Szczegółowe wyniki:

Pytanie 1

Średnica półfabrykatu do wytworzenia wałka gładkiego wynosi 200 mm, natomiast średnica wałka po obróbce to 184 mm. Jaka powinna być głębokość skrawania, którą operator powinien ustawić, aby przeprowadzić obróbkę dwoma równymi przejściami narzędzia?

A. 4,0 mm

B. 2,5 mm

C. 1,2 mm

D. 5,0 mm

Aby obliczyć głębokość skrawania dla wałka gładkiego, należy najpierw ustalić różnicę pomiędzy średnicą półfabrykatu a średnicą po obróbce. W tym przypadku mamy średnicę półfabrykatu równą 200 mm i średnicę po obróbce wynoszącą 184 mm. Różnica ta wynosi 16 mm, co oznacza, że musimy usunąć łącznie 16 mm materiału. Ponieważ operator planuje wykonać obróbkę w dwóch jednakowych przejściach, należy po prostu podzielić tę wartość przez dwa. Tak więc, 16 mm / 2 = 8 mm. Jednakże, głębokość skrawania nie może przekraczać wartości, która nie tylko zapewnia odpowiednią jakość obróbki, ale również nie prowadzi do uszkodzenia narzędzia. Przyjmuje się, że optymalna głębokość skrawania dla wałków gładkich wynosi 4 mm w jednym przejściu, co w kontekście dwóch przejść jest zgodne z dobrymi praktykami przemysłowymi. Takie podejście sprzyja stabilności obróbki oraz zmniejsza ryzyko powstawania defektów powierzchniowych.

Pytanie 2

Aby sprawdzić wykonanie wymiaru ϕ40H7, jakiego narzędzia należy użyć?

A. suwmiarki klasycznej

B. czujnika zegarowego

C. sprawdzianu tłoczkowego dwugranicznego

D. sprawdzianu szczękowego regulowanego

Sprawdzian tłoczkowy dwugraniczny jest narzędziem pomiarowym dedykowanym do sprawdzania wymiarów cylindrycznych, takich jak ϕ40H7. W przypadku tolerancji H7, kluczowe jest zapewnienie, że wymiar zewnętrzny obrabianego elementu mieści się w określonym zakresie. Sprawdzian tłoczkowy dwugraniczny składa się z dwóch tłoczków, które mają różne średnice, co umożliwia efektywne sprawdzenie zarówno górnej, jak i dolnej granicy wymiarowej. Przykładowo, jeśli chcemy zweryfikować otwór o średnicy 40 mm, to sprawdzian pozwoli określić, czy otwór nie jest ani za mały, ani za duży, co jest kluczowe dla prawidłowego funkcjonowania elementów mechanicznych. Użycie tego narzędzia jest zgodne z normą ISO 286, która definiuje tolerancje wymiarowe i pasowania. W praktyce, zastosowanie sprawdzianu tłoczkowego dwugranicznego zwiększa dokładność pomiarów i minimalizuje ryzyko pomyłek, co jest niezwykle istotne w precyzyjnej obróbce.

Pytanie 3

Włączenie obrabiarki w trybie DRY RUN umożliwia przeprowadzanie

A. z opcją edytowania programu

B. wyłącznie w trybach ręcznych

C. bez wykorzystywania cykli obróbczych

D. testów z przyspieszonym przesuwem

Uruchomienie obrabiarki w trybie DRY RUN, polegającym na symulacji ruchów narzędzia, umożliwia przeprowadzenie testów z przyspieszonym przesuwem. W tym trybie maszyna wykonuje ruchy, ale nie prowadzi obróbki materiału, co pozwala na weryfikację ścieżek narzędzia i programów bez ryzyka uszkodzenia materiału oraz narzędzi. Przykładowo, inżynierowie podczas programowania maszyny CNC mogą wykorzystać ten tryb do sprawdzenia złożonych trajektorii ruchu, co minimalizuje ryzyko wystąpienia błędów w rzeczywistej produkcji. Standardy branżowe zalecają stosowanie trybu DRY RUN przed rozpoczęciem właściwej obróbki, aby upewnić się, że program działa zgodnie z zamierzeniami oraz aby zidentyfikować potencjalne kolizje. Zastosowanie tego trybu zwiększa efektywność produkcji i bezpieczeństwo operacji.

Pytanie 4

W rysunkach technologicznych elementów maszyn, kontury powierzchni oraz krawędzie obrabiane oznacza się

A. linią grubą przerywaną, natomiast pozostałe (nieobrabiane) kontury i krawędzie linią cienką ciągłą

B. linią grubą ciągłą, natomiast pozostałe (nieobrabiane) kontury i krawędzie linią cienką falistą

C. linią cienką ciągłą, natomiast pozostałe (nieobrabiane) kontury i krawędzie linią cienką falistą

D. linią grubą ciągłą, natomiast pozostałe (nieobrabiane) kontury i krawędzie linią cienką ciągłą

Odpowiedź wskazująca, że zarysy powierzchni i krawędzie obrabiane oznacza się linią grubą ciągłą, jest zgodna z przyjętymi standardami w rysunku technicznym. W kontekście projektowania maszyn, odpowiednie oznaczenie elementów jest kluczowe dla zrozumienia, które części będą poddawane obróbce. Linia gruba ciągła jest stosowana do wyraźnego wskazania krawędzi, które będą obrabiane, co jest istotne w procesie produkcji, ponieważ zapewnia to prawidłowe wykonywanie operacji mechanicznych. Na przykład, przy projektowaniu detali maszyn, takich jak wały czy obudowy, precyzyjne oznaczenie obrabianych krawędzi pozwala na efektywniejsze planowanie procesu technologicznego. Dodatkowo, linie cienkie ciągłe używane do oznaczania pozostałych zarysów i krawędzi, które nie podlegają obróbce, pomagają w wizualizacji całej konstrukcji, co jest niezbędne dla inżynierów oraz technologów. W praktyce, stosowanie odpowiednich linii wynika z norm ISO 128 dotyczących rysunku technicznego, które stanowią podstawę dla jednolitych praktyk w branży inżynieryjnej.

Pytanie 5

Obrabiarka CNC, przedstawiona na zdjęciu to

A. tokarka.

B. frezarka pionowa.

C. frezarka obwiedniowa.

D. wiertarka kadłubowa.

Tokarka CNC na tym zdjęciu to naprawdę super narzędzie do obróbki skrawaniem. Ma wszystkie te ważne elementy, jak wrzeciono, uchwyt na narzędzie i przeciwwrzeciono. Dzięki nim działa jak marzenie! Tokarki CNC są mega ważne w przemyśle, bo potrafią wytwarzać dokładne detale o różnych kształtach. A to wszystko przez programy sterujące, które pozwalają na powtarzalne operacje z wielką precyzją. Dzięki temu produkcja jest tańsza i bardziej efektywna. Widzisz, tokarki CNC używa się w branżach jak motoryzacja, lotnictwo czy medycyna, gdzie liczy się każdy milimetr. W porównaniu do tradycyjnych tokarek, te nowoczesne mogą automatyzować procesy, co znacząco przyspiesza produkcję i ułatwia wprowadzanie zmian w projektach.

Pytanie 6

Bezpośrednim wskaźnikiem zużycia ostrza narzędzia tokarskiego jest

A. niska jakość obrobionej powierzchni

B. nieodpowiednie warunki łamania oraz odprowadzania wiórów

C. głębokość utworzonego żłobka na powierzchni natarcia

D. pojawianie się zadziorów na obrabianej powierzchni

Głębokość powstałego żłobka na powierzchni natarcia jest bezpośrednim wskaźnikiem zużycia ostrza noża tokarskiego, ponieważ odzwierciedla bezpośredni wpływ ostrza na materiał obrabiany. W miarę zużycia ostrza, głębokość żłobka, czyli zjawisko związane z usuwaniem materiału, zmienia się, co prowadzi do pogorszenia jakości obróbki. W praktyce, operatorzy maszyn CNC oraz tokarze zwracają szczególną uwagę na ten wskaźnik, aby monitorować stan narzędzia i zapobiegać dalszemu zużyciu. W branżach takich jak mechanika precyzyjna, gdzie dokładność wymiarowa jest kluczowa, pomiar głębokości żłobka może być częścią rutynowych kontroli narzędzi. Zgodnie z normami ISO oraz dobrymi praktykami w obróbce skrawaniem, regularne monitorowanie tego parametru pozwala na optymalizację procesów produkcyjnych, co w efekcie wpływa na oszczędności związane z kosztami materiałów, czasu i energii. Przykładem może być stosowanie narzędzi pomiarowych, które umożliwiają kontrolę głębokości żłobków, co jest kluczowe w walce z niepożądanymi skutkami zużycia narzędzi.

Pytanie 7

Który fragment programu sterującego realizuje zabieg nawiercania otworu 2 w części przedstawionej na rysunku?

A. A.

B. C.

C. B.

D. D.

Odpowiedź A jest poprawna, ponieważ na podstawie rysunku technicznego fragment programu sterującego odpowiadający nawiercaniu otworu 2 jest wyraźnie oznaczony jako A. To oznaczenie jest kluczowe dla prawidłowego zrozumienia działania maszyny oraz dla realizacji procesu technologicznego. W przypadku nawiercania, istotne jest, aby każdy otwór był precyzyjnie zlokalizowany i wywiercony zgodnie z dokumentacją techniczną, co zapewnia odpowiednią jakość produktu końcowego. Na przykład, w przemyśle lotniczym, precyzyjne nawiercenie otworów jest niezbędne dla integralności strukturalnej komponentów, co podkreśla znaczenie odpowiednich standardów w inżynierii mechanicznej. Dobrą praktyką jest także weryfikacja oznaczeń na rysunkach oraz programach sterujących przed przystąpieniem do obróbki, co minimalizuje ryzyko błędów produkcyjnych.

Pytanie 8

Jeżeli długość uchwytu tokarskiego ze szczękami wynosi 75 mm, a długość wystającego z uchwytu gotowego przedmiotu 50 mm, to wartość funkcji G54 powinna wynosić

A. 50 mm

B. 75 mm

C. 25 mm

D. 125 mm

Odpowiedź 125 mm jest poprawna, ponieważ prawidłowo uwzględnia zarówno długość uchwytu tokarskiego, jak i długość wystającego gotowego przedmiotu. W programowaniu CNC, w tym kontekście, funkcja G54 definiuje punkt odniesienia narzędzia względem materiału obrabianego. Aby uzyskać dokładne położenie, kluczowe jest zrozumienie, że długość uchwytu (75 mm) musi być dodana do długości wystającego przedmiotu (50 mm), co daje łączną wartość 125 mm. Ten sposób obliczania jest zgodny z najlepszymi praktykami w obróbce skrawaniem, które wymagają precyzyjnego ustalania punktów odniesienia dla osiągnięcia dokładności wymiarowej. Na przykład, w przypadku produkcji seryjnej, gdzie wiele detali musi być obrabianych w identyczny sposób, poprawne ustawienie punktu odniesienia jest niezbędne do zapewnienia zgodności wymiarowej i jakości wyrobów końcowych. W praktyce, operatorzy CNC często korzystają z pomocy systemów pomiarowych, aby upewnić się, że wartości te są poprawnie wprowadzone, co zmniejsza ryzyko błędów produkcyjnych.

Pytanie 9

Parametr R, w przedstawionym na rysunku cyklu G71 (toczenie równoległe do osi Z) oznacza wartość

A. wycofania się narzędzia.

B. grubości warstwy skrawanej.

C. posuwu narzędzia.

D. naddatku na obróbkę wykańczającą.

Kiedy wybierzesz błędne odpowiedzi, można naprawdę wpaść w pułapki związane z błędnym zrozumieniem funkcji różnych parametrów w cyklu G71. Posuw narzędzia głównie odnosi się do przesunięcia narzędzia podczas obróbki, a nie do jego wycofania. Myślenie, że posuw to parametr R, może prowadzić do złego ustawienia parametrów skrawania, co w efekcie wpłynie na jakość wykończenia detali. No i odpowiedź o grubości warstwy skrawanej też jest myląca, bo to dotyczy głównie głębokości skrawania, a nie ruchów wycofania narzędzia. Z kolei naddatek na obróbkę wykańczającą wiąże się z ilością materiału, który zostaje do usunięcia po wstępnej obróbce i nie ma to nic wspólnego z parametrem R. Zrozumienie, że parametr R dotyczy tylko wycofania narzędzia, a nie innych rzeczy związanych z obróbką, to klucz do poprawnego programowania i dobrej jakości obróbki. W praktyce, błędy wynikające z niepoprawnych interpretacji parametrów mogą prowadzić do słabej efektywności skrawania, uszkodzenia narzędzi czy zniszczenia obrabianego przedmiotu, co nie jest zgodne z najlepszymi praktykami w branży.

Pytanie 10

Której z wymienionych operacji nie można wykonać z wykorzystaniem podzielnicy uniwersalnej przedstawionej na zdjęciu?

A. Frezowanie rowków nieprzelotowych zewnętrznych.

B. Frezowanie zębów metodą kształtową.

C. Frezowanie rowków wpustowych wewnętrznych.

D. Frezowanie krótkich zębatek.

Widzę, że wybrałeś odpowiedź na temat frezowania krótkich zębatek lub rowków, ale może nie do końca zrozumiałeś, jak działa podzielnica uniwersalna. Ona jest głównie do dzielenia kątowego, więc można ją używać do ustawiania narzędzi, ale nie do wszystkich operacji frezarskich. Frezowanie zębatek to coś, gdzie potrzebujesz konkretnych ustawień, a podzielnica może nie wystarczyć do precyzyjnego frezowania zębów. Różne rodzaje obróbki wymagają różnych narzędzi, a to, że niektóre operacje są do siebie podobne, wcale nie oznacza, że można je robić tym samym sprzętem. Warto zwracać uwagę na szczegóły i myśleć przed działaniem, bo to może uratować cię od wielu błędów.

Pytanie 11

Który rodzaj zużycia płytki skrawającej przedstawiono na ilustracji?

A. Wyszczerbienie.

B. Wykruszenie.

C. Deformację plastyczną.

D. Zużycie wrębowe.

Wybór odpowiedzi dotyczących wyszczerbienia, zużycia wrębowe czy wykruszenia wskazuje na pewne nieporozumienia związane z procesami zużycia narzędzi skrawających. Wyszczerbienie to proces, który polega na odpadaniu fragmentów materiału z krawędzi narzędzia, co prowadzi do powstawania ostro zakończonych defektów. Jest to typowe dla narzędzi narażonych na działanie dużych sił mechanicznych lub niewłaściwe parametry skrawania. Zużycie wrębowe z kolei występuje, gdy materiał skrawany oddziałuje na krawędź narzędzia w sposób, który prowadzi do powstawania wgłębień lub rowków, co również jest objawem fizycznego zniszczenia powierzchni roboczej narzędzia. Wykruszenie to inny typ uszkodzenia, które objawia się ubytkami w materiale narzędzia, będącymi rezultatem nagłych zmian obciążeń. Często błędne odpowiedzi są wynikiem nieodpowiedniego zrozumienia charakterystyki zużycia narzędzi oraz braku znajomości różnic między poszczególnymi rodzajami zużycia. Wybierając niepoprawne odpowiedzi, można stracić z oczu istotę monitorowania stanu narzędzi skrawających, co jest kluczowe dla efektywności i jakości procesów produkcyjnych. Wiedza na temat różnych typów zużycia narzędzi jest niezbędna do podejmowania odpowiednich działań prewencyjnych i optymalizujących w produkcji.

Pytanie 12

Oznaczony na rysunku kąt płytki wieloostrzowej otn, to kąt

A. natarcia.

B. przyłożenia.

C. skrawania.

D. ostrza.

Wybór jednej z pozostałych opcji, takich jak kąt skrawania, natarcia czy ostrza, wynika z niezrozumienia fundamentalnych różnic między tymi pojęciami. Kąt skrawania odnosi się do kąta pomiędzy ostrzem narzędzia a powierzchnią skrawanego materiału w momencie obróbki, co ma znaczący wpływ na efektywność skrawania oraz na jakość wykończenia powierzchni. Z kolei kąt natarcia to kąt, pod jakim narzędzie wchodzi w kontakt z materiałem, co również ma istotne znaczenie, ale nie jest tym samym co kąt przyłożenia. Kąt ostrza to termin używany przy opisie geometrii narzędzi skrawających, jednak w kontekście rysunku i podanego zagadnienia, nie odnosi się do kątów o znaczeniu praktycznym w skrawaniu. Zrozumienie tych różnic jest kluczowe dla prawidłowego zaprojektowania procesu obróbczy. Błędne podejście do tych terminów może prowadzić do niewłaściwego doboru narzędzi oraz ustawień maszyn, co w efekcie skutkuje obniżoną jakością obrabianych detali oraz zwiększonym zużyciem narzędzi. Aby uniknąć takich pułapek, warto zapoznać się z zasobami edukacyjnymi lub standardami branżowymi, które szczegółowo opisują te aspekty i pomagają w prawidłowym doborze parametrów skrawania.

Pytanie 13

Maszyna CNC wykonująca obróbkę wielu elementów uruchamiana jest w trybie

A. AUTOMATIC

B. MDI-AUTOMATIC

C. JOG

D. REFPOINT

Odpowiedź 'AUTOMATIC' jest poprawna, ponieważ tryb automatyczny w obrabiarkach CNC jest przeznaczony do realizacji obróbki seryjnej wielu części bez potrzeby interwencji operatora w trakcie procesu. W trybie tym obrabiarka wykonuje wszystkie zaprogramowane operacje w pełni automatycznie, co znacząco zwiększa wydajność produkcji oraz powtarzalność wykonania detali. Przykładem zastosowania tego trybu może być produkcja komponentów w przemyśle motoryzacyjnym, gdzie setki identycznych części muszą być wytwarzane z wysoką dokładnością. Korzystanie z trybu automatycznego umożliwia również zminimalizowanie ryzyka błędów ludzkich oraz pozwala na pełną kontrolę nad parametrami obróbczości. Dobre praktyki branżowe wskazują, że dla uzyskania optymalnych wyników w pracy obrabiarki CNC, operator powinien również regularnie monitorować stan maszyny oraz jakość wytwarzanych części, co jest łatwiejsze do realizacji, gdy proces odbywa się w trybie automatycznym. To podejście jest zgodne z europejskimi normami jakości, takimi jak ISO 9001, które podkreślają znaczenie procesów zautomatyzowanych w zapewnieniu wysokiej jakości produkcji.

Pytanie 14

Aby przeprowadzić testowanie programu obróbczego na maszynie CNC w trybie "automatycznym" blok po bloku, konieczne jest uruchomienie funkcji

A. programu dialogowego

B. kółka elektronicznego

C. zmiany pozycji głowicy narzędziowej

D. Single block

Wybór opcji 'Single block' jako odpowiedzi na pytanie o testowanie programu obróbczego w trybie automatycznym jest właściwy, ponieważ ta funkcja umożliwia uruchamianie programu CNC krok po kroku, analizując każdy blok kodu osobno. Praktyczne zastosowanie tej funkcji jest niezwykle istotne, gdyż pozwala na dokładne monitorowanie zachowania maszyny oraz właściwego działania wszystkich operacji obróbczych. Użycie trybu pojedynczego bloku jest szczególnie zalecane na etapie testowania nowych programów, gdzie błędy mogą prowadzić do poważnych uszkodzeń narzędzi lub samej maszyny. W standardach branżowych, takich jak ISO 9001, podkreśla się znaczenie kontroli jakości w procesie produkcyjnym, co skutecznie wspiera funkcjonalność trybu 'Single block'. W rzeczywistych zastosowaniach, operatorzy CNC często wykorzystują tę funkcję, by upewnić się, że każdy krok programu wykonany jest prawidłowo, zanim przejdą do pełnej produkcji. Zrozumienie i umiejętne korzystanie z tej opcji to klucz do minimalizacji ryzyka w procesach obróbczych.

Pytanie 15

W którym z wymienionych bloków znajdują się funkcje ustawiające wrzeciono?

A. M4 S900

B. T4 D4

C. G11 X50 Z80

D. G91 G00 X100

Pozostałe odpowiedzi zawierają elementy, które nie są związane z funkcjami ustawcze wrzeciona, co prowadzi do nieporozumień w kontekście programowania maszyn CNC. M4 S900 to komenda, która aktywuje wrzeciono w kierunku przeciwnym do ruchu wskazówek zegara z prędkością 900 obrotów na minutę. Choć jest to ważny element pracy maszyny, sama komenda nie ustala pozycji narzędzia w przestrzeni roboczej, co czyni ją nieodpowiednią w kontekście pytania. Natomiast T4 D4 wskazuje na wybór narzędzia oraz jego średnicę, co jest istotne w kontekście obróbki, ale również nie dotyczy bezpośrednio funkcji ustawczej wrzeciona. Z kolei G11 X50 Z80 jest komendą używaną do zakończenia bloku, który mógłby być użyty w kontekście programowania cykli, ale nie odnosi się do bezpośredniego ustawienia narzędzia. Typowym błędem jest mylenie różnych funkcji kodów G i M oraz ich zastosowań w obróbce CNC. Warto zrozumieć, że odpowiednie stosowanie kodów G91 i G00 jest kluczowe dla skutecznego i precyzyjnego wykonywania programów na maszynach CNC, a niewłaściwe zrozumienie ich funkcji może prowadzić do niewłaściwego działania narzędzi i obniżenia jakości produkcji.

Pytanie 16

Jaką liczbę wartości korekcyjnych mają wiertła używane w obrabiarkach CNC?

A. Cztery

B. Trzy

C. Dwie

D. Jedną

Wiertła stosowane w obrabiarkach sterowanych numerycznie (CNC) mają jedną wartość korekcyjną, co oznacza, że ich ustawienie długościowe jest regulowane w sposób jednorodny. W praktyce oznacza to, że operator maszyny może wprowadzić jedną wartość, która odnosi się do długości narzędzia, co upraszcza proces programowania i zwiększa efektywność produkcji. Wartość ta jest kluczowa, ponieważ wszelkie odchylenia od ustalonej długości mogą prowadzić do błędów w procesie obróbczej, co w konsekwencji wpływa na dokładność i jakość produkowanych elementów. Jednorodna korekcja długości narzędzi jest zgodna z najlepszymi praktykami w branży, umożliwiając precyzyjne ustawienie maszyny oraz minimalizując czas przestoju związany z kalibracją. W przypadku bardziej skomplikowanych procesów można stosować dodatkowe metody i technologie korekty, jednak w standardowych operacjach wiertła CNC operują na zasadzie jednej wartości korekcyjnej, co czyni je bardziej intuicyjnymi w użyciu.

Pytanie 17

Określ średnicę wiertła pod gwint metryczny M8 drobnozwojowy o skoku 1 mm. Skorzystaj z danychprzedstawionych w tabeli.

Gwint metryczny (M)		Gwint drobnozwojowy (MF)		Gwint rurowy Whitworth'a (BSP)
Wymiar gwintu	Średnica wiertła [mm]	Wymiar gwintu	Średnica wiertła [mm]	Wymiar gwintu [″]	Średnica wiertła [mm]
M2	1,60	M3x0,35	2,65	G1/16	6,80
M3	2,50	M4x0,5	3,50	G1/8	8,80
M4	3,30	M5x0,5	4,50	G1/4	11,80
M5	4,20	M6x0,75	5,20	G3/8	15,25
M6	5,00	M7x0,75	6,20	G1/2	19,00
M7	6,00	M8x0,75	7,20	G5/8	21,00
M8	6,80	M8x1	7,00	G3/4	24,50
M9	7,80	M9x1	8,00	G7/8	28,25
M10	8,50	M10x1	9,00	G1	30,75

A. 6,80 mm

B. 7,00 mm

C. 7,20 mm

D. 14,00 mm

Odpowiedź 7,00 mm jest poprawna, ponieważ dla gwintu metrycznego M8 drobnozwojowego o skoku 1 mm, średnica wiertła wynosi dokładnie 7,00 mm. Wiertła stosowane do gwintów metrycznych są zgodne z normami określającymi średnice wiertła dla poszczególnych typów gwintów. W przypadku gwintu M8, średnica wiertła musi być precyzyjnie dobrana, aby zapewnić właściwe wtapianie gwintu oraz uniknąć uszkodzenia materiału. Użycie zbyt małej średnicy wiertła może prowadzić do trudności w wkręcaniu śruby, a zbyt dużej do osłabienia połączenia. W praktyce inżynierskiej, dokładne przestrzeganie tabel z wymiarami gwintów jest kluczowe dla zapewnienia jakości i trwałości połączeń. Wprowadzenie do obliczeń gwintów metrycznych uwzględnia również tolerancje, co ma istotne znaczenie w procesach produkcyjnych i montażowych, gdzie precyzja jest niezbędna, by unikać potencjalnych awarii.

Pytanie 18

Przedstawiony na rysunku sprawdzian (oznaczenie MSLb 15÷21) służy do kontroli

A. otworów w zakresie od Ø15 do Ø21

B. wałków w zakresie od Ø15 do Ø21

C. kątów w zakresie od 15° do 21°

D. średnic podziałowych gwintów od M15 do M21

Odpowiedź wskazująca na kontrolę wałków w zakresie od Ø15 do Ø21 jest poprawna, ponieważ oznaczenie "MSLb 15÷21" odnosi się do sprawdzianu, który służy do pomiaru średnic wałków wykorzystywanych w różnych aplikacjach inżynieryjnych. Symbol "Ø" oznacza średnicę, a podany zakres wskazuje, że produkt ten jest przeznaczony do pomiarów wałków o średnicach od 15 mm do 21 mm. W praktyce, stosowanie sprawdzianów takich jak MSLb jest kluczowe dla zapewnienia, że elementy mechaniczne spełniają określone tolerancje wymiarowe, co jest niezbędne w procesach produkcyjnych oraz w utrzymaniu jakości. Przykładowo, w przemyśle metalowym, właściwe wymiary wałków są niezbędne do zapewnienia ich poprawnej współpracy z łożyskami, co wpływa na ogólną wydajność maszyn. Ponadto, korzystanie z takich sprawdzianów jest zgodne z praktykami zapewniania jakości i standardami, w tym normami ISO, które nakładają obowiązek na producentów do regularnego sprawdzania wymiarów kluczowych komponentów.

Pytanie 19

W symbolu uchwytu szczękowego kółko wokół liczby szczęk oznacza, że

A. powierzchnia szczęk jest szlifowana lub toczona.

B. uchwyt jest wyposażony w tuleję zaciskową.

C. uchwyt jest regulowany.

D. mechanizm mocujący napędzany jest pneumatycznie.

Odpowiedź, że powierzchnia szczęk jest szlifowana lub toczona, jest poprawna, ponieważ kółko wokół liczby szczęk w symbolu uchwytu szczękowego wskazuje na specjalistyczną obróbkę tej powierzchni. Szlifowanie i toczenie powierzchni szczęk są kluczowe dla osiągnięcia wysokiej precyzji i trwałości narzędzia. W procesach obróbczych, precyzyjnie wykonane szczęki zapewniają lepsze dopasowanie do obrabianego materiału, co minimalizuje ryzyko przesunięcia się detali podczas obróbki. Takie metody obróbcze są zgodne z normami jakości ISO i są powszechnie stosowane w przemyśle maszynowym, zwłaszcza w produkcji uchwytów do tokarek czy frezarek. Dobrze obrobione szczęki ułatwiają także uzyskanie równomiernego rozkładu sił, co zwiększa bezpieczeństwo i efektywność pracy. Ponadto, stosowanie odpowiednich technologii szlifowania i toczenia, takich jak szlifowanie cylindryczne czy toczenie zewnętrzne, wpływa na wydłużenie żywotności narzędzi oraz redukcję kosztów produkcji poprzez ograniczenie potrzeby częstej wymiany szczęk.

Pytanie 20

Na rysunku przedstawiono ustalenie i zamocowanie przedmiotu obrabianego

A. na stole magnetycznym.

B. na trzpieniu rozprężnym.

C. na trzpieniu stałym.

D. w kłach obrotowym i stałym.

Wybór innej odpowiedzi niż 'na stole magnetycznym' wskazuje na pewne nieporozumienia dotyczące technik mocowania przedmiotów obrabianych. Mocowanie na trzpieniu stałym czy rozprężnym, choć stosowane w obróbce, nie jest efektywne w kontekście płaskiej powierzchni bez widocznych elementów mocujących. Trzpienie stałe wymagają otworów w obrabianym przedmiocie, co nie jest zgodne z przedstawionym obrazem, gdzie nie widać takich elementów. Z kolei trzpień rozprężny, mimo że może być stosowany w obróbce, nie zapewnia stabilności jak stół magnetyczny i jest bardziej skomplikowany w użyciu, co wpływa na czas i precyzję obróbki. Użycie kłów obrotowych i stałych również nie odpowiada sytuacji przedstawionej na zdjęciu, gdyż wymagają one bardziej skomplikowanego mocowania i nie zapewniają takiej samej wszechstronności jak stół magnetyczny. Powszechny błąd myślowy polega na zakładaniu, że każda odpowiedź, która wydaje się technicznie uzasadniona, jest poprawna. W rzeczywistości kluczowe jest zrozumienie kontekstu danego rozwiązania i jego praktycznych zastosowań w obróbce materiałów, co w tym przypadku wskazuje jednoznacznie na stół magnetyczny.

Pytanie 21

Ilustracja przedstawia wałek zamocowany w

A. uchwycie specjalnym.

B. pryzmach.

C. uchwycie frezarskim.

D. zabieraku.

Poprawna odpowiedź to pryzmy, które są kluczowym rozwiązaniem w obszarze mocowania wałów w obróbce mechanicznej. Pryzmy, posiadające kształt litery V, zapewniają stabilność i precyzję, co jest niezbędne w procesach takich jak frezowanie czy toczenie. Dzięki swojemu kształtowi, pryzmy umożliwiają równomierne rozłożenie sił działających na wałek, co minimalizuje ryzyko jego uszkodzenia czy deformacji podczas obróbki. W praktyce, pryzmy są stosowane w zaawansowanych maszynach CNC oraz w tradycyjnych obrabiarkach, co czyni je niezbędnym elementem w warsztatach mechanicznych. Stosując pryzmy, inżynierowie i technicy mogą osiągnąć wyższe standardy jakości obróbki, co potwierdzają normy ISO dotyczące dokładności wymiarowej. Użycie pryzm zwiększa również efektywność procesu produkcyjnego, co przekłada się na oszczędności czasu i materiałów. Na zdjęciu widoczny wałek umieszczony w pryzmach jasno wskazuje na zastosowanie tej metody mocowania, co podkreśla jej znaczenie w praktyce przemysłowej.

Pytanie 22

Na podstawie przykładowego oznaczenia określ grubość płytki wieloostrzowej o symbolu SNMA120408.

A. 8 mm

B. 20 mm

C. 12 mm

D. 4 mm

Wybór innych wartości grubości płytki, takich jak 12 mm, 20 mm czy 8 mm, opiera się na błędnym zrozumieniu oznaczeń narzędzi skrawających oraz ich parametrów. Na przykład, grubość narzędzia skrawającego ma kluczowe znaczenie dla jego wydajności i trwałości. Wybierając grubości, które nie są zgodne z charakterystyką konkretnego narzędzia, można narazić się na nieefektywne skrawanie, co może prowadzić do zwiększonego zużycia narzędzia, a także obniżenia jakości obrabianych elementów. Dla przykładu, grubość 12 mm czy 20 mm jest zbyt duża dla standardowych płytek wieloostrzowych, co mogłoby wprowadzać niepożądane naprężenia i prowadzić do pęknięć. Z kolei wybór 8 mm może sugerować niedoszacowanie wymagań dotyczących obróbki, co nie jest zgodne z praktykami inżynieryjnymi. Zrozumienie i prawidłowe interpretowanie oznaczeń narzędzi skrawających jest niezwykle istotne, by unikać typowych pułapek myślowych, które mogą skutkować błędnym doborem narzędzi i w efekcie nieoptymalnymi wynikami produkcji.

Pytanie 23

Przedstawioną na ilustracji tulejkę stosuje się do mocowania

A. wierteł z chwytem walcowym.

B. wierteł z chwytem stożkowym.

C. frezów tarczowych.

D. gwintowników ręcznych.

Tulejka zaciskowa typu ER, przedstawiona na ilustracji, jest kluczowym elementem stosowanym w narzędziach obróbczych, szczególnie w kontekście mocowania wierteł z chwytem walcowym. Tulejki te oferują znaczną elastyczność, co pozwala na szybkie i precyzyjne mocowanie narzędzi o różnych średnicach. W praktyce, stosując tulejki ER, można łatwo wymieniać narzędzia w maszynach takich jak frezarki czy wiertarki, co zwiększa efektywność produkcji oraz redukuje czas przestojów. Tulejki tego typu są zaprojektowane zgodnie z międzynarodowymi standardami, co zapewnia ich wysoką jakość i niezawodność. Przykładowo, w przemyśle lotniczym i motoryzacyjnym, gdzie precyzja i bezpieczeństwo są kluczowe, tulejki ER są powszechnie stosowane do mocowania narzędzi, które muszą spełniać rygorystyczne normy jakości. Warto również zwrócić uwagę, że tulejki te są dostępne w różnych rozmiarach, co pozwala na ich zastosowanie w szerokiej gamie operacji obróbczych, co czyni je wszechstronnym rozwiązaniem dla profesjonalnych warsztatów.

Pytanie 24

Przy procesie obróbczej High Speed Cutting konieczne jest ustawienie

A. wysokiego posuwu narzędzia oraz dużej grubości warstwy skrawanej

B. niskiego posuwu narzędzia oraz wysokiej grubości warstwy skrawanej

C. wysokiego posuwu narzędzia oraz niskiej grubości warstwy skrawanej

D. niskiego posuwu narzędzia oraz niskiej grubości warstwy skrawanej

Ustawienie dużego posuwu narzędzia w połączeniu z małą grubością warstwy skrawanej jest kluczowe w technologii High Speed Cutting (HSC). Tego rodzaju obróbka umożliwia osiągnięcie znacznych prędkości skrawania, co przekłada się na zwiększenie wydajności produkcji oraz poprawę jakości obrabianych powierzchni. W praktyce, duży posuw narzędzia pozwala na szybsze usuwanie materiału, co jest szczególnie korzystne w obróbce dużych serii komponentów. Ponadto, zastosowanie małej grubości warstwy skrawanej minimalizuje obciążenia, co z kolei prowadzi do mniejszego zużycia narzędzi skrawających oraz poprawia ich trwałość. Przykładem może być przemysł motoryzacyjny, gdzie precyzyjne i efektywne procesy obróbcze są niezbędne do produkcji wysokiej jakości komponentów silnikowych. Zgodnie z najlepszymi praktykami branżowymi, stosowanie tej strategii obróbczej wpływa na optymalizację kosztów produkcji oraz skrócenie czasów realizacji zleceń.

Pytanie 25

Przedstawioną na rysunku obróbkę należy wykonać przy pomocy

A. frezarki.

B. wiertarki.

C. tokarki.

D. strugarki.

Wybór strugarki, tokarki czy wiertarki na miejsce frezarki jest nieadekwatny do przedstawionego zadania. Strugarka jest narzędziem przeznaczonym głównie do obróbki płaskich powierzchni, a jej działanie polega na usuwaniu materiału z powierzchni obrabianego przedmiotu przez ruch posuwisty. Z tego powodu nie jest w stanie skutecznie wykonać skomplikowanych rowków, które są widoczne na rysunku. Tokarka, z kolei, służy do obróbki elementów okrągłych, gdzie materiał obraca się wokół własnej osi, co umożliwia uzyskanie cylindrycznych kształtów, ale również nie nadaje się do frezowania rowków czy złożonych powierzchni. Wiertarka natomiast jest narzędziem do wykonywania otworów, a nie do obróbki powierzchniowej. Często błędnym myśleniem jest przypisywanie funkcji narzędziom obróbczym, które nie są do tego zaprojektowane. Użycie niewłaściwego narzędzia może prowadzić do uszkodzenia materiału, obniżenia jakości wykończenia oraz zwiększenia kosztów produkcji. Właściwe dobieranie narzędzi do konkretnej obróbki jest kluczowe dla efektywności pracy i zgodności z normami jakości w przemyśle.

Pytanie 26

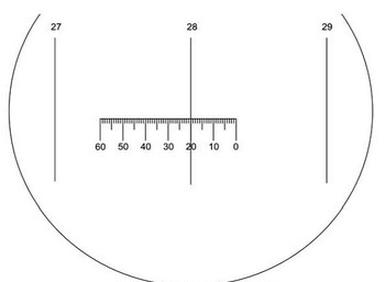

Wartość pomiaru kąta wskazana w okularze mikroskopu warsztatowego wynosi

A. 20,28°

B. 28°20'

C. 20°28'

D. 28,20°

Niepoprawne odpowiedzi wynikają z pomieszania tego, co gdzie jest w skali mikroskopu warsztatowego. Odpowiedzi 20,28° oraz 28,20° są mylące, bo kolejność jednostek jest kluczowa. Kiedy mówimy o pomiarach kątowych, trzeba pamiętać, że nie można zamieniać stopni i minut, bo prowadzi to do błędów w odczytach. W niektórych przypadkach błędnych odpowiedzi widać typowy błąd, który polega na pomieszaniu wartości głównych i pomocniczych. Odpowiedź 20°28' myli minutę ze stopniem, co też nie jest zgodne z zasadami pomiarowymi. Wiedza o pomiarze kątów w mikroskopii jest ważna dla dokładności badań. Gdy nie rozumiemy, jak odczytywać skale mikroskopu, to łatwo popełnić błąd, który może wpłynąć na nasze wyniki. Zwłaszcza w laboratoriach, gdzie precyzja ma znaczenie, złe odczyty mogą prowadzić do fałszywych wniosków. Dlatego warto, żebyś był świadomy, jak poprawnie interpretować te odczyty i dlaczego ma to znaczenie w badaniach naukowych.

Pytanie 27

Korzystając z zależności f_t = p · n (gdzie p oznacza skok gwintu), oblicz posuw minutowy f_t przy toczeniu gwintu, którego parametry przedstawione są na wyświetlaczu układu pomiarowego tokarki. Obroty wrzeciona tokarki wynoszą n = 300 obr/min.

A. 200 mm/min

B. 300 mm/min

C. 150 mm/min

D. 450 mm/min

Posuw minutowy, określany jako iloczyn skoku gwintu i liczby obrotów wrzeciona na minutę, jest kluczowym parametrem w toczeniu gwintów. W tym przypadku, przy skoku gwintu równym 1.5 mm oraz liczbie obrotów wrzeciona wynoszącej 300 obr/min, obliczamy posuw minutowy według wzoru f<sub>t</sub> = p · n. Podstawiając wartości, otrzymujemy f<sub>t</sub> = 1.5 mm * 300 obr/min = 450 mm/min. Takie obliczenie jest zgodne z powszechnie stosowanymi praktykami w obróbce skrawaniem. Warto zauważyć, że odpowiedni dobór posuwu jest niezwykle istotny, gdyż wpływa na jakość wykończenia powierzchni oraz trwałość narzędzi skrawających. Optymalizacja posuwu w toczeniu gwintów pozwala na osiąganie lepszej wydajności produkcji, a także minimalizowanie kosztów operacyjnych. W praktyce, dla różnych materiałów oraz warunków obróbczych, istotne jest dostosowanie skoku gwintu oraz obrotów wrzeciona, aby maksymalizować efektywność procesu toczenia.

Pytanie 28

Na rysunku przedstawiono trzpień frezarski

A. wydłużony.

B. środkujący.

C. długi.

D. zabierakowy.

Wybór niewłaściwego typu trzpienia frezarskiego może prowadzić do poważnych problemów w procesach obróbczych. Odpowiedzi, które wskazują na trzpień środkujący, wydłużony lub długi, nie uwzględniają specyfiki zastosowania narzędzi skrawających. Trzpień środkujący zazwyczaj służy do precyzyjnego centrowania narzędzi, co jest istotne w przypadku obróbki otworów, jednak nie ma on zabieraka, który jest kluczowy w przenoszeniu momentu obrotowego. Z kolei trzpień wydłużony, mimo że może być użyty w specyficznych sytuacjach, nie ma zastosowania w kontekście narzędzi zabierakowych. Wydłużenie trzpienia wpływa na stabilność i może prowadzić do zwiększonych drgań, co negatywnie wpływa na jakość obróbki. Podobnie, trzpień długi nie jest właściwym rozwiązaniem, ponieważ nie ma on funkcji zabierakowej, a jego użycie w obróbce może również generować problemy z precyzją. Kluczowym błędem myślowym jest brak zrozumienia, jak różne rodzaje trzpieni wpływają na efektywność obróbki oraz jakie są ich specyficzne zastosowania w odniesieniu do narzędzi skrawających. W kontekście standardów branżowych, wybór niewłaściwego trzpienia może prowadzić do niezgodności z normami jakości, co z kolei może skutkować wadami produktów i zwiększonymi kosztami produkcji.

Pytanie 29

Jak mocuje się frez piłko?

A. z użyciem tulei redukcyjnej

B. bezpośrednio w wrzecionie frezarki

C. na trzpieniu frezarskim

D. w uchwycie wiertarskim

Mocowanie frezu w uchwycie wiertarskim to raczej kiepski pomysł przy obróbce materiałów, które trzeba skrawać precyzyjnie. Uchwyty wiertarskie są głównie do wierteł, więc nie dają stabilności, która jest kluczowa dla frezów, zwłaszcza piłkowych. Wibracje z uchwytów wiertarskich mogą powodować, że narzędzia szybko się zużywają i jakość obrabianej powierzchni spada. No i mocowanie frezów z użyciem tulei redukcyjnych, chociaż w niektórych przypadkach można to zrobić, to nie jest najlepsze rozwiązanie dla frezów piłkowych. Tuleje mogą wprowadzać luzy, co wpływa na precyzję skrawania. Standardy branżowe jasno pokazują, że lepiej mocować narzędzia na trzpieniach, bo to zapewnia lepszą stabilność i kontrolę nad obróbką. Z doświadczenia mogę powiedzieć, że złe mocowanie narzędzi może uszkodzić zarówno narzędzie, jak i materiał, co później zwiększa koszty i czas realizacji.

Pytanie 30

W szlifierce do płaszczyzn narzędziem służącym do obróbki jest ściernica

A. tarcza

B. listkowa

C. stożkowa

D. trzpieniowa

Ściernica tarczowa jest odpowiednim narzędziem obróbkowym stosowanym w szlifierkach do płaszczyzn, ponieważ jej konstrukcja umożliwia efektywne szlifowanie dużych powierzchni płaskich. Ściernice tarczowe, w przeciwieństwie do innych typów, jak listkowe czy stożkowe, oferują stabilność i równomierne rozłożenie sił podczas procesu szlifowania. Dzięki temu osiąga się wysoki poziom precyzji w obróbce, co jest kluczowe w przemyśle narzędziowym i mechanice precyzyjnej. W praktyce szlifierki do płaszczyzn z zastosowaniem ściernic tarczowych są często używane w produkcji części maszyn, gdzie wymagana jest gładka powierzchnia oraz ścisłe tolerancje wymiarowe. Zgodnie z branżowymi normami, takimi jak ISO 1940, ważne jest także dbanie o właściwe wyważenie ściernic, co dodatkowo wpływa na jakość obróbki i żywotność narzędzia. Użycie ściernicy tarczowej w procesach szlifowania nie tylko zwiększa wydajność, ale również minimalizuje ryzyko uszkodzenia materiału, co czyni ją preferowanym wyborem w wielu zastosowaniach.

Pytanie 31

Narzędzia skrawające z ostrzami wykonanymi z jakich materiałów umożliwiają obróbkę materiałów przy bardzo dużych prędkościach skrawania?

A. stali narzędziowych do pracy na zimno

B. stali szybkotnących

C. spiekanych tlenków metali

D. stali narzędziowych do pracy na gorąco

Odpowiedź 'spiekanych tlenków metali' jest prawidłowa, ponieważ narzędzia skrawające wykonane z tego materiału charakteryzują się wyjątkową twardością oraz odpornością na wysokie temperatury, co czyni je idealnymi do obróbki materiałów przy bardzo dużych prędkościach skrawania. Spiekane tlenki metali, takie jak węglik wolframu, są wykorzystywane w procesach, gdzie tradycyjne materiały narzędziowe, takie jak stal szybkotnąca, mogą nie wytrzymać ekstremalnych warunków pracy. Przykładem zastosowania tych narzędzi są operacje skrawania w przemyśle lotniczym i motoryzacyjnym, gdzie wymagane są precyzyjne i szybkie cięcia w trudnych do obróbki materiałach, takich jak stopy tytanu czy kompozyty. Dobre praktyki branżowe wskazują na stosowanie narzędzi ze spiekanych tlenków metali w sytuacjach, gdzie wymagana jest nie tylko twardość, ale również odporność na ścieranie i wysoką temperaturę, co zapewnia trwałość narzędzi i zwiększa efektywność procesów produkcyjnych.

Pytanie 32

Który z przedstawionych na rysunku noży tokarskich można wykorzystać do wykonania zabiegu toczenia czołowego?

A. D.

B. A.

C. C.

D. B.

Noż tokarski oznaczony literą D jest odpowiednim narzędziem do toczenia czołowego, ze względu na swoją specyficzną geometrię, która sprzyja uzyskiwaniu gładkich i równych powierzchni na obrabianym elemencie. Toczenie czołowe polega na obrabianiu końca materiału, co wymaga, aby nóż miał odpowiednio wyprofilowane ostrze i kąt natarcia. Przytoczona geometria noża D umożliwia skuteczne usuwanie materiału oraz minimalizowanie ryzyka powstawania defektów na powierzchni. W praktyce, noże do toczenia czołowego są powszechnie wykorzystywane w przemyśle wytwórczym przy produkcji wałów, osi czy innych elementów maszyn, gdzie wysoka jakość wykończenia powierzchni jest kluczowa. Dobrze dobrany nóż wpływa na efektywność obróbki, umożliwiając uzyskanie odpowiedniej tolerancji wymiarowej i chropowatości. W związku z tym, wybór narzędzia do toczenia czołowego powinien opierać się nie tylko na jego kształcie, ale również na zastosowaniach technologicznych oraz wymaganiach dotyczących obrabianego materiału.

Pytanie 33

Na zdjęciu przedstawiono

A. szlifierkę do wałków.

B. wiertarkę promieniową.

C. frezarkę uniwersalną.

D. tokarkę karuzelową.

Tokarka karuzelowa, przedstawiona na zdjęciu, jest zaawansowanym narzędziem do obróbki skrawaniem, które znajduje zastosowanie w przemyśle ciężkim, zwłaszcza w produkcji dużych komponentów o symetrii obrotowej. Charakteryzuje się dużym, poziomym stołem obrotowym, na którym mocowane są przedmioty obrabiane. Taki system pozwala na precyzyjne obrabianie dużych detali, takich jak turbiny, koła zamachowe czy elementy konstrukcyjne maszyn. W odróżnieniu od innych narzędzi skrawających, tokarka karuzelowa umożliwia obrabianie detali w różnych pozycjach, co zwiększa elastyczność procesu produkcyjnego. Standardy dotyczące bezpieczeństwa i efektywności pracy w obróbce skrawaniem podkreślają znaczenie stosowania odpowiednich narzędzi, co w przypadku tokarek karuzelowych przekłada się na jakość wykończenia i dokładność wymiarową. W praktyce, operatorzy muszą być dobrze przeszkoleni, aby mogli efektywnie zarządzać procesem obróbki, co jest kluczowe dla utrzymania wysokich standardów produkcji.

Pytanie 34

Jak określa się punkt ustalony przez programistę, względem którego definiowane są współrzędne w programie obróbczo-technologicznym?

A. Wyjściowy obrabiarki (punkt referencyjny)

B. Zerowy przedmiotu obrabianego

C. Zerowy obrabiarki

D. Wymiany narzędzia

Prawidłowa odpowiedź to "Zerowy przedmiotu obrabianego", ponieważ punkt ten stanowi kluczowy element w procesie obróbki CNC. Jest to punkt odniesienia, względem którego programista definiuje wszystkie niezbędne współrzędne dla narzędzi skrawających. Ustalenie zerowego punktu przedmiotu obrabianego jest niezbędne do zapewnienia precyzyjnych pomiarów i dokładności podczas obróbki. Na przykład, jeśli przedmiot obrabiany jest ustawiony w maszynie z określonym punktem zerowym, operator może wprowadzić odpowiednie dane do programu, aby narzędzie skrawające mogło precyzyjnie nawigować w przestrzeni obróbczej. W praktyce, gdy korzysta się z systemów CAM, zerowy punkt przedmiotu obrabianego jest często definiowany na podstawie geometrii obrabianego elementu, co pozwala na uniknięcie błędów i poprawne ułożenie narzędzi. Dobrą praktyką jest zawsze dokładne sprawdzenie i weryfikacja ustawień zerowego punktu przedmiotu, aby uniknąć kosztownych błędów w procesie produkcyjnym.

Pytanie 35

Imak narzędziowy stanowi kluczowy element wyposażenia

A. tokarki

B. frezarki

C. szlifierki

D. wiertarki

Imak narzędziowy jest kluczowym elementem w tokarkach, ponieważ odpowiada za pewne i stabilne mocowanie narzędzi skrawających, co jest niezbędne do precyzyjnej obróbki materiałów. Tokarka jest maszyną, która przekształca materiał w kształt za pomocą obracającego się przedmiotu oraz narzędzi skrawających, które są przymocowane do imaka. Dobrze dobrany imak zapewnia, że narzędzie skrawające pracuje w optymalnym ustawieniu, co minimalizuje ryzyko wibracji i błędów w obróbce. W praktyce, na przykład podczas toczenia wałków, imak musi zapewniać stałe mocowanie narzędzia, aby uzyskać gładkie i dokładne powierzchnie. Właściwe zastosowanie imaka narzędziowego wiąże się z przestrzeganiem norm ISO dotyczących narzędzi skrawających, które promują bezpieczeństwo i wydajność pracy. Dlatego znajomość i umiejętność doboru odpowiednich imaków są kluczowe dla każdego tokarza, który chce uzyskać wysoką jakość obróbki oraz zwiększyć efektywność produkcji.

Pytanie 36

Główna krawędź skrawająca na rysunku noża tokarskiego oznaczona jest literą

A. A.

B. D.

C. B.

D. C.

Główna krawędź skrawająca noża tokarskiego, oznaczona literą 'D.' na rysunku, jest kluczowym elementem tego narzędzia. Oznaczenie to jest zgodne z obowiązującymi standardami w dziedzinie technologii skrawania, co pozwala na jednoznaczną identyfikację elementów noża tokarskiego w dokumentacji technicznej. W kontekście praktycznym, główna krawędź skrawająca, czyli ta, która bezpośrednio styka się z materiałem, jest odpowiedzialna za efektywność procesu skrawania. Odpowiedni kąt natarcia, geometrię oraz jakość krawędzi skrawającej należy dobierać w zależności od obrabianego materiału, co wpływa na jakość powierzchni obróbczej oraz żywotność narzędzia. W dobrych praktykach obróbczych często korzysta się z narzędzi z wyraźnie oznaczonymi krawędziami, co ułatwia kontrolę procesu oraz analizę jego efektywności. Na przykład, przy obróbce stali nierdzewnej, odpowiedni dobór materiału krawędzi skrawającej jest niezwykle istotny dla zapobiegania szybkiemu zużyciu narzędzia, co z kolei przekłada się na obniżenie kosztów produkcji.

Pytanie 37

Wybierz odpowiedni materiał narzędziowy do obróbki części z żeliwa i staliwa na podstawie tabeli.

Nazwa materiału narzędziowegoBarwaObrabiane materiały
Węglik krzemu czarny 98Cczarnażeliwa utwardzone i szare, węgliki spiekane, metale kolorowe, tworzywa sztuczne, skóra i guma
Węglik krzemu zielony 99Cciemnozielonastale szybkotnące, stale narzędziowe, węgliki spiekane, ceramika
Elektrokorund zwykły 95Aszaroniebieska lub brązowastale węglowe C< 0,5%; staliwa, żeliwa ciągliwe; metale nieżelazne
Elektrokorund mikrokrystaliczny Cubitron SGniebieskastale nierdzewne, stopy tytanu, chromu oraz niklu

A. Węglik krzemu zielony 99C

B. Elektrokorund zwykły 95A

C. Elektrokorund mikrokrystaliczny Cubitron SG

D. Węglik krzemu czarny 98C

Elektrokorund zwykły 95A jest materiałem narzędziowym powszechnie stosowanym do obróbki żeliwa oraz staliwa ze względu na swoje właściwości ścierne oraz wytrzymałość na wysokie temperatury generowane podczas procesu obróbczych. Jego struktura kryształowa zapewnia trwałość oraz skuteczność w usuwaniu materiału, co czyni go idealnym wyborem do zastosowań w przemyśle metalowym. W porównaniu do innych materiałów, takich jak węglik krzemu, elektrokorund posiada lepsze właściwości w kontekście obróbki materiałów ferromagnetycznych, co jest kluczowe przy pracy z żeliwem oraz staliwem. Przykładem zastosowania elektrokorundu zwykłego 95A może być szlifowanie lub polerowanie komponentów silników spalinowych oraz innych elementów maszyn, gdzie wymagana jest precyzyjność i gładkość powierzchni. Warto również zauważyć, że stosowanie odpowiednich materiałów narzędziowych zgodnie z zaleceniami producentów i standardami jakości w obróbce metali znacząco poprawia efektywność procesów produkcyjnych oraz minimalizuje ryzyko uszkodzeń narzędzi i elementów obrabianych.

Pytanie 38

Kod, który odnosi się do synchronicznego nacinania gwintu w trakcie toczenia, to

A. G25

B. G33

C. G64

D. G17

Kod G33 odnosi się do synchronicznego nacinania gwintu podczas toczenia, co jest kluczowym procesem w obróbce skrawaniem. Użycie tego kodu w programowaniu CNC umożliwia precyzyjne i efektywne tworzenie gwintów w materiałach metalowych i nie tylko. Synchroniczne nacinanie gwintu polega na synchronizacji ruchu narzędzia skrawającego z ruchem posuwowym obrabianego przedmiotu. Dzięki temu, gwinty można wytwarzać o bardzo wysokiej dokładności, co jest istotne w wielu zastosowaniach inżynieryjnych. Na przykład, w produkcji elementów maszynowych, w których precyzyjne dopasowanie gwintów jest kluczowe dla ich funkcjonowania. Dobre praktyki w obróbce gwintów wymagają również odpowiedniego doboru narzędzi oraz parametrów obróbczych, takich jak prędkość obrotowa czy posuw. Warto również zauważyć, że kod G33 jest zgodny z międzynarodowymi standardami ISO, co zapewnia jego uniwersalność w różnych systemach CNC.

Pytanie 39

Do metod bezpośrednich, służących do oceny zużycia ostrza noża tokarskiego, zalicza się dokonanie pomiaru

A. temperatury obróbczej

B. emisji dźwiękowej

C. zmiany geometrii ostrza

D. drgań oraz hałasu

Zrozumienie, dlaczego inne odpowiedzi nie są właściwe, wymaga analizy metod oceny zużycia ostrza. Odpowiedzi dotyczące 'drgań i hałasu' oraz 'emisji akustycznej' odnoszą się do metod pośrednich, które monitorują stan narzędzia poprzez rejestrowanie zmian w emisji dźwiękowej podczas obróbki. Chociaż są to wartościowe wskaźniki, nie dostarczają bezpośrednich informacji o geometrii ostrza, przez co są mniej precyzyjne jako metody bezpośrednie. Odpowiedź dotycząca 'temperatury skrawania' również wskazuje na metodę pośrednią, ponieważ temperatura jest związana z procesem skrawania, ale nie odzwierciedla jednoznacznie stanu zużycia narzędzia. W praktyce, temperatura może być wynikiem różnorodnych czynników, takich jak parametry skrawania, materiał obrabiany czy chłodzenie, co sprawia, że jest to mniej bezpośredni wskaźnik zużycia ostrza. Często występującym błędem jest mylenie pojęcia oceny stanu narzędzia z metodami monitorowania pracy maszyn. Kluczowe jest zrozumienie, że metody bezpośrednie wymagają konkretnych danych dotyczących kształtu i wymiarów narzędzia, co najlepiej można osiągnąć poprzez pomiar geometrii ostrza.

Pytanie 40

Która z poniższych funkcji pomocniczych aktywuje podawanie chłodziwa?

A. M05

B. M08

C. M09

D. M04

Funkcja M08 w systemach sterowania maszynami CNC jest odpowiedzialna za włączenie podawania chłodziwa, co jest kluczowe w procesach obróbczych. Chłodziwo pełni istotną rolę w redukcji temperatury narzędzi skrawających oraz obrabianych materiałów, co z kolei zapobiega ich nadmiernemu zużyciu i uszkodzeniom. W praktyce, zastosowanie chłodziwa przyczynia się do poprawy jakości powierzchni obrabianych detali, a także zwiększa efektywność procesu skrawania. Standardy branżowe, takie jak ISO 23125, podkreślają znaczenie chłodzenia w obróbce skrawaniem, zwracając uwagę na optymalizację parametrów technologicznych. Włączenie chłodziwa za pomocą M08 może być stosowane w różnych operacjach, takich jak frezowanie, toczenie czy wiercenie, gdzie wymagane jest zmniejszenie tarcia i odprowadzanie ciepła. Przykładem zastosowania M08 może być programowanie maszyny do toczenia, gdzie operacje skrawania odbywają się z użyciem olejów chłodzących, co wydłuża żywotność narzędzi i poprawia wygodę pracy. Właściwe zarządzanie chłodziwem jest więc nie tylko kwestią techniczną, ale także aspektem wpływającym na bezpieczeństwo i efektywność produkcji.
