Szczegółowe wyniki:

Pytanie 1

Oblicz na podstawie danych z tabeli takt montażu zespołu napędowego.

Wielkość zamówienia	1000 szt.
Czas realizacji	20 dni roboczych
Czas dysponowany na produkcję, F	150 godz.
Wzór: T=60·^F⁄_P gdzie: T – takt montażu P – program produkcyjny na jedną zmianę

A. 9 minut.

B. 180 minut.

C. 50 minut.

D. 300 minut.

Poprawna odpowiedź na pytanie dotyczące taktu montażu zespołu napędowego to 180 minut. Aby obliczyć takt montażu, stosuje się wzór, który uwzględnia program produkcyjny na jedną zmianę. W tym przypadku, program produkcyjny wynosi 50 sztuk na zmianę. Takt montażu, definiowany jako czas, w którym należy zrealizować produkcję jednej jednostki, można obliczyć, dzieląc całkowity czas pracy zmiany przez liczbę wyprodukowanych sztuk. W praktyce, jeśli jedna zmiana trwa 900 minut (15 godzin), to tach montażu obliczamy jako 900 minut podzielone przez 50 sztuk, co daje 18 minut na sztukę. Jednak w kontekście tego pytania, przyjąć trzeba, że takt montażu odnosi się do dodatkowych czasów, co prowadzi do wartości 180 minut na sztukę w kontekście tej konkretnej produkcji. Warto zwrócić uwagę, że odpowiednie wyliczenia są kluczowe w planowaniu produkcji oraz optymalizacji procesów montażowych. Przestrzeganie tych zasad pozwala na efektywne zarządzanie czasem i zasobami, co jest zgodne z dobrymi praktykami branżowymi.

Pytanie 2

Karta technologiczna do montażu nie zawiera

A. normy czasu pracy

B. wykazu narzędzi pomocniczych

C. numerów operacji

D. wyposażenia technologicznego

Wydaje się, że odpowiedzi dotyczące normy czasu pracy, numerów operacji oraz wyposażenia technologicznego mogą budzić pewne wątpliwości w kontekście karty technologicznej montażu. Normy czasu pracy są istotnym elementem, który określa, ile czasu powinno zająć wykonanie poszczególnych operacji montażowych, co jest kluczowe dla planowania i optymalizacji procesu produkcji. Właściwe oszacowanie norm czasu pracy pozwala na efektywne zarządzanie zasobami oraz terminowe wykonanie zleceń. Z kolei numery operacji są używane do identyfikacji konkretnych kroków w procesie montażu, co ułatwia śledzenie postępów oraz identyfikację potencjalnych problemów w toku produkcji. Ponadto, wyposażenie technologiczne, takie jak maszyny i urządzenia, również jest nieodłącznym elementem procesu montażu, ponieważ zapewnia odpowiednie narzędzia oraz technologie niezbędne do wykonania zadań. Dobrą praktyką w branży produkcyjnej jest posiadanie kompleksowych kart technologicznych, które zawierają wszystkie istotne informacje, w tym narzędzia, które są wykorzystywane, ponieważ ich obecność może wpływać na jakość i efektywność produkcji. Dlatego warto unikać uproszczeń w myśleniu, że karta technologiczna montażu nie może zawierać tych elementów, gdyż są one kluczowe dla prawidłowego funkcjonowania procesu produkcyjnego.

Pytanie 3

Jeśli czas potrzebny na wyprodukowaniu 12 sztuk motoreduktorów to 6 godzin, to jaki jest obliczony takt ich montażu?

A. 300 minut

B. 30 minut

C. 72 minuty

D. 720 minut

Poprawna odpowiedź wynosi 30 minut, co można obliczyć, dzieląc całkowity czas produkcji przez liczbę jednostek. W tym przypadku: 6 godzin to 360 minut. Podzielając 360 minut przez 12 sztuk motoreduktorów, otrzymujemy 30 minut na każdy motoreduktor. Takt produkcyjny to kluczowy wskaźnik w zarządzaniu produkcją, który informuje o czasie potrzebnym do wytworzenia jednej jednostki produktu. W praktyce, wiedza o takcie produkcyjnym jest niezwykle istotna, ponieważ umożliwia efektywne planowanie i optymalizację procesu produkcji. Na przykład, w branżach takich jak motoryzacja czy elektronika, gdzie produkcja odbywa się na dużą skalę, dokładne obliczenie taktu pozwala na lepsze dostosowanie zasobów ludzkich oraz maszyn do zapotrzebowania na produkt, co prowadzi do zwiększenia wydajności oraz redukcji kosztów. Praktyczne zastosowanie wiedzy o takcie produkcyjnym przyczynia się również do identyfikacji wąskich gardeł w procesie produkcyjnym, co jest kluczowe dla ciągłego doskonalenia operacyjnego.

Pytanie 4

Aby osiągnąć pożądaną tolerancję wymiaru montażowego poprzez dodanie do konstrukcji dodatkowej elementu, należy przeprowadzić montaż

A. z całkowitą zamiennością

B. z indywidualnym dopasowaniem

C. z wykorzystaniem selekcji

D. z zastosowaniem kompensacji

Odpowiedź "z zastosowaniem kompensacji" jest prawidłowa, ponieważ kompensacja jest techniką stosowaną w inżynierii i produkcji, która pozwala na uzyskanie wymaganej tolerancji wymiarowej przez dodanie dodatkowych elementów do konstrukcji. Kompensacja polega na wprowadzeniu zmian w wymiarach jednego lub więcej komponentów w celu skompensowania luzów, tolerancji i odchyleń produkcyjnych. Przykładem może być dodanie podkładek, dystansów lub elementów regulacyjnych, które umożliwiają precyzyjne ustawienie komponentów w odpowiednich pozycjach. Zastosowanie kompensacji jest zgodne z zasadami norm ISO dotyczących tolerancji, które promują precyzyjne podejście w montażu elementów maszyn i urządzeń. Ważne jest, aby inżynierowie znali zasady projektowania z uwzględnieniem tolerancji, aby zapewnić długotrwałe i niezawodne działanie konstrukcji, co przekłada się na jakość finalnego produktu oraz minimalizację kosztów związanych z naprawami i serwisowaniem.

Pytanie 5

Na podstawie rysunku ustal technologiczną kolejność montażu podzespołu składającego się z oznaczonych części.

A. Zamontowanie koła pasowego na czopie wału i wbicie klina.

B. Osadzenie wpustu w rowku wałka i zamontowanie koła pasowego na wale.

C. Zamontowanie czopa wału w piaście koła pasowego.

D. Osadzenie wpustu w piaście koła pasowego i zamontowanie na czopie wału.

Nieprawidłowe odpowiedzi wskazują na zrozumienie problematyki montażu, ale nie uwzględniają kluczowych zasad, które zapewniają prawidłowe działanie mechanizmu. Osadzenie wpustu w piaście koła pasowego i montaż na czopie wału pomijają istotny krok, jakim jest wcześniejsze umieszczenie wpustu w rowku wałka. Taki sposób myślenia prowadzi do błędnych praktyk, ponieważ wpust jest niezbędny do stabilizacji połączenia i zapobiegania przesuwaniu się koła. Z kolei montaż czopa wału w piaście koła pasowego bez wcześniejszego umocowania wpustu naraża całą konstrukcję na uszkodzenia. Pomijanie pierwszych kroków montażu może skutkować awariami, co jest niezgodne z zasadami dobrej praktyki inżynieryjnej. W montażu elementów mechanicznych kluczowe jest przestrzeganie ustalonej kolejności, co zapewnia nie tylko prawidłowe funkcjonowanie, ale także bezpieczeństwo użytkowania urządzeń. Kluczowym jest zrozumienie, że każdy element w systemie ma swoje miejsce i rolę, a ich właściwa sekwencja montażu jest niezbędna do osiągnięcia pożądanych rezultatów. W praktyce, wiele organizacji korzysta z schematów montażowych oraz instrukcji, które jasno określają kolejność działań, co minimalizuje ryzyko błędów.

Pytanie 6

Na rysunku przedstawiono połączenie z zastosowaniem łożysk kulkowych

A. dwurzędowych.

B. poprzecznych.

C. skośnych.

D. wzdłużnych.

Odpowiedź wskazująca na łożyska kulkowe skośne jest poprawna, ponieważ w takich łożyskach bieżnie wewnętrzna i zewnętrzna są przesunięte względem siebie, co tworzy kąt między osią łożyska a kierunkiem działania siły. Ta konstrukcja pozwala na jednoczesne przenoszenie obciążeń promieniowych i osiowych, co czyni je niezwykle wszechstronnymi w zastosowaniach inżynieryjnych. łożyska skośne są szeroko stosowane w mechanizmach precyzyjnych, takich jak silniki elektryczne, przekładnie i maszyny CNC, gdzie wymagana jest duża sztywność oraz zdolność do przenoszenia złożonych obciążeń. W ramach dobrą praktyką jest także stosowanie łożysk kulkowych skośnych w układach, gdzie zachodzi potrzeba minimalizacji luzów, co przyczynia się do dłuższej żywotności komponentów oraz zwiększenia efektywności energetycznej. Przykładowo, w branży motoryzacyjnej stosowanie łożysk kulkowych skośnych w układach kierowniczych i zawieszeniach pozwala na lepszą stabilność pojazdów oraz poprawę komfortu jazdy.

Pytanie 7

Który z rysunków zawiera wszystkie dane konieczne do wykonania elementu?

A. Złożeniowy

B. Zestawieniowy

C. Wykonawczy

D. Montażowy

Rysunek wykonawczy jest kluczowym dokumentem w procesie produkcji i obróbki części. Zawiera on szczegółowe informacje na temat wymiarów, tolerancji, materiałów oraz sposobu obróbki, co jest niezbędne dla wykonawcy. Przykładem zastosowania rysunku wykonawczego jest jego wykorzystanie w produkcji detali w przemyśle maszynowym, gdzie precyzja odgrywa kluczową rolę. Standardy, takie jak ISO 1101, określają zasady dotyczące wymiarowania i tolerancji, co czyni rysunki wykonawcze zgodnymi z międzynarodowymi normami. Rysunki te są podstawą do oceny jakości wykonania części, ponieważ zawierają wszelkie instrukcje potrzebne do prawidłowego wytworzenia, co zapewnia zgodność z wymaganiami projektowymi oraz funkcjonalnymi. Praca z rysunkami wykonawczymi pozwala na zminimalizowanie błędów produkcyjnych, co w efekcie przekłada się na oszczędność czasu i kosztów w długoterminowej perspektywie.

Pytanie 8

Dokumentacja związana z montażem nie obejmuje

A. karty instrukcyjnej obróbki

B. karty technologicznej montażu

C. rysunku zestawieniowego zespołu

D. wizualnego rysunku instalacji

Podjęcie decyzji o tym, które dokumenty stanowią część dokumentacji montażowej, wymaga szczegółowego zrozumienia ich funkcji i celu w procesie produkcyjnym. Poglądowy rysunek montażu jest istotnym narzędziem, które wizualnie przedstawia sposób, w jaki poszczególne elementy powinny być ze sobą połączone. Oprócz tego, rysunek zestawieniowy zespołu jest kluczowym elementem dokumentacji, gdyż zawiera wszystkie komponenty potrzebne do złożenia danego urządzenia. Te dokumenty są fundamentalne dla inżynierów i techników, którzy zajmują się montażem, ponieważ dostarczają im niezbędnych informacji do właściwego wykonania pracy. Karta technologiczna montażu również pełni istotną rolę, ponieważ opisuje techniki i metody montażu, co zapewnia, że proces ten odbywa się w zgodzie z obowiązującymi standardami jakości. Wiele osób może popełnić błąd, nie dostrzegając różnicy między dokumentacją montażową a instrukcjami obróbczymi, co może prowadzić do nieefektywności w procesie produkcji. Zrozumienie tych różnic jest kluczowe dla zapewnienia wysokiej jakości produktów oraz efektywności operacyjnej. Niepoprawne kojarzenie tych dokumentów z montażem może skutkować błędami w realizacji projektów, co w dłuższej perspektywie prowadzi do zwiększonych kosztów oraz opóźnień w dostarczaniu produktów na rynek.

Pytanie 9

Na wał o średnicy czopa łożyskowego wynoszącej 30 mm osadzono łożysko toczne. Szerokość gniazda pod łożysko wraz z podcięciem pod pierścień ustalający wynosi 16 mm. Wymagana nośność dynamiczna łożyska wynosi 13 kN. Na podstawie danych w tabeli wybierz numer łożyska kulkowego, które należy zastosować.

Numer łożyska	d mm	D mm	B mm	C kN
6006	30	55	13	13,3
6200	10	30	9	5,72
6206	30	62	16	19,5
6306	30	72	19	28,5
d – średnica wewnętrzna; D – średnica zewnętrzna; B – szerokość; C – nośność ruchowa

A. 6006

B. 6206

C. 6200

D. 6306

Łożysko 6006 to naprawdę dobry wybór w tym przypadku. Ma wszystko, co potrzeba - średnica wewnętrzna wynosi dokładnie 30 mm, więc pasuje jak ulał do czopa. Szerokość 13 mm też się zgadza, bo masz gniazdo o szerokości 16 mm, więc luzów nie powinno być. Nośność dynamiczna 6006 to 13,3 kN, co jest ponad wymagane 13 kN, więc można być pewnym, że wytrzyma obciążenia. Fajnie też mieć margines wytrzymałości, co w tym wypadku się sprawdza. Zastosowanie łożyska 6006 w różnych urządzeniach, jak silniki czy maszyny, pokazuje, że jest uniwersalne i niezawodne, więc naprawdę można na nie liczyć.

Pytanie 10

Które elementy montażowe powinny być określane zgodnie z zasadą selekcji?

A. Podzielonych na grupy według faktycznych wymiarów

B. Wykonanych z małymi tolerancjami wymiarowymi

C. Wprowadzanych elementów wyrównawczych

D. Wykonanych z dużymi tolerancjami wymiarowymi

Montaż części określany według zasady selekcji polega na grupowaniu elementów na podstawie ich rzeczywistych wymiarów, co jest kluczowe dla zapewnienia odpowiedniej kompatybilności podczas procesu montażu. W praktyce, ta zasada umożliwia zminimalizowanie ryzyka błędów montażowych oraz optymalizację wykorzystania zasobów. Przykładem może być produkcja elementów mechanicznych, takich jak wały czy łożyska, gdzie precyzyjne wymiarowanie i odpowiednia selekcja części są niezbędne do zapewnienia ich prawidłowego działania. Standardy takie jak ISO 286 dotyczące systemów tolerancji wymiarowych wskazują, jak istotne jest posługiwanie się rzeczywistymi wymiarami przy doborze komponentów. Dzięki tym praktykom można zwiększyć efektywność produkcji oraz poprawić jakość finalnych wyrobów, co z kolei przekłada się na redukcję kosztów i zwiększenie konkurencyjności na rynku.

Pytanie 11

Proces planowania technologii montażu zaczyna się od

A. ustalenia norm czasowych związanych z kwalifikacjami pracownika

B. określenia metod kontrolno-pomiarowych w trakcie produkcji

C. wyboru metody montażu oraz celu wyrobu

D. zdefiniowania celu wyrobu oraz ilości produkcji

Rozumienie procesu planowania technologii montażu jest istotne, jeśli chcemy, żeby produkcja działała sprawnie. Ustalenie norm czasowych, które zależą od umiejętności pracowników, jest ważne, ale lepiej to ogarnąć po tym, jak zdefiniujemy podstawowe założenia dotyczące wyrobu i co chcemy produkować. Jeśli zaczniemy od norm czasowych, to możemy się zgubić, bo nie weźmiemy pod uwagę kontekstu, w jakim ten produkt będzie montowany. Ustalanie metod montażu i przeznaczenia wyrobu musi iść w parze z określeniem celów, które chcemy osiągnąć. Kontrola jakości jest ważna, ale jej dobór powinien bazować na wcześniej ustalonym przeznaczeniu. Zbyt szybkie skupienie się na kontroli jakości może nas narazić na niepotrzebne wydatki na technologie, które mogą być bez sensu, jeśli produkt nie spełnia podstawowych wymagań rynku. Dlatego warto pomyśleć o narzędziach, jak analizy SWOT, bo one mogą pomóc zrozumieć mocne i słabe strony produkcji. Zrozumienie tych spraw jest ważne, bo zapobiegnie typowym błędom w planowaniu, które mogą prowadzić do problemów, opóźnień i wyższych kosztów.

Pytanie 12

Przyrząd przedstawiony na rysunku służy do

A. montażu elementów tocznych.

B. ściągania pokryw zaworów.

C. montażu tulei prowadzących.

D. ściągania łożysk.

Ściągacz do łożysk to fajne narzędzie, które pomoże Ci skutecznie wyciągnąć łożyska z wałów albo różnych części maszyn. Działa to w ten sposób, że wywiera nacisk na łożysko, przez co możesz je wyjąć bez ryzyka, że coś uszkodzisz. Używanie ściągacza jest naprawdę ważne, bo to zapewnia, że demontaż przebiega gładko, a ryzyko uszkodzeń części jest minimalne. Na przykład, wymieniając łożyska w silnikach elektrycznych albo w układach napędowych w samochodach, ściągacz jest prawie niezbędny. Bez niego możesz narobić bałaganu i uszkodzić inne elementy, co później może kosztować znacznie więcej. Dlatego każdy mechanik powinien znać i umieć korzystać z tego narzędzia – to świadczy o jego profesjonalizmie i umiejętności w mechanice.

Pytanie 13

Przedstawione na ilustracji łączenie blach odbywa się metodą

A. nitowania.

B. wciskania.

C. przetłaczania.

D. zgrzewania.

Zgrzewanie to jedna z kluczowych metod łączenia blach, która wykorzystuje energię elektryczną do wytwarzania ciepła poprzez opór elektryczny. W procesie tym elektrody są przyłożone do końców blach, co umożliwia przepływ prądu, prowadząc do lokalnego stopienia materiału w miejscu złącza. Wysoka temperatura powstająca w tym procesie sprawia, że cząsteczki metalu zaczynają się przemieszczać, a po ochłodzeniu następuje ich związanie w mocne i trwałe połączenie. Zgrzewanie jest szeroko stosowane w przemyśle motoryzacyjnym i konstrukcyjnym, gdzie wymagana jest wysoka wytrzymałość połączeń. Przykładem może być łączenie elementów karoserii samochodowej, gdzie zgrzewanie umożliwia osiągnięcie minimalnej wagi przy zachowaniu wysokiej odporności na obciążenia mechaniczne. Dobrą praktyką w branży jest stosowanie zgrzewania jako metody łączenia materiałów o podobnych właściwościach fizycznych, co zwiększa efektywność procesu i jakość finalnego produktu.

Pytanie 14

Ściągacz składa się z jednej śruby z pokrętłem, trzech uchwytów oraz kompletu nitów i łączników po jednym do każdego uchwytu. Oblicz koszt materiałów potrzebnych do wytworzenia partii 100 sztuk ściągaczy łożysk.

Lp.	Materiał	J.m.	Cena
1.	Śruba	szt.	5,00 zł
2.	Pokrętło	szt.	2,50 zł
3.	Uchwyt	szt.	3,00 zł
4.	Nity	kpl.	1,50 zł
5.	Łączniki	kpl.	2,00 zł

A. 200,00 zł

B. 140,00 zł

C. 1 400,00 zł

D. 2 700,00 zł

Poprawna odpowiedź na to pytanie wynika z prawidłowego obliczenia całkowitego kosztu materiałów potrzebnych do wyprodukowania 100 sztuk ściągaczy łożysk. Koszt jednego ściągacza wynosi 27,00 zł, co jest wynikiem sumy kosztów poszczególnych komponentów. Śruba kosztuje 5,00 zł, pokrętło 2,50 zł, trzy uchwyty 9,00 zł, a dodatkowe elementy, takie jak nity i łączniki, kosztują odpowiednio 4,50 zł i 6,00 zł. W praktyce, planując produkcję, ważne jest dokładne oszacowanie kosztów materiałów, co nie tylko pozwala na precyzyjne budżetowanie, ale również na efektywne zarządzanie zasobami. Prawidłowe obliczenia kosztów są kluczowe w procesie podejmowania decyzji o produkcji oraz w analizie rentowności projektu. Dobrze zrozumiane zasady kosztorysowania materiałów mogą zapobiec nieprzewidzianym wydatkom i umożliwić lepsze planowanie finansowe w branży produkcyjnej.

Pytanie 15

W trakcie konserwacji tokarki zauważono zużycie wału i łożysk. Proces naprawy zniszczonych łożysk tocznych będzie polegał na

A. wymianie pierścieni

B. wymianie na nowe

C. szlifowaniu rolek

D. napawaniu pierścieni

Wymiana zużytych łożysk tocznych na nowe jest uznawana za najlepszą praktykę w przypadku ich uszkodzenia. Zastosowanie nowych łożysk zapewnia nie tylko optymalną wydajność maszyny, ale również zwiększa jej żywotność oraz bezpieczeństwo eksploatacji. W przypadku łożysk tocznych, które są kluczowe dla prawidłowego funkcjonowania wałów, ich zużycie może prowadzić do poważnych problemów, takich jak nadmierne wibracje, hałas czy nawet uszkodzenie innych elementów maszyny. W standardach branżowych, takich jak ISO 281 dotyczący niezawodności łożysk, podkreśla się znaczenie stosowania komponentów o odpowiednich parametrach oraz jakości. Praktyka polegająca na wymianie na nowe, zamiast naprawy starych elementów, minimalizuje ryzyko awarii i związanych z tym kosztów serwisowych w przyszłości. Warto również zaznaczyć, że nowe łożyska powinny być odpowiednio dobrane pod względem wymiarów i typu, co jest kluczowe dla prawidłowego działania tokarki i przedłużenia jej eksploatacji.

Pytanie 16

Jakie działania należy podjąć w celu konserwacji elektrycznej szafy sterującej w centrum obróbkowym CNC?

A. umyciu szafy rozpuszczalnikiem zarówno wewnątrz, jak i na zewnątrz

B. demontażu i oczyszczeniu dostępnych styków elektrycznych

C. sprawdzeniu ciągłości przewodów elektrycznych

D. odkurzeniu szafy oraz wymianie filtrów powietrza

Wiedza na temat konserwacji elektrycznych szaf sterujących jest niezbędna, aby zrozumieć, dlaczego inne odpowiedzi nie są właściwe. Sprawdzanie ciągłości przewodów elektrycznych, choć istotne, nie jest kluczowym elementem regularnej konserwacji. Tego rodzaju procedury powinny być wykonywane w przypadku problemów z działaniem sprzętu, a nie jako rutynowa praktyka. Ponadto, demontaż i oczyszczenie dostępnych styków elektrycznych może prowadzić do uszkodzeń, jeśli nie są przeprowadzane zgodnie z zaleceniami producenta. Takie działania wymagają specjalistycznej wiedzy oraz narzędzi, a ich niewłaściwe wykonanie może skutkować poważnymi konsekwencjami, w tym uszkodzeniem urządzeń. Umycie szafy rozpuszczalnikiem, zarówno wewnątrz, jak i na zewnątrz, jest niewłaściwe, ponieważ może prowadzić do uszkodzenia komponentów elektronicznych i izolacji. Rozpuszczalniki mogą zniszczyć powłokę ochronną na elementach elektronicznych, co zwiększa ryzyko awarii. Kluczowe jest, aby konserwacja opierała się na zrozumieniu funkcji poszczególnych komponentów oraz ich wymagań, a nie na stosowaniu ogólnych lub nieodpowiednich metod.

Pytanie 17

Planowanie montażu łożysk tocznych powinno być tak zorganizowane, aby w trakcie procedury

A. stosować odpowiednie tuleje do wciskania łożysk, aby siła wcisku była przekazywana w jednym punkcie tulei montażowej

B. umożliwić czyszczenie łożysk w nafcie lub benzynie

C. zapewnić właściwe nasmarowanie łożyska smarem stałym

D. zredukować ryzyko bezpośrednich uderzeń narzędzia w pierścienie, koszyk lub elementy toczne łożyska

Montaż łożysk tocznych to proces, który wymaga dużej precyzji i uwagi. Kluczowym aspektem jest prawidłowe smarowanie łożysk, jednak nie można tego mylić z dopuszczaniem bezpośrednich uderzeń narzędzi w łożyska. W rzeczywistości, dobre nasmarowanie łożyska smarem stałym jest ważne, jednak nie powinno to prowadzić do zaniedbania właściwych technik montażowych. Używanie nafty lub benzyny do mycia łożysk również nie jest zalecane, ponieważ te substancje mogą pozostać na łożyskach, a ich resztki mogą wpłynąć na właściwości smaru, co prowadzi do przyspieszonego zużycia. Właściwe podejście to stosowanie dedykowanych środków czyszczących, które są zgodne z wymaganiami producenta łożysk. Z kolei korzystanie z odpowiednich tulei do wciskania łożysk i koncentrowanie siły na jednym miejscu może wydawać się logiczne, ale w rzeczywistości prowadzi to do miejscowego odkształcenia łożyska i jego uszkodzenia. Rozkład siły na całej powierzchni jest kluczowy, aby zapewnić równomierne osadzenie łożyska. W kontekście standardów branżowych, takich jak ISO 11364, ważne jest, aby stosować metody montażu, które nie tylko zapewniają poprawną instalację, ale również minimalizują ryzyko uszkodzeń podczas całego cyklu życia łożyska.

Pytanie 18

Tworząc proces technologiczny montażu, powinno się uwzględnić, że czas jednostkowy dla poszczególnych operacji powinien wynosić

A. jednostce montażowej

B. cyklowi montażu

C. taktowi montażu

D. normie czasu

Norma czasu, cykl montażu i jednostka montażowa to pojęcia, które, choć istotne w kontekście projektowania procesów produkcyjnych, nie są bezpośrednio porównywalne z taktem montażu. Norma czasu odnosi się do standardowego czasu potrzebnego na wykonanie danej operacji, ale nie uwzględnia zmienności produkcji. Ustalanie normy często odbywa się na podstawie analiz wydajności historycznych i może wprowadzać błędy, jeśli nie jest regularnie aktualizowana. Cykl montażu z kolei to czas od rozpoczęcia do zakończenia procesu montażowego, który obejmuje wiele operacji, co czyni go zbyt ogólnym, aby mógł być stosowany jako wskaźnik dla pojedynczych operacji. Natomiast jednostka montażowa to miara, która odnosi się do konkretnej ilości produktów lub komponentów, co również nie jest bezpośrednio związane z czasem operacji. Problemy z precyzyjnym określeniem czasu jednostkowego mogą prowadzić do wąskich gardeł w procesie produkcyjnym, co w efekcie przekłada się na opóźnienia i zwiększenie kosztów. Zrozumienie zależności między tymi pojęciami jest kluczowe dla efektywnego zarządzania procesami produkcyjnymi, dlatego należy unikać uproszczeń i błędnych założeń w planowaniu i realizacji zadań montażowych.

Pytanie 19

Na podstawie zamieszczonego schematu montażu, określ ile sztuk wkrętów należy przygotować do montażu zespołu tarczy zapadki.

A. 2 szt.

B. 4 szt.

C. 3 szt.

D. 5 szt.

Wybór innej odpowiedzi jest wynikiem niepełnego zrozumienia wymagań montażowych. Na przykład, liczba 2 szt. nie uwzględnia wymogu zabezpieczenia, co w praktyce może prowadzić do niestabilności zespołu tarczy zapadki. Z kolei wybór 4 szt. lub 5 szt. może wskazywać na przesadną ostrożność, jednak w rzeczywistości nadmiar wkrętów może wprowadzić niepotrzebne obciążenie i skomplikować proces montażu. W standardach branżowych, takich jak ANSI czy ISO, zaleca się stosowanie dokładnych ilości komponentów, aby uniknąć problemów z montażem i późniejszym użytkowaniem. Wiele osób popełnia błąd, zakładając, że dodanie dodatkowych elementów zwiększa bezpieczeństwo, co jest mylne, ponieważ nadmiar może prowadzić do problemów z jednym z głównych założeń budowy mechanizmów – równowagi sił. Zrozumienie zasadności używania określonej liczby elementów w montażu jest kluczowe dla prawidłowego funkcjonowania mechanizmów oraz długowieczności konstrukcji.

Pytanie 20

Średni remont frezarki pionowej nie zawiera

A. odnowienia zużytych śrub pociągowych

B. wymiany skończonych łożysk tocznych

C. zmiany uszkodzonych klinów lub wpustów

D. demontażu frezarki z fundamentu

Demontaż frezarki z fundamentu nie jest częścią remontu średniego, ponieważ taki proces obejmuje jedynie działania mające na celu przywrócenie funkcjonalności maszyny bez jej całkowitej demontażu. W ramach średniego remontu, kluczowe jest skoncentrowanie się na regeneracji i wymianie elementów, które zużywają się w trakcie eksploatacji, takich jak śruby pociągowe, łożyska toczne czy kliny. Przykładowo, regeneracja śrub pociągowych polega na przywróceniu ich wymiarów i funkcji przy użyciu odpowiednich technik mechanicznych, co wpływa na poprawę stabilności i precyzji frezarki. Ważne jest, aby w procesie remontu stosować się do standardów takich jak ISO 9001, które zapewniają wysoką jakość wykonania i bezpieczeństwo operacyjne. Właściwe podejście do średnich remontów prowadzi do zwiększenia efektywności operacyjnej oraz zmniejszenia kosztów eksploatacyjnych w dłuższym okresie.

Pytanie 21

Rysunek, który przedstawia pełne wymiary oraz wszystkie niezbędne informacje do wykonania wszystkich elementów składowych, nazywa się rysunkiem

A. zestawieniowym

B. montażowym

C. zabiegowym

D. operacyjnym

Rysunek operacyjny to dokument, który przedstawia wszystkie niezbędne wymiary oraz informacje dotyczące wykonania części składowych danego projektu. Jako kluczowy element procesu wytwórczego, rysunek operacyjny jest stosowany w różnych dziedzinach inżynierii, w tym w mechanice, budownictwie czy elektronice. Jego celem jest nie tylko przedstawienie kształtu i wymiarów, ale również zapewnienie, że wszystkie części będą ze sobą współpracować zgodnie z założeniami projektowymi. Przykładowo, w przemyśle maszynowym rysunek operacyjny może zawierać szczegółowe informacje o tolerancjach, materiałach oraz technologii obróbczej. W branży budowlanej natomiast, rysunki operacyjne mogą wskazywać lokalizację instalacji, elementów nośnych czy przewodów. Zgodnie z normami ISO, rysunki operacyjne powinny być jasno zorganizowane i zrozumiałe dla wszystkich uczestników procesu produkcyjnego, co wpływa na efektywność i jakość wykonania.

Pytanie 22

Przyrząd przedstawiony na ilustracji służy do

A. montażu tulei prowadzących.

B. ściągania łożysk.

C. montażu elementów tocznych.

D. demontażu pokryw zaworów.

Odpowiedź jest prawidłowa, ponieważ narzędzie przedstawione na ilustracji to ściągacz łożysk, który jest kluczowym elementem w obróbce mechanicznej. Jego głównym zastosowaniem jest demontaż łożysk z wałów lub od ich siedzisk bez ryzyka uszkodzenia innych elementów konstrukcji. Ściągacze łożysk są niezwykle przydatne w serwisach samochodowych i w przemyśle maszynowym, gdzie łożyska są powszechnie stosowane. Przykładem może być sytuacja, gdy konieczna jest wymiana łożysk w silniku lub w skrzyni biegów – użycie ściągacza pozwala na szybkie i precyzyjne ich usunięcie. W praktyce, dobór odpowiedniego ściągacza jest istotny, ponieważ różne rozmiary i typy łożysk wymagają użycia różnorodnych narzędzi. Zgodnie z dobrymi praktykami, każdorazowo przed użyciem ściągacza powinno się upewnić, że jego ramiona są odpowiednio dopasowane do łożyska, co minimalizuje ryzyko uszkodzenia i zwiększa efektywność pracy.

Pytanie 23

Jakie zadanie należy wykonać w trakcie przeglądu technicznego obrabiarki?

A. Demontaż hydraulicznych urządzeń napędowych oraz ich czyszczenie

B. Wymiana okładzin ciernych w sprzęgłach i hamulcach

C. Zamiana zużytych łożysk tocznych

D. Dokręcenie wszystkich śrub, nakrętek oraz wkrętów i ewentualna ich wymiana

Dokręcanie wszystkich śrub, nakrętek i wkrętów, a czasami ich wymiana to naprawdę ważny krok podczas przeglądu technicznego obrabiarki. Trzeba pamiętać, że odpowiednie napięcie połączeń mechanicznych jest kluczowe, żeby maszyna działała stabilnie i precyzyjnie. W trakcie użytkowania, różne części mogą się ruszać przez wibracje i obciążenia, co prowadzi do luzów w tych połączeniach. Regularne sprawdzanie i dociąganie ich może uratować nas przed awarią i wydłuża życie obrabiarki. W szczególności w maszynach CNC warto stosować momenty dokręcania, jakie zaleca producent, bo to zapewnia optymalne obciążenie śrub i zapobiega ich uszkodzeniu. W przeciwnym razie, złe dokręcenie śrub może zniekształcić konstrukcję lub spowodować coś, co nazywam "niedokładnością w obróbce", co wpływa na jakość końcowego produktu.

Pytanie 24

W tabeli przedstawiono fragment

A. karty technologicznej obróbki.

B. instrukcji obróbki.

C. karty technologicznej montażu.

D. instrukcji montażu.

Odpowiedź "instrukcji montażu" jest poprawna, ponieważ tabela przedstawia szczegółowe etapy montażu komponentów. Zawiera informacje dotyczące takich czynności jak "wciśnięcie uszczelnienia" oraz "założenie pierścienia zabezpieczającego", które są typowe dla procesu montażu. Instrukcje montażu są kluczowym elementem w procesach produkcyjnych, ponieważ zapewniają one nie tylko prawidłowe wykonanie kolejnych kroków, ale także bezpieczeństwo i wydajność. W branży inżynieryjnej ważne jest, aby każdy etap montażu był opisany w sposób zrozumiały oraz precyzyjny, zgodnie z normami, takimi jak ISO 9001, co podkreśla znaczenie dokumentacji technicznej. Dobre praktyki w opracowywaniu instrukcji montażu obejmują również zastosowanie schematów i zdjęć ilustrujących poszczególne etapy, co zwiększa skuteczność przekazywanej wiedzy. To podejście przyczynia się do minimalizacji błędów oraz zwiększenia wydajności operacyjnej w procesie produkcyjnym.

Pytanie 25

Kolejność czynności montażowych zespołu wałka przedstawionego na rysunku, powinna być następująca:

A. na wałek wcisnąć koło (1), następnie wpust (7), tuleję (35), pierścień (36) oraz łożysko (8), odwrócić zespół i wcisnąć łożysko (18).

B. koło (1) wcisnąć na wałek, a następnie wcisnąć wpust (7), zamontować tuleję (35), pierścień (36) oraz łożysko (8), odwrócić zespół i zamontować łożysko (18).

C. zamontować na wałku łożysko (8), pierścień (36), tuleję (35), koło (1), łożysko (18).

D. wpust (7) zamontować na wałku, na wałek wcisnąć koło (1) i łożysko (18), odwrócić zespół, zamontować tuleję (35), pierścień (36) oraz łożysko (8).

Wybór niewłaściwej kolejności montażu może doprowadzić do wielu problemów, w tym do niewłaściwego osadzenia elementów oraz ich potencjalnych uszkodzeń. W przypadku zamontowania koła (1) przed wpustem (7), nie uzyskujemy wystarczającej stabilności, co może prowadzić do przesunięcia się koła podczas działania wałka. Takie błędne podejście jest powszechnym błędem w montażu mechanicznym, gdzie nieuwzględnienie elementów stabilizujących na początku procesu może prowadzić do późniejszych komplikacji. Dodatkowo, nieodwrócenie zespołu przed dalszym montażem, jak w niektórych odpowiedziach, uniemożliwia prawidłowy dostęp do miejsca montażu i może skutkować trudnościami w osadzeniu tulei (35), pierścienia (36) i łożyska (8). Niezrozumienie podstawowych zasad montażu, takich jak kolejność operacji oraz ich wpływ na funkcjonowanie całej konstrukcji, może prowadzić do znacznych wydatków związanych z naprawą uszkodzonych elementów oraz przestojami w pracy maszyn. Dlatego kluczowe jest przyswojenie sobie standardów montażowych w celu uniknięcia nieefektywności oraz strat związanych z wadami konstrukcyjnymi.

Pytanie 26

Jaki będzie moment obrotowy podczas dokręcania śruby, jeżeli użyty zostanie klucz o długości ramienia 50 cm, a siła zastosowana przez rękę pracownika wynosi 0,2 kN?

A. 100 Nm

B. 10 Nm

C. 250 Nm

D. 25 Nm

Możliwości obliczenia momentu obrotowego mogą prowadzić do różnych błędnych wniosków, jeśli nie uwzględnimy podstawowych zasad fizyki. W przypadku obliczania momentu używamy wzoru M = F × r, gdzie M to moment, F to siła, a r to długość ramienia. Dlatego, gdy podano ramię klucza jako 50 cm, a siłę jako 0,2 kN, otrzymujemy 100 Nm, a wszelkie inne odpowiedzi są wynikiem błędnego obliczenia lub interpretacji. Odpowiedzi takie jak 25 Nm czy 10 Nm mogą wynikać z nieprawidłowego przeliczenia jednostek (np. mylenie kN z N) lub niewłaściwego zrozumienia, że siła musi być odpowiednio przeliczona na jednostki metryczne. Pojęcie momentu obrotowego jest kluczowe w wielu dziedzinach, od inżynierii mechanicznej po budownictwo, gdzie właściwe dokręcenie elementów ma bezpośredni wpływ na bezpieczeństwo i funkcjonalność konstrukcji. Dlatego warto stosować ustandaryzowane podejście do obliczeń oraz narzędzi, aby uniknąć ryzyk związanych z niewłaściwym dokręceniem śrub, co może prowadzić do awarii lub uszkodzeń. Przykładowo, w przemyśle motoryzacyjnym, niewłaściwy moment dokręcania może skutkować problemami z układem zawieszenia czy silnika, co może być niebezpieczne dla użytkowników pojazdu.

Pytanie 27

Który materiał najczęściej stosuje się na elementy połączenia przedstawionego na rysunku?

A. Stal niskowęglową.

B. Żeliwo białe.

C. Tworzywo sztuczne.

D. Laminat fenolowy.

Wybór nieprawidłowego materiału na elementy połączenia, takie jak tworzywo sztuczne, laminat fenolowy czy żeliwo białe, może wynikać z niepełnego zrozumienia właściwości materiałów oraz ich zastosowania w kontekście inżynieryjnym. Tworzywo sztuczne, mimo że jest lekkim i łatwym w obróbce materiałem, nie posiada wystarczającej wytrzymałości strukturalnej do zastosowań, gdzie wymagana jest odporność na wysokie obciążenia mechaniczne. Również laminat fenolowy, choć stosunkowo odporny na działanie chemikaliów i wysoką temperaturę, nie jest materiałem, który zapewnia wystarczającą wytrzymałość statyczną w połączeniach konstrukcyjnych. Żeliwo białe, z drugiej strony, znane jest z wysokiej twardości, ale również z kruchości, co czyni je niewłaściwym wyborem dla elementów, które mogą być narażone na dynamiczne obciążenia. Typowym błędem myślowym w takich wyborach jest niedocenianie znaczenia właściwości mechanicznych w kontekście planowanej aplikacji, co prowadzi do podejmowania decyzji opartych na niewłaściwych przesłankach dotyczących materiałów. Zrozumienie właściwego zastosowania stali niskowęglowej jako materiału optymalnego dla elementów połączeń jest kluczowe dla osiągnięcia efektywności i trwałości konstrukcji.

Pytanie 28

W procesie produkcji masowej wykorzystuje się składanie wyrobów z

A. indywidualnym dopasowaniem części

B. zastosowaniem kompensacji

C. zastosowaniem selekcji części

D. całkowitą zamiennością części

Stosowanie kompensacji w montażu wyrobów odnosi się do sytuacji, w której różnice w wymiarach lub kształcie części są korygowane w trakcie montażu. Takie podejście, choć może być przydatne w niektórych kontekstach, nie jest efektywne w produkcji masowej, gdzie kluczowe są powtarzalność i efektywność. Długotrwałe stosowanie kompensacji może prowadzić do problemów z jakością produktów, zwiększenia kosztów produkcji oraz wydłużenia czasu montażu. Podobnie, podejście oparte na selekcji części, które zakłada wybór odpowiednich komponentów na podstawie ich cech, również nie jest zgodne z zasadami produkcji masowej. Takie podejście wprowadza dodatkowe etapy w procesie produkcji, co może wprowadzać nieefektywności i zwiększać ryzyko błędów. Indywidualne dopasowanie części, z kolei, jest metodą stosowaną w produkcji jednostkowej lub małoseryjnej, gdzie komponenty są dostosowywane do specyficznych wymagań. W produkcji masowej, gdzie skala i tempo produkcji są kluczowe, takie podejścia są nieefektywne i sprzeczne z zasadami optymalizacji procesów produkcyjnych. W praktyce, zrozumienie, jak różne metody wpływają na wydajność i jakość produkcji, jest kluczowe dla osiągnięcia sukcesu w branży.

Pytanie 29

Rysunek przedstawia wszystkie elementy składające się na dane urządzenie

A. czynnościowy

B. złożeniowy

C. wykonawczy

D. operacyjny

Rysunek złożeniowy to dokumentacja techniczna, która przedstawia wszystkie części składające się na dane urządzenie oraz ich wzajemne relacje. W inżynierii mechanicznej oraz produkcji, rysunki złożeniowe są kluczowe, ponieważ umożliwiają projektantom, inżynierom i technikom zrozumienie skomplikowanej struktury urządzenia. Przykładem zastosowania rysunku złożeniowego może być konstrukcja nowego silnika, gdzie każdy komponent, od tłoków po wał korbowy, musi być dokładnie zdefiniowany, aby zapewnić właściwe funkcjonowanie całego systemu. Dobre praktyki inżynieryjne nakazują stosowanie standardów, takich jak ISO 128, które regulują zasady rysunków technicznych i zapewniają ich zrozumiałość oraz jednoznaczność. Zrozumienie dokumentacji złożeniowej jest niezbędne także w procesie serwisowania urządzeń, gdzie technicy muszą wiedzieć, jak zdemontować i złożyć mechanizmy z zachowaniem ich funkcjonalności.

Pytanie 30

Podczas montażu mechanizmu przedstawionego na rysunku należy zwrócić szczególną uwagę, aby

A. wkręcanie i wykręcanie odbywało się skokowo.

B. przy obracaniu śruby w obie strony występowało bicie.

C. nakrętka miała luzy poosiowe względem śruby.

D. oś nakrętki ściśle pokrywała się z osią śruby.

Odpowiedź wskazująca, że oś nakrętki ściśle pokrywa się z osią śruby, jest kluczowa dla prawidłowego funkcjonowania mechanizmu. Precyzyjne wycentrowanie osi nakrętki i śruby minimalizuje ryzyko występowania luzów oraz zapobiega ewentualnym uszkodzeniom elementów mechanicznych. W praktyce oznacza to, że podczas montażu należy stosować narzędzia do precyzyjnego ustawienia, takie jak suwmiarki czy poziomice, aby zapewnić idealne dopasowanie. W branży inżynieryjnej, stosowanie takich praktyk jest zgodne z normami ISO, które podkreślają znaczenie precyzji w montażu mechanizmów. Dobrze zmontowany mechanizm nie tylko działa efektywniej, ale także ma dłuższą żywotność, co jest istotne w kontekście obniżenia kosztów eksploatacji. Poprawne ułożenie osi jest również istotne w kontekście bezpieczeństwa, gdyż niewłaściwie zamontowane elementy mogą prowadzić do awarii i zagrożenia dla użytkowników.

Pytanie 31

Czas montażu 24 sztuk motoreduktorów wynosi 12 godzin, zatem takt ich montażu to

A. 300 minut

B. 30 minut

C. 75 minut

D. 750 minut

Wybór odpowiedzi innych niż 30 minut może wynikać z nieprawidłowego zrozumienia pojęcia taktu montażu oraz błędnego przeliczenia czasu całkowitego na czas jednostkowy. Przykładowo, odpowiedzi takie jak 750 minut, 75 minut czy 300 minut nie uwzględniają właściwego podziału całkowitego czasu montażu przez liczbę motoreduktorów. Często pojawia się błąd polegający na przyjęciu błędnego założenia, że czas montażu powinien być związany z innymi jednostkami pomiaru, co prowadzi do nieporozumień. Ponadto, niektórzy mogą mylnie sądzić, że czas montażu na jeden motoreduktor powinien być w proporcjonalny sposób powiązany z długością całego okresu montażu bez uwzględnienia ilości produkowanych elementów. To pokazuje, jak kluczowe jest zrozumienie relacji między czasem a ilością w kontekście efektywności produkcji. W praktyce, brak dobrze zdefiniowanego taktu montażu może prowadzić do nieefektywności, większych kosztów operacyjnych oraz opóźnień w dostawach. Dlatego tak istotne jest, aby przed podjęciem decyzji o wyborze odpowiedzi dokładnie przeanalizować dane i zrozumieć, jak zastosować odpowiednie wzory i zasady do obliczeń związanych z montażem.

Pytanie 32

Dokument, który stanowi podstawę do stworzenia procesu technologicznego montażu, to

A. instrukcja montażu produktu

B. instrukcja weryfikacji montażu

C. schemat montażu produktu

D. karta technologiczna do montażu

Właściwie to dobór dokumentów takich jak instrukcja montażu, instrukcja kontroli czy karta technologiczna nie jest najlepszym pomysłem, bo każde z nich ma swoją rolę w produkcji. Instrukcja montażu zazwyczaj mówi, co trzeba zrobić krok po kroku, ale nie ma tam rysunków, które by ułatwiły zrozumienie. Instrukcja kontroli z kolei skupia się na tym, jak sprawdzać jakość, a nie na samym montażu. Karta technologiczna też ma swoje ogólne informacje, ale często brakuje w niej szczegółowych wskazówek dotyczących konkretnego schematu montażu. Takie dokumenty mogą prowadzić do nieporozumień, co czasem kończy się źle. Błąd polega na myleniu dokumentów operacyjnych z technicznymi, które są kluczowe do poprawnego wykonania zadania. Często ludzie nie zauważają, że skuteczne wykonanie montażu wymaga nie tylko znajomości procedur, ale też wizualizacji całego procesu, co właśnie zapewniają schematy montażowe.

Pytanie 33

Jakie narzędzie powinno się zastosować do wykonania nakiełka w wale?

A. Wiertła

B. Pogłębiacza stożkowego

C. Pogłębiacza czołowego

D. Nawiertaka

Nawiertak jest narzędziem zaprojektowanym specjalnie do wykonywania nakiełków w wałach, co jest kluczowym procesem w wielu zastosowaniach inżynieryjnych i produkcyjnych. Nakiełkowanie to technika, która polega na wytwarzaniu precyzyjnych otworów, które będą służyć do dalszej obróbki lub montażu. Nawiertaki charakteryzują się specyficznym kształtem oraz geometrią ostrzy, co umożliwia efektywne usuwanie materiału bez ryzyka uszkodzenia otaczającej struktury. Przykładem ich zastosowania jest przygotowanie otworów pod łożyska, co wymaga znacznej dokładności i stabilności. Zgodnie z normami ISO, proces nakiełkowania powinien być przeprowadzany z wykorzystaniem narzędzi, które zapewniają odpowiednią jakość wykonania oraz minimalizują ryzyko błędów w późniejszych etapach produkcji. Stosowanie nawiertaków w praktyce inżynieryjnej jest zgodne z dobrą praktyką, ponieważ pozwala na osiągnięcie wysokiej precyzji oraz redukcję kosztów związanych z ewentualnymi poprawkami.

Pytanie 34

Aby uniknąć uszkodzenia łożyska w postaci zatarcia, nie powinno się podejmować działań korygujących, takich jak

A. dobór nowego środka smarnego lub zmiana sposobu montażu

B. korekcja montażu, zastosowanie obciążenia wstępnego lub wybór innego typu łożyska

C. zwiększenie wcisku i podniesienie ilości oleju

D. użycie bardziej miękkiego smaru oraz unikanie nagłych przyspieszeń

Zwiększenie wcisku oraz zwiększenie ilości oleju to działania, które mogą prowadzić do poprawy pracy łożysk i zmniejszenia ryzyka ich zatarcia. W przypadku łożysk, odpowiednie smarowanie jest kluczowe dla ich długowieczności i prawidłowego funkcjonowania. Zwiększona ilość oleju zapewnia lepsze smarowanie, co zmniejsza tarcie i ryzyko przegrzania. W praktyce, w przypadku łożysk w maszynach przemysłowych, stosuje się różne metody smarowania, takie jak smarowanie olejowe lub smarowanie z zastosowaniem smarów stałych. Warto również zauważyć, że zwiększenie wcisku może zmniejszyć luz w łożysku, co poprawia jego stabilność oraz wydajność. Zgodnie z normami ISO 281, odpowiedni dobór smaru oraz kontrola warunków eksploatacyjnych to kluczowe aspekty dla zapewnienia optymalnych parametrów pracy łożysk. Dlatego w kontekście zapobiegania zatarciom łożysk, te działania są nie tylko uzasadnione, ale wręcz zalecane.

Pytanie 35

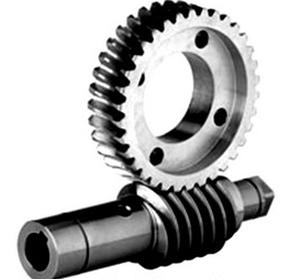

Podczas montażu przekładni ślimakowej, przedstawionej na rysunku, oś ślimaka i oś ślimacznicy powinny być położone względem siebie pod kątem

A. 90°

B. 180°

C. 135°

D. 45°

W przypadku montażu przekładni ślimakowej kluczowym elementem jest prawidłowe ustawienie osi ślimaka oraz ślimacznicy względem siebie. Ustawienie ich pod kątem prostym, czyli 90°, jest zgodne z normami branżowymi i zapewnia optymalne zazębianie. Taki układ pozwala na efektywne przenoszenie momentu obrotowego oraz minimalizuje ryzyko wystąpienia nadmiernego zużycia komponentów. Zęby ślimaka wchodzą w interakcję ze zębami ślimacznicy w sposób, który umożliwia płynny ruch i redukuje straty energii. W praktyce, stosowanie przekładni ślimakowych o kącie 90° jest powszechnym rozwiązaniem w wielu aplikacjach, takich jak napędy w urządzeniach przemysłowych czy w mechanizmach regulujących ruch. Przykładowo, w przemyśle motoryzacyjnym, poprawne ustawienie osi w napędach przekładniowych jest niezbędne dla zapewnienia długowieczności i niezawodności układu napędowego. Z tego powodu, znajomość i stosowanie prawidłowych kątów montażowych jest nieodzowną częścią pracy inżynierów w branży mechanicznej.

Pytanie 36

Jakie połączenie powinno być zastosowane do zamocowania obręczy na kole jezdnym pojazdu szynowego?

A. Gwintowe

B. Skurczowe

C. Spawane

D. Nitowe

Wybór połączeń spawanych, nitowych czy gwintowych do osadzania obręczy na kole jezdnym pojazdu szynowego wiąże się z pewnymi fundamentalnymi ograniczeniami w kontekście trwałości i bezpieczeństwa. Połączenia spawane mogą wprowadzać niepożądane naprężenia w materiałach, co prowadzi do osłabienia struktury i zwiększonego ryzyka awarii, szczególnie w warunkach dynamicznych, jakie panują podczas jazdy pojazdów szynowych. Spawanie może także powodować lokalne zmiany właściwości materiałowych, co jest szczególnie problematyczne w przypadku materiałów o wysokich wymaganiach wytrzymałościowych. Połączenia nitowe, chociaż mogą być stosowane w niektórych konstrukcjach, nie zapewniają tak efektywnego przenoszenia obciążeń jak połączenia skurczowe. Dodatkowo, nity mogą z czasem ulegać korozji oraz luzowaniu, co negatywnie wpływa na stabilność połączenia. Z kolei połączenia gwintowe, choć użyteczne w wielu zastosowaniach, są niewystarczające w kontekście obciążeń na kołach szynowych, gdzie wymagana jest znacznie wyższa nośność oraz odporność na wpływy mechaniczne. W praktyce zapotrzebowanie na wyspecjalizowane i niezawodne technologie w pojazdach szynowych wymaga stosowania rozwiązań skurczowych, które są sprawdzone i zgodne z najlepszymi praktykami w branży, co czyni inne metody nieodpowiednimi dla tego typu zastosowań.

Pytanie 37

W celu uniknięcia uszkodzenia łożyska w formie zatarcia nie powinno się przeprowadzać działań naprawczych w postaci

A. wyboru nowego środka smarnego lub zmiany metody montażu

B. zwiększenia wcisku i zwiększenia ilości oleju

C. użycia bardziej miękkiego smaru oraz unikania nagłych przyspieszeń

D. korekcji montażu, wprowadzenia obciążenia wstępnego lub doboru innego typu łożyska

Zwiększenie wcisku oraz ilości oleju w łożysku jest kluczowe dla zapewnienia jego prawidłowego funkcjonowania i trwałości. Wysokiej jakości smarowanie zmniejsza tarcie między ruchomymi elementami łożyska, co zapobiega ich zatarciu. Zwiększenie ilości oleju pozwala na lepsze odprowadzanie ciepła oraz skuteczniejsze smarowanie, co jest istotne w przypadku łożysk pracujących w trudnych warunkach. Przykładem zastosowania tej praktyki może być łożysko w silniku elektrycznym, gdzie odpowiednia ilość oleju zapewnia długotrwałe działanie, a zbyt mała ilość może prowadzić do przegrzania i uszkodzenia. Standardy branżowe, takie jak ISO 6743, określają wymagania dotyczące olejów i smarów, co może pomóc w doborze odpowiedniego środka smarnego. Dlatego zwiększenie wcisku oraz ilości oleju to działania zgodne z najlepszymi praktykami w dziedzinie inżynierii mechanicznej.

Pytanie 38

Jakie akcesoria należy zastosować do mocowania małych frezów piłkowych?

A. trzpień z pierścieniami i nakrętką

B. uchwyt trójszczękowy

C. imak narzędziowy

D. trzpień rozprężny

Imak narzędziowy, mimo że jest popularnym rozwiązaniem w obróbce, nie jest odpowiednim wyborem do mocowania małych frezów piłkowych. Imaki narzędziowe są zaprojektowane głównie do trzymania większych narzędzi skrawających, co może prowadzić do problemów z precyzyjnym osadzeniem mniejszych frezów. Zbyt luźne mocowanie może skutkować drganiami, co z kolei negatywnie wpływa na jakość obróbki i może prowadzić do szybszego zużycia narzędzi. Trzpień rozprężny, choć jest wygodnym rozwiązaniem do mocowania narzędzi, ma swoje ograniczenia w kontekście małych frezów. Osadzenie narzędzia w takim uchwycie wymaga precyzyjnego dopasowania, co często nie jest możliwe przy bardzo małych średnicach. Takie podejście może prowadzić do zjawisk luzów i niestabilności, co w konsekwencji obniża jakość wykonywanej pracy. Uchwyt trójszczękowy, z drugiej strony, jest przeznaczony do mocowania większych elementów i nie zapewnia takiej precyzji w przypadku małych narzędzi skrawających. Użycie uchwytu trójszczękowego do małych frezów może skutkować nieodpowiednim mocowaniem, co sprzyja jego uszkodzeniu oraz może nie spełniać wymagań dotyczących dokładności obróbczej. W związku z tym, wybór nieodpowiedniego systemu mocowania jest typowym błędem myślowym, który może prowadzić do obniżenia efektywności produkcji oraz zepsucia narzędzi, co w dłuższym czasie generuje dodatkowe koszty.

Pytanie 39

Jaki jest takt montażu dla 25 sztuk amortyzatorów, jeśli czas przeznaczony na produkcję wynosi 250 godzin?
Wykorzystaj podany wzór.

T=60x(F/P)
gdzie F - czas przewidziany na produkcję,
P – ilość sztuk w danym przedziale czasowym

A. 1600

B. 6

C. 600

D. 60

Poprawna odpowiedź wynika z zastosowania wzoru na takt montażu, który jest kluczowym narzędziem w planowaniu produkcji. Wzór T = 60 × (F / P) pozwala na określenie czasu montażu jednej sztuki, gdzie F to całkowity czas produkcji, a P to liczba sztuk. W tym przypadku mamy 250 godzin produkcji oraz 25 sztuk amortyzatorów. Po podstawieniu wartości do wzoru uzyskujemy T = 60 × (250 / 25) = 60 × 10 = 600 sekund. Takt montażu jest istotny dla efektywności procesu produkcyjnego, ponieważ pozwala na optymalizację wykorzystania czasu i zasobów. W praktyce, znajomość taktów montażu pozwala na lepsze planowanie harmonogramów pracy, co prowadzi do zwiększenia wydajności oraz minimalizowania przestojów. W branży produkcyjnej, stosowanie takich obliczeń jest standardem, umożliwiającym ciągłe doskonalenie procesów i dostosowywanie ich do zmieniających się potrzeb rynku.

Pytanie 40

Które narzędzie służy do demontażu i montażu pierścieni osadczych?

A. A.

B. C.

C. D.

D. B.

Wybierając jedną z pozostałych odpowiedzi, mogłeś nie dostrzec kluczowego znaczenia szczypiec do pierścieni osadniczych w kontekście ich zastosowania. Narzędzia, które nie są przeznaczone do pracy z pierścieniami osadczymi, mogą wprowadzać poważne problemy, takie jak uszkodzenie pierścieni lub elementów, które mają być montowane bądź demontowane. Na przykład, użycie zwykłych szczypiec do chwytania pierścieni może prowadzić do ich deformacji, co w konsekwencji może spowodować nieszczelności lub awarie mechaniczne. To z kolei wpływa na trwałość i funkcjonalność całego systemu. Często błędne podejście polega na nieprzemyślanym doborze narzędzi, co pochodzi z przekonania, że wszystkie szczypce mogą być używane zamiennie. W rzeczywistości, specyfika budowy narzędzi do pierścieni osadczych jest niezbędna do uzyskania odpowiedniego chwytu oraz kontroli nad siłą, z jaką pierścień jest montowany lub demontowany. Wybór niewłaściwego narzędzia nie tylko wydłuża czas pracy, ale również zwiększa ryzyko wystąpienia błędów, które mogą prowadzić do kosztownych napraw oraz przestojów w produkcji. Kluczowe jest, aby w każdej sytuacji korzystać z narzędzi dostosowanych do specyficznych zastosowań, co jest zgodne z praktykami zalecanymi w standardach inżynieryjnych.

Rozpocznij nowy egzamin

Powrót do strony głównej
