Informacje o egzaminie:

Zawód: Technik pojazdów samochodowych
Kwalifikacja: MOT.02 - Obsługa, diagnozowanie oraz naprawa mechatronicznych systemów pojazdów samochodowych
Data rozpoczęcia: 9 czerwca 2026 00:20
Data zakończenia: 9 czerwca 2026 00:42

Egzamin zdany!

Wynik: 20/40 punktów (50,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Na rysunku jest przedstawiony sposób regulacji

A. zbieżności kół tylnych.

B. kąta pochylenia koła.

C. zbieżności kół przednich.

D. kąta pochylenia sworznia zwrotnicy.

Wybór odpowiedzi na temat zbieżności kół tylnych jest nietrafiony, bo rysunek jasno pokazuje, że chodzi o regulację kół przednich. Zbieżność kół tylnych to bardziej niszowy temat, bo w kontekście regulacji kierowniczych to przednie koła mają kluczowe znaczenie. One odpowiadają za kierowanie autem i stabilność jazdy. Kąt pochylenia sworznia zwrotnicy, o którym wspomniałeś, dotyczy innego aspektu układu kierowniczego i nie jest bezpośrednio związany z zbieżnością. Pochylenie sworznia wpływa na zachowanie samochodu w zakrętach, ale regulacja zbieżności kół przednich jest bardziej kluczowa dla bezpieczeństwa i stabilności. A kąt pochylenia koła, który można pomylić z regulacją, dotyczy położenia koła i jego kontaktu z drogą, a nie zbieżności. Zrozumienie tych rzeczy jest ważne dla dobrego działania układu kierowniczego. Wielu mechaników myli te pojęcia, co może prowadzić do błędnych regulacji i kłopotów z prowadzeniem auta.

Pytanie 2

Który z elementów samochodu, w sytuacji wykrycia jego uszkodzenia, może zostać poddany potencjalnej naprawie lub regeneracji?

A. Termistor

B. Świeca żarowa

C. Pozystor

D. Alternator

Alternator jest kluczowym podzespołem w samochodzie, odpowiedzialnym za generowanie energii elektrycznej potrzebnej do zasilania układów elektrycznych pojazdu oraz ładowania akumulatora. W przypadku stwierdzenia uszkodzenia alternatora, istnieje wiele możliwości jego naprawy lub regeneracji, co jest zgodne z najlepszymi praktykami w branży motoryzacyjnej. Regeneracja alternatora polega na wymianie zużytych komponentów, takich jak łożyska, szczotki czy diody, co znacząco obniża koszty w porównaniu do zakupu nowego podzespołu. Warto wspomnieć, że regenerowane alternatory często działają równie efektywnie jak nowe, a ich naprawa przyczynia się do zrównoważonego rozwoju, redukując odpady. Prawidłowa analiza problemów związanych z alternatorem, w tym sprawdzenie napięcia ładowania, pozwala na wczesne wykrycie nieprawidłowości i podjęcie działań naprawczych.

Pytanie 3

Na fotografii przedstawione jest zawieszenie

A. półzależne z belką skrętną.

B. półzależne z kolumnami McPhersona.

C. zależne z wahaczami wzdłużnymi.

D. niezależne z belką skrętną.

Jeśli wybrałeś odpowiedź dotyczącą zawieszenia zależnego lub niezależnego, to możliwe, że zaszło jakieś nieporozumienie co do tego, jak te układy działają. Zawieszenie zależne z wahaczami wzdłużnymi czy też niezależne z belką skrętną nie pasują do zdjęcia, które widzimy. Przy zawieszeniu zależnym koła są połączone, przez co mają ograniczoną swobodę ruchu, co nie zgadza się z tym, co widać na fotografii. Tego rodzaju zawieszenie nie zapewnia zbyt dużego komfortu ani stabilności w zakrętach, co czyni je mniej praktycznym w autach osobowych, które powinny spełniać jakieś standardy wygody. Z kolei wspomniane niezależne zawieszenie z belką skrętną to tak naprawdę sprzeczność, ponieważ belka skrętna jest częścią półzależnych układów, a nie niezależnych. Może się zdarzyć, że myślisz, że te terminy są mało istotne, przez co łatwo o pomyłki. W rzeczywistości każdy typ zawieszenia ma swoje konkretne zastosowanie i charakterystyki, które trzeba znać, żeby móc je odpowiednio ocenić. Ignorowanie tych różnic prowadzi tylko do większych niejasności, które mogą wpłynąć na decyzje inżynieryjne oraz praktyczne wykorzystanie technologii w motoryzacji.

Pytanie 4

Na schemacie przedstawiono

A. uzwojenie wirnika alternatora.

B. ogniwa prądu stałego połączone równolegle.

C. mostek prostowniczy alternatora.

D. ogniwa prądu stałego połączone szeregowo.

Wybór odpowiedzi związanej z ogniwami prądu stałego połączonymi równolegle lub szeregowo nie jest właściwy, ponieważ takie połączenia nie odzwierciedlają konstrukcji przedstawionej w schemacie. Ogniwa prądu stałego, niezależnie od sposobu ich połączenia, służą do generowania napięcia stałego, a nie do prostowania prądu przemiennego. W kontekście alternatorów, uzwojenie wirnika jest odpowiedzialne za generowanie prądu przemiennego, a nie za jego prostowanie. Dlatego też, należy zrozumieć, że mostek prostowniczy jest odrębnym elementem, który działa na podstawie diod, umożliwiającym konwersję AC na DC, co jest kluczowym procesem w automatyce samochodowej. Ponadto, wybór mostka prostowniczego zamiast wspomnianych ogniw może być uzasadniony przez fakt, że w wielu aplikacjach elektrycznych, mostki prostownicze są projektowane tak, aby wytrzymywać wysokie przeciążenia prądowe, co jest niezbędne w warunkach rzeczywistych. Ogniwa połączone w sposób równoległy lub szeregowy nie mają zastosowania w kontekście konwersji energii elektrycznej w alternatorach, co czyni te odpowiedzi całkowicie nieadekwatnymi do przedstawionego schematu. Zrozumienie różnic między tymi układami jest kluczowe dla projektowania i diagnozowania systemów elektrycznych.

Pytanie 5

Po przekroczeniu 100 000 km należy zbadać właściwe działanie katalizatora spalin. Najlepszą diagnozę można uzyskać stosując

A. hamowni

B. decybelomierza

C. skanera diagnostycznego OBD

D. analizatora spalin

Decybelomierz to takie narzędzie do mierzenia hałasu, ale nie ma nic wspólnego z badaniem działania katalizatora. Pomiar hałasu nie daje nam informacji o tym, co się dzieje ze spalinami, a to jest kluczowe, żeby właściwie ocenić emisję. Skaner OBD też jest ważny, ale głównie do elektroniki w samochodzie, a nie do analizy chemicznej spalin. Jak mówimy o hamowni, to ona bada moc silnika, ale też nie powie nam nic o tym, co jest w spalinach. Dlatego poleganie na tych metodach przy diagnozowaniu katalizatora to ryzyko, że coś sobie pomylimy w ocenie stanu technicznego auta. Każda z tych metod jest przydatna, ale jeśli chodzi o problemy z katalizatorem, to najlepszym wyborem jest analizator spalin, bo daje nam konkretne dane o emisji i efektywności systemu katalitycznego.

Pytanie 6

Na przedstawionym fragmencie schematu opóźniającego wyłączenie świateł wewnętrznych pojazdu elementy oznaczone jako T1, T2 i T3 to tranzystory:

A. T1 – bipolarny n-p-n
T2 – bipolarny p-n-p
T3 – unipolarny MOSFET

B. T1 – bipolarny p-n-p
T2 – bipolarny n-p-n
T3 – unipolarny MOSFET

C. T1 – bipolarny n-p-n
T2 – bipolarny p-n-p
T3 – unipolarny JFET

D. T1 – bipolarny p-n-p
T2 – bipolarny n-p-n
T3 – unipolarny JFET

W interpretacji tego schematu pojawia się kilka typowych nieporozumień, które łatwo mogą wprowadzić w błąd, zwłaszcza gdy ktoś dopiero zaczyna przygodę z elektroniką samochodową. Najczęstszy błąd polega na myleniu rodzajów tranzystorów bipolarnych – p-n-p i n-p-n – oraz rodzajów tranzystorów polowych (unipolarnych), czyli JFET i MOSFET. Schemat wyraźnie ukazuje charakterystyczny symbol MOSFET-a (bramka, dren, źródło), który różni się od JFET-a – ten ostatni miałby bardzo wyraźny symbol kanału i złącza typu p-n. Stosowanie JFET-ów w roli przełączników dużych prądów, jak w układach opóźniających zasilanie żarówek, jest raczej rzadko spotykane, głównie przez ich ograniczoną wydajność prądową i gorsze parametry przełączania. W praktyce, w takich aplikacjach stosuje się MOSFET-y, które są odporne na zużycie, mają małą rezystancję w stanie załączenia i nie pobierają prądu bramki. Druga kwestia to zamiana miejscami typów tranzystorów bipolarnych. Jeśli T1 byłby n-p-n, a T2 p-n-p, układ nie działałby poprawnie z uwagi na sposób polaryzacji napięć w tej topologii – przy zasilaniu typowym dla motoryzacji (plus na górze, masa na dole), p-n-p w T1 i n-p-n w T2 zapewniają prawidłową sekwencję załączania. Często myląca jest też intuicja, że dowolny tranzystor polowy się nada – ale tylko MOSFET zapewnia pożądaną charakterystykę pracy przy sterowaniu dużym obciążeniem. Warto też pamiętać, iż dobór tych tranzystorów podlega standardom branżowym związanym z niezawodnością i odpornością na zakłócenia elektromagnetyczne. Moim zdaniem, największy błąd myślowy polega właśnie na niedocenieniu znaczenia symboli na schemacie i nieznajomości praktycznych aspektów pracy różnych typów tranzystorów – dlatego warto zwrócić uwagę na te detale podczas analizy podobnych układów.

Pytanie 7

Oprogramowaniem komputerowym oferującym dokumentację techniczną z opcją wyboru modułów zawierających informacje w zakresie konstrukcji, eksploatacji i naprawy różnych podzespołów pojazdów jest

A. CDIF

B. VAG-COM

C. VCDSu

D. ESI[tronic]

ESI[tronic] to zaawansowane oprogramowanie diagnostyczne stworzone przez firmę WERKSTATT i przeznaczone dla warsztatów samochodowych. Oferuje ono kompleksową dokumentację techniczną oraz możliwość wyboru modułów zawierających szczegółowe informacje dotyczące budowy, obsługi i naprawy różnych zespołów pojazdów. Dzięki ESI[tronic], technicy mają dostęp do szczegółowych schematów elektrycznych, instrukcji napraw, procedur diagnostycznych i aktualizacji dotyczących przepisów serwisowych. Program ten jest zgodny z normami branżowymi i wspiera techników w ich codziennej pracy, zwiększając efektywność diagnostyki oraz jakości świadczonych usług. Na przykład, użytkownicy ESI[tronic] mogą korzystać z funkcji skanowania, które automatycznie identyfikuje błędy w systemach pojazdu, co pozwala na szybkie i precyzyjne diagnozowanie usterek.

Pytanie 8

Co jest używane do oceny wydajności diody prostowniczej, która znajduje się w systemie sterującym?

A. multimetr uniwersalny

B. skaner diagnostyczny OBD

C. manometr

D. woltomierz

Multimetr uniwersalny to narzędzie, które łączy w sobie funkcje różnych przyrządów pomiarowych, co czyni go niezwykle wszechstronnym i przydatnym w diagnostyce elektronicznej. W kontekście sprawdzania diody prostowniczej, multimetr umożliwia pomiar zarówno napięcia, jak i oporności, a także sprawdzenie, czy dioda przewodzi prąd w odpowiednim kierunku. W przypadku diody prostowniczej, właściwa sprawność oznacza, że powinna pozwalać na przepływ prądu w jednym kierunku i blokować go w przeciwnym. Przykładowo, w przypadku uszkodzenia diody, multimetr może wykazać nieskończoną oporność w kierunku blokowanym, co wskazuje na jej awarię. Zgodnie z branżowymi standardami, prawidłowe użycie multimetru jest kluczowe w diagnozowaniu problemów w układach elektronicznych, co podkreśla znaczenie tego narzędzia w codziennej praktyce inżynierskiej.

Pytanie 9

Napięcie znamionowe pojedynczego ogniwa akumulatora kwasowo-ołowiowego wynosi

A. 6,2 V

B. 2,1 V

C. 1,2 V

D. 4,1 V

Napięcie znamionowe pojedynczego ogniwa akumulatora kwasowo-ołowiowego wynosi właśnie 2,1 V i to jest taka wartość, którą można spotkać praktycznie w każdym katalogu producenta, czy na egzaminach zawodowych. To napięcie odnosi się do w pełni naładowanego ogniwa podczas spoczynku, w standardowych warunkach – czyli temperatura otoczenia około 25°C i brak podłączonego obciążenia. W praktyce w akumulatorach samochodowych czy przemysłowych te ogniwa łączone są szeregowo, żeby uzyskać np. 12 V (czyli 6 ogniw × 2,1 V = 12,6 V), co pozwala na zasilanie rozrusznika czy instalacji auta. Moim zdaniem, znajomość tej wartości to podstawa dla każdego elektryka, ale też mechanika czy energetyka. Często ludzie mylą napięcie chwilowe z napięciem nominalnym – tutaj chodzi właśnie o napięcie znamionowe, czyli takie, na którym opieramy dobór i eksploatację akumulatora. Jeśli napięcie pojedynczego ogniwa spadnie poniżej 1,8 V, to już mówimy o rozładowaniu i z punktu widzenia trwałości ogniwa niewskazane jest głębokie rozładowywanie. W praktyce, nawet przy ładowaniu, napięcie może chwilowo wzrosnąć powyżej, ale to 2,1 V jest uznawane za standard branżowy – potwierdzone w podręcznikach SEP, u producentów i na szkoleniach zawodowych. Warto też pamiętać, że inne technologie (np. niklowo-kadmowe) mają zupełnie inne napięcia – stąd ważne jest, by nie mylić różnych rodzajów ogniw!

Pytanie 10

System elektronicznej blokady mechanizmu różnicowego w pojazdach samochodowych zazwyczaj określa się jako

A. EPP

B. EBD

C. EDS

D. ESP

Odpowiedzi EPP, EBD oraz ESP, mimo że związane z systemami wspomagania pojazdów, nie odnoszą się do blokady mechanizmu różnicowego. EPP (Electronic Power Program) to system, który nie istnieje w standardowej terminologii motoryzacyjnej i nie odnosi się do blokady różnicowej. EBD (Electronic Brakeforce Distribution) to system, który optymalizuje siłę hamowania pomiędzy osiami, ale nie ma bezpośredniego wpływu na kontrolę momentu obrotowego poszczególnych kół w kontekście poślizgu. Z kolei ESP (Electronic Stability Program) to system, który pomaga utrzymać stabilność pojazdu podczas jazdy w trudnych warunkach, ale jego głównym celem jest zapobieganie poślizgom i utracie kontroli, a nie blokowanie mechanizmu różnicowego. Typowym błędem przy podejmowaniu decyzji w kontekście tych systemów jest mylenie ich funkcji, co może prowadzić do nieprawidłowych wniosków na temat ich zastosowania i wpływu na bezpieczeństwo jazdy. Każdy z tych systemów ma swoje specyficzne funkcje i zastosowania, które są od siebie wyraźnie różne. Dlatego kluczowe jest zrozumienie, jak każdy z tych systemów działa, aby móc właściwie ocenić ich rolę w kontekście bezpieczeństwa i efektywności pojazdu.

Pytanie 11

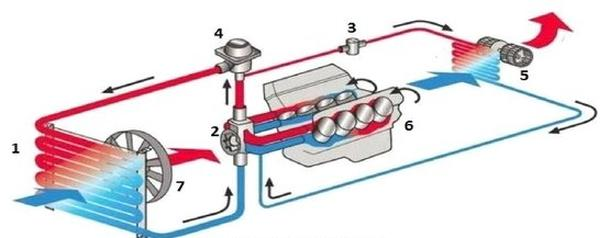

Na rysunku przedstawiono układ

A. chłodzenia.

B. klimatyzacji.

C. zasilania.

D. doładowania.

Poprawna odpowiedź to układ chłodzenia, który jest kluczowym elementem w wielu zastosowaniach technicznych, zwłaszcza w silnikach spalinowych, gdzie efektywne odprowadzanie ciepła jest niezbędne do zapewnienia optymalnej pracy. Na rysunku widoczne są charakterystyczne elementy, takie jak radiator, który ma za zadanie wymianę ciepła z otoczeniem oraz przewody doprowadzające i odprowadzające ciecz chłodzącą. W praktyce, ciecz ta krąży w zamkniętym obiegu, odbierając ciepło z silnika i odprowadzając je, co zapobiega przegrzewaniu się jednostki napędowej. Współczesne standardy, takie jak normy ISO dotyczące systemów chłodzenia, podkreślają znaczenie odpowiedniej konstrukcji układów chłodzenia, aby zwiększyć ich efektywność i żywotność. Prawidłowe dobranie komponentów oraz ich regularne serwisowanie są kluczowe dla zapewnienia bezpieczeństwa i niezawodności systemu.

Pytanie 12

Jak nazywa się proces wykańczania powierzchni cylindrów w trakcie remontu?

A. roztaczanie

B. honowanie

C. szlifowanie

D. frezowanie

Planowanie, szlifowanie i roztaczanie to procesy obróbcze, które mają swoje specyficzne zastosowania, ale nie są odpowiednie do wykańczania powierzchni cylindrów w kontekście naprawy. Planowanie jest techniką, która zazwyczaj używana jest do obróbki powierzchni płaskich, co znacznie odbiega od charakterystyki cylindrów, które wymagają zachowania krzywizny i precyzyjnych wymiarów. Szlifowanie, choć może poprawić gładkość powierzchni, w porównaniu do honowania jest mniej precyzyjne i nie jest zoptymalizowane pod kątem uzyskania odpowiednich tolerancji dla cylindrów. Natomiast roztaczanie, które polega na powiększaniu średnicy otworów, jest procesem, który ogranicza się do korygowania wymiarów, a nie do precyzyjnego wykończenia powierzchni. Wszystkie te metody mogą prowadzić do zbyt dużych tolerancji lub niewłaściwej geometrii, co skutkuje problemami w funkcjonowaniu silnika lub innych mechanizmów. Zrozumienie, jakie techniki są odpowiednie do konkretnego zastosowania, jest kluczowe w inżynierii mechanicznej, a honowanie jako metoda obróbcza wymaga szczególnej uwagi ze względu na swoje unikalne zalety w kontekście napraw cylindrów.

Pytanie 13

Który z podanych systemów bezpieczeństwa aktywnego obejmuje agregat hydrauliczny z układem sterującym, czujnik prędkości obrotowej kół, czujnik kąta obrotu kierownicy, czujnik obrotu nadwozia wokół osi pionowej oraz czujnik przyspieszenia poprzecznego?

A. Stabilizacji toru jazdy

B. Zapobiegania poślizgowi kół

C. Regulacji prędkości adaptacyjnej

D. Zapobiegania blokowaniu kół

Wybór innych odpowiedzi, takich jak adaptacyjna regulacja prędkości, zapobieganie poślizgowi kół czy zapobieganie blokowaniu się kół, wskazuje na pewne nieporozumienia dotyczące funkcji i zastosowania tych systemów. Adaptacyjna regulacja prędkości odnosi się do systemu, który automatycznie dostosowuje prędkość pojazdu do warunków drogowych oraz do pojazdów znajdujących się przed nim. Chociaż ma na celu zwiększenie komfortu jazdy i bezpieczeństwa, nie jest bezpośrednio związana z kontrolowaniem stabilności pojazdu. Zapobieganie poślizgowi kół również różni się od stabilizacji toru jazdy. Ten system, znany jako ABS (Anti-lock Braking System), ma za zadanie zapobiegać blokowaniu kół podczas hamowania, co przyczynia się do utrzymania kontroli nad pojazdem, ale nie adresuje kwestii stabilności w zakrętach. Wreszcie, zapobieganie blokowaniu się kół koncentruje się na hamulcach i ich działaniu w ekstremalnych warunkach, co nie obejmuje monitorowania i modyfikowania zachowania całego pojazdu. Zrozumienie różnic między tymi systemami jest kluczowe, aby poprawnie ocenić ich funkcje i zastosowanie w kontekście bezpieczeństwa pojazdów. Współczesne systemy bezpieczeństwa w pojazdach są zaprojektowane zgodnie z zasadami inżynierii, które obejmują analizy ryzyka oraz testy wydajności, zapewniając tym samym wyższy poziom ochrony kierowców i pasażerów.

Pytanie 14

Aby zmierzyć natężenie prądu pobierane ze źródła napięcia przez zamontowaną w pojeździe samochodowym centralkę systemu alarmowego, amperomierz należy włączyć pomiędzy

A. dodatnim biegunem centralki alarmowej a masą źródła napięcia.

B. dodatnim biegunem centralki alarmowej a ujemnym biegunem centralki alarmowej.

C. dodatnim biegunem centralki alarmowej a dodatnim biegunem źródłem napięcia.

D. ujemnym biegunem źródła napięcia a dodatnim biegunem centralki alarmowej.

Często spotykam się z błędnym przekonaniem, że amperomierz można podłączyć „gdzieś obok” czy nawet równolegle do odbiornika, jednak to prowadzi do poważnych nieporozumień. Amperomierz, w przeciwieństwie do woltomierza, służy do pomiaru natężenia prądu, a nie napięcia, więc jego właściwe miejsce to zawsze szeregowo w obwodzie. Jeśli podłączymy go między dodatnim a ujemnym biegunem centralki alarmowej, tak naprawdę utworzymy nową drogę prądu, kompletnie poza głównym obwodem – amperomierz nic nie pokaże lub co gorsza, dojdzie do zwarcia. Podobnie, łączenie go między ujemnym biegunem źródła a dodatnim biegunem centralki nie odzwierciedla rzeczywistego przepływu prądu przez centralkę, bo w tej konfiguracji amperomierz nie znajduje się w ciągłości głównej ścieżki prądowej. Częsty błąd polega też na podpinaniu amperomierza między dodatnim biegunem centralki a masą – w samochodach masa jest oczywiście połączona z ujemnym biegunem akumulatora, ale miernik wtedy nie mierzy prądu płynącego przez centralkę, tylko może zamykać różne niezamierzone obwody. Wynika to z nieprzemyślenia, jak w rzeczywistości płynie prąd: zawsze od dodatniego bieguna źródła, przez odbiornik (tu centralkę) do masy, czyli do minusa. Żeby amperomierz dobrze spełnił swoje zadanie, trzeba go wpiąć dokładnie tam, gdzie prąd wpływa do urządzenia, czyli między dodatni biegun źródła zasilania a dodatni biegun centralki. To podejście gwarantuje poprawny wynik i bezpieczeństwo urządzeń. Takie niuanse często pomija się na szybko, ale w praktyce warsztatowej – i na egzaminach – bez tej wiedzy ani rusz. Moim zdaniem warto zawsze wyobrazić sobie, którędy płynie prąd i gdzie w tym „łańcuchu” powinien znaleźć się amperomierz, żeby nie popełnić prostego, a kosztownego błędu.

Pytanie 15

Czujnik położenia przepustnicy diagnozuje się w zakresie

A. ilości powietrza pobieranego przez silnik.

B. kąta uchylenia.

C. momentu obrotowego.

D. prędkości obrotowej silnika.

Czujnik położenia przepustnicy to jeden z kluczowych elementów współczesnych układów sterowania silnikiem. Jego głównym zadaniem jest precyzyjne określenie kąta uchylenia przepustnicy. Ta informacja trafia bezpośrednio do sterownika silnika (ECU), który na jej podstawie reguluje dawkę paliwa, czas zapłonu oraz inne parametry pracy jednostki napędowej. Moim zdaniem trudno przecenić znaczenie prawidłowo działającego czujnika TPS (Throttle Position Sensor), bo nawet niewielkie przekłamania potrafią przełożyć się na wyraźne pogorszenie dynamiki czy wzrost zużycia paliwa. W codziennej pracy warsztatowej najczęściej diagnozuje się ten czujnik, mierząc czy sygnał napięciowy zmienia się płynnie wraz z ruchem przepustnicy. Standardem branżowym jest, by czujnik położenia przepustnicy działał dokładnie w zakresie kąta uchylenia – to właśnie ten parametr monitorujemy podczas diagnostyki, a nie inne wielkości. Dodatkowo, dzięki tej informacji ECU potrafi wykrywać sytuacje takie jak pełne otwarcie przepustnicy (WOT) czy bieg jałowy, co ma kluczowe znaczenie dla prawidłowej pracy silnika, zwłaszcza w silnikach benzynowych z elektronicznym sterowaniem.

Pytanie 16

Zakres czynności związanych z obsługą i diagnostyką zdemontowanego rozrusznika na stanowisku kontrolno-pomiarowym nie obejmuje sprawdzenia

A. pracy pod obciążeniem.

B. mechanizmu sprzęgającego.

C. cewki elektromagnetycznej.

D. stanu łożysk wirnika.

Wiele osób myli pojęcia związane z diagnostyką rozrusznika na stanowisku kontrolno-pomiarowym, bo często wydaje się, że wszystkie parametry da się sprawdzić poza pojazdem. Tymczasem cewka elektromagnetyczna jest jednym z podstawowych elementów do zweryfikowania po demontażu – wystarczy multimetr i odpowiednia wiedza, żeby zbadać jej rezystancję oraz sprawdzić, czy nie występują zwarcia lub przerwy. Podobnie z mechanizmem sprzęgającym, bo oględziny oraz testy manualne pozwalają ocenić, czy sprzęgło się zacina lub czy zębatka nie jest uszkodzona. Stan łożysk wirnika ocenia się przez obracanie wału rozrusznika w dłoniach i sprawdzanie, czy nie słychać nietypowych dźwięków albo czy nie pojawiają się luzy – do tego nie są potrzebne żadne zaawansowane urządzenia. Największy błąd wynika z przekonania, że wszystko można sprawdzić na stole warsztatowym, podczas gdy praca pod obciążeniem wymaga już specjalnego symulatora lub zamontowania rozrusznika w pojeździe i testowania w praktyce. Większość problemów z rozrusznikami wynika z awarii mechanicznych lub elektrycznych, które można zlokalizować prostymi testami, ale nie da się w pełni odtworzyć warunków rzeczywistego rozruchu poza silnikiem. Moim zdaniem warto zawsze wiedzieć, które czynności rzeczywiście są możliwe do wykonania na stanowisku kontrolno-pomiarowym, bo to pozwala uniknąć niepotrzebnych pomyłek w diagnozie i sprawniej planować naprawy. W codziennej praktyce warsztatowej takie rozróżnienie jest kluczowe i pozwala lepiej interpretować uzyskane wyniki pomiarów.

Pytanie 17

Jakie metody stosuje się do łączenia elementów nadwozia podczas napraw blacharskich?

A. spawania metodą MIG-MAG

B. zgrzewania punktowego

C. zgrzewania liniowego

D. spawania gazowego

Spawanie metodą MIG-MAG (Metal Inert Gas - Metal Active Gas) jest jedną z najczęściej stosowanych technologii w blacharstwie, szczególnie przy łączeniu elementów nadwozia pojazdów. Metoda ta charakteryzuje się dużą wszechstronnością, pozwala na spawanie różnych rodzajów stali, a także aluminium i jego stopów. Dzięki zastosowaniu gazów osłonowych, takich jak argon czy dwutlenek węgla, proces jest kontrolowany, co minimalizuje ryzyko powstawania wad spawalniczych. Spawanie MIG-MAG zapewnia wysoką jakość połączeń, co jest kluczowe w kontekście bezpieczeństwa i trwałości konstrukcji pojazdów. W praktyce, ta technika jest wykorzystywana zarówno w nowych pojazdach, jak i w procesach naprawczych, gdzie precyzyjne łączenie elementów nadwozia jest niezbędne. Przykłady zastosowań obejmują naprawy blacharskie po wypadkach, gdzie zachowanie integralności strukturalnej jest priorytetem.

Pytanie 18

Którym symbolem na schemacie elektrycznym oznaczono sterownik układu ESP?

A. E11

B. Z3

C. O2

D. S6

Wielu osobom wydaje się, że sterownik ESP może być oznaczony innym symbolem niż E11, zwłaszcza gdy na schemacie pojawiają się takie oznaczenia jak Z3, O2 czy S6. To często wynika z przekonania, że literka „Z” sugeruje zespół sterujący, „O” – element związany z komunikacją (np. CAN), a „S” – przełącznik lub czujnik. Takie myślenie bierze się najczęściej z prób zgadywania na podstawie pierwszej litery symbolu, bez dokładnego przyjrzenia się funkcji elementu w całym układzie. Tymczasem w dokumentacji technicznej i schematach branżowych obowiązują pewne standardy – sterowniki elektroniczne dla systemów bezpieczeństwa, jak ESP, klasycznie mają oznaczenia zaczynające się od „E”. Z3 to w większości przypadków przekaźnik albo element wykonawczy, a nie jednostka decyzyjna. O2 wyraźnie powiązane jest z magistralą CAN, co wynika nawet z graficznego przedstawienia – to raczej moduł komunikacyjny, a nie sterownik główny. S6 natomiast, zgodnie z logiką i powszechną nomenklaturą, to najczęściej przełącznik, styk, ewentualnie czujnik. Słyszałem, że niektórzy patrzą tylko na połączenia przewodów i próbują wyciągnąć wnioski z samego układu linii, ale w praktyce bez znajomości oznaczeń można się łatwo pomylić. Moim zdaniem najczęściej popełnianym tu błędem jest nieuwzględnienie branżowych norm i trzymanie się własnych skojarzeń. Standardy są po to, żeby ułatwiać życie, szczególnie gdy pracujemy z dokumentacją techniczną czy podczas diagnostyki skomplikowanych układów w samochodach. Dlatego warto utrwalić sobie te najczęściej spotykane symbole i nie popadać w pułapkę domysłów.

Pytanie 19

Wykorzystując informacje zapisane w tabeli oblicz, jaki będzie całkowity koszt usunięcia usterki w systemie parktronic, jeżeli do wymiany są trzy tylne czujniki oraz wiązka elektryczna w zderzaku, a naprawa zajmie 3 godziny.

L.p.	Wartość jednostkowa części (podzespołu)	Wartość [PLN]
1.	Czujnik parkowania	30,00
2.	Wiązka elektryczna	120,00
L.p.	Wykonana usługa (czynność)
1.	Kasowanie błędów za pomocą testera	50,00
2.	Roboczogodzina pracy mechanika	50,00

A. 410,00 PLN

B. 200,00 PLN

C. 250,00 PLN

D. 360,00 PLN

Wybór innych wartości kosztów wskazuje na błędne zrozumienie lub pominięcie kluczowych elementów kalkulacji. W przypadku odpowiedzi 200,00 PLN, możliwe, że użytkownik zignorował znaczną część kosztów związanych z robocizną i częściami zamiennymi. Z kolei 250,00 PLN wydaje się niewystarczające, co może sugerować, że użytkownik nie uwzględnił pełnego zakresu wymiany czujników oraz wiązki elektrycznej. Wybór 410,00 PLN może wskazywać na zawyżenie kosztów robocizny lub części, co jest błędem analitycznym polegającym na nieprecyzyjnym oszacowaniu wartości rynkowych. W kontekście praktyki, ważne jest, aby szczegółowo analizować każdą pozycję kosztową, a nie tylko szacować ogólnie, co często prowadzi do pomyłek. Typowe błędy myślowe w tego rodzaju problemach to niepełne uwzględnienie wszystkich niezbędnych elementów kosztowych bądź przyjmowanie założeń bez podstawowych danych. Aby uniknąć takich sytuacji, warto korzystać z dokumentacji i standardowych cenników w branży motoryzacyjnej, które pomagają w dokładnym określeniu kosztów związanych z usługami naprawczymi.

Pytanie 20

Serwis działa od poniedziałku do piątku w dwóch zmianach, a w soboty w jednej. Na każdej zmianie pracują dwaj pracownicy. W czasie zmiany jeden mechanik wymienia olej w trzech silnikach, stosując 4 litry oleju do każdego z nich. Ile litrów oleju silnikowego oraz filtrów oleju wymienia serwis samochodowy w ciągu tygodnia?

A. 142 litry oleju i 33 filtry

B. 142 litry oleju i 66 filtrów

C. 264 litry oleju i 66 filtrów

D. 264 litry oleju i 33 filtry

Analizując błędne odpowiedzi, można zauważyć kilka typowych pułapek myślowych. W przypadku nieprawidłowych obliczeń, często zdarza się pomijanie pełnego zakresu zmian w tygodniu. Na przykład, niektóre odpowiedzi mogą nie uwzględniać sobotniej zmiany lub mylić liczbę silników do obsługi. Ważne jest, aby pamiętać, że każdy mechanik może wymienić olej w trzech silnikach w ciągu zmiany, co powinno być podstawą obliczeń. W przypadku filtrów, każdy silnik wymaga nowego filtra przy wymianie oleju, co oznacza, że liczba filtrów powinna być równa liczbie silników obsługiwanych w ciągu tygodnia. Takie błędy mogą wynikać z nieprzemyślanej kalkulacji lub nieuwagi przy analizie danych. W praktyce, precyzyjne obliczenia są kluczowe dla prawidłowego zarządzania zapasami i kosztami, co jest niezbędne w każdej działalności serwisowej. Poznanie standardów wymiany oleju i filtrów, a także ich częstotliwości, jest fundamentalne dla zapewnienia wysokiej jakości usług serwisowych.

Pytanie 21

W sytuacji, gdy prędkość obrotowa na biegu jałowym jest zbyt wysoka, w pojeździe wyposażonym w silnik typu ZS z elektronicznym systemem wtrysku paliwa, należy zweryfikować

A. ustawienie przepływomierza powietrza

B. pracę wtryskiwaczy

C. funkcjonowanie czujnika położenia pedału gazu

D. kalibrację kąta wyprzedzenia zapłonu

Wybór ustawienia kąta wyprzedzenia zapłonu, działania wtryskiwaczy lub ustawienia przepływomierza powietrza jako przyczyny zbyt wysokiej prędkości obrotowej biegu jałowego może prowadzić do błędnych wniosków. Kąt wyprzedzenia zapłonu ma wpływ na moment, w którym następuje zapłon mieszanki paliwowo-powietrznej, jednak w przypadku silnika na biegu jałowym, jego regulacja nie jest najważniejsza. Wtryskiwacze, mimo że odpowiadają za dawkowanie paliwa, rzadko są przyczyną problemów z obrotami na biegu jałowym, a ich nieprawidłowe działanie zazwyczaj prowadzi do nierównomiernej pracy silnika przy różnych obrotach, a nie tylko na biegu jałowym. Przepływomierz powietrza również wpływa na pracę silnika, jednak jego ustawienie najczęściej dotyczy parametrów przy pełnym obciążeniu silnika. W rzeczywistości, zbyt duża prędkość obrotowa na biegu jałowym jest najczęściej rezultatem problemów z czujnikiem położenia pedału przyspieszenia, co jest pomijane w tych odpowiedziach. Analizując przyczyny, należy pamiętać, że niewłaściwe rozpoznanie problemu może prowadzić do niepotrzebnych kosztów napraw oraz niewłaściwego działania w trakcie eksploatacji pojazdu.

Pytanie 22

Aby przywrócić prawidłowe działanie instalacji elektrycznej, która funkcjonuje niewłaściwie na skutek utlenienia złącz konektorowych, co należy zrobić?

A. wymienić wszystkie połączenia konektorowe.

B. oczyścić złącza mechanicznie lub chemicznie oraz zabezpieczyć preparatem do konserwacji styków

C. zainstalować nową instalację.

D. polutować oraz zaizolować złącza konektorowe instalacji.

Wymiana instalacji na nową, choć może wydawać się prostym rozwiązaniem, jest kosztowna i czasochłonna. Tego rodzaju podejście jest często nieuzasadnione, zwłaszcza jeśli problem dotyczy jedynie kilku połączeń konektorowych. Wymiana wszystkich połączeń konektorowych również nie jest konieczna, ponieważ może to prowadzić do niepotrzebnego marnotrawstwa materiałów oraz czasu, jeśli jedynie niektóre złącza wymagają konserwacji. Polutowanie i zaizolowanie złącz, mimo że może poprawić ich przewodność, wiąże się z ryzykiem uszkodzenia izolacji, a lutowanie może wprowadzać dodatkowe napięcia w materiałach, co może pogorszyć sytuację. Niewłaściwe zrozumienie problemu utlenienia złączy prowadzi często do nadmiernych działań, zamiast skoncentrowania się na prostych, ale skutecznych metodach konserwacji. Zgodnie z normami, utrzymanie i konserwacja istniejących złączy powinny być preferowane przed ich całkowitą wymianą, co pozwala na oszczędności i zwiększa efektywność zarządzania instalacjami elektrycznymi.

Pytanie 23

Awaria systemu wtrysku paliwa z wtryskiwaczami piezoelektrycznymi, objawiająca się wydłużonym czasem otwierania jednego z wtryskiwaczy, jest naprawiana poprzez

A. wymianę uszkodzonego wtryskiwacza

B. przeprogramowanie jednostki sterującej silnika dla uszkodzonego wtryskiwacza

C. zwiększenie napięcia sterującego dostarczanego do uszkodzonego wtryskiwacza

D. wymianę i zakodowanie uszkodzonego wtryskiwacza

Zwiększanie napięcia sterowania dostarczanego na niesprawny wtryskiwacz to podejście, które wydaje się być logiczne, jednak w rzeczywistości może prowadzić do poważniejszych problemów. Wtryskiwacze piezoelektryczne działają na zasadzie zmiany kształtu pod wpływem napięcia, co oznacza, że ich czas otwarcia jest regulowany przez precyzyjne sygnały sterujące. Zwiększenie napięcia nie rozwiązuje problemu, gdyż może jedynie pogorszyć sytuację, prowadząc do nadmiernego zużycia lub uszkodzenia wtryskiwacza. W przypadku przeprogramowania sterownika silnika, choć może to wpłynąć na sposób, w jaki silnik interpretuje sygnały z wtryskiwacza, nie eliminuje to problemu z uszkodzoną jednostką wykonawczą. Wymiana wtryskiwacza bez odpowiedniego zakodowania również nie przyniesie oczekiwanych rezultatów, ponieważ nowy wtryskiwacz może nie działać poprawnie w systemie, który nie rozpozna jego charakterystyki. Zrozumienie tych zagadnień jest kluczowe dla zapewnienia efektywności i niezawodności systemów wtryskowych. W praktyce, każda interwencja w układ wtryskowy powinna być przeprowadzana zgodnie z zaleceniami producentów oraz obowiązującymi standardami, aby uniknąć kosztownych błędów i utrzymania pojazdu w dobrym stanie technicznym.

Pytanie 24

Multimetrem cyfrowym wykonuje się pomiar

A. natężenia światła.

B. napięcia ładowania.

C. podciśnienia w kolektorze.

D. hałasu związanego z pracą rozrusznika.

Multimetr cyfrowy to jedno z najważniejszych narzędzi w pracy każdego elektryka czy elektromechanika. Pozwala on na pomiar podstawowych wielkości elektrycznych, takich jak napięcie, natężenie prądu czy rezystancja. W kontekście samochodowym najczęściej wykorzystuje się go właśnie do sprawdzania napięcia ładowania akumulatora, czyli tego, czy alternator prawidłowo dostarcza prąd podczas pracy silnika. Standardową praktyką branżową jest pomiar napięcia na zaciskach akumulatora – przy pracującym silniku powinno ono wynosić zazwyczaj od około 13,8 do 14,5 V. Słabsze wartości mogą wskazywać na awarię alternatora albo regulatora napięcia, a zbyt wysokie – na uszkodzenie układu ładowania. Moim zdaniem każdy, kto planuje pracować w serwisie samochodowym, powinien nie tylko umieć poprawnie wykonać taki pomiar, lecz także wyciągać z niego praktyczne wnioski. A jeszcze dodam, że multimetr cyfrowy jest przydatny nie tylko w autach – bez problemu można nim sprawdzić ładowarki, zasilacze komputerowe czy nawet instalacje domowe. Multimetr to taki trochę podstawowy „stetoskop” dla elektronika, więc warto się z nim zaprzyjaźnić, bo weryfikacja napięcia ładowania to podstawa diagnostyki elektrycznej w pojazdach.

Pytanie 25

Jaki układ napędowy występuje w przedstawionym na rysunku pojeździe?

A. Klasyczny.

B. Terenowy.

C. Zblokowany z napędem przednim.

D. Zblokowany z napędem tylnym.

Odpowiedź "Zblokowany z napędem przednim" jest prawidłowa, ponieważ układ napędowy w pojeździe przedstawionym na rysunku ma silnik oraz skrzynię biegów umieszczone z przodu, co skutkuje przekazywaniem napędu na przednie koła. Taki układ, zwany także napędem FWD (Front-Wheel Drive), jest powszechnie stosowany w nowoczesnych samochodach osobowych. Dzięki umiejscowieniu ciężaru silnika nad przednimi kołami, pojazd zapewnia lepszą trakcję, szczególnie w trudnych warunkach drogowych, takich jak deszcz czy śnieg. Dodatkowo, zblokowany napęd przedni pozwala na oszczędność miejsca w kabinie, co przekłada się na większą przestrzeń ładunkową. Zastosowanie tego układu w produkcji samochodów osobowych jest zgodne z najlepszymi praktykami w branży, ponieważ zwiększa efektywność paliwową i zmniejsza zużycie komponentów. Dodatkowo, w kontekście nowoczesnych standardów dotyczących bezpieczeństwa i wydajności, pojazdy z napędem przednim charakteryzują się lepszymi osiągami w zakresie stabilności i kierowalności.

Pytanie 26

Którym z wymienionych przyrządów należy się posłużyć wykonując pomiar podciśnienia w układzie sterowania turbosprężarką?

A. Pirometrem.

B. Wakuometrem.

C. Analizatorem spalin.

D. Decybelomierzem.

Wakuometr to zdecydowanie właściwe narzędzie do mierzenia podciśnienia, zwłaszcza w układach sterowania turbosprężarką. Sam pomiar podciśnienia jest kluczowy przy diagnostyce zarówno pneumatycznych siłowników, jak i zaworów sterujących w nowoczesnych silnikach diesla i benzynowych z doładowaniem. W praktyce wakuometr pozwala sprawdzić, czy wytwarzane podciśnienie (np. przez pompę podciśnienia albo kolektor ssący) mieści się w wymaganych wartościach określonych przez producenta auta. Bez tego pomiaru trudno jednoznacznie zdiagnozować, czy problemem jest uszkodzony zawór, nieszczelność przewodów podciśnienia, czy np. sama turbosprężarka. Takie postępowanie zgodne jest z procedurami serwisowymi zalecanymi przez renomowanych producentów samochodów i przez standardy takich organizacji jak SAE czy BOSCH. Z mojego doświadczenia wynika, że prawidłowy pomiar wakuometrem potrafi zaoszczędzić mnóstwo czasu i pieniędzy – szczególnie gdy turbosprężarka nie osiąga odpowiednich parametrów doładowania. Dobrą praktyką jest też używanie wakuometru do kontroli po naprawie, żeby mieć pewność, że wszystko działa jak należy. Niby proste urządzenie, a jakże niezbędne w warsztacie!

Pytanie 27

Do diagnostyki układu EDC silnika spalinowego należy zastosować program komputerowy

A. Autodata.

B. Bosch ESI.

C. Audatex.

D. Integra Car.

Zdarza się, że podczas nauki techniki motoryzacyjnej można pomylić różne programy komputerowe, bo nazwy bywają zbliżone, a rynek jest mocno nasycony rozmaitym oprogramowaniem. Jednak do diagnostyki układu EDC w silnikach spalinowych nie wystarczy jakikolwiek program związany z motoryzacją. Audatex, chociaż brzmi fachowo, to oprogramowanie wykorzystywane głównie do kosztorysowania napraw powypadkowych, kalkulacji szkód i wyceny części – nie służy do komunikacji z komputerem pokładowym samochodu ani odczytu parametrów pracy silnika. Autodata z kolei to świetna baza danych technicznych, poradników naprawczych i schematów, ale nie jest narzędziem diagnostycznym – nie pozwala na bezpośredni dostęp do sterowników pojazdu, odczyt kodów usterek czy wykonywanie testów elementów układu EDC. Integra Car natomiast to bardziej system do zarządzania warsztatem, obsługi zleceń czy magazynu części, który nie oferuje zaawansowanej diagnostyki elektronicznych układów sterowania silnikiem. Typowym błędem jest utożsamianie oprogramowania warsztatowego z narzędziami diagnostycznymi – a przecież do pracy z EDC niezbędny jest nie tylko odpowiedni interfejs sprzętowy, ale także specjalistyczne oprogramowanie umożliwiające diagnozowanie, analizę parametrów rzeczywistych i przeprowadzanie testów. Tylko takie rozwiązania jak Bosch ESI pozwalają na pełną komunikację z zaawansowanymi systemami sterowania silnikiem diesla. Lepiej zawsze sprawdzić, do czego dany program został zaprojektowany i czy faktycznie wspiera protokoły diagnostyczne wymagane przez nowoczesne systemy wtrysku paliwa. Moim zdaniem warto zapamiętać, że nawet najlepsza baza danych czy narzędzie do obsługi klienta nie zastąpi profesjonalnego narzędzia diagnostycznego.

Pytanie 28

Dokumentację pomiarów elektrycznych alternatora najlepiej przedstawić w postaci

A. wykresów.

B. tabeli wyników.

C. diagramów.

D. rysunków.

Dokumentacja pomiarów elektrycznych alternatora w postaci tabeli wyników to nie tylko wygoda, ale przede wszystkim standard w pracy technika czy inżyniera. Tabela pozwala jasno i przejrzyście przedstawić wartości napięć, prądów, rezystancji lub innych parametrów, które mierzymy podczas diagnostyki alternatora. Przykładowo, masz przed sobą kilka pomiarów napięcia wyjściowego przy różnych obciążeniach – w tabeli wszystko masz w jednym miejscu, możesz porównać od razu wartości, bez konieczności przeszukiwania notatek czy rysunków. Tabela jest też podstawą do późniejszej analizy, np. jeśli trzeba przekazać raport koledze z serwisu czy przechowywać dane do celów archiwizacji – każdy od razu wie, gdzie co znaleźć. Moim zdaniem taka forma dokumentacji zdecydowanie ułatwia pracę, szczególnie gdy trzeba szybko wrócić do wyników albo coś wyjaśnić klientowi. Branżowe normy i procedury serwisowe (np. instrukcje producentów samochodów czy maszyn) wręcz wymagają tworzenia tabel z wynikami pomiarów – chodzi o to, żeby wszystko było czytelne i jednoznaczne oraz żeby można było łatwo wychwycić nieprawidłowości. W praktyce, na podstawie dobrze przygotowanej tabeli można potem bez problemu zestawiać dane do wykresów, jeśli ktoś potrzebuje wizualizacji – ale wszystko zaczyna się od tabeli, bo ona daje solidną podstawę pod dalszą analizę. Taka systematyka to po prostu najlepszy sposób pracy, nawet jeśli wydaje się trochę nudny na pierwszy rzut oka.

Pytanie 29

Przedstawiony na schemacie układ pomiarowy metodą techniczną służy do pomiaru

A. upływności rezystora.

B. dobroci rezystora.

C. odkształceń rezystora.

D. rezystancji rezystora.

To jest tak zwany układ techniczny do pomiaru rezystancji rezystora, który w praktyce stosuje się w bardzo wielu sytuacjach warsztatowych i laboratoryjnych. Działanie tego układu opiera się na prawie Ohma – mierzysz napięcie na rezystorze (za pomocą woltomierza), a jednocześnie prąd płynący przez niego (amperomierzem). Znając oba te parametry, możesz bezpośrednio policzyć wartość rezystancji korzystając z podstawowego wzoru R = U/I. Moim zdaniem, to najbardziej uniwersalny sposób, bo można go użyć nawet gdy nie masz profesjonalnego mostka czy specjalistycznego miernika. W technice pomiarowej ważne jest też umiejętne włączenie przyrządów – woltomierz równolegle, amperomierz szeregowo – dokładnie jak na schemacie. Spotkasz tę metodę przy ocenie stanu elementów w urządzeniach, podczas sprawdzania oporników w naprawianych płytkach, albo w eksperymentach szkolnych. Często początkujący zapominają, że samo mierzenie rezystancji miernikiem czasem nie wystarcza, szczególnie gdy mamy większe prądy lub nietypowe warunki pracy – a taki układ pozwala wtedy uzyskać bardziej wiarygodne wyniki. Warto też pamiętać, że do pomiarów bardzo małych rezystancji stosuje się inne techniki, bo tu wpływ rezystancji przewodów zaczyna być zauważalny. Ale ogólnie – to podstawa w praktyce elektronika i automatyka.

Pytanie 30

Podczas diagnostyki silnika spalinowego z zapłonem iskrowym za pomocą skanera diagnostycznego sprawdzono pracę sondy lambda. Sprawna sonda powinna generować napięcie o wartości

A. w zakresie od 0 do 300 mV.

B. około 1 V.

C. około 1 mV.

D. w zakresie od 150 mV do 700 mV.

Wybór odpowiedzi nieprawidłowych jest często wynikiem nieporozumień dotyczących działania sondy lambda. Sonda ta generuje napięcie w odpowiedzi na zmiany składu spalin, a jej prawidłowe działanie obejmuje zakres napięć od 150 mV do 700 mV. Odpowiedzi wskazujące na wartości poniżej 150 mV, takie jak "w zakresie od 0 do 300 mV", są błędne, ponieważ sonda lambda nie funkcjonuje efektywnie w tak wąskim zakresie. Napięcia w okolicach 1 mV, jak w opcji "około 1 mV", są nieosiągalne dla sprawnej sondy i świadczą o uszkodzeniu lub błędnej kalibracji urządzenia. Podobnie, wybór "około 1 V" nie odzwierciedla rzeczywistych warunków pracy sondy, która operuje w znacznie niższym zakresie napięć. Wartości te prowadzą do błędnych wniosków o stanie silnika, co może skutkować nieefektywnym spalaniem i zwiększoną emisją zanieczyszczeń. Zrozumienie tych parametrów jest kluczowe dla prawidłowej diagnostyki silników spalinowych, a ignorowanie ich może doprowadzić do poważnych błędów w ocenie stanu jednostki napędowej.

Pytanie 31

Widoczny na zdjęciu uszkodzony kondensator ceramiczny w panelu sterowania można zastąpić dowolnym kondensatorem bipolarnym o pojemności

A. 1,0 mF

B. 0,1 µF

C. 10 nF

D. 100 pF

Odpowiedź 0,1 µF jest poprawna, ponieważ wartość oznaczona na kondensatorze ceramicznym, czyli '104', wskazuje, że ma on pojemność 100000 pikofaradów. Przeliczając tę wartość na mikrofarady, dzielimy przez 10^6, co daje 0,1 µF. W kontekście elektroniki, kondensatory ceramiczne o tej pojemności są powszechnie stosowane w różnych aplikacjach, takich jak filtry, stabilizatory napięcia czy układy czasowe. Odpowiedni dobór pojemności kondensatora jest kluczowy dla prawidłowego działania urządzenia, ponieważ zbyt mała pojemność może prowadzić do nieprawidłowego działania układów elektronicznych, podczas gdy zbyt duża może powodować przeciążenia. W branży inżynieryjnej istnieją standardy, takie jak IEC 60384 dla kondensatorów, które określają wymagania dotyczące jakości i wydajności kondensatorów ceramicznych. Zrozumienie oznaczeń oraz właściwego przeliczenia pojemności jest niezbędne dla każdego inżyniera zajmującego się projektowaniem i naprawą obwodów elektronicznych.

Pytanie 32

Po wymianie mikrokontrolera MASTER magistrali CAN w instalacji 12 V pomiar kontrolny napięcia dowolnej szyny względem masy w stanie ustalonym (recesywnym) będzie wynosił około

A. 1,5 V

B. 2,5 V

C. 3,5 V

D. 2,0 V

Odpowiedź 2,5 V jest poprawna, ponieważ w stanie ustalonym (recesywnym) na magistrali CAN napięcia na liniach CAN_H i CAN_L są zrównoważone i wynoszą około 2,5 V. Ta wartość odpowiada standardowi ISO 11898, który definiuje parametry funkcjonowania magistrali CAN. W praktyce, w tym stanie, obie linie są w równowadze, co oznacza, że nie ma żadnych aktywnych sygnałów, a magistrala znajduje się w stanie spoczynku. Taki stan jest istotny dla komunikacji w systemach złożonych, gdzie wiele urządzeń jest podłączonych do jednej magistrali. Utrzymanie prawidłowego napięcia w tym stanie jest kluczowe dla stabilności działania i minimalizowania zakłóceń. Przykład zastosowania to systemy motoryzacyjne, gdzie niezawodność komunikacji CAN jest niezbędna do prawidłowego funkcjonowania różnych podsystemów, takich jak kontrola silnika, układ hamulcowy czy systemy infotainment. W przypadku nieprawidłowego napięcia, istnieje ryzyko awarii całego systemu, co może prowadzić do poważnych konsekwencji operacyjnych.

Pytanie 33

Poniższy oscylogram otrzymany w trakcie wykonywania diagnostyki układu wtrysku ECU potwierdza, że

A. wartość średnia napięcia badanego sygnału równa jest około 5V.

B. częstotliwość badanego sygnału jest równa 533 Hz.

C. współczynnik wypełnienia badanego sygnału wynosi około 6/8 × 100%.

D. okres badanego sygnału równy jest 8 ms.

Odpowiedź dotycząca częstotliwości sygnału wynoszącej 533 Hz jest poprawna, ponieważ na podstawie analizy oscylogramu ustalamy, że okres sygnału wynosi 1,875 ms. Używając wzoru na częstotliwość f = 1/T, gdzie T stanowi okres sygnału, możemy obliczyć częstotliwość jako 533,33 Hz, co po zaokrągleniu daje 533 Hz. W praktyce znajomość częstotliwości sygnału jest kluczowa przy diagnostyce układów elektronicznych, w tym systemów wtrysku paliwa, ponieważ pozwala na ocenę ich prawidłowego funkcjonowania. Częstotliwość sygnału jest istotnym parametrem, który może wpłynąć na efektywność działania silnika, a także na emisję spalin. Utrzymywanie optymalnej częstotliwości sygnału w układach wtryskowych jest zgodne z najlepszymi praktykami w branży motoryzacyjnej oraz normami środowiskowymi, co wpływa na trwałość silnika i jego osiągi.

Pytanie 34

Który z poniższych elementów nie może być naprawiony?

A. Pompa wysokiego ciśnienia.

B. Alternator.

C. Wtryskiwacz oleju napędowego.

D. Cewka zapłonowa.

Cewka zapłonowa jest kluczowym elementem układu zapłonowego silnika spalinowego, który przekształca niskie napięcie z akumulatora w wysokie napięcie niezbędne do wyzwolenia iskry zapłonowej w świecy zapłonowej. W przypadku cewki zapłonowej, uszkodzenie często prowadzi do całkowitego braku działania, co czyni ją elementem, który zazwyczaj nie podlega naprawie, lecz wymaga wymiany. W praktyce, jeżeli cewka wykazuje objawy awarii, takie jak trudności w rozruchu silnika, niestabilna praca na biegu jałowym lub spadek mocy, zaleca się jej wymianę na nową, co jest zgodne z dobrymi praktykami branżowymi, które stawiają bezpieczeństwo i niezawodność na pierwszym miejscu. Warto również zwrócić uwagę na regularne kontrole i diagnostykę układu zapłonowego, aby zapobiegać poważniejszym uszkodzeniom w silniku.

Pytanie 35

Wartość rezystancji uzwojenia pierwotnego sprawnej cewki o napięciu 12V, w klasycznym układzie zapłonowym, zawiera się w przedziale

A. 6–9 Ω

B. 12–15 Ω

C. 0,5–6 Ω

D. 9–12 Ω

Wiele osób sądzi, że wyższa rezystancja uzwojenia pierwotnego cewki zapłonowej jest lepsza, bo chroni elementy układu czy przerywacz, ale to nie do końca tak działa. Zbyt wysoka rezystancja, np. powyżej 6 Ω, bardzo ogranicza prąd płynący przez uzwojenie pierwotne. W efekcie, pole magnetyczne generowane przez cewkę jest zbyt słabe, żeby podczas rozłączenia obwodu wyindukować napięcie zdolne przebić lukę na świecy zapłonowej. To niestety kończy się problemami z zapłonem, szczególnie przy wyższych obrotach silnika albo pod obciążeniem. Gdy cewka ma rezystancję 6–9 Ω czy więcej, układ nie wytworzy iskry o odpowiedniej energii. Z drugiej strony, niektórzy myślą, że jeszcze niższa rezystancja (np. poniżej 0,5 Ω) byłaby korzystna, bo wtedy prąd jest większy, ale to też nie jest prawda – wtedy przerywacz czy tranzystor sterujący szybciej się zużyje lub wręcz spali. Typowym błędem jest też przekładanie parametrów z nowszych układów zapłonowych na klasyczne rozwiązania — na przykład w systemach DIS czy cewkach indywidualnych rzeczywiście bywają inne wartości, ale nie można tego bezpośrednio stosować do klasycznych rozwiązań przerywaczowych. Bezpieczny i wydajny zakres rezystancji, potwierdzony przez producentów i praktykę warsztatową, to właśnie 0,5–6 Ω. Warto zawsze sprawdzać katalogi lub dokumentację konkretnego pojazdu – to daje najpewniejszą odpowiedź, ale w przypadku układów klasycznych ta wartość się nie zmienia. Jeśli ktoś trafi na cewkę o rezystancji 8 Ω czy 10 Ω, to raczej jest to element uszkodzony albo nieprzeznaczony do danego pojazdu. W praktyce, podczas diagnostyki, mierzymy tę wartość zwykłym omomierzem i jeśli wynik jest poza typowym zakresem, od razu wiadomo, gdzie szukać problemu. Takie błędy myślowe wynikają często z braku znajomości podstaw działania układów zapłonowych albo z pomylenia typów cewek i układów sterujących.

Pytanie 36

Na rysunku przedstawiono układ

A. zasilania.

B. klimatyzacji.

C. chłodzenia.

D. doładowania.

Układ przedstawiony na rysunku to klasyczny schemat chłodzenia silnika spalinowego. Widać tutaj, jak płyn chłodzący krąży przez silnik, odbierając ciepło z jego wnętrza i przekazując je do chłodnicy (po lewej stronie). Chłodnica, wspomagana wentylatorem, oddaje ciepło do otoczenia, dzięki czemu temperatura silnika nie przekracza bezpiecznego zakresu. To bardzo ważne, bo przegrzewanie silnika może prowadzić do poważnych awarii, takich jak pękanie głowicy czy zatarcie tłoków. Moim zdaniem, dobrze sobie wyobrazić, że bez sprawnego chłodzenia współczesne silniki po prostu nie miałyby racji bytu – normy emisji spalin, wydajność, a nawet trwałość jednostki napędowej zależą od stabilnej temperatury pracy. W dobrych praktykach branżowych przyjmuje się, że układ chłodzenia powinien być regularnie sprawdzany pod kątem szczelności, a płyn wymieniany zgodnie z zaleceniami producenta. Często spotyka się też rozwiązania, gdzie płyn chłodzący dodatkowo zasila nagrzewnicę kabiny, zapewniając ogrzewanie wnętrza pojazdu – co właśnie tutaj widać po prawej stronie rysunku. Z tego powodu dokładne zrozumienie układu chłodzenia to absolutna podstawa dla każdego mechanika czy technika pojazdów.

Pytanie 37

Którym przyrządem można dokonać analizy zawartości tzw. ramki zamrożonej zapisanej w trakcie przeprowadzonych pomiarów w celu zdiagnozowania usterki w badanym pojeździe samochodowym?

A. D.

B. A.

C. C.

D. B.

Wybór odpowiedzi spośród innych opcji może sugerować pewne nieporozumienia związane z funkcjonalnością narzędzi diagnostycznych. Na przykład, jeżeli rozważano przyrządy, które nie są przeznaczone do diagnostyki OBD2, można pomylić je z innymi rodzajami skanerów lub narzędzi, które nie mają zdolności analizy ramki zamrożonej. W przypadku użycia przyrządów, które nie są zgodne z międzynarodowymi standardami diagnostycznymi, nie ma możliwości odczytania kluczowych danych, które są zarejestrowane w momencie wystąpienia usterki. W praktyce oznacza to, że stosowanie niewłaściwych narzędzi diagnostycznych prowadzi do błędnych diagnoz i nieefektywnej naprawy, co w dłuższej perspektywie zwiększa koszty i czas potrzebny na przywrócenie pojazdu do sprawności. Ważne jest, aby mieć na uwadze, że standardowe skanery OBD2 nie tylko odczytują kody błędów, lecz również dostarczają informacji o parametrach pracy silnika, co jest kluczowe dla skutecznej diagnostyki. Wybierając narzędzia do diagnostyki, warto skupić się na tych, które są zatwierdzone przez producentów pojazdów oraz spełniają odpowiednie normy branżowe, co zapewnia ich niezawodność i dokładność w analizie.

Pytanie 38

Na ilustracji przedstawiono element układu

A. zasilania paliwem.

B. zapłonowego.

C. pomiaru temperatury powietrza.

D. pomiaru ciśnienia doładowania.

To jest zdecydowanie element układu zapłonowego – a dokładniej cewka zapłonowa, która w nowoczesnych silnikach benzynowych pełni kluczową rolę. Jej zadaniem jest transformacja niskiego napięcia z akumulatora na bardzo wysokie, potrzebne do wytworzenia iskry na świecy zapłonowej. Bez tego elementu zapłon mieszanki paliwowo-powietrznej po prostu by się nie odbył, a silnik nie miałby szans na uruchomienie. Moim zdaniem fajnie jest wiedzieć, że obecnie stosuje się tzw. cewki pojedyncze na każdą świecę, co zwiększa niezawodność i poprawia jakość iskry – to wpływa choćby na mniejsze zużycie paliwa i sprawność silnika. Cewka zapłonowa, jak ta ze zdjęcia, jest montowana bezpośrednio na świecy, więc nie potrzeba już klasycznych przewodów wysokiego napięcia, które kiedyś często bywały zawodne. Z mojego doświadczenia wynika, że przy diagnostyce usterek silnika naprawdę warto znać zasadę działania cewki, bo awaria tego elementu daje szereg objawów – od szarpania silnika po utratę mocy. Dobre praktyki mówią, żeby zawsze sprawdzać jej stan podczas przeglądów, bo nawet minimalne uszkodzenia mogą prowadzić do poważnych problemów z pracą silnika. Także ta wiedza przyda się każdemu, kto zamierza pracować przy nowoczesnych samochodach.

Pytanie 39

W przypadku przekroczenia przebiegu 100 000 km w pojeździe z silnikiem Diesla nastąpiło zapchanie filtra cząstek stałych. Jakie czynności należy wykonać w pierwszej kolejności, aby usunąć tę usterkę?

A. wykonać chemiczne czyszczenie filtra

B. zainicjować proces wypalania, używając oprogramowania serwisowego

C. przeprowadzić wymianę filtra na nowy

D. zdjąć filtr z układu wydechowego

Jak dla mnie, inicjowanie wypalania filtra DPF przez oprogramowanie serwisowe to świetny pomysł, szczególnie dla aut z dieslami, które mają już przejechane ponad 100 000 km. W tym procesie chodzi o to, żeby podgrzać filtr do naprawdę wysokiej temperatury, dzięki czemu wszystkie zanieczyszczenia się utleniają i można je usunąć. Wypalanie DPF to najlepszy sposób, żeby przywrócić mu pełną funkcjonalność, bez wydawania kasy na nowy filtr. Wiadomo, że w wielu nowoczesnych autach system zarządzania silnikiem sam się tym zajmuje w trakcie jazdy, ale kiedy pojawiają się problemy, czasem trzeba to zrobić ręcznie, używając odpowiedniego oprogramowania. To podejście oszczędza pieniądze i zmniejsza odpady, co myślę, jest naprawdę na plus, bo jest zgodne z ekologicznymi trendami w motoryzacji.

Pytanie 40

W samochodzie osobowym w systemie smarowania znajduje się 4 litry oleju. Koszt litra oleju to 25 zł, a cena filtra oleju to 35 zł. Wydatki na robociznę przy wymianie oleju oraz filtra wynoszą 30 zł. Jaki jest całkowity koszt wymiany oleju i filtra?

A. 145 zł

B. 195 zł

C. 165 zł

D. 135 zł

Całkowity koszt wymiany oleju i filtra wynosi 165 zł, co można obliczyć sumując koszty poszczególnych elementów. Koszt oleju to 4 litry razy cena za litr, czyli 4 * 25 zł = 100 zł. Koszt filtra oleju wynosi 35 zł. Koszt robocizny za wymianę oleju i filtra to 30 zł. Zatem całkowity koszt to 100 zł (olej) + 35 zł (filtr) + 30 zł (robocizna) = 165 zł. Tego rodzaju obliczenia są istotne w codziennej eksploatacji pojazdów, ponieważ pozwalają na lepsze zarządzanie kosztami eksploatacji. Regularna wymiana oleju oraz filtra oleju jest kluczowa dla utrzymania silnika w dobrym stanie, co wpływa na jego wydajność i żywotność. W branży motoryzacyjnej stosuje się także standardy, które zalecają wymianę oleju co określoną liczbę kilometrów lub miesięcy, co zapewnia optymalne działanie silnika.
