Informacje o egzaminie:

Zawód: Technik mechanik
Kwalifikacja: MEC.05 - Użytkowanie obrabiarek skrawających
Data rozpoczęcia: 27 maja 2026 16:23
Data zakończenia: 27 maja 2026 16:30

Egzamin zdany!

Wynik: 30/40 punktów (75,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Do wykonania rowków teowych stosuje się w pierwszej kolejności frez trzpieniowy, a następnie frez pokazany na zdjęciu oznaczonym literą

A. B.

B. D.

C. A.

D. C.

Frez teowy oznaczony literą D jest odpowiednim narzędziem do wykonywania rowków teowych. W procesie obróbki materiałów, stosowanie freza trzpieniowego jako pierwszego kroku jest kluczowe do wstępnego modelowania materiału, co zapewnia precyzyjne przygotowanie pod dalszą obróbkę. Frezy teowe, wykorzystywane do finalnego wykończenia rowków, charakteryzują się unikalną konstrukcją – ich kształt i geometria ostrzy są zoptymalizowane do tworzenia rowków o specyficznych kształtach i wymiarach. W praktyce, takie narzędzia są szeroko stosowane w branży stolarskiej i metalowej, gdzie precyzyjne rowki są niezbędne do łączenia elementów w sposób zapewniający trwałość i estetykę. Przykładem zastosowania frezów teowych jest wytwarzanie połączeń na wręby, które są często stosowane w meblarstwie oraz budownictwie. Warto również zauważyć, że zgodnie z najlepszymi praktykami, należy dobierać odpowiednie parametry obróbcze, takie jak prędkość obrotowa oraz posuw, aby zminimalizować ryzyko uszkodzenia narzędzi oraz materiału.

Pytanie 2

Jakie zjawisko nie występuje w procesie skrawania metali?

A. Oddzielenie od obrabianego przedmiotu warstwy materiału w formie wióra.

B. Wydzielanie się znacznej ilości ciepła.

C. Tworzenie się narostu na ostrzu narzędzia.

D. Poprawa chropowatości powierzchni wraz ze zwiększeniem posuwu narzędzia.

Wybór odpowiedzi polepszającej chropowatość powierzchni ze wzrostem posuwu narzędzia jest prawidłowy, ponieważ w rzeczywistości zachodzi odwrotna zależność. Podczas obróbki skrawaniem, gdy zwiększa się posuw narzędzia, chropowatość powierzchni zwykle się pogarsza. Powód jest prosty: wyższy posuw oznacza, że narzędzie skrawające usuwa większą ilość materiału w krótszym czasie, co prowadzi do głębszych i szerszych rys na obrabianej powierzchni. W standardach branżowych, takich jak ISO 1302, określone są zasady dotyczące chropowatości powierzchni, co podkreśla znaczenie optymalizacji parametrów obróbczych w celu osiągnięcia pożądanej jakości powierzchni. Przykładem może być proces frezowania, gdzie odpowiedni dobór posuwu i prędkości obrotowej narzędzia wpływa na końcową jakość obrabianego detalu. Dlatego zrozumienie tej relacji jest kluczowe dla inżynierów i technologów pracujących w branży obróbczej, aby mogli oni skutecznie projektować procesy produkcyjne.

Pytanie 3

Punkt odniesienia narzędzia oznaczono na rysunku numerem

A. 2

B. 4

C. 1

D. 3

Odpowiedź 3 jest prawidłowa, ponieważ punkt odniesienia narzędzia w obrabiarkach CNC oznaczony jest właśnie tym numerem. Punkt odniesienia jest kluczowym elementem w procesie obróbki, gdyż zapewnia dokładność i powtarzalność operacji. W praktyce, w przypadku frezowania czy toczenia, punkt ten to miejsce, w którym narzędzie wchodzi w kontakt z materiałem obrabianym, co pozwala na precyzyjne ustawienie maszyny i kontrolowanie głębokości oraz kąta cięcia. W standardach branżowych, takich jak ISO 11161, podkreśla się znaczenie precyzyjnych ustawień narzędzi w celu uniknięcia błędów i strat materiałowych. Zrozumienie i umiejętność identyfikacji punktu odniesienia jest niezbędne dla każdego operatora maszyn CNC, jako że wpływa to na ogólną jakość wykonanej pracy i efektywność produkcji.

Pytanie 4

Przedstawiona na rysunku oprawka VDI służy do zamocowania

A. freza palcowego.

B. noża wytaczaka.

C. ściernicy trzpieniowej.

D. wiertła krętego.

Wybór odpowiedzi, które nie są związane z nożem wytaczaka, wskazuje na pewne nieporozumienia dotyczące zastosowań i funkcji różnych narzędzi skrawających w obróbce CNC. Ściernica trzpieniowa, wiertło kręte oraz frez palcowy to narzędzia o zupełnie innych właściwościach i zastosowaniach. Ściernica trzpieniowa jest używana głównie do szlifowania, co wymaga innego rodzaju mocowania niż to, co oferuje oprawka VDI. W przypadku wierteł krętych, ich konstrukcja i sposób pracy nie są zgodne z charakterystyką mocowania oprawki VDI. Wiertła zazwyczaj są mocowane w uchwytach wiertarskich, a nie w oprawkach zaprojektowanych z myślą o wytaczaniu. Frezy palcowe, chociaż również narzędziami skrawającymi, wymagają innego podejścia do mocowania, często stosując uchwyty narzędziowe inne niż te, które są charakterystyczne dla noży wytaczaka. Wybór niewłaściwego narzędzia do konkretnej oprawki może prowadzić do problemów z precyzją obróbki oraz zwiększać ryzyko uszkodzenia zarówno narzędzi, jak i obrabianych materiałów, co jest niezgodne z najlepszymi praktykami w branży. Zrozumienie różnic między tymi narzędziami jest kluczowe dla prawidłowego doboru narzędzi w procesach produkcyjnych.

Pytanie 5

Na podstawie symboli pokazanych na rysunku, określ sposób ustalenia i zamocowania obrabianego przedmiotu.

A. Uchwytem magnetycznym z ustaleniem na dwóch podporach stałych o kulistych powierzchniach roboczych.

B. Trzpieniem stałym z ustaleniem na dwóch podporach przesuwnych o kulistych powierzchniach roboczych.

C. Dociskiem pojedynczym z ustaleniem na dwóch podporach kulistych i dwóch podporach trójkątnych.

D. Dociskiem pojedynczym z ustaleniem na dwóch podporach stałych o kulistych powierzchniach roboczych.

Wybór innych odpowiedzi nie uwzględnia kluczowych aspektów dotyczących mocowania obrabianego przedmiotu i może prowadzić do nieprawidłowego wykonania operacji obróbczych. Na przykład, uchwyty magnetyczne, choć skuteczne w wielu zastosowaniach, nie są odpowiednie dla wszystkich materiałów, zwłaszcza tych, które nie są ferromagnetyczne, co ogranicza ich uniwersalność. W przypadku trzpienia stałego, który również został wskazany w jednej z odpowiedzi, istnieje ryzyko, że przy mocowaniu opartej na dwóch podporach przesuwnych mogą występować problemy z precyzyjnym ustaleniem, co w konsekwencji prowadzi do błędów wymiarowych i jakościowych w obróbce. Przy zastosowaniu docisku pojedynczego z kulistymi i trójkątnymi podporami, pojawiają się dodatkowe kwestie związane z równowagą i stabilnością, które mogą wprowadzać dodatkowe niepewności w procesie obróbczy. Typowym błędem myślowym przy wyborze metody mocowania jest nieodpowiednia analiza geometrii obrabianego przedmiotu oraz brak uwzględnienia specyfiki stosowanych narzędzi skrawających. Odpowiednie mocowanie powinno być dostosowane nie tylko do kształtu, ale i do materiału obrabianego, a także rodzaju wykonywanej operacji. W związku z tym, kluczowe jest przestrzeganie najlepszych praktyk oraz standardów branżowych, aby zapewnić wysoką jakość obróbczych procesów technologicznych.

Pytanie 6

Uchwyt narzędziowy służący do mocowania noży o kwadratowym przekroju trzonka przedstawia zdjęcie oznaczone literą

A. D.

B. B.

C. C.

D. A.

Uchwyt narzędziowy oznaczony literą B naprawdę nadaje się do mocowania noży o kwadratowym trzonku. Jego konstrukcja pozwala na pewne i stabilne trzymanie narzędzi, co jest niezwykle istotne w pracy w przemyśle i rzemiośle. Jak dla mnie, użycie odpowiedniego uchwytu to klucz do bezpieczeństwa i precyzyjnego wykonania zadań. W obróbce i produkcji uchwyty tego typu są normą – pozwalają szybko i efektywnie wymieniać narzędzia, co w efekcie podnosi wydajność. Na przykład w maszynach CNC mocowanie narzędzi musi być naprawdę precyzyjne, żeby jakość obróbki była wysoka. No i nie można zapomnieć o normach, takich jak ISO 9001, które kładą duży nacisk na jakość i precyzję – to jeszcze bardziej utwierdza mnie w przekonaniu, że uchwyt B to dobry wybór.

Pytanie 7

Elementem służącym do zmiany kierunku ruchu mechanicznego sań wzdłużnych przy zachowaniu kierunku obrotu wrzeciona jest

A. nawrotnica

B. skrzynka suportowa

C. wałek pociągowy

D. gitara

Nawrotnica jest mechanizmem, który umożliwia zmianę kierunku przesuwu mechanicznego sań wzdłużnych bez zmiany kierunku obrotów wrzeciona. Jest to kluczowy element w wielu maszynach, w tym tokarkach i frezarkach, gdzie precyzyjne manewrowanie narzędziami skrawającymi jest niezbędne do osiągnięcia wysokiej jakości obróbki. Działa ona na zasadzie przekazywania ruchu, co pozwala na efektywne zarządzanie kierunkiem ruchu elementów roboczych przy zachowaniu stałego kierunku obrotów. Przykładem zastosowania nawrotnicy jest tokarka, gdzie umożliwia ona zmianę kierunku ruchu sań w celu wykonania różnych operacji skrawania, co zwiększa wszechstronność maszyny. Zastosowanie nawrotnicy jest zgodne z dobrymi praktykami branżowymi, które kładą nacisk na efektywność i elastyczność procesów obróbczych. Dzięki zastosowaniu nawrotnicy operatorzy mają możliwość szybkiej adaptacji do różnych zadań bez potrzeby przestawiania maszyny, co oszczędza czas i zwiększa wydajność produkcji.

Pytanie 8

Długi trzpień stały jest wykorzystywany do mocowania obrabianego elementu na powierzchni

A. czołowej

B. bocznej

C. wewnętrznej

D. zewnętrznej

Trzpień stały długi do ustalania obrabianego przedmiotu na powierzchni wewnętrznej jest kluczowym narzędziem w procesach obróbczych, szczególnie w obróbce otworów. Użycie trzpienia w tym kontekście pozwala na precyzyjne i stabilne umiejscowienie elementu roboczego w obrabiarce, co jest niezwykle istotne dla zapewnienia wysokiej dokładności wymiarowej. Przykładem zastosowania trzpienia długiego może być wiertarka, gdzie trzpień stabilizuje obrabiany element, umożliwiając dokładne wiercenie otworów o złożonych kształtach i głębokościach. Dobre praktyki w obróbce wymagają od operatora odpowiedniego doboru długości i średnicy trzpienia, co jest zgodne z normami ISO dotyczącymi tolerancji wymiarowych. Ponadto, stosowanie trzpieni stałych zapewnia większą sztywność w porównaniu do systemów z ruchomymi elementami, co przekłada się na mniejszą podatność na drgania i błędy podczas obróbki.

Pytanie 9

Właściwą część programu sterującego dla ruchu freza z punktu 1 do punktu 3 przedstawia zapis

A. G1 G90 X80 Y75 F500G1 X-50 Y-50G1 Y0

B. G1 X80 Y75 F500G1 G91 X-50 Y25G1 G90 Y-25

C. G1 G91 X80 Y75 F500G1 X30 Y25G1 Y0

D. G1 G90 X80 Y75 F500G1 X30 Y25G1 Y0

Często wybierając złe zapisy G-code, można popełnić błąd z powodu nieporozumień dotyczących ruchów w programie CNC. W niektórych przypadkach można spotkać G91, który wprowadza zamieszanie, bo przemieszczenia są traktowane jako ruchy od aktualnej pozycji narzędzia. To w przypadku większych przesunięć może być naprawdę problematyczne. Jeszcze jest ten temat z podwójnymi poleceniami G1 w jednym wierszu bez separatorów – to się nie zgadza z konwencjami G-code i może prowadzić do błędów w interpretacji. Ważne, żeby każdy ruch narzędzia był jasny i zgodny z wymaganiami produkcji. Często też pomija się prędkość posuwu, co może sprawić, że narzędzie będzie za szybko się przemieszczać, co nie jest dobre dla materiału ani samego narzędzia. Rozumienie G-code i poprawna jego składnia jest kluczowe, żeby zapewnić bezpieczeństwo i efektywność w obróbce. Dlatego fajnie by było, żeby przed programowaniem dobrze ogarnąć zasady i standardy, żeby unikać tych powszechnych błędów.

Pytanie 10

Dla płytki R390-11 T3 04M-PM szybkość skrawania podczas obróbki staliwa wynosi

A. 295÷285 m/min

B. 250÷240 m/min

C. 320÷300 m/min

D. 190÷100 m/min

Poprawna odpowiedź, czyli zakres 250÷240 m/min, odnosi się do optymalnej szybkości skrawania dla płytki R390-11 T3 04M-PM podczas obróbki staliwa. Ta konkretna wartość została wskazana na etykiecie płytki, co podkreśla znaczenie dokładnych danych producenta w praktyce inżynieryjnej. Ustalanie właściwej szybkości skrawania jest kluczowe dla osiągnięcia efektywności obróbczej oraz jakości wykończenia powierzchni detali. Zbyt niska prędkość może prowadzić do obniżenia wydajności, a zbyt wysoka może skutkować nadmiernym zużyciem narzędzia i pogorszeniem jakości obróbki. Przykładowo, w branży obróbczej, stosowanie się do zalecanych prędkości skrawania pozwala na optymalizację cykli produkcyjnych i redukcję kosztów. Warto również pamiętać o standardach, takich jak ISO 3685, które dostarczają informacji na temat prędkości skrawania dla różnych materiałów i narzędzi skrawających, co dodatkowo wspiera podejmowanie właściwych decyzji technologicznych.

Pytanie 11

W symbolu graficznym uchwytu szczękowego kółko wokół liczby szczęk n oznacza, że

A. uchwyt jest regulowany.

B. uchwyt jest wyposażony w tuleję zaciskową.

C. powierzchnia szczęk jest szlifowana lub toczona.

D. mechanizm mocujący napędzany jest pneumatycznie.

W symbolice technicznej uchwytów szczękowych, kółko wokół liczby szczęk oznacza, że powierzchnie te są poddawane obróbce szlifowanej lub toczeniu. Tego rodzaju obróbka ma na celu osiągnięcie wysokiej precyzji i jakości mocowania obrabianych elementów. Użycie uchwytów ze szlifowanymi szczękami jest powszechne w produkcji elementów wymagających dużej dokładności, na przykład w przemyśle motoryzacyjnym czy lotniczym. Szlifowanie zapewnia gładką powierzchnię, co jest kluczowe dla eliminacji luzów oraz zapewnienia stabilności mocowania. W praktyce, w przypadku obróbki skrawaniem, stosuje się uchwyty o szlifowanych szczękach w celu minimalizacji odkształceń cieplnych, co zwiększa jakość powierzchni obrabianego elementu. Takie podejście jest zgodne z wytycznymi norm ISO dotyczących obróbki skrawaniem, które podkreślają znaczenie precyzyjnego mocowania dla osiągnięcia optymalnych rezultatów.

Pytanie 12

Przy konfigurowaniu obrabiarki CNC, terminy: bębnowy, tarczowy, łańcuchowy, kasetowy odnoszą się do

A. przenośników

B. magazynów narzędziowych

C. uchwytów frezarskich

D. uchwytów tokarskich

Odpowiedź dotycząca magazynów narzędziowych jest poprawna, ponieważ terminy bębnowy, tarczowy, łańcuchowy i kasetowy odnoszą się do różnych typów systemów automatycznego magazynowania narzędzi w obrabiarkach CNC. Magazyny narzędziowe umożliwiają przechowywanie i wymianę narzędzi w sposób zautomatyzowany, co zwiększa efektywność produkcji oraz redukuje czas przestojów. W przypadku systemu bębnowego narzędzia są przechowywane w cylindrycznym magazynie, który obraca się, aby umożliwić dostęp do potrzebnych narzędzi. Magazyn tarczowy operuje na zasadzie obracania tarczy dostosowanej do specyficznych narzędzi, co pozwala na szybki dostęp do wybranego narzędzia. Z kolei magazyn łańcuchowy wykorzystuje mechanizm łańcucha do transportowania narzędzi do strefy roboczej. Ostatnim z wymienionych, magazyn kasetowy, używa kaset, w których przechowywane są narzędzia, oferując efektywną organizację przestrzeni. W kontekście produkcji przemysłowej, stosowanie odpowiednich magazynów narzędziowych zgodnie z normami ISO i najlepszymi praktykami branżowymi jest kluczowe dla optymalizacji procesów oraz podnoszenia jakości wytwarzanych produktów.

Pytanie 13

Symbolem κ' na rysunku oznaczono kąt

A. wierzchołkowy ostrza skrawającego.

B. przystawienia pomocniczej krawędzi skrawającej.

C. natarcia noża skrawającego.

D. ostrza noża tokarskiego.

Kąt przystawienia pomocniczej krawędzi skrawającej, oznaczony symbolem κ', jest kluczowym parametrem geometrycznym narzędzi skrawających. Jego prawidłowa interpretacja jest niezbędna dla efektywności procesów obróbczych. Kąt ten definiuje relację między krawędzią skrawającą a płaszczyzną prostopadłą do osi obrotu obrabianego elementu. W praktyce, odpowiednie ustawienie tego kąta wpływa na jakość wykończenia powierzchni, trwałość narzędzia oraz efektywność skrawania. Na przykład, zbyt mały kąt może prowadzić do zwiększonego tarcia, co z kolei skutkuje szybszym zużyciem narzędzia oraz pogorszeniem jakości obróbki. Z kolei zbyt duży kąt może ograniczać zdolność narzędzia do skrawania, prowadząc do mniejszych wydajności produkcyjnych. Zrozumienie i właściwe ustawienie kąta κ' jest zgodne z najlepszymi praktykami w dziedzinie inżynierii produkcji i obróbki skrawaniem, co przyczynia się do optymalizacji procesów technologicznych.

Pytanie 14

Jak kąt natarcia narzędzia skrawającego wpływa na

A. opór skrawania

B. chropowatość obrabianej powierzchni

C. odprowadzanie ciepła

D. sposób odprowadzania wiórów

Kąt natarcia ostrza narzędzia skrawającego ma kluczowe znaczenie dla efektywności procesu skrawania, a szczególnie wpływa na sposób odprowadzania wiórów. Kąt natarcia, definiowany jako kąt pomiędzy ostrzem narzędzia a obrabianym materiałem, może znacząco zmieniać dynamikę wytwarzania wiórów podczas skrawania. Odpowiedni kąt natarcia pozwala na optymalne formowanie wiórów, co jest istotne dla uzyskania wysokiej jakości obrabianej powierzchni oraz efektywności procesu. W praktyce, czołowe narzędzia skrawające, takie jak frezy i wiertła, są projektowane z uwzględnieniem specyficznych kątów natarcia, co pozwala na odpowiednie formowanie wiórów i ich sprawne odprowadzanie. W przypadku narzędzi stosowanych do materiałów twardych, jak stal hartowana, zwiększenie kąta natarcia może prowadzić do lepszego odprowadzania wiórów, minimalizując ryzyko ich zatykania się w obrabiarce. W branży obróbczej standardy, takie jak ISO 8688, wskazują na konieczność dostosowania kątów natarcia do specyfiki materiałów oraz rodzaju procesu skrawania, co zapewnia optymalizację wydajności i bezpieczeństwa pracy.

Pytanie 15

Narzędzie przedstawione na zdjęciu należy zamocować podczas obróbki skrawaniem na

A. przeciągarce.

B. strugarce.

C. dłutownicy Magga.

D. dłutownicy Fellowsa.

Przeciąg to narzędzie skrawające, które ma swoją ważną rolę w obróbce, zwłaszcza gdy mówimy o przeciąganiu otworów. Jak go zamontujemy w przeciągarce, to możemy naprawdę dokładnie kontrolować kształt i gładkość wykończenia otworów w różnych materiałach, zarówno metalowych, jak i niemetalowych. W procesie przeciągania narzędzie przesuwa się przez materiał i w ten sposób usuwa nadmiar, co pozwala uzyskać pożądane wymiary. W praktyce, to narzędzie jest często używane do produkcji bardzo precyzyjnych elementów, jak na przykład tuleje czy wały. Przeciągarki są zaprojektowane tak, żeby efektywnie działać z przeciągami, co zapewnia dużą powtarzalność i dokładność przy obróbce. Wiadomo, że to wszystko musi być zgodne z standardami jakości w przemyśle. Dobrze jest dbać o regularne sprawdzanie stanu narzędzi i ich kalibrację, żeby uzyskać jak najlepsze wyniki i wydłużyć ich żywotność.

Pytanie 16

Ile wynosi zbieżność stożka o długości 100 mm i średnicach D=25 mm oraz d=24 mm? Skorzystaj z zależności C = (D – d)/L.

A. 1:25

B. 1:50

C. 1:100

D. 1:5

Zbieżność stożka oblicza się, korzystając z podanej formuły C = (D – d)/L, gdzie D to średnica większa, d to średnica mniejsza, a L to długość stożka. W naszym przypadku D wynosi 25 mm, d to 24 mm, a L to 100 mm. Obliczając zbieżność, otrzymujemy C = (25 – 24)/100 = 1/100, co w postaci proporcji daje 1:100. Oznacza to, że na każdy 100 mm długości stożka, średnica zmniejsza się o 1 mm. Zbieżność stożka jest kluczowym parametrem w projektowaniu elementów mechanicznych, gdyż wpływa na ich stabilność i wytrzymałość. W praktyce, odpowiednia zbieżność pozwala na skuteczne dopasowanie części oraz zapewnienie ich prawidłowego funkcjonowania w mechanizmach. W branży inżynieryjnej, znajomość i umiejętność obliczania zbieżności jest niezbędna w projektowaniu takich elementów jak rury, stożki czy różnego rodzaju obudowy, co stanowi zgodność z dobrymi praktykami inżynieryjnymi.

Pytanie 17

Do wykonania rowka wpustowego w otworze koła zębatego przedstawionego na rysunku należy zastosować

A. strugarkę poziomą.

B. dłutownicę pionową.

C. frezarkę uniwersalną.

D. szlifierkę do otworów.

Dłutownica pionowa jest najlepszym wyborem do wykonania rowka wpustowego w otworze koła zębatego, ponieważ jej konstrukcja i mechanizm pracy umożliwiają precyzyjne i efektywne obróbki tego typu. Dłutownice pionowe wykorzystują narzędzia skrawające, które są przystosowane do wytwarzania rowków o określonych kształtach i wymiarach, co jest kluczowe w kontekście precyzyjnych elementów mechanicznych, takich jak koła zębate. W praktyce, na przykład w przemyśle motoryzacyjnym czy maszynowym, często zachodzi potrzeba wytwarzania rowków o dużej dokładności, które zapewniają odpowiednie połączenia z wrzecionami lub innymi komponentami. Stosując standardy ISO dotyczące tolerancji i wymiarów, operatorzy mogą zapewnić, że obróbka będzie zgodna z wymaganiami technicznymi. Warto także zaznaczyć, że dłutownice pionowe charakteryzują się wysoką wydajnością i precyzją, co czyni je niezastąpionymi w procesie produkcyjnym.

Pytanie 18

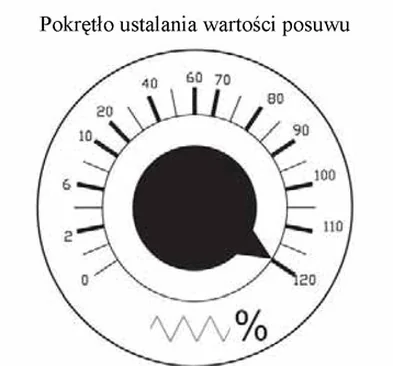

Na podstawie danych z fragmentu programu oraz wskazania pokrętła, określ rzeczywistą wartość posuwu narzędzia w tokarce sterowanej numerycznie.

...
G90
G94
M4 S800 F0.2
G00 X100 Z0
...

A. 0,24 mm/obr

B. 0,22 mm/obr

C. 0,1 mm/obr

D. 0,2 mm/obr

Kiedy wybierasz odpowiedź, która jest niezgodna z rzeczywistym posuwem narzędzia, to często pojawiają się błędy w myśleniu. Często jest tak, że nie do końca rozumiemy, jak przeliczać te wartości w kontekście ustawień pokrętła. Odpowiedzi takie jak 0,2 mm/obr czy 0,1 mm/obr bazują na błędnym założeniu, że wartość z programu CNC jest ostateczna i niczego nie da się zmienić. Ale w rzeczywistości można modyfikować posuw w zależności od pokrętła, co tak naprawdę wcześniej opisałem. Kolejny błędny krok to nieporozumienie na temat procentowego zwiększenia wartości posuwu. Wiele osób myli standardowe wartości posuwu z tymi zmienionymi procentowo, co prowadzi do nieporozumień. Poza tym, błędne odpowiedzi mogą też wynikać z braku zrozumienia, jak ten posuw wpływa na jakość obróbki i trwałość narzędzi. W praktyce, kiepskie zrozumienie tych zasad może doprowadzić do niewłaściwych parametrów obróbczych, co wpływa na efektywność technologii i jakość końcowego produktu. Dlatego warto, żebyś z pełnym zrozumieniem podchodził do tych obliczeń dotyczących parametrów maszyny i ich wpływu na procesy obróbcze.

Pytanie 19

Do kontroli powierzchni oznaczonej zamieszczonym symbolem należy zastosować

A. twardościomierz.

B. pasametr.

C. szczelinomierz.

D. profilometr.

Wybór narzędzia do kontroli powierzchni oznaczonej symbolem chropowatości może być mylny, szczególnie jeśli nie zrozumie się specyfiki pomiarów chropowatości. Pasametr, choć użyteczny w pomiarze kształtu i położenia, nie jest odpowiedni do oceny chropowatości powierzchni, ponieważ koncentruje się na wymiarach dwóch lub trzech wymiarów liniowych, a nie na nierównościach mikrogeometrii. Z kolei szczelinomierz, który służy do pomiaru szerokości szczelin, nie ma zastosowania w ocenie chropowatości, ponieważ jego funkcjonalność ogranicza się do pomiaru odstępów między dwoma powierzchniami. Twardościomierz, natomiast, jest narzędziem do oceny twardości materiałów, co również nie jest związane z chropowatością. Typowym błędem w myśleniu jest założenie, że każde narzędzie pomiarowe może być użyte do każdego rodzaju pomiaru bez uwzględnienia jego specyficznych funkcji i zastosowań. Dlatego ważne jest, aby w procesie oceny jakości powierzchni stosować odpowiednie instrumenty, które zapewnią precyzyjne i wiarygodne wyniki, zgodne z branżowymi standardami.

Pytanie 20

Funkcja gwintowania G33 wymaga określenia współrzędnej Z oraz

A. skoku gwintu.

B. ilości przejść.

C. głębokości skrawania w każdym cyklu.

D. ilości przejść oraz głębokości skrawania w każdym cyklu.

Odpowiedź wskazująca na skok gwintu jako wymagany parametr w funkcji toczenia gwintu G33 jest prawidłowa, ponieważ skok gwintu określa odległość, jaką narzędzie skrawające przemieszcza się wzdłuż osi Z podczas jednego obrotu wrzeciona. W praktyce, odpowiednie dobranie skoku gwintu jest kluczowe dla uzyskania właściwego profilu gwintu, co ma bezpośredni wpływ na jego funkcjonalność, takie jak możliwość łatwego wkręcania i wykręcania oraz wytrzymałość na naprężenia. W przypadku toczenia gwintów, standardy branżowe, takie jak ISO 965-1, definiują różne rodzaje gwintów i ich parametry, a także wymagania dotyczące tolerancji, co podkreśla znaczenie skoku gwintu w procesie produkcyjnym. Warto również zauważyć, że odpowiednia analiza parametrów skoku gwintu przyczynia się do zwiększenia efektywności produkcji oraz redukcji kosztów, dzięki zmniejszeniu ilości błędów i konieczności dodatkowych korekt. Przykładowo, podczas toczenia gwintu M10x1.5, skok wynosi 1.5 mm, co oznacza, że narzędzie przemieszcza się o tę wartość wzdłuż osi Z przy każdym obrocie wrzeciona.

Pytanie 21

Na jakiej obrabiarce można spotkać śrubę toczną?

A. Frezarce z kontrolą numeryczną

B. Wiertarce stołowej

C. Strugarce wzdłużnej z dwoma stojakami

D. Przecinarce taśmowej

Frezarka sterowana numerycznie jest maszyną, w której wykorzystuje się śrubę toczną do precyzyjnego przesuwania narzędzia skrawającego wzdłuż osi roboczej. Śruby toczne wyróżniają się wyjątkową wydajnością przekazywania ruchu, co jest kluczowe w procesach obróbczych, gdzie wymagana jest wysoka precyzja i powtarzalność. W zastosowaniach przemysłowych, frezarki te często używane są do obróbki materiałów takich jak aluminium, mosiądz czy tworzywa sztuczne, a także stali, co pozwala na uzyskanie skomplikowanych kształtów i detali. Dzięki zastosowaniu technologii CNC (Computer Numerical Control), operatorzy mogą programować maszyny z dokładnością do mikrometrów, co znacznie zwiększa efektywność produkcji oraz redukuje ryzyko błędów. Standardy ISO 9013 definiują tolerancje i jakość obróbki, które są kluczowe dla zapewnienia odpowiednich parametrów pracy frezarek numerycznych, co podkreśla znaczenie śrub tocznych w tych maszynach.

Pytanie 22

Mocno odkształcone plastycznie fragmenty materiału, które przylegają do powierzchni natarcia w sąsiedztwie krawędzi ostrza, nazywają się

A. wiór

B. narost

C. zakrzepły metal

D. powłoka ochronna

Odpowiedź 'narost' jest poprawna, ponieważ odnosi się do zjawiska, które występuje w procesie obróbki skrawaniem. Narost to warstwa silnie odkształconego materiału, która gromadzi się na powierzchni natarcia narzędzia skrawającego. Powstaje w wyniku wysokich temperatur i ciśnień, które mają miejsce w strefie skrawania, szczególnie w pobliżu krawędzi ostrza. Narosty mogą wpływać na trwałość narzędzia oraz jakość obróbki, dlatego istotne jest ich kontrolowanie i minimalizowanie. W praktyce, wybór odpowiednich parametrów skrawania, takich jak prędkość obróbcza czy posuw, może znacząco wpłynąć na ilość powstających narostów. W przemyśle stosuje się różne metody, takie jak chłodzenie narzędzi czy odpowiednie materiały skrawające, aby ograniczać ten efekt. Zrozumienie zjawiska narostu jest kluczowe dla inżynierów zajmujących się obróbką materiałów, ponieważ pozwala na optymalizację procesów wytwarzania oraz poprawę jakości wyrobów.

Pytanie 23

W celu wykonania otworu stopniowanego na tokarce uniwersalnej (wg rysunku) należy użyć w kolejności następujący zestaw narzędzi:

A. nawiertak, wiertło, nóż tokarski wytaczak.

B. nóż tokarski wytaczak, nawiertak, wiertło.

C. wiertło, nawiertak, rozwiertak.

D. rozwiertak, nawiertak, wiertło.

Wybór niewłaściwej kolejności narzędzi do wykonania otworu stopniowanego może prowadzić do wielu problemów zarówno technicznych, jak i jakościowych. Przykładowo, użycie rozwiertaka jako pierwszego narzędzia jest nieodpowiednie, ponieważ nie pozwala na precyzyjne wyznaczenie środka otworu, co jest kluczowe dla dalszych operacji. Rozwiertak jest narzędziem przeznaczonym do poprawiania wymiarów już istniejącego otworu, a nie do jego początkowego kształtowania. Podobnie, zastosowanie wiertła przed nawiertakiem nie tylko nieprecyzyjnie wyznacza środek, ale także może prowadzić do nieprawidłowego wymiarowania otworu, co w efekcie wpłynie na jakość gotowego wyrobu. Niezrozumienie funkcji poszczególnych narzędzi oraz ich kolejności może być spowodowane brakiem wiedzy na temat obróbki skrawaniem. Kluczowe jest zrozumienie, że każdy etap procesu obróbczo-technologicznego powinien opierać się na ścisłej logice technologicznej oraz doświadczeniu. Zastosowanie niewłaściwych narzędzi w niewłaściwej kolejności prowadzi nie tylko do obniżenia jakości produkcji, lecz także zwiększa ryzyko awarii maszyn i narzędzi, co w konsekwencji generuje dodatkowe koszty.

Pytanie 24

Położenie punktu "S" (wierzchołek ostrza noża) podaje się względem punktu

A. wymiany narzędzia.

B. odniesienia narzędzia.

C. zerowego obrabiarki,

D. referencyjnego.

Punkt "S", czyli ten wierzchołek noża, ustalamy względem narzędzia. To jest mega ważne w obróbce skrawaniem na CNC, bo bez tego nie da się dobrze ustawić narzędzia. Jak operator montuje narzędzie w maszynie, to musi ustawić ten wierzchołek w oparciu o wyznaczony punkt odniesienia. Tylko wtedy mamy pewność, że wszystkie wymiary i ścieżki narzędzia są obliczane prawidłowo. Użycie odpowiedniego punktu odniesienia jest zgodne z tym, czego wymagają najlepsze praktyki w branży. Dzięki temu procesy obróbcze są powtarzalne i dokładne. W programowaniu CNC, większość systemów wymaga podania tego punktu, bo to pomaga w optymalizacji produkcji i unikaniu błędów. Tak więc, znalezienie właściwego punktu odniesienia jest kluczowe dla efektywności pracy i jakości końcowego produktu.

Pytanie 25

Jaką obróbkę można zastosować na żarowo utwardzonych powierzchniach czopów wału?

A. Szlifowanie

B. Walcowanie

C. Radełkowanie

D. Toczenie zgrubne

Szlifowanie jest procesem obróbczo-skrawającym, który jest powszechnie stosowany na utwardzonych cieplnie powierzchniach, takich jak czopy wału. Utwardzenie cieplne zwiększa twardość i wytrzymałość materiału, co sprawia, że wymagane są odpowiednie techniki obróbcze, aby osiągnąć pożądane parametry wymiarowe i wykończenie powierzchni. Szlifowanie, jako operacja polegająca na usuwaniu materiału za pomocą narzędzi ściernych, pozwala na precyzyjne uformowanie kształtu, a także uzyskanie wysokiej jakości powierzchni, co jest kluczowe w zastosowaniach mechanicznych. Na przykład, w produkcji wałów korbowych, szlifowanie może być stosowane do obrabiania czopów, aby zapewnić ich dokładne wymiary oraz gładkość, co wpływa na ich funkcjonalność i żywotność. Ponadto, zgodnie z normami branżowymi, szlifowanie jest częścią wielu procesów technologicznych w przemyśle motoryzacyjnym oraz maszynowym, co czyni go standardowym rozwiązaniem w obróbce utwardzonych elementów.

Pytanie 26

Przedstawionym na zdjęciu przyrządem pomiarowym nie można zmierzyć

A. szerokości otworu o przekroju kwadratowym.

B. szerokości otworu o przekroju sześciokąta.

C. szerokości rowka prostego.

D. średnicy wałka z wielowypustem.

Odpowiedź "średnicy wałka z wielowypustem" jest prawidłowa, ponieważ mikrometr zewnętrzny, którego używamy do pomiarów, jest zaprojektowany do pomiaru wymiarów zewnętrznych prostych obiektów. Konstrukcja mikrometru nie pozwala na dokładne umiejscowienie szczęk pomiarowych w rowkach wałka z wielowypustem, co uniemożliwia precyzyjny pomiar jego średnicy. Standardowe mikrometry mają szczęki, które stykają się z powierzchniami prostymi, co wskazuje na ich zastosowanie w pomiarach takich jak średnice wałków cylindrycznych, szerokości otworów o przekroju kwadratowym czy sześciokątnym. W praktyce, aby zmierzyć średnicę wałka z wielowypustem, zaleca się użycie narzędzi takich jak suwmiarka, która posiada przystosowane końcówki do pomiaru w rowkach, co zapewnia dokładność pomiaru. W branży inżynieryjnej zapewnienie odpowiednich narzędzi pomiarowych dla specyficznych kształtów jest kluczowe dla uzyskania precyzyjnych wyników, co znajduje odzwierciedlenie w standardach jakości ISO.

Pytanie 27

Który fragment programu zawiera funkcję pomocniczą?

A. N80 G90

B. N95 G02 X40 Y0 I0 J20 F500

C. N90 G01 Z-5 G41 F200 M8

D. N85 G01 X20 F2000

Odpowiedź N90 G01 Z-5 G41 F200 M8 jest poprawna, ponieważ zawiera kluczowe elementy odnoszące się do funkcji pomocniczej w programowaniu CNC. W tej linii kodu N90, G01 oznacza ruch liniowy w trybie interpolacji, co jest fundamentalne dla operacji skrawania. Z-5 wskazuje na ruch w osi Z do głębokości 5 mm, natomiast G41 jest komendą aktywującą kompensację promienia narzędzia w lewo, co jest istotne przy toczeniu lub frezowaniu, gdzie dokładne odwzorowanie kształtu narzędzia ma kluczowe znaczenie. F200 definiuje prędkość posuwu na 200 mm/min, co jest również istotnym parametrem w procesie obróbczych. Komenda M8 uruchamia chłodziwo, co jest niezbędne do zwiększenia wydajności obróbczej i przedłużenia żywotności narzędzi. W kontekście standardów branżowych, użycie G41 i M8 jest zgodne z praktykami zapewniającymi wysoką jakość obróbki i bezpieczeństwo operacji. Warto również zauważyć, że poprawne zdefiniowanie funkcji pomocniczej w kodzie G ma ogromne znaczenie dla osiągnięcia precyzyjnych wyników oraz minimalizacji ryzyka uszkodzenia materiału lub narzędzi.

Pytanie 28

W którym uchwycie obróbkowym należy zamocować pręt o przekroju kwadratowym?

A. B.

B. D.

C. A.

D. C.

Wybór innych uchwytów obróbkowych, takich jak A, B czy C, może prowadzić do wielu problemów związanych z mocowaniem prętów o przekroju kwadratowym. Uchwyty trzyszczękowe, jak te wymienione, są zaprojektowane głównie do mocowania elementów o przekroju okrągłym lub heksagonalnym. Ich samocentrująca konstrukcja sprawia, że idealnie nadają się do trzymania obiektów o regularnych kształtach, ale nie potrafią skutecznie utrzymać przedmiotów o kształcie kwadratowym. Różnice w geometrii kształtów wpływają na rozłożenie sił podczas obróbki, co w rezultacie może skutkować ich luzowaniem lub nieprecyzyjnym umiejscowieniem. Wadliwy dobór uchwytu może prowadzić do uszkodzenia zarówno obrabianego przedmiotu, jak i samego narzędzia. W kontekście dobrych praktyk w obróbce mechanicznej, kluczowe jest, aby wzorować się na standardach mocowania, które zapewniają nie tylko bezpieczeństwo, ale także efektywność procesów. Ignorowanie tych zasad często skutkuje nie tylko problemami z jakością obrabianych detali, ale również zwiększa ryzyko wypadków w miejscu pracy.

Pytanie 29

Który fragment programu wskazuje na aktywację korekcji prawostronnej narzędzia?

A. G02 X0 Y20 I0 J-5 F300

B. G01 X45 Y12 F1500

C. G00 G42 X-10 Y20

D. G01 G40 X-6 Y19

Odpowiedź G00 G42 X-10 Y20 jest poprawna, ponieważ blok G42 w programowaniu CNC informuje o aktywacji korekcji prawostronnej narzędzia. Korekcja ta jest kluczowa w procesie obróbki, gdyż pozwala na uwzględnienie rzeczywistych wymiarów narzędzia, co jest niezbędne do uzyskania precyzyjnych wymiarów detalu. Używanie korekcji prawostronnej jest szczególnie ważne w przypadku narzędzi o określonym promieniu. Przykładowo, jeśli narzędzie ma promień 5 mm, blok G42 przesuwa ścieżkę narzędzia o ten wymiar w prawo względem ustalonej osi, co pozwala na precyzyjne wykonanie zaokrągleń czy wyżłobień na obrabianej powierzchni. Zastosowanie tego bloku jest zgodne z dobrą praktyką w programowaniu CNC, gdzie precyzyjne obliczenia i korekcje mają kluczowe znaczenie dla jakości finalnego produktu. W kontekście standardów ISO, korekcja narzędzia jest częścią procedur, które zapewniają, że każdy detal jest produkowany zgodnie z wymaganiami jakościowymi i wymiarowymi.

Pytanie 30

Posuw wykorzystywany podczas wiercenia w stali stopowej wynosi f_n = 0,05 mm/obr., a prędkość obrotowa n = 650 obr/min. Jaką wartość posuwu ν_f otrzymamy, wyrażoną w mm/min?
Wykorzystaj wzór: ν_f = f_n×n

A. 32,5

B. 12,5

C. 64,5

D. 10,5

Posuw ν_f w mm/min obliczamy tak: ν_f = f_n × n. Tu f_n to posuw na obrót, a n to prędkość obrotowa. W naszym przypadku mamy f_n = 0,05 mm/obr. i n = 650 obr/min. Podstawiając te wartości do wzoru, dostajemy: ν_f = 0,05 mm/obr. × 650 obr/min = 32,5 mm/min. Taki wynik jest ważny w obróbce, bo wpływa na jakość detali, efektywność narzędzi i czas cyklu obróbczej. Dobry dobór posuwu ma duże znaczenie, żeby produkcja była optymalna, a zużycie narzędzi minimalne. Z mojego doświadczenia, gdy używamy właściwego posuwu, łatwiej osiągnąć gładkie powierzchnie i precyzyjne wymiary. I to się zgadza z tym, co mówi branża i normy ISO dotyczące obróbki skrawaniem. Pamiętaj, że za duży posuw może uszkodzić narzędzia, więc warto dobrze przemyśleć obliczenia.

Pytanie 31

Wymienne wkładki skrawające narzędzi frezarskich, używane do obróbki profilowej, mają formę

A. prostokątną

B. okrągłą

C. romboidalną

D. ośmiokątną

Odpowiedź 'okrągły' jest poprawna, ponieważ wymienne płytki skrawające ostrzy narzędzi frezarskich do obróbki profilowej mają zazwyczaj kształt okrągły, co pozwala na ich efektywne wykorzystanie w procesach skrawania. Kształt okrągły umożliwia równomierne rozłożenie obciążenia podczas pracy, co znacząco wpływa na trwałość narzędzi oraz jakość obrabianych powierzchni. Okrągłe płytki skrawające są szczególnie przydatne w zastosowaniach wymagających dużej precyzji, takich jak frezowanie krawędzi czy tworzenie skomplikowanych profili. Przykładem zastosowania takich narzędzi mogą być operacje frezarskie w przemyśle lotniczym czy motoryzacyjnym, gdzie precyzja wykonania jest kluczowa. Normy branżowe, takie jak ISO 8765, wskazują na znaczenie stosowania odpowiednich narzędzi dla zapewnienia jakości obróbki i bezpieczeństwa procesów produkcyjnych. Warto również podkreślić, że kształt okrągły sprzyja efektywnemu odprowadzaniu wiórów, co jest istotne dla utrzymania chłodzenia narzędzi i minimalizacji ryzyka ich uszkodzenia.

Pytanie 32

Przyrząd pomiarowy przedstawiony na zdjęciu to

A. wewnętrzny mikrometr szczękowy.

B. głowica mikrometryczna.

C. średnicówka mikrometryczna.

D. głębokościomierz mikrometryczny.

Średnicówka mikrometryczna to precyzyjny przyrząd pomiarowy, który został zaprojektowany do pomiaru średnic wewnętrznych różnych otworów. W odróżnieniu od innych narzędzi, takich jak głębokościomierz mikrometryczny, który służy do pomiaru głębokości otworów, średnicówka mikrometryczna wykorzystuje dwa ramiona pomiarowe, które są umieszczane wewnątrz otworu. Mikrometr, zamontowany na jednym z ramion, umożliwia dokładne odczyty wartości pomiaru. Użycie średnicówki mikrometrycznej jest istotne w branży mechanicznej i przemysłowej, gdzie precyzyjne pomiary mają kluczowe znaczenie dla zapewnienia odpowiedniego dopasowania elementów maszyn i detali. W standardach takich jak ISO 1101, które dotyczą tolerancji wymiarowych i geometrycznych, podkreśla się znaczenie użycia precyzyjnych narzędzi pomiarowych w celu osiągnięcia wysokiej jakości produkcji. Dzięki zastosowaniu średnicówki możliwe jest uzyskanie pomiarów w zakresie mikrometrów, co jest niezbędne do zachowania norm tolerancji w wielu zastosowaniach inżynieryjnych.

Pytanie 33

Uruchomienie obrabiarki CNC w trybie pracy automatycznej "blok po bloku" wymaga naciśnięcia przy w kolejności:

A. RESET→MDA→JOG

B. AUTO→SINGLE BLOCK→CYCLE START

C. JOG→CYCLE STOP→SINGLE BLOCK

D. MDA→SINGLE BLOCK→JOG

Odpowiedź 'AUTO→SINGLE BLOCK→CYCLE START' jest jak najbardziej trafna. Gdy uruchamiamy maszynę CNC w trybie automatycznym, pierwszym krokiem jest ustawienie jej na tryb AUTO. Dzięki temu maszyna działa w pełni automatycznie, co przyspiesza cały proces produkcji. Potem aktywacja opcji 'SINGLE BLOCK' pozwala nam kontrolować każdy etap obróbki krok po kroku, co jest ważne, bo możemy wprowadzać poprawki w razie potrzeby. A na końcu 'CYCLE START' rusza cykl obróbczy, co jest absolutnie niezbędne do rozpoczęcia pracy. Taka procedura jest zgodna z najlepszymi praktykami w branży i pomaga uniknąć błędów, co jest szczególnie ważne przy precyzyjnej obróbce materiałów. Warto to znać, żeby efektywnie i bezpiecznie korzystać z maszyn CNC.

Pytanie 34

Aby przesłać program sterujący z komputera PC do obrabiarki CNC nie wykorzystuje się

A. interfejsu RS232

B. dysków SSD

C. postprocesora

D. systemu DNC

Postprocesor to oprogramowanie, które przetwarza dane generowane przez system CAD/CAM do formatu, który jest zrozumiały dla obrabiarki CNC. Jego głównym zadaniem jest konwersja ścieżek narzędzi na instrukcje G-code, które są bezpośrednio interpretowane przez maszyny CNC. W kontekście transmisji programu sterującego z komputera PC na obrabiarkę CNC, postprocesor pełni istotną funkcję, ale nie jest narzędziem do samej transmisji danych. Transmisję danych realizuje się poprzez inne metody, takie jak wykorzystanie systemu DNC (Direct Numeric Control), które umożliwiają komunikację między komputerem a obrabiarką. Zastosowanie postprocesora ma miejsce przed etapem przesyłania, co czyni tę odpowiedź poprawną. Dobrą praktyką jest stosowanie postprocesorów zgodnych z odpowiednimi standardami, aby zapewnić maksymalną kompatybilność i efektywność procesu produkcyjnego.

Pytanie 35

Które z zalecanych wartości parametrów skrawania należy nastawić na wiertarce w celu wykonania otworu ^φ10 w stali stopowej? Skorzystaj z danych w tabeli.

Zalecane parametry skrawania przy wierceniu
Materiał przedmiotu obrabianego	Stal konstrukcyjna Stopy aluminium		Stal węglowa Stal stopowa
Średnica wiertła mm	Obroty min^-1	Posuw mm/obr	Obroty min^-1	Posuw mm/obr
2	5600	0,07	4800	0,07
4	2800	0,10	3200	0,10
6	1850	0,15	1600	0,15
8	1400	0,20	1200	0,20
10	1100	0,23	960	0,23
12	950	0,26	800	0,26

A. n = 1200 obr/min, fn = 0,20 mm/obr

B. n = 1850 obr/min, fn = 0,15 mm/obr

C. n = 800 obr/min, fn = 0,26 mm/obr

D. n = 960 obr/min, fn = 0,23 mm/obr

Wybór wartości n = 960 obr/min oraz fn = 0,23 mm/obr dla wiercenia otworu o średnicy 10 mm w stali stopowej jest zgodny z dobrymi praktykami w obróbce skrawaniem. Prędkość obrotowa 960 obr/min została określona na podstawie tabeli, która uwzględnia różne parametry skrawania dla różnych materiałów i narzędzi. Ustawienie tej prędkości umożliwia uzyskanie optymalnej wydajności skrawania oraz zapewnia odpowiednią jakość powierzchni otworu. Dodatkowo, posuw na poziomie 0,23 mm/obr jest idealnie dostosowany do tej prędkości, co minimalizuje ryzyko uszkodzenia wiertła oraz materiału obrabianego. W praktyce, takie parametry skrawania przyczyniają się do zmniejszenia zużycia narzędzi, poprawy efektywności pracy oraz zwiększenia precyzji wykonania otworu, co jest kluczowe w wielu zastosowaniach przemysłowych i produkcyjnych.

Pytanie 36

Który fragment sterującego programu zawiera dane umożliwiające wykonanie gwintu M16 o skoku 2 mm?

N25 G1 X13.5 Z-10
N30 G0 X16
N35 G33 Z-40 F2
N40 G0 X25

Fragment A.

N25 G1 X13.5 Z-10
N30 G0 X13.5
N35 G63 Z-40
N40 G0 X20

Fragment B.

N25 G1 X13.5 Z-10
N30 G0 X13.5
N35 G33 Z-40 F2
N40 G0 X20

Fragment C.

N25 G1 X13.5 Z-10
N30 G0 X13.5 M5
N35 G33 Z-40 F2
N40 G0 X25

Fragment D.

A. Fragment A.

B. Fragment B.

C. Fragment C.

D. Fragment D.

Wybór innego fragmentu programu może prowadzić do wielu nieporozumień związanych z parametrami nacinania gwintu. Fragmenty A, B oraz D nie zawierają odpowiednich komend ani wartości, które są niezbędne do poprawnego wykonania gwintu M16 o skoku 2 mm. Na przykład, w przypadku fragmentu A, mogą znajdować się błędne wartości posuwu lub głębokości nacinania, co może skutkować uszkodzeniem zarówno narzędzia, jak i obrabianego materiału. Warto zaznaczyć, że każdy element w programie CNC jest krytyczny i niewłaściwa komenda może spowodować, że gwint nie będzie spełniał norm technicznych. W wielu przypadkach programiści popełniają błąd, myśląc, że zrozumienie logiki programu jest wystarczające, podczas gdy kluczowe jest także znanie konkretnego zastosowania każdej z komend. Ignorowanie standardowych skoków gwintów przy tworzeniu programu może prowadzić do poważnych problemów, takich jak za luźne lub za ciasne połączenia, co ma ogromne znaczenie w inżynierii. Aby unikać takich błędów, warto regularnie uczestniczyć w szkoleniach związanych z programowaniem CNC oraz stosować się do dobrych praktyk w branży, które podkreślają znaczenie precyzyjnego definiowania parametrów w programowaniu obróbki skrawaniem.

Pytanie 37

Na rysunku przedstawiono wiertarkę

A. promieniową.

B. słupową.

C. stołową.

D. stojakową.

Wybór wiertarki słupowej jako odpowiedzi jest trafny, ponieważ na przedstawionym rysunku widoczna jest konstrukcja, która idealnie odpowiada specyfice tego typu urządzenia. Wiertarki słupowe charakteryzują się pionowym słupem, który stabilizuje wiertło oraz umożliwia precyzyjne ustawienie głębokości wiercenia. Dzięki swojej budowie, wiertarki słupowe są szczególnie cenione w warsztatach obróbczych, gdzie wymagana jest duża dokładność i powtarzalność procesów. Stosowane są do wiercenia w materiałach takich jak metal, drewno czy tworzywa sztuczne. Przykładem zastosowania wiertarki słupowej może być produkcja komponentów do maszyn, gdzie precyzyjne otwory są niezbędne. W kontekście standardów branżowych, wiertarki słupowe są zgodne z normami bezpieczeństwa i efektywności, co czyni je niezastąpionym narzędziem w profesjonalnych warsztatach.

Pytanie 38

Jakie maszyny wykorzystuje się w obróbce seryjnej do przetwarzania otworów o kształcie np.: wielowypustowym?

A. tokarki CNC

B. honownice

C. przeciągarki

D. dłutownice

Przeciągarki są maszynami wykorzystywanymi do obróbki otworów kształtowych, takich jak otwory wielowypustowe, które wymagają precyzyjnego dopasowania i wysokiej jakości powierzchni. Ich konstrukcja pozwala na wykonywanie skomplikowanych kształtów przy zachowaniu dużej dokładności wymiarowej. Przeciągarki stosują narzędzia o wysokiej twardości, które przekształcają materiał poprzez przesuwanie go wzdłuż formy narzędzia, co idealnie nadaje się do produkcji seryjnej detali o dużej powtarzalności. W praktyce, przemysł motoryzacyjny często wykorzystuje przeciągarki do obróbki otworów w częściach silników, gdzie dokładność i wytrzymałość są kluczowe. Standardy takie jak ISO 2768 definiują wymagania tolerancyjne, które przeciągarki są w stanie spełnić, co czyni je idealnym rozwiązaniem do produkcji seryjnej w branży. Dodatkowo, przeciągarki umożliwiają efektywne usuwanie materiału, co przekłada się na optymalizację procesu produkcyjnego i redukcję kosztów operacyjnych.

Pytanie 39

Na wrzecionie szlifierki można zakładać jedynie ściernice, dla których maksymalna prędkość obrotowa jest

A. przynajmniej dwa razy większa od rzeczywistej prędkości wrzeciona

B. równa albo wyższa od rzeczywistej prędkości wrzeciona

C. mniejsza od rzeczywistej prędkości wrzeciona

D. mniejsza lub równa rzeczywistej prędkości wrzeciona

Wiele osób mylnie sądzi, że możliwe jest stosowanie ściernic o prędkości obrotowej mniejszej niż rzeczywista prędkość wrzeciona. Takie podejście jest niebezpieczne, ponieważ może prowadzić do zjawiska znanego jako 'pęknięcie ściernicy'. Kiedy ściernica pracuje z prędkością wyższą niż jej maksymalne dopuszczalne, materiał może ulec uszkodzeniu, co w konsekwencji może spowodować wyrzucenie fragmentów ściernicy, narażając operatora i osoby w pobliżu na poważne niebezpieczeństwo. Dodatkowo, stosowanie ściernic o prędkości obrotowej niższej niż wymagana prowadzi do obniżenia efektywności obróbczej. Obróbka będzie nieefektywna, z mniejszą wydajnością i większym zużyciem materiału, co w rezultacie podnosi koszty produkcji. Często błędne jest także przekonanie, że ściernice można wybierać dowolnie, tylko na podstawie ich zastosowania, a nie uwzględniając prędkości obrotowej wrzeciona. Właściwe dobieranie narzędzi szlifierskich powinno zawsze opierać się na danych producenta oraz regulacjach branżowych. Zignorowanie tych zasad może prowadzić do awarii sprzętu oraz zwiększonego ryzyka wypadków, co jest niezgodne z zasadami BHP obowiązującymi w przemyśle.

Pytanie 40

Przedstawiony na zdjęciu element wyposażenia obrabiarki służy do

A. mocowania narzędzi obróbkowych.

B. podtrzymywania długich wałków.

C. mocowania przedmiotu obrabianego.

D. mocowania uchwytu obróbczego tulejkowego.

Wybór odpowiedzi, która odnosi się do mocowania uchwytu obróbczego tulejkowego, podtrzymywania długich wałków lub mocowania przedmiotu obrabianego, wskazuje na pewne nieporozumienia w zrozumieniu funkcji i zastosowania elementów wyposażenia obrabiarki. Uchwyty tulejkowe najczęściej służą do mocowania narzędzi, a nie jako elementy wspierające obróbkę materiałów. Podtrzymywanie długich wałków to z kolei funkcja, która jest realizowana przez podporowe elementy, jak np. podpory lub prowadnice, które nie mają związku z mocowaniem narzędzi. W kontekście mocowania przedmiotu obrabianego, stosuje się uchwyty, które również nie mogą być mylone z głowicą narzędziową. Takie błędne rozumienie wynika często z niedostatecznej wiedzy na temat różnic między różnymi elementami obrabiarki. Należy zauważyć, że głowice narzędziowe są zaprojektowane specjalnie do mocowania narzędzi skrawających, co jest kluczowe w procesie obróbczy, gdzie precyzja i stabilność mocowania mają istotny wpływ na jakość wykonanej pracy. Zrozumienie ról poszczególnych elementów obrabiarki jest podstawą skutecznego ich wykorzystania w praktyce, a pomylenie tych funkcji może prowadzić do obniżenia jakości obróbki oraz zwiększenia ryzyka uszkodzenia narzędzi.

Rozpocznij nowy egzamin

Powrót do strony głównej
