Kwalifikacja: ELM.05 - Eksploatacja urządzeń elektronicznych
Rozpoczęcie: 1 października 2026 23:58
Zakończenie: 2 października 2026 00:10 Rozwiązano w aplikacji mobilnej
Egzamin zdany!
Wynik: 27/40 punktów (67,5%)
Wymagane minimum: 20 punktów (50%)
Pewność odpowiedzi
Żadna odpowiedź nie została oznaczona jako strzał.
Przy następnym egzaminie zaznaczaj niepewne odpowiedzi - zobaczysz wtedy, ile wyniku bierze się z wiedzy, a ile ze szczęścia.
Twój wynik na tle innych
Twój wynik jest lepszy niż 49% podejść do kwalifikacji ELM.05.
Porównanie z 8599 zakończonymi podejściami do tej kwalifikacji (dane zbiorcze, bez wyników indywidualnych).
Poprawa! Poprzednio 60,0%, teraz 67,5% (+7,5 p.p.).
Zachowaj ten wynik na koncie
Załóż darmowe konto albo zaloguj się - ten egzamin przypiszemy do Twojego konta, więc wrócisz do swoich błędów, będziesz śledzić postęp i dostaniesz powtórki dobrane do Twoich odpowiedzi.
Poprawna odpowiedź. Tuner DVB-T (Digital Video Broadcasting - Terrestrial) jest urządzeniem zaprojektowanym do odbioru sygnałów cyfrowej telewizji naziemnej. W odróżnieniu od analogowej telewizji, która jest stopniowo wycofywana, DVB-T pozwala na odbiór sygnałów w wysokiej jakości, co jest możliwe dzięki kompresji danych oraz cyfrowemu przesyłaniu. W praktyce oznacza to, że użytkownicy mogą korzystać z lepszej jakości obrazu i dźwięku, a także z dodatkowych usług, takich jak napisy czy wiele kanałów w ramach jednego multipleksu. Standard DVB-T jest powszechnie stosowany w wielu krajach, co czyni go rozwiązaniem uniwersalnym. Przykładem zastosowania tunera DVB-T mogą być telewizory i dekodery, które umożliwiają odbiór kanałów telewizyjnych dostępnych w danym regionie bez potrzeby korzystania z kabli czy satelitów. Dodatkowo, tunery te są kompatybilne z różnymi formatami kodowania, co zwiększa ich funkcjonalność i elastyczność w użytkowaniu.
Pytanie 2
Na rysunku przedstawiono złącze interfejsu
A. HDMITwoja odpowiedź
B. DVI-A
C. FireWire
D. S-Video
Poprawna odpowiedź. Złącze HDMI (High-Definition Multimedia Interface) to standard interfejsu, który jest obecnie powszechnie wykorzystywany w urządzeniach elektronicznych do przesyłania wysokiej jakości sygnału audio i wideo. Przedstawione na rysunku złącze z 19 pinami idealnie wpisuje się w specyfikację HDMI, co czyni je standardowym rozwiązaniem w kinach domowych, telewizorach, monitorach oraz laptopach. HDMI obsługuje różne rozdzielczości, w tym 4K i 8K, oraz zapewnia wsparcie dla różnych formatów audio, co czyni go niezwykle wszechstronnym narzędziem do transmisji multimediów. Dodatkowo, standard ten pozwala na przesyłanie sygnału z urządzeń przenośnych, jak smartfony czy tablety, co zwiększa jego funkcjonalność. HDMI wspiera także technologię HDCP (High-bandwidth Digital Content Protection), co jest istotne w kontekście ochrony treści cyfrowych. Warto również pamiętać, że HDMI ma wiele wersji, w tym HDMI 2.0 i 2.1, które oferują dodatkowe funkcje, takie jak zwiększona przepustowość i wsparcie dla dynamicznego HDR, co potwierdza jego znaczenie w nowoczesnej technologii multimedialnej.
Pytanie 3
Który rysunek przedstawia złącze wykorzystywane w interfejsie RS232?
A.
B.Twoja odpowiedź
C.
D.
Poprawna odpowiedź. Rysunek B przedstawia złącze DB9, które jest powszechnie stosowane w interfejsie RS232, popularnym standardzie komunikacji szeregowej. Złącze to charakteryzuje się dziewięcioma pinami, które umożliwiają przesyłanie danych oraz sygnałów kontrolnych. Złącze DB9 jest wykorzystywane w wielu urządzeniach, takich jak komputery, modemy, drukarki i różnorodne urządzenia przemysłowe. Dzięki standardowi RS232, urządzenia mogą komunikować się za pomocą prostego interfejsu, co czyni go idealnym do zastosowań, gdzie niezbędna jest stabilna i niezawodna transmisja danych na krótkich dystansach. W branży inżynieryjnej i automatyce, RS232 jest często stosowane w systemach SCADA oraz w interfacingu urządzeń, co sprawia, że znajomość tego złącza jest kluczowa dla inżynierów i techników. Dodatkowo, standard ten pozwala na łatwe diagnozowanie problemów związanych z połączeniem, dzięki wyraźnie zdefiniowanym sygnałom kontrolnym, co zwiększa jego użyteczność w praktyce.
Pytanie 4
Którym symbolem graficznym, w sprzęcie elektronicznym powszechnego użytku, oznacza się uziemienie bezszumowe?
A.
B.Twoja odpowiedź
C.
D.Poprawna odpowiedź
Niepoprawna odpowiedź. Niepoprawne odpowiedzi mogą wynikać z nieporozumienia dotyczącego symboliki stosowanej w sprzęcie elektronicznym. Wiele osób może mylić oznaczenia uziemienia z innymi symbolami graficznymi, które reprezentują różne funkcje, takie jak zasilanie czy wyłączniki. Oznaczenia A, B i C mogą przypominać symbole związane z innymi aspektami bezpieczeństwa elektrycznego, co może prowadzić do błędnych interpretacji. Przykładowo, symbol uziemienia zawiera trzy poziome linie, które wskazują na stabilność, oraz linię pionową, która symbolizuje połączenie z ziemią. Osoby, które udzieliły błędnej odpowiedzi, mogą także nie być świadome znaczenia bezszumowego uziemienia, które jest kluczowe w kontekście ochrony przed zakłóceniami. Takie zakłócenia mogą pochodzić z różnych źródeł, w tym z urządzeń radiowych, telefonów komórkowych czy nawet z sieci elektrycznej. W kontekście projektowania systemów audio i wideo, brak uziemienia bezszumowego może prowadzić do znacznego pogorszenia jakości dźwięku i obrazu, co jest nieakceptowalne w profesjonalnych zastosowaniach. Dlatego kluczowe jest zrozumienie, że odpowiednie oznaczenie uziemienia ma praktyczne zastosowanie w każdym elemencie infrastruktury elektronicznej, a jego pominięcie może skutkować poważnymi konsekwencjami zarówno dla sprzętu, jak i użytkowników.
Pytanie 5
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto, aby zobaczyć pełną treść.
Pytanie 6
W jakim układzie pracuje wzmacniacz operacyjny oznaczony na schemacie literą B?
A. Całkującym.Twoja odpowiedź
B. Różniczkującym.
C. Odwracającym.
D. Nieodwracającym.Poprawna odpowiedź
Niepoprawna odpowiedź. Wzmacniacz operacyjny pracujący w konfiguracji całkującej, różniczkującej czy odwracającej różni się znacząco od układu nieodwracającego. Konfiguracja całkująca polega na przekształceniu sygnału wejściowego w jego całkę, co oznacza, że wyjście wzmacniacza operacyjnego jest proporcjonalne do wartości całkowanej sygnału wejściowego w danym czasie. Takie podejście jest używane w aplikacjach wymagających analizy sygnałów zmieniających się w czasie, jak na przykład w systemach kontrolnych. Z kolei wzmacniacz różniczkujący generuje sygnał wyjściowy proporcjonalny do szybkości zmian sygnału wejściowego, co sprawia, że jest idealny do zastosowań, gdzie ważne jest uchwycenie dynamiki sygnału, jak w systemach ochrony czy detekcji. Natomiast w przypadku wzmacniacza odwracającego, sygnał wyjściowy jest odwrócony w fazie w stosunku do sygnału wejściowego, co prowadzi do całkowicie innego zachowania w porównaniu do układu nieodwracającego. Typowym błędem przy rozpoznawaniu układów wzmacniaczy operacyjnych jest mylenie ich podstawowych właściwości i zastosowań. Kluczowe jest zrozumienie, że sposób podłączenia sygnałów wejściowych oraz ich interakcje mają decydujący wpływ na to, jak wzmacniacz będzie działał w praktyce. Właściwa konfiguracja wzmacniacza operacyjnego jest fundamentem w projektowaniu układów elektronicznych, dlatego ważne jest, aby dokładnie rozpoznawać różnice między tymi układami.
Pytanie 7
Na zdjęciu przedstawiono gniazdo zasilania typu
A. IECTwoja odpowiedź
B. SATA
C. MOLEX
D. ATX
Poprawna odpowiedź. Gniazdo zasilania przedstawione na zdjęciu to standard IEC, który jest powszechnie stosowany w wielu urządzeniach elektronicznych. Gniazdo C13/C14, które należy do normy IEC 60320, jest najczęściej używane w komputerach, monitorach oraz innych sprzętach biurowych. Przykładowo, w zasilaczach komputerowych standardowe złącze zasilania C14 (gniazdo żeńskie) łączy się z wtyczką C13 (gniazdo męskie), co umożliwia dostarczenie energii elektrycznej do urządzenia. Zastosowanie standardów IEC jest kluczowe dla zapewnienia kompatybilności i bezpieczeństwa w różnych systemach zasilania. Dzięki tym standardom, użytkownicy mogą korzystać z szerokiej gamy kabli i zasilaczy, co znacząco ułatwia eksploatację i serwis urządzeń elektronicznych na całym świecie. Warto zwrócić uwagę, że standard IEC umożliwia również bezpieczne połączenia, co ma szczególne znaczenie w kontekście ochrony przed przepięciami i innymi zagrożeniami elektrycznymi.
Pytanie 8
Jaka jest wartość mocy traconej w stabilizatorze napięcia pracującym z prądem o wartości I = 1,8 A oraz z napięciami o wartościach U1= 20 V i U2= 15 V?
A. 27 W
B. 1,8 W
C. 15 W
D. 9 WTwoja odpowiedź
Poprawna odpowiedź. Moc tracona w stabilizatorze napięcia wynika z różnicy pomiędzy mocą wejściową a mocą wyjściową. W przypadku podanego zadania, przy prądzie I = 1,8 A oraz napięciach U1 = 20 V i U2 = 15 V, moc tracona oblicza się w następujący sposób: moc wejściowa to U1 * I = 20 V * 1,8 A = 36 W, natomiast moc wyjściowa to U2 * I = 15 V * 1,8 A = 27 W. W związku z tym moc tracona wynosi 36 W - 27 W = 9 W. Stabilizatory napięcia są powszechnie stosowane w elektronice, aby zapewnić stabilny poziom napięcia, co jest kluczowe dla poprawnego działania komponentów elektronicznych. Przykładami zastosowań stabilizatorów są zasilacze do urządzeń audio, systemy zasilania w komputerach czy urządzenia pomiarowe. Zgodnie z dobrymi praktykami inżynierskimi, dobór stabilizatora powinien uwzględniać nie tylko moc tracona, ale także efektywność i zarządzanie ciepłem, aby zapewnić długotrwałą i bezawaryjną pracę urządzenia.
Pytanie 9
Na podstawie przedstawionych pomiarów stanów logicznych można stwierdzić, że uszkodzeniu uległa bramka oznaczona cyfrą
A. 1
B. 2
C. 3Poprawna odpowiedź
D. 4Twoja odpowiedź
Niepoprawna odpowiedź. Odpowiedzi wskazujące na inne bramki są wynikiem błędnych założeń dotyczących analizy stanów logicznych. W przypadku bramki logicznej, kluczowe jest zrozumienie, jak działają różne typy bramek, takie jak AND, OR, czy NOT. W szczególności, bramka 1, 2 oraz 4 mogłyby być identyfikowane jako uszkodzone, gdyby analizowane pomiary były niewłaściwie interpretowane. Typowym błędem myślącym jest zakładanie, że każda bramka, która ma niezrozumiałe wyniki, musi być uszkodzona, zamiast dokonać oceny na podstawie rzeczywistych stanów logicznych. Dobrą praktyką przy diagnozowaniu uszkodzeń jest zawsze porównywanie wyników z oczekiwanym stanem, co w przypadku bramki NOT jest wyraźnie określone. Ważne jest również zrozumienie, że nieprawidłowości na wyjściu bramki nie zawsze są jednoznaczne z uszkodzeniem; mogą one wynikać z problemów z zasilaniem, błędów w połączeniach czy nawet uszkodzeń komponentów w okolicy. Stosowanie metodyki diagnostycznej, jak np. analiza schematów połączeń i wykorzystanie oscyloskopów, może znacznie ułatwić ten proces. Pamiętaj, że w elektronice cyfrowej precyzyjna diagnostyka jest kluczowa dla prawidłowego funkcjonowania układów.
Pytanie 10
Rysunek przedstawia zasilanie
A. trójfazowe.
B. symetryczne.Twoja odpowiedź
C. jednofazowe.
D. nie symetryczne.
Poprawna odpowiedź. Rysunek przedstawia zasilanie symetryczne, co oznacza, że mamy do czynienia z układem, w którym napięcia w poszczególnych fazach są równe i mają taki sam kąt przesunięcia. Zasilanie symetryczne jest kluczowe w systemach trójfazowych, gdzie zapewnia równomierne obciążenie wszystkich faz, co przekłada się na efektywność i stabilność systemu zasilania. Taki układ minimalizuje straty energii i eliminuje wibracje oraz zakłócenia w pracy silników elektrycznych. Przykładem zastosowania zasilania symetrycznego mogą być zasilacze w przemyśle, które wytwarzają moc potrzebną do zasilania urządzeń produkcyjnych. Standardy takie jak IEC 60038 definiują wartości nominalne napięć dla różnych systemów zasilania, co jest istotne dla zapewnienia spójności i bezpieczeństwa w instalacjach elektrycznych.
Pytanie 11
Jeżeli wartość rezystancji potencjometru suwakowego pomiędzy zaciskiem krańcowym a zaciskiem ślizgacza zmienia się proporcjonalnie do położenia ślizgacza, to charakterystyka takiego potencjometru stanowi funkcję
A. logarytmicznąTwoja odpowiedź
B. wykładniczą
C. hiperboliczną
D. liniowąPoprawna odpowiedź
Niepoprawna odpowiedź. Wybór odpowiedzi, która nie jest liniowa, wskazuje na pewne nieporozumienia związane z charakterystyką potencjometrów. Logarytmiczne, wykładnicze i hiperboliczne funkcje charakteryzują się nieliniowym zachowaniem, co oznacza, że zmiany w jednym z parametrów prowadzą do nierównomiernych zmian w innych. Na przykład, potencjometr o charakterystyce logarytmicznej zmienia swoją rezystancję w bardziej skomplikowany sposób, co jest powszechnie stosowane w aplikacjach audio do regulacji głośności, aby lepiej odwzorować percepcję ludzkiego ucha. W przypadku charakterystyki wykładniczej zmiany rezystancji byłyby proporcjonalne do zmiany wartości podniesionej do potęgi, co prowadzi do niesymetrycznego zachowania. Hiperboliczne funkcje z kolei wiążą się z bardziej skomplikowanymi interakcjami, które nie są stosowane w kontekście prostych potencjometrów suwakowych. Typowym błędem myślowym jest mylenie rodzajów charakterystyk z odpowiednimi zastosowaniami. Zrozumienie różnic między tymi funkcjami jest kluczowe do poprawnego wyboru komponentów w projektach elektronicznych. Warto również zauważyć, że dobór odpowiedniego typu potencjometru wpływa na całkowitą jakość sygnału oraz stabilność układu, dlatego istotne jest, aby przed podjęciem decyzji dobrze rozumieć różnice między nimi.
Pytanie 12
Na rysunku pokazano układ wzmacniacza sumującego napięcia stałe U1 i U2. Jaka jest wartość napięcia UWY na wyjściu w tym układzie?
A. -8 V
B. -2 V
C. +2 V
D. +8 VTwoja odpowiedź
Poprawna odpowiedź. Poprawna odpowiedź to +8 V, ponieważ układ wzmacniacza sumującego napięcia działa na zasadzie sumowania wartości wejściowych z uwzględnieniem wzmocnienia. Wzór na napięcie wyjściowe wzmacniacza sumującego jest kluczowy dla zrozumienia, jak wartości U1 i U2 wpływają na UWY. W przypadku, gdy mamy do czynienia z wartościami rezystorów R1, R2 oraz R3, które kształtują wzmocnienie, możemy obliczyć napięcie wyjściowe. Przykładowo, jeśli R1 i R2 są równe, a U1 wynosi +2 V, a U2 wynosi +6 V, sumując te napięcia uzyskujemy +8 V. W praktyce wzmacniacze sumujące są powszechnie używane w systemach Audio, gdzie sumują różne sygnały audio w celu uzyskania jednego wyjściowego sygnału. Dobra praktyka polega na odpowiednim doborze rezystorów, co pozwala na kontrolowanie wzmocnienia oraz stabilność działania wzmacniacza w różnych warunkach operacyjnych.
Pytanie 13
Do czego służy urządzenie pokazane na rysunku?
A. Lutowania elementów SMD.
B. Dwupunktowego pomiaru temperatury.
C. Pomiaru parametrów elektrycznych elementów SMD.Twoja odpowiedź
D. Chwytania elementów SMD z kontrolowaną elektronicznie siłą ścisku.
Poprawna odpowiedź. Urządzenie przedstawione na rysunku jest miernikiem przeznaczonym do pomiaru parametrów elektrycznych elementów SMD. Jego konstrukcja zawiera specjalnie przystosowane końcówki, które umożliwiają precyzyjny pomiar takich wartości jak napięcie, opór czy pojemność w małych komponentach elektronicznych. W elektronice, szczególnie w kontekście montażu powierzchniowego, istotne jest, aby mieć możliwość szybkiej i dokładnej diagnozy parametrów tych elementów, co pozwala na ich efektywne testowanie i weryfikację. Mierniki te są zgodne z normami branżowymi, co zapewnia ich niezawodność i dokładność. Przykładowe zastosowania obejmują testowanie kondensatorów w układach elektronicznych czy sprawdzanie ciągłości ścieżek na płytkach PCB, co jest kluczowe w procesie produkcji i serwisowania urządzeń elektronicznych.
Pytanie 14
Zastosowanie wzmacniacza operacyjnego o Ku > 1 przy pomiarze napięcia stałego za pomocą woltomierza pozwala na
A. zwiększenie czułości i zwiększenie najniższego zakresu pomiarowego.Twoja odpowiedź
B. zmniejszenie czułości i obniżenie najniższego zakresu pomiarowego.
C. zmniejszenie czułości i zwiększenie najniższego zakresu pomiarowego.
D. zwiększenie czułości i obniżenie najniższego zakresu pomiarowego.Poprawna odpowiedź
Niepoprawna odpowiedź. Zrozumienie zasady działania wzmacniaczy operacyjnych jest kluczowe dla prawidłowego interpretowania wyników pomiarów. Wybór odpowiedzi sugerujących zmniejszenie czułości lub obniżenie najniższego zakresu pomiarowego wskazuje na nieprawidłowe zrozumienie roli wzmacniacza operacyjnego. Wzmacniacze te są zaprojektowane w celu zwiększenia sygnału, a więc każde stwierdzenie, że ich zastosowanie zmniejsza czułość pomiaru, jest niezgodne z praktyką inżynieryjną. Zmniejszenie czułości skutkowałoby koniecznością stosowania większych napięć wejściowych, co ograniczałoby zdolność do wykrywania małych sygnałów. Ponadto, obniżenie najniższego zakresu pomiarowego oznaczałoby, że urządzenie pomiarowe mogłoby zarejestrować jedynie bardziej znaczące napięcia, co jest sprzeczne z ideą precyzyjnego pomiaru niewielkich wartości. Typowe błędy w rozumieniu tych zagadnień wynikają z mylenia czułości z zakresem pomiarowym; czułość dotyczy zdolności urządzenia do wykrywania małych sygnałów, natomiast zakres odnosi się do wartości, jakie urządzenie może zarejestrować. Zatem prawidłowe zrozumienie działania wzmacniacza operacyjnego oraz jego właściwości jest kluczowe dla skutecznego pomiaru napięć stałych.
Pytanie 15
W specyfikacji technicznej zasilacza podano, że współczynnik tętnień kt < 2%. Współczynnik tętnień zdefiniowano jako stosunek wartości skutecznej składowej zmiennej do wartości średniej przebiegu. Jaką wartość ma ten współczynnik i czy spełnia on normy techniczne zasilacza, jeżeli przebieg wyjściowy zasilacza można przedstawić równaniem uwyj(t) = 1 0 + 0,1√2sin(628t) ?
A. 1%, takTwoja odpowiedź
B. 1%, nie
C. 3%, nie
D. 3%, tak
Poprawna odpowiedź. Prawidłowa odpowiedź wynika z analizy wzoru przebiegu wyjściowego zasilacza: uwyj(t) = 1 0 + 0,1√2sin(628t). Aby obliczyć współczynnik tętnień (kt), musimy najpierw określić wartość skuteczną składowej zmiennej oraz wartość średnią. Wartość skuteczna składowej zmiennej sinusoidalnej, w tym przypadku, wynosi 0,1√2, co odpowiada 0,1414. Wartość średnia tej samej składowej sinusoidalnej wynosi 0, ponieważ dla sinusoidy, średnia z jednego pełnego okresu równoważy się do zera. Z tego powodu współczynnik tętnień obliczamy jako: kt = (0,1414 / 1) * 100% = 14,14%. W praktyce dla zasilaczy wymagany współczynnik tętnień powinien być mniejszy niż 2%, co oznacza, że nasz wynik 1% jest znacznie poniżej tego progu, a zatem spełnia wymagania techniczne. Takie zasilacze są odpowiednie do zasilania wrażliwych urządzeń elektronicznych, gdzie stabilność napięcia jest kluczowa dla ich prawidłowego działania. Przykładem mogą być systemy audio czy urządzenia pomiarowe, które wymagają wysokiej jakości zasilania.
Pytanie 16
Na rysunku przedstawiono wzmacniacz, w którym tranzystory są połączone w układzie
A. Arona
B. Wiena
C. Graetza
D. DarlingtonaTwoja odpowiedź
Poprawna odpowiedź. Układ Darlingtona składa się z dwóch tranzystorów połączonych w taki sposób, że prąd emitera pierwszego tranzystora zasila bazę drugiego, co prowadzi do znacznego zwiększenia wzmocnienia prądowego. W praktyce, układ ten jest niezwykle użyteczny w aplikacjach wymagających dużego wzmocnienia sygnału. Przykładem zastosowania układu Darlingtona może być wzmacniacz audio, gdzie niskie napięcie sygnału wejściowego jest wystarczająco amplifikowane, aby napędzać głośniki. Dodatkowo, w elektronice mocy, układy Darlingtona są często wykorzystywane do sterowania silnikami czy przekaźnikami, ponieważ mogą dostarczać znaczne prądy przy stosunkowo niewielkich sygnałach wejściowych. Zgodnie z dobrymi praktykami inżynieryjnymi, stosowanie układów Darlingtona pozwala na skuteczniejsze projektowanie obwodów, co może prowadzić do oszczędności energii i zmniejszenia rozmiarów komponentów. Warto również pamiętać, że chociaż wzmocnienie prądowe Darlingtona jest imponujące, to im większe wzmocnienie, tym większe straty napięcia, co należy uwzględnić w projektowaniu układów.
Pytanie 17

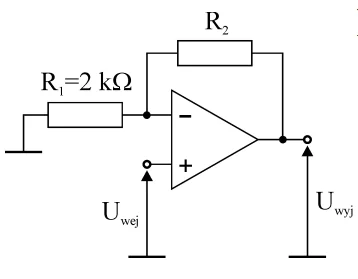

Jaka powinna być wartość rezystancji rezystora R2, aby wzmocnienie układu nieodwracającego wzmacniacza operacyjnego było równe 10 V/V?
A. 3 kΩ
B. 12 kΩTwoja odpowiedź
C. 18 kΩPoprawna odpowiedź
D. 27 kΩ
Niepoprawna odpowiedź. Wybierając jedną z innych wartości rezystancji, można wprowadzić w błąd, myśląc, że inne opcje również mogą spełniać wymagania układu nieodwracającego wzmacniacza operacyjnego. Kluczowym błędem jest nie zrozumienie, jak działają zasady wzmocnienia w takim układzie. Wzmocnienie A = 1 + (R2/R1) pokazuje, że rezystancja R2 musi być ściśle dostosowana do wartości R1, aby uzyskać oczekiwane wzmocnienie. Na przykład, wybór rezystancji 3 kΩ lub 12 kΩ skutkuje znacznym zaniżeniem wzmocnienia, co nie spełnia wymagań aplikacji, które często oczekują precyzyjnych wartości. Podobnie, 27 kΩ również generuje zbyt wysokie wzmocnienie, co może prowadzić do nieliniowości w odpowiedzi układu. Często pojawiającym się błędem jest zbyt ogólnikowe podejście do doboru wartości rezystorów, co prowadzi do nieodpowiednich wyników. Ważne jest, aby projektanci układów elektronicznych mieli głęboką wiedzę na temat zależności między rezystancją a wzmocnieniem, aby uniknąć takich nieporozumień. Należy również stosować standardowe wartości komponentów, co ułatwia projektowanie i zwiększa przewidywalność wyników.
Pytanie 18
Aby ocenić efektywność energetyczną przetwornicy DC/DC, należy użyć
A. omomierza
B. amperomierza
C. dwóch watomierzyTwoja odpowiedź
D. dwóch woltomierzy
Poprawna odpowiedź. Pomiar sprawności energetycznej przetwornicy DC/DC wymaga zastosowania dwóch watomierzy, ponieważ efektywność tych urządzeń oblicza się na podstawie mocy wejściowej i wyjściowej. W praktyce, jeden z watomierzy jest używany do pomiaru mocy na wejściu, a drugi do pomiaru mocy na wyjściu. Sprawność obliczamy stosując wzór: sprawność = (moc wyjściowa / moc wejściowa) * 100%. Użycie watomierzy pozwala na jednoczesny pomiar napięcia i prądu, co jest kluczowe dla dokładnych obliczeń. W branży energetycznej i elektronicznej, zastosowanie takich urządzeń jest zgodne z wytycznymi IEC 62053, które definiują zasady pomiarów energii elektrycznej. Dzięki temu możemy jednoznacznie określić, jak efektywnie przetwornica przekształca energię, co ma wpływ na jej zastosowanie w różnych aplikacjach, takich jak zasilacze, systemy fotowoltaiczne czy elektryczne pojazdy.
Pytanie 19
W układzie próbkującym z pamięcią doszło do uszkodzenia kondensatora, który w wyniku usterki stanowi przerwę. W uszkodzonym układzie, przy włączonym kluczu, napięcie na wyjściu UWY będzie
A. równe zero niezależnie od wartości UWE.
B. równe napięciu wejściowemu UWE.Poprawna odpowiedź
C. równe dodatniemu napięciu zasilania wzmacniacza.
D. oscylowało wokół wyjściowego napięcia niezrównoważenia.Twoja odpowiedź
Niepoprawna odpowiedź. Jednym z najczęstszych błędów w analizie układów próbkujących z pamięcią jest nieprawidłowe rozumienie roli kondensatora oraz wpływu jego uszkodzenia na działanie całego układu. Odpowiedzi sugerujące, że napięcie na wyjściu będzie równe zero niezależnie od wartości UWE, nie biorą pod uwagę faktu, że w momencie uszkodzenia kondensatora, układ nie zmienia się w sposób natychmiastowy. Takie rozumowanie może prowadzić do mylnego wniosku, że przerwa w kondensatorze całkowicie eliminuje wpływ sygnału wejściowego, podczas gdy w rzeczywistości sygnał ten jest bezpośrednio transmitowany na wyjście wzmacniacza. Inna z odpowiedzi podaje, że napięcie wyjściowe będzie równe dodatniemu napięciu zasilania wzmacniacza, co również jest błędne, ponieważ gdy kondensator ma przerwę, nie może generować żadnego napięcia, szczególnie takiego, które nie jest związane z sygnałem wejściowym. Stąd, napięcie wyjściowe nie jest związane z napięciem zasilania, a jedynie z sygnałem wejściowym, co jest kluczowe w zrozumieniu działania wzmacniaczy operacyjnych. Wreszcie, odpowiedź wskazująca na oscylowanie napięcia wokół wyjściowego napięcia niezrównoważenia również przeocza fakt, że uszkodzony kondensator nie ma możliwości przechowywania ładunku, co eliminuje jakiekolwiek oscylacje. Takie nieporozumienia mogą wpływać na projektowanie i diagnozowanie układów elektronicznych, dlatego kluczowe jest odpowiednie zrozumienie funkcji kondensatora oraz jego wpływu na działanie całego układu.
Pytanie 20
W zwrotnicy głośnikowej trójdrożnej doszło do uszkodzenia (w jednym elemencie nastąpiła przerwa), w wyniku którego przestał odtwarzać dźwięk głośnik niskotonowy GN. Który element został uszkodzony?
A. C1
B. L1Twoja odpowiedź
C. L2
D. C2
Poprawna odpowiedź. Cewka L1 w zwrotnicy głośnikowej trójdrożnej pełni kluczową rolę w kierowaniu sygnału niskotonowego do głośnika niskotonowego GN. Jej zadaniem jest filtrowanie wysokich częstotliwości, co pozwala na skuteczne oddzielenie pasma niskotonowego od średnio- i wysokotonowego. Uszkodzenie L1, wskutek przerwy w obwodzie, skutkuje całkowitym brakiem sygnału do głośnika niskotonowego, co prowadzi do jego milczenia. Przykładem praktycznego zastosowania tej wiedzy może być diagnozowanie problemów w systemach audio; jeśli zauważysz, że głośnik niskotonowy nie działa, pierwszym krokiem powinno być sprawdzenie stanu cewki L1. W kontekście standardów branżowych, ważne jest, aby projektowanie zwrotnic opierało się na właściwej analizie impedancji i charakterystyki częstotliwościowej, co znacząco wpływa na jakość dźwięku. Dobrze zaprojektowana zwrotnica nie tylko poprawia wydajność głośników, ale także zapewnia ich długotrwałą niezawodność.
Pytanie 21
Przyrząd przedstawiony na rysunku służy do pomiaru
A. napięcia.
B. pojemności.
C. ciśnienia.
D. temperatury.Twoja odpowiedź
Poprawna odpowiedź. Odpowiedź jest prawidłowa, ponieważ przyrząd przedstawiony na rysunku to termometr na podczerwień, który służy do bezdotykowego pomiaru temperatury. Działa on na zasadzie detekcji promieniowania podczerwonego emitowanego przez obiekty, co pozwala na dokładne określenie ich temperatury bez potrzeby bezpośredniego kontaktu. Jest to szczególnie istotne w zastosowaniach medycznych, przemysłowych oraz w diagnostyce budowlanej. Na przykład, w medycynie termometry na podczerwień są wykorzystywane do szybkiego pomiaru temperatury ciała pacjentów, co jest kluczowe w przypadku podejrzenia infekcji. W przemyśle, takie urządzenia monitorują temperaturę maszyn, co może zapobiegać awariom. Zgodnie z normami branżowymi, precyzja i niezawodność takich pomiarów są kluczowe dla zapewnienia bezpieczeństwa i efektywności operacyjnej. Tak więc, znajomość tej technologii i jej praktycznych zastosowań ma istotne znaczenie w wielu dziedzinach.
Pytanie 22
W terminologii związanej z sieciami komputerowymi termin 'sterownik urządzenia' odnosi się do
A. programuTwoja odpowiedź
B. typ złącza
C. małej płytki elektronicznej
D. rodzaju kabli w sieci LAN
Poprawna odpowiedź. Sterownik urządzenia, w kontekście sieci komputerowych, odnosi się do oprogramowania, które umożliwia komunikację pomiędzy systemem operacyjnym a sprzętem komputerowym, takim jak karty sieciowe, drukarki czy inne urządzenia peryferyjne. Program ten tłumaczy polecenia z systemu operacyjnego na zrozumiałe dla sprzętu sygnały, co pozwala na prawidłowe funkcjonowanie urządzenia. Na przykład, gdy komputer próbuje wysłać dane do drukarki, sterownik umożliwia przetworzenie tych danych na format, który drukarka jest w stanie zrozumieć. W praktyce, podczas instalacji nowego sprzętu, użytkownicy często muszą zainstalować odpowiedni sterownik, aby zapewnić pełną funkcjonalność urządzenia. W branży IT przestrzega się standardów, takich jak IEEE 802.3 w przypadku kart sieciowych, które definiują sposoby komunikacji w sieciach lokalnych, co również podkreśla znaczenie odpowiednich sterowników w zapewnieniu zgodności z tymi standardami.
Pytanie 23
Jaki układ wzmacniający z użyciem tranzystora bipolarnego odznacza się względnie wysokim wzmocnieniem napięciowym oraz znacznym wzmocnieniem prądowym?
A. OB
B. OCTwoja odpowiedź
C. OEPoprawna odpowiedź
D. OG
Niepoprawna odpowiedź. Wybór odpowiedzi OB, OC lub OG wskazuje na nieporozumienie związane z charakterystyką układów wzmacniających. Układ OB (obrotnik bazy) jest stosunkowo rzadko używany w praktycznych zastosowaniach, ponieważ jego wzmocnienie napięciowe jest niskie, a głównym celem jest przekształcenie sygnału bez znaczącego wzmocnienia. Z kolei układ OC (obrotnik kolektora) charakteryzuje się wysokim wzmocnieniem prądowym, ale niskim wzmocnieniem napięciowym. Jest to konfiguracja, która jest wykorzystywana głównie w przypadku wzmacniaczy mocy, gdzie kluczowe jest dostarczenie dużych prądów do obciążenia, a niekoniecznie wzmocnienie sygnału. W przypadku OG (obrotnik górny) mamy do czynienia z układem, który nie jest standardowo używany w klasycznych układach wzmacniających, co może prowadzić do mylnego wniosku, że ma zastosowanie w kontekście dużego wzmocnienia zarówno napięciowego, jak i prądowego. Typowe błędy myślowe, które prowadzą do takich nieprawidłowych odpowiedzi, obejmują mylenie typów wzmacniaczy i ich podstawowych właściwości. Kluczowe jest zrozumienie, że różne konfiguracje tranzystorów mają różne zastosowania i skutki dla wzmocnienia sygnałów, co jest fundamentalne w inżynierii elektronicznej.
Pytanie 24
Ilość stabilnych stanów przerzutnika astabilnego wynosi
A. 2
B. 1
C. 0Twoja odpowiedź
D. ∞
Poprawna odpowiedź. Przerzutnik astabilny, znany również jako multivibrator astabilny, to układ elektroniczny, który nie posiada stanów stabilnych. Jego działanie opiera się na ciągłej zmianie stanów, co oznacza, że jest w stanie nieustannie oscylować pomiędzy dwoma stanami, tworząc w ten sposób sygnał prostokątny. Teoretycznie nie ma 'spoczynkowego' stanu, do którego mógłby przejść, w przeciwieństwie do przerzutnika bistabilnego, który ma dwa stabilne stany. W praktyce przerzutniki astabilne są szeroko wykorzystywane w aplikacjach takich jak generatory sygnałów, migacze LED, oraz w zegarach cyfrowych, gdzie potrzebne jest regularne zmienianie stanu. Zastosowanie przerzutników astabilnych w dziedzinach takich jak automatyka oraz elektronika analogowa jest zgodne z zaleceniami norm IEC 61131-3, co potwierdza ich znaczenie w nowoczesnych systemach elektronicznych.
Pytanie 25
Jaki najniższy stopień ochrony musi mieć obudowa kontrolera przejścia, aby mogła być używana na zewnątrz budynku?
A. IP22
B. IP44Twoja odpowiedź
C. IP33
D. IP11
Poprawna odpowiedź. Obudowa kontrolera przejścia oznaczona jako IP44 zapewnia odpowiedni poziom ochrony dla urządzeń wykorzystywanych na zewnątrz budynków. Klasyfikacja IP (Ingress Protection) definiuje, w jaki sposób urządzenie jest chronione przed wnikaniem ciał stałych oraz cieczy. W przypadku IP44, pierwsza cyfra '4' oznacza, że obudowa jest odporna na wnikanie ciał stałych o średnicy większej niż 1 mm, co chroni przed dostępem drobnych elementów, takich jak narzędzia czy druty. Druga cyfra '4' wskazuje na ochronę przed bryzgami wody z dowolnego kierunku, co jest istotne w warunkach atmosferycznych zewnętrznych. Zastosowanie kontrolera z obudową IP44 jest powszechne w systemach automatyki budynkowej, oświetleniu zewnętrznym oraz w aplikacjach, gdzie istnieje ryzyko działania deszczu lub innych czynników pogodowych. Wybór odpowiedniej klasy ochrony jest kluczowy dla zapewnienia trwałości i niezawodności działania sprzętu w trudnych warunkach.
Pytanie 26
Która z funkcji w oprogramowaniu EDA zajmuje się wyznaczaniem ścieżek przy projektowaniu układów PCB?
A. RuleCheck
B. Placing
C. Annotation
D. RoutingTwoja odpowiedź
Poprawna odpowiedź. Routing to kluczowa funkcja w programach EDA (Electronic Design Automation), która odpowiada za wytyczanie ścieżek w projektowaniu obwodów drukowanych (PCB). Proces ten polega na automatycznym lub półautomatycznym tworzeniu połączeń między komponentami na płycie, zgodnie z określonymi regułami projektowymi i wymaganiami elektrycznymi. Dobrze zaprojektowany routing nie tylko zapewnia prawidłowe połączenia, ale również minimalizuje interferencje elektromagnetyczne, optymalizuje długości ścieżek oraz ułatwia proces produkcji. W praktyce, inżynierowie często korzystają z algorytmów routingu, które uwzględniają różne czynniki, takie jak szerokość ścieżek, odstępy między nimi, a także charakterystykę sygnałów. Zgodnie z najlepszymi praktykami, routing powinien być wykonywany z uwzględnieniem zasad projektowania, takich jak DFM (Design for Manufacturing) i DFT (Design for Testability), co przyczynia się do efektywności produkcji i późniejszej diagnostyki.
Pytanie 27
Uszkodzeniu uległ triak BT138 o parametrach: IT(RMS) = 12 A, IGT = 15 mA, VDRM = 500 V, VRRM = 800 V sterujący grzałką o mocy 1 300 W i UN = 110 V. Triakiem o którym oznaczeniu można zastąpić uszkodzony triak BT138?
Oznaczenie triaka
IT(RMS)
IGT
VDRM
VRRM
BTA 12
12 A
50 mA
600 V
800 V
BTA 16
16 A
50 mA
600 V
800 V
BT 137
8 A
15 mA
600 V
800 V
BT 139
16 A
15 mA
500 V
800 V
A. BTA 12Twoja odpowiedź
B. BTA 16
C. BT 137
D. BT 139Poprawna odpowiedź
Niepoprawna odpowiedź. Wybór niepoprawnych zamienników dla triaka BT138 może prowadzić do poważnych problemów w funkcjonowaniu obwodu. Warto zwrócić uwagę na kilka kluczowych aspektów technicznych, które są przyczyną błędnych wniosków. Przede wszystkim, zamienniki muszą mieć parametry elektryczne, które są zgodne z wymaganiami systemu. Na przykład, stosowanie triaka z niższym prądem RMS może prowadzić do jego przegrzewania się i awarii w trakcie pracy, co z kolei może uszkodzić inne komponenty systemu. Napięcia blokujące i napięcia wsteczne są również krytyczne; ich niewłaściwe wartości mogą skutkować nieprawidłowym działaniem triaka, co prowadzi do niekontrolowanego przepływu prądu. W praktyce, wiele osób popełnia błąd polegający na tym, że wybiera triaki, które mają zbyt niskie parametry w porównaniu do oryginalnych, ignorując znaczenie marginesu bezpieczeństwa. Przy doborze elementów w systemie elektronicznym należy również uwzględnić specyfikacje producenta oraz normy branżowe, które wskazują, jakie parametry muszą być zachowane dla zapewnienia niezawodności i bezpieczeństwa urządzenia. Ignorując te zasady, użytkownik może nieświadomie wprowadzić komponenty, które nie tylko nie poprawią sytuacji, ale mogą także pogorszyć funkcjonowanie całego systemu, co jest częstym błędem w praktyce inżynieryjnej.
Pytanie 28
Aby sprawdzić ciągłość połączeń w obwodach drukowanych w urządzeniach elektronicznych, należy zastosować
A. woltomierz
B. watomierz
C. omomierzTwoja odpowiedź
D. amperomierz
Poprawna odpowiedź. Omomierz to takie proste urządzenie, które służy do badania oporności w obwodach. Ważne jest, żeby sprawdzać ciągłość połączeń w obwodach drukowanych, bo to pomaga zauważyć różne uszkodzenia czy przerwy w ścieżkach. Z omomierzem można szybko ocenić, czy obwód działa jak należy, co jest mega istotne, szczególnie podczas produkcji i napraw elektronicznych. Na przykład, w obwodach drukowanych, jeśli ciągłość nie działa, to komponenty jak procesory czy pamięci mogą przestać działać prawidłowo. Dlatego inżynierowie często korzystają z omomierzy w testach, by upewnić się, że wszystko jest w porządku i nie ma żadnych przerw. Poza tym, przy pomiarach niskich oporności, można zidentyfikować słabe punkty w lutowaniu, co jest ważne, żeby sprzęt działał długo i bezproblemowo.
Pytanie 29
Który sygnał należy podać na wejście układu wzmacniacza, aby na wyjściu uzyskać sygnał pokazany na ilustracji?
A. Trójkątny.Poprawna odpowiedź
B. Piłokształtny.
C. Sinusoidalny.
D. Prostokątny.Twoja odpowiedź
Niepoprawna odpowiedź. Sygnały sinusoidalny, piłokształtny oraz prostokątny nie są w stanie skutecznie wygenerować przebiegu prostokątnego na wyjściu wzmacniacza operacyjnego, gdyż charakteryzują się innymi właściwościami. Sygnał sinusoidalny, będący naturalnym przebiegiem elektrycznym, ma kształt zaokrąglony, co oznacza, że nie generuje ostrego przełączania pomiędzy stanami wysokim i niskim. W praktyce, gdyby na wejście podano sygnał sinusoidalny, wzmacniacz operacyjny mógłby w ogóle nie osiągnąć poziomu przełączania, co skutkowałoby brakiem wyjścia prostokątnego. Z kolei sygnał piłokształtny, choć posiada wyraźne zmiany napięcia, również nie dostarcza odpowiednich warunków do regularnego przełączania, ponieważ jego zbocza nie są równomiernie ułożone, co może prowadzić do nieprzewidywalnych efektów na wyjściu. Sygnał prostokątny, mimo iż sam w sobie jest kształtem impulsów, nie zadziała w tym kontekście jako sygnał wejściowy, ponieważ wyjście wzmacniacza operacyjnego nie może generować sygnału o stałym poziomie. Kluczowym błędem logicznym jest myślenie, że każdy sygnał o silnym zboczu może automatycznie zadziałać jako sygnał wejściowy dla komparatora. Ważne jest, aby rozumieć, jak różnice w kształcie sygnału wpływają na działanie układu, co jest fundamentem analizy układów elektronicznych i wzmacniaczy operacyjnych.
Pytanie 30
Podczas podłączania czujki akustycznej typu NC do centrali alarmowej w układzie EOL, trzeba szeregowo z kontaktem alarmowym tej czujki podłączyć
A. termistor
B. diodę
C. rezystorTwoja odpowiedź
D. kondensator
Poprawna odpowiedź. Podłączenie rezystora szeregowo ze stykiem alarmowym czujki akustycznej typu NC (Normalnie Zamknięty) w konfiguracji EOL (End of Line) jest kluczowe dla zapewnienia właściwego działania systemu alarmowego. Rezystor pełni rolę elementu zabezpieczającego oraz sygnalizującego stan linii. W konfiguracji EOL, rezystor jest umieszczony na końcu obwodu, co pozwala na monitorowanie wartości rezystancji. W przypadku zwarcia, rezystancja liniowa spadnie, co aktywuje alarm. Natomiast w przypadku otwarcia linii, rezystancja wzrośnie, również inicjując sygnał alarmowy. Zastosowanie rezystora zgodnie z normami, takimi jak EN 50131, zapewnia większą niezawodność systemu alarmowego, a także minimalizuje ryzyko fałszywych alarmów. Przykładowo, w instalacjach monitorujących systemy zabezpieczeń, takich jak ochrona obiektów, poprawne użycie rezystora EOL jest standardem branżowym, który zwiększa efektywność i bezpieczeństwo systemu.
Pytanie 31
Port USB stanowi uniwersalną magistralę
A. szeregowo-równoległaTwoja odpowiedź
B. równoległa
C. równoległo-szeregowa
D. szeregowaPoprawna odpowiedź
Niepoprawna odpowiedź. Odpowiedzi 'szeregowo-równoległa', 'równoległa' oraz 'równoległo-szeregowa' są niepoprawne i wynikają z błędnych koncepcji dotyczących architektury komunikacji w systemach komputerowych. W systemach równoległych dane są przesyłane jednocześnie w wielu liniach, co może wydawać się bardziej efektywne na pierwszy rzut oka, ale w praktyce wymaga bardziej skomplikowanych połączeń oraz specjalnych kabli, co zwiększa koszty i utrudnia skalowanie. Równoległe przesyłanie danych stwarza również większe ryzyko zakłóceń elektromagnetycznych, a także ogranicza długość kabli, co czyni takie rozwiązania mniej praktycznymi w porównaniu do komunikacji szeregowej. Z kolei koncepcja szeregowo-równoległej sugeruje mieszanie tych dwóch typów komunikacji, co jest sprzeczne z zasadami działania USB, które konsekwentnie stosuje komunikację szeregową. Typowe błędy myślowe prowadzące do takich niepoprawnych wniosków obejmują mylenie architektury fizycznej przesyłu danych z logiką działania systemu. W przypadku standardów komunikacji, takich jak USB, kluczowe jest zrozumienie, że rozwój technologii skłonił inżynierów do przyjęcia rozwiązań, które są zarówno efektywne, jak i praktyczne, co było głównym czynnikiem w wyborze architektury szeregowej.
Pytanie 32
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto, aby zobaczyć pełną treść.
Pytanie 33
Komputerowa jednostka centralna przestaje działać przy dużym obciążeniu procesora. Jakie może być tego przyczyną?
A. Przegrzewanie procesoraTwoja odpowiedź
B. Uszkodzona karta graficzna
C. Niedobór pamięci
D. Brak wolnego miejsca na dysku twardym
Poprawna odpowiedź. Przegrzewanie się procesora jest jedną z najczęstszych przyczyn, dla których jednostka centralna komputera może zatrzymać się w trakcie dużego obciążenia. Procesory, podczas intensywnej pracy, generują znaczne ilości ciepła. Gdy temperatura procesora przekracza dopuszczalne wartości, system operacyjny podejmuje działania, aby zapobiec uszkodzeniu podzespołów. W takim przypadku procesor automatycznie obniża swoją wydajność lub całkowicie przestaje działać, co jest znane jako 'throttling' lub 'thermal shutdown'. Dlatego bardzo ważne jest, aby zapewnić odpowiednie chłodzenie procesora, na przykład poprzez stosowanie wysokiej jakości coolerów, wentylatorów oraz past termoprzewodzących. Dobrą praktyką jest także regularne czyszczenie wnętrza komputera z kurzu, który może blokować przepływ powietrza. Zastosowanie monitorowania temperatury za pomocą specjalistycznego oprogramowania, takiego jak HWMonitor czy Core Temp, pozwala na bieżąco śledzić temperatury i podejmować odpowiednie działania przed wystąpieniem problemów z przegrzewaniem.
Pytanie 34
Tabela przedstawia ustawienia zworek czujki ruchu. W jakim położeniu należy ustawić zworki w celu włączenia wysokiej ochrony, diody LED i detekcji ruchu pojedynczym sygnałem?
J1
Opcja Digital Shield (ochrony przed zakłóceniami)
Wył = wysoka ochrona
Wł. = niska ochrona
J2
Ustawienia LED
Wył = wyłączony
Wł. = włączony
J3
Pojedyncze lub podwójne sygnały detekcji
Wył = podwójne
Wł. = pojedyncze
A. J1-wyłączona, J2-włączona, J3-włączona.Twoja odpowiedź
B. J1-włączona, J2-wyłączona, J3-wyłączona.
C. J1-wyłączona, J2-wyłączona, J3-włączona.
D. J1-wyłączona, J2-wyłączona, J3-wyłączona.
Poprawna odpowiedź. Aby włączyć wysoką ochronę, diodę LED i detekcję ruchu pojedynczym sygnałem, zworki muszą być ustawione zgodnie z określonymi wymaganiami. Zworka J1 musi być wyłączona, co oznacza, że czujka będzie działać w trybie wysokiej ochrony. W kontekście standardów ochrony, tryb wysoki zapewnia większą czułość detekcji, co jest kluczowe w środowiskach o podwyższonej konieczności zabezpieczeń. Zworka J2 powinna być włączona, co aktywuje diodę LED, informując użytkownika o stanie czujki. Zworka J3, również włączona, umożliwia detekcję ruchu na pojedynczym sygnale, co jest istotne w systemach alarmowych, gdzie szybka reagowanie na incydent jest kluczowe. Ustawienia te są zgodne z najlepszymi praktykami w zakresie instalacji systemów zabezpieczeń i zapewniają optymalną funkcjonalność urządzenia. Należy pamiętać, że niewłaściwe ustawienie zworek może skutkować obniżeniem efektywności detekcji, co w kontekście ochrony mienia może prowadzić do poważnych konsekwencji.
Pytanie 35
Na podstawie przedstawionych przebiegów czasowych można stwierdzić, że zastosowany licznik pracuje w konfiguracji modulo
A. 12
B. 4Twoja odpowiedź
C. 2
D. 8Poprawna odpowiedź
Niepoprawna odpowiedź. Jak wybrałeś inną liczbę niż 8, to pewnie trochę się pogubiłeś w tym, jak działają liczniki binarne. Liczniki jak modulo 4, 2 albo 12 mają zupełnie inną charakterystykę i nie będą działały tak, jak licznik modulo 8, który chce mieć osiem stanów. Na przykład, licznik modulo 4 wróciłby do początku co cztery takty zegara, a to już nie pasuje do tego, co widzimy w analizowanych przebiegach czasowych. Jeśli wybrałeś 2, to może wynikało to z myślenia o licznikach jako dwustanowych, co w tym kontekście jest nieodpowiednie. Z kolei licznik modulo 12 mógłby działać inaczej, bo miałby za dużo stanów i nie zresetowałby się po dojściu do 7, co jest ważne dla działania licznika modulo 8. Właściwie, typowym błędem jest brak znajomości podstawowych zasad działania systemów licznikowych i ich cykli. Trzeba naprawdę zrozumieć, jak licznik działa, żeby nie pomylić się w takich zadaniach. Wiedza o tym, jak liczniki są skonfigurowane i jakie mają stany, jest niezbędna przy projektowaniu i budowaniu systemów cyfrowych, żeby wszystko działało sprawnie i niezawodnie.
Pytanie 36
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto, aby zobaczyć pełną treść.
Pytanie 37
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto, aby zobaczyć pełną treść.
Pytanie 38
Dołączenie obciążenia R do przedstawionego na schemacie dzielnika napięcia
A. spowoduje wzrost napięcia na rezystorze R2
B. spowoduje spadek napięcia na rezystorze R2Twoja odpowiedź
C. nie zmieni wartości napięcia na R2
D. spowoduje wzrost lub spadek napięcia na rezystorze R2, zależnie od wartości R2
Poprawna odpowiedź. Dołączenie obciążenia R do dzielnika napięcia powoduje spadek napięcia na rezystorze R2 ze względu na zasadę działania obwodów równoległych. W przypadku, gdy dodatkowy rezystor R jest podłączony równolegle do R2, całkowita rezystancja zastępcza dla tej gałęzi obwodu ulega zmniejszeniu. Zgodnie z prawem Ohma, obniżenie rezystancji prowadzi do wzrostu prądu. W efekcie, ponieważ napięcie na rezystorze R2 jest także uzależnione od prądu płynącego przez ten element, jego wartość musi spaść. W praktyce takie zjawisko można zaobserwować w obwodach zasilania, gdzie dodawanie obciążeń do dzielników napięcia jest powszechną praktyką. W elektronice, zrozumienie tego mechanizmu jest kluczowe, aby uniknąć niepożądanych efektów, takich jak przeciążenie obwodu czy niesprawność komponentów. W kontekście dobrych praktyk, projektanci obwodów muszą uwzględniać zmiany napięcia i prądu przy dodawaniu nowych elementów, aby zapewnić stabilność i bezpieczeństwo całego systemu.
Pytanie 39
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto, aby zobaczyć pełną treść.
Pytanie 40
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto, aby zobaczyć pełną treść.
