Informacje o egzaminie:

Zawód: Technik budownictwa
Kwalifikacja: BUD.14 - Organizacja i kontrola robót budowlanych oraz sporządzanie kosztorysów
Data rozpoczęcia: 19 grudnia 2025 09:17
Data zakończenia: 19 grudnia 2025 09:47

Egzamin zdany!

Wynik: 26/40 punktów (65,0%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Który z podanych komponentów systemu odwodnienia dachu łączy rynnę z rurą spustową, umożliwiając swobodny przepływ wody deszczowej?

A. Kolano spustowe

B. Denko rynnowe

C. Lej spustowy (sztucer)

D. Narożnik rynnowy

Lej spustowy, znany również jako sztucer, pełni kluczową rolę w systemie odwodnienia dachu, łącząc rynnę z rurą spustową. Jego głównym zadaniem jest umożliwienie swobodnego przepływu wody opadowej z rynny do rury spustowej, co zapobiega gromadzeniu się wody na dachu i eliminuje ryzyko przecieków do budynku. Dzięki odpowiedniemu zaprojektowaniu lej spustowy skutecznie kieruje wodę, minimalizując jej straty podczas transportu. W praktyce, lej spustowy powinien być umieszczony w miejscu, gdzie woda z rynny ma tendencje do zbierania się, co zapewnia jego efektywność. Warto również podkreślić, że aby system odwodnienia działał prawidłowo, lej spustowy musi być wykonany z materiałów odpornych na korozję oraz dostosowanych do lokalnych warunków klimatycznych. Dobrze zaprojektowany system odwodnienia, w tym odpowiedni dobór lejów spustowych, jest kluczowy dla ochrony przed uszkodzeniami budynku oraz wydłużenia żywotności dachu.

Pytanie 2

Jaką rolę w budowie dachu odgrywa murłata?

A. Pełni funkcję podpory dla płatwi pośredniej

B. Przenosi i rozkłada obciążenia z słupów na podwalinę

C. Stanowi wsparcie dla płatwi kalenicowej

D. Przenosi i rozkłada obciążenia z krokwi na ścianę nośną

Odpowiedzi wskazujące na inne funkcje murłaty, takie jak wsparcie dla płatwi kalenicowej czy pośredniej, są mylące, ponieważ te elementy mają zupełnie inną funkcję w konstrukcji dachu. Płatwie kalenicowe i pośrednie są to elementy, które wspierają krokwie oraz przenoszą obciążenia na inne części konstrukcji, ale nie są to zadania murłaty. Typowym błędem jest mylenie ról poszczególnych elementów dachu. Murłata, umieszczona na górnej krawędzi ściany, jest głównie odpowiedzialna za rozkładanie obciążeń pochodzących z krokwi, a nie wspieranie innych elementów. Ponadto, odpowiedź sugerująca, że murłata przenosi obciążenia ze słupów na podwalinę, całkowicie ignoruje jej rzeczywistą funkcję w dachu i wprowadza w błąd co do zachodzących procesów w tym obszarze. Zrozumienie struktury dachu i roli murłaty jest kluczowe, aby uniknąć typowych nieporozumień, które mogą prowadzić do błędnego projektowania oraz potencjalnych awarii budowlanych. Właściwe zaprojektowanie i użycie murłaty jest zgodne z najlepszymi praktykami inżynieryjnymi i standardami budowlanymi, a każdy inżynier powinien mieć pełną świadomość i zrozumienie funkcji tego elementu w celu zapewnienia stabilności i bezpieczeństwa całej konstrukcji.

Pytanie 3

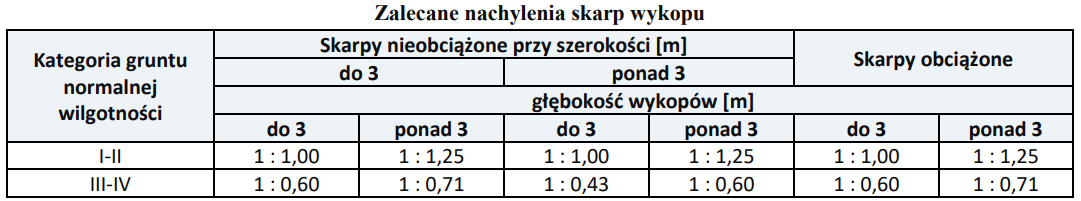

Na podstawie danych zawartych w tabeli określ, ile wynosi zalecane nachylenie obciążonych skarp wykopu o głębokości 3,7 m, wykonywanego w gruncie kategorii III.

A. 1 : 0,71

B. 1 : 1,25

C. 1 : 1,00

D. 1 : 0,60

Odpowiedź 1: 0,71 to dobry wybór. Wiesz, zgodnie z normami dla wykopów w gruntach kategorii III, nachylenie skarp, gdy głębokość przekracza 3 m, powinno wynosić właśnie 1 : 0,71. To oznacza, że na każdy metr wysokości skarpy przypada 0,71 metra jej podstawy, co sprawia, że jest stabilniejsza. Fajnie jest jednak pamiętać, że inżynierowie muszą brać pod uwagę różne rzeczy, jak typ gruntu czy warunki hydrogeologiczne. To wszystko ma wielkie znaczenie, żeby zapewnić bezpieczeństwo podczas robót. Dobrze jest też korzystać z programów inżynieryjnych do analizy stabilności, bo wtedy można lepiej określić, jakie nachylenie będzie najlepsze w danej sytuacji. A no i nie zapominaj o lokalnych przepisach budowlanych, bo one też są ważne. Spełnienie ich pomoże uniknąć różnych problemów w przyszłości.

Pytanie 4

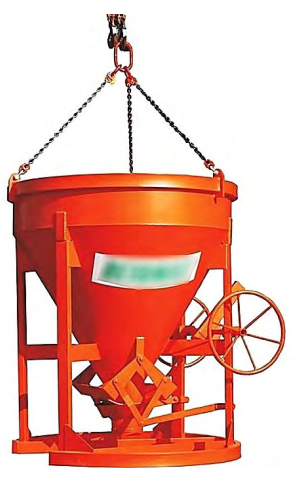

Transport mieszanki betonowej z użyciem przedstawionego na rysunku zasobnika z lejem spustowym wymaga zastosowania

A. pompy do betonu.

B. żurawia.

C. wyciągu.

D. przenośnika taśmowego.

Odpowiedź "żuraw" jest jak najbardziej trafna. Ten sprzęt jest stworzony do podnoszenia mieszanki betonowej na wysokości, a to jest mega ważne na budowie. Żurawie świetnie przenoszą beton tam, gdzie jest akurat potrzebny, co naprawdę poprawia wydajność. Często w dużych budynkach, gdy trzeba przetransportować beton wyżej, korzysta się właśnie z żurawia. Poza tym, zgodnie z normami budowlanymi, korzystanie z odpowiednich maszyn to klucz do bezpieczeństwa i efektywności w pracy. Takie praktyki są podstawą w branży budowlanej i warto ich przestrzegać.

Pytanie 5

Jakie zastosowanie mają zaprawy szamotowe?

A. do tynkowania ścian izolacyjnych

B. do murowania ścian osłonowych

C. do spoinowania ceramicznych płytek wykończeniowych

D. do łączenia ceramicznych elementów w paleniskach

Zaprawy szamotowe są specjalistycznymi materiałami budowlanymi, które służą przede wszystkim do łączenia ceramicznych elementów palenisk. Ich właściwości termiczne oraz odporność na wysoką temperaturę czynią je idealnym rozwiązaniem w zastosowaniach, gdzie występują skrajne warunki termiczne, jak w kominkach, piecach kaflowych czy piecach przemysłowych. Wykorzystanie zapraw szamotowych pozwala na trwałe połączenie elementów, które muszą wytrzymać intensywne cykle nagrzewania i chłodzenia, co jest kluczowe dla bezpieczeństwa i efektywności działania tych instalacji. Przykładem może być budowa pieca ceramicznego, gdzie użycie zaprawy szamotowej zapewnia stabilność konstrukcji oraz minimalizuje ryzyko pęknięć materiału. Ponadto, zgodnie z normami budowlanymi, stosowanie odpowiednich zapraw jest niezbędne w celu zapewnienia zgodności z wymaganiami technicznymi oraz przepisami dotyczącymi bezpieczeństwa budowli. W praktyce, odpowiednio dobrana zaprawa szamotowa znacząco wpływa na żywotność i wydajność konstrukcji opalanych paliwem stałym.

Pytanie 6

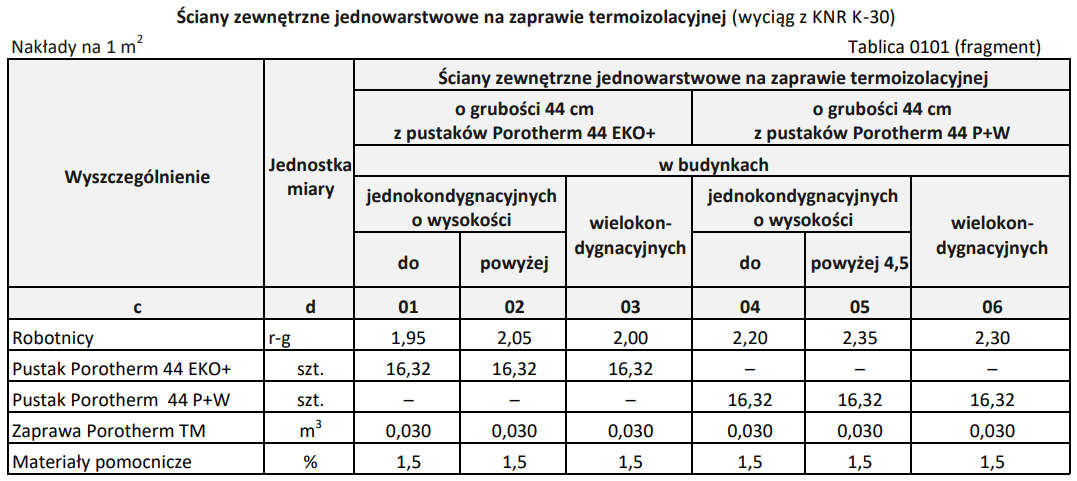

Na podstawie danych zawartych we fragmencie tablicy z KNR oblicz, ile pustaków Porotherm 44 EKO+ należy zakupić do wymurowania ściany o powierzchni 146 m² i grubości 44 cm w budynku czterokondygnacyjnym. Liczbę pustaków należy zaokrąglić do pełnych sztuk.

A. 1048 szt.

B. 1049 szt.

C. 2382 szt.

D. 2383 szt.

Aby obliczyć liczbę pustaków Porotherm 44 EKO+ potrzebnych do wymurowania ściany o powierzchni 146 m² i grubości 44 cm, należy skorzystać z danych dotyczących zużycia pustaków zawartych w odpowiedniej tabeli KNR. Z reguły, na każdy metr kwadratowy powierzchni ściany potrzeba określonej liczby pustaków. W przypadku pustaków Porotherm 44 EKO+, zużycie to wynosi około 16 sztuk na m². Stąd, dla 146 m² musi być zastosowane przeliczenie: 146 m² x 16 szt./m² = 2336 sztuk pustaków. Dodatkowo, uwzględniając straty materiałowe, które mogą wystąpić podczas transportu i murowania, warto zaokrąglić wynik do najbliższej pełnej liczby. W tym przypadku końcowy wynik to 2383 sztuki. Takie obliczenia są fundamentalne w praktyce budowlanej i stanowią standard w planowaniu zasobów. Właściwe oszacowanie ilości materiałów budowlanych przyczynia się do efektywnego zarządzania kosztami projektu, a także minimalizowania marnotrawstwa materiałów budowlanych.

Pytanie 7

Na podstawie danych zawartych w przedstawionej tablicy wskaż, ile 8-godzinnych dni roboczych należy przewidzieć na wykonanie rozbiórki 10 m3 konstrukcji żelbetowej, jeżeli roboty będzie wykonywać 10 robotników?

A. 5 dni.

B. 4 dni.

C. 2 dni.

D. 1 dzień.

Odpowiedź 4 dni jest prawidłowa, ponieważ wyliczenia opierają się na solidnych podstawach matematycznych oraz praktycznych zasadach zarządzania czasem pracy. W analizowanym przypadku, rozbiórka 10 m3 konstrukcji żelbetowej wymaga 247,6 roboczogodzin. Zatrudniając 10 robotników, którzy pracują 8 godzin dziennie, uzyskujemy 80 roboczogodzin dziennie. Dzieląc całkowitą liczbę roboczogodzin przez dzienną wydajność, otrzymujemy około 3,095 dni, co zaokrąglamy do 4 dni. W praktyce, planowanie robót budowlanych często opiera się na analizie efektywności pracy zespołu oraz optymalizacji czasu roboczego. Warto zaznaczyć, że w branży budowlanej standardem jest dodawanie pewnego marginesu bezpieczeństwa przy planowaniu zadań, co może wpływać na ostateczny czas realizacji. Zastosowanie takich wyliczeń pozwala na skuteczniejsze zarządzanie projektami oraz lepsze planowanie zasobów. Dobrą praktyką w tym kontekście jest również monitorowanie postępu prac oraz regularne aktualizowanie harmonogramów na podstawie rzeczywistych danych, co pozwala na szybsze reakcje na ewentualne opóźnienia.

Pytanie 8

Na tablicy informacyjnej przy wjeździe na teren rozbiórki obiektu powinny być zamieszczone informacje dotyczące

A. sekwencji wykonywania robót

B. ilości zatrudnionych osób

C. techniki realizacji prac

D. typów robót

Wybrane odpowiedzi dotyczące metody prowadzenia robót, kolejności prowadzenia robót oraz liczby zatrudnionych pracowników, choć mogą wydawać się związane z procesem budowlanym, nie są kluczowe w kontekście informacji, które powinny być umieszczone na tablicy informacyjnej przy wjeździe na teren rozbiórki. Metoda prowadzenia robót to niezbyt precyzyjna informacja, która w kontekście ogólnym nie jest istotna dla osób postronnych. Informacja ta dotyczy bardziej technicznych aspektów procesu budowlanego, które niekoniecznie odnoszą się do bezpieczeństwa publicznego. Kolejność prowadzenia robót, chociaż ważna dla samego procesu budowlanego, nie jest informacją, która powinna być komunikowana na zewnątrz. Ostatecznie, liczba zatrudnionych pracowników to informacja wewnętrzna, która nie wnosi istotnych danych dla osób z zewnątrz i nie dotyczy bezpośrednio bezpieczeństwa ani organizacji ruchu w okolicy rozbiórki. W praktyce, te nieprawidłowe odpowiedzi mogą prowadzić do nieporozumień oraz braku odpowiedniego informowania społeczności o charakterze prowadzonych prac, co jest kluczowe z punktu widzenia bezpieczeństwa i transparentności działań budowlanych. Dlatego istotne jest, aby tablica informacyjna jasno i precyzyjnie informowała o rodzaju robót, co pozwala na minimalizowanie ryzyka oraz zwiększenie świadomości wśród osób przebywających w pobliżu miejsca budowy.

Pytanie 9

Zgodnie z KNR 2-01, norma czasu pracy koparki do odspajania przy usuwaniu 100 m³ gruntu na odkład wynosi 3,64 m-g. Ile koparek powinno się zaplanować do odspojenia 1150 m³ gruntu w ciągu dwóch zmian po 8 godzin?

A. 6 koparek

B. 5 koparek

C. 2 koparki

D. 3 koparki

Aby obliczyć liczbę koparek potrzebnych do odspojenia 1150 m³ gruntu w ciągu dwóch 8-godzinnych zmian, najpierw należy ustalić, ile m³ gruntu można odspoić przez jedną koparkę w jednym dniu roboczym. Zgodnie z KNR 2-01, norma czasu pracy koparki przedsiębiernej przy odspajaniu 100 m³ gruntu wynosi 3,64 m-g. W ciągu 16 godzin (dwie zmiany po 8 godzin) jedna koparka będzie w stanie wykonać pracę równą 16 godzin / 3,64 m-g = 4,398 m³. Następnie, aby obliczyć, ile koparek jest potrzebnych do odspojenia 1150 m³ w ciągu tego czasu, dzielimy 1150 m³ przez wydajność jednej koparki: 1150 m³ / 4,398 m³ = 261,3. Pamiętając, że nie można zrealizować ułamkowej liczby koparek, zaokrąglamy w górę do 3. Tak więc, planując pracę, należy przewidzieć 3 koparki, co odpowiada normom branżowym, które wskazują na optymalne wykorzystanie sprzętu w celu zwiększenia efektywności pracy i minimalizacji przestojów.

Pytanie 10

Na podstawie zamieszczonego zestawienia wyników pomiaru z natury wykopu liniowego oblicz wartość obmiaru robót związanych z wykonaniem tego wykopu.

Wyniki pomiaru wykopu liniowego
Długość wykopu	60,0 m
Głębokość wykopu	1,0 m
Szerokość dna wykopu	2,0 m
Nachylenie skarp wykopu	1:1

A. 240,00 m3

B. 120,00 m3

C. 180,00 m3

D. 60,00 m3

Poprawna odpowiedź to 180,00 m3, co wynika z dokładnych obliczeń opartych na danych przedstawionych w zestawieniu wyników pomiaru. Aby obliczyć objętość wykopu liniowego, kluczowe jest ustalenie szerokości górnej krawędzi oraz pola przekroju poprzecznego. W tym przypadku szerokość górnej krawędzi wykopu wynosi 4,0 m, a pole przekroju poprzecznego wynosi 3,0 m2. Obliczenie objętości wykopu polega na mnożeniu pola przekroju poprzecznego przez długość wykopu. Znajomość takich obliczeń jest istotna w pracy inżyniera budowlanego, ponieważ pozwala na dokładne planowanie robót ziemnych oraz oszacowanie kosztów materiałów i robocizny. Praktyczne zastosowanie tej wiedzy można zauważyć w projektach budowlanych, gdzie precyzyjne pomiary i obliczenia mają kluczowe znaczenie dla efektywności realizacji zadań. Standardy branżowe, takie jak Normy Eurokod, również wskazują na konieczność dokładnych obliczeń w zakresie robót ziemnych.

Pytanie 11

Tablica informacyjna sporządzona przez kierownika budowy powinna zawierać m.in. dane dotyczące

A. powierzchni zabudowy

B. wykazu środków transportowych

C. numeru pozwolenia na budowę

D. kubatury obiektu budowlanego

Tablica informacyjna, którą powinien przygotować kierownik budowy, to naprawdę ważna rzecz na każdej budowie. Musi zawierać kluczowe info, które wymagane jest przez prawo budowlane. Najważniejsze? Numer pozwolenia na budowę! Bez tego trudno mówić o legalności całego projektu. Zgodnie z przepisami, każde budowlane przedsięwzięcie powinno mieć odpowiednie pozwolenie, które określa, co można robić, a co nie. Dzięki temu zarówno inspektorzy, jak i sąsiedzi, mogą łatwo sprawdzić, czy wszystko jest w porządku z budową. Poza tym, jeżeli na tablicy wisi numer pozwolenia, to jasno pokazuje, że inwestycja jest prowadzona według przepisów. Wyobraź sobie sytuację, w której obok powstaje nowy budynek, a sąsiedzi mogą w każdej chwili sprawdzić, czy wszystko jest legalne. To buduje zaufanie do inwestorów. Takie praktyki, czyt. stosowanie tablic informacyjnych zgodnie z prawem, są też istotne dla całej branży budowlanej, bo pokazują, że zależy nam na dobrych standardach.

Pytanie 12

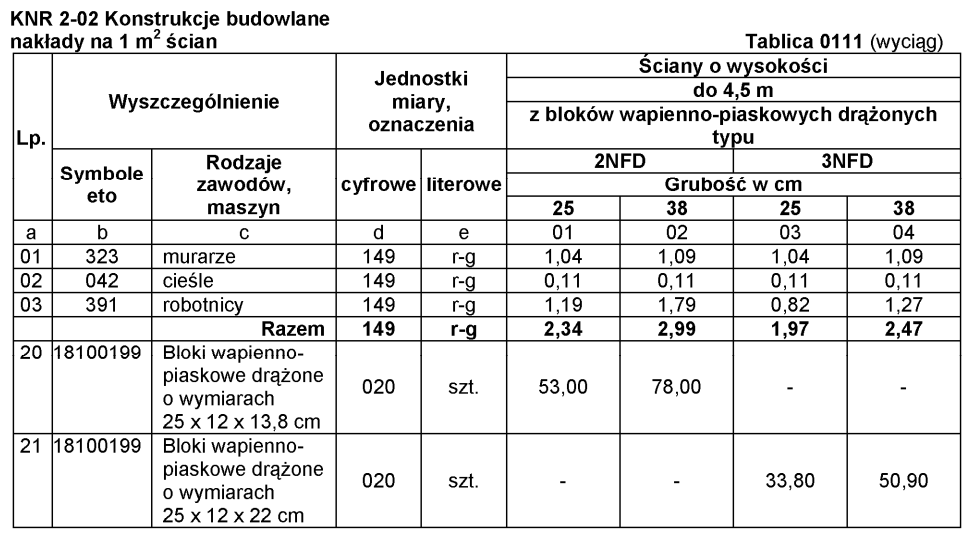

Na podstawie danych zawartych w przedstawionej tablicy wskaż skład zespołu, który należy przewidzieć do wykonania 100 m2 ściany o grubości 25 cm z bloków wapienno-piaskowych drążonych typu 2NFD o wymiarach 25 x 12 x 13,8 cm w czasie ośmiogodzinnego dnia roboczego.

A. 13 murarzy, 2 cieśli, 15 robotników.

B. 12 murarzy, 2 cieśli, 14 robotników.

C. 12 murarzy, 4 cieśli, 14 robotników.

D. 13 murarzy, 4 cieśli, 12 robotników.

Analizując pozostałe odpowiedzi, można zauważyć, że każda z nich zawiera niepoprawnie określoną liczbę murarzy, cieśli i robotników, co prowadzi do błędnego oszacowania potrzebnych zasobów. Zbyt niska liczba murarzy w stosunku do wymaganej powierzchni pracy skutkuje wydłużeniem czasu realizacji projektu, co jest sprzeczne z zasadami efektywnego planowania. W branży budowlanej kluczowe jest zapewnienie odpowiedniej liczby wykwalifikowanych specjalistów, którzy potrafią efektywnie pracować z materiałami budowlanymi, takimi jak bloki wapienno-piaskowe. Ponadto, za duża liczba cieśli w niektórych odpowiedziach wskazuje na nieporozumienie dotyczące ich roli w procesie budowy. Cieśle są zazwyczaj odpowiedzialni za konstrukcje drewniane i formy, a ich udział w tej konkretnej robocie, która koncentruje się na murarce, powinien być ograniczony. Z kolei nadmierna liczba robotników, w sytuacjach, gdy nie ma wystarczającej liczby zadań do wykonania, prowadzi do marnotrawienia zasobów i obniża efektywność. Te błędne koncepcje mogą wynikać z niedostatecznego zrozumienia specyfiki pracy na budowie oraz nieznajomości norm i praktyk zawodowych, które powinny kierować planowaniem zasobów ludzkich w projektach budowlanych.

Pytanie 13

Na podstawie fragmentu rzutu kondygnacji określ szerokość otworu okiennego w świetle węgarków w pokoju o powierzchni 24,8 m².

A. 200 cm

B. 195 cm

C. 135 cm

D. 240 cm

195 cm to dobry wybór. Ten wymiar otworu okiennego w pokoju o powierzchni 24,8 m² można łatwo znaleźć na rzucie kondygnacji. W architekturze naprawdę ważne jest, żeby wymiary okien były dobrze przemyślane, bo ma to wpływ na to, jak dobrze będzie doświetlone pomieszczenie i jak będzie wentylowane. Zazwyczaj otwory okienne powinny spełniać jakieś normy budowlane, żeby wszystko działało jak należy i ładnie wyglądało. Kiedy architekt projektuje, powinien zwrócić uwagę na lokalne przepisy oraz ogólne zasady ergonomii, co w praktyce przekłada się na komfort użytkowania. Odpowiednia szerokość okien też jest ważna, bo decyduje o tym, jakie okna możemy wybrać, co jest istotne przy planowaniu budżetu i materiałów. Dobrze wymierzone okna wpływają także na energooszczędność i prawidłowy montaż, co jest kluczowe dla późniejszego użytkowania budynku.

Pytanie 14

Obowiązek prowadzenia książki obiektu budowlanego spoczywa na

A. inspektorze nadzoru budowlanego

B. kierowniku budowy

C. wykonawcy robót budowlanych

D. zarządcy budynku

Wybór kierownika budowy jako osoby do prowadzenia książki obiektu budowlanego to błąd, bo on powinien głównie nadzorować budowę i koordynować pracę ekipy budowlanej. Jego zadaniem jest upewnienie się, że wszystko idzie zgodnie z projektem i przepisami, a nie prowadzenie dokumentacji po zakończeniu budowy. Inspektor nadzoru budowlanego też się nie nadaje, bo on kontroluje przestrzeganie przepisów budowlanych, a nie zarządza obiektem po jego oddaniu do użytku. Wykonawca robót budowlanych odpowiada za konkretne prace, ale też nie prowadzi książki obiektu. Więc widać, że to zarządca budynku powinien dbać o dokumentację. Takie błędne wybory mogą wynikać z tego, że nie do końca rozumiesz, jakie są role i obowiązki przy zarządzaniu obiektami budowlanymi, a to pokazuje, jak ważna jest znajomość przepisów i standardów w tej branży.

Pytanie 15

Spoiwo, które po zmieszaniu z wodą wiąże i twardnieje zarówno na powietrzu, jak i pod wodą, nabywając odpowiednie właściwości wytrzymałościowe, to

A. wapno dolomitowe

B. cement portlandzki

C. gips budowlany

D. spoiwo magnezytowe

Gips budowlany to materiał, który twardnieje dzięki reakcji z wodą, ale to się dzieje tylko w normalnej temperaturze. Gips w ogóle nie twardnieje pod wodą, więc nie jest najlepszym wyborem do miejsc, gdzie jest dużo wilgoci, bo po prostu się rozpuszcza. Wapno dolomitowe, z kolei, ma jakieś tam właściwości hydrauliczne, ale nie wiąże wody tak, jakby to było potrzebne w trudnych warunkach. Jest dużo lepsze do miejsc, gdzie nie ma ryzyka kontaktu z wodą. A te spoiwa magnezytowe, choć można je z jakimś skutkiem stosować w budownictwie, mają zupełnie inne właściwości i nie nadają się do wilgotnych warunków. Zdarza się, że myli się je z cementem portlandzkim, ale ich zastosowanie jest ograniczone, a w wilgotnych warunkach raczej sobie nie poradzą. Dużo błędów bierze się z mylenia tych różnych materiałów budowlanych i niedostatecznego ich rozumienia. Właściwy wybór materiałów budowlanych jest kluczowy dla trwałości i funkcjonalności konstrukcji.

Pytanie 16

Oblicz poziom degradacji budynku inwentarskiego, który został wzniesiony 15 lat temu, a jego planowany czas użytkowania wynosi 50 lat?

A. 50%

B. 15%

C. 30%

D. 7,5%

Obliczenie stopnia zużycia budynku inwentarskiego polega na porównaniu rzeczywistego okresu użytkowania budynku do jego przewidywanego okresu trwałości. W tym przypadku budynek został wybudowany 15 lat temu, a jego przewidywana trwałość wynosi 50 lat. Aby obliczyć stopień zużycia, należy użyć wzoru: (czas użytkowania / okres trwałości) * 100%. Zatem: (15/50) * 100% = 30%. Oznacza to, że budynek ma 30% swojego całkowitego okresu trwałości za sobą. Obliczenia te są ważne w praktyce inżynierskiej oraz zarządzaniu nieruchomościami, gdyż pozwalają na zaplanowanie remontów i modernizacji budynków. Warto również zwrócić uwagę na normy branżowe, takie jak PN-ISO 15686 dotyczące oceny cyklu życia budynków, które podkreślają znaczenie regularnego monitorowania stanu technicznego obiektów budowlanych oraz ich efektywności energetycznej. Takie podejście pomaga w efektywnym zarządzaniu zasobami oraz kosztami eksploatacji budynków.

Pytanie 17

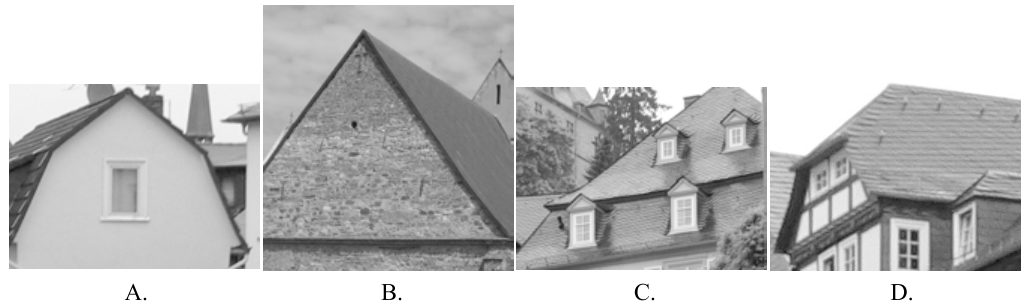

Na której fotografii przedstawiono dach mansardowy?

A. D.

B. B.

C. A.

D. C.

Dach mansardowy, znany również jako dach łamany, jest konstrukcją, która posiada charakterystyczne kształty, umożliwiające funkcjonalne zagospodarowanie przestrzeni poddasza. W odpowiedzi A wyraźnie przedstawiono dach mansardowy, który charakteryzuje się dwoma spadkami o różnym nachyleniu, gdzie dolna część dachu jest bardziej stroma, a górna łagodniejsza. Taka struktura pozwala na zwiększoną przestronność poddasza oraz efektywne wykorzystanie przestrzeni, co jest istotne w projektach budowlanych. Z perspektywy architektonicznej, dachy mansardowe są często stosowane w budynkach mieszkalnych, ponieważ umożliwiają tworzenie dodatkowych pokoi na poddaszu, co przekłada się na zwiększenie użyteczności budynku. W kontekście przepisów budowlanych, dach mansardowy często spełnia również wymagania dotyczące estetyki i ochrony przed warunkami atmosferycznymi. Z tego powodu projektanci i architekci doceniają je za ich funkcjonalność oraz walory estetyczne, co czyni je popularnym wyborem w nowoczesnym budownictwie.

Pytanie 18

Na rysunku przedstawiono schody żelbetowe monolityczne

A. policzkowe.

B. wspornikowe.

C. płytowe wachlarzowe.

D. płytowe.

Błędne odpowiedzi wskazują na pewne nieporozumienia dotyczące fundamentalnych koncepcji konstrukcji schodów. Schody płytowe, na przykład, charakteryzują się brakiem policzków, co oznacza, że stopnie są bezpośrednio osadzone na płycie i nie mają wsparcia po bokach. Tego rodzaju konstrukcje są bardziej podatne na obciążenia punktowe i mogą wymagać dodatkowych wzmocnień, co czyni je mniej stabilnymi w porównaniu do schodów policzkowych. Schody wspornikowe, z drugiej strony, są projektowane tak, aby stopnie były zamocowane tylko z jednej strony, co może prowadzić do zjawiska wyginania pod obciążeniem, a tym samym stwarzać ryzyko dla użytkowników. Schody płytowe wachlarzowe to inny typ konstrukcji, w którym stopnie mają kształt wachlarza i wymagają precyzyjnego zaprojektowania, aby zapewnić odpowiednią wytrzymałość oraz estetykę. Typowe błędy myślowe, które prowadzą do takich wniosków, to brak znajomości podstawowych zasad konstrukcji schodów oraz mylenie ich cech charakterystycznych z innymi typami. Właściwe zrozumienie konstrukcji schodów jest kluczowe w projektowaniu bezpiecznych i funkcjonalnych przestrzeni, dlatego warto zwrócić uwagę na różnice między poszczególnymi typami schodów oraz ich zastosowaniem w praktyce budowlanej.

Pytanie 19

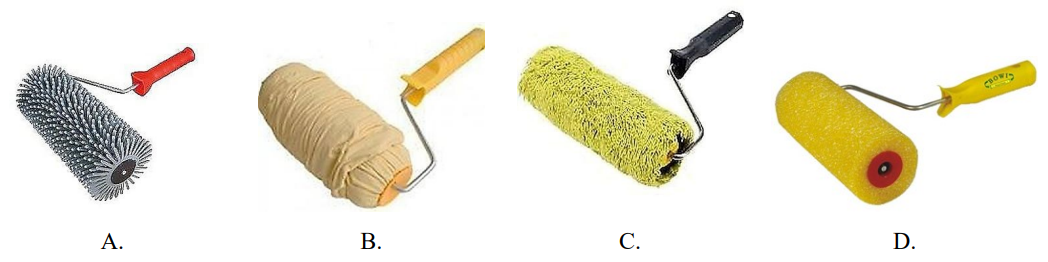

Narzędzie, które stosuje się do odpowietrzania wylewki samopoziomującej pod posadzkę, przedstawiono na rysunku

A. B.

B. D.

C. A.

D. C.

Narzędzie przedstawione w odpowiedzi A, czyli igłowana rolka, jest kluczowym elementem w procesie odpowietrzania wylewki samopoziomującej. Igłowane rolki są zaprojektowane tak, aby skutecznie usuwać pęcherzyki powietrza, które mogą pojawić się podczas mieszania składników wylewki. Obecność tych pęcherzyków może prowadzić do niedoskonałości na powierzchni, co jest niedopuszczalne w przypadku posadzek wymagających wysokiej jakości wykończenia. Przykładowo, w praktyce budowlanej, podczas realizacji posadzek w mieszkaniach, biurach czy obiektach komercyjnych, zastosowanie igłowanej rolki pozwala na uzyskanie gładkiej, równej powierzchni, co znacząco wpływa na estetykę oraz funkcjonalność. Zgodnie z normami branżowymi, takim jak PN-EN 13813, odpowiednie odpowietrzenie mieszanki jest niezbędne do zapewnienia jej optymalnych właściwości użytkowych i trwałości. Dlatego wiedza o zastosowaniu tego narzędzia jest niezbędna dla każdego specjalisty zajmującego się przygotowaniem posadzek.

Pytanie 20

Kluczowym warunkiem efektywnej współpracy betonu i zbrojenia jest

A. duża odległość pomiędzy prętami zbrojenia

B. wysoka klasa betonu

C. mała powierzchnia przekroju zbrojenia

D. dobra przyczepność betonu do zbrojenia

Dobra przyczepność betonu do zbrojenia jest kluczowym elementem zapewniającym efektywną współpracę tych dwóch materiałów w konstrukcji. Przyczepność ta umożliwia przenoszenie sił między betonem a zbrojeniem, co jest niezbędne w przypadku obciążeń mechanicznych. W standardach budowlanych, takich jak Eurokod 2, podkreśla się znaczenie odpowiednich technologii wytwarzania betonu oraz obróbki zbrojenia, które wspierają tę przyczepność. Przykładem dobrych praktyk jest stosowanie zbrojenia o chropowatej powierzchni lub pokrytego specjalnymi powłokami, co zwiększa powierzchnię kontaktu z betonem. W praktyce, metoda zalewania zbrojenia betonem w odpowiednich warunkach wilgotności i temperatury wpływa na jakość połączenia. Niewłaściwa przyczepność może prowadzić do pęknięć, osłabienia struktury i w konsekwencji awarii budynku. Zrozumienie roli przyczepności w zbrojeniu betonu ma kluczowe znaczenie dla inżynierów budowlanych i projektantów, aby zapewnić trwałość i bezpieczeństwo konstrukcji.

Pytanie 21

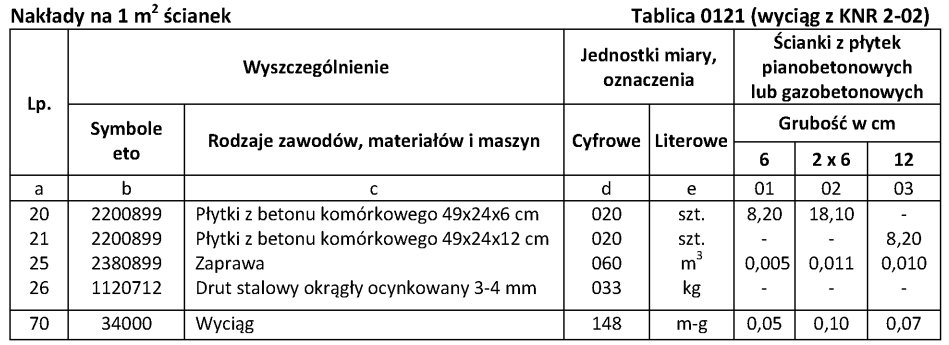

Jakie jest, zgodnie z danymi zawartymi w tablicy 0121, zapotrzebowanie na materiały do wykonania 20 m2 ścianki działowej o grubości 12 cm, z płytek z betonu komórkowego, o wymiarach 49 x 24 x 12 cm?

A. Płytki betonowe - 164 szt., zaprawa - 0,10 m3

B. Płytki betonowe - 164 szt., zaprawa - 0,20 m3

C. Płytki betonowe - 362 szt., zaprawa - 0,10 m3

D. Płytki betonowe - 362 szt., zaprawa - 0,20 m3

Odpowiedź "Płytki betonowe - 164 szt., zaprawa - 0,20 m3" jest poprawna, ponieważ obliczenia bazują na rzeczywistych danych dotyczących materiałów budowlanych. Zgodnie z danymi z tablicy 0121, na 1 m² ścianki działowej o grubości 12 cm z płytkami z betonu komórkowego potrzebujemy 8,20 szt. płytek oraz 0,010 m³ zaprawy. Mnożąc te wartości przez 20 m² (powierzchnia ścianki), otrzymujemy: 20 m² × 8,20 szt./m² = 164 szt. płytek i 20 m² × 0,010 m³/m² = 0,20 m³ zaprawy. Zastosowanie tych wyliczeń jest istotne w praktyce budowlanej, gdzie precyzyjne obliczenia materiałów są kluczowe dla zminimalizowania kosztów i marnotrawstwa. Zgodnie z najlepszymi praktykami branżowymi, zawsze należy uwzględniać straty materiałowe przy zamówieniach, co podkreśla znaczenie dokładnych i przemyślanych obliczeń. Obliczenia te są również zgodne z normami budowlanymi, które wskazują na konieczność dokładnego planowania zapotrzebowania na materiały budowlane.

Pytanie 22

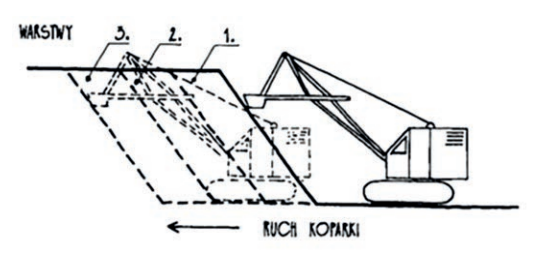

Schemat pracy koparki przedsiębiernej przedstawiono na rysunku

A. A.

B. B.

C. C.

D. D.

Odpowiedź "A" jest trafna, ponieważ w pełni oddaje zasadę działania koparki przedsiębiernej. Koparka ta posiada unikalny mechanizm, który pozwala na efektywne kopanie w trudnych warunkach, takich jak wąskie wykopy czy rowy. Jej łyżka, umieszczona na końcu długiego ramienia, jest w stanie sięgać w dół do poziomu gruntu, co umożliwia precyzyjne wykopywanie ziemi. Takie koparki są często wykorzystywane w budownictwie do wykonywania fundamentów, instalacji drenarskich oraz w pracach melioracyjnych. W praktyce, operator koparki przedsiębiernej musi posiadać umiejętność oceny głębokości wykopu oraz odpowiedniego dobrania parametrów pracy maszyny, aby uniknąć uszkodzeń konstrukcji oraz zapewnić bezpieczeństwo w trakcie wykonywania prac. Dobre praktyki branżowe nakładają na operatorów obowiązek regularnego szkolenia oraz aktualizacji wiedzy na temat technik pracy, co jest kluczowe dla efektywności i bezpieczeństwa operacji budowlanych.

Pytanie 23

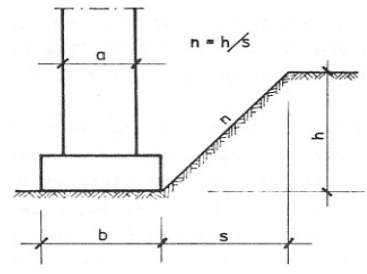

Na podstawie rysunku wykopu fundamentowego oblicz szerokość skarpy s, jeżeli nachylenie skarpy wykopu wynosi 1 : 1,5, a głębokość wykopu h = 1,5 m.

A. 2,25 m

B. 3,00 m

C. 1,00 m

D. 1,50 m

Wiele osób może błędnie obliczyć szerokość skarpy, myląc proporcje nachylenia lub głębokość wykopu. Nachylenie skarpy opisuje stosunek wysokości do długości podstawy, co w przypadku nachylenia 1 : 1,5 oznacza, że na każdy metr głębokości przypada 1,5 metra w poziomie. Błędne obliczenia mogą wynikać z niewłaściwego przeliczenia głębokości wykopu na szerokość skarpy. Przykładowo, wybierając odpowiedzi 1,50 m lub 1,00 m, można przyjąć założenie, że szerokość skarpy jest równa głębokości wykopu, co jest niezgodne z definicją nachylenia skarpy. Tego typu błędy są często rezultatem myślenia intuicyjnego, które nie uwzględnia specyfiki geotechniki. Warto zauważyć, że w praktyce budowlanej, zastosowanie prawidłowych proporcji jest kluczowe dla zapewnienia stabilności strukturalnej. Zbyt strome nachylenie może prowadzić do osuwisk, a zbyt łagodne może nie spełniać wymogów projektowych. W rzeczywistości, brak zrozumienia dla zależności pomiędzy głębokością wykopu a szerokością skarpy może prowadzić do poważnych problemów w trakcie budowy, dlatego istotne jest, aby dokładnie stosować się do norm i wytycznych dotyczących wykopów oraz skarp budowlanych.

Pytanie 24

Stan surowy zamknięty budynku oznacza etap, w którym ukończono konstrukcję nośną obiektu oraz

A. pokrycie dachu, podłogi oraz instalacje sanitarne

B. dach, tynki zewnętrzne i okładziny

C. pokrycie dachu, stolarkę okienną i drzwiową oraz ściany działowe

D. przyłącza oraz instalacje elektryczne

Stan surowy zamknięty budynku, określany również jako stan surowy II, oznacza, że konstrukcja budynku jest kompletna i zabezpieczona przed warunkami atmosferycznymi. Obejmuje to nie tylko wykonanie dachu, ale także zainstalowanie stolarki okiennej i drzwiowej oraz podziału przestrzeni poprzez ściany działowe. Te elementy są kluczowe, ponieważ zapewniają integralność strukturalną budynku oraz jego funkcjonalność. Dach chroni wnętrze przed opadami, a okna i drzwi umożliwiają odpowiednią wentylację oraz dostęp do naturalnego światła. Ściany działowe natomiast tworzą przestrzenie użytkowe, co jest istotne w kontekście dalszych prac wykończeniowych. W praktyce, osiągnięcie stanu surowego zamkniętego jest często wymagane przed rozpoczęciem instalacji elektrycznych, sanitarnych czy wykończenia wnętrz, co jest zgodne z zasadami dobrych praktyk budowlanych. Prawidłowe zrozumienie tego etapu budowy jest kluczowe dla efektywnego zarządzania projektem budowlanym oraz zapewnienia jego zgodności z normami budowlanymi.

Pytanie 25

Co obejmuje remont konserwacyjny?

A. wykonanie prac chroniących elementy obiektu przed zniszczeniem

B. eliminację drobnych uszkodzeń pojawiających się w trakcie użytkowania obiektu

C. odtworzenie pierwotnego stanu obiektu budowlanego

D. przeprowadzenie działań mających na celu poprawę standardu obiektu budowlanego

Podnoszenie standardu budynku nie jest tym samym, co remont konserwacyjny. Te rzeczy, które można nazwać modernizacją, mają na celu wprowadzenie nowych technologii albo poprawę jakości użytkowania, co różni się od tego, co robi się przy remoncie konserwacyjnym. Poza tym, usuwanie drobnych szkód, które wynikają z używania budynku, powinno być traktowane jako bieżąca konserwacja. Ona raczej dba o to, żeby wszystko działało, a nie jakby zabezpieczała na dłuższą metę. Ważne jest, aby rozróżniać te pojęcia, bo jeśli zaczniemy mylić je, możemy zaniedbać kwestie bezpieczeństwa konstrukcji. Przywracanie budynku do początkowego stanu bardziej dotyczy remontów, które mają na celu poprawę jego wyglądu. Mylenie tych pojęć to spory błąd, który może prowadzić do nieodpowiedniego wydawania pieniędzy i zasobów, co w przyszłości może zaszkodzić naszemu obiektowi i skrócić jego żywotność. Zrozumienie tych różnic jest kluczowe, żeby dobrze zarządzać budynkami i trzymać się branżowych standardów.

Pytanie 26

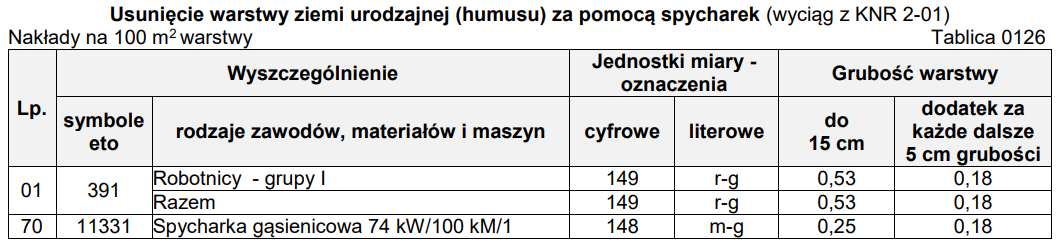

Na podstawie danych zamieszczonych w tablicy z KNR oblicz, ilu robotników należy zatrudnić do ręcznego podgarnięcia warstwy humusu grubości 10 cm, usuniętego z terenu o powierzchni 5 500 m², jeżeli zgodnie z harmonogramem robót prace te powinny być wykonane w ciągu dwóch 8-godzinnych dni roboczych.

A. 4 robotników.

B. 2 robotników.

C. 3 robotników.

D. 1 robotnik.

Wybór innej liczby robotników może wynikać z tego, że nie do końca zrozumiałeś, jak się robi obliczenia związane z nakładem pracy. Odpowiedzi jak 1 lub 3 robotników pokazują, że są błędy w założeniach odnośnie czasu pracy. Czasem ludzie myślą, że zmniejszenie liczby pracowników automatycznie sprawi, że wszystko będzie szło sprawniej, a to nie zawsze jest prawda. Na przykład, jeden robotnik nie da rady zrobić całej pracy w wyznaczonym czasie, co wiąże się z opóźnieniami i większymi kosztami. Z drugiej strony, za dużo robotników też nie ma sensu, bo nie zawsze przekłada się to na lepszą wydajność. Ważne jest, żeby korzystać z danych KNR, ale równie istotne jest, by rozumieć, w jakim kontekście ich używamy. No i nie zapominaj o takich rzeczach jak zmęczenie pracowników czy potrzeba przerw, bo to wszystko wpływa na czas wykonania zadania. Wnioskując, dobrze jest ćwiczyć szacowanie nakładu pracy, bo to naprawdę ma znaczenie w projektach budowlanych.

Pytanie 27

Na podstawie danych zawartych w tabeli dobierz typ nadproża, które należy zamontować nad otworami okiennymi w pomieszczeniu, którego rzut zamieszczono na rysunku.

A. N/270

B. N/240

C. N/210

D. N/180

Wybór nadproża jest kluczowym elementem projektowania konstrukcji budowlanej, a nieprawidłowy dobór może prowadzić do poważnych problemów strukturalnych. Odpowiedzi, które nie uwzględniają specyfikacji nadproża N/210, mogą sugerować nieprawidłowe zrozumienie koncepcji doboru nadproży. Na przykład, nadproża takie jak N/180 czy N/240, mimo iż mogą zdawać się odpowiednie, nie odpowiadają wymaganiom szerokości otworów okiennych, co może prowadzić do ich niewłaściwego obciążenia. Nadproże N/180 jest zbyt słabe dla otworu o szerokości 180 cm, co może skutkować jego niewystarczającą wytrzymałością. Z drugiej strony, nadproże N/240, choć może wydawać się na pozór lepsze, nie jest optymalnym rozwiązaniem w tej sytuacji, gdyż jego zastosowanie wiąże się z nadmiernym wykorzystaniem materiałów, co narusza zasady efektywności kosztowej i ekologicznej. Wszelkie te podejścia mogą prowadzić do mylnych wniosków, bazujących na niewłaściwym przeliczeniu wymagań konstrukcyjnych. Dobór nadproża powinien opierać się na dokładnym zrozumieniu obciążeń oraz standardów budowlanych, co jest kluczowe dla zapewnienia bezpieczeństwa i trwałości budowli.

Pytanie 28

Po zainstalowaniu ościeżnicy okiennej przestrzeń pomiędzy ramą ościeżnicy a ścianą powinna być wypełniona

A. wełną drzewną

B. masą silikonową

C. pianką poliuretanową

D. zaprawą polimerową

Użycie pianki poliuretanowej do wypełnienia przestrzeni pomiędzy ramą ościeżnicy a murem jest standardem w branży budowlanej, ponieważ pianka ta ma doskonałe właściwości izolacyjne oraz doskonale przylega do różnych materiałów. Pianka poliuretanowa jest materiałem, który po aplikacji ekspanduje, co umożliwia jej wypełnienie nawet niewielkich szczelin. Dzięki temu, zapewnia ona skuteczną izolację termiczną i akustyczną, co jest kluczowe dla komfortu użytkowników pomieszczeń. Warto również zwrócić uwagę na to, że pianka poliuretanowa jest odporna na działanie wilgoci, co zabezpiecza konstrukcję przed powstawaniem pleśni oraz grzybów. W praktyce, po zamocowaniu ościeżnicy, technicy zazwyczaj stosują piankę poliuretanową w formie aerozolu, co zapewnia łatwość aplikacji. Właściwe użycie tego materiału pozwala również na uzyskanie wysokiej jakości wykończenia, co jest istotne w kontekście estetyki. W Polsce stosowanie pianki poliuretanowej w takich zastosowaniach jest zgodne z normami budowlanymi oraz zaleceniami producentów okien, co czyni ją niezawodnym wyborem.

Pytanie 29

Jak powinny być składowane prefabrykowane betonowe płyty ścienne?

A. W pozycji pionowej, w stalowych przegrodach kozłów oporowych

B. W pozycji pionowej, na specjalnie wydzielonym terenie, ustawione na murek oporowy

C. W pozycji poziomej, na podkładkach oraz przekładkach

D. W pozycji poziomej, na paletach, zabezpieczone brezentem lub folią

Prefabrykowane żelbetowe płyty ścienne powinny stać pionowo w specjalnych stalowych kozłach. Dzięki temu są bardziej stabilne i zmniejsza się ryzyko, że coś się z nimi stanie. Pionowe składowanie pozwala też na lepszy przepływ powietrza, co jest ważne, żeby nie gromadziła się wilgoć, bo to może osłabić materiał. Te stalowe przegrody chronią płyty przed przewróceniem, co jest mega istotne, zwłaszcza przy dużych projektach budowlanych. Fajnie jest też zwrócić uwagę na normy, takie jak PN-EN 1992-1-1, które mówią o tym, jak prawidłowo przechowywać takie elementy. Moim zdaniem, korzystanie z kozłów oporowych i stabilnego podłoża naprawdę zwiększa bezpieczeństwo na placu budowy, a także pomaga w lepszej organizacji przestrzeni, co jest super ważne, kiedy mamy mało miejsca do pracy.

Pytanie 30

Który z pracowników odpowiada za przymocowanie prefabrykowanego elementu do zawiesia w maszynie montażowej?

A. Kierownik robót montażowych

B. Monter

C. Hakowy

D. Operator maszyny montażowej

Hakowy jest odpowiedzialny za zamocowanie elementu prefabrykowanego do zawiesia maszyny montażowej, co jest kluczowym zadaniem w procesie montażu. Osoba na tym stanowisku wykonuje czynności związane z właściwym przygotowaniem i zabezpieczeniem ładunku, co zapewnia bezpieczeństwo operacji dźwigowych. Hakowy zna zasady dotyczące obciążenia i rodzajów używanych zawiesi, a także potrafi ocenić, jakie metody łączenia zastosować w danym przypadku. Ważne jest, aby hakowy przestrzegał norm i przepisów BHP, a także standardów branżowych, takich jak PN-EN 13155 dotyczący urządzeń dźwigowych. Przykładem praktycznego zastosowania tej wiedzy może być sytuacja, w której hakowy musi zamocować dużą betonową belkę. W takim przypadku, nie tylko dobiera odpowiednie zawiesia, ale także ustala, jak najlepiej rozłożyć ciężar, aby zminimalizować ryzyko uszkodzenia elementu lub wypadku podczas transportu. Właściwe umiejscowienie i zabezpieczenie ładunku jest kluczowe dla efektywności oraz bezpieczeństwa całego procesu montażowego.

Pytanie 31

Na podstawie danych zawartych w tabeli określ, ile wynosi zalecane pochylenie obciążonych skarp wykopu o głębokości 3,5 m, wykonywanego w gruncie kategorii II.

A. 1 : 0,71

B. 1 : 1,25

C. 1 : 1,00

D. 1 : 0,60

Niepoprawne odpowiedzi, takie jak 1 : 0,71, 1 : 1,00 oraz 1 : 0,60, wykazują powszechne nieporozumienia dotyczące zasady ustalania pochylenia skarp w kontekście głębokości wykopu oraz kategorii gruntu. Proporcje te są niewłaściwe, ponieważ nie uwzględniają specyfikacji technicznych, które określają minimalne wymagania dotyczące stabilności skarp. Na przykład, zbyt strome pochylenie, takie jak 1 : 0,60, może prowadzić do niebezpiecznych warunków, zwiększając ryzyko osuwisk, co mogłoby mieć katastrofalne konsekwencje. Z kolei zbyt łagodne pochylenie, jak 1 : 1,00, nie zapewnia wystarczającego poziomu bezpieczeństwa w przypadku wykopów o dużej głębokości. Niezrozumienie zasad dotyczących ustalania pochylenia skarp często wynika z braku wiedzy na temat właściwości gruntów oraz ich zachowania pod obciążeniem. W praktyce, przed podjęciem decyzji o pochyleniu skarp, należy przeprowadzić szczegółowe analizy geotechniczne, które pozwolą na określenie właściwego stosunku skarp w zależności od warunków gruntowych. Właściwe podejście do projektowania wykopów i ustalania parametrów skarp jest kluczowe dla bezpieczeństwa na placu budowy i powinno opierać się na dobrych praktykach inżynieryjnych oraz aktualnych normach branżowych.

Pytanie 32

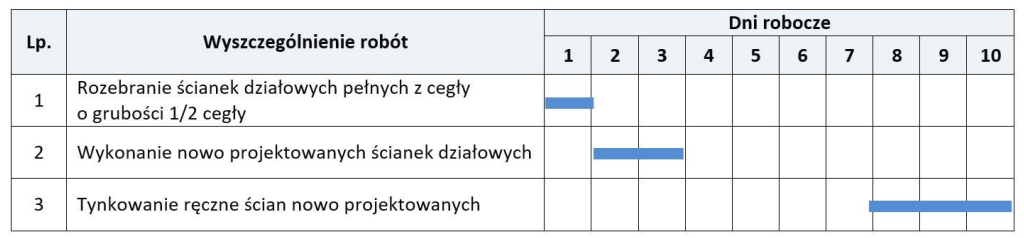

Na podstawie przedstawionego fragmentu harmonogramu ogólnego budowy określ, ile dni roboczych zaplanowano na przerwę technologiczną.

A. 2 dni robocze.

B. 1 dzień roboczy.

C. 4 dni robocze.

D. 3 dni robocze.

Dobra robota! Odpowiedź to 4 dni robocze. Wynika to z analizy harmonogramu budowy, który jest dość istotny. Zauważ, że przerwa technologiczna w harmonogramie to nie tylko chwila odpoczynku, ale też czas na wykonanie ważnych prac przygotowawczych. W tym przypadku mamy przerwę od 3. do 6. dnia roboczego, co daje nam właśnie te 4 dni. Takie podejście jest zgodne z dobrymi praktykami w zarządzaniu projektami budowlanymi, gdzie czas, który mamy między fazami, można wykorzystać na kontrolę jakości czy różne inspekcje. Przerwy technologiczne są ważne, bo pomagają utrzymać rytm pracy i efektywność całego zespołu. Właściwe planowanie tych przerw to klucz do sukcesu w budownictwie, więc dobrze, że to uwzględniłeś.

Pytanie 33

Na zdjęciu przedstawiono halę w trakcie budowy. Konstrukcja tej hali wykonana jest z elementów

A. drewnianych.

B. murowych.

C. stalowych.

D. żelbetowych.

Konstrukcja hali przedstawionej na zdjęciu wykonana jest z elementów stalowych, co można zidentyfikować dzięki ich cienkim, długim kształtom oraz charakterystycznym węzłom łączącym. Stalowe konstrukcje są szeroko stosowane w budownictwie przemysłowym i użyteczności publicznej z uwagi na swoją wysoką wytrzymałość, odporność na warunki atmosferyczne oraz możliwość szybkiego montażu. Przykładem mogą być hale magazynowe czy obiekty sportowe, gdzie stalowe belki i słupy wspierają dużą rozpiętość przestrzeni bez potrzeby stosowania wielu podpór. Dodatkowo, wykorzystanie stali w budownictwie pozwala na redukcję masy konstrukcji, co w przypadku dużych obiektów jest kluczowe dla efektywności kosztowej i projektowej. W branży często stosuje się standardy Eurokodów, które precyzyjnie określają wymagania projektowe i wykonawcze dla konstrukcji stalowych, co zwiększa bezpieczeństwo i trwałość obiektów.

Pytanie 34

Na podstawie przedstawionego rysunku określ poziom posadowienia ław fundamentowych.

A. -2,900 m

B. -3,000 m

C. -2,800 m

D. -2,700 m

Tak, odpowiedź -2,800 m jest jak najbardziej trafna. Chociaż na pierwszy rzut oka może się wydawać, że poziom posadowienia ław fundamentowych wynosi -2,500 m, to w rzeczywistości kluczowe jest, żeby uwzględnić różne czynniki wpływające na projekt. Poziom posadowienia ma ogromne znaczenie dla stabilności i bezpieczeństwa budynku. Inżynierowie biorą pod uwagę wiele rzeczy, jak na przykład głębokość wód gruntowych, rodzaj gruntu, a także przyszłe obciążenia. Czasami, gdy brakuje konkretnych rysunków geotechnicznych, trzeba sięgać po standardowe zalecenia branżowe czy normy Eurocod, które pomagają ustalić głębokość posadowienia na podstawie warunków. Tak że, mimo że może się to wydawać sprzeczne, odpowiedź w kluczu to ta właściwa, a dla pełnego zrozumienia tematu mogą być potrzebne dodatkowe wyjaśnienia.

Pytanie 35

Na podstawie przedstawionego wyciągu ze specyfikacji technicznej wskaż szerokość podstawy usypanej pryzmy gruntu, jeżeli korona ma szerokość 1 m.

Specyfikacja techniczna ST-01 – roboty ziemne (wyciąg)

Odkłady gruntu

Lokalizacja odkładu powinna być wskazana przez Wykonawcę i zaakceptowana przez Inspektora. Wykonawca musi uzyskać zgodę właściciela terenu. Odkłady powinny być uformowane w pryzme o wysokości 1,5 m, o pochyleniu skarp 1:1,5. Przyjmuje się wykorzystanie gruntu z odkładu do ponownego zasypania fundamentu. Nadmiar ziemi niewykorzystany do zasypania wykopu zostanie odtransportowany na wyznaczone przez Inżyniera składowisko.

A. 8m

B. 4m

C. 6m

D. 7m

Wybór niepoprawnej odpowiedzi może wynikać z nieporozumienia dotyczącego wpływu szerokości podstawy pryzmy na jej stabilność. Odpowiedzi takie jak 8 m, 7 m czy 6 m sugerują nadmierną szerokość podstawy w stosunku do korony, co w praktyce może prowadzić do nieprawidłowej oceny nośności i stabilności pryzmy. Kluczowe jest zrozumienie, że przy projektowaniu tego typu obiektów, szerokość podstawy powinna być dostosowana do rozkładu obciążeń oraz właściwości gruntu, na którym usypywany jest obiekt. Przykładowo, jeśli szerokość korony wynosi 1 m, zbyt duża szerokość podstawy może wprowadzać niepotrzebne siły działające w obrębie struktury, co zwiększa ryzyko nieprawidłowego osiadania lub osunięcia. W wielu przypadkach inżynierowie stosują metody obliczeniowe, takie jak analiza stabilności, aby określić optymalne wymiary pryzmy. Dlatego istotne jest, aby unikać prostych intuicyjnych ocen na temat szerokości podstawy, które mogą prowadzić do błędnych wniosków. W standardach budowlanych, takich jak Eurokod 7, kładzie się duży nacisk na odpowiednie projektowanie geotechniczne, które uwzględnia parametry gruntu oraz obliczenia mające na celu zapewnienie bezpieczeństwa i funkcjonalności konstrukcji.

Pytanie 36

Na podstawie danych zamieszczonych w tablicy z KNR dobierz skład zespołu roboczego do wykonania na zaprawie cementowo-wapiennej 24 słupków o wymiarach 1×1½ cegły i wysokości 2,5 m, jeżeli prace mają być wykonane w czasie dwóch 8-godzinnych dni.

A. 5 murarzy, 1 cieśla, 3 robotników.

B. 4 murarzy, 1 cieśla, 2 robotników.

C. 4 murarzy, 2 cieśli, 1 robotnik.

D. 5 murarzy, 2 cieśli, 1 robotnik.

Wybór niewłaściwej kombinacji pracowników często wynika z niepełnego zrozumienia wymagań związanych z realizacją zadania budowlanego. Kluczowym błędem jest niewłaściwe oszacowanie potrzebnej liczby murarzy, cieśli i robotników. W przypadku budowy 24 słupków, wymagania związane z czasem pracy oraz rodzajem używanych materiałów wskazują na konieczność precyzyjnego określenia liczby osób, które będą zaangażowane w proces budowy. Wiele osób może skupić się na liczbie murarzy, myśląc, że to oni są jedynymi pracownikami potrzebnymi do realizacji tego zadania, a tymczasem rola cieśli, który musi przygotować formy, oraz robotników, którzy pomagają w transporcie materiałów i wsparciu prac, jest równie istotna. Często pojawia się także nieporozumienie dotyczące długości trwania pracy – musimy pamiętać, że 16 godzin pracy (dwa dni po 8 godzin) wymaga odpowiedniej organizacji, aby zrealizować wszystkie etapy budowy. Zbyt mała liczba pracowników wydłuża czas pracy i zwiększa ryzyko błędów, co z kolei może prowadzić do dodatkowych kosztów i opóźnień w realizacji projektu. Niezrozumienie norm roboczogodzin oraz procesów pracy, które są określone w standardach KNR, może skutkować nieefektywnym gospodarowaniem zasobami ludzkimi i materiałowymi. Dlatego tak ważne jest, aby nie tylko rozumieć podstawowe zasady, ale także umieć je zastosować w praktyce budowlanej.

Pytanie 37

Na rysunku przedstawiono przekrój poprzeczny

A. ściany oporowej.

B. ławy fundamentowej.

C. głowicy słupa.

D. stopy fundamentowej.

No cóż, wybierając coś innego niż ława fundamentowa, można się pogubić, jeśli chodzi o rolę różnych elementów w budownictwie. Ściana oporowa jest ważna, ale ma inne zadanie – głównie chroni przed osuwiskami i podtrzymuje ziemię. To trochę inna bajka niż fundamenty. A głowica słupa – ona przekazuje obciążenie z belki, a nie z budynku na grunt. Stopa fundamentowa też ma swoją rolę, ale kształt i zastosowanie zupełnie się różnią od ławy. Często ludzie się mylą, bo nie znają dobrze ich funkcji. A to może prowadzić do poważnych problemów, jak osiadanie budynku, co jest naprawdę nieprzyjemne. Ważne jest, żeby znać te różnice, zwłaszcza dla inżynierów i architektów, żeby budowle były solidne i bezpieczne.

Pytanie 38

Na rysunku przedstawiono koparkę

A. podsiębierną.

B. chwytakową.

C. przedsiębierną.

D. zbierakową.

Koparka przedsiębierna, którą przedstawiono na rysunku, jest urządzeniem wykorzystywanym do wydobywania materiałów z gleby, takich jak ziemia czy piasek. Jej charakterystyczną cechą jest to, że ruch roboczy odbywa się w kierunku maszyny, co sprawia, że jest efektywna w pracy na ograniczonej przestrzeni. W praktyce koparki przedsiębierne są szeroko stosowane w robotach ziemnych, budowie dróg oraz przy wznoszeniu infrastruktury. Przykładem zastosowania może być przygotowanie terenu pod fundamenty budynków, gdzie precyzyjne zbieranie ziemi jest kluczowe dla utrzymania stabilności konstrukcji. Zgodnie z normami bezpieczeństwa i dobrych praktyk w branży budowlanej, operatorzy koparek przedsiębiernych muszą być odpowiednio przeszkoleni, aby zapewnić zarówno efektywność pracy, jak i bezpieczeństwo na placu budowy. Warto również zauważyć, że ten typ koparki jest popularny ze względu na swoją wszechstronność i zdolność do pracy w różnych warunkach terenowych, co czyni ją niezastąpionym narzędziem w branży budowlanej i inżynieryjnej.

Pytanie 39

Na rysunku przedstawiono schody drewniane z podnóżkami

A. osadzonymi w gniazdach wyciętych w belce policzkowej.

B. podwieszonymi do belki policzkowej.

C. nakładanymi na wycięcia w belce policzkowej.

D. wsuwanymi w wycięcia w belce policzkowej od dołu.

Decyzja, żeby stopnie osadzać na wycięciach w belce policzkowej, wynika z zasad, które rządzą konstrukcją schodów. Ta belka policzkowa jest naprawdę ważna, bo stabilność schodów w dużej mierze od niej zależy. Muszą być dobrze osadzone, żeby wszystko trzymało się kupy. Nakładanie stopni na wycięcia to świetny sposób na zapewnienie solidnego wsparcia i rozłożenie obciążeń. W budownictwie to bardzo popularna praktyka, bo to zwiększa trwałość oraz bezpieczeństwo całej konstrukcji. Z mojego doświadczenia, projektanci przy budowie drewnianych schodów korzystają z różnych technik mocowania, ale akurat nakładanie stopni w ten sposób, to jedna z najlepszych opcji. W normach budowlanych, jak choćby PN-EN 1991-1-1, podkreśla się, że wszystkie elementy muszą być dobrze zaprojektowane, żeby uniknąć problemów. Dzięki temu schody będą nie tylko ładne, ale też funkcjonalne i bezpieczne. Co do drewnianych schodów, to to podejście, czyli nakładanie stopni na wycięcia, idealnie wpisuje się w dobre praktyki w budownictwie.

Pytanie 40

Aby mechanicznie zagęścić mieszankę betonową podczas realizacji płyty stropu żelbetowego monolitycznego, należy wykorzystać

A. ubijak drewniany

B. wibrator powierzchniowy

C. wibrator przyczepny

D. stół wibracyjny

Wibrator powierzchniowy jest narzędziem dedykowanym do mechanicznego zagęszczania mieszanki betonowej, szczególnie w kontekście płyty stropu żelbetowego monolitycznego. Dzięki swojej konstrukcji, wibrator ten efektywnie przekazuje drgania na powierzchnię betonu, co pozwala na usunięcie powietrza z mieszanki oraz poprawia jej jednorodność. Zastosowanie wibratora powierzchniowego jest zgodne z normami budowlanymi, które zalecają użycie odpowiednich narzędzi do zagęszczania betonu, aby zapewnić trwałość i wytrzymałość konstrukcji. W praktyce, podczas wylewania betonu na dużych powierzchniach, jak stropy, istotne jest uzyskanie odpowiedniego zagęszczenia, co można osiągnąć używając wibratora. Ułatwia to również formowanie betonu w formach oraz minimalizuje ryzyko wystąpienia pęknięć czy innych defektów. Zastosowanie wibratora powierzchniowego jest szczególnie korzystne w przypadku płyt o dużych wymiarach, gdzie równomierne zagęszczenie jest kluczowe dla zachowania jakości i stabilności całej konstrukcji.
