Informacje o egzaminie:

Zawód: Technik geodeta
Kwalifikacja: BUD.18 - Wykonywanie pomiarów sytuacyjnych, wysokościowych i realizacyjnych oraz opracowywanie wyników tych pomiarów
Data rozpoczęcia: 26 maja 2026 22:13
Data zakończenia: 26 maja 2026 22:34

Egzamin zdany!

Wynik: 25/40 punktów (62,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jak powinny zostać zapisane na szkicu tyczenia wyniki pomiarów kontrolnych?

A. Kolorem czerwonym, w nawiasie

B. Kolorem czarnym, kursywą

C. Kolorem czerwonym, kursywą

D. Kolorem czarnym, w nawiasie

Prawidłowa odpowiedź to 'Kolorem czarnym, w nawiasie', ponieważ zgodnie z przyjętymi standardami w dziedzinie geodezji i kartografii, wyniki pomiarów kontrolnych powinny być wpisywane w sposób czytelny i jednoznaczny. Użycie koloru czarnego zapewnia, że informacje te będą dobrze widoczne na szkicu, co jest kluczowe dla późniejszej interpretacji i analizy danych. Dodatkowo, wpisywanie wyników w nawiasach pozwala na ich wyraźne odróżnienie od innych informacji na szkicu, co minimalizuje ryzyko błędów w odczycie. Na przykład, podczas wykonywania tyczenia w terenie, geodeta może z łatwością zidentyfikować wyniki pomiarów kontrolnych, co przyspiesza proces weryfikacji i poprawy dokładności projektu. Dobre praktyki branżowe zalecają stosowanie jasno określonych konwencji zapisu, które są zgodne z normami, takimi jak PN-EN ISO 19115, co dodatkowo podkreśla rangę stosowania spójnych metod dokumentacji.

Pytanie 2

Pierwszy rysunek mapy zasadniczej wykonuje się w kolorze

A. żółtym

B. brązowym

C. niebieskim

D. czarnym

Wykreślanie pierworysu mapy zasadniczej kolorem czarnym jest zgodne z ustalonymi standardami kartograficznymi. Kolor czarny jest używany do przedstawiania elementów trwałych, takich jak granice działek, budynki oraz drogi. Użycie czerni w tym kontekście zapewnia klarowność i czytelność mapy, co jest kluczowe dla jej użytkowników. Przykładem zastosowania tej zasady może być przygotowanie mapy do celów planowania przestrzennego, gdzie precyzyjne oznaczenie granic działek jest niezbędne do podejmowania decyzji inwestycyjnych. W praktyce oznacza to, że podczas tworzenia mapy zasadniczej należy stosować się do wytycznych zawartych w normach PN-EN ISO 19115 dotyczących metadanych i PN-EN ISO 19117 dotyczących wizualizacji geografii. Zastosowanie odpowiednich kolorów oraz symboli ma kluczowe znaczenie w kontekście komunikacji przestrzennej oraz interpretacji danych geograficznych przez różne grupy odbiorców.

Pytanie 3

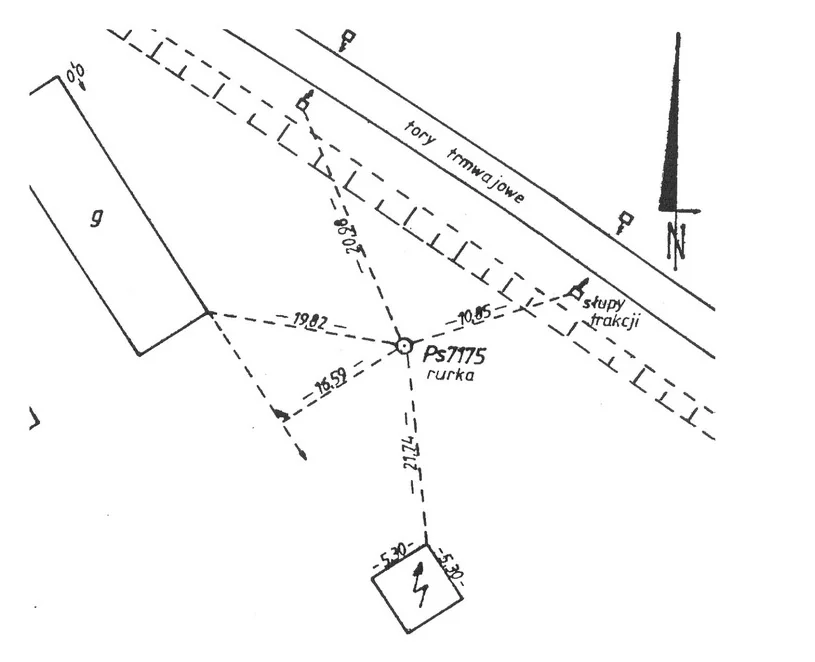

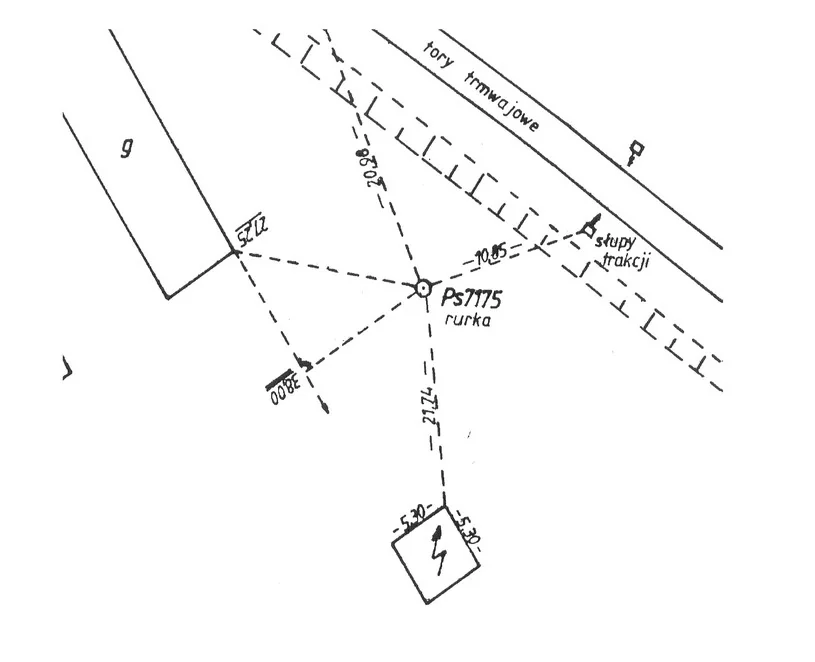

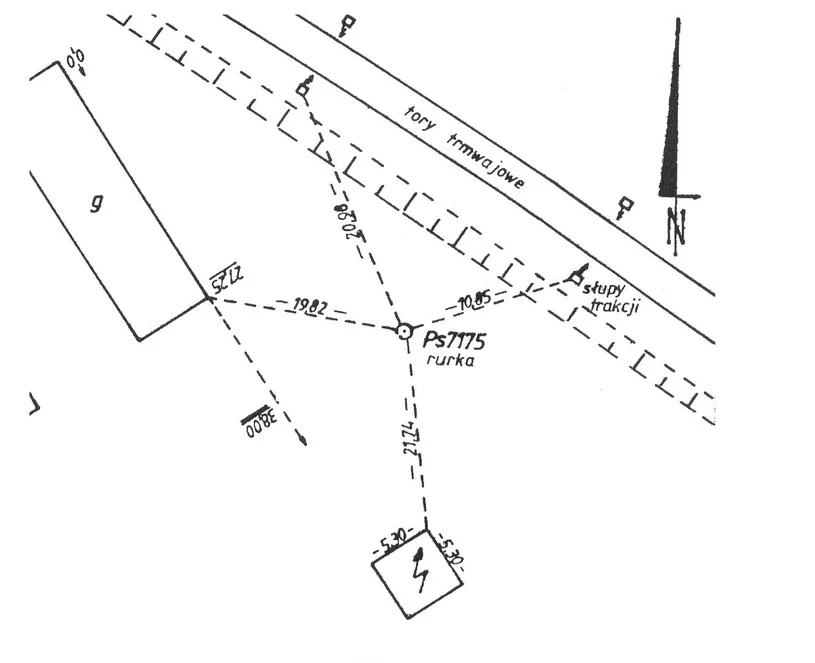

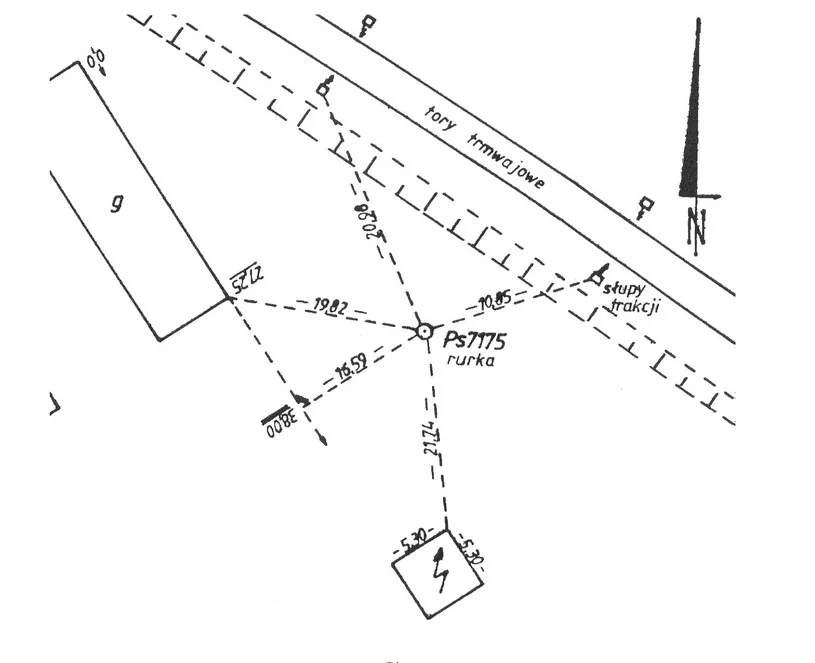

Który szkic odpowiada obserwacjom kierunków i odległości przedstawionym w tabelach?

A. C.

B. B.

C. D.

D. A.

Patrząc na inne odpowiedzi, można zauważyć, że mają sporo problemów z interpretacją danych. W szkicu B zauważam, że kierunki są niezgodne z tym, co mamy w tabelach. Nie wygląda to dobrze, bo pokazuje, że brakuje zrozumienia podstaw, które są ważne przy pomiarach. Z kolei w szkicu C niby są poprawne odległości, ale kąty są totalnie zniekształcone. Wygląda na to, że nie użyto odpowiednich narzędzi pomiarowych. Takie błędy w geodezji mogą prowadzić do poważnych problemów prawnych i finansowych, bo mogą być spory o granice działek. Szkic D, mimo że wygląda fajnie, nie spełnia technicznych wymogów, więc w praktyce może być bezużyteczny. Dlatego tak ważne jest, żeby dobrze rozumieć, jak te dane się ze sobą wiążą i jak je właściwie przedstawić. Ignorowanie tych rzeczy może doprowadzić do poważnych wtop.

Pytanie 4

Na rysunku przedstawiono wyznaczenie współrzędnych X, Y punktu P metodą

A. wcięcia liniowego.

B. kątowego wcięcia w przód.

C. kątowego wcięcia wstecz.

D. wcięcia kombinowanego.

Metoda kątowego wcięcia wstecz jest powszechnie stosowana w geodezji do precyzyjnego wyznaczania położenia punktów na podstawie pomiaru kątów. W przedstawionym rysunku punkty A i C są znanymi punktami odniesienia, od których zmierzone zostały kąty α1 i α2 w kierunku do punktu P. Dzięki tej metodzie, poprzez pomiar kątów, możliwe jest określenie współrzędnych punktu P w układzie odniesienia. Praktyczne zastosowanie tej metody można zaobserwować podczas realizacji pomiarów geodezyjnych na terenach budowlanych, gdzie dokładne lokalizowanie obiektów ma kluczowe znaczenie. Kątowe wcięcie wstecz pozwala na uzyskanie dokładnych danych, które są niezbędne do przeprowadzenia dalszych prac projektowych. Warto zaznaczyć, że metoda ta jest zgodna z normami geodezyjnymi, co czyni ją wiarygodnym narzędziem w pracy geodetów. Ponadto, umiejętność stosowania kątowego wcięcia wstecz jest istotnym elementem kompetencji zawodowych geodetów, wpływającym na jakość i dokładność ich pomiarów.

Pytanie 5

Zmierzoną odległość 120 m określono z błędem średnim ±3 cm. Jaki jest błąd względny tej pomierzonej odległości?

A. 1/5000

B. 1/4000

C. 1/2000

D. 1/1000

Błąd względny jest miarą niepewności pomiaru, określającą jaką część pomiaru stanowi błąd. W tym przypadku mamy pomiar odległości wynoszący 120 m oraz średni błąd pomiaru wynoszący ±3 cm, co w przeliczeniu na metry daje ±0,03 m. Aby obliczyć błąd względny, należy podzielić błąd pomiaru przez wartość zmierzoną. Zatem: błąd względny = błąd / wartość zmierzona = 0,03 m / 120 m = 0,00025. W przeliczeniu na ułamek, błąd względny wynosi 1/4000. Tego rodzaju obliczenia są niezbędne w inżynierii oraz naukach przyrodniczych, gdzie precyzyjne pomiary mają kluczowe znaczenie, zwłaszcza w kontekście kalibracji urządzeń pomiarowych i zapewnienia jakości w procesach produkcyjnych. Należy pamiętać, że błąd względny pozwala na porównanie dokładności różnych pomiarów i jest szeroko stosowany w badaniach naukowych oraz w przemyśle.

Pytanie 6

Na szkicu sytuacyjnej osnowy pomiarowejnie przedstawia się

A. wyrównanych wartości kątów poziomych

B. rzędnych i odciętych do szczegółów sytuacyjnych

C. numerów punktów osnowy pomiarowej

D. uśrednionych wartości długości linii pomiarowych

Rzędne i odcięte do szczegółów sytuacyjnych nie są umieszczane na szkicu pomiarowej osnowy sytuacyjnej, ponieważ ich celem jest przedstawienie szczegółowych informacji o wysokości i położeniu obiektów w terenie, a nie generalnych danych osnowy. Szkic pomiarowej osnowy sytuacyjnej skupia się na ogólnym przedstawieniu układu punktów osnowy, które są niezbędne do dalszych pomiarów. W praktyce, dane te są często umieszczane na osobnych dokumentach, takich jak wykazy lub bazy danych, co pozwala na zachowanie czytelności szkicu. Standardy takie jak norma PN-EN ISO 19111 podkreślają znaczenie separacji różnych informacji geodezyjnych, aby ułatwić analizę i interpretację wyników. Przykładem może być użycie specjalistycznego oprogramowania geodezyjnego, które pozwala na automatyczne generowanie szkiców z uwzględnieniem tylko najistotniejszych danych, co znacząco przyspiesza proces pomiarowy i minimalizuje ryzyko błędów.

Pytanie 7

Jakiego przyrządu powinno się użyć do dokładnego naniesienia ramki sekcyjnej oraz siatki kwadratów w procesie tworzenia mapy analogowej?

A. Nanośnika biegunowego

B. Współrzędnika

C. Nanośnika prostokątnego

D. Koordynatografu

Wybierając nanośnik biegunowy, współrzędnik lub nanośnik prostokątny, można wprowadzić do procesu opracowywania map błędne założenia dotyczące precyzji i dokładności. Nanośnik biegunowy, mimo iż potrafi wspierać pomiar na powierzchni, nie jest narzędziem zoptymalizowanym do tworzenia ramki sekcyjnej czy siatki na mapie. Jego zastosowanie jest bardziej związane z określaniem kierunków, a nie precyzyjnym nanoszeniem detali. W przypadku współrzędnika, jego konstrukcja może wprowadzać ograniczenia w dokładności pomiaru, co jest kluczowe w kontekście opracowywania map. Z kolei nanośnik prostokątny, choć bywa używany do wyznaczania obszarów, nie oferuje tego samego poziomu wsparcia w precyzyjnym nanoszeniu siatek, co koordynatograf. Często błędem jest mylenie funkcji tych narzędzi, co może prowadzić do poważnych nieścisłości w opracowywanych mapach. Profesjonalne podejście do kartografii wymaga zrozumienia, że każdy instrument ma swoje specyficzne zastosowania, a ich niewłaściwe użycie może skutkować obniżeniem standardów jakościowych, co jest nieakceptowalne w branży, gdzie precyzja jest kluczowa.

Pytanie 8

Na ilustracji przedstawiono fragment mapy

A. ewidencyjnej.

B. zasadniczej.

C. fotograficznej.

D. topograficznej.

Wybranie odpowiedzi "topograficznej" jest trafne, ponieważ mapa topograficzna szczegółowo przedstawia ukształtowanie terenu oraz obiekty, które się na nim znajdują. Na analizowanej ilustracji widoczne są wyraźne kontury terenu, co wskazuje na jego relief, a także sieć drogową oraz elementy hydrograficzne, takie jak rzeki czy jeziora. Mapy topograficzne są kluczowym narzędziem w geodezji, kartografii oraz planowaniu przestrzennym. Stosowane są na przykład w turystyce, gdzie pomagają w orientacji w terenie oraz planowaniu tras wędrówek. Ich precyzyjne odwzorowanie rzeczywistości jest zgodne z normami i standardami kartograficznymi, które zapewniają spójność i użyteczność prezentowanych danych. W praktyce, znajomość map topograficznych jest niezbędna dla profesjonalistów w dziedzinie ochrony środowiska, architektury krajobrazu oraz w ratownictwie, gdzie znajomość terenu może decydować o skuteczności działań.

Pytanie 9

Którą metodą wykonano pomiary, jeżeli przetworzenie wyników wykonano w sposób przedstawiony na zamieszczonym wyświetlaczu geodezyjnego programu komputerowego (WinKalk)?

A. Niwelacji punktów rozproszonych.

B. Tachimetrii elektronicznej.

C. Tachimetrii zwykłej.

D. Niwelacji trygonometrycznej.

Wybór metod tachimetrii zwykłej, tachimetrii elektronicznej czy niwelacji trygonometrycznej jest niewłaściwy z kilku powodów. Tachimetria, zarówno w wersji zwykłej, jak i elektronicznej, koncentruje się na pomiarze kątów oraz odległości, co jest istotne przy wykonywaniu pomiarów geodezyjnych w celu określenia pozycji punktów w przestrzeni. W kontekście zamieszczonego wyświetlacza programu WinKalk nie dostrzegamy danych związanych z kątami, lecz jedynie informacje o wysokościach, co jednoznacznie wskazuje na niwelację. Ponadto, niwelacja trygonometryczna, która opiera się na pomiarze kątów pionowych i poziomych, również nie odpowiada zademonstrowanym danym, ponieważ wymaga ona zastosowania dodatkowych informacji, takich jak odległości między punktami oraz kąty. Często popełnianym błędem jest założenie, że każde pomiarowe urządzenie wskazuje na jedną metodę geodezyjną, co może prowadzić do mylnych interpretacji wyników. Kluczowym elementem efektywnego przeprowadzania pomiarów geodezyjnych jest zrozumienie, jakie dane są zbierane i jak są one przetwarzane. W związku z tym, aby uniknąć nieporozumień, ważne jest, aby geodeci byli dobrze poinformowani o metodach pomiarowych i ich specyfice, co pozwoli na prawidłowe podejście do analizy wyników.

Pytanie 10

Jeśli dokonano poniższych pomiarów kąta pionowego: w pierwszym ustawieniu lunety KL = 83,3400g oraz w drugim ustawieniu lunety KP = 316,6700g, to wartość kąta nachylenia α wynosi

A. 83,3400g

B. 16,6650g

C. 83,3350g

D. 16,6700g

Analizując błędne odpowiedzi, warto zauważyć, że w kontekście obliczania kąta nachylenia α podstawową zasadą jest prawidłowe zrozumienie, czym jest różnica pomiędzy dwoma odczytami lunety. Wybór wartości 83,3350g sugeruje jedynie nieznaczne obniżenie jednego z odczytów, co nie ma logicznego uzasadnienia w kontekście geodezyjnym. Odczyt 83,3400g odnosi się do położenia I lunety, natomiast w położeniu II mamy wartość 316,6700g. Błędne podejście polega na zignorowaniu właściwej metody obliczania różnicy, co prowadzi do mylnego wniosku. Odpowiedź 16,6700g także wydaje się być bliska prawdy, lecz nie uwzględnia różnicy między wyjściowymi odczytami. Istotnym błędem jest także to, że nie wszyscy uwzględniają, iż kąty nachylenia w geodezji są wyrażane jako różnice między odczytami w odniesieniu do poziomu. Z kolei wartość 83,3400g jest jedynie powtórzeniem odczytu z położenia I, co w żaden sposób nie odnosi się do obliczenia kąta nachylenia. W geodezji, dla poprawności pomiarów i analiz, kluczowe jest stosowanie właściwych formuł i zrozumienie kontekstu, w jakim są używane, dlatego tak ważne jest przyswajanie wiedzy na temat standardów i dobrych praktyk w tej dziedzinie.

Pytanie 11

Jakie metody powinny być wykorzystane do przeprowadzenia pomiaru tachimetrycznego?

A. Biegunową oraz niwelacji trygonometrycznej

B. Ortogonalną oraz niwelacji trygonometrycznej

C. Biegunową oraz niwelacji geometrycznej

D. Ortogonalną oraz niwelacji geometrycznej

Pomiar tachimetryczny to kluczowy element w geodezji, który polega na jednoczesnym pomiarze kątów i odległości w celu uzyskania dokładnych danych o położeniu punktów w terenie. Odpowiedzią, która wskazuje na prawidłowe metody, jest kombinacja biegunowej i niwelacji trygonometrycznej. Metoda biegunowa polega na pomiarze kątów poziomych i pionowych, co pozwala na dokładne określenie pozycji obiektu. Z kolei niwelacja trygonometryczna wykorzystuje pomiar kątów i odległości, aby obliczyć różnice wysokości pomiędzy punktami. Te dwie metody są zgodne z dobrymi praktykami w geodezji, które zalecają łączenie różnych technik pomiarowych dla zwiększenia dokładności i wiarygodności wyników. W praktyce, zastosowanie tej kombinacji pozwala na efektywne i precyzyjne ustalanie wysokości punktów terenowych, co jest szczególnie istotne w budownictwie, infrastrukturze oraz podczas realizacji projektów geodezyjnych. Dodatkowo, standardy takie jak ISO 17123 określają wymagania dotyczące techniki pomiarowej, co zapewnia zgodność z międzynarodowymi normami.

Pytanie 12

Która wartość odczytana z wyświetlacza tachimetru elektronicznego dotyczy przewyższenia?

A. 1,842 m

B. 2/4

C. 5,767 m

D. 1

Odpowiedź 1,842 m jest prawidłowa, ponieważ odnosi się do wartości przewyższenia odczytanej z wyświetlacza tachimetru elektronicznego. W kontekście geodezji, wartość przewyższenia (VD) jest kluczowym parametrem, który wskazuje różnicę wysokości między punktami. Tachimetr elektroniczny umożliwia dokładne pomiary, co jest niezbędne w pracach terenowych oraz przy projektowaniu budowli. W praktyce, wartość ta jest używana do obliczeń związanych z poziomowaniem, czy też przy ustalaniu kształtu terenu. W branży inżynieryjnej dokładność pomiarów wysokościowych ma fundamentalne znaczenie dla zapewnienia stabilności konstrukcji oraz ich zgodności z projektami. Odczyty z tachimetru są wykorzystywane w różnych zastosowaniach, takich jak budowa dróg, mostów oraz innych obiektów inżynieryjnych, gdzie precyzyjne pomiary wysokościowe są niezbędne.

Pytanie 13

Zgodnie z Rozporządzeniem w sprawie bazy danych obiektów topograficznych oraz mapy zasadniczej, przedstawiony znak kartograficzny stosowany jest do oznaczania na mapie zasadniczej punktu geodezyjnej osnowy

A. wysokościowej szczegółowej.

B. wysokościowej podstawowej.

C. poziomej szczegółowej.

D. poziomej podstawowej.

Wybór znaków "wysokościowej podstawowej", "poziomej szczegółowej" lub "wysokościowej szczegółowej" może wynikać z nieporozumienia dotyczącego klasyfikacji punktów geodezyjnych oraz ich zastosowania. Punkty osnowy wysokościowej podstawowej są używane do odniesienia wysokości nad poziomem morza, co jest kluczowe w pracach związanych z pomiarem różnic wysokości. Jednakże, symbol przedstawiony na zdjęciu nie odnosi się do tych punktów i nie powinien być mylony z osnową wysokościową. Z kolei punkty poziomej szczegółowej dotyczą bardziej lokalnych i szczegółowych pomiarów, które są używane w kontekście specyficznych projektów, ale również nie są związane z przedstawionym symbolem. Tego rodzaju błędne rozumienie może prowadzić do poważnych pomyłek w interpretacji danych geodezyjnych. W praktyce, błędne klasyfikowanie punktów geodezyjnych może skutkować nieścisłościami w pomiarach, co w dalszej perspektywie może wpłynąć na jakość prac budowlanych i planistycznych. Zrozumienie, jakie punkty i ich symbole są stosowane w różnych kontekstach geodezyjnych, jest kluczowe dla profesjonalistów w tej dziedzinie, aby skutecznie i precyzyjnie prowadzić swoje prace.

Pytanie 14

Jaki jest błąd wartości wyrównanej, jeśli kąt poziomy został zmierzony 4 razy, a średni błąd pojedynczego pomiaru kąta wynosi ±10^cc?

A. M = ±3cc

B. M = ±5cc

C. M = ±4cc

D. M = ±2cc

Odpowiedzi, które proponują inne wartości błędu wartości wyrównanej, nie uwzględniają kluczowego aspektu, jakim jest liczba pomiarów. W przypadku pomiarów kątów, zasada redukcji błędów przy wielokrotnym pomiarze jest właściwie stosowana zgodnie z regułą statystyczną, która mówi, że z każdym dodatkowym pomiarem poprawiamy dokładność wyniku. Kiedy ktoś wybiera błąd równy ±2cc, ±3cc lub ±4cc, błędnie interpretuje wpływ powtórzeń na zmniejszenie niepewności pomiarowej. To prowadzi do niedoszacowania rzeczywistego błędu, co jest typowym błędem zarówno w zrozumieniu parametrów pomiarowych, jak i w ich zastosowaniach praktycznych. Warto zwrócić uwagę, że błąd pomiaru nie jest liniowy, a jego redukcja w przypadku powtórzeń jest opisana twierdzeniem o niepewności pomiarowej. W praktyce, poprawne podejście do obliczania błędów pomiarowych ma ogromne znaczenie podczas analizy danych, szczególnie w kontekście zapewnienia jakości i rzetelności wyników w inżynierii i naukach przyrodniczych. Zastosowanie błędnych wartości błędów może prowadzić do niewłaściwych decyzji projektowych oraz wpływać na bezpieczeństwo i efektywność realizowanych projektów.

Pytanie 15

Jakiego dokumentu wymaga geodeta, aby powiadomić ODGiK o wykonanych pracach geodezyjnych?

A. Podanie o dostęp do danych ewidencyjnych

B. Raport techniczny

C. Wniosek o uzgodnienie dokumentacji i projektowej

D. Zgłoszenie pracy geodezyjnej

Wnioski o udostępnienie danych ewidencyjnych, sprawozdania techniczne oraz wnioski o uzgodnienie dokumentacji projektowej to dokumenty, które nie są bezpośrednio związane z obowiązkiem zgłaszania prac geodezyjnych do ODGiK. Wniosek o udostępnienie danych ewidencyjnych jest procesem, który dotyczy pozyskiwania istniejących danych z ewidencji gruntów i budynków, jednak nie jest wymagany do rozpoczęcia nowych prac geodezyjnych. Sprawozdanie techniczne natomiast jest dokumentem, który podsumowuje wykonane prace oraz przedstawia wyniki pomiarów, ale powinno być sporządzone po zakończeniu prac, a nie przed ich rozpoczęciem. Wniosek o uzgodnienie dokumentacji projektowej dotyczy współpracy z różnymi instytucjami projektującymi, ale nie ma zastosowania w kontekście informowania ODGiK o rozpoczęciu prac. Zrozumienie ról tych dokumentów jest kluczowe dla efektywnego zarządzania procesami geodezyjnymi. Często mylnie przyjmuje się, że wszystkie te dokumenty są ze sobą powiązane; jednakże każdy z nich pełni odrębną funkcję i powinien być stosowany zgodnie z odpowiednimi procedurami. Niezrozumienie tego podziału może prowadzić do opóźnień w realizacji projektów oraz problemów z zachowaniem zgodności z przepisami prawnymi.

Pytanie 16

Na podstawie danych zamieszczonych na rysunku określ wielkość odchyłki kątowej.

A. -7CC

B. +7CC

C. -21cc

D. +21cc

Właściwa odpowiedź to -21cc, co oznacza, że odchyłka kątowa jest ujemna. Prawidłowe obliczenie odchyłki kątowej wymaga zrozumienia, jak suma kątów w trójkącie powinna wynosić 180°. W tym przypadku, przekształcenie minut na stopnie oraz dodanie wszystkich kątów prowadzi nas do sumy 298° 41'. Odchyłka kątowa obliczana jest na podstawie różnicy między właściwą a uzyskaną sumą kątów, co w tym przypadku daje 118° 41'. Przekształcenie tej wartości na jednostki CC (centymetry) prowadzi do uzyskania 7121 CC. Ponieważ odchyłka kątowa jest dodatnia, zmieniamy jej znak na ujemny, co skutkuje wartością -7121 CC. Ta wartość była najbliższa odpowiedzi -21 CC. W praktyce, poprawne obliczenie odchyłki kątowej jest kluczowe w geodezji i inżynierii, gdzie precyzyjne pomiary kątów mają istotne znaczenie dla dokładności w projektach budowlanych i pomiarowych. Stosowanie odpowiednich standardów metrologicznych oraz umiejętność przekształcania jednostek są niezbędne dla zachowania wysokiej jakości pracy w tej dziedzinie.

Pytanie 17

Dokumentacja, która zawiera wyniki geodezyjnych pomiarów sytuacyjnych oraz wysokościowych, jak również efekty przetworzenia tych danych, jest kompletowana i przekazywana do Państwowego Zasobu Geodezyjnego i Kartograficznego w formie operatu

A. szacunkowego

B. pomiarowego

C. technicznego

D. katastralnego

Wybór odpowiedzi związanych z operatami katastralnymi, pomiarowymi czy szacunkowymi jest błędny, ponieważ nie odzwierciedla istoty dokumentacji geodezyjnej przekazywanej do Państwowego Zasobu Geodezyjnego i Kartograficznego. Operat katastralny dotyczy głównie ewidencji gruntów i budynków, a jego zadaniem jest zapewnienie danych o stanie prawnym i własnościowym nieruchomości, co odstaje od kontekstu pomiarów geodezyjnych. Z kolei operat pomiarowy zazwyczaj odnosi się do dokumentacji samych pomiarów, nie zaś do ich kompleksowego opracowania, co jest niezbędne do pełnego zrozumienia i interpretacji danych. Operat szacunkowy, natomiast, dotyczy wyceny nieruchomości i jest stosowany w kontekście oceny wartości majątkowej, co również nie ma bezpośredniego związku z geodezyjnymi pomiarami terenowymi i ich analizą. Typowym błędem myślowym jest mylenie różnych rodzajów dokumentacji geodezyjnej, co może prowadzić do nieporozumień w rozumieniu ich funkcji i zastosowania. Dlatego kluczowe jest zrozumienie, że operat techniczny jest jedynym odpowiednim dokumentem, który w pełni odzwierciedla rezultaty pomiarów oraz ich analizę, stanowiąc tym samym fundament dla dalszych działań w obszarze geodezji.

Pytanie 18

Który numer punktu należy wpisać w miejsce oznaczone znakiem zapytania w przedstawionym oknie dialogowym do obliczenia ciągu poligonowego w programie komputerowym?

A. 11

B. 38

C. 39

D. 12

Odpowiedź 12 jest prawidłowa, ponieważ w zaprezentowanym oknie dialogowym programu do obliczenia ciągu poligonowego, numery punktów są uporządkowane sekwencyjnie. Zgodnie z dobrymi praktykami w geodezji i inżynierii, ciąg poligonowy jest obliczany na podstawie kolejnych punktów, które muszą być numerowane w określonej, logicznej kolejności. W tym przypadku, mamy do czynienia z numeracją punktów: 11, 12, 38, 39. Numer 12 jest bezpośrednio następującym punktem po 11, co czyni go odpowiednim wyborem na miejsce oznaczone znakiem zapytania. Tego typu logiczne myślenie jest kluczowe w pracy z programami geodezyjnymi, gdzie każde niedopatrzenie w numeracji może prowadzić do błędnych obliczeń. W praktyce, komputery i oprogramowanie geodezyjne często wymagają precyzyjnych danych wejściowych, a zrozumienie, jak i dlaczego niektóre odpowiedzi są poprawne, wpłynie na jakość wyników, co jest zgodne z najlepszymi praktykami stosowanymi w branży.

Pytanie 19

Ile wynosi wartość kąta poziomego zmierzonego za pomocą teodolitu optycznego, jeżeli wskazania instrumentu są zgodne z przedstawionymi na rysunku?

A. 237,4800g

B. 237,5200g

C. 237,4800°

D. 237,5200°

Kiedy mierzysz kąt poziomy teodolitem optycznym, masz 237,48 grada. I to jest całkiem dobra odpowiedź! Widzisz, teodolit pokazuje 237 pełnych gradów plus jeszcze 0,48, co daje razem ten wynik. W geodezji warto wiedzieć, jakie są różnice między stopniami a gradami i radianami. W praktyce używamy gradów, bo są bardziej dokładne do odwzorowywania kątów w geometrii. Zawsze dobrze jest zapisywać wyniki z precyzją, na przykład cztery miejsca po przecinku, żeby uniknąć błędów zaokrągleń. Więc zapis „237,4800 g” to standard, który ułatwia późniejsze obliczenia i analizy. Umiejętność poprawnego odczytu i zapisu pomiarów to klucz do uzyskania dobrych danych, które potem pomogą w projektowaniu i realizacji prac inżynieryjnych.

Pytanie 20

Jeżeli wysokość przedstawionego na szkicu punktu A wynosi H_A= 105,00 m, to wysokość H_B punktu B, leżącego w odległości d_A-B = 10 m od punktu A na osi chodnika o pochyleniu i = 0,5%, wynosi

A. HB = 105,00 m

B. HB = 155,00 m

C. HB = 105,05 m

D. HB = 105,50 m

Wybrane odpowiedzi, takie jak HB = 155,00 m, HB = 105,00 m oraz HB = 105,50 m, świadczą o braku zrozumienia koncepcji pochylenia terenu oraz jego wpływu na wysokość punktów w przestrzeni. W przypadku odpowiedzi HB = 155,00 m, wzrost wysokości o 50 m jest całkowicie nieuzasadniony w kontekście danych podanych w zadaniu. Pochylenie terenu, które wynosi 0,5%, odnosi się do zmiany wysokości na krótkim odcinku, co w przypadku 10 m prowadzi jedynie do niewielkiej zmiany o zaledwie 0,05 m, a nie do tak drastycznego wzrostu. Podobnie odpowiedzi HB = 105,00 m oraz HB = 105,50 m nie uwzględniają konieczności dodania zmiany wysokości związanej z pochyleniem. W pierwszym przypadku traktowanie punktu B jako równającego się punktowi A ignoruje fakt, że tereny nachylone wpływają na zmiany wysokości, co jest kluczowe w obliczeniach inżynieryjnych. Druga opcja, wskazująca na jedynie niewielki wzrost, również nie jest poprawna, gdyż nie uwzględnia rzeczywistej zmiany, jaką obserwujemy przy danej odległości i pochyleniu. Typowe błędy myślowe w takich zadaniach często obejmują pomijanie wpływu geometrii na wysokości oraz nieuwzględnianie kontekstu pochylenia, który jest kluczowy w praktycznym zastosowaniu wiedzy inżynieryjnej. Aby uniknąć podobnych pomyłek w przyszłości, warto dokładnie przestudiować zasady dotyczące pochylenia terenu oraz jego wpływu na wysokości obiektów w przestrzeni.

Pytanie 21

Długość odcinka zmierzonego na mapie o skali 1:500 wynosi 11,1 cm. Jaka jest rzeczywista długość tego odcinka w terenie?

A. 2,22 m

B. 22,20 m

C. 5,55 m

D. 55,50 m

Odpowiedź 55,50 m to dobry wybór. Jeśli popatrzysz na scale 1:500, to każdy centymetr na mapie oznacza 500 centymetrów w rzeczywistości. Czyli, żeby znaleźć długość w terenie, wystarczy pomnożyć długość na mapie, czyli 11,1 cm przez 500. Jak to zrobimy, to wychodzi 11,1 cm * 500 = 5550 cm, co daje nam 55,50 m. Rozumienie, jak działa skala, jest mega ważne w geodezji i kartografii, bo precyzyjne pomiary to podstawa przy wszelkich projektach budowlanych czy drogowych. Na przykład, przy projektowaniu jakiejś infrastruktury miejskiej, znajomość skali mapy pozwala lepiej przenieść to, co zaplanowaliśmy na rzeczywistość. To ma spore znaczenie, żeby wszystko było zgodne z planami zagospodarowania i innymi standardami, jak normy geodezyjne. Generalnie, umiejętność przeliczania wymiarów z map na rzeczywiste odległości to coś, co powinien umieć każdy inżynier czy geodeta.

Pytanie 22

Na szkicu osnowy pomiarowej nie są umieszczane

A. numery punktów osnowy

B. wyrównane wartości kątów poziomych

C. uśrednione długości linii pomiarowych

D. rzędne i odcięte w szczegółach sytuacyjnych

W szkicu pomiarowej osnowy sytuacyjnej nie powinno się umieszczać szczegółowych rzędnych ani odciętych, bo ten dokument ma zupełnie inny cel. Przede wszystkim chodzi o geodezyjne podstawy pomiarów i ułatwienie późniejszych obliczeń. Powinieneś skupić się tylko na najważniejszych informacjach, aby móc odtworzyć stanowiska pomiarowe oraz ich relacje. Mówiąc krótko, chodzi o wyrównane wartości kątów poziomych, numery punktów osnowy i średnie długości linii. Rzędne i inne specyfikacje techniczne są raczej do innych dokumentów, jak szkice sytuacyjne czy raporty pomiarowe. Na przykład, w mapach do celów urbanistycznych, rzędne mogą być ważne dla wysokości budynków czy ukształtowania terenu, ale nie powinny być mylone z głównymi danymi osnowy.

Pytanie 23

Na nakładce U mapy zasadniczej zaznacza się kolorem żółtym przewód sieciowy

A. telekomunikacyjnej

B. kanalizacyjnej

C. wodociągowej

D. gazowej

Odpowiedź 'gazowej' jest prawidłowa, ponieważ zgodnie z obowiązującymi normami, przewody sieci gazowej na mapach zasadniczych oznaczone są kolorem żółtym. Oznaczenie to jest istotne nie tylko dla celów inwentaryzacyjnych, ale także dla zapewnienia bezpieczeństwa. Przewody gazowe są szczególnie wrażliwe na uszkodzenia, co może prowadzić do poważnych zagrożeń, takich jak wybuchy czy pożary. W praktyce, przed rozpoczęciem jakichkolwiek prac ziemnych, zaleca się dokonanie szczegółowej analizy mapy zasadniczej oraz wyznaczenie stref ochronnych wokół tych instalacji. Dodatkowo, zgodnie z przepisami prawa budowlanego, wykonawcy są zobowiązani do przestrzegania zasad bezpieczeństwa przy pracach w pobliżu sieci gazowych. Zrozumienie systemu oznaczeń na mapach zasadniczych jest kluczowe dla inżynierów, projektantów oraz wszystkich osób zaangażowanych w budownictwo i infrastrukturę, aby skutecznie uniknąć niebezpiecznych sytuacji oraz zapewnić prawidłowe funkcjonowanie sieci. Warto również zwrócić uwagę na konieczność regularnych przeglądów oraz konserwacji infrastruktury gazowej.

Pytanie 24

Jaki jest błąd względny w pomiarze odcinka długości 250,00 m, jeśli jego długość zmierzono z błędem średnim ±5 cm?

A. 1/100

B. 1/500

C. 1/5000

D. 1/50

Błąd względny to stosunek błędu pomiarowego do wartości rzeczywistej pomiaru, wyrażony najczęściej w procentach lub w postaci ułamka. W tym przypadku mamy pomiar odcinka o długości 250,00 m z błędem średnim ±5 cm. Aby obliczyć błąd względny, najpierw musimy przeliczyć błąd na metry: 5 cm to 0,05 m. Następnie stosujemy wzór na błąd względny: Błąd względny = (błąd pomiaru / wartość rzeczywista) = (0,05 m / 250 m). Po wykonaniu obliczeń otrzymujemy błąd względny równy 0,0002, co po przekształceniu daje 1/5000. Ta wiedza jest niezwykle przydatna w praktyce, zwłaszcza w inżynierii i naukach ścisłych, gdzie precyzyjne pomiary są kluczowe. Zrozumienie błędów pomiarowych pozwala na lepsze projektowanie eksperymentów oraz stosowanie odpowiednich narzędzi do ich analizy. Współczesne standardy w zakresie metrologii zalecają regularne kalibracje urządzeń pomiarowych, aby zminimalizować błędy, co potwierdza znaczenie tego zagadnienia w praktyce.

Pytanie 25

Który z poniższych instrumentów geodezyjnych służy do pomiaru kątów poziomych i pionowych?

A. Teodolit

B. Inklinometr

C. Niwelator

D. Tachimetr

Teodolit to jedno z podstawowych narzędzi używanych w geodezji do pomiaru kątów poziomych i pionowych. Jest niezwykle precyzyjnym instrumentem, który pozwala na dokładne określenie kierunków i kątów w terenie. Dzięki swojej konstrukcji, teodolit umożliwia wykonywanie pomiarów z bardzo dużą dokładnością, co jest kluczowe w wielu pracach inżynieryjnych. W praktyce, teodolit jest często używany podczas prac związanych z wytyczaniem tras drogowych, budową mostów czy konstrukcją budynków, gdzie precyzyjne pomiary są niezbędne dla prawidłowego przebiegu całego procesu budowlanego. Warto również wspomnieć, że teodolit może być wykorzystywany w połączeniu z innymi narzędziami, takimi jak niwelatory czy tachimetry, co rozszerza jego możliwości pomiarowe. Z mojego doświadczenia wynika, że znajomość obsługi teodolitu jest nieodzowną umiejętnością każdego geodety i inżyniera budownictwa, ponieważ pozwala na skuteczne i efektywne przeprowadzenie wielu kluczowych operacji pomiarowych.

Pytanie 26

Na mapach terenowych nie uwzględnia się obiektów budowlanych

A. murowanych mieszkalnych w etapie projektowania

B. murowanych gospodarczych w stanie surowym

C. drewnianych przeznaczonych do wyburzenia

D. drewnianych, które nie są zamieszkałe

Odpowiedzi, które wskazują na budynki drewniane niezamieszkałe, drewniane przeznaczone do rozbiórki, oraz murowane gospodarcze w stanie surowym, są błędne z kilku powodów. Po pierwsze, budynki drewniane niezamieszkałe, mimo że nie są aktualnie użytkowane, mogą być fizycznie obecne i w związku z tym powinny być zaznaczone na szkicach polowych. Z kolei budynki drewniane przeznaczone do rozbiórki, będąc obiektami już istniejącymi, również muszą być uwzględnione, ponieważ ich obecność wpływa na aktualny stan zagospodarowania terenu. W przypadku murowanych budynków gospodarczych w stanie surowym, które mogą być w trakcie budowy, również powinny być zaznaczone, ponieważ ich konstrukcja ma realny wpływ na otoczenie. Typowym błędem myślowym jest założenie, że tylko budynki w pełni ukończone powinny być przedstawiane na szkicach. W rzeczywistości, wszystkie obiekty budowlane, które mają istotny wpływ na analizowany teren, powinny być dokumentowane, niezależnie od ich statusu budowlanego. Zrozumienie zasadności uwzględniania różnych typów budynków na szkicach polowych jest kluczowe dla prawidłowego przeprowadzania analizy przestrzennej oraz dla zachowania spójności i kompletności dokumentacji urbanistycznej.

Pytanie 27

Który punkt bazy danych obiektów topograficznych BDOT500 wskazano strzałką na rysunku działek ewidencyjnych?

A. Graniczny stabilizowany trwale.

B. Graniczny niestabilizowany.

C. Osnowy pomiarowej niestabilizowany.

D. Osnowy pomiarowej stabilizowany trwale.

Odpowiedź 'Graniczny stabilizowany trwale' jest poprawna, ponieważ zgodnie z systemem BDOT500 punkty graniczne działek są kluczowymi elementami każdej ewidencji gruntów. Strzałka na rysunku wskazuje punkt, który jest stabilizowany trwale, co oznacza, że jego położenie jest dokładnie określone i zabezpieczone w terenie. Punkty te są istotne dla zapewnienia jednoznaczności granic działek oraz ochrony praw właścicieli. Stabilizacja punktów granicznych jest osiągana poprzez zastosowanie odpowiednich materiałów oraz technik, które zapewniają ich trwałość. Na przykład, w praktyce geodezyjnej wykorzystuje się betonowe znaki graniczne, które są umieszczane w stałych lokalizacjach, co umożliwia ich łatwe odnalezienie i pomiar w przyszłości. Ponadto, zgodnie z Polskimi Normami, każde oznaczenie graniczne powinno być odpowiednio udokumentowane oraz wprowadzone do ewidencji, co podkreśla znaczenie dokładności i niezawodności tych punktów.

Pytanie 28

Który z podanych wzorów powinien być wykorzystany do obliczenia teoretycznej sumy kątów lewych w otwartym ciągu poligonowym, dowiązanym z dwóch stron?

A. [β] = AP + AK - n × 200g

B. [β] = AP – AK + n × 200g

C. [α] = AK + AP - n × 200g

D. [α] = AK – AP + n × 200g

Wzór [α] = AK – AP + n × 200g jest prawidłowy do obliczania sumy teoretycznej kątów lewych w ciągu poligonowym otwartym, dwustronnie dowiązanym. Wzór ten uwzględnia kluczowe elementy, takie jak różnicę pomiędzy kątami końcowymi (AK) i początkowymi (AP) oraz liczbę boków (n) pomnożoną przez 200g, co jest standardową wartością stosowaną w geodezji przy obliczaniu kątów w poligonach. Zrozumienie tego wzoru jest kluczowe dla geodetów i inżynierów, którzy muszą precyzyjnie określić kątowe położenie punktów w terenie. Przykładem zastosowania tego wzoru może być sytuacja, w której geodeta wykonuje pomiar na dużym obszarze, gdzie istotne jest uwzględnienie wszystkich kątów lewych, aby uzyskać dokładny wynik pomiaru. Stosowanie poprawnych wzorów pomaga zminimalizować błędy pomiarowe oraz zapewnia zgodność z normami branżowymi, co jest niezwykle istotne w pracy zawodowej.

Pytanie 29

Który z wymienionych elementów terenowych, przy realizacji pomiarów sytuacyjnych metodą ortogonalną, dopuszcza domiar prostokątny nieprzekraczający 25 m?

A. Tama

B. Pomnik

C. Grobla

D. Skwer

Pomnik jest obiektem, który w kontekście pomiarów sytuacyjnych przy zastosowaniu metody ortogonalnej, może mieć domiar prostokątny nieprzekraczający 25 m. Tego rodzaju wytyczne są zgodne z ogólnymi standardami w geodezji, które zalecają, aby przy pomiarach terenowych związanych z obiektami o ograniczonej powierzchni, takich jak pomniki, ograniczać domiar do wartości, które są łatwe do uchwycenia i które nie wprowadzają znaczących błędów pomiarowych. W praktyce oznacza to, że pomiary dotyczące pomników, które często są zlokalizowane w przestrzeni miejskiej, powinny być wykonywane z należytą starannością, aby zapewnić rzetelność danych geodezyjnych. Przykładowo, w przypadku pomiaru lokalizacji pomnika w parku, ważne jest, aby odległości między pomnikiem a innymi obiektami były dokładnie określone, co może mieć znaczenie dla przyszłych prac konserwatorskich lub urbanistycznych. Dodatkowo, zgodnie z zaleceniami norm geodezyjnych, takie podejście pozwala na efektywniejsze zarządzanie informacjami o przestrzeni publicznej, co jest istotne w kontekście planowania przestrzennego.

Pytanie 30

W trakcie stabilizacji punktu poziomej osnowy 1 klasy, w jego otoczeniu oraz jako jego ochrona, utworzono cztery punkty

A. poboczniki

B. kierunkowe

C. podcentra

D. przeniesienia

Odpowiedzi kierunkowe, podcentra i przeniesienia nie są odpowiednie w kontekście stabilizacji punktu poziomej osnowy 1 klasy. Kierunkowe punkty pomiarowe służą do określenia kierunków, a nie stabilizacji punktów, co ogranicza ich użyteczność w kontekście, który opisuje pytanie. Punkty podcentra są stosowane w specyficznych pomiarach, ale ich rola nie obejmuje zabezpieczania punktów osnowy, co czyni je nieadekwatnymi do omawianego zagadnienia. Przeniesienia, które dotyczą przekazywania pomiarów z jednego miejsca do drugiego, również nie spełniają funkcji zabezpieczających. W praktyce, wybór właściwych punktów pomocniczych jest kluczowy i opiera się na ich charakterystyce i zastosowaniu. Niepoprawne odpowiedzi z reguły wynikają z nieporozumienia dotyczącego roli i znaczenia różnych typów punktów w systemie osnowy geodezyjnej. Warto zaznaczyć, że w geodezji istotne jest zrozumienie, że każdy typ punktu ma swoje specyficzne zastosowanie, a ich niewłaściwe zastosowanie prowadzi do błędów pomiarowych oraz obniżenia jakości wyników. W związku z tym, kluczowe jest, aby przed przystąpieniem do pomiarów dobrze zrozumieć różnice między różnymi typami punktów oraz ich przeznaczenie, aby uniknąć typowych pułapek myślowych w geodezyjnej praktyce.

Pytanie 31

Na którym szkicu zamieszczono niezawierający błędów opis topograficzny punktu osnowy geodezyjnej?

A. B.

B. C.

C. A.

D. D.

Zrozumienie błędów w odwzorowaniu punktów osnowy geodezyjnej jest kluczowe dla poprawnej analizy i prezentacji danych geodezyjnych. W przypadku innych szkiców, takich jak A, B i D, nieprawidłowości w przedstawieniu relacji topograficznych mogą prowadzić do poważnych konsekwencji w interpretacji danych. Szkice te mogą zawierać niedokładności w odwzorowaniu kierunków lub odległości, co sprawia, że punkt osnowy może być mylnie zidentyfikowany. W praktyce, takie błędy mogą wynikać z nieprawidłowego pomiaru, niewłaściwego wyboru punktów odniesienia lub błędnej interpretacji danych terenowych. W geodezji, standardy wymagają, aby opis topograficzny był dokładny i zawierał wszystkie istotne informacje, takie jak odpowiednie kąty i odległości. Decydujące jest, aby zrozumieć, że poprawne odwzorowanie punktów osnowy nie tylko ułatwia identyfikację w terenie, ale również jest niezbędne do późniejszej analizy danych, takich jak modelowanie terenu czy obliczenia przestrzenne. Ignorowanie tych zasad prowadzi do nieporozumień w pracy geodezyjnej, co może skutkować nie tylko stratami czasowymi, ale także finansowymi w przypadku projektów wymagających wysokiej precyzji.

Pytanie 32

Na podstawie przedstawionych na ilustracjach odczytów z łaty niwelacyjnej (w punktach K1 i K2), uzyskanych podczas pomiaru wysokościowego sieci kanalizacyjnej, oblicz różnicę wysokości ∆h pomiędzy dnami K1-K2 studzienek 1 i 2.

A. ∆hK1-K2 = -0,200 m

B. ∆hK1-K2 = 0,200 m

C. ∆hK1-K2 = -0,020 m

D. ∆hK1-K2 = 0,020 m

Wybrana odpowiedź jest nieprawidłowa, ponieważ nie uwzględnia kluczowego aspektu dotyczącego różnicy pomiędzy odczytami z łaty niwelacyjnej. W przypadku pomiarów wysokościowych, zawsze należy pamiętać o kontekście, czyli o relacji między odczytami w różnych punktach. Wiele osób może mylić pojęcie różnicy wysokości z prostym odejmowaniem wartości, nie biorąc pod uwagę, do jakiego poziomu odnosi się każdy odczyt. Na przykład, niektórzy mogą myśleć, że jeżeli odczyt w K2 jest wyższy, to różnica musi być dodatnia, co jest błędnym myśleniem. Różnica wysokości jest zdefiniowana jako różnica między odczytami, a jej znak wskazuje kierunek zmiany poziomu. Dodatkowo, ważne jest, aby zrozumieć, że w kontekście budowy sieci kanalizacyjnych, niewłaściwe określenie różnicy wysokości może prowadzić do źle zaprojektowanych systemów, co w efekcie wpłynie na ich funkcjonalność. W branży inżynieryjnej precyzyjność pomiarów oraz właściwe interpretowanie wyników są kluczowe, aby uniknąć problemów związanych z nieodpowiednim spadkiem czy nawet zatorami w systemach kanalizacyjnych. Dlatego warto zawsze dokładnie analizować pomiary i wyniki, aby zapewnić odpowiednią jakość i bezpieczeństwo infrastruktury.

Pytanie 33

Na podstawie przedstawionego raportu z wyrównania współrzędnych punktów osnowy realizacyjnej określ, ile wynosi błąd średni położenia punktu 1005.

Lp.	Nr P	X [m]	Y [m]	Mx [m]	My [m]	Mp [m]	KL
1	1000	843729.5930	255814.6326	0.0079	0.0182	0.0198
2	1004	843905.8055	255769.8816	0.0144	0.0183	0.0233
3	1003	843923.6493	255717.1519	0.0166	0.0185	0.0248
4	1002	843906.0657	255712.5892	0.0179	0.0186	0.0258
5	1005	843936.8654	255729.4112	0.0158	0.0185	0.0243
6	1221	843726.5500	255606.6300	0.0000	0.0000	0.0000
7	767	845301.9800	255940.3500	0.0000	0.0000	0.0000	s
8	1336	845312.2400	255012.0300	0.0000	0.0000	0.0000	s
9	1228	844953.2000	257194.2500	0.0000	0.0000	0.0000	s

A. 24,3 mm

B. 15,8 mm

C. 18,5 mm

D. 23,4 mm

Poprawna odpowiedź to 24,3 mm, co odpowiada wartości 0,0243 m przedstawionej w raporcie z wyrównania współrzędnych punktów osnowy realizacyjnej. Błąd średni położenia punktu jest kluczowym parametrem w geodezji, ponieważ odzwierciedla precyzję i dokładność pomiarów. W praktyce, błąd średni pokazuje, jak daleko średnio zmierzone punkty odchylają się od rzeczywistej pozycji. Wartość 24,3 mm mieści się w akceptowalnym zakresie błędów dla pomiarów geodezyjnych, co jest zgodne z normami przyjętymi w branży, takimi jak ISO 17123. W przypadku pomiarów terenowych, odpowiedni błąd średni jest istotny, aby zapewnić wiarygodność i użyteczność danych geodezyjnych, które są wykorzystywane w projektach budowlanych, mapowaniu, a także w systemach informacji geograficznej (GIS). Dlatego umiejętność poprawnego odczytywania raportów z wyrównania i interpretacji błędów jest niezwykle cenna dla każdego geodety.

Pytanie 34

Punkt, w którym niweleta styka się z powierzchnią terenu, nazywany jest punktem

A. charakterystycznym

B. zmiany kierunku trasy

C. zerowym robót ziemnych

D. hektometrowym

Wybór odpowiedzi dotyczącej załamania trasy, charakterystycznego punktu czy hektometrowego punktu wskazuje na pewne nieporozumienia w zakresie terminologii używanej w budownictwie. Załamanie trasy dotyczy zmiany kierunku w projekcie drogowym, a nie miejsca przecięcia niwelet z terenem. Odpowiedzi te mogą prowadzić do nieprecyzyjnych interpretacji związanych z projektowaniem dróg, co ma istotne znaczenie dla bezpieczeństwa ruchu. Charakterystyczny punkt odnosi się raczej do miejsca, które ma szczególne znaczenie w kontekście nawigacji czy orientacji w terenie, a nie do technicznych aspektów robót ziemnych. Hektometrowy punkt z kolei jest jednostką miary, która odnosi się do odległości, a nie do wysokości, co również nie ma zastosowania w kontekście przecinania niwelet z terenem. Typowe błędy w myśleniu dotyczą założenia, że te terminy są ze sobą powiązane w kontekście robót ziemnych, co jest błędne. Zrozumienie różnicy pomiędzy tymi pojęciami jest kluczowe dla efektywnego planowania i realizacji projektów budowlanych oraz inżynieryjnych. Ignorowanie poprawnej terminologii może prowadzić do poważnych problemów w fazie realizacji projektu, co podkreśla znaczenie precyzyjnego posługiwania się terminami w branży budowlanej.

Pytanie 35

Do fragmentu dziennika pomiaru wychylenia budynku metodą rzutowania, w pola oznaczone czerwoną ramką należy wpisać kolejno od lewej strony:

A. -3; -5; -8

B. -6; -10; -16

C. -3; -5; -4

D. -6; -10; -8

Poprawna odpowiedź to '-6; -10; -8', ponieważ w analizowanym fragmencie dziennika pomiaru wychylenia budynku, wartości te odpowiadają rzeczywistym różnicom między pomiarami a wartościami odniesienia. Dla pionu nr 2, otrzymujemy wartość -6 mm, co oznacza, że budynek jest wychylony o 6 mm w dół w porównaniu do ustalonego punktu odniesienia. Wartość -10 mm wynika z sumarycznego obliczenia dla pionów 0 i 1, które składają się na całkowity pomiar. Ponadto, wartość -8 mm odpowiada za dopełnienie średniej do -12 mm, co jest istotne w kontekście zachowania odpowiednich norm i standardów w budownictwie, które wymagają precyzyjnego monitorowania deformacji budynków. Takie pomiary są kluczowe w utrzymaniu bezpieczeństwa i trwałości konstrukcji, a umiejętność interpretacji wyników pomiarów jest niezbędna w pracy inżyniera budowlanego. Przykłady praktycznego zastosowania obejmują wspomaganie decyzji dotyczących konserwacji budynków oraz identyfikację ewentualnych zagrożeń dla bezpieczeństwa konstrukcji.

Pytanie 36

Który wzór należy zastosować do obliczenia wysokości punktu 1, jeżeli pomiary wykonano ze stanowiska S metodą przedstawioną na rysunku?

A. B.

B. D.

C. C.

D. A.

Poprawna odpowiedź to "B", ponieważ wzór b * tan(α₁) = x * tan(β₁) jest zastosowaniem trygonometrii w kontekście pomiarów wysokości. Wzór ten pozwala obliczyć wysokość punktu 1 (h) na podstawie pomiarów kątów α₁ i β₁ oraz odległości b i x, co jest kluczowe w wielu dziedzinach inżynierii i geodezji. Zastosowanie tego wzoru jest zgodne z praktykami branżowymi, gdzie precyzyjne pomiary kątów i odległości są niezbędne do uzyskania dokładnych wyników. W geodezji, na przykład, metoda ta jest wykorzystywana do określania wysokości obiektów oraz analizowania terenu. Dzięki odpowiedniemu zrozumieniu i zastosowaniu wzoru, możliwe jest uzyskanie rzetelnych danych, co ma ogromne znaczenie w planowaniu budowy, projektowaniu infrastruktury czy w pracach nad mapami topograficznymi. Warto także zwrócić uwagę na znaczenie kątów i ich precyzyjnego pomiaru; niewielkie błędy w ich określeniu mogą prowadzić do znacznych różnic w obliczeniach, co podkreśla znaczenie dokładności w tej dziedzinie.

Pytanie 37

Gdy geodeta zmierzył kąt poziomy w jednej serii, co to oznacza w kontekście prac geodezyjnych?

A. zmierzył kąt w dwóch ustawieniach lunety.

B. wykonał średnią arytmetyczną z dwóch odczytów.

C. zmierzył kąt w jednym ustawieniu lunety.

D. wykonał średnią arytmetyczną z dwóch pomiarów.

Pomiar kąta poziomego w jednej serii oznacza, że geodeta pomierzył kąt w dwóch położeniach lunety, co jest standardową procedurą w geodezji. Technika ta pozwala na uzyskanie bardziej precyzyjnych wyników poprzez redukcję błędów systematycznych, które mogą wystąpić w wyniku nieprecyzyjnego ustawienia instrumentu. Obliczając kąt w dwóch położeniach lunety, geodeta może obliczyć średnią wartość, co zwiększa dokładność pomiarów. Na przykład, jeśli kąt pomierzony w pierwszym położeniu lunety wynosi 45°20'50", a w drugim 45°21'10", to obliczając średnią arytmetyczną: (45°20'50" + 45°21'10") / 2, uzyskujemy wynik 45°21'00", co jest bardziej wiarygodne niż poleganie na pojedynczym pomiarze. Jest to zgodne z dobrymi praktykami, które nakazują wykonywanie pomiarów z kilku pozycji, aby zminimalizować wpływ błędów losowych i systematycznych. Warto również zaznaczyć, że stosowanie tej metody jest kluczowe w kontekście geodezyjnych prac terenowych, gdzie precyzyjne pomiary są niezbędne dla prawidłowego określenia lokalizacji i geometrii obiektów."

Pytanie 38

Nie można użyć do trwałego oznaczania punktów osnowy poziomej

A. palików drewnianych.

B. trzpieni.

C. bolców.

D. znaków z kamienia.

Paliki drewniane, mimo że są popularnym materiałem w budownictwie oraz w transporcie geodezyjnym, nie są zalecane do trwałego zaznaczania punktów osnowy poziomej z powodu ich niskiej odporności na warunki atmosferyczne oraz degradację. W praktyce, takie paliki mogą ulegać rozkładowi, co prowadzi do zniekształcenia lub zniknięcia punktów pomiarowych. Z tego powodu, w geodezji, preferuje się stosowanie bardziej trwałych materiałów, takich jak trzpienie, znaki z kamienia czy bolce, które wykazują znacznie większą odporność na czynniki zewnętrzne. Trzpienie, na przykład, są osadzane na stałe w gruncie, a ich metalowa konstrukcja zapewnia długotrwałość i stabilność. Z kolei znaki z kamienia stanowią naturalne punkty odniesienia, które mogą przetrwać wiele lat, przy minimalnym ryzyku uszkodzenia. Zastosowanie odpowiednich materiałów do trwałego zaznaczania punktów osnowy poziomej jest kluczowe dla zapewnienia precyzji i wiarygodności pomiarów geodezyjnych, co jest zgodne z obowiązującymi normami w tej dziedzinie.

Pytanie 39

Geodezyjne pomiary sytuacyjne w terenie nie mogą być realizowane za pomocą metod

A. ortogonalną (domiarów prostokątnych).

B. wcięć kątowych, liniowych i kątowo-liniowych.

C. skaningu laserowego.

D. biegunowej.

Skaning laserowy to naprawdę fajna technika pomiarowa. Działa na zasadzie zbierania danych za pomocą skanera laserowego, co sprawia, że jest bardzo efektywna, zwłaszcza w geodezyjnych pomiarach terenowych. Choć nie jest to typowa metoda, to pozwala na zbieranie ogromnej ilości punktów danych w krótkim czasie. Dzięki temu możemy stworzyć bardzo szczegółowy model 3D terenu. W projektach budowlanych to może być super przydatne, bo pozwala szybko i dokładnie dokumentować istniejące budynki czy inne obiekty. To jest mega ważne, gdy planujemy coś nowego. Ważne jest, aby pamiętać, że skanowanie laserowe powinno być robione w odpowiednich warunkach, a wyniki warto sprawdzić tradycyjnymi metodami, żeby mieć pewność co do jakości tych danych.

Pytanie 40

Jakie jest pochylenie linii łączącej punkty A i B, które znajdują się na sąsiednich warstwicach, jeśli odległość między nimi wynosi 50 m, a cięcie warstwicowe to 0,5 m?

A. iAB = 1%

B. iAB = 10%

C. iAB = 5%

D. iAB = 0,5%

W przypadku analizy błędnych odpowiedzi warto zwrócić uwagę na podstawowe zasady obliczania pochylenia. Odpowiedzi, które wskazują na wartości 5%, 10% oraz 0,5% wynikają z błędnych interpretacji wzoru na obliczenie tego parametru. Na przykład, pochylenie 5% sugerowałoby, że różnica wysokości wynosi 2,5 m, co jest niezgodne z danymi w pytaniu. 10% wskazywałoby na różnicę wysokości 5 m, a 0,5% na zaledwie 0,25 m. Te błędne koncepcje mogą wynikać z nieprawidłowej analizy proporcji oraz niepoprawnego posługiwania się jednostkami. Powszechnym błędem jest także mylenie pochylenia z innymi miarami, takimi jak kąt nachylenia. W geodezji i inżynierii istotne jest, aby nie tylko stosować poprawne wzory, ale także rozumieć, jak różne parametry wpływają na projektowane obiekty. Warto zaznaczyć, że zgodnie z normami, pochylenie powinno być ustalane na podstawie rzeczywistych pomiarów oraz analiz terenowych, aby zapewnić bezpieczeństwo i efektywność budowy. Dlatego kluczowe jest dokładne przemyślenie każdego kroku w obliczeniach i unikanie typowych pułapek myślowych, które mogą prowadzić do błędnych wniosków.
