Informacje o egzaminie:

Zawód: Technik mechatronik
Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
Data rozpoczęcia: 9 maja 2026 10:39
Data zakończenia: 9 maja 2026 11:05

Egzamin zdany!

Wynik: 32/40 punktów (80,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Chłodzenie powietrza przy użyciu agregatu chłodniczego do ciśnienia punktu rosy na poziomie +2 °C ma na celu

A. osuszenie powietrza

B. nasycenie powietrza parą wodną

C. zwiększenie ciśnienia

D. usunięcie zanieczyszczeń

Odpowiedź 'osuszenie powietrza' jest prawidłowa, ponieważ oziębianie powietrza za pomocą agregatu chłodniczego prowadzi do zmniejszenia jego zdolności do utrzymywania pary wodnej. Gdy powietrze jest schładzane do temperatury punktu rosy, nadmiar wilgoci kondensuje się, co skutkuje usunięciem wody z powietrza. Przykładem zastosowania tej technologii jest klimatyzacja w budynkach, gdzie odpowiednia kontrola wilgotności jest kluczowa dla komfortu mieszkańców oraz ochrony materiałów budowlanych przed wilgocią. Dobre praktyki w branży HVAC (ogrzewanie, wentylacja, klimatyzacja) zakładają, że optymalny poziom wilgotności w pomieszczeniach powinien wynosić od 30% do 50%. Dlatego agregaty chłodnicze, które działają na zasadzie osuszania, są kluczowe w zapewnieniu komfortu oraz efektywności energetycznej w różnych zastosowaniach, w tym w procesach przemysłowych oraz w serwerowniach, gdzie wilgoć może prowadzić do uszkodzeń sprzętu elektronicznego.

Pytanie 2

Jaki instrument pomiarowy powinno się użyć do określenia amplitudy, częstotliwości oraz kształtu sygnałów w instalowanych urządzeniach mechatronicznych?

A. Multimetr

B. Częstościomierz

C. Oscyloskop

D. Mostek RLC

Oscyloskop to zaawansowane narzędzie pomiarowe, które umożliwia wizualizację kształtu sygnałów elektronicznych w czasie rzeczywistym. Działa na zasadzie przetwarzania napięcia, które jest przedstawiane na ekranie w formie wykresu, gdzie oś X reprezentuje czas, a oś Y napięcie. Dzięki oscyloskopowi inżynierowie mogą analizować zarówno amplitudę, jak i częstotliwość sygnałów, co jest niezbędne przy projektowaniu i testowaniu urządzeń mechatronicznych. W praktyce oscyloskop jest wykorzystywany do badania układów elektronicznych, diagnostyki usterek czy oceny jakości sygnału. Na przykład, podczas analizy sygnałów z czujników w systemach automatyki przemysłowej, oscyloskop pozwala na szybkie wychwycenie anomalii w komunikacji czy nieprawidłowości w działaniu układów przetwarzających dane. W branży mechatronicznej standardem jest korzystanie z oscyloskopów, które spełniają normy IEC 61010, zapewniając bezpieczeństwo i dokładność pomiarów. Używanie oscyloskopu to nie tylko praktyka, ale i dobra praktyka, umożliwiająca skuteczną analizę skomplikowanych sygnałów.

Pytanie 3

W systemie mechatronicznym jako sposób przenoszenia napędu użyto paska zębatego. Podczas rutynowej inspekcji paska należy ocenić jego stopień zużycia oraz

A. temperaturę

B. bicie osiowe

C. smarowanie

D. naprężenie

Naprężenie paska zębatego jest kluczowym czynnikiem wpływającym na jego wydajność oraz trwałość. Utrzymanie odpowiedniego naprężenia jest niezbędne, aby zapewnić właściwe przeniesienie napędu i uniknąć poślizgu paska. Zbyt niskie naprężenie może prowadzić do niewłaściwego zazębienia zębatek, co w efekcie zwiększa ryzyko uszkodzenia paska oraz zębatek. Z kolei zbyt wysokie naprężenie może powodować nadmierne zużycie łożysk oraz innych elementów mechanicznych, co obniża efektywność całego systemu. Przykładowo, w różnych aplikacjach przemysłowych, takich jak maszyny CNC czy taśmociągi, regularne sprawdzanie i dostosowywanie naprężenia paska jest praktyką zgodną z normami ISO 9001, co zapewnia wysoką jakość procesu produkcyjnego. Dobre praktyki inżynieryjne sugerują, aby kontrola naprężenia była przeprowadzana w cyklach serwisowych, a także po każdej wymianie paska. W przypadku wykrycia nieprawidłowości, należy dostosować naprężenie zgodnie z zaleceniami producenta, co zapewnia optymalną wydajność i minimalizuje ryzyko awarii.

Pytanie 4

Jaką czynność należy przeprowadzić, aby zwiększyć średnicę otworu i umożliwić osadzenie w nim łba śruby?

A. Wiercenie wtórne

B. Wiercenie

C. Pogłębianie

D. Rozwiercanie

Wiercenie to proces robienia otworów, ale w tym przypadku to nie jest najlepszy wybór do powiększania średnicy otworu. Ono bardziej nadaje się do tworzenia nowych otworów, a nie do zmiany tych, które już są. Wiercenie wtórne też nie jest idealne, bo koncentruje się na uzupełnianiu istniejących otworów, a my potrzebujemy coś więcej. Rozwiercanie może działać w tej sytuacji, ale jest trudniejsze i może uszkodzić materiał, bo wymaga większej precyzji. Kiedy wybierasz metodę obróbcą, musisz brać pod uwagę wymagania projektu i materiał, z którego zrobiony jest element. Wiele osób myśli, że można te metody stosować zamiennie, a to prowadzi do problemów jak źle dobrane średnice otworów, co może zrujnować konstrukcję lub utrudnić montaż.

Pytanie 5

Materiał o których właściwościach należy wybrać do konstrukcji lekkiej i odpornej na odkształcenia mobilnej podstawy konstrukcyjnej urządzenia mechatronicznego?

	Gęstość ρ [g/cm³]	Granica plastyczności Re [MPa]
A.	2,70	40
B.	2,75	320
C.	7,70	320
D.	8,85	35

A. A.

B. B.

C. D.

D. C.

Wybór odpowiedzi B jest właściwy, ponieważ materiał ten ma kluczowe właściwości, które spełniają wymagania dla konstrukcji lekkiej i odpornej na odkształcenia. Gęstość materiału wynosząca 2,75 g/cm³ sprawia, że jego masa jest zredukowana, co jest istotne w przypadku urządzeń mechatronicznych, gdzie waga ma bezpośredni wpływ na mobilność i wydajność. Ponadto, granica plastyczności 320 MPa oznacza, że materiał jest w stanie wytrzymać znaczne obciążenia bez trwałych deformacji. Przykładowe zastosowania obejmują elementy konstrukcyjne w robotyce oraz podzespoły w przenośnych urządzeniach, które muszą zachować swoją formę podczas użytkowania. Zgodnie z dobrymi praktykami inżynieryjnymi, wybór materiałów o niskiej gęstości i wysokiej wytrzymałości jest kluczowy dla zapewnienia efektywności energetycznej i niezawodności urządzeń. W branży mechatronicznej często wykorzystuje się materiały kompozytowe, które łączą te pożądane właściwości, co dodatkowo podkreśla znaczenie odpowiedniego doboru materiałów.

Pytanie 6

Jakie urządzenie jest używane do pomiaru temperatury płynów?

A. urządzenie do regulacji temperatury z cyfrowym wyświetlaczem

B. termoelement

C. termostat

D. czujnik termiczny

Regulator temperatury z wyświetlaczem cyfrowym to urządzenie, które monituruje i kontroluje temperaturę, ale nie mierzy jej bezpośrednio. Głównie utrzymuje zadaną temperaturę, kontrolując inne urządzenia, jak grzałki czy wentylatory. Temperatura zazwyczaj pochodzi z czujników, a one same nie są do pomiaru. Termostat też jest urządzeniem sterującym, ale raczej zajmuje się kontrolowaniem ciepła niż pomiarem. Przekaźnik termiczny włącza lub wyłącza obwody elektryczne w zależności od temperatury, ale również nie mierzy temperatury. Często ludzie mylą te funkcje, co prowadzi do błędnych wniosków. W praktyce to, że te urządzenia mogą zarządzać temperaturą, nie znaczy, że potrafią ją zmierzyć. Żeby prawidłowo mierzyć temperaturę, potrzeba dedykowanych urządzeń, jak termoelementy, które są dokładne i niezawodne.

Pytanie 7

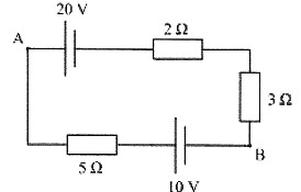

Ile wynosi wartość napięcia między punktami A i B w obwodzie, którego schemat przedstawiono na rysunku?

A. 15 V

B. 17 V

C. 12 V

D. 5 V

Poprawna odpowiedź to 15 V. W obwodzie, jak wskazuje jego schemat, rezystory 2 Ω i 3 Ω są połączone szeregowo, co daje łączną rezystancję równą 5 Ω. Rezystor 5 Ω jest z nimi połączony równolegle, co wpływa na spadek napięcia w obwodzie. Zgodnie z zasadami analizy obwodów elektrycznych, spadek napięcia na rezystorze 5 Ω wynosi 10 V, co jest wynikiem obliczeń opartych na prawie Ohma oraz zasadzie superpozycji napięć. Wartość napięcia źródłowego wynosi 20 V, a spadek napięcia na połączeniu szeregowym rezystorów 2 Ω i 3 Ω wynosi 10 V. Uwzględniając drugie źródło napięcia o wartości 10 V, które działa przeciwsobnie, można obliczyć napięcie między punktami A i B jako 20 V - 10 V = 10 V, a następnie 10 V - 10 V = 0 V. Dlatego napięcie między punktami A i B wynosi 0 V, co wskazuje na konieczność uwzględnienia efektów działania obu źródeł napięcia. Analiza napięciowa jest kluczowa w projektowaniu obwodów, co ma zastosowanie w praktyce, na przykład podczas tworzenia układów zasilających.

Pytanie 8

Którą metodę kontroli temperatury pracy silnika przedstawiono na rysunku?

A. Ultradźwiękową.

B. Termowizyjną.

C. Termometryczną.

D. Segera.

Odpowiedź "Termowizyjna" jest poprawna, ponieważ na zdjęciu przedstawiony jest aparat termowizyjny, który jest wykorzystywany do pomiaru temperatury w sposób bezkontaktowy. Technologia ta polega na detekcji promieniowania podczerwonego emitowanego przez obiekty, co pozwala na uzyskanie obrazu termicznego. Dzięki temu rozwiązaniu można w szybki sposób ocenić temperaturę różnych części silnika, co jest niezwykle istotne dla zapewnienia jego prawidłowego funkcjonowania oraz zapobiegania awariom. Metoda ta jest szczególnie przydatna w zastosowaniach przemysłowych, gdzie monitorowanie temperatury w czasie rzeczywistym pozwala na wczesne wykrywanie problemów, takich jak przegrzewanie się komponentów. Użycie kamer termograficznych jest zgodne z najlepszymi praktykami w dziedzinie diagnostyki maszyn, co czyni ją standardem w przemyśle wytwórczym i eksploatacyjnym. Przykłady zastosowań obejmują inspekcje w zakładach energetycznych, motoryzacyjnych czy w przemyśle lotniczym.

Pytanie 9

Podczas działania napędu zwrotnego z użyciem silnika prądu stałego zaobserwowano, że prędkość obrotowa silnika jest różna w obu kierunkach oraz że iskrzenie szczotek przy obrocie w jedną stronę jest znacznie większe niż przy obrocie w kierunku przeciwnym. Jakie kroki należy podjąć w celu naprawy silnika?

A. Znormalizować nacisk szczotek

B. Ustawić szczotki w strefie neutralnej

C. Zamienić łożyska

D. Obtoczyć oraz przeszlifować komutator

Wymiana łożysk nie rozwiąże problemu nierównej prędkości obrotowej oraz intensywnego iskrzenia szczotek. Łożyska odpowiadają za utrzymanie osi silnika w odpowiedniej pozycji i zmniejszenie tarcia, jednakże nie mają wpływu na działanie komutatora ani na kontakt szczotek z wirnikiem. Z kolei ujednolicanie nacisku szczotek, chociaż może wydawać się logicznym rozwiązaniem, nie adresuje bezpośrednio problemu iskrzenia, które jest wynikiem niewłaściwego ustawienia szczotek. Obtoczenie i przeszlifowanie komutatora mogą jedynie częściowo poprawić sytuację, ale nie zlikwidują źródła problemu, jakim jest niewłaściwe ustawienie szczotek. Ustawienie szczotek w strefie neutralnej jest nie tylko najlepszym sposobem na rozwiązanie zaobserwowanych problemów, ale także jest zgodne z praktykami stosowanymi w serwisie silników prądu stałego, co podkreśla znaczenie precyzyjnej diagnostyki oraz regulacji. Ostatecznie, te działania powinny być częścią regularnych przeglądów technicznych, aby zapewnić długotrwałą i efektywną pracę silnika.

Pytanie 10

Narzędzia przedstawione na rysunku są stosowane do

A. wiercenia.

B. honowania.

C. gwintowania.

D. frezowania.

Narzędzia przedstawione na rysunku, czyli gwintownik oraz narzynka, są kluczowymi elementami w procesie gwintowania. Gwintowanie to technika obróbcza, która umożliwia tworzenie gwintów wewnętrznych i zewnętrznych, co jest niezbędne do łączenia elementów mechanicznych, takich jak śruby i nakrętki. Gwintownik to narzędzie skrawające, które umożliwia precyzyjne wykonanie gwintów wewnętrznych w otworach, natomiast narzynka służy do gwintowania zewnętrznego na prętach lub cylindrach. Standardy przemysłowe, takie jak ISO 68, definiują parametry gwintów, co pozwala na zachowanie odpowiednich tolerancji i wymagań jakościowych. Przykładowo, w branży motoryzacyjnej, gwintowanie jest używane do produkcji elementów montażowych, które muszą wytrzymać wysokie obciążenia. Zrozumienie i umiejętność stosowania gwintowników oraz narzynek jest fundamentalne dla inżynierów mechaników oraz techników obróbczych.

Pytanie 11

Transoptor wykorzystuje się do

A. galwanicznego połączenia obwodów

B. sygnalizowania transmisji

C. konwersji impulsów elektrycznych na promieniowanie świetlne

D. galwanicznej izolacji obwodów

Transoptor, znany również jako optoizolator, jest urządzeniem elektronicznym, które służy do galwanicznej izolacji obwodów elektrycznych. Jego głównym zadaniem jest zapewnienie nieprzerwanego, ale izolowanego połączenia pomiędzy dwoma obwodami, co pozwala na przesyłanie sygnałów elektrycznych bez bezpośredniego połączenia między nimi. Przykładem zastosowania transoptora jest integracja urządzeń pracujących przy różnych poziomach napięcia, takich jak mikroprocesory i elementy wykonawcze, co chroni wrażliwe układy przed wysokim napięciem. Transoptory są powszechnie stosowane w automatyce przemysłowej, telekomunikacji oraz systemach pomiarowych, gdzie izolacja jest kluczowa dla bezpieczeństwa i niezawodności. Dzięki nim możliwe jest także zminimalizowanie zakłóceń elektromagnetycznych, co jest zgodne z najlepszymi praktykami inżynieryjnymi w projektowaniu systemów elektronicznych.

Pytanie 12

Rysunek przedstawia zawór

A. zwrotny.

B. dławiący.

C. odcinający.

D. szybkiego spustu.

Zawór dławiący, jak przedstawiony na rysunku, jest kluczowym elementem w wielu systemach hydraulicznych i pneumatycznych, gdzie precyzyjna regulacja przepływu jest niezbędna. Jego główną funkcją jest ograniczenie lub kontrolowanie przepływu cieczy lub gazu poprzez zmianę średnicy otworu, co można osiągnąć dzięki regulowanej śrubie. Dokręcanie tej śruby powoduje zmniejszenie otworu, co skutkuje spadkiem wydajności przepływu. Zawory dławiące znajdują zastosowanie w układach, gdzie konieczne jest utrzymanie odpowiedniego ciśnienia lub prędkości przepływu, co jest szczególnie istotne w automatyce przemysłowej. Przykłady ich zastosowania obejmują systemy chłodzenia, gdzie kontrola przepływu cieczy chłodzącej jest kluczowa dla efektywności procesu. W praktyce, operatorzy muszą zwracać szczególną uwagę na ustawienia zaworów dławiących, aby uniknąć niepożądanych zjawisk, takich jak kawitacja czy nadmierne ciśnienie w systemie, co może prowadzić do uszkodzenia komponentów. W standardach branżowych, takich jak ISO 4413, podkreślono znaczenie stosowania odpowiednich zaworów regulacyjnych w hydraulice, co potwierdza ich centralną rolę w zapewnieniu bezpieczeństwa i efektywności operacyjnej.

Pytanie 13

Który siłownik przedstawiony na ilustracjach, należy zamontować w układzie w miejscu oznaczonym cyfrą 5.

A. Siłownik 3.

B. Siłownik 2.

C. Siłownik 4.

D. Siłownik 1.

Siłownik 4 to naprawdę dobry wybór do montażu w miejscu oznaczonym cyfrą 5. Spełnia wszystkie techniczne i funkcjonalne wymagania układu hydraulicznego, który widzimy na schemacie. Co ważne, ten siłownik jest liniowy, więc dobrze radzi sobie z generowaniem prostoliniowego ruchu, co jest istotne tam, gdzie zależy nam na precyzyjnych położeniach. W branży hydraulicznej dobór odpowiedniego siłownika jest kluczowy dla efektywności działania całego systemu. Siłownik 4 sprawdzi się tam, gdzie trzeba wygenerować dużą siłę, a jednocześnie ma małe wymiary, co czyni go świetnym wyborem w ograniczonych przestrzeniach. Pamiętaj, że przy wyborze siłownika warto zwrócić uwagę na takie parametry jak ciśnienie robocze, skok tłoka czy rodzaj medium. Dzięki zastosowaniu siłownika 4 w odpowiednim miejscu, można znacząco poprawić działanie całego układu hydraulicznego.

Pytanie 14

Którymi cyframi oznaczono moduły wejść i wyjść dyskretnych sterownika PLC?

A. Wejścia cyfrowe – 2, wyjścia cyfrowe – 1.

B. Wejścia cyfrowe – 3, wyjścia cyfrowe – 4.

C. Wejścia cyfrowe – 4, wyjścia cyfrowe – 2.

D. Wejścia cyfrowe – 1, wyjścia cyfrowe – 3.

Poprawna odpowiedź to wejścia cyfrowe – 4, wyjścia cyfrowe – 2. W kontekście sterowników PLC, liczba modułów wejść i wyjść jest kluczowym elementem określającym zdolności systemu automatyki. Oznaczenia cyfr 4 i 2 przypisane do modułów odzwierciedlają rzeczywiste konfiguracje w systemie. Moduł wejść cyfrowych oznaczony jako 'DC DIGITAL INPUTS' z cyfrą 4 wskazuje na możliwość przyjmowania czterech różnych sygnałów wejściowych, co jest istotne w kontekście zbierania danych z czujników czy przycisków. Z kolei moduł wyjść cyfrowych 'DIGITAL OUTPUTS' z cyfrą 2 oznacza, że system może kontrolować dwa urządzenia wyjściowe, co jest niezbędne w automatyzacji procesów, takich jak włączanie silników czy przekaźników. Znajomość liczby modułów pozwala na odpowiednie planowanie rozwoju systemu oraz możliwości jego rozbudowy. W zastosowaniach przemysłowych istotne jest, aby liczba wejść i wyjść była zgodna z wymaganiami aplikacji, co wpływa na efektywność i niezawodność całego układu sterowania.

Pytanie 15

Którą metodą jest mierzona prędkość obrotowa przy pomocy przedstawionego na rysunku miernika?

A. Dotykową.

B. Optyczną.

C. Stroboskopową.

D. Zbliżeniową.

Odpowiedź dotykowa jest prawidłowa, ponieważ tachometr dotykowy działa na zasadzie bezpośredniego kontaktu z obracającym się elementem, co pozwala na precyzyjne pomiary prędkości obrotowej. W przeciwieństwie do metod optycznych i zbliżeniowych, które opierają się na detekcji ruchu przez czujniki, tachometr dotykowy wymaga fizycznego połączenia z obiektem. Dzięki temu możliwe jest uzyskanie dokładnych i szybkich pomiarów, co jest kluczowe w wielu zastosowaniach przemysłowych, takich jak kontrola jakości produkcji, diagnostyka maszyn czy monitorowanie pracy silników. Ponadto, pomiar dotykowy jest szczególnie przydatny w sytuacjach, gdy elementy są zbyt małe lub zbyt szybkie do uchwycenia przez inne metody. W praktyce, tachometry dotykowe są powszechnie stosowane w warsztatach, laboratoriach oraz przy inspekcjach technicznych, co czyni je niezbędnym narzędziem w profesjonalnym inżynierii i konserwacji.

Pytanie 16

Napięcie próbne, utrata dielektryczna, maksymalna wartość napięcia, rezystancja izolacyjna, współczynnik temperaturowy pojemności, to parametry nominalne

A. solenoidu

B. dioda pojemnościowa

C. kondensatora

D. rezystora

Kondensatory są elementami elektronicznymi, które gromadzą ładunek elektryczny. Napięcie probiercze, stratność dielektryczna, dopuszczalna wartość napięcia, rezystancja izolacji oraz temperaturowy współczynnik pojemności to kluczowe parametry charakteryzujące kondensatory. Napięcie probiercze określa maksymalne napięcie, które może być stosowane do testowania kondensatora bez ryzyka uszkodzenia. Stratność dielektryczna wskazuje na straty energii, które występują w dielektryku kondensatora, co jest istotne w kontekście efektywności energetycznej. Dopuszczalna wartość napięcia to maksymalne napięcie robocze, które kondensator może znieść bez przekroczenia granic bezpieczeństwa. Rezystancja izolacji jest miarą jakości dielektryka, a temperaturowy współczynnik pojemności informuje o tym, jak pojemność kondensatora zmienia się w funkcji temperatury. W praktyce, zrozumienie tych parametrów jest niezbędne przy projektowaniu obwodów elektronicznych, gdzie kondensatory pełnią kluczowe role w filtracji, wygładzaniu napięcia oraz w aplikacjach związanych z magazynowaniem energii.

Pytanie 17

Kolejność montażu silnika elektrycznego w wiertarce stołowej powinna być następująca:

A. podłączyć źródło zasilania, założyć pasek klinowy, zamocować silnik w obudowie wiertarki przy użyciu śrub

B. zamocować silnik w obudowie wiertarki przy użyciu śrub, założyć pasek klinowy, podłączyć źródło zasilania

C. zamocować silnik w obudowie wiertarki przy użyciu śrub, podłączyć źródło zasilania, założyć pasek klinowy

D. podłączyć źródło zasilania, zamocować silnik w obudowie wiertarki przy użyciu śrub, założyć pasek klinowy

Montaż silnika elektrycznego w wiertarce stołowej powinien być przeprowadzany w określonej kolejności, aby zapewnić prawidłowe działanie urządzenia oraz bezpieczeństwo użytkownika. Pierwszym krokiem jest zamocowanie silnika w obudowie wiertarki przy pomocy śrub. Taka procedura zapewnia stabilność silnika, co jest kluczowe dla jego prawidłowego funkcjonowania oraz minimalizuje ryzyko uszkodzenia mechanicznego. Następnie zakłada się pasek klinowy, który łączy silnik z wrzecionem wiertarki. Pasek klinowy przenosi moc z silnika na narzędzie wiertarskie, dlatego jego prawidłowe umiejscowienie i napięcie są istotne dla efektywności pracy. Ostatnim krokiem jest podłączenie źródła zasilania. Przy takim podejściu unikamy sytuacji, w której silnik mógłby pracować bez odpowiedniego połączenia mechanicznego, co mogłoby prowadzić do uszkodzeń. Zgodność z tymi krokami uznaje się za najlepsze praktyki w branży montażu urządzeń elektrycznych, co zapewnia nie tylko ich wydajność, ale również bezpieczeństwo użytkowników.

Pytanie 18

Jakie jest zastosowanie transoptora?

A. sygnalizacji transmisji

B. galwanicznego połączenia obwodów

C. galwanicznej izolacji obwodów

D. zamiany impulsów elektrycznych na promieniowanie świetlne

Transoptor, znany również jako optoizolator, jest urządzeniem elektronicznym, które służy do galwanicznej izolacji obwodów. Jego podstawową funkcją jest zapewnienie separacji elektrycznej pomiędzy dwoma obwodami, co eliminuje ryzyko przeniesienia zakłóceń, przepięć oraz różnic potencjałów między nimi. Przykładem zastosowania transoptora jest w układach sterowania, gdzie sygnał z jednostki sterującej (np. mikroprocesora) jest izolowany od obwodu mocy, co jest kluczowe dla zabezpieczenia delikatnych komponentów. Transoptory znajdują szerokie zastosowanie w systemach automatyki przemysłowej, gdzie są używane do interfejsowania czujników z systemami sterującymi, a także w telekomunikacji, gdzie pozwalają na przesyłanie sygnałów bezpośrednio między różnymi poziomami potencjału. Stosowanie transoptorów jest zgodne z najlepszymi praktykami w inżynierii elektronicznej, które kładą duży nacisk na bezpieczeństwo oraz niezawodność układów elektronicznych, zwłaszcza w środowiskach przemysłowych.

Pytanie 19

Którego z wymienionych przyrządów pomiarowych należy użyć do wykonania pomiaru szerokości otworu nieprzelotowego, blisko dna otworu w sposób przedstawiony na rysunku?

A. Wysokościomierza.

B. Przymiaru liniowego.

C. Głębokości omierza.

D. Średnicówki czujnikowej.

Wybór niewłaściwego przyrządu pomiarowego do mierzenia szerokości otworu nieprzelotowego blisko dna może prowadzić do istotnych błędów w ocenie wymiarów, co w konsekwencji wpływa na jakość wykonania elementów. Użycie głębokościomierza jest podejściem błędnym, ponieważ to narzędzie zostało zaprojektowane do pomiarów głębokości, a nie średnic. W kontekście otworów nieprzelotowych, głębokościomierz nie jest w stanie dostarczyć informacji o średnicy, co jest kluczowe w przypadku takich pomiarów. Wysokościomierz, podobnie, służy do pomiarów wysokości elementów i nie jest właściwy do oceniania szerokości otworów, przez co użytkownik może uzyskać mylne wyniki, które mogą wpływać na dalsze etapy produkcji. Przymiar liniowy, mimo że jest uniwersalnym narzędziem pomiarowym, nie oferuje precyzji potrzebnej do pomiarów średnic wewnętrznych, zwłaszcza w trudnodostępnych miejscach, takich jak dna otworów. W praktyce, przy pomiarach w inżynierii, kluczowe jest stosowanie narzędzi dostosowanych do specyficznych wymagań zadania pomiarowego, co podkreśla znaczenie zrozumienia ich funkcji oraz ograniczeń, aby uniknąć błędów prowadzących do niepoprawnych wniosków.

Pytanie 20

Przekładnie, które umożliwiają ruch posuwowy w tokarkach CNC, to

A. jarzmowe

B. cierne pośrednie

C. śrubowe toczne

D. korbowe

Odpowiedź 'śrubowe toczne' jest poprawna, ponieważ w tokarkach CNC ruch posuwowy, który jest kluczowy dla precyzyjnego wykonywania obróbki skrawaniem, jest realizowany za pomocą przekładni śrubowych tocznych. Te systemy wykorzystują śruby o dużym skoku, co pozwala na dokładne i płynne przesunięcie narzędzia skrawającego wzdłuż osi roboczej. Przekładnie te są preferowane w aplikacjach CNC, ponieważ zapewniają wysoką precyzję oraz powtarzalność, co jest zgodne z normami branżowymi dotyczącymi jakości obróbki. Na przykład, w przemyśle motoryzacyjnym, gdzie tolerancje wymiarowe są bardzo rygorystyczne, wykorzystanie przekładni śrubowych tocznych pozwala na osiągnięcie wymaganych parametrów przy zachowaniu efektywności produkcji. Warto również zauważyć, że systemy te są stosowane w wielu nowoczesnych maszynach, co czyni je standardem w branży obróbczej. W zakresie najlepszych praktyk, operatorzy powinni regularnie kontrolować stan tych przekładni, aby zapewnić ich długowieczność i niezawodność w pracy.

Pytanie 21

Fotorezystor, o charakterystyce jak na rysunku, zastosowany w układzie do pomiaru natężenia oświetlenia, przy natężeniu 1000 lx ma rezystancję wynoszącą około

A. 100 kΩ

B. 10 Ω

C. 10 kΩ

D. 100 Ω

Odpowiedź jest słuszna, ponieważ wynika z analizy charakterystyki fotorezystora, która pokazuje zależność rezystancji od natężenia oświetlenia. W praktyce, przy natężeniu 1000 lx, rezystancja wynosi około 100 Ω. Fotorezystory są szeroko stosowane w różnych aplikacjach, takich jak automatyka domowa, oświetlenie zewnętrzne i systemy detekcji światła. Przykładem może być układ, w którym fotorezystor steruje włączaniem lub wyłączaniem oświetlenia w zależności od poziomu światła dziennego. W branży stosuje się również standardy, które określają charakterystyki takich elementów, aby zapewnić ich niezawodność i wydajność w zastosowaniach inżynieryjnych. Właściwe zrozumienie działania fotorezystorów jest kluczowe dla projektowania efektywnych układów elektronicznych, które reagują na zmiany w natężeniu oświetlenia.

Pytanie 22

Który rodzaj smaru powinien być zastosowany do lubrykantowania elementów wykonanych z plastiku?

A. Smar grafitowy

B. Smar molibdenowy

C. Smar litowy

D. Smar silikonowy

Smar silikonowy jest odpowiednim wyborem do smarowania elementów plastikowych z kilku istotnych powodów. Przede wszystkim, silikon jest materiałem, który nie reaguje chemicznie z większością tworzyw sztucznych, co minimalizuje ryzyko ich degradacji czy uszkodzeń. Działa również jako doskonały środek smarny, który zmniejsza tarcie między ruchomymi częściami, co prowadzi do dłuższej żywotności elementów. Smary silikonowe są często stosowane w przemyśle motoryzacyjnym oraz przy produkcji zabawek i sprzętu AGD, gdzie plastikowe komponenty są powszechnie używane. Dodatkowo, smary silikonowe są odporne na działanie wysokich temperatur oraz wilgoci, co czyni je uniwersalnym rozwiązaniem w wielu zastosowaniach. Warto również zauważyć, że smar silikonowy nie przyciąga kurzu, co jest kluczowe w przypadku zastosowań, gdzie czystość powierzchni jest istotna. Zastosowanie smaru silikonowego w odpowiednich aplikacjach jest zgodne z zaleceniami producentów i dobrymi praktykami branżowymi, co zapewnia optymalne funkcjonowanie elementów plastikowych.

Pytanie 23

Z którym czujnikiem współpracuje magnes zamontowany w siłowniku w sposób przedstawiony na rysunku?

A. Kontaktronowym.

B. Ciśnienia.

C. Indukcyjnym.

D. Optycznym.

Czujnik kontaktronowy współpracuje z magnesem dzięki zastosowaniu zjawiska magnetycznego, które jest kluczowe w wielu aplikacjach automatyki i technologii. Gdy magnes zainstalowany w siłowniku zbliża się do czujnika, pola magnetyczne aktywują styk w czujniku kontaktronowym, co skutkuje jego zamknięciem lub otwarciem. Takie rozwiązania są powszechnie stosowane w systemach bezpieczeństwa, automatyce budynkowej oraz w różnorodnych urządzeniach przemysłowych, takich jak zautomatyzowane bramy czy systemy monitoringu. Dzięki swojej prostocie i efektywności, czujniki kontaktronowe stają się standardem w aplikacjach, gdzie wymagana jest detekcja ruchu lub pozycji. Zgodnie z najlepszymi praktykami inżynieryjnymi, instalacja czujników powinna być przeprowadzona zgodnie z wytycznymi producenta oraz obowiązującymi normami, co zapewnia ich niezawodność oraz długowieczność w działaniu.

Pytanie 24

Jakie obwody elektroniczne gwarantują utrzymanie stałego napięcia na wyjściu, niezależnie od zmian obciążenia oraz fluktuacji napięcia zasilającego?

A. Flip-flopy.

B. Generatory.

C. Prostowniki.

D. Stabilizatory.

Przerzutniki, prostowniki i generatory to układy, które mają różne funkcje w elektronice i nie są przeznaczone do stabilizacji napięcia. Przerzutniki, na przykład, są układami pamięci, które przechowują stany logiczne i nie mają zdolności do regulacji napięcia. Używane są głównie w systemach cyfrowych do przechowywania informacji, ale ich działanie zależy od sygnałów wejściowych, co czyni je niewłaściwymi dla utrzymywania stabilnego napięcia wyjściowego. Prostowniki przekształcają prąd zmienny na prąd stały, ale ich wyjście może być obciążone tętnieniami i nie jest stałe; do tego celu wymagane są dodatkowe układy filtrujące oraz stabilizatory. Generatory z kolei produkują sygnały elektryczne, ale również nie mają mechanizmów do stabilizacji napięcia. Największym błędem w myśleniu jest założenie, że układ może utrzymać stałe napięcie, gdy w rzeczywistości pełni on zupełnie inną funkcję. Aby zrozumieć, jak ważne jest stosowanie właściwych układów do konkretnego zastosowania, należy zapoznać się ze specyfikacjami technicznymi oraz zasadami projektowania układów zasilania, które określają, kiedy i jak stosować stabilizatory w elektronice.

Pytanie 25

Jaki klucz należy zastosować do montażu zaworu kątowego, przedstawionego na rysunku?

A. Płaski.

B. Tora.

C. Oczkowy.

D. Nasadowy.

Użycie klucza płaskiego do montażu zaworu kątowego to naprawdę dobry wybór, zwłaszcza że ten typ zaworu ma swoją specyfikę. Klucz płaski ma dwa otwory, które świetnie pasują do płaskiej powierzchni na korpusie zaworu. Dzięki temu trzymasz go solidnie, a ryzyko uszkodzenia jest mniejsze. W praktyce to narzędzie pozwala na dokładne dokręcanie, co jest mega ważne, żeby wszystko szczelnie działało w systemach hydraulicznych. W przemyśle czy budownictwie, gdzie często montuje się różne zawory i złączki, klucz płaski jest wręcz niezbędny w arsenale każdego hydraulika. Trzeba też pamiętać, żeby dobrać odpowiedni rozmiar klucza, bo to znacznie zwiększa efektywność pracy i zapobiega zniszczeniu gwintów na zaworze.

Pytanie 26

W przedstawionym na rysunku siłowniku dwustronnego działania ruch tłoka odbywa się w kierunku wskazanym strzałką. Która komora oznaczona została literą B?

A. Spływowa.

B. Podtłokowa.

C. Nadtłokowa.

D. Tłoczna.

Tak, odpowiedź "tłoczna" jest jak najbardziej trafna. Komora B w siłowniku dwustronnego działania to właśnie to miejsce, gdzie olej hydrauliczny wchodzi pod ciśnieniem, a to powoduje ruch tłoka w stronę strzałki. W siłownikach hydraulicznych ta komora tłoczna jest mega ważna, bo to ona przenosi energię do mechanizmu. Moim zdaniem, żeby siłowniki działały jak należy, trzeba zrozumieć, jak różnie te komory pełnią swoje funkcje. Komora tłoczna odpowiada za wytwarzanie siły, która zmienia energię hydrauliczną w ruch. W praktyce, zwłaszcza w maszynach budowlanych czy systemach automatyzacji, efektywność siłowników zależy od tego, jak dobrze znamy zasady hydrauliki i jak to zastosujemy w projektach. Standardy ISO 4413 czy ANSI B93 pomagają w tym, bo ich przestrzeganie podnosi niezawodność i wydajność układów hydraulicznych.

Pytanie 27

Jaki rodzaj czujnika nadaje się do pomiaru poziomu bez kontaktu?

A. Czujnik hydrostatyczny

B. Czujnik pojemnościowy

C. Czujnik ultradźwiękowy

D. Czujnik pływakowy

Czujniki ultradźwiękowe są szeroko stosowane do bezkontaktowego pomiaru poziomu cieczy i innych substancji w zbiornikach. Działają na zasadzie emisji fal ultradźwiękowych, które odbijają się od powierzchni cieczy i wracają do czujnika. Przykładem zastosowania czujników ultradźwiękowych może być monitorowanie poziomu wody w zbiornikach wodnych, systemach nawadniających czy w procesach przemysłowych, gdzie kontakt z medium mógłby prowadzić do zanieczyszczenia lub uszkodzenia sprzętu. W odróżnieniu od czujników pływakowych, które wymagają fizycznego kontaktu z cieczą, czujniki ultradźwiękowe eliminują ryzyko zanieczyszczenia i są mniej podatne na awarie mechaniczne. Standardy takie jak ISO 9001 podkreślają znaczenie stosowania technologii zapewniających bezpieczeństwo i efektywność procesów, co czyni czujniki ultradźwiękowe idealnym rozwiązaniem w wielu aplikacjach.

Pytanie 28

Aby zdemontować stycznik zamocowany na szynie, należy wykonać czynności w odpowiedniej kolejności:

A. odłączyć napięcie, odkręcić przewody, zdjąć stycznik z szyny

B. zdjąć stycznik z szyny, odłączyć napięcie, odkręcić przewody

C. odkręcić przewody, zdjąć stycznik z szyny, odłączyć napięcie

D. odłączyć napięcie, zdjąć stycznik z szyny, odkręcić przewody

Poprawna odpowiedź, która wskazuje na odłączenie napięcia, odkręcenie przewodów, a następnie odpięcie stycznika z szyny, jest zgodna z najlepszymi praktykami w zakresie bezpieczeństwa elektrycznego. Pierwszym krokiem powinno być zawsze odłączenie zasilania. To kluczowe, aby uniknąć porażenia prądem oraz zapobiec uszkodzeniu sprzętu. Po odłączeniu zasilania można bezpiecznie przystąpić do odkręcania przewodów, co minimalizuje ryzyko zwarcia. Na końcu, po bezpiecznym odłączeniu przewodów, można zdemontować stycznik z szyny. Taki porządek działań jest zgodny z zaleceniami norm międzynarodowych, takich jak IEC 60204-1, które podkreślają znaczenie bezpieczeństwa podczas prac elektrycznych. Wiedza na temat prawidłowego demontażu urządzeń elektrycznych jest nie tylko istotna dla zapewnienia bezpieczeństwa, ale również dla efektywności i prawidłowego funkcjonowania systemów elektrycznych.

Pytanie 29

Jakiego typu siłownik został przedstawiony na rysunku?

A. Dwustronnego działania z jednostronnym tłoczyskiem.

B. Dwustronnego działania z dwustronnym tłoczyskiem.

C. Jednostronnego działania z dwustronnym tłoczyskiem.

D. Jednostronnego działania z jednostronnym tłoczyskiem

Poprawna odpowiedź to dwustronnego działania z jednostronnym tłoczyskiem. W siłownikach pneumatycznych charakteryzujących się dwustronnym działaniem, medium, na przykład powietrze, może być wprowadzone z obu stron tłoczyska, co umożliwia ruch tłoka w obie strony. To rozwiązanie jest szeroko stosowane w automatyzacji procesów przemysłowych, gdzie precyzyjne sterowanie ruchem jest kluczowe. Siłowniki tego typu odwzorowują działanie w wielu zastosowaniach, jak na przykład w robotyce, gdzie wymagane jest szybkie i płynne przemieszczanie elementów. Ważne jest również, aby zwracać uwagę na projektowanie systemów pneumatycznych zgodnie z normami ISO 4414, które definiują zasady bezpieczeństwa oraz optymalizacji systemów pneumatycznych. Dobre praktyki inżynieryjne obejmują również regularne przeglądy i konserwację siłowników, co przyczynia się do wydłużenia ich żywotności i efektywności operacyjnej.

Pytanie 30

Ile stopni swobody ma manipulator, którego schemat przedstawiono na rysunku?

A. 5 stopni swobody.

B. 4 stopnie swobody.

C. 6 stopni swobody.

D. 3 stopnie swobody.

Ten manipulator, co go widzisz na schemacie, ma 4 stopnie swobody. To znaczy, że może się poruszać w czterech różnych kierunkach. Ma trzy obrotowe przeguby, które pozwalają mu na rotację w trzech osiach, a do tego jeden przegub liniowy, który umożliwia przesuwanie wzdłuż jednej osi. Taki układ jest całkiem typowy w przemyśle, zwłaszcza w robotyce, gdzie trzeba precyzyjnie manewrować urządzeniami w różnych warunkach. Myślę, że 4 stopnie swobody to super rozwiązanie do zadań takich jak montaż czy pakowanie. Poza tym, w obróbce materiałów też się przydaje, gdy trzeba przesuwać narzędzia w kilku osiach naraz. W przemyśle warto projektować te maszyny z uwzględnieniem norm ISO, bo bezpieczeństwo operatorów i otoczenia to podstawa. Rozumienie, co to są te stopnie swobody, to kluczowa sprawa dla inżynierów zajmujących się automatyzacją.

Pytanie 31

Do metod oceny stanu łożysk tocznych nie zalicza się pomiaru

A. prędkości

B. wibracji

C. ciepłoty

D. hałasów

Pomiar prędkości to nie najlepsza metoda do oceny stanu łożysk tocznych. W praktyce zazwyczaj korzysta się z analizy drgań, szumów i temperatury. Analiza drgań to fajna technika, bo monitorując drgania, można zauważyć, czy coś jest nie tak, na przykład, czy łożysko ma luz albo jest uszkodzone. Z kolei pomiar szumów daje nam dodatkowe info o stanie łożysk, bo zmieniające się dźwięki mogą wskazywać na problemy. A co do temperatury — jeśli zaczyna rosnąć, to może być znak, że coś się dzieje, jak na przykład zbyt duże tarcie lub słabe smarowanie. W przemyśle, na przykład motoryzacyjnym czy w transporcie kolejowym, regularne sprawdzanie drgań i temperatury łożysk jest mega ważne, żeby maszyny działały sprawnie i bezawaryjnie. Ustalenie norm dla tolerancji drgań i temperatur dla różnych typów łożysk to standardy, które pomagają w zarządzaniu utrzymaniem ruchu, co zresztą potwierdzają normy ISO 10816.

Pytanie 32

Jakie pomiary należy przeprowadzić, aby zidentyfikować awarię w urządzeniu mechatronicznym, które uruchamia wyłącznik różnicowoprądowy w chwili włączenia zasilania?

A. Poboru prądu

B. Napięcia zasilania

C. Rezystancji izolacji

D. Ciągłości uzwojeń

Wykonanie pomiaru napięcia zasilania, choć istotne w diagnozowaniu układów elektrycznych, nie jest wystarczające do zlokalizowania przyczyny zadziałania wyłącznika różnicowoprądowego. Pomiar ten dostarcza informacji o dostępności zasilania, ale nie daje odpowiedzi na pytanie o stan izolacji czy potencjalne upływy prądu. Z kolei pomiar ciągłości uzwojeń jest również niewłaściwą metodą w kontekście zadziałania wyłącznika różnicowoprądowego, ponieważ dotyczy on jedynie sprawdzenia, czy obwody są zamknięte i nie ma przerw w przewodach. Ciągłość uzwojeń nie dostarcza informacji o stanie izolacji, przez co nie pozwala na identyfikację problemu związanego z upływem prądu. Pomiar poboru prądu, chociaż może wskazywać na obciążenie układu, nie identyfikuje problemów izolacyjnych, które są kluczowe dla działania wyłączników różnicowoprądowych. Często w praktyce technicy mogą mylić zjawisko zadziałania wyłącznika z innymi problemami, co prowadzi do nieefektywnych działań naprawczych. Dlatego tak ważne jest, aby zrozumieć, że diagnostyka oparta na rezystancji izolacji jest fundamentem w zapewnieniu bezpieczeństwa i niezawodności systemów mechatronicznych.

Pytanie 33

Które źródło służy do bezpośredniego zasilania urządzenia wskazanego na rysunku strzałką?

A. Zasilacz pneumatyczny.

B. Silnik spalinowy.

C. Prądnica elektryczna.

D. Zasilacz hydrauliczny.

Zasilacz hydrauliczny jest odpowiednim źródłem zasilania dla urządzenia, które widoczne jest na zdjęciu, ponieważ prasa hydrauliczna wymaga specyficznego medium roboczego, jakim jest płyn hydrauliczny. Zasilacz hydrauliczny dostarcza nie tylko odpowiednie ciśnienie, ale także umożliwia precyzyjne sterowanie ruchem i siłą nacisku, co jest kluczowe w aplikacjach przemysłowych. Standardy branżowe, takie jak ISO 4413, określają wymagania dotyczące systemów hydraulicznych, zapewniając ich bezpieczeństwo, skuteczność oraz minimalizację ryzyka awarii. Przykładem praktycznym jest wykorzystywanie pras hydraulicznych w obróbce metali, gdzie siła generowana przez zasilacz hydrauliczny umożliwia formowanie i gięcie materiałów. Zastosowanie zasilania hydraulicznego w tych urządzeniach podkreśla jego znaczenie dla efektywności i precyzji w procesach produkcyjnych, co jest zgodne z najlepszymi praktykami inżynieryjnymi.

Pytanie 34

W tabeli podano dane techniczne sterownika PLC Jakim maksymalnym prądem można obciążyć sterownik dołączając do jego wyjścia silnik?

Dane techniczne
Napięcie zasilające	AC/DC 24 V
Wejścia:
Zakres dopuszczalny	DC 20,4 ... 28,8 V
Przy sygnale „0"	maks. AC/DC 5 V
Przy sygnale „1"	min. AC/DC 12 V
Prąd wejściowy	2,5 mA
Wyjścia:
Rodzaj	4 przekaźnikowe
Prąd ciągły	10 A - przy obciążeniu rezystancyjnym, 3 A - przy obciążeniu indukcyjnym

A. 0,75 A

B. 2,5 A

C. 3 A

D. 10 A

Maksymalny prąd 3 A, który można obciążyć sterownik PLC, odpowiada specyfikacjom podanym w dokumentacji technicznej urządzenia. W praktyce oznacza to, że przy dołączaniu silnika indukcyjnego do wyjścia sterownika, nie można przekraczać tego prądu, aby uniknąć uszkodzenia urządzenia. Przykładowo, jeśli planujesz używać niewielkiego silnika do napędu wentylatora lub pompy, upewnij się, że jego maksymalne zapotrzebowanie na prąd nie przekracza tego limitu. W przemyśle, często stosuje się zabezpieczenia, takie jak bezpieczniki lub wyłączniki przeciążeniowe, które chronią sprzęt przed uszkodzeniami związanymi z nadmiernym prądem. Dobrym rozwiązaniem jest również monitorowanie prądu roboczego silnika przy pomocy amperomierza, co pozwala na bieżąco ocenić, czy urządzenie pracuje w dopuszczalnych granicach. Zrozumienie i przestrzeganie tych limitów jest kluczowe dla wydajności oraz długowieczności systemów automatyki przemysłowej, w których używane są sterowniki PLC.

Pytanie 35

Jaki rodzaj łożyska został przedstawiony na rysunku?

A. Stożkowe.

B. Walcowe.

C. Baryłkowe.

D. Igiełkowe.

Wybór odpowiedzi dotyczącej łożysk walcowych, baryłkowych czy igiełkowych jest wynikiem nieporozumienia w kwestii ich konstrukcji oraz zastosowań. Łożyska walcowe, choć również efektywne w przenoszeniu obciążeń promieniowych, nie są w stanie efektywnie przenosić obciążeń osiowych, co ogranicza ich użyteczność w wielu aplikacjach, gdzie wymagana jest taka funkcjonalność. Z kolei łożyska baryłkowe, podobnie jak walcowe, są zaprojektowane do przenoszenia obciążeń radialnych, ale ich konstrukcja i zastosowanie są inne. Zwykle stosowane są w aplikacjach, gdzie przestrzeń jest ograniczona, lecz nie przenoszą obciążeń osiowych z taką wydajnością jak łożyska stożkowe. Łożyska igiełkowe, z drugiej strony, posiadają długie i cienkie elementy toczne, co również czyni je nieodpowiednimi do zastosowań wymagających przenoszenia dużych obciążeń osiowych i promieniowych. Wybierając niewłaściwy typ łożyska, można narazić maszynę na szybkie zużycie lub nawet awarię, co jest sprzeczne z najlepszymi praktykami inżynieryjnymi. Dlatego tak ważne jest zrozumienie różnic między typami łożysk oraz ich właściwych zastosowań, aby uniknąć nieefektywności i problemów w działaniu systemów mechanicznych.

Pytanie 36

Maksymalne natężenie przepływu dla pompy hydraulicznej, której dane katalogowe zamieszczono w ramce, wynosi

Dane techniczne pompy hydraulicznej
Objętość geometryczna:	60 cm³
Maksymalne natężenie przepływu Q:	120 dm³/min
Natężenie przepływu przy 1000 obr./min:	80 dm³/min
Maksymalna prędkość obrotowa:	5000 obr/min
Maksymalne ciśnienie ciągłe:	600 barów
Zakres temperatury pracy:	-5 ÷ 60 °C
Lepkość oleju hydraulicznego:	10 ÷ 400 cSt

A. 200 dm3/min

B. 40 dm3/min

C. 80 dm3/min

D. 120 dm3/min

Maksymalne natężenie przepływu dla pompy hydraulicznej wynoszące 120 dm3/min jest kluczowym parametrem, który określa zdolność pompy do transportu cieczy. Wartość ta została określona na podstawie danych katalogowych, które są istotne przy doborze pompy do konkretnego zastosowania. Pompy hydrauliczne stosowane są w różnych aplikacjach, takich jak zasilanie systemów hydraulicznych w maszynach przemysłowych czy konstrukcjach budowlanych. Zrozumienie maksymalnego natężenia przepływu pozwala inżynierom i technikom na odpowiednie dimensionowanie systemów hydraulicznych, zapewniając ich efektywność oraz bezpieczeństwo operacyjne. W praktyce, wybierając pompę, należy uwzględnić również inne parametry, takie jak ciśnienie, moc oraz charakterystyka cieczy, co pozwala na osiągnięcie optymalnych wyników pracy w danej aplikacji. W branży hydraulicznej standardy, takie jak ISO 4413, podkreślają znaczenie doboru odpowiednich elementów hydraulicznych, co ma kluczowe znaczenie dla wydajności i trwałości systemów.

Pytanie 37

Wyłącznik silnikowy może zadziałać na skutek

A. braku jednej fazy zasilającej silnik

B. użycia stałego napięcia w obwodzie sterowania silnika

C. uruchomienia silnika przy niewielkim obciążeniu

D. połączenia uzwojeń silnika w gwiazdę zamiast w trójkąt

Brak jednej fazy zasilającej silnik jest jedną z najczęstszych przyczyn zadziałania wyłącznika silnikowego. Silniki asynchroniczne, zwłaszcza te zasilane prądem trójfazowym, są zaprojektowane do pracy w równowadze, co oznacza, że każda z faz dostarcza równą część energii. Gdy jedna z faz przestaje działać, silnik może zacząć pracować w trybie niepełnym, co prowadzi do nadmiernych prądów w pozostałych fazach. W stanach awaryjnych silnik nie ma wystarczającej mocy do rozpoczęcia pracy lub może się przegrzewać, co skutkuje zadziałaniem wyłącznika silnikowego w celu ochrony samego silnika oraz systemu zasilającego. W praktyce, zapobieganie takim sytuacjom jest kluczowe i wymaga stosowania odpowiednich przekaźników zabezpieczających, które wykrywają brak fazy i automatycznie wyłączają silnik. Dobre praktyki obejmują regularne monitorowanie stanu zasilania oraz instalację systemów alarmowych, które informują o ewentualnych przerwach w zasilaniu.

Pytanie 38

Najważniejszym parametrem opisującym kondensator jest

A. pojemność

B. ładunek

C. indukcyjność

D. rezystancja

Pojemność jest podstawowym parametrem charakteryzującym kondensator, który określa zdolność tego elementu do magazynowania ładunku elektrycznego. Pojemność kondensatora, oznaczana symbolem C, wyrażana jest w faradach (F) i definiowana jest jako stosunek zgromadzonego ładunku (Q) do przyłożonego napięcia (U). W praktycznych zastosowaniach kondensatory odgrywają kluczową rolę w różnych dziedzinach, takich jak filtry, układy zasilania, czy obwody rezonansowe. Na przykład w zasilaczach impulsowych kondensatory stabilizują napięcie wyjściowe, a w obwodach audio są używane do odfiltrowania niepożądanych częstotliwości. W związku z tym, znajomość pojemności kondensatora jest niezbędna dla inżynierów i techników pracujących w elektronice. Dodatkowo, standardy takie jak IEC 60384 określają wymagania dotyczące kondensatorów, co potwierdza ich istotność w projektowaniu oraz produkcji urządzeń elektronicznych.

Pytanie 39

Aby zdemontować sterownik PLC z szyny DIN (TS-35), potrzebne jest

A. klucza imbusowego

B. klucza płaskiego

C. wkrętaka krzyżowego

D. wkrętaka płaskiego

Wkrętak płaski to najlepsze narzędzie do demontowania sterowników PLC z szyny DIN. Dlaczego? Bo te sterowniki mają często specjalne zatrzaski, które można łatwo zwolnić właśnie tym wkrętakiem. Jak to robić? Wystarczy delikatnie wsunąć końcówkę wkrętaka w szczelinę zatrzasku i lekko pchnąć, żeby go odczepić. To naprawdę działa. Używanie wkrętaka płaskiego jest też zgodne z zasadami bezpieczeństwa, bo pozwala na dokładne działanie bez ryzyka uszkodzenia zarówno sterownika, jak i szyny. W automatyce przemysłowej, jak wiadomo, odpowiednie narzędzia to podstawa, żeby urządzenia działały długo i aby nie wydawać kasy na naprawy. No i nie zapominajmy, że wkrętaki płaskie są mega uniwersalne. Można je stosować nie tylko do demontażu, ale też do instalacji i konserwacji różnych sprzętów elektrycznych. Naprawdę warto mieć je w swoim warsztacie, bo ułatwiają pracę.

Pytanie 40

Który z komponentów powinien zostać wymieniony w podnośniku hydraulicznym, gdy tłoczysko siłownika unosi się, ale po pewnym czasie samoistnie opada?

A. Sprężynę zaworu zwrotnego

B. Filtr oleju

C. Zawór bezpieczeństwa

D. Tłokowy pierścień uszczelniający

Wymiana zaworu bezpieczeństwa, sprężyny zaworu zwrotnego czy filtra oleju nie rozwiązuje problemu samoczynnego opadania tłoczyska siłownika, ponieważ każde z tych komponentów pełni inną funkcję w systemie hydraulicznym. Zawór bezpieczeństwa jest zaprojektowany do ochrony systemu przed nadmiernym ciśnieniem, co w przypadku awarii mogłoby prowadzić do uszkodzenia podnośnika. Jeśli tłoczysko opada, problem nie jest związany z nadciśnieniem, lecz z utratą ciśnienia spowodowaną wyciekiem oleju. Sprężyna zaworu zwrotnego odpowiada za zatrzymywanie przepływu oleju, co ma znaczenie przy ustalaniu kierunku przepływu cieczy, jednak nie wpływa ona na zdolność podnośnika do utrzymywania pozycji. Filtr oleju ma na celu usuwanie zanieczyszczeń z oleju hydraulicznego, ale jego zanieczyszczenie nie prowadzi bezpośrednio do opadania tłoczyska, a raczej może wpływać na efektywność całego systemu. W szczególności, niewłaściwe spojrzenie na te elementy może prowadzić do niepotrzebnych kosztów związanych z ich wymianą, podczas gdy rzeczywistą przyczyną problemu jest zużyty lub uszkodzony tłokowy pierścień uszczelniający. W związku z tym, ważne jest, aby prawidłowo diagnozować usterki, co pozwala na skuteczne i ekonomiczne utrzymanie systemów hydraulicznych, zgodnie z wytycznymi standardów jakości i bezpieczeństwa w przemyśle.
