Informacje o egzaminie:

Zawód: Technik elektryk
Kwalifikacja: ELE.05 - Eksploatacja maszyn, urządzeń i instalacji elektrycznych
Data rozpoczęcia: 9 maja 2026 08:12
Data zakończenia: 9 maja 2026 08:44

Egzamin zdany!

Wynik: 25/40 punktów (62,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jaki przyrząd jest wykorzystywany do pomiarów rezystancji izolacyjnej kabli elektrycznych?

A. Anemometr

B. Pirometr

C. Megaomomierz

D. Waromierz

Megaomomierz to naprawdę ważne urządzenie, które pomaga mierzyć rezystancję izolacji, zwłaszcza w elektryce. Jego głównym zadaniem jest sprawdzanie, w jakim stanie są przewody, co jest mega istotne dla bezpieczeństwa naszych instalacji. Zazwyczaj działa przy napięciach od 250 do 5000 V, co daje nam pewność, że jakość izolacji jest na odpowiednim poziomie. Z mojego doświadczenia, regularne pomiary rezystancji izolacji są kluczowe. Powinno się to robić według norm, jak PN-EN 61557, bo to może pomóc w wykryciu problemów, takich jak zwarcia czy upływy prądu. Przecież nikt nie chce mieć nieprzyjemności związanych z awariami czy zagrożeniem dla bezpieczeństwa. Dobrze jest więc pamiętać o konserwacji i systematycznych kontrolach, bo to pozwala uniknąć drogich napraw i utrzymać instalację elektryczną w dobrym stanie.

Pytanie 2

Jakie są maksymalne dopuszczalne odchylenia napięcia zasilającego dla elektrycznych urządzeń napędowych?

A. 5,0% Un

B. 7,5% Un

C. 10,0% Un

D. 2,5% Un

Wybór innych wartości maksymalnych dopuszczalnych odchyleń napięcia, takich jak 2,5% Un, 7,5% Un czy 10,0% Un, prowadzi do nieporozumień związanych z funkcjonowaniem elektrycznych urządzeń napędowych. Odchylenie 2,5% Un jest zbyt restrykcyjne, co może powodować problemy w sytuacjach, gdy napięcie zasilania ulega naturalnym fluktuacjom, na przykład w wyniku obciążeń sieci lub zmian w warunkach operacyjnych. Z kolei odchylenia 7,5% Un i 10,0% Un mogą wprowadzać istotne ryzyka dla efektywności i bezpieczeństwa urządzeń. Zbyt wysokie odchylenie napięcia może spowodować, że urządzenia będą pracować w niewłaściwy sposób, co prowadzi do nadmiernego zużycia energii, a także zwiększa ryzyko awarii. Należy pamiętać, że zbyt duże wahania napięcia mogą prowadzić do uszkodzeń izolacji, co w dłuższej perspektywie może skutkować poważnymi kosztami naprawy oraz przestoju w produkcji. W kontekście inżynierii elektrycznej, kluczowe jest przestrzeganie ustalonych norm, aby zapewnić optymalne warunki pracy urządzeń oraz ich długowieczność. Niewłaściwe podejście do kwestii dopuszczalnych odchyleń napięcia może prowadzić do błędnych wniosków i potencjalnych zagrożeń dla systemu zasilania.

Pytanie 3

Na podstawie wyników pomiarów przedstawionych w tabeli określ, który z obwodów nie spełnia warunków ochrony przeciwporażeniowej.

Obwód	Nazwa urządzenia elektrycznego	Zastosowane zabezpieczenie	Prąd wyłączalny z charakterystyki	Czas wyłączenia	Zmierzona impedancja	Prąd zwarcia obliczeniowy
Obwód	Nazwa urządzenia elektrycznego	Ib w A	Iw w A	T≤... w s	Zz w Ω	Izw w A
A.	gniazdo jednofazowe	B16	80	0,2	2,30	100,00
B.	gniazdo jednofazowe	B16	80	0,2	2,53	90,09
C.	gniazdo jednofazowe	B16	80	0,2	3,36	68,45
D.	gniazdo jednofazowe	B16	80	0,2	1,32	174,24

A. C.

B. A.

C. D.

D. B.

Obwód C został zidentyfikowany jako ten, który nie spełnia warunków ochrony przeciwporażeniowej ze względu na prąd różnicowy równy 68,45A, który jest niższy niż prąd wyzwalający zabezpieczenia wynoszący 80A. Zgodnie z normą IEC 60364-4-41, prąd różnicowy powinien być wystarczająco duży, aby zapewnić skuteczne zadziałanie zabezpieczenia w przypadku awarii. W praktyce oznacza to, że jeśli wystąpiłby prąd upływowy, zabezpieczenie nie zadziałałoby, co stwarzałoby ryzyko porażenia prądem. Przykładem zastosowania tych norm może być instalacja zabezpieczeń różnicowoprądowych w budynkach mieszkalnych. Wysokiej jakości zabezpieczenia są niezbędne, aby zminimalizować ryzyko porażenia i pożaru, co jest kluczowe dla bezpieczeństwa użytkowników. Ponadto, regularne kontrole i testy tych zabezpieczeń są zalecane w celu upewnienia się, że działają one prawidłowo, co jest zgodne z praktykami utrzymania bezpieczeństwa elektrycznego.

Pytanie 4

W układzie zasilania silnika, którego schemat przedstawiono na rysunku, uszkodzeniu uległ stycznik Q11. Której kategorii użytkowania powinien być stycznik przeznaczony do wymiany uszkodzonego?

A. DC-1

B. AC-1

C. AC-3

D. DC-3

Stycznik Q11 jest kluczowym elementem w układzie zasilania silnika elektrycznego, którego zadaniem jest załączanie i wyłączanie zasilania. Kategoria AC-3 jest przeznaczona dla styczników, które pracują z silnikami klatkowymi przy pełnym obciążeniu. W kontekście praktycznym, zastosowanie styczników AC-3 zapewnia bezpieczeństwo i efektywność działania silników, umożliwiając ich płynne uruchamianie oraz zatrzymywanie bez ryzyka uszkodzenia. Zgodnie z normą IEC 60947-4-1, styczniki powinny być dobrane w oparciu o charakterystykę obciążenia, a dla silników klatkowych, AC-3 jest normą obowiązującą ze względu na wymagania dotyczące rozruchu i ciśnienia prądu. W efekcie, wybór stycznika AC-3 do wymiany w przypadku Q11 nie tylko spełnia normy, ale także zapewnia długoterminowe i niezawodne działanie całego układu. Przykładem zastosowania stycznika tej kategorii mogą być maszyny przemysłowe, gdzie silniki potrzebują częstego włączania i wyłączania, co sprawia, że odpowiedni dobór stycznika jest kluczowy dla ich trwałości.

Pytanie 5

Której z poniższych czynności nie da się zrealizować podczas próbnego uruchamiania zgrzewarki oporowej?

A. Sprawdzenia stanu oraz prawidłowości ustawienia elektrod

B. Pomiaru rezystancji izolacji pomiędzy uzwojeniem pierwotnym transformatora a obudową

C. Pomiaru czasu poszczególnych etapów zgrzewania: docisku i przerwy

D. Sprawdzenia działania przełącznika do zgrzewania pojedynczego oraz ciągłego

Pomiar rezystancji izolacji między uzwojeniem pierwotnym transformatora a obudową jest kluczowym krokiem w zapewnieniu bezpieczeństwa i niezawodności zgrzewarki oporowej. Wykonanie tego pomiaru przed rozpoczęciem użytkowania urządzenia pozwala na wykrycie ewentualnych uszkodzeń izolacji, co może prowadzić do zwarć elektrycznych czy porażenia prądem użytkowników. W praktyce, standardowe normy dotyczące bezpieczeństwa elektrycznego, takie jak IEC 60204-1, nakładają na producentów i operatorów obowiązek regularnego sprawdzania stanu izolacji urządzeń. Pomiar rezystancji izolacji można przeprowadzić za pomocą specjalistycznych mierników, które umożliwiają określenie wartości rezystancji w stosunku do wymaganych norm. Przykładowo, minimalna wartość rezystancji izolacji powinna wynosić co najmniej 1 MΩ w urządzeniach przemysłowych, co zapewnia odpowiedni poziom bezpieczeństwa. Regularne kontrole i pomiary takich parametrów, jak rezystancja izolacji, są częścią dobrych praktyk konserwacyjnych, które zapewniają długotrwałą sprawność i bezpieczeństwo urządzenia.

Pytanie 6

Który z wymienionych środków ochrony przeciwporażeniowej przy uszkodzeniu przedstawiono na rysunku?

A. Miejscowe nieuziemione połączenia wyrównawcze.

B. Urządzenia wykonane w II klasie ochronności.

C. Separacja elektryczna więcej niż jednego odbiornika.

D. Izolowanie stanowiska.

Przy analizie pozostałych opcji odpowiedzi, można zauważyć, że niektóre z nich nie są adekwatne do kontekstu przedstawionego na rysunku. Urządzenia wykonane w II klasie ochronności, choć zapewniają pewien poziom bezpieczeństwa, nie są wystarczające w sytuacjach, gdzie istnieje ryzyko porażenia elektrycznego związanego z uszkodzeniem izolacji. Ich działanie opiera się na wbudowanej izolacji oraz dodatkowych środkach ochrony, jednak nie eliminują one ryzyka porażenia w przypadku kontaktu z obcymi częściami przewodzącymi. Miejscowe nieuziemione połączenia wyrównawcze są bardziej skuteczne w zapewnieniu bezpieczeństwa poprzez wyrównanie potencjałów. Izolowanie stanowiska z kolei odnosi się do ograniczenia dostępu do miejsca pracy, co nie ma bezpośredniego wpływu na eliminację ryzyka porażenia wynikającego z uszkodzeń w instalacji. Separacja elektryczna więcej niż jednego odbiornika może poprawić bezpieczeństwo, jednak nie jest metodą ochrony przed porażeniem w sytuacji awaryjnych uszkodzeń. Takie podejścia często prowadzą do błędnych wniosków, ponieważ nie biorą pod uwagę specyfiki zagrożeń związanych z porażeniem prądem elektrycznym. Wiedza na temat efektywnego zabezpieczania instalacji elektrycznych jest kluczowa dla zapobiegania wypadkom, a korzystanie z odpowiednich standardów i praktyk branżowych ma fundamentalne znaczenie w projektowaniu oraz wdrażaniu rozwiązań ochronnych w instalacjach elektrycznych.

Pytanie 7

Jakie rozwiązania powinny być wdrożone, aby zapewnić ochronę przed porażeniem elektrycznym w przypadku uszkodzenia pracowników obsługujących maszynę roboczą, która jest napędzana silnikiem trójfazowym o napięciu 230/400 V, podłączonym do sieci TN-S i zabezpieczonym wyłącznikiem różnicowoprądowym?

A. Wprowadzić zasilanie w systemie SELV

B. Podłączyć obudowę silnika do przewodu PE

C. Wykorzystać zasilanie w systemie PELV

D. Podłączyć obudowę silnika do przewodu N

Prawidłowe połączenie korpusu silnika z przewodem PE (ochronnym) jest kluczowe dla zapewnienia efektywnej ochrony przeciwporażeniowej w układach zasilania trójfazowego. W systemie TN-S, przewód PE jest oddzielony od przewodu neutralnego (N), co zwiększa bezpieczeństwo użytkowania. Połączenie to zabezpiecza przed niebezpiecznymi napięciami, które mogą wystąpić wskutek uszkodzenia izolacji lub innych awarii. Przykładowo, jeśli izolacja przewodu fazowego ulegnie uszkodzeniu, prąd może przepływać do korpusu maszyny. Dzięki połączeniu z przewodem PE, prąd zostanie skierowany do ziemi, co pozwoli na szybkie zadziałanie wyłącznika różnicowoprądowego, minimalizując ryzyko porażenia prądem. Takie podejście jest zgodne z normami IEC 60364 oraz PN-EN 61140, które podkreślają znaczenie zastosowania ochrony przed dotykiem bezpośrednim oraz pośrednim, a także wskazują na konieczność odpowiedniego uziemienia elementów metalowych. W praktyce, stosowanie przewodów o odpowiednim przekroju oraz regularne kontrole instalacji są kluczowe dla utrzymania bezpieczeństwa w środowisku pracy.

Pytanie 8

Wystąpienie zwarcia przewodu neutralnego z ochronnym w gnieździe wtyczkowym w przedstawionej instalacji elektrycznej spowoduje zadziałanie wyłącznika oznaczonego symbolem

A. P301 40A

B. S301 B16

C. P301 25A

D. S304 C25

Odpowiedź P301 40A jest poprawna, ponieważ w przypadku zwarcia przewodu neutralnego (N) z przewodem ochronnym (PE), wyłącznik różnicowoprądowy P301 40A zadziała w odpowiedni sposób, chroniąc instalację przed skutkami niebezpiecznych warunków. Wyłączniki różnicowoprądowe są projektowane do wykrywania różnic w prądzie pomiędzy przewodem fazowym a neutralnym. Gdy pojawia się zwarcie, prąd przepływający do ziemi przez przewód ochronny sprawia, że różnica ta przekracza ustalony próg, co powoduje natychmiastowe wyłączenie zasilania. Wyłącznik P301 40A, zgodny z normą PN-EN 61008-1, charakteryzuje się prądem różnicowym 30mA, co zapewnia skuteczną ochronę przed porażeniem elektrycznym. W praktyce, zastosowanie wyłącznika o takim parametru jest standardem w większości nowoczesnych instalacji elektrycznych, gdzie bezpieczeństwo użytkowników jest priorytetem. Dbanie o odpowiednie parametry wyłączników to klucz do niezawodności i bezpieczeństwa systemu elektrycznego.

Pytanie 9

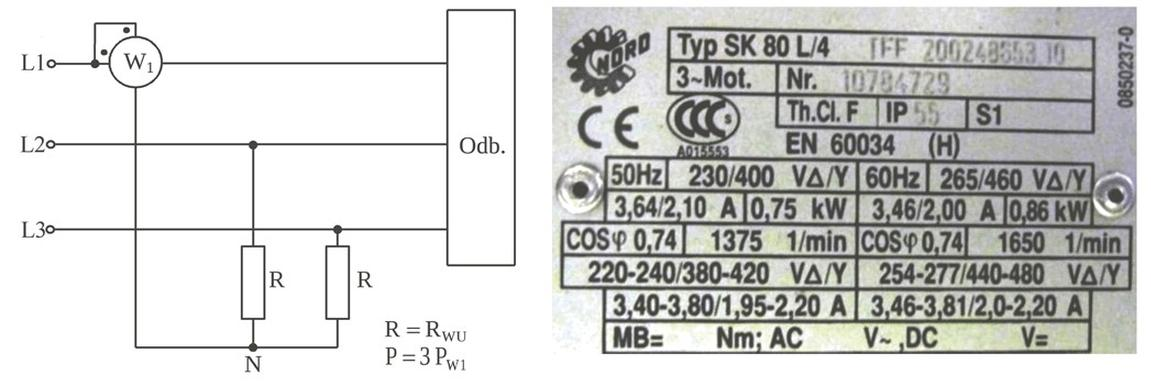

Na podstawie schematu układu pomiarowego oraz tabliczki znamionowej silnika określ, jaki powinien być minimalny zakres pomiarowy watomierza Wi; aby dokonać pomiaru mocy silnika przy znamionowym obciążeniu.

A. 400 W

B. 250 W

C. 1100 W

D. 750 W

Wybór odpowiedzi innej niż 400 W wskazuje na niepełne zrozumienie zasad pomiaru mocy w układach trójfazowych oraz ich implikacji praktycznych. Odpowiedzi takie jak 1100 W czy 750 W są zbyt wysokie, co może prowadzić do niedokładnych pomiarów. Przy pomiarze mocy znamionowej silnika o mocy 0,75 kW istotne jest, aby zrozumieć, że moc mierzona przez watomierz Wi w układzie trójfazowym wynosi zaledwie jedną trzecią całkowitej mocy, co daje zaledwie 250 W. W przypadku 250 W, chociaż odpowiedź ta może być myląca, nie spełnia ona wymogu posiadania zakresu pomiarowego większego niż sama wartość mocy mierzona. Odpowiedzi 1100 W i 750 W są zbyt wysokie, co wskazuje na nieodpowiedni dobór sprzętu. Wybór zbyt wysokiego zakresu pomiarowego może prowadzić do obniżenia precyzji pomiaru, a także do utrudnienia analizy wyników. W praktyce, dobór odpowiedniego zakresu pomiarowego jest kluczowy dla uzyskania wiarygodnych danych, co jest zgodne z zaleceniami i standardami branżowymi. Zrozumienie, że zakres pomiarowy powinien być dostosowany do rzeczywistych warunków pracy, a nie do wartości nominalnych, jest kluczowe dla prawidłowego przeprowadzenia pomiaru.

Pytanie 10

Symbol graficzny którego z elementów należy dorysować w miejscu przerwania obwodu na przedstawionym schemacie, aby układ pełnił funkcję jednopulsowego prostownika sterowanego?

A. Kondensatora.

B. Diody Zenera.

C. Diody prostowniczej.

D. Tyrystora.

W jednopulsowym prostowniku sterowanym kluczowe jest słowo „sterowany”. Oznacza ono, że element prostujący musi umożliwiać regulację chwili rozpoczęcia przewodzenia w każdym półokresie napięcia przemiennego. Zwykła dioda prostownicza przewodzi automatycznie, gdy tylko jest spolaryzowana w kierunku przewodzenia, więc nie daje możliwości zmiany kąta załączenia – mamy wtedy prostownik niesterowany. To typowy błąd myślowy: skoro prostownik, to „na pewno dioda”. W wersji sterowanej potrzebny jest element, który można włączyć sygnałem sterującym, czyli tyrystor lub triak (dla prądu przemiennego dwukierunkowo), ale w tym konkretnym układzie jednopulsowym po stronie wtórnej transformatora stosuje się klasyczny tyrystor jednokierunkowy. Innym częstym skojarzeniem jest kondensator. Kondensator oczywiście bardzo często występuje w prostownikach, ale głównie jako element filtrujący (wygładzanie tętnień) albo element układu snubber do ograniczania przepięć i stromości narastania napięcia du/dt na tyrystorze. Sam kondensator nie pełni jednak funkcji elementu prostującego, nie ma właściwości jednokierunkowego przewodzenia, więc nie może „zastąpić” tyrystora w przerwie obwodu. Pojawia się też odpowiedź z diodą Zenera. Dioda Zenera pełni w prostownikach role pomocnicze: stabilizacja napięcia odniesienia, zabezpieczenie przed przepięciem, czasem ochrona bramki tyrystora. Nie nadaje się do sterowania przepływem dużego prądu obciążenia w pełnym zakresie napięcia wtórnego transformatora, bo jest projektowana na zupełnie inne warunki pracy i ma zupełnie inną charakterystykę prądowo-napięciową. Moim zdaniem warto zapamiętać prostą zasadę: elementem wykonawczym w prostownikach sterowanych jest tyrystor (lub układ tyrystorów), natomiast diody prostownicze, Zenera i kondensatory są dodatkowymi elementami kształtującymi przebiegi, stabilizującymi lub filtrującymi, ale nie zapewniają właściwej „sterowalności” układu.

Pytanie 11

Jakimi drutami nawojowymi można nawinąć uszkodzony transformator, aby zachował swoje parametry elektryczne, jeśli nie ma się drutu o takim samym polu przekroju poprzecznego jak pierwotny?

A. O przekroju dwa razy mniejszym, połączonymi szeregowo

B. O średnicy dwa razy mniejszej, połączonymi szeregowo

C. O średnicy dwa razy mniejszej, połączonymi równolegle

D. O przekroju dwa razy mniejszym, połączonymi równolegle

Podczas analizy nieprawidłowych odpowiedzi warto zauważyć, że łączenie drutów o mniejszej średnicy szeregowo prowadzi do wzrostu całkowitej oporności, co w przypadku transformatora jest niekorzystne. Zwiększona oporność zmniejsza przepływ prądu, a tym samym powoduje spadek wydajności transformatora. W rezultacie, transformator może nie działać w optymalnych warunkach, co prowadzi do przegrzewania, a w skrajnych przypadkach do uszkodzeń. Z kolei stosowanie drutów o średnicy dwa razy mniejszej, połączonych równolegle, umożliwia zredukowanie oporności, co jest kluczowe dla efektywności działania. Dodatkowo, dobór drutów o polu przekroju poprzecznym, które jest dwa razy mniejsze, w połączeniu szeregowym, a nie równoległym, mógłby doprowadzić do nierównomiernego rozkładu prądów w zwojach, co jest niepożądane w kontekście równowagi elektromagnetycznej transformatora. Kluczowym błędem myślowym, który prowadzi do nieprawidłowych wniosków, jest nie uwzględnienie wpływu oporności na przepływ prądu oraz zniekształceń, jakie mogą wystąpić w wyniku niewłaściwego połączenia. W kontekście norm branżowych, w praktykach rewitalizacji transformatorów stosuje się przede wszystkim złote zasady dotyczące zachowania równowagi parametrów elektrycznych i mechanicznych, co jest absolutnie kluczowe dla długotrwałego działania i bezpieczeństwa urządzeń.

Pytanie 12

Prąd ustawczy przekaźnika termobimetalowego, chroniącego silnik pompy wody, o prądzie znamionowym I_n = 10 A nie może być większy niż

A. 10,10 A

B. 10,50 A

C. 11,00 A

D. 9,50 A

Odpowiedź 11,00 A jest prawidłowa, ponieważ zgodnie z zasadami działania przekaźników termobimetalowych, ich prąd nastawczy powinien być dostosowany do wartości znamionowej urządzenia, które ma zabezpieczać. W tym przypadku, dla przekaźnika zabezpieczającego silnik pompy o prądzie znamionowym I<sub>n</sub> = 10 A, wartość prądu nastawczego powinna być ustawiona na wartość nieprzekraczającą 11,00 A. Umożliwia to zapewnienie odpowiedniego zabezpieczenia w przypadku przeciążenia silnika, ponieważ pozwala na zachowanie marginesu bezpieczeństwa. W praktyce, taka regulacja jest kluczowa, aby uniknąć uszkodzenia silnika oraz samego przekaźnika. Warto również zaznaczyć, że branżowe standardy, takie jak IEC 60947, podkreślają znaczenie odpowiedniego ustawienia wartości prądowych dla zapewnienia bezpiecznego i niezawodnego działania urządzeń. Przykładowo, w przypadku, gdy prąd nastawczy byłby zbyt niski, mogłoby dojść do fałszywego wyzwolenia przekaźnika, co prowadziłoby do niepotrzebnych przestojów maszyny. Z drugiej strony, ustawienie zbyt wysokiego prądu mogłoby nie zabezpieczyć silnika przed realnym przeciążeniem. Dlatego też, 11,00 A jest wartością optymalną, gwarantującą nie tylko bezpieczeństwo, ale również efektywność operacyjną systemu.

Pytanie 13

Która z poniższych czynności nie jest częścią badań eksploatacyjnych silnika elektrycznego?

A. Weryfikacja stanu ochrony przeciwporażeniowej

B. Przeprowadzenie próbnego rozruchu urządzenia

C. Pomiar rezystancji uzwojeń stojana

D. Pomiar napięcia zasilającego

Analizując pozostałe czynności, które zostały wymienione, można zauważyć, że zarówno pomiar rezystancji uzwojeń stojana, jak i sprawdzenie stanu ochrony przeciwporażeniowej są niezwykle istotnymi elementami w kontekście diagnostyki silników elektrycznych. Pomiar rezystancji uzwojeń dostarcza informacji o stanie izolacji oraz zużyciu uzwojeń, co jest kluczowe dla przewidywania żywotności silnika. Na przykład, niska rezystancja może sugerować uszkodzenie izolacji, co prowadzi do ryzyka zwarcia. Kolejnym ważnym aspektem jest ochrona przeciwporażeniowa, która ma na celu zapewnienie bezpieczeństwa operatorów. Sprawdzenie stanu ochrony jest wymagane przez normy, takie jak IEC 60204-1, które określają wymagania dotyczące bezpieczeństwa sprzętu elektrycznego w maszynach. Rozruch próbny to ostatni krok w procesie, który pozwala na testowanie silnika w rzeczywistych warunkach operacyjnych, co pozwala zidentyfikować ewentualne problemy w jego działaniu. Ignorowanie tych czynności może prowadzić do poważnych konsekwencji, w tym awarii silnika oraz zagrożeń dla bezpieczeństwa pracy. Dlatego kluczowe jest zrozumienie, że każda z wymienionych czynności ma swoje miejsce i znaczenie w kontekście eksploatacji silnika elektrycznego.

Pytanie 14

Badania instalacji odgromowej w obiekcie budowlanym ujawniły rezystancję uziomu równą 35 Ω. Aby uzyskać zalecaną rezystancję uziomu na poziomie 10 Ω, należy

A. powiększyć średnicę przewodu odgromowego

B. zwiększyć średnicę zwodów w instalacji odgromowej

C. wydłużyć uziom szpilkowy

D. usunąć zaciski probiercze

Wydłużenie uziomu szpilkowego jest kluczowym działaniem zmierzającym do obniżenia rezystancji uziomu do zalecanych 10 Ω. Uziom szpilkowy, umieszczony w gruncie, działa jako przewodnik, który odprowadza prąd do ziemi. Jego efektywność zależy od długości, średnicy oraz rodzaju gruntu. Zwiększenie długości uziomu pozwala na większy kontakt z różnymi warstwami gleby, co zmniejsza opór elektryczny. Zgodnie z normą PN-EN 62305, zaleca się, aby długość uziomów wynosiła co najmniej 2 m, a w przypadku odporności na wyładowania atmosferyczne długość uziomu powinna być jeszcze większa. W praktyce, jeśli standardowa szpilka ma długość 1,5 m, przedłużenie jej o kolejne 1,5 m lub zastosowanie kilku szpilek połączonych ze sobą w odpowiednich miejscach przyczynia się do znaczącego obniżenia rezystancji. Warto również pamiętać, że jakość uziomu wpływa na bezpieczeństwo instalacji odgromowej, a jego odpowiednia rezystancja jest kluczowa dla skutecznego działania całego systemu ochrony przed wyładowaniami atmosferycznymi.

Pytanie 15

Funkcją układu przedstawionego na schemacie jest prostowanie

A. trójpulsowe napięcia.

B. dwupulsowe napięcia.

C. sześciopulsowe napięcia.

D. jednopulsowe napięcia.

Na rysunku mamy trójfazowy prostownik mostkowy z sześciu diod, czyli klasyczny układ, w którym każda faza jest podłączona do dwóch diod: jednej do bieguna dodatniego i jednej do bieguna ujemnego. Taki typ połączenia nie może dawać ani prostowania jednopulsowego, ani dwupulsowego, ani trójpulsowego, bo te nazwy odnoszą się do zupełnie innych konfiguracji prostowników. Jednopulsowe prostowanie występuje w najprostszym układzie z jedną diodą i jednofazowym źródłem – napięcie na obciążeniu ma tylko jeden „garb” na okres, połowę sinusoidy. Dwupulsowe prostowanie kojarzy się z klasycznym mostkiem Graetza jednofazowym lub układem z transformatorem z odczepem środkowym; tam w jednym okresie mamy dwa maksima napięcia wyprostowanego. Trójpulsowe prostowanie pojawia się w mniej typowych układach trójfazowych z trzema diodami (lub tyrystorami), np. przy połączeniu w gwiazdę bez pełnego mostka, gdzie w jednym okresie mamy trzy pulsy. Błąd w rozumowaniu często bierze się z tego, że ktoś patrzy tylko na liczbę faz (trzy fazy → „trójpulsowe”) albo tylko na kształt napięcia, a pomija liczbę elementów prostujących i sposób ich połączenia. Tymczasem w mostku trójfazowym, takim jak na schemacie, pracuje sześć diod i w każdym przedziale 60 stopni elektrycznych przewodzi inna para, co daje sześć odcinków, czyli sześć pulsów napięcia wyprostowanego na okres. W praktyce, kiedy uczysz się rozpoznawać układy prostownicze w dokumentacji technicznej czy na schematach rozdzielnic, warto od razu liczyć: ile jest diod/tyrystorów i jak są połączone. Układ z trzema diodami daje trójpulsowe, z czterema w jednofazie – dwupulsowe, z sześcioma w trójfazie – sześciopulsowe. Taka systematyka jest zgodna z opisami w katalogach producentów napędów i prostowników oraz z typową terminologią branżową stosowaną w normach dotyczących przekształtników energoelektronicznych.

Pytanie 16

W tabeli zamieszczono wyniki kontrolnych pomiarów rezystancji uzwojeń stojana silnika trójfazowego połączonych jak na przedstawionym schemacie. Przedstawione wyniki świadczą o

Rezystancja uzwojeń stojana między zaciskami	Wartość Ω
U1 – V1	∞
V1 – W1	∞
W1 – U1	15

A. zwarciu międzyzwojowym w uzwojeniu U1 – U2

B. przerwie w uzwojeniu V1 – V2

C. przerwie w uzwojeniu W1 – W2

D. zwarciu międzyzwojowym w uzwojeniu V1 – V2

Zgłoszone odpowiedzi, które wskazują na zwarcie międzyzwojowe w uzwojęniach U1 – U2 lub V1 – V2, nie uwzględniają kluczowych zasad związanych z pomiarami rezystancji w silnikach trójfazowych. Zwarcia międzyzwojowe zazwyczaj objawiają się obniżeniem rezystancji, a w skrajnych przypadkach mogą prowadzić do przegrzewania się uzwojeń silnika, co z kolei może prowadzić do uszkodzeń termicznych. W omawianym przypadku, brak jakiejkolwiek wartości rezystancji (nieskończoność) w obwodach U1 – V1 oraz V1 – W1 jednoznacznie wskazuje na przerwę, a nie zwarcie. Takie nieprawidłowe wnioski mogą wynikać z braku zrozumienia przeprowadzonych pomiarów, gdzie mylenie przerwy z zwarciem jest powszechnym błędem. Ponadto, przerwy w uzwojeniach są często spowodowane czynnikami mechanicznymi, takimi jak wibracje czy niewłaściwe połączenia, co podkreśla znaczenie staranności w diagnostyce. W praktyce, błędne interpretacje wyników mogą prowadzić do nieodpowiednich działań serwisowych, co zwiększa ryzyko awarii i dodatkowych kosztów. Wnioskując, istotne jest, aby przy analizie wyników pomiarów stosować odpowiednie protokoły diagnostyczne i kierować się ich aktualnymi standardami, aby uniknąć nieporozumień w ocenie stanu technicznego silników.

Pytanie 17

Jaki będzie wpływ zmniejszenia nastawy częstotliwości w falowniku, z którego zasilany jest silnik indukcyjny? (U/f = const)

A. Zmniejszy się prędkość obrotowa silnika.

B. Zmniejszy się przeciążalność silnika.

C. Zwiększy się prędkość obrotowa silnika.

D. Zwiększy się przeciążalność silnika.

Zmniejszenie nastawy częstotliwości w falowniku, przy zachowaniu stałego stosunku napięcia do częstotliwości (U/f = const), prowadzi do obniżenia prędkości obrotowej silnika indukcyjnego. To zjawisko ma swoje podstawy w zasadzie, że prędkość obrotowa silnika indukcyjnego jest bezpośrednio proporcjonalna do częstotliwości zasilającego go napięcia. W praktyce, silniki te są często zasilane z falowników, które umożliwiają precyzyjne sterowanie częstotliwością. Na przykład, w aplikacjach wentylacji i klimatyzacji, zmniejszenie częstotliwości pozwala na regulację przepływu powietrza w odpowiedzi na aktualne potrzeby systemu. Dobre praktyki w inżynierii elektrycznej sugerują, że odpowiednie dostosowanie częstotliwości pozwala nie tylko na oszczędności energetyczne, ale także na wydłużenie żywotności urządzeń poprzez minimalizację przeciążeń. Warto pamiętać, że zmiana nastawy częstotliwości może także wpływać na moment obrotowy silnika, co jest istotne w kontekście jego zastosowań przemysłowych i automatyzacji.

Pytanie 18

Która z przedstawionych wkładek bezpiecznikowych wymaga przy wymianie zastosowania uchwytu izolacyjnego pokazanego na rysunku?

A. D.

B. B.

C. C.

D. A.

Wkładka bezpiecznikowa oznaczona jako 'D.' jest wkładką typu NH, która ze względu na swoje rozmiary oraz sposób montażu wymaga użycia uchwytu izolacyjnego podczas wymiany. Użycie uchwytu izolacyjnego jest kluczowym elementem praktyk bezpieczeństwa, szczególnie w kontekście zapewnienia ochrony przed porażeniem elektrycznym. Wkładki typu NH są powszechnie stosowane w instalacjach elektrycznych o wyższych wartościach prądowych, co czyni je odpowiednimi do zabezpieczania obwodów w obiektach przemysłowych. Przy wymianie takich wkładek, uchwyt izolacyjny umożliwia użytkownikowi bezpieczne manewrowanie elementami, minimalizując ryzyko kontaktu z elementami pod napięciem. Przykładowo, w sytuacjach awaryjnych, kiedy konieczna jest natychmiastowa wymiana bezpiecznika, stosowanie uchwytu izolacyjnego pozwala na uniknięcie wypadków oraz zapewnia zgodność z normami PN-EN 60947, które regulują zasady bezpieczeństwa w instalacjach elektrycznych. Warto zaznaczyć, że ignorowanie tego środka ostrożności może prowadzić do poważnych wypadków, dlatego zrozumienie tego zagadnienia jest kluczowe dla każdego specjalisty w dziedzinie elektrotechniki.

Pytanie 19

Na podstawie wymiarów łożysk podanych w tabeli dobierz łożysko kulkowe do silnika o średnicy wału d = 12 mm, średnicy wewnętrznej tarczy łożyskowej D = 28 mm i szerokości tarczy łożyskowej B = 8 mm.

Symbol	Wymiary podstawowe
Symbol	d [mm]	D [mm]	B [mm]	r [mm]
6700	10	15	3	0,1
6200	10	30	9	0,6
6001	12	28	8	0,3
6301	12	37	12	1

A. 6700

B. 6200

C. 6301

D. 6001

Odpowiedź 6001 jest poprawna, ponieważ spełnia wszystkie wymagane wymiary dla łożyska kulkowego, które powinno być zastosowane do silnika o średnicy wału d = 12 mm, średnicy wewnętrznej tarczy łożyskowej D = 28 mm oraz szerokości tarczy łożyskowej B = 8 mm. Łożysko 6001 ma średnicę wewnętrzną równą 12 mm, zewnętrzną 28 mm oraz szerokość 8 mm, co czyni je idealnym rozwiązaniem w tej aplikacji. W praktyce, dobór odpowiednich łożysk ma kluczowe znaczenie dla efektywności i żywotności urządzeń mechanicznych. Właściwe łożysko zapewnia minimalne tarcie, co przekłada się na mniejsze zużycie energii i dłuższy czas użytkowania maszyny. Ponadto, zgodność z wymiarami jest niezbędna do uniknięcia nadmiernych obciążeń, które mogą prowadzić do awarii. W branży inżynieryjnej zaleca się korzystanie z katalogów producentów oraz norm ISO, które jasno określają wymiary i parametry eksploatacyjne łożysk. Właściwy dobór łożyska jest nie tylko kluczowy dla poprawnego działania maszyny, ale również dla bezpieczeństwa użytkowników.

Pytanie 20

Obniżenie częstotliwości napięcia zasilającego w trakcie działania silnika indukcyjnego trójfazowego spowoduje

A. spadek prędkości obrotowej silnika

B. wzrost prędkości obrotowej silnika

C. unieruchomienie silnika

D. utrzymanie prędkości obrotowej silnika na niezmienionym poziomie

Zadanie dotyczy trójfazowego silnika indukcyjnego, którego prędkość obrotowa jest ściśle związana z częstotliwością napięcia zasilającego. Zgodnie z zasadą działania silników indukcyjnych, prędkość obrotowa (n) jest proporcjonalna do częstotliwości zasilania (f) i liczby par biegunów (p), co można zapisać równaniem: n = (120 * f) / p. Zmniejszenie częstotliwości prowadzi do proporcjonalnego zmniejszenia prędkości obrotowej silnika. W praktycznych zastosowaniach, takich jak regulacja prędkości obrotowej w napędach, zmieniając częstotliwość napięcia, możemy w kontrolowany sposób dostosować prędkość silnika do wymagań procesu technologicznego, co pozwala na optymalizację zużycia energii oraz poprawę wydajności systemu. Warto również wspomnieć o zastosowaniu falowników, które umożliwiają precyzyjne sterowanie częstotliwością zasilania, co jest standardem w nowoczesnych instalacjach przemysłowych, aby dostosować prędkość do zmieniających się warunków pracy.

Pytanie 21

Jaką wartość prądu znamionowego powinien mieć bezpiecznik chroniący uzwojenie pierwotne transformatora bezpieczeństwa 230/24 V, jeśli jest przeznaczony do pracy z obciążeniem rezystancyjnym o maksymalnej mocy 100 W?

A. 1,0 A

B. 0,4 A

C. 0,5 A

D. 0,8 A

Wartość prądu znamionowego bezpiecznika, który zabezpiecza uzwojenie pierwotne transformatora bezpieczeństwa 230/24 V, powinna wynosić 0,5 A. Aby obliczyć odpowiedni prąd znamionowy, można skorzystać z podstawowego wzoru: P = U * I, gdzie P to moc (w watach), U to napięcie (w woltach), a I to prąd (w amperach). W przypadku obciążenia rezystancyjnego o maksymalnej mocy 100 W, przy napięciu 24 V, obliczamy prąd: I = P / U = 100 W / 24 V = 4,17 A. To jednak dotyczy wyjścia transformatora. Na uzwojeniu pierwotnym, gdzie napięcie wynosi 230 V, moc pozostaje ta sama, więc: I = P / U = 100 W / 230 V = 0,435 A, co oznacza, że dla praktycznych zastosowań, bezpiecznik o wartości 0,5 A, jest odpowiednim wyborem, biorąc pod uwagę także tolerancje i warunki pracy, w tym normy bezpieczeństwa, które zalecają stosowanie bezpieczników o wartościach nominalnych wyższych niż obliczone, aby zapewnić dodatkową ochronę w przypadku chwilowych przeciążeń. Dodatkowo, stosowanie bezpiecznika o tej wartości zapewnia zgodność z normami PN-EN 60269, które regulują zasady zabezpieczeń elektrycznych.

Pytanie 22

Jaki jest minimalny stopień zabezpieczenia sprzętu oraz osprzętu używanego na placach budowy?

A. IP 44

B. IP 67

C. IP 55

D. IP 35

Odpowiedź IP 44 jest prawidłowa, ponieważ oznacza ona, że sprzęt i osprzęt instalacyjny są chronione przed ciałami stałymi o średnicy większej niż 1 mm oraz przed wodą, która będzie miała wpływ na działanie urządzenia w ograniczonym stopniu. To szczególnie ważne na placach budowy, gdzie sprzęt narażony jest na pył, brud oraz wilgoć. W praktyce oznacza to, że urządzenia z klasą IP 44 mogą być używane w warunkach, gdzie może wystąpić kontakt z wodą, na przykład w przypadku deszczu. Taki stopień ochrony jest zalecany w normach ISO oraz IEC, które regulują bezpieczeństwo i niezawodność urządzeń elektrycznych. W kontekście budowy, zastosowanie takich urządzeń minimalizuje ryzyko awarii, a także zapewnia bezpieczeństwo użytkowników i personelu. Przykładem mogą być skrzynki elektryczne, które są używane do zasilania narzędzi i maszyn na otwartej przestrzeni, gdzie ochrona przed wodą i kurzem jest kluczowa dla ich prawidłowego funkcjonowania.

Pytanie 23

Jak zastosowanie w instalacji puszek rozgałęźnych o stopniu ochrony IP 43 zamiast wymaganych w projekcie o stopniu ochrony IP44 wpłynie na jej jakość?

A. Zmniejszy się odporność na pył.

B. Poprawi się klasa izolacji.

C. Poprawi się klasa ochrony.

D. Zmniejszy się odporność na wilgoć.

Dobra robota, że zwróciłeś uwagę na wybór puszek rozgałęźnych z IP 43. Wiesz, że to gorsza opcja w porównaniu do IP 44? IP oznacza, jak dobrze urządzenie radzi sobie z wodą i innymi nieprzyjemnościami. W przypadku IP 43, ochrona przed wilgocią nie jest zbyt silna, więc urządzenia mogą być narażone na wodne mgły, ale nie na krople wody spadające pod kątem. W przeciwieństwie do tego, IP 44 to lepsza opcja, jeśli chodzi o odporność na wilgoć, co jest super ważne w miejscach jak łazienki czy piwnice. Tak naprawdę, dobierając odpowiednie puszki, nie tylko dbamy o bezpieczeństwo, ale też o długość życia całej instalacji elektrycznej. Wybór elementów z właściwą klasą ochrony ma ogromny wpływ na to, jak system będzie działał i zmniejsza ryzyko różnych awarii związanych z wilgocią.

Pytanie 24

Jaki stopień ochrony powinien posiadać silnik trójfazowy eksploatowany w pomieszczeniu narażonym na wybuch?

A. IP34

B. IP11

C. IP00

D. IP56

Stopień ochrony IP56 oznacza, że urządzenie jest całkowicie chronione przed kurzem oraz odporne na silne strumienie wody. W kontekście silnika trójfazowego pracującego w pomieszczeniu zagrożonym wybuchem, taki stopień ochrony jest kluczowy, ponieważ zanieczyszczenia i wilgoć mogą negatywnie wpływać na jego wydajność oraz bezpieczeństwo. W przypadku zastosowań w strefach Ex, gdzie występują substancje łatwopalne, zgodność z normami takimi jak ATEX czy IECEx staje się obowiązkowa. Zastosowanie silnika z odpowiednim stopniem ochrony, jak IP56, minimalizuje ryzyko uszkodzeń oraz potencjalnych wybuchów. Przykładem może być użycie takich silników w przemysłach chemicznych, gdzie nie tylko trzeba dbać o bezpieczeństwo, ale także o ciągłość procesów produkcyjnych. Warto również pamiętać o regularnych przeglądach technicznych, które pozwalają na wczesne wykrywanie ewentualnych problemów związanych z ochroną przed pyłem i wodą.

Pytanie 25

Który z wymienionych aparatów łączeniowych niskiego napięcia przedstawiono na rysunku?

A. Rozłącznik izolacyjny z widoczną przerwą.

B. Wyłącznik małej mocy.

C. Łącznik silnikowy bez zabezpieczeń termicznych.

D. Odłącznik instalacyjny.

Poprawna odpowiedź to rozłącznik izolacyjny z widoczną przerwą. Urządzenie to charakteryzuje się możliwością wizualnej kontroli stanu przerwy izolacyjnej, co jest istotne w kontekście prac konserwacyjnych oraz serwisowych. Rozłączniki izolacyjne są kluczowe w systemach elektrycznych, ponieważ zapewniają bezpieczne odłączenie obwodów, co umożliwia bezpieczną pracę personelu przy konserwacji instalacji. Dzięki przezroczystej obudowie użytkownik może szybko ocenić, czy przerwa jest widoczna, co stanowi istotny element w procedurach oceny ryzyka. Stosowanie rozłączników izolacyjnych z widoczną przerwą jest zgodne z normami bezpieczeństwa, takimi jak normy IEC 60947, które regulują wymagania dotyczące aparatury łączeniowej. W praktyce, rozłączniki te są szeroko stosowane w obiektach przemysłowych oraz w instalacjach budowlanych, gdzie niezbędne jest zapewnienie maksymalnego bezpieczeństwa w przypadku pracy z instalacjami elektrycznymi.

Pytanie 26

Który z przedstawionych na rysunkach przewodów przeznaczony jest do wykonywania instalacji mieszkaniowej wtynkowej?

A. A.

B. D.

C. C.

D. B.

Przewód z rysunku C sprawdzi się do instalacji elektrycznej w mieszkaniu. Jest zrobiony z dobrych materiałów i ma odpowiednią izolację z tworzyw sztucznych. Dzięki temu jest odporny na różne warunki atmosferyczne i uszkodzenia. Używanie takich przewodów w mieszkaniach jest zgodne z normami, takimi jak PN-IEC 60364, które mówią o bezpieczeństwie i ochronie przed prądem. W praktyce często można je spotkać przy gniazdkach i oświetleniu, bo są naprawdę niezbędne w każdej instalacji elektrycznej. Wybór odpowiedniego przewodu to kluczowa sprawa dla bezpieczeństwa. Powinny być też dobrze oznakowane i spełniać wymogi dotyczące przepływu prądu, co ma znaczenie dla efektywności energetycznej i zmniejsza ryzyko awarii.

Pytanie 27

Jaki sprzęt gaśniczy powinien zostać użyty do gaszenia pożaru w rozdzielnicy elektrycznej, której nie można odłączyć od zasilania?

A. Tłumicę

B. Hydronetkę

C. Gaśnicę proszkową

D. Gaśnicę płynową

Gaśnica proszkowa jest najskuteczniejszym narzędziem do gaszenia pożarów, które mają miejsce w obszarze rozdzielnic elektrycznych, zwłaszcza gdy nie można ich wyłączyć spod napięcia. Działa na zasadzie przerwania reakcji chemicznej, a jej proszek gaśniczy skutecznie tłumi ogień, nie przewodząc prądu elektrycznego. W przypadku pożaru rozdzielnicy elektrycznej, klasyfikowanego jako pożar klasy C, gaśnice proszkowe są rekomendowane przez normy PN-EN 2 oraz PN-EN 3, które określają środki gaśnicze odpowiednie do różnych rodzajów pożarów. Użycie gaśnicy proszkowej nie tylko minimalizuje ryzyko porażenia prądem, ale także nie powoduje uszkodzeń sprzętu elektrycznego, co jest kluczowe w przypadkach, gdy urządzenia muszą pozostać w ruchu. Przykłady zastosowania obejmują sytuacje w zakładach przemysłowych, gdzie pożar rozdzielnicy może prowadzić do poważnych strat materialnych, a zastosowanie odpowiednich środków gaśniczych jest kluczowe dla szybkiej reakcji oraz minimalizacji strat.

Pytanie 28

Podczas pracy szlifierka kątowa nagle przestała działać. Ustalono, że nie jest to spowodowane brakiem zasilania. Aby zlokalizować awarię, należy odłączyć napięcie, a następnie

A. ocenić stan szczotek

B. zmierzyć rezystancję izolacji kabla zasilającego

C. sprawdzić rezystancję przewodu ochronnego

D. zmierzyć temperaturę uzwojenia stojana

Pytanie dotyczy lokalizacji usterki w szlifierce kątowej, która zatrzymała się w czasie pracy. Podczas takiej diagnozy nie można pominąć fundamentalnych funkcji silnika, które są kluczowe dla jego prawidłowego działania. Mierzenie rezystancji żyły ochronnej jest istotne w kontekście bezpieczeństwa, ale nie pomoże w ustaleniu przyczyny zatrzymania się urządzenia. Żyła ochronna jest odpowiedzialna za przewodzenie prądu w razie awarii i nie ma bezpośredniego wpływu na funkcjonowanie silnika. Sprawdzanie temperatury uzwojenia stojana również nie jest kluczowe w tym przypadku, ponieważ przegrzanie silnika zazwyczaj prowadzi do jego zniszczenia, a nie do natychmiastowego zatrzymania. Mierzenie rezystancji izolacji przewodu zasilającego jest istotne, jednak w kontekście nagłego zatrzymania maszyny, nie uwzględnia to przyczyny problemu. Głównym błędem w myśleniu jest tu skupienie się na aspektach bezpieczeństwa i ogólnej konserwacji, zamiast na specyficznych elementach, które mogą prowadzić do nagłego zatrzymania silnika, jak właśnie szczotki. Powinno to podkreślać znaczenie szczegółowej analizy problemów z urządzeniami elektrycznymi, gdzie każda część i jej stan mają kluczowe znaczenie dla funkcjonowania całości.

Pytanie 29

W układzie pomiarowym, którego schemat przedstawiono na rysunku, zmierzono rezystancje między poszczególnymi żyłami kabla a ziemią. W pozycji 1 przełącznika megaomomierz wskazywał wartość bliską zeru, a w pozycjach 2 i 3 wartości około 1000 MΩ. Które uszkodzenie występuje w kablu?

A. Zwarcie między żyłą 2 a ziemią.

B. Przerwa w żyle 1.

C. Przerwy w żyłach 2 i 3.

D. Zwarcie między żyłą 3 a ziemią.

Przerwy w żyłach 2 i 3 są wynikiem wysokiej rezystancji zmierzonej przez megaomomierz, co wskazuje na brak ciągłości przewodów. Wartości bliskie zeru w pozycji 1 sugerują, że żyła 1 jest zwarcia z ziemią, co jest poważnym uszkodzeniem, ponieważ może prowadzić do niebezpiecznych warunków pracy. W przypadku przerw w żyłach 2 i 3, ich wysoka rezystancja (>1000 MΩ) oznacza, że przewody te są nieaktywne, co jest istotne w układach zasilających, gdzie każda żyła musi być sprawna, aby zapewnić bezpieczeństwo i niezawodność. Praktyczne zastosowanie tej wiedzy polega na regularnej konserwacji układów elektrycznych oraz zastosowaniu odpowiednich technik pomiarowych w celu diagnostyki. Standardy branżowe, takie jak IEC 60364, wskazują na konieczność przeprowadzania regularnych pomiarów rezystancji izolacji, aby zminimalizować ryzyko awarii systemów elektrycznych. Zrozumienie takich pomiarów pozwala na optymalne zarządzanie bezpieczeństwem oraz efektywnością instalacji elektrycznych.

Pytanie 30

które z poniższych stwierdzeń dotyczących działania silnika bocznikowego prądu stałego wskazuje na występującą w nim nieprawidłowość?

A. Prędkość obrotowa wirnika na biegu jałowym jest wyższa od prędkości znamionowej

B. Natężenie prądu w obwodzie wzbudzenia jest niższe niż w obwodzie twornika

C. Prędkość obrotowa wirnika rośnie przy osłabieniu wzbudzenia

D. Natężenie prądu w obwodzie wzbudzenia przekracza to w obwodzie twornika

W analizowanych stwierdzeniach, błędne odpowiedzi mogą wynikać z nieporozumień dotyczących podstawowych zasad działania silników bocznikowych prądu stałego. Prąd w obwodzie wzbudzenia nie powinien być mniejszy niż w obwodzie twornika, ponieważ może to sugerować niedostateczne wzbudzenie, co prowadzi do zmniejszenia momentu obrotowego i osłabienia pracy silnika. Prędkość obrotowa wirnika wzrasta przy osłabieniu wzbudzenia, co jest zjawiskiem typowym dla silników prądu stałego, ale nie powinno być to mylone z normalnym działaniem. W rzeczywistości, obniżenie wzbudzenia prowadzi do zwiększenia prędkości obrotowej, ale również może prowadzić do niestabilności w pracy silnika i zwiększonego ryzyka przegrzania. Jednocześnie prędkość obrotowa na biegu jałowym nie powinna przekraczać prędkości znamionowej, ponieważ może to skutkować niewłaściwym działaniem silnika i potencjalnym uszkodzeniem komponentów. Kluczowe jest, aby operatorzy silników elektrycznych zrozumieli te zależności oraz systematycznie monitorowali parametry silnika, aby unikać sytuacji mogących prowadzić do awarii. Zrozumienie tych zasad jest niezbędne dla uzyskania efektywności oraz długowieczności systemów napędowych.

Pytanie 31

Przedstawiony amperomierz jest przygotowany do pomiaru prądu

A. pobieranego z sieci przez spawarkę transformatorową.

B. sterującego tyrystorem mocy.

C. wyjściowego prądnicy synchronicznej.

D. rozruchu silnika szeregowego prądu stałego.

Amperomierz przedstawiony na zdjęciu to urządzenie cęgowe, które umożliwia pomiar prądu w obwodach elektrycznych bez konieczności ich rozłączania. W przypadku rozruchu silnika szeregowego prądu stałego, prąd rozruchowy może osiągać wartości znacznie wyższe niż nominalne, co może prowadzić do uszkodzenia silnika, jeśli nie zostanie odpowiednio monitorowane. Amperomierz cęgowy jest idealnym rozwiązaniem w takich sytuacjach, ponieważ pozwala na szybki i bezinwazyjny pomiar prądu bez zakłócania pracy urządzenia. Zastosowanie tego typu mierników jest szczególnie istotne w przemyśle, gdzie ochrona urządzeń przed przeciążeniem jest kluczowa dla ich niezawodności i długowieczności. Dobrą praktyką w monitorowaniu prądów rozruchowych jest stosowanie cęgów pomiarowych zgodnych z normami PN-EN 61010, co zapewnia bezpieczeństwo i dokładność pomiarów.

Pytanie 32

Które z wymienionych działań podczas instalacji elektrycznych do 1 kV wymagają wydania polecenia?

A. Związane z ochroną urządzeń przed zniszczeniem

B. Okresowe, określone w planie przeglądów

C. Związane z ochroną zdrowia i życia ludzi

D. Codzienne, wskazane w instrukcji eksploatacji

Odpowiedzi sugerujące, że codzienne czynności związane z instalacjami elektrycznymi do 1 kV, ratowanie urządzeń przed zniszczeniem oraz ratowanie zdrowia i życia ludzkiego nie wymagają wydania polecenia, opierają się na nieporozumieniach dotyczących procedur bezpieczeństwa. Codzienne działania powinny być realizowane zgodnie z instrukcjami eksploatacyjnymi, które mogą zawierać wytyczne dotyczące bezpieczeństwa, jednak nie zwalniają one z obowiązku dokumentacji i formalności. Ratowanie urządzeń przed zniszczeniem nie oznacza, że można działać bez uprzedniego zlecenia; wręcz przeciwnie, wszelkie działania powinny być dokładnie zaplanowane i zatwierdzone w celu uniknięcia dodatkowych szkód. Z kolei ratowanie zdrowia i życia ludzkiego, choć jest najwyższym priorytetem, również wymaga odpowiedniego zarządzania, aby działania podejmowane w sytuacjach awaryjnych były skuteczne i zgodne z procedurami wytycznymi. W praktyce, brak formalnego wydania polecenia może prowadzić do chaosu oraz niebezpieczeństwa w sytuacjach, które wymagają precyzyjnych działań i koordynacji. Należy pamiętać, że zgodność z procedurami i standardami jest kluczowa dla zapewnienia bezpieczeństwa i skuteczności działań w obszarze elektryki.

Pytanie 33

Jakie oznaczenie ma elektryczny silnik, który jest przeznaczony do pracy cyklicznej w trybie: 4 minuty – działanie, 6 minut – przerwa?

A. S3 60%

B. S3 40%

C. S2 40

D. S2 60

Silnik elektryczny oznaczony jako S3 40% jest przeznaczony do pracy przerywanej, w której cykl składa się z fazy pracy i przerwy. W tym przypadku cykl trwa 10 minut, z czego 4 minuty to czas pracy, a 6 minut to przerwa. Oznaczenie S3 40% informuje, że silnik może pracować w tym trybie przez 40% swojego cyklu, co odpowiada 4 minutom pracy w ciągu 10 minut. To zastosowanie jest typowe dla silników, które nie muszą pracować ciągle, ale muszą być aktywne przez określony czas w cyklu. Przykładem zastosowania mogą być wentylatory, pompy czy inne maszyny, które nie wymagają stałej pracy. W praktyce wykorzystanie silników S3 znacząco wpływa na wydajność energetyczną oraz żywotność urządzenia, ponieważ zmniejsza obciążenie termiczne oraz zużycie komponentów silnika. Warto również zwrócić uwagę na normy IEC 60034-1, które regulują klasyfikację silników elektrycznych, co pozwala na lepsze zrozumienie ich przeznaczenia i możliwości.

Pytanie 34

Jak wymiana uzwojenia pierwotnego na inne, wykonane z drutów nawojowych o podwójnym przekroju i tej samej liczbie zwojów, wpłynie na działanie transformatora, przy zachowanym uzwojeniu wtórnym?

A. Zmaleje napięcie na końcówkach uzwojenia wtórnego

B. Zredukuje się moc pobierana z transformatora

C. Wzrasta napięcie na końcówkach uzwojenia wtórnego

D. Zwiększy się efektywność transformatora

Zrozumienie wpływu zmiany uzwojenia transformatora na jego parametry pracy wymaga przemyślenia kilku kluczowych aspektów. Zmiana uzwojenia pierwotnego na druty o większym przekroju nie prowadzi do zmniejszenia mocy pobieranej z transformatora, ponieważ moc pobierana przez transformator zależy głównie od obciążenia podłączonego do uzwojenia wtórnego oraz od napięcia i prądu w uzwojeniu pierwotnym. Zmiana przekroju drutu nie wpływa na zjawisko obciążenia, a zatem moc pozostaje na poziomie wymaganym przez odbiornik. Odpowiedź dotycząca zmniejszenia napięcia na zaciskach uzwojenia wtórnego jest także błędna, ponieważ napięcie wtórne w transformatorze zależy od stosunku liczby zwojów uzwojenia pierwotnego do wtórnego, a nie od przekroju drutów. Zwiększenie przekroju drutu może prowadzić do mniejszych strat w uzwojeniu, ale nie zmienia samego napięcia. W przypadku zwiększenia przekroju drutów, nie jest możliwe zwiększenie napięcia na zaciskach uzwojenia wtórnego, ponieważ napięcie jest determinowane przez stosunek zwojów, a nie przez ich przekrój. Zrozumienie tych zasad jest kluczowe w kontekście projektowania i eksploatacji transformatorów, aby nie wprowadzać zamieszania w doborze parametrów technicznych i ich wpływu na efektywność energetyczną.

Pytanie 35

Do zabezpieczenia silnika, którego parametry znamionowe zamieszczono w ramce, należy wybrać wyłącznik silnikowy o oznaczeniu fabrycznym

Silnik 3^~ Typ MAS063-2BA90-Z

0,25 kW 0,69 A Izol. F

IP54 2755 obr/min cosφ 0,81

400 V (Y) 50 Hz

A. MMS-32S – 4A

B. PKZM01 – 0,63

C. PKZM01 – 1

D. MMS-32S – 1,6A

Wybór niewłaściwego wyłącznika silnikowego może prowadzić do poważnych szkód zarówno w urządzeniu, jak i w sieci zasilającej. Odpowiedzi MMS-32S – 4A oraz MMS-32S – 1,6A są nieodpowiednie, ponieważ prądy znamionowe tych wyłączników są znacznie wyższe niż prąd znamionowy silnika wynoszący 0,69 A. Użycie wyłącznika o zbyt wysokim prądzie znamionowym skutkuje brakiem efektywnego zabezpieczenia przed przeciążeniem, co może prowadzić do uszkodzenia silnika w przypadku wystąpienia nieprawidłowości w układzie. Wyłącznik PKZM01 – 0,63, mimo że jest bliski prądu znamionowego, również nie jest optymalny, gdyż jego prąd znamionowy jest niższy od wymaganej normy, co może skutkować fałszywym wyłączeniem. W praktyce, niewłaściwy dobór wyłącznika może być wynikiem braku zrozumienia zasad działania zabezpieczeń elektrycznych oraz niewłaściwej analizy charakterystyki obciążenia. Standardy branżowe, takie jak IEC 60947-4-1, podkreślają, jak istotne jest precyzyjne dobieranie parametrów wyłączników, aby zapewnić nie tylko ochronę urządzeń, ale także bezpieczeństwo użytkowników oraz trwałość całej instalacji elektrycznej.

Pytanie 36

W łazience mieszkania konieczna jest wymiana uszkodzonej oprawy oświetleniowej, która znajduje się w odległości 30 cm od strefy prysznica. Jaki minimalny stopień ochrony powinna posiadać nowa oprawa?

A. IPX2

B. IPX4

C. IPX7

D. IPX1

Wybór oprawy oświetleniowej o stopniu ochrony IPX4 jest prawidłowy, ponieważ oznaczenie to wskazuje na odporność na zachlapania wodą z dowolnego kierunku. W łazienkach, zwłaszcza w strefie bliskiej prysznica, gdzie występuje ryzyko kontaktu z wodą, stosowanie opraw z odpowiednim stopniem ochrony jest kluczowe dla zapewnienia bezpieczeństwa użytkowników oraz trwałości urządzeń. W strefach, gdzie woda może być w bezpośrednim kontakcie z oprawą, takie jak odległość 30 cm od kabiny prysznicowej, zaleca się stosowanie opraw o stopniu ochrony co najmniej IPX4. Przykłady zastosowania opraw oświetleniowych IPX4 obejmują nie tylko łazienki, ale również inne pomieszczenia narażone na wilgoć, takie jak kuchnie czy piwnice. Dobre praktyki sugerują również regularne kontrole stanu technicznego opraw oraz ich właściwą konserwację, aby zminimalizować ryzyko awarii i zapewnić długotrwałe użytkowanie.

Pytanie 37

Przygotowując miejsce do przeprowadzania badań odbiorczych trójfazowego silnika indukcyjnego o parametrach: UN = 230/400 V, PN = 4 kW, należy, oprócz wizualnej inspekcji i analizy stanu izolacji uzwojeń, uwzględnić między innymi realizację pomiarów

A. drgań

B. izolacji łożysk

C. charakterystyki stanu jałowego

D. rezystancji uzwojeń

Pomiar rezystancji uzwojeń silnika indukcyjnego jest kluczowym etapem w diagnostyce stanu technicznego tego urządzenia. Wartość rezystancji uzwojeń pozwala ocenić ich stan, a także zidentyfikować ewentualne uszkodzenia. W praktyce, pomiar ten powinien być przeprowadzany zgodnie z normami, takimi jak PN-EN 60034-1, które określają metody badania właściwości elektrycznych maszyn elektrycznych. Rezystancja uzwojeń wpływa na straty mocy, a ich zbyt wysoka wartość może wskazywać na problemy z przewodami lub złączeniami. Regularne monitorowanie rezystancji uzwojeń umożliwia wczesne wykrywanie problemów, co jest kluczowe dla utrzymania efektywności energetycznej i niezawodności pracy maszyny. W praktyce, wartości rezystancji uzwojeń porównuje się z danymi producenta oraz z wynikami pomiarów z przeszłości, co pozwala na identyfikację trendów i potencjalnych zagrożeń dla pracy silnika.

Pytanie 38

Który z podanych sposobów ochrony przed porażeniem elektrycznym pełni rolę zabezpieczenia dodatkowego w przypadku uszkodzenia instalacji elektrycznych niskonapięciowych?

A. Ochronne miejscowe połączenia wyrównawcze

B. Separacja elektryczna odbiornika

C. Umieszczenie części czynnych poza zasięgiem ręki

D. Podwójna lub wzmocniona izolacja elektryczna

Odpowiedzi takie jak podwójna lub wzmocniona izolacja elektryczna, separacja elektryczna odbiornika oraz umieszczenie części czynnych poza zasięgiem ręki, są istotnymi elementami ochrony przeciwporażeniowej, lecz nie spełniają roli uzupełniającej w kontekście uszkodzeń w instalacjach niskonapięciowych. Podwójna lub wzmocniona izolacja może rzeczywiście skutecznie chronić przed porażeniem, jednak w przypadku jej uszkodzenia nie zapewnia dodatkowej ochrony, ponieważ nie ma możliwości odprowadzenia prądu do ziemi. Separacja elektryczna, polegająca na oddzieleniu odbiornika od źródła zasilania, może zredukować ryzyko, ale nie eliminuje go całkowicie i nie zapewnia dodatkowego zabezpieczenia w przypadku awarii izolacji. Umieszczenie części czynnych poza zasięgiem ręki to praktyka prewencyjna, która ma na celu zminimalizowanie ryzyka dostępu do niebezpiecznych elementów, jednak nie odpowiada na sytuacje, gdy dojdzie do awarii systemu. Kluczowym błędem w myśleniu jest skupienie się na pojedynczych metodach ochrony, zamiast na kompleksowym podejściu do bezpieczeństwa elektrycznego. Właściwe wdrożenie połączeń wyrównawczych, zgodnie z normami EN 61140, ma fundamentalne znaczenie w kontekście całościowego bezpieczeństwa instalacji elektrycznych.

Pytanie 39

Który z wymienionych parametrów silnika indukcyjnego klatkowego można zmierzyć za pomocą przyrządu przedstawionego na rysunku?

A. Rezystancję izolacji uzwojenia stojana.

B. Rezystancję izolacji uzwojenia wirnika.

C. Rezystancję uzwojenia stojana.

D. Rezystancję uzwojenia wirnika.

Wybór rezystancji uzwojenia stojana jako prawidłowej odpowiedzi jest uzasadniony, ponieważ przyrząd przedstawiony na rysunku, czyli miernik LCR, jest specjalistycznym narzędziem wykorzystywanym w pomiarach parametrów elektrycznych obwodów. Miernik ten pozwala na dokładne mierzenie rezystancji, indukcyjności oraz pojemności, co czyni go idealnym do oceny uzwojeń silników elektrycznych. W kontekście silnika indukcyjnego klatkowego, pomiar rezystancji uzwojenia stojana jest kluczowy dla oceny wydajności i sprawności silnika. Przykładem zastosowania takiego pomiaru jest diagnostyka potencjalnych uszkodzeń uzwojeń, co może pomóc w wczesnym wykrywaniu problemów, które mogłyby prowadzić do awarii silnika. Dobre praktyki w branży wymagają regularnych pomiarów tych parametrów w celu zapewnienia niezawodności pracy urządzeń elektrycznych.

Pytanie 40

Jaka jest przyczyna pojawiających się zakłóceń RTV w czasie pracy jednofazowego silnika komutatorowego połączonego w układzie, którego schemat przedstawiono na rysunku?

A. Przerwa w cewce uzwojenia wzbudzenia.

B. Nadmierny luz w łożyskach.

C. Złe ustawienie szczotek.

D. Zbyt duża wartość rezystora regulacyjnego.

Nadmierny luz w łożyskach silnika komutatorowego może wpływać na jego ogólną wydajność, jednak nie jest bezpośrednią przyczyną zakłóceń RTV. Luz w łożyskach prowadzi głównie do zwiększonego tarcia oraz drgań, co w dłuższej perspektywie może uszkodzić silnik, ale nie generuje zakłóceń elektromagnetycznych związanych z pracą szczotek i komutatora. Przerwa w cewce uzwojenia wzbudzenia również nie jest bezpośrednio związana z zakłóceniami RTV, choć może prowadzić do niestabilnej pracy silnika. W przypadku cewki wzbudzenia, awaria skutkowałaby spadkiem wydajności silnika, co objawia się spadkiem mocy, ale nie dojdzie do emisji zakłóceń. Zbyt duża wartość rezystora regulacyjnego wpływa na przepływ prądu w obwodzie, co może powodować przegrzewanie się elementów, ale także nie jest przyczyną zakłóceń RTV. Wybierając metody diagnostyczne, ważne jest zrozumienie, że zakłócenia RTV są najczęściej związane z niewłaściwym stanem szczotek, a nie innymi problemami mechanicznymi czy elektrycznymi. Analiza przyczyn zakłóceń powinna zawsze uwzględniać każdy z tych aspektów, aby skutecznie zdiagnozować źródło problemu.

Rozpocznij nowy egzamin

Powrót do strony głównej
