Informacje o egzaminie:

Zawód: Technik pojazdów samochodowych
Kwalifikacja: MOT.02 - Obsługa, diagnozowanie oraz naprawa mechatronicznych systemów pojazdów samochodowych
Data rozpoczęcia: 14 maja 2026 23:50
Data zakończenia: 15 maja 2026 00:00

Egzamin zdany!

Wynik: 20/40 punktów (50,0%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 2

Z jakiego surowca produkowane są końcówki biegunowe akumulatora kwasowego?

A. Cyny

B. Mosiądzu

C. Ołowiu

D. Miedzi

Wybór mosiądzu, cyny lub miedzi na końcówki biegunowe akumulatora kwasowego jest nieodpowiedni, ponieważ te materiały nie wykazują takich właściwości elektrochemicznych jak ołów. Mosiądz, będący stopem miedzi i cynku, ma dobrą przewodność elektryczną, ale jest bardziej narażony na korozję w środowisku kwasowym, co może prowadzić do szybkiego zużycia i awarii. Cyna, mimo że jest odporna na korozję, ma znacznie gorsze właściwości przewodzenia prądu w porównaniu do ołowiu, co czyni ją niewłaściwym wyborem dla elementów akumulatora, które muszą efektywnie przewodzić prąd. Miedź, chociaż również przewodzi prąd znacznie lepiej niż cyna, jest podatna na utlenianie i tworzenie warstwy tlenków, co może prowadzić do zwiększonego oporu elektrycznego i obniżenia wydajności akumulatora. Wybór niewłaściwych materiałów na końcówki biegunowe może prowadzić do nieefektywności akumulatora, ograniczonej żywotności oraz problemów z jego działaniem. Dlatego kluczowe jest stosowanie materiałów, które nie tylko przewodzą prąd, ale także są odporne na działanie środowiska agresywnego, jakim jest elektrolit w akumulatorze kwasowym.

Pytanie 3

Pomiar dokonany sondą lambda w silniku o zapłonie iskrowym wskazuje na

A. zawartość siarki w spalinach

B. zawartość związków azotu w spalinach

C. stosunek powietrza do paliwa

D. zawartość tlenu w spalinach

Sonda lambda, znana również jako czujnik tlenu, odgrywa kluczową rolę w monitorowaniu i regulacji stosunku paliwa do powietrza w silnikach z zapłonem ZI. Jej głównym zadaniem jest pomiar zawartości tlenu w spalinach, co ma bezpośredni wpływ na efektywność spalania. Dzięki temu, system zarządzania silnikiem może dostosować ilość wtryskiwanego paliwa, co prowadzi do optymalizacji wydajności silnika oraz redukcji emisji szkodliwych substancji. Przykładowo, w standardach emisji Euro, silniki muszą spełniać określone normy dotyczące emisji tlenków azotu, węglowodorów i cząstek stałych, co stawia wysokie wymagania przed systemami diagnostycznymi, w tym sondami lambda. Utrzymanie prawidłowej pracy sondy λ jest więc niezbędne dla zachowania zgodności z normami ochrony środowiska oraz zapewnienia odpowiednich osiągów silnika.

Pytanie 4

Nadmierne zużycie opony w centralnej części wskazuje

A. na zbyt niskie ciśnienie w trakcie użytkowania

B. na zbyt wysokie ciśnienie w trakcie użytkowania

C. na uszkodzenie drutówki opony

D. na uszkodzenie barku bieżnika

Nadmierne zużycie opony w jej środkowej części jest charakterystycznym objawem zbyt wysokiego ciśnienia w oponie podczas eksploatacji. Kiedy ciśnienie powietrza przekracza zalecane wartości, opona ma tendencję do bardziej centralnego kontaktu z nawierzchnią, co prowadzi do zwiększonego zużycia w środkowej części bieżnika. W praktyce, aby uniknąć takich problemów, ważne jest regularne sprawdzanie ciśnienia w oponach, szczególnie przed dłuższymi podróżami. Odpowiednie ciśnienie nie tylko przedłuża żywotność opon, ale także zapewnia lepszą przyczepność i stabilność pojazdu. Zgodnie z wytycznymi producentów, ciśnienie opon powinno być kontrolowane co najmniej raz w miesiącu oraz przed każdą dłuższą trasą, co zapewnia bezpieczeństwo oraz efektywność energetyczną pojazdu.

Pytanie 5

Zastosowanie otwartego ognia w bezpośrednim sąsiedztwie z ładowanym akumulatorem stwarza ryzyko

A. zanieczyszczeniem

B. trucizną

C. wybuchem

D. zapłonem

Używanie otwartego ognia w bezpośredniej styczności z ładowanym akumulatorem zagraża wybuchem, ponieważ akumulatory, zwłaszcza te ołowiowe i litowo-jonowe, mogą uwalniać gazy, takie jak wodór, które są łatwopalne. W przypadku, gdy te gazy zetkną się z płomieniem, może dojść do zapłonu, a nawet eksplozji. Dobre praktyki bezpieczeństwa przewidują trzymanie akumulatorów z dala od źródeł ognia i ciepła, a także zapewnienie odpowiedniej wentylacji w pomieszczeniach, gdzie ładowane są akumulatory. Przykładem zastosowania tych zasad jest stosowanie akumulatorów w warsztatach, gdzie istotne jest unikanie sytuacji, które mogą prowadzić do niebezpieczeństwa. Zgodnie z normami bezpieczeństwa, należy również przestrzegać zasad przechowywania materiałów łatwopalnych w odpowiednich pojemnikach.

Pytanie 6

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 7

Która z przedstawionych na rysunkach żarówek może być stosowana jako źródło światła mijania i drogowego?

A. 3

B. 4

C. 1

D. 2

Wybór żarówki, która nie jest odpowiednia do pełnienia funkcji zarówno światła mijania, jak i drogowego, wskazuje na nieporozumienie dotyczące podstawowych zasad działania systemów oświetleniowych w pojazdach. Żarówki typu H1, H3 i H7, które często pojawiają się w kontekście oświetlenia samochodowego, mają jedną, ale nie dwie oddzielne żarniki. Oznacza to, że każda z tych żarówek może być używana wyłącznie do jednego rodzaju oświetlenia, co ogranicza ich funkcjonalność i wymusza na kierowcy konieczność zmiany żarówki w zależności od warunków drogowych. Taki wybór może prowadzić do niebezpiecznej sytuacji na drodze, gdyż kierowcy, którzy nie stosują odpowiednich źródeł światła, mogą oślepiać innych uczestników ruchu lub nie zapewniać sobie dostatecznej widoczności. Zrozumienie różnicy między typami żarówek i ich przeznaczeniem jest kluczowe dla dbania o bezpieczeństwo. Ponadto, niektóre z tych żarówek mogą nie spełniać odpowiednich norm europejskich czy innych standardów, co dodatkowo komplikuje sytuację. Właściwa edukacja w zakresie wyboru i stosowania żarówek samochodowych jest konieczna, aby uniknąć typowych błędów, które mogą prowadzić do wypadków oraz obniżenia komfortu jazdy.

Pytanie 8

Na rysunku jest przedstawiony sposób regulacji

A. zbieżności kół przednich.

B. kąta pochylenia sworznia zwrotnicy.

C. zbieżności kół tylnych.

D. kąta pochylenia koła.

Poprawna odpowiedź to zbieżność kół przednich, jak widać na rysunku. Główna rzecz, na którą trzeba zwrócić uwagę przy regulacji zbieżności to to, jak koła są ustawione względem osi pojazdu. Kiedy mechanik zmienia końcówki drążków kierowniczych, to zmienia też kąt, pod jakim koła stykają się z drogą. Prawidłowa zbieżność ma ogromne znaczenie, bo źle ustawione koła mogą szybko zjeść opony i pogorszyć prowadzenie auta. W praktyce to producenci pojazdów określają standardy regulacji, a mechanicy muszą korzystać z odpowiednich narzędzi, jak na przykład wskaźniki zbieżności, żeby wszystko było dobrze ustawione. Regularne sprawdzanie zbieżności kół jest bardzo wskazane, zwłaszcza po wymianie opon albo naprawach zawieszenia, bo to są najlepsze praktyki w branży.

Pytanie 9

Dioda prostownicza charakteryzuje się rezystancją równą R=0 Ω w kierunku przewodzenia oraz 1500 Ω w kierunku zaporowym. Te wyniki sugerują, że dioda jest

A. uszkodzona

B. obszarowo uszkodzona

C. sprawna

D. obszarowo sprawna

Wybór odpowiedzi sugerujących, że dioda jest sprawna, obszarowo uszkodzona lub obszarowo sprawna, nie uwzględnia kluczowych zasad dotyczących działania diod prostowniczych. W kontekście elektroniki, dioda sprawna powinna mieć zdolność do przewodzenia prądu w jednym kierunku, a w drugim kierunku powinna blokować jego przepływ. W przypadku pomiaru rezystancji, wartości 0 Ω w kierunku przewodzenia świadczą o braku przewodzenia, natomiast wysoka rezystancja w kierunku zaporowym powinna być znacznie wyższa, co wskazuje na nienaruszenie struktury diody. Obszarowe uszkodzenie diody może sugerować sytuacje, w których dioda nadal działa, ale jej parametry są ograniczone. Wybór odpowiedzi sugerujących, że dioda jest obszarowo sprawna, ignoruje fakt, że w przypadku wykrycia zerowej rezystancji w stanie przewodzenia dioda jest w rzeczywistości uszkodzona, co narusza podstawowe zasady działania półprzewodników. Należy również zauważyć, że niektóre pomiary mogą wprowadzać w błąd, dlatego warto stosować odpowiednie metody diagnostyczne oraz zrozumieć specyfikację techniczną komponentów, aby prawidłowo ocenić ich stan.

Pytanie 10

W układzie jak na rysunku wartość prądu I przepływającego przez rezystor R1 wynosi

A. 50 [mA].

B. 20 [mA].

C. 200 [mA].

D. 5 [mA].

Analizując podane odpowiedzi, możemy zauważyć kilka typowych błędów myślowych, które prowadzą do nieprawidłowych wyników. Odpowiedzi wskazujące na 50 mA, 200 mA i 20 mA mogą wynikać z błędnej analizy spadku napięcia na rezystorze lub niewłaściwego stosowania prawa Ohma. W przypadku rezystora R1, spadek napięcia wynosi 1V, a nie 5V czy 10V, co mogłoby sugerować większe wartości prądu. Użytkownicy mogą również pomylić jednostki miary, myśląc, że wartości podawane w miliamperach są wyższe, jeśli biorą pod uwagę inne elementy w obwodzie. Wartości takie jak 50 mA czy 200 mA mogłyby być poprawne, gdyby rezystancja była znacznie niższa, jednak w tym przypadku mamy rezystor o wartości 200Ω, co w połączeniu z 1V prowadzi do znacznie mniejszego prądu. Zrozumienie, że rezystancja ogranicza przepływ prądu, jest kluczowe. Dlatego istotne jest, aby dokładnie analizować warunki danego obwodu elektrycznego i unikać pochopnych wniosków. Uznawanie błędnych założeń może prowadzić do niebezpiecznych sytuacji w praktyce, dlatego zawsze warto podejść do analizy obwodów z należytą starannością.

Pytanie 11

Jakim urządzeniem przeprowadza się pomiar ciągłości połączeń?

A. watomierzem

B. woltomierzem

C. omomierzem

D. amperomierzem

Wybór innych narzędzi, takich jak woltomierz, watomierz czy amperomierz, w kontekście pomiaru ciągłości połączeń jest nieprawidłowy, ponieważ każde z tych urządzeń ma inne zastosowanie. Woltomierz służy do pomiaru napięcia elektrycznego, co oznacza, że nie jest w stanie bezpośrednio określić, czy obwód jest ciągły. Można go używać do oceny różnicy potencjałów, ale nie do oceny, czy obwód jest zamknięty. Watomierz z kolei mierzy moc elektryczną, co również nie ma związku z ciągłością obwodu. Amperomierz jest używany do pomiaru natężenia prądu, co w teorii mogłoby wskazywać na ciągłość, ale w praktyce wymaga obecności prądu, co oznacza, że nie jest użyteczny w sytuacjach, gdzie przerwanie w obwodzie może uniemożliwić przepływ prądu. Typowym błędem myślowym jest mylenie tych urządzeń i ich zastosowań, co może prowadzić do niewłaściwych interpretacji wyników pomiarów oraz poważnych problemów w instalacjach elektrycznych, dlatego kluczowe jest stosowanie odpowiednich narzędzi zgodnie z ich przeznaczeniem.

Pytanie 12

Na jaką odległość za zatrzymanym na autostradzie pojazdem powinien być ustawiony trójkąt ostrzegawczy?

A. 200 m

B. 300 m

C. 50 m

D. 100 m

Odpowiedź 100 m jest prawidłowa, ponieważ zgodnie z przepisami ruchu drogowego oraz zaleceniami dotyczącymi bezpieczeństwa, trójkąt ostrzegawczy powinien być ustawiony w odległości 100 metrów za unieruchomionym pojazdem na autostradzie. Ta odległość pozwala innym uczestnikom ruchu na odpowiednie przygotowanie się do zmiany sytuacji na drodze i zwiększa szansę na uniknięcie kolizji. W praktyce, ustawienie trójkąta w tej odległości daje kierowcom czas na reakcję, a także zapewnia widoczność ostrzeżenia w trudnych warunkach, takich jak noc czy mgła. Dodatkowo, na autostradach, gdzie prędkości pojazdów są znacznie wyższe niż w terenie zabudowanym, odpowiednie oznakowanie jest kluczowe dla bezpieczeństwa. Warto również zaznaczyć, że zgodnie z Kodeksem drogowym, nieprzestrzeganie tych zasad może skutkować mandatem. Zatem znajomość przepisów i ich praktyczne zastosowanie jest niezbędne dla każdego kierowcy.

Pytanie 13

Kierowca, organizując swoje miejsce pracy zgodnie z zasadami ergonomii, powinien zweryfikować i w razie potrzeby dostosować

A. fotel pasażera, lusterka i kierownicę

B. fotel kierowcy, lusterka i ciśnienie w ogumieniu

C. lusterka, ciśnienie w ogumieniu i zagłówek

D. fotel kierowcy, lusterka i kierownicę

Prawidłowa odpowiedź odnosi się do kluczowych elementów ergonomii w pojeździe, które mają bezpośredni wpływ na komfort i bezpieczeństwo kierowcy. Fotel kierowcy powinien być dostosowany do postury użytkownika, co umożliwia utrzymanie prawidłowej pozycji ciała podczas jazdy. Regulacja lusterka pozwala na minimalizację martwego pola oraz zapewnia optymalną widoczność, co jest istotne dla bezpieczeństwa na drodze. Kierownica, z kolei, powinna być dostosowana pod względem wysokości i kąta nachylenia, aby zapewnić kierowcy wygodną i naturalną pozycję dłoni. Dobre praktyki ergonomiczne sugerują, że niewłaściwe ustawienie tych elementów może prowadzić do zwiększonego zmęczenia, bólu pleców oraz ograniczenia zdolności reagowania na sytuacje na drodze. Dlatego przed rozpoczęciem jazdy kierowca powinien sprawdzić i dostosować te elementy, aby zapewnić sobie maksymalny komfort i bezpieczeństwo podczas prowadzenia pojazdu.

Pytanie 14

Jakiego typu skrzynia biegów dysponuje dwoma mechanicznymi sprzęgłami?

A. CVT

B. Manualna

C. Automatyczna

D. DSG

Skrzynia biegów DSG (Direct-Shift Gearbox) jest zaawansowanym typem automatycznej skrzyni biegów, która wykorzystuje dwa odrębne sprzęgła. Dzięki temu rozwiązaniu możliwe jest przełączanie biegów w sposób płynny i szybki, co znacząco poprawia osiągi pojazdu. W praktyce oznacza to, że gdy jeden bieg jest aktywny, drugi jest już przygotowany do zmiany, co minimalizuje czas potrzebny na przełączanie i eliminuje tradycyjny moment, w którym silnik traci moc. Skrzynie DSG są szeroko stosowane w nowoczesnych pojazdach, w tym w modelach Volkswagen, Audi i Škoda, gdzie łączą zalety manualnych i automatycznych skrzyń biegów, oferując wyższy komfort jazdy oraz lepsze osiągi. To rozwiązanie jest zgodne z aktualnymi standardami branżowymi, które promują efektywność i optymalizację pracy silnika.

Pytanie 15

W silniku V6 Common Rail 2,3 18V Turbo stwierdzono uszkodzenie połowy wtryskiwaczy oraz wszystkich świec żarowych. Na podstawie cennika określ, jaką kwotę zapłaci klient za zakup części i wymianę uszkodzonych elementów?

Lp.	Część/usługa	Wartość [zł]
1.	Świeca żarowa	100,00
2.	Wtryskiwacz	200,00
3.	Wymiana wtryskiwacza	20,00
4.	Wymiana świecy żarowej	40,00
5.	Kasowanie błędów za pomocą testera	50,00
6.	Jazda próbna	20,00

A. 2 170,00 zł.

B. 1 450,00 zł.

C. 1 570,00 zł.

D. 2 230,00 zł.

Wybór odpowiedzi 1 570,00 zł jest prawidłowy, ponieważ wszystkie koszty związane z naprawą silnika V6 Common Rail 2,3 18V Turbo zostały dokładnie uwzględnione w obliczeniach. Przy naprawie tego typu silników, kluczowe jest zrozumienie składowych kosztów: wtryskiwacze oraz świece żarowe mają duży wpływ na efektywność silnika. Koszt zakupu świec żarowych wynosi 600 zł, co jest zgodne z rynkowymi cenami tych elementów. Koszt zakupu wtryskiwaczy również wynosi 600 zł. Dodatkowo, opłaty za wymianę świec i wtryskiwaczy powinny być uwzględnione, w tym 240 zł za wymianę świec oraz 60 zł za wymianę wtryskiwaczy. Istotne są także dodatkowe koszty, takie jak kasowanie błędów (50 zł) oraz jazda próbna (20 zł). W sumie te wydatki wynoszą 1 570,00 zł. Prawidłowe przeprowadzenie tego typu naprawy jest kluczowe dla utrzymania wydajności i bezpieczeństwa pojazdu, a także dla zapewnienia zgodności z normami technicznymi i jakościowymi w branży motoryzacyjnej.

Pytanie 16

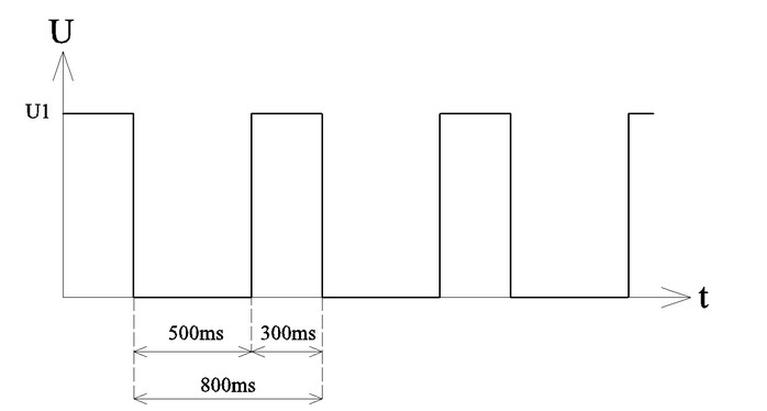

Na rysunku przedstawiono przebieg sygnału

A. współczynnika wypełnienia impulsu.

B. przepływomierza masowego.

C. MAP-sensora częstotliwościowego.

D. przepływomierza objętościowego.

Rysunek ilustruje przebieg sygnału impulsowego, który jest charakterystyczny dla różnych zastosowań w automatyce i inżynierii. Współczynnik wypełnienia impulsu jest kluczowym parametrem w systemach sterowania, ponieważ zapewnia kontrolę nad ilością energii dostarczanej do urządzenia. W przypadku sygnałów prostokątnych, współczynnik wypełnienia można obliczyć jako stosunek czasu trwania impulsu do całkowitego czasu cyklu, co w tym przypadku wynosi 500 ms/800 ms, co daje 0,625, czyli 62,5%. W praktyce, odpowiedni dobór współczynnika wypełnienia ma istotny wpływ na efektywność pracy silników, systemów oświetleniowych czy też w układach PWM (Pulse Width Modulation). Przykładowo, w zastosowaniach w elektronice mocy, zmieniając współczynnik wypełnienia, możemy kontrolować prędkość obrotową silnika DC, co jest zgodne z dobrymi praktykami inżynieryjnymi oraz standardami w obszarze automatyki. Warto również zauważyć, że niewłaściwe ustawienie współczynnika wypełnienia może prowadzić do problemów z przegrzewaniem się komponentów lub niestabilnością układów.

Pytanie 17

Wykonując pomiar kontrolny napięcia w sprawnym technicznie układzie sterowania przekaźnikiem przedstawionym na fragmencie schematu ideowego, woltomierz wskazuje wartość napięcia 12 V, co potwierdza, że

A. tranzystor Q1 jest w stanie zatkania.

B. przez cewkę przekaźnika płynie prąd sterowania.

C. tranzystor Q1 jest w stanie nasycenia.

D. dioda D1 jest w stanie przewodzenia.

Analiza stanu tranzystora Q1 w kontekście podanego pomiaru napięcia jest kluczowa dla zrozumienia działania układów elektronicznych. Stwierdzenie, że tranzystor Q1 jest w stanie nasycenia, jest błędne, ponieważ jego stan nasycenia oznaczałby, że przez cewkę przekaźnika płynie prąd, co skutkowałoby obniżeniem napięcia na cewce przekaźnika do wartości bliskiej zeru. Dlatego, w sytuacji gdy woltomierz wskazuje pełne napięcie zasilania (12 V), można jednoznacznie wykluczyć ten stan. Podobnie, stwierdzenie, że przez cewkę przekaźnika płynie prąd sterowania, również jest nieprawidłowe, gdyż dowodem na to jest pełne napięcie na cewce, co wskazuje na brak przepływu prądu. Wreszcie, głoszenie, że dioda D1 jest w stanie przewodzenia, jest błędne w obliczu pełnego napięcia na cewce, które nie pozwala na przewodzenie prądu przez cewkę i tym samym przez diodę. Te błędne koncepcje wynikać mogą z nieporozumienia dotyczącego podstaw działania tranzystorów i obwodów elektronicznych. W praktyce, znajomość zachowań urządzeń w różnych stanach roboczych, takich jak nasycenie, zatkanie czy przewodzenie, jest kluczowa dla właściwego projektowania i diagnozowania układów elektronicznych.

Pytanie 18

Jaka jest przybliżona wartość rezystancji włókna żarówki o parametrach 12 V/5W, działającej w obwodzie prądu stałego? P = U • I, U = I • R

A. 0,416 Ω

B. 28,8 Ω

C. 2,4 Ω

D. 41,6 Ω

Podczas analizy wartości rezystancji włókna żarówki, kluczowe jest zrozumienie relacji między mocą, napięciem i rezystancją. Wiele osób może błędnie wyliczyć rezystancję, pomijając kluczowe aspekty wzorów. Odpowiedzi takie jak 0,416 Ω, 2,4 Ω czy 41,6 Ω mogą wynikać z niepoprawnego stosowania wzorów bądź błędnego zrozumienia jednostek. Przykładowo, 0,416 Ω to zaniżona wartość, która nie uwzględnia całkowitego obciążenia żarówki, zaś 2,4 Ω może wynikać z błędnych założeń dotyczących obliczeń do rezystancji. Warto także zauważyć, że 41,6 Ω w kontekście tej żarówki to nadmierna wartość, która sugeruje, że rzeczywisty prąd przepływający przez obwód byłby zbyt niski, aby zaspokoić wymagania mocy. Zastosowanie poprawnych wzorów i zrozumienie zasad elektryczności jest kluczowe dla zapewnienia efektywności i bezpieczeństwa w projektowaniu obwodów elektrycznych. W praktyce, błędy w obliczeniach mogą prowadzić do niewłaściwego doboru komponentów, co może skutkować awarią lub nawet zagrożeniem pożarowym.

Pytanie 19

Pomiar wykonuje się za pomocą lampy stroboskopowej

A. podciśnienia w cylindrze

B. kąta wyprzedzenia zapłonu

C. natężenia oświetlenia

D. ciśnienia sprężania

Lampy stroboskopowe są narzędziami wykorzystywanymi w diagnostyce silników spalinowych do pomiaru kąta wyprzedzenia zapłonu. Działają one na zasadzie oświetlania obiektów z częstotliwością synchronizowaną z obrotami silnika, co pozwala na obserwację komponentów silnika w tzw. 'zwolnionym tempie'. W praktyce, lampy stroboskopowe są używane do monitorowania momentu zapłonu w silnikach, co jest kluczowe dla optymalizacji pracy silnika oraz osiągnięcia efektywności paliwowej. Właściwe wyprzedzenie zapłonu ma bezpośredni wpływ na moc oraz emisję spalin, dlatego normy takie jak Euro 5 i Euro 6 wymagają dokładnych pomiarów i regulacji tego parametru. Stosowanie lamp stroboskopowych jest standardem w warsztatach zajmujących się naprawą i regulacją silników, co potwierdza ich znaczenie w branży motoryzacyjnej.

Pytanie 20

Które narzędzia, przyrządy i płyny eksploatacyjne są niezbędne do wykonania czynności przeglądowych wymienionych w tabeli w pojeździe samochodowym z silnikiem ZS?

Lp.	Przegląd instalacji elektrycznej
1	Akumulator ¹⁾
2	Oświetlenie wnętrza
3	Oświetlenie zewnętrzne
4	Poduszki powietrzne¹⁾
5	Reflektory²⁾
6	Spryskiwacze³⁾
7	Świece¹⁾
8	Włączniki, wskaźniki, wyświetlacze
9	Wycieraczki
¹⁾ – pełna diagnostyka
²⁾ – bez regulacji ustawienia
³⁾ – uzupełnić płyn

A. Woda destylowana, tester akumulatorów, tester diagnostyczny, klucz do świec, płyn do spryskiwaczy, multimetr.

B. Multimetr, tester do akumulatorów, tester diagnostyczny, woda destylowana.

C. Aerometr, tester akumulatorów, tester diagnostyczny, klucz do świec, szczelinomierz.

D. Klucz do świec, woda destylowana, przyrząd do ustawiania świateł, tester diagnostyczny.

Wybór narzędzi i płynów eksploatacyjnych w odpowiedziach niepoprawnych często pomija kluczowe elementy wymagane do przeprowadzenia przeglądów pojazdu z silnikiem zapłonowym samoczynnym. Odpowiedź, która zawiera multimetr oraz tester akumulatorów, ale nie uwzględnia wody destylowanej, jest przykładem typowego błędu myślowego, ponieważ nie można zignorować potrzeby uzupełnienia płynów w akumulatorze, co jest niezbędne do zachowania jego sprawności. Ponadto, brak płynu do spryskiwaczy w niektórych odpowiedziach pokazuje niedostateczne zrozumienie znaczenia bezpieczeństwa na drodze, które jest kluczowe w każdych warunkach jazdy. Inne odpowiedzi, które wspominają o kluczu do świec, ale nie zawierają testerów diagnostycznych, również wskazują na niepełne podejście do diagnostyki pojazdu. Tester diagnostyczny jest niezbędny do pełnej oceny systemu elektrycznego pojazdu, a jego pominięcie może prowadzić do niewłaściwej oceny stanu technicznego pojazdu. W branży motoryzacyjnej ważne jest, aby zestaw narzędzi był kompletny i dostosowany do przepisów oraz standardów bezpieczeństwa, co zapewnia nie tylko sprawność pojazdu, ale także bezpieczeństwo jego użytkowania. Brak kluczowych elementów w odpowiedziach negatywnych może prowadzić do poważnych konsekwencji w trakcie użytkowania pojazdu, co podkreśla znaczenie dokładności w doborze narzędzi i płynów eksploatacyjnych.

Pytanie 21

Aby usunąć usterkę w panelu sterującym systemem klimatyzacji pojazdu, w celu zweryfikowania funkcjonowania naprawionego modułu, uszkodzony rezystor SMD, oznaczony na schemacie ideowym jako 3R3 / ±10%, można tymczasowo zastąpić dwoma rezystorami o wartości

A. 1,6 Ω / ±5% połączonymi równolegle

B. 6,8 Ω / ±5% połączonymi równolegle

C. 1.6 kΩ / ±5% połączonymi szeregowo

D. 6,8 kΩ / ±5% połączonymi równolegle

Odpowiedź 6,8 Ω / ±5% połączone równolegle jest poprawna, ponieważ połączenie dwóch rezystorów o tej wartości w konfiguracji równoległej pozwoli na uzyskanie odpowiedniej wartości impedancji zbliżonej do 3,3 Ω, co jest wartością nominalną uszkodzonego rezystora. Zgodnie z zasadami obliczania rezystancji w połączeniu równoległym, korzystamy z wzoru 1/R = 1/R1 + 1/R2. Dla dwóch identycznych rezystorów o wartości 6,8 Ω, wynikiem będzie 3,4 Ω - bliskie wymaganej wartości 3R3. Zastosowanie tej metody jest powszechną praktyką w elektronice, gdzie naprawy układów elektronicznych wymagają tymczasowego zastąpienia uszkodzonych komponentów. Użycie rezystorów SMD w układach sterowania klimatyzacją jest standardem, dlatego umiejętność precyzyjnego obliczenia wartości zastępczych jest niezbędna dla techników i inżynierów. Ponadto, stosowanie rezystorów o tolerancji ±5% zapewnia akceptowalne marginesy błędu, co jest istotne podczas testowania funkcji naprawionych modułów.

Pytanie 22

Szczotkotrzymacz w rozłożonym na części rozruszniku oznaczony jest numerem

A. 3.

B. 4.

C. 6.

D. 5.

Wybór innych numerów jako oznaczeń szczotkotrzymacza w rozruszniku wskazuje na nieporozumienie dotyczące struktury wewnętrznej tego elementu. Szczotkotrzymacz, jako element odpowiedzialny za stabilizację szczotek, musi być precyzyjnie umiejscowiony, aby zapewnić właściwy kontakt elektryczny z komutatorem. Odpowiedzi o numerach 4, 6 oraz 3 mogą sugerować niepełne zrozumienie, jak rozrusznik jest skonstruowany oraz jakie elementy odgrywają kluczowe role w jego działaniu. Przykładowo, numery 4 i 6 mogą kojarzyć się z innymi komponentami, które nie mają związku z utrzymywaniem szczotek w odpowiedniej pozycji. Typowym błędem jest mylenie funkcji różnych elementów, co prowadzi do wniosków, że inne numery mogą pełnić rolę szczotkotrzymacza, podczas gdy w rzeczywistości ich funkcje są całkowicie odmienne. Zrozumienie specyfiki poszczególnych elementów rozrusznika oraz ich wzajemnych interakcji jest kluczowe dla prawidłowej diagnostyki i naprawy układu rozruchowego pojazdu. Ważne jest, aby osoby zajmujące się naprawą samochodów były świadome tych różnic i umiały prawidłowo identyfikować poszczególne elementy w rozruszniku, aby unikać błędów w montażu oraz diagnostyce.

Pytanie 23

Multimetrem widocznym na rysunku można wykonać bezpośredni pomiar

A. pojemności własnej kondensatora elektrolitycznego.

B. reaktancji indukcyjnej dławika przeciwzakłóceniowego.

C. impedancji falowej przewodu antenowego samochodowego OR.

D. terminatorów na magistrali CAN.

Wybór odpowiedzi dotyczącej impedancji falowej przewodu antenowego samochodowego, reaktancji indukcyjnej dławika przeciwzakłóceniowego lub pojemności kondensatora elektrolitycznego wynika z nieporozumienia dotyczącego możliwości pomiarowych multimetru cyfrowego. Impedancja falowa, będąca wynikiem połączenia rezystancji, indukcyjności i pojemności, jest pojęciem stosowanym w kontekście fal elektromagnetycznych w transmisji sygnałów. Pomiar impedancji falowej wymaga specjalistycznych narzędzi, takich jak analizatory impedancji, które mogą wykonać pomiary w odpowiednich warunkach. W przypadku reaktancji indukcyjnej, pomiar ten zazwyczaj odbywa się przy użyciu innego rodzaju urządzenia, które może analizować zjawiska dynamiczne w obwodach prądu zmiennego. Podobnie, pomiar pojemności kondensatora elektrolitycznego wymaga multimetru z funkcją pomiaru pojemności, co nie jest standardem dla większości podstawowych multimetrów. Często mylnie zakłada się, że multimetr cyfrowy może zastąpić bardziej zaawansowane instrumenty pomiarowe, co prowadzi do błędnych interpretacji wyników. W związku z tym, zrozumienie ograniczeń narzędzi pomiarowych oraz umiejętność doboru odpowiednich przyrządów do konkretnych zadań pomiarowych są niezbędne dla prawidłowego wykonywania prac inżynieryjnych.

Pytanie 24

Po podaniu na wejście układu elektronicznego widocznego na rysunku sygnału sterującego o wartości 3 Vwzględem masy układu, woltomierz wskazuje wartość napięcia 11,95 V. Oznacza to, że

A. układ działa prawidłowo.

B. dioda D1 jest zwarta.

C. przez cewkę przepływa prąd sterowania.

D. układ jest uszkodzony.

Podanie sygnału sterującego o wartości 3 V powinno spowodować przewodzenie tranzystora T1, co aktywuje tranzystor T2 i tym samym zamyka obwód przekaźnika K1. Gdy wszystko działa prawidłowo, napięcie na przekaźniku powinno wynosić blisko 0 V, co wskazuje na pełne włączenie obwodu. W przypadku pomiaru napięcia o wartości 11,95 V, co jest znacznie wyższe niż oczekiwana wartość, możemy stwierdzić, że tranzystor T2 nie przewodzi, co sugeruje uszkodzenie układu. W praktyce, takie uszkodzenie może być wynikiem wielu czynników, w tym starzenia się komponentów, błędów w projektowaniu lub nieodpowiednich warunków pracy. Znajomość tych zależności jest kluczowa dla inżynierów pracujących z systemami elektronicznymi, bowiem pozwala na szybsze diagnozowanie problemów oraz ich eliminację, co jest zgodne z zasadami efektywnego zarządzania projektami inżynieryjnymi. W związku z tym, odpowiedź "układ jest uszkodzony" jest ostatecznie prawidłowa, a zrozumienie działania poszczególnych elementów układu jest kluczowe dla dalszej pracy w tej dziedzinie.

Pytanie 25

Oblicz całkowity wydatek na naprawę rozrusznika w samochodzie osobowym, jeśli czas realizacji usługi wynosi 4,5 godziny, wartość użytych materiałów to 96,00 PLN, a stawka za 1 roboczogodzinę to 90,00 PLN?

A. 501,00 PLN

B. 186,00 PLN

C. 204,50 PLN

D. 522,00 PLN

Wybór błędnych odpowiedzi często wynika z nieprecyzyjnego zrozumienia składników kosztów naprawy. Na przykład, jeśli ktoś obliczy tylko koszty materiałów lub błędnie oceni wartość roboczogodziny, wynik będzie znacznie zaniżony. Odpowiedzi takie jak 522,00 PLN mogą sugerować, że koszty pracy zostały zawyżone lub dodano nieistniejące opłaty. Odpowiedzi 204,50 PLN oraz 186,00 PLN mogą wynikać z mylnego założenia, że czas pracy jest krótszy lub koszt roboczogodziny jest niższy, co jest sprzeczne z rzeczywistością rynkową i standardami branżowymi. Wiele osób może również pomijać aspekt materiałów w swoich obliczeniach, co prowadzi do znacznych niedoszacowań. Ważne jest, aby podchodzić do kalkulacji z pełnym zrozumieniem wszystkich zmiennych wpływających na koszt naprawy, ponieważ takie błędy mogą prowadzić do niezadowolenia klientów oraz utraty zaufania do serwisu. Przejrzystość i dokładność w obliczeniach to kluczowe aspekty, które powinny być przestrzegane w każdej działalności związanej z usługami motoryzacyjnymi.

Pytanie 26

Który z wymienionych elementów nie może być regenerowany?

A. Poduszka powietrzna

B. Kompresor klimatyzacji

C. Wtryskiwacz paliwa

D. Alternator

Poduszka powietrzna to jedna z tych rzeczy, które naprawdę mogą uratować życie w razie wypadku. Działa tak, że jak jest zderzenie, to wypełnia się gazem w okamgnieniu, co pomaga zminimalizować obrażenia pasażerów. Warto wiedzieć, że w przeciwieństwie do alternatora czy wtryskiwacza, poduszka to jednorazówka – po aktywacji trzeba ją wymienić, żeby mieć pewność, że zadziała jak należy w przyszłości. Zgodnie z przepisami, każda poduszka powinna być wymieniana zaraz po wypadku, co jest naprawdę ważne dla bezpieczeństwa. Poza tym, dobrze jest, żeby wszyscy wiedzieli, jak działają poduszki powietrzne, bo ich funkcjonowanie zależy też od przeglądów i diagnostyki systemu bezpieczeństwa w samochodzie. Moim zdaniem, to kluczowa rzecz, żeby zawsze dbać o te elementy, bo mogą uratować życie.

Pytanie 27

W trakcie uruchamiania silnika spalinowego z zapłonem kompresji rozrusznik pobiera prąd w zakresie

A. 10 ÷ 100 A

B. 100 ÷ 1000 A

C. 0 ÷ 10 A

D. 1000 ÷ 10000 A

Podczas rozruchu silnika spalinowego z zapłonem samoczynnym, prąd pobierany przez rozrusznik rzeczywiście mieści się w zakresie 100 ÷ 1000 A. Taki wysoki prąd jest niezbędny, aby pokonać opory rozruchowe silnika oraz uruchomić go. W praktyce, przy rozruchu silnika o pojemności 2.0 L, rozrusznik może pobierać około 200-300 A. Warto przypomnieć, że podczas tego procesu kluczową rolę odgrywa zarówno konstrukcja elektryczna, jak i jakość akumulatora, który powinien być w stanie dostarczyć tak dużą moc. Standardy branżowe, takie jak ISO 60038, określają wymagania dotyczące napięcia roboczego akumulatorów, co ma bezpośredni wpływ na efektywność rozruchu. Stąd poprawna odpowiedź nie tylko odzwierciedla rzeczywisty stan rzeczy, ale także podkreśla znaczenie właściwego doboru komponentów elektrycznych w pojazdach.

Pytanie 28

Procedura sprawdzenia elektromechanicznego przekaźnika typu NO nie obejmuje pomiaru

A. rezystancji styków roboczych w stanie spoczynku.

B. wartości prądu płynącego przez styki robocze.

C. rezystancji zastępczej cewki elektromagnetycznej.

D. rezystancji styków roboczych w stanie załączenia.

Wiele osób wybierając odpowiedź dotyczącą pomiaru rezystancji cewki elektromagnetycznej lub rezystancji styków, kieruje się przekonaniem, że te testy nie są konieczne, bo przecież przekaźnik na pierwszy rzut oka wydaje się sprawny. W praktyce jednak, pomiar rezystancji cewki pozwala na szybkie wykrycie przerwy lub zwarcia – a to są najczęstsze awarie tego podzespołu. Z kolei rezystancja styków w stanie załączenia informuje o stanie powierzchni stykowej i ewentualnym nadmiernym zużyciu, co może skutkować spadkiem napięcia pod obciążeniem. W stanie spoczynku natomiast sprawdzamy, czy styki rzeczywiście są rozwarte i czy nie ma upływności, która w przyszłości mogłaby doprowadzić do niepożądanych zwarć. Prąd płynący przez styki robocze zależy już od całego obwodu, a nie tylko od przekaźnika, dlatego ten parametr nie jest przedmiotem rutynowego sprawdzania samego przekaźnika – to raczej kwestia diagnostyki eksploatacyjnej całej instalacji. Typowym błędem jest przekonanie, że wszystko, co da się zmierzyć na przekaźniku, powinno być sprawdzone – a przecież w serwisie liczy się czas i efektywność, więc mierzymy tylko to, co rzeczywiście pozwala ocenić sprawność urządzenia według branżowych wytycznych. Moim zdaniem warto zawsze wrócić do instrukcji producenta i standardów takich jak PN-EN 61810 – tam wyraźnie wskazano, co rzeczywiście należy kontrolować, żeby mieć pewność, że przekaźnik jest gotowy do eksploatacji. Pomijanie tych pomiarów może prowadzić do niepotrzebnych awarii, które w konsekwencji generują wyższe koszty i niepotrzebne przestoje w pracy instalacji. W praktyce technicznej dokładność i systematyczność podczas kontroli przekaźników naprawdę się opłaca.

Pytanie 29

Na podstawie danych przedstawionych w tabeli oceń całkowity koszt usunięcia usterki układu oświetlenia, jeżeli podczas kolizji doszło do uszkodzenia reflektora prawego, halogenów przeciwmgłowych oraz światła kierunkowskazu w błotniku. Po naprawie należy dokonać ustawienia reflektorów, sama naprawa zajmie 3 rbh pracy.

Lp.	Wartość jednostkowa części (podzespołu)	Cena [zł/szt.]
1.	Reflektor kompletny	300,00
2.	Reflektor przeciwmgłowy	150,00
3.	Lampa kierunkowskazu	100,00
-------	Wykonana usługa (czynność)
1.	Koszt 1 rbh pracy mechanika	50,00
2.	Regulacja reflektorów	50,00

A. 600,00 zł

B. 800,00 zł

C. 850,00 zł

D. 900,00 zł

Często popełnianym błędem przy tego typu zadaniach jest nieuwzględnianie wszystkich uszkodzonych elementów lub błędna interpretacja, ile rzeczywiście części wymaga wymiany. Z mojego doświadczenia wynika, że wiele osób zakłada, że skoro mowa o halogenach przeciwmgłowych (w liczbie mnogiej), to i tak wystarczy doliczyć koszt jednego elementu, a przecież w pojeździe zwykle występują dwa takie reflektory na przód. Jeżeli podczas kolizji zostały uszkodzone oba, koszt rośnie dwukrotnie. Licząc jedynie jeden halogen i pozostałe elementy, łatwo dojść do kwoty 750 czy 800 zł, ale to jest pułapka typowa dla pośpiechu i niezwracania uwagi na opis zdarzenia. Inna sprawa to nieuwzględnianie kosztu regulacji reflektorów po zakończeniu prac — to usługa wymagana przez standardy branżowe i bezpieczeństwo jazdy, a jej pominięcie prowadzi do zaniżenia końcowego kosztu. Zdarza się też, że ktoś zapomni policzyć roboczogodziny (w tym przypadku 3 x 50 zł) lub błędnie założy, że naprawa zajmuje mniej czasu. Z mojego punktu widzenia, takie zadania uczą myślenia całościowego i pokazują, ile szczegółów trzeba mieć na uwadze, żeby rzetelnie wycenić usługę. W praktyce warsztatowej klient oczekuje jasnego, pełnego kosztorysu, bez ukrytych dopłat — dlatego standardem jest sumowanie wszystkich elementów: części, robocizny i usług dodatkowych. W tym zadaniu pełna kwota to 900 zł, bo tylko wtedy uwzględniamy dwie sztuki halogenów, prawidłową liczbę roboczogodzin i niezbędną regulację reflektorów. Z mojego punktu widzenia każdy błąd w obliczeniach to nie tylko strata dla warsztatu, ale i ryzyko niezadowolenia klienta, a tego nikt nie lubi w branży.

Pytanie 30

Który z podzespołów układu zapłonowego wymaga okresowej kontroli lub wymiany?

A. Świece zapłonowe.

B. Sterownik silnika.

C. Cewka wysokiego napięcia.

D. Moduł układu zapłonowego.

Świece zapłonowe to element układu zapłonowego, który rzeczywiście wymaga regularnej kontroli i okresowej wymiany – i to jest wpisane w praktycznie każdy harmonogram serwisowy samochodu czy motocykla. Czemu? Bo zużycie elektrod świec, nagar czy przerwa iskrowa mają ogromny wpływ na sprawność zapłonu i pracę silnika. Z mojego doświadczenia nawet niewielkie zużycie świec może prowadzić do gorszego zapłonu mieszanki, spadku mocy, wyższego spalania i problemów z odpalaniem przy niskich temperaturach. Branżowe zalecenia mówią, żeby świece sprawdzać co 15-30 tys. km – choć zależy to od zaleceń producenta oraz typu świec (standardowe, platynowe, irydowe). W praktyce, kontrola stanu świec (czy nie są okopcone, czy nie mają pęknięć lub zbyt dużego nagaru) jest podstawą przy każdym większym przeglądzie. Fachowcy wiedzą, że świeca to nie tylko „iskra” – to także informacja o stanie silnika, bo na jej wyglądzie widać, czy silnik pracuje prawidłowo, czy mieszanka jest właściwa, czy nie ma problemów z olejem. Wymiana świec na czas to taka podstawa, która pozwala uniknąć poważniejszych awarii i utrzymać niskie spalanie – i tego bym się zawsze trzymał, nawet jeśli producent czasem wydłuża interwały. Dobre praktyki serwisowe mówią jasno: świeca zapłonowa to detal, ale bardzo kluczowy dla całego układu.

Pytanie 31

W celu sprawdzenia czujnika hallotronowego należy użyć

A. lampy stroboskopowej.

B. wakuometru.

C. oscyloskopu.

D. próbnika ciśnienia sprężania.

Wybór narzędzi takich jak wakuometr, lampa stroboskopowa czy próbnik ciśnienia sprężania do sprawdzenia czujnika hallotronowego jest niestety zupełnie nietrafiony z punktu widzenia elektrotechnicznego. Wakuometr służy do pomiaru podciśnienia, najczęściej w układach dolotowych silnika, by ocenić szczelność czy poprawność pracy zaworów. Lampa stroboskopowa z kolei wykorzystywana jest do ustawiania kąta zapłonu poprzez podświetlanie znaków na kole pasowym – to czysto mechaniczne zastosowanie, nie mające związku z sygnałami elektronicznymi. Próbniki ciśnienia sprężania służą ocenie stanu mechanicznego silnika, czyli szczelności cylindrów i pierścieni tłokowych. Kluczowym błędem jest tu mylenie charakterystyki czujnika hallotronowego, który działa na zasadzie zjawiska Halla – generując sygnał elektryczny pod wpływem pola magnetycznego, z urządzeniami mechanicznymi czy pneumatycznymi. Do analizy tego typu sygnałów konieczne jest narzędzie pozwalające obserwować przebiegi napięcia w czasie rzeczywistym, czyli właśnie oscyloskop. Często spotykam się z przeświadczeniem, że wystarczy dowolny miernik czy nawet narzędzie mechaniczne, by ocenić pracę czujnika, ale to nieprawda – bez analizy sygnału wyjściowego nie da się rzetelnie sprawdzić jego działania. Praktyczne doświadczenie pokazuje, że pomyłki biorą się z nieznajomości zasady działania czujnika Halla i braku zrozumienia różnicy między diagnostyką elektryczną a mechaniczną. Dlatego warto utrwalić sobie, że do czujników elektronicznych zawsze wybieramy narzędzia dedykowane do analizy sygnałów elektrycznych, a nie urządzeń mechanicznych czy pneumatycznych.

Pytanie 32

Tabela przedstawia pomiary parametrów akumulatorów. Który wynik pomiaru świadczy o częściowym naładowaniu akumulatora umożliwiającym eksploatację?

Pomiary akumulatorów
Wynik pomiaru	Gęstość elektrolitu [g/cm³]	Napięcie podczas obciążenia [V]
1	1,24	11,00
2	1,14	10,00
3	1,28	11,60
4	1,10	10,50

A. 2

B. 1

C. 3

D. 4

Analizując prezentowane wyniki pomiarów, można zauważyć kilka charakterystycznych problemów i nieporozumień często spotykanych przy ocenie stanu akumulatora. Warto zacząć od tego, że gęstość elektrolitu to parametr bezpośrednio świadczący o poziomie naładowania – im niższa gęstość, tym mniejszy stan naładowania. Dla prawidłowej i bezpiecznej eksploatacji akumulatora uznaje się, że gęstość powinna wynosić powyżej 1,20 g/cm³, natomiast napięcie mierzone pod obciążeniem nie powinno spadać poniżej 10,8 V (to taki branżowy minimum do rozruchu). Wskazanie wyniku, gdzie gęstość elektrolitu wynosi 1,14 lub 1,10, oznacza w praktyce, że akumulator jest już głęboko rozładowany i w codziennym użyciu taki stan może prowadzić do trwałego uszkodzenia ogniw. Napięcia rzędu 10,00 czy 10,50 V pod obciążeniem to wartości, przy których akumulator ma ogromne trudności z rozruchem silnika – w większości przypadków rozrusznik nawet nie zakręci, szczególnie zimą. Częstym błędem jest sugerowanie się tylko napięciem, bez uwzględnienia gęstości – tymczasem oba te parametry zawsze trzeba analizować razem. Z drugiej strony, wynik z gęstością 1,28 i napięciem 11,60 V wskazuje na w pełni naładowany i zdrowy akumulator, a pytanie dotyczyło stanu częściowego naładowania umożliwiającego eksploatację, a nie pełnej sprawności. Takie niuanse są bardzo istotne w praktyce warsztatowej, bo błędna interpretacja może prowadzić do niepotrzebnej wymiany akumulatora lub wystawienia pojazdu na ryzyko awarii. Moim zdaniem, najważniejsze to pamiętać, że akumulator nie musi być zawsze naładowany 'na maksa', ale nie może też spaść poniżej krytycznych wartości, bo wtedy zamiast zysków mamy tylko kłopoty.

Pytanie 33

W trakcie pomiaru napięcia na zaciskach bezpiecznika odczytano wartość 12,1 V, co potwierdza, że

A. bezpiecznik jest uszkodzony.

B. bezpiecznik jest zwarty.

C. przez moduł M/U przepływa prąd znamionowy.

D. blok układowy E1 zasilany jest napięciem 12,1 V.

Prawidłowa odpowiedź to ta, która mówi, że bezpiecznik jest zwarty. Dlaczego tak? Kiedy mierzysz napięcie na zaciskach bezpiecznika i widzisz praktycznie pełne napięcie zasilania – w tym przypadku 12,1 V – to oznacza, że przez bezpiecznik bez problemu płynie prąd, czyli element przewodzi, nie jest przerwany, nie ma żadnej straty napięcia na nim. Z praktycznego punktu widzenia bezpiecznik wtedy działa poprawnie, bo jego rezystancja praktycznie nie wpływa na obwód. W wielu instrukcjach serwisowych i materiałach dotyczących diagnostyki układów elektrycznych (np. normy branżowe w motoryzacji) podkreśla się, że taki wynik pomiaru świadczy o sprawności bezpiecznika. Gdyby bezpiecznik był uszkodzony (przerwany), to mierzone napięcie byłoby bliskie zeru lub nie pojawiłoby się w ogóle. Pomiar napięcia na zaciskach to szybka i dość niezawodna metoda kontroli stanu bezpiecznika bez konieczności wyjmowania go z gniazda – bardzo wygodne w praktyce warsztatowej, szczególnie w pojazdach albo rozbudowanych szafach sterowniczych. Moim zdaniem, warto zawsze pamiętać, żeby przy takich pomiarach mieć świadomość, jak wpięty jest miernik, bo zdarza się, że pomyłki wynikają z błędnego podłączenia, a nie z rzeczywistej usterki. Takie drobne niuanse mają duże znaczenie w praktyce.

Pytanie 34

Aby zmierzyć wartość prądu przepływającego przez odbiornik należy podłączyć

A. amperomierz równolegle do odbiornika.

B. amperomierz szeregowo z odbiornikiem.

C. woltomierz szeregowo z odbiornikiem.

D. woltomierz równolegle od odbiornika.

Wielu uczniów myli się przy podłączaniu przyrządów pomiarowych, zwłaszcza gdy chodzi o prąd i napięcie. Najczęściej wynika to z zamieszania czym różni się pomiar napięcia od pomiaru prądu. Woltomierz jest skonstruowany tak, żeby mierzyć różnicę potencjałów między dwoma punktami, dlatego podłącza się go równolegle do odbiornika – wtedy nie wpływa znacząco na obwód, bo ma bardzo dużą rezystancję wewnętrzną. Próba podłączenia go szeregowo to błąd, bo praktycznie odetnie przepływ prądu przez odbiornik, a napięcie na nim będzie bliskie zera – zupełnie nie o to chodzi. Z kolei amperomierz działa prawidłowo tylko wtedy, gdy cały prąd płynie przez niego, czyli właśnie w połączeniu szeregowym. Ktoś, kto podłączy amperomierz równolegle, popełnia poważny błąd: amperomierz ma bardzo małą rezystancję, co powoduje zwarcie gałęzi obwodu, a to może skończyć się uszkodzeniem miernika lub instalacji. Takie pomyłki zdarzają się szczególnie osobom początkującym, które nie mają jeszcze wyczucia praktycznego. Moim zdaniem najlepiej zapamiętać prostą zasadę: chcesz zmierzyć prąd – włącz miernik w szereg z odbiornikiem, chcesz zmierzyć napięcie – równolegle do odbiornika. W praktyce i na egzaminach CKE takie schematy są podawane nie bez powodu, bo właśnie taka kolejność zapewnia poprawny i bezpieczny pomiar. Dobrze jest też zawsze upewnić się, że umiesz rozpoznać na schemacie jak biegnie prąd – to bardzo pomaga nie tylko na testach, ale też podczas instalacji i konserwacji urządzeń elektrycznych.

Pytanie 35

Przy pomiarze rezystancji 4 sztuk wtryskiwaczy sterowanych prądowo, połączonych w grupie, omomierz pokazał rezystancję 8 Ω. Rezystancja pojedynczego wtryskiwacza wynosi 16 Ω. Liczba sprawnych wtryskiwaczy wynosi

A. dwa.

B. jeden.

C. trzy.

D. cztery.

Bardzo dobrze! Dwa sprawne wtryskiwacze to właściwa odpowiedź i tu naprawdę widać dobre zrozumienie zagadnienia związanego z pomiarem rezystancji. Kiedy wtryskiwacze łączy się równolegle (co jest standardem przy sterowaniu prądowym w grupie), całkowita rezystancja grupy zawsze jest niższa niż pojedynczego elementu. Wzór na rezystancję zastępczą w połączeniu równoległym mówi, że 1/Rz = 1/R1 + 1/R2 + ... itd. Jeśli pojedynczy wtryskiwacz ma 16 Ω, a omomierz pokazał 8 Ω, to znaczy, że mamy dwa sprawne, bo 1/16 + 1/16 = 2/16 = 1/8, czyli Rz = 8 Ω. Pozostałe muszą być uszkodzone (np. przerwa w obwodzie), bo nie wnoszą nic do sumy przewodności. Co ciekawe – w praktyce najlepiej zawsze przyjąć, że pomiar rezystancji to pierwszy krok, ale nie jedyny test stanu wtryskiwaczy – branżowe standardy mówią, że warto później jeszcze sprawdzić przebieg prądu w czasie pracy czy reakcję pod obciążeniem. Miałem sytuacje, gdzie rezystancja była OK, a wtryskiwacz i tak nie pracował poprawnie przez inne defekty mechaniczne. Warto też pamiętać, że takie pomiary wykonuje się zawsze na odłączonym zasilaniu – żeby nie uszkodzić ani omomierza, ani sterownika. To są podstawy dobrych praktyk w diagnostyce układów wtryskowych. W codziennej pracy bardzo często spotyka się błędy interpretacji pomiarów, więc taka analiza zawsze się przydaje.

Pytanie 36

Ciśnienie w ogumieniu których kół należy sprawdzić i ewentualnie uzupełnić przed przystąpieniem do kontroli ustawienia świateł drogowych i mijania?

A. Kół znajdujących się po przekątnej pojazdu.

B. Kół przednich i tylnych.

C. Tylko kół tylnych.

D. Tylko kół przednich.

Odpowiedź jest jak najbardziej trafiona, bo zarówno w praktyce warsztatowej, jak i według ogólnie przyjętych procedur, przed kontrolą ustawienia świateł drogowych i mijania powinno się zawsze sprawdzić ciśnienie we wszystkich kołach, zarówno przednich, jak i tylnych. Wynika to z tego, że każde odchylenie ciśnienia – czy to z przodu, czy z tyłu – wpływa na wysokość zawieszenia pojazdu, a co za tym idzie, na kąt padania wiązki światła. Moim zdaniem, to dość oczywiste, bo nawet niewielka różnica ciśnienia może sprawić, że światła będą świeciły za nisko lub za wysoko, a przez to tracą swoją skuteczność lub wręcz oślepiają innych na drodze. Zresztą, w wielu instrukcjach obsługi pojazdów czy zaleceniach diagnostycznych podkreśla się, aby przed regulacją świateł zadbać o prawidłowy stan ogumienia na wszystkich osiach. To po prostu zasada zdroworozsądkowa i branżowa, mająca na celu zapewnienie bezpieczeństwa oraz zgodności z normami technicznymi – nie ma tu miejsca na półśrodki. Osobiście uważam, że sprawdzenie wszystkich kół przed regulacją to taki absolutny standard, trochę jak sprawdzenie poziomu oleju przed dłuższą trasą. Oprócz tego, warto mieć świadomość, że nieprawidłowe ciśnienie może prowadzić do szybszego zużycia opon oraz elementów zawieszenia, więc taka kontrola to też korzyść dla całego auta. Praktyka pokazuje, że wielu kierowców o tym zapomina, a potem narzekają na źle świecące reflektory – a to przecież element, od którego zależy bezpieczeństwo na drodze.

Pytanie 37

Przed demontażem alternatora z pojazdu pierwszą czynnością jest odłączenie

A. przewodu masowego akumulatora.

B. przewodu prądowego od alternatora.

C. przewodu prądowego akumulatora.

D. regulatora napięcia.

Pewne nieporozumienia przy tego typu pytaniu biorą się z tego, że wielu osób skupia się bezpośrednio na samym alternatorze lub jego okablowaniu, nie patrząc szerzej na cały układ elektryczny pojazdu. Odłączenie przewodu prądowego od alternatora czy nawet regulatora napięcia wydaje się logiczne, skoro fizycznie chcemy coś zdemontować, ale takie podejście pomija kluczową kwestię bezpieczeństwa. Prąd płynący w instalacji samochodowej – zwłaszcza w okolicy alternatora – potrafi być naprawdę spory, a przypadkowe dotknięcie przewodu pod napięciem to nie tylko ryzyko zwarcia, ale też uszkodzenia innych podzespołów. Z mojego doświadczenia wynika, że zbyt szybkie zabieranie się za odkręcanie przewodu prądowego często kończy się iskrzeniem, a w najgorszym przypadku nawet pożarem wiązki. Odłączanie przewodu plusowego akumulatora to moim zdaniem typowy mit – nie daje pełnej ochrony, bo masa nadal pozostaje w obwodzie, więc ryzyko zwarcia istnieje. Również regulator napięcia nie jest tym elementem, od którego należy zacząć, bo jego rola to stabilizowanie napięcia, nie odcinanie zasilania. Typowy błąd myślowy tutaj to przekonanie, że jeśli szybko "odłączę przewód, na którym jest napięcie", to już jestem bezpieczny – nic bardziej mylnego. Prawidłowa kolejność zgodnie z zasadami BHP oraz instrukcjami serwisowymi to zawsze najpierw zdjęcie przewodu masowego z akumulatora. To dopiero wtedy daje pewność, że cała instalacja jest odcięta od zasilania i można spokojnie przejść do dalszych czynności. Takie podejście to nie tylko teoria, ale codzienna praktyka w każdym profesjonalnym warsztacie – naprawdę nie warto kombinować.

Pytanie 38

W trakcie sprawdzania instalacji elektrycznej pojazdu stwierdzono, że przy włączeniu świateł drogowych światło w jednym z reflektorów zespolonych nie działa. Prawdopodobną przyczyną awarii jest uszkodzenie

A. połączenia reflektora z masą pojazdu.

B. bezpiecznika.

C. przekaźnika świateł drogowych.

D. przełącznika świateł.

Rozważając przyczynę, dla której światło w jednym z reflektorów zespolonych nie działa po włączeniu świateł drogowych, łatwo popełnić błąd i podejrzewać np. przełącznik świateł, przekaźnik albo połączenie masy. Jednak te elementy, choć istotne w całym układzie, zazwyczaj nie powodują awarii tylko jednego reflektora. Jeżeli uszkodzony byłby przełącznik świateł, to najczęściej oba reflektory przestałyby działać, bo przełącznik obsługuje całe światła drogowe naraz – styk odpowiedzialny za załączenie tej funkcji podaje napięcie na oba obwody równocześnie. Podobnie z przekaźnikiem – on również zazwyczaj steruje równocześnie lewym i prawym reflektorem. Awaria przekaźnika prawie zawsze skutkuje brakiem świateł na obu stronach, a nie tylko w jednym reflektorze. Często zdarza się, że osoby początkujące w mechanice samochodowej szukają problemu tam, gdzie nie trzeba, i próbują wymienić przekaźnik bez potrzeby. Jeżeli chodzi o połączenie z masą, rzeczywiście, kiepski styk masy może powodować zanik światła, ale wtedy zwykle pojawiają się też inne objawy – np. światło świeci słabiej, miga lub pojawiają się zakłócenia w innych urządzeniach elektrycznych podłączonych do tej samej masy. Typowy błąd myślowy polega więc na pomijaniu prostych i oczywistych rozwiązań, jak sprawdzenie bezpiecznika, na rzecz rzadszych, bardziej skomplikowanych usterek. W praktyce naprawy samochodów to właśnie uszkodzenie bezpiecznika jest najczęstszą i najprostszą do usunięcia przyczyną sytuacji, gdy tylko jeden reflektor przestaje świecić po włączeniu świateł drogowych. Dobrą praktyką jest zawsze zaczynać diagnozę od najprostszych rzeczy – właśnie takich jak bezpiecznik, zanim przejdzie się do sprawdzania bardziej skomplikowanych elementów układu.

Pytanie 39

Wymiana alternatora w samochodzie osobowym trwa 90 minut. Ile wyniesie koszt netto wykonania tej usługi, uwzględniając stawki określone w tabeli i podaną stawkę podatku VAT?

Wyszczególnienie	Wartość
alternator	680 zł brutto
roboczogodzina pracy mechanika	120 zł brutto
Wysokość podatku VAT – 23%

A. 800,00 zł

B. 662,20 zł

C. 699,19 zł

D. 616,00 zł

Obliczając koszt netto usługi wymiany alternatora, bardzo łatwo wpaść w pułapkę błędnego przeliczania wartości brutto na netto albo pomylić się przy uwzględnianiu czasu pracy czy samej stawki VAT. Najczęściej spotykany błąd to nieuwzględnienie faktu, że podane w tabeli ceny są wartościami brutto, czyli już z naliczonym podatkiem VAT, a pytanie dotyczy wartości netto, więc trzeba te kwoty podzielić przez 1,23. Często ktoś od razu sumuje 680 zł za alternator i 120 zł za robociznę, co daje 800 zł, a nawet nie przelicza roboczogodzin na czas rzeczywisty – przecież wymiana trwa 90 minut, czyli 1,5 roboczogodziny, więc za pracę nie płacimy 120 zł, tylko 120 zł x 1,5. Inni potrafią zignorować przeliczenie ceny netto z brutto i wziąć wartości jak leci, co prowadzi do przypadkowych kwot typu 616 zł lub 662,20 zł. Z mojego doświadczenia wynika, że przy wycenach w serwisach samochodowych bardzo często spotyka się właśnie takie nieporozumienia: klienci i nawet młodsi pracownicy mylą netto z brutto albo nie potrafią podzielić kwoty przez stawkę podatku. Dobrą praktyką jest zawsze wyznaczenie najpierw ceny netto dla każdej pozycji z osobna, a potem zsumowanie. Standardem w branży jest rozkładanie kosztów na części i robociznę, a następnie przeliczenie każdej z tych wartości na netto – szczególnie gdy klientem jest firma, która rozlicza VAT. Takie zadanie pokazuje, jak ważna jest znajomość podstawowych zasad rachunkowości w technice samochodowej i jak łatwo można źle wycenić usługę nie rozumiejąc dokładnie, jak przeliczać VAT. W praktyce spotkałem się z przypadkami, gdzie błędna interpretacja kwoty kończyła się reklamacją ze strony klienta, więc to nie jest tylko teoria, ale realny problem. Podsumowując: żeby dobrze wycenić usługę, trzeba zawsze pamiętać o przeliczaniu brutto na netto i odpowiednim uwzględnieniu czasu trwania usługi.

Pytanie 40

Który z elementów można poddać naprawie regeneracyjnej?

A. Czujnik indukcyjny.

B. Napinacz pirotechniczny.

C. Aparat zapłonowy.

D. Świecę zapłonową.

Aparat zapłonowy to taki element w układzie zapłonowym, który naprawdę często bywa regenerowany w warsztatach. Moim zdaniem to jeden z klasycznych przykładów części, które jeszcze można uratować, szczególnie w starszych autach, gdzie części zamienne mają już swoje lata, a nowego aparatu czasem nawet nie uda się kupić. W praktyce regeneracja aparatu zapłonowego polega na rozebraniu go na części pierwsze, dokładnym wyczyszczeniu (czasem nawet piaskowaniu), wymianie łożysk, smarowaniu, sprawdzeniu i ewentualnej wymianie styków i kondensatora. Trochę roboty jest, ale efekt potrafi być naprawdę zadowalający – dobrze zrobiona regeneracja często przywraca fabryczne parametry pracy. Branżowe standardy mówią jasno: jeśli tylko nie ma mechanicznych uszkodzeń korpusu, a rdzeń aparatu i magnesy są OK, sensowna jest naprawa regeneracyjna. W nowych autach aparaty zapłonowe są rzadkością, bo wyparły je elektroniczne układy – ale w klasykach i youngtimerach regeneracja aparatu to często jedyna droga. Tylko trzeba pamiętać, żeby podczas naprawy stosować sprawdzone części i zachować precyzję – jak się coś źle ustawi, to potem silnik źle pracuje. W sumie, regeneracja to przykład na to, że nie wszystko od razu trzeba wymieniać – można naprawić z głową i mieć satysfakcję, że się coś uratowało.

Rozpocznij nowy egzamin

Powrót do strony głównej
