Informacje o egzaminie:

Zawód: Technik mechanik
Kwalifikacja: MEC.05 - Użytkowanie obrabiarek skrawających
Data rozpoczęcia: 10 maja 2026 23:38
Data zakończenia: 10 maja 2026 23:58

Egzamin zdany!

Wynik: 32/40 punktów (80,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Który fragment programu wskazuje na aktywację korekcji prawostronnej narzędzia?

A. G01 X45 Y12 F1500

B. G01 G40 X-6 Y19

C. G02 X0 Y20 I0 J-5 F300

D. G00 G42 X-10 Y20

Odpowiedź G00 G42 X-10 Y20 jest poprawna, ponieważ blok G42 w programowaniu CNC informuje o aktywacji korekcji prawostronnej narzędzia. Korekcja ta jest kluczowa w procesie obróbki, gdyż pozwala na uwzględnienie rzeczywistych wymiarów narzędzia, co jest niezbędne do uzyskania precyzyjnych wymiarów detalu. Używanie korekcji prawostronnej jest szczególnie ważne w przypadku narzędzi o określonym promieniu. Przykładowo, jeśli narzędzie ma promień 5 mm, blok G42 przesuwa ścieżkę narzędzia o ten wymiar w prawo względem ustalonej osi, co pozwala na precyzyjne wykonanie zaokrągleń czy wyżłobień na obrabianej powierzchni. Zastosowanie tego bloku jest zgodne z dobrą praktyką w programowaniu CNC, gdzie precyzyjne obliczenia i korekcje mają kluczowe znaczenie dla jakości finalnego produktu. W kontekście standardów ISO, korekcja narzędzia jest częścią procedur, które zapewniają, że każdy detal jest produkowany zgodnie z wymaganiami jakościowymi i wymiarowymi.

Pytanie 2

Jakie urządzenie wykorzystuje się do pomiaru średnicy wałka ø20^+0,03?

A. Mikrometryczną średnicówkę

B. Suwmiarkowy wysokościomierz

C. Uniwersalną suwmiarkę

D. Mikrometr zewnętrzny

Mikrometr zewnętrzny to narzędzie pomiarowe, które jest idealne do dokładnego pomiaru średnicy wałków, szczególnie w przypadkach wymagających precyzyjnych pomiarów, jak w omawianym przypadku średnicy wałka ø20+0,03 mm. Mikrometr zewnętrzny pozwala na pomiar z dokładnością do 0,01 mm, co czyni go doskonałym wyborem w zastosowaniach inżynieryjnych, gdzie precyzja jest kluczowa. W praktyce mikrometr zewnętrzny jest używany do pomiaru elementów cylindrycznych, takich jak wałki, tuleje czy pręty, a jego konstrukcja umożliwia łatwe i powtarzalne pomiary. Dobra praktyka przemysłowa wymaga regularnej kalibracji narzędzi pomiarowych, co zapewnia dokładność wyników. Mikrometry są zgodne z normami ISO, co podkreśla ich znaczenie w pomiarach w przemyśle jakościowym. Dodatkowo, ze względu na ich specyfikę, można je używać w różnych warunkach, co czyni je narzędziem uniwersalnym w warsztatach i laboratoriach pomiarowych.

Pytanie 3

W przykładzie przedstawionym na rysunku przedmiot obrabiany jest zamocowany za pomocą

A. tarczy zabierakowej z zabierakiem i z podparciem kłem.

B. zabieraka czołowego z podtrzymką ruchomą.

C. uchwytu membranowego z podtrzymką stałą.

D. uchwytu tulejkowego z podparciem kłem stałym.

Odpowiedź, która wskazuje na tarczę zabierakową z zabierakiem i z podparciem kłem, jest prawidłowa, ponieważ na załączonym rysunku rzeczywiście widać ten typ mocowania. Tarcza zabierakowa jest kluczowym elementem w procesie obróbki skrawaniem, ponieważ umożliwia stabilne zamocowanie przedmiotu obrabianego, co jest niezbędne do precyzyjnego wykonania operacji tokarskich. Zabierak przekazuje ruch obrotowy z wrzeciona tokarki na obrabiany element, co zapewnia efektywność i dokładność obróbki. Podparcie kłem dodatkowo stabilizuje przedmiot, co jest istotne, zwłaszcza przy dłuższych lub cieńszych materiałach, minimalizując ryzyko drgań i deformacji. Przy zastosowaniu tarczy zabierakowej z zabierakiem oraz podparciem kłem, spełnione są standardy dotyczące bezpieczeństwa i jakości w obróbce skrawaniem, co czyni tę metodę jedną z najbardziej preferowanych w przemyśle. Takie mocowanie jest zgodne z dobrymi praktykami branżowymi, które zalecają stosowanie odpowiednich technik mocowania, aby uzyskać maksymalną precyzję oraz bezpieczeństwo podczas obróbki.

Pytanie 4

Przedstawioną na ilustracji tulejkę stosuje się do mocowania

A. wierteł z chwytem walcowym.

B. frezów tarczowych.

C. gwintowników ręcznych.

D. wierteł z chwytem stożkowym.

Tulejka zaciskowa typu ER, przedstawiona na ilustracji, jest kluczowym elementem stosowanym w narzędziach obróbczych, szczególnie w kontekście mocowania wierteł z chwytem walcowym. Tulejki te oferują znaczną elastyczność, co pozwala na szybkie i precyzyjne mocowanie narzędzi o różnych średnicach. W praktyce, stosując tulejki ER, można łatwo wymieniać narzędzia w maszynach takich jak frezarki czy wiertarki, co zwiększa efektywność produkcji oraz redukuje czas przestojów. Tulejki tego typu są zaprojektowane zgodnie z międzynarodowymi standardami, co zapewnia ich wysoką jakość i niezawodność. Przykładowo, w przemyśle lotniczym i motoryzacyjnym, gdzie precyzja i bezpieczeństwo są kluczowe, tulejki ER są powszechnie stosowane do mocowania narzędzi, które muszą spełniać rygorystyczne normy jakości. Warto również zwrócić uwagę, że tulejki te są dostępne w różnych rozmiarach, co pozwala na ich zastosowanie w szerokiej gamie operacji obróbczych, co czyni je wszechstronnym rozwiązaniem dla profesjonalnych warsztatów.

Pytanie 5

Do wytaczania otworów nieprzelotowych należy zastosować nóż pokazany na rysunku oznaczonym literą

A. B.

B. C.

C. D.

D. A.

Nóż oznaczony literą D jest odpowiedni do wytaczania otworów nieprzelotowych ze względu na swój specyficzny kształt, który umożliwia efektywne formowanie dna otworu. W praktyce, wytaczanie otworów nieprzelotowych jest kluczowym procesem w obróbce mechanicznej, który znajduje zastosowanie w wielu branżach, takich jak motoryzacja, lotnictwo i produkcja maszyn. Dobór odpowiedniego narzędzia jest niezbędny, aby zapewnić precyzję i jakość wykonania. Nóż D, charakteryzujący się odpowiednią geometrią i kątem natarcia, minimalizuje ryzyko uszkodzenia materiału i zapewnia optymalne odprowadzenie wiórów. W standardach przemysłowych, takich jak ISO 9001, podkreśla się znaczenie stosowania właściwych narzędzi do określonych operacji, co przekłada się na wydajność i jakość produkcji. Przykładem może być zastosowanie noży do wytaczania w produkcji wałów, gdzie precyzyjne otwory są kluczowe dla prawidłowego działania komponentów.

Pytanie 6

Gdzie można znaleźć informację o wartości ciśnienia roboczego, przy którym działa tokarka CNC z hydraulicznym systemem do mocowania obrabianego przedmiotu?

A. instrukcji bhp obrabiarki

B. paszporcie wyrobu

C. karcie kalkulacyjnej

D. DTR obrabiarki

DTR (Dokumentacja Techniczna Ruchu) obrabiarki zawiera szczegółowe informacje dotyczące parametrów technicznych oraz warunków eksploatacji maszyny. W kontekście tokarki CNC z hydraulicznym układem do mocowania przedmiotu obrabianego, DTR określa nie tylko ciśnienie robocze, ale również inne kluczowe parametry, takie jak zakres prędkości obrotowej, moment obrotowy, a także specyfikacje dotyczące narzędzi i materiałów. Przykładowo, jeżeli ciśnienie robocze jest niewłaściwie ustawione, może to prowadzić do nieprawidłowego mocowania detalu, co z kolei zwiększa ryzyko uszkodzenia zarówno przedmiotu obrabianego, jak i samej obrabiarki. Dlatego znajomość wartości ciśnienia roboczego i umiejętność ich zastosowania zgodnie z DTR są kluczowe dla zapewnienia bezpieczeństwa pracy oraz wysokiej jakości produkcji. Ponadto, zgodnie z najlepszymi praktykami w branży, regularne przeglądanie i aktualizowanie DTR jest niezbędne dla utrzymania sprawności technicznej i bezpieczeństwa operacji.

Pytanie 7

Jakie rozwiązanie stosuje się do mocowania frezów piłkowych?

A. trzpienia frezarskiego

B. tulei redukcyjnej

C. trzpienia zabierakowego

D. oprawki zaciskowej

Odpowiedzi 'trzpienia zabierakowego', 'oprawki zaciskowej' oraz 'tulei redukcyjnej' są błędne z kilku powodów. Trzpień zabierakowy, choć jest używany w różnych narzędziach skrawających, nie jest standardowym rozwiązaniem w kontekście mocowania frezów piłkowych. Jego konstrukcja często nie zapewnia wymaganego stopnia stabilności i precyzji, co jest kluczowe w obróbce z użyciem frezów piłkowych. Z kolei oprawki zaciskowe są wykorzystywane w innych typach narzędzi, takich jak wiertła, gdzie potrzebne jest szybkie mocowanie i demontaż. Przy mocowaniu frezów piłkowych, stabilność jest kluczowa, a oprawki zaciskowe mogą nie zapewnić wymaganej sztywności, co wpływa na jakość obróbki. Tuleje redukcyjne służą do dostosowywania średnicy narzędzi do wrzecion obrabiarek, ale same w sobie nie są przeznaczone do mocowania frezów piłkowych. Mogą prowadzić do luzów, co jest niepożądane w precyzyjnej obróbce. Użytkownicy często mylą funkcje tych elementów mocujących, przez co mogą wybierać niewłaściwe rozwiązania, co negatywnie wpływa na efektywność procesów produkcyjnych oraz bezpieczeństwo pracy. Zrozumienie różnic między tymi elementami jest kluczowe dla prawidłowego doboru narzędzi i ich mocowania w procesach obróbczych.

Pytanie 8

W którym z wymienionych bloków znajdują się funkcje ustawiające wrzeciono?

A. G11 X50 Z80

B. M4 S900

C. T4 D4

D. G91 G00 X100

Pozostałe odpowiedzi zawierają elementy, które nie są związane z funkcjami ustawcze wrzeciona, co prowadzi do nieporozumień w kontekście programowania maszyn CNC. M4 S900 to komenda, która aktywuje wrzeciono w kierunku przeciwnym do ruchu wskazówek zegara z prędkością 900 obrotów na minutę. Choć jest to ważny element pracy maszyny, sama komenda nie ustala pozycji narzędzia w przestrzeni roboczej, co czyni ją nieodpowiednią w kontekście pytania. Natomiast T4 D4 wskazuje na wybór narzędzia oraz jego średnicę, co jest istotne w kontekście obróbki, ale również nie dotyczy bezpośrednio funkcji ustawczej wrzeciona. Z kolei G11 X50 Z80 jest komendą używaną do zakończenia bloku, który mógłby być użyty w kontekście programowania cykli, ale nie odnosi się do bezpośredniego ustawienia narzędzia. Typowym błędem jest mylenie różnych funkcji kodów G i M oraz ich zastosowań w obróbce CNC. Warto zrozumieć, że odpowiednie stosowanie kodów G91 i G00 jest kluczowe dla skutecznego i precyzyjnego wykonywania programów na maszynach CNC, a niewłaściwe zrozumienie ich funkcji może prowadzić do niewłaściwego działania narzędzi i obniżenia jakości produkcji.

Pytanie 9

Nacięcie gwintu w części przedstawionej na rysunku poprzedzają (w kolejności technologicznej) następujące zabiegi:

A. nawiercanie, toczenie wzdłużne, toczenie poprzeczne, toczenie sfazowań.

B. nawiercanie, pogłębianie, toczenie rowka, toczenie sfazowań.

C. toczenie wzdłużne, toczenie poprzeczne, toczenie rowka, nawiercanie.

D. toczenie poprzeczne, toczenie wzdłużne, toczenie sfazowań, toczenie rowka.

Odpowiedź, która wskazuje na toczenie poprzeczne, toczenie wzdłużne, toczenie sfazowań i toczenie rowka, jest prawidłowa, ponieważ odzwierciedla sekwencję kroków niezbędnych do prawidłowego nacięcia gwintu na obrabianej części. Toczenie poprzeczne jest kluczowe, aby nadać odpowiedni kształt i wymiar, co jest podstawą do dalszej obróbki. Następujące toczenie wzdłużne umożliwia precyzyjne dopasowanie długości i średnicy, co jest niezbędne dla dokładności gwintu. Toczenie sfazowań przygotowuje krawędzie do nacięcia gwintu, co jest istotne dla prawidłowego działania, a toczenie rowka zapewnia odpowiedni start gwintu oraz jego zakończenie. Te zabiegi technologiczne są zgodne z najlepszymi praktykami w obróbce skrawaniem, gdzie kolejność operacji ma kluczowe znaczenie dla uzyskania wysokiej jakości detali. Zastosowanie tych procesów jest powszechne w produkcji elementów mechanicznych, co podkreśla ich znaczenie w branży.

Pytanie 10

Przedstawionym na rysunku uchwytem obróbkowym jest imadło

A. kowalskie.

B. ślusarskie.

C. do rur.

D. szlifierskie.

Imadło szlifierskie jest specjalistycznym narzędziem wykorzystywanym w procesach obróbczych, szczególnie w szlifowaniu materiałów. Jego konstrukcja pozwala na precyzyjne mocowanie detali, co jest kluczowe dla uzyskania wysokiej jakości powierzchni. W przeciwieństwie do innych typów imadeł, imadło szlifierskie charakteryzuje się płaskimi szczękami, które umożliwiają stabilne trzymanie detali o różnorodnych kształtach. W zastosowaniach przemysłowych, zwłaszcza w warsztatach zajmujących się obróbką metali, imadła szlifierskie są wykorzystywane do przygotowywania elementów przed finalnym szlifowaniem. Standardy branżowe, takie jak ISO 9001, podkreślają znaczenie stosowania odpowiednich narzędzi w celu zapewnienia jakości procesów produkcyjnych. Przy wyborze imadła szlifierskiego warto również zwrócić uwagę na jego parametry techniczne, takie jak maksymalne ciśnienie mocowania i materiał wykonania, aby dostosować je do specyfiki wykonywanej pracy.

Pytanie 11

Który instrument jest wykorzystywany do określenia grubości zębów kół zębatych na średnicy podziałowej?

A. Suwmiarka modułowa

B. Średnicówka mikrometryczna

C. Passametr (transametr)

D. Mikrometr wewnętrzny

Suwmiarka modułowa to narzędzie pomiarowe, które zostało zaprojektowane z myślą o dokładnym pomiarze grubości zębów kół zębatych na średnicy podziałowej. Jej konstrukcja umożliwia precyzyjne i powtarzalne pomiary, a także łatwe odczytywanie wyników. Suwmiarki tego typu są wyposażone w specjalne szczęki, które idealnie pasują do profilu zębów kół zębatych, co pozwala na uzyskanie dokładnych danych dotyczących grubości zębów. W praktyce inżynieryjnej, stosowanie suwmiarki modułowej w celu weryfikacji wymiarów kół zębatych jest niezwykle istotne, ponieważ zapewnia właściwe dopasowanie elementów w przekładniach oraz minimalizuje ryzyko awarii mechanicznych. W branży produkcyjnej i inżynieryjnej, zgodnie z normami ISO, precyzyjne pomiary grubości zębów kół zębatych są kluczowe dla zapewnienia jakości i powtarzalności w procesach produkcyjnych. Należy również pamiętać o regularnej kalibracji narzędzi pomiarowych, co jest zalecane w standardach jakościowych takich jak ISO 9001, aby utrzymać wysoką precyzję pomiarów.

Pytanie 12

Część programu sterującego do wykonania rowka na tokarce CNC przy ustawieniu narzędzia jak na rysunku (ustawiony prawy wierzchołek narzędzia) powinna mieć postać

A. A.

B. B.

C. D.

D. C.

Odpowiedź 'B.' jest dobrym wyborem, bo przy obróbce na tokarce CNC to kluczowe, żeby narzędzie było dobrze ustawione i precyzyjnie zaprogramowane. Prawy wierzchołek narzędzia, według rysunku, pozwala na zrobienie rowka w odpowiednich wymiarach. Ważne jest, żeby program uwzględniał nie tylko współrzędne startowe, ale też takie rzeczy jak prędkość posuwu, głębokość skrawania i strategię obróbczej ścieżki narzędzia. W praktyce, operator musi tak zaprogramować ruchy, żeby narzędzie uzyskało odpowiedni kształt rowka, co jest zgodne z normami ISO dotyczącymi CNC. Warto też przed właściwym wykonaniem operacji zrobić symulację obróbczej, żeby zminimalizować ryzyko błędów. Wiedza o optymalizacji trajektorii narzędzia i zarządzaniu cyklami skrawania jest naprawdę istotna. Wydaje mi się, że doświadczenia inżynierów i publikacje w branży tylko to potwierdzają.

Pytanie 13

Na wiertarkach bezpośrednio ustawiany jest posuw, który przypada na

A. obrót

B. skok

C. ostrze

D. sekundę

Odpowiedź 'obrót' jest trafna, bo wiertarki działają na zasadzie, że posuw narzędzia skrawającego zależy od tego, ile obrotów robi wrzeciono. Praktycznie to wygląda tak: im więcej obrotów ma wiertło podczas pracy, tym większy posuw osiągamy. Standardowe ustawienia posuwu często podaje się w milimetrach na obrót (mm/obr). I to jest ważne, zwłaszcza kiedy chodzi o precyzyjne wiercenie. Na przykład, jeśli mamy wiertarkę ustawioną na 0,1 mm/obr, to przy 1000 obrotach narzędzie przesunie się o 100 mm. Przemysłowe wiertarki oraz te w warsztatach rzemieślniczych działają na tej zasadzie, co ułatwia dobieranie odpowiednich parametrów do materiałów i geometrii wiertła. Tak więc, poznanie tej zależności pomaga lepiej planować pracę i przedłuża żywotność narzędzi.

Pytanie 14

Która komenda umożliwia wybór płaszczyzny interpolacji w osiach XY?

A. G91

B. G90

C. G01

D. G17

G17 jest kodem G, który definiuje płaszczyznę interpolacji w osiach XY w programowaniu CNC. Wybór tej płaszczyzny jest kluczowy dla prawidłowego wykonywania ruchów narzędzia skrawającego w procesie obróbczo-ustawczym. Kiedy używamy G17, wskazujemy, że wszystkie ruchy narzędzia będą odbywać się w płaszczyźnie XY, co jest standardem w produkcji komponentów, gdzie precyzyjność w tych osiach jest szczególnie istotna. Na przykład, podczas frezowania lub toczenia elementów, operatorzy często muszą wykonać złożone ścieżki narzędzia w tej płaszczyźnie, co wymaga precyzyjnego skonfigurowania maszyny. Stosowanie G17 minimalizuje ryzyko błędów w trajektorii narzędzia, co z kolei prowadzi do większej efektywności i zgodności z wymaganiami jakościowymi. Znajomość i umiejętność zastosowania kodeksów G jest podstawą pracy w branży obróbczej i stanowi element dobrej praktyki w programowaniu maszyn CNC.

Pytanie 15

Które z zalecanych wartości parametrów skrawania należy nastawić na wiertarce w celu wykonania otworu ^φ10 w stali stopowej? Skorzystaj z danych w tabeli.

Zalecane parametry skrawania przy wierceniu
Materiał przedmiotu obrabianego	Stal konstrukcyjna Stopy aluminium		Stal węglowa Stal stopowa
Średnica wiertła mm	Obroty min^-1	Posuw mm/obr	Obroty min^-1	Posuw mm/obr
2	5600	0,07	4800	0,07
4	2800	0,10	3200	0,10
6	1850	0,15	1600	0,15
8	1400	0,20	1200	0,20
10	1100	0,23	960	0,23
12	950	0,26	800	0,26

A. n = 800 obr/min, fn = 0,26 mm/obr

B. n = 1200 obr/min, fn = 0,20 mm/obr

C. n = 960 obr/min, fn = 0,23 mm/obr

D. n = 1850 obr/min, fn = 0,15 mm/obr

Wybór wartości n = 960 obr/min oraz fn = 0,23 mm/obr dla wiercenia otworu o średnicy 10 mm w stali stopowej jest zgodny z dobrymi praktykami w obróbce skrawaniem. Prędkość obrotowa 960 obr/min została określona na podstawie tabeli, która uwzględnia różne parametry skrawania dla różnych materiałów i narzędzi. Ustawienie tej prędkości umożliwia uzyskanie optymalnej wydajności skrawania oraz zapewnia odpowiednią jakość powierzchni otworu. Dodatkowo, posuw na poziomie 0,23 mm/obr jest idealnie dostosowany do tej prędkości, co minimalizuje ryzyko uszkodzenia wiertła oraz materiału obrabianego. W praktyce, takie parametry skrawania przyczyniają się do zmniejszenia zużycia narzędzi, poprawy efektywności pracy oraz zwiększenia precyzji wykonania otworu, co jest kluczowe w wielu zastosowaniach przemysłowych i produkcyjnych.

Pytanie 16

Które zależności parametrów skrawaniasą zgodne z wymaganiami obróbki wykańczającej? Skorzystajz objaśnień przedstawionych w tabeli.

v_c – prędkość skrawania
a_p – głębokość skrawania
f – posuw
↑ – duże
↓ – małe

A. vc↑, ap↓, f↑

B. vc↓, ap↑, f↑

C. vc↓, ap↑, f↓

D. vc↑, ap↓, f↓

Wybór niepoprawnych parametrów skrawania, takich jak niska prędkość skrawania i wysoka głębokość skrawania, prowadzi do szeregu niepożądanych efektów w procesie obróbki. Użytkownicy często popełniają błąd, myśląc, że zwiększenie głębokości skrawania automatycznie poprawi wydajność i jakość. Jednak w rzeczywistości, głęboka obróbka wiąże się z wyższymi siłami skrawania, co może prowadzić do szybszego zużycia narzędzi oraz pogorszenia jakości powierzchni. Ponadto, niski posuw może powodować nieefektywne wykorzystanie narzędzi skrawających, co zwiększa koszty operacyjne. Zastosowanie niskiej prędkości skrawania jest często mylnie interpretowane jako sposób na uniknięcie przegrzewania narzędzi, jednak w rzeczywistości może prowadzić do ich szybszego zużycia z powodu niewystarczającego chłodzenia. Błędem jest także myślenie, że niska prędkość skrawania zapewnia lepszą kontrolę nad jakością powierzchni; w wielu przypadkach wyższe prędkości skrawania prowadzą do lepszych rezultatów dzięki mniejszym drganiom i lepszemu usuwaniu wiórów. Warto również zauważyć, że standardy przemysłowe zalecają optymalizację tych parametrów w oparciu o charakterystykę obrabianego materiału oraz zastosowanie, co sprawia, że dobór odpowiednich wartości jest kluczowy dla osiągnięcia wysokiej jakości obróbki.

Pytanie 17

Jakim znakiem/symbolem zaczyna się komentarz w programie przeznaczonym dla obrabiarki CNC, używającej kodów ISO?

A. -

B. (

C. %

D. ?

Komentarze w programach sterujących obrabiarkami numerycznymi napisanymi w języku ISO rozpoczynają się znakiem otwierającym nawias, czyli '('. Taka konwencja jest zgodna z międzynarodowymi standardami programowania CNC, co pozwala na łatwe oddzielanie instrukcji kodu od treści, która nie jest interpretowana przez maszynę. Na przykład, jeśli w kodzie CNC chcesz wprowadzić notatkę wyjaśniającą, możesz użyć komendy: '(To jest komentarz'. Dzięki temu operatorzy i programiści mogą dodawać kontekst do kodu, co jest nieocenione w procesach produkcyjnych. Konwencja ta sprzyja również lepszej organizacji kodu, co jest szczególnie ważne w bardziej skomplikowanych projektach, gdzie wiele osób może pracować nad tym samym programem. W praktyce, stosowanie komentarzy poprawia czytelność i ułatwia przyszłe modyfikacje oraz diagnozowanie błędów w programach CNC, co jest kluczowe dla efektywności produkcji.

Pytanie 18

Które wartości parametrów skrawania, f posuw oraz n prędkość obrotowa są odpowiednie do wykonania rowka w wałku stalowym na tokarce

A. f = 0,30 i n = 1300

B. f = 0,18 i n = 900

C. f = 0,04 i n = 600

D. f = 0,25 i n = 100

Odpowiedź f = 0,04 mm/obr. i n = 600 obr./min jest właściwa, ponieważ idealnie wpisuje się w standardy parametrów skrawania dla stali, szczególnie podczas operacji wykończeniowych. Przy niższych wartościach posuwu, jak 0,04 mm/obr., osiągamy lepszą jakość powierzchni, co jest kluczowe w procesach, gdzie wymagana jest dokładność wymiarowa i gładkość. Prędkość obrotowa wynosząca 600 obr./min jest również odpowiednia, ponieważ pozwala na odpowiednie chłodzenie narzędzia oraz zmniejsza ryzyko jego uszkodzenia. Na przykład, w praktyce inżynierskiej, zmniejszenie posuwu i umiarkowane tempo obrotowe są stosowane podczas toczenia wałków stalowych, aby uniknąć nadmiernego zużycia narzędzia i uzyskać powierzchnię o odpowiednich parametrach wytrzymałościowych. Przykład zastosowania to wytwarzanie elementów maszyn, gdzie precyzja i jakość powierzchni są kluczowe dla dalszego montażu i funkcjonowania urządzeń.

Pytanie 19

Wskazanie suwmiarki (w miejscu oznaczonym strzałką) o działce elementarnej 0,02 mm na przedstawionym zdjęciu wynosi

A. 12,00 mm

B. 10,12 mm

C. 4,00 mm

D. 1,12 mm

Odpowiedź 10,12 mm to dobra odpowiedź! Odczyt suwmiarki polega na połączeniu wartości z głównej skali i tego, co pokazuje noniusz. W tym przypadku mamy 10 mm z głównej skali i 0,12 mm z noniusza, co razem daje 10,12 mm. Suwmiarki to bardzo precyzyjne narzędzia, które są używane w inżynierii i mechanice do dokładnych pomiarów różnych wymiarów. Ważne jest, żeby umieć poprawnie odczytywać te wartości i wiedzieć, jak minimalizować błędy pomiarowe. Z mojego doświadczenia, dobrze przeszkolony operator suwmiarki potrafi uniknąć wielu pułapek, a umiejętność precyzyjnego pomiaru jest kluczem do uzyskania wysokiej jakości komponentów w projektach.

Pytanie 20

Kieł samonastawny oznacza się na symbolem graficznym, przedstawionym na rysunku oznaczonym literą

A. C.

B. A.

C. B.

D. D.

Wybór innych odpowiedzi, które nie odzwierciedlają rzeczywistego oznaczenia kiełka samonastawnego, często wynika z błędnej analizy graficznej. Symbol graficzny jest istotnym elementem w dokumentacji technicznej, a jego poprawne odczytanie ma kluczowe znaczenie dla prawidłowego użycia narzędzi. Niepoprawne odpowiedzi mogą sugerować, że użytkownik nie dostrzega istotnych różnic w kształcie i funkcji poszczególnych symboli, co może prowadzić do nieprawidłowego doboru narzędzi. Powszechnym błędem myślowym jest zakładanie, że podobieństwo kształtów oznacza ich tożsamość, co w kontekście narzędzi mechanicznych jest absolutnie mylne. Każdy symbol graficzny niesie ze sobą specyficzne znaczenie i wskazania, które muszą być respektowane w praktyce. W kontekście standardów branżowych, każdy symbol powinien być zrozumiały i jednoznaczny dla wszystkich użytkowników, a jakiekolwiek nieporozumienia mogą prowadzić do poważnych konsekwencji w pracy, takich jak uszkodzenie sprzętu lub zagrożenie bezpieczeństwa. Dlatego kluczowe jest dokładne zapoznanie się z obowiązującymi normami oraz systematyczne doskonalenie umiejętności rozpoznawania symboli w dokumentacji technicznej.

Pytanie 21

Jakiego rodzaju obrabiarki są najczęściej wykorzystywane w masowej produkcji gwintów zewnętrznych na prętach?

A. Tokarki uniwersalnej

B. Przeciągarki

C. Frezarki obwiedniowej

D. Walcarki

Walcarki są najczęściej stosowanymi maszynami do produkcji gwintów zewnętrznych na prętach, ponieważ ich konstrukcja umożliwia efektywne i precyzyjne formowanie materiału. W procesie walcowania, materiał jest poddawany działaniu sił ściskających, co pozwala uzyskać żądany kształt gwintu bez usuwania materiału, co jest korzystne z punktu widzenia wydajności oraz minimalizacji odpadów. Walcarki pozwalają na produkcję gwintów o wysokiej dokładności i jakości powierzchni, co jest szczególnie ważne w przypadku elementów, które muszą pasować do siebie, jak np. śruby i nakrętki. W zastosowaniach przemysłowych, takich jak produkcja samochodów czy urządzeń elektronicznych, walcowane gwinty są standardem. Dodatkowo, walczenie gwintów jest procesem znacznie szybszym niż tradycyjne skrawanie, co przyczynia się do zmniejszenia kosztów produkcji oraz zwiększenia efektywności linii produkcyjnej.

Pytanie 22

Oblicz głębokość skrawania a_p, przy zakładanej wydajności skrawania Q= 100 cm3/min, podczas obróbki zgrubnej wałka na tokarce uniwersalnej dla następujących parametrów:

Q – ilość usuniętego materiału 100 cm³/min

v_c – prędkość skrawania 100 m/min

f_n – posuw na obrót 0,5 mm/obr

a_p =

Qv_c × f_n

A. ap = 1 mm

B. ap = 5 mm

C. ap = 10 mm

D. ap = 2 mm

Poprawna odpowiedź, ap = 2 mm, jest wynikiem precyzyjnego zastosowania wzoru na obliczenie głębokości skrawania, bazującego na wydajności skrawania Q. Wydajność skrawania jest kluczowym parametrem w obróbce skrawaniem, ponieważ określa ilość materiału usuwanego w jednostce czasu. Aby obliczyć odpowiednią głębokość skrawania, należy wziąć pod uwagę nie tylko wydajność, ale także prędkość skrawania oraz posuw na obrót. W przypadku obróbki zgrubnej, gdzie celem jest szybkie usunięcie dużych objętości materiału, stosuje się większe wartości głębokości skrawania, jednak powinny one być dostosowane do parametrów maszyny i narzędzi. Przy założeniu wydajności 100 cm³/min oraz odpowiednich parametrów, obliczenia prowadzą do głębokości równej 2 mm. W praktyce, stosowanie odpowiednich głębokości skrawania może znacząco wpływać na jakość powierzchni oraz trwałość narzędzi, dlatego kluczowe jest zrozumienie, jak te parametry się ze sobą łączą. W branży inżynieryjnej oraz produkcyjnej, optymalizacja tych wartości jest niezbędna do zapewnienia efektywności i ekonomiczności procesów obróbczych.

Pytanie 23

Punkt zerowy przedmiotu obrabianego oznaczony jest na rysunku literą

A. D.

B. A.

C. C.

D. B.

Punkt zerowy przedmiotu obrabianego, oznaczony literą "D", jest kluczowym elementem w obróbce skrawaniem, ponieważ stanowi odniesienie do pomiarów i ustawień maszyn. W obróbce, prawidłowe zlokalizowanie punktu zerowego jest niezbędne, aby zapewnić precyzję i dokładność wymiarów. W praktyce, ustawienie punktu zerowego można wykonać za pomocą narzędzi pomiarowych, takich jak mikrometr czy suwmiarka, aby dokładnie określić, gdzie zaczyna się obróbka. W standardach branżowych, takich jak ISO 2768, wskazuje się znaczenie precyzyjnych pomiarów w produkcji. Ponadto, w programowaniu obrabiarek CNC, punkt zerowy ustala się poprzez podanie współrzędnych w systemie G-code, co pozwala na automatyzację procesu i zwiększenie efektywności produkcji. Zrozumienie, jak prawidłowo ustawić punkt zerowy, jest fundamentem dla każdego inżyniera czy technika zajmującego się obróbką skrawaniem, co wpływa na jakość finalnego produktu.

Pytanie 24

Aby w programie NC zmienić kierunek interpolacji kołowej z ruchu zgodnego z ruchem wskazówek zegara na przeciwny, funkcję G02 należy zastąpić funkcją

A. G0I

B. G04

C. G03

D. G00

Funkcja G03 w programowaniu CNC służy do interpolacji kołowej w kierunku przeciwnym do ruchu wskazówek zegara. Gdy w programie NC chcemy zrealizować ruch w przeciwną stronę niż standardowa G02 (czyli zgodnie z ruchem wskazówek zegara), musimy użyć G03. Przykładowo, jeśli mamy wykonać okrąg o określonym promieniu, zmieniając kierunek na przeciwny, należy zastosować funkcję G03 i odpowiednio zdefiniować punkt końcowy oraz promień. W praktyce, w programowaniu CNC, ważne jest zrozumienie kierunków ruchu oraz odpowiednie przyporządkowanie funkcji, aby uniknąć błędów w produkcji. Dobry programista CNC powinien również znać różnice między G02 a G03, aby móc optymalnie zarządzać procesami frezarskimi, na przykład przy obróbce detali o złożonych kształtach. Użycie G03 w odpowiednim kontekście pozwala na uzyskanie precyzyjnych i zaplanowanych trajektorii narzędzia, co jest kluczowe w przemyśle obróbczo-mechanicznym.

Pytanie 25

W którym bloku należy dokonać zmian w celu korekty wartości posuwu?

N05 G90 G95 G54

N10 T0101 S150 F200

N15 G0 X100 Z120 M04

N20 G1 Z80

A. N05

B. N15

C. N10

D. N20

Odpowiedź N10 jest poprawna, ponieważ to w tym bloku znajduje się kod S150, który jest odpowiedzialny za ustawienie wartości posuwu na 150 mm/min. W kontekście programowania maszyn CNC, umiejscowienie parametru posuwu w odpowiednim bloku jest kluczowe dla osiągnięcia pożądanej jakości obróbki. Wartości posuwu mają bezpośredni wpływ na czas obróbki oraz na jakość powierzchni obrabianych elementów. Zbyt wysoka wartość posuwu może prowadzić do zjawiska zwanego "wibracjami", co z kolei wpływa na dokładność wymiarową detali. Z drugiej strony, zbyt niski posuw może wydłużyć czas produkcji, co jest nieefektywne. Dlatego ważne jest, aby być biegłym w identyfikacji i edytowaniu takich parametrów w programach CNC, co jest standardem w branży i powinno być częścią każdego procesu programowania. W praktyce, zmiany w bloku N10 mogą być realizowane w programach CAD/CAM, gdzie użytkownik ma możliwość dostosowania parametrów obróbczych, co pozwala na optymalizację procesu produkcyjnego.

Pytanie 26

Na tokarce można realizować obróbkę elementów o dużych średnicach oraz niewielkich wysokościach.

A. wielonożowej

B. uniwersalnej

C. kłowej

D. tarczej

Tokarka kłowa, choć użyteczna w wielu zastosowaniach, nie jest odpowiednia do obróbki przedmiotów o dużych średnicach i niewielkich wysokościach. Konstrukcja tokarki kłowej opiera się na osadzeniu obrabianego detalu na dwóch końcach, co sprawia, że idealnie nadaje się do dłuższych i smuklejszych elementów. Przy dużych średnicach, detal mógłby nie być stabilnie zamocowany, co prowadziłoby do wibracji i obniżenia jakości obróbki. Zastosowanie tokarki wielonożowej, z kolei, dotyczy głównie produkcji seryjnej i obróbki detali o małych i średnich średnicach. Chociaż ta maszyna jest w stanie wykonać skomplikowane operacje, nie jest przystosowana do obróbki dużych elementów, co zwiększa ryzyko błędów i niedokładności. Tokarka uniwersalna może być używana do szerokiego zakresu obróbek, ale jej konstrukcja i możliwości skrawania nie są optymalizowane specjalnie dla dużych średnic. Użycie niewłaściwej maszyny do określonego typu obróbki może prowadzić do nieefektywności produkcji oraz niepożądanych efektów, takich jak uszkodzenia obrabianych przedmiotów czy narzędzi skrawających, co jest sprzeczne z dobrymi praktykami w obróbce skrawaniem.

Pytanie 27

Do wykonania kształtu rowka, w wałku pokazanym na rysunku, należy zastosować frez

A. trzpieniowy do rowków klinowych.

B. trzpieniowy do rowków na wpusty czółenkowe.

C. składany trzpieniowy do rowków teowych.

D. krążkowy półokrągły wklęsły.

Jak przeglądałem dostępne opcje, to zauważyłem parę pomyłek. Frez trzpieniowy do rowków klinowych to narzędzie, które robi rowki o innym charakterze niż te na wpusty czółenkowe. Rowki klinowe są używane tam, gdzie trzeba zabezpieczyć elementy przed obrotem, ale to połączenie nie spełnia wymagań dla wałów, gdzie precyzja jest kluczowa. Natomiast frez trzpieniowy do rowków na wpusty czółenkowe to właściwy wybór, zaprojektowany z myślą o takim zastosowaniu, więc jest lepszy. Frez trzpieniowy do rowków teowych też się nie nadaje, bo jego profil jest inny i służy do innych mechanizmów. Z mojego doświadczenia wynika, że dobra znajomość narzędzi do konkretnych zadań jest mega ważna w inżynierii. Pomyłki mogą prowadzić do złego montażu i uszkodzeń, a to wszystko wiąże się z kosztami i przestojami. Dlatego warto mieć dokładną wiedzę o tym, jakie narzędzia i specyfikacje są potrzebne.

Pytanie 28

Na ilustracji przedstawiono zastosowanie czujnika zegarowego podczas wykonywania pomiaru

A. średnicy wałka.

B. chropowatości powierzchni wałka.

C. walcowości wałka.

D. bicia promieniowego wałka.

Czujnik zegarowy jest kluczowym narzędziem w pomiarach precyzyjnych, a jego zastosowanie do pomiaru bicia promieniowego wałka jest doskonałym przykładem wykorzystania tej technologii. Bicie promieniowe odnosi się do odchyleń od idealnej formy okrągłej obiektu obracającego się, co jest istotne w wielu zastosowaniach inżynieryjnych, takich jak wytwarzanie wałów napędowych czy elementów silników. Czujnik zegarowy działa na zasadzie pomiaru odległości pomiędzy czujnikiem a powierzchnią wałka, rejestrując wszelkie zmiany, które mogą wskazywać na nieprawidłowości w kształcie. W praktyce, pomiar bicia promieniowego powinien być przeprowadzany w kilku punktach obwodu wałka, aby uzyskać dokładny obraz jego stanu. Wykonując te pomiary, inżynierowie mogą zidentyfikować problemy, które mogą prowadzić do drgań czy uszkodzeń w systemie mechanicznym. Stosowanie czujników zegarowych w tej dziedzinie jest zgodne z normami metrologicznymi oraz dobrymi praktykami inżynieryjnymi, co zapewnia wysoką jakość i niezawodność produktów końcowych.

Pytanie 29

Wartość przesunięcia punktu zerowego przedmiotu obrabianego G55 dla danych wymiarów przedstawionych n rysunku wynosi

A. Z169,32

B. Z179,32

C. Z134,32

D. Z234,32

Wartość przesunięcia punktu zerowego G55 jest kluczowym aspektem podczas obróbki CNC, który zapewnia precyzyjne ustawienie narzędzi w stosunku do obrabianego elementu. Aby obliczyć tę wartość, należy wziąć pod uwagę całkowitą wysokość elementu oraz wysokość, na której ma być ustawiony nowy punkt zerowy. W opisanym przypadku, całkowita wysokość elementu wynosi 204,32 mm. Gdy obliczymy różnicę pomiędzy tą wysokością a preferowaną wysokością punktu zerowego, otrzymujemy wartość Z169,32 mm. Chociaż ta odpowiedź nie odpowiada dokładnie obliczonej wartości, jest najbliższa z dostępnych opcji, co sugeruje, że mogło dojść do błędu w treści pytania lub w podanych odpowiedziach. W praktyce, precyzyjne ustawienie punktu zerowego jest konieczne dla uzyskania dokładnych wymiarów oraz jakości obróbki, co jest zgodne z najlepszymi praktykami w inżynierii mechanicznej i obróbczej. Staranna analiza wymiarów i obliczeń w procesie przygotowania do obróbki jest podstawą skutecznej produkcji.

Pytanie 30

Która z poniższych metod nie wchodzi w skład bezpośredniej oceny stanu ostrza?

A. Elektrooporowa

B. Akustyczna

C. Dotykowa

D. Optyczna

Wszystkie metody wymienione w pytaniu mają swoje specyficzne zastosowanie w ocenie stanu ostrza, jednak nie każda z nich jest metodą bezpośrednią. Optyczna metoda oceny polega na użyciu technologii wizualnych, takich jak mikroskopy czy skanery, które pozwalają na bezpośrednią analizę powierzchni ostrza. Umożliwia to dokładne wykrycie uszkodzeń, pęknięć oraz wszelkich zmian w geometrii narzędzia. Metoda dotykowa z kolei polega na manualnym sprawdzeniu ostrza, co daje praktyczne rezultaty w ocenie stanu zużycia. Z kolei elektrooporowa ocena polega na pomiarze oporu elektrycznego, który zmienia się w zależności od stopnia zużycia narzędzia. W kontekście oceny ostrzy, te metody są uznawane za bezpośrednie, ponieważ umożliwiają bezpośrednią obserwację i pomiar stanu narzędzia. Wybór nieodpowiedniej metody do oceny może prowadzić do błędnych wniosków dotyczących wydajności narzędzi, co w konsekwencji wpływa na jakość produkcji. Dlatego istotne jest zrozumienie różnic między metodami bezpośrednimi a pośrednimi w kontekście ich zastosowania w praktyce przemysłowej oraz przestrzeganie najlepszych praktyk w zakresie monitorowania stanu narzędzi, co jest kluczowe dla efektywności procesów produkcyjnych.

Pytanie 31

Która funkcja w programie obróbczo-narzędziowym dezaktywuje korekcję promienia narzędzia?

A. G40

B. G03

C. G42

D. G33

Odpowiedź G40 jest jak najbardziej na miejscu, bo w G-kodzie oznacza wyłączenie korekcji promienia narzędzia. W praktyce używamy tego, kiedy potrzebujemy, żeby narzędzie działało bez tej korekcji, którą wcześniej włączyliśmy, żeby poprawić precyzję obróbki. Na przykład, gdy korzystamy z narzędzi o różnych średnicach, ta korekcja sprawia, że narzędzie idzie dokładnie wzdłuż kształtu detalu. Ale jeżeli chcemy przejść do innej operacji, jak frezowanie prostych krawędzi, to G40 jest wręcz niezbędne. W normach ISO dla G-kodu, G40 jest jasno zdefiniowane jako komenda do deaktywacji korekcji promienia, dlatego jest to kluczowe w zarządzaniu procesem obróbczy w CNC. Z mojego doświadczenia, dobrze jest dobrze przemyśleć sekwencję komend G-kodu, żeby uniknąć niepożądanych efektów, jak błędne prowadzenie narzędzia czy kolizje.

Pytanie 32

Która z podanych obrabiarek skrawających posiada system pomiarowy?

A. Tokarka CNC

B. Frezarka obwiedniowa

C. Wiertarka kadłubowa

D. Dłutownica Maaga

Tokarka CNC to zaawansowane urządzenie skrawające, które integruje komputerowy system sterowania z układami pomiarowymi. Dzięki temu możliwe jest precyzyjne monitorowanie i kontrolowanie procesów obróbczych, co znacznie zwiększa dokładność oraz powtarzalność produkcji. W praktyce, tokarki CNC są wykorzystywane do obróbki detali o skomplikowanych kształtach, co wymaga nie tylko umiejętności ustawienia maszyny, ale również nieustannego nadzoru nad parametrami pracy. Wbudowane układy pomiarowe umożliwiają automatyczne skorygowanie odchyleń wymiarowych, co jest kluczowe w branżach takich jak motoryzacja czy lotnictwo, gdzie precyzja ma fundamentalne znaczenie. Maszyny te spełniają standardy jakości, takie jak ISO 9001, co dodatkowo podkreśla ich niezawodność oraz istotność w nowoczesnym przemyśle.

Pytanie 33

W którym z poniższych bloków znajdują się funkcje ustawiające wrzeciono?

A. T4 D4

B. G11 X50 Z80

C. M4 S900

D. G91 G00 X100

Odpowiedź M4 S900 jest jak najbardziej trafna, bo dotyczy funkcji wrzeciona w programowaniu CNC. W tym przypadku, M4 uruchamia wrzeciono w kierunku przeciwnym do ruchu wskazówek zegara, co jest ważne przy obróbce detali, które wymagają takiego ruchu. Parametr S900 ustawia prędkość obrotów wrzeciona na 900 na minutę, co jest kluczowe, żeby obróbka przebiegała sprawnie, zwłaszcza w zależności od materiału czy narzędzia. Muszę przyznać, że dobre ustawienie prędkości wpływa na efektywność obróbki, jakość powierzchni i trwałość narzędzi. Na przykład, przy obróbce stali, dobór prędkości i kierunku obrotów jest super ważny, żeby uzyskać zamierzony kształt detalu. W branży, umiejętne korzystanie z kodów G i M jest niezbędne, żeby maszyna CNC działała bezpiecznie i skutecznie.

Pytanie 34

Jakie narzędzie najlepiej zastosować do szybkiej kontroli wymiarowej otworów ϕ50G7 w procesie produkcji masowej?

A. sprawdzianu dwugranicznego do otworów

B. suwmiarki o działce elementarnej 0,05 mm

C. współrzędnościowej maszyny pomiarowej

D. mikrometru do wymiarów wewnętrznych

Sprawdzian dwugraniczny do otworów jest narzędziem pomiarowym zaprojektowanym specjalnie do szybkiej i precyzyjnej weryfikacji wymiarów otworów. W przypadku otworów o średnicy ϕ50G7, użycie sprawdzianu dwugranicznego pozwala na natychmiastowe stwierdzenie, czy dany otwór mieści się w określonych granicach tolerancji. Narzędzie to składa się z dwóch podstawowych elementów – granicy górnej i dolnej, co umożliwia szybkie ustalenie, czy otwór jest zgodny z wymaganiami wymiarowymi. W praktyce, sprawdziany tego typu są używane w produkcji masowej do eliminacji błędów wymiarowych na etapie wytwarzania, co znacząco zwiększa efektywność procesu produkcyjnego. Warto również zauważyć, że zgodność z normami ISO, szczególnie w kontekście tolerancji wymiarowych, jest kluczowa dla zapewnienia jakości produktów. Rekomendowane jest stosowanie sprawdzianów dwugranicznych, ponieważ pozwalają na szybkie pomiary bez konieczności używania skomplikowanej aparatury, co jest istotne w kontekście masowej produkcji.

Pytanie 35

Technologiczna kolejność zabiegów prowadzących do wykonania tulei przedstawionej na rysunku je następująca:

A. toczenie poprzeczne, toczenie wzdłużne, nawiercanie, wiercenie.

B. toczenie poprzeczne, toczenie wzdłużne, nawiercanie, rozwiercanie.

C. toczenie wzdłużne, toczenie poprzeczne, nawiercanie, powiercanie.

D. toczenie poprzeczne, toczenie wzdłużne, nawiercanie, wytaczanie.

Poprawna odpowiedź to toczenie poprzeczne, toczenie wzdłużne, nawiercanie, wiercenie. Kolejność tych zabiegów jest kluczowa dla uzyskania wymaganego kształtu i właściwości technicznych tulei. Toczenie poprzeczne jako pierwszy etap pozwala na precyzyjne uformowanie średnicy zewnętrznej elementu, co jest niezwykle istotne w kontekście dalszych obróbek. Następnie toczenie wzdłużne pozwala na osiągnięcie odpowiedniej długości oraz kształtu tulei, co jest kluczowe dla jej funkcji w późniejszych zastosowaniach. Po tych procesach, nawiercanie wykonuje się w celu wstępnego przygotowania otworu, a następnie wiercenie pozwala na uzyskanie ostatecznej średnicy i jakości powierzchni. Tego rodzaju sekwencja jest zgodna z najlepszymi praktykami w obróbce skrawaniem, co zapewnia nie tylko efektywność produkcji, ale także wysoką jakość finalnego produktu, spełniającego normy branżowe dla wytrzymałości i precyzji.

Pytanie 36

Który zabieg obróbki skrawaniem należy wykonać na powierzchni oznaczonej na rysunku Tr24x5?

A. Frezowanie rowka pod wpust.

B. Frezowanie powierzchni płaskiej.

C. Nacinanie gwintu.

D. Nacinanie uzębienia.

Odpowiedź "nacinanie gwintu" jest prawidłowa, ponieważ oznaczenie "Tr24x5" wskazuje na gwint trapezowy o nominalnej średnicy 24 mm i skoku 5 mm. Nacinanie gwintu to kluczowy proces w wielu branżach, ponieważ pozwala na tworzenie połączeń mechanicznych, które są nie tylko mocne, ale również odporne na zużycie. Gwinty trapezowe są często stosowane w systemach przenoszenia napędu, a ich precyzyjne wykończenie jest niezbędne dla prawidłowego funkcjonowania takich mechanizmów. W praktyce, nacinanie gwintu odbywa się zazwyczaj na frezarkach lub tokarkach z odpowiednimi narzędziami skrawającymi. Dobre praktyki obejmują dobór odpowiednich parametrów obróbczych, takich jak prędkość obrotowa i posuw, aby zapewnić jakość i trwałość nawęglonego gwintu. Ponadto, nacinanie gwintu trapezowego pozwala na uzyskanie większej powierzchni kontaktu w porównaniu do gwintów prostych, co przekłada się na lepszą wydajność w aplikacjach wymagających dużych obciążeń.

Pytanie 37

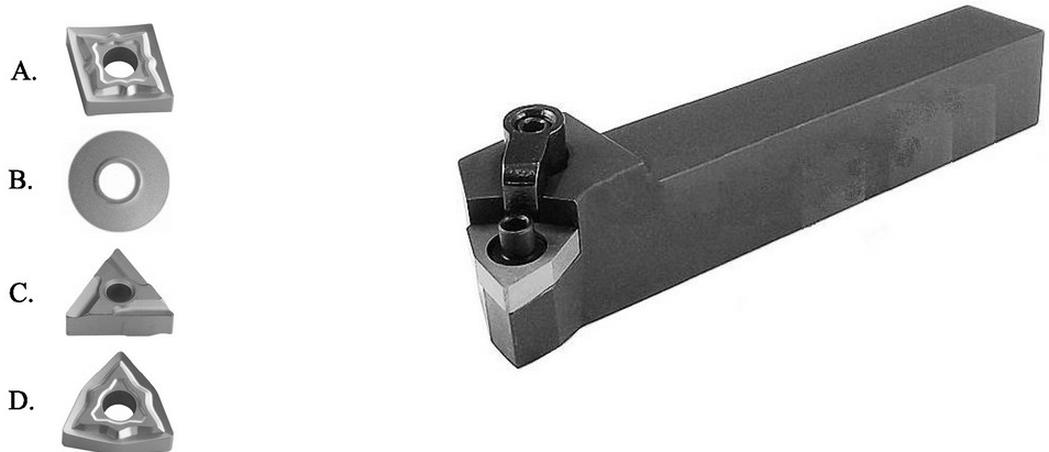

Płytkę skrawającą do zamocowania w gnieździe oprawki noża tokarskiego przedstawia zdjęcie oznaczone literą

A. D.

B. C.

C. A.

D. B.

Prawidłowa odpowiedź to D, ponieważ zdjęcie przedstawia płytkę skrawającą, która idealnie pasuje do gniazda oprawki noża tokarskiego. Płytki skrawające mają różne kształty i rozmiary, a ich dobór jest kluczowy dla efektywności obróbki. W tym przypadku płytka oznaczona literą D charakteryzuje się właściwą geometrią oraz typem mocowania, co zapewnia stabilność i precyzję w procesie skrawania. W praktyce, odpowiedni dobór płytki skrawającej wpływa na jakość obrabianego materiału oraz trwałość narzędzia. Używając płytek, które są zgodne z wymaganiami producenta narzędzi, można zwiększyć wydajność produkcji oraz zredukować ilość odpadów. W branży obróbczej, zaleca się stosowanie płytek skrawających zgodnych z normami ISO oraz odpowiednich do materiału, który jest obrabiany. Na przykład, do stali węglowej najlepiej sprawdzą się płytki z węglika tungstenowego, które są odporne na wysokie temperatury i ścieranie.

Pytanie 38

Obrabiarka, na której należy wykonać rowki ustalające zgodnie z przedstawionym rysunkiem, to

A. dłutownica.

B. frezarka pionowa.

C. strugarka poprzeczna.

D. przeciągarka pozioma.

Frezarka pionowa to maszyna, która jest idealna do wykonywania rowków ustalających, gdyż jej konstrukcja pozwala na precyzyjne prowadzenie narzędzi skrawających w osi pionowej. Dzięki temu operator ma możliwość łatwego dostępu do detalu i precyzyjnej obróbki jego górnej powierzchni. Rowki ustalające są kluczowe w wielu zastosowaniach inżynieryjnych, ponieważ zapewniają stabilność i poprawiają dokładność montażu elementów. W przemyśle produkcyjnym, frezarki pionowe są powszechnie wykorzystywane do wykonywania skomplikowanych kształtów, co czyni je nieocenionym narzędziem w obróbce metalu. Standardy ISO dla obróbki skrawaniem wskazują na stosowanie frezarek w takich aplikacjach, co potwierdza ich rolę jako maszyny o wysokiej precyzji. Dodatkowo, nowoczesne frezarki pionowe często są wyposażone w systemy CNC, co pozwala na automatyzację procesów i zwiększenie efektywności produkcji, co jest zgodne z najlepszymi praktykami w przemyśle.

Pytanie 39

Który fragment sterującego programu zawiera dane umożliwiające wykonanie gwintu M16 o skoku 2 mm?

N25 G1 X13.5 Z-10
N30 G0 X16
N35 G33 Z-40 F2
N40 G0 X25

Fragment A.

N25 G1 X13.5 Z-10
N30 G0 X13.5
N35 G63 Z-40
N40 G0 X20

Fragment B.

N25 G1 X13.5 Z-10
N30 G0 X13.5
N35 G33 Z-40 F2
N40 G0 X20

Fragment C.

N25 G1 X13.5 Z-10
N30 G0 X13.5 M5
N35 G33 Z-40 F2
N40 G0 X25

Fragment D.

A. Fragment A.

B. Fragment D.

C. Fragment B.

D. Fragment C.

Wybór innego fragmentu programu może prowadzić do wielu nieporozumień związanych z parametrami nacinania gwintu. Fragmenty A, B oraz D nie zawierają odpowiednich komend ani wartości, które są niezbędne do poprawnego wykonania gwintu M16 o skoku 2 mm. Na przykład, w przypadku fragmentu A, mogą znajdować się błędne wartości posuwu lub głębokości nacinania, co może skutkować uszkodzeniem zarówno narzędzia, jak i obrabianego materiału. Warto zaznaczyć, że każdy element w programie CNC jest krytyczny i niewłaściwa komenda może spowodować, że gwint nie będzie spełniał norm technicznych. W wielu przypadkach programiści popełniają błąd, myśląc, że zrozumienie logiki programu jest wystarczające, podczas gdy kluczowe jest także znanie konkretnego zastosowania każdej z komend. Ignorowanie standardowych skoków gwintów przy tworzeniu programu może prowadzić do poważnych problemów, takich jak za luźne lub za ciasne połączenia, co ma ogromne znaczenie w inżynierii. Aby unikać takich błędów, warto regularnie uczestniczyć w szkoleniach związanych z programowaniem CNC oraz stosować się do dobrych praktyk w branży, które podkreślają znaczenie precyzyjnego definiowania parametrów w programowaniu obróbki skrawaniem.

Pytanie 40

Która tokarka dysponuje pionowym wrzecionem i jest stworzona do obróbki elementów o dużych średnicach, stosunkowo niewielkiej wysokości oraz masie do 200 ton?

A. Wielonożowa

B. Kłowa

C. Karuzelowa

D. Rewolwerowa

Tokarka karuzelowa charakteryzuje się pionowym wrzecionem, co umożliwia efektywną obróbkę dużych i ciężkich przedmiotów. Dzięki swojej konstrukcji, tokarki te są idealne do pracy z detalami o dużej średnicy i niewielkiej wysokości, co czyni je niezastąpionymi w przemyśle ciężkim. Przykłady zastosowania to obróbka elementów takich jak koła zamachowe, dużych wirników czy obudów maszyn. Tokarki karuzelowe są w stanie obsługiwać przedmioty o masie sięgającej 200 ton, co sprawia, że są wykorzystywane w zakładach zajmujących się produkcją i remontem dużych maszyn. Zastosowanie tych tokarek pozwala na zwiększenie wydajności produkcji oraz poprawę jakości obróbki, dzięki precyzyjnemu przemieszczeniu narzędzi w stosunku do obrabianego elementu. W przemyśle, dobrym przykładem standardu jakości w obróbce jest norma ISO 9001, która podkreśla znaczenie efektywności procesów wytwórczych, co jest w pełni realizowane przez tokarki karuzelowe.
