Pytanie 1

Do jakiej dokumentacji technicznej związanej z geodezyjną obsługą budowli powinien być dołączony oryginał szkicu tyczenia?

A. Inwentaryzacji powykonawczej
B. Projektu zagospodarowania działki
C. Dziennika budowy
D. Planu sytuacyjnego
Wybór odpowiedzi wskazującej na projekt zagospodarowania działki jako miejsce dołączenia oryginału szkicu tyczenia jest nieprawidłowy. Projekt zagospodarowania działki koncentruje się głównie na planowaniu przestrzennym i właściwym rozlokowaniu obiektów na działce, co nie obejmuje szczegółowego rejestrowania rzeczywistych postępów budowy. Szkic tyczenia, jako dokument geodezyjny, musi być zarejestrowany w dzienniku budowy, aby zapewnić pełną transparentność całego procesu budowlanego. Podobnie, inwentaryzacja powykonawcza, mimo że jest istotnym dokumentem, służy do potwierdzenia, że obiekt został zrealizowany zgodnie z projektem, a nie do rejestrowania bieżących postępów czy geodezyjnego ustalenia lokalizacji. Plan sytuacyjny również nie jest odpowiednim dokumentem do dołączania szkicu tyczenia, gdyż służy do przedstawienia układu przestrzennego obiektów w danym terenie, a nie do bieżącej dokumentacji budowy. Często popełnianym błędem jest mylenie funkcji różnych dokumentów technicznych. Właściwa praktyka wymaga, aby każdy etap budowy był udokumentowany w odpowiednim miejscu, co zapewnia zgodność z przepisami oraz normami budowlanymi. W kontekście przepisów prawa budowlanego, jest istotne, aby wszystkie istotne dokumenty były przechowywane w odpowiednich rejestrach, co ma kluczowe znaczenie dla przyszłych kontroli oraz ewentualnych sporów prawnych.

Pytanie 2

Wykonawca prac geodezyjnych powinien dostarczyć kopię mapy powstałej w rezultacie geodezyjnej inwentaryzacji powykonawczej

A. projektantowi
B. kierownikowi budowy
C. inspektorowi nadzoru eksploatacyjnego
D. inspektorowi nadzoru inwestorskiego
Kopie mapy powstałej w wyniku geodezyjnej inwentaryzacji powykonawczej powinny być przekazywane kierownikowi budowy, ponieważ to on jest odpowiedzialny za nadzór nad przebiegiem realizacji inwestycji budowlanej. Przekazanie tych dokumentów jest kluczowe dla zapewnienia zgodności wykonanych prac z projektem budowlanym oraz dla dalszego etapu realizacji inwestycji. Kierownik budowy wykorzystuje te mapy do monitorowania postępu prac i weryfikacji, czy roboty zostały wykonane zgodnie z obowiązującymi standardami i przepisami. W praktyce, dokumentacja geodezyjna dostarcza niezbędnych informacji o lokalizacji oraz charakterze wykonanych elementów infrastruktury, co jest szczególnie istotne przy późniejszych pracach budowlanych, remontowych, czy w trakcie procedur odbiorowych. Zgodnie z normami branżowymi, takich jak PN-EN ISO 19101, odpowiednie przekazywanie tych danych jest kluczowe dla transparentności i efektywności procesu budowlanego.

Pytanie 3

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.


Pytanie 4

Jakie wartości trzeba wyznaczyć w celu wytyczenia punktu przy zastosowaniu metody ortogonalnej?

A. Dwa kąty.
B. Dwa kierunki.
C. Odległość i kąt.
D. Dwie odległości.
Wytyczenie punktu metodą ortogonalną opiera się na zastosowaniu dwóch odległości, które są kluczowe dla precyzyjnego określenia nowej lokalizacji w przestrzeni. Metoda ta polega na pomiarze dwóch odległości z punktu odniesienia, co pozwala na jednoznaczne zdefiniowanie pozycji punktu. Przykładem zastosowania tej metody może być wytyczenie budynków czy innych obiektów w terenie, gdzie precyzyjne umiejscowienie jest kluczowe dla późniejszej realizacji projektu. Zgodnie z normami branżowymi, takich jak PN-EN ISO 1000, stosowanie ortogonalnych metod wytyczania zapewnia wysoką dokładność oraz zgodność z wymaganiami technicznymi. Dodatkowo, dobrze zaplanowane pomiary odległości, przy użyciu odpowiednich narzędzi (np. dalmierzy czy teodolitów), umożliwiają łatwe i efektywne weryfikowanie uzyskanych wyników w terenie. W praktyce oznacza to, że dokładność wytyczenia punktu może mieć kluczowe znaczenie, na przykład podczas budowy infrastruktury drogowej czy sieci uzbrojenia terenu.

Pytanie 5

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.


Pytanie 6

Jakie powinno być cięcie warstwicowe mapy zasadniczej w skali 1:1000?

A. 1,00 m
B. 0,25 m
C. 0,50 m
D. 2,00 m
Odpowiedzi "2,00 m", "0,50 m" oraz "0,25 m" wskazują na nieprawidłowe podejście do kwestii cięcia warstwicowego w kontekście map zasadniczych. Rozważając cięcie warstwicowe 2,00 m, można zauważyć, że taka wartość jest zbyt duża w przypadku skali 1:1000. Tego rodzaju cięcie może prowadzić do utraty istotnych informacji o ukształtowaniu terenu, co w praktyce może skutkować błędnymi analizami i decyzjami projektowymi. Z drugiej strony, 0,50 m i 0,25 m są wartościami, które mogą wydawać się atrakcyjne ze względu na precyzję, jednak w przypadku mapy w skali 1:1000 ich zastosowanie może prowadzić do nadmiernego skomplikowania mapy, co w praktyce utrudniałoby jej interpretację. W sytuacjach, gdy cięcie warstwicowe jest zbyt małe, istnieje ryzyko zatarcia ważnych różnic w terenie, co może prowadzić do błędnych oszacowań wysokości oraz nieprawidłowych wniosków w zakresie np. planowania przestrzennego czy zarządzania infrastrukturą. Kluczowe jest zrozumienie, że cięcie warstwicowe musi być dostosowane do skali mapy i charakterystyki terenu, aby spełniać wymagania praktyczne i techniczne. Stosując nieodpowiednie wartości, stawiamy czoła niebezpieczeństwu uzyskania dokumentacji, która nie oddaje rzeczywistych warunków terenowych.

Pytanie 7

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.


Pytanie 8

Osoba wykonująca prace geodezyjne oraz kartograficzne ma obowiązek zgłosić te działania do ośrodka dokumentacji geodezyjnej i kartograficznej?

A. najpóźniej w ciągu 7 dni od rozpoczęcia prac
B. w okresie 7 dni przed wezwaniem stron do działki
C. po zakończeniu wszystkich prac
D. przed rozpoczęciem realizacji prac
Wykonawca prac geodezyjnych i kartograficznych ma obowiązek zgłosić te prace do ośrodka dokumentacji geodezyjnej i kartograficznej przed przystąpieniem do ich realizacji. Jest to kluczowy krok, który ma na celu zapewnienie odpowiedniej dokumentacji oraz koordynacji działań związanych z geodezją i kartografią. Zgłoszenie prac przed ich rozpoczęciem pozwala ośrodkowi na weryfikację danych, które mogą być istotne dla innych instytucji, a także na monitorowanie prac prowadzonych na danym terenie. Przykładowo, w przypadku budowy nowych obiektów, wcześniejsze zgłoszenie prac geodezyjnych może pomóc w uniknięciu konfliktów z innymi projektami infrastrukturalnymi czy z osadnictwem. Dobrą praktyką jest również informowanie lokalnych władz o planowanych pracach geodezyjnych, co przyczynia się do lepszej współpracy w zamykaniu i udostępnianiu przestrzeni publicznej. Właściwe zgłoszenie ma również znaczenie prawne, zabezpieczając wykonawcę przed ewentualnymi konsekwencjami związanymi z niewłaściwym przeprowadzeniem prac oraz brakiem dokumentacji.

Pytanie 9

Na którym szkicu przedstawiono przenoszenie osi konstrukcyjnych obiektu budowlanego metodą rzutowania?

A. C.

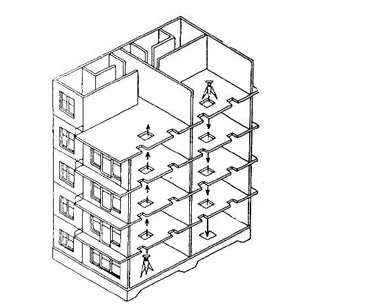

Ilustracja do odpowiedzi A
B. D.
Ilustracja do odpowiedzi B
C. A.
Ilustracja do odpowiedzi C
D. B.
Ilustracja do odpowiedzi D
Podejmowanie prób identyfikacji rzutowania osi konstrukcyjnych budowli na podstawie szkiców może prowadzić do nieporozumień, szczególnie jeżeli nie są zachowane odpowiednie standardy prezentacji. Szkice A, B i C mogą przedstawiać różne techniki pomiarowe, które są stosowane w inżynierii budowlanej, ale nie są one związane z metodą rzutowania. Na przykład, mogą one ilustrować różne podejścia do pomiaru, takie jak wytyczanie osi w terenie za pomocą tachimetru lub teodolitów, co wiąże się z pomiarami kątów i odległości. Błędem jest także myślenie, że każda linia pomocnicza w szkicach reprezentuje rzutowanie. Rzutowanie osiowe wymaga specyficznych oznaczeń i układów, które nie są obecne w innych technikach. W praktyce, wiele osób może pomylić rzutowanie z wytyczaniem osi, co prowadzi do niewłaściwych wniosków o zastosowanej metodzie. Dlatego istotne jest, aby przed podjęciem decyzji o wyborze konkretnego szkicu, dokładnie zrozumieć, jakie techniki są demonstrowane i jakie mają zastosowanie w kontekście pomiarów budowlanych. Wiedza na temat metod i ich specyfikacji jest kluczem do właściwego zastosowania oraz interpretacji rysunków technicznych.

Pytanie 10

Na mapie ewidencyjnej rowy oznacza się za pomocą symbolu literowego

A. W
B. Wsr
C. R
D. Br-R
Wybór alternatywnych odpowiedzi, takich jak "R", "Wsr" czy "Br-R", wynika z nieporozumień w zakresie interpretacji symboliki map ewidencyjnych. Odpowiedź "R" sugeruje, że rowy mogłyby być oznaczane jako rzeki, co jest nieprawidłowe, ponieważ rowy i rzeki pełnią różne funkcje hydrologiczne oraz mają odmienne cechy geomorfologiczne. Rzeki są naturalnymi ciekami wodnymi, często o znaczeniu ekologicznym i hydrologicznym, podczas gdy rowy najczęściej są tworzonymi przez człowieka strukturami, które mają na celu kontrolę wód opadowych. Z kolei opcja "Wsr" sugeruje, że rowy mogłyby być powiązane z innymi formami ukształtowania terenu, co jest mylne, ponieważ oznaczenie "W" jednoznacznie wskazuje na rowy bez zbędnych modyfikacji. Natomiast "Br-R" łączy rowy z innymi typami infrastruktury, co wprowadza dodatkowe zamieszanie. Kluczowe jest zrozumienie, że poprawne oznaczenie na mapie ewidencyjnej jest ściśle związane z funkcją danego obiektu w krajobrazie oraz jego rolą w systemie hydrologicznym. Niepoprawne interpretacje mogą prowadzić do błędnego planowania przestrzennego oraz niewłaściwej oceny stanu zasobów naturalnych, co może mieć daleko idące konsekwencje dla zrównoważonego rozwoju oraz ochrony środowiska.

Pytanie 11

Na zamieszczonym fragmencie mapy glebowo-rolniczej czerwoną strzałką wskazano

Ilustracja do pytania
A. oznaczenie rodzaju gleby.
B. klasę gruntu ornego.
C. numer obrębu.
D. numer odkrywki glebowej.
Wybór niepoprawnej odpowiedzi może wynikać z nieporozumienia w zakresie interpretacji map glebowo-rolniczych. Odpowiedzi sugerujące, że czerwona strzałka wskazuje klasę gruntu ornego lub oznaczenie rodzaju gleby są mylące, ponieważ klasa gruntu zwykle reprezentowana jest poprzez różne kolory lub odcienie, a nie przez numery. Podobnie, numer obrębu jest identyfikowany w inny sposób w ramach systemu ewidencji gruntów i nie jest przypisany do odkrywek. Osoby, które mylnie wskazują te odpowiedzi, mogą mieć problemy z prawidłowym odczytem danych z map, co może skutkować błędnymi decyzjami w praktyce rolniczej. Warto zauważyć, że numery odkrywek glebowych są kluczowe dla zrozumienia lokalnych warunków glebowych i ich właściwości. Ignorowanie tych danych w kontekście mapy glebowo-rolniczej może prowadzić do nieefektywnego zarządzania glebą i zasobami naturalnymi. Często zdarza się, że osoby pracujące w rolnictwie lub agrotechnice nie są świadome znaczenia szczegółowych oznaczeń na mapach, co może wpływać na ich decyzje dotyczące upraw, co do zasady wymaga głębszej analizy i zrozumienia kontekstu geoinformacyjnego.

Pytanie 12

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.


Pytanie 13

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.


Pytanie 14

Którą metodę tyczenia obrysu fundamentu filara mostu przedstawiono na rysunku?

Ilustracja do pytania
A. Wcięć liniowych.
B. Ortogonalną.
C. Biegunową.
D. Przecięć kierunków.
Zrozumienie metod tyczenia jest kluczowe dla geodezji, jednak nie wszystkie metody są odpowiednie do każdej sytuacji. Przykładowo, metoda przecięcia kierunków polega na wyznaczaniu punktów na podstawie dwóch kierunków pomiarowych, co w kontekście tyczenia obrysu fundamentu może prowadzić do błędów, jeśli kierunki nie są odpowiednio dobrane. Z kolei metoda ortogonalna, która zakłada wyznaczanie punktów poprzez kąty proste, nie sprawdzi się w sytuacjach, gdzie precyzyjne wyznaczenie odległości do punktu odniesienia jest kluczowe. Kolejna niepoprawna koncepcja to metoda wcięć liniowych, która jest używana do tworzenia linii odniesienia na podstawie zewnętrznych punktów, ale jest ona bardziej skomplikowana i mniej precyzyjna niż metoda biegunowa. Używanie tych metod w kontekście tyczenia fundamentów może prowadzić do błędnych pomiarów, co z kolei przekłada się na osłabienie konstrukcji. W praktyce, wybór metody powinien opierać się na specyfice zadania oraz wymaganiach dotyczących dokładności, co jest istotne z punktu widzenia standardów i dobrych praktyk w branży budowlanej. W związku z tym, brak zrozumienia tych podstawowych koncepcji może prowadzić do poważnych błędów w realizacji projektów budowlanych.

Pytanie 15

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.


Pytanie 16

W której z wymienionych sytuacji rozgraniczenie nieruchomości odbywa się z urzędowego nadania?

A. W przypadku wystąpienia sporu granicznego w trakcie scalenia gruntów
B. Zawsze, gdy pojawi się spór graniczny
C. Gdy nie ma dokumentacji geodezyjnej określającej lokalizację punktów granicznych
D. Kiedy brakuje oznaczeń granicznych na terenie
W kontekście rozgraniczenia nieruchomości, istnieje wiele sytuacji, które mogą wydawać się istotne, jednak nie wszystkie z nich prowadzą do rozgraniczenia z urzędu. W przypadku podania, że rozgraniczenie odbywa się każdorazowo w przypadku sporu granicznego, można zauważyć, że to podejście jest niewłaściwe. Nie każdy spór graniczny automatycznie skutkuje interwencją ze strony organu administracji; wiele sporów może być rozwiązanych polubownie przez strony bez potrzeby angażowania instytucji publicznych. Innym błędnym założeniem jest twierdzenie, że brak dokumentacji geodezyjnej zawsze skutkuje rozgraniczeniem z urzędu. W rzeczywistości, brak takiej dokumentacji nie jest wystarczającym powodem do przeprowadzenia procedury z urzędu, a w wielu przypadkach, można podjąć działania w celu jej uzupełnienia lub wyjaśnienia bez formalnego rozgraniczenia. W końcu, twierdzenie, że brak znaków granicznych w terenie prowadzi do automatycznego rozgraniczenia, również jest mylne. Znaki graniczne mogą ulegać zatarciu lub zniszczeniu, ale ich brak nie jest wystarczający do tego, by organ administracyjny działał z urzędu. Kluczowe jest, aby zrozumieć, że każda sytuacja wymaga indywidualnej analizy, a działania administracyjne powinny być oparte na konkretnych przesłankach i przepisach prawnych. Właściwe podejście do sporów granicznych oraz do rozgraniczenia nieruchomości ma kluczowe znaczenie dla zachowania porządku prawnego i stabilności na rynku nieruchomości.

Pytanie 17

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.


Pytanie 18

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.


Pytanie 19

Punkty zlokalizowane na powierzchni obiektu, w którym cyklicznie określane są przemieszczenia w celu ustalenia deformacji tego obiektu, to punkty

A. stałe
B. odniesienia
C. nawiązań
D. kontrolowane
Punkty kontrolowane to te, które są umieszczane na powierzchni obiektu w celu monitorowania deformacji i przemieszczeń w czasie. W praktyce inżynieryjnej, systemy monitorowania deformacji wykorzystują te punkty do przeprowadzania pomiarów, które pozwalają na ocenę stanu technicznego obiektów budowlanych, takich jak mosty, budynki czy zapory. Dzięki regularnemu wyznaczaniu przemieszczeń w punktach kontrolowanych, inżynierowie mogą identyfikować potencjalne ryzyko uszkodzeń i podejmować odpowiednie działania prewencyjne. Standardy takie jak Eurokod czy normy ASTM dostarczają wytycznych dotyczących lokalizacji i liczby punktów kontrolowanych oraz metod pomiarowych. Przykładowo, w przypadku mostów, punkty kontrolowane mogą być umieszczone w kluczowych miejscach, co umożliwia bieżące monitorowanie obciążenia i deformacji. Takie praktyki są niezbędne dla zapewnienia bezpieczeństwa konstrukcji oraz dla planowania działań konserwacyjnych i modernizacyjnych.

Pytanie 20

Który organ podejmuje decyzję w sprawie podziału nieruchomości?

A. Geodeta
B. Wójt, burmistrz albo prezydent miasta
C. Główny Geodeta Kraju
D. Starosta
Wybór geodety jako organu wydającego decyzję o podziale nieruchomości jest nieprawidłowy, ponieważ geodeta w rzeczywistości pełni rolę techniczną i wykonawczą, a nie decyzyjną. Geodeta zajmuje się m.in. pomiarem i określaniem granic działek, ale decyzje administracyjne podejmowane są przez osoby pełniące funkcje publiczne, takie jak wójt, burmistrz czy prezydent. W kontekście podziału nieruchomości, geodeta może być zaangażowany w proces jako wykonawca, lecz to nie on podejmuje decyzje o samej procedurze podziału. Również myślenie, że Główny Geodeta Kraju odgrywa kluczową rolę w lokalnych podziałach, jest błędne. Główny Geodeta Kraju zajmuje się nadzorem i koordynacją działań geodezyjnych na poziomie krajowym, a nie wydawaniem decyzji dotyczących konkretnych nieruchomości. Starosta również nie jest osobą odpowiedzialną za te decyzje w kontekście lokalnym, choć może mieć wpływ na inne aspekty związane z zarządzaniem nieruchomościami na swoim terenie. Kluczowe jest zrozumienie, że podział nieruchomości wymaga lokalnego nadzoru, który najlepiej realizują wójtowie, burmistrzowie lub prezydenci miast, co podkreśla znaczenie lokalnych władz w procesach zarządzania przestrzennym.

Pytanie 21

Jaką technikę precyzyjnego pozycjonowania z wykorzystaniem GNSS powinno się zastosować do pomiaru nowo ustanowionego punktu osnowy realizacyjnej, aby określić jego lokalizację z błędem średnim ±5 mm?

A. Kinematyczną RTK
B. Szybką statyczną
C. Różnicową kodową
D. Kinematyczną RTN
Różnicowa kodowa technika pozycjonowania GNSS działa na zasadzie porównywania sygnałów z dwóch lub więcej stacji, co ma na celu zredukowanie części błędów systematycznych. Moim zdaniem, mimo że może dać lepsze wyniki niż typowe pomiary GNSS, to jednak przy zakładaniu nowego punktu osnowy często nie osiąga dokładności na poziomie ±5 mm, co sprawia, że może być mniej przydatna. Kinematyczna RTN (Real-Time Network) jest też metodą przydatną, kiedy potrzebujemy pozycjonować się w czasie rzeczywistym, ale znowu nie daje nam aż takiej dokładności jaką byśmy chcieli. To dlatego, że w pomiarach na żywo wpływają różne czynniki atmosferyczne, które mogą namieszać w sygnale. RTK (Real-Time Kinematic) z kolei jest super szybką metodą, ale też nie jest najlepsza do precyzyjnych pomiarów, bo bazuje na ciągłym odbiorze sygnału, co sprawia, że staje się bardziej podatna na zakłócenia i spadki jakości sygnału. Jak widać, w geodezji musimy naprawdę zrozumieć charakterystykę tych metod i ich ograniczenia, bo inaczej możemy się łatwo pomylić w interpretacji wyników. Wybór odpowiedniej metody powinien opierać się na tym, jakie mamy wymagania dotyczące dokładności, w jakich warunkach robimy pomiary i jaki sprzęt mamy pod ręką.

Pytanie 22

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.


Pytanie 23

Jakim kolorem jest ukazywana treść zaplanowana na szkicu tyczenia?

A. Zielonym
B. Czarnym
C. Czerwonym
D. Niebieskim
Wybór koloru niezgodny z czerwonym nie tylko nie spełnia wymogów dotyczących standardów wizualizacji, ale również może prowadzić do nieporozumień i błędów w interpretacji szkiców tyczenia. Odpowiedzi takie jak czarny, zielony czy niebieski, które mogłyby wydawać się logicznymi wyborami, nie są zgodne z przyjętymi praktykami branżowymi. Kolor czarny, stosowany często w rysunkach technicznych, nie zapewnia wystarczającego kontrastu, zwłaszcza w terenie, gdzie może być trudne do zauważenia na tle innych elementów. Zielony kolor, pomimo że jest kojarzony z naturą i oznaczaniem terenów zielonych, nie jest odpowiedni dla treści projektowej, ponieważ może być mylony z oznaczeniami roślinności lub terenów nieużytkowych. Niebieski kolor, często używany do oznaczania wód lub elementów związanych z infrastrukturą wodną, również nie spełnia roli, jaką pełni czerwony w kontekście schematów tyczenia. Typowe błędy polegają na nieodpowiedniej interpretacji znaczenia kolorów w kontekście ich zastosowania w dokumentacji geodezyjnej. Użycie niewłaściwego koloru może prowadzić do opóźnień w realizacji prac budowlanych, a także do kosztownych pomyłek, dlatego znajomość standardów i ich prawidłowe stosowanie jest niezwykle istotne.

Pytanie 24

Szkice służą jako dokumentacja pomiarów realizacyjnych

A. tyczenia
B. polowe
C. projektowe
D. mapowe
Szkice polowe, mapowe oraz projektowe, mimo że są użyteczne w kontekście geodezyjnym, nie są odpowiednie jako dokumentacja pomiarów realizacyjnych w przypadku, gdy mówimy o tyczeniu. Szkice polowe są głównie wykorzystywane do rejestracji danych w terenie i mogą nie zawierać wszystkich niezbędnych informacji do precyzyjnego odwzorowania układu przestrzennego. Z kolei szkice mapowe są już formą uogólnienia danych, które były zbierane podczas pomiarów i nie zawierają detali typowych dla dokumentacji realizacyjnej. Natomiast szkice projektowe koncentrują się na planowaniu i projektowaniu, a nie na rzeczywistym odwzorowaniu stanu w terenie. W konsekwencji te formy dokumentacji mogą prowadzić do nieporozumień i błędnych interpretacji, ponieważ nie uwzględniają specyfiki pomiarów tyczenia, które wymagają szczególnej dokładności i odniesienia do rzeczywistych warunków terenowych. Zrozumienie różnicy pomiędzy tymi rodzajami dokumentacji jest kluczowe, aby uniknąć typowych błędów, takich jak mylenie etapu pomiarowego z etapem projektowym, co może prowadzić do niepoprawnych rozwiązań w procesie planowania inwestycji.

Pytanie 25

Jakie z poniższych danych (informacji) nie znajduje się w projekcie budowlanym?

A. Przyłączy energetycznych, wodociągowych, gazowych i kanalizacyjnych obiektów, zarówno istniejących, jak i projektowanych.
B. Rzędnych elementów obiektu i terenu, zarówno istniejących, jak i projektowanych.
C. Miar do tyczenia oraz miar kontrolnych punktów obiektu i terenu.
D. Obrysów, osi, wymiarów istniejących i projektowanych obiektów.
Wybór odpowiedzi związanej z obrysami, osiami, wymiarami obiektów oraz rzędnymi istniejącymi i projektowanymi elementami obiektu i terenu wskazuje na pewne nieporozumienia dotyczące podstawowych założeń projektowania budowlanego. Projekt budowlany jest dokumentem zawierającym wszystkie niezbędne informacje do realizacji budowy, w tym szczegółowe rysunki z wymiarami i lokalizacjami poszczególnych elementów. Obrys i osie obiektów są kluczowymi elementami, które wpływają na późniejsze etapy budowy. Z kolei rzędne terenu są istotne dla zachowania odpowiednich spadków oraz odwodnienia obiektu. Niezrozumienie roli tych danych w projekcie budowlanym może prowadzić do błędów w realizacji, a w skrajnych przypadkach nawet do niebezpiecznych sytuacji na placu budowy. Z kolei kwestie dotyczące przyłączy energetycznych, wodociągowych, gazowych oraz kanalizacyjnych są równie istotne i muszą być uwzględnione w projekcie, aby zapewnić odpowiednie dostawy mediów do obiektu. Często spotykanym błędem jest mylenie fazy projektowania z późniejszymi pracami geodezyjnymi, co może skutkować brakiem zrozumienia dla kluczowych aspektów planowania i realizacji budowli. Dobrą praktyką jest również konsultacja z inżynierami oraz geodetami już na etapie projektowania, aby uniknąć potencjalnych problemów związanych z implementacją projektu w rzeczywistości.

Pytanie 26

Który z poniższych dokumentów stanowi podstawę do zmiany oznaczenia nieruchomości w księdze wieczystej?

A. Potwierdzenie zameldowania
B. Opinia rzeczoznawcy majątkowego
C. Zaświadczenie o płaceniu podatków
D. Wypis z rejestru gruntów
Potwierdzenie zameldowania czy zaświadczenie o płaceniu podatków to nie te dokumenty, które mogą zmienić oznaczenie nieruchomości w księdze wieczystej. Każdy z nich pełni inną rolę, a zameldowanie to głównie sprawy administracyjne. Nawet jak ktoś jest zameldowany, to nie znaczy, że ma prawa do nieruchomości. Zaświadczenie o płaceniu podatków potwierdza, że ktoś jest na bieżąco z finansami, ale to nie wystarcza, żeby cokolwiek zmieniać w rejestrach publicznych. Opinia rzeczoznawcy też jest ważna, ale sama w sobie nie pomoże w zmianach w księdze wieczystej. Wiele osób myli te różne sprawy – administracyjne z prawnymi – i tworzy to niestety nieporozumienia. Pamiętaj, tylko dokumenty z rejestru gruntów mają moc, żeby coś zmienić w księgach wieczystych.

Pytanie 27

Jakim kolorem na szkicu tyczenia zaznacza się część projektowaną?

A. Czarnym
B. Niebieskim
C. Czerwonym
D. Zielonym
Z jakiegoś powodu wybrałeś czarny, zielony albo niebieski kolor na szkicu tyczenia, ale to nie jest dobry wybór. Czarny zazwyczaj oznacza coś, co już jest na miejscu, jak istniejące budynki, więc może się wydawać, że to, co projektujesz, już tam stoi. Zielony związany jest z roślinnością, więc też nie pasuje do elementów projektowanych. A niebieski? Zazwyczaj dotyczy wody w projektach hydraulicznych, więc to może wprowadzić zamieszanie. Jeśli nie rozumiesz, co oznaczają te kolory, możesz łatwo popełnić błędy, co może kosztować dużo pieniędzy. Warto naprawdę znać te standardy, żeby uniknąć kłopotów przy realizacji projektów.

Pytanie 28

Na rysunku przedstawiono jeden ze sposobów obliczenia objętości mas ziemnych. Którą z metod niwelacji należy wybrać do pomiaru wysokości pikiet?

Ilustracja do pytania
A. Reperów.
B. Punktów rozproszonych.
C. Profilów poprzecznych.
D. Siatkową.
Wybór metody niwelacji ma kluczowe znaczenie w kontekście dokładności pomiarów wysokości. Odpowiedzi, które nie uwzględniają metody siatkowej, mogą prowadzić do istotnych błędów w obliczeniach objętości mas ziemnych. Metoda reperów, choć użyteczna w niektórych sytuacjach, polega na ustaleniu wysokości w stosunku do punktów stałych, co może być niewystarczające w przypadku skomplikowanej topografii terenu. W praktyce, stosowanie reperów w kontekście obliczeń objętościowych może prowadzić do błędów, gdyż nie uwzględnia szczegółowych różnic wysokości w obrębie obszaru badawczego. Punkty rozproszone natomiast mogą być wykorzystane do ogólnych pomiarów, jednak brak wyraźnej struktury siatki sprawia, że obliczenia mogą być nieprecyzyjne, a wyniki trudne do interpretacji. W przypadku profili poprzecznych, metoda ta jest bardziej odpowiednia do analizy koryt rzek czy rowów, gdzie niezbędne jest uwzględnienie zmienności terenu wzdłuż określonego odcinka. Wszystkie te metody, mimo że mogą być stosowane w pewnych kontekstach, nie są optymalne dla obliczeń objętości mas ziemnych, co wymaga zastosowania metody siatkowej jako standardowego podejścia w takich przypadkach. Zrozumienie różnic między tymi metodami jest kluczowe dla uzyskania wymiernych i precyzyjnych wyników w geodezji oraz inżynierii lądowej.

Pytanie 29

Na szkicu tyczenia należy zaznaczyć kolorem czerwonym

A. notatkę o przyjęciu wytyczonych elementów budowy
B. wyniki pomiaru kontrolnego
C. treść projektowaną
D. informacje dotyczące osnowy realizacyjnej
Niewłaściwe oznaczenia w szkicach tyczenia mogą prowadzić do poważnych problemów na placu budowy. Oznaczanie rezultatów pomiaru kontrolnego, adnotacji o przyjęciu wytyczonych elementów budowy oraz danych dotyczących osnowy realizacyjnej innymi kolorami niż czerwony może skutkować nieporozumieniami oraz błędami w realizacji projektu. Rezultaty pomiaru kontrolnego powinny być zazwyczaj przedstawiane w odrębnych dokumentach lub raportach, co umożliwia ich dokładną analizę i ocenę. Adnotacje o przyjęciu wytyczonych elementów budowy są istotne, ale ich oznakowanie nie powinno mylić wykonawców z treścią projektowaną. Oznaczenia w innych kolorach, jak na przykład niebieski, mogą być stosowane do informacji dotyczących osnowy realizacyjnej, ale nie mogą być mylone z elementami projektowymi. W praktyce, kiedy informacje są zróżnicowane kolorystycznie, łatwo może dojść do pomyłek, a w konsekwencji do błędów w budowie. Kluczowe jest, aby wszystkie strony zaangażowane w projekt miały jasność co do tego, co oznaczają poszczególne kolory na dokumentacji. Brak jednoznaczności w oznaczeniach może prowadzić do opóźnień w realizacji oraz dodatkowych kosztów, co jest nieakceptowalne w profesjonalnym środowisku budowlanym. Dlatego stosowanie jednego, standardowego koloru do oznaczania treści projektowanej jest niezbędne dla zapewnienia efektywności i dokładności w procesie budowlanym.

Pytanie 30

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.


Pytanie 31

Które z opracowań nie może posłużyć geodecie do wykonania mapy do celów projektowych działki?

A. D.

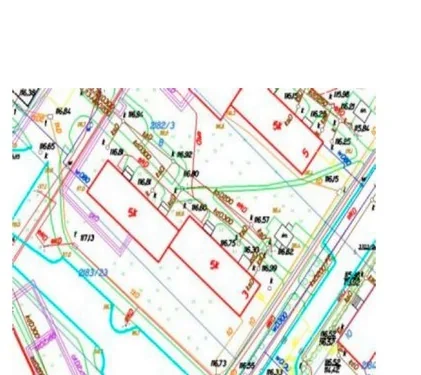

Ilustracja do odpowiedzi A
B. A.
Ilustracja do odpowiedzi B

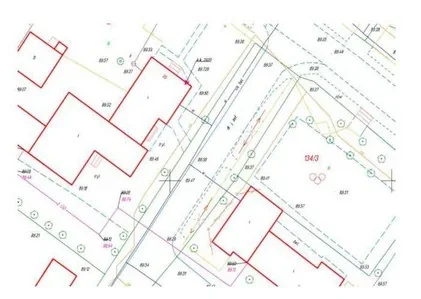

C. B.

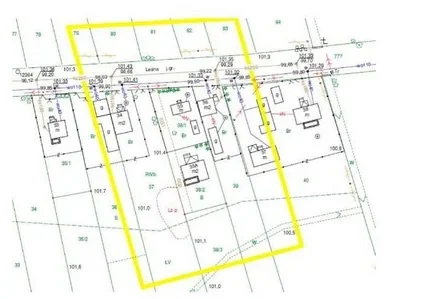

Ilustracja do odpowiedzi C
D. C.
Ilustracja do odpowiedzi D
Wybór odpowiedzi A, B lub D może wydawać się uzasadniony, jednak każda z tych opcji posiada kluczowe informacje geodezyjne, które są istotne dla wykonania mapy do celów projektowych. Wiele osób myli pojęcie mapy do celów projektowych z planem architektonicznym, co prowadzi do błędnych wniosków. Odpowiedzi A i B mogą zawierać dane o granicach działki oraz infrastrukturze, co jest kluczowe dla geodety. Z kolei odpowiedź D, mimo że może dotyczyć innych aspektów projektowania, również ma potencjał, aby dostarczyć potrzebne informacje geodezyjne. Często spotykanym błędem w myśleniu jest założenie, że każdy rodzaj dokumentacji projektowej może być użyty do celów geodezyjnych. W rzeczywistości, ważne jest, aby zrozumieć różnice między rodzajami dokumentów i ich zastosowaniem. Przykładowo, plan architektoniczny, mimo że jest niezbędny w procesie projektowania, nie jest wystarczający jako podstawa do wykonania mapy geodezyjnej, która wymaga danych pomiarowych i topograficznych. Również, nie wszyscy zdają sobie sprawę z tego, że mapa do celów projektowych musi być zgodna z obowiązującymi przepisami oraz standardami branżowymi, co wyklucza użycie niektórych typów dokumentów. Dlatego kluczowe jest dokładne zrozumienie specyfiki poszczególnych typów dokumentacji i ich zastosowania w praktyce geodezyjnej.

Pytanie 32

Gdzie należy umiejscowić repery odniesienia podczas realizacji pomiarów przemieszczeń pionowych mostu kolejowego?

A. Na podporach mostu
B. Jak najbliżej analizowanego mostu
C. Poza zasięgiem ruchów pionowych
D. W okolicy korony nasypu
Umiejscowienie reperów odniesienia na podporach mostu może prowadzić do znacznych błędów w pomiarach przemieszczeń pionowych. W przypadku, gdy repery są zainstalowane bezpośrednio na podporach, ich pomiary będą odzwierciedlać nie tylko ruchy samego mostu, ale także wszelkie lokalne deformacje i ruchy podporowe. Dlatego wyniki takich pomiarów mogą nie oddawać rzeczywistego stanu przemieszczeń mostu jako całości. Podobnie umiejscowienie reperów w pobliżu korony nasypu jest problematyczne, ponieważ nasypy są narażone na różne osiadania i ruchy, co także zafałszowuje wyniki. W przypadku umiejscowienia reperów jak najbliżej badanego mostu, nie uzyskuje się wymaganego efektu stabilizacji pomiaru, a wręcz przeciwnie, mogą one zostać poddane tym samym ruchom, co most. Ponadto, jeśli repery są umieszczone w miejscach, gdzie mogą być narażone na różne zewnętrzne wpływy, takie jak drgania od ruchu pociągów, ich wyniki mogą być obarczone dużą niepewnością. Ważne jest, aby przy projektowaniu systemu pomiarowego kierować się zasadą, że repery powinny być umiejscowione w strefach, które są wolne od wpływu ruchów strukturalnych, co zapewnia bardziej rzetelne i wiarygodne dane dotyczące przemieszczeń obiektu. W praktyce, podejście to jest zgodne z najlepszymi praktykami w inżynierii lądowej oraz geodezji, gdzie precyzyjne pomiary są niezbędne do oceny stanu bezpieczeństwa konstrukcji.

Pytanie 33

Na przedstawionym fragmencie mapy klasyfikacyjnej czerwona strzałka wskazuje

Ilustracja do pytania
A. numer konturu.
B. numer obrębu.
C. odkrywkę glebową.
D. rodzaj gleby.
Wybór odpowiedzi, która nie odnosi się do odkrywki glebowej, wskazuje na pewne nieporozumienia dotyczące interpretacji map klasyfikacyjnych. Odpowiedzi związane z rodzajem gleby, numerem obrębu czy numerem konturu nie są właściwe, ponieważ mapy klasyfikacyjne nie oznaczają tych elementów w taki sposób. Rodzaj gleby, choć istotny, jest zazwyczaj podawany w legendzie mapy lub opisie, a nie wskazywany lokalizacyjnie za pomocą strzałek. Podobnie, numery obrębów i konturów są bardziej administracyjnymi oznaczeniami dotyczącymi podziału gruntów, a nie szczególnych miejsc, które byłyby badane pod kątem ich właściwości. Typowe błędy myślowe prowadzące do takich wniosków mogą obejmować mylenie różnych typów map i ich zastosowania. Ważne jest, aby zrozumieć, że każda mapa ma swoją specyfikę i oznaczenia, a ich interpretacja wymaga znajomości kontekstu. Zrozumienie tej różnicy jest kluczowe dla efektywnego analizowania danych geograficznych i uzyskiwania informacji, które mogą być kluczowe w podejmowaniu decyzji, szczególnie w kontekście ochrony środowiska i gospodarowania zasobami naturalnymi.

Pytanie 34

Które wielkości należy pomierzyć w osnowie pomiarowej przedstawionej na szkicu, założonej w celu inwentaryzacji powykonawczej budynku?

Ilustracja do pytania
A. Przewyższenia i kąty poziome.
B. Odległości i kąty pionowe.
C. Przewyższenia i kąty pionowe.
D. Odległości i kąty poziome.
Pomiar przewyższeń oraz kątów pionowych, mimo że są istotne w wielu kontekstach geodezyjnych, nie ma zasadniczego zastosowania w inwentaryzacji powykonawczej budynku. Wiele osób myli te pomiary z koniecznością ich przeprowadzania w każdym przypadku, co prowadzi do błędnych wniosków. Kąty pionowe oraz przewyższenia są ważne w kontekście analizy różnic wysokości i geodezyjnej oceny terenu, jednak w przypadku inwentaryzacji budynku, najważniejsze jest określenie jego poziomego położenia i rozkładu. Na etapie inwentaryzacji, głównym celem jest nie tylko zrozumienie istniejącej struktury budynku, ale również zapewnienie jej zgodności z planem zagospodarowania. Typowym błędem jest zatem założenie, że w każdej sytuacji konieczne jest mierzenie wszystkich dostępnych parametrów, co prowadzi do nieefektywności i wydłużenia czasu prac. W inwentaryzacji kluczowe jest skoncentrowanie się na tych pomiarach, które dają pełny obraz budynku na poziomie płaszczyzny, a nie wysokości, co jest szczególnie widoczne w zastosowaniach takich jak przyporządkowanie lokalizacji obiektów do ich rzeczywistego usytuowania na planach. Dlatego warto zwracać uwagę na kontekst przeprowadzanych pomiarów i stosować odpowiednie metody w zależności od postawionych celów.

Pytanie 35

Który dokument stanowi podstawę do wprowadzenia modyfikacji w bazie danych ewidencyjnych w związku z podziałem nieruchomości?

A. Decyzja o rozgraniczeniu nieruchomości
B. Operat techniczny
C. Sprawozdanie techniczne
D. Zgłoszenie pracy geodezyjnej
Wszystkie inne dokumenty wymienione w pytaniu nie pełnią roli podstawowej dla wprowadzenia zmian w bazie danych ewidencyjnych związanych z rozgraniczeniem nieruchomości. Sprawozdanie techniczne to dokument, który zawiera ogólną informację o wykonanych pracach geodezyjnych, ale nie ma mocy prawnej do wprowadzenia zmian w ewidencji. Jest to bardziej raport dotyczący postępu prac, aniżeli dokument formalny stanowiący podstawę do aktualizacji danych. Operat techniczny, pomimo że jest istotny w kontekście wykonania pomiarów i dokumentacji, również nie jest bezpośrednią podstawą do rozgraniczenia. To zestawienie danych, które może być wykorzystane przy podejmowaniu decyzji, ale sama decyzja o rozgraniczeniu jest na wyższym poziomie administracyjnym. Zgłoszenie pracy geodezyjnej to jedynie informacja przekazywana do właściwych organów o zamiarze wykonania prac, a nie dokument stanowiący podstawę do rozgraniczenia. Często błędne jest postrzeganie tych dokumentów jako równorzędnych wobec decyzji o rozgraniczeniu, co może prowadzić do nieporozumień. Właściwe rozumienie roli każdego z tych dokumentów jest kluczowe, aby unikać błędów w procesie geodezyjnym i prawie nieruchomości.

Pytanie 36

Termin granicznej rozprawy w celu ustalenia granic nieruchomości został wyznaczony na 25. 03. 2019 r. Którego dnia najpóźniej powinny zostać dostarczone zainteresowanym wezwania do stawienia się na gruncie?

A. 11. 03. 2019 r.
B. 22. 03. 2019 r.
C. 25. 02. 2019 r.
D. 18. 03. 2019 r.
Wybór daty dostarczenia wezwania do stawienia się na gruncie przed rozprawą graniczną wymaga zrozumienia przepisów dotyczących terminów procesowych. Niektóre odpowiedzi sugerują wcześniejsze daty, co może prowadzić do fałszywego wrażenia, że wystarczające jest spełnienie ogólnych wymogów dotyczących powiadamiania. Na przykład, wysłanie wezwania 22 marca, co daje zaledwie 3 dni do rozprawy, wyraźnie nie spełnia minimalnego wymogu 7 dniowego okresu powiadomienia. Podobne nieporozumienie można zaobserwować w przypadku wcześniejszych dat, takich jak 11 marca czy 25 lutego, które są zdecydowanie zbyt wczesne, a ich wybór nie uwzględnia istoty proceduralnych wymogów dotyczących terminu doręczenia. W praktyce, dostarczenie wezwania zbyt wcześnie może prowadzić do niepotrzebnych komplikacji, takich jak zmiana okoliczności przez strony, co może wpłynąć na przebieg postępowania. Niezrozumienie tego aspektu może być przyczyną typowych błędów myślowych związanych z interpretacją przepisów, które stanowią podstawę efektywnego zarządzania sprawami cywilnymi. Warto zwrócić uwagę, że zgodnie z dobrymi praktykami, terminowe powiadomienie stron jest kluczowe dla zapewnienia przejrzystości i sprawiedliwości procesu, co często podkreślane jest w orzecznictwie sądowym oraz przez praktyków prawa.

Pytanie 37

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.


Pytanie 38

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.


Pytanie 39

Jaką metodę pomiaru poziomu należy wykorzystać przy przenoszeniu punktu przez przeszkodę wodną?

A. Precyzyjną
B. Barometryczną
C. Trygonometryczną
D. Hydrostatyczną
Przy wyborze metody niwelacji do przenoszenia punktu przez wodę warto się dobrze zastanowić. Niektóre metody mogą po prostu nie zadziałać tak, jak się tego oczekuje. Na przykład, metoda hydrostatyczna jest trochę myląca, bo poziom wody często się zmienia i to może wpłynąć na wyniki. Zdarza się, że ludzie o tym zapominają, co prowadzi do niedokładnych pomiarów. Metoda barometryczna też nie będzie najlepsza, bo bazuje na pomiarze ciśnienia atmosferycznego, a to zmienia się przez pogodę i lokalne różnice ciśnienia. Wiele osób myśli, że takie pomiary są ok, a potem są wielkie błędy. Natomiast metoda precyzyjna, chociaż jest przydatna w różnych dziedzinach, nie do końca nadaje się do przenoszenia punktów przez przeszkody, bo jej procedury są skomplikowane i w terenie jest za wolno. Takie nieporozumienia mogą prowadzić do poważnych błędów, a w geodezji to nie jest coś, co można zlekceważyć, dlatego ważne jest, żeby dopasować metodę do konkretnej sytuacji.

Pytanie 40

Na podstawie danych zawartych na fragmencie planu zagospodarowania terenu określ, na jakiej wysokości geodeta powinien wytyczyć poziom zera budowlanego (poziom posadowienia pierwszej posadzki) projektowanego budynku wielorodzinnego.

Ilustracja do pytania
A. 165,63 m
B. 165,31 m
C. 166,30 m
D. 165,53 m
Wybór niewłaściwego poziomu zera budowlanego może prowadzić do nieprzewidywalnych problemów związanych z wodami opadowymi i gruntowymi. Odpowiedzi takie jak 165,53 m, 165,31 m czy 165,63 m nie uwzględniają kluczowego aspektu, jakim jest wysokość terenu wokół projektowanego budynku. Niewłaściwe podejście do ustalania poziomu zera może skutkować ryzykiem zalewania pierwszej posadzki, co z kolei prowadzi do większych wydatków na budowę oraz późniejsze prace konserwacyjne. Warto pamiętać, że poziom ten powinien być wyznaczony w oparciu o najwyższe punkty terenu, które mogą nie tylko zapewnić bezpieczeństwo, ale także spełnić normy dotyczące minimalnych odległości od wód gruntowych. Typowym błędem jest ignorowanie lokalnych warunków hydrologicznych, co może prowadzić do wyboru zbyt niskiego poziomu zera. Ponadto, niektóre odpowiedzi mogą wynikać z nieporozumienia dotyczącego pomiarów terenowych i ich interpretacji w kontekście projektowania budynków. Właściwe wyznaczenie poziomu zera jest zatem kluczowe dla bezpieczeństwa i trwałości budynku.
