Informacje o egzaminie:

Zawód: Technik elektryk
Kwalifikacja: ELE.02 - Montaż, uruchamianie i konserwacja instalacji, maszyn i urządzeń elektrycznych
Data rozpoczęcia: 7 grudnia 2025 20:40
Data zakończenia: 7 grudnia 2025 21:06

Egzamin zdany!

Wynik: 25/40 punktów (62,5%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Na fotografii przedstawiono kabel

A. sygnalizacyjny z żyłami jednodrutowymi na napięcie 0,6/1 kV w izolacji gumowej.

B. sygnalizacyjny z żyłami wielodrutowymi o wiązkach parowych na napięcie 300/500 V w izolacji gumowej.

C. elektroenergetyczny z żyłami miedzianymi o izolacji polwinitowej, na napięcie 0,6/1 kV.

D. kontrolny z żyłami wielodrutowymi na napięcie 300/500 V w izolacji z tworzywa bezhalogenowego, ekranowany.

Poprawna odpowiedź dotyczy kabla kontrolnego z żyłami wielodrutowymi na napięcie 300/500 V z izolacją z tworzywa bezhalogenowego. Kable kontrolne są używane w różnych systemach automatyki i zabezpieczeń, gdzie istotne jest monitorowanie i zarządzanie sygnałami. Ekranowanie jest kluczowe, ponieważ pozwala na redukcję zakłóceń elektromagnetycznych, co zapewnia prawidłowe działanie systemów. Izolacja z tworzywa bezhalogenowego jest korzystna z punktu widzenia bezpieczeństwa pożarowego, ponieważ nie emituje toksycznych gazów w przypadku kontaktu z ogniem. Kable te są powszechnie stosowane w aplikacjach przemysłowych, w których występują trudne warunki środowiskowe. Zgodność z normami takimi jak PN-EN 50525 jest niezbędna, aby zapewnić wysoką jakość i niezawodność dostarczanych produktów. Zastosowanie kabli kontrolnych w obszarze monitorowania i kontroli procesów przemysłowych jest szerokie, a ich wybór powinien być przemyślany zgodnie z wymaganiami projektowymi oraz normami branżowymi.

Pytanie 2

Na którym rysunku przedstawiono zgodne ze schematem połączenie układu sterowania oświetleniem?

A. A.

B. C.

C. B.

D. D.

W analizowanych schematach A, B oraz D występują poważne błędy konstrukcyjne, które mogą prowadzić do nieprawidłowego działania systemu oświetleniowego. W schemacie A oraz B przewód neutralny (N) jest połączony w łącznikach, co jest sprzeczne z zasadami dobrego montażu. Połączenie przewodu neutralnego z łącznikami zwiększa potencjalne ryzyko porażenia prądem, ponieważ w przypadku awarii może dojść do sytuacji, gdzie łącznik, który ma za zadanie włączać i wyłączać oświetlenie, będzie pod napięciem. Schemat D, z kolei, ilustruje sytuację, w której przewód fazowy rozgałęzia się na dwa włączniki, co jest niedopuszczalne w kontekście systemów oświetleniowych. Tego typu rozwiązanie nie tylko narusza zasady bezpieczeństwa, ale także może powodować problemy z równomiernym rozdzieleniem energii, co prowadzi do niestabilności w działaniu oświetlenia. Kluczowe jest, aby przy projektowaniu instalacji elektrycznych opierać się na uznawanych standardach, takich jak PN-IEC 60364, które nakładają obowiązek prawidłowego podłączenia przewodów, aby zapewnić zarówno efektywność, jak i bezpieczeństwo użytkowania systemów oświetleniowych.

Pytanie 3

Którego narzędzia należy użyć do demontażu w rozdzielnicy piętrowej uszkodzonego urządzenia pokazanego na rysunku?

A. Szczypiec uniwersalnych.

B. Szczypiec typu Segera.

C. Wkrętaka płaskiego.

D. Wkrętaka imbusowego.

Poprawna odpowiedź to wkrętak płaski, który jest narzędziem niezbędnym do demontażu wyłącznika nadprądowego zamontowanego na szynie DIN w rozdzielnicy. Wyłączniki nadprądowe są zabezpieczeniami elektrycznymi, które chronią instalacje przed przeciążeniem i zwarciami. Aby skutecznie usunąć taki element, należy użyć wkrętaka płaskiego do odblokowania mechanizmu zatrzaskowego, który uniemożliwia swobodne wyjęcie wyłącznika. W przypadku użycia niewłaściwego narzędzia, jak szczypce uniwersalne czy wkrętak imbusowy, istnieje ryzyko uszkodzenia obudowy urządzenia lub samej rozdzielnicy. Stosowanie wkrętaka płaskiego jest zgodne z najlepszymi praktykami w branży elektrycznej, które podkreślają potrzebę użycia odpowiednich narzędzi do danej aplikacji, co zapewnia bezpieczeństwo i integralność instalacji. Dodatkowo, warto pamiętać o konieczności odłączenia zasilania przed rozpoczęciem jakichkolwiek prac, aby zapobiec porażeniu prądem. Zastosowanie wkrętaka płaskiego nie tylko ułatwia proces demontażu, ale również minimalizuje ryzyko uszkodzeń, co jest kluczowe w pracach konstruujących i serwisujących instalacje elektryczne.

Pytanie 4

W jaki sposób realizowana jest ochrona przed porażeniem elektrycznym poprzez dotyk pośredni w oprawie oświetleniowej drugiej klasy ochronności działającej w sieci TN-S?

A. Połączenie obudowy z przewodem ochronnym sieci

B. Zasilanie z transformatora izolacyjnego

C. Zastosowanie podwójnej warstwy izolacji

D. Użycie napięcia zasilania o zmniejszonej wartości

Zastosowanie podwójnej warstwy izolacji jest kluczowym elementem ochrony przeciwporażeniowej w oprawach oświetleniowych klasy II, które nie wymagają przewodu ochronnego. W tego typu rozwiązaniach, sprzęt jest projektowany w taki sposób, aby minimalizować ryzyko porażenia prądem elektrycznym, poprzez wprowadzenie dodatkowej warstwy izolacyjnej, która skutecznie odseparowuje części przewodzące od części, które mogą być dotykane przez użytkowników. Przykładem może być wykorzystanie materiałów izolacyjnych o wysokiej wytrzymałości, które są odporne na działanie wysokiej temperatury oraz wilgoci, co jest istotne w kontekście opraw oświetleniowych stosowanych w różnych warunkach atmosferycznych. W praktyce, urządzenia spełniające normy IEC 61140 oraz IEC 60598-1, których celem jest zapewnienie bezpieczeństwa użytkowników, korzystają z tej technologii, a jej zastosowanie jest powszechnie zalecane w branży elektrycznej, co przekłada się na redukcję ryzyka wypadków związanych z porażeniem prądem.

Pytanie 5

Którym z kluczy należy dokręcić nakrętkę kotwy przedstawionej na ilustracji?

A. Płaskim.

B. Imbusowym.

C. Nasadowym.

D. Oczkowym.

Wybór innych typów kluczy niż klucz płaski do dokręcania nakrętki kotwy jest niewłaściwy z kilku względów. Klucz nasadowy, mimo że jest uniwersalnym narzędziem, dedykowanym często do elementów z łbem sześciokątnym, nie pasuje do nakrętki o specyficznym kształcie, jaką ma kotwa przedstawiona na ilustracji. Użycie klucza nasadowego może skutkować niemożnością pełnego uchwycenia nakrętki, co prowadzi do poślizgu i potencjalnych uszkodzeń. Z kolei klucz imbusowy, zaprojektowany do elementów z gniazdem sześciokątnym wewnętrznym, nie ma zastosowania w tym kontekście, gdyż nakrętka kotwy nie posiada takiego gniazda. W przypadku klucza oczkowego, jego konstrukcja również nie będzie odpowiednia, ponieważ nie pozwala na objęcie nakrętki w sposób, który zapewni stabilność i siłę dokręcania. W praktyce, niewłaściwy dobór klucza prowadzi nie tylko do problemów z dokręcaniem, ale także może skutkować uszkodzeniami narzędzi oraz elementów, co narazi użytkownika na dodatkowe koszty naprawy. Kluczowe jest zrozumienie, że w każdej sytuacji technicznej, wybór odpowiedniego narzędzia powinien być oparty na jego specyfikacji oraz na charakterystyce łączonych elementów. Zastosowanie niewłaściwego klucza to klasyczny błąd myślowy, który wynika z braku analizy sytuacji i nieznajomości podstawowych zasad doboru narzędzi.

Pytanie 6

Wymagana izolacja przewodów używanych w trójfazowej sieci niskiego napięcia 230/400 V powinna wynosić co najmniej

A. 100/100 V

B. 300/300 V

C. 450/750 V

D. 300/500 V

Izolacja przewodów w instalacjach elektrycznych jest kluczowym elementem zapewniającym bezpieczeństwo i trwałość systemu. Odpowiedzi sugerujące użycie przewodów z izolacją 450/750 V, 300/300 V czy 100/100 V nie uwzględniają specyfiki i wymagań dla sieci niskonapięciowych. Przewody 450/750 V są przystosowane do wyższych napięć i zastosowań, które nie są typowe dla instalacji 230/400 V, a użycie ich w tym kontekście może być nieefektywne oraz kosztowne. Z kolei przewody 300/300 V i 100/100 V mają zbyt niskie parametry izolacji, co czyni je niewłaściwymi do pracy w warunkach, gdzie mogą pojawić się napięcia robocze na poziomie 400 V. Użycie takich przewodów w sieci trójfazowej niskiego napięcia wiąże się z ryzykiem wystąpienia przebicia izolacji, co w rezultacie może prowadzić do awarii systemu, a w najgorszym przypadku - do zagrożenia życia ludzi oraz uszkodzenia mienia. Dlatego ważne jest, aby stosować przewody o odpowiedniej klasie izolacji, które są zgodne z normami oraz standardami branżowymi, co pozwoli na zminimalizowanie ryzyka oraz zapewnienie bezpiecznej eksploatacji instalacji elektrycznych.

Pytanie 7

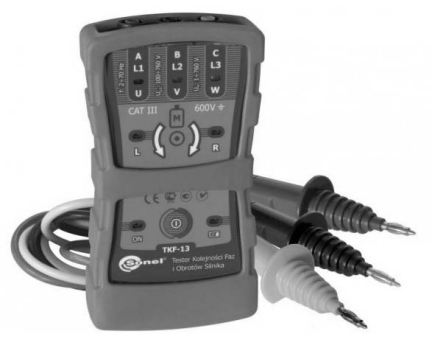

Urządzenie przedstawione na zdjęciu służy do

A. określania kolejności faz zasilających.

B. sprawdzania ciągłości przewodów.

C. pomiaru rezystancji uziemienia urządzenia.

D. kontroli prądu upływu.

Urządzenie przedstawione na zdjęciu to tester kolejności faz, co można zidentyfikować dzięki jego oznaczeniom, takim jak L1, L2, L3, które wskazują na różne fazy zasilające. W kontekście instalacji elektrycznych, poprawna kolejność faz jest kluczowa dla zapewnienia prawidłowego działania urządzeń oraz bezpieczeństwa instalacji. Niepoprawna kolejność może prowadzić do poważnych problemów, takich jak uszkodzenie sprzętu czy ryzyko porażenia prądem. Tester ten jest często używany przez elektryków do weryfikacji instalacji przed rozpoczęciem pracy, co pozwala na uniknięcie potencjalnych zagrożeń. Zgodnie z normami branżowymi, takimi jak PN-IEC 60364, zapewnienie poprawnej kolejności faz jest obowiązkowe w instalacjach trójfazowych. Przykłady zastosowania tego urządzenia obejmują kontrolę w przemyśle, w budynkach komercyjnych oraz w instalacjach domowych, gdzie prawidłowe zasilanie jest kluczowe dla funkcjonowania wielu urządzeń elektrycznych.

Pytanie 8

Wyłącznik różnicowoprądowy reagujący na prądy różnicowe przemienne, jednopołówkowe ze składową stałą do 6 mA i na prądy wyprostowane, oznaczony jest symbolem graficznym

A. C.

B. B.

C. A.

D. D.

Wybór niepoprawnej odpowiedzi wskazuje na wspólne nieporozumienia dotyczące symboli wyłączników różnicowoprądowych oraz ich funkcji. Wiele osób myli specyfikacje dotyczące prądów różnicowych, co może prowadzić do wyboru niewłaściwych urządzeń do danej aplikacji. Na przykład, wyłączniki, które nie reagują na prądy jednopołówkowe lub które są zaprojektowane wyłącznie do prądów przemiennych, nie będą odpowiednie w sytuacjach, gdzie istnieje ryzyko obecności prądów stałych. Często spotyka się również przekonanie, że symbolika graficzna wyłączników różnicowoprądowych jest jednorodna, co jest mylące; każdy typ wyłącznika, w zależności od jego funkcji, ma swoje unikalne oznaczenie. Należy również zauważyć, że brak znajomości norm i standardów, takich jak IEC 61008-1, może prowadzić do nieprawidłowego doboru wyłączników, co z kolei zwiększa ryzyko awarii instalacji elektrycznej. W praktyce, dobór wyłącznika powinien być zawsze dokładnie przemyślany i dostosowany do specyficznych warunków użytkowania, aby zapewnić skuteczną ochronę. Zrozumienie różnic między typami wyłączników oraz ich właściwego oznaczania jest kluczowe dla bezpieczeństwa zarówno w domach, jak i w przemyśle.

Pytanie 9

Które urządzenie przedstawiono na ilustracji?

A. Ogranicznik przepięć.

B. Czujnik zaniku i kolejności faz.

C. Wyłącznik nadprądowy dwubiegunowy.

D. Wyłącznik różnicowoprądowy z członem nadprądowym.

Wyłącznik różnicowoprądowy z członem nadprądowym to urządzenie o kluczowym znaczeniu w systemach elektroenergetycznych, które zapewnia zarówno ochronę przed przeciążeniem, jak i przed porażeniem prądem elektrycznym. Jego charakterystyczne oznaczenia i symbole na obudowie pozwalają na łatwe zidentyfikowanie go wśród innych urządzeń elektrycznych. W praktyce, wyłączniki różnicowoprądowe z członem nadprądowym są często stosowane w instalacjach domowych oraz przemysłowych, gdzie zabezpieczają przed skutkami zwarć i przeciążeń. Zgodnie z normami PN-EN 61008 oraz PN-EN 60947, urządzenia te powinny być stosowane w obwodach, gdzie istnieje ryzyko porażenia prądem, zwłaszcza w pomieszczeniach wilgotnych, jak łazienki czy kuchnie. Regularne testowanie tych wyłączników jest kluczowe dla zapewnienia ich skuteczności. Dobrą praktyką jest również ich instalacja w obwodach, gdzie zasilane są urządzenia o dużym poborze mocy, co minimalizuje ryzyko uszkodzenia sprzętu i zapewnia bezpieczeństwo użytkowników.

Pytanie 10

Który z pomiarów służy do oceny efektywności zabezpieczenia przed dotykiem bezpośrednim w instalacjach do 1 kV?

A. Rezystancji uziemienia

B. Impedancji zwarciowej

C. Rezystancji izolacji

D. Napięcia dotykowego

Pomiar rezystancji izolacji jest kluczowym elementem oceny skuteczności ochrony przed dotykiem bezpośrednim w instalacjach elektrycznych do 1 kV. W przypadku takich systemów, odpowiednia izolacja jest niezbędna do zapewnienia bezpieczeństwa użytkowników oraz niezawodności działania instalacji. Rezystancja izolacji wskazuje na zdolność materiału do odseparowania prądu elektrycznego od części dostępnych dla użytkowników, co jest kluczowe w kontekście ochrony przed porażeniem elektrycznym. Przykładowo, normy IEC 60364 dotyczące instalacji elektrycznych wymagają, aby pomiar rezystancji izolacji wynosił co najmniej 1 MΩ. W praktyce oznacza to, że przed oddaniem do użytku nowej instalacji, a także podczas jej regularnej konserwacji, wykonuje się pomiary rezystancji izolacji, co pozwala na identyfikację potencjalnych uszkodzeń oraz degradacji materiałów izolacyjnych. W przypadku wykrycia niskiej rezystancji należy niezwłocznie podjąć działania naprawcze, aby zapewnić bezpieczeństwo użytkowników oraz zgodność z obowiązującymi normami.

Pytanie 11

Który z podanych silników elektrycznych ma najbardziej sztywną charakterystykę mechaniczną n = f(M) w trybie pracy stabilnej?

A. Asynchroniczny klatkowy

B. Obcowzbudny prądu stałego

C. Synchroniczny

D. Szeregowy prądu stałego

Silnik synchroniczny charakteryzuje się najbardziej sztywną charakterystyką mechaniczną n = f(M) w zakresie pracy stabilnej, co oznacza, że jego prędkość obrotowa jest ściśle związana z częstotliwością zasilania. W praktyce oznacza to, że silniki synchroniczne są idealnym rozwiązaniem w aplikacjach, gdzie wymagana jest precyzyjna kontrola prędkości oraz stabilność obrotów, na przykład w systemach napędowych w dużych maszynach przemysłowych, turbinach wiatrowych, czy w energetyce odnawialnej. Dzięki swojej konstrukcji, silniki te mogą pracować w warunkach, gdzie inne typy silników, jak np. silniki asynchroniczne, mogą wykazywać większe wahania prędkości. W zastosowaniach, gdzie ważne są parametry jakości energii, silniki synchroniczne mogą też przyczynić się do poprawy współczynnika mocy, co jest zgodne z aktualnymi standardami efektywności energetycznej, jak IEC 60034. Ponadto, zastosowanie technologii takich jak falowniki do sterowania silnikami synchronicznymi umożliwia osiąganie jeszcze większej wydajności i elastyczności w działaniu.

Pytanie 12

Na podstawie przedstawionego schematu połączeń określ, kiedy nastąpi zadziałanie wyłącznika różnicowoprądowego?

A. Po załączeniu wyłącznika w obwodzie łazienki i podłączeniu odbiornika.

B. Po załączeniu wyłącznika w obwodzie łazienki.

C. Po załączeniu wyłącznika w obwodzie gniazd pokoi i podłączeniu odbiornika.

D. Po załączeniu wyłącznika w obwodzie gniazd pokoi.

Zrozumienie zasad działania wyłączników różnicowoprądowych jest kluczowe dla bezpieczeństwa użytkowników instalacji elektrycznych. Odpowiedzi, które nie uwzględniają podłączenia odbiornika lub odnoszą się tylko do samego załączenia wyłącznika, nie uwzględniają rzeczywistych warunków, w jakich wyłącznik różnicowoprądowy zadziała. Wyłącznik różnicowoprądowy jest zaprojektowany do wykrywania różnicy prądów między przewodami fazowym a neutralnym. Kiedy obwód jest załączony, ale nie ma podłączonego odbiornika, nie występuje żaden przepływ prądu przez urządzenie, co oznacza, że nie ma też ryzyka upływu prądu. Ta sytuacja prowadzi do błędnych wniosków, sugerujących, że sama aktywacja wyłącznika w obwodzie gniazd pokoi wystarczy do zadziałania RCD. W rzeczywistości, by wyłącznik mógł zadziałać, muszą być spełnione określone warunki, w tym obecność odbiornika, który może generować upływ prądu. Innym częstym błędem myślowym jest mylenie działania RCD z innymi zabezpieczeniami, takimi jak bezpieczniki, które działają na zasadzie przeciążenia prądowego. Zrozumienie tych różnic jest kluczowe dla bezpiecznego korzystania z instalacji elektrycznych, zgodnie z normami, takimi jak PN-EN 61008, które szczegółowo opisują wymagania dla wyłączników różnicowoprądowych. W związku z tym, odpowiedzi, które ignorują te fundamentalne zasady, mogą prowadzić do niebezpiecznych sytuacji w rzeczywistych instalacjach elektrycznych.

Pytanie 13

Aby zmierzyć częstotliwość, należy użyć

A. watomierza

B. waromierza

C. częstościomierza

D. fazomierza

Częstościomierz jest urządzeniem służącym do pomiaru częstotliwości sygnałów elektrycznych, co czyni go najodpowiedniejszym narzędziem do tego celu. Jego działanie polega na zliczaniu liczby cykli sygnału w jednostce czasu, co pozwala na precyzyjne określenie częstotliwości, wyrażonej w hercach (Hz). Częstościomierze są powszechnie wykorzystywane w elektronice, telekomunikacji oraz w badaniach laboratoryjnych. Na przykład, przy pomiarze częstotliwości oscylatorów w układach radiowych, częstościomierz umożliwia dokładne dostrajanie urządzeń do pożądanej częstotliwości pracy. W kontekście standardów branżowych, częstościomierze powinny spełniać normy kalibracji, co zapewnia ich wiarygodność i dokładność w pomiarach. Warto również zauważyć, że nowoczesne częstościomierze oferują dodatkowe funkcje, takie jak analiza harmonik czy pomiar fazy, co zwiększa ich użyteczność w zaawansowanych aplikacjach.

Pytanie 14

W prawidłowo działającej instalacji elektrycznej w kuchni wymieniono uszkodzone gniazdo wtykowe. Po uruchomieniu odbiornika zadziałał wyłącznik różnicowoprądowy. Jaki błąd wystąpił przy montażu gniazda?

A. Nie podłączono przewodu ochronnego

B. Zamieniono zacisk przewodu ochronnego z neutralnym

C. Nie podłączono przewodu neutralnego

D. Zamieniono zacisk przewodu fazowego z neutralnym

Zamiana zacisku przewodu ochronnego z neutralnym jest poważnym błędem w instalacji elektrycznej. W systemach elektrycznych, przewód ochronny (PE) ma na celu zapewnienie bezpieczeństwa poprzez odprowadzanie prądu awaryjnego w przypadku uszkodzenia izolacji urządzenia. Jeśli ten przewód zostanie zamieniony z przewodem neutralnym (N), to w przypadku zwarcia prąd zamiast do ziemi popłynie przez przewód neutralny, co może prowadzić do poważnych zagrożeń, w tym do porażenia prądem. Wyłączniki różnicowoprądowe są zaprojektowane do wykrywania różnicy prądu przepływającego między przewodem fazowym a neutralnym; jeśli coś pójdzie nie tak, a prąd zacznie płynąć przez przewód ochronny, wyłącznik zadziała, co może być objawem niepoprawnego podłączenia. W praktyce, przed podłączeniem gniazda wtyczkowego, należy zawsze upewnić się, że przewody są prawidłowo oznaczone i podłączone zgodnie z aktualnymi normami, takimi jak PN-IEC 60364, aby zminimalizować ryzyko błędów montażowych.

Pytanie 15

Na podstawie przedstawionej tabeli obciążalności długotrwałej przewodów dobierz przekrój żył przewodu czterożyłowego ułożonego na ścianie, na uchwytach, zasilającego oporowy piec trójfazowy o prądzie znamionowym 36 A w sieci o napięciu 230/400 V.

A. 2,5 mm2

B. 10 mm2

C. 4 mm2

D. 6 mm2

Wybór przekroju żył przewodu czterożyłowego o przekroju 6 mm² dla obciążenia 36 A jest zgodny z zasadami doboru przewodów elektrycznych. W tabelach obciążalności długotrwałej, przewody ułożone na ścianie, na uchwytach, są klasyfikowane w kolumnach, które uwzględniają różne warunki ułożenia i obciążenia. W przypadku prądu znamionowego 36 A, najbliższą większą wartością w tabeli jest 43 A, co odpowiada przekrojowi 6 mm². Przekrój ten zapewnia odpowiednie zabezpieczenie przed przegrzaniem przewodów, co jest kluczowe dla bezpieczeństwa instalacji. Należy również pamiętać, że w praktyce, wybór odpowiedniego przekroju żył powinien uwzględniać nie tylko prąd znamionowy, ale także długość przewodu, rodzaj materiału (miedź czy aluminium) oraz warunki zewnętrzne, takie jak temperatura otoczenia. W przypadku zastosowań domowych, gdzie wymagane jest zasilanie urządzeń o dużym poborze mocy, takich jak piece trójfazowe, właściwy dobór przekroju przewodów ma istotne znaczenie dla zapewnienia ich niezawodności i bezpieczeństwa. Ogólnie rzecz biorąc, przestrzeganie norm i standardów, takich jak PN-EN 60204-1, jest niezbędne dla każdego elektryka.

Pytanie 16

Jakiego wyłącznika nadprądowego powinno się zastosować do ochrony obwodu jednofazowego instalacji elektrycznej z napięciem 230 V, który zasila grzejnik oporowy o mocy 1600 W?

A. B16

B. C16

C. B10

D. C10

Wybór wyłączników nadprądowych powinien być oparty na dokładnych obliczeniach prądu roboczego danego obwodu oraz na charakterystyce urządzeń, które są zasilane. Wyłącznik C10, mimo iż ma mniejszy prąd znamionowy niż B16 i C16, nie jest odpowiedni dla obszarów, gdzie występują urządzenia o dużych prądach rozruchowych, jak silniki elektryczne czy grzejniki oporowe, ponieważ może zareagować zbyt szybko na chwilowe skoki prądu. Z kolei wyłącznik B16 jest przeznaczony dla obwodów, które mogą mieć większe obciążenia i prądy do 16 A, co sprowadza się do przekroczenia maksymalnych wartości obciążenia na obwodzie z grzejnikiem 1600 W. Chociaż wyłącznik B16 mógłby teoretycznie zadziałać, w praktyce nie zapewniałby odpowiedniego poziomu zabezpieczenia, co może prowadzić do niebezpiecznych sytuacji. Podobnie, wyłącznik C16 ma zbyt wysoką wartość prądową dla tego konkretnego zastosowania, co czyni go niewłaściwym wyborem, gdyż nie zadziałałby w przypadku przeciążenia, a tym samym nie chroniłby instalacji. Właściwy wybór wyłącznika nadprądowego powinien opierać się na danych technicznych urządzeń oraz na normach bezpieczeństwa, aby zapewnić optymalną ochronę przed skutkami awarii elektrycznych.

Pytanie 17

Który element wyposażenia rozdzielnicy przedstawiono na ilustracji?

A. Lampkę sygnalizacyjną trójfazową.

B. Regulator temperatury.

C. Przekaźnik czasowy.

D. Czujnik kolejności faz.

W przypadku niepoprawnych odpowiedzi, warto przyjrzeć się merytorycznym podstawom, które prowadzą do błędnych konkluzji. Czujnik kolejności faz, mimo że również znajduje zastosowanie w instalacjach elektrycznych, ma zupełnie inny cel niż lampka sygnalizacyjna. Jego zadaniem jest monitorowanie i zabezpieczanie urządzeń przed nieprawidłowym działaniem wynikającym z błędnej sekwencji zasilania. Dlatego, chociaż obydwa urządzenia są istotne dla prawidłowego funkcjonowania instalacji, to ich funkcjonalność i zastosowanie są różne. Przekaźnik czasowy z kolei służy do automatyzacji procesów załączania i wyłączania urządzeń w określonym czasie, co również nie ma związku z sygnalizowaniem stanu zasilania. Regulator temperatury, choć istotny w kontekście bezpieczeństwa urządzeń elektrycznych, nie ma żadnego związku z monitorowaniem napięcia w fazach. Typowym błędem myślowym jest mylenie funkcji różnych urządzeń w rozdzielnicach elektrycznych, co może prowadzić do niewłaściwego doboru sprzętu i w konsekwencji do awarii instalacji. Wiedza o funkcjonalności poszczególnych elementów wyposażenia rozdzielnicy jest kluczowa, aby stosować je w sposób efektywny i zgodny z obowiązującymi normami branżowymi.

Pytanie 18

Które z poniższych wskazówek nie odnosi się do realizacji nowych instalacji elektrycznych w obiektach mieszkalnych?

A. Gniazda wtyczkowe w kuchni powinny być zasilane z oddzielnego obwodu

B. Odbiorniki o dużej mocy należy zasilać z dedykowanych obwodów

C. Gniazda wtyczkowe w każdym pomieszczeniu powinny być zasilane z oddzielnego obwodu

D. Obwody oświetleniowe powinny być oddzielone od gniazd wtyczkowych

Gniazda wtyczkowe każdego pomieszczenia zasilane z osobnego obwodu nie są praktyką zalecaną w kontekście nowych instalacji elektrycznych w mieszkaniach. W rzeczywistości gniazda wtyczkowe są zazwyczaj grupowane w obwody, co pozwala na efektywniejsze wykorzystanie przewodów oraz zmniejszenie kosztów instalacji. Zgodnie z normami PN-IEC 60364, zaleca się zasilanie gniazd wtyczkowych w różnych pomieszczeniach z jednego obwodu, co czyni instalację bardziej elastyczną i łatwiejszą w eksploatacji. Przykładowo, w przypadku lokali mieszkalnych często stosuje się obwody trójfazowe, które zapewniają równomierne obciążenie i zmniejszają ryzyko przeciążenia. Gniazda wtyczkowe w kuchni, które wymagają osobnego obwodu, są wyjątkiem, ponieważ często zasilają urządzenia o dużej mocy, takie jak piekarniki czy lodówki. Ostatecznie, taka praktyka oszczędza na kosztach instalacji i ułatwia przyszłe modyfikacje bez potrzeby rozbudowy infrastruktury elektrycznej.

Pytanie 19

Jakie właściwości definiują wyłącznik instalacyjny nadprądowy?

A. Prąd zwarciowy, typ zestyku, napięcie podtrzymania

B. Prąd obciążenia, rezystancja zestyku, czas wyłączenia

C. Napięcie znamionowe, prąd znamionowy, rodzaj charakterystyki

D. Napięcie dopuszczalne, prąd różnicowy, czas zadziałania

Wyłącznik instalacyjny nadprądowy jest kluczowym elementem zabezpieczeń w instalacjach elektrycznych. Parametry takie jak napięcie znamionowe, prąd znamionowy oraz rodzaj charakterystyki definiują jego właściwości i funkcjonalność. Napięcie znamionowe określa maksymalne napięcie, przy którym wyłącznik może pracować bezawaryjnie, co jest istotne w kontekście doboru urządzeń do konkretnej instalacji. Prąd znamionowy to wartość prądu, przy której wyłącznik powinien funkcjonować poprawnie, ale również powinien zareagować w przypadku przekroczenia tej wartości, co jest kluczowe dla ochrony instalacji przed przeciążeniem. Rodzaj charakterystyki (np. A, B, C, D) wskazuje na czas reakcji oraz sposób działania wyłącznika w obliczu przeciążeń oraz zwarć, co pozwala na optymalne dopasowanie do różnych aplikacji, takich jak domowe instalacje, przemysłowe czy zastosowania specjalistyczne. Przykładowo, charakterystyka typu B jest powszechnie stosowana w instalacjach domowych, gdzie występują małe prądy rozruchowe, natomiast typ C jest odpowiedni dla obciążeń z wyższymi prądami rozruchowymi, np. w urządzeniach elektrycznych. Stosowanie wyłączników zgodnie z tymi parametrami jest zgodne z normami IEC 60898 oraz IEC 60947, co zapewnia bezpieczeństwo i niezawodność instalacji elektrycznych.

Pytanie 20

Jakie urządzenia powinny być zastosowane do wykonania pomiaru rezystancji w sposób techniczny?

A. omomierza oraz woltomierza

B. watomierza oraz woltomierza

C. woltomierza i amperomierza

D. omomierza i amperomierza

Pomiar rezystancji metodą techniczną przy użyciu woltomierza i amperomierza opiera się na zasadzie, że rezystancję można obliczyć z prawa Ohma, które mówi, że R = U/I, gdzie R to rezystancja, U to napięcie, a I to natężenie prądu. W praktyce, aby zmierzyć rezystancję, najpierw stosuje się woltomierz do zmierzenia napięcia na rezystorze, a następnie amperomierz do pomiaru prądu płynącego przez ten rezystor. Dzięki tym pomiarom, możliwe jest obliczenie rezystancji z dużą dokładnością. Ta metoda jest często wykorzystywana w laboratoriach do testowania komponentów elektronicznych, w elektrotechnice oraz w różnych aplikacjach przemysłowych, gdzie precyzyjne pomiary są kluczowe. Przykładem zastosowania tej metody może być diagnozowanie uszkodzeń w obwodach elektronicznych, gdzie pomiar rezystancji pomaga określić stan różnych podzespołów. Warto również wspomnieć, że stosowanie tej metody jest zgodne z normami PN-EN 61010, które określają wymagania dotyczące bezpieczeństwa w urządzeniach pomiarowych.

Pytanie 21

W jaki sposób i przewodem o jakim przekroju ma być wykonana trójfazowa wewnętrzna linia zasilająca (WLZ), której obciążalność prądowa wynosi 220 A?

Obciążalność prądowa długotrwała w A przewodów o żyłach Cu w izolacji PVC ułożonych w różny sposób
Przekrój znamionowy żył w mm²	Instalacja wykonana sposobami
Przekrój znamionowy żył w mm²	C	E
70	211	216
95	225	238
gdzie: C – przewody układane po wierzchu, na ścianie lub suficie drewnianym E – przewody wielożyłowe ułożone swobodnie w powietrzu lub korytku kablowym

A. Sposób C i 95 mm2

B. Sposób C i 70 mm2

C. Sposób E i 95 mm2

D. Sposób E i 70 mm2

W przypadku niepoprawnych odpowiedzi można zauważyć kilka kluczowych błędów logicznych, które mogą prowadzić do niewłaściwych wniosków. Na przykład, wybór metody C z przekrojem 95 mm², mimo że przekrój przewodu spełnia wymogi obciążalności, nie uwzględnia faktu, że sposób ułożenia ma zasadnicze znaczenie dla bezpieczeństwa i wydajności. Sposób C to układ przewodów w rurkach instalacyjnych, co ogranicza ich zdolność do odprowadzania ciepła. W rezultacie może to prowadzić do przegrzania i potencjalnych uszkodzeń instalacji. Również wybór sposobu E z mniejszym przekrojem 70 mm² jest nieadekwatny, ponieważ obciążalność tego przewodu wynosi jedynie 200 A, co nie wystarcza do obsługi wymaganej wartości 220 A. W takich przypadkach warto zwrócić uwagę na obliczenia dotyczące obciążalności prądowej przewodów, które są podstawą do projektowania prawidłowych instalacji elektrycznych. Niezastosowanie się do standardów, takich jak PN-IEC 60364, w kontekście doboru zarówno metody ułożenia, jak i przekroju przewodu, może prowadzić do awarii systemów zasilających oraz zagrożeń dla bezpieczeństwa użytkowników. Dlatego tak ważne jest, aby przed podjęciem decyzji o wyborze odpowiednich komponentów instalacji elektrycznej, dokładnie analizować wymagania oraz standardy branżowe.

Pytanie 22

Który osprzęt przedstawiono na zdjęciu?

A. Złączki skrętne.

B. Kapturki termokurczliwe.

C. Dławnice.

D. Mufy przelotowe.

Dławnice kablowe to naprawdę ważne elementy w instalacjach elektrycznych. Jak widać na zdjęciu, mają za zadanie chronić miejsce, gdzie przewód wchodzi do obudowy urządzenia. Dzięki nim przewody są mniej narażone na różne uszkodzenia mechaniczne czy na wpływ wilgoci i brudu. Wiele razy spotykam się z tym, że w trudnych warunkach, jak na przykład w przemyśle, bez dławnic byłoby ciężko zapewnić bezpieczeństwo. Dławnice są często wykorzystywane w silnikach elektrycznych i skrzynkach przyłączeniowych, żeby wszystko dobrze uszczelniało się i działało jak należy. Dobrze też wiedzieć, że są zgodne z normami IEC 62262 oraz IEC 60529, które mówią, jak powinno wyglądać zabezpieczenie przed ciałami obcymi i wilgocią. Także odpowiedni dobór tych elementów ma ogromne znaczenie, bo źle dobrana dławnica może nie spełniać swojego zadania. Warto o tym pamiętać, bo brak dławnic w kluczowych miejscach w instalacji może prowadzić do sporych problemów, a więc zawsze lepiej stosować je tam, gdzie to konieczne.

Pytanie 23

Na której ilustracji przedstawiono symbol graficzny rozłącznika?

A. Na ilustracji III.

B. Na ilustracji II.

C. Na ilustracji IV.

D. Na ilustracji I.

Wybór innej ilustracji jako symbolu graficznego rozłącznika może wynikać z nieporozumień dotyczących interpretacji symboli elektrycznych. Na ilustracji I, III i IV przedstawione są inne elementy schematów elektrycznych, które mają różne funkcje i zastosowania. Na przykład, ilustracja I może przedstawiać symbol przekaźnika, który ma za zadanie automatyczne włączanie i wyłączanie obwodów, co jest zupełnie inną funkcją niż rozłącznik. Z kolei ilustracja III może pokazować symbol bezpiecznika, który chroni obwód przed przeciążeniem, a ilustracja IV może przedstawiać symbol wyłącznika, który manualnie przerywa obwód. Tego rodzaju błędy w identyfikacji symboli wynikają często z braku znajomości standardów IEC 60617, które definiują różne symbole używane w schematach elektrycznych. Kluczowe jest zrozumienie, że każdy symbol ma swoje specyficzne oznaczenie oraz funkcję, dlatego mylenie ich może prowadzić do nieprawidłowych wniosków i potencjalnych zagrożeń w pracy z instalacjami elektrycznymi. Aby uniknąć tego typu pomyłek, zaleca się systematyczne zapoznawanie się z normami i dobrymi praktykami w zakresie projektowania oraz czytania schematów elektrycznych.

Pytanie 24

Jaka maksymalna wartość impedancji pętli zwarcia może wystąpić w trójfazowym układzie elektrycznym o napięciu znamionowym 230/400 V, aby ochrona przeciwporażeniowa była skuteczna w przypadku uszkodzenia izolacji, wiedząc, że zasilanie tego układu ma przerwać instalacyjny wyłącznik nadprądowy B10?

A. 8,0 Ω

B. 4,6 Ω

C. 7,7 Ω

D. 2,3 Ω

Wartość impedancji pętli zwarcia wynosząca 4,6 Ω jest odpowiednia dla trójfazowego obwodu elektrycznego o napięciu 230/400 V, aby zapewnić skuteczną ochronę przeciwporażeniową. Przy takiej impedancji, w przypadku zwarcia, prąd zwarciowy osiągnie wartość wystarczającą do działania wyłącznika nadprądowego typu B10, który ma prąd znamionowy 10 A. Wartość impedancji pętli zwarcia oblicza się na podstawie napięcia zasilania oraz wymaganej wartości prądu, przy której następuje wyłączenie obwodu. W praktyce oznacza to, że w przypadku uszkodzenia izolacji, wyłącznik nadprądowy zadziała w odpowiednim czasie, minimalizując ryzyko porażenia prądem elektrycznym. Zgodnie z normami PN-IEC 60364-4-41 oraz PN-EN 60947-2, odpowiednia wartość impedancji pętli zwarcia jest kluczowa dla zabezpieczenia użytkowników przed skutkami awarii. Wartości te są również zgodne z wytycznymi dotyczącymi instalacji elektrycznych w budynkach, które zalecają, aby impedancja nie przekraczała 5 Ω dla ochrony przeciwporażeniowej. Dlatego 4,6 Ω to wartość, która spełnia te wymogi, a jej stosowanie w praktyce jest powszechną praktyką w branży elektrycznej.

Pytanie 25

Na którym rysunku przedstawiono typ schematu, na podstawie którego istnieje możliwość lokalizacji braku ciągłości rzeczywistych połączeń w instalacji elektrycznej?

A. C.

B. A.

C. B.

D. D.

Wybór innych schematów, takich jak A, C lub D, nie dostarcza wystarczających informacji do lokalizacji braków ciągłości w połączeniach elektrycznych. Schemat A może przedstawiać ogólny zarys instalacji, ale brak w nim szczegółowych oznaczeń, które są kluczowe dla identyfikacji problemów. W przypadku schematu C, być może ilustruje on różne komponenty, ale ich rozmieszczenie i brak wyraźnych połączeń uniemożliwiają efektywną diagnostykę. Schemat D z kolei może dotyczyć innego aspektu instalacji, co wprowadza w błąd, ponieważ nie odnosi się bezpośrednio do problemu lokalizacji awarii. W praktyce, niektóre schematy nie uwzględniają standardów, które nakładają obowiązek na techników przedstawiania instalacji w sposób umożliwiający łatwe zrozumienie i diagnozowanie. Problemy te mogą prowadzić do nieporozumień i wydłużenia czasu potrzebnego na naprawę, co jest nieefektywne i kosztowne. Oparcie się na schematach, które nie spełniają tych norm, generuje ryzyko dla bezpieczeństwa i niezawodności instalacji elektrycznych. Niezrozumienie różnicy między detalami przedstawionymi na schemacie a ich praktycznym zastosowaniem może skutkować nieprawidłowym podejściem do diagnozowania awarii, co może być szkodliwe zarówno dla instalatora, jak i dla użytkowników danego systemu.

Pytanie 26

Jakie uszkodzenie nastąpiło w instalacji elektrycznej, dla której wyniki pomiarów rezystancji izolacji przedstawiono w tabeli?

Rezystancja izolacji, MΩ
Zmierzona między						Wymagana
L1 – L2	L2 – L3	L1 – L3	L1 – PEN	L2 – PEN	L3 – PEN	Wymagana
2,10	1,05	1,10	1,40	1,30	0,99	1,00

A. Pogorszenie izolacji jednej z faz.

B. Przeciążenie jednej z faz.

C. Jednofazowe bezimpedancyjne zwarcie doziemne.

D. Zwarcie międzyfazowe.

Odpowiedzi nieprawidłowe odzwierciedlają szereg nieporozumień dotyczących analizy wyników pomiarów rezystancji izolacji. Jednofazowe bezimpedancyjne zwarcie doziemne nie może być rozpatrywane w kontekście przedstawionej sytuacji, ponieważ wyniki pomiarów nie wskazują na bezpośrednie połączenie z ziemią, lecz na specyfikę wartości rezystancji w układzie fazowym. Przeciążenie jednej z faz również nie jest adekwatne, gdyż przeciążenie dotyczy sytuacji, w której prąd przekracza dopuszczalne wartości dla danego przewodu, co nie ma związku z rezystancją izolacji. Natomiast zwarcie międzyfazowe to zjawisko, które występuje w przypadku, gdy dwa przewody fazowe stykają się ze sobą, co prowadzi do znacznego spadku rezystancji, co również nie znajduje odzwierciedlenia w podanych wynikach. Prawidłowa interpretacja danych pomiarowych wymaga zrozumienia, że rezystancja izolacji jest kluczowym wskaźnikiem stanu technicznego instalacji. W sytuacji, gdy izolacja jest pogorszona, istnieje ryzyko wystąpienia awarii lub zagrożenia dla użytkowników. Dlatego też, kluczowe jest stosowanie odpowiednich metod pomiarowych i interpretacja wyników zgodnie z normami, co pozwala na uniknięcie błędnych wniosków i działań w przypadku rozwiązywania problemów związanych z instalacjami elektrycznymi.

Pytanie 27

Którego z wymienionych narzędzi należy użyć do połączenia przewodów przy użyciu złączki przedstawionej na rysunku?

A. Szczypiec uniwersalnych.

B. Praski hydraulicznej.

C. Wkrętaka.

D. Lutownicy.

Użycie praski hydraulicznej do połączenia przewodów za pomocą złączki tulejowej jest najlepszym rozwiązaniem, ponieważ praska hydrauliczna zapewnia odpowiednią siłę, co jest kluczowe dla uzyskania trwałego i bezpiecznego połączenia elektrycznego. Zaciskanie złączki tulejowej przy użyciu tego narzędzia pozwala na równomierne rozłożenie nacisku, co jest niezwykle istotne, aby uniknąć uszkodzenia przewodów. W praktyce, praski hydrauliczne są szeroko stosowane w branży elektrycznej i telekomunikacyjnej, zgodnie z normami, takimi jak PN-EN 60947-1. Używając praski, można również osiągnąć doskonałe połączenia, które są odporne na wibracje i zmiany temperatury, co jest kluczowe w instalacjach przemysłowych czy budowlanych. Dzięki tym właściwościom, praska hydrauliczna gwarantuje wysoką jakość połączeń, co ma bezpośredni wpływ na bezpieczeństwo i niezawodność systemów elektrycznych.

Pytanie 28

Stosując kryterium obciążalności prądowej, dobierz przewód kabelkowy o najmniejszym przekroju żył miedzianych do wykonania trójfazowej instalacji wtynkowej w układzie TN-S, która jest zabezpieczona wyłącznikiem instalacyjnym z oznaczeniem B16.

Przekrój przewodu mm²	Jeden lub kilka kabli 1-żyłowych ułożonych w rurze		Kilka kabli np.: przewody płaszczowe, rurowe, wtynkowe		Pojedynczy w powietrzu, przy czym odstęp odpowiada przynajmniej średnicy kabla
Przekrój przewodu mm²	Żyła Cu A	Żyła Al A	Żyła Cu A	Żyła Al A	Żyła Cu A	Żyła Al A
0,75	-	-	12	-	15	-
1,0	11	-	15	-	19	-
1,5	15	-	18	-	24	-
2,5	20	15	26	20	32	26
4	25	20	34	27	42	33
6	33	26	44	35	54	42

A. YDY 5x2,5 mm2

B. YADY 5x4 mm2

C. YDY 5x1 mm2

D. YDY 5x1,5 mm2

Wybór przewodu YDY 5x1,5 mm2 jest prawidłowy, ponieważ jego obciążalność długotrwała wynosi 18A, co jest wyższe od prądu znamionowego wyłącznika B16, wynoszącego 16A. W praktyce oznacza to, że przewód ten będzie w stanie efektywnie i bezpiecznie przewodzić prąd w instalacji trójfazowej w układzie TN-S. Takie rozwiązanie jest zgodne z normami PN-IEC 60364, które określają wymagania dotyczące instalacji elektrycznych. Dobrze dobrany przewód nie tylko zapewnia bezpieczeństwo, ale także wpływa na efektywność energetyczną całej instalacji. W przypadku przewodów miedzianych, ważne jest, aby ich przekrój był dostosowany do obciążenia, co pozwala uniknąć przegrzewania się izolacji i potencjalnych awarii. Przewód YDY 5x1,5 mm2 jest często stosowany w budownictwie mieszkalnym oraz w małych obiektach przemysłowych, gdzie obciążenia nie są bardzo wysokie, a bezpieczeństwo instalacji jest priorytetem.

Pytanie 29

Do realizacji układu przedstawionego na schemacie należy zastosować stycznik Q21 z następującą liczbą i rodzajem zestyków:

A. 3NC + 2NO + 1NC

B. 3NC + 2NC + 1NO

C. 3NO + 2NC + 1NO

D. 3NO + 2NO + 1NC

Pomimo tego, że różne odpowiedzi mogą wydawać się atrakcyjne, żadna z opcji nie dostarcza kompletnego zestawu zestyków wymaganych do poprawnej pracy stycznika Q21. W przypadku odpowiedzi, które zawierają zestyk normalnie zamknięty (NC) w nadmiarze, pojawia się problem z realizacją funkcji sterowania silnika oraz innymi aspektami automatyki, ponieważ zbyt duża ilość zestyków NC może powodować nieprzewidziane blokady obwodów. Z kolei zestyk normalnie otwarty (NO) jest kluczowy dla załączania faz, a ich niewłaściwa ilość może prowadzić do niewłaściwego działania układu. Odpowiedzi, które sugerują wykorzystywanie większej liczby zestyków NC, świadczą o braku zrozumienia podstawowych zasad działania styczników oraz ich zastosowania w układach elektrycznych. Należy pamiętać, że w układach trójfazowych kluczowe jest wyważenie pomiędzy zestykami NO a NC, aby zapewnić zarówno wydajność, jak i bezpieczeństwo systemu. Dlatego, aby prawidłowo dobrać stycznik, konieczne jest zrozumienie, jak różne rodzaje zestyków wpływają na funkcjonalność oraz bezpieczeństwo całego układu.

Pytanie 30

W układzie zasilania jakiej lampy oświetleniowej wykorzystuje się tyrystorowy system zapłonowy?

A. Rtęciowej

B. Sodowej

C. Halogenowej

D. Żarowej

Tyrystorowy układ zapłonowy znajduje zastosowanie głównie w obwodach zasilania lamp sodowych, ze względu na ich specyfikę działania oraz wymagania dotyczące zapłonu. Lampy sodowe, znane z wysokiej efektywności świetlnej oraz długu czasu życia, potrzebują odpowiedniego układu, który umożliwia ich szybkie i stabilne zapłonienie. Tyrystory, jako elementy półprzewodnikowe, pozwalają na kontrolowanie dużych prądów oraz napięć, co jest niezbędne w przypadku lamp sodowych, które charakteryzują się dużymi wartościami prądów startowych. Dodatkowo, tyrystory umożliwiają oszczędność energii poprzez precyzyjne zarządzanie cyklem pracy lampy, co jest zgodne z najlepszymi praktykami w projektowaniu systemów oświetleniowych, które dążą do minimalizacji strat energii oraz wydłużenia żywotności źródeł światła. Warto również zauważyć, że tyrystory, jako elementy zabezpieczające i sterujące, są często wykorzystywane w różnych zastosowaniach przemysłowych, co podkreśla ich wszechstronność i znaczenie w nowoczesnych systemach oświetleniowych.

Pytanie 31

Którym z kluczy nie da się skręcić stojana silnika elektrycznego śrubami jak przedstawiona na ilustracji?

A. Nasadowym.

B. Imbusowym.

C. Oczkowym.

D. Płaskim.

Odpowiedź "Imbusowym" jest prawidłowa, ponieważ klucz imbusowy jest zaprojektowany do używania ze śrubami, które mają gniazdo sześciokątne wewnętrzne. W przypadku przedstawionej na ilustracji śruby, która ma sześciokątną główkę zewnętrzną, klucz imbusowy nie jest odpowiedni. Zamiast tego można zastosować klucz nasadowy, oczkowy lub płaski, które są przystosowane do pracy ze śrubami mającymi zewnętrzne główki. W praktyce, korzystanie z klucza imbusowego do dokręcania śrub z gniazdem zewnętrznym prowadzi do uszkodzenia zarówno narzędzia, jak i śruby. W kontekście standardów branżowych, ważne jest, aby dobierać narzędzia odpowiednio do typu śruby, co zwiększa efektywność pracy i zmniejsza ryzyko awarii. Zrozumienie różnic pomiędzy typami kluczy i ich zastosowaniami jest kluczowe dla prawidłowego wykonywania prac montażowych i serwisowych, co jest standardem w branży inżynieryjnej.

Pytanie 32

Jaką klasę mają oprawy stosowane do oświetlenia miejscowego?

A. IV

B. I

C. III

D. II

Wybór opraw klasy II, III lub IV wskazuje na nieporozumienie dotyczące standardów bezpieczeństwa i funkcji oświetlenia miejscowego. Klasa II opisuje oprawy, które są podwójnie izolowane, co sprawia, że nie wymagają uziemienia, ale nie są one rekomendowane do zastosowań, gdzie istnieje ryzyko kontaktu z wodą lub innymi cieczyami, co często ma miejsce w miejscach pracy. Wybierając te oprawy na stanowiska robocze, narażamy użytkowników na potencjalne zagrożenia elektryczne. Klasa III z kolei odnosi się do urządzeń zasilanych z niskonapięciowych źródeł, co może być stosowane w niektórych aplikacjach, ale nie jest odpowiednie do typowego oświetlenia miejscowego, które wymaga wyższego napięcia dla efektywnego działania. Klasa IV dotyczy produktów przeznaczonych do zastosowań specjalnych, które są często chronione przed czynnikami zewnętrznymi, ale nie mają zastosowania w standardowych warunkach biurowych czy przemysłowych. Wybór niewłaściwej klasy oprawy może prowadzić do poważnych konsekwencji zdrowotnych i bezpieczeństwa, dlatego zrozumienie tych różnic jest kluczowe w procesie projektowania efektywnego oświetlenia miejscowego. Podstawowym błędem myślowym jest zakładanie, że wszystkie oprawy mogą być stosowane zamiennie, co ignoruje różnice w wymaganiach bezpieczeństwa i funkcjonalności. W kontekście standardów branżowych, stosowanie opraw klasy I jest najlepszą praktyką, ponieważ minimalizuje ryzyko porażenia prądem i zapewnia bezpieczeństwo pracy.

Pytanie 33

Przyrząd przedstawiony na rysunku służy do

A. wyznaczania trasy przewodów.

B. szacowania długości przewodów.

C. sprawdzania ciągłości żył przewodów.

D. pomiaru rezystancji żył przewodów.

Odpowiedź, która wskazuje na sprawdzanie ciągłości żył przewodów, jest prawidłowa z uwagi na specyfikę przyrządu przedstawionego na rysunku. Tester ciągłości obwodu, zwany również multimetrem w trybie testowania ciągłości, jest nieocenionym narzędziem w pracy elektryków oraz techników zajmujących się instalacjami elektrycznymi. Jego podstawową funkcją jest wykrywanie przerw w obwodzie, co jest kluczowe podczas diagnostyki usterek. Przykładowo, w sytuacji, gdy zasilanie nie dociera do określonego urządzenia, tester pozwala na szybkie sprawdzenie, czy przewody są w pełni sprawne. Gdy obwód jest zamknięty, tester zazwyczaj sygnalizuje to zapaleniem diody LED, co jest bardzo pomocne w identyfikacji problemów. Zgodnie z zasadami BHP oraz normami IEC 61010, stosowanie takich przyrządów w pracy pozwala zminimalizować ryzyko porażenia prądem oraz innych niebezpieczeństw związanych z niewłaściwym działaniem instalacji elektrycznych.

Pytanie 34

Podczas inspekcji świeżo zainstalowanej sieci elektrycznej nie ma konieczności weryfikacji

A. doboru zabezpieczeń i urządzeń

B. układu tablic informacyjnych i ostrzegawczych

C. wartości natężenia oświetlenia w miejscach pracy

D. doboru oraz oznaczenia przewodów

Odpowiedź dotycząca wartości natężenia oświetlenia na stanowiskach pracy jest prawidłowa, ponieważ podczas oględzin nowo wykonanej instalacji elektrycznej, kluczowe jest sprawdzenie elementów, które bezpośrednio wpływają na bezpieczeństwo oraz funkcjonalność instalacji. Wartości natężenia oświetlenia są kontrolowane w kontekście ergonomii i komfortu pracy, ale ich pomiar nie jest wymagany w ramach odbioru samej instalacji elektrycznej. Zgodnie z normą PN-EN 12464-1, która określa wymagania dotyczące oświetlenia miejsc pracy, wartości natężenia powinny być dostosowane do rodzaju wykonywanej pracy, jednak ich pomiar jest bardziej związany z późniejszym użytkowaniem przestrzeni niż z samą instalacją elektryczną. Ważne jest, aby w trakcie odbioru zwracać szczególną uwagę na dobór i oznaczenie przewodów, zabezpieczeń oraz aparatury, które mają kluczowe znaczenie dla prawidłowego funkcjonowania instalacji i zapewnienia bezpieczeństwa użytkowników, co potwierdzają standardy branżowe i przepisy prawa budowlanego.

Pytanie 35

Jaki zakres pomiarowy oraz rodzaj napięcia trzeba ustawić na woltomierzu, aby zmierzyć napięcie zasilające obwód gniazd wtyczkowych w budynku mieszkalnym?

A. 500 V DC

B. 200 V AC

C. 200 V DC

D. 500 V AC

Odpowiedź 500 V AC jest prawidłowa, ponieważ w budynkach mieszkalnych napięcie zasilające gniazdka wtyczkowe wynosi zazwyczaj 230 V w systemie prądu przemiennego (AC). Ustawienie woltomierza na zakres 500 V AC umożliwia pomiar napięcia z dużym marginesem bezpieczeństwa, co jest zgodne z dobrymi praktykami pomiarowymi. Użycie takiego zakresu zapewnia dokładne i bezpieczne pomiary bez ryzyka uszkodzenia urządzenia. Warto zauważyć, że pomiar napięcia AC jest istotny, gdyż instalacje elektryczne w budynkach mieszkalnych są projektowane na prąd przemienny, a nie stały (DC). W praktyce, przed rozpoczęciem pomiarów, zawsze należy upewnić się, że woltomierz jest odpowiednio skalibrowany i spełnia normy bezpieczeństwa, takie jak IEC 61010, które dotyczą sprzętu pomiarowego w obszarze niskiego napięcia.

Pytanie 36

W instalacji elektrycznej wykorzystującej przekaźnik priorytetowy, po osiągnięciu ustawionej w tym przekaźniku wartości natężenia prądu w obwodzie

A. priorytetowym, zostaje wyłączony obwód priorytetowy

B. priorytetowym, zostaje wyłączony obwód niepriorytetowy

C. niepriorytetowym, zostaje wyłączony obwód priorytetowy

D. niepriorytetowym, zostaje wyłączony obwód niepriorytetowy

Odpowiedź dotycząca wyłączenia obwodu niepriorytetowego w przypadku przekroczenia ustawionej wartości natężenia prądu w obwodzie priorytetowym jest poprawna. Przekaźniki priorytetowe są kluczowymi elementami w systemach zarządzania energią, gdzie zapewniają odpowiednie gospodarowanie dostępnymi zasobami elektrycznymi. W praktyce oznacza to, że gdy prąd w obwodzie priorytetowym osiąga niebezpieczny poziom, przekaźnik automatycznie odłącza obwód niepriorytetowy, aby zminimalizować ryzyko przeciążenia oraz uszkodzenia urządzeń. Takie rozwiązanie jest szczególnie istotne w instalacjach przemysłowych, gdzie obciążenie elektryczne może być dynamiczne. Normy, takie jak PN-IEC 60947, określają zasady projektowania i użytkowania takich urządzeń, a ich przestrzeganie zapewnia większe bezpieczeństwo oraz efektywność energetyczną systemów elektrycznych. Dobrą praktyką jest również regularne monitorowanie stanu przekaźników i ich konfiguracji, aby zapewnić ich prawidłowe funkcjonowanie.

Pytanie 37

Na którym rysunku przedstawiono przewód kabelkowy do układania w tynku?

A. D.

B. A.

C. C.

D. B.

Na rysunkach B, C i D przedstawione są różne typy przewodów, które nie są przeznaczone do układania w tynku. Rysunek B może ilustrować przewód o okrągłym przekroju, który jest często używany w instalacjach, gdzie przewody są układane w rurkach osłonowych lub systemach kanalizacyjnych. Tego rodzaju przewody nie są przystosowane do osadzania w tynku, ponieważ ich konstrukcja i materiał izolacyjny mogą nie spełniać wymogów związanych z bezpośrednim kontaktem z materiałem budowlanym. Ponadto, przewody przedstawione na rysunkach C i D mogą być przeznaczone do zastosowań przemysłowych lub specjalistycznych, takich jak przewody odporne na wysoką temperaturę lub chemikalia, co również wyklucza ich użycie w standardowych instalacjach domowych. Typowe błędy myślowe, które prowadzą do wyboru tych odpowiedzi, mogą wynikać z braku wiedzy na temat specyfikacji technicznych przewodów elektrycznych oraz ich przeznaczenia. Osoby nieprzygotowane mogą również mylić konstrukcję fizyczną przewodów z ich funkcjonalnością, co jest kluczowe w praktycznych zastosowaniach instalacyjnych. Zrozumienie różnic między tymi typami przewodów jest istotne, aby uniknąć nieprawidłowych decyzji w projektowaniu i wykonawstwie instalacji elektrycznych.

Pytanie 38

Określ sposób podłączenia łącznika przedstawionego na fotografii, aby w układzie, którego schemat przedstawiono na rysunku, zapewnione było sterowanie oświetleniem z trzech niezależnych miejsc.

A. I-4, II-3, III-2, IV-1

B. I-1, II-2, III-3, IV-4

C. I-2, II-4, III-1, IV-3

D. I-1, II-4, III-2, IV-3

Poprawne podłączenie łącznika krzyżowego oznaczone jako I-1, II-4, III-2, IV-3 wynika z analizy schematu elektrycznego oraz właściwego oznaczenia wejść i wyjść łącznika. Wejścia 1 i 4 są odpowiedzialne za przyjmowanie sygnałów z dwóch niezależnych punktów sterujących, co pozwala na ich połączenie w systemie wielopunktowego sterowania oświetleniem. Dobrze skonstruowany układ umożliwia użytkownikowi włączanie i wyłączanie źródła światła z trzech różnych punktów, co jest szczególnie przydatne w dużych pomieszczeniach lub korytarzach. Tego typu rozwiązanie jest zgodne z normami instalacji elektrycznych oraz zaleceniami dotyczącymi ergonomii w projektowaniu przestrzeni. Ponadto, zastosowanie łącznika krzyżowego zwiększa elastyczność w zakresie zarządzania oświetleniem, co przyczynia się do oszczędności energii i poprawy komfortu użytkowania, spełniając standardy zrównoważonego rozwoju.

Pytanie 39

Aby zrealizować połączenie przewodów z żyłami jednodrutowymi przy użyciu złączki WAGO, co powinno się zastosować?

A. cęgi do zdejmowania izolacji oraz zaciskarkę końcówek

B. prasę hydrauliczną

C. cęgi do zdejmowania izolacji oraz wkrętak

D. nóż monterski

Podejście, które sugeruje użycie prasy hydraulicznej w przypadku łączenia przewodów z żyłami jednodrutowymi za pomocą złączek typu WAGO, jest mylne. Prasa hydrauliczna jest narzędziem stosowanym głównie do zaciskania końcówek przewodów, co w kontekście złączek WAGO nie ma zastosowania, ponieważ te złącza działają na zasadzie sprężystego zacisku mechanicznego, a nie na zasadzie spawania czy zaciskania. W przypadku użycia noża monterskiego, mylenie tej czynności z użyciem prasy hydraulicznej może wynikać z nieznajomości podstawowych zasad montażu instalacji elektrycznych. Nóż monterski jest narzędziem, które doskonale nadaje się do precyzyjnego usuwania izolacji, co jest kluczowe dla uzyskania dobrego połączenia. Cążki do zdejmowania izolacji i wkrętaki również nie są optymalnymi narzędziami w tym kontekście, ponieważ ich zastosowanie nie zabezpiecza połączenia w optymalny sposób, co może prowadzić do trudności w zapewnieniu dobrego kontaktu elektrycznego. W przypadku zastosowania cęgów do zdejmowania izolacji, istnieje ryzyko uszkodzenia przewodu, co obniża jakość połączenia. Dobre praktyki w branży elektrycznej wymagają użycia odpowiednich narzędzi dla określonego rodzaju złączeń i połączeń, co podkreśla znaczenie znajomości technologii i narzędzi dostępnych na rynku.

Pytanie 40

Podczas realizacji instalacji elektrycznej w obiektach przemysłowych z wydzielinami korozyjnymi powinno się zastosować sprzęt hermetyczny oraz wykorzystać przewody z żyłami

A. miedzianymi umieszczonymi pod tynkiem

B. miedzianymi umieszczonymi na tynku

C. aluminiowymi umieszczonymi na tynku

D. aluminiowymi umieszczonymi pod tynkiem

Odpowiedź miedzianymi ułożonymi na tynku jest właściwa, ponieważ stosowanie miedzi w instalacjach elektrycznych w pomieszczeniach przemysłowych z wyziewami żrącymi jest najczęściej zalecane. Miedź charakteryzuje się wysoką odpornością na korozję, co jest szczególnie istotne w środowiskach, gdzie mogą występować substancje chemiczne, które mogą negatywnie wpływać na materiały elektryczne. Ponadto, ułożenie przewodów na tynku ułatwia ich konserwację oraz wymianę, co jest kluczowe w przypadku uszkodzeń lub awarii. Standardy takie jak PN-IEC 60364 oraz dobre praktyki branżowe rekomendują tego typu rozwiązania, aby zapewnić bezpieczeństwo i niezawodność instalacji. Przykładowo, w zakładach przemysłowych, gdzie występują agresywne substancje chemiczne, zastosowanie miedzi i odpowiednich osprzętów szczelnych może znacząco zmniejszyć ryzyko awarii oraz zapewnić trwałość systemu. W praktyce, instalatorzy często wybierają przewody miedziane, gdyż zapewniają one nie tylko lepszą przewodność, ale także większą odporność na uszkodzenia mechaniczne oraz chemiczne.

Rozpocznij nowy egzamin

Powrót do strony głównej
