Informacje o egzaminie:

Zawód: Technik mechanik
Kwalifikacja: MEC.03 - Montaż i obsługa maszyn i urządzeń
Data rozpoczęcia: 26 maja 2026 23:20
Data zakończenia: 26 maja 2026 23:34

Egzamin niezdany

Wynik: 1/40 punktów (2,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Osoba, która na co dzień pracuje z narzędziami pneumatycznymi, powinna posiadać

A. rękawice z warstwą ochronną od strony wewnętrznej dłoni

B. kask ochronny

C. buty ochronne z grubą podeszwą

D. kombinezon roboczy z komfortową wyściółką

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Rękawice, które mają warstwę ochronną od spodu, są mega ważne, gdy pracujesz z narzędziami pneumatycznymi. Praca z tymi sprzętami może być niebezpieczna – są ryzyka, że zrobisz sobie krzywdę, takie jak przecięcia czy uderzenia. Dobre rękawice nie tylko chronią dłonie, ale też pozwalają na lepszy chwyt, co jest kluczowe, bo narzędzia pneumatyczne potrafią generować sporą siłę. Zgodnie z normami, takimi jak EN 388, rękawice muszą mieć odpowiednią klasę ochrony, żeby były odporne na różne zagrożenia. Fajnie, jak mają dodatkowe wzmocnienia w newralgicznych miejscach – to wydłuża ich żywotność i komfort noszenia. Takie rękawice są zgodne z bezpieczeństwem pracy i najlepszymi praktykami w naszej branży. Pamiętaj też, żeby regularnie sprawdzać ich stan i wymieniać, gdy coś zacznie się dziać.

Pytanie 2

Kluczowym parametrem wskazującym na jakość przeprowadzonego remontu maszyny skrawającej do metalu jest

A. sprawność

B. poziom hałasu

C. dokładność geometryczna

D. wytrzymałość

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Dokładność geometryczna jest kluczowym parametrem określającym jakość przeprowadzonego remontu obrabiarki skrawającej do metali, ponieważ wpływa bezpośrednio na efektywność i precyzję obrabiania materiałów. W praktyce oznacza to, że obrabiarka musi być w stanie wytwarzać elementy o ściśle określonych wymiarach i kształtach, co jest szczególnie istotne w przemyśle lotniczym, motoryzacyjnym oraz w produkcji maszyn. Standardy ISO 230 oraz ISO 10791 są powszechnie stosowane do oceny dokładności obrabiarek, definiując procedury pomiarowe oraz wymagania dotyczące tolerancji wymiarowych. Przykładowo, nieprzestrzeganie norm dotyczących dokładności może prowadzić do błędów w produkcji, co z kolei skutkuje stratami finansowymi i obniżeniem jakości końcowych produktów. Dlatego inwestycja w precyzyjny remont oraz regularne kontrole dokładności geometrycznej jest niezbędna dla zapewnienia konkurencyjności na rynku.

Pytanie 3

Na zdjęciu pokazana jest

A. wiertarka słupowa.

B. dogładzarka oscylacyjna.

C. wytaczarka diamentowa.

D. wiertarka promieniowa.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wiertarka promieniowa, która została zidentyfikowana jako poprawna odpowiedź, jest narzędziem charakteryzującym się ruchomym ramieniem, umożliwiającym przesuwanie wrzeciona wzdłuż promienia. Dzięki temu rozwiązaniu, wiertarka ta jest idealna do obróbki dużych i ciężkich elementów, co czyni ją niezastąpioną w wielu zastosowaniach przemysłowych. Przykładowo, wiertarki promieniowe są powszechnie wykorzystywane w przemyśle metalowym do wiercenia otworów w dużych odlewkach, elementach konstrukcyjnych czy blachach o dużej grubości. Dodatkowo, ich konstrukcja pozwala na precyzyjne rozwiercanie oraz gwintowanie otworów, co jest kluczowe w produkcji komponentów maszyn. Zgodnie z normami branżowymi, wiertarki promieniowe powinny być regularnie konserwowane, aby zapewnić ich długotrwałe i efektywne działanie. Warto również zaznaczyć, że stosowanie wiertarek promieniowych wymaga odpowiedniego przeszkolenia operatorów, aby zminimalizować ryzyko wypadków i zapewnić wysoką jakość obróbki.

Pytanie 4

Montaż maszyny z elektrycznym silnikiem, zasilanym napięciem sieciowym wynoszącym 230 V, powinien być przeprowadzony

A. z przewodem podłączonym do instalacji elektrycznej, ale wyłącznie w gumowych rękawicach ochronnych

B. z przewodem podłączonym do sieci elektrycznej, lecz wyłącznie w rękawicach elektrostatycznych

C. z przewodem podłączonym do instalacji elektrycznej, jeśli ta jest wyposażona w zabezpieczenia przeciwporażeniowe

D. wyłącznie po odłączeniu przewodu z gniazda elektrycznego

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Montaż maszyny z silnikiem elektrycznym, zasilanym napięciem sieciowym 230 V, powinien być zawsze wykonywany przy odłączonym przewodzie elektrycznym. Jest to fundamentalna zasada bezpieczeństwa, wynikająca z przepisów dotyczących pracy z urządzeniami elektrycznymi, takich jak normy PN-EN 50110-1, które nakładają obowiązek zapewnienia braku napięcia przed przystąpieniem do jakichkolwiek prac montażowych lub konserwacyjnych. W praktyce oznacza to, że przed rozpoczęciem pracy należy zawsze odłączyć zasilanie oraz upewnić się, że nie ma ryzyka ponownego włączenia urządzenia. Przykładem zastosowania tej zasady może być sytuacja, gdy technik musi wymienić elementy w silniku, takie jak kondensatory czy szczotki węglowe. Przeprowadzenie tych czynności bezpiecznie wymaga całkowitego zablokowania dostępu do energii elektrycznej, co minimalizuje ryzyko porażenia prądem. Stosowanie tej praktyki nie tylko zapewnia bezpieczeństwo pracowników, ale również jest zgodne z najlepszymi praktykami w branży, co przekłada się na długotrwałe i bezpieczne użytkowanie urządzeń elektrycznych.

Pytanie 5

Na rysunku napędu hydraulicznego o ruchu postępowo-zwrotnym, urządzenie sterujące oznaczono cyfrą

A. 4

B. 1

C. 3

D. 2

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 3 jest poprawna, ponieważ na rysunku napędu hydraulicznego o ruchu postępowo-zwrotnym, urządzenie sterujące rzeczywiście oznaczone jest cyfrą 3. W systemach hydraulicznych zawory sterujące pełnią kluczową rolę w zarządzaniu przepływem płynów, co pozwala na precyzyjne kontrolowanie ruchu siłowników. Przykładem zastosowania urządzenia sterującego może być układ hydrauliczny w maszynach budowlanych, gdzie odpowiednie kierowanie ciśnienia i przepływu płynów umożliwia zdalne sterowanie ruchami ramion koparki. Zawory te działają na zasadzie zmiany kierunku przepływu cieczy, co bezpośrednio wpływa na pracę siłowników hydraulicznych. Standardy branżowe, takie jak ISO 4414 dotyczące układów hydraulicznych, podkreślają znaczenie prawidłowego oznaczenia i identyfikacji zaworów, co jest niezbędne dla bezpieczeństwa i efektywności systemów hydraulicznych. Użycie właściwego oznaczenia pozwala także na łatwiejsze diagnozowanie usterek oraz przeprowadzanie konserwacji.

Pytanie 6

Podczas izochorycznej przemiany ciśnienie początkowe gazu w cylindrze wynosi 2 MPa przy temperaturze 400 K. Jaką temperaturę osiągnie ten gaz, gdy ciśnienie wzrośnie do 8 MPa?

A. 1 600 K

B. 100 K

C. 400 K

D. 800 K

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 1 600 K jest prawidłowa zgodnie z zasadą przemiany izochorycznej gazu doskonałego, która zakłada, że objętość gazu pozostaje stała. W tej sytuacji możemy zastosować równanie stanu gazu doskonałego, które można zapisać jako P1/T1 = P2/T2, gdzie P to ciśnienie, a T to temperatura. Z danych mamy P1 = 2 MPa, T1 = 400 K oraz P2 = 8 MPa. Podstawiając do wzoru, otrzymujemy: T2 = P2 * T1 / P1 = 8 MPa * 400 K / 2 MPa = 1 600 K. Tego typu obliczenia są istotne w zastosowaniach inżynieryjnych, na przykład w procesach przemysłowych, gdzie kontrola temperatury i ciśnienia gazu ma kluczowe znaczenie dla efektywności energetycznej i bezpieczeństwa urządzeń. Praktyczne zastosowanie tego typu analizy pozwala inżynierom na przewidywanie zachowania gazów w różnych warunkach, co jest niezbędne w projektowaniu systemów HVAC, silników spalinowych czy instalacji chemicznych.

Pytanie 7

W celu wyjęcia oprawy wraz z wałkiem z korpusu urządzenia należy demontować części w następującej kolejności:

A. 5, 2, 1, 3

B. 1, 4, 3

C. 2, 3, 5, 1

D. 2, 1

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 2, 1 to dobra decyzja, bo demontaż oprawy razem z wałkiem powinien iść w odpowiedniej kolejności. Jak zaczniemy od elementu oznaczonego numerem 2, który pewnie działa jak blokada, to resztę łatwiej będzie odsuniąć, bez strachu, że coś uszkodzimy. Potem, jak zdejmujemy element numer 1, który jest związany z oprawą, to zdobywamy dostęp do mechanizmu, co ułatwi wyjęcie wałka. Taka kolejność demontażu to naprawdę dobra praktyka, bo zawsze najlepiej jest najpierw usuwać elementy zabezpieczające. Dzięki temu ryzyko awarii czy uszkodzeń się zmniejsza. Trzeba też pamiętać, że różne konstrukcje mogą mieć swoje specyficzne wymagania, więc zawsze dobrze jest zerknąć w dokumentację techniczną, by upewnić się, że nasze działania są zgodne z zaleceniami producenta.

Pytanie 8

Jakie kluczowe kryteria wybierania materiałów konstrukcyjnych stosuje się w procesie projektowania elementów maszyn?

A. Własności materiału i koszty wytwarzania

B. Koszty materiału oraz projektowania

C. Zdolność materiału do obróbki skrawaniem

D. Koszty materiału i produkcji

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Właściwy dobór materiału konstrukcyjnego jest kluczowy w projektowaniu części maszyn, ponieważ wpływa na ich funkcjonalność, trwałość oraz koszt produkcji. Własności materiału, takie jak wytrzymałość na rozciąganie, twardość, odporność na korozję czy przewodność cieplna, mają fundamentalne znaczenie dla działania maszyny. Na przykład, w przypadku elementów narażonych na duże obciążenia mechaniczne, jak wały czy zębatki, używa się stali o wysokiej wytrzymałości. Koszty wytwarzania związane są nie tylko z ceną materiału, ale także z procesem produkcji, który może być bardziej czasochłonny lub kosztowny w zależności od wybranego materiału. Przykładowo, obróbka skrawaniem stali jest znacznie kosztowniejsza niż przetwarzanie aluminium, co należy wziąć pod uwagę przy podejmowaniu decyzji. Dobre praktyki inżynieryjne sugerują, aby zawsze analizować zarówno właściwości materiału, jak i ekonomiczne aspekty produkcji, co pozwala na optymalizację projektu oraz redukcję kosztów w całym cyklu życia produktu.

Pytanie 9

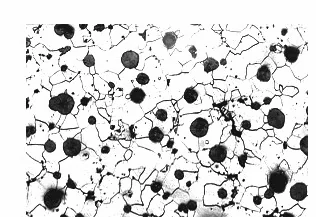

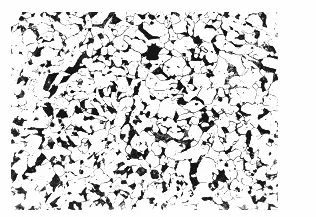

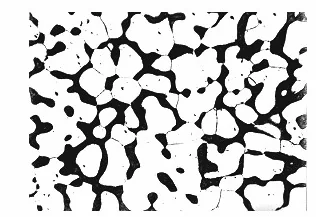

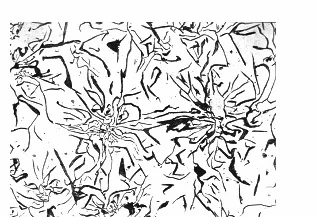

Mikrostruktura żeliwa sferoidalnego została pokazana na ilustracji

A. B.

B. C.

C. D.

D. A.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Mikrostruktura żeliwa sferoidalnego, jak przedstawiono w ilustracji D, jest charakterystyczna dzięki obecności sferoidalnych wydzieleń grafitu, które nadają materiałowi wyjątkowe właściwości mechaniczne, takie jak wysoka wytrzymałość na rozciąganie oraz odporność na uderzenia. To sprawia, że żeliwo sferoidalne jest często wykorzystywane w produkcji elementów maszyn, takich jak korpusy silników, a także w przemyśle motoryzacyjnym. W branży budowlanej stosuje się je w elementach konstrukcyjnych podlegających dużym obciążeniom. Kluczowe w zastosowaniu żeliwa sferoidalnego jest zrozumienie jego mikrostruktury, co pozwala na przewidywanie i optymalizację jego właściwości. Dodatkowo, zgodnie z normą EN 1563, żeliwo sferoidalne powinno spełniać określone standardy jakościowe, co wpływa na jego dopuszczenie do użytku w krytycznych aplikacjach. Przykłady zastosowań obejmują również elementy hydrauliczne czy części maszyn, które wymagają wysokiej odporności na zmęczenie. Zrozumienie mikrostruktury tego materiału jest kluczem do jego skutecznego zastosowania w różnych branżach.

Pytanie 10

Zawór, który ciągle reguluje natężenie przepływu cieczy w systemie hydraulicznym, to zawór

A. redukujący

B. różnicowy

C. dławiący

D. odcinający

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zawór dławiący jest kluczowym elementem układów hydraulicznych, który umożliwia precyzyjne sterowanie natężeniem przepływu cieczy. Jego działanie polega na zmniejszeniu przekroju przepływu w obszarze zaworu, co powoduje wzrost oporu i w efekcie obniżenie natężenia przepływu cieczy. Przykłady zastosowania zaworów dławiących obejmują systemy hydrauliczne w maszynach budowlanych, gdzie wymagane jest płynne i kontrolowane poruszanie się elementów roboczych, takich jak łyżki koparek czy ramiona dźwigów. Zawory te można spotkać także w automatyce przemysłowej, gdzie służą do regulacji prędkości ruchu siłowników. Zastosowanie odpowiednich zaworów dławiących zgodnie z normami ISO 1219 oraz PN-EN 982 pozwala na zwiększenie efektywności energetycznej i bezpieczeństwa systemu hydraulicznego. Dobrze dobrany zawór dławiący wpływa na stabilność pracy całego układu oraz zapewnia optymalne warunki pracy dla innych komponentów hydraulicznych.

Pytanie 11

Jaką wartość ma wskaźnik odporności na zginanie dla belki o kwadratowym przekroju i boku 6 cm?

A. 12 cm3

B. 36 cm3

C. 108 cm3

D. 216 cm3

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wskaźnik wytrzymałości na zginanie belki o przekroju kwadratowym oblicza się na podstawie wzoru: M = (b^3)/12, gdzie M to moment bezwładności, a b to długość boku przekroju. W przypadku belki o boku 6 cm, moment bezwładności wynosi: M = (6^3)/12 = 36 cm3. W praktyce, wytrzymałość na zginanie jest kluczowym parametrem w inżynierii budowlanej, ponieważ pozwala na określenie maksymalnego obciążenia, jakie belka może znieść bez ryzyka zniszczenia. Przy projektowaniu konstrukcji nośnych, należy uwzględnić ten wskaźnik, aby zapewnić bezpieczeństwo i stabilność budynku. Przykłady zastosowania obejmują projektowanie belek w mostach, stropach czy innych elementach konstrukcyjnych. Zgodnie z normami Eurokod, należy także analizować wpływ zmiennych obciążeń, co czyni ten wskaźnik kluczowym elementem w obliczeniach inżynieryjnych oraz w procesie projektowym.

Pytanie 12

Wiertarka, której stół jest zdolny do ruchu w dwóch prostopadłych kierunkach, nosi nazwę

A. kadłubowa

B. współrzędnościowa

C. promieniowa

D. słupowa

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wiertarka współrzędnościowa to naprawdę fajne narzędzie, które pozwala na precyzyjne wiercenie otworów w różnych materiałach. Jej stół potrafi się przesuwać w dwóch kierunkach, co daje dużą elastyczność. To czyni je super przydatnymi w przemyśle, gdzie dokładność jest kluczowa. Na przykład, w branży motoryzacyjnej często używa się ich do wiercenia otworów w blokach silników, a to wymaga precyzyjnego ustawienia. Operator wiertarki ma możliwość łatwego dostosowania położenia stołu, więc może wiercić w różnych częściach danego elementu, co jest dużą oszczędnością czasu. Te maszyny są zgodne z międzynarodowymi standardami jakości, co sprawia, że są nie tylko niezawodne, ale też efektywne w produkcji. Doceniam, że potrafią wykonać skomplikowane projekty, które wymagają bardzo precyzyjnych wymiarów – to w nowoczesnym przemyśle jest naprawdę istotne.

Pytanie 13

Wskaż wartość reakcji w punkcie A belki przedstawionej na rysunku.

A. RA = 1/2F

B. RA = 2/3F

C. RA = 1/3F

D. RA = 3/4F

Odpowiedź RA = 3/4F jest poprawna, ponieważ wynika z analizy równowagi statycznej belki. W celu zapewnienia równowagi, suma momentów sił działających na belkę musi wynosić zero. Przykład obliczenia momentów, który przeprowadziliśmy, polegał na obliczeniu momentu siły F względem punktu B belki, gdzie odległość wynosi 3 metry. Zastosowanie równania momentów: RA * 4m - F * 3m = 0 pozwala nam wyznaczyć wartość reakcji w punkcie A. Ostatecznie, z równania uzyskujemy RA = 3/4F. Tego typu analizy są kluczowe w inżynierii budowlanej oraz projektowaniu konstrukcji, gdzie zapewnienie bezpieczeństwa i stabilności obiektów jest podstawowym wymogiem. Dobre praktyki w inżynierii statycznej nakazują uwzględnienie wszystkich sił i momentów w obliczeniach, co jest niezbędne do skutecznego zaprojektowania i analizy nośności obiektów.

Pytanie 14

Powodem zbyt niskiego ciśnienia emulsji smarująco-chłodzącej w tokarkach CNC nie jest

A. zanieczyszczenia w układzie chłodzącym

B. zmniejszenie obrotów wrzeciona obrabiarki

C. usterka pompy w zbiorniku z emulsją

D. niewystarczający poziom emulsji

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Jak dla mnie, obniżenie obrotów wrzeciona w tokarkach CNC nie jest bezpośrednio związane z tym, że ciśnienie emulsji smarująco-chłodzącej jest za niskie. Głównie to pompa i poziom emulsji w zbiorniku decydują o ciśnieniu. Jasne, że zmniejszenie obrotów wrzeciona może spowodować, że mniej chłodziwa jest potrzebne, ale nie wpływa to bezpośrednio na to ciśnienie. Utrzymanie odpowiedniego ciśnienia emulsji jest mega ważne, bo to zapewnia dobre chłodzenie narzędzi skrawających, a to przekłada się na ich dłuższą żywotność. Warto też regularnie checkować poziom emulsji i stan pompy, to jest taki standard w konserwacji maszyn CNC, a pomaga uniknąć większych problemów w przyszłości.

Pytanie 15

Jakie z poniższych oznaczeń odnosi się do twardości powierzchni?

A. Tr 24x5

B. RZ200

C. HRC 65

D. Rm 340

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
HRC 65 to wskaźnik twardości materiałów, który jest używany do określenia twardości stali w skali Rockwella. Skala HRC (Rockwell C) jest powszechnie stosowana w przemyśle, szczególnie tam, gdzie twardość powierzchni ma kluczowe znaczenie dla wytrzymałości i trwałości narzędzi oraz elementów maszyn. Przykładowo, narzędzia skrawające czy łożyska muszą mieć odpowiednią twardość, aby wytrzymać wysokie obciążenia i tarcie. Metoda HRC polega na pomiarze głębokości odkształcenia, które powstaje po nałożeniu stałego obciążenia na stożkowy wgłębnik. Wartości HRC są bezpośrednio związane z właściwościami mechanicznymi materiału, a odpowiednia twardość zapewnia odporność na zużycie. W praktyce, dla narzędzi wymagających wysokiej twardości, takich jak noże przemysłowe czy wiertła, wartości HRC między 60 a 70 są często pożądane. Używanie skali HRC jest zgodne z normami ASTM E18 oraz ISO 6508, które precyzują metodykę badania twardości, co czyni ją jedną z najbardziej uznawanych w przemyśle.

Pytanie 16

Na rysunku przedstawiono operację

A. klejenia.

B. zgrzewania.

C. demontażu wpustu.

D. demontażu klina.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Demontaż klina jest kluczowym procesem w wielu zastosowaniach mechanicznych, szczególnie tam, gdzie wymagane jest rozłączenie elementów konstrukcji. Kliny często są wykorzystywane do zapewnienia stabilności połączeń, na przykład w konstrukcjach drewnianych, metalowych czy w urządzeniach mechanicznych. Na przedstawionym rysunku widoczna jest operacja związana z wyciąganiem klina, co wymaga odpowiednich narzędzi oraz technik, aby uniknąć uszkodzenia elementów połączenia. W prawidłowo przeprowadzonym demontażu klina istotne jest, aby zastosować właściwe narzędzia, takie jak ściągacze czy dźwignie, co pozwala na bezpieczne i efektywne usunięcie tego elementu. Należy również pamiętać o zakresie zastosowania klina, który w zależności od materiałów i konstrukcji może różnić się w skali i wymiarach. Przykładem może być demontaż klina w maszynach przemysłowych, gdzie jego prawidłowe wyciągnięcie jest niezbędne do przeprowadzenia konserwacji lub naprawy. Poznanie technik demontażu klina jest zatem nie tylko istotne dla techników, ale również dla inżynierów projektujących takie połączenia, co wpisuje się w standardy bezpieczeństwa pracy i jakości wykonania.

Pytanie 17

Proces obróbczy, w którym element obrabiany wykonuje ruch obrotowy, a narzędzie porusza się w kierunku posuwowym, to

A. wiercenie

B. dłutowanie

C. toczenie

D. frezowanie

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Toczenie to super ważny proces w obróbce, bo tu przedmiot obrabiany kręci się wokół swojej osi, a narzędzie skrawające pracuje wzdłuż ustalonej trasy. Dzięki temu można uzyskać odpowiednią geometrię i wymiary detalu. To jedna z tych podstawowych technologii w obróbce metali, zwłaszcza w przemyśle mechanicznym. Wykorzystuje się je przy produkcji różnych elementów, jak wały czy tuleje, które muszą być cylindryczne. Podczas toczenia dobiera się różne narzędzia skrawające, w zależności od materiału i tego, jak dokładnie ma być wykonany detal. Widzisz, toczenie pozwala osiągnąć naprawdę wysoką precyzję oraz ładną powierzchnię, co jest ważne w wielu zastosowaniach. Standardy jakości, jak ISO 9001, mówią o tym, jak powinny być ustawione warunki technologiczne, np. prędkość obrotowa, posuw czy rodzaj narzędzi, co się przekłada na efektywność i żywotność narzędzi. Dlatego toczenie to kluczowy proces nie tylko w produkcji maszyn, ale i w branżach takich jak motoryzacja, lotnictwo czy energetyka.

Pytanie 18

Napawanie można wykorzystać do regeneracji

A. pękniętego korpusu żeliwnego

B. uszkodzonych wielowypustów na wałku

C. wałeczków w łożyskach tocznych

D. skrzywionych wałów korbowych

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Napawanie, znane również jako spawanie metalów, jest skuteczną metodą naprawy uszkodzonych wielowypustów na wałku. Proces ten polega na dodawaniu materiału w postaci drutu spawalniczego do miejsca uszkodzenia, co pozwala przywrócić pierwotne wymiary i funkcjonalność elementu. W praktyce napawanie jest stosowane, gdy uszkodzenia są na tyle poważne, że ich naprawa przez inne metody, jak na przykład prostowanie, byłaby niewystarczająca. Przykładowo, w przemyśle motoryzacyjnym, wałki napędowe mogą ulegać zużyciu w wyniku intensywnej eksploatacji. Zastosowanie napawania nie tylko wydłuża żywotność komponentu, ale również przyczynia się do redukcji kosztów, eliminując potrzebę zakupu nowych części. Warto również zauważyć, że napawanie musi być wykonane zgodnie z normami jakości, takimi jak ISO 3834, które definiują wymagania dotyczące jakości w procesach spawalniczych, co zapewnia trwałość i niezawodność naprawionych elementów.

Pytanie 19

Zapis Tr 50x8 reprezentuje gwint

A. metryczny o średnicy 50 mm i kącie 8 stopni

B. trapezowy niesymetryczny o średnicy 50 mm i skoku 8 mm

C. trapezowy symetryczny o średnicy 50 mm i skoku 8 mm

D. metryczny o średnicy 50 mm i skoku 8 mm

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź dotycząca gwintu trapezowego symetrycznego o średnicy 50 mm i skoku 8 mm jest poprawna, ponieważ zapis Tr 50x8 wskazuje na specyfikację gwintu trapezowego. Gwinty trapezowe są powszechnie stosowane w mechanice, szczególnie w napędach, gdzie wymagane są stabilne i wytrzymałe połączenia. Symetryczność gwintu oznacza, że kształt profilu jest taki sam po obu stronach osi, co zapewnia równomierne obciążenie i prowadzenie elementów. Zastosowanie gwintów trapezowych obejmuje produkcję śrub pociągowych, mechanizmów podnoszenia oraz systemów, gdzie wysoka precyzja i wytrzymałość są kluczowe. Standardy ISO 2903 określają parametry gwintów trapezowych, a ich zastosowanie w inżynierii mechanicznej zapewnia zgodność z międzynarodowymi normami. W praktyce, dobór odpowiedniego gwintu trapezowego jest niezbędny dla zapewnienia długoterminowej trwałości i efektywności mechanizmów, w których są używane.

Pytanie 20

Którą operację można wykonać za pomocą urządzenia przedstawionego na rysunku?

A. Osadzenie simeringu na wałku.

B. Zamontowanie łożyska na półosi.

C. Umieszczenie tłoka w cylindrze.

D. Umieszczenie szpilki w kadłubie.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to 'Zamontowanie łożyska na półosi'. Urządzenie przedstawione na zdjęciu to prasa do łożysk, która jest specjalistycznym narzędziem wykorzystywanym w mechanice do montażu łożysk na różnych elementach maszyny, w tym na półosiach. Kluczowym aspektem pracy z prasą do łożysk jest równomierne wywieranie nacisku na łożysko, co zapobiega jego odkształceniom i uszkodzeniom. Użycie prasy pozwala na precyzyjne osadzenie łożyska w odpowiedniej pozycji, co jest istotne dla prawidłowego działania układów mechanicznych. Dobre praktyki branżowe sugerują, aby przed montażem sprawdzić stan łożyska oraz dopasowanie do elementu, na którym ma być zamontowane. Warto również pamiętać o stosowaniu odpowiednich środków smarnych, co zwiększa efektywność działania łożyska. Prasy do łożysk są stosowane w wielu gałęziach przemysłu, w tym w motoryzacji i produkcji maszyn, co podkreśla ich znaczenie w zapewnieniu trwałości i efektywności mechanizmów.

Pytanie 21

Jakie urządzenie transportowe zostało przedstawione na rysunku?

A. Dźwignik zębaty.

B. Żuraw przejezdny.

C. Dźwignik rolkowy

D. Wciągnik krążkowy.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Żuraw przejezdny to naprawdę fajne urządzenie do transportu. Można nim poruszać się po placu budowy, co jest super przydatne. Ma specjalny wysięgnik zamontowany na platformie, dzięki czemu można podnosić różne ciężkie rzeczy na sporą odległość. W dużych projektach budowlanych, takich jak stawianie mostów czy budynków, żurawie są kluczowe, bo transportują na przykład betonowe panele czy stalowe belki. Ważne jest, żeby operatorzy tych urządzeń przeszli odpowiednie szkolenia i mieli certyfikaty – to zapewnia bezpieczeństwo na budowie. Generalnie, żuraw przejezdny to coś, co jest nie do zastąpienia w każdym większym projekcie budowlanym, bo łączy w sobie mobilność i dużą siłę.

Pytanie 22

Na rysunku przedstawiono połączenie

A. klinowe.

B. wpustowe.

C. kołkowe.

D. nitowe.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 'kołkowe' jest jak najbardziej trafna, bo na rysunku widać, że dwa elementy są połączone cylindrycznym elementem, no właśnie, kołkiem. Takie połączenia są mega przydatne, zwłaszcza gdy trzeba precyzyjnie ustawić elementy względem siebie. To ważne w różnych projektach inżynieryjnych. Kołki mogą być zrobione z różnych materiałów, jak stal czy aluminium, w zależności od tego, jakie mamy wymagania co do wytrzymałości czy odporności na rdze. Połączenia kołkowe są zgodne z normami inżynieryjnymi, jak PN-EN 287, które mówią, jakie powinny być wymagania jakościowe i sposoby łączenia. Stosuje się je w budowie maszyn, w pojazdach czy w różnych systemach montażowych, bo zapewniają stabilność i trwałość, a przy tym można je łatwo zdemontować, jak zajdzie taka potrzeba.

Pytanie 23

Podczas ręcznego transportu ciężkich przedmiotów pracownik powinien założyć

A. buty z metalowymi noskami

B. nakolanniki ochronne

C. kask ochronny

D. skórzany fartuch

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Buty z metalowymi noskami stanowią kluczowy element ochrony osobistej podczas ręcznego przenoszenia ciężarów. Zapewniają one nie tylko ochronę palców przed ewentualnymi urazami mechanicznymi, takimi jak przypadkowe upuszczenie ciężkiego przedmiotu, ale także zwiększają stabilność i przyczepność na różnych nawierzchniach. W przypadku pracy w warunkach przemysłowych, gdzie ryzyko wypadków jest podwyższone, zgodność z normami bezpieczeństwa, takimi jak PN-EN ISO 20345, jest niezbędna. Stosowanie obuwia ochronnego z metalowymi noskami jest standardem w wielu branżach, w tym w budownictwie, magazynach i produkcji, co pokazuje jego zastosowanie nie tylko jako środek zabezpieczający, ale także jako element kultury bezpieczeństwa w miejscu pracy. Dodatkowo, odpowiednie obuwie minimalizuje zmęczenie stóp, co ma znaczenie w kontekście długotrwałej pracy fizycznej. Warto pamiętać, że obuwie powinno być dobrze dopasowane i komfortowe, aby zapewnić pełną swobodę ruchów podczas wykonywania zadań.

Pytanie 24

Na stanowisku ślusarsko-spawalniczym czas wykonania jednej części wynosi 40 minut, a do jej wykonania pracownik zużywa 3 elektrody. Na podstawie danych przedstawionych w tabeli oblicz koszt wyprodukowania jednej części?

Wyszczególnienie kosztów	Kwota w zł
Materiał do wykonania 10 części	50,00
Paczka (50 sztuk) elektrod	200,00
Amortyzacja narzędzi wyliczona na 100 części	200,00
Stawka za godzinę pracy pracownika	120,00

A. 94 zł

B. 77 zł

C. 99 zł

D. 71 zł

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Koszt wyprodukowania jednej części na stanowisku ślusarsko-spawalniczym wynosi 99 zł, co jest zgodne z rzeczywistością operacyjną w branży. Koszty produkcji składają się z różnych elementów, w tym kosztów materiałów, amortyzacji narzędzi oraz wynagrodzenia pracowników. W tym przypadku koszt materiału wynosi 5 zł, a koszty elektrod - 12 zł za 3 sztuki. Dodatkowo, koszt amortyzacji narzędzi oblicza się na 2 zł, co jest standardową praktyką w obliczaniu kosztów eksploatacji narzędzi. Kluczowym składnikiem jest jednak koszt pracy, który w tym przypadku wynosi 80 zł za 40 minut pracy. Zsumowanie wszystkich tych kosztów daje całkowity koszt produkcji jednej części, czyli 99 zł. Przykład ten pokazuje, jak ważne jest uwzględnienie wszystkich aspektów kosztów podczas kalkulacji, co jest standardem w przemyśle produkcyjnym, aby zrozumieć efektywność finansową działań produkcyjnych.

Pytanie 25

Reparacja zużytych cylindrów silnikowych, po dokonaniu pomiarów i ustaleniu średnicy, odbywa się w następujących krokach:

A. powiercanie na wiertarce promieniowej, szlifowanie

B. przeciąganie przeciągaczem o odpowiedniej średnicy, honowanie

C. wytaczanie na wytaczarce specjalnej, honowanie

D. wytaczanie na wytaczarce do cylindrów, polerowanie

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybór odpowiedzi "wytaczanie na wytaczarce specjalnej, honowanie" jest poprawny, ponieważ te procesy są standardowymi metodami naprawy zużytych cylindrów silnikowych. Wytaczanie na wytaczarce specjalnej umożliwia precyzyjne usunięcie zużytej warstwy materiału, co pozwala na przywrócenie cylindrowi odpowiednich wymiarów. Użycie wytaczarki specjalnej zapewnia wysoką dokładność kształtu oraz powierzchni, co jest kluczowe dla dalszej pracy silnika. Po wytaczaniu, honowanie cylindrów stanowi kolejny istotny etap, który poprawia gładkość wewnętrznej powierzchni cylindra oraz zapewnia odpowiednią teksturę, niezbędną do utrzymania efektywnej pracy pierścieni tłokowych. Warto podkreślić, że honowanie pozwala także na uzyskanie optymalnej geometrii cylindrów, co wpływa na wydajność silnika oraz jego żywotność. Zastosowanie tych metod naprawczych jest zgodne z najlepszymi praktykami w branży, co potwierdzają liczne standardy jakości, takie jak ISO 9001. Przykładem zastosowania tych technik może być regeneracja cylindrów w silnikach samochodowych, gdzie często dochodzi do znacznego zużycia, a ich rewitalizacja pozwala na osiągnięcie lepszych parametrów pracy silnika bez konieczności jego wymiany.

Pytanie 26

Ulepszanie cieplne to proces obróbki termicznej, który składa się z operacji

A. nawęglania i hartowania

B. hartowania i odprężania

C. hartowania i odpuszczania

D. przesycania i starzenia

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Ulepszanie cieplne to kluczowy proces obróbki cieplnej, który składa się głównie z dwóch zabiegów: hartowania i odpuszczania. Hartowanie polega na szybkim schłodzeniu materiału (najczęściej stali) z wysokiej temperatury, co skutkuje zwiększeniem twardości, ale także sprężystości materiału. Odpuszczanie natomiast to proces termiczny, który następuje po hartowaniu, mający na celu redukcję naprężeń wewnętrznych powstałych podczas hartowania oraz zwiększenie plastyczności materiału. Dobre praktyki w branży wskazują na konieczność stosowania obu tych procesów, aby uzyskać optymalne właściwości mechaniczne dla stali używanej w konstrukcjach, narzędziach czy elementach maszyn. Przykładowo, w produkcji narzędzi skrawających, takich jak wiertła czy frezy, stosuje się hartowanie i odpuszczanie, aby zapewnić długotrwałość i odporność na zużycie. Zastosowanie tych procesów zgodnie z normami ISO 9453 oraz PN-EN 10083-3 gwarantuje, że elementy te będą spełniały surowe wymagania jakościowe.

Pytanie 27

Połączenie gwintowe przedstawione na rysunku zostało zabezpieczone za pomocą

A. nakładki.

B. zawleczki.

C. wkrętu dociskowego.

D. podkładki odginanej.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Nakładki stanowią kluczowy element zabezpieczający połączenia gwintowe, co zostało potwierdzone analizą przedstawionego rysunku. W kontekście inżynieryjnym, nakładki są projektowane tak, aby skutecznie zapobiegać samoczynnemu odkręcaniu się elementów, co jest szczególnie istotne w aplikacjach narażonych na drgania i obciążenia dynamiczne. Przykłady zastosowania nakładek obejmują przemysł motoryzacyjny, budowę maszyn oraz różnorodne konstrukcje inżynieryjne, gdzie bezpieczeństwo i niezawodność są priorytetem. Dzięki odpowiedniemu doborowi materiałów i wykonania, nakładki mogą długo utrzymywać swoje właściwości, co przekłada się na długotrwałość połączeń. Stosowanie nakładek jest zgodne z najlepszymi praktykami w branży, a ich efektywność została potwierdzona przez różnorodne normy, takie jak ISO 898-1 dotyczące elementów złącznych. Wdrożenie nakładek w projektach inżynieryjnych jest zatem nie tylko rekomendowane, ale wręcz niezbędne dla zapewnienia wysokiej jakości i bezpieczeństwa połączeń gwintowych.

Pytanie 28

Koło zębate stożkowe o zębach prostych przedstawia zdjęcie oznaczone literą

A. D.

B. A.

C. B.

D. C.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Koło zębate stożkowe o zębach prostych, jak to przedstawione na zdjęciu oznaczonym literą D, ma charakterystyczne cechy, które definiują jego budowę i zastosowanie. Zęby tego koła są ułożone radialnie względem osi koła, co oznacza, że są one proste i mają kształt trapezowy. Takie zęby zapewniają efektywną transmisję momentu obrotowego i są powszechnie stosowane w mechanizmach, gdzie wymagana jest zmiana kierunku ruchu. Przykładowo, koła zębate stożkowe o zębach prostych znajdują zastosowanie w układach napędowych samochodów oraz w maszynach przemysłowych. Warto również zaznaczyć, że w przypadku tych kół, ważne jest zachowanie odpowiednich tolerancji i precyzji w wykonaniu, co wpływa na trwałość i niezawodność całego układu. W inżynierii mechanicznej, stosowanie kół zębatych stożkowych o zębach prostych jest zgodne z normami ISO, co zapewnia ich wysoką jakość i bezpieczeństwo w użytkowaniu.

Pytanie 29

Efektywna eksploatacja urządzenia to

A. gwarantowanie jak najdłuższego okresu użytkowania przy niskiej wydajności

B. osiągnięcie optymalnej wydajności urządzenia bez uwzględnienia czasu jego używania

C. zapewnienie długiego okresu eksploatacji przy akceptowalnej wydajności maszyny

D. korzystanie z maszyny w czasie trwania gwarancji i wymiana jej na nowy model

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Racjonalna eksploatacja maszyny odnosi się do długoterminowego podejścia, które łączy efektywność operacyjną z dbałością o trwałość i niezawodność sprzętu. Odpowiedź, która sugeruje zapewnienie długiego czasu eksploatacji przy akceptowalnej wydajności, jest zgodna z zasadami zarządzania cyklem życia maszyn. W praktyce oznacza to, że użytkownicy powinni dążyć do optymalizacji procesów produkcyjnych w taki sposób, aby maszyna mogła działać przez wiele lat, nieobniżając jakości produkcji. Przykłady obejmują regularne przeglądy konserwacyjne, monitorowanie stanu technicznego oraz stosowanie strategii prewencyjnego utrzymania, co pozwala na wczesne wykrywanie usterek. Efektywność maszyn należy mierzyć w kontekście całkowitych kosztów eksploatacji, co obejmuje zarówno koszty operacyjne, jak i koszty napraw i utrzymania. Najlepsze praktyki branżowe, takie jak wdrożenie systemów zarządzania jakością (np. ISO 9001) oraz utrzymania ruchu (np. TPM), sprzyjają długoterminowej efektywności i zrównoważonemu rozwojowi.

Pytanie 30

Kolor zielony jest używany na tablicach

A. nakazu

B. informacyjnych

C. zakazu

D. ostrzegawczych

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Kolor zielony na znakach informacyjnych jest powszechnie stosowany w różnych systemach oznakowania, w tym w ruchu drogowym oraz w obiektach publicznych. Znak informacyjny, oznaczony kolorem zielonym, służy do przekazywania pozytywnych informacji, takich jak kierunki dojazdu, lokalizacje obiektów użyteczności publicznej czy dostępność usług. W Polsce, zgodnie z przepisami regulującymi oznakowanie dróg, zielony kolor jest zarezerwowany dla oznaczeń wskazujących miejsca, które są korzystne dla użytkowników dróg, takie jak parkingi, szpitale czy stacje benzynowe. Przykładem zastosowania zielonego koloru jest tablica informacyjna wskazująca drogę do najbliższego szpitala, która ma na celu szybką identyfikację istotnych informacji w sytuacjach kryzysowych. Takie stosowanie kolorów zgodnie z normami i dobrymi praktykami zwiększa efektywność komunikacji wizualnej i minimalizuje ryzyko pomyłek w interpretacji znaków.

Pytanie 31

W trakcie korzystania z dźwignika hydraulicznego dozwolone jest

A. podnoszenie przedmiotów o wadze przekraczającej nośność dźwignika

B. pozostawienie uniesionego przedmiotu na dźwigniku bez żadnego nadzoru

C. podnoszenie przedmiotów o wadze niższej niż nośność dźwignika

D. unoszenie maszyny z osobą znajdującą się na jej powierzchni

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Podnoszenie elementów o masie mniejszej niż nośność dźwignika hydraulicznego jest zgodne z zasadami bezpieczeństwa oraz standardami operacyjnymi w zakresie eksploatacji tego typu urządzeń. Dźwigniki hydrauliczne są projektowane z określoną nośnością, co oznacza, że ich konstrukcja i materiały użyte do budowy gwarantują bezpieczne podnoszenie ładunków o masie nieprzekraczającej tej wartości. Przykładowo, jeśli dźwignik ma nośność 1000 kg, to podnoszenie elementów o masie mniejszej niż ta wartość zapewnia stabilność oraz minimalizuje ryzyko uszkodzenia sprzętu lub niebezpieczeństwa wypadku. Zastosowanie dźwigników w zgodzie z ich specyfikacją jest kluczowe w branżach takich jak budownictwo czy przemysł, gdzie dźwigniki hydrauliczne są powszechnie używane do podnoszenia ciężkich ładunków. Przestrzeganie zasad eksploatacji nie tylko zapewnia bezpieczeństwo, ale również wpływa na wydajność pracy oraz długowieczność urządzenia.

Pytanie 32

Niewielkie wymiary zewnętrzne w porównaniu do długości skoku są typowe dla siłownika

A. teleskopowego

B. wahliwego

C. z ruchomym cylindrem

D. z tłoczyskiem dwustronnym

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Siłowniki teleskopowe charakteryzują się małymi wymiarami zewnętrznymi w stosunku do długości skoku, co sprawia, że są niezwykle efektywne w zastosowaniach, gdzie przestrzeń jest ograniczona. Działają na zasadzie wsuwania jednego cylindrycznego elementu w drugi, co umożliwia osiągnięcie znacznej długości skoku przy zachowaniu niewielkich rozmiarów zewnętrznych. Tego rodzaju siłowniki są powszechnie stosowane w przemyśle motoryzacyjnym, na przykład w systemach podnoszenia dachu w kabrioletach, a także w platformach roboczych, gdzie skok musi być maksymalny przy minimalnej objętości. Zastosowanie siłowników teleskopowych wpisuje się w standardy nowoczesnej automatyki przemysłowej, które kładą nacisk na oszczędność miejsca oraz efektywność energetyczną. Dzięki ich elastyczności i wszechstronności, siłowniki teleskopowe są idealnym rozwiązaniem w wielu zastosowaniach, gdzie tradycyjne siłowniki mogłyby być zbyt duże lub zbyt ciężkie.

Pytanie 33

Nie jest możliwe wykonanie uzębienia koła zębatego przy użyciu

A. frezarki

B. dłutownicy

C. tokarki

D. szlifierki

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Tokarka jest maszyną, której głównym zastosowaniem jest obróbka materiałów w procesie toczenia. Uzębienia koła zębatego wymagają precyzyjnego kształtowania zębów, co jest bardziej efektywne przy użyciu maszyn takich jak frezarki czy dłutownice. W przypadku toczenia, narzędzia skrawające działają na zasadzie obrotu materiału wokół jego osi, co nie pozwala na uzyskanie odpowiedniej geometrii zębów. Na tokarce można jedynie wykonywać prace związane z cylindrycznymi elementami, co ogranicza jej zastosowanie do innych form obróbczych. W przemyśle standardy dotyczące produkcji koł zębatych wskazują na konieczność precyzyjnego kształtowania i wymaganą jakość powierzchni, co najlepiej osiąga się przy użyciu frezarek, które pozwalają na skrawanie w różnych płaszczyznach. Dla przykładu, wytwarzanie zębów o określonej geometrii i parametrach wymaga zastosowania narzędzi frezarskich, co jest zgodne z zaleceniami norm ISO dotyczących produkcji zębatek.

Pytanie 34

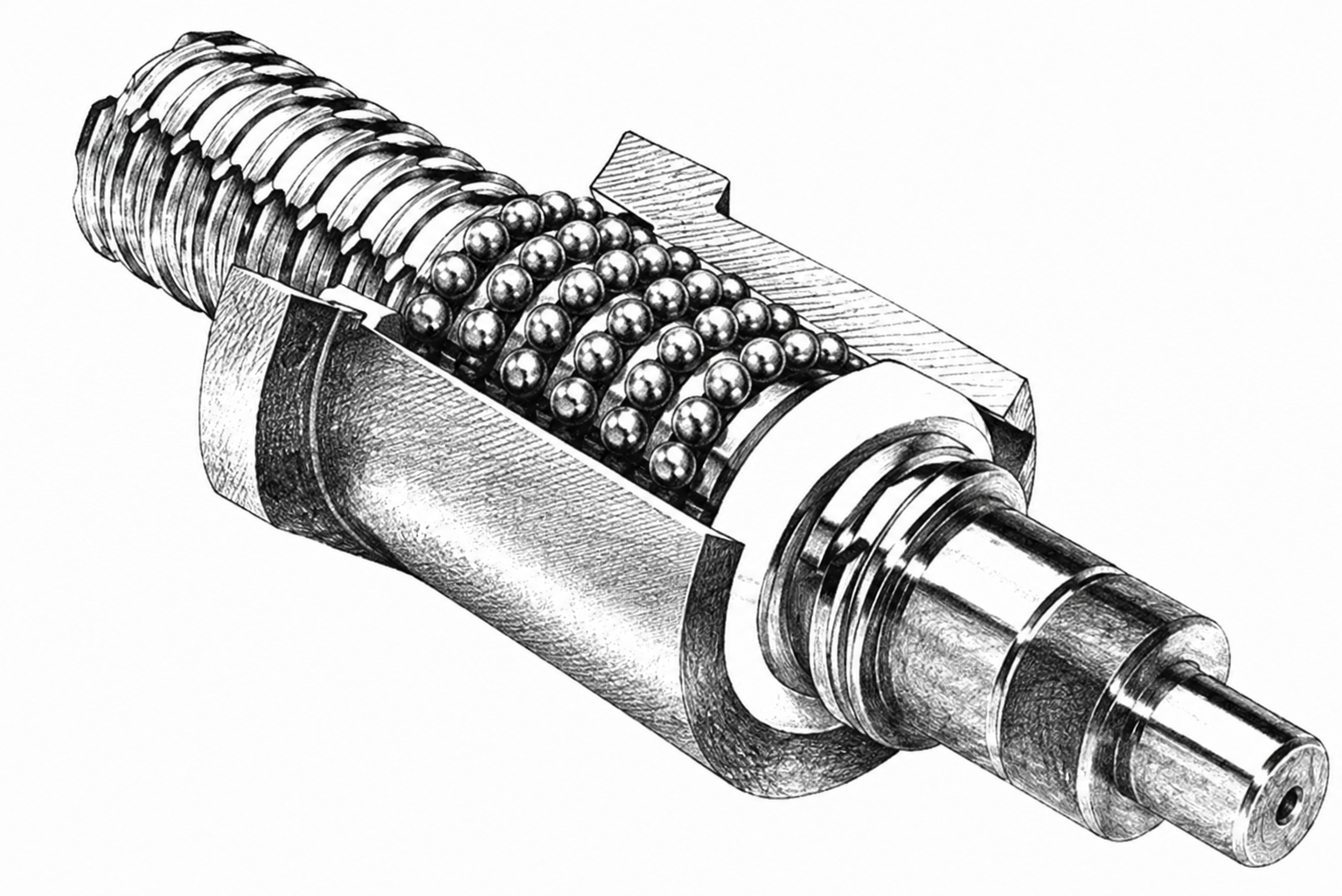

Zdjęcie przedstawia mechanizm

A. jarzmowy.

B. korbowo-wodzikowy.

C. zapadkowy.

D. śrubowo-toczny.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "śrubowo-toczny" jest poprawna, ponieważ na zdjęciu widoczny jest mechanizm, który rzeczywiście posiada elementy charakterystyczne dla tej konstrukcji. Mechanizmy śrubowo-toczne są powszechnie stosowane w różnych dziedzinach inżynierii, głównie tam, gdzie potrzebna jest precyzja ruchu. Przykładem zastosowania tego mechanizmu jest w systemach podnoszenia, takich jak dźwigi czy windy, gdzie ruch obrotowy silnika jest przekształcany na ruch liniowy. W tego typu mechanizmach, śruba wytwarza siłę, która przekształca ruch obrotowy w ruch pionowy, co jest kluczowe dla efektywności działania urządzenia. W standardach inżynieryjnych, takich jak normy ISO, podkreśla się znaczenie precyzyjnych mechanizmów, co potwierdza, że mechanizmy śrubowo-toczne są cenione za swoją niezawodność oraz długotrwałość. Warto również zauważyć, że dzięki zastosowaniu tocznych elementów, tarcie jest znacznie zmniejsze, co prowadzi do mniejszego zużycia energii oraz dłuższej żywotności urządzeń. Takie rozwiązania są zgodne z najlepszymi praktykami w projektowaniu urządzeń mechanicznych.

Pytanie 35

Rzut siły na oś wynosi 0, gdy siła z osią tworzy kąt

A. 0 stopni

B. 90 stopni

C. 180 stopni

D. 45 stopni

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Rzut siły na oś jest miarą tego, jak duża część siły działa w kierunku danej osi. W przypadku, gdy siła i oś tworzą kąt 90 stopni, cała siła działa w kierunku prostopadłym do osi, co oznacza, że nie ma komponentu siły działającego wzdłuż osi. Rzut siły na oś w tym przypadku wynosi zerową wartość, co jest kluczowe w analizie różnych układów mechanicznych. Przykładem praktycznym może być analiza siły w konstrukcjach budowlanych, gdzie siły działające na elementy muszą być odpowiednio zrozumiane i obliczone, aby zapewnić stabilność budowli. W inżynierii, takie zrozumienie rzutów siły jest niezbędne do prawidłowego projektowania systemów nośnych. Zgodnie z wytycznymi dotyczących inżynierii strukturalnej, wszelkie obliczenia muszą uwzględniać kierunki sił oraz ich wpływ na stabilność konstrukcji, co czyni tę wiedzę fundamentalną dla każdego inżyniera.

Pytanie 36

Wskaż metodę obróbczo, która umożliwi osiągnięcie chropowatości powierzchni Ra=0,16 mikrometra?

A. Struganie

B. Szlifowanie

C. Toczenie

D. Frezowanie

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Szlifowanie jest procesem obróbczy, który umożliwia osiągnięcie bardzo niskiej chropowatości powierzchni, takiej jak Ra=0,16 mikrometra. Jest to możliwe dzięki zastosowaniu odpowiednich narzędzi ściernych, które pracują z wysokimi prędkościami obrotowymi. W procesie tym materiał jest usuwany poprzez ścieranie, co pozwala na uzyskanie gładkiej i równomiernej powierzchni. Szlifowanie jest powszechnie stosowane w przemyśle motoryzacyjnym, lotniczym oraz w produkcji precyzyjnych komponentów, gdzie wymagania dotyczące chropowatości są szczególnie restrykcyjne. Minimalizacja chropowatości poprawia właściwości tribologiczne powierzchni, co jest kluczowe dla zmniejszenia tarcia i zużycia elementów maszyn. Przy odpowiednim doborze parametrów obróbczych, takich jak prędkość posuwu oraz rodzaj zastosowanego materiału ściernego, można uzyskać pożądane parametry powierzchniowe, zgodne z normami ISO 1302. Warto również zauważyć, że szlifowanie jest często stosowane jako końcowy etap obróbki, mający na celu poprawę jakości i precyzji wyrobów.

Pytanie 37

Produktem niepełnego spalania węgla jest

A. dwutlenek węgla

B. para wodna

C. wodorotlenek węgla

D. tlenek węgla

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Tlenek węgla (CO) jest produktem niezupełnego spalania węgla, co oznacza, że powstaje w warunkach, gdzie nie ma wystarczającej ilości tlenu do całkowitego utlenienia węgla do dwutlenku węgla (CO2). W procesach takich jak spalanie paliw kopalnych w piecach, silnikach spalinowych czy kotłach, tlenek węgla może być generowany, gdy tlen jest ograniczony. Tlenek węgla jest gazem bezbarwnym i bezwonnym, który ma wysoką toksyczność i może prowadzić do zatrucia. W praktyce, aby ograniczyć emisję tlenku węgla, wdrażane są różne normy i regulacje, takie jak normy Euro dla silników spalinowych, które ograniczają dopuszczalne poziomy emisji. Dodatkowo, technologie spalania o wysokiej efektywności, takie jak systemy katalityczne, pomagają w redukcji tlenku węgla poprzez zwiększenie ilości dostępnego tlenu w procesie spalania, co prowadzi do bardziej całkowitego spalania węgla i zmniejszenia emisji szkodliwych substancji.

Pytanie 38

Rysunek przedstawiający zasadnicze działanie urządzenia z uproszczeniami w sposób symboliczny to rysunek

A. wykonawczy

B. schematyczny

C. złożeniowy

D. montażowy

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Rysunek schematyczny jest graficzną reprezentacją działania urządzenia, która skupia się na ukazaniu najważniejszych elementów oraz ich wzajemnych powiązań, pomijając szczegóły estetyczne. Schematy te są niezwykle pomocne w inżynierii i projektowaniu, ponieważ umożliwiają zrozumienie zasad działania systemów bez konieczności zapoznawania się z ich złożonymi aspektami. Przykłady zastosowania schematów to rysunki przedstawiające obwody elektryczne, które ilustrują, jak poszczególne komponenty, takie jak rezystory, kondensatory i diody, są ze sobą połączone. W praktyce, schematy są często wykorzystywane w dokumentacji technicznej, gdzie służą jako narzędzie komunikacji między inżynierami, technikami i innymi interesariuszami. Zgodnie z normami, takimi jak ISO 7000, schematyczne rysunki powinny być czytelne i zrozumiałe, co sprawia, że są nieocenione w procesie projektowania oraz w trakcie konserwacji urządzeń.

Pytanie 39

Po umieszczeniu pierścieni na tłoku (np. silnika spalinowego), należy

A. zablokować pierścienie przy pomocy zawleczek

B. przylutować zamki pierścieni do tłoka

C. zamek każdego z pierścieni obrócić w ten sam punkt obwodu tłoka

D. zamek każdego z pierścieni obrócić w inny punkt obwodu tłoka

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Obracanie zamków pierścieni na tłoku w różne punkty obwodu tłoka jest kluczowym etapem w procesie montażu silnika spalinowego. Taka konfiguracja ma na celu minimalizację ryzyka uszkodzenia pierścieni w wyniku ich wzajemnego kontaktu oraz zapewnienie równomiernego rozkładu ciśnienia w cylindrze. Zgodnie z dobrą praktyką inżynieryjną, pierścienie tłokowe są projektowane tak, aby ich zamek znajdował się w różnych miejscach, co zapobiega ich wzajemnemu ścieraniu i zapewnia dłuższą żywotność. Ponadto, umiejscowienie zamków w różnych lokalizacjach przyczynia się do lepszego uszczelnienia oraz efektywności pracy silnika. W praktyce, podczas montażu silnika, warto zwrócić uwagę, aby każdy z pierścieni był ustawiony w odpowiedniej pozycji, co jest zgodne z normami producentów i standardami branżowymi. Dobrze zmontowany silnik, z właściwie umiejscowionymi zamkami pierścieni, będzie działał bardziej efektywnie, co przekłada się na lepszą moc oraz niższe zużycie paliwa.

Pytanie 40

Na rysunku przedstawiono połączenie z zastosowaniem wpustu

A. czółenkowego.

B. pryzmatycznego.

C. czopkowego.

D. kołkowego.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wpust czółenkowy jest specjalnym typem połączenia, które znajduje zastosowanie w wielu aplikacjach inżynieryjnych, szczególnie w mechanizmach, gdzie przenoszenie momentu obrotowego jest kluczowe. Główna cecha tego wpustu to jego półokrągły kształt, który umożliwia pewne osadzenie wału w piastach, co zapobiega ich przesuwaniu się względem siebie. W praktyce wpusty czółenkowe są często stosowane w wałach napędowych, kołach zębatych oraz w różnych przekładniach, gdzie niezawodność i trwałość połączenia są priorytetowe. Standardy branżowe, takie jak ISO 8765, określają szczegółowe wymagania dotyczące konstrukcji i tolerancji wpustów czółenkowych, co gwarantuje ich efektywność i bezpieczeństwo w użytkowaniu. Dobrze zaprojektowane i wykonane wpusty czółenkowe przyczyniają się do zmniejszenia luzów i zużycia komponentów, co wpływa na dłuższą żywotność całego systemu. Zrozumienie zastosowania wpustów czółenkowych jest zatem istotnym elementem w projektowaniu maszyn i urządzeń mechanicznych.

Rozpocznij nowy egzamin

Powrót do strony głównej
