Informacje o egzaminie:

Zawód: Technik elektryk
Kwalifikacja: ELE.05 - Eksploatacja maszyn, urządzeń i instalacji elektrycznych
Data rozpoczęcia: 27 maja 2026 14:28
Data zakończenia: 27 maja 2026 15:08

Egzamin niezdany

Wynik: 12/40 punktów (30,0%)

Wymagane minimum: 20 punktów (50%)

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

W miejscu pracy, gdzie wykonywana jest naprawa urządzenia grzewczego, działają równocześnie elektrycy oraz hydraulicy. Jeśli instalacja elektryczna urządzenia została odłączona od zasilania za pomocą głównego odłącznika, który znajduje się w innym pomieszczeniu niż naprawiane urządzenie, to aby zabezpieczyć się przed niezamierzonym włączeniem napięcia, należy

A. zablokować odłącznik w pozycji otwartej kłódką założoną przez ekipę hydraulików

B. pozostawić odłącznik w pozycji otwartej bez blokady, ale umieścić obok niego tabliczkę ostrzegawczą o zakazie włączania napięcia

C. zablokować odłącznik w pozycji otwartej kłódką założoną przez zespół elektryków

D. użyć dwóch kłódek do zablokowania odłącznika w pozycji otwartej, każdą z nich zakładając osobno przez różne zespoły pracowników

Propozycje, które zakładają pozostawienie odłącznika w stanie otwartym bez blokady bądź zabezpieczenie go jedną kłódką, są niewłaściwe i niezgodne z dobrymi praktykami bezpieczeństwa. Zostawienie odłącznika w stanie otwartym bez odpowiedniej blokady, nawet z tablicą ostrzegawczą, nie zapewnia rzeczywistej ochrony przed niekontrolowanym włączeniem napięcia. Tego typu ostrzeżenia mogą być ignorowane lub niedostrzegane przez innych pracowników, co stwarza realne zagrożenie. Ponadto, blokowanie odłącznika jedną kłódką, nawet jeśli jest to kłódka założona przez jedną z grup, nie zabezpiecza przed tym, że druga grupa mogłaby nieświadomie włączyć urządzenie. Na przykład, gdy elektryk zakłada jedną kłódkę, hydraulicy mogą nie być świadomi, że napięcie zostało wyłączone, co prowadzi do sytuacji, gdzie praca jest wykonywana w warunkach wysokiego ryzyka. Takie podejście do zabezpieczeń jest sprzeczne z zasadą wspólnej odpowiedzialności oraz współpracy pomiędzy zespołami, co jest kluczowe w kontekście bezpieczeństwa pracy. Dlatego ważne jest, aby stosować standardy takie jak LOTO, które zapewniają, że przed rozpoczęciem prac każda grupa musi zablokować zasilanie, co wymaga współpracy i komunikacji między wszystkimi zaangażowanymi stronami.

Pytanie 2

Aby ocenić kondycję techniczną przewodów wyrównawczych, należy zmierzyć między każdą dostępną częścią przewodzącą a najbliższym punktem głównego przewodu wyrównawczego

A. spadek napięcia

B. pojemność doziemną

C. rezystancję przewodów

D. natężenie prądu

Pomiar rezystancji przewodów wyrównawczych jest kluczowym elementem w ocenie ich stanu technicznego. Wyrównanie potencjałów w instalacjach elektrycznych ma na celu zwiększenie bezpieczeństwa oraz ochronę przed porażeniem prądem. W przypadku przewodów wyrównawczych, ich ciągłość oraz niski opór elektryczny są niezbędne, aby zapewnić skuteczne odprowadzanie prądów zwarciowych. Zgodnie z normami, takimi jak PN-HD 60364, powinny być one badane, aby weryfikować, że rezystancja nie przekracza określonych wartości, co może zapobiegać niebezpiecznym sytuacjom. Praktycznym przykładem jest pomiar rezystancji przewodu między punktami, gdzie przewody są połączone z ziemią lub innymi elementami instalacji. Wartości te powinny być rejestrowane i analizowane, aby zapewnić, że instalacja spełnia wymogi bezpieczeństwa oraz normy techniczne. W przypadku wykrycia wysokiej rezystancji, konieczne mogą być działania naprawcze, takie jak wymiana lub naprawa przewodów, co jest niezbędne dla prawidłowego funkcjonowania systemów elektrycznych.

Pytanie 3

Zwiększenie liczby kabli umieszczonych w jednej rurze instalacyjnej spowoduje

A. zwiększenie dozwolonej wartości spadku napięcia na kablach

B. zmniejszenie dopuszczalnego obciążenia prądem długotrwałym jednego kabla

C. zmniejszenie wartości obliczeniowej rezystancji żył pojedynczego kabla

D. wydłużenie czasu osiągania granicznej temperatury izolacji kabli

Zwiększenie liczby przewodów ułożonych w jednej rurze instalacyjnej prowadzi do zmniejszenia dopuszczalnego obciążenia prądem długotrwałym pojedynczego przewodu. Jest to związane z zasadą, że im więcej przewodów umieszczonych w tej samej przestrzeni, tym większa emisja ciepła z tych przewodów, ponieważ nie mają one wystarczającej przestrzeni na odprowadzenie ciepła. Zgodnie z normami, takimi jak PN-IEC 60364, dopuszczalne obciążenie prądowe przewodów uzależnione jest od ich zdolności do odprowadzania ciepła, co jest kluczowe dla zachowania bezpieczeństwa instalacji. Na przykład, w przypadku układania kilku przewodów w jednej rurze, każdy z nich może nie być w stanie wytrzymać standardowych wartości obciążenia, co prowadzi do przegrzewania i potencjalnych uszkodzeń izolacji. Dlatego w praktyce, dla instalacji elektrycznych, często stosuje się ograniczenia dotyczące liczby przewodów w jednej rurze oraz jej średnicy, aby zapewnić odpowiednią wentylację i chłodzenie.

Pytanie 4

W instalacji jednofazowej o częstotliwości 50 Hz oraz napięciu znamionowym 230 V, wartość napięcia pomiędzy przewodem fazowym a przewodem neutralnym nie powinna wynosić

A. mniej niż 230 V

B. więcej niż 243 V

C. więcej niż 253 V

D. mniej niż 213 V

Zobaczmy teraz inne odpowiedzi. Niektóre z nich mogą być mylące i ludzie mogą je wybrać przez niezrozumienie tolerancji napięcia w instalacjach jednofazowych. Na przykład, stwierdzenie, że napięcie nie powinno być mniejsze niż 213 V, to błąd, bo jednak dopuszczalne odchylenie w dół to 207 V. Możliwe, że ktoś pomyślał, że napięcie nie może być poniżej nominalnej wartości, a to nie jest zgodne z normami. Inną odpowiedzią jest twierdzenie, że nie może być mniejsze niż 230 V. To też nieprawda, bo normy mówią, że napięcie czasem może spadać poniżej tej wartości, szczególnie przy obciążeniach. Wybór opcji, że nie powinno być większe niż 243 V, też jest błędny, bo norma PN-EN 50160 dopuszcza wartość do 253 V. Te błędy mogą wynikać z niewiedzy o normach dotyczących napięcia, a to ważne, żeby pamiętać o tych standardach, bo zapewniają bezpieczeństwo i efektywność instalacji.

Pytanie 5

Na rysunku przedstawiono silnik

A. pierścieniowy trójfazowy prądu przemiennego.

B. bocznikowy prądu stałego.

C. klatkowy trójfazowy prądu przemiennego.

D. szeregowy prądu stałego.

Wybór odpowiedzi dotyczącej silnika szeregowego prądu stałego, bocznikowego prądu stałego lub pierścieniowego trójfazowego prądu przemiennego, wskazuje na pewne nieporozumienia dotyczące budowy oraz zasad działania silników elektrycznych. Silniki szeregowe prądu stałego są projektowane głównie do pracy ze zmiennym obciążeniem, gdzie ich moment obrotowy wzrasta przy zwiększeniu prądu. Tego typu silniki nie są odpowiednie w przypadku aplikacji wymagających stabilności prędkości, co jest typowe dla silników klatkowych, które charakteryzują się stałą prędkością obrotową niezależnie od obciążenia. Z kolei silniki bocznikowe prądu stałego, mimo że oferują lepszą regulację prędkości, nie mają konstrukcji klatki wirnika. Natomiast silniki pierścieniowe trójfazowe prądu przemiennego, chociaż wykorzystywane w bardziej wymagających aplikacjach, nie są tak powszechnie stosowane jak silniki klatkowe i mają bardziej skomplikowaną budowę oraz wymagają więcej konserwacji. Kluczowe jest zrozumienie, że wybór odpowiedniego typu silnika powinien opierać się na jego zastosowaniu, wymaganiach dotyczących momentu obrotowego oraz charakterystyki pracy. Błędy w ocenie typu silnika mogą prowadzić do nieskutecznego doboru urządzeń w zastosowaniach przemysłowych.

Pytanie 6

Jakie są maksymalne dopuszczalne odchylenia napięcia zasilającego dla elektrycznych urządzeń napędowych?

A. 5,0% Un

B. 2,5% Un

C. 7,5% Un

D. 10,0% Un

Wybór innych wartości maksymalnych dopuszczalnych odchyleń napięcia, takich jak 2,5% Un, 7,5% Un czy 10,0% Un, prowadzi do nieporozumień związanych z funkcjonowaniem elektrycznych urządzeń napędowych. Odchylenie 2,5% Un jest zbyt restrykcyjne, co może powodować problemy w sytuacjach, gdy napięcie zasilania ulega naturalnym fluktuacjom, na przykład w wyniku obciążeń sieci lub zmian w warunkach operacyjnych. Z kolei odchylenia 7,5% Un i 10,0% Un mogą wprowadzać istotne ryzyka dla efektywności i bezpieczeństwa urządzeń. Zbyt wysokie odchylenie napięcia może spowodować, że urządzenia będą pracować w niewłaściwy sposób, co prowadzi do nadmiernego zużycia energii, a także zwiększa ryzyko awarii. Należy pamiętać, że zbyt duże wahania napięcia mogą prowadzić do uszkodzeń izolacji, co w dłuższej perspektywie może skutkować poważnymi kosztami naprawy oraz przestoju w produkcji. W kontekście inżynierii elektrycznej, kluczowe jest przestrzeganie ustalonych norm, aby zapewnić optymalne warunki pracy urządzeń oraz ich długowieczność. Niewłaściwe podejście do kwestii dopuszczalnych odchyleń napięcia może prowadzić do błędnych wniosków i potencjalnych zagrożeń dla systemu zasilania.

Pytanie 7

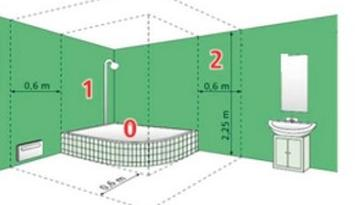

W łazience zaistniała konieczność zamontowania dodatkowego oświetlenia w oprawie o drugiej klasie ochronności i z własnym wyłącznikiem. W których strefach pomieszczenia pokazanych na rysunku można zainstalować te urządzenia?

A. Oprawę w strefie 2, a wyłącznik w strefie 1.

B. Oprawę w strefie 2, a wyłącznik poza strefami 0, 1, 2.

C. Wyłącznik w strefie 2, a oprawę w strefie 1.

D. Wyłącznik w strefie 2, a oprawę poza strefami 0, 1, 2.

Poprawna odpowiedź zakłada zamontowanie oprawy oświetleniowej w strefie 2, co jest zgodne z zasadami bezpieczeństwa w instalacjach elektrycznych w pomieszczeniach narażonych na działanie wody. Oprawy klasy II z podwójną izolacją mogą być instalowane w strefie 2, ponieważ są one zaprojektowane z myślą o wysokim poziomie ochrony przed porażeniem prądem. Wyłączniki natomiast powinny być umieszczone poza strefami 0, 1 i 2, aby uniknąć potencjalnych zagrożeń w miejscach, gdzie może występować wilgoć. Takie podejście odpowiada normom PN-IEC 60364-7-701, które regulują zasady instalacji w pomieszczeniach takich jak łazienki. Przykładem praktycznym jest zamontowanie oprawy oświetleniowej nad lustrem w strefie 2, co zapewnia odpowiednie oświetlenie podczas codziennych czynności, jednocześnie minimalizując ryzyko kontaktu z wodą. Dostosowanie instalacji do obowiązujących standardów nie tylko zwiększa bezpieczeństwo, ale także komfort użytkowania, co jest kluczowe w codziennych sytuacjach.

Pytanie 8

Który przewód powinien być zastosowany do połączenia z siecią 230 V transformatora znajdującego się w metalowej obudowie centralki alarmowej?

A. OMY 3×0,75 mm2

B. OMY 2×0,75 mm2

C. YTDY 2×0,5 mm2

D. YTDY 4×0,5 mm2

Wybór przewodów YTDY 4×0,5 mm2, OMY 2×0,75 mm2 oraz YTDY 2×0,5 mm2 do podłączenia transformatora w metalowej obudowie centralki alarmowej jest niewłaściwy z kilku powodów. Przewody YTDY, chociaż popularne w zastosowaniach, nie są zalecane do instalacji, gdzie istotna jest odporność na czynniki zewnętrzne i elastyczność. Dodatkowo, ich przekrój 0,5 mm2 jest zbyt mały, co może prowadzić do przegrzewania się przewodów przy większym obciążeniu. Przy zasilaniu 230 V z transformatora, kluczowe jest stosowanie przewodów o odpowiednim przekroju, który zapewni bezpieczeństwo i minimalizację strat energii. OMY 2×0,75 mm2, mimo że ma odpowiedni przekrój, nie zawiera wystarczającej liczby żył do podłączenia dodatkowych funkcji, co ogranicza jego funkcjonalność. Istotnym błędem jest także ignorowanie norm dotyczących instalacji elektrycznych, takich jak PN-EN 60228, które określają wymagania dla przewodów stosowanych w instalacjach. W związku z tym, wybór przewodów musi być przemyślany, uwzględniając zarówno ich właściwości fizyczne, jak i normatywne. Unikanie stosowania przewodów o zbyt niskim przekroju oraz tych, które nie spełniają wymogów normatywnych, jest kluczowe dla zapewnienia bezpieczeństwa i prawidłowego działania instalacji.

Pytanie 9

Jakie konsekwencje wystąpią w instalacji elektrycznej po zamianie przewodów ADY 2,5 mm² na DY 2,5 mm²?

A. Zwiększenie temperatury przewodu

B. Wzrost spadku napięcia na przewodach

C. Obniżenie rezystancji pętli zwarciowej

D. Obniżenie obciążalności prądowej

Wymiana przewodów ADY 2,5 mm² na DY 2,5 mm² prowadzi do zmniejszenia rezystancji pętli zwarciowej dzięki zastosowaniu przewodów o lepszej jakości i właściwościach materiałowych. Przewody DY charakteryzują się mniejszym oporem elektrycznym, co bezpośrednio wpływa na efektywność działania instalacji elektrycznej. Przy niższej rezystancji pętli zwarciowej, w przypadku awarii, prąd zwarciowy jest wyższy, co pozwala na szybsze działanie zabezpieczeń, takich jak wyłączniki nadprądowe czy różnicowoprądowe. Standardy określające wymagania dla instalacji elektrycznych, jak PN-IEC 60364, podkreślają znaczenie minimalizowania rezystancji w systemach elektroenergetycznych, aby zapewnić bezpieczeństwo i niezawodność. Przykładem praktycznym jest instalacja w obiektach przemysłowych, gdzie szybka reakcja zabezpieczeń jest kluczowa dla ochrony sprzętu i ludzi. Właściwe dobranie przewodów w instalacjach elektrycznych ma zatem kluczowe znaczenie dla bezpieczeństwa oraz efektywności energetycznej.

Pytanie 10

Podczas użytkowania standardowej instalacji z żarowym źródłem światła zaobserwowano po kilku minutach działania częste wahania natężenia oświetlenia (migotanie światła). Najrzadziej występującą przyczyną usterki może być

A. wypalenie styków w łączniku

B. zwarcie między przewodem fazowym a neutralnym

C. zwarcie między przewodem ochronnym a neutralnym

D. wilgotna izolacja przewodów zasilających

Wypalenie styków w łączniku jest najczęstszą przyczyną migania światła w instalacjach oświetleniowych. W trakcie pracy instalacji, styk łącznika może podlegać znacznym obciążeniom elektrycznym, co prowadzi do przegrzewania i wypalania się materiału styku. W takich przypadkach pojawiają się przerwy w przewodzeniu prądu, co skutkuje wahań natężenia oświetlenia. Zastosowanie wysokiej jakości łączników oraz regularna ich konserwacja mogą znacząco wpłynąć na niezawodność instalacji. Dobrze zaprojektowane instalacje elektryczne powinny uwzględniać dobór odpowiednich komponentów, które są zgodne z normami PN-EN 60669-1. Przykładowo, w instalacjach o wysokim natężeniu prądu warto stosować łączniki o zwiększonej odporności na wypalanie. Warto również regularnie kontrolować stan łączników, aby uniknąć sytuacji, które mogą prowadzić do awarii, co z kolei wpływa na bezpieczeństwo użytkowania i komfort oświetlenia.

Pytanie 11

Do sprawdzenia poprawności łączenia styków łącznika krzyżowego wykorzystano omomierz, którego wskazania przedstawiono w tabeli. Na podstawie zamieszczonych wyników pomiarów określ miejsce i rodzaj usterki.

	WYNIKI POMIARÓW
Numer styku	Przed przełączeniem	Po przełączeniu
1-2	∞	0
1-4	0	∞
2-3	0	0
1-3	∞	0
2-4	∞	∞

A. Styki 1-3 są wypalone.

B. Styki 1-4 są sklejone.

C. Styki 2-3 są sklejone.

D. Styki 2-4 są wypalone.

Wybór odpowiedzi, że styki 1-3 są wypalone, nie jest dobry. Gdyby były wypalone, to opór byłby znacznie większy niż 0 Ω, co pokazałoby, że styki są uszkodzone. Zmiany w pomiarach innych par styków sugerują, że działają one normalnie. Oczekiwanie, że wartości oporu będą się zmieniać przy przełączaniu, to znak, że styki funkcjonują jak powinny. Z kolei myślenie o stykach 1-4 jako sklejonych też nie ma sensu, bo nie ma dowodów na to, że obwód jest ciągły w tej parze. Często popełniamy błąd, myląc przyczynę z skutkiem, bazując na niewłaściwych pomiarach. Żeby zdiagnozować styki 2-4 jako wypalone, potrzeba by było bardziej szczegółowego spojrzenia na wyniki i zrozumienia, jak dochodzi do uszkodzeń. Ludzie często mylą objawy z rzeczywistymi usterkami, co prowadzi do nietrafnych wniosków. Ważne w diagnostyce to nie tylko wyciąganie wniosków z wyników, ale też umiejętność ich interpretacji w kontekście teorii obwodów elektrycznych oraz dobranie odpowiednich narzędzi diagnostycznych w zależności od sytuacji. Zrozumienie, jak działają styki i ich rola w obwodach elektrycznych, jest kluczowe przy diagnozowaniu usterek.

Pytanie 12

Który z wymienionych parametrów silnika indukcyjnego klatkowego można zmierzyć za pomocą przyrządu przedstawionego na rysunku?

A. Rezystancję izolacji uzwojenia wirnika.

B. Rezystancję uzwojenia stojana.

C. Rezystancję uzwojenia wirnika.

D. Rezystancję izolacji uzwojenia stojana.

Wybór rezystancji uzwojenia stojana jako prawidłowej odpowiedzi jest uzasadniony, ponieważ przyrząd przedstawiony na rysunku, czyli miernik LCR, jest specjalistycznym narzędziem wykorzystywanym w pomiarach parametrów elektrycznych obwodów. Miernik ten pozwala na dokładne mierzenie rezystancji, indukcyjności oraz pojemności, co czyni go idealnym do oceny uzwojeń silników elektrycznych. W kontekście silnika indukcyjnego klatkowego, pomiar rezystancji uzwojenia stojana jest kluczowy dla oceny wydajności i sprawności silnika. Przykładem zastosowania takiego pomiaru jest diagnostyka potencjalnych uszkodzeń uzwojeń, co może pomóc w wczesnym wykrywaniu problemów, które mogłyby prowadzić do awarii silnika. Dobre praktyki w branży wymagają regularnych pomiarów tych parametrów w celu zapewnienia niezawodności pracy urządzeń elektrycznych.

Pytanie 13

Na rysunku 1 przedstawiono schemat prostownika trójpulsowego w układzie podstawowym, na rysunku 2 przebiegi czasowe napięć fazowych zasilających ten prostownik oraz przebieg napięcia na obciążeniu rezystancyjnym U_d. Jaką modyfikację wprowadzono do układu prostownika, aby uzyskać kształt napięcia wyprostowanego U_d jak na rysunku?

A. Równolegle z obciążeniem R dołączono kondensator o dużej pojemności.

B. Równolegle z obciążeniem R dołączono dławik o dużej indukcyjności.

C. Szeregowo z obciążeniem R dołączono kondensator o dużej pojemności.

D. Szeregowo z obciążeniem R dołączono dławik o dużej indukcyjności.

Niepoprawne odpowiedzi wskazują na pewne nieporozumienia dotyczące działania elementów pasywnych w układach prostowniczych. Szeregowe dołączenie dławika lub kondensatora jest niewłaściwe, ponieważ nie zapewnia odpowiedniego wygładzenia napięcia wyjściowego. W przypadku dławika podłączonego szeregowo, dodatkowe wprowadzenie indukcyjności w torze prądowym ogranicza przepływ prądu, co może prowadzić do spadku napięcia i nieefektywnej konwersji energii. Dławiki są zazwyczaj używane w roli filtrów w układach, gdzie wymagane jest wygładzanie, ale w połączeniu z kondensatorem w konfiguracji równoległej, a nie szeregowej. Z kolei kondensator podłączony szeregowo z obciążeniem nie będzie mógł skutecznie gromadzić energii i oddawać jej w odpowiednich momentach, co jest kluczowe dla stabilizacji napięcia. Tego rodzaju błędy myślowe mogą wynikać z braku zrozumienia różnicy między działaniem elementów w różnych konfiguracjach oraz ich wpływu na charakterystykę układu prostowniczego. W praktycznych zastosowaniach, odpowiednie dobranie elementów filtrujących i ich konfiguracja są kluczowe dla osiągnięcia pożądanej jakości napięcia wyjściowego, co z kolei wpływa na niezawodność i wydajność całego systemu.

Pytanie 14

Działanie którego z wymienionych środków ochrony przeciwporażeniowej, zastosowanych w instalacji tymczasowej na placu budowy, można sprawdzić za pomocą miernika przedstawionego na rysunku?

A. Samoczynnego wyłączenia zasilania.

B. Separacji elektrycznej.

C. Urządzeń w II klasie ochronności.

D. Obwodu SELV.

Separacja elektryczna, urządzenia w II klasie ochronności oraz obwody SELV, mimo że są uznawane za skuteczne metody ochrony przeciwporażeniowej, nie są weryfikowane za pomocą miernika rezystancji izolacji. Separacja elektryczna polega na oddzieleniu obwodów elektrycznych od innych, aby zminimalizować ryzyko zwarcia lub uszkodzenia, a jej skuteczność zależy od odpowiedniego projektowania systemu oraz zastosowania właściwych komponentów. Z kolei urządzenia w II klasie ochronności są zaprojektowane w taki sposób, by nie wymagały dodatkowej ochrony, dzięki zastosowaniu podwójnej izolacji, co czyni je odpornymi na uszkodzenia izolacji. Obwody SELV, zdefiniowane w standardach IEC, są systemami, które operują na niskim napięciu, co również ogranicza ryzyko porażenia. W kontekście pomiarów, błędne przekonanie, że te metody ochrony można weryfikować za pomocą miernika rezystancji izolacji, może prowadzić do poważnych niedopatrzeń w ocenie bezpieczeństwa instalacji. Każde z tych podejść ma swoje specyficzne techniki sprawdzania i wymaga odmiennych narzędzi i metodologii, co podkreśla znaczenie zrozumienia rozróżnień między różnymi systemami ochrony oraz ich zastosowaniem w praktyce.

Pytanie 15

Podczas przeprowadzania okresowych pomiarów instalacji elektrycznej w układzie TN-S, w jednym z obwodów gniazd jednofazowych 230 V stwierdzono zbyt wysoką wartość impedancji pętli zwarcia. Jakie działania należy podjąć w pierwszej kolejności, aby zidentyfikować problem?

A. Sprawdzić kondycję połączeń przewodów w puszkach oraz aparatach

B. Zmierzyć ciągłość przewodów ochronnych PE

C. Sprawdzić funkcję przycisku "TEST" na wyłączniku RCD

D. Zmierzyć rezystancję izolacji przewodów w tym obwodzie

Sprawdzanie działania wyłącznika RCD przy pomocy przycisku 'TEST' nie rozwiązuje problemu z wysoką wartością impedancji pętli zwarcia, a jedynie testuje funkcjonalność samego urządzenia. Wyłączniki RCD mają na celu ochronę przed porażeniem prądem elektrycznym, ale ich sprawność nie wpływa bezpośrednio na impedancję pętli zwarcia. Wartość impedancji pętli zwarcia jest krytycznym parametrem, który powinien mieścić się w określonych granicach, aby zapewnić, że zabezpieczenia, takie jak bezpieczniki lub wyłączniki, zadziałają w odpowiednim czasie w przypadku zwarcia. Testy rezystancji izolacji przewodów, choć istotne, nie są bezpośrednio związane z problemem impedancji pętli zwarcia, ponieważ koncentrują się na integralności izolacji, a nie na połączeniach. Z kolei pomiar ciągłości przewodów ochronnych PE, choć ważny, nie identyfikuje potencjalnych problemów z połączeniami wewnętrznymi obwodu, które mogą być źródłem wysokiej impedancji. Niestety, często dochodzi do mylnego przekonania, że pojedyncze testy mogą kompleksowo rozwiązać problem, podczas gdy kluczowe jest zdiagnozowanie i nawiązanie do przyczyn wysokiej impedancji, które mogą wynikać z wielu czynników, w tym właśnie z nieprawidłowych połączeń elektrycznych.

Pytanie 16

Obroty silnika indukcyjnego klatkowego obciążonego nominalnym momentem znacząco spadły. Jakie mogą być tego przyczyny?

A. Zadziałanie przekaźnika termicznego

B. Zwarcie w obwodzie wirnika

C. Zbyt wysoka temperatura uzwojeń

D. Przepalony bezpiecznik topikowy w jednej z faz

Zadziałanie przekaźnika termicznego zazwyczaj wskazuje na nadmierne nagrzewanie się silnika, co w konsekwencji prowadzi do wyłączenia go w celu ochrony przed uszkodzeniem. Chociaż taki stan rzeczy może również skutkować zmniejszeniem obrotów, to nie jest on pierwotną przyczyną opisanego scenariusza, gdyż w przypadku zadziałania przekaźnika termicznego silnik zwykle zatrzymuje się całkowicie, a nie zmienia jedynie obroty. Z kolei zwarcie w obwodzie wirnika powoduje poważne uszkodzenia, a nie tylko spadek obrotów. Tego rodzaju usterka prowadzi do natychmiastowego wyłączenia silnika z powodu nadmiernego prądu, a nie delikatnego spadku wydajności. Ponadto, zbyt wysoka temperatura uzwojeń jest zwykle wynikiem niewłaściwego chłodzenia lub nadmiernego obciążenia, a nie bezpośrednią przyczyną nagłego spadku obrotów, co jest istotnym zagadnieniem w kontekście eksploatacji silników. Typowe błędy myślowe w tym przypadku polegają na myleniu symptomów z przyczynami; zrozumienie mechanizmu działania silnika indukcyjnego oraz jego zabezpieczeń jest kluczowe dla prawidłowej diagnostyki i utrzymania urządzeń w ruchu. Dlatego istotne jest stosowanie się do standardów eksploatacyjnych oraz okresowe przeglądy instalacji.

Pytanie 17

Którego z przedstawionych urządzeń można użyć do ochrony przeciwporażeniowej w układzie sieciowym TN-C?

A. C.

B. D.

C. B.

D. A.

Wybór niewłaściwego urządzenia do ochrony przeciwporażeniowej w układzie TN-C może prowadzić do poważnych konsekwencji, zarówno pod względem bezpieczeństwa, jak i zgodności z obowiązującymi normami. Wyposażenie instalacji elektrycznej w urządzenia, które nie są przeznaczone do ochrony przed porażeniem, zagraża użytkownikom. Na przykład, urządzenia takie jak zwykłe bezpieczniki czy wyłączniki nadprądowe nie są w stanie detekcji prądów upływu, co oznacza, że w przypadku ich zastosowania, nie będą one reagować na niebezpieczne sytuacje, takie jak uszkodzenie izolacji przewodów. Wiele osób może myśleć, że wystarczy zastosować jakiekolwiek zabezpieczenie, jednak kluczowe jest, aby urządzenia były dostosowane do specyfiki danego układu sieciowego. W układzie TN-C, gdzie występują przewody fazowe i neutralne, istotne jest, aby ochrona była skoncentrowana na detekcji różnicy w prądzie pomiędzy tymi przewodami. Niezrozumienie tych zasad może prowadzić do ryzykownych sytuacji, w których użytkownik nie jest świadomy potencjalnego zagrożenia. Dobre praktyki w zakresie projektowania instalacji elektrycznych uwzględniają nie tylko wybór odpowiednich urządzeń, ale także regularne audyty i testy zabezpieczeń, które pozwalają na wczesne wykrycie problemów i ich naprawę, co jest niezbędne dla zapewnienia bezpieczeństwa.

Pytanie 18

Jakie prace są dozwolone w instalacjach elektrycznych, które nie są wyłączone spod napięcia w sieci TN?

A. Dokręcanie przewodów w złączach.

B. Zamiana gniazdek.

C. Wymiana wkładek bezpiecznikowych.

D. Wykonywanie pomiaru rezystancji izolacji instalacji.

Wymiana gniazd wtyczkowych oraz dokręcanie przewodów w zaciskach są czynnościami, które w przypadku instalacji niewyłączonych spod napięcia stanowią poważne ryzyko. Gniazda wtyczkowe są częścią obwodu, który jest pod napięciem, a ich wymiana może prowadzić do niekontrolowanego dostępu do elementów pod napięciem, co z kolei zwiększa ryzyko porażenia prądem. Normy PN-IEC 60364 jasno określają, że wszelkie prace wymagające dostępu do takich elementów powinny być przeprowadzane po wyłączeniu zasilania, aby zapewnić bezpieczeństwo pracowników. Dokręcanie przewodów w zaciskach, zwłaszcza w układzie TN, również stwarza potencjalne zagrożenie, gdyż może prowadzić do niezamierzonego zwarcia lub uszkodzenia izolacji przewodów, co w efekcie może spowodować pożar lub inne poważne incydenty elektryczne. Pomiar rezystancji izolacji instalacji to kolejna czynność, która nie powinna być przeprowadzana w warunkach, gdy instalacja jest pod napięciem, ponieważ nie tylko zagraża to bezpieczeństwu osoby wykonującej pomiar, ale także może prowadzić do uszkodzenia sprzętu pomiarowego. Wszelkie prace elektryczne powinny być prowadzone zgodnie z zasadami bezpieczeństwa i normami branżowymi, co wymaga dezaktywacji zasilania przed przystąpieniem do jakiejkolwiek interwencji w instalacji elektrycznej.

Pytanie 19

Na skutek pojawienia się przepięcia w sieci zasilającej w zabezpieczeniu przedstawionym na rysunku, w jednym z modułów nastąpiła zmiana koloru pola z zielonego na czerwony. Którą czynność należy wykonać w celu przywrócenia funkcji ochrony sieci przed przepięciem?

A. Wymienić wkładkę warystorową.

B. Usunąć zabezpieczenie z instalacji.

C. Nacisnąć przycisk testujący.

D. Wymienić podstawę urządzenia.

Wymiana wkładki warystorowej jest kluczowym działaniem w przypadku, gdy wskaźnik stanu urządzenia ochrony przed przepięciami zmienia kolor na czerwony. Oznacza to, że warystor, który jest elementem odpowiedzialnym za absorbowanie nadmiaru napięcia, uległ uszkodzeniu i przestał pełnić swoją funkcję. Praktyka wymiany wkładek warystorowych jest powszechnie stosowana w branży elektroinstalacyjnej, zgodnie z wytycznymi producentów urządzeń ochronnych. Wymiana ta pozwala na szybkie przywrócenie skuteczności zabezpieczeń przed przepięciami, co jest niezbędne dla ochrony urządzeń elektronicznych przed uszkodzeniem. Warto również pamiętać, że po wymianie wkładki, zaleca się przeprowadzenie testów funkcjonalnych, aby upewnić się, że urządzenie działa prawidłowo i spełnia normy bezpieczeństwa, takie jak normy IEC 61643-1 dotyczące ochrony przed przepięciami.

Pytanie 20

Które z urządzeń przedstawionych na rysunkach należy zastosować w instalacji elektrycznej jako wyłącznik główny w rozdzielnicy głównej budynku?

A. B.

B. D.

C. C.

D. A.

Urządzenie przedstawione na rysunku D to wyłącznik mocy, który jest kluczowym elementem w każdej instalacji elektrycznej. Jego podstawową funkcją jest zabezpieczanie obwodów przed przeciążeniami oraz zwarciami, co ma na celu ochronę zarówno urządzeń elektrycznych, jak i samej instalacji. Wyłącznik mocy jest zdolny do przerwania dużych prądów, które mogą wystąpić w przypadku awarii instalacji, co czyni go idealnym rozwiązaniem do zastosowania jako wyłącznik główny w rozdzielnicy budynku. Zgodnie z normami IEC 60947-2, ważne jest, aby wyłączniki mocy charakteryzowały się odpowiednią zdolnością łączeniową, dostosowaną do wymagań konkretnej instalacji. Przykładowo, w przypadku budynków mieszkalnych wyłącznik mocy powinien mieć zdolność do przerwania prądów rzędu kilku tysięcy amperów. Oprócz tego, wyłączniki te często są wyposażone w mechanizmy zabezpieczające, takie jak wyzwalacze termiczne lub elektromagnetyczne, które działają automatycznie w przypadku wykrycia nieprawidłowości.

Pytanie 21

Jakie z wymienionych uszkodzeń można zidentyfikować podczas przeglądów podtynkowej instalacji elektrycznej?

A. Przekroczenie maksymalnego czasu reakcji RCD

B. Uszkodzenia mechaniczne obudów oraz osłon urządzeń elektrycznych

C. Zerwanie w układzie przewodów ochronnych

D. Pogorszenie jakości izolacji przewodów instalacji

Podczas analizowania innych opcji odpowiedzi, warto zwrócić uwagę na ich niedoskonałości w kontekście możliwości identyfikacji uszkodzeń w podtynkowej instalacji elektrycznej. Przerwę w systemie przewodów ochronnych jest bardzo trudne do wykrycia jedynie poprzez wizualną inspekcję, ponieważ często nie jest ona widoczna na zewnątrz. Wymaga ona użycia specjalistycznych narzędzi, takich jak multimetry czy detektory do pomiaru rezystancji, aby jednoznacznie ustalić, czy przewód ochronny jest sprawny. Z kolei pogorszenie się stanu izolacji przewodów również jest procesem, który nie objawia się od razu i często wymaga przeprowadzenia testów dielektrycznych, aby wykryć utratę izolacji, co jest zadaniem dla wykwalifikowanego personelu. Przekroczenie dopuszczalnego czasu zadziałania RCD (wyłącznika różnicowoprądowego) to kolejny aspekt, który jest monitorowany przez urządzenia pomiarowe, a nie w ramach prostych oględzin. W rzeczywistości, aby ocenić prawidłowe działanie RCD, konieczne jest przeprowadzenie testów funkcjonalnych w odpowiednich warunkach. Wreszcie, odpowiedzi te wskazują na powszechnie występujące błędne przekonania, które mogą prowadzić do mylnych wniosków, jako że inspekcje wizualne mają ograniczenia i są dalekie od kompleksowego audytu stanu instalacji elektrycznej. Właściwa diagnostyka wymaga zastosowania właściwych narzędzi oraz metod zgodnych z dobrą praktyką inżynieryjną.

Pytanie 22

W instalacji trójfazowej natężenie prądu obciążenia przewodów fazowych I_b wynosi 21 A, a maksymalne dopuszczalne obciążenie tych przewodów I_d to 30 A. Który z wymienionych wyłączników nadprądowych powinien być użyty do ochrony tej instalacji?

A. B16

B. B10

C. B20

D. B25

Dobra decyzja z tym wyłącznikiem B25! Wybierając go, postawiłeś na coś, co naprawdę pasuje do wartości prądu obciążenia, która wynosi 21 A. Z tego, co wiemy, wyłącznik powinien mieć wyższą wartość nominalną niż maksymalny prąd roboczy, ale nie może też za bardzo przekraczać obciążalności przewodów. Tu mamy 30 A dla przewodów, więc 25 A dla wyłącznika to świetny wybór. Dzięki temu nie tylko chronisz instalację przed przeciążeniem, ale też zmniejszasz ryzyko uszkodzenia przewodów. Gdybyś wybrał wyłącznik o wyższej wartości, mogłoby to prowadzić do niebezpiecznych sytuacji, w których obciążenia mogą przekraczać to, co jest dozwolone. Generalnie, wyłączniki B25 są dosyć popularne w instalacjach trójfazowych i dobrze się sprawdzają, bo utrzymują wartość prądu na odpowiednim poziomie. Ważne, żeby nie przekraczać 80% tej wartości nominalnej, co w twoim przypadku jest akurat spełnione.

Pytanie 23

Jakie oznaczenia powinien mieć wyłącznik różnicowoprądowy zaprojektowany do ochrony przed porażeniem, przeciążeniem oraz zwarciem w obwodzie gniazd wtyczkowych uniwersalnych w instalacji jednofazowej 230 V/50 Hz?

A. P 302 25-30-AC

B. P 344 C-20-30-AC

C. P 312 B-16-30-AC

D. P 304 25-30-AC

Wybór wyłączników różnicowoprądowych wymaga zrozumienia oznaczeń oraz ich funkcji. Odpowiedzi, które nie odzwierciedlają prawidłowego oznaczenia, mogą wynikać z niepełnego zrozumienia klasyfikacji urządzeń. Oznaczenia wyłączników różnicowoprądowych są kluczowe dla ich zastosowań: na przykład, jeśli wybierzemy wyłącznik z literą 'C', jak w odpowiedzi P 344 C-20-30-AC, będzie on odpowiedni do obwodów z dużymi prądami rozruchowymi, co czyni go stosunkowo mało użytecznym w kontekście gniazd wtyczkowych ogólnego przeznaczenia, które rzadko mają takie obciążenia. Natomiast wyłącznik P 304 25-30-AC, mimo że zawiera odpowiedni prąd różnicowy, nie spełnia wymagań dotyczących ochrony przed przeciążeniem i zwarciem, co jest kluczowe w codziennym użytkowaniu. Podobnie odpowiedź P 302 25-30-AC, mimo że ma właściwy prąd różnicowy, nie jest klasyfikowana jako odpowiednia do różnych rodzajów obciążeń, co ogranicza jej zastosowanie w standardowych instalacjach. Błędem może być mylenie oznaczeń oraz ich funkcji, co prowadzi do wyboru nieodpowiednich urządzeń do ochrony obwodów. Właściwy wybór wyłącznika różnicowoprądowego jest kluczowy, by zapewnić bezpieczeństwo użytkowników oraz zgodność z obowiązującymi normami elektrycznymi, co powinno być priorytetem w każdej instalacji elektrycznej.

Pytanie 24

Który z wymienionych parametrów nie ma wpływu na dopuszczalną obciążalność długotrwałą przewodów zastosowanych w instalacji elektrycznej?

A. Metoda ułożenia przewodów.

B. Długość ułożonych przewodów.

C. Przekrój poprzeczny żył.

D. Rodzaj materiału izolacyjnego.

Wszystkie wymienione parametry mają istotny wpływ na dopuszczalną obciążalność długotrwałą przewodów elektrycznych, co jest kluczowe dla zapewnienia bezpieczeństwa i efektywności instalacji. Przekrój poprzeczny żył przewodów wpływa na ich oporność, co z kolei determinuje ilość wydzielającego się ciepła podczas przepływu prądu. Zbyt mały przekrój może prowadzić do nadmiernego nagrzewania się przewodów, co w najgorszym przypadku skutkuje pożarem. Rodzaj materiału izolacji jest równie ważny, ponieważ różne materiały mają różne właściwości, takie jak odporność na wysoką temperaturę. Na przykład, materiały takie jak PVC mogą mieć ograniczoną odporność na wysokie temperatury, co w sytuacji długotrwałego obciążenia może prowadzić do uszkodzenia izolacji. Sposób ułożenia przewodów również ma kluczowe znaczenie: przewody ułożone blisko siebie mogą mieć ograniczone możliwości odprowadzania ciepła, co przekłada się na wyższą temperaturę pracy. Długość przewodów, chociaż nie wpływa bezpośrednio na obciążalność, może wpływać na spadki napięcia, co również jest istotne podczas projektowania instalacji. W efekcie, ignorowanie tych parametrów może prowadzić do poważnych problemów w instalacjach elektrycznych, od ich niewłaściwego działania po uszkodzenia, a nawet zagrożenia dla bezpieczeństwa użytkowników. Dlatego należy zawsze zwracać uwagę na wszystkie wymienione czynniki i stosować praktyki zgodne z obowiązującymi normami.

Pytanie 25

Na rysunku przedstawiono schemat układu pracy grupy silników trójfazowych w zakładzie przemysłowym.
Zmiana wartości pojemności baterii kondensatorów C powoduje zmianę

A. prądu rozruchowego silników.

B. częstotliwości napięcia w układzie.

C. prędkości obrotowej silników.

D. mocy biernej pobieranej przez układ.

Rozważając niepoprawne odpowiedzi, warto zwrócić uwagę na mylne założenia dotyczące wpływu pojemności baterii kondensatorów na częstotliwość napięcia w układzie. Częstotliwość napięcia w układzie trójfazowym jest zdefiniowana przez źródło zasilania i nie jest bezpośrednio zależna od wartości pojemności kondensatorów. Wprowadzenie kondensatorów do układu ma na celu kompensację mocy biernej, ale nie zmienia ono częstotliwości napięcia. Kolejnym błędnym podejściem jest myślenie, że zmiana pojemności wpływa na prąd rozruchowy silników. Prąd rozruchowy jest zjawiskiem związanym z początkowym poborem energii przez silnik oraz z jego momentem obrotowym, co nie jest bezpośrednio powiązane z pojemnością kondensatorów. Warto również zaznaczyć, że moc bierna i moc czynna są ze sobą powiązane, ale pojemność kondensatorów nie wpływa na prędkość obrotową silników, gdyż ta zależy od konstrukcji silnika i częstotliwości źródła zasilania. Typowe błędy w rozumieniu tych zagadnień wynikają często z braku znajomości podstawowych zasad dotyczących mocy w systemach elektrycznych oraz nieprawidłowego postrzegania roli kondensatorów w układzie trójfazowym.

Pytanie 26

Na podstawie wyników pomiarów rezystancji wykonanych na zaciskach L1 i N grzejnika jednofazowego, którego schemat przedstawiono na rysunku, określ stan techniczny jego grzałek.

Położenie przełącznika P1	Położenie przełącznika P2	Rezystancja między zaciskami L1 i N w Ω
1	3	∞
1	4	∞
2	3	44
2	4	53

A. Uszkodzona jest tylko grzałka G1.

B. Wszystkie grzałki są uszkodzone.

C. Sprawna jest tylko grzałka G3.

D. Wszystkie grzałki są sprawne.

Przy ocenie stanu technicznego grzałek oparcie się na błędnych przesłankach może prowadzić do niebezpiecznych konsekwencji. Odpowiedzi sugerujące, że sprawna jest tylko grzałka G3, są oparte na mylnym założeniu, że wystarczy prawidłowa rezystancja jednej z grzałek, aby całość urządzenia mogła działać. W rzeczywistości, jeśli jedna z grzałek jest uszkodzona, może to znacząco wpłynąć na efektywność grzania oraz bezpieczeństwo użytkowania, co jest kluczowe w przypadku urządzeń grzewczych. Twierdzenie, że wszystkie grzałki są uszkodzone, jest równie mylne, ponieważ pomiary wskazują na sprawność G2 i G3. To z kolei może prowadzić do niepotrzebnych kosztów wymiany sprawnych elementów. W praktyce, takich pomyłek należy unikać, stosując metodykę oceny stanu technicznego opartą na dowodach pomiarowych oraz analizie wyników. Warto również pamiętać, że przeglądy techniczne powinny uwzględniać nie tylko pomiary rezystancji, ale także inne aspekty, jak kontrola wizualna, a także pomiary temperatury i ciśnienia, aby w pełni ocenić stan urządzenia oraz zminimalizować ryzyko awarii.

Pytanie 27

W celu oceny stanu technicznego silnika prądu stałego dokonano jego oględzin i pomiarów. Na podstawie wyników pomiarów zamieszczonych w tabeli określ stan techniczny tego silnika.

Wartość rezystancji pomiędzy zaciskami:
A1-A2	D1-D2	E1-E2	A1-PE	D1-PE	E1-PE
0,8 Ω	0,9 Ω	4,7 Ω	123,1 MΩ	102,5 MΩ	166,6 MΩ

A. Zwarcie międzyzwojowe w uzwojeniu bocznikowym.

B. Pogorszony stan połączeń uzwojenia twornika w tabliczce zaciskowej.

C. Przebicie izolacji uzwojenia bocznikowego do obudowy.

D. Pogorszony stan izolacji między uzwojeniem szeregowym, a obudową.

Analizowane odpowiedzi sugerują różne problemy, które mogą wystąpić w silniku prądu stałego, jednak żadna z nich nie odnosi się właściwie do zidentyfikowanego stanu technicznego silnika. Pogorszenie stanu połączeń uzwojenia twornika w tabliczce zaciskowej mogłoby mieć wpływ na wydajność silnika, ale nie jest to głównym czynnikiem, który prowadzi do podwyższonej rezystancji E1-E2. Z kolei przebicie izolacji uzwojenia bocznikowego do obudowy jest poważnym problemem, który można zidentyfikować poprzez niskie wartości rezystancji między uzwojeniem a masą, co w tym przypadku nie miało miejsca, ponieważ pomiary wykazały wysokie wartości w tych punktach. Z kolei pogorszenie stanu izolacji między uzwojeniem szeregowym a obudową również nie znajduje potwierdzenia w analizowanych wynikach, które pokazują brak przebicia. Pojęcie zwarcia międzyzwojowego jest kluczowe, ponieważ jego skutki mogą prowadzić do znacznych strat mocy i przegrzewania się silnika. Często mylone są objawy zwarć z innymi rodzajami uszkodzeń, co może prowadzić do właściwego zdiagnozowania problemu. Ważne jest, aby w praktyce prowadzić regularne kontrole rezystancji uzwojeń oraz stosować się do wytycznych zawartych w normach branżowych, aby uniknąć nieprawidłowej diagnozy i niepotrzebnych kosztów napraw.

Pytanie 28

Którym przewodem należy wykonać przyłącze ziemne z sieci TN-C 230/400 V do budynku mieszkalnego?

A. B.

B. D.

C. A.

D. C.

Wybór niewłaściwego przewodu do wykonania przyłącza ziemnego w systemie TN-C może prowadzić do poważnych problemów związanych z bezpieczeństwem i niezawodnością instalacji elektrycznej. Przewody, które nie są ekranowane, takie jak te oznaczone jako A, C lub D, mogą nie zapewniać wystarczającej ochrony przed zakłóceniami elektromagnetycznymi, co w rezultacie może prowadzić do uszkodzenia urządzeń elektronicznych znajdujących się w budynku. W przypadku systemu TN-C, w którym przewód ochronny i neutralny są połączone, konieczne jest stosowanie przewodów, które mają odpowiednie właściwości elektryczne i mechaniczne. Niezastosowanie się do tych wymagań może skutkować zwiększonym ryzykiem porażenia prądem oraz obniżoną efektywnością instalacji uziemiającej. Często błędne wybory wynikają z niewystarczającej wiedzy na temat norm i przepisów dotyczących instalacji elektrycznych. Warto pamiętać, że przewody powinny być zgodne z normą PN-EN 60228, która określa wymagania dotyczące przewodów o różnej konstrukcji. Właściwy dobór materiałów jest fundamentalny dla zapewnienia nie tylko bezpieczeństwa, ale także trwałości i niezawodności całego systemu elektrycznego. Dlatego kluczowe jest, aby przed podjęciem decyzji o wyborze przewodu, dokładnie zrozumieć różnice pomiędzy ich właściwościami oraz zastosowaniem w praktyce.

Pytanie 29

Na podstawie charakterystyki M = f(s) silnika indukcyjnego przedstawionej na rysunku, określ przedział poślizgu dla pełnego zakresu pracy stabilnej maszyny.

A. s3 ÷ s4

B. 0 ÷ s3

C. 0 ÷ s1

D. s2 ÷ s4

Analizując dostępne odpowiedzi, można zauważyć, że niektóre z nich sugerują różne przedziały poślizgu, które nie odzwierciedlają rzeczywistej charakterystyki pracy silnika indukcyjnego. Odpowiedzi takie jak 0 ÷ s1 oraz s2 ÷ s4 nie uwzględniają kluczowych aspektów związanych z momentem obrotowym i jego zależnością od poślizgu. Przykładowo, przedział 0 ÷ s1 może sugerować, że silnik pracuje stabilnie w zakresie poślizgu, który jest zbyt mały, aby wywołać pełną reakcję momentu. W rzeczywistości, w tym zakresie silnik może nie osiągnąć wystarczającego momentu obrotowego wymagającego do efektywnej pracy. Podobnie, przedział s2 ÷ s4 obejmuje wartości, po których moment obrotowy spada, co oznacza, że silnik wchodzi w stan niestabilny. W praktyce, zrozumienie, że pełny zakres pracy stabilnej silnika indukcyjnego koncentruje się na przedziale od 0 do s3, jest kluczowe dla projektowania oraz analizy aplikacji z wykorzystaniem silników elektrycznych. Właściwe zrozumienie poślizgu i jego wpływu na wydajność silnika jest niezbędne do zapewnienia efektywności energetycznej i niezawodności systemów napędowych, co jest zgodne z normami branżowymi oraz dobrymi praktykami inżynieryjnymi.

Pytanie 30

Jakie urządzenie powinno być użyte do zasilania obwodu SELV z sieci 230 V, 50 Hz?

A. Dzielnikiem napięcia

B. Transformatorem bezpieczeństwa

C. Falownikiem

D. Autotransformatorem

Dzielniki napięcia, falowniki i autotransformatory nie nadają się do obwodów SELV z kilku powodów. Dzielnik napięcia to prosta konstrukcja, ale nie daje izolacji od źródła zasilania, co może narazić użytkowników na niebezpieczeństwo. Falowniki przekształcają prąd stały na zmienny, ale do obwodów SELV się nie nadają, bo nie mają odpowiedniej izolacji. Autotransformatory, mimo możliwości obniżania napięcia, też nie zapewniają izolacji, co czyni je zupełnie niewłaściwymi. Generalnie, jeśli myślimy o zasilaniu obwodów SELV, musimy stawiać na sprzęt, który przede wszystkim gwarantuje bezpieczeństwo i spełnia normy. Niestety, w przypadku tych trzech urządzeń to nie działa.

Pytanie 31

Która z wymienionych prac modernizacyjnych w instalacji elektrycznej niskiego napięcia wymaga zastosowania maszyny przedstawionej na ilustracji?

A. Przebudowa przyłącza napowietrznego.

B. Wykonanie instalacji elektrycznej natynkowej.

C. Wymiana przyłącza ziemnego.

D. Rozbudowa instalacji elektrycznej podłogowej.

Wymiana przyłącza ziemnego to zadanie, które wymaga precyzyjnych i głębokich wykopów, aby móc prawidłowo zainstalować nowe kable elektryczne. Maszyna przedstawiona na ilustracji, czyli koparka łańcuchowa, jest idealnym narzędziem do tego celu, ponieważ umożliwia wykopanie rowów o odpowiedniej głębokości i szerokości, co jest kluczowe dla zapewnienia bezpieczeństwa i funkcjonalności instalacji elektrycznej. Przykładowo, podczas wymiany przyłącza ziemnego, należy zachować szczególną ostrożność, aby unikać uszkodzenia istniejących instalacji podziemnych, takich jak rury wodociągowe czy gazowe. W standardach branżowych, takich jak PN-EN 50110, podkreśla się znaczenie dokładności i staranności w wykonywaniu takich prac, aby zminimalizować ryzyko awarii oraz zapewnić długotrwałość nowej instalacji. W praktyce, wykopy powinny być planowane z wyprzedzeniem, a teren powinien być odpowiednio oznakowany, co jest zgodne z dobrymi praktykami w dziedzinie bezpieczeństwa pracy i ochrony środowiska.

Pytanie 32

Jaką maksymalną wartość impedancji pętli zwarcia można zastosować w trójfazowym układzie elektrycznym o napięciu nominalnym 230/400 V, aby zapewnić skuteczność ochrony przeciwporażeniowej w przypadku uszkodzenia izolacji, gdy wyłączenie tego obwodu ma być realizowane przez instalacyjny wyłącznik nadprądowy C10?

A. 4,6 Ω

B. 2,3 Ω

C. 8,0 Ω

D. 7,7 Ω

Wybór wartości impedancji pętli zwarcia wyższej niż 2,3 Ω w kontekście zapewnienia skutecznej ochrony przeciwporażeniowej jest nieprawidłowy z kilku powodów. Po pierwsze, każda wartość impedancji, która przekracza tę wartość, skutkuje niższym prądem zwarciowym, co wydłuża czas wyłączenia zasilania przez wyłącznik nadprądowy. Dla przykładu, przy impedancji 4,6 Ω prąd zwarciowy wynosi jedynie około 87 A, co może spowodować, że wyłącznik C10 nie zareaguje wystarczająco szybko, co zwiększa ryzyko porażenia. Ponadto, wartość 7,7 Ω oraz 8,0 Ω stawia instalację w strefie ryzyka, gdyż czas wyłączenia może przekroczyć bezpieczne limity określone w normach, co jest sprzeczne z zasadami ochrony elektrycznej. Wartości te są również niezgodne z zaleceniami wynikającymi z dyrektyw unijnych i krajowych przepisów prawa budowlanego, które nakładają obowiązek przeprowadzenia analizy ryzyka oraz projektowania instalacji zgodnie z zasadami bezpieczeństwa. W praktyce, projektanci i wykonawcy powinni zawsze dążyć do zminimalizowania impedancji pętli zwarcia, aby zapewnić maksymalną ochronę użytkowników. Nieprzestrzeganie tej zasady może prowadzić do poważnych konsekwencji, zarówno dla użytkowników, jak i dla samej instalacji elektrycznej.

Pytanie 33

Na podstawie przedstawionej charakterystyki mechanicznej silnika elektrycznego można stwierdzić, że silnik ten

A. wykazuje przy rozruchu moment obrotowy równy znamionowemu.

B. rozbiega się przy biegu jałowym.

C. zwiększa prędkość obrotową wraz ze wzrostem momentu obrotowego.

D. wykazuje mały moment obrotowy podczas rozruchu.

W przypadku silników elektrycznych występuje wiele mylnych przekonań dotyczących ich charakterystyki mechanicznej, które mogą prowadzić do błędnych wniosków. Wiele osób może sądzić, że silnik zwiększa prędkość obrotową wraz ze wzrostem momentu obrotowego, co jest niezgodne z zasadą działania silników elektrycznych. Zasadnicze jest zrozumienie, że silniki elektryczne, zwłaszcza asynchroniczne, działają na zasadzie odwrotnej – przy wzroście momentu obrotowego prędkość obrotowa maleje. Często również błędnie interpretuje się moment obrotowy podczas rozruchu. Użytkownicy mogą mylić moment obrotowy z siłą napędową, zakładając, że silnik wykazuje wysoki moment obrotowy od samego początku. Jednak w rzeczywistości, silniki mają tendencję do wykazywania niskiego momentu obrotowego w momencie uruchomienia, co jest kluczowe dla ich stabilności i bezpieczeństwa. Dodatkowo, wiele osób ma problemy z pojęciem rozruchu silnika i jego zachowaniem w czasie biegu jałowego. Silnik, który rozbija się przy biegu jałowym, nie powinien mieć jednocześnie momentu obrotowego równemu znamionowemu, co jest kolejnym powszechnym błędem myślowym. Właściwe zrozumienie tych mechanizmów jest istotne dla efektywnego użycia silników elektrycznych w praktycznych zastosowaniach, co powinno być zgodne z dobrymi praktykami inżynieryjnymi oraz standardami branżowymi.

Pytanie 34

Którego z przedstawionych na rysunkach przyrządów pomiarowych należy użyć do sprawdzenia działania wyłącznika różnicowoprądowego w instalacji elektrycznej?

A. D.

B. A.

C. C.

D. B.

Wybór innego przyrządu pomiarowego niż miernik RCD do testowania wyłącznika różnicowoprądowego może prowadzić do poważnych problemów związanych z bezpieczeństwem elektrycznym. Inne urządzenia, takie jak multimetry czy analizatory zwarciowe, nie są przystosowane do symulacji warunków, które wyłącznik różnicowoprądowy ma za zadanie rozpoznać. Multimetry mogą mierzyć napięcie, prąd i opór, ale nie są w stanie wykryć różnicy między prądami fazowymi a neutralnymi, co jest kluczowe dla działania wyłączników różnicowoprądowych. Użycie niewłaściwego narzędzia może prowadzić do fałszywych wyników, co w przypadku urządzeń ochronnych stwarza ryzyko wypadków związanych z porażeniem prądem. Ponadto, wiele osób myli funkcję wyłącznika różnicowoprądowego z innymi urządzeniami, takimi jak bezpieczniki, co prowadzi do poważnych nieporozumień. Wyłączniki różnicowoprądowe są zaprojektowane, aby natychmiast reagować na różnice w prądzie, podczas gdy inne urządzenia pomiarowe mogą nie być w stanie wykryć tak szybkich zmian. Dlatego niezwykle istotne jest stosowanie odpowiednich narzędzi, aby zapewnić skuteczną ochronę przed porażeniem prądem oraz spełnić wymogi branżowych standardów bezpieczeństwa.

Pytanie 35

Na rysunku przedstawiono schemat układu pomiarowego w obwodzie sterowania silnika zasilanego napięciem 230/400 V o częstotliwości 50 Hz. Po naciśnięciu przycisku S3 stycznik K2 oraz silnik (który powinien zostać załączony przez styki główne stycznika K2) nie działają. Wskazania woltomierzy: V1: U=0 V; V2: U=230 V; V3: U=0 V oznaczają uszkodzenie:

A. przycisku S3

B. styków pomocniczych K2

C. cewki stycznika K2

D. styków pomocniczych K1

Wybór przycisku S3 jako przyczyny problemu w obwodzie sterowania silnikiem nie jest uzasadniony, gdyż wskazania woltomierzy nie sugerują jego uszkodzenia. Przycisk S3 byłby odpowiedzialny za rozpoczęcie obwodu, ale zasilanie dochodzi do styków pomocniczych K1, co wyklucza jego awarię. W kontekście cewki stycznika K2, brak zasilania na V3 wskazuje na inne źródło problemu, nie samą cewkę. Cewka mogłaby być uszkodzona, gdyby na niej występowało napięcie, co nie ma miejsca, dlatego przypisanie uszkodzenia cewki K2 bezpośrednio do wyników pomiarów jest błędne. Podobnie twierdzenie o uszkodzeniu styków pomocniczych K2 również jest mylące, ponieważ wskazania V2 sugerują, że zasilanie jest obecne. Błędy te często wynikają z niedostatecznego zrozumienia roli poszczególnych komponentów w obwodzie oraz zależności między nimi. W praktyce ważne jest, aby zrozumieć, jak obwody sterowania funkcjonują, a także jak poprawnie interpretować wyniki pomiarów, co jest kluczowe dla diagnostyki i naprawy systemów elektrycznych.

Pytanie 36

Podczas pomiaru rezystancji izolacji przewodów, jakie napięcie testowe jest zazwyczaj stosowane dla obwodów o napięciu znamionowym 230 V?

A. 500 V

B. 750 V

C. 230 V

D. 100 V

Pomiar rezystancji izolacji jest kluczowym krokiem w ocenie stanu technicznego instalacji elektrycznych. Dla obwodów o napięciu znamionowym 230 V zaleca się stosowanie napięcia testowego 500 V. Wybór tego napięcia wynika z norm i standardów, które nakładają wymogi dotyczące minimalnej wartości napięcia testowego, aby zapewnić wiarygodne wyniki pomiarów. Rozporządzenia takie jak PN-HD 60364-6:2016-07 wskazują, że dla obwodów o napięciu znamionowym do 500 V, napięcie testowe powinno wynosić 500 V. Zastosowanie wyższego napięcia testowego niż napięcie znamionowe jest konieczne, aby wykryć ewentualne uszkodzenia izolacji, które mogą pojawić się w warunkach rzeczywistej eksploatacji. Dzięki temu można zidentyfikować miejsca, gdzie izolacja może być osłabiona, co pozwala na podjęcie kroków naprawczych przed wystąpieniem awarii. To podejście jest powszechnie stosowane w branży, zapewniając bezpieczeństwo i niezawodność instalacji elektrycznej.

Pytanie 37

Zgodnie z zasadami przestrzegania tajemnicy zawodowej i tajemnicy przedsiębiorstwa, pracownik nie ujawnia informacji

A. zawartych w regulaminie pracy i materiałach promocyjnych.

B. mających wartość reklamową i technologiczną przedsiębiorstwa.

C. mających wartość gospodarczą i poufną przedsiębiorstwa.

D. zawartych w umowie o pracę i kodeksie pracy.

W tym zadaniu łatwo wpaść w pułapkę myślenia, że „tajemnica” to po prostu wszystko, co firma gdzieś zapisze w dokumentach. Tymczasem kluczowe jest nie to, gdzie informacja jest zapisana, tylko czy ma wartość gospodarczą i czy jest faktycznie poufna. Treść umowy o pracę czy ogólne zapisy kodeksu pracy nie są co do zasady tajemnicą przedsiębiorstwa – to są dokumenty o charakterze prawnym, często w dużej części ustandaryzowane, dostępne dla każdej osoby zatrudnionej, a kodeks pracy jest w ogóle aktem publicznym. Oczywiście pewne szczegóły indywidualnej umowy (np. wysokość premii) mogą być objęte dyskrecją, ale to nie jest klasyczna „tajemnica przedsiębiorstwa” w rozumieniu przepisów o nieuczciwej konkurencji, tylko raczej kwestia kultury organizacyjnej i ochrony danych osobowych. Podobnie regulamin pracy ma charakter wewnętrznego aktu normatywnego, ale z założenia jest dostępny dla całej załogi i często omawiany np. przy szkoleniach BHP. Materiały promocyjne są z definicji przeznaczone do szerokiego upubliczniania, więc nie mogą być traktowane jako poufne – przeciwnie, firma chce, żeby trafiły do jak największej liczby odbiorców. Typowy błąd myślowy polega na utożsamianiu „ważnych dla firmy dokumentów” z „tajemnicą przedsiębiorstwa”. To, że coś jest dla zakładu istotne organizacyjnie czy wizerunkowo, nie znaczy automatycznie, że ma specyficzną wartość gospodarczą wynikającą z nieujawnienia tego konkurencji. Równie mylące jest skupianie się na samej „wartości reklamowej” informacji. Reklama ma przyciągać klientów, więc z założenia jest publiczna. Nawet jeśli firma inwestuje duże środki w kampanię marketingową, to same treści reklamowe, slogany czy ulotki nie stanowią tajemnicy – tajemnicą może być co najwyżej strategia marketingowa, analiza rynku, dane o skuteczności kampanii, czyli znowu to, co jest poufne i daje przewagę. Sformułowanie „wartość technologiczna” też bywa mylące – nie każda informacja o technologii jest tajemnicą, bo część rozwiązań jest opisana w katalogach, instrukcjach producenta czy normach technicznych. Tajemnicą będą dopiero te elementy technologii, które są niejawne, opracowane przez firmę i realnie wpływają na jej pozycję na rynku. Dlatego poprawne podejście polega na rozumieniu tajemnicy przedsiębiorstwa jako połączenia trzech cech: poufność, wartość gospodarcza i świadome działania firmy, żeby tę poufność utrzymać. Bez tego łatwo przecenić rangę zwykłych dokumentów i niedocenić prawdziwie wrażliwych informacji, z którymi ma się do czynienia w codziennej pracy technicznej.

Pytanie 38

Przewodem o jakim przekroju powinno się wykonać obwody gniazd wtyczkowych w instalacji mieszkaniowej podtynkowej?

A. 1,5 mm 2

B. 4 mm 2

C. 2,5 mm 2

D. 1 mm 2

Prawidłowy dobór przekroju 2,5 mm² dla obwodów gniazd wtyczkowych w instalacji mieszkaniowej podtynkowej wynika z przyjętych w branży norm i dobrych praktyk projektowych. W typowych instalacjach domowych obwody gniazdowe są zabezpieczane wyłącznikami nadprądowymi B16, czyli na prąd znamionowy 16 A. Dla takiego prądu obciążenia standardem jest właśnie przewód miedziany o przekroju 2,5 mm² ułożony pod tynkiem. Zapewnia on odpowiednią obciążalność długotrwałą, ograniczenie spadku napięcia oraz bezpieczeństwo cieplne przewodu. Przy obciążeniu rzędu kilku kilowatów (czajnik, pralka, zmywarka, odkurzacz, czasem kilka urządzeń jednocześnie) cieńszy przewód mógłby się nadmiernie nagrzewać, co w dłuższej perspektywie zwiększa ryzyko uszkodzenia izolacji, a nawet pożaru. Moim zdaniem warto to zapamiętać bardzo praktycznie: oświetlenie – 1,5 mm², gniazda – 2,5 mm², większe odbiorniki stałe (np. płyta indukcyjna) – jeszcze większe przekroje, dobierane z obliczeń. Dla gniazd nie chodzi tylko o sam prąd, ale też o długość linii i spadek napięcia. Normy i wytyczne (np. PN-HD 60364) wymagają, żeby spadek napięcia w obwodach końcowych był ograniczony, a większy przekrój przewodu pomaga ten warunek spełnić. W praktyce instalator, projektując obwód gniazd w mieszkaniu, przyjmuje przewód miedziany YDYp 3×2,5 mm² w tynku, zabezpieczony B16. To jest dziś taki „złoty standard” w budownictwie mieszkaniowym. Stosowanie mniejszego przekroju do gniazd zwykłego użytku uznaje się za niezgodne z zasadami sztuki instalatorskiej, a większego – zwykle nie ma sensu ekonomicznego i montażowego, chyba że z konkretnych powodów projektowych. W dobrze zrobionej instalacji przekrój 2,5 mm² daje rozsądny kompromis między bezpieczeństwem, trwałością i kosztem.

Pytanie 39

W trakcie eksploatacji typowej instalacji z żarowym źródłem światła zauważono po kilku minutach pracy częste zmiany natężenia oświetlenia (miganie światła). Najbardziej prawdopodobną przyczyną usterki jest

A. zawilgocona izolacja przewodów zasilających.

B. zwarcie pomiędzy przewodem ochronnym i neutralnym.

C. zwarcie pomiędzy przewodem fazowym i neutralnym.

D. wypalenie styków w łączniku.

Wiele osób, widząc miganie światła, od razu myśli o jakimś poważnym zwarciu albo o zawilgoconej instalacji. To taki dość naturalny, ale jednak błędny odruch. Zawilgocona izolacja przewodów zasilających zwykle objawia się upływami prądu, zadziałaniem zabezpieczeń różnicowoprądowych, przebiciem do ziemi, a nie delikatnym, rytmicznym miganiem pojedynczej żarówki po kilku minutach pracy. Przy realnym zawilgoceniu mamy raczej problem z izolacją, korozją złącz, wilgocią w puszkach, co kończy się albo wyłączeniem obwodu, albo bardzo wyraźnym iskrzeniem i nagrzewaniem, a nie takim subtelnym przygasaniem. Zwarcie pomiędzy przewodem fazowym i neutralnym to już sytuacja awaryjna wysokiego kalibru. W normalnej, zabezpieczonej instalacji natychmiast zadziała bezpiecznik nadprądowy lub wyłącznik instalacyjny, bo prąd zwarciowy jest wielokrotnie wyższy od prądu znamionowego. Objawem jest wyłączenie obwodu, huk, czasem błysk, a nie to, że żarówka sobie czasem mignie i dalej świeci. Gdyby naprawdę było zwarcie między L a N, obwód po prostu by nie działał, bo zabezpieczenie by odpadło. Podobnie ze zwarciem pomiędzy przewodem ochronnym i neutralnym – w poprawnie wykonanej instalacji TN-S lub TN-C-S takie zwarcie może powodować różne skutki w zależności od miejsca, ale na pewno nie będzie to tylko lekkie miganie światła po kilku minutach pracy. Najczęściej skończy się to zadziałaniem wyłącznika różnicowoprądowego albo powstaniem niebezpiecznych prądów błądzących, co jest poważną usterką z punktu widzenia ochrony przeciwporażeniowej. Typowym błędem myślowym jest tu szukanie przyczyny w „wielkich awariach” zamiast w zwykłym, zużytym elemencie aparatury – łączniku, jego stykach lub luźnym połączeniu. W praktyce serwisowej zawsze zaczyna się od sprawdzenia najprostszych, mechanicznych przyczyn: styków, zacisków, łączników, oprawek. To one najczęściej powodują spadki napięcia, iskrzenie kontaktów i właśnie takie miganie, a nie jakieś dramatyczne zwarcia w przewodach czy zawilgocenia całej instalacji.

Pytanie 40

Którą charakterystykę czasowo-prądową powinien mieć nadprądowy wyłącznik instalacyjny odpowiedni do zastąpienia bezpiecznika o wkładce topikowej gF?

A. Charakterystykę C

B. Charakterystykę D

C. Charakterystykę K

D. Charakterystykę B

Przy doborze wyłącznika nadprądowego jako zamiennika dla bezpiecznika topikowego gF kluczowe jest porównanie charakterystyk czasowo‑prądowych, a nie tylko samego prądu znamionowego. Wkładka gF jest wkładką pełnozakresową, stosunkowo szybką, przeznaczoną głównie do ochrony przewodów i standardowych odbiorników, bez dużych prądów rozruchowych. Z tego powodu jej naturalnym odpowiednikiem jest wyłącznik instalacyjny o charakterystyce B. Wybór charakterystyki C, D lub K wynika często z myślenia: „im większa litera, tym mocniejszy i lepszy wyłącznik”, co jest dość typowym, ale mylącym uproszczeniem. Charakterystyka C jest przewidziana dla obwodów z umiarkowanymi prądami rozruchowymi, np. małe silniki, transformatory, urządzenia z dużą pojemnością wejściową. Człon elektromagnetyczny zadziała zwykle przy 5–10·In, więc przy tym samym prądzie znamionowym wyłącznik C pozwala na większe prądy rozruchowe niż B. W instalacji, gdzie wcześniej pracowała wkładka gF, zastosowanie C może spowodować, że przy zwarciu o niezbyt dużym prądzie wyłącznik nie zadziała wystarczająco szybko, co może pogorszyć warunki ochrony przeciwporażeniowej i termicznej przewodów. Jeszcze dalej idzie charakterystyka D, stosowana do silników o ciężkim rozruchu, transformatorów mocy, urządzeń spawalniczych. Tam wymagany jest bardzo duży prąd do zadziałania członu elektromagnetycznego (10–20·In). W typowej instalacji oświetleniowo‑gniazdowej taki wyłącznik może w ogóle nie zadziałać przy zwarciu o stosunkowo niewielkim prądzie zwarciowym, bo prąd zwarciowy nie osiągnie progu elektromagnetycznego. Z mojego doświadczenia wynika, że użycie charakterystyki D „na wszelki wypadek”, żeby nie wyłączało przy rozruchu, bywa spotykanym, ale bardzo złą praktyką, jeśli nie jest poparte obliczeniami pętli zwarcia. Charakterystyka K jest przeznaczona głównie do ochrony obwodów silnikowych i odbiorników indukcyjnych, gdzie występują krótkotrwałe, ale wysokie prądy rozruchowe. Ma ona specyficzny przebieg czasowo‑prądowy, który lepiej toleruje prądy rozruchowe, a jednocześnie zapewnia odpowiednią ochronę termiczną uzwojeń silników. Nie jest to zamiennik dla szybkiej wkładki gF w zwykłych obwodach instalacyjnych. Dobieranie K w miejsce gF tylko dlatego, że „jest bardziej przemysłowa” mija się z celem i może spowodować niewystarczającą szybkość wyłączenia przy zwarciach. Podsumowując, błędne odpowiedzi wynikają zwykle z ignorowania zależności między charakterystyką czasowo‑prądową a rodzajem chronionego obwodu. Dobrą praktyką jest, żeby przy zastępowaniu wkładki gF w zwykłej instalacji odbiorczej wybierać charakterystykę B, zachować tę samą wartość prądu znamionowego i sprawdzić spełnienie wymagań norm PN‑HD 60364 dotyczących czasu samoczynnego wyłączenia zasilania oraz doboru przekrojów przewodów.

Rozpocznij nowy egzamin

Powrót do strony głównej
