Przewodem o jakim przekroju powinno się wykonać obwody gniazd wtyczkowych w instalacji mieszkaniowej podtynkowej?
A. 1,5 mm 2
B. 1 mm 2
C. 2,5 mm 2
Twoja odpowiedź
D. 4 mm 2
Poprawna odpowiedź. Prawidłowy dobór przekroju 2,5 mm² dla obwodów gniazd wtyczkowych w instalacji mieszkaniowej podtynkowej wynika z przyjętych w branży norm i dobrych praktyk projektowych. W typowych instalacjach domowych obwody gniazdowe są zabezpieczane wyłącznikami nadprądowymi B16, czyli na prąd znamionowy 16 A. Dla takiego prądu obciążenia standardem jest właśnie przewód miedziany o przekroju 2,5 mm² ułożony pod tynkiem. Zapewnia on odpowiednią obciążalność długotrwałą, ograniczenie spadku napięcia oraz bezpieczeństwo cieplne przewodu. Przy obciążeniu rzędu kilku kilowatów (czajnik, pralka, zmywarka, odkurzacz, czasem kilka urządzeń jednocześnie) cieńszy przewód mógłby się nadmiernie nagrzewać, co w dłuższej perspektywie zwiększa ryzyko uszkodzenia izolacji, a nawet pożaru. Moim zdaniem warto to zapamiętać bardzo praktycznie: oświetlenie – 1,5 mm², gniazda – 2,5 mm², większe odbiorniki stałe (np. płyta indukcyjna) – jeszcze większe przekroje, dobierane z obliczeń. Dla gniazd nie chodzi tylko o sam prąd, ale też o długość linii i spadek napięcia. Normy i wytyczne (np. PN-HD 60364) wymagają, żeby spadek napięcia w obwodach końcowych był ograniczony, a większy przekrój przewodu pomaga ten warunek spełnić. W praktyce instalator, projektując obwód gniazd w mieszkaniu, przyjmuje przewód miedziany YDYp 3×2,5 mm² w tynku, zabezpieczony B16. To jest dziś taki „złoty standard” w budownictwie mieszkaniowym. Stosowanie mniejszego przekroju do gniazd zwykłego użytku uznaje się za niezgodne z zasadami sztuki instalatorskiej, a większego – zwykle nie ma sensu ekonomicznego i montażowego, chyba że z konkretnych powodów projektowych. W dobrze zrobionej instalacji przekrój 2,5 mm² daje rozsądny kompromis między bezpieczeństwem, trwałością i kosztem.
Pytanie 2
Która z przedstawionych wkładek bezpiecznikowych wymaga przy wymianie zastosowania uchwytu izolacyjnego pokazanego na rysunku?
D.
Twoja odpowiedź
C.
A.
B.
Poprawna odpowiedź. Wkładka bezpiecznikowa oznaczona jako 'D.' jest wkładką typu NH, która ze względu na swoje rozmiary oraz sposób montażu wymaga użycia uchwytu izolacyjnego podczas wymiany. Użycie uchwytu izolacyjnego jest kluczowym elementem praktyk bezpieczeństwa, szczególnie w kontekście zapewnienia ochrony przed porażeniem elektrycznym. Wkładki typu NH są powszechnie stosowane w instalacjach elektrycznych o wyższych wartościach prądowych, co czyni je odpowiednimi do zabezpieczania obwodów w obiektach przemysłowych. Przy wymianie takich wkładek, uchwyt izolacyjny umożliwia użytkownikowi bezpieczne manewrowanie elementami, minimalizując ryzyko kontaktu z elementami pod napięciem. Przykładowo, w sytuacjach awaryjnych, kiedy konieczna jest natychmiastowa wymiana bezpiecznika, stosowanie uchwytu izolacyjnego pozwala na uniknięcie wypadków oraz zapewnia zgodność z normami PN-EN 60947, które regulują zasady bezpieczeństwa w instalacjach elektrycznych. Warto zaznaczyć, że ignorowanie tego środka ostrożności może prowadzić do poważnych wypadków, dlatego zrozumienie tego zagadnienia jest kluczowe dla każdego specjalisty w dziedzinie elektrotechniki.
Pytanie 3
Jaką wielkość fizyczną w układzie pracy silnika elektrycznego mierzy się przyrządem przedstawionym na rysunku?
A. Prędkość obrotową.
B. Moment rozruchowy.
C. Prąd pobierany z sieci.
Poprawna odpowiedź
D. Rezystancję izolacji.
Twoja odpowiedź
Niepoprawna odpowiedź. Odpowiedzi takie jak 'Rezystancję izolacji', 'Moment rozruchowy' oraz 'Prędkość obrotową' są niepoprawne, ponieważ w kontekście działania cęgowego miernika prądu żadne z tych pomiarów nie są możliwe do wykonania przy pomocy tego konkretnego przyrządu. Mierzenie rezystancji izolacji wymaga zastosowania specjalnych przyrządów, takich jak megametry, które działają na zupełnie innej zasadzie, stosując wysokie napięcie do pomiaru stanu izolacji przewodów. Moment rozruchowy to parametr, który określa siłę, z jaką silnik elektryczny zaczyna działać, jednak nie można go zmierzyć bezpośrednio przy pomocy cęgowego miernika prądu, gdyż wymaga on analizy dynamiki pracy silnika w czasie rozruchu oraz znajomości charakterystyki silnika. Prędkość obrotowa, z kolei, jest mierzona za pomocą tachometrów lub enkoderów, które bezpośrednio monitorują ruch obrotowy elementów silnika. Właściwe zrozumienie funkcji różnych przyrządów pomiarowych jest kluczowe dla efektywnej diagnostyki i konserwacji urządzeń elektrycznych. Błędem jest więc mylenie ich zastosowań oraz zakładanie, że jeden przyrząd może zastąpić inne w pomiarach, co może prowadzić do błędnych wniosków i decyzji w zakresie obsługi systemów elektrycznych.
Pytanie 4
Zidentyfikuj uszkodzenie jednofazowego transformatora redukującego napięcie, jeśli jego znamionowa przekładnia napięciowa wynosi 5, a zmierzone w trybie jałowym napięcia na uzwojeniu pierwotnym i wtórnym wyniosły odpowiednio 230 V oraz 460 V?
A. Zwarcie w uzwojeniu pierwotnym
Twoja odpowiedź
B. Przerwa w uzwojeniu wtórnym
C. Przerwa w uzwojeniu pierwotnym
D. Zwarcie w uzwojeniu wtórnym
Poprawna odpowiedź. Zwarcie w uzwojeniu pierwotnym transformatora obniżającego napięcie powoduje, że przy braku obciążenia (stan jałowy) napięcie na uzwojeniu pierwotnym nie może osiągnąć wartości znamionowej. W przypadku transformatora o przekładni napięciowej wynoszącej 5, napięcie wtórne powinno wynosić pięć razy mniejsze niż pierwotne, czyli przy napięciu 230 V na uzwojeniu pierwotnym, napięcie wtórne powinno wynosić 46 V. Jednak w omawianym przypadku zmierzono napięcia 230 V i 460 V, co sugeruje, że doszło do zwarcia w uzwojeniu pierwotnym. Takie uszkodzenie może prowadzić do znacznego wzrostu prądu, co jest niebezpieczne dla transformatora, a także dla sieci zasilającej. W praktyce, w celu weryfikacji stanu uzwojeń, stosuje się pomiary impedancji oraz testy napięciowe, które są zgodne z normami IEC i ANSI. W przypadku stwierdzenia zwarcia, konieczne jest szybkie odłączenie zasilania i przeprowadzenie naprawy oraz wymiany uszkodzonych elementów, aby przywrócić prawidłowe funkcjonowanie transformatora.
Pytanie 5
Jaki stopień ochrony powinien posiadać silnik trójfazowy eksploatowany w pomieszczeniu narażonym na wybuch?
A. IP00
B. IP56
Twoja odpowiedź
C. IP34
D. IP11
Poprawna odpowiedź. Stopień ochrony IP56 oznacza, że urządzenie jest całkowicie chronione przed kurzem oraz odporne na silne strumienie wody. W kontekście silnika trójfazowego pracującego w pomieszczeniu zagrożonym wybuchem, taki stopień ochrony jest kluczowy, ponieważ zanieczyszczenia i wilgoć mogą negatywnie wpływać na jego wydajność oraz bezpieczeństwo. W przypadku zastosowań w strefach Ex, gdzie występują substancje łatwopalne, zgodność z normami takimi jak ATEX czy IECEx staje się obowiązkowa. Zastosowanie silnika z odpowiednim stopniem ochrony, jak IP56, minimalizuje ryzyko uszkodzeń oraz potencjalnych wybuchów. Przykładem może być użycie takich silników w przemysłach chemicznych, gdzie nie tylko trzeba dbać o bezpieczeństwo, ale także o ciągłość procesów produkcyjnych. Warto również pamiętać o regularnych przeglądach technicznych, które pozwalają na wczesne wykrywanie ewentualnych problemów związanych z ochroną przed pyłem i wodą.
Pytanie 6
Jakie środki ochrony przed porażeniem stosuje się w przypadku dotyku bezpośredniego w urządzeniach pracujących do 1 kV?
A. Izolacja elektryczna obwodu pojedynczego odbiornika.
B. Automatyczne odłączenie zasilania.
Twoja odpowiedź
C. Wykorzystanie izolacji podwójnej lub wzmocnionej.
D. Usytuowanie części czynnych poza zasięgiem dłoni.
Poprawna odpowiedź
Niepoprawna odpowiedź. Separacja elektryczna obwodu pojedynczego odbiornika, mimo że jest praktyką stosowaną w niektórych aplikacjach, nie jest wystarczającą metodą ochrony przed dotykiem bezpośrednim. W rzeczywistości, ta technika skupia się na oddzieleniu obwodów, co może zredukować ryzyko zwarcia, ale nie eliminuje go całkowicie w kontekście kontaktu z częściami czynymi. Samoczynne wyłączenie zasilania jest ważnym mechanizmem zabezpieczającym, jednak polega na detekcji awarii, co oznacza, że może nie zadziałać w przypadku natychmiastowego kontaktu z prądem przed jego wyłączeniem. Zastosowanie izolacji podwójnej lub izolacji wzmocnionej z pewnością zwiększa bezpieczeństwo, ale również w tym przypadku nie gwarantuje ono, że użytkownik nie będzie miał dostępu do części czynnych. Kiedy myślimy o zagrożeniach związanych z porażeniem prądem, kluczowe jest zrozumienie, że każda z tych metod ma swoje ograniczenia. Mylne jest zakładanie, że jedna strategia może w pełni zabezpieczyć użytkowników. W kontekście projektowania instalacji elektrycznych, należy zawsze dążyć do zastosowania kombinacji różnych środków ochrony, zapewniając kompleksowe podejście do bezpieczeństwa, co jest zgodne z normami takimi jak PN-EN 61140, które nakładają obowiązek stosowania wielu warstw ochrony dla minimalizacji ryzyka.
Pytanie 7
Jaką czynność powinno się wykonać podczas pomiaru rezystancji uzwojeń stojana oraz rezystancji izolacji silnika trójfazowego w celu zlokalizowania uszkodzeń?
A. Podłączyć napięcie zasilające
B. Otworzyć łącznik załączający silnik
Twoja odpowiedź
C. Zewrzeć zaciski silnika z zaciskiem ochronnym
D. Obciążyć silnik momentem znamionowym
Poprawna odpowiedź. Jak dla mnie, otwarcie łącznika przed pomiarem rezystancji uzwojeń w silniku trójfazowym to bardzo ważny krok. Dzięki temu unikamy poważnych uszkodzeń sprzętu, a także dbamy o swoje bezpieczeństwo podczas testów. Kiedy łącznik jest otwarty, można spokojnie zmierzyć rezystancję uzwojeń, co jest kluczowe, żeby ocenić stan ich izolacji i wychwycić ewentualne zwarcia międzyzwojowe. Warto wiedzieć, że takie praktyki są potwierdzone przez normy jak IEC 60034-1, które mocno podkreślają, że trzeba mieć bezpieczny dostęp do obwodów przed rozpoczęciem pomiarów. Otwarcie łącznika to także zabezpieczenie przed przypadkowym uruchomieniem silnika, co mogłoby prowadzić do nieprzyjemnych sytuacji. Pamiętaj, żeby używać odpowiednich narzędzi, jak megohmometr, do pomiaru rezystancji izolacji. To pozwoli uzyskać dokładne wyniki i ocenić stan izolacji. Regularne przeglądy silników w zakładach przemysłowych to najlepszy sposób na wczesne wykrywanie usterek i lepsze zarządzanie kosztami eksploatacji.
Pytanie 8
Jaki parametr transformatora zmieni się, gdy podczas jego przezwajania w uzwojeniu wtórnym użyto drutu nawojowego o mniejszej średnicy?
A. Przekładnia zwojowa
B. Straty w rdzeniu
C. Straty w uzwojeniu
Twoja odpowiedź
D. Przekładnia napięciowa
Poprawna odpowiedź. Wybór odpowiedzi dotyczącej strat w uzwojeniu jest słuszny, ponieważ zastosowanie drutu nawojowego o mniejszej średnicy w uzwojeniu wtórnym transformatora prowadzi do zwiększenia oporu elektrycznego tego uzwojenia. Mniejsza średnica drutu przekłada się na większą rezystancję, co w konsekwencji powoduje większe straty energii w postaci ciepła. Zgodnie z zasadą Joule'a, straty te są proporcjonalne do kwadratu prądu oraz oporu (P=I²R). W praktyce, większe straty w uzwojeniu mogą prowadzić do obniżenia efektywności transformatora, a w skrajnych przypadkach do przegrzewania się uzwojeń, co negatywnie wpływa na jego trwałość i bezpieczeństwo eksploatacji. Ważne jest, aby projektując uzwojenia transformatora, stosować materiały o odpowiednich parametrach, które zminimalizują straty energii, co jest zgodne z najlepszymi praktykami branżowymi, takimi jak normy IEC 60076 dotyczące transformatorów.
Pytanie 9
Wybierz odpowiedni wyłącznik nadprądowy do ochrony przed przeciążeniem w obwodzie jednofazowym o napięciu znamionowym 230 V, z którego jednocześnie będą zasilane grzejnik oporowy o mocy nominalnej 2 kW oraz chłodziarka o mocy nominalnej 560 W i współczynniku mocy cos ? = 0,7?
A. B16
Twoja odpowiedź
B. B10
C. C10
D. C20
Poprawna odpowiedź. Wybranie wyłącznika nadprądowego B16 jest prawidłowe, ponieważ zapewnia on odpowiednią ochronę dla obwodu jednofazowego o napięciu znamionowym 230 V, w którym zasilane są grzejnik oporowy o mocy 2 kW oraz chłodziarka o mocy 560 W. Łączna moc obciążenia wynosi 2 kW + 0,56 kW = 2,56 kW. Aby obliczyć prąd, możemy skorzystać z wzoru I = P / U, gdzie P to moc, a U to napięcie. Prąd obliczamy: I = 2560 W / 230 V = 11,13 A. Wobec powyższego, wyłącznik B16, który ma nominalny prąd 16 A, jest odpowiedni, ponieważ pozostawia wystarczający margines na przypadkowe przeciążenia. Zastosowanie wyłącznika z wyższym prądem, jak C20, może prowadzić do braku ochrony przed przeciążeniem, co z kolei naraża instalację na uszkodzenia. W praktyce, wyłącznik B16 jest standardowo stosowany w obwodach z urządzeniami o podobnych parametrach, co potwierdzają normy PN-EN 60898, które precyzują zasady doboru zabezpieczeń. Zastosowanie wyłącznika o zbyt wysokim prądzie znamionowym mogłoby prowadzić do uszkodzeń urządzeń zasilanych w wyniku braku odpowiedniej ochrony w przypadku zwarcia lub przeciążenia.
Pytanie 10
Czas pomiędzy kolejnymi kontroli oraz próbami instalacji elektrycznych w budynkach użyteczności zbiorowej nie powinien przekraczać
A. 5 lat
Twoja odpowiedź
B. 2 lata
C. 3 lata
D. 1 rok
Poprawna odpowiedź. Odpowiedź 5 lat jest poprawna, ponieważ zgodnie z przepisami prawa budowlanego oraz normami dotyczącymi instalacji elektrycznych, szczególnie w kontekście budynków zamieszkania zbiorowego, okres między kolejnymi sprawdzeniami nie powinien przekraczać 5 lat. Regularne kontrole są kluczowe dla zapewnienia bezpieczeństwa mieszkańców oraz prawidłowego funkcjonowania instalacji. Przykładowo, w Polskim prawie budowlanym oraz normach PN-IEC 60364-6, podkreśla się konieczność przeprowadzania okresowych przeglądów przez wykwalifikowanych specjalistów, co pozwala na wczesne wykrywanie ewentualnych usterek czy niezgodności z obowiązującymi standardami. W dłuższej perspektywie zaniedbania w tym zakresie mogą prowadzić do poważnych awarii, a także zagrożeń dla życia i zdrowia ludzi oraz mienia. Dobrym przykładem praktycznych zastosowań jest wprowadzenie systemu zarządzania, który przypomina o nadchodzących kontrolach, co zwiększa efektywność i bezpieczeństwo eksploatacji budynków.
Pytanie 11
Jakie będą konsekwencje zasilenia silnika asynchronicznego, którego znamionowa częstotliwość napięcia stojana wynosi 50 Hz, z sieci o częstotliwości 60 Hz?
A. Zmniejszenie prędkości obrotowej wirnika silnika
B. Uszkodzenie wirnika silnika
C. Zwiększenie prędkości obrotowej wirnika silnika
Twoja odpowiedź
D. Nawrót wirnika silnika
Poprawna odpowiedź. Zwiększenie prędkości obrotowej wirnika silnika asynchronicznego zasilanego napięciem o częstotliwości 60 Hz w porównaniu do znamionowej częstotliwości 50 Hz jest wynikiem zjawiska zwanego poślizgiem. W przypadku silników asynchronicznych prędkość obrotowa wirnika jest zawsze niższa od prędkości synchronicznej, która zależy od częstotliwości zasilania oraz liczby par biegunów. Wzór na prędkość synchroniczną jest następujący: n_s = (120 * f) / P, gdzie n_s to prędkość synchroniczna w obrotach na minutę (RPM), f to częstotliwość zasilania w hercach, a P to liczba par biegunów. W przypadku zasilania 60 Hz, prędkość synchroniczna wzrośnie, co skutkuje wzrostem prędkości obrotowej wirnika. Praktycznie, dla silnika z dwiema parami biegunów zasilanego z sieci 50 Hz, prędkość będzie wynosić 1200 RPM, natomiast przy 60 Hz wzrośnie do 1440 RPM. Takie zjawisko może być wykorzystywane w aplikacjach, gdzie wymagana jest większa prędkość obrotowa, jednak należy pamiętać o możliwych konsekwencjach, takich jak zwiększone straty cieplne i ryzyko uszkodzenia silnika. W przemyśle standardem jest dostosowywanie zasilania do znamionowych parametrów silnika w celu zapewnienia jego długowieczności i efektywności.
Pytanie 12
Którym z przedstawionych na rysunkach aparatów należy zabezpieczyć obwód piekarnika elektrycznego jednofazowego o mocy 3 kW zasilanego napięciem 230 V?
B.
Twoja odpowiedź
D.
A.
C.
Poprawna odpowiedź. Wybór aparatu zabezpieczającego dla obwodu piekarnika elektrycznego o mocy 3 kW zasilanego napięciem 230 V jest kluczową decyzją w kontekście bezpieczeństwa i efektywności działania instalacji elektrycznej. W tym przypadku, wartość prądu obciążenia wynosi około 13 A, co oznacza, że odpowiedni aparat zabezpieczający powinien mieć nominalny prąd większy niż ten, aby mógł skutecznie chronić obwód przed przeciążeniem i zwarciem. Aparat B, z nominalnym prądem 16 A, spełnia te wymagania, zapewniając odpowiedni margines bezpieczeństwa. Zastosowanie aparatu zbyt niskim nominalnym prądem prowadziłoby do częstych wyłączeń w przypadku normalnej pracy piekarnika, co mogłoby być uciążliwe. Z drugiej strony, aparat zbyt wysokim prądem nominalnym może nie zareagować na niebezpieczne warunki, takie jak zwarcie, co zwiększa ryzyko uszkodzenia urządzeń lub pożaru. To podkreśla znaczenie dobrego doboru zabezpieczeń zgodnie z normą PN-IEC 60947-2, która reguluje dobór aparatów zabezpieczających. Prawidłowy dobór aparatu nie tylko zapewnia bezpieczeństwo, ale również wydajność energetyczną, co jest istotne w kontekście rosnących kosztów energii.
Pytanie 13
Który z podanych przewodów powinien zostać wybrany w celu zastąpienia uszkodzonego przewodu zasilającego silnik trójfazowy zainstalowany w odbiorniku ruchomym?
A. YDY 4x2,5 mm2
B. YLY 3x2,5 mm2
C. SM3x2,5 mm2
D. OP4x2,5 mm2
Twoja odpowiedź
Poprawna odpowiedź. Odpowiedź OP4x2,5 mm2 jest prawidłowa, ponieważ przewód ten spełnia wymagania dotyczące zasilania silników trójfazowych w aplikacjach przemysłowych. Przewód OP (olejoodporny) charakteryzuje się dużą odpornością na działanie olejów i substancji chemicznych, co jest kluczowe w środowiskach, gdzie takie czynniki mogą występować. Przekrój 2,5 mm2 zapewnia odpowiedni przepływ prądu dla silników o mocy do około 5,5 kW, co jest standardem w wielu instalacjach. Użycie przewodów zgodnych z normami PN-IEC 60364-1 oraz PN-EN 60228 gwarantuje bezpieczeństwo i niezawodność systemu. W praktyce, przewody te stosuje się w różnych mechanizmach, takich jak taśmy transportowe czy maszyny produkcyjne, gdzie mobilność i odporność na uszkodzenia mechaniczne są kluczowe. Zastosowanie odpowiedniego przewodu zasilającego jest istotne nie tylko dla prawidłowego działania urządzeń, ale też dla zapewnienia bezpieczeństwa w miejscu pracy.
Pytanie 14
Jakiego składnika nie może zawierać przewód zasilający rozdzielnię główną w pomieszczeniu przemysłowym, które jest niebezpieczne pod kątem pożarowym?
A. Żył aluminiowych
B. Powłoki polietylenowej
C. Pancerza stalowego
D. Zewnętrznego oplotu włóknistego
Twoja odpowiedź
Poprawna odpowiedź. Zewnętrzny oplot włóknisty nie jest odpowiednim elementem dla kabel zasilający rozdzielnicę główną w pomieszczeniu przemysłowym uznawanym za niebezpieczne pod względem pożarowym. Takie pomieszczenia wymagają zastosowania materiałów, które są odporne na działanie wysokich temperatur oraz ognioodporne. Oplot włóknisty, choć może być stosowany w mniej ryzykownych warunkach, nie spełnia wymagań dotyczących odporności na ogień. W praktyce oznacza to, że w przypadku pożaru, oplot włóknisty mógłby się szybko zapalić i przyczynić się do rozprzestrzenienia ognia. Aby zapewnić bezpieczeństwo, kabel w pomieszczeniach niebezpiecznych powinien być wykonany z materiałów, które są zgodne z normami, takimi jak PN-EN 60529 czy PN-EN 60332, które definiują wymagania dotyczące ochrony przed ogniem i wysoką temperaturą. Przykładem odpowiedniego rozwiązania są kable zasilające z pancerzem stalowym, które nie tylko chronią przed uszkodzeniami mechanicznymi, ale również mają właściwości ognioodporne, co czyni je idealnym wyborem dla rozdzielnic w krytycznych środowiskach przemysłowych.
Pytanie 15
Określ rodzaj i miejsce usterki zestyku pomocniczego stycznika, jeżeli w przedstawionym układzie podczas pracy silnika zasilanego przez stycznik K1 naciśnięcie przycisku sterującego PZ2 powoduje zadziałanie bezpieczników obwodu głównego.
A. Przerwa w zestyku rozwiernym ST2
B. Zwarcie zestyku rozwiernego ST2
C. Zwarcie zestyku rozwiernego ST1
Twoja odpowiedź
D. Przerwa w zestyku rozwiernym ST1
Poprawna odpowiedź. Zwarcie zestyku rozwiernego ST1 jest poprawną odpowiedzią, ponieważ naciśnięcie przycisku PZ2 powinno normalnie powodować rozłączenie stycznika K1, co skutkowałoby zasileniem silnika. W przypadku, gdy zadziałają bezpieczniki obwodu głównego, wskazuje to na nieprawidłowy stan obwodu, czyli zwarcie. Zestyki styczników są zaprojektowane z myślą o bezpieczeństwie i efektywności, a ich właściwe działanie jest kluczowe w systemach automatyki. W przypadku zwarcia, prąd przepływa bezpośrednio przez zestyki zamiast być przerywany, co prowadzi do przeciążenia i w rezultacie zadziałania zabezpieczeń. W praktyce, takie sytuacje mogą prowadzić do poważnych uszkodzeń urządzeń, dlatego ważne jest regularne sprawdzanie stanu zestyku oraz konserwacja układów sterowania. Zastosowanie standardów bezpieczeństwa, takich jak IEC 60204-1, podkreśla znaczenie prawidłowego funkcjonowania układów sterujących, aby minimalizować ryzyko awarii i zapewnić bezpieczne warunki pracy.
Pytanie 16
Wskaż miernik do wykonania kompletnych okresowych pomiarów eksploatacyjnych instalacji elektrycznej w budynku mieszkalnym.
C.
B.
D.
A.
Twoja odpowiedź
Poprawna odpowiedź. Odpowiedź A jest poprawna, ponieważ miernik wielofunkcyjny jest niezbędnym narzędziem do przeprowadzania kompleksowych pomiarów eksploatacyjnych instalacji elektrycznych w budynkach mieszkalnych. Umożliwia on dokładne pomiary takich parametrów jak rezystancja izolacji, co jest kluczowe dla zapewnienia bezpieczeństwa użytkowników. Zgodnie z normą PN-EN 61557, regularne pomiary rezystancji izolacji powinny być przeprowadzane w celu oceny stanu technicznego instalacji elektrycznej. Miernik ten wykrywa również błędy w ciągłości obwodów, co jest istotne dla prawidłowego funkcjonowania instalacji oraz zapobiegania zagrożeniom elektrycznym. Dodatkowo, testowanie wyłączników różnicowoprądowych (RCD) za pomocą tego urządzenia pozwala na weryfikację ich działania, co jest wymagane przez przepisy prawa budowlanego i normy bezpieczeństwa. W praktyce, wykonując okresowe pomiary z użyciem miernika wielofunkcyjnego, można skutecznie identyfikować potencjalne zagrożenia i zapewnić bezpieczeństwo instalacji elektrycznej.
Pytanie 17
Jak często powinny być przeprowadzane okresowe kontrole użytkowe instalacji elektrycznej w budynku jednorodzinnym, minimalnie raz w czasie?
A. 4 lata
B. 5 lat
Twoja odpowiedź
C. 8 lat
D. 6 lat
Poprawna odpowiedź. Okresowe badania eksploatacyjne sieci elektrycznej w domach jednorodzinnych są kluczowym elementem zapewnienia ich bezpieczeństwa i sprawności. Zgodnie z obowiązującymi normami, szczególnie z rozporządzeniem Ministra Infrastruktury oraz normami PN-IEC 60364 i PN-EN 61010, przeglądy te powinny być przeprowadzane co 5 lat. W praktyce, regularne kontrole umożliwiają wczesne wykrywanie potencjalnych usterek, takich jak uszkodzenia izolacji, niewłaściwe połączenia czy degradacja elementów systemu elektrycznego. Na przykład, w przypadku starych instalacji, działanie na granicy normy może prowadzić do przegrzewania się przewodów, co stwarza ryzyko pożaru. Dlatego ważne jest, aby użytkownicy domów jednorodzinnych byli świadomi tego obowiązku i zapewniali odpowiednie przeglądy w ustalonych interwałach. Dodatkowo, w miarę starzejących się instalacji, może być konieczne zwiększenie częstotliwości badań, co podkreśla znaczenie odpowiedzialnego zarządzania systemem elektrycznym w domu.
Pytanie 18
Jaka przyczyna powoduje rozbieżność w działaniu silnika bocznikowego prądu stałego?
A. Luzy w łożyskach
Twoja odpowiedź
B. Przerwa w uzwojeniu wzbudzenia
Poprawna odpowiedź
C. Brak obciążenia
D. Przerwa w uzwojeniu twornika
Niepoprawna odpowiedź. Luzy w łożyskach same w sobie nie sprawią, że silnik bocznikowy prądu stałego zacznie się rozbiegać. Owszem, luzy mogą zmniejszyć wydajność i stabilność silnika. Mogą powodować większe tarcie, co prowadzi do przegrzewania, ale to nie kluczowy powód rozbiegania. Brak obciążenia też nie jest głównym problemem, bo nawet bez obciążenia te silniki mogą pracować, tylko kręcą się szybciej, co może prowadzić do uszkodzeń. Przerwa w uzwojeniu twornika nie sprawi, że silnik się rozbiegnie, bo bez prądu w tym uzwojeniu, to ten silnik w ogóle nie wystartuje. Kluczowe w tym wszystkim jest zrozumienie, że rozbieganie się silnika wynika z braku pola magnetycznego i braku stabilizacji prędkości obrotowej. Myślenie, że to przez problemy mechaniczne, to typowy błąd, bo powinno się skupić bardziej na zasadach działania silnika i jego systemie wzbudzenia.
Pytanie 19
Które oznaczenie powinno znaleźć się na schemacie w miejscu oznaczonym czerwoną strzałką, aby w układzie wykonanym zgodnie z tym schematem, stycznik mógł pracować z samopodtrzymaniem?
A. S1
B. F1
C. S0
D. K1
Twoja odpowiedź
Poprawna odpowiedź. Odpowiedź oznaczona jako K1 jest prawidłowa, ponieważ odnosi się do styku pomocniczego stycznika, który jest kluczowy dla zrealizowania funkcji samopodtrzymania w układzie. Samopodtrzymanie oznacza, że po uruchomieniu układu, cewka stycznika nadal otrzymuje napięcie, nawet gdy przycisk start (S1) zostanie zwolniony. Aby osiągnąć ten efekt, musimy wykorzystać styk pomocniczy K1, który jest zamknięty w momencie, gdy stycznik jest aktywowany. W praktyce oznacza to, że w momencie, gdy przycisk S1 jest naciśnięty, cewka stycznika otrzymuje napięcie i załącza się, a styk K1 łączy obwód, co utrzymuje zasilanie cewki. Dzięki temu, nawet po zwolnieniu przycisku start, stycznik pozostaje w stanie załączonym. Takie rozwiązanie jest standardowo stosowane w instalacjach elektrycznych i automatyce przemysłowej, aby zapewnić ciągłość pracy urządzeń. Zgodnie z dobrymi praktykami, zapewnia to nie tylko efektywność, ale również bezpieczeństwo działania układu.
Pytanie 20
Która z wymienionych prac modernizacyjnych w instalacji elektrycznej niskiego napięcia wymaga zastosowania urządzenia przedstawionego na rysunku?
A. Wykonanie instalacji elektrycznej natynkowej.
Twoja odpowiedź
B. Przebudowa przyłącza napowietrznego.
C. Wymiana przyłącza ziemnego.
Poprawna odpowiedź
D. Rozbudowa instalacji elektrycznej podłogowej.
Niepoprawna odpowiedź. Wybór odpowiedzi związanych z rozbudową instalacji elektrycznej podłogowej, przebudową przyłącza napowietrznego oraz wykonaniem instalacji elektrycznej natynkowej wskazuje na pewne nieporozumienia dotyczące specyfiki prac modernizacyjnych w instalacjach elektrycznych niskiego napięcia. Rozbudowa instalacji podłogowej odbywa się zazwyczaj w obrębie samego budynku, w obrębie zainstalowanej infrastruktury, co nie wymaga użycia ciężkiego sprzętu. W takich przypadkach wystarczające są standardowe narzędzia ręczne oraz materiały elektryczne, a wszelkie prace można przeprowadzić bez konieczności wykonywania głębokich wykopów. Przebudowa przyłącza napowietrznego również nie wymaga użycia koparki, ponieważ taka operacja odbywa się na wysokości, a kluczowe jest jedynie odpowiednie zainstalowanie i podłączenie przewodów. Wykonanie instalacji elektrycznej natynkowej to proces, który polega na montażu przewodów na powierzchni ścian, a więc również nie wymaga interwencji w głębsze warstwy terenu. Typowym błędem myślowym jest zakładanie, że wszystkie prace modernizacyjne w instalacjach elektrycznych wymagają sprzętu ciężkiego; w rzeczywistości wiele z nich można zrealizować przy użyciu odpowiednich narzędzi ręcznych, zgodnie z najlepszymi praktykami budowlanymi i elektrycznymi, co podkreśla znaczenie właściwego rozróżniania rodzajów prac oraz ich wymagań w kontekście stosowanej technologii.
Pytanie 21

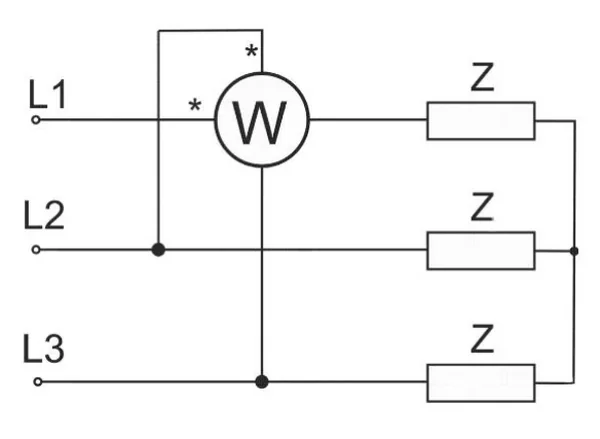

Ze wskazań miernika, włączonego do układu tak jak na przedstawionym schemacie, wyznacza się
A. moc pozorną jednej fazy.
B. moc czynną jednej fazy.
C. moc pozorną trzech faz.
D. moc bierną trzech faz.
Twoja odpowiedź
Poprawna odpowiedź. Pomiar mocy biernej w układach trójfazowych to naprawdę ważna sprawa, bo pomaga ocenić jakość energii elektrycznej i sprawność instalacji. W tym schemacie, watomierz został ustawiony tak, żeby móc zmierzyć moc bierną, i to zgodnie z normami, które są uznawane, jak IEEE 1453 czy IEC 61000. Połączenie cewki napięciowej watomierza między fazą L1 a neutralnym punktem jest kluczowe, ponieważ pozwala na uchwycenie różnicy faz między napięciem a prądem. To jest niezbędne do obliczeń mocy biernej. Z mojego doświadczenia wynika, że moc bierna ma duży wpływ na obciążenie systemu, co może prowadzić do wyższych kosztów. Szczególnie w przemyśle, jak przy silnikach elektrycznych, kontrola mocy biernej jest bardzo ważna dla poprawy efektywności energetycznej. Dobre pomiary mocy biernej pomagają też lepiej zarządzać energią i planować systemy elektroenergetyczne.
Pytanie z egzaminu CKE, styczeń 2023 (arkusz E.24-SG-23.01).
Pytanie 22
Dobierz przekrój przewodu typu DY (stosując kryterium obciążalności długotrwałej) do zasilania obwodu elektrycznego o napięciu 400 V, w którym odbiornikiem energii elektrycznej będzie silnik o tabliczce znamionowej pokazanej na rysunku.
Przekrój przewodu, mm2
Jeden lub kilka kabli 1-żyłowych ułożonych w rurze
Żyła Cu, A
Żyła Al, A
1,0
11
-
1,5
15
-
2,5
20
15
4
25
20
A. 1,0 mm2
B. 1,5 mm2
C. 4,0 mm2
Twoja odpowiedź
D. 2,5 mm2
Poprawna odpowiedź. Wybranie przekroju przewodu 4,0 mm2 do zasilania silnika o napięciu 400 V jest poprawne, ponieważ ten przekrój zapewnia odpowiednią obciążalność długotrwałą. Przewody elektryczne muszą być dobrane do wartości prądu, który będą przewodzić, aby uniknąć przegrzewania i potencjalnych uszkodzeń. W przypadku silników elektrycznych, które mają różne wartości prądu w zależności od ich mocy, ważne jest, aby zastosować przewód o odpowiedniej średnicy, który jest zgodny z normami oraz zaleceniami producentów. Przykładowo, zgodnie z normą PN-IEC 60364, przekrój przewodu powinien być obliczony na podstawie maksymalnego prądu, a także uwzględniając długość przewodu oraz jego układ w instalacji. Przewód o przekroju 4,0 mm2 zapewnia nie tylko bezpieczeństwo, ale również efektywność energetyczną, co jest istotne w kontekście oszczędności energii.
Pytanie 23
Na których rysunkach przedstawiono elementy stosowane do bezpośredniego zabezpieczenia przed przegrzaniem urządzeń i maszyn małej mocy?
A. 4 i 1
B. 1 i 2
C. 2 i 3
D. 3 i 4
Twoja odpowiedź
Poprawna odpowiedź. Rysunki 3 i 4 przedstawiają kluczowe elementy zabezpieczające przed przegrzaniem, które są istotne w kontekście ochrony urządzeń i maszyn małej mocy. Termiczny wyłącznik bezpieczeństwa, zaprezentowany na rysunku 3, wykrywa nadmierne temperatury i automatycznie odłącza zasilanie, co zapobiega uszkodzeniom spowodowanym przegrzaniem. Jest to szczególnie istotne w urządzeniach, gdzie przegrzanie może prowadzić do poważnych awarii. Natomiast termistor PTC na rysunku 4 działa na zasadzie samoregulacji temperatury. W momencie przekroczenia określonej temperatury, jego rezystancja gwałtownie wzrasta, co ogranicza przepływ prądu, tym samym chroniąc sprzęt przed przegrzaniem. Wysoka efektywność tych elementów w praktyce jest zgodna z normami bezpieczeństwa, takimi jak IEC 60947, które regulują wymagania dotyczące zabezpieczeń elektrycznych. Znajomość tych elementów i ich odpowiednie zastosowanie w projektowaniu urządzeń jest niezbędna dla inżynierów zajmujących się automatyką i elektroniką.
Pytanie 24
Jaką czynność należy wykonać podczas inspekcji instalacji elektrycznej w budynku mieszkalnym przed jego oddaniem do użytku?
A. Zmierzanie rezystancji izolacji instalacji elektrycznej
B. Weryfikacja czasu samoczynnego odłączenia zasilania
C. Przeprowadzenie próby ciągłości przewodów ochronnych oraz połączeń wyrównawczych
Twoja odpowiedź
D. Ocena prawidłowego doboru przekroju kabli
Poprawna odpowiedź
Niepoprawna odpowiedź. Tematyka dotycząca oceny instalacji elektrycznej jest złożona i wymaga zrozumienia wielu aspektów technicznych. Czas samoczynnego wyłączenia zasilania, mimo że istotny dla bezpieczeństwa, nie jest bezpośrednio związany z podstawowymi wymaganiami dotyczącymi doboru przekrojów przewodów. To pojęcie odnosi się głównie do działania zabezpieczeń w przypadku wystąpienia przeciążenia lub zwarcia. Również próba ciągłości przewodów ochronnych i połączeń wyrównawczych, choć ważna, nie dotyczy bezpośrednio doboru przekrojów, a raczej zapewnia integralność systemu ochrony przed porażeniem elektrycznym. Z kolei pomiar rezystancji izolacji instalacji elektrycznej jest techniką, która ma na celu sprawdzenie stanu izolacji, co jest kluczowe dla bezpieczeństwa, ale nie ma wpływu na dobór przekroju przewodów. Często błędne myślenie wynika z niepełnego zrozumienia roli poszczególnych elementów instalacji elektrycznej. Należy pamiętać, że podstawą zapewnienia bezpieczeństwa instalacji jest odpowiedni dobór przekrojów przewodów, dostosowany do zamierzonych obciążeń oraz warunków ich eksploatacji, co jest fundamentem dobrych praktyk w branży elektrycznej.
Pytanie 25
Na podstawie podanych w tabeli wyników pomiarów rezystancji izolacji silnika asynchronicznego trójfazowego o danych UN = 230/400 V i PN = 3 kW można stwierdzić, że
RPE-U1
RPE-V1
RPE-W1
RU1-V1
RV1-W1
RW1-U1
6,2 MΩ
5,4 MΩ
3,9 MΩ
6,9 MΩ
4,4 MΩ
4,8 MΩ
A. pogorszyła się izolacja uzwojenia W.
Twoja odpowiedź
B. w uzwojeniu U występuje zwarcie do obudowy.
C. w uzwojeniu V występuje przerwa.
D. wystąpiło zwarcie między uzwojeniami V i W.
Poprawna odpowiedź. Prawidłowa odpowiedź wskazuje na to, że pogorszenie izolacji uzwojenia W jest dostrzegalne w analizowanych wynikach pomiarów. Rezystancja izolacji między uzwojeniami powinna być zbliżona, co jest zgodne z normami bezpieczeństwa i jakości, takimi jak IEC 60364. W przypadku, gdy rezystancja izolacji uzwojenia W jest znacznie niższa niż dla uzwojeń U i V, świadczy to o osłabieniu izolacji, co może prowadzić do niebezpiecznych warunków pracy silnika. W praktyce, niezidentyfikowane problemy związane z izolacją mogą prowadzić do zwarć, przegrzewania się i w końcu awarii silnika, co wiąże się z kosztownymi naprawami oraz przestojami w pracy maszyn. Regularne pomiary rezystancji izolacji są kluczowe dla zapewnienia niezawodności urządzeń elektrycznych, a odpowiednia dokumentacja wyników pozwala na monitorowanie stanu technicznego uzwojeń. W przypadku wykrycia niskiej rezystancji, należy natychmiast podjąć kroki w celu oceny i naprawy uszkodzeń izolacji, co jest zgodne z dobrą praktyką w konserwacji urządzeń elektrycznych.
Pytanie 26
Na podstawie zamieszczonych w tabeli danych łożysk dobierz łożysko do silnika o średnicy wału d = 12 mm i szerokości tarczy łożyskowej B = 12 mm.
Symbol
Wymiary podstawowe
d [mm]
D [mm]
B [mm]
r [mm]
6700
10
15
3
0,1
6200
30
9
0,6
6001
12
28
8
0,3
6301
37
12
1
A. 6001
Twoja odpowiedź
B. 6301
Poprawna odpowiedź
C. 6700
D. 6200
Niepoprawna odpowiedź. Wybór odpowiednich łożysk jest kluczowy dla prawidłowego działania układów mechanicznych. Odpowiedzi 6200, 6700 oraz 6001 nie spełniają wymagań dotyczących średnicy wału oraz szerokości tarczy łożyskowej. Łożysko 6200 ma średnicę wewnętrzną większą niż 12 mm, co sprawia, że nie pasuje do podanego wału silnika. Tego rodzaju błąd w doborze łożyska może prowadzić do luźnego osadzenia, co z kolei skutkuje nierównomiernym zużyciem łożyska oraz potencjalnymi uszkodzeniami silnika. Podobnie, łożysko 6700, mimo że jest jeszcze szersze, nie spełnia kryteriów dotyczących średnicy wewnętrznej. Odpowiedź 6001 również zawodzi w tym aspekcie, ponieważ jego średnica wewnętrzna nie jest zgodna z wymaganiami. W praktyce, wybierając łożysko, należy zwrócić uwagę na jego wymiary, do których należy średnica wewnętrzna, zewnętrzna oraz szerokość, aby zapewnić ich prawidłowe dopasowanie i funkcjonalność. Często popełnianym błędem jest ignorowanie tych kluczowych parametrów, co prowadzi do problemów eksploatacyjnych i awarii. Kluczowe jest, aby osoby odpowiedzialne za dobór łożysk były dobrze zorientowane w normach branżowych oraz miały doświadczenie w analizie technicznych aspektów, co jest niezbędne dla zapewnienia długowieczności i wydajności systemów mechanicznych.
Pytanie 27
W instalacji oświetleniowej budynku mieszkalnego zamontowane było oświetlenie żarowe. Które źródło światła należy zastosować, modernizując instalację pod kątem zmniejszenia zużycia energii elektrycznej?
C.
D.
B.
Twoja odpowiedź
A.
Poprawna odpowiedź. Odpowiedź B, czyli zastosowanie żarówki energooszczędnej (kompaktowej lampy fluorescencyjnej), jest właściwa, ponieważ tego typu źródła światła charakteryzują się znacznie wyższą efektywnością energetyczną w porównaniu do tradycyjnych żarówek żarowych. Żarówki energooszczędne mogą zużywać do 75% mniej energii, co przekłada się na znaczące oszczędności kosztów eksploatacji w dłuższej perspektywie. Przykładowo, wymieniając 10 żarówek żarowych o mocy 60 W na 10 żarówek energooszczędnych o mocy 15 W, roczne oszczędności w zużyciu energii mogą wynieść nawet 100-150 zł, w zależności od lokalnych stawek za energię elektryczną. Dodatkowo, żarówki energooszczędne mają dłuższą żywotność, co oznacza rzadsze wymiany i mniej odpadów. Zastosowanie takich źródeł światła jest zgodne z aktualnymi standardami ochrony środowiska oraz politykami zrównoważonego rozwoju, co czyni je doskonałym rozwiązaniem dla nowoczesnych instalacji oświetleniowych.
Pytanie 28
Jakim przewodem powinno się przeprowadzić instalację oświetlenia natynkowego na uchwytach w piwnicy budynku wielorodzinnego?
A. DYd
B. LgY
C. YDY
Twoja odpowiedź
D. YDYt
Poprawna odpowiedź. Odpowiedź YDY jest prawidłowa, ponieważ przewód YDY to przewód jednożyłowy, który jest odpowiedni do instalacji oświetleniowych w obiektach budowlanych, w tym w piwnicach. Charakteryzuje się on trwałą izolacją z PVC, co zapewnia odporność na wilgoć oraz różnorodne chemikalia, które mogą występować w piwnicach. Przewód YDY jest elastyczny, co ułatwia jego montaż na uchwytach, a także jest zgodny z obowiązującymi normami, co czyni go odpowiednim do tego typu zastosowań. W praktyce, podczas montażu instalacji oświetleniowej w piwnicy, ważne jest, aby przewody były dobrze zabezpieczone przed uszkodzeniami mechanicznymi i wilgocią, co przewód YDY spełnia. Ponadto, ze względu na swoje właściwości, przewód YDY jest szeroko stosowany w różnych instalacjach elektrycznych, takich jak zasilanie oświetlenia w pomieszczeniach mieszkalnych oraz użytkowych. Zgodnie z normą PN-EN 60502-1, przewody te mogą być stosowane w instalacjach w pomieszczeniach narażonych na działanie wody, co podkreśla ich przydatność w kontekście instalacji w piwnicach.
Pytanie 29
W instalacji elektrycznej budynku mieszkalnego wykonanej w układzie TN-S obwody gniazd zasilanych napięciem 230 V zabezpieczone są aparatami S301 B16. W trakcie pomiarów kontrolnych zmierzono impedancję pętli zwarcia tych obwodów i wyniki pomiarów zamieszczono w tabeli. Zakładając, że błąd miernika można pominąć, w którym obwodzie otrzymano negatywny wynik pomiaru?
Nazwa obwodu
Wartość impedancji pętli zwarcia, Ω
G1
2,55
G2
2,90
G3
2,66
G4
2,87
Dla zapewnienia ochrony przeciwporażeniowej musi być spełniony warunek: $$ Z_s \cdot I_a \leq U_0 $$
A. G1
B. G3
Twoja odpowiedź
C. G4
D. G2
Poprawna odpowiedź
Niepoprawna odpowiedź. Wybór innych obwodów jako odpowiedzi nie uwzględnia kluczowego aspektu, jakim jest maksymalna dopuszczalna wartość impedancji pętli zwarcia w instalacjach TN-S. Na przykład, obwód G4, G1 oraz G3 mogą przedstawiać wartości impedancji, które są poprawne w kontekście przepisów, lecz nie są one wskazane w pytaniu jako obwód z negatywnym wynikiem. Często występującym błędem jest niedostateczne zrozumienie wymagań dotyczących impedancji pętli zwarcia w instalacjach elektrycznych. Niektórzy mogą mylnie zakładać, że niewielkie różnice w wartości impedancji nie mają znaczenia, co jest nieprawidłowe, ponieważ każda wartość powyżej ustalonej normy stwarza ryzyko niewłaściwego działania zabezpieczeń. W przypadku obwodów G1, G3 i G4, ważne jest, aby pamiętać, że pomiar impedancji powinien uwzględniać nie tylko aktualne wartości, ale także ich wpływ na bezpieczeństwo całej instalacji. Niezrozumienie tej zasady prowadzi do pominięcia kluczowych aspektów projektowania instalacji elektrycznych i ich późniejszej konserwacji, co w konsekwencji może przyczynić się do poważnych problemów z bezpieczeństwem oraz funkcjonalnością systemu. Zawsze zaleca się stosowanie odpowiednich norm oraz regularne pomiary, co pozwala na wczesne wykrywanie jakichkolwiek nieprawidłowości i ich skuteczne eliminowanie.
Pytanie 30
Jakiego składnika nie może mieć kabel zasilający do rozdzielnicy głównej w pomieszczeniu przemysłowym uznawanym za niebezpieczne pod kątem pożaru?
A. Zewnętrznego oplotu włóknistego
Twoja odpowiedź
B. Żył aluminiowych
C. Pancerza stalowego
D. Powłoki polietylenowej
Poprawna odpowiedź. Zewnętrzny oplot włóknisty w kablach zasilających nie jest zalecany w pomieszczeniach przemysłowych, które są klasyfikowane jako niebezpieczne pod względem pożarowym, ponieważ może on stanowić dodatkowe źródło łatwopalne. W takich środowiskach ważne jest, aby stosować zabezpieczenia, które minimalizują ryzyko pożaru. Zamiast oplotu włóknistego, lepszym rozwiązaniem są materiały odporniejsze na działanie wysokich temperatur oraz ognia, takie jak pancerz stalowy lub powłoka polietylenowa, które zapewniają lepszą ochronę mechaniczną oraz zabezpieczenie przed uszkodzeniami. Przykładem zastosowania mogą być różnego rodzaju zakłady przemysłowe, w których występują substancje łatwopalne, takie jak chemikalia, co wymusza na projektantach instalacji elektrycznych przestrzeganie standardów, takich jak norma IEC 60079 dotycząca urządzeń elektrycznych przeznaczonych do pracy w atmosferze wybuchowej. Wybór odpowiednich kabli zasilających jest kluczowy dla zapewnienia bezpieczeństwa pracy i ochrony mienia.
Pytanie 31
Do pomiaru którego z wymienionych parametrów maszyn i urządzeń elektrycznych przygotowany jest przyrząd przedstawiony na rysunku?
A. Prądu rozruchu silnika szeregowego.
Twoja odpowiedź
B. Prądu pobieranego z sieci przez spawarkę transformatorową.
C. Prądu sterującego tyrystorem mocy.
D. Prądu wzbudzenia silnika pierścieniowego.
Poprawna odpowiedź. Odpowiedź, że przyrząd służy do pomiaru prądu rozruchu silnika szeregowego, jest poprawna, ponieważ miernik cęgowy jest idealnym narzędziem do takich zastosowań. Silniki szeregowe, dzięki swojej konstrukcji, przy rozruchu pobierają znacznie wyższy prąd niż podczas normalnej pracy, co może stanowić nawet kilkukrotność prądu nominalnego. Miernik cęgowy pozwala na szybki i nieinwazyjny pomiar, co jest nieocenione w praktyce, zwłaszcza w przypadku, gdy dostęp do obwodu jest ograniczony. Stosowanie tego typu mierników zgodne jest z najlepszymi praktykami w branży elektrycznej, gdzie minimalizacja ryzyka związanego z manipulowaniem przyłączonymi urządzeniami jest kluczowa. Dzięki możliwości pomiaru prądu w czasie rzeczywistym technicy mogą szybko ocenić stan urządzenia, co jest szczególnie ważne w kontekście diagnostyki i konserwacji. Warto również dodać, że zgodnie z normami IEC 61010, mierniki cęgowe muszą być odpowiednio skalibrowane, aby zapewnić dokładność pomiarów i bezpieczeństwo użytkowników.
Pytanie 32
Którym z zamieszczonych na rysunkach mierników można wykonać kompleksowe pomiary odbiorcze instalacji elektrycznej?
C.
B.
Twoja odpowiedź
D.
A.
Poprawna odpowiedź. Miernik przedstawiony na rysunku B. to miernik wielofunkcyjny, który umożliwia przeprowadzanie kompleksowych pomiarów odbiorczych instalacji elektrycznej. W kontekście standardów bezpieczeństwa, takich jak normy IEC 61010, ważne jest, aby urządzenie pomiarowe posiadało odpowiednie certyfikaty oraz funkcje dostosowane do różnych pomiarów. Miernik ten pozwala na pomiary rezystancji izolacji, co jest kluczowe dla oceny bezpieczeństwa instalacji elektrycznej. Przykładowo, podczas testowania instalacji przed jej oddaniem do użytkowania, miernik B. może wykonać pomiar rezystancji izolacji do wartości kilku megohmów, co jest zgodne z wymaganiami normy PN-EN 61557. Oprócz tego, miernik ten może również sprawdzić ciągłość przewodów ochronnych, co jest istotne dla zapewnienia skutecznego działania systemów ochrony przed porażeniem prądem. Dzięki możliwości pomiaru pętli zwarcia, miernik B. zapewnia również szybkie i precyzyjne informacje o impedancji pętli, co ma kluczowe znaczenie dla oceny skuteczności zabezpieczeń w instalacjach elektrycznych. Takie funkcje sprawiają, że miernik B. jest niezastąpionym narzędziem w pracy elektryków i techników, gwarantującym bezpieczeństwo i zgodność z wymaganiami prawnymi oraz technicznymi.
Pytanie 33
W której z wymienionych sytuacji można zamknąć łącznik Ł, który przyłączy prądnicę synchroniczną do sieci sztywnej w układzie przedstawionym na schemacie?
A. Żarówki zgasły, a woltomierz V0 wskazuje wartość bliską 400 V
B. Żarówki zapalają się i gasną niejednocześnie, a woltomierz V2 wskazuje wartość bliską 0 V
C. Żarówki zgasły, a woltomierz V0 wskazuje wartość bliską 0 V
Twoja odpowiedź
D. Żarówki świecą jednocześnie, a woltomierz V1 wskazuje wartość bliską 400 V
Poprawna odpowiedź. Dobra robota! Twoja odpowiedź, gdzie żarówki są zgaszone i woltomierz V0 pokazuje wartość bliską 0 V, jest bardzo istotna, jeśli chodzi o podłączanie prądnicy synchronicznej do sieci. Gdy żarówki są wyłączone, to znaczy, że napięcie prądnicy i sieci jest prawie identyczne, co jest super ważne do prawidłowej synchronizacji. Woltomierz pokazujący blisko 0 V mówi nam, że nie ma sporych różnic, więc ryzyko awarii podczas łączenia jest mniejsze. Z mojego doświadczenia, przed podłączeniem prądnicy dobrze jest zawsze upewnić się, że wszystko jest w zgodzie. To pasuje do tego, co mówi się o odpowiedzialności operacyjnej – chodzi o to, żeby minimalizować ryzyko i zapewnić bezpieczeństwo w systemach energetycznych. No i nie zapomnijmy o odpowiednich zabezpieczeniach, które powinny wykrywać różnice fazowe i mieć procedury awaryjne. To istotna sprawa w zarządzaniu energią.
Pytanie 34
Który symbol graficzny przedstawia wciskany przycisk bistabilny z zestykiem zwiernym?
Symbol 2.
Symbol 4.
Twoja odpowiedź
Symbol 3.
Symbol 1.
Poprawna odpowiedź. Symbol 4 jest prawidłowym przedstawieniem wciskanego przycisku bistabilnego z zestykiem zwiernym. W takim symbolu linia kontaktu jest przerywana, co wizualizuje mechanizm zmiany stanu obwodu po naciśnięciu przycisku. Zestyk zwierny, który jest aktywowany poprzez naciśnięcie przycisku, zamyka obwód, co jest kluczowe w wielu zastosowaniach w automatyce i elektronice. W praktyce, przełączniki bistabilne są powszechnie używane w różnych urządzeniach, takich jak kontrolery oświetlenia, włączniki elektryczne, a także w systemach alarmowych. Ich zaletą jest to, że po naciśnięciu pozostają w nowym stanie (włączonym lub wyłączonym), co eliminuje potrzebę ciągłego przyciskania. W kontekście norm branżowych, użycie takich symboli w schematach elektrycznych jest zgodne z wytycznymi zawartymi w normie IEC 60617, co zapewnia spójność i zrozumiałość dokumentacji technicznej.
Pytanie 35
Który spośród przedstawionych na rysunkach wyłączników instalacyjnych nadprądowych należy zastosować w celu zabezpieczenia zwarciowego oporowego grzejnika jednofazowego na napięcie 230 V o mocy 3 kW?
C.
D.
B.
A.
Twoja odpowiedź
Poprawna odpowiedź. Wyłącznik nadprądowy A to trafny wybór do ochrony grzejnika jednofazowego o mocy 3 kW przy napięciu 230 V. Jak się liczy prąd obciążenia? Możesz użyć wzoru I = P / U, więc mamy I = 3000 W / 230 V, co daje nam okolice 13 A. Wyłącznik 16 A ma zapas, żeby ogarnąć to obciążenie w normalnych warunkach. Ważne, żeby wyłącznik nie był za mały, bo wtedy zadziała przy normalnej pracy, ale też nie za duży, bo to może mu obniżyć skuteczność w razie przeciążenia czy zwarcia. Normy PN-EN 60898 mówią, że wyłączniki nadprądowe chronią obwody elektryczne przed zwarciami i przeciążeniami, więc ich dobór musi być przemyślany z uwzględnieniem obciążenia. W praktyce stosowanie wyłącznika o prądzie znamionowym 16 A w tym przypadku to naprawdę sensowny krok, by mieć pewność o bezpieczeństwie i niezawodności systemu elektrycznego.
Pytanie 36
Podczas eksploatacji trójfazowego silnika indukcyjnego, który był obciążony momentem znamionowym, doszło do nagłego spadku prędkości obrotowej silnika, a jednocześnie zwiększyła się głośność jego pracy. Najbardziej prawdopodobną przyczyną tego zjawiska jest
A. zadziałanie wyłącznika różnicowoprądowego
B. zanik napięcia w jednej fazie
Twoja odpowiedź
C. wzrost częstotliwości napięcia sieci
D. zadziałanie zabezpieczenia termicznego
Poprawna odpowiedź. Zanik napięcia w jednej fazie jest najczęstszą przyczyną nagłego zmniejszenia prędkości obrotowej trójfazowego silnika indukcyjnego. W przypadku, gdy jedna z faz silnika przestaje dostarczać energię, silnik działa w trybie dwu-fazowym. W takiej sytuacji moment obrotowy silnika znacząco spada, co prowadzi do zmniejszenia prędkości obrotowej. Dodatkowo, silnik może emitować zwiększony hałas, ponieważ nieprawidłowa praca silnika może generować wibracje i dodatkowe obciążenia. W praktyce, w celu zabezpieczenia silnika przed takimi sytuacjami, stosuje się różne systemy monitorowania i zabezpieczeń, takie jak automatyczne wyłączniki, które detekują zanik napięcia i odłączają silnik od zasilania, co zapewnia jego bezpieczeństwo. Zgodnie z normami IEC dotyczących silników elektrycznych, regularne sprawdzanie układów zasilających oraz instalacja odpowiednich zabezpieczeń jest kluczowe dla zapobiegania uszkodzeniom silnika i jego awariom. Ponadto, należy prowadzić systematyczną konserwację oraz inspekcje, aby zapewnić niezawodność i efektywność pracy urządzeń elektrycznych.
Pytanie 37
Jakie metody zapewniają ochronę przed porażeniem w instalacji fotowoltaicznej na stronie prądu stałego w przypadku uszkodzenia?
A. użycie automatycznego wyłączenia zasilania przez zastosowanie bezpieczników topikowych
B. użycie automatycznego wyłączenia zasilania poprzez wyłączniki nadprądowe
C. umieszczenie wszystkich komponentów na izolowanym podłożu
D. wykonanie wszystkich elementów w II klasie ochronności
Twoja odpowiedź
Poprawna odpowiedź. Wykonanie urządzeń w II klasie ochronności oznacza, że są one zaprojektowane w taki sposób, aby zapewnić odpowiedni poziom bezpieczeństwa użytkownikom. Urządzenia te mają dodatkowe izolacje oraz nie wymagają podłączenia do uziemienia, co jest kluczowe w instalacjach fotowoltaicznych, gdzie prąd stały może stanowić zagrożenie w przypadku awarii. Przykładem zastosowania tego rozwiązania może być montaż paneli słonecznych, w których zastosowane komponenty są certyfikowane jako spełniające normy II klasy ochronności. W przypadku uszkodzenia instalacji, takie urządzenia zminimalizują ryzyko porażenia prądem, ponieważ są one zaprojektowane tak, by nie dopuścić do wystąpienia niebezpiecznych napięć na obudowie. Dodatkowo, stosowanie urządzeń w II klasie ochronności jest zgodne z normami IEC 61140, które definiują wymagania dotyczące ochrony osób przed porażeniem elektrycznym, co potwierdza ich praktyczną wartość na etapie projektowania i wdrażania instalacji fotowoltaicznych.
Pytanie 38
Jakie skutki dla instalacji mieszkalnej przyniesie zamiana przewodu YDY 3x1,5 mm2 na YADY 3 x 1,5 mm2?
A. Wytrzymałość elektryczna izolacji wzrośnie
B. Rezystancja przewodów ulegnie zmniejszeniu
C. Przewodność elektryczna przewodów ulegnie zwiększeniu
D. Obciążalność długotrwała instalacji zostanie zmniejszona
Twoja odpowiedź
Poprawna odpowiedź. Wybór przewodu YADY 3x1,5 mm2 zamiast YDY 3x1,5 mm2 to nie byle co. Wiesz, te przewody mają różne właściwości, zwłaszcza jeśli chodzi o to, jak długo mogą wytrzymać przy dużym obciążeniu. Przewód YADY ma inną izolację, która po prostu nie znosi wysokich temperatur i uszkodzeń mechanicznych tak dobrze, jak YDY. Jak przewód YADY się nagrzeje, to może mieć problem z przenoszeniem prądu bezpiecznie. Takie sprawy reguluje norma PN-IEC 60364 i dobrze mieć to na uwadze przy projektowaniu. Inżynierowie i wykonawcy muszą więc dobrze przemyśleć, co wybierają, bo niewłaściwy przewód to ryzyko przegrzania i awarii, a to przecież może być niebezpieczne. Warto zainwestować w dobry wybór, żeby uniknąć kłopotów.
Pytanie 39
Do jakiego rodzaju pracy przeznaczony jest silnik elektryczny, jeśli na jego tabliczce znamionowej podany jest symbol S2?
A. Ciągłej.
B. Okresowej przerywanej.
C. Dorywczej.
Twoja odpowiedź
D. Okresowej długotrwałej.
Poprawna odpowiedź. Prawidłowo – symbol S2 na tabliczce znamionowej oznacza pracę dorywczą (przerywaną, krótkotrwałą). W klasyfikacji rodzajów pracy maszyn elektrycznych według norm (np. PN-EN 60034) S1 to praca ciągła, a S2 właśnie praca krótkotrwała. Silnik w pracy S2 jest zaprojektowany do pracy pod obciążeniem tylko przez określony, stosunkowo krótki czas, np. 10, 30 czy 60 minut, po czym musi nastąpić przerwa na ostygnięcie do temperatury zbliżonej do otoczenia. Na tabliczce często zobaczysz to w formie: S2 – 30 min. Moim zdaniem to jedna z ważniejszych rzeczy przy doborze silnika, bo wielu praktyków patrzy tylko na moc i napięcie, a pomija rodzaj pracy, co potem kończy się przegrzewaniem. W zastosowaniach praktycznych silniki S2 spotykamy tam, gdzie urządzenie działa w cyklach i nie jest obciążone non stop: podnośniki warsztatowe, wciągarki, sprężarki domowe, piły do drewna używane okresowo, napędy bram, niektóre maszyny budowlane. Projektant lub elektryk dobierający napęd musi uwzględnić, że taki silnik nie może pracować jak w S1, bo jego uzwojenia i izolacja są dobrane na wyższą temperaturę tylko przez ograniczony czas. Dobrą praktyką jest zawsze sprawdzić: symbol S, czas trwania pracy i cykl obciążenia, zanim zamienimy silnik na inny „bo ma taką samą moc”. W eksploatacji warto pilnować, żeby nie skracać sztucznie przerw między cyklami, bo wtedy silnik nie zdąży odprowadzić ciepła i szybciej zużyje się izolacja, co w dłuższej perspektywie kończy się przebiciem i awarią. Z mojego doświadczenia wynika, że prawidłowe rozumienie symbolu S2 mocno ogranicza liczbę przegrzanych i spalonych silników w zakładzie.
Pytanie 40
Obwód elektryczny przeznaczony do zasilania grzejników oporowych o łącznej mocy znamionowej 6 kW oraz prądzie ciągłym o natężeniu 26 A należy zasilić za pomocą przewodu miedzianego, ułożonego w rurze w izolowanej cieplnie ścianie. Na podstawie tabeli określ, jaki należy zastosować minimalny przekrój żył.
D.
C.
Twoja odpowiedź
B.
A.
Poprawna odpowiedź. Odpowiedź 'C' jest prawidłowa, ponieważ jej wybór opiera się na właściwej analizie parametrów technicznych przewodów elektrycznych. W przypadku przewodu miedzianego o przekroju 4,0 mm², zgodnie z obowiązującymi normami, jest on w stanie przewodzić prąd o natężeniu do 37 A, co znacznie przekracza wymagane 26 A dla naszego obwodu zasilającego grzejniki oporowe o łącznej mocy 6 kW. Użycie odpowiedniego przekroju żył jest kluczowe, aby zapewnić bezpieczeństwo oraz efektywność energetyczną instalacji. Zastosowanie przewodu o zbyt małym przekroju może prowadzić do przegrzewania się przewodów, a w skrajnych przypadkach do zwarcia lub pożaru. Na przykład w praktycznych zastosowaniach domowych, gdzie miedź jest powszechnie stosowana ze względu na swoje doskonałe właściwości przewodzące, należy zawsze dobierać przekrój przewodu w oparciu o rzeczywiste obciążenie oraz długość przewodu. Tego rodzaju analizy są również regulowane przez normy elektryczne, takie jak PN-IEC 60364, które podkreślają znaczenie odpowiedniego doboru materiałów i przekrojów w instalacjach elektrycznych.
