Informacje o egzaminie:

Zawód: Technik urządzeń i systemów energetyki odnawialnej
Kwalifikacja: ELE.10 - Montaż i uruchamianie urządzeń i systemów energetyki odnawialnej
Data rozpoczęcia: 27 kwietnia 2026 18:34
Data zakończenia: 27 kwietnia 2026 18:57

Egzamin zdany!

Wynik: 28/40 punktów (70,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Aby podłączyć wylot zimnego powietrza z parownika monoblokowej pompy ciepła typu powietrze-woda o współczynniku COP = 3,5, która podgrzewa wodę o mocy 7 kW, należy zastosować

A. rury miedzianej o średnicy 25 mm

B. rury stalowej o średnicy 125 mm

C. rury PVC o średnicy 20 mm

D. rury PVC o średnicy 125 mm

Rura PVC o średnicy 125 mm to całkiem dobry wybór do podłączenia wylotu zimnego powietrza z parownika w monoblokowej pompie ciepła powietrze-woda. Gdy projektujemy systemy HVAC, ważne, żeby materiały, które używamy, były zgodne z wymaganiami dotyczącymi przepływu powietrza i odporności na różne warunki atmosferyczne, a rura PVC właśnie takie właściwości ma. Średnica 125 mm powinna zapewnić odpowiedni przepływ powietrza, co jest kluczowe dla efektywności pompy ciepła, szczególnie gdy ma ona współczynnik COP na poziomie 3,5 i moc 7 kW. Warto pamiętać, żeby przy doborze materiałów do instalacji HVAC sprawdzić normy branżowe, jak PN-EN 1452, które precyzują wymagania dla rur w systemach hydraulicznych. Rury PVC są naprawdę niezawodne, łatwe do zamontowania i dobrze znoszą korozję. Przykładem ich zastosowania mogą być instalacje wentylacyjne czy klimatyzacyjne, gdzie odpowiedni przepływ powietrza przekłada się na komfort użytkowników i efektywność energetyczną całego systemu.

Pytanie 2

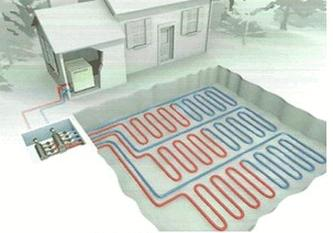

Przedstawiony na rysunku kolektor poziomy płaski, współpracujący z pompą ciepła, jest ułożony w sposób

A. równoległy.

B. prostopadły.

C. meandryczny.

D. spiralny.

Odpowiedź "meandryczny" jest poprawna, ponieważ ilustracja przedstawia kolektor poziomy płaski, którego rury są ułożone w regularne, kręte linie, co jest charakterystyczne dla układu meandrycznego. Tego typu konfiguracja rurociągów ma na celu maksymalizację powierzchni wymiany ciepła oraz poprawę efektywności systemu grzewczego. W praktyce, zastosowanie meandrycznego układu umożliwia lepsze rozprowadzenie medium grzewczego w obrębie gruntu, co zwiększa efektywność wymiany ciepła między kolektorem a otoczeniem. W standardach projektowania systemów pomp ciepła, meandryczny układ rurociągów jest często preferowany, gdyż pozwala na optymalne wykorzystanie dostępnej przestrzeni oraz minimalizuje ryzyko lokalnych strat ciepła, co jest ważne dla poprawy efektywności energetycznej całego systemu.

Pytanie 3

W jaki sposób jest ukształtowany przedstawiony na rysunku kolektor gruntowy, współpracujący z pompą ciepła?

A. Koszowy.

B. Spiralny.

C. Meandryczny.

D. Skośny.

Odpowiedź meandryczna jest poprawna, ponieważ taka konfiguracja kolektora gruntowego optymalizuje wymianę ciepła pomiędzy gruntem a rurami, co ma kluczowe znaczenie w systemach współpracujących z pompami ciepła. W meandrycznym układzie rury są układane w sposób, który zapewnia większą powierzchnię kontaktu z ziemią, co umożliwia lepszą absorpcję ciepła. Taki układ sprawia, że system jest bardziej efektywny, co jest zgodne z normami branżowymi, takimi jak EN 14511 dotyczące pomp ciepła. W praktyce, zastosowanie meandrycznego kolektora zapewnia lepsze wykorzystanie energii geotermalnej, co jest istotne w kontekście zmniejszania kosztów eksploatacji budynków oraz przyczyniania się do ochrony środowiska. Dodatkowo, ten typ kolektora jest łatwiejszy w instalacji i może być dostosowany do różnych warunków gruntowych, co czyni go uniwersalnym rozwiązaniem dla systemów grzewczych.

Pytanie 4

Jaki wskaźnik efektywności energetycznej COP będzie miała pompa ciepła, która w listopadzie dostarczyła 2 592 kWh ciepła do ogrzania budynku, przy moc elektrycznej wynoszącej 0,9 kW?

A. 2,0

B. 5,0

C. 3,0

D. 4,0

Wskaźnik efektywności energetycznej pompy ciepła, znany jako COP (Coefficient of Performance), jest kluczowym wskaźnikiem określającym wydajność systemów grzewczych. W przypadku analizowanej pompy ciepła, obliczenia wykazały, że dostarczyła ona 2592 kWh ciepła, zużywając jednocześnie 648 kWh energii elektrycznej (0,9 kW x 720 godzin, co odpowiada 30 dniom listopada). Obliczając COP, uzyskujemy wartość 4,0 (2592 kWh / 648 kWh). Oznacza to, że na każdą jednostkę zużytej energii elektrycznej, pompa ciepła dostarcza cztery jednostki ciepła, co jest bardzo efektywnym wynikiem. Tak wysoki COP jest świadectwem nowoczesnych technologii stosowanych w pompach ciepła, które pozwalają na znaczną redukcję kosztów ogrzewania oraz emisji CO2 w porównaniu z tradycyjnymi systemami opartymi na paliwach kopalnych. W praktyce, wybór urządzenia o wysokim COP przekłada się na oszczędności energetyczne, co jest zgodne z zaleceniami Europejskiego Zielonego Ładu, który promuje zrównoważone i odnawialne źródła energii.

Pytanie 5

Jakie kryterium oddziałuje na ocenę stanu technicznego pompy ciepła podczas przeglądu technicznego?

A. Tempo obrotowe wirnika

B. Ciśnienie czynnika chłodniczego

C. Natężenie prądu w punkcie maksymalnej mocy

D. Prąd przy zwarciu

Prędkość obrotowa wirnika, prąd w punkcie mocy maksymalnej oraz prąd zwarcia, choć istotne w różnych kontekstach, nie są bezpośrednimi wskaźnikami stanu technicznego pompy ciepła podczas przeglądów technicznych. Prędkość obrotowa wirnika jest wskaźnikiem wydajności silnika, ale nie ma bezpośredniego związku z efektywnością działania pompy ciepła. Jej analiza może być przydatna w kontekście silnika elektrycznego, jednak nie dostarcza informacji dotyczących funkcjonowania całego systemu pompy ciepła. Z kolei prąd w punkcie mocy maksymalnej odnosi się bardziej do optymalizacji działania instalacji fotowoltaicznej, niż do samej pompy ciepła. To podejście może prowadzić do błędnych wniosków o wydajności systemu, ponieważ nie uwzględnia specyfiki pracy pompy ciepła, która działa w oparciu o cykl termodynamiczny i ciśnienie czynnika chłodniczego. Prąd zwarcia, choć może sygnalizować problemy z instalacją elektryczną, nie jest wskaźnikiem stanu technicznego pompy ciepła jako takiej. Często mylenie tych pojęć wynika z braku zrozumienia różnorodnych układów funkcjonowania systemów HVAC i ich interakcji. Ostatecznie, kluczowym elementem oceny wydajności i stanu technicznego pompy ciepła pozostaje ciśnienie czynnika chłodniczego, które bezpośrednio wpływa na efektywność wymiany ciepła oraz funkcjonowanie całego systemu.

Pytanie 6

Ciepło pozyskiwane z otoczenia do produkcji ciepłej wody użytkowej jest używane przez

A. kolektor płaski

B. pompę ciepła

C. wymiennik ciepła

D. ogniwo fotowoltaiczne

Ogniwa fotowoltaiczne to technologie, które przekształcają energię słoneczną bezpośrednio w energię elektryczną, a nie w ciepło. Chociaż mogą być używane w połączeniu z innymi systemami grzewczymi, ich głównym zastosowaniem jest produkcja prądu, a nie bezpośrednie wytwarzanie ciepłej wody. Kolektory płaskie również mają na celu pozyskiwanie energii ze słońca, jednak ich działanie opiera się na bezpośrednim podgrzewaniu cieczy, co sprawia, że są bardziej efektywne w regionach słonecznych. Kolektory te nie są jednak w stanie korzystać z energii cieplnej zawartej w otoczeniu w tak szerokim zakresie jak pompy ciepła, które mogą pracować w różnych warunkach. Wymienniki ciepła to urządzenia, które mają na celu transfer ciepła pomiędzy dwoma płynami, ale same w sobie nie generują ciepła. Pomylenie tych dwóch pojęć może prowadzić do błędnego postrzegania ich funkcji, co skutkuje nieefektywnym doborem systemów grzewczych. Kluczowe jest zrozumienie, że pompy ciepła wykorzystują zewnętrzne źródła energii, co czyni je bardziej wydajnymi w kontekście pozyskiwania ciepłej wody użytkowej w porównaniu do wskazanych technologii.

Pytanie 7

Współczynnik wydajności pompy ciepła COP określa się jako

A. iloraz mocy grzewczej uzyskanej do mocy elektrycznej pobranej

B. suma mocy elektrycznej oraz grzewczej

C. różnica między pobraną mocą elektryczną a mocą grzewczą

D. iloczyn uzyskanej mocy grzewczej i mocy elektrycznej pobranej

Współczynnik efektywności pompy ciepła, znany jako COP (Coefficient of Performance), jest kluczowym wskaźnikiem efektywności systemów grzewczych i chłodniczych. Definiuje się go jako iloraz uzyskanej mocy grzewczej do pobranej mocy elektrycznej. Taka definicja jest istotna, ponieważ pozwala ocenić, jak efektywnie urządzenie przekształca energię elektryczną w ciepło. Na przykład, jeśli pompa ciepła pobiera 1 kWh energii elektrycznej i wytwarza 4 kWh energii cieplnej, jej COP wynosi 4. Dzięki temu wskaźnikowi można porównywać różne modele pomp ciepła oraz oceniać, które z nich są najbardziej efektywne w danym zastosowaniu. Wysoki współczynnik COP jest korzystny nie tylko z perspektywy finansowej, ale także ekologicznej, gdyż wskazuje na mniejsze zużycie energii i niższe emisje CO2. W odniesieniu do dobrych praktyk branżowych, zaleca się regularne monitorowanie COP, co pozwala na optymalizację pracy systemów oraz ich właściwe serwisowanie.

Pytanie 8

Według norm dotyczących poprawnego instalowania kolektora gruntowego poziomego, należy go umieścić

A. pod miejscem parkingowym

B. pod konstrukcją budynku

C. na terenie niepodlegającym zabudowie

D. na obszarze zurbanizowanym

Kolektor gruntowy poziomy powinien być montowany na obszarze wolnym od zabudowań ze względu na optymalizację wydajności systemu oraz ograniczenie zakłóceń w jego pracy. Takie usytuowanie pozwala na efektywne wykorzystanie energii geotermalnej, gdyż nie ma przeszkód, które mogłyby ograniczać dostęp do ciepła zgromadzonego w gruncie. W praktyce, umieszczając kolektor w otwartym terenie, operatorzy systemów grzewczych mogą zapewnić lepszy obieg powietrza oraz możliwość łatwiejszego dostępu do urządzeń w przypadku ewentualnych napraw lub konserwacji. Ponadto, zgodnie z wytycznymi branżowymi, zaleca się, aby instalacje gruntowe były oddalone od budynków oraz innych obiektów, co pozwala uniknąć potencjalnych problemów związanych z oddziaływaniem cieplnym na strukturę budynku. Dobre praktyki wskazują również, że powinno się unikać zasiągania zgody na prowadzenie prac instalacyjnych w obszarach mocno zabudowanych, gdzie możliwości montażu są ograniczone oraz może występować ryzyko uszkodzenia infrastruktury.

Pytanie 9

W jakim dokumencie powinny być odnotowane wszystkie działania wykonane przez montera pompy ciepła w trakcie realizacji gwarancyjnych prac serwisowych?

A. Na fakturze za wykonaną pracę

B. W dokumentacji techniczno-ruchowej

C. W karcie gwarancyjnej

D. W instrukcji serwisowej

Karta gwarancyjna to naprawdę ważny dokument. Powinna zawierać wszystkie istotne informacje o tym, co robił monter w trakcie serwisu w czasie gwarancji. Zgodnie z branżowymi standardami oraz normami ISO, ta dokumentacja służy jako dowód, że serwis został wykonany, co chroni prawa konsumenta. W karcie gwarancyjnej zapisujemy nie tylko daty serwisu, ale też dokładny opis prac, jakie były wykonane, jak i uwagi o stanie technicznym sprzętu oraz sugestie na przyszłość. Na przykład, jeśli monter zauważył jakieś problemy z pompą ciepła, to powinien to dokładnie opisać w karcie, żeby w razie czego ułatwić przyszłe naprawy. No i w branży HVAC naprawdę ważne jest, żeby wszystkie działania serwisowe były dokładnie udokumentowane. Robi to nie tylko dla ochrony praw konsumentów, ale też podnosi odpowiedzialność wykonawcy.

Pytanie 10

Przy planowaniu układu rury poziomego gruntowego wymiennika ciepła, jakie czynności należy wykonać w odpowiedniej kolejności?

A. uwzględnić techniczne możliwości wykonania wykopu, wykonać wykop, sprawdzić lokalizację innego uzbrojenia podziemnego terenu, ułożyć rurę wymiennika, wykonać podsypkę piaskową (brak kamieni), wykonać próbę szczelności, wykonać obsypkę, wykonać zasypkę gruntem rodzimym, podłączenie wymiennika gruntowego do modułu pompy

B. uwzględnić techniczne możliwości wykonania wykopu, wykonać próbę szczelności, wykonać wykop, ułożyć rurę wymiennika, sprawdzić lokalizację innego uzbrojenia podziemnego terenu, wykonać podsypkę piaskową (brak kamieni), wykonać zasypkę gruntem rodzimym, wykonać obsypkę, podłączenie wymiennika gruntowego do modułu pompy

C. uwzględnić techniczne możliwości wykonania wykopu, wykonać wykop, wykonać próbę szczelności, ułożyć rurę wymiennika, sprawdzić lokalizację innego uzbrojenia podziemnego terenu, wykonać podsypkę piaskową (brak kamieni) gruntem rodzimym, wykonać obsypkę, podłączenie wymiennika gruntowego do modułu pompy, wykonać zasypkę

D. uwzględnić techniczne możliwości wykonania wykopu, sprawdzić lokalizację innego uzbrojenia podziemnego terenu, wykonać wykop, wykonać podsypkę piaskową (brak kamieni), ułożyć rurę wymiennika, wykonać próbę szczelności, wykonać obsypkę, wykonać zasypkę gruntem rodzimym, podłączenie wymiennika gruntowego do modułu pompy

W przypadku odpowiedzi, które nie przedstawiają właściwej kolejności czynności, można zauważyć szereg istotnych błędów. Przykładowo, wykonywanie próby szczelności przed ułożeniem rury wymiennika jest nieuzasadnione, ponieważ próba szczelności ma sens tylko po ułożeniu rury. Próba ta ma na celu wykrycie ewentualnych nieszczelności, które mogłyby pojawić się na etapie instalacji. Jeżeli rura nie została jeszcze ułożona, nie jest możliwe przetestowanie jej szczelności. Inny typowy błąd to brak wcześniejszego sprawdzenia lokalizacji innych instalacji podziemnych, co może prowadzić do niebezpiecznych sytuacji, takich jak uszkodzenie kabli elektrycznych czy rur wodociągowych. Niezrozumienie potrzeby podsypki piaskowej przed ułożeniem rury może prowadzić do niewłaściwego osadzenia instalacji, co w późniejszym czasie może skutkować przesunięciami rury oraz uszkodzeniami systemu. Zasypanie gruntem rodzimym przed wykonaniem obsypki również jest błędne, ponieważ obsypka powinna chronić rurę przed uszkodzeniami mechanicznymi. Te błędne podejścia i myślenie mogą prowadzić do poważnych problemów technicznych i zwiększenia kosztów eksploatacji systemu. Dlatego tak ważne jest przestrzeganie ustalonej kolejności działań zgodnie z dobrymi praktykami branżowymi oraz standardami, co zapewni nie tylko efektywność projektu, ale również jego długotrwałość.

Pytanie 11

Na jakiej głębokości układa się rury gruntowego wymiennika ciepła w instalacji pompy cieplnej?

A. 1,6-2,2 m

B. 0,6-1,2 m

C. 1,0-1,6 m

D. 2,2-2,8 m

Wybór głębokości układania rur gruntowego wymiennika ciepła ma kluczowe znaczenie dla efektywności pracy pompy ciepła. Odpowiedzi sugerujące zbyt płytkie ułożenie rur, takie jak 0,6-1,2 m, mogą wynikać z błędnych założeń dotyczących stabilności temperatury gruntu w sezonie grzewczym. Na tak niewielkiej głębokości temperatury gruntu mogą ulegać większym wahaniom, co negatywnie wpływa na wydajność systemu. Ponadto, w okresach intensywnego użytkowania systemu, może dojść do przegrzania gruntu, co skutkuje obniżoną efektywnością wymiany ciepła. Podobnie, wybór głębokości 1,6-2,2 m, chociaż teoretycznie może wydawać się rozsądny, wiąże się z większymi kosztami związanymi z wykopami oraz ewentualnymi problemami z instalacją. Przy takich głębokościach konieczne jest również odpowiednie zabezpieczenie rur przed uszkodzeniami, co dodatkowo zwiększa nakłady finansowe. W efekcie, zbyt głęboki lub zbyt płytki układ rur prowadzi do nieoptymalnych warunków pracy systemu, co jest niezgodne z najlepszymi praktykami projektowania instalacji gruntowych wymienników ciepła, które rekomendują głębokość w granicach 1,0-1,6 m jako najbardziej efektywną.

Pytanie 12

W skład odnawialnych źródeł energii wchodzą

A. energia geotermalna, energia biomasy, biogaz

B. energia wiatru, energia wody, ropa naftowa

C. energia geotermalna, energia słoneczna, węgiel

D. węgiel kamienny, węgiel brunatny, gaz ziemny

Odpowiedź wskazująca na energię geotermalną, energię biomasy oraz biogaz jako odnawialne źródła energii jest prawidłowa, ponieważ wszystkie te źródła są zdolne do regeneracji w krótkim czasie i nie prowadzą do wyczerpywania zasobów naturalnych. Energia geotermalna wykorzystuje ciepło z wnętrza Ziemi, co sprawia, że jest to jeden z najbardziej stabilnych i niezawodnych źródeł energii. Można ją wykorzystać do ogrzewania budynków oraz do produkcji energii elektrycznej. Energia biomasy, z kolei, jest pozyskiwana z materiałów organicznych, takich jak odpady rolnicze czy drewno, co pozwala na zamianę odpadów w wartościowe źródło energii, przyczyniając się jednocześnie do zrównoważonego rozwoju. Biogaz, wytwarzany z fermentacji organicznych odpadów, może być wykorzystywany jako paliwo do silników czy do produkcji energii elektrycznej. Dobre praktyki branżowe promują rozwój technologii związanych z tymi źródłami, aby zwiększyć efektywność i zmniejszyć emisję gazów cieplarnianych. Te odnawialne źródła energii mają ogromny potencjał w ramach strategii zrównoważonego rozwoju i walki ze zmianami klimatycznymi.

Pytanie 13

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 14

Podstawą do stworzenia szczegółowego kosztorysu instalacji pompy ciepła są

A. atestacje higieniczne

B. harmonogramy prac

C. katalogi nakładów rzeczowych

D. aprobacje techniczne

Wybór odpowiedzi dotyczących aprobat technicznych, atestów higienicznych oraz harmonogramów robót jako podstaw dla kosztorysu szczegółowego instalacji pompy ciepła jest mylny i wynika z niepełnego zrozumienia roli tych dokumentów. Aprobata techniczna dotyczy zgodności produktu z odpowiednimi normami, ale nie zawiera informacji o kosztach materiałów czy robocizny. W praktyce, akceptacja techniczna jest procesem wymaganym dla legalności zastosowania danego urządzenia, lecz nie ma bezpośredniego wpływu na wycenę kosztów. Atesty higieniczne koncentrują się na aspekcie zdrowotnym i bezpieczeństwa, co jest kluczowe, ale nie informują o wydatkach związanych z instalacją czy eksploatacją pompy ciepła. Harmonogramy robót z kolei służą do planowania działań w czasie, co jest istotne dla organizacji pracy, ale nie zawierają szczegółów dotyczących kosztów. Wybierając te odpowiedzi, można wpaść w pułapkę myślenia, że wszystkie dokumenty techniczne są równoważne w kontekście przygotowywania kosztorysu. Kluczowe jest zrozumienie, że kosztorys powinien być oparty przede wszystkim na danych dotyczących nakładów rzeczowych, co zapewnia dokładność i rzetelność oszacowań związanych z kosztami inwestycji.

Pytanie 15

W systemach pomp ciepła typu split czynnościom serwisowym nie podlega

A. parownik

B. filtr w układzie wodnym

C. tacka skroplin

D. obudowa pompy ciepła

Obudowa pompy ciepła jest elementem konstrukcyjnym, który nie wymaga regularnych czynności konserwacyjnych w takiej samej mierze jak inne komponenty systemu. Jej główną funkcją jest ochrona wewnętrznych mechanizmów przed niekorzystnymi warunkami atmosferycznymi oraz zapewnienie estetycznego wyglądu urządzenia. W praktyce, konserwacja obudowy pompy ciepła ogranicza się zazwyczaj do sporadycznego czyszczenia z zewnątrz oraz sprawdzania stanu ogólnego. W odróżnieniu od filtrów czy parownika, które wymagają cyklicznej wymiany lub czyszczenia, obudowa nie jest elementem, który ulega zużyciu w wyniku działania cieplno-chłodniczego. Implementacja regularnej konserwacji innych elementów, takich jak tacka skroplin, jest kluczowa dla zapewnienia efektywności energetycznej oraz prawidłowego działania całego systemu. Zgodnie z najlepszymi praktykami branżowymi, zaleca się dokumentowanie przeprowadzonych przeglądów i konserwacji, co przyczynia się do wydłużenia żywotności urządzenia.

Pytanie 16

Za jakość realizacji prac montażowych oraz użytych materiałów przy instalacji systemu grzewczego z zastosowaniem pompy ciepła odpowiada

A. wykonawca

B. inspektor nadzoru

C. majster budowlany

D. inwestor

Wykonawca jest odpowiedzialny za jakość robót montażowych oraz zastosowanych materiałów w instalacjach grzewczych, w tym przy użyciu pomp ciepła. To on musi zapewnić, że wszystkie elementy systemu są zgodne z projektem oraz obowiązującymi normami, co jest kluczowe dla prawidłowego funkcjonowania całej instalacji. Przykładem może być prawidłowe zamontowanie jednostek wewnętrznych i zewnętrznych pompy ciepła, które muszą być umiejscowione w odpowiednich warunkach technicznych, aby zapewnić ich efektywność energetyczną. Dobre praktyki wskazują na konieczność wykorzystania materiałów wysokiej jakości, które są certyfikowane i spełniają standardy branżowe, co przekłada się na długotrwałość i niezawodność systemu. Odpowiedzialność wykonawcy obejmuje również przeprowadzenie stosownych testów oraz kontroli jakości, co jest zgodne z normami PN-EN 14511 dla pomp ciepła. Właściwe podejście wykonawcy do jakości robót przekłada się na zadowolenie inwestora oraz efektywność energetyczną obiektu.

Pytanie 17

Co jest źródłem ciepła dla pompy ciepła znajdującej się w instalacji przedstawionej na rysunku?

A. Grunt.

B. Wody gruntowe.

C. Powietrze.

D. Wody powierzchniowe.

Woda gruntowa jako źródło ciepła dla pompy ciepła jest efektywnym rozwiązaniem, które wykorzystuje naturalne zasoby dostępne w glebie. Na podstawie przedstawionego schematu, pompa ciepła łączy się ze studniami, co wskazuje na system, który czerpie energię z wód gruntowych. Woda pobierana ze studni zasilającej ma stałą temperaturę, co pozwala pompie ciepła na efektywne ogrzewanie budynku. Warto zauważyć, że taki system jest zgodny z normami efektywności energetycznej, a jego zastosowanie pozwala na znaczną redukcję kosztów ogrzewania. Przykładem zastosowania może być instalacja w obiektach mieszkalnych czy użyteczności publicznej, gdzie stały dostęp do ciepła z wód gruntowych pozwala na uzyskanie stabilnej efektywności energetycznej. Warto również podkreślić, że wykorzystanie wód gruntowych jako źródła ciepła jest zgodne z zasadami zrównoważonego rozwoju, a jego wdrożenie powinno odbywać się zgodnie z lokalnymi regulacjami prawnymi dotyczącymi ochrony zasobów wodnych.

Pytanie 18

Przez realizację odwiertów weryfikuje się hydrotermalne zasoby energii, dotyczące

A. atmosfery

B. wody, pary lub mieszaniny parowo-wodnej

C. suchych, ogrzanych i porowatych skał

D. gorących suchych skał

Odpowiedź dotycząca wody, pary lub mieszaniny parowo-wodnej jest poprawna, ponieważ hydrotermiczne zasoby energii odnosi się bezpośrednio do energii geotermalnej, która znajduje się w płynach geotermalnych. Woda i para wodna są kluczowymi nośnikami energii w systemach geotermalnych, które są wykorzystywane do produkcji energii elektrycznej oraz do zastosowań grzewczych. Przykładem praktycznego zastosowania jest użycie geotermalnych źródeł energii w elektrowniach geotermalnych, gdzie woda pod wysokim ciśnieniem jest wydobywana z głębokich odwiertów, a następnie używana do napędzania turbin. W wielu krajach, takich jak Islandia czy Nowa Zelandia, dobrze rozwinięte systemy geotermalne przyczyniają się do znacznej części produkcji energii. Stosowanie odwiertów geotermalnych w celu potwierdzenia zasobów wód gruntowych jest zgodne z najlepszymi praktykami w branży, a także z normami środowiskowymi, które dbają o zrównoważony rozwój i efektywność energetyczną."

Pytanie 19

Powietrzna pompa ciepła uzyskuje najwyższą efektywność

A. w dodatnich temperaturach

B. przy temperaturze 0°C

C. w ujemnych temperaturach

D. bez względu na temperaturę zewnętrzną

Powietrzne pompy ciepła działają na zasadzie przesyłania ciepła z jednego miejsca do drugiego, wykorzystując różnice temperatur. W dodatnich temperaturach zewnętrznych sprawność tych urządzeń osiąga optymalne wartości, ponieważ różnica temperatur między źródłem ciepła, a miejscem, do którego ciepło jest transportowane, jest stosunkowo niewielka. Dzięki temu pompy ciepła mogą pracować bardziej efektywnie, co przekłada się na niższe zużycie energii elektrycznej i niższe koszty eksploatacji. Na przykład, w instalacjach grzewczych, stosujących powietrzne pompy ciepła w sezonie wiosennym lub jesiennym, można zauważyć znaczną oszczędność kosztów ogrzewania. Dobrą praktyką jest także regularne serwisowanie urządzeń oraz dbanie o ich odpowiednie ustawienia, co pozwala utrzymać wysoką sprawność przez długi czas. Warto także zwrócić uwagę na dobór odpowiedniej pompy ciepła do specyfiki danego budynku, co może wpłynąć na dalszą optymalizację jej pracy.

Pytanie 20

W jaki sposób definiuje się współczynnik COP?

A. ciepło parowania w danej temperaturze oraz przy odpowiednim ciśnieniu

B. stosunek ilości ciepła generowanego przez pompę ciepła do ilości zużytej energii elektrycznej

C. moc chłodniczą, którą pompa ciepła osiąga w najbardziej trudnych warunkach

D. wydajność chłodniczą, wyrażoną w procentach lub jako wartość bezwymiarowa

Współczynnik COP (Coefficient of Performance) to kluczowy wskaźnik efektywności pompy ciepła, który określa, jak skutecznie urządzenie przekształca energię elektryczną w ciepło. Odpowiedź wskazująca na stosunek ilości ciepła wytwarzanego przez pompę ciepła do ilości pobranej energii elektrycznej jest poprawna, ponieważ dokładnie odzwierciedla zasadę funkcjonowania tego urządzenia. W praktyce, wysokie wartości COP są pożądane, ponieważ oznaczają większą efektywność energetyczną, co prowadzi do mniejszych kosztów eksploatacji oraz mniejszego wpływu na środowisko. Przykładowo, pompa ciepła o współczynniku COP równym 4 potrafi wygenerować 4 jednostki ciepła przy zużyciu 1 jednostki energii elektrycznej. Takie wskaźniki są istotne w kontekście norm i regulacji związanych z efektywnością energetyczną, takich jak dyrektywy Unii Europejskiej dotyczące energooszczędności, które promują stosowanie rozwiązań o wysokiej efektywności. Zrozumienie COP pozwala na optymalizację użytkowania pomp ciepła oraz lepsze planowanie systemów ogrzewania i chłodzenia w budynkach.

Pytanie 21

Wskaż, w oparciu o przedstawiony fragment instrukcji, na jakiej minimum głębokości poniżej lokalnej granicy przemarzania gruntu, należy montować kolektory gruntowe.

W przypadku gruntów o niskim stopniu wilgotności (grunt suchy, piaszczysty) układy spiralne mogą powodować znaczne wychłodzenie gruntu i zamarzanie parownika w pompie ciepła, wobec czego zdecydowanie bardziej bezpieczne jest stosowanie układów płaskich lub kolektorów pionowych. Kolektory poziome, w postaci pętli rur o jednakowej długości, układa się w odległości minimum 0,5÷1,0 m od siebie, na głębokości 30÷40 cm poniżej granicy przemarzania gruntu, co w Polsce stanowi w zależności od rejonu 0,8÷1,4 m.

A. 10 cm

B. 30 cm

C. 20 cm

D. 50 cm

Wybór głębokości montażu kolektorów gruntowych na poziomie 20 cm, 50 cm lub 10 cm jest błędny z kilku powodów. Głównym błędem jest nieprzestrzeganie zasad dotyczących głębokości ułożenia kolektorów w kontekście lokalnej granicy przemarzania gruntu. Ułożenie kolektorów na wysokości 20 cm może prowadzić do ich uszkodzenia przez przemarzanie, co bezpośrednio wpływa na wydajność systemu. Natomiast głębokość 50 cm, mimo że wydaje się być odpowiednia, nie jest zgodna z podanymi w instrukcji wartościami, które wskazują na 30 cm jako minimalny poziom. Wybór 10 cm jest zdecydowanie niewłaściwy i stwarza ryzyko nieprawidłowego działania systemu, gdyż kolektory mogą nie być wystarczająco chronione przed mrozem. Ponadto, niewłaściwe umiejscowienie kolektorów może prowadzić do niewłaściwego rozkładu temperatury w gruncie, co z kolei obniża efektywność wymiany ciepła. W praktyce nieprzestrzeganie tych zasad może skutkować wysokimi kosztami eksploatacyjnymi i koniecznością wykonania kosztownych napraw. Kluczowe jest, aby przed montażem kolektorów gruntowych dokładnie zapoznać się z wytycznymi oraz uwzględnić lokalne uwarunkowania, co jest zgodne z najlepszymi praktykami w branży geotermalnej.

Pytanie 22

Ciśnienie ustawione na zaworze zabezpieczającym w systemie grzewczym z zastosowaniem pompy ciepła powinno wynosić

A. 6 barów

B. 2 bary

C. 1 bar

D. 9 barów

Nastawa zaworu bezpieczeństwa w instalacji grzewczej z pompą ciepła powinna wynosić 6 barów, co odpowiada standardom dla tego typu systemów. Pompy ciepła są projektowane do pracy w określonym zakresie ciśnienia, a 6 barów stanowi odpowiednią wartość zabezpieczającą przed nadmiernym wzrostem ciśnienia, co może prowadzić do uszkodzenia instalacji. W praktyce, zawór bezpieczeństwa powinien otworzyć się, gdy ciśnienie wewnętrzne przekroczy ustaloną wartość, a 6 barów jest powszechnie przyjętą normą dla większości systemów grzewczych. Przykład zastosowania to instalacje ogrzewania podłogowego, gdzie nadmiar ciśnienia może zniszczyć rury. Wybór odpowiedniej nastawy zaworu bezpieczeństwa jest kluczowy dla zapewnienia bezpieczeństwa i niezawodności systemu. Zgodnie z normami PN-EN 12828 oraz PN-EN 12831, należy regularnie kontrolować i konserwować te urządzenia, aby zapewnić ich prawidłowe działanie, co przekłada się na efektywność energetyczną oraz długowieczność instalacji grzewczej.

Pytanie 23

Aby pompy ciepła funkcjonujące w systemie ogrzewania mogły przez cały okres eksploatacji skutecznie pełnić swoje zadania, konieczne jest zapewnienie regularnych przeglądów technicznych, które powinny być realizowane przynajmniej raz

A. w roku po zakończeniu sezonu grzewczego

B. na pięć lat po zakończeniu sezonu grzewczego

C. w roku przed rozpoczęciem sezonu grzewczego

D. na pięć lat przed rozpoczęciem sezonu grzewczego

Odpowiedź „w roku przed sezonem grzewczym” jest prawidłowa, ponieważ regularne przeglądy techniczne pomp ciepła są kluczowe dla ich niezawodności i efektywności. Przeglądy powinny być przeprowadzane przed rozpoczęciem sezonu grzewczego, aby zidentyfikować ewentualne usterki i zapewnić optymalne działanie urządzenia. Dobrym przykładem zastosowania tej praktyki jest wykonanie przeglądu całego systemu, w tym sprawdzenie stanu wymiennika ciepła, układu chłodniczego oraz poziomu czynnika chłodniczego. Ponadto, zgodnie z normą PN-EN 14511, producent pomp ciepła zaleca regularne przeglądy w celu oceny efektywności energetycznej oraz zmniejszenia ryzyka awarii. Przegląd można również połączyć z konserwacją, co pozwala na przedłużenie żywotności urządzenia oraz redukcję kosztów eksploatacyjnych. Regularne działania serwisowe przed sezonem grzewczym pozwalają na wczesne wykrycie problemów, co jest niezbędne do zapewnienia komfortu cieplnego w budynku.

Pytanie 24

Jaką funkcję pełni parownik w pompie ciepła?

A. zamienia energię elektryczną na ciepło

B. przekształca ciepło w energię elektryczną

C. wydziela ciepło do otoczenia

D. pobiera ciepło z otoczenia

Pompa ciepła to urządzenie, które wykorzystuje zasady termodynamiki do transportu ciepła z jednego miejsca do drugiego. W kontekście parownika, kluczowym błędem jest mylenie jego funkcji z innymi procesami energetycznymi. Odpowiedzi sugerujące, że parownik zamienia ciepło w energię elektryczną lub oddaje ciepło do środowiska są nieprawidłowe, ponieważ parownik jest elementem, który służy do absorpcji ciepła, a nie jego oddawania. Zamiana ciepła w energię elektryczną to funkcja innych urządzeń, takich jak ogniwa fotowoltaiczne czy elektrownie cieplne, które działają w oparciu o różne zasady fizyczne. Także funkcja oddawania ciepła do środowiska jest realizowana przez inny komponent pompy ciepła, a mianowicie skraplacz, który jest odpowiedzialny za oddawanie energii cieplnej do systemu grzewczego lub do atmosfery. Nieprawidłowe odpowiedzi mogą wynikać z nieporozumienia dotyczącego cyklu chłodniczego. Pompa ciepła działa w systemie cyklicznym, w którym ciepło jest transferowane z niższej do wyższej temperatury, a parownik jest pierwszym krokiem w tym procesie, a nie jego końcem. Zrozumienie funkcji każdego elementu pompy ciepła, w tym parownika, jest kluczowe dla prawidłowego wykorzystania i efektywności systemów grzewczych, a także dla podejmowania świadomych decyzji dotyczących ich projektowania i użytkowania.

Pytanie 25

Który typ podłoża wspomaga przekazywanie ciepła do kolektora gruntowego?

A. Wilgotny i gliniasty

B. Suchy i gliniasty

C. Wilgotny i piaszczysty

D. Twardy i piaszczysty

Odpowiedź 'Wilgotny i gliniasty' jest jak najbardziej trafna. Grunt gliniasty, kiedy jest odpowiednio wilgotny, świetnie przewodzi ciepło. Woda działa tu jak superbohater, bo sprawia, że ciepło łatwiej przemieszcza się do kolektora gruntowego. W praktyce, systemy geotermalne, które bazują na tym typie gruntu, często mają lepszą wydajność niż inne. Jak dobrze zaprojektujesz taki system, to możesz efektywnie korzystać z energii zgromadzonej w ziemi do ogrzewania budynków. To wszystko jest zgodne z dobrymi praktykami w budownictwie ekologicznym. Różne standardy, jak te od ASHRAE, mówią, jak ważny jest dobór odpowiedniego gruntu, bo to ma wpływ na energooszczędność systemów grzewczych.

Pytanie 26

Kiedy temperatura zasilania systemu grzewczego wynosi 70°C, w jakim trybie powinna działać pompa ciepła?

A. biwalentnym rozdzielonym

B. monowalentnym

C. monoenergetycznym

D. biwalentnym równoległym

Jak mamy temperaturę zasilania 70°C, to system monoenergetyczny może być problematyczny. System ten opiera się tylko na jednym źródle ciepła, co powoduje, że jest mniej elastyczny, jeśli chodzi o zmieniające się warunki na zewnątrz. Nie radzi sobie dobrze przy niskich temperaturach, co może skutkować wyższymi kosztami i większą emisją zanieczyszczeń. Z drugiej strony, system biwalentny rozdzielony, który działa na dwóch źródłach ciepła, też nie zawsze sobie poradzi w sytuacjach, gdzie jedno źródło nie daje rady dostarczyć wystarczającej energii do ogrzewania. Wybór systemu monowalentnego, opartego wyłącznie na pompie ciepła, może być kiepskim pomysłem, szczególnie w przypadku wyższych temperatur, bo wiele pomp nie działa efektywnie przy takich warunkach. Często ludzie popełniają błędy, bo nie doceniają, jak ważna jest elastyczność źródeł ciepła i zbyt dużo ufają jednemu rozwiązaniu, nie analizując konkretnych potrzeb budynku i warunków zewnętrznych, co może prowadzić do problemów z komfortem i efektywnością energetyczną.

Pytanie 27

Co oznacza symbol sprężarkowej pompy ciepła B/A?

A. dolne źródło solanka, gromadzenie energii powietrze

B. dolne źródło woda, gromadzenie energii powietrze

C. dolne źródło woda, gromadzenie energii woda

D. dolne źródło powietrze, gromadzenie energii woda

Odpowiedź 'źródło dolne solanka, odbiornik energii powietrze' jest prawidłowa, ponieważ w kontekście sprężarkowych pomp ciepła stosuje się różne źródła dolne oraz odbiorniki energii. W tym przypadku solanka stanowi medium, które pobiera ciepło z gruntu, co jest typowe dla systemów gruntowych, a powietrze jako odbiornik energii wskazuje, że system wykorzystuje powietrze do ogrzewania budynku. Tego rodzaju rozwiązania są szczególnie efektywne w klimatach o umiarkowanych temperaturach, gdzie grunt utrzymuje względnie stałą temperaturę. Przykłady zastosowania obejmują systemy ogrzewania budynków jednorodzinnych oraz obiektów przemysłowych, gdzie nie ma możliwości zastosowania gruntowych wymienników ciepła. Ponadto, zgodnie z normami branżowymi, takie systemy wymagają odpowiedniego projektowania i dostosowania do specyficznych warunków lokalnych. Warto również zaznaczyć, że pompy ciepła oparte na solance mają wysoką efektywność energetyczną, co przekłada się na niższe koszty eksploatacji oraz mniejszy wpływ na środowisko, jeśli porównamy je do tradycyjnych systemów grzewczych.

Pytanie 28

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 29

Ile wynosi współczynnik wydajności pompy ciepła COP, obliczony na podstawie danych technicznych urządzenia zamieszczonych w tabeli, dla temperatury otoczenia 7°C i temperatury wody 50°C?

Dane techniczne
Warunki pomiaru	Opis	Jednostka	Wartość
Temp. otoczenia 7°C Temp. wody 50°C	Moc grzewcza	kW	3,0
	Moc elektryczna doprowadzona do sprężarki	kW	1,0
	Pobór prądu	A	4,5
Temp. otoczenia 2°C Temp. wody 30°C	Moc grzewcza	kW	3,2
	Moc elektryczna doprowadzona do sprężarki	kW	0,98
	Pobór prądu	A	4,45
Zasilanie elektryczne		V/Hz	230/50
Temperatura maksymalna		°C	60

A. 4,5

B. 1,0

C. 3,0

D. 4,0

Współczynnik wydajności pompy ciepła (COP) jest kluczowym wskaźnikiem efektywności energetycznej tych urządzeń. Odpowiedź 3,0 jest poprawna, ponieważ wskazuje na relację między mocą grzewczą a mocą elektryczną potrzebną do jej wytworzenia. W przypadku podanych wartości, moc grzewcza wynosi 3,0 kW, a moc elektryczna 1,0 kW. Obliczenie COP polega na podzieleniu mocy grzewczej przez moc elektryczną: COP = 3,0 kW / 1,0 kW = 3,0. Taki współczynnik oznacza, że pompa ciepła dostarcza trzy razy więcej energii cieplnej niż zużywa energii elektrycznej, co jest korzystne z perspektywy ekonomicznej oraz ekologicznej. W praktyce, wysoki współczynnik COP wskazuje na lepszą wydajność urządzenia, co jest szczególnie istotne przy obliczaniu kosztów eksploatacji systemów ogrzewania. W branży pomp ciepła zaleca się dążenie do COP na poziomie co najmniej 3,0, aby zapewnić opłacalność inwestycji.

Pytanie 30

Do instalacji ogrzewania podłogowego zasilanego pompą ciepła wykorzystuje się rury

A. kamionkowe

B. żeliwne

C. stalowe

D. z tworzywa sztucznego

Instalację ogrzewania podłogowego zasilaną z pompy ciepła wykonuje się najczęściej z rur z tworzywa sztucznego, takich jak polietylen (PE) lub polipropylen (PP). Te materiały charakteryzują się doskonałą odpornością na korozję, co jest kluczowe w systemach, w których krążą płyny o różnej chemicznej charakterystyce. Ponadto, rury z tworzywa sztucznego mają dobre właściwości izolacyjne, co pozwala na efektywne wykorzystanie energii z pompy ciepła. Elastyczność tych materiałów ułatwia montaż, pozwalając na łatwe formowanie i dostosowanie do najbardziej wymagających układów. W praktyce, stosując rury z tworzywa sztucznego, można zredukować ilość połączeń i złączy, co z kolei zmniejsza ryzyko wycieków. Standardy branżowe, takie jak PN-EN 1264 dotyczące ogrzewania podłogowego, podkreślają zalety używania tych materiałów i ich zgodność z nowoczesnymi technologiami ogrzewania. Dodatkowo, ich lekkość w porównaniu do rur stalowych czy żeliwnych sprawia, że instalacja staje się prostsza i szybsza, co jest nieocenione w praktyce budowlanej.

Pytanie 31

Możliwość ogrzewania oraz chłodzenia przy użyciu jednego urządzenia jest efektem zastosowania

A. ogniwa fotowoltaicznego typu CIGS

B. rewersyjnej pompy ciepła

C. próżniowego kolektora słonecznego

D. ogniwa wodorowego

Rewersyjna pompa ciepła to urządzenie, które w zależności od potrzeb użytkownika może zarówno ogrzewać, jak i chłodzić pomieszczenia. Działa na zasadzie wymiany ciepła z otoczeniem, wykorzystując cykl termodynamiczny, który pozwala na odwrócenie kierunku przepływu czynnika chłodniczego. W trybie ogrzewania, pompa ciepła pobiera ciepło z zewnątrz (nawet przy niskich temperaturach) i przekształca je, aby podnieść temperaturę w budynku. Natomiast w trybie chłodzenia, proces jest odwrotny, co pozwala na usuwanie ciepła z wnętrza budynku. Dzięki tej uniwersalności, rewersyjne pompy ciepła znajdują szerokie zastosowanie w nowoczesnym budownictwie, w tym w domach jednorodzinnych, biurach oraz obiektach przemysłowych. Standardy dotyczące efektywności energetycznej, takie jak SEER i HSPF, mają na celu oceny wydajności systemów HVAC, w tym pomp ciepła, co potwierdza ich znaczenie w zrównoważonym rozwoju. W praktyce, instalacja pompy ciepła może prowadzić do znacznego obniżenia kosztów ogrzewania i chłodzenia, a także redukcji emisji CO2, co jest zgodne z globalnymi trendami proekologicznymi.

Pytanie 32

Wykonując prace montażowe pompy ciepła, należy zadbać o staranne połączenia wszystkich jej elementów składowych. Urządzenie przedstawione na rysunku to

A. filtr czterodrożny.

B. płytowy wymiennik ciepła.

C. przepływowy podgrzewacz wody.

D. filtr spalin przewodu kominowego.

Urządzenie przedstawione na zdjęciu to płytowy wymiennik ciepła, które odgrywa kluczową rolę w systemach HVAC oraz w technologii pomp ciepła. Jego charakterystyczna konstrukcja z wieloma równoległymi płytami umożliwia efektywne przekazywanie ciepła między dwoma różnymi medium, co jest fundamentalne dla wydajności energetycznej systemu. Płytowe wymienniki ciepła charakteryzują się dużą powierzchnią wymiany ciepła w stosunkowo kompaktowej formie, co czyni je idealnymi do zastosowań w ogrzewaniu, chłodzeniu i procesach przemysłowych. W praktyce, te urządzenia są wykorzystywane nie tylko w pompach ciepła, ale także w systemach grzewczych z wykorzystaniem energii odnawialnej, takich jak solary. Zgodnie z obowiązującymi standardami, przy montażu tych urządzeń należy zapewnić odpowiednią izolację oraz dbać o szczelność połączeń, aby zminimalizować straty energii. Tego typu wymienniki mają również zastosowanie w procesach chłodzenia i odzysku ciepła, co czyni je niezwykle wszechstronnymi elementami nowoczesnych instalacji grzewczych.

Pytanie 33

Instalacja gruntowej pompy ciepła wymaga zbudowania kolektora poziomego jako dolnego źródła. W tym przypadku kolektor poziomy to

A. wężownica w wymienniku c.w.u.

B. system rur zakopanych pionowo na głębokości około 30 metrów

C. system rurek zakopanych pod powierzchnią gruntu poniżej strefy przemarzania

D. kolektor umiejscowiony płasko na dachu zwrócony w stronę południową

Kolektor poziomy w gruntowej pompie ciepła to system rurek zakopanych na głębokości poniżej strefy przemarzania, co jest kluczowe dla efektywności działania tego typu instalacji. Wysokiej jakości kolektor poziomy umożliwia wymianę ciepła z gruntem, który ma bardziej stabilną temperaturę w porównaniu z powietrzem. Właściwe umiejscowienie kolektora poniżej strefy przemarzania, zazwyczaj na głębokości od 0,8 do 1,5 metra, zapewnia, że ciepło jest odbierane efektywnie przez rurki wypełnione czynnikiem roboczym. Przykłady zastosowania obejmują domy jednorodzinne oraz budynki użyteczności publicznej, gdzie systemy te są projektowane z uwzględnieniem lokalnych warunków klimatycznych. Zgodnie z dobrymi praktykami branżowymi, projektanci instalacji ciepłowniczych powinni również uwzględniać właściwe obliczenia dotyczące długości i zakupu rur, aby zapewnić odpowiednią wydajność energetyczną oraz zgodność z normami EN 14511 i EN 14825.

Pytanie 34

Czynnik przenoszący ciepło z dolnego źródła do pompy oraz z pompy do instalacji o oznaczeniu A/A dotyczy pomp ciepła, w których dolnym źródłem ciepła jest

A. grunt, a górnym powietrze wewnętrzne lub woda grzewcza; w instalacji dolnego źródła krąży solanka, natomiast w instalacji grzewczej krąży woda

B. powietrze wywiewane, natomiast górnym powietrze wewnętrzne; czynnikiem pośredniczącym jest czynnik roboczy pompy ciepła

C. grunt, a górnym powietrze wewnętrzne; czynnikiem pośredniczącym między dolnym źródłem ciepła a pompą ciepła jest roztwór glikolu, natomiast między pompą ciepła a górnym źródłem ciepła powietrze

D. woda powierzchniowa lub głębinowa, a górnym powietrze wewnętrzne lub woda grzewcza; czynnikiem pośredniczącym jest woda

Zrozumienie roli, jaką odgrywają różne źródła ciepła w systemach pomp ciepła, jest kluczowe dla ich prawidłowej eksploatacji. Wiele z nieprawidłowych odpowiedzi wskazuje na mylenie dolnych i górnych źródeł ciepła oraz na niepoprawne określenie czynników pośredniczących. Na przykład, podawanie gruntu jako dolnego źródła ciepła w kontekście pompy ciepła z powietrzem wewnętrznym jako górnym jest błędne, ponieważ grunt i powietrze to dwa różne źródła energii, które nie mogą być używane jednocześnie w taki sposób bez odpowiednich systemów pośredniczących. Ponadto, błędne odpowiedzi sugerują, że czynnikiem pośredniczącym w systemie jest substancja taka jak woda lub solanka, co nie odnosi się do standardów dla pomp ciepła powietrze-powietrze, które wykorzystują czynnik roboczy, najczęściej w formie gazu chłodniczego, w celu transportu energii cieplnej. Często popełnianym błędem jest również mylenie typu pompy ciepła, co prowadzi do niewłaściwych wniosków na temat efektywności i zastosowania systemu. Zrozumienie różnorodności źródeł ciepła oraz ich właściwości jest niezbędne dla efektywnego projektowania i eksploatacji systemów grzewczych, a także dla zapewnienia ich zgodności z obowiązującymi normami energetycznymi.

Pytanie 35

Współczynnik efektywności COP pompy ciepła o parametrach podanych w tabeli przy podgrzewaniu wody do temperatury 30 °C przy temperaturze otoczenia 2 °C wynosi

Parametry pompy
Parametr	Jednostka	Wartość
Moc cieplna*	kW	15,0
Moc elektryczna doprowadzona do sprężarki*	kW	3,0
Pobór prądu*	A	6,5
Moc cieplna**	kW	16,5
Moc elektryczna doprowadzona do sprężarki**	kW	3,6
Pobór prądu*	A	6,7
* temp. otoczenia 2°C, temp wody 30°C
** temp. otoczenia 7°C, temp wody 50°C

A. 3,6

B. 5,0

C. 3,0

D. 4,6

Kiedy mamy współczynnik efektywności COP na poziomie 5,0, to znaczy, że ta pompa ciepła działa jak maszyna na piątkę! Dostarcza 5 razy więcej energii cieplnej niż sama zużywa prądu. To świetne osiągnięcie, zwłaszcza w systemach, co wykorzystują niskotemperaturowe źródła ciepła, jak np. powietrze albo grunt. W praktyce, przy 1 kWh energii elektrycznej, nasza pompa oddaje aż 5 kWh energii cieplnej do ogrzewania. Taka efektywność naprawdę może zaoszczędzić kasę na ogrzewaniu i wpływa na mniejszą emisję CO2, co jest super ważne dla planety. W branży są normy, takie jak EN 14511, które pomagają w testowaniu efektywności pomp, dzięki czemu można porównywać różne dane i lepiej wybierać systemy grzewcze. Wartości COP są kluczowe, nie tylko przy wyborze urządzeń, ale także ocenie ich opłacalności i wpływu na środowisko.

Pytanie 36

System centralnego ogrzewania z pompą ciepła, która wykorzystuje ciepło z gruntu jako jedyne źródło ciepła, określa się mianem układu

A. monowalentnym

B. biwalentnym

C. ambiwalentnym

D. kombinowanym

Instalacja centralnego ogrzewania z pompą ciepła, która korzysta wyłącznie z energii geotermalnej, nazywana jest układem monowalentnym. Oznacza to, że system ten jako jedyne źródło ciepła zaspokaja potrzeby grzewcze budynku, co jest szczególnie korzystne w kontekście efektywności energetycznej. W takich systemach pompa ciepła pozyskuje ciepło z gruntu, co pozwala na wykorzystanie odnawialnych źródeł energii. Przykłady zastosowania to domy jednorodzinne, które mogą korzystać z gruntowych wymienników ciepła, jak kolektory poziome czy pionowe sondy geotermalne. Warto zaznaczyć, że projektowanie i instalacja takich systemów powinny opierać się na normach, takich jak PN-EN 14511, które regulują klasyfikację pomp ciepła oraz ich wydajność. W praktyce, układy monowalentne mogą wykazywać wysoką efektywność i przyczyniać się do znacznych oszczędności energii oraz redukcji emisji CO2, co jest zgodne z nowoczesnymi trendami w budownictwie ekologicznym.

Pytanie 37

Pompa ciepła jest wyposażona w sprężarkę o mocy elektrycznej P = 3 kW. Jaką ilość energii z sieci pobierze sprężarka w ciągu roku (365 dni), jeśli codziennie, systematycznie, pompa pracuje przez 4 godziny?

A. 4380 kWh

B. 1095 kWh

C. 3650 kWh

D. 1460 kWh

Wybrana odpowiedź 4380 kWh jest poprawna, ponieważ obliczamy roczne zużycie energii przez sprężarkę, uwzględniając zarówno moc urządzenia, jak i czas jego pracy. Sprężarka o mocy elektrycznej 3 kW działa przez 4 godziny dziennie, co daje dzienne zużycie energii wynoszące 3 kW * 4 h = 12 kWh. Następnie, mnożąc to przez liczbę dni w roku (365), otrzymujemy 12 kWh * 365 = 4380 kWh. Tego rodzaju kalkulacje są kluczowe w branży HVAC, gdzie efektywność energetyczna jest priorytetem. Znajomość zużycia energii pozwala na optymalizację kosztów eksploatacyjnych oraz wprowadzenie środków oszczędnościowych, co jest szczególnie ważne w kontekście rosnących cen energii. W praktyce, dobrą praktyką jest monitorowanie zużycia energii urządzeń takich jak pompy ciepła, co można osiągnąć za pomocą systemów zarządzania energią, które umożliwiają wykrywanie nieefektywności i wprowadzanie ulepszeń.

Pytanie 38

W systemie pompy ciepła typu powietrze-powietrze, króciec oznaczony jako "wypływ kondensatu" powinien być połączony z instalacją

A. zimnej wody

B. wentylacyjną

C. odpływową

D. ciepłej wody

W przypadku pompy ciepła powietrze-powietrze, króciec oznaczony "wypływ kondensatu" powinien być połączony z instalacją odpływową. Kondensat powstaje w wyniku procesu chłodzenia powietrza, co prowadzi do skraplania się pary wodnej zawartej w powietrzu. Odpowiednie odprowadzenie kondensatu jest kluczowe dla efektywności i trwałości systemu. Zgodnie z zasadami dobrych praktyk branżowych, kondensat powinien być odprowadzany w sposób zapewniający, że nie będzie on gromadził się w urządzeniu ani w jego okolicy, co mogłoby prowadzić do uszkodzenia podzespołów lub sprzyjać rozwojowi pleśni i grzybów. W praktyce, instalacja odpływowa powinna być wykonana z materiałów odpornych na korozję oraz mieć odpowiedni spadek, aby zapewnić swobodny przepływ kondensatu. Dodatkowo, warto zainstalować filtr w odpływie, aby zapobiec zatorom. Właściwe zarządzanie kondensatem jest istotne dla zachowania efektywności energetycznej urządzenia oraz komfortu użytkowników.

Pytanie 39

W przypadku, gdy źródłem ciepła są wody gruntowe lub powierzchniowe, a temperatura może być niższa od zera, którą z pomp ciepła należy zastosować?

A. woda - woda

B. powietrze - woda

C. solanka - woda

D. grunt - woda

Zastosowanie pomp ciepła typu grunt - woda, powietrze - woda lub woda - woda w kontekście pobierania ciepła z wód gruntowych lub powierzchniowych, szczególnie w warunkach niskotemperaturowych, jest niewłaściwe, ponieważ każda z tych opcji ma istotne ograniczenia. Pompy grunt - woda są optymalne w sytuacji, gdy ciepło pozyskiwane jest z gruntu, a nie z wód, co sprawia, że ich efektywność w kontekście wód gruntowych jest ograniczona. Z kolei pompy powietrze - woda działają na zasadzie pozyskiwania ciepła z powietrza, co w warunkach mroźnych może prowadzić do znacznych spadków wydajności i wymaga często dodatkowego źródła ciepła, co jest nieefektywne energetycznie. W przypadku pomp woda - woda, chociaż mogą one pobierać ciepło z wód gruntowych, ich zastosowanie może być problematyczne w obszarach, gdzie temperatura wód może przekraczać zera lub w przypadku, gdy następuje zamarzanie. Tak więc, pomimo że wszystkie te typy pomp mają swoje zastosowania, to nie są one najbardziej efektywne ani praktyczne w kontekście pozyskiwania ciepła w warunkach niskotemperaturowych z wód gruntowych czy powierzchniowych. Kluczowym błędem myślowym jest brak uwzględnienia specyfiki medium, z którego ciepło ma być pozyskiwane, co prowadzi do nieodpowiedniego doboru technologii grzewczych.

Pytanie 40

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Rozpocznij nowy egzamin

Powrót do strony głównej
