Szczegółowe wyniki:

Pytanie 1

Na której z przedstawionych na rysunkach tablic bezpieczeństwa powinien znajdować się napis "Nie załączać - pracują ludzie"?

A. D.

B. A.

C. C.

D. B.

Odpowiedź C jest właściwa, ponieważ tablica ta zawiera symbol ostrzegawczy dotyczący ryzyka elektrycznego, co jest kluczowe w kontekście zabezpieczeń w miejscach pracy. Zgodnie z normą PN-EN 60417, symbole ostrzegawcze mają na celu informowanie osób przebywających w danym obszarze o potencjalnych zagrożeniach, w tym przypadku związanych z elektrycznością. Napis "Nie załączać - pracują ludzie" jest niezbędny, aby zapobiec aktywacji urządzeń elektrycznych, co mogłoby prowadzić do poważnych wypadków. Praktycznym przykładem zastosowania takich tablic jest środowisko przemysłowe, gdzie pracownicy często manipulują przy urządzeniach elektrycznych, a zapewnienie ich bezpieczeństwa jest priorytetem. Właściwe oznakowanie miejsc pracy, szczególnie w obszarach z niebezpiecznymi instalacjami, jest zgodne z najlepszymi praktykami branżowymi i przepisami BHP. Warto również pamiętać, że tablice te powinny być umieszczane w widocznych miejscach, aby były łatwo zauważalne dla wszystkich pracowników i osób postronnych.

Pytanie 2

Do wykonania WLZ w instalacji trójfazowej jak na rysunku należy zastosować przewód typu

A. YKY

B. YDY

C. LgY

D. UTP

Przewód typu YKY jest najlepszym wyborem do wykonania wewnętrznej linii zasilającej (WLZ) w instalacji trójfazowej. Jego konstrukcja, oparta na miedzi i izolacji PVC, zapewnia odporność na różne warunki atmosferyczne oraz mechaniczne uszkodzenia, co jest kluczowe w instalacjach zarówno wewnętrznych, jak i zewnętrznych. W praktyce, YKY jest często stosowany w instalacjach przemysłowych oraz w budynkach mieszkalnych, gdzie wymagana jest stabilna i bezpieczna dostawa energii elektrycznej. Użycie przewodu YKY pozwala na zachowanie wysokiej wydajności energetycznej oraz minimalizację strat energii. Dodatkowo, zgodność z normami PN-EN 60228 oraz PN-EN 50525 potwierdza jego zastosowanie w instalacjach trójfazowych. Wybór YKY zamiast YDY jest uzasadniony tym, że YDY, mimo że również wykonany z miedzi, ma mniejszą odporność na czynniki zewnętrzne, co może prowadzić do uszkodzeń w trudniejszych warunkach. Właściwy dobór przewodu jest kluczowy dla zapewnienia bezpieczeństwa oraz efektywności instalacji elektrycznej.

Pytanie 3

Jakiego rodzaju zabezpieczenie powinno być zastosowane, gdy rozruch silnika indukcyjnego pierścieniowego bez urządzeń rozruchowych jest niedopuszczalny?

A. Zabezpieczenia zwarciowego

B. Zabezpieczenia przeciążeniowego

C. Zabezpieczenia nadnapięciowego

D. Zabezpieczenia podnapięciowego

Zastosowanie zabezpieczeń przeciążeniowych, zwarciowych, czy nadnapięciowych w kontekście rozruchu silników indukcyjnych pierścieniowych nie jest może najlepszym rozwiązaniem, bo jak rozruch się odbywa bez odpowiednich urządzeń, to może być kłopot. Zabezpieczenie przeciążeniowe niby chroni silnik przed przeciążeniem, no ale nie radzi sobie z problemem za niskiego napięcia. Z kolei zabezpieczenia zwarciowe mają na celu ochronę przed krótkimi spięciami, ale nie zapobiegają uruchomieniu przy niskim napięciu, co może prowadzić do uszkodzenia. Producenci sprzętu elektrycznego i dostawcy energii czasem zalecają stosowanie zabezpieczeń podnapięciowych jako ważny element w systemie ochrony silników, aby uniknąć złego rozruchu. Nadnapięcie to inny temat, jest groźne dla silnika, ale w kontekście rozruchu ważne jest to, żeby napięcie nie było za niskie, bo wtedy silnik nie ruszy, albo jeszcze gorzej – działa źle. Warto pomyśleć o tym, że wybór złego zabezpieczenia może prowadzić do dużych problemów i wyższych kosztów, co pokazuje, jak ważne jest, aby stosować odpowiednie rozwiązania według norm i dobrych praktyk inżynieryjnych.

Pytanie 4

Zespół elektryków ma wykonać na polecenie pisemne prace konserwacyjne przy urządzeniu elektrycznym.
Jak powinien postąpić kierujący zespołem w przypadku stwierdzenia niedostatecznego oświetlenia w miejscu pracy?

	Wykonać zleconą pracę	Powiadomić przełożonego o niedostatecznym oświetleniu
A.	TAK	NIE
B.	TAK	TAK
C.	NIE	TAK
D.	NIE	NIE

A. A.

B. D.

C. C.

D. B.

Wybór odpowiedzi C jest zgodny z zasadami BHP, które nakładają na kierownika zespołu obowiązek zapewnienia bezpiecznych warunków pracy. Niedostateczne oświetlenie stwarza ryzyko wypadków, co może prowadzić do poważnych konsekwencji zarówno dla pracowników, jak i dla pracodawcy. W sytuacji, gdy oświetlenie nie spełnia norm, kierujący zespołem powinien niezwłocznie zaprzestać wszelkich prac i poinformować przełożonego. Zgodnie z normą PN-EN 12464-1, miejsca pracy powinny być odpowiednio oświetlone, aby zminimalizować ryzyko błędów i wypadków. Przykładowo, w przypadku prac konserwacyjnych na wysokości, odpowiednie oświetlenie jest kluczowe dla bezpiecznej nawigacji i wykonywania zadań. Oprócz tego, zgodnie z wytycznymi BHP, pracownicy powinni być szkoleni w zakresie identyfikacji zagrożeń związanych z oświetleniem i wiedzieć, jak reagować w takich sytuacjach. Dlatego odpowiedź C nie tylko wskazuje na właściwe postępowanie, ale także na dbałość o bezpieczeństwo i zdrowie zespołu.

Pytanie 5

Przyrząd pokazany na zdjęciu przygotowano do bezpośredniego pomiaru

A. mocy elektrycznej prądu stałego.

B. natężenia prądu elektrycznego stałego i przemiennego.

C. energii elektrycznej obwodów wielkoprądowych.

D. natężenia prądu elektrycznego jednokierunkowego.

Odpowiedzi wskazujące na pomiar mocy elektrycznej prądu stałego, energii elektrycznej obwodów wielkoprądowych oraz natężenia prądu elektrycznego stałego i przemiennego są nieprawidłowe z kilku powodów. Po pierwsze, pomiar mocy elektrycznej wymaga zastosowania innego przyrządu, jakim jest watomierz, który mierzy zarówno napięcie, jak i natężenie prądu, aby obliczyć moc w watów. To podejście nie jest zastosowane w kontekście danego pytania, gdzie skupiamy się tylko na natężeniu prądu. Przyrządy do pomiaru energii elektrycznej w obwodach wielkoprądowych, takie jak liczniki energii, są również innego typu urządzeniami, które zajmują się całkowitą energią zużytą, a nie bezpośrednim pomiarem natężenia prądu. Ponadto, natężenie prądu elektrycznego stałego i przemiennego wymaga różnych technik pomiarowych i przyrządów, ponieważ prąd przemienny (AC) zmienia kierunek, co komplikuje jego pomiar. W praktyce, mylenie tych parametrów może prowadzić do błędnych obliczeń i potencjalnych uszkodzeń urządzeń. Dlatego ważne jest, aby przed dokonaniem pomiarów zrozumieć różnice między tymi parametrami oraz zastosowane metody pomiarowe w zgodzie z normami i dobrymi praktykami w dziedzinie elektrotechniki.

Pytanie 6

Jaką wkładkę topikową bezpiecznikową powinno się wykorzystać do ochrony silnika indukcyjnego przed skutkami zwarć?

A. WT-2 gTr

B. WT/NH aM

C. WT/NH DC

D. WT-00 gF

Wkładka topikowa WT/NH aM jest odpowiednia do zabezpieczania silników indukcyjnych przed skutkami zwarć, ponieważ charakteryzuje się dużą zdolnością do przerwania prądu oraz odpowiednim czasem zadziałania. W porównaniu do innych wkładek, aM (motor) zapewnia lepszą ochronę w przypadku prądów rozruchowych, które mogą być znacznie wyższe od normalnych wartości roboczych. W praktyce, takie wkładki są stosowane w układach zasilających silników elektrycznych, które podczas rozruchu mogą generować prądy nawet 5-7 razy większe od nominalnych. Dzięki właściwościom aM, wkładki te pozwalają na dłuższe tolerowanie tych wysokich prądów, co znacząco zwiększa bezpieczeństwo i nie powoduje niepotrzebnych wyłączeń. Dodatkowo, zgodnie z normą IEC 60269, wkładki aM są przystosowane do ochrony silników przed przeciążeniem, co czyni je idealnym wyborem w aplikacjach przemysłowych. Warto zaznaczyć, że stosowanie wkładek zabezpieczających powinno odbywać się zgodnie z zaleceniami producentów urządzeń oraz normami bezpieczeństwa, co zwiększa ich efektywność i niezawodność.

Pytanie 7

W układzie zasilania silnika, którego schemat przedstawiono na rysunku, uszkodzeniu uległ stycznik Q11. Której kategorii użytkowania powinien być stycznik przeznaczony do wymiany uszkodzonego?

A. AC-3

B. AC-1

C. DC-3

D. DC-1

Stycznik Q11 jest kluczowym elementem w układzie zasilania silnika elektrycznego, którego zadaniem jest załączanie i wyłączanie zasilania. Kategoria AC-3 jest przeznaczona dla styczników, które pracują z silnikami klatkowymi przy pełnym obciążeniu. W kontekście praktycznym, zastosowanie styczników AC-3 zapewnia bezpieczeństwo i efektywność działania silników, umożliwiając ich płynne uruchamianie oraz zatrzymywanie bez ryzyka uszkodzenia. Zgodnie z normą IEC 60947-4-1, styczniki powinny być dobrane w oparciu o charakterystykę obciążenia, a dla silników klatkowych, AC-3 jest normą obowiązującą ze względu na wymagania dotyczące rozruchu i ciśnienia prądu. W efekcie, wybór stycznika AC-3 do wymiany w przypadku Q11 nie tylko spełnia normy, ale także zapewnia długoterminowe i niezawodne działanie całego układu. Przykładem zastosowania stycznika tej kategorii mogą być maszyny przemysłowe, gdzie silniki potrzebują częstego włączania i wyłączania, co sprawia, że odpowiedni dobór stycznika jest kluczowy dla ich trwałości.

Pytanie 8

Na której fotografii pokazany jest miernik prędkości obrotowej wału silnika elektrycznego?

A. D.

B. C.

C. B.

D. A.

Na zdjęciu C widzimy tachometr, który jest naprawdę ważnym narzędziem do sprawdzania prędkości obrotowej silników elektrycznych. Dzięki niemu można zmierzyć, jak szybko kręci się wał silnika, co jest istotne, żeby maszyna działała prawidłowo i była wydajna. W inżynierii dobre monitorowanie prędkości obrotowej pomaga nam w zauważeniu problemów, jak np. przeciążenie czy zły poziom smarowania, które mogą uszkodzić silnik. W przemyśle tachometry są wykorzystywane do automatyzacji procesów, bo ustawienie odpowiedniej prędkości jest kluczowe dla jakości produktów. Regularne kalibracje tych urządzeń, zgodnie z normami, są niezbędne, żeby utrzymać wysoką wydajność i bezpieczeństwo podczas pracy.

Pytanie 9

Instalacja, w której zamontowano piec oporowy zawierający 3 grzałki o mocy 1 kW i napięciu 230 V każda, jest zasilana jednofazowo przewodem miedzianym o długości 45 m. Aby spadek napięcia ΔU_% nie był większy niż 3%, do rozdzielnicy zasilającej powinien dochodzić przewód o przekroju nie mniejszym niż

A. 4 mm2

B. 6 mm2

C. 2,5 mm2

D. 1,5 mm2

Ta odpowiedź jest prawidłowa, ponieważ zgodnie z obliczeniami, minimalny przekrój przewodu dla zasilania pieca oporowego wynosi około 2.99 mm2. W praktyce, przy doborze przewodów, należy zawsze wybierać przekrój standardowy, który jest większy od obliczonego. W tym przypadku najbliższym większym standardowym przekrojem jest 4 mm2. Wybór odpowiedniego przekroju przewodu jest kluczowy, aby zminimalizować straty energii oraz zapewnić bezpieczeństwo instalacji. Zgodnie z normami IEC oraz PN-EN 60228, dobór przekroju przewodu powinien uwzględniać nie tylko prąd nominalny, ale także długość przewodu oraz dopuszczalny spadek napięcia. Warto pamiętać, że zbyt mały przekrój przewodu może prowadzić do przegrzewania się instalacji oraz obniżenia efektywności grzewczej. W przypadku długich odcinków przewodu, jak w tej instalacji, kluczowe jest, aby spadek napięcia nie przekraczał 3%, co zapewnia odpowiednią wydajność i bezpieczeństwo. Dlatego wybór 4 mm2 jest zgodny z wymaganiami, a także jest dobrym przykładem praktycznego zastosowania wiedzy z zakresu elektroinstalacji.

Pytanie 10

Który element osprzętu kablowego przedstawiono na ilustracji?

A. Głowicę.

B. Mufę przelotową.

C. Złączkę.

D. Mufę rozgałęźną.

Głowice kablowe to naprawdę ważna część sprzętu w systemach elektroenergetycznych, zwłaszcza gdy mówimy o końcówkach kabli energetycznych. Na obrazku widać głowicę, która nie tylko dobrze izoluje, ale też chroni przed różnymi nieprzyjemnościami na zewnątrz, jak na przykład wilgoć czy brud. Takie głowice są często wykorzystywane w przyłączach do sieci, gdzie potrzeba mocnego i bezpiecznego połączenia. Warto korzystać z głowic, które spełniają normy, takie jak IEC 60529 czy IEC 61238-1, bo to podnosi jakość i niezawodność instalacji. Praktycznie rzecz biorąc, głowice są stosowane w wielu miejscach, jak przyłączenia do transformatorów, stacji rozdzielczych czy w różnych instalacjach przemysłowych, więc są naprawdę niezbędne w infrastrukturze energetycznej.

Pytanie 11

Jakie urządzenie powinno być wykorzystane do płynnej regulacji prędkości obrotowej silnika indukcyjnego zwartego?

A. Rozrusznik

B. Softstart

C. Falownik

D. Autotransformator

Falownik to urządzenie elektroniczne, które pozwala na płynną regulację obrotów silników indukcyjnych poprzez modulację częstotliwości i napięcia zasilającego. Dzięki zastosowaniu falowników, można precyzyjnie dostosować prędkość obrotową silnika do aktualnych potrzeb aplikacji, co jest szczególnie istotne w procesach przemysłowych, gdzie zmiana prędkości ma kluczowe znaczenie dla efektywności działania. Na przykład, w systemach transportowych, takich jak przenośniki taśmowe, regulacja prędkości pozwala na optymalizację przepływu materiałów. Falowniki są zgodne z normami IEC 61800, które określają wymagania dotyczące regulacji napędów elektrycznych. Ponadto, zastosowanie falowników wpływa na zmniejszenie zużycia energii, co jest zgodne z aktualnymi trendami w kierunku zrównoważonego rozwoju i efektywności energetycznej. Dzięki swojej wszechstronności, falowniki są wykorzystywane w różnych gałęziach przemysłu, w tym w automatyce budynkowej, klimatyzacji i wentylacji, co czyni je niewątpliwie najlepszym wyborem do regulacji obrotów silników indukcyjnych.

Pytanie 12

W tabeli zamieszczono wyniki pomiarów rezystancji wybranych zestyków układu przedstawionego na schemacie. Pomiary przeprowadzono w wyjściowym położeniu styków w stanie beznapięciowym. Na podstawie analizy wyników pomiarów wskaż uszkodzony element.

Zestyk	Rezystancja Ω
S0:21 ÷ S0:22	0
S1:13 ÷ S1:14	∞
F2:95 ÷ F2:96	∞
K3:21 ÷ K3:22	0

A. F2

B. S1

C. S0

D. K3

Odpowiedź F2 jest rzeczywiście dobra, bo wyniki pokazują problemy z bezpiecznikiem. Jeśli bezpiecznik działa, to rezystancja między stykami 95 a 96 powinna wynosić 0Ω, co znaczy, że obwód jest zamknięty. Jeżeli widzimy nieskończoną rezystancję (∞), to znaczy, że obwód jest przerwany. To jest typowe dla uszkodzonego bezpiecznika. W praktyce, sprawdzając rezystancję różnych elementów elektrycznych, jak bezpieczniki, możemy szybko zdiagnozować problemy. Ważne jest, żeby regularnie kontrolować stan bezpieczników w systemach elektrycznych, bo to naprawdę wpływa na bezpieczeństwo i niezawodność działania instalacji. Dzięki temu, że wymieniamy uszkodzone elementy, takie jak bezpieczniki, dajemy sobie szansę na uniknięcie większych problemów oraz awarii.

Pytanie 13

Obniżenie częstotliwości napięcia zasilającego w trakcie działania silnika indukcyjnego trójfazowego spowoduje

A. utrzymanie prędkości obrotowej silnika na niezmienionym poziomie

B. wzrost prędkości obrotowej silnika

C. spadek prędkości obrotowej silnika

D. unieruchomienie silnika

Zadanie dotyczy trójfazowego silnika indukcyjnego, którego prędkość obrotowa jest ściśle związana z częstotliwością napięcia zasilającego. Zgodnie z zasadą działania silników indukcyjnych, prędkość obrotowa (n) jest proporcjonalna do częstotliwości zasilania (f) i liczby par biegunów (p), co można zapisać równaniem: n = (120 * f) / p. Zmniejszenie częstotliwości prowadzi do proporcjonalnego zmniejszenia prędkości obrotowej silnika. W praktycznych zastosowaniach, takich jak regulacja prędkości obrotowej w napędach, zmieniając częstotliwość napięcia, możemy w kontrolowany sposób dostosować prędkość silnika do wymagań procesu technologicznego, co pozwala na optymalizację zużycia energii oraz poprawę wydajności systemu. Warto również wspomnieć o zastosowaniu falowników, które umożliwiają precyzyjne sterowanie częstotliwością zasilania, co jest standardem w nowoczesnych instalacjach przemysłowych, aby dostosować prędkość do zmieniających się warunków pracy.

Pytanie 14

Który z wymienionych materiałów eksploatacyjnych nie jest konieczny do wykorzystania przy przezwajaniu trójfazowego silnika indukcyjnego o mocy 7,5 kW?

A. Lakier izolacyjny

B. Izolacja żłobkowa

C. Drut nawojowy

D. Łożysko igiełkowe

Łożysko igiełkowe nie jest materiałem, który musi być wykorzystany podczas przezwajania trójfazowego silnika indukcyjnego o mocy 7,5 kW, ponieważ jego funkcja dotyczy głównie mechaniki silnika, a nie jego uzwojeń. Proces przezwajania koncentruje się na wymianie drutu nawojowego, lakieru izolacyjnego oraz izolacji żłobkowej, które mają kluczowe znaczenie dla funkcjonowania i wydajności silnika. Drut nawojowy jest niezbędny do odtworzenia uzwojeń silnika, a jego parametry, takie jak przekrój i materiał, muszą być dobierane zgodnie z wymaganiami mocy i napięcia. Lakier izolacyjny pełni istotną rolę w ochronie uzwojeń przed wilgocią i uszkodzeniami mechanicznymi, natomiast izolacja żłobkowa jest niezbędna do zapewnienia odpowiedniej separacji między uzwojeniami a rdzeniem silnika, co zapobiega zwarciom. Właściwe dobieranie tych materiałów zgodnie z normami, jak IEC 60034, zapewnia długotrwałe i efektywne działanie silnika.

Pytanie 15

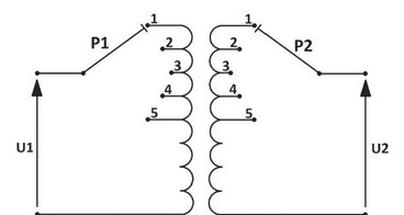

W układzie pracy transformatora jednofazowego, którego schemat przedstawiono na rysunku, zmniejszono liczbę zwojów uzwojenia pierwotnego i wtórnego do połowy przy pomocy przełączników P1 i P2. Po takim przełączeniu napięcie po stronie wtórnej

A. zmaleje dwukrotnie.

B. będzie równe zero.

C. wzrośnie dwukrotnie.

D. nie ulegnie zmianie.

Odpowiedź "nie ulegnie zmianie" jest poprawna, ponieważ zmiana liczby zwojów w uzwojeniach transformatora jednofazowego, zarówno w pierwotnym, jak i wtórnym, nie wpływa na stosunek napięć, który zależy od relacji liczby zwojów. Jeśli liczba zwojów w uzwojeniach zmniejsza się proporcjonalnie, to zachowuje się stosunek napięcia, co oznacza, że napięcie na wyjściu wtórnym pozostaje bez zmian. W praktyce oznacza to, że transformator działa na zasadzie zachowania energii, co jest zgodne z zasadą działania wszystkich transformatorów. W przemyśle elektrycznym, na przykład w zasilaczach czy urządzeniach, w których wymagane jest stałe napięcie wyjściowe, zmniejszenie liczby zwojów jednocześnie w obu uzwojeniach może być zastosowane bez obaw o zmianę napięcia wyjściowego. Tego rodzaju zasada jest kluczowa w projektowaniu systemów zasilających i dostosowywaniu parametrów urządzeń elektrycznych do specyficznych wymagań aplikacji.

Pytanie 16

Jakiego rodzaju pracy powinien być przystosowany silnik elektryczny, który ma napędzać wentylator wyciągowy w procesie obróbki drewna?

A. S9 - praca z nieokresowymi zmianami obciążenia i prędkości obrotowej

B. S3 - praca okresowa przerywana

C. S1 - praca ciągła

D. S7 - praca okresowa długotrwała z hamowaniem elektrycznym

Silnik elektryczny do wentylatora wyciągowego w obróbce drewna powinien być przystosowany do pracy ciągłej. To znaczy, że powinien działać bez przerwy, co jest bardzo ważne w kontekście wentylacji. Wentylatory wyciągowe często są używane tam, gdzie potrzebne jest ciągłe usuwanie powietrza z miejsca pracy. Przykładem mogą być hale produkcyjne, gdzie trzeba na bieżąco pozbywać się pyłów i szkodliwych oparów. Z mojego doświadczenia wynika, że takie warunki są kluczowe, by zapewnić zdrowie pracowników. Silniki do pracy ciągłej są też tak projektowane, żeby uniknąć przegrzewania. To z kolei przekłada się na ich wydajność i niezawodność. W branży są normy, jak IEC 60034, które określają, jak powinny działać silniki w różnych sytuacjach, co zapewnia bezpieczeństwo i efektywność.

Pytanie 17

Który z podanych przewodów nie jest stosowany jako przewód fazowy w instalacjach trójfazowych?

A. Przewód L1

B. Przewód N

C. Przewód L2

D. Przewód L3

W instalacjach trójfazowych przewód neutralny (N) pełni kluczową rolę w zrównoważeniu obciążenia i zapewnieniu stabilności systemu. Przewód neutralny jest odpowiedzialny za powrót prądu do źródła i wyrównanie potencjałów między fazami. W standardowych systemach trójfazowych, oznaczonych jako L1, L2, L3, przewody te są wykorzystywane jako przewody fazowe, które prowadzą prąd do odbiorników. Przewód neutralny nie przenosi prądu w sposób ciągły, ale umożliwia jego powrót w sytuacjach asymetrii obciążenia. Może być też wykorzystywany do podłączenia niektórych urządzeń jednofazowych w instalacjach trójfazowych. Dzięki temu system całkowicie funkcjonuje stabilnie, a użytkownicy mogą korzystać z zasilania w sposób bezpieczny i efektywny. Zrozumienie funkcji przewodu neutralnego jest kluczowe dla prawidłowej eksploatacji i konserwacji systemów elektrycznych, co jest niezbędne dla każdego technika elektryka.

Pytanie 18

Kontrolę instalacji elektrycznej, znajdującej się w pomieszczeniach o wysokiej wilgotności (75÷100%), w zakresie efektywności ochrony przed porażeniem elektrycznym należy przeprowadzać co najmniej raz na

A. 1 rok

B. 3 lata

C. 4 lata

D. 2 lata

Instalacje elektryczne w pomieszczeniach wilgotnych, takich jak łazienki czy piwnice, wymagają szczególnej uwagi w kontekście ochrony przeciwporażeniowej. Wilgotność powietrza w takich miejscach może prowadzić do zwiększonego ryzyka porażenia prądem, dlatego też zgodnie z obowiązującymi normami i zaleceniami, takie instalacje powinny być poddawane kontroli co najmniej raz w roku. Regularne przeglądy pozwalają na wczesne wykrywanie potencjalnych usterek, takich jak uszkodzenia izolacji, niewłaściwe zabezpieczenia czy korozja elementów instalacji. Przykładem może być kontrola stanu gniazdek elektrycznych, które w miejscach o wysokiej wilgotności narażone są na działanie wody, co może prowadzić do zwarć. Warto również zwrócić uwagę na zastosowanie odpowiednich zabezpieczeń, takich jak różnicowoprądowe wyłączniki zabezpieczające (RCD), które mogą istotnie zwiększyć poziom bezpieczeństwa. Przestrzeganie tych zasad jest zgodne z normami, takimi jak PN-IEC 60364, które określają wymagania dotyczące instalacji elektrycznych w miejscach narażonych na wilgoć.

Pytanie 19

Jaka może być przybliżona maksymalna długość przewodu YDY 4x16 $ \text{mm}^2 $ do zasilania trójfazowego pieca rezystancyjnego o mocy $ P_n = 55 \, \text{kW} $ i napięciu $ U_n = 400 \, \text{V} $, jeżeli dopuszczalny spadek napięcia w obwodzie wynosi 3\%, a konduktywność miedzi w warunkach zasilania pieca $ \gamma = \frac{50 \, \text{m}}{\Omega \cdot \text{mm}^2} $?
Uproszczony wzór na spadek napięcia dla układu trójfazowego:
$$ \Delta U_{\%} = \frac{100 \cdot P_n \cdot l}{U_n^2 \cdot \gamma \cdot S} $$

A. 209 m

B. 23 m

C. 140 m

D. 70 m

Poprawna odpowiedź to 70 m, co można uzasadnić poprzez zastosowanie wzoru na spadek napięcia w układzie trójfazowym. Obliczenia opierają się na wartości dopuszczalnego spadku napięcia wynoszącego 3%, mocy pieca równej 55 kW oraz napięciu zasilania 400 V. Dzięki zastosowaniu konduktywności miedzi, która wynosi 50 m/(Ω·mm²), oraz przekroju przewodu równego 16 mm², uzyskujemy długość przewodu wynoszącą około 69,8 m, co zaokrąglamy do 70 m. W praktyce, utrzymanie odpowiednich parametrów w instalacjach elektrycznych jest kluczowe dla zapewnienia ich bezpieczeństwa i efektywności. Zbyt duży spadek napięcia może prowadzić do przegrzewania się przewodów, obniżenia wydajności zasilanych urządzeń oraz skrócenia ich żywotności. Dlatego ważne jest, aby projektując instalacje elektryczne, kierować się obowiązującymi normami, takimi jak PN-IEC 60364, które regulują zasady doboru przekrojów przewodów i ich długości, aby uniknąć niebezpieczeństw związanych z niewłaściwym użytkowaniem energii elektrycznej.

Pytanie 20

Które z przedstawionych urządzeń należy zastosować dla ochrony przeciwporażeniowej uzupełniającej ochronę podstawową?

A. C.

B. B.

C. A.

D. D.

Wybór innych urządzeń jako uzupełnienia ochrony przeciwporażeniowej odzwierciedla typowe nieporozumienia dotyczące działania systemów zabezpieczeń w instalacjach elektrycznych. Na przykład, niektóre osoby mogą myśleć, że stosowanie samego bezpiecznika czy wyłącznika automatycznego jest wystarczające do zapewnienia bezpieczeństwa. Bezpieczniki mają na celu ochronę przed przeciążeniem i zwarciem, ale nie oferują ochrony przed prądem upływu, który jest kluczowy w kontekście ochrony przed porażeniem prądem. Inne opcje, takie jak stosowanie różnego rodzaju zasilaczy czy transformatorów separacyjnych, również nie eliminują ryzyka porażenia prądem, ponieważ nie są one zaprojektowane do wykrywania i odcinania prądu upływu. Dodatkowo, w wielu sytuacjach, zwłaszcza w przypadku instalacji w przestrzeniach o wysokiej wilgotności, brak wyłącznika różnicowoprądowego może prowadzić do niebezpiecznych sytuacji, które mogą zakończyć się tragedią. Kluczowe jest zrozumienie, że każda instalacja elektryczna wymaga odpowiednich zabezpieczeń, a stosowanie wyłączników różnicowoprądowych jest nie tylko praktyką zgodną z obowiązującymi normami, ale także najlepszym sposobem na zapewnienie bezpieczeństwa użytkowników.

Pytanie 21

Wybierz odpowiedni wyłącznik nadprądowy do ochrony przed przeciążeniem w obwodzie jednofazowym o napięciu znamionowym 230 V, z którego jednocześnie będą zasilane grzejnik oporowy o mocy nominalnej 2 kW oraz chłodziarka o mocy nominalnej 560 W i współczynniku mocy cos ? = 0,7?

A. B10

B. B16

C. C10

D. C20

Wybranie wyłącznika nadprądowego B16 jest prawidłowe, ponieważ zapewnia on odpowiednią ochronę dla obwodu jednofazowego o napięciu znamionowym 230 V, w którym zasilane są grzejnik oporowy o mocy 2 kW oraz chłodziarka o mocy 560 W. Łączna moc obciążenia wynosi 2 kW + 0,56 kW = 2,56 kW. Aby obliczyć prąd, możemy skorzystać z wzoru I = P / U, gdzie P to moc, a U to napięcie. Prąd obliczamy: I = 2560 W / 230 V = 11,13 A. Wobec powyższego, wyłącznik B16, który ma nominalny prąd 16 A, jest odpowiedni, ponieważ pozostawia wystarczający margines na przypadkowe przeciążenia. Zastosowanie wyłącznika z wyższym prądem, jak C20, może prowadzić do braku ochrony przed przeciążeniem, co z kolei naraża instalację na uszkodzenia. W praktyce, wyłącznik B16 jest standardowo stosowany w obwodach z urządzeniami o podobnych parametrach, co potwierdzają normy PN-EN 60898, które precyzują zasady doboru zabezpieczeń. Zastosowanie wyłącznika o zbyt wysokim prądzie znamionowym mogłoby prowadzić do uszkodzeń urządzeń zasilanych w wyniku braku odpowiedniej ochrony w przypadku zwarcia lub przeciążenia.

Pytanie 22

Która z podanych przyczyn prowadzi do włączenia przekaźnika Buchholtza w celu odłączenia transformatora?

A. Przerwa w uzwojeniu pierwotnym

B. Przerwa w uziemieniu neutralnego punktu

C. Niesymetryczne obciążenie transformatora

D. Zwarcie pomiędzy uzwojeniem pierwotnym a wtórnym

Zwarcie między uzwojeniem pierwotnym a wtórnym transformatora jest jednym z najpoważniejszych zagrożeń, które mogą prowadzić do uszkodzenia urządzenia. Przekaźnik Buchholtza działa jako ochrona transformatora przed skutkami zwarcia, gdyż monitoruje przepływ oleju w transformatorze. W przypadku zwarcia, dochodzi do nagłego wzrostu temperatury i ciśnienia, co powoduje ruch oleju, a to z kolei uruchamia przekaźnik. Odpowiedź na to pytanie odnosi się do podstawowych zasad ochrony urządzeń elektrycznych. Działanie przekaźnika Buchholtza jest zgodne z normami IEC 60214, które określają wymagania dla transformatorów olejowych. W praktyce, stosowanie przekaźników Buchholtza pozwala na wczesne wykrywanie problemów oraz minimalizowanie ryzyka poważnych awarii, co jest kluczowe dla zapewnienia ciągłości pracy systemów energetycznych. W przypadku zadziałania przekaźnika, operator jednostki powinien niezwłocznie przeprowadzić diagnostykę w celu ustalenia przyczyny i podjąć odpowiednie działania naprawcze.

Pytanie 23

Czas pomiędzy kolejnymi kontroli oraz próbami instalacji elektrycznych w budynkach użyteczności zbiorowej nie powinien przekraczać

A. 3 lata

B. 1 rok

C. 2 lata

D. 5 lat

Odpowiedź 5 lat jest poprawna, ponieważ zgodnie z przepisami prawa budowlanego oraz normami dotyczącymi instalacji elektrycznych, szczególnie w kontekście budynków zamieszkania zbiorowego, okres między kolejnymi sprawdzeniami nie powinien przekraczać 5 lat. Regularne kontrole są kluczowe dla zapewnienia bezpieczeństwa mieszkańców oraz prawidłowego funkcjonowania instalacji. Przykładowo, w Polskim prawie budowlanym oraz normach PN-IEC 60364-6, podkreśla się konieczność przeprowadzania okresowych przeglądów przez wykwalifikowanych specjalistów, co pozwala na wczesne wykrywanie ewentualnych usterek czy niezgodności z obowiązującymi standardami. W dłuższej perspektywie zaniedbania w tym zakresie mogą prowadzić do poważnych awarii, a także zagrożeń dla życia i zdrowia ludzi oraz mienia. Dobrym przykładem praktycznych zastosowań jest wprowadzenie systemu zarządzania, który przypomina o nadchodzących kontrolach, co zwiększa efektywność i bezpieczeństwo eksploatacji budynków.

Pytanie 24

Dla urządzenia zasilanego z instalacji elektrycznej trójfazowej o napięciu 400 V, maksymalna moc pobierana wynosi 10 kW. Jaką minimalną wartość prądu znamionowego zabezpieczenia przedlicznikowego należy wybrać, zakładając, że odbiorniki mają charakterystyki rezystancyjne i pomijając selektywność zabezpieczeń?

A. 10 A

B. 20 A

C. 16 A

D. 25 A

Dobra robota! Wiesz, że minimalna wartość prądu znamionowego zabezpieczenia przedlicznikowego w instalacji trójfazowej zasilanej napięciem 400 V i maksymalnym poborem mocy 10 kW wynosi 16 A? Obliczenia są oparte na wzorze P = √3 * U * I, gdzie P to moc, U to napięcie, a I to prąd. Jak podstawisz wszystkie wartości, to dostaniesz, że I = 10 kW / (√3 * 400 V), co daje około 14,43 A. Jednak musisz pamiętać, że zabezpieczenie powinno mieć standardową wartość, więc bierzemy 16 A, bo to najbliższa wyższa wartość. Zwykle wybór odpowiedniego zabezpieczenia ma ogromne znaczenie dla bezpieczeństwa całej instalacji oraz dla uniknięcia przeciążenia. Pamiętaj, że wartości zabezpieczeń muszą być zgodne z normami PN-IEC 60898. To zapewnia, że urządzenia będą działały prawidłowo i nie będą narażone na uszkodzenia. Takie podejście naprawdę ma sens i pomoże Ci w przyszłości.

Pytanie 25

Który licznik energii elektrycznej umożliwia rozliczanie energii oddanej do sieci w instalacji, w której zamontowano moduły fotowoltaiczne?

A. D.

B. C.

C. B.

D. A.

Wybór innej odpowiedzi niż A może wynikać z niepełnego zrozumienia funkcji liczników energii elektrycznej w kontekście instalacji fotowoltaicznych. Liczniki, które nie są dwukierunkowe, nie są w stanie rejestrować energii oddawanej do sieci, co jest kluczowe w przypadku systemów OZE. Często można spotkać się z mylnym przekonaniem, że tradycyjne liczniki wystarczą do monitorowania zarówno poboru, jak i oddawania energii, podczas gdy w rzeczywistości nie są one przystosowane do takich zadań. Użytkownicy mogą myśleć, że jakikolwiek licznik energii spełni swoje podstawowe funkcje, nie zdając sobie sprawy, że w przypadku instalacji z modułami fotowoltaicznymi istotne jest, aby licznik posiadał funkcję pomiaru dwukierunkowego. Niewłaściwe przekonanie o tym, że wystarczy jedynie monitorować pobór energii, może prowadzić do nieefektywnego zarządzania energią oraz braku korzyści finansowych związanych z energią oddawaną do sieci. Ważne jest zrozumienie, że odpowiedni wybór licznika nie tylko wpływa na poprawne rozliczenie energii, ale także na możliwość korzystania z ulg i dotacji, które są dostępne dla instalacji OZE, co jest zgodne z aktualnymi trendami w energii odnawialnej i polityką zrównoważonego rozwoju.

Pytanie 26

Jakie zjawisko można zaobserwować przy cewce indukcyjnej w przypadku zwarcia międzyzwojowego?

A. spadku indukcyjności cewki

B. wzrostu reaktancji cewki

C. zmniejszenia natężenia prądu płynącego przez cewkę

D. wzrostu rezystancji cewki

Zwarcie międzyzwojowe w cewce indukcyjnej objawia się przede wszystkim zmniejszeniem jej indukcyjności. Indukcyjność cewki jest miarą zdolności do magazynowania energii w polu magnetycznym i jest ściśle związana z liczbą zwojów, ich rozmieszczeniem oraz właściwościami materiałów rdzenia. Kiedy zachodzi zwarcie, część zwojów staje się praktycznie połączona ze sobą, co prowadzi do redukcji efektywnej liczby zwojów, a w konsekwencji do obniżenia indukcyjności. W praktyce, zmniejszona indukcyjność może prowadzić do nieprawidłowego działania obwodów, na przykład w aplikacjach takich jak zasilacze impulsowe czy filtry LC, gdzie wymagane są określone parametry indukcyjności. Przykładem może być zasilacz, w którym spadek indukcyjności cewki może prowadzić do wzrostu prądu, co z kolei może skutkować przegrzewaniem się komponentów lub ich uszkodzeniem. W branży elektroenergetycznej i automatyce, regularne testowanie indukcyjności cewki jest kluczowe w utrzymaniu wydajności urządzeń i zapobieganiu awariom.

Pytanie 27

Jaką czynność należy wykonać podczas inspekcji instalacji elektrycznej w budynku mieszkalnym przed jego oddaniem do użytku?

A. Zmierzanie rezystancji izolacji instalacji elektrycznej

B. Przeprowadzenie próby ciągłości przewodów ochronnych oraz połączeń wyrównawczych

C. Ocena prawidłowego doboru przekroju kabli

D. Weryfikacja czasu samoczynnego odłączenia zasilania

Sprawdzenie właściwego doboru przekroju przewodów jest kluczowym elementem oceny instalacji elektrycznej. Przekroje przewodów muszą być odpowiednio dobrane do obciążenia, jakie będą musiały znieść. Niewłaściwy dobór może prowadzić do przegrzewania się przewodów, co z kolei zwiększa ryzyko pożaru oraz uszkodzenia urządzeń elektrycznych. Zgodnie z normą PN-IEC 60364-5-52, należy uwzględnić zarówno parametry obciążeniowe, jak i długość przewodów oraz warunki ich ułożenia. Przykładowo, dla instalacji w domach jednorodzinnych, niezbędne jest, by przekrój przewodu zasilającego gniazdka był odpowiedni do przewidywanego obciążenia, co pozwala na bezpieczne użytkowanie. Dobre praktyki nakazują także regularne przeglądy instalacji elektrycznych, a w szczególności zwrócenie uwagi na te aspekty podczas inspekcji przed oddaniem budynku do użytku, co zapewnia bezpieczeństwo mieszkańców.

Pytanie 28

Która z przedstawionych wkładek bezpiecznikowych wymaga przy wymianie zastosowania uchwytu izolacyjnego pokazanego na rysunku?

A. D.

B. C.

C. B.

D. A.

Wkładka bezpiecznikowa oznaczona jako 'D.' jest wkładką typu NH, która ze względu na swoje rozmiary oraz sposób montażu wymaga użycia uchwytu izolacyjnego podczas wymiany. Użycie uchwytu izolacyjnego jest kluczowym elementem praktyk bezpieczeństwa, szczególnie w kontekście zapewnienia ochrony przed porażeniem elektrycznym. Wkładki typu NH są powszechnie stosowane w instalacjach elektrycznych o wyższych wartościach prądowych, co czyni je odpowiednimi do zabezpieczania obwodów w obiektach przemysłowych. Przy wymianie takich wkładek, uchwyt izolacyjny umożliwia użytkownikowi bezpieczne manewrowanie elementami, minimalizując ryzyko kontaktu z elementami pod napięciem. Przykładowo, w sytuacjach awaryjnych, kiedy konieczna jest natychmiastowa wymiana bezpiecznika, stosowanie uchwytu izolacyjnego pozwala na uniknięcie wypadków oraz zapewnia zgodność z normami PN-EN 60947, które regulują zasady bezpieczeństwa w instalacjach elektrycznych. Warto zaznaczyć, że ignorowanie tego środka ostrożności może prowadzić do poważnych wypadków, dlatego zrozumienie tego zagadnienia jest kluczowe dla każdego specjalisty w dziedzinie elektrotechniki.

Pytanie 29

Jakie będą konsekwencje obniżenia wartości napięcia zasilającego silnik indukcyjny o kilka procent, gdy pracował on z napięciem znamionowym i obciążeniem mocą nominalną przy niezmiennej częstotliwości i stałym, niezależnym od prędkości obrotowej momencie obciążenia?

A. Wzrost przeciążalności silnika oraz prądu pobieranego z sieci

B. Spadek przeciążalności silnika oraz wzrostu prądu pobieranego z sieci

C. Wzrost przeciążalności silnika oraz spadek prądu pobieranego z sieci

D. Spadek przeciążalności silnika oraz prądu pobieranego z sieci

Odpowiedź wskazująca na zmniejszenie przeciążalności silnika i zwiększenie prądu pobieranego z sieci jest poprawna, ponieważ obniżenie napięcia zasilającego wpływa na moment obrotowy silnika indukcyjnego. Przy stałej wartości częstotliwości, zmniejszenie napięcia prowadzi do obniżenia momentu obrotowego, co ogranicza zdolność silnika do pracy w warunkach przeciążenia. W praktyce oznacza to, że silnik staje się mniej odporny na nagłe wzrosty obciążenia, co może prowadzić do jego przeciążenia i zadziałania zabezpieczeń. Zmniejszenie napięcia zasilającego skutkuje również wzrostem prądu, ponieważ zgodnie z prawem Ohma, przy stałym oporze zwiększa się natężenie prądu w przypadku zmniejszenia napięcia. W kontekście zastosowania w przemyśle, takie zjawisko może prowadzić do awarii silników lub ich niewłaściwej pracy. Przykładem może być zastosowanie silnika w aplikacjach wymagających wysokiej wydajności, takich jak wciągniki czy prasy hydrauliczne, gdzie precyzyjne ustawienie parametrów zasilania jest kluczowe dla efektywności operacyjnej. W normach dotyczących eksploatacji silników elektrycznych, takich jak IEC 60034, podkreśla się znaczenie odpowiedniego doboru napięcia zasilającego dla zapewnienia optymalnej pracy urządzeń.

Pytanie 30

Maksymalny prąd nastawczy przekaźnika termobimetalowego, który chroni silnik pompy wodnej, przy prądzie znamionowym I_n = 10 A, nie powinien być wyższy niż

A. 10,10 A

B. 11,00 A

C. 10,50 A

D. 9,50 A

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 11,00 A jest prawidłowa, ponieważ prąd nastawczy zabezpieczenia termobimetalowego powinien być ustawiony z pewnym marginesem nad prądem znamionowym silnika, aby uniknąć niepożądanych wyłączeń. W praktyce, przekaźniki termobimetalowe stosowane do ochrony silników pompowych muszą być dostosowane tak, aby ich czułość była odpowiednia do warunków pracy, bez przekraczania dopuszczalnych wartości prądu. W przypadku silnika o prądzie znamionowym I<sub>n</sub> = 10 A, ustawienie prądu nastawczego na 11,00 A zapewnia wystarczający zapas, aby uwzględnić chwilowe przeciążenia, które mogą wystąpić podczas rozruchu silnika lub w wyniku zmiennych warunków eksploatacyjnych. Dobrą praktyką jest również kierowanie się normami, takimi jak IEC 60947-4-1, która określa zasady doboru urządzeń zabezpieczających dla silników. W ten sposób można zapewnić niezawodność i bezpieczeństwo systemu, minimalizując ryzyko fałszywych alarmów oraz niepotrzebnych przestojów w pracy urządzeń.

Pytanie 31

W przypadku pomiarów rezystancji izolacyjnej w całej instalacji elektrycznej budynku, który jest zasilany napięciem 230/400 V, powinno się je przeprowadzać przy odłączonym zasilaniu i przy

A. otwartych łącznikach i odłączonych odbiornikach

B. zamkniętych łącznikach i załączonych odbiornikach

C. otwartych łącznikach i załączonych odbiornikach

D. zamkniętych łącznikach i odłączonych odbiornikach

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Pomiar rezystancji izolacji w instalacji elektrycznej jest kluczowy dla zapewnienia bezpieczeństwa i funkcjonalności systemu. Wykonywanie tych pomiarów przy zamkniętych łącznikach oraz odłączonych odbiornikach minimalizuje ryzyko uszkodzeń sprzętu oraz zapewnia dokładność pomiaru. W takim ustawieniu można skutecznie ocenić stan izolacji przewodów, co jest zgodne z normami europejskimi, takimi jak PN-EN 61010, które wymagają, aby urządzenia pomiarowe były używane w odpowiednich warunkach. Odpowiednia izolacja przewodów jest niezbędna do zapobiegania zwarciom oraz wyciekowi prądu do ziemi, co mogłoby prowadzić do niebezpiecznych sytuacji, takich jak pożary czy porażenia prądem. Przykładowo, podczas inspekcji budynku, technik powinien najpierw upewnić się, że wszystkie urządzenia są wyłączone, a następnie przeprowadzić pomiar rezystancji izolacji. Taki proces jest standardową procedurą w przemyśle elektrycznym i jest zalecany przez wiele organizacji zajmujących się normami bezpieczeństwa.

Pytanie 32

Na rysunku przedstawiono schemat układu pracy grupy silników trójfazowych w zakładzie przemysłowym.
Zmiana wartości pojemności baterii kondensatorów C powoduje zmianę

A. prędkości obrotowej silników.

B. mocy biernej pobieranej przez układ.

C. częstotliwości napięcia w układzie.

D. prądu rozruchowego silników.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zmiana wartości pojemności baterii kondensatorów C w układzie trójfazowym ma istotny wpływ na moc bierną pobieraną przez układ. Kondensatory w tym kontekście są kluczowymi elementami, które służą do kompensacji mocy biernej. W praktyce oznacza to, że ich odpowiednie dobranie pozwala na poprawienie współczynnika mocy, co z kolei przyczynia się do zwiększenia efektywności energetycznej instalacji elektrycznej. Wysoka moc bierna, pobierana przez silniki trójfazowe, może prowadzić do obciążenia transformatorów i linii przesyłowych, a także do zwiększenia kosztów energii elektrycznej. Dobre praktyki inżynieryjne zalecają stosowanie baterii kondensatorów w celu redukcji tej mocy, co przynosi korzyści zarówno ekonomiczne, jak i operacyjne. Na przykład w zakładach przemysłowych, w których eksploatowane są duże silniki, zastosowanie kondensatorów pozwala na zmniejszenie strat energii, co jest zgodne z normami IEC dotyczących efektywności energetycznej.

Pytanie 33

Jakie skutki dla instalacji mieszkalnej przyniesie zamiana przewodu YDY 3x1,5 mm2 na YADY 3 x 1,5 mm2?

A. Obciążalność długotrwała instalacji zostanie zmniejszona

B. Przewodność elektryczna przewodów ulegnie zwiększeniu

C. Rezystancja przewodów ulegnie zmniejszeniu

D. Wytrzymałość elektryczna izolacji wzrośnie

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybór przewodu YADY 3x1,5 mm2 zamiast YDY 3x1,5 mm2 to nie byle co. Wiesz, te przewody mają różne właściwości, zwłaszcza jeśli chodzi o to, jak długo mogą wytrzymać przy dużym obciążeniu. Przewód YADY ma inną izolację, która po prostu nie znosi wysokich temperatur i uszkodzeń mechanicznych tak dobrze, jak YDY. Jak przewód YADY się nagrzeje, to może mieć problem z przenoszeniem prądu bezpiecznie. Takie sprawy reguluje norma PN-IEC 60364 i dobrze mieć to na uwadze przy projektowaniu. Inżynierowie i wykonawcy muszą więc dobrze przemyśleć, co wybierają, bo niewłaściwy przewód to ryzyko przegrzania i awarii, a to przecież może być niebezpieczne. Warto zainwestować w dobry wybór, żeby uniknąć kłopotów.

Pytanie 34

Pomiary okresowe urządzeń elektrycznych, określające ich stan techniczny pod względem niezawodności i bezpieczeństwa pracy, wykonuje się

A. po modernizacji.

B. po awarii.

C. podczas eksploatacji.

D. u wytwórcy.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Prawidłowo wskazano, że pomiary okresowe urządzeń elektrycznych wykonuje się podczas eksploatacji. Chodzi właśnie o takie badania, które robi się cyklicznie w trakcie normalnej pracy urządzenia, a nie jednorazowo. Zgodnie z dobrymi praktykami i wymaganiami norm (np. PN-HD 60364 dla instalacji, ale podobne podejście stosuje się do urządzeń), użytkownik lub służby utrzymania ruchu muszą regularnie sprawdzać stan techniczny, skuteczność ochrony przeciwporażeniowej, rezystancję izolacji, ciągłość przewodów ochronnych, działanie wyłączników różnicowoprądowych, stan uziemień itp. Dzięki takim okresowym pomiarom można wcześnie wykryć zużycie izolacji, przegrzewanie się zacisków, luźne połączenia, niesymetrię obciążeń, spadek rezystancji izolacji, co w praktyce przekłada się na mniejsze ryzyko porażenia prądem, pożaru albo nieplanowanego postoju linii produkcyjnej. W zakładach przemysłowych robi się to według harmonogramu: np. co rok, co trzy lata, zależnie od warunków środowiskowych i klasy urządzenia. Moim zdaniem to jest takie „przegląd techniczny” elektryki, podobnie jak okresowe badanie techniczne auta – robione wtedy, gdy auto normalnie jeździ, a nie tylko gdy się zepsuje. W wielu firmach łączy się pomiary okresowe z przeglądami prewencyjnymi, aby od razu usuwać drobne usterki, zanim przejdą w poważną awarię. Takie podejście jest zgodne z zasadami bezpiecznej eksploatacji i z typowymi instrukcjami producentów urządzeń, którzy często wprost wymagają cyklicznych pomiarów i testów, żeby zachować gwarancję i bezpieczeństwo użytkowania.

Pytanie 35

Podczas serwisowania urządzenia wymieniono uszkodzony silnik bocznikowy prądu stałego. W trakcie próbnego uruchamiania silnika zauważono, że jego prędkość obrotowa jest wyższa od wartości nominalnej. Co może być przyczyną tego zjawiska?

A. Zwarcie w obwodzie wzbudzenia silnika

B. Uszkodzenie w połączeniu uzwojenia twornika z zasilaczem

C. Brak obciążenia na silniku

D. Uszkodzenie w połączeniu uzwojenia bocznikowego z zasilaczem

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Brak połączenia w uzwojeniu bocznikowym z zasilaniem to spory problem, bo prowadzi to do niskiego wzbudzenia silnika, a przez to nie możemy kontrolować jego prędkości obrotowej. W silnikach bocznikowych to właśnie prąd wzbudzenia jest mega ważny, żeby prędkość była stabilna. Jak coś jest nie tak z połączeniem, prąd wzbudzenia spada, a to może sprawić, że silnik zacznie kręcić się szybciej niż powinien. Warto o tym pamiętać i regularnie sprawdzać połączenia elektryczne w układach napędowych, żeby uniknąć nieprzyjemnych sytuacji. Są różne normy, na przykład IEC 60034, które podkreślają, jak ważne jest poprawne wzbudzenie dla bezpieczeństwa i efektywności działania silnika. A jak ktoś modernizuje silnik lub wymienia jego części, to dobrze jest użyć odpowiednich narzędzi do diagnozowania, żeby mieć pewność, że wszystko działa jak należy i żeby silnik się nie rozbiegał.

Pytanie 36

Który z wymienionych pomiarów można wykonać miernikiem przedstawionym na rysunku?

A. Temperaturę.

B. Odległość.

C. Natężenie oświetlenia.

D. Prędkość obrotową.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Miernik przedstawiony na rysunku to cyfrowy prędkościomierz obrotowy, znany również jako tachometr. Jego głównym celem jest pomiar prędkości obrotowej różnych elementów maszyn, co jest kluczowe w wielu branżach, takich jak przemysł motoryzacyjny, lotniczy czy produkcyjny. Przy pomocy tego urządzenia można szybko i dokładnie określić, w jakim tempie obracają się wały silników czy inne wirniki. Przykładem zastosowania są testy wydajności silników, gdzie monitorowanie prędkości obrotowej jest kluczowe dla oceny ich pracy i efektywności. Dodatkowo, tachometry są wykorzystywane w konserwacji maszyn, pozwalając na wykrywanie usterek poprzez analizę nieprawidłowości w prędkości obrotowej, co jest istotne dla zapewnienia bezpieczeństwa operacji. Warto również zauważyć, że urządzenia te są zgodne z normami ISO, które określają standardy w pomiarach prędkości obrotowej.

Pytanie 37

Który z wymienionych środków ochrony przeciwporażeniowej przedstawiony jest na schemacie?

A. Izolacja stanowiska.

B. Wysokoczuły wyłącznik różnicowoprądowy.

C. Separacja elektryczna obwodu zasilającego więcej niż jeden odbiornik.

D. Umieszczenie części czynnych poza zasięgiem ręki.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Separacja elektryczna obwodu zasilającego więcej niż jeden odbiornik jest kluczowym rozwiązaniem w kontekście bezpieczeństwa elektrycznego. W praktyce oznacza to, że każdy odbiornik zasilany jest z osobnego obwodu, co minimalizuje ryzyko porażenia prądem w przypadku awarii. Przykładowo, w budynkach użyteczności publicznej, takich jak szpitale czy biura, oddzielne obwody dla urządzeń medycznych lub komputerowych zapewniają, że awaria jednego z nich nie wpływa na działanie pozostałych. Zgodnie z normą PN-EN 61140, separacja elektryczna jest jedną z podstawowych metod ochrony przed porażeniem prądem elektrycznym. W praktyce realizuje się ją poprzez zastosowanie osobnych obwodów, co również ułatwia identyfikację i lokalizację ewentualnych usterek. Warto zwrócić uwagę, że odpowiednie projektowanie takich systemów jest zgodne z dobrymi praktykami inżynieryjnymi, co przyczynia się do zwiększenia bezpieczeństwa użytkowników. Dbanie o takie rozwiązania jest nie tylko wymogiem prawnym, ale także etycznym obowiązkiem inżynierów elektryków.

Pytanie 38

Jaką czynność można wykonać przy lokalizacji uszkodzeń w trakcie funkcjonowania instalacji oraz urządzeń elektrycznych w obszarach narażonych na wybuch?

A. Demontaż obudów urządzeń

B. Dokręcanie luźnych śrub w osłonach urządzeń

C. Pomiar temperatury zewnętrznych powierzchni obudów silników

D. Wymiana źródeł oświetlenia

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Pomiar temperatury powierzchni obudów silników jest czynnością, która może być wykonywana w czasie pracy instalacji i urządzeń elektrycznych w strefach zagrożonych wybuchem, ponieważ nie narusza to integralności obudowy ani nie wprowadza potencjalnych źródeł zapłonu. W praktyce pomiar ten jest kluczowy dla oceny stanu operacyjnego silników i identyfikacji potencjalnych problemów, takich jak przegrzewanie, które mogłoby prowadzić do awarii. W strefach zagrożonych wybuchem, przestrzeganie przepisów takich jak ATEX (Dyrektywa 2014/34/UE) oraz IECEx jest niezbędne, by zminimalizować ryzyko wybuchu. Wskazanie anomalii w temperaturze może pozwolić na szybką interwencję, zanim dojdzie do poważniejszych usterek, co jest zgodne z najlepszymi praktykami w zakresie utrzymania bezpieczeństwa i efektywności operacyjnej. Przykładowo, termografia bezdotykowa może być używana do monitorowania temperatury w czasie rzeczywistym, co zwiększa bezpieczeństwo w strefach zagrożonych.

Pytanie 39

Aby zabezpieczyć silnik o parametrach znamionowych podanych poniżej, należy dobrać wyłącznik silnikowy według oznaczenia producenta

Silnik 3~ Typ MAS063-2BA90-Z
0,25 kW 0,69 A Izol. F
IP 54 2755 obr/min cosφ 0,81
400 V (Y) 50 Hz

A. PKZM01 – 1

B. PKZM01 – 0,63

C. MMS-32S – 4A

D. MMS-32S – 1,6A

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybór wyłącznika silnikowego PKZM01 – 1 jest poprawny, ponieważ jego znamionowy prąd 1 A jest zgodny z wymaganiami silnika o mocy 0,25 kW i prądzie znamionowym 0,69 A. Wyłączniki silnikowe powinny być dobierane na podstawie prądu znamionowego silnika, co w tym przypadku oznacza, że wymagany prąd roboczy wyłącznika powinien być nieco wyższy niż prąd znamionowy silnika, aby zapewnić odpowiednią ochronę. PKZM01 – 1, przy prądzie 1 A, zapewnia odpowiedni margines bezpieczeństwa, co jest zgodne z dobrymi praktykami w branży. Dodatkowo, wyłączniki serii PKZ są wyposażone w funkcję zabezpieczenia przeciążeniowego i zwarciowego, co czyni je odpowiednim wyborem do ochrony silników. W przypadku awarii, wyłącznik ten zadziała szybko, chroniąc zarówno silnik, jak i podłączone instalacje. Wykorzystując wyłączniki zgodne z normami IEC 60947-4-1, można być pewnym ich niezawodności i efektywności działania.

Pytanie 40

W instalacji trójfazowej natężenie prądu obciążenia przewodów fazowych I_B wynosi 21 A, natomiast maksymalna obciążalność długotrwała tych przewodów I_dd to 30 A. Który z wymienionych wyłączników nadprądowych powinien być użyty do ochrony tej instalacji przed skutkami zbyt dużego prądu?

A. B16

B. B25

C. B32

D. B20

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wyłącznik nadprądowy B25 jest odpowiedni do zabezpieczenia instalacji trójfazowej, gdyż prąd obciążenia przewodów fazowych wynosi 21 A, a obciążalność długotrwała tych przewodów to 30 A. Wyłączniki nadprądowe klasy B charakteryzują się czasem zadziałania w zależności od wartości nadmiaru prądu, co czyni je idealnymi do ochrony obwodów o obciążeniu rezystancyjnym. W tym przypadku, wyłącznik B25 posiada nominalny prąd 25 A, co zapewnia dodatkowy margines bezpieczeństwa w stosunku do rzeczywistego prądu obciążenia 21 A. Zastosowanie wyłącznika o wyższej wartości nominalnej, jak B32, mogłoby prowadzić do sytuacji, w której obwód nie byłby odpowiednio chroniony, a wyłączniki o niższej wartości, jak B20 czy B16, mogą zadziałać w sposób niepożądany w przypadku niewielkich skoków prądu. Zgodnie z zasadami projektowania instalacji elektrycznych, wyłącznik należy dobierać w taki sposób, aby jego wartość nominalna była nieco wyższa niż wartość prądu roboczego, co zwiększa niezawodność systemu oraz zapewnia bezpieczeństwo użytkowania.

Rozpocznij nowy egzamin

Powrót do strony głównej
