Informacje o egzaminie:

Zawód: Technik mechanik
Kwalifikacja: MEC.09 - Organizacja i nadzorowanie procesów produkcji maszyn i urządzeń
Data rozpoczęcia: 28 kwietnia 2026 07:56
Data zakończenia: 28 kwietnia 2026 08:34

Egzamin zdany!

Wynik: 28/40 punktów (70,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Rowek wpustowy w procesie wytwarzania narzędzia przedstawionego na ilustracji należy wykonać za pomocą

A. pogłębiacza.

B. przeciągacza.

C. ściernicy.

D. wiertła.

Przeciągacz jest narzędziem, które doskonale nadaje się do tworzenia precyzyjnych rowków, takich jak rowek wpustowy. Jego konstrukcja pozwala na uzyskanie gładkich i odpowiednio wymiarowanych krawędzi, co jest kluczowe dla zapewnienia stabilnego połączenia elementów maszyn. W praktyce, przeciągacze są często wykorzystywane w procesach obróbczych, gdzie wymagana jest wysoka dokładność, na przykład w przemyśle motoryzacyjnym czy lotniczym, gdzie precyzja wykonania ma kluczowe znaczenie dla bezpieczeństwa i funkcjonalności. Dodatkowo, przeciągacze mogą być stosowane do obróbki różnych materiałów, w tym stali i tworzyw sztucznych, co czyni je wszechstronnymi narzędziami. Warto również podkreślić, że stosując przeciągacz, można zminimalizować ryzyko powstawania wad, takich jak nierówności czy zniekształcenia, co czyni go preferowanym wyborem w produkcji elementów wymagających wysokiej precyzji.

Pytanie 2

Jakie jest naprężenie w pręcie o przekroju 10 mm2, gdy jest on rozciągany siłą 5 kN?

A. 500 MPa

B. 50 MPa

C. 20 MPa

D. 2 MPa

Odpowiedź 500 MPa jest prawidłowa, ponieważ naprężenie w pręcie oblicza się według wzoru: naprężenie = siła / pole przekroju. W tym przypadku siła wynosi 5 kN, co odpowiada 5000 N, a pole przekroju wynosi 10 mm², co możemy przeliczyć na m², co daje 10 x 10^-6 m². Zatem, naprężenie obliczamy jako 5000 N / (10 x 10^-6 m²) = 500 MPa. Taka wartość naprężenia jest istotna w inżynierii materiałowej, ponieważ pozwala na ocenę wytrzymałości materiału i jego zdolności do przenoszenia obciążeń. Przykładowo, w konstrukcjach budowlanych lub mechanicznych, znajomość naprężenia pozwala na dobór odpowiednich materiałów, a także na projektowanie elementów, które nie przekroczą swoich granic wytrzymałościowych. Wartości naprężeń w MPa są często używane w standardach jak ISO czy EN, które regulują bezpieczeństwo i jakość materiałów w różnych zastosowaniach.

Pytanie 3

Zakład mechaniczny generujący odpady w postaci zużytych emulsji wodno-olejowych, może

A. utylizować je na terenie przedsiębiorstwa w rozsączających oczyszczalniach ścieków

B. wylewać je w niewielkich ilościach do miejskiej kanalizacji

C. przechowywać je tymczasowo do momentu ich przekazania do utylizacji

D. wykorzystywać je do impregnacji elementów drewnianych

Składowanie zużytych emulsji wodno-olejowych do czasu ich przekazania do utylizacji jest procedurą zgodną z obowiązującymi regulacjami dotyczącymi gospodarki odpadami. Emulsje te, będące odpadami niebezpiecznymi, muszą być przechowywane w odpowiednich warunkach, które zapobiegają ich przypadkowemu uwolnieniu do środowiska. Przykładowo, odpady te powinny być przechowywane w szczelnych pojemnikach, w pomieszczeniach zabezpieczonych przed ich wyciekiem. Właściwe składowanie zapewnia także, że odpady będą mogły być bezpiecznie transportowane do wyspecjalizowanych zakładów zajmujących się ich utylizacją. Zgodnie z normą ISO 14001, która dotyczy systemów zarządzania środowiskowego, przedsiębiorstwa powinny posiadać procedury dotyczące klasyfikacji, przechowywania i transportu odpadów, co przekłada się na minimalizację wpływu ich działalności na środowisko. W praktyce, niektóre firmy mogą stosować systemy monitorowania, które pozwalają na kontrolowanie ilości odpadów w czasie ich składowania oraz dokumentację ich przepływu, co jest niezbędne dla zapewnienia zgodności z przepisami prawa.

Pytanie 4

Jakiej z wymienionych czynności nie realizuje się na stanowisku kontrolnym montażu?

A. Sprawdzania wartości luzów pomiędzy częściami

B. Pomiaru odchyłek położenia komponentów

C. Dokładności wzajemnego ustawienia części

D. Pomiaru wydłużenia śrub

Dokładność wzajemnego ustawiania części nie jest zadaniem typowym dla stanowiska montażowego kontrolnego. W praktyce, podczas procesu montażu, kluczowe jest zapewnienie, że poszczególne elementy są prawidłowo osadzone i współpracują ze sobą w odpowiedni sposób. Pomiar odchyłek położenia części, pomiar wydłużenia śrub oraz sprawdzanie wartości luzów łączonych części to czynności, które są niezbędne w kontekście zapewnienia jakości montażu. Dokładność wzajemnego ustawiania jest z kolei bardziej związana z fazą projektowania i wytwarzania, gdzie analizowane są parametry geometrii i dopasowania elementów. W standardach branżowych, takich jak ISO 9001, podkreśla się znaczenie zapewnienia odpowiednich ścisłych norm w fazie produkcji, co również odnosi się do pomiarów i analiz wczesnych etapów cyklu życia produktu. W praktyce, na stanowisku montażowym kontrolnym, celem jest finalna weryfikacja oraz zapewnienie, że produkt końcowy spełnia wymagania jakościowe i funkcjonalne.

Pytanie 5

Wyznacz naprężenia ściskające w stalowej podstawie o kwadratowym kształcie z bokiem 100 mm, na którą działa siła 150 kN?

A. 150 MPa

B. 1,5 MPa

C. 1500 MPa

D. 15 MPa

Obliczone naprężenia ściskające wynoszą 15 MPa, co można obliczyć, stosując wzór na naprężenie: $ \sigma = \frac{F}{A} $, gdzie $ \sigma $ to naprężenie, $ F $ to siła działająca na element, a $ A $ to jego pole przekroju. W naszym przypadku pole przekroju kwadratowej podstawy można obliczyć jako $ A = b^2 = (100 \text{ mm})^2 = 10000 \text{ mm}^2 = 10^{-2} \text{ m}^2 $. Przekładając to na jednostki SI, obliczamy: $ \sigma = \frac{150000 \text{ N}}{10^{-2} \text{ m}^2} = 15000000 \text{ N/m}^2 = 15 \text{ MPa} $. Tego rodzaju obliczenia są kluczowe w inżynierii budowlanej i mechanicznej, gdzie musimy zapewnić, że materiały będą w stanie wytrzymać obciążenia, którym będą poddawane. Na przykład, w projektowaniu fundamentów budynków lub konstrukcji stalowych, znajomość naprężeń i ich analizowanie pozwala na dobór odpowiednich materiałów oraz wymiarów elementów konstrukcyjnych, co przekłada się na bezpieczeństwo i trwałość obiektów. W praktyce inżynierskiej stosuje się normy, takie jak Eurokod 2 dla konstrukcji betonowych czy Eurokod 3 dla konstrukcji stalowych, które regulują zasady projektowania z uwzględnieniem naprężeń i innych parametrów wytrzymałościowych.

Pytanie 6

Obliczenie średnicy wałka przenoszącego moment obrotowy wykonuje się na podstawie analiz zginania oraz

A. skręcania

B. ścianania

C. rozciągania

D. ściskania

Odpowiedź "skręcanie" jest prawidłowa, ponieważ średnica wału przenoszącego moment obrotowy musi być obliczana z uwzględnieniem obciążeń skręcających, które mogą wystąpić w trakcie pracy maszyny. Wały są elementami konstrukcyjnymi, które przenoszą momenty obrotowe, a ich projektowanie powinno być zgodne z zasadami wytrzymałości materiałów. Zgodnie z normą ISO 4210, podczas projektowania wałów należy uwzględniać zarówno siły działające na wał, jak i momenty skręcające. Przykładem zastosowania tej wiedzy może być projektowanie wałów w pojazdach mechanicznych, gdzie niewłaściwe oszacowanie średnicy wału może prowadzić do jego uszkodzenia lub awarii, co z kolei wpływa na bezpieczeństwo i niezawodność całego układu napędowego. W praktyce inżynierskiej stosuje się różne metody obliczeniowe, takie jak metoda elementów skończonych, aby dokładnie określić wymagania dotyczące średnicy wału w kontekście jego przeciążeń skręcających.

Pytanie 7

Oleje przekładniowe, których roczne zużycie w firmie nie wynosi więcej niż 100 kg, można

A. wylewać do kanalizacji ścieków miejskich

B. wykorzystywać do impregnacji elementów drewnianych

C. tymczasowo składować na terenie przedsiębiorstwa

D. spalać w piecach w połączeniu z paliwami stałymi

Wlewając zużyte oleje przekładniowe do kanalizacji ścieków komunalnych, naruszamy szereg przepisów prawnych oraz zasady ochrony środowiska. Oleje te są substancjami niebezpiecznymi, które mogą negatywnie wpływać na jakość wód gruntowych i powierzchniowych, a ich obecność w systemach kanalizacyjnych może prowadzić do poważnych zatorów oraz uszkodzeń infrastruktury. W konsekwencji, takie działania mogą generować wysokie koszty związane z naprawą systemów oczyszczania ścieków, które są dostosowane do innych rodzajów odpadów. Ponadto, wlewanie olejów do kanalizacji jest niezgodne z dyrektywami unijnymi oraz krajowymi regulacjami dotyczącymi gospodarki odpadami, co może prowadzić do sankcji prawnych. Użycie olejów do impregnacji konstrukcji drewnianych może być również mylnym pomysłem. Choć oleje mogą wykazywać pewne właściwości ochronne, ich skład chemiczny, szczególnie w przypadku olejów przekładniowych, może zawierać substancje toksyczne, które będą szkodliwe dla zdrowia ludzi i środowiska. Spalanie zużytych olejów w piecach, nawet w połączeniu z paliwami stałymi, jest praktyką ryzykowną, ponieważ generuje toksyczne gazy i popioły, które stanowią zagrożenie dla zdrowia oraz mogą naruszać normy emisji. Tego rodzaju odpady powinny być odpowiednio zbierane i przekazywane do specjalistycznych punktów utylizacji.

Pytanie 8

Wielowypust w pierścieniu przedstawionym na zdjęciu, w warunkach produkcji wielkoseryjnej wykonuje się metodą

A. strugania.

B. dłutowania.

C. przeciągania.

D. żłobienia.

Wybór innych metod, takich jak struganie, dłutowanie czy żłobienie, do produkcji wielowypustów w pierścieniach w kontekście wielkoseryjnym jest nieoptymalny. Struganie, choć może być używane do obróbki powierzchni oraz uzyskania wysokiej jakości wykończenia, jest procesem stosunkowo wolnym i wymaga dużych nakładów czasu, co w produkcji masowej prowadzi do zwiększonych kosztów. Dłutowanie, mimo że może być stosowane do wycinania kształtów, jest techniką, która wymaga wielu operacji i jest mniej wydajna w porównaniu do przeciągania. Żłobienie również ma swoje ograniczenia; jest to proces, który może skutkować znacznym odpadami materiałowymi oraz trudnościami w uzyskaniu precyzyjnych kształtów. W praktyce, wybór niewłaściwej metody obróbczej może prowadzić do niezgodności wymiarowych oraz problemów z jakością gotowych produktów. Warto pamiętać, że w przemyśle kluczowe jest dążenie do maksymalizacji efektywności oraz minimalizacji strat, co czyni przeciąganie najbardziej odpowiednią metodą w kontekście produkcji wielkoseryjnej. Analizując te różnice, można jasno stwierdzić, że metody alternatywne po prostu nie spełniają wymagań nowoczesnych procesów produkcyjnych, co podkreśla ich ograniczoną przydatność w praktyce przemysłowej.

Pytanie 9

Jakim narzędziem najlepiej zmierzyć grubość zęba na średnicy podziałowej koła zębatego?

A. Czujnikiem zegarowym

B. Suwmiarką uniwersalną

C. Suwmiarką modułową

D. Średnicówką

Suwmiarka modułowa jest narzędziem specjalistycznym, które zostało zaprojektowane z myślą o pomiarach w przemyśle mechanicznym i inżynieryjnym. W przypadku pomiaru grubości zęba na średnicy podziałowej koła zębatego, suwmiarka modułowa umożliwia dokładne określenie wymiarów zęba, co jest kluczowe dla zapewnienia odpowiedniego dopasowania w mechanizmach. Dzięki swojej budowie, suwmiarka modułowa jest w stanie dokonywać pomiarów z wysoką precyzją, co jest niezbędne w produkcji i regeneracji kół zębatych. Przykładowo, w branży motoryzacyjnej takie pomiary są istotne przy projektowaniu układów napędowych, gdzie precyzyjne wymiary zęba wpływają na efektywność przenoszenia mocy. Dobrze przeprowadzony pomiar z użyciem suwmiarki modułowej pozwala na eliminację błędów montażowych i zwiększenie trwałości mechanizmów. Warto również zwrócić uwagę, że użycie tego narzędzia jest zgodne z normami ISO dotyczącymi pomiarów w inżynierii mechanicznej, co podkreśla jego znaczenie w kontekście standardów branżowych.

Pytanie 10

Odlewy elementów maszyn typu korpus, które powinny cechować się niskimi kosztami oraz dobrym tłumieniem wibracji, najlepiej wykonać

A. z brązu cynowego

B. ze staliwa konstrukcyjnego

C. z żeliwa szarego

D. ze stali konstrukcyjnej

Żeliwo szare jest materiałem, który charakteryzuje się korzystnym stosunkiem ceny do jakości, a także doskonałymi właściwościami tłumiącymi drgania. Jego struktura mikrokrystaliczna, z obecnością grafitu w postaci płatków, sprawia, że jest ono w stanie rozpraszać energię mechaniczną, co czyni je idealnym wyborem do produkcji korpusów maszyn. W zastosowaniach inżynieryjnych, takich jak budowa silników, przekładni czy urządzeń hydraulicznych, żeliwo szare jest często wybierane ze względu na swoją odporność na ścieranie oraz zdolność do absorpcji drgań. Dodatkowo, technologia odlewania żeliwa szarego jest dobrze rozwinięta, co umożliwia uzyskanie precyzyjnych kształtów i wymiarów, co jest kluczowe w aplikacjach wymagających wysokiej dokładności. Zgodność z normami ISO oraz praktykami branżowymi sprawia, że materiał ten jest powszechnie stosowany w przemyśle maszynowym.

Pytanie 11

Jakie narzędzie należy zastosować do weryfikacji płaskości obrabianej powierzchni?

A. suwmiarki uniwersalnej

B. liniału krawędziowego

C. mikroskopu optycznego

D. kątownika uniwersalnego

Liniał krawędziowy jest podstawowym narzędziem pomiarowym używanym do sprawdzania płaskości obrabianych powierzchni. Jego konstrukcja opiera się na długiej, prostoliniowej krawędzi, która pozwala na precyzyjne oceny ewentualnych odchyleń od płaszczyzny. Dzięki temu narzędziu można w łatwy sposób zweryfikować, czy dana powierzchnia nie posiada wypukłości czy wklęśnięć, co jest kluczowe w procesach obróbczych, szczególnie w branży metalowej czy w produkcji precyzyjnych elementów. W praktyce, przy użyciu liniału krawędziowego, można wykonać test na płaskość poprzez umieszczenie go na obrabianej powierzchni i sprawdzenie, czy między krawędzią liniału a powierzchnią znajdują się ewentualne szczeliny, co wskaże na niedoskonałości. Standardy przemysłowe, takie jak norma ISO 1101 dotycząca tolerancji geometrycznych, podkreślają znaczenie kontroli płaskości jako kluczowego elementu zapewnienia jakości produkcji. Warto również wspomnieć, że liniały krawędziowe są dostępne w różnych klasach dokładności, co pozwala na ich zastosowanie w różnych zakresach tolerancji. Użycie odpowiedniego narzędzia pomiarowego zgodnie z normami jest niezbędne dla uzyskania wysokiej jakości i zgodności wymiarowej w procesach produkcyjnych.

Pytanie 12

Do produkcji kół zębatych, które poddawane są nawęglaniu, używa się stali o oznaczeniu literowo-cyfrowym

A. C45

B. 44SMn28

C. 20HG

D. 41Cr4

Odpowiedź 20HG jest poprawna, ponieważ jest to stal nawęglająca, która jest szczególnie odpowiednia do wytwarzania elementów takich jak koła zębate. Stal 20HG ma odpowiednią zawartość węgla oraz dodatki manganu i chromu, co pozwala na uzyskanie korzystnych właściwości mechanicznych po obróbce cieplnej i nawęglaniu. W procesie nawęglania stal zyskuje twardą powierzchnię, co znacząco zwiększa jej odporność na ścieranie, a jednocześnie zachowuje dobrą udarność i plastyczność w rdzeniu. Przykłady zastosowania stali 20HG obejmują nie tylko koła zębate, ale także różnorodne elementy maszyn wymagające dużej twardości i wytrzymałości na obciążenia dynamiczne. Zgodność z normami ISO oraz EN w zakresie stali konstrukcyjnych podkreśla jej wysoką jakość oraz zastosowanie w przemyśle, gdzie precyzyjne dopasowanie i niezawodność elementów są kluczowe.

Pytanie 13

Gwintowanie na wałkach przeprowadza się z uwagi na

A. wysoką precyzję obróbki

B. minimalną liczbę defektów

C. wysoką efektywność procesu

D. niskie ilości odpadów

Toczenie gwintu na wałkach w kontekście wysokiej ekonomiczności procesu może wydawać się atrakcyjną koncepcją, niemniej jednak, nie jest to kluczowy czynnik decydujący o wyborze tej metody obróbczej. Ekonomiczność procesu wynika głównie z kosztów surowców oraz wydajności maszyn, a nie z samej techniki toczenia gwintów. W przypadku toczenia, skomplikowane geometrie oraz wymagania dotyczące dokładności często przekładają się na wyższe koszty operacyjne, co może negatywnie wpływać na ogólną efektywność ekonomiczną. Jeśli chodzi o ilość odpadów, toczenie, choć może generować mniejsze odpady w porównaniu do innych metod obróbczych, nie jest w tym przypadku najważniejszym kryterium. W produkcji masowej istnieją inne techniki, takie jak frezowanie czy wytłaczanie, które mogą w pewnych okolicznościach generować mniejsze ilości odpadów materiałowych. Mała ilość braków również nie jest wystarczającym argumentem, aby wybierać toczenie gwintów jako dominującą technikę, ponieważ jakość końcowego produktu zależy od wielu czynników, w tym od stanu narzędzi i ustawień maszyny. Przesunięcie uwagi na te aspekty może prowadzić do błędnych wniosków, które nie uwzględniają rzeczywistych wymagań dotyczących precyzji oraz jakości obrabianych komponentów. Dlatego zrozumienie, że toczenie gwintu przede wszystkim dąży do zapewnienia wysokiej dokładności obróbki, jest kluczowe dla skutecznego podejścia do projektowania procesów produkcyjnych.

Pytanie 14

Zagrożeniem dla zdrowia tokarza pracującego przy tokarkach konwencjonalnych jest wykonywanie pracy

A. w rozpiętej koszuli

B. z użyciem narzędzia z uszkodzoną płytką

C. z użyciem narzędzia o zbyt małym przekroju trzonka

D. bez stosowania okularów ochronnych

Niektóre z podanych odpowiedzi mogą wydawać się na pierwszy rzut oka istotnymi zagrożeniami, jednak nie mają one tak bezpośredniego wpływu na bezpieczeństwo pracy w kontekście operacji tokarskiej jak luźna odzież. Praca z użyciem noża o zbyt małym przekroju trzonka, choć może wpływać na jakość cięcia, nie stwarza bezpośredniego zagrożenia dla życia. Operator powinien być świadomy, że odpowiedni dobór narzędzi jest kluczowy dla efektywności pracy, a niekoniecznie ich rozmiar wpływa na bezpieczeństwo. Ochrona wzroku to istotny element bezpieczeństwa, ale brak okularów ochronnych, mimo że jest niebezpieczny, nie jest bezpośrednim zagrożeniem życia, zwłaszcza w kontekście tokarki, gdzie kluczowe są o wiele większe ryzyka związane z wciąganiem ciała. Na koniec, użycie noża z ukruszoną płytką nie jest optymalne, ale nie stanowi bezpośredniego zagrożenia dla życia, chyba że prowadzi do poważnych wypadków w wyniku złego cięcia. W rzeczywistości, to kwestie takie jak zabezpieczenie odzieży roboczej i unikanie luźnych elementów mają kluczowe znaczenie w kontekście realnych zagrożeń w środowisku pracy tokarza. Operatorzy powinni być szkoleni w zakresie rozpoznawania zagrożeń i stosowania odpowiednich praktyk, aby zminimalizować ryzyko wypadków.

Pytanie 15

Rysunek tulei z dokładnie wykonanym otworem, który zwymiarowano zgodnie z zasadami rysunku technicznego jest oznaczony literą

A. D.

B. B.

C. A.

D. C.

Rysunek tulei oznaczony literą D jest zgodny z zasadami rysunku technicznego, co jest kluczowe dla zapewnienia odpowiedniej jakości wykonania elementów. Przede wszystkim, rysunek ten zawiera klasę dokładności otworu, co jest niezbędne do określenia tolerancji wykonania. W standardach rysunku technicznego, takich jak ISO 286, określono zasady dotyczące klasyfikacji tolerancji, które pomagają w precyzyjnym dopasowaniu elementów. Dodatkowo, poprawne oznaczenie wymiarów zewnętrznych tulei pozwala na uniknięcie pomyłek w procesie produkcyjnym. Bez tych informacji, proces może być obarczony ryzykiem błędów, co prowadzi do zwiększenia kosztów i czasu produkcji. Przykładem zastosowania tych zasad jest przemysł motoryzacyjny, gdzie precyzyjne wymiary są kluczowe dla zapewnienia bezpieczeństwa i niezawodności pojazdów. Ponadto, znajomość zasad rysunku technicznego jest fundamentem dla inżynierów mechaników, którzy muszą tworzyć i interpretować rysunki techniczne w praktyce.

Pytanie 16

Dokumentacja związana z montażem nie obejmuje

A. rysunku zestawieniowego zespołu

B. karty instrukcyjnej obróbki

C. karty technologicznej montażu

D. wizualnego rysunku instalacji

Karta instrukcyjna obróbki nie jest częścią dokumentacji montażowej, ponieważ jej głównym celem jest dostarczenie szczegółowych informacji na temat procesów obróbczych, takich jak toczenie, frezowanie czy szlifowanie. W kontekście montażu, dokumentacja powinna być skoncentrowana na zasadach łączenia poszczególnych elementów, dostosowywania ich do siebie oraz odpowiednich technikach montażowych. Z tego powodu karta instrukcyjna obróbki, mimo że ważna w procesie produkcyjnym, nie ma bezpośredniego zastosowania w montażu. Przykładem dokumentacji montażowej mogą być rysunki montażowe, które pokazują jak prawidłowo złożyć elementy w gotowy produkt, oraz rysunki zestawieniowe, które ilustrują wszystkie części składające się na zespół. Dobre praktyki branżowe sugerują, że każda dokumentacja powinna być dostosowana do konkretnego etapu produkcji, co pozwala na uniknięcie nieporozumień i błędów w procesie. W praktyce, osoby zajmujące się montażem powinny posługiwać się odpowiednimi dokumentami, które ułatwią im realizację zadań, co przyczynia się do efektywności i jakości finalnych produktów.

Pytanie 17

Otwór w części przedstawionej na zdjęciu, w warunkach produkcji seryjnej, należy wykonać na

A. dłutownicy.

B. frezarce pionowej.

C. przeciągarce.

D. pilnikarce.

Wybór innych maszyn, takich jak dłutownica, frezarka pionowa czy pilnikarka, może wynikać z niepełnego zrozumienia procesu produkcji otworów o złożonych kształtach. Dłutownica, która jest przeznaczona głównie do obróbki elementów o prostych geometrycznych kształtach, nie jest odpowiednia dla otworów o profilu wielowypustu, ponieważ jej funkcjonalność ogranicza się do frezowania prostych rowków i krawędzi. Z kolei frezarka pionowa, mimo że jest wszechstronnym narzędziem, również nie jest idealna do produkcji seryjnej otworów o złożonym kształcie, ponieważ jej użycie wymaga więcej operacji obróbczych i jest mniej efektywne w kontekście powtarzalności produkcji. Pilnikarka, z drugiej strony, jest narzędziem ręcznym, które służy do wygładzania i korygowania kształtów, co czyni ją nieodpowiednią dla seryjnej produkcji otworów, które muszą spełniać ścisłe normy tolerancji. Wybór niewłaściwego narzędzia często prowadzi do wydłużenia czasu produkcji, obniżenia jakości wyrobów i zwiększenia kosztów, co jest sprzeczne z zasadami efektywnej produkcji. Dlatego kluczowe jest zrozumienie, jakie narzędzia są przeznaczone do konkretnych celów obróbczych, aby uniknąć takich błędów w przyszłości.

Pytanie 18

Wzór rysunku stworzony z myślą o specyficznych wymaganiach pracowni CAD to

A. szkic blokowy

B. rysunkowy obiekt

C. element rysunku

D. szablon rysunku

Szablon rysunku to kluczowy element w pracy z oprogramowaniem CAD, który pozwala na standardyzację i przyspieszenie procesu projektowania. Szablony rysunkowe zawierają predefiniowane ustawienia, takie jak jednostki miary, style linii, rozmiary arkuszy oraz inne parametry, które są dostosowane do specyficznych potrzeb danej pracowni lub projektu. Dzięki użyciu szablonów, projektanci mogą w łatwy sposób zachować spójność w dokumentacji technicznej oraz zminimalizować ryzyko błędów, które mogą wynikać z ręcznej konfiguracji ustawień. Na przykład, stworzenie szablonu dla rysunków architektonicznych może zawierać standardowe symbole, opisy oraz ramki, co znacznie przyspiesza proces tworzenia nowych projektów. Warto również zauważyć, że szablony są zgodne z najlepszymi praktykami branżowymi, które zalecają ich stosowanie w celu optymalizacji pracy zespołowej oraz efektywności produkcji dokumentacji.

Pytanie 19

Honowanie to typ obróbki

A. ściernej

B. tokarskiej

C. frezarskiej

D. wiertarskiej

Honowanie to proces obróbczy klasyfikowany jako obróbka ścierna, który polega na poprawie wymiarów oraz jakości powierzchni detali poprzez usuwanie niewielkich ilości materiału. Proces ten jest szczególnie użyteczny w przypadku elementów, gdzie wymagane są wysokie tolerancje wymiarowe oraz gładkość powierzchni. Honowanie jest często stosowane w produkcji cylindrów silników, gdzie precyzyjne dopasowanie i wykończenie powierzchni mają kluczowe znaczenie dla efektywności i trwałości. Technologia ta wykorzystuje narzędzia z materiałami ściernymi, które mają zdolność do wygładzania oraz korygowania geometrii detali. Popularne narzędzia do honowania to honowniki, które mogą być używane w różnych maszynach, co czyni ten proces elastycznym i dostosowującym się do różnych zastosowań przemysłowych. Dobre praktyki w honowaniu obejmują kontrolę parametrów takich jak prędkość obrotowa, ciśnienie oraz czas obróbczy, co pozwala na osiągnięcie optymalnych rezultatów w zakresie dokładności i jakości wykończenia. W przemyśle motoryzacyjnym, maszynowym oraz hydraulice, honowanie odgrywa kluczową rolę w produkcji elementów, które muszą spełniać rygorystyczne normy jakościowe.

Pytanie 20

Jak można zapobiegać korozji międzykrystalicznej?

A. malowanie za pomocą farb chlorokauczukowych

B. stosowanie powłok ochronnych

C. przesycanie stali

D. odpuszczanie stali

Przesycanie stali to proces, który polega na podgrzewaniu stali do wysokiej temperatury w celu zwiększenia jej rozpuszczalności węgla i innych pierwiastków w matrycy ferrytowej. Technika ta przyczynia się do zmiany struktury stali, co w efekcie poprawia jej właściwości mechaniczne, w tym odporność na korozję międzykrystaliczną. Korozja międzykrystaliczna zachodzi, gdy na granicach ziaren stali zbierają się niepożądane pierwiastki, prowadząc do osłabienia tych miejsc. Przesycanie, w połączeniu z odpowiednim hartowaniem, pozwala na utrzymanie węgla w roztworze stałym, co ogranicza jego segregację na granicach ziaren i minimalizuje ryzyko korozji. Dobrą praktyką inżynieryjną jest stosowanie przesycania w przypadku stali nierdzewnych, które są narażone na działanie agresywnych środowisk. Na przykład, w przemyśle chemicznym i naftowym, stal nierdzewna poddawana przesyceniu wykazuje znacznie wyższą odporność na korozję. Warto również zaznaczyć, że zgodnie z normami ISO oraz ASTM, przesycanie stali jest standardową procedurą w produkcji elementów, które muszą spełniać rygorystyczne wymagania dotyczące trwałości i odporności na korozję.

Pytanie 21

Na proces produkcyjny w warsztacie nie wpływają czynniki powiązane

A. z prowadzeniem finansowych rozliczeń z pracownikiem

B. z technologią realizacji zadań na stanowisku

C. z materiałem poddawanym obróbce

D. ze stanem urządzenia i operatora

Wybór odpowiedzi związanej z prowadzeniem rozliczeń finansowych z pracownikiem jako czynnikiem, który nie oddziałuje na proces wytwórczy w warsztacie, jest zasadny. W procesie produkcji kluczowe są aspekty związane z obrabianym materiałem, technologią oraz stanem maszyny i jej operatora. Te elementy mają bezpośredni wpływ na efektywność i jakość produkcji. Prowadzenie rozliczeń finansowych, choć istotne z perspektywy zarządzania ludźmi i kosztami, nie wpływa na sam proces wytwórczy, który opiera się na konkretnych praktykach technicznych i operacyjnych. Przykładowo, dobór odpowiednich narzędzi oraz technik obróbczych przy realizacji danego projektu ma kluczowe znaczenie dla osiągnięcia założonych parametrów jakościowych. W branży produkcyjnej stosuje się różne normy jakości, takie jak ISO 9001, które wskazują na konieczność monitorowania i optymalizacji procesów wytwórczych, tymczasem czynniki finansowe są już bardziej związane z efektywnością organizacyjną niż z samym procesem wytwarzania.

Pytanie 22

Aby zabezpieczyć korpus obrabiarki przed korozją, należy

A. piaskować

B. pomalować

C. hartować

D. nawęglać

Prawidłowa odpowiedź to 'pomalować', ponieważ malowanie korpusów obrabiarek jest kluczowym działaniem ochronnym, które zabezpiecza metal przed działaniem czynników atmosferycznych oraz korozją. Farby przemysłowe, które są stosowane w tym procesie, zawierają specjalne pigmenty i chemikalia, które tworzą na powierzchni trwałą barierę, ograniczającą dostęp wilgoci i agresywnych substancji chemicznych. W praktyce, malowanie korpusów obrabiarek najczęściej przeprowadza się po dokładnym oczyszczeniu powierzchni z rdzy i zanieczyszczeń, co zapewnia lepszą przyczepność powłoki. Alternatywy, takie jak malowanie proszkowe, które oferuje jeszcze większą trwałość, są również popularne w przemyśle. Stosowanie odpowiednich standardów, takich jak ISO 12944 dotyczący ochrony przed korozją przez powłoki malarskie, jest niezbędne dla zapewnienia długotrwałej ochrony. Właściwe malowanie nie tylko zwiększa żywotność obrabiarki, ale także poprawia jej estetykę, co jest istotne w kontekście zadowolenia użytkownika oraz wartości rynkowej maszyny.

Pytanie 23

Który z dokumentów podanych w tabeli potwierdza przekazanie wyrobu gotowego z działu produkcji do magazynu wyrobów gotowych?

A. PZ

B. PW

C. WZ

D. MM

Zrozumienie różnicy pomiędzy dokumentami WZ, PZ, PW i MM jest kluczowe dla prawidłowego zarządzania procesami magazynowymi i produkcyjnymi. Wydanie Zewnętrzne, oznaczane jako WZ, jest dokumentem używanym do rejestrowania wydania towarów z magazynu do klienta lub innego podmiotu. Użytkownicy, którzy błędnie wybierają WZ, mogą myśleć, że dokument ten odnosi się do przesunięcia towaru między działami wewnętrznymi firmy, co jest nieprawidłowe. Przyjęcie Zewnętrzne, czyli PZ, jest dokumentem potwierdzającym przyjęcie towaru z zewnątrz do magazynu, co również nie jest zgodne z pytaniem. Użytkownicy mogą mylić go z PW, sądząc, że oba dokumenty pełnią tę samą funkcję, co jest błędnym założeniem. Przesunięcie Międzymagazynowe, oznaczane jako MM, dotyczy transferu towarów pomiędzy różnymi magazynami w obrębie tej samej firmy. Wybór MM przez nieświadomych użytkowników może wynikać z mylnego przekonania, że dokument ten wystarcza do potwierdzenia ruchu towarów wewnątrz firmy, co w rzeczywistości nie jest jego zastosowaniem. Zrozumienie specyfiki każdego z dokumentów oraz ich funkcji w systemie zarządzania magazynem jest niezbędne do efektywnego zarządzania łańcuchem dostaw oraz uniknięcia błędów w obiegu dokumentów.

Pytanie 24

Które z podanych oznaczeń naprężeń dopuszczalnych odnosi się do ściskania?

A. kr

B. kg

C. kt

D. kc

Odpowiedź "kc" odnosząca się do naprężeń dopuszczalnych dotyczących ściskania jest poprawna, ponieważ oznaczenie to reprezentuje konkretne warunki wytrzymałości materiałów na ściskanie. W kontekście inżynierii budowlanej oraz mechanicznej, naprężenia ściskające są kluczowe dla oceny zdolności materiału do wytrzymywania obciążeń bez deformacji oraz zniszczenia. Przykładowo, w projektowaniu elementów konstrukcyjnych, takich jak belki czy słupy, inżynierowie muszą uwzględnić maksymalne naprężenia ściskające, aby zapewnić bezpieczeństwo oraz stabilność budowli. Stosowanie odpowiednich oznaczeń i ich zrozumienie jest zgodne z normami, takimi jak Eurokod, który określa zasady obliczeń wytrzymałościowych. Dodatkowo, w praktyce inżynieryjnej, odpowiednie dobieranie materiałów i ich klas wytrzymałości opartych na właściwościach ściskania, takich jak beton czy stal, jest krytyczne dla osiągnięcia zgodności z wymaganiami projektowymi.

Pytanie 25

Do wykonania końcowej obróbki otworu przedstawionego na rysunku należy zastosować

A. pogłębiacz walcowo-czołowy.

B. nawiertak.

C. wiertło kręte.

D. rozwiertak stożkowy.

Rozwiertak stożkowy to narzędzie wykorzystywane do precyzyjnego wykańczania otworów o kształcie stożkowym, co czyni go idealnym wyborem w przypadku otworu przedstawionego na rysunku. Narzędzie to jest zaprojektowane, aby umożliwić nie tylko odpowiednie dopasowanie, ale również uzyskanie wymaganej gładkości powierzchni wewnętrznej. W praktyce branżowej, rozwiertaki stożkowe są szczególnie przydatne w zastosowaniach, gdzie ważne jest precyzyjne dopasowanie elementów, na przykład w montażu łożysk lub przy obróbce precyzyjnych części maszyn. Dobrą praktyką jest również stosowanie rozwiertaków w materiałach takich jak aluminium czy stal, aby osiągnąć doskonałe wykończenie. Ponadto, rozwiertak stożkowy stanowi nieodzowny element procesu technologicznego, związanego z zapewnieniem odpowiednich tolerancji wymiarowych oraz jakości powierzchni, co jest zgodne z normami ISO w zakresie obróbki skrawaniem.

Pytanie 26

Jaką efektywnością cechuje się przewidywana maksymalna produkcja realizowana w standardowych warunkach?

A. Faktyczną

B. Efektywną

C. Przyjętą

D. Zaplanowaną

Odpowiedź efektywna odnosi się do maksymalnej produkcji, która może być uzyskana w warunkach normalnych operacyjnych, przy założeniu, że wszystkie zasoby są wykorzystywane w sposób optymalny. W kontekście zarządzania produkcją efektywność jest kluczowym wskaźnikiem, który pozwala na ocenę, jak skutecznie organizacja wykorzystuje swoje zasoby, aby osiągnąć zamierzone cele produkcyjne. Efektywna produkcja uwzględnia zarówno czas pracy, jak i wydajność maszyn oraz umiejętności pracowników, co sprawia, że jest idealnym wskaźnikiem do planowania oraz oceny zdolności produkcyjnej przedsiębiorstwa. Na przykład, w przemyśle produkcyjnym, efektywność może być mierzona poprzez wskaźniki takie jak OEE (Overall Equipment Effectiveness), które pomagają w identyfikacji obszarów do poprawy. Warto również zauważyć, że efektywność produkcji jest kluczowym elementem w kontekście Lean Manufacturing, który dąży do eliminacji marnotrawstwa i zwiększenia wartości dodanej dla klienta.

Pytanie 27

Półfabrykaty do obróbki skrawaniem dużych korpusów żeliwnych w produkcji masowej powinny być

A. bloki żeliwa

B. wytłoczki

C. odkuwki matrycowe

D. odlewy

Odlewy są idealnym półfabrykatem do obróbki skrawaniem dużych żeliwnych korpusów w produkcji wielkoseryjnej ze względu na swoją strukturę i właściwości materiałowe. Proces odlewania pozwala na uzyskanie skomplikowanych kształtów, co redukuje ilość późniejszej obróbki mechanicznej. Żeliwo, w odróżnieniu od innych materiałów, charakteryzuje się dobrą płynnością w stanie ciekłym, co umożliwia precyzyjne wypełnianie form i uzyskiwanie detali z wysoką dokładnością wymiarową. Dodatkowo, odlewy żeliwne mają korzystne właściwości mechaniczne, takie jak odporność na ścieranie oraz wysoką twardość, co czyni je odpowiednimi do zastosowań w wymagających warunkach. W przemyśle motoryzacyjnym i maszynowym, odlewy często stanowią podstawowe elementy konstrukcyjne, a ich dalsza obróbka skrawaniem pozwala na precyzyjne dopasowanie do finalnych wymagań produkcyjnych. Współczesne normy, takie jak ISO 8062, definiują tolerancje jakości odlewów, co jest kluczowe dla zapewnienia wysokiej jakości detali produkcyjnych.

Pytanie 28

Zgodnie z normą PN-70/M-85005 do wykonania wpustów pryzmatycznych wykorzystuje się stal o wartości Rm wynoszącej

PN-70/M-85005: Wpusty pryzmatyczne
Twardość według skali Brinella	180 HB
Granica plastyczności	315 MPa
Granica wytrzymałości	590 MPa
Zawartość węgla	0,45%

A. 315 MPa

B. 180 HB

C. 590 MPa

D. 0,45%

Zgadza się, poprawna odpowiedź to 590 MPa. Granica wytrzymałości materiału, oznaczana jako Rm, jest kluczowym parametrem określającym maksymalne obciążenie, jakie stal może wytrzymać przed trwałym odkształceniem. W kontekście normy PN-70/M-85005, wartość 590 MPa oznacza, że stal wykorzystywana do produkcji wpustów pryzmatycznych została zaprojektowana tak, aby zapewnić odpowiednią wytrzymałość i bezpieczeństwo w zastosowaniach inżynieryjnych. W praktyce, komponenty wykonane z tej stali będą wykazywać doskonałą odporność na różne obciążenia mechaniczne, co jest kluczowe w zastosowaniach, takich jak budownictwo czy produkcja maszyn. Zastosowanie stali o tej wartości Rm w konstrukcjach pryzmatycznych pozwala na tworzenie elementów, które muszą znosić duże siły oraz obciążenia dynamiczne, co jest typowe w wielu procesach przemysłowych. Dodatkowo, odpowiedni dobór materiału zgodny z normami gwarantuje nie tylko wydajność, ale również bezpieczeństwo użytkowania produktów końcowych.

Pytanie 29

W procesie obróbki kół zębatych nie wykorzystuje się frezów ślimakowych?

A. łańcuchowych

B. pasowych

C. ślimakowych

D. o uzębieniu wewnętrznym

Freza ślimakowa nie jest stosowana w obróbce kół zębatych o uzębieniu wewnętrznym, ponieważ ich geometria oraz sposób działania zębów nie są przystosowane do tego typu elementów. Koła zębate o uzębieniu wewnętrznym wymagają narzędzi, które są w stanie dokładnie formować zęby wewnątrz obrabianego materiału. Proces ten zazwyczaj wykorzystuje frezy o odpowiednim kształcie, takie jak frezy cylindryczne czy specjalistyczne narzędzia do obróbki wewnętrznej. Przykładowo, w branży motoryzacyjnej czy przemysłowej, gdzie koła zębate o uzębieniu wewnętrznym znajdują zastosowanie w przekładniach, kluczowe jest precyzyjne przystosowanie narzędzi do wymaganych tolerancji, co często wiąże się z zastosowaniem narzędzi skrawających o różnej geometrii. Dobrze dobrane narzędzia zwiększają efektywność produkcji oraz jakość finalnych elementów, co jest zgodne z normami ISO dotyczącymi obróbki skrawaniem, które kładą nacisk na jakość i precyzję wykonania.

Pytanie 30

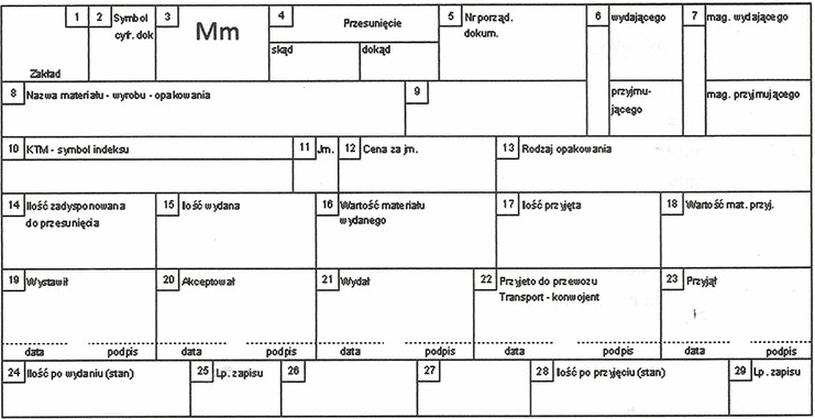

Przedstawiony dokument należy wypełnić przed

A. wydaniem materiału z magazynu na potrzeby wewnętrzne przedsiębiorstwa.

B. przekazaniem materiału między magazynami wewnątrz zakładu.

C. przyjęciem zakupionego materiału do magazynu.

D. zwrotem materiału do magazynu.

Wybór odpowiedzi wskazującej na inne sytuacje, takie jak zwrot materiału do magazynu, przyjęcie zakupionego materiału do magazynu, czy wydanie materiału na potrzeby wewnętrzne przedsiębiorstwa, pokazuje pewne nieporozumienia dotyczące funkcji dokumentu MM. W praktyce, każdy z tych procesów wymaga innych dokumentów i procedur. Na przykład, zwrot materiału do magazynu często wiąże się z użyciem dokumentu zwrotu, który dokumentuje przyczyny zwrotu oraz szczegóły dotyczące przyjmowanego towaru. Podobnie, przyjęcie zakupionych materiałów do magazynu dokumentuje nowy przyrost zapasów, co oznacza, że jest używany inny typ dokumentu, zazwyczaj związany z procesem zakupowym. Wydanie materiału na potrzeby wewnętrzne również wymaga innego podejścia, gdzie kluczowe jest zrozumienie, jakie materiały są wydawane i w jakim celu, co wymaga zastosowania dedykowanego dokumentu, który również odzwierciedla różne aspekty logistyczne. Dlatego też, nieprzestrzeganie odpowiednich procedur i stosowanie niewłaściwych dokumentów w tych procesach może prowadzić do chaosu w zarządzaniu magazynem oraz do trudności w audytach i kontrolach wewnętrznych. Właściwe zrozumienie ról poszczególnych dokumentów w procesach magazynowych jest kluczowe dla efektywności operacyjnej przedsiębiorstwa.

Pytanie 31

Zdjęcie przedstawia

A. sprawdzian dwugraniczny do wałków.

B. wzornik chropowatości.

C. przyrząd do kontroli stosów płytek wzorcowych.

D. cęgi pomiarowe.

Sprawdzian dwugraniczny do wałków jest narzędziem wykorzystywanym w precyzyjnym pomiarze wymiarów zewnętrznych wałków. Na zdjęciu widoczny jest charakterystyczny przyrząd, który zbudowany jest z dwóch ramion oraz kilku wypustek, co umożliwia dokładne określenie, czy dany wałek mieści się w określonych granicach tolerancji. Tego typu sprawdzian jest nieocenionym narzędziem w przemyśle, zwłaszcza w obróbce skrawaniem, gdzie precyzja wymiarów jest kluczowa dla jakości finalnego produktu. Przykładem zastosowania tego przyrządu może być kontrola wałków w produkcji maszyn przemysłowych, gdzie nawet najmniejsze odchylenia od normy mogą prowadzić do awarii mechanizmów. Zastosowanie sprawdzianów dwugranicznych w procesach produkcyjnych jest zgodne z zasadami zapewnienia jakości, która wymaga stosowania narzędzi do pomiaru zapewniających odpowiednią dokładność. Warto również dodać, że efektywna kontrola wymiarów przy użyciu tego przyrządu wspiera procesy związane z certyfikacją i zgodnością z normami ISO, co jest niezbędne w wielu branżach.

Pytanie 32

Który typ stali ma naprężenia dopuszczalne na rozciąganie najbardziej porównywalne z naprężeniami występującymi w elemencie o powierzchni przekroju poprzecznego wynoszącej 100 mm2, który jest rozciągany stałą siłą osiową o wartości 15 000 N?

A. S275 (kr = 130 MPa)

B. E295 (kr = 145 MPa)

C. S185 (kr = 100 MPa)

D. E360 (kr = 175 MPa)

Wybór odpowiedzi E360, S275 czy S185 nie jest uzasadniony w kontekście analizowanego zadania, ponieważ każde z tych gatunków stali posiada różne dopuszczalne naprężenia, które są albo zbyt wysokie, albo zbyt niskie w porównaniu do obliczonego naprężenia 150 MPa. Gatunek E360, o naprężeniu 175 MPa, znacząco przekracza wymagane wartości, co może prowadzić do nieoptymalnego doboru materiału w projektach budowlanych, a tym samym do nadmiernych kosztów. Gatunek S275, z naprężeniem 130 MPa, również nie spełnia kryteriów, ponieważ jego dopuszczalne naprężenie jest niższe niż obliczone ciśnienie. Z kolei stal S185, o wartości 100 MPa, jest zbyt słaba, aby można ją było zastosować w zastosowaniach, gdzie wymagane jest większe naprężenie rozciągające. Takie pomyłki w doborze materiałów mogą wynikać z braku zrozumienia różnicy pomiędzy różnymi klasami stali oraz ich właściwościami mechanicznymi. Należy pamiętać, że odpowiedni dobór materiałów jest kluczowy dla bezpieczeństwa oraz integralności konstrukcji, a także powinien być oparty na konkretnych obliczeniach oraz wymaganiach projektowych.

Pytanie 33

Przedstawione na ilustracji łączenie blach odbywa się metodą

A. wciskania.

B. zgrzewania.

C. nitowania.

D. przetłaczania.

Zgrzewanie to jedna z kluczowych metod łączenia blach, która wykorzystuje energię elektryczną do wytwarzania ciepła poprzez opór elektryczny. W procesie tym elektrody są przyłożone do końców blach, co umożliwia przepływ prądu, prowadząc do lokalnego stopienia materiału w miejscu złącza. Wysoka temperatura powstająca w tym procesie sprawia, że cząsteczki metalu zaczynają się przemieszczać, a po ochłodzeniu następuje ich związanie w mocne i trwałe połączenie. Zgrzewanie jest szeroko stosowane w przemyśle motoryzacyjnym i konstrukcyjnym, gdzie wymagana jest wysoka wytrzymałość połączeń. Przykładem może być łączenie elementów karoserii samochodowej, gdzie zgrzewanie umożliwia osiągnięcie minimalnej wagi przy zachowaniu wysokiej odporności na obciążenia mechaniczne. Dobrą praktyką w branży jest stosowanie zgrzewania jako metody łączenia materiałów o podobnych właściwościach fizycznych, co zwiększa efektywność procesu i jakość finalnego produktu.

Pytanie 34

Aby wykonać nacięcia zębów w kole zębatym o uzębieniu wewnętrznym, należy zastosować technikę obróbczej

A. nagniatania

B. toczenia

C. łuszczenia

D. dłutowania

Dłutowanie jest metodą obróbki skrawaniem, która jest szczególnie przydatna do nacięcia zębów w kołach zębatych o uzębieniu wewnętrznym. Proces ten polega na wykorzystaniu narzędzia skrawającego, zwanego dłutem, które ma kształt odpowiedni do profilu zęba. Dłutowanie umożliwia precyzyjne kształtowanie zębów, co jest kluczowe dla zapewnienia właściwego dopasowania i efektywności działania koła zębatego. Dzięki tej metodzie możliwe jest uzyskanie wysokiej dokładności wymiarowej oraz gładkości powierzchni, co jest niezwykle istotne w zastosowaniach, gdzie wymagane są duże prędkości obrotowe i obciążenia. Na przykład, w przemyśle motoryzacyjnym i lotniczym, gdzie koła zębate są niezbędne do przenoszenia mocy, precyzja wykonania zębów jest kluczowa dla niezawodności i trwałości komponentów. Dłutowanie jest zgodne z normami ISO dotyczącymi obróbki skrawaniem, co potwierdza jego znaczenie i uznanie w branży inżynieryjnej.

Pytanie 35

Suwmiarka, która posiada 10 kresek na noniuszu, pozwala na pomiar z dokładnością odczytu wynoszącą

A. 0,05 mm

B. 0,02 mm

C. 0,01 mm

D. 0,10 mm

Suwmiarka z noniuszem mająca 10 kresek pozwala na pomiary z dokładnością 0,10 mm. Ten nonusz to taki element, który pomaga odczytać wartości pomiędzy głównymi podziałkami. Przy suwmiarce z 10 kreskami każda z nich odpowiada 0,01 mm. Więc jeśli odczytujesz jedną z tych kresek, masz dokładność pomiaru wynoszącą 0,10 mm, czyli to tak, jakbyś miał pomiar do jednego dziesiątego milimetra. Tego typu suwmiarka jest znana w inżynierii i przydatna w warsztatach, na przykład przy obróbce metalu, gdzie precyzja jest mega istotna. Używanie suwmiarki na pewno pomaga w utrzymaniu norm jakościowych, co ma znaczenie w różnych branżach, takich jak lotnictwo, motoryzacja czy elektronika, gdzie tolerancje wymiarowe są super ważne dla bezpieczeństwa i funkcjonowania produktów.

Pytanie 36

W ciągu miesiąca firma wyprodukowała 2700 sztuk gotowych wyrobów. Norma materiału potrzebnego do wytworzenia jednego wyrobu wynosi 9 kg. Jakie jest dzienne zużycie materiałów do produkcji danego wyrobu, zakładając, że miesiąc ma 30 dni?

A. 810 kg

B. 1810 kg

C. 9 kg

D. 81 kg

Wiele osób może pomylić się przy obliczaniu dziennego zużycia materiału, wybierając odpowiedzi takie jak 9 kg, 81 kg lub 1810 kg. Odpowiedź 9 kg wynika z błędnego zrozumienia założenia pytania; jest to norma zużycia materiału na jedną sztukę wyrobu, a nie całkowite zużycie na dzień. Odpowiedź 81 kg mogłaby wydawać się logiczna, gdybyśmy pomyśleli o zużyciu materiału w kontekście niewłaściwych obliczeń, ale nie uwzględnia ona całkowitej produkcji w danym miesiącu ani liczby dni. Z kolei 1810 kg to całkowicie nieprawidłowe założenie, które może wynikać z podziału całkowitych kosztów produkcji na dni bez odpowiedniego uwzględnienia liczby wyrobów. Aby uniknąć takich błędów, należy zawsze dokładnie analizować dostępne dane oraz stosować poprawne wzory matematyczne. W produkcji, zwłaszcza w branży przemysłowej, kluczowe jest posługiwanie się precyzyjnymi obliczeniami, co obejmuje nie tylko monitorowanie wydajności, ale również efektywne zarządzanie materiałami. Wszelkie błędy w kalkulacjach mogą prowadzić do znacznych strat finansowych oraz zasobowych. W praktyce, regularne audyty zużycia materiałów oraz stosowanie odpowiednich narzędzi do analizy danych może pomóc w eliminacji takich nieporozumień.

Pytanie 37

Na podstawie danych w tabeli wybierz wyroby wykonane w produkcji jednostkowej.

Rodzaj produkcji	Roczny program produkcyjny
Rodzaj produkcji	Wyroby A	Wyroby B	Wyroby C
Jednostkowa	do 5	do 10	do 100
Małoseryjna	5÷100	10÷200	100÷500
Seryjna	100÷300	200÷500	500÷5000
Wielkoseryjna	300÷1000	500÷5000	5000÷50000
Masowa	ponad 1000	ponad 5000	ponad 50000
Wyroby A – elementy ciężkie o dużych wymiarach znacznej pracochłonności i ciężarze ponad 300 N
Wyroby B – elementy o średnich wymiarach i pracochłonności oraz ciężarze od 80 do 300 N
Wyroby C – elementy małe, lekkie o niewielkiej pracochłonności i ciężarze do 80 N

A. 17 szt. tulei o masie 50 kg

B. 12 szt. śrub o masie 12 kg

C. 20 szt. wałków o masie 10 kg

D. 15 szt. tarcz o masie 5 kg

Wybrane inne odpowiedzi nie są trafne, bo pokazują, że nie do końca rozumiesz, co to znaczy produkcja jednostkowa. Ten typ produkcji to robienie niewielkiej liczby wyrobów, co przekłada się na ich dużą indywidualizację. Odpowiedzi mówiące o większych ilościach produktów, jak śruby czy tuleje, nie mieszczą się w tej definicji. Te rzeczy zazwyczaj robi się w większych seriach, co jest standardem w branży. Często ludzie zapominają spojrzeć na specyfikę produkcji, co prowadzi do pomyłek. W produkcji masowej operacje standardowe trzeba optymalizować, więc często produkuje się setki lub tysiące sztuk. Dlatego warto zrozumieć różnicę między produkcją jednostkową a masową, bo to ma duży wpływ na zarządzanie zapasami i dostosowanie oferty do klientów. Przydałoby się więcej wiedzy na ten temat, żeby nie popełniać takich błędów w przyszłości.

Pytanie 38

Na rysunku przedstawiono połączenie z zastosowaniem łożysk kulkowych

A. skośnych.

B. wzdłużnych.

C. dwurzędowych.

D. poprzecznych.

Wybór odpowiedzi, która nie odnosi się do łożysk kulkowych skośnych, wskazuje na pewne nieporozumienia dotyczące zastosowania różnych typów łożysk. Na przykład łożyska wzdłużne, jak sama nazwa wskazuje, są projektowane, aby przenosić obciążenia jedynie wzdłuż osi łożyska, co ogranicza ich zastosowanie do sytuacji, w których występują wyłącznie obciążenia axialne. Z kolei łożyska poprzeczne, chociaż mogą przenosić obciążenia promieniowe, nie są przystosowane do obciążeń osiowych, co czyni je nieodpowiednimi w wielu aplikacjach wymagających złożonego wsparcia. W przypadku łożysk dwurzędowych, mimo że ich konstrukcja może wydawać się bardziej wszechstronna, są one zaprojektowane głównie z myślą o przenoszeniu obciążeń jednocześnie w dwóch kierunkach, ale nie zawsze są optymalne w przypadku aplikacji wymagających dużej sztywności w kierunku osiowym. Typowym błędem myślowym jest mylenie funkcji i zastosowań tych różnych typów łożysk; kluczowe jest zrozumienie, że odpowiedni dobór łożyska wpływa na efektywność działania całego systemu mechanicznego. W praktyce, stosowanie niewłaściwego typu łożyska może prowadzić do przedwczesnego zużycia, a nawet awarii urządzeń, co podkreśla znaczenie znajomości specyfikacji technicznych oraz zalecanych standardów w projektowaniu mechanizmów.

Pytanie 39

Na podstawie wzoru oblicz roczną produktywność całkowitą $ P_c $ procesu wykonania sprzęgieł podatnych, jeżeli koszty rocznej produkcji $ P $ wynoszą 1 200 000 zł, koszt pracy $ L $ wynosi 240 000 zł, łączne koszty materiałów i narzędzi $ M $ i $ N $ wynoszą 150 000 zł, koszt energii $ S $ wynosi 54 000 zł, roczny koszt wynajmu hali $ R $ to 156 000 zł.

Wzór:$$ P_c = \frac{P}{L + M + N + S + R} $$

A. 5,2

B. 2,0

C. 2,6

D. 4,8

Wiele osób, analizując koszty produkcji, może popełnić błąd w interpretacji danych oraz niewłaściwie stosować wzór do obliczenia produktywności. W przypadku tego zadania istotne jest, aby dokładnie zrozumieć, co składa się na całkowite koszty oraz jak powinny być one interpretowane w kontekście wzoru. Niektórzy mogą błędnie zakładać, że wystarczy podzielić koszty produkcji przez jeden z kosztów składowych, co prowadzi do uzyskania wartości, która nie odzwierciedla rzeczywistego stanu. Na przykład, obliczanie wartości 4,8 lub 5,2 może wskazywać na ignorowanie niektórych istotnych kosztów, takich jak wynajem hali czy koszty energii. Typowym błędem myślowym jest pomijanie pełnej analizy kosztów, co skutkuje powierzchowną interpretacją efektywności produkcji. W praktyce, takie niedopatrzenia mogą prowadzić do fałszywych wniosków, co z kolei ma istotne konsekwencje w zakresie strategii zarządzania i podejmowania decyzji. Dlatego kluczowe jest, aby nie tylko znać wzór, ale również być w stanie poprawnie zidentyfikować wszystkie elementy kosztowe oraz zrozumieć ich wpływ na ogólną produktywność. Zrozumienie tych zasad jest istotne dla każdej osoby pracującej w obszarze produkcji i zarządzania, ponieważ pozwala na podejmowanie lepszych decyzji oraz unikanie krytycznych błędów w analizach finansowych.

Pytanie 40

Którą obrabiarkę i narzędzie należy zastosować do wykonania rowka wpustowego w piaście koła przedstawionego na rysunku?

A. Tokarkę i nóż wytaczak.

B. Frezarkę pionową i frez palcowy.

C. Dłutownicę i nóż dłutownicy.

D. Frezarkę poziomą i frez tarczowy.

Wybranie dłutownicy oraz noża dłutownicy do wykonania rowka wpustowego w piaście koła jest najbardziej trafnym rozwiązaniem z kilku powodów. Dłutownice są specjalistycznymi maszynami obróbczych, które zostały zaprojektowane z myślą o precyzyjnej obróbce materiałów, w tym wykonywaniu różnego rodzaju rowków, w tym rowków wpustowych. Nóż dłutownicy, będący narzędziem o zdefiniowanej geometrii, umożliwia osiągnięcie dokładnych wymiarów i wysokiej jakości powierzchni obróbczej. W praktyce, zastosowanie dłutownicy w przemyśle motoryzacyjnym do produkcji kół i wałów napędowych pokazuje jej efektywność oraz standardy jakości, jakie można osiągnąć. Producenci często korzystają z dłutownic w procesach, gdzie precyzja jest kluczowa, a błędy w tolerancjach mogą prowadzić do poważnych konsekwencji eksploatacyjnych. Dłutownica, jako narzędzie do obróbki referencyjnej, zapewnia nie tylko dokładność wykonania, ale również możliwość obróbki skomplikowanych kształtów, co czyni ją niezastąpioną w nowoczesnym rzemiośle i przemyśle.
