Szczegółowe wyniki:

Pytanie 1

Układ ABS w samochodzie pełni rolę

A. uniemożliwiającą zablokowanie kół pojazdu podczas hamowania

B. hamulcowym dla przedniej osi

C. hamulcowym

D. wspierającą siłę hamowania

Odpowiedź zapobiegającym blokowaniu kół pojazdu podczas hamowania jest poprawna, ponieważ system ABS (Anti-lock Braking System) jest zaprojektowany w celu utrzymania kontroli nad pojazdem podczas hamowania w sytuacjach, gdy może dojść do blokady kół. Kiedy kierowca hamuje, system ABS monitoruje prędkość obrotową kół i wykorzystuje czujniki do detekcji, czy któreś z kół zaczyna się blokować. Jeśli system wykryje blokowanie, automatycznie zmienia ciśnienie w układzie hamulcowym w celu ponownego obrotu koła. Przykładem zastosowania ABS jest jazda w deszczowych warunkach, gdzie droga może być śliska. Dzięki ABS kierowca może hamować skutecznie, unikając poślizgu kół, co przekłada się na zwiększenie bezpieczeństwa na drodze. W standardach branżowych, takich jak normy ECE R13, system ABS jest wysoko ceniony za swoje właściwości poprawiające stabilność i kontrolę pojazdu w trudnych warunkach.

Pytanie 2

Jaką funkcję pełni system ABS?

A. Utrzymuje stabilność toru jazdy podczas pokonywania zakrętów

B. Zapobiega poślizgowi kół podczas startu na śliskiej nawierzchni

C. Chroni przed zablokowaniem kół podczas hamowania na śliskiej nawierzchni

D. Ułatwia hamowanie pojazdu w sytuacjach kryzysowych

Zadanie układu ABS, czyli systemu zapobiegającego blokowaniu kół, polega na monitorowaniu prędkości obrotowej kół pojazdu podczas hamowania. W sytuacji, gdy czujniki systemu wykryją, że koło zaczyna się blokować, ABS automatycznie zmienia ciśnienie hamulcowe w danym kole, co pozwala na jego obrót i jednocześnie utrzymanie kontroli nad pojazdem. Przykładem zastosowania systemu ABS jest hamowanie na śliskiej nawierzchni, takiej jak lód czy mokra droga, gdzie ryzyko poślizgu jest znaczące. ABS poprawia bezpieczeństwo jazdy, umożliwiając kierowcy manewrowanie w trakcie hamowania, co jest zgodne z normami bezpieczeństwa samochodowego, takimi jak standardy ECE R13 w Europie. Dobrą praktyką jest regularne serwisowanie układu ABS oraz znajomość jego działania, co może znacząco wpłynąć na bezpieczeństwo i komfort jazdy.

Pytanie 3

Do oceny ciągłości obwodu w instalacji elektrycznej samochodu należy użyć

A. refraktometru.

B. lampy stroboskopowej.

C. lampki kontrolnej.

D. areometru.

Lampka kontrolna to chyba jeden z najprostszych, ale i najpewniejszych sposobów na sprawdzanie ciągłości obwodu w instalacjach elektrycznych samochodów. Takie rozwiązanie stosuje się praktycznie w każdym warsztacie samochodowym, nawet przez doświadczonych elektryków – właśnie dlatego, że jest szybkie, intuicyjne i daje jednoznaczny rezultat. Wystarczy podpiąć lampkę kontrolną pod dwa punkty obwodu – jeżeli obwód jest zamknięty i prąd może przez niego płynąć, lampka się zapali. Nie wymaga to zbyt dużej wiedzy czy specjalistycznego sprzętu, a mimo wszystko gwarantuje odporność na typowe błędy pomiarowe. Moim zdaniem lampka kontrolna jest też niezastąpiona przy szybkim lokalizowaniu przerw w przewodach, uszkodzeń styków albo sprawdzaniu bezpieczników. W praktyce wszyscy korzystają z niej na co dzień, bo pozwala w kilka sekund wykluczyć albo potwierdzić uszkodzenie. Standardy branżowe mówią jasno – jeśli nie masz pod ręką miernika uniwersalnego, lampka to podstawa. Trochę dziwne, że wciąż niektórzy zapominają o tak prostej metodzie i próbują kombinować z innymi urządzeniami. Lampka sprawdza się zarówno przy autach osobowych, jak i ciężarówkach. Warto jeszcze pamiętać, że jej użycie nie wymaga specjalnego szkolenia – wystarczy znać podstawy elektryki i zachować ostrożność przy pracy z zasilanymi układami.

Pytanie 4

Wartość mocy żarówki sygnalizacyjnej wynosi P = 21 W, gdy jest zasilana z akumulatora o napięciu U=12 V. Jaką rezystancję ma włókno żarówki?

A. 1,8 Ω

B. 9,5 Ω

C. 7,0 Ω

D. 0,6 Ω

Rozważając inne odpowiedzi, można zauważyć, że ich wartości znacznie odbiegają od rzeczywistego obliczenia rezystancji. Na przykład, 1,8 Ω to wartość znacznie zaniżona, która sugerowałaby, że żarówka miałaby bardzo dużą moc przy niskim napięciu, co jest sprzeczne z danymi. Z kolei 9,5 Ω byłoby zbyt wysoką rezystancją dla żarówki o mocy 21 W przy napięciu 12 V, co prowadziłoby do znacznego spadku jasności i nieefektywności działania. Ostatnia wartość 0,6 Ω jest również zbyt niska i wskazywałaby na bardzo dużą moc żarówki, co jest niezgodne z podanymi parametrami. Często błędy te wynikają z niepełnego zrozumienia zasad działania obwodów elektrycznych oraz stosunku między mocą, napięciem a rezystancją. Kluczowe jest zrozumienie, że rezystancja włókna żarówki powinna być dostosowana do parametrów zasilania, aby zapewnić prawidłowe działanie i bezpieczeństwo w użytkowaniu, co ma fundamentalne znaczenie w projektowaniu i serwisowaniu układów oświetleniowych w pojazdach.

Pytanie 5

Korzystając z zamieszczonego cennika, oblicz całkowity koszt wymiany uszkodzonego układu sterownika zamka centralnego z kompletem pilotów w czterodrzwiowej limuzynie oraz prawej tylnej lampy zespolonej.

Cennik
L.p.	Wartość jednostkowa części (podzespołu)	Cena [PLN]
1	Lewy reflektor	110,00
2	Prawy reflektor	120,00
3	Siłownik do zamka centralnego (przednie drzwi)	40,00
4	Siłownik do zamka centralnego (tylne drzwi)	30,00
5	Tylna lampa zespolona (lewa lub prawa)	90,00
6	Zamek centralny z kompletem pilotów	130,00
L.p.	Czas wykonania usługi (roboczogodzina) ¹⁾	Roboczogodzina [rbg]
1	Wymiana reflektora ²⁾	1,20
2	Wymiana tylnej lampy zespolonej ³⁾	0,50
3	Wymiana zamka centralnego z regulacją	1,50
4	Wymiana siłownika zamka centralnego ⁴⁾	1,00
5	Ustawianie i regulacja świateł	0,30
¹⁾ Koszt 1 roboczogodziny wynosi 120,00 PLN
²⁾ Ten sam czas usługi dla wymiany lewego lub prawego reflektora
³⁾ Ten sam czas usługi dla wymiany lewej lub prawej tylnej lampy zespolonej
⁴⁾ Ten sam czas usługi dla wymiany siłownika w przednich lub tylnych drzwiach pojazdu

A. 1 080,00 PLN

B. 460,00 PLN

C. 730,00 PLN

D. 420,00 PLN

Obliczając całkowity koszt wymiany uszkodzonego układu sterownika zamka centralnego z kompletem pilotów oraz prawej tylnej lampy zespolonej, kluczowe jest precyzyjne rozróżnienie, które pozycje z cennika należy uwzględnić. Częstym błędem jest nieprawidłowe sumowanie kosztów – na przykład doliczanie kosztów pojedynczych siłowników zamiast kompletnego zamka centralnego z pilotami, co może sztucznie zawyżyć ostateczną kwotę. Dodatkowo, niektórzy mylnie zliczają koszt wymiany robocizny dla każdego elementu drzwi osobno, a przecież wymiana zamka centralnego z pilotami dotyczy całego systemu, nie każdej pary drzwi oddzielnie. Inny błąd to branie pod uwagę kosztu reflektora lub innych części, które nie są wymieniane w tym zadaniu – łatwo się pomylić przy szybkim przeglądaniu tabeli. Czasami uczniowie zapominają również, że cena robocizny podana jest jako liczba roboczogodzin, które należy pomnożyć przez stawkę 120,00 PLN za każdą roboczogodzinę – pominięcie tego kroku diametralnie zmienia wynik. W praktyce warsztatowej takie błędy prowadzą do nieporozumień z klientem i mogą zaniżać albo zawyżać wycenę usługi, co nie jest profesjonalne. Moim zdaniem, bardzo przydatną techniką jest systematyczne wypisanie: nazwa części, cena, czas robocizny, koszt robocizny, a dopiero potem sumowanie. Pozwala to uniknąć typowych pułapek logicznych i trzymać się dobrych praktyk branżowych – zawsze sprawdzaj, czy liczysz dokładnie te elementy, które są wymagane w zadaniu, i nie dokładaj nic z automatu. Precyzyjne czytanie cennika i logiczne rozumowanie są tu kluczowe, bo klient oczekuje rzetelnej kalkulacji, a nie dowolności interpretacyjnej.

Pytanie 6

W układzie przedstawionym na schemacie rezystancja rezystorów R1=R2=R3=R4 wynosi 10 Ω. Rezystancja zastępcza układu ma wartość

A. 10 Ω

B. 40 Ω

C. 2,5 Ω

D. 7,5 Ω

Niestety, Twoja odpowiedź jest niepoprawna. Wartości, które wybrałeś lub wybrałaś, mogą sugerować kilka powszechnych błędów w zrozumieniu zasad obliczania rezystancji w układach szeregowo-równoległych. Na przykład, wybór 40 Ω mógł wynikać z mylnego założenia, że wszystkie rezystory są połączone szeregowo, co prowadzi do błędnego zsumowania ich rezystancji. W rzeczywistości, układ zawiera połączenia równoległe, co znacznie obniża całkowitą rezystancję. Z kolei odpowiedź 10 Ω wskazuje na ignorowanie połączenia równoległego między rezystorami R2 i R4. Zastosowanie wzoru na rezystancję równoległą jest kluczowe, ponieważ prowadzi do znacznie niższej wartości rezystancji. Wybór 2,5 Ω może sugerować mylne przeliczenie, które nie uwzględnia właściwych zależności między połączeniami rezystorów. Dokładne zrozumienie połączeń szeregowych i równoległych oraz stosowanie właściwych wzorów jest fundamentalne w inżynierii elektrycznej, aby uniknąć podobnych błędów w przyszłości. W praktyce, umiejętność obliczania rezystancji zastępczej jest niezbędna dla wielu zastosowań, w tym analizy obwodów czy projektowania układów elektronicznych.

Pytanie 7

Na rysunku przedstawiona jest żarówka samochodowa typu

A. H7.

B. H3.

C. H4.

D. H1.

Na rynku motoryzacyjnym łatwo pomylić różne typy żarówek halogenowych, szczególnie gdy nie zwraca się uwagi na detale konstrukcyjne. H1 to żarówka z jednym bolcem podłączeniowym i płaską blaszką, która nie posiada dodatkowego przewodu – spotykana jest głównie w reflektorach głównych. H4 natomiast jest znacznie większa, posiada dwie włókna żarowe (światła mijania i drogowe w jednym korpusie) oraz trzy metalowe bolce do podłączenia elektrycznego; jest powszechnie stosowana w starszych reflektorach głównych. H7 to kolejny typ jednowłóknowy, ale z szeroką metalową podstawą i dwoma bolcami, bez jakichkolwiek dodatkowych przewodów – wykorzystywana w światłach mijania lub drogowych w nowszych samochodach. Typowym błędem jest ocenianie żarówki tylko po kształcie bańki lub wielkości, pomijając sposób podłączania czy ilość przewodów. Moim zdaniem wiele osób sugeruje się też oznaczeniem, bo H1, H3, H4 i H7 są do siebie brzmieniowo podobne, ale technicznie bardzo się różnią. Praktyka pokazuje, że przewód wystający z podstawy zawsze wskazuje na typ H3, co zresztą często podkreślają producenci w swoich katalogach. Zwracanie uwagi na detale, np. liczbę styków, obecność przewodu, czy kształt podstawy, jest kluczowe podczas doboru właściwej żarówki, ponieważ zła identyfikacja prowadzi nie tylko do problemów z montażem, ale też do nieprawidłowego działania reflektora. Branżowe standardy, jak ECE R37, jasno wyznaczają różnice konstrukcyjne i przeznaczenie każdego typu, dlatego warto do nich regularnie zaglądać podczas nauki i pracy w warsztacie.

Pytanie 8

Przy wypełnianiu karty gwarancyjnej dla regenerowanej sprężarki systemu klimatyzacji trzeba podać

A. dane kontaktowe właściciela pojazdu

B. dzień pierwszej rejestracji pojazdu

C. datę montażu sprężarki

D. moc silnika auta

Podanie daty zamontowania sprężarki jest kluczowe dla prawidłowego funkcjonowania gwarancji. W przypadku regenerowanych komponentów, jak sprężarki układu klimatyzacji, producent często chce znać datę montażu, aby określić, kiedy rozpoczął się okres gwarancyjny. Standardy branżowe wymagają dokumentacji tego typu, aby zapewnić przejrzystość w procesie serwisowym oraz umożliwić szybką identyfikację ewentualnych problemów. Przykładowo, jeśli sprężarka ulegnie awarii, data montażu pomoże w ustaleniu, czy naprawa lub wymiana mieszczą się w ramach gwarancji. Dlatego ważne jest, aby użytkownicy dokładnie wypełniali karty gwarancyjne, co ma istotne znaczenie dla utrzymania efektywności układu klimatyzacji oraz dla przestrzegania procedur serwisowych.

Pytanie 9

W celu poprawnego zdiagnozowania przekaźnika elektromagnetycznego nie należy wykonywać pomiaru

A. rezystancji styków roboczych w stanie spoczynku.

B. rezystancji styków roboczych w stanie załączenia.

C. zmiany rezystancji cewki w stanie załączenia.

D. rezystancji cewki elektromagnetycznej.

Wiele osób podczas diagnostyki przekaźników elektromagnetycznych skupia się na pomiarach, które wydają się naturalne, bo odnoszą się do podstawowych elementów – styków i cewki. Faktycznie, pomiar rezystancji styków roboczych w stanie spoczynku czy załączenia to absolutna podstawa, bo pozwala ocenić, czy styki nie są przepalone, zaśniedziałe czy zanieczyszczone, co często prowadzi do ich złej pracy lub nawet całkowitego braku przewodzenia. Pomiar rezystancji cewki również ma sens – pozwala wykryć zwarcia lub przerwy w uzwojeniu, co jest częstą usterką. Jednak często błędnie zakłada się, że tak samo ważna jest kontrola „zmiany rezystancji cewki w stanie załączenia” i właśnie tutaj pojawia się nieporozumienie. Cewka elektromagnetyczna powinna mieć stałą rezystancję niezależnie od tego, czy przez nią płynie prąd, czy nie – jakiekolwiek zmiany są praktycznie niezauważalne i wynikają wyłącznie z niewielkiego wzrostu temperatury podczas pracy, co nie ma znaczenia diagnostycznego. Pomiar zmiany tej rezystancji nie jest też wymagany w żadnych procedurach serwisowych ani nie jest rekomendowany przez producentów. Typowy błąd myślowy wynika z potrzeby sprawdzania „wszystkiego, co się da”, ale w realnej diagnostyce liczy się skuteczność i sens pomiarów – a taki test nie daje żadnej istotnej informacji o stanie przekaźnika. W praktyce zawsze warto opierać się na sprawdzonych metodach i dobrych praktykach branżowych, czyli mierzyć rezystancję styków (w obu stanach) oraz rezystancję cewki w stanie spoczynku. Próba wykazania zmiany rezystancji cewki pod napięciem nie wnosi niczego nowego, a jedynie wydłuża niepotrzebnie proces diagnostyki.

Pytanie 10

Jakie narzędzie należy wykorzystać do pomiaru prądu o natężeniu przekraczającym 20 A?

A. mostek Wheatstone'a

B. elektroniczny miernik cęgowy

C. mostek Thompsona

D. multimetr cyfrowy DT 830 lub jego odpowiednik

Elektroniczny miernik cęgowy to urządzenie, które umożliwia bezkontaktowy pomiar prądu elektrycznego, co jest szczególnie istotne przy pomiarach wartości powyżej 20 A. Działa na zasadzie pomiaru pola magnetycznego generowanego przez przepływający prąd, co eliminuje potrzebę rozłączania obwodu. Tego typu mierniki są niezwykle przydatne w praktycznych zastosowaniach, takich jak prace w instalacjach elektrycznych, gdzie bezpieczeństwo oraz szybki dostęp do danych pomiarowych mają kluczowe znaczenie. W przypadku pomiarów dużych prądów, cęgowy miernik pozwala na uzyskanie dokładnych wyników bez ryzyka porażenia prądem. Zgodnie z normami branżowymi, stosowanie takich narzędzi jest zalecane, gdyż zapewniają one nie tylko komfort, ale również bezpieczeństwo pracy w trudnych warunkach. Wiele nowoczesnych modeli oferuje również dodatkowe funkcje, takie jak pomiary napięcia czy rezystancji, co czyni je uniwersalnym narzędziem dla elektryków.

Pytanie 11

Rysunek przedstawia wynik pomiaru natężenia prądu stałego zasilającego moduł sterowania wykonany multimetrem analogowym na zakresie 0,6 A. Jaką wartość prądu wskazuje miernik?

A. 250 mA

B. 12,5 mA

C. 25,0 mA

D. 500 mA

Wskazałeś prawidłową wartość – 500 mA. W praktyce odczyt z analogowego multimetru zawsze wymaga nie tylko patrzenia na wskazanie, ale też zwrócenia uwagi na wybrany zakres pomiarowy. Tutaj użyty został zakres 0,6 A, co oznacza, że pełna podziałka skali odpowiada 600 mA. Igła miernika pokazuje idealnie na końcu drugiej dużej kreski, czyli dokładnie połowę zakresu, a więc 300 mA byłoby w 1/2, ale tutaj jest już bliżej końca, bo wskazówka jest na dziesiątej (ostatniej) dużej kresce, czyli odpowiada 500 mA (bo skala jest podzielona na 12 części, więc każda to 50 mA). Moim zdaniem, w codziennej pracy technika najważniejsze jest, żeby zawsze sprawdzać ustawienie zakresu przed pomiarem, bo nietrudno o pomyłkę – a to może skutkować błędną interpretacją lub nawet uszkodzeniem sprzętu. Warto też pamiętać, że takie odczyty zawsze należy dokonywać na prostym odcinku skali, patrząc prostopadle, żeby uniknąć błędu paralaksy, zgodnie z dobrymi praktykami. Branżowe normy jasno mówią, żeby nie przekraczać zakresu oraz kalibrować multimetry regularnie, co przekłada się na bezpieczeństwo i precyzję. Takie umiejętności procentują w serwisie i diagnostyce, a znajomość podziałek przydaje się nawet przy ocenie zużycia prądu przez różne moduły sterowania, bo szybko ocenisz, czy prąd nie przekracza wartości nominalnych.

Pytanie 12

W przypadku zbyt dużej prędkości obrotowej biegu jałowego, w samochodzie z silnikiem ZS z elektronicznym sterowaniem wtryskiem paliwa, należy przede wszystkim sprawdzić działanie

A. przestawiacza wtrysku.

B. czujnika położenia pedału gazu.

C. wtryskiwaczy.

D. przepływomierza powietrza.

Wielu mechaników czy uczniów technikum samochodowego może dać się zwieść i zacząć szukać problemu w takich elementach jak wtryskiwacze, przestawiacz wtrysku czy przepływomierz powietrza. Rozumiem takie skojarzenie – w końcu są to kluczowe podzespoły diesla, odpowiedzialne za dawkowanie paliwa czy ilość powietrza. Jednak w praktyce, w kontekście zbyt wysokich obrotów na biegu jałowym, elektronika silnika ZS z wtryskiem sterowanym komputerowo opiera się głównie na sygnale z czujnika położenia pedału gazu. Wtryskiwacze, nawet jeśli są lekko przytkane lub lejące, raczej nie podniosą drastycznie obrotów na luzie – prędzej silnik będzie nierówno pracował lub będą problemy z mocą. Przestawiacz wtrysku reguluje kąt początku wtrysku, co wpływa raczej na sprawność i emisje spalin, a nie na wartość jałowych obrotów. Przepływomierz powietrza z kolei – jasne, jest ważny dla całościowej korekcji dawki paliwa, lecz przy problemach z nim zazwyczaj pojawia się spadek mocy, tryb awaryjny lub czarny dym, a nie sam wzrost obrotów jałowych. Typowym błędem myślowym jest założenie, że każda usterka objawiająca się niestabilnymi obrotami musi być związana z mechanicznymi częściami układu paliwowego czy powietrznego. Tymczasem w dieslach z elektroniką najczęstsze są zakłócenia w sygnałach wejściowych do sterownika, a na czele tej listy znajduje się właśnie czujnik położenia pedału gazu. Warto o tym pamiętać przy każdej diagnostyce nowoczesnych silników wysokoprężnych.

Pytanie 13

Na schemacie przedstawiono elektryczny układ zapłonowy

A. bezrozdzielaczowy typu DIS.

B. rozdzielaczowy z cewkami dwubiegunowymi.

C. rozdzielaczowy Twin Spark.

D. bezrozdzielaczowy z indywidualnymi cewkami zapłonowymi.

Wybór odpowiedzi inne niż bezrozdzielaczowy typ DIS może wynikać z nieporozumienia dotyczącego działania i konstrukcji różnych typów układów zapłonowych. Odpowiedzi rozdzielaczowy Twin Spark oraz rozdzielaczowy z cewkami dwubiegunowymi sugerują, że układ ten posiada mechaniczny rozdzielacz, co jest niezgodne z przedstawionym schematem. Rozdzielacz zapłonowy w tradycyjnych układach, w których każda cewka zapłonowa jest podłączona do pojedynczej świecy zapłonowej, wymaga synchronizacji mechanicznej, co wprowadza dodatkowe źródło awarii i może prowadzić do zwiększonego zużycia komponentów. W przypadku układu DIS, poprzez eliminację rozdzielacza, poprawia się niezawodność oraz zmniejsza ilość ruchomych elementów, co jest zgodne z najlepszymi praktykami w inżynierii motoryzacyjnej. Odpowiedź dotycząca bezrozdzielaczowego z indywidualnymi cewkami zapłonowymi również mija się z celem. Choć w niektórych nowoczesnych układach stosuje się indywidualne cewki dla każdego cylindra, układ przedstawiony na schemacie wyraźnie wskazuje na zastosowanie dwóch cewek zapłonowych, co jest charakterystyczne dla DIS. Zrozumienie różnicy między tymi układami jest kluczowe dla prawidłowego diagnozowania i serwisowania nowoczesnych silników, co ma bezpośredni wpływ na efektywność ich działania oraz zgodność z normami emisji spalin.

Pytanie 14

W trakcie corocznego przeglądu technicznego pojazdu zawsze należy wymienić, niezależnie od jego przebiegu,

A. klocki hamulcowe

B. płyn chłodniczy

C. filtr oleju

D. filtr paliwa

Wymiana filtra oleju podczas corocznego przeglądu okresowego samochodu jest kluczowym krokiem w zapewnieniu prawidłowego działania silnika. Filtr oleju ma za zadanie usuwanie zanieczyszczeń z oleju silnikowego, co jest niezbędne dla utrzymania jego właściwości smarnych. Zanieczyszczony filtr może prowadzić do obniżenia ciśnienia oleju, a w konsekwencji do uszkodzenia silnika. Standardy branżowe, takie jak ISO 9001, podkreślają znaczenie konserwacji i wymiany komponentów, które mogą wpływać na wydajność i bezpieczeństwo pojazdu. Wymiana filtra oleju zazwyczaj powinna odbywać się co 10-15 tysięcy kilometrów lub raz w roku, w zależności od rodzaju używanego oleju i warunków eksploatacji. Przykładowo, w przypadku jazdy w trudnych warunkach, takich jak intensywny ruch miejski, wymiana może być konieczna nawet częściej. Regularna wymiana filtra oleju nie tylko chroni silnik, ale również przyczynia się do lepszego zużycia paliwa, co jest szczególnie istotne w kontekście rosnących cen paliwa.

Pytanie 15

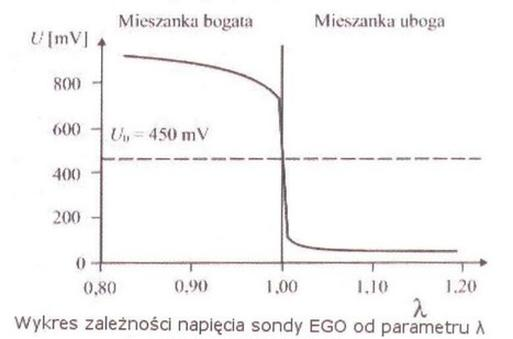

Podczas diagnostyki silnika spalinowego z zapłonem iskrowym za pomocą skanera diagnostycznego sprawdzono pracę sondy lambda. Sprawna sonda powinna generować napięcie o wartości

A. w zakresie od 0 do 300 mV.

B. około 1 mV.

C. około 1 V.

D. w zakresie od 150 mV do 700 mV.

Sprawna sonda lambda jest kluczowym elementem w systemie zarządzania silnikiem spalinowym z zapłonem iskrowym, ponieważ jej zadaniem jest monitorowanie składu spalin i regulacja stosunku powietrza do paliwa. Odpowiedź "w zakresie od 150 mV do 700 mV" jest prawidłowa, ponieważ wskazuje na zakres napięcia, w którym sonda lambda działa poprawnie. Na wykresie przedstawiającym zależność napięcia od stosunku powietrza do paliwa, można zauważyć, że idealna mieszanka stechiometryczna (λ = 1) generuje napięcie w okolicach 450 mV. W praktyce, napięcie to oscyluje wokół tej wartości, co oznacza, że sonda reaguje na zmiany w składzie mieszanki, co jest niezbędne do optymalizacji spalania i redukcji emisji spalin. Wartości poniżej 150 mV lub powyżej 700 mV mogą wskazywać na problemy z sondą lambda lub z systemem zasilania silnika. Dobrą praktyką jest regularne sprawdzanie i kalibracja sond lambda w celu zapewnienia ich prawidłowego działania i minimalizacji wpływu na środowisko.

Pytanie 16

Demontaż alternatora samochodowego trwa 0,5 godziny, wymiana jednej diody ujemnej trwa 20 minut, a montaż alternatora 45 minut. Czas wykonania naprawy alternatora, z wymianą trzech diod ujemnych, wynosi

A. 100 minut.

B. 190 minut.

C. 165 minut.

D. 135 minut.

Prawidłowa odpowiedź wynika z dokładnego zsumowania wszystkich czynności niezbędnych przy naprawie alternatora i wymianie trzech diod ujemnych. Demontaż alternatora trwa 0,5 godziny, czyli 30 minut. Wymiana jednej diody ujemnej zajmuje 20 minut, więc wymiana trzech takich diod to razem 60 minut. Montaż alternatora po naprawie to kolejne 45 minut. Kiedy zbierzemy te czasy: 30 + 60 + 45 = 135 minut. W praktyce warsztatowej bardzo ważne jest dokładne szacowanie czasu pracy, bo to wpływa nie tylko na planowanie zadań, ale też na wycenę usługi i dotrzymanie terminów dla klienta. Wielu fachowców korzysta ze standardów czasowych podawanych np. przez producentów pojazdów albo katalogi czasów napraw – taka precyzja to już branżowy standard. Moim zdaniem, przy takich pracach warto mieć na uwadze, że czas naprawy może się wydłużyć, jeśli wystąpią niespodziewane trudności, np. trudny dostęp do alternatora lub zatarte śruby, ale podstawowy czas podany w pytaniu jest zgodny z realiami pracy w serwisie. Sam pamiętam, jak liczyliśmy czas wymiany takich elementów podczas zajęć praktycznych – zawsze wychodziło coś koło tego, chyba że pojawiły się jakieś niespodzianki. Takie szczegółowe kalkulowanie to dobra praktyka, bo pozwala nie tylko efektywnie pracować, ale też tłumaczyć klientowi, z czego wynika koszt usługi.

Pytanie 17

Korzystając z zamieszczonego cennika, oblicz całkowity koszt wymiany kamery cofania oraz lewej tylnej lampy zespolonej

Cennik
L.p.	Wartość jednostkowa części (podzespołu)	Cena [PLN]
1	Kamera cofania	110,00
2	Prawy reflektor	120,00
3	Lewy reflektor	130,00
4	Tylna lampa zespolona (lewa lub prawa)	80,00
L.p.	Czas wykonania usługi (roboczogodzina) ¹⁾	Roboczogodzina [rbg]
1	Wymiana kamery cofania	0,30
2	Wymiana reflektora ²⁾	1,20
3	Wymiana tylnej lampy zespolonej ³⁾	0,70
4	Ustawianie i regulacja świateł	0,30
¹⁾ Koszt 1 roboczogodziny wynosi 120,00 PLN
²⁾ Ten sam czas usługi dla wymiany lewego lub prawego reflektora
³⁾ Ten sam czas usługi dla wymiany lewej lub prawej tylnej lampy zespolonej

A. 350,00 PLN

B. 310,00 PLN

C. 430,00 PLN

D. 290,00 PLN

Wybór innej odpowiedzi może wynikać z nieporozumień dotyczących zasadności obliczeń związanych z kosztami wymiany części samochodowych. Na przykład, obliczając koszt wymiany kamery cofania oraz tylnej lampy zespolonej, kluczowe jest uwzględnienie zarówno cen części, jak i kosztów robocizny, które są zazwyczaj wyrażane w robogodzinach. Gdy ktoś wybiera niższą wartość, może polegać na błędnym założeniu, że koszt robocizny nie jest istotny lub został pominięty w obliczeniach. Taki błąd myślowy prowadzi do niepełnego obrazu całkowitych wydatków związanych z naprawą. Ponadto, istnieje możliwość, że osoba nie uwzględniła wszystkich elementów kosztowych, jak np. dodatkowe opłaty za usługi serwisowe, co mogłoby zwiększyć całkowity koszt. W kontekście standardów branżowych, każdy element kosztów powinien być dokładnie analizowany i przedstawiany, aby uniknąć takich nieporozumień. Dlatego właściwe zrozumienie, jak rozdzielać koszty części i robocizny, jest niezbędne do uzyskania dokładnych wyników finansowych w serwisach motoryzacyjnych.

Pytanie 18

Aby zweryfikować poprawność działania sterownika na magistrali CAN, konieczne jest zastosowanie

A. omomierza

B. testera diagnostycznego

C. woltomierza

D. lampy stroboskopowej

Tester diagnostyczny jest narzędziem zaprojektowanym do analizy i diagnozowania układów elektronicznych, w tym komunikacji na szynie CAN. Umożliwia on wykrywanie błędów w przesyłanych danych, monitorowanie sygnalizacji oraz przeprowadzanie testów funkcjonalnych. Dzięki złączu OBD-II, tester może być używany do interakcji z różnymi jednostkami sterującymi w pojeździe, co znacząco ułatwia identyfikację problemów. Przykładowo, w przypadku pojazdu z systemem ABS, tester diagnostyczny może pomóc w określeniu, czy sygnały z czujników są prawidłowo przesyłane, co jest kluczowe dla bezpieczeństwa jazdy. Stanowi on również standard w branży motoryzacyjnej, zgodny z normami ISO 15765-4 dla komunikacji CAN, co zapewnia jego wszechstronność i niezawodność w diagnostyce.

Pytanie 19

W celu sprawdzenia poprawności działania pasywnego czujnika układu ABS należy przeprowadzić pomiar

A. rezystancji cewki czujnika.

B. natężenia prądu pobieranego przez czujnik.

C. napięcia sygnału sterującego czujnikiem.

D. reaktancji pojemnościowej czujnika.

Bardzo trafnie, bo sprawdzenie rezystancji cewki pasywnego czujnika ABS to absolutna podstawa podczas diagnostyki tego układu. Takie czujniki nie posiadają własnego źródła zasilania – generują napięcie dzięki zmianom pola magnetycznego, które powstają przy obracaniu się pierścienia impulsowego na kole. Jeśli cewka w czujniku jest uszkodzona (np. przerwana lub z zwarciem), układ ABS nie będzie działał poprawnie, a komputer pokładowy wykaże błąd odczytu sygnału z koła. W praktyce sprawdzanie rezystancji wykonuje się zwykłym multimetrem, podłączonym bezpośrednio do wyprowadzeń czujnika – typowe wartości mieszczą się w granicach kilku set omów (np. 800-1500 Ω, ale różnie bywa w zależności od producenta i modelu auta). Moim zdaniem to jedno z tych badań, które każdy mechanik powinien mieć opanowane, bo pozwala szybko wykluczyć lub potwierdzić, że problem leży właśnie w samym czujniku, a nie np. w przewodach czy sterowniku. Warto pamiętać, żeby pomiaru dokonywać przy odłączonym zasilaniu, bo inaczej można uszkodzić multimetr albo sterownik. Takie podejście jest zgodne z instrukcjami serwisowymi większości producentów i uznawane za najlepszą praktykę w warsztatach.

Pytanie 20

Który z podzespołów pojazdu samochodowego, w przypadku stwierdzenia jego uszkodzenia, może być poddany ewentualnej naprawie lub regeneracji?

A. Termistor.

B. Alternator.

C. Pozystor.

D. Świeca żarowa.

Alternator jest takim elementem pojazdu, który rzeczywiście można – i często się to praktykuje – poddawać naprawie lub regeneracji. Wynika to z jego budowy oraz wartości. To dość złożone urządzenie elektromechaniczne, odpowiedzialne za produkcję prądu, ładowanie akumulatora i zasilanie odbiorników podczas pracy silnika. Alternatory składają się z wielu części, które mogą się zużywać – np. łożyska, szczotki, pierścienie ślizgowe czy diody prostownicze. Z mojego doświadczenia, bardzo rzadko wymienia się cały alternator na nowy przy pierwszej awarii – najczęściej rozbiera się go, diagnozuje i wymienia tylko uszkodzone elementy. Jest to zgodne z dobrymi praktykami branżowymi, a także ekonomiczne i ekologiczne. Regeneracja alternatorów jest szeroko dostępna w warsztatach samochodowych, a nawet producenci części zamiennych oferują gotowe zestawy do takiej naprawy. Warto pamiętać, że sprawny alternator to podstawa niezawodności samochodu, szczególnie jeśli chodzi o pojazdy z dużą ilością elektroniki pokładowej. W przeciwieństwie do alternatora, niektóre inne elementy są po prostu wymieniane na nowe, bo naprawa się nie opłaca lub jest niemożliwa. Moim zdaniem każdy dobry mechanik powinien umieć ocenić, kiedy opłaca się regenerować alternator, a kiedy lepiej wymienić go na nowy – to taka branżowa codzienność.

Pytanie 21

Procedura weryfikacji elektromechanicznego przekaźnika typu NO nie uwzględnia pomiaru

A. impedancji cewki elektromagnetycznej

B. rezystancji styków roboczych w stanie spoczynku

C. wartości napięcia na stykach roboczych

D. rezystancji styków roboczych w stanie załączenia

Pomiar rezystancji styków roboczych w stanie spoczynku, impedancji cewki elektromagnetycznej oraz rezystancji styków roboczych w stanie załączenia są kluczowymi elementami procedury testowania przekaźników typu NO. W przypadku rezystancji styków roboczych w stanie spoczynku, istotne jest, aby mierzyć to parametry, aby upewnić się, że przekaźnik nie ma zwarcia, co mogłoby skutkować nieprawidłowym działaniem urządzenia. Impedancja cewki elektromagnetycznej z kolei informuje nas o efektywności cewki przy generowaniu pola magnetycznego, które jest niezbędne do załączenia przekaźnika. Pomiar rezystancji styków roboczych w stanie załączenia pozwala ocenić, czy przekaźnik jest w stanie przewodzić prąd w jego aktywnej fazie. Te pomiary są niezbędne, ponieważ nieprawidłowe wartości mogą prowadzić do zwarć, opóźnień w działaniu, a nawet uszkodzenia całego układu elektrycznego. Zrozumienie, dlaczego pomiar wartości napięcia na stykach roboczych nie jest częścią tej procedury, jest kluczowe, ponieważ napięcie na stykach roboczych może być jedynie rezultatem właściwego działania przekaźnika i nie jest samodzielnym parametrem do pomiaru w kontekście jego sprawności.

Pytanie 22

W układzie jak na rysunku wartość prądu I przepływającego przez rezystor R1 wynosi

A. 5 [mA].

B. 200 [mA].

C. 20 [mA].

D. 50 [mA].

Wielu uczniów błędnie zakłada, że prąd płynący przez rezystor R1 będzie równy wartości wynikającej ze stosunku całkowitego napięcia zasilania do samego R1, albo nie zwraca uwagi na to, że napięcie na tym rezystorze to nie cała wartość zasilania, tylko różnica potencjałów właśnie na nim. To jest typowy błąd myślowy, który wynika z przyzwyczajenia do bardzo prostych układów, gdzie mamy tylko jeden rezystor i baterię. Jednak w praktyce, nawet proste układy mogą mieć odczepy, równoległe połączenia czy rozdziały napięcia, co znacząco zmienia rozkład prądów. Prąd przez R1 wyznacza się nie na podstawie całego napięcia 6V, ale przez analizę spadku napięcia na R1, który tutaj wynosi 1V (6V – 5V, bo na końcach R1 jest właśnie taki spadek). Jeżeli ktoś wybrał wyższe wartości, prawdopodobnie nie dostrzegł tej różnicy potencjałów albo zignorował obecność innych gałęzi w obwodzie, które dzielą prąd. Takie podejście niestety prowadzi do bardzo częstych błędów w pracy z realnymi układami – może skutkować nieprawidłową diagnostyką, uszkodzeniem elementów lub po prostu niepoprawnym działaniem całego urządzenia. Moim zdaniem, zawsze warto pamiętać o dokładnej analizie napięć na poszczególnych elementach, bo to klucz do właściwego zrozumienia, jak zachowuje się prąd w obwodzie. Przypomina mi się sytuacja z warsztatów, gdzie kilku uczniów z uporem liczyło prąd przez R1 z całego napięcia, ale wystarczyło pokazać im pomiary napięcia na rezystorach, by wszystko stało się jasne. Warto przy takich zadaniach korzystać też z prawa Kirchhoffa, które pozwala upewnić się, że wszystkie napięcia i prądy w pętli są zgodne z zasadami fizyki. To nie jest błąd obliczeniowy, tylko błąd w rozumieniu funkcjonowania obwodów, który, niestety, pojawia się bardzo często na początku nauki.

Pytanie 23

Jakie urządzenie wykorzystuje się do pomiaru gęstości elektrolitu w akumulatorze kwasowym?

A. woltomierz

B. densymetr

C. areometr

D. pipetę pomiarową

Areometr to narzędzie stosowane do pomiaru gęstości cieczy, w tym elektrolitów w akumulatorach kwasowych. Dzięki niemu można określić stężenie kwasu siarkowego w elektrolicie, co jest kluczowe dla oceny stanu naładowania akumulatora. W praktyce, przy pomocy areometru, użytkownik może dokonać pomiaru, a wyniki interpretować w kontekście norm, które definiują graniczne wartości gęstości dla różnych stanów naładowania akumulatora. Dobre praktyki zalecają regularne monitorowanie gęstości elektrolitu, co pozwala na wczesne wykrycie problemów z akumulatorem i jego właściwe użytkowanie, co przekłada się na dłuższą żywotność i efektywność. Areometry są powszechnie stosowane w warsztatach i laboratoriach, a ich efektywność w pomiarach potwierdzają liczne standardy branżowe.

Pytanie 24

Na schemacie przedstawiono elektryczny układ zapłonowy

A. bezrozdzielaczowy typu DIS.

B. rozdzielaczowy Twin Spark.

C. bezrozdzielaczowy z indywidualnymi cewkami zapłonowymi.

D. rozdzielaczowy z cewkami dwubiegunowymi.

Układy rozdzielaczowe i systemy z indywidualnymi cewkami zapłonowymi często bywają mylone z systemem DIS, bo elektronika zapłonowa rozwijała się dynamicznie i nazewnictwo potrafi być zwodnicze. Rozdzielaczowy Twin Spark to jednak system stosowany głównie przez Alfa Romeo, gdzie na każdy cylinder przypadają dwie świece, ale nadal rozdzielacz odpowiada za dystrybucję wysokiego napięcia. Z kolei układ rozdzielaczowy z cewkami dwubiegunowymi to już rozwiązanie hybrydowe, w którym cewka obsługuje więcej niż jeden cylinder, ale nadal kluczową rolę odgrywa rozdzielacz mechaniczny lub elektroniczny. Systemy bezrozdzielaczowe z indywidualnymi cewkami zapłonowymi (tzw. COP – Coil On Plug) montują osobną cewkę bezpośrednio na każdej świecy, eliminując przewody wysokiego napięcia, co zapewnia precyzyjny zapłon na każdym cylindrze osobno – tu jednak na schemacie wyraźnie widać po dwie świece obsługiwane przez jedną cewkę, czyli układ DIS. Typowym błędem jest utożsamianie braku rozdzielacza z obecnością osobnych cewek na każdym cylindrze, a to nie zawsze idzie w parze. Schemat układu DIS opiera się na wspólnej cewce dla par cylindrów (zwykle 1-4 i 2-3), a komputer steruje kolejnością wyzwalania iskier. W praktyce ten system często stosowano w silnikach czterocylindrowych, żeby uprościć konstrukcję i zwiększyć trwałość. Warto znać te różnice, bo właściwa identyfikacja układu ma znaczenie przy naprawach i diagnostyce – na przykład przy wymianie cewek, testowaniu sygnałów czy sprawdzaniu błędów ECU.

Pytanie 25

Który z rodzajów płynów hamulcowych ma najniższą temperaturę wrzenia?

A. DA1

B. R3

C. DOT4

D. DOT5.1

Wybór R3, DOT5.1 lub DOT4 jako odpowiedzi na pytanie o płyn hamulcowy z najniższą temperaturą wrzenia jest nieuzasadniony z punktu widzenia technicznego. R3 jest często używany w zastosowaniach, które nie wymagają ekstremalnych parametrów, co sprawia, że jego temperatura wrzenia jest wyższa niż w przypadku DA1. Z kolei DOT5.1 i DOT4 są bardziej zaawansowane pod względem wydajności, jednak ich charakterystyka temperaturowa również nie jest korzystniejsza niż DA1. Mimo że płyny te mają swoje zalety, takie jak lepsza odporność na wilgoć (w przypadku DOT4) czy wysoka temperatura wrzenia (DOT5.1), ich podstawowe właściwości nie przewyższają DA1 w kontekście temperatury wrzenia. Wybór niewłaściwego płynu hamulcowego na podstawie niepełnych informacji może prowadzić do poważnych problemów z hamowaniem, zwłaszcza w sytuacjach wymagających dużych obciążeń. W praktyce, kluczowe jest zrozumienie specyfikacji płynów hamulcowych oraz ich zastosowań, aby podejmować świadome decyzje zgodne z normami branżowymi.

Pytanie 26

Który z elementów pojazdu samochodowego, w sytuacji gdy zostanie wykryte jego uszkodzenie, może być poddany naprawie lub regeneracji?

A. Przekaźnik kontaktronowy

B. Tyrystor

C. Buzzer piezoelektryczny

D. Sterownik BSI

Odpowiedzi takie jak buzzer piezoelektryczny, przekaźnik kontaktronowy i tyrystor są przykładami komponentów, które w przypadku uszkodzenia zazwyczaj są wymieniane na nowe, zamiast poddawane regeneracji. Buzzer piezoelektryczny, używany głównie do generowania dźwięków alarmowych, jest prostym urządzeniem, którego naprawa jest często nieopłacalna z uwagi na niską cenę nowych jednostek. Przekaźnik kontaktronowy, stosowany w obwodach elektrycznych do otwierania i zamykania obwodów, również jest konstrukcją, której regeneracja nie jest powszechną praktyką, ponieważ jego uszkodzenia związane są zazwyczaj z ich wewnętrzną strukturą, co czyni ich naprawę trudną. Tyrystor, z kolei, jako element półprzewodnikowy, wymaga precyzyjnego procesu produkcji i po uszkodzeniu rzadko nadaje się do regeneracji ze względu na złożoność jego budowy. Powszechnym błędem jest założenie, że wszystkie uszkodzone komponenty można regenerować; w rzeczywistości, wiele z nich, zwłaszcza tych o prostszej budowie lub niskiej wartości, powinno być po prostu wymieniane. Taka myśl prowadzi do nieefektywności w zarządzaniu kosztami oraz zasobami, co nie jest zgodne z obecnymi standardami w branży motoryzacyjnej.

Pytanie 27

Na schemacie przedstawiono

A. uzwojenie wirnika alternatora.

B. ogniwa prądu stałego połączone równolegle.

C. ogniwa prądu stałego połączone szeregowo.

D. mostek prostowniczy alternatora.

To jest właśnie schemat mostka prostowniczego alternatora, dokładniej mówiąc – tzw. prostownika trójfazowego. W samochodach czy maszynach, gdzie mamy alternatory, taki układ prostuje prąd zmienny generowany przez wirnik na prąd stały potrzebny do ładowania akumulatora i zasilania instalacji. Widać tu sześć diod połączonych w charakterystyczny sposób – trzy wejścia z faz (L1, L2, L3) i wyjście na plus i minus. Moim zdaniem to jeden z najważniejszych elementów eksploatacyjnych w alternatorach, bo jak padnie choć jedna dioda, od razu pojawią się spadki napięcia albo niestabilne ładowanie. W praktyce spotykałem się z tym, że wiele osób zapomina o tej prostej zasadzie prostowania, a przecież to podstawa w każdej instalacji 12V czy 24V w pojazdach. Ważne jest, żeby zawsze używać dobrej jakości diod, które wytrzymają wysokie temperatury i duże prądy. Z mojego doświadczenia wynika, że taki mostek nie tylko zapewnia stabilność ładowania, ale też zabezpiecza instalację przed odwrotnym przepływem prądu. W branży motoryzacyjnej i elektrycznej to po prostu klasyk, bez którego nie ruszysz dalej.

Pytanie 28

Polietylen to materiał używany w konstrukcji pojazdów, który zalicza się do kategorii tworzyw

A. termoplastycznych

B. termoutwardzalnych

C. chemoutwardzalnych

D. kompozytów

Chemoutwardzalne i termoutwardzalne materiały to kategorie tworzyw sztucznych, które utwardzają się w wyniku reakcji chemicznych lub pod wpływem temperatury i nie mogą być ponownie przetapiane. Oznacza to, że nie nadają się do zastosowań, w których wymagana jest możliwość wielokrotnego formowania, jak ma to miejsce w przypadku wielu komponentów samochodowych. Z kolei kompozyty są materiałami składającymi się z dwóch lub więcej komponentów, które łączą różne właściwości, ale nie są jednorodnymi tworzywami, co czyni je mniej odpowiednimi do zastosowań, gdzie kluczowa jest jednorodność materiału, jak w przypadku polietylenu. Powszechnym błędem jest mylenie właściwości termoplastów z termoutwardzalnymi tworzywami, co prowadzi do nieprawidłowych wniosków na temat ich zastosowań. Zrozumienie różnic między tymi kategoriami materiałów jest kluczowe, aby prawidłowo dobierać właściwe materiały do zastosowań inżynieryjnych i produkcyjnych, szczególnie w przemyśle motoryzacyjnym i innych branżach wymagających wysokiej precyzji oraz trwałości komponentów.

Pytanie 29

W instalacji oświetleniowej wnętrza pojazdu światło pozostaje włączone mimo zamknięcia wszystkich drzwi. Czym może być spowodowana ta awaria?

A. uszkodzony przewód zasilający oświetlenie wnętrza pojazdu

B. uszkodzony styk jednego z czujników drzwiowych w pojeździe

C. na stałe zamknięty styk jednego z czujników drzwiowych w pojeździe

D. uszkodzony przewód masowy dla oświetlenia wnętrza pojazdu

Przerwanie przewodu zasilania oświetlenia wewnętrznego samochodu zwykle prowadziłoby do całkowitego braku działania oświetlenia, a nie do jego ciągłego świecenia. Ponadto przerwany styk jednego z czujników drzwiowych, mimo że może powodować problemy z funkcjonowaniem oświetlenia, zazwyczaj skutkuje jego wyłączeniem, gdyż system nie otrzymuje odpowiedniego sygnału z czujnika sygnalizującego otwarcie drzwi. Przerwanie przewodu masy również prowadzi do problemów z zasilaniem, ale nie jest to bezpośrednia przyczyna ciągłego działania oświetlenia, które mogłoby być włączane przez inne komponenty. Typowe błędy myślowe obejmują mylenie symptomów usterki z ich przyczyną, co prowadzi do nieprawidłowej diagnostyki. Kluczowym aspektem diagnostyki elektrycznej jest zrozumienie, że wiele problemów z systemami elektrycznymi może wynikać z niewłaściwych założeń co do działania poszczególnych elementów systemu, a każde podejście powinno być oparte na zasadach analizy przyczyn źródłowych oraz stosowaniu metod diagnostycznych zgodnych z dobrymi praktykami branżowymi.

Pytanie 30

Na rysunku rozrusznika cyfrą 4 oznaczono

A. komutator.

B. uzwojenie wirnika.

C. uzwojenie stojana.

D. cewkę wciągającą.

Oznaczenie cyfrą 4 na tym rysunku rozrusznika wskazuje na uzwojenie stojana. To jeden z absolutnie kluczowych elementów każdego klasycznego silnika prądu stałego – bez niego nie byłoby możliwe wytworzenie odpowiedniego pola magnetycznego, które oddziałuje z wirnikiem. Uzwojenie stojana, czyli cewki umieszczone na stojanie, są zasilane podczas pracy rozrusznika, a ich głównym zadaniem jest wytworzenie pola magnetycznego wokół wirnika. To pole współpracuje właśnie z uzwojeniem wirnika, umożliwiając jego obrót i w konsekwencji rozruch silnika spalinowego w pojeździe. Co ciekawe, w praktyce warsztatowej bardzo często spotyka się sytuacje, gdzie uszkodzenie uzwojenia stojana powoduje typowe objawy – rozrusznik kręci zbyt wolno albo wręcz nie działa wcale. Moim zdaniem warto zapamiętać, że w nowoczesnych rozrusznikach stosuje się zarówno stojany z uzwojeniami, jak i z magnesami trwałymi, natomiast na egzaminach najczęściej pytają właśnie o klasyczne typy. Jeśli chodzi o standardy branżowe, to konstrukcja uzwojenia stojana jest projektowana pod kątem wytrzymałości elektrycznej i odporności na przegrzanie, bo warunki pracy rozrusznika są bardzo wymagające. Każdy, kto miał okazję rozbierać rozrusznik, wie jak charakterystycznie wyglądają te cewki na stojanie – no i właśnie to masz tutaj pokazane.

Pytanie 31

Którego przyrządu należy użyć do demontażu końcówki drążka kierowniczego?

A. C.

B. B.

C. A.

D. D.

Wybór innego narzędzia do demontażu końcówek drążków kierowniczych może prowadzić do wielu nieprawidłowości i problemów. Odpowiedzi A i B przedstawiają narzędzia, które są dedykowane zupełnie innym zastosowaniom, takim jak ściągacze do łożysk czy kół zębatych. Użycie tych narzędzi do demontażu końcówek drążków kierowniczych nie tylko jest nieefektywne, ale może również prowadzić do uszkodzeń zarówno narzędzia, jak i samego pojazdu. Narzędzia te nie są przystosowane do specyfiki konstrukcji końcówek drążków kierowniczych, co może skutkować ich zniekształceniem, a nawet złamaniu gwintów. Odpowiedź C, odnosząca się do przyrządu do demontażu sprężyn z amortyzatorów, również nie jest adekwatna, ponieważ sprężyny są komponentami o zupełnie innej charakterystyce i wymagają odmiennych metod i narzędzi do demontażu. Doświadczeni mechanicy wiedzą, że stosowanie niewłaściwego narzędzia nie tylko wydłuża czas pracy, ale również zwiększa ryzyko wypadków i uszkodzeń. Niestety, często zdarza się, że podczas pracy w warsztacie niezbędne narzędzia są zastępowane improwizowanymi rozwiązaniami, co prowadzi do niepożądanych efektów, takich jak wyciek płynów z układów hydraulicznych lub nadmierny luz w układzie kierowniczym, co w dłuższej perspektywie może wpłynąć na bezpieczeństwo jazdy. Dlatego tak istotne jest korzystanie z odpowiednich narzędzi, które zapewniają zarówno efektywność, jak i bezpieczeństwo pracy.

Pytanie 32

W układzie przedstawionym na schemacie rezystancja rezystorów R₁=R₂=R₃=R₄ wynosi 10 Ω. Rezystancja zastępcza układu ma wartość

A. 10 Ω

B. 2,5 Ω

C. 7,5 Ω

D. 40 Ω

Często przy analizie takich układów pojawiają się pewne typowe nieporozumienia prowadzące do błędnych wniosków. Jednym z najczęstszych jest automatyczne sumowanie wszystkich rezystancji, tak jakby każdy rezystor był połączony szeregowo. To błąd, bo na schemacie wyraźnie widać, że nie wszystkie rezystory są w jednej linii – mamy tu układ mieszany, a nie typowo szeregowy czy równoległy. Równie mylące bywa potraktowanie całości jako połączenia równoległego czterech identycznych oporników, co prowadzi do zbyt niskiego wyniku – a to też nie oddaje rzeczywistego przebiegu prądu przez ten obwód. Niekiedy ktoś zakłada, że każdy rezystor „dzieli” napięcie po równo, choć taki wniosek jest prawdziwy tylko dla układów szeregowych. Z mojego doświadczenia wynika, że często pomija się drugi etap analizy – najpierw należy wyznaczyć, które rezystory są faktycznie szeregowo, a które równolegle, i obliczyć po kolei ich rezystancje zastępcze. W praktyce, jeśli nie rozrysujesz sobie dodatkowych pomocniczych linii albo nie spróbujesz uprościć obwodu krok po kroku, łatwo popełnić błąd. Takie zadania uczą cierpliwości i dokładności, bo w realnych instalacjach elektrycznych pomyłka tego typu może skutkować niespodziewanym wzrostem prądu lub spadkiem napięcia na konkretnych elementach. Warto opanować rzetelną analizę układów mieszanych – to kluczowa umiejętność zarówno przy projektowaniu układów, jak i przy ich serwisowaniu czy rozbudowie.

Pytanie 33

Mechanik, który przeprowadza wymianę części układu paliwowego silnika ZI, jest szczególnie narażony na

A. poparzenie substancjami chemicznymi

B. zatrucie oparami paliwa

C. intensywny hałas

D. zranienie

Odpowiedź "zatrucie oparami paliwa" jest prawidłowa, ponieważ mechanicy zajmujący się układami paliwowymi silników ZI są często narażeni na wdychanie szkodliwych oparów paliwa, co może prowadzić do poważnych problemów zdrowotnych. Opary te zawierają substancje chemiczne, takie jak benzen, toluen czy ksylen, które są toksyczne i mogą powodować objawy jak zawroty głowy, bóle głowy, a w dłuższej perspektywie nawet uszkodzenia układu nerwowego. Dlatego niezwykle ważne jest stosowanie odpowiednich środków ochrony osobistej, takich jak maski ochronne i wentylacja w miejscu pracy. Zgodnie z normami BHP oraz najlepszymi praktykami branżowymi, mechanicy powinni być przeszkoleni w zakresie bezpiecznej obsługi i postępowania z substancjami niebezpiecznymi, a także regularnie korzystać z odpowiednich zabezpieczeń. Przykładem może być korzystanie z lokalnych wyciągów powietrza, które pomagają redukować stężenie oparów w miejscu pracy.

Pytanie 34

Moduł BCM Body Control Module w pojeździe stanowi system

A. hamowania w sytuacjach awaryjnych

B. zapobiegającym zablokowaniu kół pojazdu

C. zarządzania układami elektrycznymi nadwozia

D. diagnostyki systemu pokładowego

Wybór odpowiedzi związanej z diagnostyką pokładową, zapobieganiem blokowaniu kół czy awaryjnym hamowaniem jest wynikiem niepełnego zrozumienia roli, jaką pełni system BCM. Diagnostyka pokładowa odnosi się do systemów, które monitorują stan pojazdu i sygnalizują użytkownikowi potencjalne problemy, natomiast BCM nie jest bezpośrednio odpowiedzialny za monitorowanie stanu technicznego, lecz za zarządzanie funkcjami elektrycznymi. Podobnie odpowiedź dotycząca zapobiegania blokowaniu kół sugeruje, że BCM ma wpływ na systemy kontroli trakcji, co jest zadaniem oddzielnych modułów sterujących, takich jak ABS czy ESC. Awaryjne hamowanie to funkcja związana z bezpieczeństwem, która również nie leży w gestii BCM, lecz jest zarządzana przez moduły specjalistyczne przeznaczone do tego celu. Również, w kontekście standardów branżowych, jak ISO 26262, każdy z tych systemów wymaga osobnego podejścia do inżynierii i testów, co podkreśla różnorodność funkcji w nowoczesnych pojazdach. Typowym błędem jest mylenie funkcji zarządzania układami elektrycznymi z innymi funkcjami bardziej związanymi z bezpieczeństwem i diagnostyką, co prowadzi do omawiania nieodpowiednich systemów w kontekście BCM.

Pytanie 35

Element przedstawiony na fotografii ma zastosowanie jako czujnik

A. położenia wału.

B. ciśnienia oleju.

C. spalania stukowego.

D. biegu wstecznego.

Wybrałeś czujnik położenia wału – no i właśnie o to chodziło! Ten element, który widzisz na zdjęciu, to klasyczny przykład czujnika położenia wału korbowego, często spotykany w silnikach spalinowych. Jego głównym zadaniem jest precyzyjne wykrywanie pozycji wału korbowego oraz często prędkości jego obrotu. Dzięki temu sterownik silnika (ECU) wie dokładnie, kiedy podać paliwo i wyzwolić iskrę w odpowiednim cylindrze. Brzmi prosto, ale bez tego czujnika nie ma szans na prawidłową pracę silnika – synchronizacja zapłonu i wtrysku paliwa byłaby zupełnie przypadkowa, a silnik po prostu by nie odpalał lub pracował tragicznie. Z mojego doświadczenia, wielu mechaników traktuje ten czujnik jak punkt wyjścia diagnostyki – jak pada, to potrafi unieruchomić cały samochód, czasem nawet bez żadnych błędów na komputerze. Zwróć uwagę, że montaż i pozycja czujnika są kluczowe, bo minimalne przesunięcie powoduje błędne odczyty. Warto też pamiętać, że w nowoczesnych autach często stosuje się czujniki typu Halla lub indukcyjne, oba mają swoją specyfikę działania. Czujnik położenia wału jest niezbędny w każdym nowoczesnym układzie sterowania silnikiem – bez niego żadna jednostka napędowa nie spełni norm emisji ani nie uzyska sensownych osiągów. W praktyce, jego usterki objawiają się nierówną pracą silnika, brakiem możliwości odpalenia albo dziwnymi błędami sterownika.

Pytanie 36

Przedstawiony na rysunku układ tranzystorowy diagnozuje się poprzez pomiar

A. wzmocnienia napięciowego.

B. napięcia przebicia złącza.

C. zmiany polaryzacji zasilania.

D. wzmocnienia prądowego.

Pomiar wzmocnienia prądowego to według mnie jedna z najważniejszych metod diagnozowania układów tranzystorowych. Dlaczego? Bo właśnie wzmocnienie prądowe (czyli stosunek prądu kolektora do prądu bazy, oznaczane najczęściej jako β albo hFE) najlepiej pokazuje, czy tranzystor pracuje prawidłowo w układzie i czy jego podstawowa funkcja – wzmacnianie sygnału – jest zachowana. W praktyce serwisowej, kiedy podejrzewamy, że tranzystor jest uszkodzony, najczęściej sprawdzamy, czy jego wzmocnienie mieści się w typowych zakresach podanych przez producenta. Jeśli nie, układ może zachowywać się zupełnie nieprzewidywalnie – np. nie wzmacnia albo nawet wprowadza zniekształcenia. Takie rzeczy można łatwo wychwycić prostym multimetrem z funkcją testu hFE albo korzystając z układów testowych laboratoryjnych. Z mojego doświadczenia wynika, że pomiar napięć czy innych parametrów jest pomocny, ale dopiero wzmocnienie prądowe daje pełny obraz, czy tranzystor nadaje się do dalszej pracy. Branżowe standardy serwisów elektronicznych wręcz zalecają taki test jako pierwszy krok diagnostyki. Co ciekawe, nawet w prostych aplikacjach, jak wzmacniacze audio czy układy przełączające, spadek wzmocnienia prądowego od razu objawia się spadkiem jakości działania całego urządzenia. Warto więc pamiętać, że pomiar hFE to podstawa i taka rutynowa czynność, której nie powinno się pomijać.

Pytanie 37

Na którym rysunku przedstawiona jest samochodowa żarówka P21/12V?

A. A.

B. C.

C. D.

D. B.

Odpowiedź B jest prawidłowa, ponieważ przedstawia żarówkę P21/5W 12V, która jest powszechnie stosowana w samochodowych systemach oświetleniowych. Żarówki tego typu charakteryzują się dwoma włóknami, co pozwala na wydajniejsze oświetlenie zarówno przy włączonych światłach pozycyjnych, jak i stopu. Dzięki zastosowaniu dwóch oddzielnych włókien, żarówka ta może pełnić dwie funkcje: jedno włókno (o mocy 5W) jest używane do świateł pozycyjnych, a drugie (o mocy 21W) do świateł stopu. Taki system zwiększa bezpieczeństwo na drodze, ponieważ intensywność świateł stopu jest większa, co lepiej informuje innych uczestników ruchu o zamiarze zatrzymania się. Warto również zauważyć, że zgodność z normami ICAO oraz ECE zwiększa niezawodność tego typu żarówek w różnych warunkach atmosferycznych, co jest istotne w kontekście eksploatacji pojazdów w różnych warunkach drogowych.

Pytanie 38

Który z uszkodzonych elementów nie podlega regeneracji?

A. Termistorowy czujnik temperatury typu NTC.

B. Alternator z jednofunkcyjnym regulatorem napięcia.

C. Sprężarka układu klimatyzacji.

D. Alternator z wielofunkcyjnym regulatorem napięcia.

Termistorowy czujnik temperatury typu NTC rzeczywiście nie podlega regeneracji, bo jego konstrukcja jest bardzo prosta i szczelna, a sam element pomiarowy – półprzewodnikowy – po uszkodzeniu traci swoje właściwości całkowicie. Takie czujniki są po prostu wymienialne, nikt ich nie naprawia, bo naprawa byłaby nieopłacalna i niepewna pod względem dalszej pracy. Z mojego doświadczenia wynika, że w warsztatach zawsze sięga się po nowy czujnik, nawet jeśli uszkodzenie wydaje się błahe. W odróżnieniu od np. alternatora czy sprężarki klimatyzacji, gdzie można wymienić szczotki, łożyska czy nawet całe podzespoły, w przypadku NTC po prostu nie ma do czego się dobrać – element jest zalany żywicą lub w obudowie hermetycznej. Branżowa praktyka mówi jasno: jeśli padnie NTC, nie kombinujemy, tylko wymieniamy na nowy. To też bezpieczniejsze, bo od precyzji działania czujnika często zależy praca całego systemu sterowania temperaturą, a próby „naprawy” mogłyby prowadzić do poważniejszych uszkodzeń. Takie podejście jest zgodne z wytycznymi producentów samochodów i standardami serwisowymi, które praktycznie zawsze przewidują wymianę tego typu czujników na nowe egzemplarze zamiast jakiejkolwiek ingerencji w naprawę.

Pytanie 39

Funkcjonalność systemu ESP polega na

A. wspieraniu intensywnego hamowania

B. zapobieganiu poślizgom kół podczas przyspieszania

C. wspomaganiu utrzymania stabilności toru jazdy

D. przeciwdziałaniu zablokowaniu kół w trakcie hamowania

Odpowiedź, którą wybrałeś, jest zupełnie na miejscu! Układ ESP, czyli Electronic Stability Program, rzeczywiście ma na celu poprawę bezpieczeństwa na drodze, zwłaszcza w trudnych warunkach. Działa tak, że non stop monitoruje ruch pojazdu i porównuje go z tym, w jakim kierunku chcesz jechać. Gdy tylko zauważy, że pojazd może się poślizgnąć, automatycznie reguluje moc silnika i hamuje różne koła, żeby ustabilizować jazdę. Weźmy na przykład, gdy na śliskiej drodze robisz nagły ruch. Wtedy ESP działa, żeby uniknąć obrotu auta. Moim zdaniem, to bardzo przydatny system, zwłaszcza gdy pogoda jest kiepska, bo rzeczywiście pomaga kierowcy w trudnych momentach.

Pytanie 40

Jakie wartości zmiany napięcia na akumulatorze przy zmiennym obciążeniu układu elektrycznego i działającym silniku powinny być w zakresie

A. 0 ÷ 0.1V

B. 0 ÷ 0,5V

C. 0 ÷ 1.5V

D. 0 ÷ 1,0V

Odpowiedzi, które wskazują na zupełnie inne przedziały zmiany napięcia, mogą prowadzić do nieporozumień związanych z działaniem akumulatorów i układów elektrycznych. Na przykład, wartość zmiany napięcia w przedziale 0 ÷ 1,0V sugeruje znaczne wahania, co w praktyce może świadczyć o problemach z akumulatorem lub jego połączeniami. Tego typu wahania mogą prowadzić do niewłaściwego zasilania urządzeń elektrycznych, co z kolei może powodować ich uszkodzenie czy nieprawidłowe działanie. Wartości w przedziale 0 ÷ 0,1V mogą sugerować niemal brak zmiany napięcia, co w przypadku zmiennych obciążeń jest niemożliwe, ponieważ każde obciążenie wpływa na napięcie akumulatora. Z kolei wskazanie przedziału 0 ÷ 1,5V również jest niewłaściwe, ponieważ może prowadzić do niebezpiecznych sytuacji, takich jak nadmierne ładowanie lub rozładowanie akumulatora, co może skutkować jego uszkodzeniem. Właściwe zrozumienie, jakie są normy dotyczące zmiany napięcia, jest kluczowe dla zapewnienia stabilności systemów elektrycznych oraz długowieczności akumulatorów.

Rozpocznij nowy egzamin

Powrót do strony głównej
