Zawód: Technik elektronik
Kwalifikacja: ELM.05 - Eksploatacja urządzeń elektronicznych
Data rozpoczęcia: 1 stycznia 2026 19:06
Data zakończenia: 1 stycznia 2026 19:30

Egzamin zdany!

Wynik: 29/40 punktów (72,5%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Który z pokazanych na rysunku piktogramów ostrzega użytkownika przed możliwością samoczynnego uruchomienia się urządzenia?

A. D.

B. C.

C. B.

D. A.

Piktogram A jest uznawany za standardowy symbol ostrzegawczy, który informuje o ryzyku samoczynnego uruchomienia się urządzenia. Jego forma, przypominająca spiralne koło zębate, jest powszechnie stosowana w przemyśle, aby zwrócić uwagę użytkowników na potencjalne zagrożenia związane z obsługą maszyn. W praktyce, identyfikacja tego typu sygnałów jest kluczowa dla zapewnienia bezpieczeństwa w miejscu pracy. Pracownicy obsługujący maszyny muszą być świadomi ryzyka, jakie niesie ze sobą niewłaściwe postępowanie, a piktogramy stanowią ważny element systemu zarządzania bezpieczeństwem. Zgodnie z normami ISO 7010 oraz dyrektywami Unii Europejskiej, odpowiednie oznakowanie maszyn i urządzeń jest obowiązkowe, co podkreśla znaczenie piktogramów w codziennej praktyce. Właściwe zrozumienie ich znaczenia i zachowanie ostrożności przy obsłudze sprzętu są kluczowe dla zapobiegania wypadkom oraz zapewnienia bezpiecznego środowiska pracy.

Pytanie 2

Która z poniższych liczb stanowi przedstawienie w kodzie BCD 8421?

A. 01100110

B. 11001100

C. 10101010

D. 11101110

Kod BCD 8421, czyli Binary-Coded Decimal, to taki sposób zapisywania liczb dziesiętnych, gdzie każda cyfra oznaczona jest jako cztery bity. Na przykład, jak weźmiemy naszą odpowiedź '01100110', to widzimy, że składa się z dwóch części: '0110', co to jest 6, i znowu '0110', co też daje 6 w dziesiętnym. W sumie mamy 66! Ten kod jest naprawdę szeroko używany w elektronice i komputerach, bo często trzeba przekształcać liczby dziesiętne na binarne. Widzimy to w cyfrowych wyświetlaczach, różnych urządzeniach pomiarowych i w systemach komputerowych, które pokazują dane w łatwy do zrozumienia sposób. Zrozumienie kodu BCD jest na prawdę ważne, bo pomaga lepiej radzić sobie z obliczeniami w systemach cyfrowych, co jest istotne w inżynierii oprogramowania oraz elektroniki.

Pytanie 3

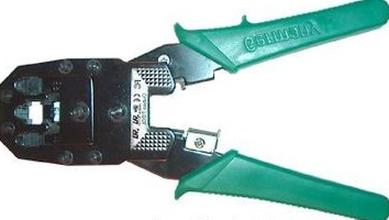

Przedstawione narzędzie służy do zaciskania wtyków typu

A. BNC

B. F

C. JACK

D. RJ

Narzędzie przedstawione na zdjęciu to zaciskarka do wtyków RJ, co można rozpoznać po charakterystycznej budowie i konfiguracji szczęk. Zaciskarki te są projektowane do zaciskania wtyków RJ45 oraz RJ11, powszechnie wykorzystywanych w sieciach komputerowych i telekomunikacyjnych. Wtyki RJ45 są standardem w sieciach Ethernet, co sprawia, że ich prawidłowe zaciskanie jest kluczowe dla zapewnienia odpowiedniej jakości sygnału i stabilności połączenia. Podczas zaciskania wtyku należy stosować odpowiednią technikę, aby zapewnić prawidłowe osadzenie żył w złączu, co zapobiega problemom z transmisją danych. Warto również pamiętać, że zgodność z normami, takimi jak T568A i T568B, jest istotna w kontekście standardów kablowych, a ich prawidłowe zastosowanie wpływa na wydajność całej sieci. Efektywne wykorzystanie zaciskarki poprawia jakość usług telekomunikacyjnych oraz zmniejsza ryzyko awarii, co jest niezwykle ważne w środowiskach produkcyjnych i biurowych.

Pytanie 4

Obniżenie stałej czasowej T w regulatorze PI skutkuje

A. obniżeniem przeregulowania oraz obniżeniem czasu regulacji

B. obniżeniem przeregulowania oraz wydłużeniem czasu regulacji

C. podwyższeniem przeregulowania oraz wydłużeniem czasu regulacji

D. podwyższeniem przeregulowania oraz obniżeniem czasu regulacji

Odpowiedź, że zmniejszenie stałej czasowej T w regulatorze PI prowadzi do zwiększenia przeregulowania oraz zmniejszenia czasu regulacji, jest poprawna. Zmniejszenie T skutkuje szybszą reakcją regulatora na zmiany w systemie, co przekłada się na krótszy czas regulacji. W praktycznych zastosowaniach inżynieryjnych, takich jak systemy automatyki przemysłowej, skrócony czas regulacji jest kluczowy dla osiągnięcia stabilności i wydajności procesu. Przykładowo, w systemach HVAC (ogrzewanie, wentylacja, klimatyzacja) zastosowanie regulatora PI z mniejszą stałą czasową T pozwala na szybsze dostosowywanie temperatury i wilgotności w pomieszczeniach, co zwiększa komfort użytkowników. Jednakże, zbyt szybka reakcja może prowadzić do wystąpienia przeregulowania, co jest zjawiskiem, w którym system przekracza wartość docelową przed ustabilizowaniem się, co może prowadzić do nieefektywności i nawet uszkodzenia sprzętu. Dlatego ważne jest, aby przy projektowaniu regulatorów PI kierować się zasadami dobrych praktyk inżynieryjnych, zapewniając odpowiednie dobieranie stałych czasowych w kontekście konkretnego zastosowania.

Pytanie 5

Jakie parametry zasilacza są potrzebne do zasilenia 3 metrów taśmy LED, jeśli moc jednego metra taśmy wynosi 4,8 W, a napięcie zasilania taśmy LED to 12 V?

A. 12 V/1,5 A 12 W

B. 12 V/1,2 A 6 W

C. 12 V/1,2 A 9 W

D. 12 V/1,5 A 15 W

Aby zasilić 3 metry taśmy LED o mocy 4,8 W na metr przy napięciu zasilania 12 V, należy obliczyć całkowite zapotrzebowanie na moc. Moc taśmy LED wynosi 4,8 W/m, więc dla 3 metrów mamy 4,8 W/m * 3 m = 14,4 W. Zasilacz powinien dostarczać moc większą niż zapotrzebowanie taśmy, aby zapewnić stabilność oraz wydajność. Wybierając zasilacz 12 V/1,5 A, otrzymujemy moc 12 V * 1,5 A = 18 W, co w pełni pokrywa wymagane 14,4 W. Dobre praktyki zalecają, aby zasilacz miał zapas mocy na poziomie przynajmniej 20% w stosunku do obliczonego zapotrzebowania, co przy 14,4 W daje nam 17,28 W. Dlatego zasilacz o parametrach 12 V/1,5 A 15 W jest odpowiedni, a jego wykorzystanie jest zgodne ze standardami zapewniającymi długotrwałą i bezpieczną pracę taśm LED w różnych zastosowaniach, takich jak oświetlenie wnętrz czy dekoracje. Zastosowanie zasilacza z odpowiednim zapasem mocy pozwala uniknąć problemów związanych z przegrzewaniem i zmniejsza ryzyko uszkodzenia komponentów.

Pytanie 6

Który człon nie występuje w strukturze idealnego regulatora PID?

A. Pamiętający.

B. Całkujący.

C. Proporcjonalny.

D. Różniczkujący.

Regulator PID jest narzędziem, które opiera się na trzech podstawowych członach: proporcjonalnym, całkującym i różniczkującym. Pojęcie "pamiętający" może być mylone z członem całkującym, który w rzeczywistości pełni rolę kumulacji błędu w czasie. Wiele osób mylnie identyfikuje całkowanie z pamięcią, co prowadzi do nieporozumień w kontekście działania regulatora. Człon proporcjonalny odpowiada za natychmiastową reakcję na błąd, co jest kluczowe w wielu zastosowaniach regulacyjnych. Z kolei człon różniczkujący reaguje na zmiany błędu, co pomaga w przewidywaniu zachowania systemu. Niezrozumienie tych ról może prowadzić do błędów w projektowaniu systemów automatyki. W praktyce, dokładność i szybkość działania regulatora PID są kluczowe, a zrozumienie, że nie ma czegoś takiego jak człon "pamiętający", jest niezbędne do skutecznego zastosowania tego narzędzia. Właściwe dobieranie parametrów PID jest podstawą efektywnej regulacji i pozwala na stabilizację procesów w czasie, co jest nie tylko teoretycznym zagadnieniem, ale również kluczową umiejętnością inżynierską.

Pytanie 7

Na rysunku przedstawiono schemat ideowy

A. wzmacniacza mocy.

B. zasilacza.

C. generatora.

D. modulatora.

Wybór odpowiedzi związanej z zasilaczem, modulatorem lub wzmacniaczem mocy wskazuje na pewne nieporozumienia dotyczące funkcji i budowy poszczególnych układów elektronicznych. Zasilacz jest układem, który dostarcza energię elektryczną do innych elementów systemu, koncentrując się na stabilizacji napięcia i prądu, co nie jest celem schematu przedstawionego w pytaniu. Modulator z kolei służy do zmiany parametrów sygnału, takich jak amplituda, częstotliwość czy faza, w celu przygotowania sygnału do transmisji. Wzmacniacz mocy natomiast wzmacnia istniejący sygnał, ale nie generuje go samodzielnie. Wszystkie te urządzenia mają różne zastosowania i są projektowane w oparciu o odmienne zasady. Typowym błędem myślowym jest mylenie układów generujących sygnał z układami, które jedynie przetwarzają lub wzmacniają sygnał. W kontekście standardów branżowych, zrozumienie różnic między tymi urządzeniami jest kluczowe dla projektowania efektywnych i zgodnych z wymogami systemów elektronicznych.

Pytanie 8

Dołączenie obciążenia R do przedstawionego na schemacie dzielnika napięcia

A. nie zmieni wartości napięcia na R2

B. spowoduje spadek napięcia na rezystorze R2

C. spowoduje wzrost napięcia na rezystorze R2

D. spowoduje wzrost lub spadek napięcia na rezystorze R2, zależnie od wartości R2

Dołączenie obciążenia R do dzielnika napięcia powoduje spadek napięcia na rezystorze R2 ze względu na zasadę działania obwodów równoległych. W przypadku, gdy dodatkowy rezystor R jest podłączony równolegle do R2, całkowita rezystancja zastępcza dla tej gałęzi obwodu ulega zmniejszeniu. Zgodnie z prawem Ohma, obniżenie rezystancji prowadzi do wzrostu prądu. W efekcie, ponieważ napięcie na rezystorze R2 jest także uzależnione od prądu płynącego przez ten element, jego wartość musi spaść. W praktyce takie zjawisko można zaobserwować w obwodach zasilania, gdzie dodawanie obciążeń do dzielników napięcia jest powszechną praktyką. W elektronice, zrozumienie tego mechanizmu jest kluczowe, aby uniknąć niepożądanych efektów, takich jak przeciążenie obwodu czy niesprawność komponentów. W kontekście dobrych praktyk, projektanci obwodów muszą uwzględniać zmiany napięcia i prądu przy dodawaniu nowych elementów, aby zapewnić stabilność i bezpieczeństwo całego systemu.

Pytanie 9

W układzie filtru górnoprzepustowego pulsację graniczną ωgr wyznacza się korzystając z warunku R=Xc. Dobierz wartość rezystancji R aby pulsacja graniczna była równa 10⁶ rad/s.

A. 10 Ω

B. 1 kΩ

C. 100 kΩ

D. 1 MΩ

Wybór błędnej wartości rezystancji R w kontekście filtru górnoprzepustowego może prowadzić do nieprawidłowego funkcjonowania układu, co w praktyce objawia się brakiem osiągnięcia pulsacji granicznej ωgr na wymaganym poziomie. Na przykład, wybierając 10 Ω, 100 kΩ lub 1 MΩ, nie spełnia się warunku R = Xc, co skutkuje złym dopasowaniem impedancji. Wartości te nie tylko nie są zgodne z obliczeniami, ale także skutkują znacznym przesunięciem charakterystyki częstotliwościowej filtrów. Typowe błędy myślowe, które mogą prowadzić do takich nieprawidłowych wyborów, to przede wszystkim brak zrozumienia zależności między reaktancją kondensatora a rezystancją w układzie górnoprzepustowym. Warto zauważyć, że przy zbyt niskiej rezystancji, filtr może przepuszczać zbyt wiele niskoczęstotliwościowych sygnałów, co negatywnie wpływa na jakość sygnału. Z kolei zbyt wysoka rezystancja może prowadzić do osłabienia sygnału oraz opóźnień w odpowiedzi układu. Kluczowe jest zrozumienie równania, które łączy te elementy, a także praktyczne zastosowanie tej wiedzy w projektowaniu filtrów, aby zapewnić ich właściwe działanie i zgodność z wymaganiami aplikacji elektronicznych.

Pytanie 10

Co oznacza %I0.3 w kontekście programowania sterowników?

A. zmienną wewnętrzną sterownika

B. zawartość rejestru sterownika

C. jedno z wejść sterownika

D. jedno z wyjść sterownika

Określenie %I0.3 odnosi się do jednego z wejść sterownika w systemach automatyki przemysłowej. W kontekście programowania sterowników PLC (Programmable Logic Controllers), symbol ten wskazuje na to, że mamy do czynienia z sygnałem wejściowym, który może być podłączony do różnych czujników lub przycisków. Na przykład, jeżeli mamy czujnik temperatury połączony z tym wejściem, jego sygnał może być używany do monitorowania i kontrolowania procesów technologicznych. W standardzie IEC 61131-3, który reguluje programowanie sterowników, wejścia i wyjścia są jasno definiowane, co ułatwia tworzenie i utrzymanie systemów automatyki. Praktycznym zastosowaniem tej wiedzy jest możliwość szybkiego identyfikowania i diagnostyki problemów w systemie, co zwiększa efektywność i niezawodność procesów przemysłowych.

Pytanie 11

Aby dokonać naprawy przetwornicy zasilającej w telewizorze, należy wykorzystać instrukcję

A. programowania

B. serwisową

C. użytkownika

D. instalacji

Poprawna odpowiedź to instrukcja serwisowa, ponieważ zawiera szczegółowe informacje dotyczące diagnostyki, naprawy oraz konserwacji urządzeń elektronicznych, w tym przetwornic zasilających w telewizorach. Instrukcje serwisowe są dostosowane do konkretnych modeli urządzeń i zazwyczaj zawierają schematy blokowe, opisy komponentów oraz procedury testowe. Przykładem zastosowania takiej instrukcji jest identyfikacja uszkodzonych elementów, takich jak kondensatory czy tranzystory, które mogą wpływać na funkcjonalność przetwornicy. Warto również zwrócić uwagę na dobre praktyki branżowe, takie jak korzystanie z oryginalnych części zamiennych oraz stosowanie odpowiednich narzędzi podczas naprawy, co zapewnia długotrwałą i bezpieczną eksploatację urządzenia. Ponadto, instrukcje serwisowe często zawierają informacje o wymaganiach dotyczących bezpieczeństwa, co jest kluczowe podczas pracy z urządzeniami elektrycznymi. Dlatego zawsze warto mieć tę dokumentację pod ręką podczas przeprowadzania napraw.

Pytanie 12

W jakim urządzeniu wykorzystuje się przetwornik cyfrowo-analogowy?

A. W generatorze RC

B. W odtwarzaczu CD

C. W mierniku cyfrowym

D. W magnetowidzie VHS

Zarówno magnetowid VHS, generator RC, jak i miernik cyfrowy nie wykorzystują przetworników cyfrowo-analogowych w sposób, w jaki jest to wymagane do konwersji sygnałów cyfrowych na analogowe. Magnetowid VHS jest urządzeniem analogowym, które rejestruje i odtwarza sygnał wideo w formacie analogowym. Jego działanie polega na wykorzystaniu taśmy magnetycznej, a proces zapisu i odczytu odbywa się w technologii, która nie wymaga przetwarzania sygnałów cyfrowych, przez co definicja przetwornika DAC jest w tym kontekście zbędna. Generator RC, z kolei, jest używany do generowania sygnałów analogowych, głównie sinusoidalnych, kwadratowych lub trójkątnych, ale nie przetwarza sygnałów cyfrowych. Jego zastosowanie jest związane z obwodami elektronicznymi, w których kluczowa jest kontrola częstotliwości i amplitudy sygnałów. Miernik cyfrowy, będący urządzeniem pomiarowym, przetwarza sygnały analogowe na cyfrowe, jednak nie wykonuje konwersji w odwrotnym kierunku; jego zadaniem jest pomiar różnych wielkości elektrycznych, takich jak napięcie czy prąd. Oznacza to, że typowe błędy myślowe mogą wynikać z nieodróżniania funkcji pomiędzy przetwarzaniem cyfrowo-analogowym a analogowo-cyfrowym, co prowadzi do mylnego wniosku o zastosowaniu DAC w tych urządzeniach.

Pytanie 13

Jaką wartość prądu z akumulatora o napięciu 6 V zużywa przetwornica napięcia 6 V_DC / 12 V_DC przy założonym teoretycznie 100% współczynniku sprawności energetycznej, podczas zasilania czterech zewnętrznych kamer systemu monitoringu napięciem 12 V, z których każda wymaga prądu rzędu około 50 mA?

A. 0,4 A

B. 0,2 A

C. 0,1 A

D. 0,3 A

Wybór niepoprawnej wartości natężenia prądu często wynika z błędnego zrozumienia zasad działania przetwornic napięcia oraz nieprawidłowego sumowania prądów pobieranych przez urządzenia. Odpowiedzi takie jak 0,1 A, 0,2 A lub 0,3 A mogą wydawać się atrakcyjne ze względu na to, że łączny prąd pobierany przez cztery kamery wynosi 200 mA, jednak nie uwzględniają one kluczowego aspektu, jakim jest sprawność przetwornicy oraz różnica napięć. Przetwornica przekształcająca napięcie z 6 V na 12 V musi pobrać więcej prądu z akumulatora, aby dostarczyć odpowiednią moc na wyjściu. Prawo Ohma oraz zasada zachowania energii mówiąc, że moc musi być zachowana, w szczególności w systemie idealnym, prowadzi do wniosku, że natężenie prądu pobieranego z akumulatora będzie większe niż natężenie prądu na wyjściu przetwornicy. W przypadku 100% sprawności przetwornicy, która jest w praktyce nieosiągalna, ale przyjmowana do uproszczenia obliczeń, dla 0,2 A na wyjściu 12 V musimy uwzględnić podwójne natężenie dla 6 V, co prowadzi do wartości 0,4 A. Ignorowanie tej zasady prowadzi do nieprawidłowych obliczeń i błędnych wniosków. W rzeczywistości, w projektowaniu systemów zasilania, dobrym zwyczajem jest zawsze przewidywać straty energii i obliczać wymaganą moc na podstawie rzeczywistych danych technicznych urządzeń oraz specyfikacji przetwornic.

Pytanie 14

Jakie rodzaje pamięci tracą zawartość po ustaniu zasilania?

A. EPROM

B. PROM

C. EEPROM

D. RAM

Wybór pamięci PROM (Programmable Read-Only Memory) sugeruje nieporozumienie dotyczące jej właściwości. PROM jest pamięcią stałą, co oznacza, że dane zapisane w niej są trwałe i nie znikają po wyłączeniu zasilania. Ta pamięć jest programowalna raz, co sprawia, że jest wykorzystywana głównie do przechowywania oprogramowania, które po zapisaniu nie wymaga modyfikacji. W przypadku EEPROM (Electrically Erasable Programmable Read-Only Memory), dane również pozostają zachowane, nawet po zaniku napięcia, a pamięć ta umożliwia wielokrotne kasowanie i zapisywanie danych przy użyciu prądu elektrycznego. Wreszcie, EPROM (Erasable Programmable Read-Only Memory) jest pamięcią, którą można kasować poprzez naświetlanie jej ultrafioletem, co również potwierdza jej charakter jako pamięci trwałej. Pamięć RAM jest kluczowym elementem nowoczesnych systemów komputerowych, a jej ulotność jest cechą, która odróżnia ją od innych typów pamięci, takich jak PROM, EEPROM i EPROM. Zrozumienie tych różnic jest kluczowe dla poprawnego doboru pamięci w zależności od zastosowania oraz wymagań projektowych.

Pytanie 15

Jak nazywa się przedstawione na ilustracji urządzenie?

A. Grzałka.

B. Odsysacz.

C. Rozlutownica.

D. Lutownica.

Podczas oceny innych odpowiedzi, łatwo można zauważyć pewne nieporozumienia dotyczące funkcji różnych narzędzi używanych w elektronice. Odsysacz oraz rozlutownica, mimo że oba są związane z procesem lutowania, mają zupełnie inne zastosowania. Odsysacz służy do usuwania nadmiaru lutu z połączeń, co jest istotne podczas poprawiania błędów lutowniczych lub przy demontażu elementów z płytki. Użycie odsysacza wymaga precyzji, by nie uszkodzić delikatnych komponentów. Z kolei rozlutownica, często mylona z lutownicą, jest narzędziem, które także umożliwia usunięcie lutu, ale działa w inny sposób, korzystając z podciśnienia, aby zasysać stopiony lut. Grzałka to element grzewczy, który najczęściej używany jest w kontekście ogrzewania lub gotowania, a nie jako narzędzie lutownicze. To nieporozumienie często wynika z niewłaściwego kojarzenia funkcji narzędzi oraz ich form. Każde z tych narzędzi ma swoje unikalne zastosowanie i zrozumienie ich różnic jest kluczowe dla skutecznej pracy w elektronice. Aby uniknąć takich błędów w przyszłości, warto zwrócić uwagę na specyfikacje oraz instrukcje dotyczące danego urządzenia, co pomoże w lepszym zrozumieniu ich zastosowań i ograniczeń.

Pytanie 16

Aby wymienić uszkodzony rezystor, należy

A. przygotować rezystor o rezystancji o 50% mniejszej

B. odczytać wartość jego rezystancji z dokumentacji lub schematu

C. przygotować rezystor o tych samych wymiarach

D. zmierzyć jego rezystancję

Aby prawidłowo wymienić uszkodzony rezystor, kluczowym krokiem jest odczytanie wartości jego rezystancji ze schematu lub dokumentacji. Taki dokument zawiera szczegółowe informacje na temat wszystkich komponentów elektronicznych w danym układzie, w tym ich specyfikacji, takich jak wartość rezystancji, tolerancja oraz moc znamionowa. Stosując się do schematu, możemy uniknąć zastosowania niewłaściwego rezystora, co mogłoby doprowadzić do dalszych uszkodzeń w układzie. W praktyce, rezystory są często klasyfikowane według standardowych kodów kolorów, które również mogą być wykorzystane do szybkiej identyfikacji ich wartości. Warto także pamiętać, że zastosowanie rezystora o nieodpowiedniej rezystancji może wpłynąć na działanie całego obwodu, prowadząc do nieprawidłowego funkcjonowania urządzenia. Dlatego precyzyjne odczytywanie dokumentacji i schematów jest częścią dobrych praktyk w elektronice, która zapewnia niezawodność i bezpieczeństwo systemów elektronicznych.

Pytanie 17

Przedstawiony na rysunku symbol oznacza

A. przełącznik.

B. hub.

C. router.

D. modem.

Symbol przedstawiony na rysunku reprezentuje router, co jest zgodne z powszechnie przyjętymi standardami w dziedzinie sieci komputerowych. Router jest kluczowym urządzeniem odpowiedzialnym za przesyłanie pakietów danych pomiędzy różnymi sieciami, co umożliwia komunikację między urządzeniami w odmiennych lokalizacjach. Jego funkcja routingu opiera się na analizie adresów IP, co pozwala na efektywne kierowanie ruchem. W praktyce routery są wykorzystywane w różnych zastosowaniach, od prostych domowych sieci Wi-Fi po złożone infrastrukturę sieciową w dużych przedsiębiorstwach. Typowymi przykładami zastosowań są połączenia internetowe, gdzie router łączy lokalne urządzenia z szerszą siecią, a także w sieciach korporacyjnych, gdzie zarządza ruchem między piętrami biurowymi. Warto również zauważyć, że routery mogą pełnić dodatkowe funkcje, takie jak firewall, co zwiększa bezpieczeństwo sieci. W kontekście standardów, routery są kluczowymi elementami architektury TCP/IP, która jest fundamentem współczesnej komunikacji internetowej.

Pytanie 18

Na rysunku przedstawiono schemat połączeń czujki ruchu w konfiguracji

A. styk alarmowy (EOL-NC), styk sabotażowy (NC)

B. styk alarmowy (EOL-NO), styk sabotażowy (EOL-NO)

C. styk alarmowy (NC), styk sabotażowy (EOL-NO)

D. styk alarmowy (NC), styk sabotażowy (NC)

Poprawna odpowiedź to styk alarmowy (EOL-NC) oraz styk sabotażowy (NC). W przypadku zastosowania czujki ruchu, kluczowe jest zrozumienie konfiguracji EOL, która oznacza 'End Of Line'. W tej konfiguracji, rezystor umieszczony w obwodzie między zaciskiem Z a czujką jest odpowiedzialny za określenie stanu alarmu. Jeśli obwód jest zamknięty, czujka działa prawidłowo, a rezystor zapewnia, że w przypadku usunięcia czujki lub zerwania przewodów alarm natychmiast się aktywuje. W przypadku styku sabotażowego, konfiguracja NC (Normally Closed) jest idealna, ponieważ zapewnia, że obwód pozostaje zamknięty, dopóki nie wystąpi niepożądane działanie. Takie podejście jest zgodne z najlepszymi praktykami w systemach zabezpieczeń i zapewnia wysoką niezawodność oraz bezpieczeństwo. W praktyce, systemy alarmowe oparte na takich konfiguracjach są szeroko stosowane w obiektach komercyjnych, gdzie bezpieczeństwo jest priorytetem.

Pytanie 19

Jakie jest napięcie zasilające dla układu cyfrowego wykonanego w technologii TTL?

A. 5 V

B. 3,3 V

C. 12 V

D. 15 V

Wartości napięcia 3,3 V, 15 V oraz 12 V nie są zgodne z normami dla układów TTL. Układy zasilane napięciem 3,3 V typowo należą do nowocześniejszych technologii, jak CMOS, które oferują większą efektywność energetyczną, ale nie są klasyfikowane jako TTL. Użytkownicy, którzy mogą pomylić tę wartość, często nie zdają sobie sprawy, że każdy typ logiki ma swoje specyficzne wymagania dotyczące zasilania, a użycie niewłaściwego napięcia może skutkować niestabilnością działania układów. Z kolei napięcia 15 V i 12 V są stosowane w technologii TTL, ale jako napięcia zasilania dla układów wyjściowych, takich jak wzmacniacze operacyjne czy układy analogowe, które są w stanie pracować przy wyższych napięciach. Stosowanie tych wartości z napięciem TTL może prowadzić do uszkodzenia układów logicznych, ponieważ przekroczenie napięcia zasilania zalecanego przez producenta naraża na ryzyko przesterowania, a w efekcie na uszkodzenie komponentów. Kluczowym błędem myślowym jest zatem utożsamianie zasilania TTL z innymi technologiami lub niewłaściwe wnioskowanie o możliwościach komponentów. Zrozumienie tych różnic jest niezbędne dla inżynierów i techników, którzy projektują i naprawiają systemy elektroniczne.

Pytanie 20

Która z podanych liczb nie jest reprezentacją w kodzie BCD8421?

A. 00000000

B. 10011001

C. 01100110

D. 11111111

Kod BCD8421, znany również jako Binary-Coded Decimal, to sposób reprezentacji cyfr dziesiętnych przy użyciu czterobitowych sekcji binarnych. W tym kodzie każda cyfra od 0 do 9 jest reprezentowana przez odpowiednią kombinację bitów. Na przykład, cyfra 0 jest zapisywana jako 0000, a cyfra 9 jako 1001. W przypadku liczby 11111111, jest to zapisana wartość 15 w systemie dziesiętnym, co przekracza zakres dozwolonych wartości w BCD8421. Takie podejście jest istotne w systemach cyfrowych, gdzie dokładność i poprawna reprezentacja liczb mają kluczowe znaczenie, szczególnie w aplikacjach, które zależą od obliczeń finansowych czy pomiarowych. Znajomość kodu BCD8421 jest niezbędna w kontekście projektowania układów cyfrowych, w tym mikrokontrolerów i systemów wbudowanych, które często muszą konwertować dane między różnymi formatami. W praktycznych zastosowaniach, takich jak wyświetlacze LED pokazujące cyfrowe wartości, poprawne zrozumienie i wykorzystanie BCD8421 umożliwia efektywne przetwarzanie i wyświetlanie informacji.

Pytanie 21

Liczba 364 w systemie dziesiętnym po przekształceniu na kod BCD (ang. Binary-Coded Decimal) przyjmie formę

A. 1101100

B. 16C

C. 0011 0110 0100

D. B3C6D4

Odpowiedź 0011 0110 0100 jest poprawna, ponieważ reprezentuje liczbę 364 w systemie BCD, znanym jako kod dziesiętny binarny. W BCD każda cyfra liczby dziesiętnej jest kodowana oddzielnie jako czterobitowa wartość binarna. Dla liczby 364, cyfry 3, 6 i 4 są konwertowane na ich odpowiedniki binarne: 3 to 0011, 6 to 0110, a 4 to 0100. Po złączeniu tych wartości otrzymujemy 0011 0110 0100. Stosowanie kodu BCD jest powszechne w systemach cyfrowych, takich jak w zegarach cyfrowych, kalkulatorach i różnych urządzeniach elektronicznych, gdzie istotne jest bezpośrednie wyświetlanie cyfr dziesiętnych. Dzięki BCD możliwe jest łatwe przetwarzanie i reprezentowanie danych numerycznych w formacie zrozumiałym dla użytkowników. Ponadto, z punktu widzenia standardów, BCD jest często stosowany w interfejsach i protokołach komunikacyjnych, gdzie precyzyjne odwzorowanie cyfr dziesiętnych jest kluczowe.

Pytanie 22

Liczba 3,5 w naturalnym systemie binarnym będzie zapisana jako

A. 11,0

B. 11,1

C. 01,1

D. 10,1

Liczba 3,5 w naturalnym kodzie binarnym przyjmuje postać '11,1', co można rozłożyć na dwie części: część całkowitą i część ułamkową. Część całkowita liczby 3 w systemie binarnym to '11', ponieważ 3 to suma 2^1 oraz 2^0. Część ułamkowa 0,5 reprezentowana jest w systemie binarnym jako ',1', ponieważ 0,5 to 1/2, co odpowiada 2^-1. W naturalnym kodzie binarnym łączymy obie części, uzyskując '11,1'. Zrozumienie konwersji liczb z systemu dziesiętnego na binarny jest kluczowe w informatyce, szczególnie w kontekście programowania oraz obliczeń w systemach komputerowych. W praktyce, znajomość tych konwersji jest niezbędna przy tworzeniu algorytmów operujących na liczbach zmiennoprzecinkowych oraz przy pracy z systemami obliczeń numerycznych, gdzie precyzja i dokładność zapisu wartości są kluczowe. Wiedza ta jest również istotna przy projektowaniu systemów cyfrowych, takich jak mikroprocesory, które operują na danych zapisanych w formacie binarnym.

Pytanie 23

W wzmacniaczu mocy działającym w klasie A prąd przez element aktywny tego wzmacniacza (tranzystor) przepływa przez czas

A. wynoszący połowę okresu sygnału sterującego

B. wynoszący pełen okres sygnału sterującego

C. krótszy niż pełen okres, lecz dłuższy niż pół okresu sygnału sterującego

D. krótszy od pół okresu sygnału sterującego

Wzmacniacze mocy pracujące w klasie A charakteryzują się tym, że element aktywny, zazwyczaj tranzystor, prowadzi prąd przez cały okres sygnału sterującego. Oznacza to, że w każdym cyklu sygnału, niezależnie od jego amplitudy czy kształtu, tranzystor jest aktywny przez pełny okres. To podejście zapewnia wysoką liniowość i małe zniekształcenia, co jest kluczowe w aplikacjach audio, gdzie jakość dźwięku jest priorytetem. W praktyce, wzmacniacze klasy A są często wykorzystywane w drobnych systemach audio, gdzie wymagane jest odtwarzanie sygnałów o wysokiej wierności. Przykładem mogą być wzmacniacze lampowe, które zyskały popularność wśród audiofilów właśnie dzięki jakości dźwięku. Wzmacniacze te są również stosowane w systemach RF (radio-frequency), gdzie ich stabilność i linearność są kluczowe. Znajomość działania wzmacniaczy klasy A jest niezbędna dla inżynierów pracujących w branży audio oraz telekomunikacyjnej, co czyni tę wiedzę niezwykle istotną w kontekście standardów branżowych.

Pytanie 24

Zawarta w programie sekwencja powoduje zmianę stanu diody LED co

A. 1 s

B. 0,01 s

C. 0,1 s

D. 10 s

Wybór odpowiedzi sugerującej dłuższe interwały czasowe, takie jak 10 s, 0,1 s czy 0,01 s, nie uwzględnia kluczowych zasad związanych z percepcją użytkownika oraz funkcjonalnością diody LED w praktycznych zastosowaniach. Przy zmianie stanu co 10 s, użytkownik może nie zauważyć zmiany, co czyni tę odpowiedź nieefektywną w kontekście sygnalizacji. Typowo w projektach elektronicznych diody LED są wykorzystywane jako wskaźniki, które muszą być wystarczająco widoczne, aby użytkownicy mogli na bieżąco kontrolować stan urządzenia. W przypadku zbyt szybkich interwałów, jak 0,1 s czy 0,01 s, dioda LED może migać z taką częstotliwością, że ludzkie oko nie jest w stanie zarejestrować zmian. Efekt ten prowadzi do nieczytelności sygnalizacji, co może wprowadzać użytkownika w błąd i skutkować błędnymi interpretacjami stanu urządzenia. Dokładne oszacowanie czasu, w którym dioda LED zmienia stan, powinno brać pod uwagę ergonomię i komfort użytkowania. W praktyce, czas zmiany stanu powinien być zaprojektowany tak, aby nie tylko spełniał funkcję informacyjną, ale także był zgodny z zasadami efektywności energetycznej urządzeń elektronicznych. Dlatego kluczowe jest, aby dobierać czasy w sposób przemyślany, stosując się do standardów branżowych oraz dobrych praktyk inżynieryjnych w projektowaniu systemów sygnalizacyjnych.

Pytanie 25

Przestawione gniazdo służy do podłączenia przewodu zakończonego wtykiem w standardzie

A. USB

B. D-Sub

C. HDMI

D. FireWire

Odpowiedź FireWire jest poprawna, ponieważ gniazdo przedstawione na zdjęciu to złącze FireWire, znane również jako IEEE 1394. Jest to standard interfejsu komunikacyjnego, który umożliwia szybkie przesyłanie danych pomiędzy urządzeniami. FireWire był szczególnie popularny w zastosowaniach związanych z multimediami, takich jak podłączanie kamer cyfrowych do komputerów, gdzie wymagana była wysoka przepustowość danych. Standard ten obsługuje prędkości transferu do 400 Mb/s (FireWire 400) oraz do 800 Mb/s (FireWire 800). Dodatkowo, złącze FireWire pozwala na zasilanie urządzeń podłączonych do portu, co czyni go wygodnym rozwiązaniem w przypadku niektórych urządzeń peryferyjnych. Warto również zauważyć, że w porównaniu do USB, FireWire umożliwia łatwiejsze podłączanie wielu urządzeń w konfiguracji „łańcuchowej”, co było istotne w środowiskach produkcji wideo. To złącze, mimo że jest coraz rzadziej stosowane w nowoczesnych urządzeniach, nadal ma swoje miejsce w historii technologii przesyłania danych.

Pytanie 26

Jeżeli wartość rezystancji potencjometru suwakowego pomiędzy zaciskiem krańcowym a zaciskiem ślizgacza zmienia się proporcjonalnie do położenia ślizgacza, to charakterystyka takiego potencjometru stanowi funkcję

A. logarytmiczną

B. liniową

C. hiperboliczną

D. wykładniczą

Potencjometr suwakowy działa na zasadzie zmiany rezystancji w zależności od położenia ślizgacza. Kiedy mówimy, że wartość rezystancji zmienia się wprost proporcjonalnie do położenia ślizgacza, oznacza to, że zmiana wartości rezystancji jest liniowa w odniesieniu do ruchu ślizgacza. Przykładowo, w przypadku potencjometru suwakowego o całkowitej rezystancji 10 kΩ, jeśli ślizgacz znajduje się w połowie drogi, wartość rezystancji między skrajnym zaciskiem a ślizgaczem wyniesie 5 kΩ. Taki charakterystyka jest niezwykle przydatna w aplikacjach audio, gdzie potencjometry linowe są wykorzystywane do regulacji głośności. W standardach branżowych, takich jak IEC, zaleca się użycie potencjometrów liniowych w sytuacjach, gdzie oczekuje się precyzyjnej i proporcjonalnej regulacji. Zrozumienie tej zasady pozwala na lepsze projektowanie obwodów elektronicznych oraz zrozumienie dynamiki działania różnych komponentów. Praca z potencjometrami liniowymi daje inżynierom szeroki wachlarz możliwości dostosowywania i optymalizacji systemów elektronicznych.

Pytanie 27

Ile w przybliżeniu wynosi wartość natężenia prądu przemiennego wskazywanego przez multimetr analogowy na zakresie 0,6 A?

A. 500 mA

B. 120 mA

C. 250 mA

D. 240 mA

Wartość 500 mA jest poprawną odpowiedzią, ponieważ wskazanie multimetru analogowego sugeruje natężenie prądu nieco powyżej 0,5 A. Wartość ta, gdy przeliczymy ją na miliampery, osiągnie około 550 mA. W kontekście pomiarów natężenia prądu przemiennego, istotne jest zrozumienie, że multimetry analogowe często mają pewne ograniczenia w dokładności pomiarów, co sprawia, że w przypadku wskazań w pobliżu wartości granicznych, wybór najbliższej odpowiedzi staje się kluczowy. W praktyce, przy pomiarach prądu przemiennego, zaleca się także uwzględnienie współczynnika mocy oraz charakterystyki obciążenia, ponieważ wartości skuteczne i średnie mogą się różnić w zależności od zastosowanej metody pomiarowej. Dlatego znajomość zasad działania oraz umiejętność interpretacji wyników z multimetru jest niezbędna w codziennej pracy elektryka czy technika.

Pytanie 28

Stabilność systemu automatycznej regulacji sprawia, że gdy układ zostaje wyprowadzony ze stanu równowagi,

A. sam wraca do tego stanu.

B. nie wraca do tego stanu, oscyluje.

C. resetuje się.

D. wyłącza się automatycznie.

Stabilność układu automatycznej regulacji jest kluczowym parametrem, zapewniającym, że po zakłóceniu układ powróci do stanu równowagi. Odpowiedź, że układ "sam powraca do tego stanu", odnosi się do właściwości układów stabilnych, w których reakcja na zakłócenie prowadzi do minimalizacji odchyleń od ustalonej wartości. Przykładem zastosowania tego zjawiska są systemy termostatyczne, w których temperatura pomieszczenia regulowana jest automatycznie, a po przywróceniu właściwych warunków, temperatura wraca do zadanej wartości. W praktyce oznacza to, że układy takie, jak regulatory PID (Proporcjonalno- całkująco- różniczkujące), są projektowane zgodnie z zasadami stabilności, co pozwala na efektywne zarządzanie różnorodnymi procesami przemysłowymi. W standardach, takich jak IEC 61508, podkreśla się znaczenie stabilności w kontekście bezpieczeństwa funkcjonalnego, co dodatkowo zwiększa wagę tego zagadnienia w inżynierii automatyki.

Pytanie 29

Uziemiająca opaska na nadgarstku osoby zajmującej się montażem lub wymianą układów scalonych chroni przed

A. uszkodzeniem układów scalonych

B. porażeniem przez wysokie napięcie

C. uszkodzeniem narzędzi montażowych

D. poparzeniem spoiwem o wysokiej temperaturze

Wybór odpowiedzi dotyczącej porażenia wysokim napięciem jest błędny, ponieważ opaska uziemiająca na przegubie ręki nie chroni przed zagrożeniami związanymi z napięciem sieciowym. Porażenie elektryczne na ogół wynika z kontaktu z napięciem powyżej 50V AC lub 120V DC, co jest znacznie wykraczające poza zagadnienie ESD. Ponadto, opaski uziemiające nie mają właściwości izolacyjnych, które są kluczowe w przypadku ochrony przed wysokim napięciem. Odpowiedź sugerująca, że opaska ta zapobiega poparzeniom gorącym spoiwem również jest nieprawidłowa, gdyż ochrona przed wysokotemperaturowymi substancjami wymaga zastosowania odzieży ochronnej oraz technik montażowych, które wykluczają ryzyko kontaktu z gorącymi elementami. Ostatnia proponowana odpowiedź, dotycząca uszkodzenia sprzętu monterskiego, opiera się na mylnym założeniu, że opaska uziemiająca wpływa na mechaniczne aspekty pracy z narzędziami. W rzeczywistości, uziemienie odnosi się do problematyki wyładowań elektrostatycznych, a nie do uszkodzenia sprzętu w wyniku niewłaściwego użytkowania. W ten sposób, zrozumienie roli opaski uziemiającej powinno koncentrować się na jej funkcji w kontekście ESD, co jest kluczowe dla ochrony elektronicznych komponentów przed uszkodzeniem, a nie dla innych form zagrożeń elektrycznych czy mechanicznych.

Pytanie 30

Dzięki działaniu negatywnego sprzężenia zwrotnego, wzmocnienie tego układu

A. zmniejsza się

B. wynosi 0

C. pozostaje takie samo

D. zwiększa się

Ujemne sprzężenie zwrotne jest kluczowym mechanizmem w wielu układach elektronicznych, które pozwala na stabilizację wzmocnienia oraz redukcję zniekształceń sygnału. W przypadku zastosowania ujemnego sprzężenia zwrotnego, część sygnału wyjściowego jest przekazywana z powrotem do wejścia, co zmniejsza ogólne wzmocnienie układu. Przykładem zastosowania ujemnego sprzężenia zwrotnego mogą być wzmacniacze operacyjne, gdzie taka technika pozwala na uzyskanie stabilnych parametrów pracy, niezależnych od zmian warunków otoczenia czy elementów składowych. Dzięki temu, poprzez odpowiednie dostosowanie wartości rezystorów w układzie, można kontrolować stopień ujemnego sprzężenia zwrotnego, a tym samym wzmocnienie. W praktyce, wzmocnienie spada w wyniku zastosowania sprzężenia zwrotnego, co prowadzi do wyższej linearności odpowiedzi układu oraz zmniejszenia szumów, co jest zgodne z najlepszymi praktykami w inżynierii elektronicznej.

Pytanie 31

Określ, jaki jest rodzaj uszkodzenia układu wykorzystując charakterystykę amplitudowo-częstotliwościową, wyznaczoną na podstawie wyników pomiarów otrzymanych podczas badania przedwzmacniacza mikrofonowego zasilanego napięciem +12 V o wzmocnieniu k_{u max} równym 46 dB.

dB=20lgU₁/U₂
dB	V₁/V₂
0	1
1	1,122
2	1,259
3	1,412
6	2
10	3,162
20	10
40	100
60	1000

A. Za wysoka wartość dolnej częstotliwości granicznej.

B. Za mała wartość górnej częstotliwości granicznej.

C. Za duże wzmocnienie napięciowe badanego układu.

D. Za małe wzmocnienie napięciowe badanego układu.

Poprawna odpowiedź wskazuje na za małe wzmocnienie napięciowe badanego układu, co jest zgodne z analizą charakterystyki amplitudowo-częstotliwościowej. Wzmocnienie k<sub>u</sub> podane w pytaniu wynosi 46 dB, natomiast maksymalne osiągnięte wzmocnienie, na podstawie przeprowadzonych pomiarów, wynosi około 40 dB. Różnica ta sugeruje, że układ nie jest w stanie dostarczyć oczekiwanej wartości wzmocnienia, co może prowadzić do słabego sygnału wyjściowego i ograniczonej użyteczności w zastosowaniach audio. W praktyce, niskie wzmocnienie może skutkować zniekształceniami sygnału oraz brakiem wystarczającej mocy do dalszego przetwarzania. W celu poprawienia wydajności układu, warto rozważyć zastosowanie elementów o wyższym wzmocnieniu lub optymalizację parametrów układu, zgodnie z zaleceniami dobrych praktyk w inżynierii dźwięku, które sugerują regularne testowanie i kalibrację przedwzmacniaczy, aby zapewnić ich optymalną funkcjonalność.

Pytanie 32

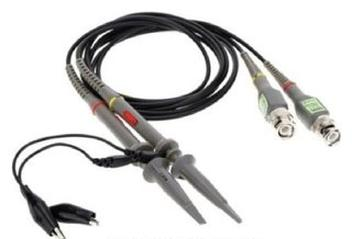

Przedstawione na ilustracji przewody należy zastosować w pomiarach wykonywanych

A. oscyloskopem.

B. omomierzem.

C. cęgowym miernikiem mocy.

D. miernikiem sygnału satelitarnego.

Odpowiedź oscyloskopem jest poprawna, ponieważ przewody przedstawione na ilustracji są typowe dla pomiarów wykonywanych z użyciem oscyloskopu. W praktyce oscyloskopy służą do analizy sygnałów elektrycznych w zakresie czasu i amplitudy, co jest niezbędne w wielu dziedzinach inżynierii elektronicznej. Charakterystyczne końcówki w postaci sond umożliwiają precyzyjne pomiary, a złącza BNC zapewniają stabilne połączenie z urządzeniem. W aplikacjach praktycznych oscyloskopy są używane do badania sygnałów cyfrowych i analogowych, analizy harmonik, pomiaru jittera oraz oceny jakości sygnałów w systemach komunikacyjnych. Zastosowanie odpowiednich przewodów jest kluczowe dla uzyskania wiarygodnych wyników pomiarów, co podkreśla znaczenie przestrzegania standardów w tej dziedzinie.

Pytanie 33

Aby ocenić efektywność energetyczną przetwornicy DC/DC, należy użyć

A. amperomierza

B. dwóch woltomierzy

C. dwóch watomierzy

D. omomierza

Pomiar sprawności energetycznej przetwornicy DC/DC wymaga zastosowania dwóch watomierzy, ponieważ efektywność tych urządzeń oblicza się na podstawie mocy wejściowej i wyjściowej. W praktyce, jeden z watomierzy jest używany do pomiaru mocy na wejściu, a drugi do pomiaru mocy na wyjściu. Sprawność obliczamy stosując wzór: sprawność = (moc wyjściowa / moc wejściowa) * 100%. Użycie watomierzy pozwala na jednoczesny pomiar napięcia i prądu, co jest kluczowe dla dokładnych obliczeń. W branży energetycznej i elektronicznej, zastosowanie takich urządzeń jest zgodne z wytycznymi IEC 62053, które definiują zasady pomiarów energii elektrycznej. Dzięki temu możemy jednoznacznie określić, jak efektywnie przetwornica przekształca energię, co ma wpływ na jej zastosowanie w różnych aplikacjach, takich jak zasilacze, systemy fotowoltaiczne czy elektryczne pojazdy.

Pytanie 34

Na wykresach pokazano czasowe przebiegi sygnałów logicznych zarejestrowanych na: wejściu zegarowym CLK, wejściu informacyjnym D oraz wyjściu Q przerzutnika typu D. Przerzutnik ten jest wyzwalany

A. poziomem wysokim sygnału zegarowego.

B. zboczem narastającym sygnału zegarowego.

C. zboczem opadającym sygnału zegarowego.

D. poziomem niskim sygnału zegarowego.

Przerzutnik typu D to jeden z tych elementów, które są naprawdę istotne w cyfrowych układach. Jego działanie jest mocno związane z sygnałem zegarowym, a dokładniej z momentem, kiedy ten sygnał zmienia swoje stany. Jak to się zwykle mówi, przerzutnik D załącza się na zboczu narastającym sygnału CLK, czyli w momencie, gdy sygnał przechodzi z niskiego poziomu na wysoki. To daje synchronizację operacji w całym systemie, a to jest kluczowe, zwłaszcza przy rejestracji danych, licznikach czy w systemach maszyn stanowych. Po prostu, przerzutnik D może zapisywać informacje dokładnie wtedy, kiedy sygnał zegarowy osiąga wysoki poziom. Jeśli jest częścią większego systemu, jak np. układ przesuwający, to ważne, żeby wszystko działało w idealnym synchronie z tym zegarem, żeby bity przesuwały się bez problemu. Ogólnie, użycie przerzutników D do synchronizacji sygnałów oraz w tworzeniu rejestrów i liczników to norma w nowoczesnych projektach elektronicznych, a dobrze jest wiedzieć, jak to wszystko działa.

Pytanie 35

Tabela przedstawia wybrane dane techniczne regulatora temperatury. Do jego wejścia można bezpośrednio podłączyć

Napięcie zasilające230 V AC; 50 Hz
Wejście pomiarowePt100/Pt500/Pt1000
Zakres pomiarowy-100 °C ÷ 600 °C
Rezystancja przewodów pomiarowychmaksymalnie 20 Ω w każdym przewodzie
Wyjścia przekaźnikowe2 styki zwierne; 2 A/250 V AC (cosφ=1)
Pamięć danychEEPROM
Stopień ochrony frontu urządzeniaIP65
Stopień ochrony zaciskówIP20

A. czujnik pirometryczny.

B. czujnik rezystancyjny.

C. termoparę.

D. termistor.

Czujniki rezystancyjne, takie jak Pt100, Pt500 czy Pt1000, to naprawdę ważne elementy w pomiarze temperatury. Działają na zasadzie zmiany rezystancji, gdy temperatura się zmienia. W praktyce, są super popularne w automatyce przemysłowej i systemach HVAC, bo potrzebujemy tam precyzyjnych i niezawodnych pomiarów. Ich stabilność i dokładność sprawiają, że są zgodne z normami, jak IEC 60751, które mówią o ich specyfikacjach. Używa się ich w wielu różnych aplikacjach, na przykład do kontrolowania procesów czy monitorowania warunków środowiskowych. Moim zdaniem, dla regulatorów temperatury te czujniki to strzał w dziesiątkę, bo są łatwe do integracji i dają wysoką dokładność.

Pytanie 36

Tranzystor pracuje w układzie wspólnego emitera. Podstawowym zadaniem zaznaczonego na rysunku kondensatora C w tym układzie jest

A. realizacja pętli ujemnego sprzężenia zwrotnego.

B. minimalizacja wpływu tętnień napięcia zasilającego.

C. ograniczenie od góry pasma przenoszenia układu.

D. odseparowanie składowej stałej napięcia wyjściowego.

Trzeba przyznać, że zrozumienie, co robi kondensator w układzie wspólnego emitera, jest naprawdę ważne, jeśli chcesz dobrze projektować obwody. Mówić, że kondensator odpowiada za pętlę sprzężenia zwrotnego, to lekko się myli. Sprzężenie zwrotne w tym układzie robi się głównie za pomocą rezystorów, które wpływają na różne parametry wzmacniacza. No i jeszcze ta sprawa z tętnieniami napięcia zasilającego – kondensator C nie jest tu głównym aktorem. Tętnienia powinny być eliminowane raczej przez porządne filtrowanie na zasilaniu. Co do ograniczenia pasma przenoszenia, to też nie jest zadanie kondensatora, bo na to wpływają inne elementy, jak układ sprzężenia zwrotnego czy pojemności pasożytnicze. Często spotykam się z pomyłkami na ten temat, co wprowadza w błąd i może przeszkadzać w dobrym projektowaniu. Dlatego ważne jest, żeby zrozumieć, jak powinny działać kondensatory i jakie mają znaczenie w układach elektronicznych.

Pytanie 37

Do jakiej klasy urządzeń energoelektronicznych należy przekształtnik zwany czoperem?

A. Pośrednich konwerterów częstotliwości

B. Pośrednich konwerterów prądu stałego

C. Bezpośrednich konwerterów prądu stałego

D. Bezpośrednich konwerterów częstotliwości

Czoper to taki przekształtnik, który ma za zadanie zmieniać napięcie stałe na inne poziomy napięcia stałego, przy tym zachowując moc. Fajnie się sprawdza, kiedy na przykład zasilamy silniki prądu stałego i potrzebujemy regulować ich prędkość. To ma spore znaczenie w różnych procesach przemysłowych, gdzie liczy się precyzja. Używa się go też w systemach zasilania odnawialnych źródeł energii, jak panele słoneczne, co pozwala lepiej wykorzystać energię. Czopery są zgodne z normami IEC i IEEE, więc można na nie liczyć w przemyśle. Dobrze jest też zastosować odpowiednie filtry, żeby zredukować zakłócenia elektromagnetyczne, które mogą się pojawić podczas działania czopera.

Pytanie 38

Temperatura złącza diody osiąga 80 °C przy mocy strat wynoszącej 100 mW, a temperatura otoczenia wynosi 20 °C. Jaką całkowitą rezystancję termiczną ma ta dioda od złącza przez obudowę do otoczenia?

A. 1 000 K/W

B. 800 K/W

C. 200 K/W

D. 600 K/W

Poprawna odpowiedź wynika z zastosowania podstawowych zasad obliczania rezystancji termicznej, która jest kluczowym parametrem w kontekście zarządzania ciepłem w komponentach elektronicznych. Aby obliczyć rezystancję termiczną, używamy wzoru: Rth = (Tj - Ta) / P, gdzie Tj to temperatura złącza, Ta to temperatura otoczenia, a P to moc strat. W naszym przypadku mamy Tj = 80 °C, Ta = 20 °C oraz P = 100 mW. Wstawiając te wartości do wzoru, otrzymujemy: Rth = (80 °C - 20 °C) / 0,1 W = 600 K/W. W praktyce, ta wiedza jest niezwykle istotna w projektowaniu układów elektronicznych, gdzie odpowiednie odprowadzanie ciepła wpływa na stabilność i żywotność komponentów. W przypadku diod, zrozumienie rezystancji termicznej pozwala inżynierom na dobór odpowiednich materiałów i metod chłodzenia, co jest zgodne z najlepszymi praktykami w inżynierii elektrycznej.

Pytanie 39

Na rysunku przedstawiono symbol graficzny przerzutnika wyzwalanego

A. zboczem opadającym.

B. poziomem wysokim.

C. poziomem niskim.

D. zboczem narastającym.

Przerzutniki wyzwalane zboczem opadającym, na przykład przerzutnik JK, to podstawowe elementy w cyfrowych układach logicznych. Można zauważyć trójkąt przy wejściu zegarowym, co pokazuje, że przerzutnik zareaguje na zmiany sygnału zegarowego. Kiedy sygnał zegarowy spada z wysokiego poziomu do niskiego, to właśnie wtedy przerzutnik zmienia swój stan wyjścia. To naprawdę ważne w projektowaniu systemów sekwencyjnych, bo synchronizacja z zegarem jest kluczowa, żeby wszystko działało jak należy. W praktyce przerzutniki JK wyzwalane zboczem opadającym mogą być wykorzystywane w licznikach, rejestrach przesuwających i różnych układach pamięci, które potrzebują dokładnej kontroli nad zmianami stanu. Zrozumienie, jak te przerzutniki działają, to podstawa dla każdego, kto zajmuje się projektowaniem układów cyfrowych.

Pytanie 40

Kiedy impedancja falowa linii Z_f oraz impedancja obciążenia Z_obc są równe, to linia długa

A. jest dostosowana falowo

B. stanowi dla sygnału wejściowego przerwę

C. nie jest dostosowana falowo

D. stanowi dla sygnału wejściowego zwarcie

Odpowiedź "jest dopasowana falowo" jest prawidłowa, ponieważ oznacza, że impedancja falowa linii Zf jest równa impedancji obciążenia Zobc, co skutkuje minimalizacją odbić fali elektromagnetycznej na końcu linii. W praktyce oznacza to, że energia sygnału jest w pełni absorbowana przez obciążenie, a nie odbijana z powrotem w stronę źródła. Takie dopasowanie falowe jest kluczowe w systemach telekomunikacyjnych, gdzie ma wpływ na jakość sygnału i efektywność przesyłu danych. W zastosowaniach, takich jak linie transmisyjne w systemach RF czy optycznych, przestrzeganie zasad dopasowania impedancji pozwala na zminimalizowanie strat sygnału oraz zredukowanie zakłóceń, co jest zgodne z najlepszymi praktykami w inżynierii komunikacyjnej. W standardach takich jak IEEE 802.3 czy w systemach telekomunikacyjnych, dopasowanie impedancji stanowi fundament efektywnej wymiany danych i zapewnienia integralności sygnału.
