Szczegółowe wyniki:

Pytanie 1

Którą metodę łączenia materiałów przedstawiono na rysunku?

A. Zgrzewanie.

B. Spawanie.

C. Klejenie.

D. Lutowanie.

Lutowanie jest procesem, który polega na łączeniu metali z wykorzystaniem dodatkowego materiału, zwanego lutem, o niższej temperaturze topnienia niż metale łączone. Na zdjęciu widoczne są przewody elektryczne, których połączenie zostało wykonane w tej technice. Lutowanie jest powszechnie stosowane w elektronice do łączenia elementów w obwodach elektronicznych, ponieważ zapewnia silne i trwałe połączenia. W praktyce lutowanie wykorzystuje się nie tylko w elektronice, ale również w wielu innych branżach, takich jak motoryzacja czy przemysł maszynowy. Standardy branżowe, takie jak IPC-A-610 dotyczące akceptowalności montażu elektronicznego, podkreślają znaczenie jakości połączeń lutowanych. Właściwe techniki lutowania, takie jak stosowanie odpowiednich lutów i technik grzewczych, są kluczowe dla zapewnienia niezawodności i bezpieczeństwa w aplikacjach. Ponadto, lutowanie może być stosowane do naprawy i konserwacji urządzeń, co czyni go niezwykle wartościową umiejętnością w wielu zawodach technicznych.

Pytanie 2

W przenośniku taśmowym zastosowano napęd mechatroniczny, którego schemat blokowy przedstawiono na rysunku. Który element umożliwiający programowe zmiany prędkości obrotowej silników napędowych oznaczono znakiem zapytania?

A. Prostownik sterowany.

B. Przemiennik częstotliwości.

C. Softstart.

D. Mostek typu H.

Wybór innych elementów, takich jak prostownik sterowany, mostek typu H lub softstart, wskazuje na pewne nieporozumienia dotyczące podstawowych zasad działania układów napędowych. Prostownik sterowany, mimo że jest istotnym komponentem w obwodach zasilających, służy do konwersji prądu przemiennego na prąd stały, co jest kluczowe w aplikacjach, gdzie wymagane jest zasilanie prądem stałym, ale nie ma on zdolności do regulacji prędkości obrotowej silników. Mostek typu H jest z kolei używany głównie do sterowania silnikami prądu stałego, umożliwiając zmianę kierunku obrotów, ale nie pozwala na płynne dostosowanie prędkości w oparciu o zmiany częstotliwości. Softstart, jako urządzenie łagodnego rozruchu, ma na celu ograniczenie szczytowego obciążenia prądu przy uruchamianiu silnika, jednak jego funkcjonalność nie obejmuje programowej zmiany prędkości w trakcie pracy. W kontekście zastosowań przemysłowych, wybór niewłaściwego komponentu do regulacji prędkości może prowadzić do nieoptymalnego działania systemu, zwiększonego zużycia energii oraz potencjalnych uszkodzeń sprzętu. Zrozumienie, jakie urządzenie jest odpowiednie w danym kontekście, jest kluczowe dla efektywności operacyjnej i żywotności systemu.

Pytanie 3

Przekładnie, które umożliwiają ruch posuwowy w tokarkach CNC, to

A. śrubowe toczne

B. cierne pośrednie

C. korbowe

D. jarzmowe

Odpowiedź 'śrubowe toczne' jest poprawna, ponieważ w tokarkach CNC ruch posuwowy, który jest kluczowy dla precyzyjnego wykonywania obróbki skrawaniem, jest realizowany za pomocą przekładni śrubowych tocznych. Te systemy wykorzystują śruby o dużym skoku, co pozwala na dokładne i płynne przesunięcie narzędzia skrawającego wzdłuż osi roboczej. Przekładnie te są preferowane w aplikacjach CNC, ponieważ zapewniają wysoką precyzję oraz powtarzalność, co jest zgodne z normami branżowymi dotyczącymi jakości obróbki. Na przykład, w przemyśle motoryzacyjnym, gdzie tolerancje wymiarowe są bardzo rygorystyczne, wykorzystanie przekładni śrubowych tocznych pozwala na osiągnięcie wymaganych parametrów przy zachowaniu efektywności produkcji. Warto również zauważyć, że systemy te są stosowane w wielu nowoczesnych maszynach, co czyni je standardem w branży obróbczej. W zakresie najlepszych praktyk, operatorzy powinni regularnie kontrolować stan tych przekładni, aby zapewnić ich długowieczność i niezawodność w pracy.

Pytanie 4

Na rysunku zamieszczono element, który zabezpiecza przed

A. gwałtownym wzrostem napięcia.

B. zwarciem i przeciążeniem.

C. zwarciem doziemnym.

D. chwilowym zanikiem napięcia.

Poprawna odpowiedź to zwarcie doziemne. Na zdjęciu przedstawiony jest wyłącznik różnicowoprądowy, który jest kluczowym elementem ochrony instalacji elektrycznych. Działa na zasadzie monitorowania prądu przepływającego przez obwód i wykrywania różnicy między prądem wchodzącym a wychodzącym. Gdy stwierdzi, że prąd wypływa do ziemi, co może być skutkiem zwarcia doziemnego, natychmiast odłącza zasilanie. Takie działanie jest niezbędne w celu ochrony osób przed porażeniem prądem oraz zapobiegania pożarom wywołanym przez awarie elektryczne. W kontekście standardów, wyłączniki różnicowoprądowe są zgodne z normą IEC 61008, która definiuje ich działanie i wymagania. W praktyce, ich zastosowanie jest powszechne w instalacjach domowych, obiektach użyteczności publicznej oraz w przemysłowych systemach elektrycznych, co znacząco zwiększa bezpieczeństwo użytkujących te instalacje.

Pytanie 5

Który symbol oznacza czujnik ultradźwiękowy?

A. B.

B. D.

C. C.

D. A.

Symbol przedstawiony przy odpowiedzi C reprezentuje czujnik ultradźwiękowy, który jest stosowany w wielu aplikacjach technicznych, zwłaszcza w automatyce oraz systemach pomiarowych. Czujniki ultradźwiękowe działają na zasadzie emisji fal dźwiękowych o wysokiej częstotliwości, które odbijają się od obiektów i wracają do sensora. Dzięki temu możliwe jest określenie odległości do obiektu oraz detekcja przeszkód. W praktyce wykorzystuje się je w robotyce do unikania kolizji oraz w systemach alarmowych do monitorowania przestrzeni. Istotnym standardem, który odnosi się do tego typu czujników, jest norma IEC 60947-5-2, definiująca wymagania dotyczące czujników zbliżeniowych. Wiedza na temat symboliki czujników jest kluczowa dla inżynierów i techników, aby prawidłowo interpretować schematy oraz dokumentację techniczną, co ma bezpośrednie przełożenie na skuteczność projektowania i utrzymania systemów automatyki.

Pytanie 6

Który rodzaj smaru powinien być regularnie uzupełniany w smarownicy pneumatycznej?

A. Proszek

B. Silikon

C. Pastę

D. Olej

Olej jest kluczowym środkiem smarnym w smarownicach pneumatycznych, ponieważ zapewnia niezbędne smarowanie ruchomych części oraz minimalizuje tarcie, co przekłada się na dłuższa żywotność urządzenia. W kontekście smarownic pneumatycznych, olej ułatwia również transport powietrza, co jest istotne dla efektywności działania systemu. W praktyce, regularne uzupełnianie oleju w smarownicach zapewnia optymalne warunki pracy, co jest zgodne z zaleceniami producentów urządzeń oraz normami branżowymi. Na przykład, w systemach pneumatycznych stosuje się oleje syntetyczne lub mineralne, które są dedykowane do konkretnego zastosowania, co zwiększa ich skuteczność oraz zmniejsza ryzyko awarii. Przy odpowiednim doborze oleju, można także poprawić efektywność energetyczną urządzeń, co jest istotne w kontekście oszczędności oraz zrównoważonego rozwoju.

Pytanie 7

W powyższym układzie stycznik K1 włącza się tylko wtedy, gdy przycisk S1 jest wciśnięty. Zwolnienie przycisku S1 nie wyłącza K1. Przyczyną błędnego działania układu jest

A. uszkodzony przycisk S1.

B. błędne podłączenie cewki stycznika K1.

C. błędne podłączenie styku zwiernego K1.

D. uszkodzony stycznik K1.

Wybór tej odpowiedzi pokazuje, że zrozumiałeś, jak ważne jest odpowiednie podłączenie styku zwiernego K1. To naprawdę kluczowa rzecz dla działania całego układu. Kiedy mówimy o styczniku K1, to pamiętaj, że musi być on wyposażony w styk podtrzymujący. Dzięki temu, nawet jak zwolnisz przycisk S1, układ nadal działa. Tak to działa: styk zwierny K1 powinien być połączony równolegle z przyciskiem S1, a to zapewnia, że w momencie wciśnięcia przycisku, cewka stycznika jest zasilana. Po zwolnieniu przycisku styk zwierny przejmuje kontrolę, więc cewka nadal jest zasilana. W automatyce to popularne rozwiązanie, które sprawia, że obwody działają niezawodnie. Oczywiście, w sytuacjach awaryjnych musimy też pamiętać o normach bezpieczeństwa i stosować odpowiednie elementy, żeby wszystko działało jak należy. Jak widzisz, zastosowanie tej koncepcji w praktyce naprawdę wpływa na stabilność i zminimalizowanie błędów.

Pytanie 8

Który miernik należy zastosować w układzie, którego schemat przedstawiono na ilustracji, w celu pomiaru napięcia metodą bezpośrednią?

A. Omomierz.

B. Watomierz.

C. Amperomierz.

D. Woltomierz.

Woltomierz jest kluczowym narzędziem w pomiarach elektrycznych, które umożliwia bezpośrednie określenie napięcia w obwodzie. Jego zastosowanie polega na podłączeniu do układu równolegle do elementu, którego napięcie chcemy zmierzyć. Dzięki temu woltomierz nie zakłóca pracy obwodu, co jest zgodne z zasadami pomiarów elektrycznych. Przykładowo, w praktyce inżynierskiej, woltomierz jest używany do sprawdzania napięcia w obwodach zasilających urządzenia, co pozwala na ocenę ich stanu funkcjonalności. Zgodnie z normami IEC, pomiar napięcia powinien być przeprowadzany z użyciem sprzętu odpowiedniego do wartości mierzonych oraz warunków pracy - woltomierze cyfrowe są w tym przypadku preferowane ze względu na ich dokładność i łatwość odczytu. Dodatkowo, woltomierze mogą mieć różne tryby pracy, co pozwala na pomiar zarówno napięcia stałego, jak i zmiennego, co czyni je wszechstronnym narzędziem inżynierskim.

Pytanie 9

Transformator specjalny działający w warunkach zbliżonych do zwarcia, do którego podłącza się przyrząd pomiarowy, nosi nazwę

A. transformator bezpieczeństwa

B. transformator do zmiany liczby faz

C. przekładnik napięciowy

D. przekładnik prądowy

Zarówno transformator bezpieczeństwa, jak i przekładnik napięciowy, posiadają swoje unikalne zastosowania, ale nie pełnią funkcji zbliżonej do przekładnika prądowego. Transformator bezpieczeństwa jest zaprojektowany w celu ograniczenia napięcia i ochrony systemów pomiarowych przed wysokimi wartościami napięcia, co sprawia, że nie może pracować w pełni obciążonym stanie zwarcia, jak to ma miejsce w przypadku przekładników prądowych. Jego zastosowanie głównie koncentruje się na zapewnieniu bezpieczeństwa ludzi oraz urządzeń w obwodach elektrycznych. Z kolei przekładnik napięciowy działa na zasadzie przekształcania wysokiego napięcia na niskie w celu pomiaru napięcia w obwodach. Oba te urządzenia są używane w systemach pomiarowych, ale ich struktura i funkcjonalność są inne. Zastosowanie transformatorów do zmiany liczby faz dotyczy innego aspektu konwersji energii elektrycznej i nie ma zastosowania w kontekście pomiarów prądowych. Wybór niewłaściwego urządzenia do określonego pomiaru często wynika z braku zrozumienia różnic między tymi urządzeniami, co może prowadzić do poważnych błędów w analizie działania systemu. W praktyce ważne jest, aby dokładnie rozumieć zastosowania różnych typów transformatorów i przekładników, aby odpowiednio je wykorzystać w projektach elektrycznych oraz zapewnić bezpieczeństwo i efektywność operacji.

Pytanie 10

Określ, na podstawie schematu elektropneumatycznego, jak zachowa się układ po zadziałaniu czujnika 1B2.

A. Tłoczysko siłownika 1A1 zostanie natychmiast wysunięte.

B. Zostanie włączone działanie przekaźnika KT3.

C. Zostanie wyłączone działanie przekaźnika KT3.

D. Tłoczysko siłownika 1A1 zostanie natychmiast wsunięte.

Po zadziałaniu czujnika 1B2, na podstawie schematu elektropneumatycznego, obwód elektryczny z przekaźnikiem KT3 zamyka się, co skutkuje jego aktywacją. Czujnik 1B2, będący elementem wykrywającym, uruchamia przepływ prądu do cewki przekaźnika, co prowadzi do włączenia jego działania. W praktyce, przekaźniki są kluczowymi elementami w automatyce przemysłowej, gdyż umożliwiają zdalne sterowanie różnymi układami pneumatycznymi i elektrycznymi. Włączenie KT3 jest istotne, gdyż umożliwia dalsze operacje, takie jak uruchomienie siłowników lub innych urządzeń w systemie. W kontekście standardów, zgodność z normami IEC 60204-1 dotyczącymi bezpieczeństwa w urządzeniach elektrycznych zapewnia, że elementy takie jak przekaźniki są wykorzystywane zgodnie z wymaganiami bezpieczeństwa, co podkreśla ich rolę w niezawodnych i bezpiecznych systemach automatyki.

Pytanie 11

Charakterystykę I = f(U) diody półprzewodnikowej można uzyskać za pomocą oscyloskopu dwukanałowego w trybie

A. AC

B. DC

C. X/T

D. X/Y

Użycie trybu AC do analizy charakterystyki prądowo-napięciowej diody półprzewodnikowej jest niewłaściwe, ponieważ ten tryb oscyloskopu służy przede wszystkim do analizy sygnałów zmiennych. W trybie AC oscyloskop nie wyświetla sygnałów stałych, co ogranicza możliwość monitorowania prądów i napięć w nieliniowych elementach, takich jak diody, które wymagają analizy w pełnym zakresie napięć. Z kolei tryb DC pozwala na obserwację sygnałów stałych, ale nie umożliwia jednoczesnego przedstawienia prądu i napięcia na jednym wykresie, co jest kluczowe do zrozumienia charakterystyki diody. Opcja X/T również nie jest odpowiednia, gdyż ten tryb jest używany do analizy sygnałów czasowych, a nie do porównania dwóch zmiennych, jak w przypadku prądu i napięcia. Typowym błędem przy wyborze trybu oscyloskopu jest założenie, że wystarczy wybrać jakikolwiek tryb do analizy, nie biorąc pod uwagę specyfiki badanego elementu. Aby skutecznie analizować nieliniowe charakterystyki, konieczne jest zrozumienie, że odpowiedni tryb X/Y dostarcza najbardziej wartościowych informacji, które są niezbędne dla właściwej interpretacji wyników oraz projektowania układów elektronicznych.

Pytanie 12

Podczas użytkowania urządzenia laserowego do obróbki metali, ryzyko dla zdrowia pracownika może wynikać między innymi z

A. zanieczyszczenia pyłem wdychanego powietrza

B. odprysków cząsteczek metalu

C. zanieczyszczenia powietrza wdychanego oparami metalu

D. hałasu generowanego w trakcie obróbki

Odpowiedź wskazująca na zanieczyszczenia wdychanego powietrza oparami metalu jest poprawna, ponieważ w czasie eksploatacji urządzenia laserowego do cięcia metali, proces cięcia generuje wysokotemperaturowe opary metali, które mogą być szkodliwe dla zdrowia pracowników. Opary te mogą prowadzić do poważnych problemów zdrowotnych, w tym chorób układu oddechowego i neurologicznych. Właściwe zarządzanie jakością powietrza w miejscu pracy jest kluczowe i powinno obejmować stosowanie odpowiednich systemów wentylacyjnych oraz filtrów, które redukują stężenie tych szkodliwych substancji. Przykładem dobrych praktyk w tej dziedzinie jest wdrażanie technik ochrony zdrowia, takich jak regularne monitorowanie jakości powietrza, szkolenia dla pracowników oraz stosowanie środków ochrony osobistej, takich jak maski filtracyjne. Zgodnie z normami ISO 45001, organizacje powinny dążyć do minimalizacji ryzyka związanego z ekspozycją na szkodliwe substancje, co przekłada się na bezpieczeństwo i zdrowie pracowników na stanowiskach związanych z obróbką metali.

Pytanie 13

Pasek zębaty przenosi moc pomiędzy kołami pasowymi. W trakcie rutynowej inspekcji paska należy ocenić jego poziom zużycia oraz

A. temperaturę.

B. bicie osiowe.

C. stan napięcia.

D. nawilżenie.

Sprawdzanie stanu napięcia paska zębatego jest kluczowym etapem w jego konserwacji, ponieważ niewłaściwe napięcie może prowadzić do przedwczesnego zużycia lub uszkodzeń zarówno paska, jak i kół pasowych. Odpowiednie napięcie zapewnia właściwe przenoszenie napędu, co jest niezbędne dla efektywnego działania całego systemu. Przykładem dobrych praktyk jest stosowanie narzędzi do pomiaru napięcia, które mogą pomóc w ocenie, czy pasek jest odpowiednio napięty, zgodnie z zaleceniami producenta. Niedostateczne napięcie może skutkować ślizganiem się paska, natomiast zbyt duże napięcie może prowadzić do uszkodzenia łożysk lub nadmiernego zużycia paska. W przemyśle stosuje się także standardy, takie jak normy ISO, które definiują procesy konserwacji i inspekcji elementów napędowych, w tym pasków zębatych, aby zapewnić ich niezawodność i długotrwałe użytkowanie. Regularne inspekcje i dostosowywanie napięcia to kluczowe działania, które mogą znacząco wpłynąć na wydajność maszyny oraz zredukować ryzyko awarii.

Pytanie 14

W jaki sposób można zamocować przedstawiony na rysunku stycznik?

A. Wyłącznie za pomocą wkrętów.

B. Na uchwycie montażowym lub na zatrzask na szynie TH.

C. Na zatrzask na szynie TH lub za pomocą wkrętów.

D. Wyłącznie na uchwycie montażowym na szynie TH.

Wybór odpowiedzi, która ogranicza montaż stycznika wyłącznie do uchwytu montażowego na szynie TH, jest nieprawidłowy, ponieważ nie uwzględnia jednej z najczęściej stosowanych metod montażu, która to jest montaż na zatrzask. Ograniczenie się do jednego sposobu montażu wprowadza w błąd, gdyż wiele styczników jest zaprojektowanych tak, aby mogły być przymocowane zarówno na szynie, jak i poprzez wkręty. W obliczu różnorodności konstrukcji styczników, kluczowe jest zrozumienie, że producenci często oferują kilka opcji montażu, co pozwala dostosować instalację do specyficznych warunków pracy. Odpowiedzi sugerujące wyłącznie montaż za pomocą wkrętów również są błędne, gdyż nie uwzględniają one korzyści płynących z montażu na zatrzask. W praktyce, wybór metody montażu powinien być dostosowany do warunków instalacji, w tym do wymagań dotyczących bezpieczeństwa oraz łatwości serwisowania. Zrozumienie tych aspektów jest kluczowe dla każdego technika czy inżyniera, by mogli oni podejmować świadome decyzje w zakresie montażu i użytkowania styczników w rozdzielnicach elektrycznych.

Pytanie 15

Jaką funkcję pełnią diody Zenera w elektronice?

A. Prostują napięcie

B. Modulują częstotliwość

C. Stabilizują napięcie

D. Ograniczają prąd

Odpowiedzi dotyczące ograniczania prądu, modulacji częstotliwości i prostowania napięcia są nieprawidłowe w kontekście roli, jaką pełnią diody Zenera w układach elektronicznych. Ograniczanie prądu to funkcja diod szeregowych lub oporników, które są wykorzystywane do kontrolowania przepływu prądu w obwodzie. Diody Zenera, w przeciwieństwie do tych elementów, nie są zaprojektowane do ograniczania prądu, lecz do stabilizacji napięcia. Niepoprawne jest również twierdzenie, że diody Zenera modulują częstotliwość. Modulacja częstotliwości to proces zmieniający częstotliwość sygnału, co jest domeną specjalistycznych układów, takich jak modulatory, a nie diod Zenera. Ostatnim błędnym stwierdzeniem jest prostowanie napięcia. Prostowanie, które polega na przekształceniu prądu zmiennego na stały, realizowane jest zazwyczaj za pomocą prostowników, a nie diod Zenera. Typowe błędy myślowe, które prowadzą do tych nieprawidłowych wniosków, wynikają często z niepełnego zrozumienia podstawowych funkcji różnych typów diod. Wiedza na temat zastosowań diod jest kluczowa w projektowaniu układów elektronicznych, a ich niewłaściwe użycie może prowadzić do nieefektywnych i awaryjnych konstrukcji. Dlatego ważne jest, aby odpowiednio dobierać elementy elektroniczne zgodnie z ich funkcjami oraz charakterystyką, co jest fundamentem dobrych praktyk inżynieryjnych.

Pytanie 16

Jakie z czynności związanych z wymianą oleju oraz filtrów w zasilaczu hydraulicznym powinno być zrealizowane jako ostatnie?

A. Zamienić uszczelkę między zbiornikiem a pokrywą oraz wymienić wkłady filtrujące, a później połączyć zbiornik z pokrywą, przestrzegając zalecanej siły dokręcania

B. Wlać olej do właściwego poziomu i włączyć zasilanie, aby umożliwić samoczynne odpowietrzenie

C. Odłączyć wszystkie obwody, wyłączyć zasilanie, odkręcić śrubę odpowietrzającą lub wyjąć korek wlewowy i lekko przechylając zasilacz zlać olej

D. Odkręcić śruby mocujące pokrywę do zbiornika, zdjąć pokrywę, dokładnie oczyścić i przepłukać zbiornik

Właściwy przebieg czynności przy wymianie oleju i filtrów w zasilaczu hydraulicznym powinien kończyć się wlaniem nowego oleju do odpowiedniego poziomu i włączeniem zasilania. Jest to kluczowy etap, ponieważ zapewnia prawidłowe funkcjonowanie systemu hydraulicznego. Po napełnieniu zbiornika olejem, należy uruchomić zasilacz, co pozwala na samoczynne odpowietrzenie układu. W praktyce, odpowietrzanie jest istotne, ponieważ usunięcie powietrza z układu hydraulicznego zapobiega powstawaniu kawitacji, a tym samym zwiększa efektywność i żywotność urządzeń. Zgodnie z wytycznymi producentów zasilaczy hydraulicznych, tego rodzaju czynności powinny być zawsze wykonywane według ścisłych norm, aby zapewnić bezpieczeństwo i niezawodność systemu. Na przykład, jeżeli w systemie pozostało powietrze, może to prowadzić do nieprawidłowego działania siłowników, co negatywnie wpływa na dokładność operacji hydraulicznych. Zatem, kluczowe znaczenie ma również monitorowanie poziomu oleju oraz regularne sprawdzanie stanu filtrów, co jest zgodne z praktykami zarządzania konserwacją w branży hydraulicznej.

Pytanie 17

W układzie przedstawionym na schemacie zawór zasadniczy jest sterowany

A. elektrycznie.

B. pneumatycznie przez spadek ciśnienia.

C. pneumatycznie przez wzrost ciśnienia.

D. siłą mięśni.

Zawór zasadniczy w układzie pneumatycznym działa na zasadzie wzrostu ciśnienia. To ważny element, bo kiedy ciśnienie w linii sterującej rośnie, to przesuwa elementy zaworu pomocniczego i zmienia stan zaworu zasadniczego. Taki sposób sterowania jest często stosowany w automatyce i inżynierii pneumatycznej, bo pozwala na skuteczne zarządzanie przepływem. Na przykład w przemyśle, gdzie automatyzacja działa sprawnie dzięki pneumatycznemu sterowaniu zaworami. To umożliwia szybkie i bezproblemowe procesy technologiczne. Warto też wspomnieć, że wiele inżynieryjnych aplikacji korzysta z zaworów regulujących ciśnienie, co zwiększa ich wszechstronność i funkcjonalność.

Pytanie 18

Którym wtykiem powinien być zakończony kabel komunikacyjny do sterownika przedstawionego na rysunku?

A. PS-2

B. DE-9

C. RJ-45

D. DB-25

Odpowiedź RJ-45 jest poprawna, ponieważ złącze to jest standardem stosowanym w komunikacji sieciowej, w tym w połączeniach Ethernet. W analizowanym zdjęciu sterownika widać port, który wizualnie przypomina złącze RJ-45, co wskazuje na jego przeznaczenie do komunikacji w sieci komputerowej. Złącze to obsługuje 8-pinowe połączenia, co pozwala na przesyłanie danych z odpowiednią szybkością i stabilnością. W kontekście przemysłowym, RJ-45 jest powszechnie wykorzystywane w różnych zastosowaniach, takich jak automatyzacja procesów, monitoring czy integracja z systemami SCADA. Używanie RJ-45 w sterownikach przemysłowych jest zgodne z normami, co zapewnia interoperacyjność sprzętu i oprogramowania, a także ułatwia serwisowanie i modernizację systemów. Dodatkowo, złącze RJ-45 jest znane z łatwości montażu oraz dostępności, co czyni je preferowanym wyborem w wielu aplikacjach. Zrozumienie zastosowania złącza RJ-45 jest kluczowe dla efektywnego projektowania i wdrażania systemów komunikacyjnych.

Pytanie 19

Do pomiaru której wielkości charakteryzującej drgania ustawiono miernik przedstawiony na rysunku?

A. Przesunięcia.

B. Przyspieszenia.

C. Prędkości.

D. Częstotliwości.

Miernik drgań AS63B, który został przedstawiony na zdjęciu, jest specjalistycznym narzędziem służącym do pomiaru przyspieszenia drgań. Mierniki tego typu są powszechnie stosowane w inżynierii do monitorowania stanu maszyn i urządzeń, gdzie drgania mogą prowadzić do uszkodzeń lub nieprawidłowego działania. Przyspieszenie drgań, mierzone w jednostkach m/s², jest kluczowe dla oceny dynamiki obiektów, ponieważ pozwala na identyfikację problemów zanim przerodzą się one w poważniejsze awarie. W praktyce, regularne pomiary przyspieszenia drgań pomagają w planowaniu działań serwisowych, a także w optymalizacji wydajności procesów produkcyjnych. W przemyśle, zwłaszcza w obszarze utrzymania ruchu, monitorowanie drgań jest częścią strategii prewencyjnego utrzymania, co pozwala na zwiększenie niezawodności sprzętu i zmniejszenie przestojów.

Pytanie 20

Umieszczony na rysunku zapis w metodzie Grafcet oznacza otwarcie zaworu 1V1

N	Otworzyć zawór 1V1

A. impulsowo.

B. bez zapamiętania.

C. warunkowo.

D. z zapamiętaniem.

Zapis w metodzie Grafcet z literą "N" oznacza działanie "bez zapamiętania", co jest kluczowym pojęciem w automatyzacji procesów. W praktyce oznacza to, że otwarcie zaworu 1V1 następuje natychmiastowo w momencie wystąpienia warunku aktywującego, bez konieczności utrzymywania stanu po wykonaniu akcji. Działania bez zapamiętania są często wykorzystywane w prostych układach sterujących, gdzie istotne jest szybkie reagowanie na zmiany sygnałów. Przykładem może być system nawadniania, gdzie nawadnianie włącza się tylko na czas, gdy wilgotność gleby jest poniżej określonego poziomu. W standardach branżowych, takich jak IEC 61131 dotyczących programowania PLC, koncepcje bez zapamiętania są kluczowe w projektowaniu efektywnych i responsywnych systemów automatyki. Wiedza na temat różnych typów działań w Grafcet ułatwia projektowanie złożonych systemów i zapewnia lepsze zarządzanie procesami przemysłowymi.

Pytanie 21

Demontaż przekładni pasowej zaczyna się od

A. zdemontowania koła pasowego o większej średnicy

B. demontażu wałów

C. zdemontowania koła pasowego o mniejszej średnicy

D. poluzowania naciągu pasów

Poluzowanie naciągu pasów jest kluczowym krokiem w demontażu przekładni pasowych, ponieważ pozwala na swobodne odłączenie elementów układu. W praktyce, zanim przystąpimy do demontażu, ważne jest, aby zminimalizować napięcie w pasach, co zapewnia łatwe usunięcie kół pasowych, zarówno większych, jak i mniejszych. Podczas pracy z przekładniami pasowymi, zgodnie z normami branżowymi, należy zawsze rozpoczynać demontaż od poluzowania naciągu, aby uniknąć uszkodzeń komponentów oraz zapewnić bezpieczeństwo. Przykładowo, w wielu zakładach przemysłowych, przed demontażem przekładni, technicy wykonują inspekcję stanu pasów oraz kół pasowych, aby upewnić się, że nie ma widocznych uszkodzeń. Taki proces pozwala na uniknięcie niepotrzebnych kosztów związanych z wymianą uszkodzonych elementów, a także przyspiesza proces konserwacji maszyn. Dlatego, poluzowanie naciągu pasów jest nie tylko procedurą techniczną, ale także praktycznym podejściem do zarządzania zasobami w zakładzie.

Pytanie 22

Aby możliwa była prawidłowa praca pompy membranowej przedstawionej na rysunku do zasilania, należy zastosować

A. sprężarkę ze zbiornikiem na sprężone powietrze.

B. przemiennik częstotliwości.

C. zasilacz hydrauliczny.

D. zasilacz elektryczny napięcia stałego.

Sprężarka ze zbiornikiem na sprężone powietrze to mega ważny element w pracy pompy membranowej. Działa to tak, że pompy pneumatyczne potrzebują sprężonego powietrza do ruchu membrany. Dzięki temu powietrzu, które dostarczane jest w odpowiednich ilościach i ciśnieniu, pompa może fajnie transportować różne ciecze czy gazy. Często takie pompy spotykamy w branży chemicznej, farmaceutycznej albo w systemach odwadniania, gdzie precyzyjne dawkowanie jest kluczowe. Sprężarka z zbiornikiem zapewnia stabilne ciśnienie powietrza, co jest mega istotne, żeby pompa działała ciągle i nie miała problemów z wahaniami ciśnienia, bo to może prowadzić do uszkodzenia. Jak dobrze dobierzemy sprężarkę do konkretnej aplikacji, to naprawdę możemy zwiększyć efektywność i żywotność pompy membranowej, co jest zgodne z tym, co jest w branży najlepszego.

Pytanie 23

W barach są skalowane

A. wiskozymetry

B. przepływomierze

C. manometry

D. prędkościomierze

Manometry to urządzenia pomiarowe, które służą do określania ciśnienia w różnych systemach. W kontekście barów, manometry są szczególnie ważne w kontrolowaniu ciśnienia gazów i cieczy, co jest kluczowe w wielu procesach przemysłowych oraz w instalacjach hydraulicznych i pneumatycznych. Przykładowo, w przemyśle gazowym manometry umożliwiają monitorowanie ciśnienia w zbiornikach, co jest niezbędne dla zapewnienia bezpieczeństwa i efektywności systemu. W praktyce, manometry są również używane w medycynie, na przykład do pomiaru ciśnienia krwi, co ilustruje ich wszechstronność. Standardy branżowe, takie jak ISO 5171, określają parametry, które manometry muszą spełniać, aby zapewnić wiarygodność i dokładność pomiarów. Ponadto, manometry różnią się rodzajem zastosowanego medium, mogą być stosowane w warunkach wysokotemperaturowych lub w środowiskach agresywnych chemicznie, co dodatkowo podkreśla ich znaczenie w szerokiej gamie aplikacji.

Pytanie 24

Aby uzyskać precyzyjny pomiar natężenia prądu elektrycznego w systemach mechatronicznych, należy zastosować amperomierz

A. z rezystancją wewnętrzną o dowolnej wielkości, ponieważ nie wpływa ona na rezultaty pomiaru

B. z jak najmniejszą rezystancją wewnętrzną

C. z jak największą rezystancją wewnętrzną

D. z rezystancją wewnętrzną równą rezystancji obciążenia

Wybór amperomierza z rezystancją wewnętrzną równą rezystancji odbiornika jest mylny, ponieważ takie podejście prowadzi do sytuacji, w której amperomierz nie będzie w stanie dokładnie odzwierciedlić rzeczywistego natężenia prądu płynącego przez odbiornik. W rzeczywistości, jeśli rezystancja wewnętrzna amperomierza jest porównywalna z rezystancją odbiornika, to znaczna część prądu popłynie przez amperomierz, co zniekształci pomiar. Kolejnym błędem jest przekonanie, że rezystancja wewnętrzna amperomierza może być dowolna i nie wpływa na wynik pomiaru. Tego typu myślenie nie uwzględnia fundamentalnego faktu, że przyrządy pomiarowe zawsze wpływają na badany obwód. Zastosowanie amperomierza z dużą rezystancją wewnętrzną w obwodzie o niskiej impedancji spowoduje, że pomiar będzie znacząco zaniżony, a wyniki staną się nieprzydatne. Przykładem mogą być układy zasilające silniki elektryczne, gdzie niewłaściwy dobór amperomierza może prowadzić do nieprawidłowej analizy stanu pracy silnika, a w konsekwencji do jego uszkodzenia. W praktyce, aby uniknąć takich problemów, należy kierować się zasadą, że amperomierze powinny być projektowane z jak najmniejszą rezystancją wewnętrzną, co zapewnia ich prawidłowe działanie i wiarygodność wyników.

Pytanie 25

Jaką rezystancję ma świecąca żarówka, której napięcie nominalne wynosi 230 V, a moc to 100 W?

A. 23 k?

B. 529 ?

C. 460 ?

D. 2,3 ?

Wynik 2,3 Ω to zdecydowanie za mało dla żarówki przy zadanym napięciu i mocy. To sugeruje, że żarówka by przewodziła ogromne prądy, co byłoby niebezpieczne. A 23 kΩ? No, to już za dużo, bo sugeruje, że żarówka w ogóle nie przewodzi prądu, co mija się z rzeczywistością. 460 Ω mogłoby być efektem złych obliczeń dotyczących mocy lub napięcia, ale to też nie pasuje do praktycznych zastosowań. W obliczeniach rezystancji trzeba brać pod uwagę zarówno napięcie, jak i moc, inaczej możemy dojść do błędnych konkluzji. Najczęstsze pomyłki to na przykład mylenie jednostek czy błędne przekształcanie wzorów. W projektowaniu obwodów niezwykle istotne jest, żeby dobrze rozumieć rezystancję komponentów, bo ma to wpływ na ich dobór, a przez to na wydajność i bezpieczeństwo całego systemu elektrycznego.

Pytanie 26

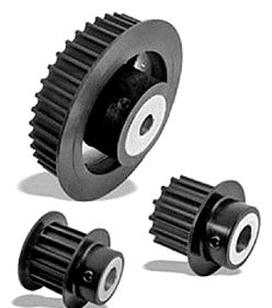

W urządzeniu mechatronicznym zastosowano przekładnię zbudowaną z kół przedstawionych na rysunku.
Który pasek napędowy należy zastosować w tej przekładni?

A. Wielorowkowy.

B. Zębaty.

C. Wieloklinowy.

D. Klinowy.

Zastosowanie pasa zębatego w przekładni zbudowanej z kół zębatych jest kluczowe dla zapewnienia efektywnego i precyzyjnego przenoszenia napędu. Paski zębate posiadają zęby, które współpracują z odpowiednimi rowkami w kołach zębatych, co eliminuje ryzyko poślizgu i zapewnia stabilność działania. Dzięki temu, napęd jest przenoszony z wysoką dokładnością, co jest istotne w wielu aplikacjach mechanicznych, takich jak w systemach automatyki przemysłowej czy w precyzyjnych maszynach CNC. Prawidłowy dobór pasa wpływa również na żywotność całego układu, zmniejszając zużycie elementów roboczych. Paski zębate są również stosowane w kontekście norm ISO związanych z jakością i wydajnością mechanizmów napędowych, co czyni je standardowym rozwiązaniem w branży mechatronicznej, gdzie niezawodność i precyzja są kluczowe.

Pytanie 27

Taśmociąg, który jest napędzany trójfazowym silnikiem indukcyjnym, porusza się w kierunku przeciwnym do oczekiwanego. Co może być tego przyczyną?

A. przerwą w jednej z faz.

B. błędną sekwencją faz.

C. zwarciem dwóch faz.

D. zwarciem jednej fazy z obudową.

Kolejność faz w trójfazowym silniku indukcyjnym to naprawdę istotna sprawa, bo ma duży wpływ na to, w którą stronę silnik się obraca. Te silniki działają dzięki wirującemu polu magnetycznemu, które powstaje właśnie przez różnice między fazami w przewodach. Kiedy zamieniasz miejscami fazy A, B i C, pole zmienia kierunek, no i silnik obraca się w drugą stronę. To ma znaczenie w wielu miejscach, jak na przykład przy taśmociągach w fabrykach, gdzie wszystko musi działać jak należy, żeby nie tracić czasu. Jak już coś nie gra z podłączeniem, to można szybko sprawdzić sytuację z miernikiem fazowym, który pokaże, jak to wygląda. Dlatego warto przestrzegać zasad przy podłączaniu silników, bo to ważne dla ich działania i bezpieczeństwa. Bez tego, mogą się pojawić poważne problemy.

Pytanie 28

Do połączeń spoczynkowych trwałych nie wlicza się

A. kołkowania

B. nitowania

C. klejenia

D. spawania

Kołkowanie to technika łączenia elementów, która nie tworzy połączeń spoczynkowych nierozłącznych. W przeciwieństwie do spawania, klejenia czy nitowania, kołkowanie polega na wprowadzeniu kołków w otwory w elementach, co pozwala na ich łatwe zdemontowanie. To podejście jest często stosowane w konstrukcjach, gdzie wymagana jest możliwość demontażu w przyszłości, jak na przykład w budownictwie modułowym. W praktyce oznacza to, że kołkowane połączenia mogą być używane w miejscach, gdzie zachodzi potrzeba konserwacji lub wymiany komponentów bez konieczności uszkadzania całej struktury. Zgodnie z normami ISO oraz PN, kołkowanie odbywa się z zachowaniem odpowiednich tolerancji wymiarowych i materiałowych, co zapewnia ich niezawodność i bezpieczeństwo. Warto również zauważyć, że kołkowanie jest jedną z metod stosowanych w różnych branżach, w tym w motoryzacji i konstrukcjach stalowych, gdzie elastyczność w montażu jest kluczowa.

Pytanie 29

W instalacjach niskonapięciowych (systemach TN) jako elementy zabezpieczające mogą być wykorzystywane

A. izolatory długiej osi

B. dławiki blokujące

C. wyłączniki montażowe

D. wyłączniki różnicowoprądowe

Wyłączniki różnicowoprądowe, znane także jako RCD (Residual Current Devices), odgrywają kluczową rolę w systemach niskiego napięcia, zwłaszcza w układach TN. Ich głównym zadaniem jest ochrona ludzi przed porażeniem prądem elektrycznym oraz zapobieganie pożarom, które mogą być spowodowane upływem prądu do ziemi. Działają na zasadzie wykrywania różnicy prądów między przewodami fazowymi a neutralnym. W przypadku wykrycia takiej różnicy, wyłącznik natychmiast odłącza zasilanie, co może uratować życie w sytuacji zagrożenia. W praktyce, wyłączniki różnicowoprądowe są stosowane w domach, biurach i obiektach przemysłowych, gdzie istnieje ryzyko kontaktu z wodą lub innymi czynnikami, które mogą zwiększyć ryzyko porażenia prądem. Standardy takie jak PN-EN 61008 i PN-EN 61009 określają wymagania dotyczące tych urządzeń, co sprawia, że ich stosowanie jest nie tylko zalecane, ale często obowiązkowe w nowych instalacjach elektrycznych. Ponadto, regularne testowanie wyłączników różnicowoprądowych jest niezbędne dla zapewnienia ich prawidłowego funkcjonowania.

Pytanie 30

Jakie przyrządy pomiarowe powinno się wykorzystać do określenia mocy konsumowanej przez elektryczną nagrzewnicę z wentylatorem?

A. Termometr i oscyloskop

B. Mostek RLC oraz termometr

C. Omomierz i amperomierz

D. Amperomierz oraz woltomierz

Wybór przyrządów pomiarowych, takich jak mostek RLC i termometr, omomierz i amperomierz, czy termometr i oscyloskop, wskazuje na kilka nieporozumień dotyczących zasad pomiaru mocy elektrycznej. Mostek RLC jest urządzeniem stosowanym głównie do badania obwodów rezonansowych, nie jest zatem odpowiedni do pomiaru mocy. Termometr, mimo że może być użyteczny do oceny temperatury nagrzewnicy, nie ma zastosowania w bezpośrednim pomiarze mocy elektrycznej. Omomierz natomiast służy do pomiaru oporu elektrycznego i nie dostarcza informacji o prądzie ani napięciu, przez co nie można na jego podstawie obliczyć mocy. Oscyloskop z kolei to narzędzie do analizy sygnałów elektrycznych w czasie rzeczywistym, ale nie jest przeznaczony do bezpośredniego pomiaru mocy. Takie nieporozumienia mogą wynikać z braku znajomości podstawowych zasad elektrotechniki. W praktyce do pomiaru mocy zawsze należy używać amperomierza i woltomierza, aby uzyskać dokładne i rzetelne wyniki. Zastosowanie niewłaściwych przyrządów pomiarowych może prowadzić do błędów w ocenie wydajności energetycznej urządzeń, co jest szczególnie istotne w kontekście efektywności energetycznej i bezpieczeństwa użytkowania urządzeń elektrycznych.

Pytanie 31

Prawidłowa kolejność dokręcania śrub lub nakrętek części przedstawionej na rysunku jest następująca:

A. 3,5,2,1,4

B. 1,5,4,3,2

C. 2,4,1,3,5

D. 1,2,3,4,5

Prawidłowa odpowiedź 2,4,1,3,5 opiera się na dobrze udokumentowanej metodzie dokręcania, która zapewnia równomierne rozłożenie siły na połączeniach. W przypadku części maszynowych, szczególnie tych, które są narażone na duże obciążenia, istotne jest unikanie nierównomiernego docisku, który może prowadzić do deformacji komponentów lub ich uszkodzenia. Zastosowanie kolejności krzyżowej, jak w przypadku tej odpowiedzi, pozwala na systematyczne dokręcanie, co z kolei minimalizuje ryzyko naprężeń w materiałach. W praktyce, wiele producentów sprzętu i maszyn, takich jak automotive czy przemysł lotniczy, stosuje podobne zasady w swoich manualach serwisowych. Dobrze jest także pamiętać, że w przypadku dokręcania śrub, kluczowe jest użycie odpowiedniego momentu dokręcania, co również jest uwzględnione w standardzie ISO 6789. W ten sposób, przestrzegając tych zasad, możemy zapewnić długotrwałe i stabilne połączenia w złożonych układach mechanicznych.

Pytanie 32

Ile wynosi wartość natężenia prądu znamionowego toru głównego wyłącznika różnicowoprądowego przedstawionego na rysunku?

A. 30 mA

B. 800 A

C. 63 A

D. 400 V

Odpowiedź 63 A jest poprawna, ponieważ na zdjęciu wyłącznika różnicowoprądowego znajduje się oznaczenie "63 A IΔn 30mA". Oznaczenie to wskazuje, że natężenie prądu znamionowego toru głównego wynosi 63 A, co jest istotne dla prawidłowego doboru wyłączników w instalacjach elektrycznych. Wyłączniki różnicowoprądowe są kluczowe w ochronie przed porażeniem prądem elektrycznym oraz w zapobieganiu pożarom spowodowanym zwarciami. Stosując wyłącznik o odpowiednich parametrach znamionowych, zapewniamy bezpieczeństwo użytkowników oraz zgodność z normami i przepisami, takimi jak PN-EN 61008. W kontekście praktycznym, wyłączniki o natężeniu 63 A są często stosowane w dużych instalacjach przemysłowych oraz w budynkach mieszkalnych z większym zapotrzebowaniem na energię elektryczną. Zastosowanie wyłącznika o niewłaściwych parametrach może prowadzić do awarii systemu ochrony, co podnosi ryzyko wystąpienia awarii elektrycznej.

Pytanie 33

Zaświecenie której lampki sygnalizacyjnej informuje o niebezpieczeństwie?

A. A.

B. C.

C. B.

D. D.

Czerwona lampka sygnalizacyjna, oznaczona jako D, jest kluczowym elementem w systemach bezpieczeństwa i sygnalizacji. Jej zastosowanie jako wskaźnika niebezpieczeństwa jest powszechnie akceptowane w wielu branżach, w tym w transporcie drogowym, kolejowym oraz w przemyśle. Czerwona barwa jest międzynarodowym symbolem ostrzeżenia, co oznacza, że użytkownicy mogą z łatwością rozpoznać, że zbliża się niebezpieczeństwo. Na przykład, w kontekście ruchu drogowego, czerwona sygnalizacja świetlna nakazuje zatrzymanie się, co ma na celu zapobieganie wypadkom. W przemyśle, czerwone lampki są używane w maszynach i urządzeniach, aby zasygnalizować awarię lub inny stan krytyczny. Przestrzeganie zasad sygnalizacji świetlnej jest kluczowe dla zapewnienia bezpieczeństwa, dlatego organizacje, takie jak Międzynarodowa Organizacja Normalizacyjna (ISO), opracowują standardy dotyczące użycia kolorów w sygnalizacjach. W praktyce, znajomość i rozumienie tych sygnałów może uratować życie oraz zmniejszyć ryzyko wypadków.

Pytanie 34

Łożysko ślizgowe typu zegarowego przedstawia rysunek

A. B.

B. C.

C. A.

D. D.

Wybór błędnej opcji, w tym przypadku, może wynikać z niepełnego zrozumienia zasad działania łożysk ślizgowych. Łożysko ślizgowe typu zegarowego charakteryzuje się specyficzną geometrią, która umożliwia przenoszenie obciążeń w sposób efektywny. Niewłaściwe odpowiedzi mogą wskazywać na mylne przekonanie, że inne typy łożysk, takie jak łożyska kulkowe czy walcowe, są odpowiednie w tym kontekście. Należy pamiętać, że łożyska kulkowe działają na innej zasadzie – wykorzystują kule do redukcji tarcia, co skutkuje innymi właściwościami i zastosowaniami. W przypadku łożysk ślizgowych, kluczowe jest, aby oba elementy – wał i łożysko – miały odpowiednie kształty, co pozwala na prawidłowe rozłożenie siły oraz minimalizację tarcia. Ponadto, błędne odpowiedzi często wynikają z nieznajomości terminologii technicznej oraz podstawowych zasad mechaniki. Ważne jest, aby w analizie takich zagadnień zwracać uwagę na różnice w konstrukcji i działaniu poszczególnych typów łożysk, co może pomóc w lepszym zrozumieniu ich zastosowań w przemyśle. Rzetelna wiedza na ten temat jest kluczowa dla inżynierów oraz techników pracujących w różnych dziedzinach, gdzie łożyska odgrywają fundamentalną rolę w zapewnieniu sprawności ruchu mechanicznego.

Pytanie 35

Na tłok siłownika pneumatycznego jednostronnego działania o powierzchni $ A $ działa sprężone powietrze o ciśnieniu $ p $. Siła $ F $ działająca na tłok jest równa
Stopka z obrazu: www.EgzaminZawodowy.info

A. $ F = p \cdot A $

B. $ F = 2 \cdot p \cdot A $

C. $ F = \frac{A}{p} $

D. $ F = \frac{p}{A} $

W siłowniku pneumatycznym podstawowa zależność wynika bezpośrednio z definicji ciśnienia: $p=\frac{F}{A}$, więc po przekształceniu otrzymujemy $F=p \cdot A$. To jest siła teoretyczna wywierana przez sprężone powietrze na tłok o powierzchni $A$. Jednostki też ładnie to potwierdzają: ciśnienie w paskalach to $Pa=\frac{N}{m²}$, a po pomnożeniu przez powierzchnię w $m²$ zostaje niuton, czyli jednostka siły. W praktyce, np. przy doborze siłownika do przesuwania detalu na stanowisku montażowym, liczy się właśnie od tego wzoru, a potem dodaje zapas. Moim zdaniem to jedna z tych zależności, które warto mieć w głowie, bo wraca ciągle przy pneumatyce i hydraulice. Trzeba jednak pamiętać, że w siłowniku jednostronnego działania rzeczywista siła użyteczna będzie mniejsza, bo część siły zużywa się na pokonanie sprężyny powrotnej, tarcia uszczelnień i oporów mechanicznych. W dokumentacji technicznej oraz zgodnie z dobrą praktyką branżową, np. przy analizie schematów według zasad stosowanych w pneumatyce i oznaczeniach typu ISO 1219, rozróżnia się siłę teoretyczną od siły efektywnej. Dlatego wzór $F=p \cdot A$ jest prawidłową podstawą obliczeń, ale przy projektowaniu układu dobrze jest przyjąć współczynnik bezpieczeństwa i sprawdzić dane katalogowe konkretnego siłownika.

Pytanie 36

Po programowym aktywowaniu czterech wyjść tranzystorowych w sterowniku PLC, które sterują cewkami elektrozaworów, stwierdzono, że nie wszystkie działają poprawnie. Pomiar napięcia U_BE (między bazą a emiterem) tranzystorów na poszczególnych wyjściach wykazał następujące wartości: U_BE1 = 1 V, U_BE2 = 3 V, U_BE3 = 0,7 V, U_BE4 = 5 V. Wyniki pomiarów sugerują uszkodzenie

A. wyłącznie tranzystora na wyjściu 4

B. wyłącznie tranzystora na wyjściu 3

C. tranzystorów na wyjściach 2 i 4

D. tranzystorów na wyjściach 1 i 3

Widzisz, tu pojawiają się błędy przy analizie problemu, które mogą prowadzić do mylnych diagnoz dotyczących tranzystorów. Z tych pomiarów wynika, że U<sub>BE1</sub> ma tylko 1 V, co oznacza, że tranzystor na wyjściu 1 raczej nie działa prawidłowo, ale to nie znaczy, że jest zepsuty. Zmniejszone napięcie U<sub>BE</sub> na 1 V raczej sugeruje, że tranzystor nie jest na pełnym włączeniu. A jeśli chodzi o wyjście 3, to 0,7 V to całkiem w porządku wartość i nie możemy mówić o uszkodzeniu. Dodatkowo, wskazywanie na problem z wyjściem 2 przy napięciu 3 V, zapominając o tym, że to może być efekt złego podłączenia lub niepoprawnej konfiguracji obwodu, to też nie jest dobre podejście. W takich sytuacjach lepiej spojrzeć na cały układ, nie tylko na jedno wyjście. Przy diagnozowaniu tranzystorów ważne jest, żeby rozumieć, jak różne napięcia wpływają na ich działanie oraz potrafić dobrze interpretować wyniki pomiarów w kontekście całości systemu. W praktyce warto korzystać z dokumentacji technicznej i standardów, żeby trafnie znaleźć źródło problemu i wiedzieć, jak go naprawić.

Pytanie 37

Na której ilustracji przedstawiono prawidłowe zaciśnięcie końcówki przewodu w obszarze z izolacją?

A. Na ilustracji 3.

B. Na ilustracji 4.

C. Na ilustracji 2.

D. Na ilustracji 1.

Prawidłowe zaciśnięcie końcówki przewodu w obszarze z izolacją, przedstawione na ilustracji 4, jest kluczowe dla zapewnienia trwałego i bezpiecznego połączenia elektrycznego. Na tej ilustracji widać, że zacisk obejmuje zarówno izolację, jak i przewody, co jest zgodne z najlepszymi praktykami w branży. Takie podejście zapobiega odsłonięciu przewodów, co mogłoby prowadzić do zwarć lub uszkodzeń. Prawidłowe zaciśnięcie jest również zgodne z normami, takimi jak IEC 60947, które definiują wymagania dla urządzeń i elementów stosowanych w instalacjach elektrycznych. Prawidłowo wykonane połączenie gwarantuje nie tylko bezpieczeństwo, ale także efektywność działania instalacji. W praktyce, zapewnienie odpowiedniego zacisku może wpłynąć na żywotność urządzeń oraz zmniejszenie ryzyka awarii. Dlatego istotne jest, aby osoby zajmujące się instalacjami elektrycznymi miały świadomość tych standardów oraz umiejętność ich stosowania w codziennej pracy, co przyczynia się do ogólnego bezpieczeństwa i jakości instalacji elektrycznych.

Pytanie 38

Którą metodę kontroli temperatury pracy silnika przedstawiono na rysunku?

A. Termometryczną.

B. Segera.

C. Ultradźwiękową.

D. Termowizyjną.

Odpowiedź "Termowizyjna" jest poprawna, ponieważ na zdjęciu przedstawiony jest aparat termowizyjny, który jest wykorzystywany do pomiaru temperatury w sposób bezkontaktowy. Technologia ta polega na detekcji promieniowania podczerwonego emitowanego przez obiekty, co pozwala na uzyskanie obrazu termicznego. Dzięki temu rozwiązaniu można w szybki sposób ocenić temperaturę różnych części silnika, co jest niezwykle istotne dla zapewnienia jego prawidłowego funkcjonowania oraz zapobiegania awariom. Metoda ta jest szczególnie przydatna w zastosowaniach przemysłowych, gdzie monitorowanie temperatury w czasie rzeczywistym pozwala na wczesne wykrywanie problemów, takich jak przegrzewanie się komponentów. Użycie kamer termograficznych jest zgodne z najlepszymi praktykami w dziedzinie diagnostyki maszyn, co czyni ją standardem w przemyśle wytwórczym i eksploatacyjnym. Przykłady zastosowań obejmują inspekcje w zakładach energetycznych, motoryzacyjnych czy w przemyśle lotniczym.

Pytanie 39

Elektrozawór typu normalnie zamknięty o parametrach 230V AC, 50Hz, DN 3/8" FAF 61 mm, nie aktywuje się po podaniu napięcia znamionowego. Przystępując do serwisu elektrozaworu, trzeba najpierw wyłączyć napięcie zasilające, a następnie, w pierwszej kolejności

A. zwiększyć napięcie zasilania i podać je na cewkę elektrozaworu

B. zmierzyć rezystancję cewki

C. wymienić uszczelkę

D. wymienić membranę

Mierzenie rezystancji cewki elektrozaworu jest kluczowym krokiem w diagnostyce problemów z jego działaniem. Cewka, będąca sercem elektrozaworu, generuje pole elektromagnetyczne, które otwiera lub zamyka zawór. Sprawdzenie rezystancji cewki pozwala określić, czy nie występuje uszkodzenie, takie jak przerwanie drutu lub zwarcie. Standardowe wartości rezystancji dla cewki elektrozaworu powinny odpowiadać temu, co podano w specyfikacji producenta. Jeśli wartość ta jest znacznie niższa lub nieodpowiednia, może to wskazywać na uszkodzenie cewki. W praktyce, aby przeprowadzić pomiar, należy użyć multimetru ustawionego na pomiar rezystancji, co jest standardową procedurą w branży. Po potwierdzeniu, że cewka jest sprawna, można kontynuować diagnostykę, sprawdzając inne elementy zaworu, jak membrana lub uszczelki. Właściwe podejście oparte na pomiarze rezystancji cewki jest nie tylko zgodne z najlepszymi praktykami, ale może znacznie przyspieszyć proces naprawy.

Pytanie 40

W trakcie montażu systemu elektronicznego chłodzonego radiatorem, należy zapewnić odpowiednią powierzchnię styku pomiędzy układem a radiatorem poprzez

A. rozdzielenie folią aluminiową

B. pokrycie klejem

C. pokrycie pastą termoprzewodzącą

D. rozdzielenie papierem

Pokrycie powierzchni styku układu elektronicznego i radiatora pastą termoprzewodzącą jest kluczowym krokiem w zapewnieniu efektywnego odprowadzania ciepła. Pasta ta, dzięki swojej strukturze, wypełnia mikroskopijne nierówności na powierzchniach stykających się, co zwiększa powierzchnię kontaktu i poprawia przewodnictwo cieplne. W praktyce, stosowanie past termoprzewodzących jest standardem w przemyśle elektronicznym i komputerowym, gdzie minimalizacja temperatury pracy elementów jest kluczowa dla ich wydajności i żywotności. Na przykład, w procesorach komputerowych, zastosowanie pasty termoprzewodzącej pozwala na osiągnięcie niższych temperatur, co przekłada się na stabilność działania i zwiększa wydajność systemu. Ponadto, wybierając odpowiednią pastę, należy zwrócić uwagę na jej przewodnictwo cieplne, co jest zazwyczaj określane w jednostkach W/mK. Użycie pasty zgodnej z normami branżowymi gwarantuje długoterminową niezawodność układów elektronicznych.
