Informacje o egzaminie:

Zawód: Technik pojazdów samochodowych
Kwalifikacja: MOT.02 - Obsługa, diagnozowanie oraz naprawa mechatronicznych systemów pojazdów samochodowych
Data rozpoczęcia: 16 czerwca 2026 11:14
Data zakończenia: 16 czerwca 2026 11:17

Egzamin niezdany

Wynik: 16/40 punktów (40,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Wartość rezystancji uzwojenia pierwotnego sprawnej cewki o napięciu 12V, w klasycznym układzie zapłonowym, zawiera się w przedziale

A. 6–9 Ω

B. 9–12 Ω

C. 12–15 Ω

D. 0,5–6 Ω

Wiele osób sądzi, że wyższa rezystancja uzwojenia pierwotnego cewki zapłonowej jest lepsza, bo chroni elementy układu czy przerywacz, ale to nie do końca tak działa. Zbyt wysoka rezystancja, np. powyżej 6 Ω, bardzo ogranicza prąd płynący przez uzwojenie pierwotne. W efekcie, pole magnetyczne generowane przez cewkę jest zbyt słabe, żeby podczas rozłączenia obwodu wyindukować napięcie zdolne przebić lukę na świecy zapłonowej. To niestety kończy się problemami z zapłonem, szczególnie przy wyższych obrotach silnika albo pod obciążeniem. Gdy cewka ma rezystancję 6–9 Ω czy więcej, układ nie wytworzy iskry o odpowiedniej energii. Z drugiej strony, niektórzy myślą, że jeszcze niższa rezystancja (np. poniżej 0,5 Ω) byłaby korzystna, bo wtedy prąd jest większy, ale to też nie jest prawda – wtedy przerywacz czy tranzystor sterujący szybciej się zużyje lub wręcz spali. Typowym błędem jest też przekładanie parametrów z nowszych układów zapłonowych na klasyczne rozwiązania — na przykład w systemach DIS czy cewkach indywidualnych rzeczywiście bywają inne wartości, ale nie można tego bezpośrednio stosować do klasycznych rozwiązań przerywaczowych. Bezpieczny i wydajny zakres rezystancji, potwierdzony przez producentów i praktykę warsztatową, to właśnie 0,5–6 Ω. Warto zawsze sprawdzać katalogi lub dokumentację konkretnego pojazdu – to daje najpewniejszą odpowiedź, ale w przypadku układów klasycznych ta wartość się nie zmienia. Jeśli ktoś trafi na cewkę o rezystancji 8 Ω czy 10 Ω, to raczej jest to element uszkodzony albo nieprzeznaczony do danego pojazdu. W praktyce, podczas diagnostyki, mierzymy tę wartość zwykłym omomierzem i jeśli wynik jest poza typowym zakresem, od razu wiadomo, gdzie szukać problemu. Takie błędy myślowe wynikają często z braku znajomości podstaw działania układów zapłonowych albo z pomylenia typów cewek i układów sterujących.

Pytanie 2

Aby zmierzyć natężenie prądu pobieranego przez odbiornik w elektrycznej instalacji pojazdu, trzeba podłączyć

A. amperomierz w równoległym połączeniu z odbiornikiem

B. amperomierz w szeregowym połączeniu z odbiornikiem

C. woltomierz w szeregowym połączeniu z odbiornikiem

D. woltomierz w równoległym połączeniu z odbiornikiem

Pomiar prądu w instalacji elektrycznej w samochodzie robi się przez podłączenie amperomierza szeregowo do odbiornika. Dzięki temu możemy zmierzyć natężenie prądu, który przepływa przez ten odbiornik, co jest naprawdę ważne, gdy chcemy sprawdzić, ile energii on zużywa. Od razu widać, że jeśli amperomierz jest połączony szeregowo, to cały prąd, który idzie przez obwód, też musi przez niego przejść. Na przykład, gdy mierzymy prąd w obwodzie z silnikiem elektrycznym, fajnie jest wiedzieć, ile ten silnik potrzebuje, żeby nie przeciążać instalacji. Dobrze jest używać amperomierzy, które mają odpowiednią klasę dokładności i jakieś zabezpieczenia na wypadek przepięć, żeby był spokój i pomiary były precyzyjne.

Pytanie 3

W trakcie realizacji zlecenia serwisowego w polu oznaczonym jako "Numer identyfikacji pojazdu" należy wpisać numer

A. karty pojazdu

B. VIN

C. rejestracyjny

D. dowodu rejestracyjnego

Wpisanie numeru VIN w polu „Numer identyfikacji pojazdu” to absolutna podstawa przy wszelkich operacjach serwisowych związanych z samochodami. Numer VIN, czyli Vehicle Identification Number, to taki trochę PESEL dla auta – unikalny dla każdego pojazdu i nadawany przez producenta już na etapie produkcji. Dzięki niemu można bez żadnych wątpliwości określić, z jakim konkretnie samochodem mamy do czynienia, niezależnie od tego, ile razy zmienił właściciela czy tablice rejestracyjne. W praktyce warsztatowej numer VIN jest wymagany praktycznie zawsze: podczas zamawiania części zamiennych, sprawdzania historii serwisowej czy weryfikacji zgodności dokumentów. To właśnie na podstawie VIN serwisanci mogą dobrać właściwe elementy, bo ten ciąg znaków kryje w sobie informacje o wersji silnika, wyposażeniu, roczniku, rynku docelowym i wielu innych detalach, o których często się nie myśli. Moim zdaniem, bardzo ważne jest, żeby nie mylić VIN z numerem rejestracyjnym czy numerem dowodu rejestracyjnego – one się mogą zmieniać, a VIN zostaje z autem na zawsze. Branżowe standardy, takie jak te stosowane przez producentów czy sieci autoryzowanych serwisów, wymagają, by w dokumentacji serwisowej zawsze podawać pełny numer VIN. Pozwala to też uniknąć pomyłek, szczególnie gdy w bazie danych znajduje się wiele pojazdów o podobnych modelach czy kolorach. Z mojego doświadczenia wynika, że uważne i poprawne wpisanie VIN to po prostu dobre praktyki serwisowe – ułatwia życie i klientom, i mechanikom.

Pytanie 4

Rysunek przedstawia wynik pomiaru prądu zasilania zamontowanej w pojeździe samochodowym kamery cofania wykonany multimetrem analogowym na zakresie 15 mA. Jaką wartość natężenia prądu wskazuje miernik?

A. 22 mA

B. 110 mA

C. 220 mA

D. 11 mA

Wybór jednej z pozostałych wartości natężenia prądu, takich jak 220 mA, 22 mA czy 110 mA, wskazuje na błędne zrozumienie zasad odczytu z analogowych mierników. Po pierwsze, analogowe multimetery mają określoną skalę, która w przypadku pomiaru prądu ma swoje maksymalne wartości. Przekroczenie tych wartości prowadzi do odczytów, które nie odzwierciedlają rzeczywistego natężenia prądu, co jest fundamentalnym błędem. Na przykład, wybór 220 mA wskazuje na całkowity brak zrozumienia skali pomiarowej, ponieważ tak duża wartość wykracza poza zakres 15 mA, co czyni ten pomiar nieaktualnym. Kolejna wątpliwa odpowiedź, 22 mA, również jest nieadekwatna, gdyż wskazówka nie osiąga takiej wartości, co więcej, jest zbyt wysoka dla urządzenia zasilanego 11 mA. Wybierając 110 mA, błąd ten polega na założeniu, że natężenie prądu może być wyższe niż wskazanie, co prowadzi do nieefektywnej i nieadekwatnej diagnozy. W praktyce, zrozumienie sposobu działania mierników analogowych oraz umiejętność prawidłowego odczytywania wyników jest kluczowe dla techników zajmujących się naprawą i konserwacją pojazdów, a błędne interpretacje danych mogą prowadzić do poważnych problemów z funkcjonowaniem elektronicznych komponentów w samochodach.

Pytanie 5

Przygotowując zapotrzebowanie na części zamienne, jakie informacje należy uwzględnić?

A. data pierwszej rejestracji pojazdu

B. numer VIN pojazdu

C. przebieg pojazdu w km

D. kraj, w którym zakupiono pojazd

Przebieg pojazdu w km, kraj zakupu pojazdu oraz datę pierwszej rejestracji można uznać za istotne informacje, jednak nie są one wystarczające do precyzyjnego określenia zapotrzebowania na części zamienne. Przebieg pojazdu może dostarczyć ogólnego obrazu zużycia, ale nie jest jednoznacznym wskaźnikiem konieczności wymiany konkretnych części, ponieważ różne czynniki, takie jak styl jazdy czy warunki eksploatacji, mogą wpływać na ich stan. Kraj zakupu pojazdu nie ma bezpośredniego wpływu na dostępność części zamiennych, a wiele modeli jest produkowanych z różnymi specyfikacjami w zależności od rynku. Data pierwszej rejestracji pojazdu może być przydatna w kontekście identyfikacji modelu lub wersji, ale bez numeru VIN nie ma możliwości precyzyjnego określenia, jakie części będą odpowiednie. W praktyce, brak zrozumienia znaczenia unikalnego identyfikatora pojazdu może prowadzić do błędów w zamówieniach, co skutkuje niepotrzebnymi kosztami i wydłużonym czasem naprawy. Dlatego właściwe podejście do zamówień części zamiennych wymaga wiedzy o numerze VIN jako kluczowym elemencie, a nie ogólnych danych, które mogą wprowadzać w błąd.

Pytanie 6

W warsztacie średnio dziennie dokonuje się cztery razy wymianę oleju 10W40. W trzech pojazdach dokonuje się wymiany żarówek typu H7 oraz w pięciu żarówek H4. Warsztat pracuje sześć dni w tygodniu. Jakie jest zapotrzebowanie tygodniowe na te materiały?

A. 20 baniek oleju 10W40, 30 żarówek H7 i 50 żarówek H4

B. 15 baniek oleju 10W40, 48 żarówek H7 i 60 żarówek H4

C. 24 baniek oleju 10W40, 36 żarówek H7 i 60 żarówek H4

D. 18 baniek oleju 10W40, 50 żarówek H7 i 80 żarówek H4

Wiele osób myli się przy tego typu zadaniach, bo łatwo tu o drobny błąd w interpretacji treści. Najczęściej problemem jest nieprecyzyjne przeliczenie liczby wymian i rodzajów części na liczbę faktycznie potrzebnych materiałów. Dość powszechne jest założenie, że jeśli wymienia się np. żarówki w trzech lub pięciu pojazdach, to tyle samo sztuk trzeba zamówić. To jednak pułapka – w każdym pojeździe zwykle są po dwie żarówki danego typu (H7 lub H4), więc liczba potrzebnych części mnoży się razy dwa. W przypadku oleju sprawa wydaje się prostsza, ale niektórzy mogą pomylić liczbę dni pracy (6) z liczbą tygodni czy dziennych wymian. Jeśli ktoś policzył tylko 3 x 6 = 18 żarówek H7 czy 5 x 6 = 30 żarówek H4, to pomija właśnie ten kluczowy czynnik – parzystość żarówek w jednym aucie. Zdarza się też, że przy obliczaniu zapotrzebowania na olej ktoś przez przypadek pomnoży liczbę wymian przez 5, a nie przez 6 dni roboczych, przez co wychodzi na przykład 20 lub 15 baniek, co nie odzwierciedla faktycznego tygodniowego zapotrzebowania. Z mojego doświadczenia wynika, że takie błędy są typowe, gdy ktoś nie ma jeszcze obycia z organizacją pracy warsztatu i nie zwraca uwagi na specyfikę części eksploatacyjnych. W realnym świecie nawet drobne potknięcia w planowaniu zakupów przekładają się na przestoje, nadmierne koszty i niezadowolenie klientów. Warto więc przyjąć zasadę, że każda czynność obsługowa powinna być rozpisana bardzo dokładnie – liczymy nie tylko ile razy coś robimy, ale też ile faktycznie sztuk potrzebujemy do każdej operacji. To taki warsztatowy standard, który ułatwia codzienną pracę i pozwala uniknąć nieprzyjemnych niespodzianek. Zwracanie uwagi na te szczegóły to ważna lekcja z tego zadania.

Pytanie 7

W celu sprawdzenia poprawności działania hallotronowego czujnika prędkości obrotowej w układzie ABS należy przeprowadzić pomiar

A. reaktancji indukcyjnej czujnika.

B. sygnału wyjściowego z czujnika.

C. reaktancji pojemnościowej czujnika.

D. rezystancji czujnika.

Hallotronowy czujnik prędkości obrotowej w układzie ABS działa na zasadzie efektu Halla, czyli generuje sygnał elektryczny pod wpływem zmiennego pola magnetycznego wywołanego przez obracający się element, np. pierścień zębaty. To właśnie sygnał wyjściowy z czujnika świadczy o jego prawidłowej pracy. Najlepiej ocenić sprawność takiego czujnika, podłączając oscyloskop lub tester diagnostyczny i obserwując, czy pojawia się zmieniające się napięcie (najczęściej są to sygnały prostokątne) wraz ze zmianą prędkości obrotowej koła. W codziennej praktyce warsztatowej to jest najbardziej miarodajna metoda. Sama rezystancja czujnika czy jego reaktancja nie dają pełnej informacji – mógłby mieć poprawne parametry, ale z powodu np. zwarcia w układzie elektronicznym nie generować żadnego sygnału, albo sygnał byłby zniekształcony. Współczesne procedury serwisowe, nawet u producentów, zawsze zalecają sprawdzenie sygnału wyjściowego. Szczerze mówiąc, nie raz widziałem przypadki, gdzie pomiar rezystancji nic nie wykazał, a dopiero analiza sygnału pozwoliła szybko i skutecznie znaleźć usterkę. To najprostszy i najskuteczniejszy sposób na potwierdzenie, że czujnik naprawdę "pracuje" i komunikuje się z modułem ABS – dlatego zawsze warto sięgać po tę właśnie metodę.

Pytanie 8

Na stanowisku oznaczonym przedstawionym symbolem może wystąpić zagrożenie

A. substancji szkodliwych.

B. promieniowania radioaktywnego.

C. niebezpieczeństwa wybuchu.

D. wysokiego napięcia.

Odpowiedź "substancji szkodliwych" jest prawidłowa, ponieważ przedstawiony symbol jest międzynarodowym znakiem ostrzegawczym, który identyfikuje miejsca, w których mogą występować substancje toksyczne lub szkodliwe dla zdrowia i życia. Znak ten, w postaci trójkąta z czarnym obramowaniem oraz symbolem czaszki, stosowany jest w zgodzie z Międzynarodowym Systemem Symboli i Znaków Ostrzegawczych. W praktyce, spotykany jest w fabrykach, laboratoriach, a także w magazynach chemicznych. Pracownicy powinni być świadomi ryzyka związanego z narażeniem na takie substancje, co podkreślają standardy OSHA (Occupational Safety and Health Administration) oraz REACH (Registration, Evaluation, Authorisation and Restriction of Chemicals). Warto również pamiętać, że substancje toksyczne mogą wywoływać różnorodne skutki zdrowotne, takie jak choroby układu oddechowego, nerwowego, a nawet nowotwory, dlatego znajomość symboli ostrzegawczych i odpowiednich procedur bezpieczeństwa jest kluczowa dla ochrony zdrowia w środowisku pracy.

Pytanie 9

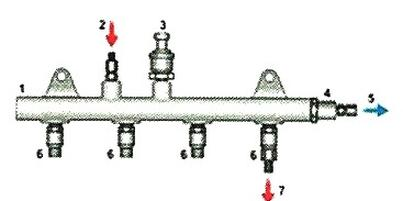

Kontrolę pracy zaworu regulacji ciśnienia w zasobniku układu Common Rail przeprowadza się poprzez

A. badanie amplitudy sygnału sterującego.

B. badanie współczynnika wypełnienia sygnału sterującego.

C. pomiar natężenia prądu zasilającego.

D. pomiar napięcia zasilania.

Pomiar natężenia prądu oraz napięcia zasilania to popularne metody, ale dla oceny pracy zaworu w Common Rail to trochę za mało. Mierzenie natężenia prądu może pokazać całkowite zużycie energii przez zawór, ale nie mówi nam o jakości sygnału sterującego, który jest kluczowy dla jego wydajności. Z kolei pomiar napięcia jest ważny, ale nie mówi, jak długo zawór był otwarty czy zamknięty. Takie podejście ma swoje ograniczenia, bo nawet jeśli zasilanie jest obecne, to nie znaczy, że wszystko działa jak należy. Wiele problemów może wynikać z nieprawidłowego sygnału, co nie wyjdzie przy pomiarze napięcia czy prądu. A badanie amplitudy sygnału, mimo że może dawać jakieś wskazówki o jego stabilności, też nie daje pełnego obrazu działania zaworu. Ważne jest, żeby monitorować współczynnik wypełnienia sygnału, bo bez tego można popełnić błędy w diagnozowaniu, co prowadzi do niepotrzebnych kosztów napraw. To dosyć powszechny błąd w serwisowej praktyce.

Pytanie 10

Uszkodzenie elektrycznego hamulca postojowego należy zlokalizować w układzie

A. ESP

B. EPB

C. EBD

D. EGR

Wiele osób myli skróty stosowane w motoryzacji, bo faktycznie łatwo się tu pogubić – są do siebie podobne, a każdy dotyczy innego obszaru działania pojazdu. ESP, czyli Electronic Stability Program, odpowiada za stabilizowanie toru jazdy auta, szczególnie w trudnych warunkach, ale nie ma nic wspólnego z hamulcem postojowym. Najczęściej pracuje w tle podczas sytuacji krytycznych, monitorując poślizg i ingerując w układ hamulcowy oraz silnik, ale nie steruje parkowaniem auta ani trzymaniem go na miejscu po zatrzymaniu. EBD, z kolei, to Electric Brakeforce Distribution – zapewnia optymalne rozłożenie siły hamowania na osie pojazdu, co zwiększa bezpieczeństwo podczas nagłego hamowania. Jednak to także nie jest układ odpowiadający za blokowanie pojazdu na postoju. EGR, czyli Exhaust Gas Recirculation, w ogóle nie dotyczy układów hamulcowych – to system ograniczający emisję tlenków azotu poprzez kierowanie części spalin z powrotem do komory spalania. Typowym błędem jest skracanie sobie drogi myślenia i wybieranie opcji znanych z innych tematów motoryzacyjnych bez zastanowienia się nad ich faktycznym zastosowaniem. W praktyce tylko EPB wiąże się bezpośrednio z elektrycznym hamulcem postojowym. Diagnozując problemy z tym systemem, zawsze trzeba mieć na uwadze, że jego układ sterowania i działanie opiera się na zupełnie innych zasadach niż te systemy wspomagania jazdy czy ekologii. Dlatego ważne jest, żeby rozumieć nie tylko, co oznaczają skróty, ale i jakie funkcje rzeczywiście pełnią w pojeździe – pozwala to uniknąć kosztownych pomyłek i rozwiązywać problemy skutecznie oraz zgodnie z dobrą praktyką warsztatową.

Pytanie 11

Rozpoczynając demontaż alternatora w pojeździe, powinno się koniecznie pamiętać, aby

A. odłączyć klemy akumulatora

B. prawidłowo dobrać narzędzia

C. zabezpieczyć wnętrze przed zabrudzeniem

D. wyłączyć zapłon

Rozpoczynając prace przy demontażu alternatora, łatwo wpaść w pułapkę myślenia, że wystarczy wyłączyć zapłon albo po prostu dobrze przygotować narzędzia. To są ważne czynności, ale z mojego doświadczenia wynika, że nie zapewniają one pełnego bezpieczeństwa podczas pracy z układem elektrycznym. Wyłączenie zapłonu nie odcina zasilania całkowicie – akumulator wciąż jest podłączony do instalacji, więc przypadkowe dotknięcie przewodów czy obudowy alternatora metalowym narzędziem może zakończyć się zwarciem, a nawet poważnymi konsekwencjami, jak nadtopienia przewodów czy uszkodzenie samego alternatora. To typowy błąd, który często popełniają osoby dopiero zaczynające pracę w zawodzie – myślą, że skoro „kluczyk wyjęty”, to już można działać bez ograniczeń. Z kolei dobór odpowiednich narzędzi jest oczywiście ważny, bo ułatwia i przyspiesza pracę, ale nie chroni przed skutkami przypadkowego zwarcia czy porażenia prądem. Zabezpieczenie wnętrza samochodu przed zabrudzeniem to raczej kwestia kultury pracy i estetyki niż realnego bezpieczeństwa elektrycznego. To przydatne, zwłaszcza jeśli zależy nam na czystości kabiny czy elementów tapicerki, ale nie ma wpływu na ryzyko zwarcia w układzie czy ewentualne uszkodzenie podzespołów. Moim zdaniem, podstawą każdej pracy przy alternatorze jest fizyczne odłączenie klem akumulatora – to właśnie ten krok odcina źródło prądu i sprawia, że możemy działać spokojnie, bez obaw o nieprzewidziane awarie czy zagrożenie dla zdrowia. Zawsze warto kierować się zdrowym rozsądkiem i sprawdzonymi procedurami, bo to one są fundamentem bezpieczeństwa w każdym warsztacie.

Pytanie 12

Potwierdzenie odbioru pojazdu po wykonanej naprawie następuje poprzez podpis właściciela na

A. zleceniu naprawy

B. asygnacie

C. dowodzie kasowym

D. fakturze

Odpowiedzi takie jak "asygnata", "dowód kasowy" czy "faktura" nie są poprawne w kontekście potwierdzenia odbioru samochodu po naprawie. Asygnata to dokument, który odnosi się do przeniesienia prawa do odbioru jakiegoś dobra, ale nie jest bezpośrednio związana z potwierdzeniem wykonania naprawy. Z kolei dowód kasowy, choć dokumentuje transakcję finansową, nie zawiera szczegółów dotyczących zakresu wykonanych prac, co jest kluczowe dla klienta. Faktura jest dokumentem potwierdzającym sprzedaż, a więc również nie pełni roli potwierdzenia odbioru pojazdu po naprawie. Wiele osób mylnie utożsamia te dokumenty z procesem naprawy, co prowadzi do nieporozumień. Ważne jest, aby zrozumieć, że w branży motoryzacyjnej każdy dokument pełni swoją specyficzną funkcję, a zlecenie naprawy ma na celu zapewnienie jasności i ochrony interesów obu stron. Ignorując tę zasadę, można narazić się na problemy związane z niewłaściwym zarządzaniem dokumentacją oraz potencjalnymi sporami w przypadku reklamacji lub nieporozumień dotyczących wykonanych usług.

Pytanie 13

Zaświecenie się w trakcie jazdy lampki kontrolnej przedstawionej na rysunku sygnalizuje

A. awarię systemu oczyszczania spalin.

B. zanieczyszczenie filtra powietrza.

C. uszkodzenie w obwodzie świece żarowych.

D. dogrzewanie silnika w niskich temperaturach.

Ten symbol, który pojawia się na desce rozdzielczej, to klasyczny wskaźnik awarii systemu oczyszczania spalin, najczęściej filtra cząstek stałych DPF/FAP albo SCR w nowszych dieslach. Moim zdaniem nie da się go pomylić z czymś innym, bo te charakterystyczne kuleczki przechodzące przez „chmurkę” to wręcz podręcznikowy przykład ikony związanej z filtrowaniem spalin. W praktyce, zapalenie się tej kontrolki oznacza, że komputer wykrył problem z systemem redukującym emisję szkodliwych składników spalin. Może to być coś trywialnego, np. niedokończone wypalanie DPF, ale czasem sprawa robi się poważniejsza – np. uszkodzony czujnik ciśnienia spalin, zatkany filtr czy kłopoty z dozownikiem AdBlue. Warto wiedzieć, że ignorowanie tej kontrolki może doprowadzić do ograniczenia mocy silnika albo nawet jego uszkodzenia, bo system będzie chciał chronić siebie i środowisko. W dobrych praktykach zaleca się natychmiastową diagnostykę komputerową i niezwlekanie z wizytą w serwisie, a z mojego doświadczenia – czasem szybka trasa pozwala na samooczyszczenie filtra, ale to działa tylko przy lekkich zapchaniach. Producenci aut bardzo dbają, żeby ten system działał, bo od tego zależy zgodność z normami Euro, a każda usterka skrzętnie rejestrowana jest przez sterownik ECU. Ta kontrolka na serio nie jest po to, żeby ją ignorować – dziś to już standard, a nie fanaberia.

Pytanie 14

Aby ocenić poprawność pracy sondy lambda, należy się posłużyć

A. decybelomierzem.

B. pirometrem.

C. anemometrem.

D. skanerem OBD.

Skaner OBD to podstawowe narzędzie w pracy każdego mechanika, który chce rzetelnie ocenić stan sondy lambda. Dlaczego? Bo właśnie przez złącze OBD możesz odczytać rzeczywiste parametry pracy tej sondy oraz ewentualne błędy zapisane w sterowniku silnika. Takie rozwiązanie daje konkretne dane, jak napięcie sondy, częstotliwość zmian sygnału czy czas reakcji – wszystko, co jest potrzebne, by rzetelnie stwierdzić, czy sonda działa prawidłowo, czy już się kończy jej żywot. Z mojego doświadczenia wynika, że korzystanie ze skanera OBD to po prostu oszczędność czasu i pewność diagnostyki – nie bawisz się w zgadywanie, tylko masz wszystko czarno na białym. Branżowe standardy, szczególnie w nowych samochodach, wręcz wymagają korzystania z OBD2, bo ręczne metody sprawdzania zupełnie się nie sprawdzają w nowoczesnych układach. Dodatkowo, skaner pozwala nie tylko sprawdzić samą sondę lambda, ale i cały układ kontroli emisji spalin, więc masz szerszy obraz sytuacji. Pamiętaj, że prawidłowa praca sondy lambda przekłada się bezpośrednio na spalanie, emisję i żywotność katalizatora – to nie są żarty, to są realne pieniądze i ekologia. Warto więc wiedzieć, jak to się robi profesjonalnie i nie szukać półśrodków.

Pytanie 15

Regulator napięcia w rozłożonym na części alternatorze oznaczony jest numerem

A. 1.

B. 2.

C. 4.

D. 3.

W alternatorze samochodowym każdy element pełni bardzo określoną rolę i identyfikacja ich na schematach czy rysunkach technicznych wymaga zrozumienia zasady działania całego zespołu. Bardzo często myli się regulator napięcia z innymi komponentami, głównie przez podobieństwo kształtów lub umiejscowienie w konstrukcji. Przykładowo, niektórzy typują cewki czy stojan jako regulator, bo te części są bardziej widoczne i masywne, ale tak naprawdę służą one do generowania napięcia i przewodzenia prądu, a nie do jego stabilizacji. Podobny błąd pojawia się, gdy ktoś wskazuje na obudowę tylną lub elementy mocujące – te części nie mają żadnego wpływu na jakość napięcia wyjściowego i są typowo konstrukcyjne. Regulator napięcia to dość kompaktowy moduł elektroniczny, który najczęściej znajduje się tuż obok szczotkotrzymacza, często z nim zintegrowany – i to właśnie on steruje prądem wzbudzenia wirnika, przez co stabilizuje napięcie na wyjściu alternatora. Typowym błędem myślowym jest przekonanie, że duże elementy lub najbardziej centralnie położone muszą być najistotniejsze – podczas gdy w praktyce to właśnie relatywnie niewielki regulator decyduje o bezpieczeństwie i prawidłowym funkcjonowaniu całej instalacji elektrycznej pojazdu. Dobrą praktyką jest zawsze dokładne sprawdzanie opisów katalogowych lub dokumentacji technicznej – szczególnie, że różni producenci mogą mieć minimalnie inną konstrukcję, ale zasada działania pozostaje niezmienna. Z mojego doświadczenia wynika, że najwięcej pomyłek bierze się z pośpiechu i rutyny, dlatego warto na spokojnie analizować każdy schemat i nie kierować się wyłącznie wizualnym podobieństwem czy wielkością części.

Pytanie 16

Jakie narzędzie należy zastosować do pomiaru grubości tarczy hamulcowej?

A. przymiaru metrowego

B. suwmiarki z prostymi szczękami

C. mikrometru

D. średnicówki

Mikrometr jest narzędziem pomiarowym o wysokiej precyzji, które jest idealne do pomiaru grubości tarczy hamulcowej. Jego konstrukcja pozwala na uzyskanie dokładnych wyników, co jest kluczowe w kontekście bezpieczeństwa i efektywności działania układu hamulcowego pojazdu. Mikrometry są zazwyczaj podzielone na jednostki milimetrowe i mikrometry, co umożliwia pomiar z dokładnością do 0,01 mm. W zastosowaniach motoryzacyjnych, pomiar grubości tarczy hamulcowej jest istotny, ponieważ zbyt mała grubość może prowadzić do przegrzewania się tarczy oraz obniżenia skuteczności hamowania. Dobre praktyki w branży motoryzacyjnej zalecają regularne sprawdzanie grubości tarcz hamulcowych, a mikrometr jest narzędziem, które zapewnia powtarzalne i wiarygodne wyniki. Tego rodzaju pomiar powinien być częścią rutynowych przeglądów technicznych pojazdów.

Pytanie 17

Aby zbadać temperaturę krzepnięcia płynu chłodzącego silnik, należy użyć

A. multimetru

B. pirometru

C. wakuometru

D. refraktometru

Refraktometr to urządzenie, które mierzy współczynnik załamania światła cieczy, co pozwala na określenie jej temperatury krzepnięcia. Zastosowanie refraktometru w badaniach cieczy chłodzących silniki jest kluczowe w celu zapewnienia ich efektywności oraz optymalnych właściwości termicznych. Przykładowo, w samochodach używa się cieczy chłodzącej, która musi mieć odpowiednią temperaturę krzepnięcia, aby zapewnić prawidłowe działanie silnika w różnych warunkach atmosferycznych. W praktyce, stosując refraktometr, można szybko ocenić stan cieczy chłodzącej oraz jej przydatność, co jest zgodne z dobrymi praktykami inżynieryjnymi i standardami branżowymi, takimi jak SAE J1032. Regularne monitorowanie tych właściwości jest niezbędne, aby uniknąć problemów z przegrzewaniem silnika.

Pytanie 18

Po uruchomieniu silnika system ABS dokonuje samokontroli i lampka kontrolna układu gaśnie sygnalizując sprawność i gotowość działania. Jednak po przejechaniu kilkunastu metrów lampka kontrolna ABS zapala się ponownie, co sygnalizuje usterkę. Najbardziej prawdopodobną jej przyczyną jest

A. niski poziom płynu hamulcowego.

B. nadmierny luz łożysk kół jezdnych.

C. zbyt wysoka zawartość wody w płynie hamulcowym.

D. nadmierne zużycie okładzin hamulcowych.

No i to jest właśnie sedno diagnostyki nowoczesnych systemów ABS. Nadmierny luz łożysk kół jezdnych potrafi nieźle namieszać w odczytach czujników prędkości obrotowej koła, które są absolutnie kluczowe dla prawidłowego działania ABS. W praktyce wygląda to tak – jeżeli łożysko jest luźne, nawet minimalne drgania czy przesunięcia piasty mogą powodować zmiany szczeliny pomiędzy czujnikiem a pierścieniem impulsowym. System zaczyna odbierać błędne sygnały, uznaje to za usterkę i wyrzuca lampkę ostrzegawczą na desce rozdzielczej. Z mojego doświadczenia takie sytuacje najczęściej pojawiają się po kilku-kilkunastu metrach jazdy, bo wtedy dopiero czujniki mają szansę wyłapać nieregularności. Branżowe wytyczne (np. wg Bosch Automotive Handbook czy instrukcji serwisowych producentów) jasno mówią, żeby w przypadku powracającej kontrolki ABS zawsze zaczynać od sprawdzenia luzów piast/łożysk, zanim zaczniemy wymieniać czujniki czy robić cokolwiek przy elektronice. Luz łożyska wpływa nie tylko na ABS, ale też na ogólne bezpieczeństwo układu jezdnego – zlekceważenie tego może prowadzić do poważnych awarii. W praktyce serwisowej, szybkie sprawdzenie luzów na kole i ewentualna wymiana łożyska często rozwiązuje problem bez większych kosztów. Warto o tym pamiętać, bo to taki typowy przypadek, gdzie mechanik z doświadczeniem od razu zwraca uwagę na mechanikę, zanim zacznie grzebać w elektronice.

Pytanie 19

W warsztacie flotowym dziennie dokonuje się czterech wymian oleju silnikowego 5W30. W każdej wymianie wykorzystuje się około 6 litrów tego oleju. Dodatkowo przy każdej wymianie oleju dokonuje się wymiany filtra powietrza, a co drugą filtra kabinowego. Warsztat pracuje pięć dni w tygodniu, a olej 5W30 przechowuje się w magazynie w pojemnikach o pojemności 10 litrów. Oblicz tygodniowe zapotrzebowanie na te materiały.

A. 10 pojemników oleju 5W30, 20 sztuk filtra powietrza, 20 sztuk filtra kabinowego.

B. 12 pojemników oleju 5W30, 20 sztuk filtra powietrza, 10 sztuk filtra kabinowego.

C. 10 pojemników oleju 5W30, 10 sztuk filtra powietrza, 10 sztuk filtra kabinowego.

D. 12 pojemników oleju 5W30, 10 sztuk filtra powietrza, 20 sztuk filtra kabinowego.

To rozwiązanie wynika z dokładnych wyliczeń opartych na praktyce pracy w warsztacie flotowym. Skoro każdego dnia wymienia się olej w czterech pojazdach i każda wymiana wymaga około 6 litrów oleju, to w tygodniu (5 dni pracy) zużywamy 4x5=20 wymian, czyli 20x6=120 litrów oleju. Skoro jeden pojemnik ma 10 litrów, potrzebujemy właśnie 12 pojemników (bo 12x10=120). Jeśli chodzi o filtry powietrza – ich wymiana następuje przy każdej operacji wymiany oleju, więc tygodniowo 20 sztuk. Filtr kabinowy wymieniamy co drugą wymianę, czyli 20/2=10 sztuk. Warto pamiętać, że takie planowanie zaopatrzenia jest nie tylko wygodne, ale też ekonomiczne i zgodne z ideą minimalizowania przestojów w pracy warsztatu. Moim zdaniem zawsze warto w praktyce mieć niewielki zapas, ale podane liczby pokazują dokładne zapotrzebowanie. Prawidłowe wyliczenia i planowanie materiałów pozwalają utrzymać płynność pracy i unikać niepotrzebnych opóźnień. To też dobra lekcja z zakresu logistyki warsztatowej – kluczowa sprawa w każdej większej firmie transportowej czy serwisie flotowym. Dobrze, że zadanie pokazuje konkretne liczby – to bardzo przydatne w codziennej pracy mechanika i magazyniera.

Pytanie 20

Jaka wartość ciśnienia oleju w systemie smarowania silnika, mierzona przy prędkości obrotowej w przedziale 2000 do 3000 obr/min, wskazuje na poprawne działanie układu?

A. 0,1 MPa

B. 2,0 MPa

C. 0,4 MPa

D. 4,0 MPa

Wartość ciśnienia oleju w układzie smarowania silnika, zmierzona przy prędkości obrotowej od 2000 do 3000 obr/min, wynosząca 0,4 MPa, wskazuje na prawidłową pracę układu. Standardowe ciśnienie oleju w silniku jest kluczowe dla zapewnienia właściwego smarowania elementów ruchomych, co z kolei wpływa na ich trwałość oraz efektywność działania. Optymalne ciśnienie w tym zakresie pozwala na odpowiednie rozprowadzenie oleju w układzie, co minimalizuje ryzyko nadmiernego zużycia czy przegrzania. W praktyce, ciśnienie to jest zgodne z zaleceniami producentów silników oraz standardami branżowymi, które sugerują, że wartości między 0,3 a 0,5 MPa są akceptowalne dla większości nowoczesnych silników. Regularne monitorowanie ciśnienia oleju może również pomóc w identyfikacji problemów, takich jak nieszczelności w układzie, co pozwala na szybką interwencję i uniknięcie poważniejszych uszkodzeń.

Pytanie 21

Przedstawiony na rysunku symbol elementu to

A. dławik.

B. tyrystor.

C. termopara.

D. termistor.

Na tym schemacie pojawia się symbol, który bywa mylony z kilkoma innymi elementami elektronicznymi, szczególnie przez osoby mniej doświadczone w rysowaniu schematów. Dławik, często określany jako cewka, przedstawiany jest graficznie jako zwoje lub prosty „grzebień” i w żadnym razie nie zawiera przekątnej kreski przecinającej prostokąt – to zupełnie inny standard oznaczeń. Tyrystor natomiast w symbolice graficznej przypomina diodę z dodatkowym wyprowadzeniem (bramką), a jego funkcja polega na sterowaniu przepływem prądu, z czym symbol na rysunku nie ma nic wspólnego – tu nie ma ani strzałek, ani wyraźnej diody. Termopara z kolei jest oznaczana jako dwa różne przewodniki połączone jednym końcem i nie wykorzystuje elementów przypominających rezystor. Te nieporozumienia biorą się najczęściej z pobieżnego przeglądania symboli lub braku praktycznej styczności z rzeczywistymi podzespołami. Dobrą praktyką jest zawsze sprawdzanie symboli zgodnie z aktualnymi normami np. PN-EN 60617 czy IEC 60617, ponieważ przestrzeganie standardów to podstawa w projektowaniu i czytaniu dokumentacji technicznej. W rzeczywistych układach takie pomyłki mogą prowadzić do złego doboru elementów, problemów podczas montażu, a nawet uszkodzeń sprzętu. Warto więc poświęcić czas na dokładne rozpoznanie symboliki i ćwiczyć na przykładach z prawdziwych schematów – doświadczenie zdecydowanie ułatwia rozróżnianie nawet bardzo podobnych oznaczeń.

Pytanie 22

Którym kolorem na wykresie zaznaczono przebieg napięcia tętniącego?

A. Niebieskim.

B. Czerwonym.

C. Zielonym.

D. Czarnym.

Odpowiedź niebieskim kolorem jest poprawna, ponieważ na wykresie przedstawiającym przebieg napięcia tętniącego, ten właśnie kolor reprezentuje oscylacje napięcia. Oscylacje te są istotne w kontekście monitorowania funkcjonowania układu krążenia, ponieważ pozwalają na ocenę efektywności serca oraz detekcję potencjalnych nieprawidłowości. W praktyce, na przykład w kardiologii, analiza tego rodzaju wykresów jest kluczowa dla diagnozowania arytmii czy innych schorzeń sercowo-naczyniowych. Zgodnie z najlepszymi praktykami branżowymi, jasne oznaczenie różnych typów danych na wykresach poprawia ich użyteczność i zrozumiałość. Ważne jest, aby w każdej analizie danych stosować czytelne i zrozumiałe oznaczenia, co wspiera nie tylko analizę, ale także komunikację wyników z zespołem medycznym. W tym przypadku linia czerwona, reprezentująca wartość średnią, stanowi referencję dla interpretacji danych niebieskich, co znacznie ułatwia analizę kliniczną.

Pytanie 23

Pirometrem przedstawionym na ilustracji można wykonać pomiar

A. rezystancji żarnika halogenowego.

B. gęstości elektrolitu.

C. natężenia przepływającego prądu.

D. temperatury cieczy w układzie chłodzenia.

Wiele osób myśli, że pirometr jest narzędziem uniwersalnym, ale to tylko pozory. Pomiar gęstości elektrolitu odbywa się przy użyciu areometru lub refraktometru, gdzie zanurza się specjalny przyrząd w cieczy i odczytuje wynik, a pirometr mierzy tylko temperaturę na powierzchni obiektów, bazując na promieniowaniu podczerwonym. Pomysł, aby pirometrem mierzyć natężenie prądu, jest typowym nieporozumieniem – do tego używa się amperomierzy, które włączamy w obwód elektryczny i mierzymy przepływ prądu, absolutnie nie dotyczy to żadnych pomiarów optycznych czy termicznych. Jeśli chodzi o rezystancję żarnika halogenowego, tutaj przyda się omomierz – rezystancję mierzymy poprzez przepuszczenie prądu przez dany element i odczytanie różnicy potencjałów, natomiast pirometr nie ma nawet fizycznych możliwości wykonania takiego pomiaru. Typowym błędem jest mylenie różnych przyrządów pomiarowych, szczególnie gdy mają podobne, elektroniczne wyświetlacze – warto tu pamiętać o zasadzie, żeby zawsze dobierać narzędzie do konkretnego pomiaru. Pirometr sprawdzi się przy temperaturze, ale nie zastąpi klasycznych mierników, gdy w grę wchodzą inne wielkości fizyczne. Dobre praktyki branżowe wymagają, aby wiedzieć, jak działa każde narzędzie – i do czego ono służy – bo niewłaściwe użycie może prowadzić do błędnych diagnoz i niepotrzebnych kosztów napraw albo nawet zagrożenia bezpieczeństwa. Tu nie ma dróg na skróty – tylko konkretne narzędzie do konkretnego zadania.

Pytanie 24

Zaświecenie się w czasie jazdy lampki kontrolnej przedstawionej na rysunku informuje kierowcę o prawdopodobnej usterce w układzie

A. ESP.

B. kierowniczym.

C. hamulcowym.

D. ABS.

Wybór innych układów, takich jak kierowniczy, ESP czy ABS, jako przyczyny zaświecenia się lampki kontrolnej, może wynikać z niepełnego zrozumienia funkcji poszczególnych systemów w pojazdach. Układ kierowniczy jest odpowiedzialny za kontrolę kierunku jazdy, a problemy z nim zazwyczaj objawiają się w sposób inny niż przez zaświecenie lampki. Z kolei system ESP, czyli elektroniczny program stabilizacji, monitoruje przyczepność kół i zapobiega poślizgom, a jego sygnalizacja błędów związana jest z innymi wskaźnikami. System ABS, czyli układ zapobiegający blokowaniu kół podczas hamowania, również posiada swoje własne oznaczenia, które różnią się od lampki kontrolnej układu hamulcowego. Błąd w identyfikacji problemu związany z układem hamulcowym może prowadzić do poważnych konsekwencji, takich jak niewłaściwe użytkowanie pojazdu czy nawet wypadki drogowe. Właściwe zrozumienie, co oznacza konkretna lampka kontrolna, jest kluczowe dla bezpiecznej eksploatacji pojazdu. Zawsze należy pamiętać, że ignorowanie oznak problemów w układzie hamulcowym może skutkować nie tylko utratą kontroli nad pojazdem, ale także narażeniem życia i zdrowia kierowcy oraz innych uczestników ruchu drogowego. Przy tej okazji warto podkreślić znaczenie regularnych przeglądów oraz dbałości o stan techniczny pojazdu, co jest zgodne z ogólnymi standardami bezpieczeństwa.

Pytanie 25

Który oscylogram przedstawia przebieg sterujący o następujących parametrach amplitudowo-czasowych: U_pp = 4 V, f = 1,25 kHz, w_w = 50%?

A. C.

B. D.

C. A.

D. B.

No więc, odpowiedź "D" jest jak najbardziej trafna, bo oscylogram D odpowiada dokładnie tym parametrom, które mamy do czynienia: amplituda to 4 V, częstotliwość wynosi 1,25 kHz, a współczynnik wypełnienia to 50%. Takie sygnały są na porządku dziennym w automatyce, gdzie precyzja jest mega istotna, a zrozumienie tych parametrów naprawdę ma duże znaczenie. Warto mieć na uwadze, że dobór odpowiedniego przebiegu ma wpływ na to, jak będą działać różne urządzenia, na przykład falowniki czy regulatory PID. W praktyce, umiejętność doboru sygnału przekłada się na efektywność i stabilność systemu. Weźmy na przykład systemy zasilania, gdzie taki współczynnik wypełnienia może pomóc w poprawie efektywności energetycznej. No i nie zapominaj o oscyloskopie - świetne narzędzie do wizualizacji, ułatwia analizę i diagnostykę, naprawdę przydaje się w pracy. Zrozumienie tych rzeczy i umiejętność ich praktycznego zastosowania to kluczowe kompetencje w inżynierii.

Pytanie 26

Jaką kwotę całkowitą będzie trzeba zapłacić za naprawę, jeśli cena netto części zamiennych wynosi 500 zł, a koszt robocizny 200 zł netto, przy stawce VAT 23% na części i 8% na usługę?

A. 831,00 PLN

B. 756,00 PLN

C. 700,00 PLN

D. 861,00 PLN

Wiele osób może pomylić się przy obliczaniu całkowitych kosztów naprawy, co często wynika z błędnego przeliczenia stawek VAT lub pominięcia ich całkowitych wartości. Na przykład, mogą pomylić stawki VAT, stosując jedną stawkę do obu elementów kosztów (części zamienne i robocizna), co prowadzi do nieprawidłowych wyników. Inny typowy błąd to nieujęcie VAT w obliczeniach, co również daje zaniżony koszt całkowity. Niedoprecyzowanie w obliczeniach lub nieuwzględnienie obu kosztów może prowadzić do fałszywego wniosku, że całkowity koszt naprawy wynosi mniej niż rzeczywiście. Takie błędne podejścia mogą wynikać z niepełnego zrozumienia, jak obliczać VAT dla różnych kategorii wydatków, a także z braku praktycznego doświadczenia w przygotowywaniu dokumentacji finansowej. Zrozumienie różnic w stawkach VAT oraz prawidłowego ich zastosowania jest kluczowe dla skutecznego zarządzania kosztami oraz przygotowywania ofert i faktur w zgodzie z przepisami obowiązującymi w kraju.

Pytanie 27

Dla którego z elementów technologię regeneracji opracowano najpóźniej?

A. Wtryskiwacza elektromagnetycznego.

B. Pompy wysokiego ciśnienia układu Common Rail.

C. Wtryskiwacza piezoelektrycznego.

D. Elektronicznej rozdzielaczowej pompy wtryskowej.

Wiele osób podchodzi do tego tematu trochę na wyczucie i kieruje się tym, co najczęściej widuje w warsztacie albo na szkoleniach, ale tu diabeł tkwi w szczegółach technologicznych. Jeśli chodzi o wtryskiwacze elektromagnetyczne, to są one obecne w konstrukcjach diesla od dawna, więc naturalnie już w początkach ich masowego stosowania zaczęto opracowywać skuteczne i powtarzalne metody regeneracji. To samo dotyczy elektronicznych rozdzielaczowych pomp wtryskowych – one dość szybko trafiły na warsztat regeneracyjny, bo ich budowa, choć bardziej skomplikowana niż pomp mechanicznych, wciąż pozwalała na demontaż, czyszczenie i wymianę elementów. Pompy wysokiego ciśnienia Common Rail, choć z początku były pewnym wyzwaniem, również bardzo szybko zaczęły być naprawiane, bo rynek wymusił rozwój specjalistycznych usług regeneracyjnych – ich awarie były zbyt kosztowne, by klienci wymieniali je na nowe. To, co często myli uczniów i nawet doświadczonych mechaników, to fakt, że sama obecność elementów w starszych systemach nie zawsze musi oznaczać, że technologia ich regeneracji była opracowana później. Wtryskiwacze piezoelektryczne są tu wyjątkiem, bo są znacznie nowsze i przez lata producenci sugerowali, że to produkty nierozbieralne, przeznaczone wyłącznie do wymiany na nowe. Z mojego doświadczenia – do dzisiaj nie każda pracownia regeneracji podejmuje się ich naprawy, a jeśli już, to wymaga to bardzo precyzyjnych narzędzi, wiedzy i kosztownych procedur. Dlatego odpowiedź oparta na historii i rozwoju technologii, a nie intuicji, pomaga uniknąć takiego typowego błędu myślowego, że „nowsze = szybciej dostępna regeneracja”. Wręcz przeciwnie – im bardziej zaawansowana technologia, tym dłużej trwa opracowanie skutecznych i bezpiecznych metod jej regeneracji.

Pytanie 28

Diody prostownicze w rozłożonym na części alternatorze są oznaczone na schemacie cyfrą

A. 9

B. 7

C. 5

D. 8

Alternator samochodowy to z pozoru proste urządzenie, ale jak się w niego zagłębić, to ilość elementów i ich wzajemnych powiązań potrafi zaskoczyć niejednego ucznia czy młodego mechanika. W pytaniu dotyczącym oznaczenia diod prostowniczych na schemacie, pojawia się kilka podchwytliwych odpowiedzi, które mogą wydawać się logiczne, zwłaszcza jeśli nie miało się jeszcze okazji rozebrać alternatora na części pierwsze. Często błędnie zakłada się, że elementy takie jak stojan (oznaczenie 8) czy wirnik (7) mogą być powiązane bezpośrednio z funkcją prostowania prądu, bo przecież to one odpowiadają za generowanie energii. Jednak zadaniem stojana jest wytwarzanie zmiennego pola magnetycznego, a wirnik obraca się i generuje prąd przemienny – nie ma tu miejsca na prostowanie. Podobnie elementy typu obudowa (6), czy różne osłony i tylne pokrywy (10) mogą wprowadzać w błąd, bo wyglądają jakoś bardziej „technologicznie” i mogą wydawać się ważniejsze niż są w rzeczywistości. Najczęstszy błąd myślowy polega na utożsamianiu elementów mechanicznych z funkcją elektryczną. Tymczasem w prawidłowo rozrysowanym alternatorze diody prostownicze zawsze znajdują się w mostku prostowniczym, zwykle w tylnej części i są oznaczone jako osobny podzespół (na schemacie jako 5). Z mojej perspektywy bardzo łatwo dać się zmylić, jeśli nie kojarzy się tej części z funkcją prostowania prądu. Dla osób myślących logicznie, ale bez dostatecznej praktyki, takie pytania bywają zdradliwe. Warto zapamiętać, że bez diod prostowniczych, alternator nie byłby w stanie dostarczyć prądu stałego do akumulatora, a sama obudowa czy uzwojenia, choć ważne, nie spełniają tej roli – są niezbędne do generowania prądu, ale nie do jego prostowania. Branżowe standardy zawsze podkreślają, żeby w procesie naprawy lub diagnostyki zacząć od sprawdzenia mostka diodowego, bo to on jest odpowiedzialny za poprawną konwersję prądu i bez niego cała instalacja nie działa jak należy.

Pytanie 29

Na rysunku przedstawiono pomiar

A. napięcia paska klinowego.

B. prędkości obrotowej silnika.

C. kąta zwarcia styków przerywacza.

D. kąta wyprzedzenia zapłonu.

Na tym rysunku widać zastosowanie lampy stroboskopowej do pomiaru kąta wyprzedzenia zapłonu. To urządzenie jest bardzo charakterystyczne właśnie dla tej czynności – korzysta się z impulsów świetlnych zsynchronizowanych z zapłonem świecy, żeby wizualnie zatrzymać znak na kole zamachowym albo na kole pasowym. Dzięki temu mechanik może precyzyjnie ustalić, w którym momencie dochodzi do zapłonu mieszanki paliwowo-powietrznej względem położenia tłoka w cylindrze. Moim zdaniem, właściwe ustawienie kąta wyprzedzenia zapłonu jest kluczowe dla efektywnej pracy silnika – wpływa na osiągi, spalanie i trwałość jednostki napędowej. W praktyce każde auto ma określone przez producenta wartości, według których trzeba ustawić zapłon, a pomiar lampą stroboskopową jest uznawany za jedną z najdokładniejszych metod. Fachowcy często podkreślają, że ignorowanie tej czynności prowadzi do spadku mocy, przegrzewania się silnika czy wręcz do jego uszkodzenia. Stosowanie lampy stroboskopowej stało się standardem w warsztatach, bo pozwala na szybką, precyzyjną i powtarzalną regulację – bez zgadywania na oko. To taka motoryzacyjna podstawa, która naprawdę się przydaje.

Pytanie 30

Bezpiecznik o jakiej wartości prądowej należy zastosować w pojeździe z instalacją 12 V do zabezpieczenia dodatkowo zamontowanego układu o mocy 180 W?

A. 20 A

B. 7,5 A

C. 5 A

D. 10 A

Wybór bezpiecznika o zbyt niskiej wartości prądowej to jeden z najczęściej popełnianych błędów podczas projektowania lub modernizacji instalacji elektrycznych w pojazdach. Często mylnie zakłada się, że wystarczy dobrać bezpiecznik równy wyliczonemu prądowi, albo jeszcze niższy, żeby było „bezpieczniej”. Tymczasem wartość bezpiecznika powinna być nieco wyższa niż prąd znamionowy odbiornika – nie po to, żeby chronić urządzenie, ale całą instalację przed przeciążeniem. Jeżeli dla mocy 180 W i napięcia 12 V wyjdzie nam prąd 15 A, to dobór bezpiecznika 5 A, 7,5 A czy nawet 10 A jest zdecydowanie za niski. Takie wartości spowodują, że bezpiecznik będzie przepalał się przy normalnej pracy urządzenia, co nie ma sensu i powoduje niepotrzebne przestoje w użytkowaniu pojazdu. Moim zdaniem często wynika to z mylnego przekonania, że „im mniejszy bezpiecznik, tym większe bezpieczeństwo”, ale w praktyce to po prostu prowadzi do kłopotów. Standardy branżowe sugerują dobierać bezpiecznik z zapasem 20-30% ponad wyliczony prąd roboczy. Dzięki temu układ działa stabilnie, a jednocześnie chronimy przewody i pozostałe elementy instalacji. Warto mieć też świadomość, że bezpiecznik nie chroni samego odbiornika, ale przewody przed skutkami zwarcia lub nadmiernego obciążenia. Także wybierając zbyt mały bezpiecznik nie poprawiamy bezpieczeństwa, a jedynie narażamy się na awarie. Z mojego doświadczenia wynika, że zawsze lepiej sprawdzić tabelę dopuszczalnych prądów dla przewodów i dobrać bezpiecznik według realnych warunków pracy urządzenia, a nie tylko teoretycznych wyliczeń. To właśnie dlatego 20 A to właściwy wybór w tym przypadku.

Pytanie 31

Pomiary stanów pracy termistora NTC przedstawione na charakterystyce świadczą o jego

A. sprawności.

B. niesprawności.

C. sprawności w zakresie 0÷50°C.

D. niesprawności w zakresie 50÷100°C.

Zdarza się, że myląco interpretuje się charakterystyki termistorów, zwłaszcza NTC. Pojawia się wtedy przekonanie, że np. spadek oporności może świadczyć o uszkodzeniu elementu albo że pewien zakres temperatur jest problematyczny. Tymczasem wykres pokazuje typową, oczekiwaną charakterystykę sprawnego NTC – oporność spada dosyć łagodnie wraz ze wzrostem temperatury, co jest podstawą jego działania w automatyce i elektronice. Jeżeli na podobnym wykresie pojawiłyby się zagłębienia, nagłe skoki, płaskie odcinki lub wartości nierealnie wysokie czy niskie (np. bliskie zera dla niskich temperatur albo odwrotnie), wtedy można by podejrzewać niesprawność. Jednak tutaj wszystko przebiega zgodnie z teorią – od kilkudziesięciu kΩ przy niskich temperaturach do wartości rzędu setek omów przy ok. 100°C. Stwierdzenie sprawności tylko w jednym zakresie (np. 0–50°C) lub niesprawności powyżej jakiejś temperatury to typowy błąd poznawczy wynikający z nieuwzględnienia pełnej charakterystyki elementu. Takie myślenie prowadzi do niepotrzebnych wymian części i błędnych diagnoz serwisowych. W praktyce technicznej porównuje się uzyskane wykresy z danymi katalogowymi producenta – jeśli krzywa przebiega podobnie, element uznaje się za sprawny w całym zakresie pracy. Sama zmiana oporności z temperaturą to przecież istota działania NTC! Warto też pamiętać, że prawidłowa analiza charakterystyk pozwala uniknąć kosztownych pomyłek i jest podstawą efektywnej pracy każdego technika czy inżyniera.

Pytanie 32

Jaką kwotę zapłaci klient za wykonaną usługę przeglądu instalacji rozruchowej oraz wymiany świec żarowych i akumulatora w pojeździe z sześciocylindrowym silnikiem typu ZS na podstawie załączonego cennika części i usług?

Cennik
Lp.	Wykonana usługa (czynność)	Cena [PLN]
1	Przegląd instalacji rozruchowej samochodu	150,00
2	Wymiana akumulatora	40,00
3	Wymiana świecy żarowej	10,00
4	Wymiana świecy zapłonowej	15,00
Lp.	Wartość jednostkowa części (podzespołu)	Cena [PLN]
1	Akumulator	220,00
2	Świeca żarowa	20,00
3	Świeca zapłonowa	25,00
4	Alternator	180,00

A. 650,00 PLN.

B. 480,00 PLN.

C. 590,00 PLN.

D. 660,00 PLN.

Wybór odpowiedzi innej niż 590,00 PLN może wynikać z błędów w obliczeniach lub nieprawidłowego zrozumienia struktury kosztów związanych z przeglądami i wymianą części w pojeździe. Na przykład, odpowiedzi takie jak 480,00 PLN czy 660,00 PLN mogą sugerować, że osoba odpowiadająca mogła pominąć pewne elementy kosztorysu lub źle oszacować ceny usług. Przyjęcie wartości 480,00 PLN mogło być wynikiem nieuwzględnienia kosztu akumulatora lub błędnego zsumowania cen usług, co prowadzi do zaniżenia końcowej kwoty. Z kolei wybór 660,00 PLN może wskazywać na dodanie kosztów, które nie powinny być uwzględnione w tym konkretnym zestawieniu, co skutkuje zawyżonym wynikiem. W obliczeniach należy dokładnie identyfikować i analizować poszczególne koszty, aby uniknąć pseudonaukowych oszacowań. Dobrze jest także korzystać z dostępnych cenników i standardów, aby upewnić się, że wszystkie elementy kosztorysu są prawidłowo uwzględnione. W praktyce, każda usługa powinna być dokładnie wyceniana, a klienci powinni być informowani o wszystkich kosztach, co przyczynia się do większej przejrzystości i zaufania w relacjach biznesowych.

Pytanie 33

Prace związane z obsługą układu hamulcowego powinny być realizowane w pozycji

A. siedzącej podpartej

B. stojącej

C. klęczącej

D. siedzącej

Zajmowanie pozycji siedzącej, klęczącej lub siedzącej podpartej podczas obsługi układu hamulcowego niesie ze sobą szereg problemów, które mogą wpływać na jakość wykonywanych prac oraz bezpieczeństwo technika. W pozycji siedzącej operator ogranicza swoją mobilność, co utrudnia dostęp do niektórych elementów układu hamulcowego, a także zmniejsza pole widzenia. To może prowadzić do nieprawidłowego zdiagnozowania problemu lub pominięcia istotnych aspektów podczas serwisowania. Pozycja klęcząca, mimo że może zapewnić pewną stabilność, nie jest ergonomiczna i może powodować ból stawów oraz zmęczenie, co w dłuższej perspektywie zagraża zdrowiu technika. Użycie podpory w pozycji siedzącej dodatkowo nie sprzyja skupieniu na detalach, co jest kluczowe przy pracy z układami hamulcowymi. Zatem, nieprzemyślane podejście do wyboru pozycji roboczej może skutkować błędnymi diagnozami, a w konsekwencji prowadzić do poważnych usterek w układzie hamulcowym, co jest sprzeczne z zasadami bezpieczeństwa i standardami pracy w branży motoryzacyjnej.

Pytanie 34

Kontrolę napięcia ładowania wykonuje się, mierząc jego wartość na zaciskach akumulatora

A. podczas rozruchu silnika.

B. przy włączonych odbiornikach, bez pracującego silnika.

C. bez włączania odbiorników i silnika.

D. podczas pracy silnika w całym zakresie obrotów.

Jeśli chodzi o pomiar napięcia ładowania bez włączania silnika lub tylko z włączonymi odbiornikami, to jest to częsty błąd wynikający z mylenia stanu spoczynkowego akumulatora ze sprawnością układu ładowania. W praktyce, gdy silnik nie pracuje, alternator nie generuje napięcia, więc mierzymy jedynie napięcie samego akumulatora, które zależy wtedy tylko od jego stopnia naładowania. To nie pozwala na ocenę działania układu ładowania. Podczas rozruchu silnika, napięcie na akumulatorze zwykle spada, bo rozrusznik pobiera bardzo duży prąd – to z kolei testuje raczej kondycję akumulatora i styku przewodów rozruchowych, a nie samego ładowania. Typowym błędem jest też pomiar bez włączania żadnych odbiorników, bo układ ładowania wtedy nie jest obciążony i test staje się mało miarodajny. Warto pamiętać, że dobry test układu ładowania musi uwzględniać zarówno różne obroty silnika, jak i obciążenie elektryczne – tylko taki pomiar pokazuje, jak naprawdę radzi sobie alternator i regulator napięcia w normalnych warunkach eksploatacji. Moim zdaniem, takie uproszczone pomiary prowadzą do fałszywych wniosków, bo można przeoczyć np. zbyt niskie napięcie ładowania przy wyższych obrotach czy przeciążeniu instalacji. Prawidłowa procedura wynika z doświadczenia serwisowego i powtarza się w instrukcjach większości producentów samochodów – mierzymy napięcie na akumulatorze przy pracującym silniku, testujemy różne obroty i włączamy kilka odbiorników. Tylko wtedy mamy pewność, że alternator oraz regulator napięcia działają poprawnie i akumulator będzie ładowany zgodnie z wymaganiami technicznymi. Takie podejście jest po prostu zgodne z najlepszymi praktykami branżowymi.

Pytanie 35

Jeżeli silnik z układem L-Jetronic nie może osiągnąć pełnej mocy, to należy wymienić

A. ogranicznik obrotów silnika.

B. pompę paliwa.

C. przepustnicę.

D. wyłącznik termiczno-czasowy.

No i właśnie! Jeśli silnik z układem L-Jetronic nie osiąga pełnej mocy, to bardzo często problem tkwi właśnie w pompie paliwa. W układach tego typu odpowiednie ciśnienie i wydajność paliwa są po prostu kluczowe. Pompa paliwa musi cały czas dostarczać paliwo pod odpowiednim ciśnieniem, żeby wtryskiwacze mogły poprawnie dawkować mieszankę. Jeśli pompa jest zużyta, zapchana albo zaczyna "padać", to po prostu brakuje paliwa pod maksymalnym obciążeniem – silnik wtedy nie ma pełnej mocy, zaczyna przerywać, a czasem nawet gaśnie przy ostrym przyspieszaniu. Zresztą, w branżowych procedurach diagnostycznych (np. Bosch, ale też instrukcje serwisowe producentów aut) zawsze pomiar ciśnienia paliwa jest jednym z pierwszych kroków przy szukaniu przyczyn spadku mocy w układach wtryskowych. Moim zdaniem, każdy kto pracuje przy autach z L-Jetronic, powinien mieć pod ręką manometr do paliwa i od razu sprawdzać pompę, zamiast kombinować z innymi elementami. Z doświadczenia wiem, że dużo osób szuka problemu gdzie indziej, a to właśnie pompa – szczególnie w starszych autach – jest winna. Warto pamiętać też, że przy wymianie pompy powinno się od razu sprawdzić filtr paliwa – czasem zapchany filtr powoduje podobne objawy, a nowa pompa długo nie pożyje w takim układzie. Technika prosta, ale naprawdę skuteczna.

Pytanie 36

Podczas diagnostyki oświetlenia samochodu osobowego stwierdzono przepalenie żarówki świateł mijania, przepalenie żarówki kierunkowskazów w tylnej lampie i uszkodzenie włącznika świateł stop. Aby usunąć uszkodzenie należy zakupić

A. dwie żarówki świateł mijania, dwie żarówki świateł kierunkowskazów oraz włącznik świateł stop.

B. dwie żarówki świateł mijania, jedną żarówkę świateł kierunkowskazów, dwie żarówki świateł stop oraz włącznik świateł stop.

C. dwie żarówki świateł mijania, dwie żarówki świateł kierunkowskazów, dwie żarówki świateł stop oraz włącznik świateł stop.

D. dwie żarówki świateł mijania, jedną żarówkę świateł kierunkowskazów oraz włącznik świateł stop.

Najczęstszy błąd w tego typu zadaniach to wymienianie więcej elementów niż naprawdę trzeba. Przepalenie żarówki świateł mijania sugeruje wymianę obu żarówek, nawet jeśli uszkodzona jest tylko jedna – to jasne, chodzi o zachowanie tej samej intensywności światła po obu stronach pojazdu, co zresztą jest praktyką zalecaną przez wielu producentów i mechaników. Jednak już w przypadku żarówki kierunkowskazu sytuacja jest zupełnie inna. Skoro usterka dotyczy tylko jednego tylnego kierunkowskazu, nie ma powodu wymieniać żarówek po obu stronach czy wszystkich czterech kierunkowskazów, bo to niepotrzebne koszty i strata czasu. Często spotyka się przekonanie, że jeśli jeden z elementów tego samego typu się zepsuł, to warto wymienić wszystkie, ale w praktyce warsztatowej i według norm serwisowych takie postępowanie dotyczy raczej podzespołów, które zużywają się równomiernie (jak hamulce czy amortyzatory), a nie pojedynczych żarówek kierunkowskazów. Inny błąd to wymiana żarówek świateł stop, choć problem wynikał wyłącznie z uszkodzenia ich włącznika – tutaj sama wymiana przełącznika rozwiązuje sprawę i nie ma żadnej potrzeby wymiany żarówek, jeśli nadal świecą prawidłowo. Tego typu błędne myślenie najczęściej wynika z chęci „dmuchania na zimne”, ale nie zawsze idzie to w parze ze zdrowym rozsądkiem i praktycznym podejściem do naprawy. Dodatkowo, nadmiarowa wymiana elementów jest nieekonomiczna i niepotrzebnie podnosi koszty eksploatacji samochodu. Z praktycznego punktu widzenia należy kierować się rzeczywistym stanem technicznym i logiką naprawy, a nie schematycznym podejściem do wymiany wszystkiego na raz. W tej sytuacji kluczowe było zrozumienie, które elementy faktycznie uległy uszkodzeniu, i wymiana tylko tych, które tego wymagają.

Pytanie 37

Sprawdzona częstotliwość migania kierunkowskazów wynosi 35 cykli w ciągu minuty. Co to oznacza?

A. usterkę włącznika kierunkowskazów

B. usterkę przewodu zasilającego kierunkowskazy

C. prawidłowy cykl migania

D. usterkę przerywacza kierunkowskazów

Wybór odpowiedzi dotyczącej uszkodzenia włącznika kierunkowskazów jest błędny, ponieważ włącznik odpowiada za aktywację świateł kierunkowskazów, ale nie kontroluje częstotliwości ich migania. Jeśli włącznik działa poprawnie, światła powinny się zapalać, a ich intensywność nie wpływa na częstotliwość migania. Podobnie, uszkodzenie przewodu zasilającego kierunkowskazy również nie jest przyczyną zmniejszonej częstotliwości migania. Uszkodzone przewody mogłyby spowodować brak zasilania świateł lub ich nieprawidłowe działanie, ale nie wpływają na specyfikę migania w kontekście cykli na minutę. W przypadku uszkodzenia przerywacza kierunkowskazów natomiast, jego nieprawidłowe działanie prowadzi do zmiany w częstotliwości migania, dlatego odpowiedzi związane z włącznikiem i przewodami zasilającymi są nieadekwatne do konkretnego problemu. Kluczowe jest zrozumienie, że przerywacz pełni funkcję regulacyjną, a jego uszkodzenie bezpośrednio wpływa na częstotliwość, przy czym pozostałe elementy układu mają inne zadania. Typowe błędy myślowe, które prowadzą do takich wniosków, obejmują mylenie funkcji poszczególnych komponentów systemu oświetlenia pojazdu oraz niewłaściwe przypisanie skutków uszkodzeń do konkretnych objawów.

Pytanie 38

Którego przyrządu należy użyć do demontażu końcówki drążka kierowniczego?

A. A.

B. C.

C. B.

D. D.

Wybór innego narzędzia do demontażu końcówek drążków kierowniczych może prowadzić do wielu nieprawidłowości i problemów. Odpowiedzi A i B przedstawiają narzędzia, które są dedykowane zupełnie innym zastosowaniom, takim jak ściągacze do łożysk czy kół zębatych. Użycie tych narzędzi do demontażu końcówek drążków kierowniczych nie tylko jest nieefektywne, ale może również prowadzić do uszkodzeń zarówno narzędzia, jak i samego pojazdu. Narzędzia te nie są przystosowane do specyfiki konstrukcji końcówek drążków kierowniczych, co może skutkować ich zniekształceniem, a nawet złamaniu gwintów. Odpowiedź C, odnosząca się do przyrządu do demontażu sprężyn z amortyzatorów, również nie jest adekwatna, ponieważ sprężyny są komponentami o zupełnie innej charakterystyce i wymagają odmiennych metod i narzędzi do demontażu. Doświadczeni mechanicy wiedzą, że stosowanie niewłaściwego narzędzia nie tylko wydłuża czas pracy, ale również zwiększa ryzyko wypadków i uszkodzeń. Niestety, często zdarza się, że podczas pracy w warsztacie niezbędne narzędzia są zastępowane improwizowanymi rozwiązaniami, co prowadzi do niepożądanych efektów, takich jak wyciek płynów z układów hydraulicznych lub nadmierny luz w układzie kierowniczym, co w dłuższej perspektywie może wpłynąć na bezpieczeństwo jazdy. Dlatego tak istotne jest korzystanie z odpowiednich narzędzi, które zapewniają zarówno efektywność, jak i bezpieczeństwo pracy.

Pytanie 39

Do pomiaru wartości skutecznej napięcia sygnału przemiennego służy

A. multimetr.

B. omomierz.

C. diaskop.

D. oscyloskop.

Wielu uczniów i początkujących elektryków ma problem z doborem właściwego przyrządu do pomiaru napięcia skutecznego sygnału przemiennego, bo na pierwszy rzut oka wydaje się, że każde urządzenie związane z elektryką powinno sobie z tym poradzić. Oscyloskop rzeczywiście pozwala obserwować przebiegi napięć i prądów, ale jego wskazania odnoszą się do wartości chwilowych lub maksymalnych, a nie od razu do wartości skutecznej RMS. Żeby z oscyloskopu wyciągnąć wartość RMS, trzeba by samemu przeliczyć odczyty lub korzystać z oscyloskopów cyfrowych z opcją automatycznego przeliczenia – jednak to nie jest ani wygodne, ani standardowo dostępne. Omomierz natomiast służy wyłącznie do pomiaru oporu elektrycznego, zupełnie nie nadaje się do pomiaru napięcia – jego użycie w tym kontekście to typowy błąd początkujących, którzy mylą funkcje mierników. Diaskop to już kompletnie inna bajka – jest to proste urządzenie optyczne, które nie ma nic wspólnego z elektrycznością, tylko służy do oglądania preparatów pod światłem przechodzącym. Najczęściej błędy w tego typu pytaniach biorą się z braku dokładnej znajomości zastosowań podstawowych narzędzi pomiarowych lub zbyt powierzchownego kojarzenia ich nazw. Najlepiej zawsze sprawdzać, do czego służy dane urządzenie, zanim przypiszemy mu konkretne funkcje. W praktyce zawodowej opieranie się na solidnej wiedzy o narzędziach to absolutna podstawa – niewłaściwy dobór przyrządu skutkuje błędami pomiarowymi, a nawet może być niebezpieczny dla użytkownika i sprzętu. Dlatego warto zapamiętać: do szybkiego i dokładnego pomiaru wartości skutecznej napięcia przemiennego sięgamy po multimetr, najlepiej taki z funkcją True RMS, jeśli mamy do czynienia z niestandardowymi przebiegami.

Pytanie 40

Do działań diagnostycznych układu paliwowego nie wlicza się

A. sprawdzenia wydajności pompy paliwa

B. wymiany filtra paliwa

C. pomiaru ciśnienia w listwie paliwowej

D. pomiaru czasów wtrysku paliwa

Wymiana filtra paliwa to naprawdę ważna rzecz, której nie można lekceważyć. To nie jest diagnostyka, a bardziej serwisowa robota, która pozwala silnikowi działać jak należy. Jeśli filtr jest zanieczyszczony, może to spowodować problemy z paliwem, a w efekcie z samą pracą silnika. Lepiej regularnie wymieniać filtr, żeby uniknąć takich kłopotów. Jeśli chodzi o diagnostykę, to skupiamy się na pomiarach i różnych kontrolkach, żeby zobaczyć, czy wszystko gra w układzie paliwowym. Na przykład, jeśli zmierzymy czasy wtrysku, możemy sprawdzić, czy wtryskiwacze są w porządku. A kontrola pompy paliwa mówi nam, czy dostarcza odpowiednią ilość paliwa. Te wszystkie czynności są istotne, bo pomagają nam zdiagnozować, co się dzieje z silnikiem i jak temu zapobiec, żeby wszystko działało bez zarzutu.

Rozpocznij nowy egzamin

Powrót do strony głównej
