Informacje o egzaminie:

Zawód: Technik elektronik
Kwalifikacja: ELM.02 - Montaż oraz instalowanie układów i urządzeń elektronicznych
Data rozpoczęcia: 11 maja 2026 04:27
Data zakończenia: 11 maja 2026 04:30

Egzamin niezdany

Wynik: 3/40 punktów (7,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Który układ cyfrowy należy wykorzystać do konwersji kodu BCD na kod dla wyświetlacza siedmiosegmentowego?

A. Enkoder

B. Koder

C. Transkoder

D. Dekoder

Jeśli w kontekście zamiany kodu BCD na kod dla wyświetlacza siedmiosegmentowego wybrałeś coś innego jak dekoder, koder czy enkoder, to niewątpliwie coś poszło nie tak. Dekoder zamienia sygnały binarne na specjalne sygnały wyjściowe i jest użyteczny, gdy chcemy aktywować jedno z wielu wyjść na podstawie danych wejściowych, ale nie jest stworzony do konwersji z BCD. Koder działa z kolei odwrotnie - przyjmuje sygnały z różnych linii i skraca je do krótszego kodu binarnego, więc też nie pasuje do naszej sytuacji. Co do enkodera, to on zamienia sygnały analogowe na cyfrowe, więc w ogóle nie wchodzi w grę. Generalnie, wybór niewłaściwych układów często bierze się z braku zrozumienia, czym te komponenty się różnią i jakie mają zastosowania. Zamiast tego, do tej konwersji potrzebny jest transkoder, który jest właściwie do tego stworzony i wszystko działa tak, jak trzeba.

Pytanie 2

Zjawiska elektryczne w atmosferze mogą powodować indukowanie niepożądanych napięć, które mają wpływ na parametry anteny, co skutkuje

A. spadkiem impedancji wejściowej

B. zniekształceniem charakterystyki kierunkowej

C. zmianą długości oraz powierzchni skutecznej

D. spadkiem rezystancji promieniowania

Wiele osób może mylnie utożsamiać wpływ wyładowań atmosferycznych na anteny z innymi parametrami, takimi jak impedancja wejściowa czy rezystancja promieniowania. Zmniejszenie impedancji wejściowej anteny nie jest bezpośrednio związane z wpływem wyładowań, ponieważ te zmiany są zazwyczaj wynikiem modyfikacji konstrukcyjnych lub zmiany materiałów, z których antena jest zbudowana. Rezystancja promieniowania odnosi się do efektywności radia w promieniowaniu sygnału, co również nie jest bezpośrednio dotknięte przez wyładowania atmosferyczne. Zmiany długości i powierzchni skutecznej anteny mogą wystąpić w wyniku fizycznych uszkodzeń, ale nie są typowym wynikiem oddziaływań elektrycznych. Typowym błędem myślowym jest zrozumienie wyładowań atmosferycznych jako wpływających na parametry statyczne anteny, podczas gdy w rzeczywistości ich głównym efektem jest dynamiczne zniekształcanie charakterystyki kierunkowej, co zmienia sposób, w jaki antena odbiera lub emituje sygnał. Dlatego kluczowe jest, aby specjalista w dziedzinie telekomunikacji rozumiał mechanizmy wpływu zjawisk atmosferycznych na systemy antenowe i wiedział, jak stosować odpowiednie zabezpieczenia zgodne z najlepszymi praktykami branżowymi.

Pytanie 3

Który z wymienionych elementów elektronicznych przedstawiony jest na zdjęciu?

A. Transoptor.

B. Przerzutnik monostabilny.

C. Komparator.

D. Wzmacniacz operacyjny.

Wybierając inne opcje, można napotkać istotne nieporozumienia dotyczące funkcji i oznaczeń elementów elektronicznych. Komparator, który jest elementem służącym do porównywania dwóch sygnałów, może być mylnie postrzegany jako wzmacniacz operacyjny ze względu na ich podobieństwa w budowie. Niemniej jednak, komparatory działają zazwyczaj w trybie porównawczym, co oznacza, że nie są zaprojektowane do wzmacniania sygnałów, ale do ich analizy w kontekście logicznym. Z kolei transoptory, które służą do optycznej izolacji obwodów elektrycznych, również mają swoje specyficzne zastosowanie, które znacznie różni się od funkcji wzmacniaczy operacyjnych. Osoby, które wybierają tę odpowiedź, mogą nie dostrzegać, że transoptory są wykorzystywane w aplikacjach takich jak interfejsy optyczne. Przerzutniki monostabilne, które z kolei są elementami cyfrowymi, mają za zadanie generować impuls o określonym czasie w odpowiedzi na sygnał wyzwalający. Rozumienie różnic w zastosowaniach tych elementów jest kluczowe dla prawidłowego projektowania układów elektronicznych. Typowe błędy myślowe, które prowadzą do takich niepoprawnych odpowiedzi, to mylenie funkcji oraz zastosowań poszczególnych elementów, co w efekcie prowadzi do niepoprawnych wniosków w analizie układów elektronicznych.

Pytanie 4

Aby zbadać ciągłość żył w przewodzie teletechnicznym, należy zastosować

A. częstościomierz

B. galwanometr

C. omomierz

D. woltomierz

Używanie woltomierza, częstościomierza czy galwanometru do sprawdzania ciągłości przewodów teletechnicznych to nie najlepszy pomysł. Woltomierz mierzy napięcie w obiegu elektrycznym, ale to nie mówi nic o tym, czy obwód jest ciągły. Możesz mieć napięcie na końcach przewodu, ale to nie znaczy, że przewód działa. Częstościomierz z kolei jest od mierzenia częstotliwości sygnałów, co w ogóle nie ma związku z ciągłością przewodów. To może dawać fałszywe poczucie bezpieczeństwa, bo obwód może być przerwany, nawet jeśli coś tam się mierzy. Galwanometr, mimo że można nim zmierzyć prąd, też nie jest dobrym wyborem do sprawdzania ciągłości. Skupianie się tylko na pomiarze prądu bez zerknięcia na opór może sprawić, że przeoczysz problemy z przerwami w obwodzie. Często ludzie mylą funkcje tych urządzeń, myśląc, że obecność napięcia czy prądu zawsze wskazuje na ciągłość, a to w ogóle nie jest tak prosto.

Pytanie 5

Silne pole elektrostatyczne wywołuje

A. wzrost wilgotności powietrza

B. rozdzielenie laminatu, używanego jako podłoże płytki drukowanej

C. zakłócenia w funkcjonowaniu aparatury kontrolno-pomiarowej

D. wzrost temperatury otoczenia

Silne pole elektrostatyczne może powodować zakłócenia w działaniu aparatury kontrolno-pomiarowej, co jest szczególnie istotne w kontekście urządzeń elektronicznych. W praktyce, te zakłócenia mogą prowadzić do błędnych odczytów, uszkodzeń sprzętu czy nawet całkowitego unieruchomienia systemu. Przykładem mogą być sytuacje, w których urządzenia pomiarowe, takie jak multimetry czy oscyloskopy, są narażone na wpływ silnych pól elektrostatycznych, co skutkuje nieprawidłowym działaniem. W branży elektronicznej, na przykład w laboratoriach badawczych, stosowane są standardy, takie jak IEC 61000-4-2, które regulują testowanie odporności na zakłócenia elektrostatyczne. Odpowiednie projektowanie i stosowanie ekranowania oraz uziemienia urządzeń jest kluczowe, aby zminimalizować wpływ pól elektrostatycznych na działanie aparatury. To wiedza, która powinna być podstawą dla inżynierów i techników pracujących w obszarze elektroniki oraz automatyki.

Pytanie 6

Analogowy oscyloskop dwukanałowy pozwala na pomiar

A. przesunięcia fazowego

B. stosunku sygnału do szumu

C. bitowej stopy błędów

D. współczynnika błędów modulacji

Odpowiedź "przesunięcie fazowe" jest poprawna, ponieważ analogowy oscyloskop dwukanałowy jest szczególnie przydatny do analizy sygnałów w czasie rzeczywistym, umożliwiając bezpośrednie porównanie dwóch sygnałów. Przesunięcie fazowe oznacza różnicę w czasie pomiędzy dwoma sygnałami, co jest kluczowe w wielu zastosowaniach elektronicznych, takich jak synchronizacja systemów, modulacja czy analiza obwodów. Z pomocą oscyloskopu można zaobserwować, jak dwa sygnały współpracują ze sobą, co pozwala na dokładne pomiary przesunięcia fazowego. Przykładem zastosowania tej techniki może być analizowanie sygnałów w systemach komunikacyjnych, gdzie dokładna synchronizacja sygnałów jest kluczowa dla poprawnego odbioru informacji. Ponadto, w przypadku analizy filtrów, przesunięcie fazowe może dostarczyć informacji o stabilności i charakterystyce częstotliwościowej systemu, co jest zgodne z najlepszymi praktykami w obszarze inżynierii elektronicznej.

Pytanie 7

Podczas pomiaru rezystancji przy użyciu metody technicznej, woltomierz oraz amperomierz wskazują odpowiednio 40 V i 20 mA. Jaką wartość ma mierzona rezystancja?

A. 2 kΩ

B. 200 kΩ

C. 0,2 kΩ

D. 20 kΩ

Analizując pozostałe odpowiedzi, istotne jest zrozumienie, czym jest opór w kontekście prawa Ohma oraz jak właściwie obliczać rezystancję. W przypadku pierwszej możliwości, 0,2 kΩ, zauważamy, że jest to wartość znacznie niższa od oczekiwanej. Taki wynik mógłby sugerować błędne odczytanie natężenia prądu lub napięcia, co jest często spotykanym błędem. Niektórzy mogą mylnie przeliczać jednostki, ignorując, że 20 mA to 0,02 A, a nie 0,2 A, co prowadzi do znacznych różnic w wyniku. Z kolei odpowiedź 20 kΩ również jest niepoprawna, ponieważ sugeruje bardzo dużą rezystancję w stosunku do podanego napięcia i natężenia prądu, co jest sprzeczne z prawem Ohma. Takie myślenie może prowadzić do nieporozumień w obliczeniach, zwłaszcza w kontekście analizy układów z niewielkimi wartościami rezystancji. W przypadku 200 kΩ, otrzymujemy wynik, który również nie znajduje uzasadnienia w podanych danych. Warto zauważyć, że prawidłowe pomiary wymagają nie tylko znajomości wzorów, ale także umiejętności przeliczenia i zrozumienia jednostek miar. Typowe błędy myślowe, takie jak pomylenie jednostek lub nieprawidłowe zrozumienie zależności między napięciem, natężeniem a rezystancją, mogą prowadzić do znacznych nieprawidłowości w pomiarach. W praktycznych zastosowaniach, takich jak naprawa urządzeń elektronicznych, kluczowe jest posługiwanie się poprawnymi wartościami i procedurami, aby uniknąć kosztownych błędów w diagnostyce i eksploatacji urządzeń.

Pytanie 8

Do odkręcenia śruby, którą przedstawiono na zdjęciu należy zastosować klucz

A. nasadowy Torx.

B. imbusowy Torx.

C. nasadowy sześciokątny.

D. imbusowy sześciokątny.

Poprawna odpowiedź to klucz nasadowy sześciokątny, ponieważ do odkręcenia śruby z sześciokątną głową wymaga się zastosowania narzędzia o odpowiednim profilu. Klucz nasadowy sześciokątny jest standardowym narzędziem w mechanice, które zapewnia doskonałe dopasowanie do sześciokątnych gniazd śrub, co minimalizuje ryzyko uszkodzenia zarówno śruby, jak i narzędzia. Użycie tego klucza pozwala na skuteczne przeniesienie momentu obrotowego, co jest kluczowe w przypadku mocno dokręconych elementów. W praktyce, klucze nasadowe są często wykorzystywane w warsztatach samochodowych, budowlanych oraz w różnych projektach DIY, gdzie ważna jest precyzja i efektywność. Utrzymanie kluczy w dobrym stanie technicznym oraz ich odpowiednie oznaczenie zgodnie z normami, takimi jak ISO, jest kluczowe dla zapewnienia bezpieczeństwa i efektywności pracy.

Pytanie 9

Jak wpłynie zwiększenie wartości pojemności C na parametry pracy filtra górnoprzepustowego?

A. Zmniejszy się dolna częstotliwość graniczna.

B. Wzrośnie dolna częstotliwość graniczna.

C. Dolna częstotliwość graniczna nie zmieni się.

D. Przesunięcie fazowe nie zmieni się.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zwiększenie wartości pojemności C w filtrze górnoprzepustowym wpływa na dolną częstotliwość graniczną (fc) zgodnie z równaniem fc = 1/(2πRC). Zwiększając pojemność, mianownik tego wyrażenia rośnie, co skutkuje obniżeniem wartości częstotliwości granicznej. Przykładowo, w aplikacjach audio, redukcja dolnej częstotliwości granicznej pozwala na efektywniejsze eliminowanie niepożądanych niskich tonów, co poprawia jakość dźwięku. W praktyce, zwiększenie pojemności kondensatora w obwodzie filtrującym umożliwia lepsze separowanie sygnałów w pasmach, co jest kluczowe w systemach akustycznych czy telekomunikacyjnych, gdzie dokładna kontrola nad pasmem przenoszenia ma fundamentalne znaczenie. Znajomość działania filtrów i świadome manipulowanie ich parametrami jest zgodne z najlepszymi praktykami inżynieryjnymi, które uwzględniają zarówno teorię, jak i zastosowania praktyczne w dziedzinie elektroniki.

Pytanie 10

Jaką bramkę należy umieścić w miejscu oznaczonym X układzie przedstawionym na schemacie, aby otrzymać na wyjściu stan logiczny 1?

A. Ex-OR

B. AND

C. OR

D. NAND

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Bramka NAND to jeden z podstawowych elementów w cyfrowych układach logicznych. Działa na zasadzie negacji bramki AND, co oznacza, że jej wyjście jest w stanie logicznym 0 tylko wtedy, gdy oba wejścia mają stan 1. W przypadku tego zadania, gdy jedno wejście ma stan 0, a drugie 1, bramka NAND generuje na wyjściu stan 1. W praktycznych zastosowaniach bramki NAND są wykorzystywane w projektowaniu złożonych układów cyfrowych, takich jak rejestry czy układy pamięci. Zastosowanie tej bramki w układzie logicznym pozwala na efektywne tworzenie bardziej złożonych funkcji logicznych, ponieważ bramki NAND mogą być używane do budowy wszystkich innych typów bramek logicznych, co jest zgodne z zasadą uniwersalności. Warto zauważyć, że w standardach projektowania układów cyfrowych, bramki NAND są preferowane ze względu na ich prostotę i efektywność w implementacji różnych funkcji logicznych. Dlatego umieszczenie bramki NAND w miejscu oznaczonym X jest kluczowe dla uzyskania pożądanego wyniku na wyjściu.

Pytanie 11

Poprawnie funkcjonująca instalacja antenowa jest zbudowana w topologii

A. gwiazdy, w której wykorzystano wyłącznie gniazda TV końcowe

B. gwiazdy, w której wykorzystano wyłącznie gniazda TV przelotowe

C. liniowej, w której wykorzystano wyłącznie gniazda TV końcowe

D. liniowej, w której wykorzystano wyłącznie gniazda TV przelotowe

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Instalacja antenowa w topologii gwiazdy, w której zastosowano gniazda TV końcowe, jest uznawana za najbardziej efektywną i elastyczną strukturę. W tej konfiguracji każdy odbiornik TV jest bezpośrednio podłączony do centralnego punktu dystrybucyjnego, co zapewnia optymalne parametry sygnału. Gniazda końcowe służą do bezpośredniego odbioru sygnału z anteny, eliminując problemy z tłumieniem, które mogą występować w instalacjach liniowych. W praktyce oznacza to, że użytkownicy mogą cieszyć się lepszą jakością obrazu i dźwięku, a także większą ilością dostępnych kanałów. Dodatkowo, instalacja w topologii gwiazdy pozwala na łatwiejsze dodawanie nowych gniazd lub modyfikację istniejących bez wpływu na pozostałe odbiorniki. Zgodnie z normami branżowymi, ważne jest również stosowanie odpowiednich kabli oraz złączek, aby zminimalizować straty sygnału. Wybór tej topologii jest zatem zgodny z najlepszymi praktykami w zakresie instalacji antenowych.

Pytanie 12

Jakość sygnału z anten satelitarnych mocno uzależniona jest od warunków pogodowych, co prowadzi do tzw. efektu pikselizacji lub utraty obrazu. W przypadku anten o jakiej średnicy to zjawisko jest najbardziej zauważalne?

A. 85 cm

B. 110 cm

C. 100 cm

D. 60 cm

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Antena o średnicy 60 cm jest najbardziej podatna na zjawisko pikselizacji oraz zanik obrazu z powodu warunków atmosferycznych, takich jak opady deszczu, śniegu czy silne wiatry. Mniejsze anteny mają mniejszą zdolność do zbierania sygnału, co oznacza, że ich wydajność spada w trudnych warunkach atmosferycznych. Przy standardowych częstotliwościach pracy dla anten satelitarnych, mniejsze średnice są bardziej narażone na utratę sygnału, ponieważ nie mogą efektywnie odbierać sygnałów odbitych czy rozproszonych przez czynniki atmosferyczne. W praktyce, użytkownicy anten o średnicy 60 cm często doświadczają problemów z jakością obrazu lub jego całkowitym zniknięciem podczas silnych opadów deszczu. Z tego powodu, w sytuacjach, gdzie warunki atmosferyczne mogą być zmienne, zaleca się stosowanie większych anten, które oferują lepszą stabilność sygnału oraz jakość obrazu. W branży telekomunikacyjnej standardem jest rekomendowanie anten o co najmniej 80 cm średnicy dla obszarów, gdzie opady mogą być częste lub intensywne.

Pytanie 13

Zacisk urządzenia elektronicznego, którego symbol graficzny przedstawiono na rysunku, służy do podłączenia przewodu

A. uziemiającego.

B. neutralnego.

C. wyrównawczego.

D. fazowego.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zacisk uziemiający jest kluczowym elementem w każdym urządzeniu elektrycznym, pełniącym funkcję zapewnienia bezpieczeństwa użytkownikom. Symbol przedstawiony na rysunku jest powszechnie uznawanym oznaczeniem dla tego typu zacisku. Uziemienie ma za zadanie odprowadzenie nadmiaru energii elektrycznej do ziemi, co minimalizuje ryzyko porażenia prądem w sytuacjach awaryjnych, takich jak zwarcia czy uszkodzenia izolacji. Na przykład, w instalacjach domowych, przewód uziemiający łączy się z metalowymi elementami budynku, co gwarantuje, że wszelkie niebezpieczne napięcia zostaną skierowane do ziemi. W kontekście standardów, normy PN-EN 61140 oraz PN-IEC 60364 jasno określają zasady dotyczące uziemienia oraz ochrony przed porażeniem elektrycznym, co podkreśla znaczenie prawidłowego podłączenia tego typu zacisku.

Pytanie 14

Aby połączyć kartę sieciową komputera PC z routerem, należy użyć kabla z wtykami

A. RJ-45

B. DIN

C. BNC

D. JACK

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź RJ-45 jest poprawna, ponieważ wtyki RJ-45 są standardowo używane do łączenia komputerów z routerami w sieciach lokalnych (LAN). RJ-45 to złącze, które obsługuje kable Ethernet, co umożliwia przesyłanie danych z dużymi prędkościami, typowo od 10 Mbps do 10 Gbps, w zależności od zastosowanego standardu (np. 10BASE-T, 100BASE-TX, 1000BASE-T). Wtyki te mają osiem styków, co pozwala na przesyłanie danych w formie zbalansowanej, co zwiększa odporność na zakłócenia elektromagnetyczne. Użycie kabla z wtykami RJ-45 jest zgodne z międzynarodowymi standardami, takimi jak ISO/IEC 11801. W praktyce, RJ-45 jest najczęściej spotykanym złączem w domowych i biurowych sieciach komputerowych. Przykładem zastosowania jest podłączenie laptopa do routera, aby uzyskać stabilne połączenie internetowe. Warto również wspomnieć o różnych kategoriach kabli Ethernet, takich jak Cat5e, Cat6, które różnią się prędkościami transferu oraz zakresem częstotliwości, co również wpływa na ich zastosowanie w różnych sieciach.

Pytanie 15

Którego narzędzia należy użyć w celu zamontowania, przedstawionego na fotografii, wtyku na końcówce przewodu antenowego?

A. Klucza płaskiego.

B. Zgrzewarki.

C. Szczypiec płaskich.

D. Zaciskacza.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zaciskacz to naprawdę ważne narzędzie, szczególnie przy montażu wtyków na końcówkach przewodów, w tym także antenowych. Dzięki niemu możesz solidnie zaciśnięć wtyk na przewodzie, co daje pewność, że połączenie będzie stabilne i niezawodne. Jak to wygląda w praktyce? Używając zaciskacza, masz większą kontrolę i bezpieczeństwo, co pomaga uniknąć ewentualnych uszkodzeń przewodu. To ważne, bo w przypadku wtyków antenowych muszą być one naprawdę dobrze zamocowane, żeby nie było strat sygnału, a to jest kluczowe w komunikacji. Takie standardy jak IEC 60130-9 mówią, jak ważne jest korzystanie z odpowiednich narzędzi i technik. Wybierając zaciskacz, zwróć uwagę na jego jakość oraz na to, czy pasuje do odpowiednich wtyków, żeby było zgodne z normami branżowymi. Moim zdaniem, znajomość obsługi zaciskacza i umiejętność montowania wtyków wpływa na lepsze działanie systemów antenowych.

Pytanie 16

Instrukcja CLR P1.7 wskazuje na

A. wymazanie komórki o adresie 1.7

B. zerowanie linii 7 w porcie P1

C. wczytanie komórki znajdującej się pod adresem 1.7

D. konfigurację linii 7 w porcie P1

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Rozkaz CLR P1.7 oznacza zerowanie linii 7 w porcie P1, co jest kluczowe w kontekście programowania mikrokontrolerów, szczególnie w architekturze MCS-51. W systemach mikroprocesorowych porty I/O, takie jak P1, są używane do komunikacji z zewnętrznymi urządzeniami. Komenda CLR, czyli 'Clear', jest stosowana do ustawienia konkretnego bitu w rejestrze portu na stan niski (0). Zerowanie linii 7 w porcie P1 może mieć istotne znaczenie w aplikacjach, gdzie ta linia steruje zewnętrznym urządzeniem, takim jak dioda LED, przekaźnik czy inny element elektroniczny. Przykładowo, aby wyłączyć diodę LED podłączoną do linii 7, należy wykonać tę komendę, co rezultuje w uzyskaniu pożądanego efektu w aplikacji. Zrozumienie działania portów I/O oraz umiejętność manipulowania stanami bitów w rejestrach jest fundamentem w inżynierii oprogramowania dla systemów wbudowanych, co jest zgodne z zasadami najlepszych praktyk w branży.

Pytanie 17

Badanie złącza p-n w tranzystorze bipolarnym można przeprowadzić przy użyciu

A. amperomierza

B. omomierza

C. woltomierza

D. watomierza

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź dotycząca omomierza jest jak najbardziej trafna. To narzędzie służy do pomiaru oporu elektrycznego, co jest mega ważne przy badaniu złącza p-n w tranzystorze bipolarnym. Złącze p-n działa jak dioda, która w zasadzie jest przewodnikiem, gdy prąd płynie w jedną stronę, a w drugą - staje się opornikiem. Kiedy używamy omomierza, możemy sprawdzić, czy to złącze działa tak jak powinno, bo mierzymy opór w obu stanach. Jak tranzystor się uszkodzi, omomierz pokaże niską oporność nawet w stanie zaporowym, co oznacza, że coś jest nie tak. W elektronice omomierz to kluczowe narzędzie, zwłaszcza przy diagnozowaniu problemów w obwodach i produkcji komponentów elektronicznych. Każdy tranzystor musi być testowany, żeby był zgodny z normami jakości. To pokazuje, jak ważny jest omomierz przy weryfikacji złączy p-n.

Pytanie 18

Urządzenie, które może być używane na zewnątrz i cechuje się wysoką odpornością na negatywne działanie warunków atmosferycznych, to

A. głowica w.cz.

B. konwerter satelitarny.

C. tuner telewizji satelitarnej.

D. multiswitch.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Konwerter satelitarny to naprawdę ważne urządzenie w telewizji satelitarnej. Działa tak, że zamienia sygnały z satelity na coś, co dekodery lub tunery mogą zrozumieć i wykorzystać. Jest bardzo odporny na różne złe warunki pogodowe, więc spokojnie można go używać na zewnątrz. W praktyce montuje się go na antenach satelitarnych, gdzie musi znosić deszcz, śnieg, wiatr i wysokie lub niskie temperature. Jakość materiałów, z jakich jest zrobiony, ma ogromne znaczenie, bo to zapewnia jego trwałość i niezawodność. Istnieją różne standardy budowy konwerterów, jak na przykład EN 50083, które określają, jak powinny działać i jakie muszą być odporne na pogodę. Dzięki temu, użytkownicy mogą cieszyć się dobrym sygnałem telewizyjnym, nawet jak pogoda jest zmienna. Ważne jest, żeby dobrze wybrać konwerter, bo to wpływa na jakość odbioru, szczególnie w miejscach, gdzie sygnał nie jest najlepszy.

Pytanie 19

W czujce ruchu podłączonej w konfiguracji 3EOL/NC stwierdzono, że centrala alarmowa nie wykrywa antymaskingu (styk alarmowy – A i sabotażowy – T działają poprawnie). Prawdopodobną przyczyną jest uszkodzenie

A. jednocześnie styków A i M

B. styku M

C. styku T

D. jednocześnie styków A i T

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "styk M" jest prawidłowa, ponieważ w systemie alarmowym z konfiguracją 3EOL/NC styk M odpowiada za funkcję antymaskingu. Antymasking to mechanizm, który zabezpiecza czujki przed próbami ich zakłócania lub manipulacji, co jest kluczowe w systemach bezpieczeństwa. Jeśli styk alarmowy (A) oraz styk sabotażowy (T) działają poprawnie, to uszkodzenie dotyczy właśnie styku M, który jest odpowiedzialny za wykrywanie takich manipulacji. W praktyce oznacza to, że jeśli styk M nie funkcjonuje, czujnik nie zgłosi próby zakłócenia, co stwarza lukę w zabezpieczeniach. Dlatego istotne jest regularne testowanie wszystkich styków w systemach alarmowych zgodnie z zaleceniami producenta. Dobre praktyki zakładają, że w ramach konserwacji należy okresowo sprawdzać działanie funkcji antymaskingu, aby zapewnić pełne bezpieczeństwo chronionych obiektów.

Pytanie 20

Jaki element elektroniczny, na którego obudowie umieszczono oznaczenie 78L05, przedstawiono na fotografii?

A. Tranzystor unipolarny.

B. Filtr aktywny.

C. Stabilizator napięcia.

D. Tranzystor bipolarny.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "stabilizator napięcia" jest prawidłowa, ponieważ oznaczenie 78L05 wskazuje na liniowy stabilizator napięcia, który dostarcza stałe napięcie wyjściowe 5V z maksymalnym prądem obciążenia do 100 mA. Stabilizatory napięcia są kluczowymi elementami w obwodach elektronicznych, szczególnie w aplikacjach, gdzie wymagane jest stabilne napięcie zasilania dla mikroprocesorów, czujników i układów cyfrowych. W praktyce, takie stabilizatory są często wykorzystywane w zasilaczach, aby zapewnić odpowiednie napięcie dla komponentów. Standardowa obudowa TO-92, w której produkowane są te elementy, ułatwia ich montaż w różnych aplikacjach. Stosowanie stabilizatorów napięcia, takich jak 78L05, przyczynia się do poprawy niezawodności systemów elektronicznych, minimalizując wpływ wahań napięcia zasilającego na działanie układów. Warto również zauważyć, że stabilizatory te są zgodne z powszechnie przyjętymi normami dotyczącymi bezpieczeństwa i wydajności systemów zasilania.

Pytanie 21

W wyniku pomiarów stanów logicznych stwierdzono, że uszkodzeniu uległa bramka

A. AND

B. EX-NOR

C. EX-OR

D. NAND

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Bramka EX-NOR, znana również jako bramka równoważności, jest kluczowym elementem w projektowaniu układów cyfrowych. Jej działanie polega na tym, że generuje stan wysoki (1) na wyjściu, gdy oba wejścia mają ten sam stan, co czyni ją przydatną w aplikacjach, gdzie porównywanie wartości logicznych jest niezbędne. Przykładowo, bramka ta znajduje zastosowanie w układach kontrolujących stany logiczne w systemach komputerowych, gdzie porównywanie bitów informacji jest kluczowe. W praktyce, w przypadku układów, w których działanie opiera się na równoważności sygnałów, uszkodzenie bramki EX-NOR może prowadzić do błędnych wyników w operacjach logicznych, co z kolei wpływa na cały system. Zgodnie z najlepszymi praktykami, projektanci układów powinni regularnie testować bramki EX-NOR w celu zapewnienia ich prawidłowego działania, szczególnie w aplikacjach krytycznych, takich jak systemy zabezpieczeń czy obliczenia w czasie rzeczywistym. Ważne jest, aby zrozumieć, jak uszkodzenie tej bramki może zakłócić funkcjonowanie całego obwodu logicznego.

Pytanie 22

Na rysunku przedstawiono kompas elektroniczny składający się z dwóch geodezyjnych odbiorników GPS umieszczonych na jednej osi oraz oprogramowania służącego do zapisywania danych pomiarowych. Urządzeniem tym nie można zmierzyć

A. azymutu.

B. wysokości.

C. prędkości wiatru.

D. kąta elewacji.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Kompas elektroniczny to naprawdę fajne narzędzie, które korzysta z dwóch odbiorników GPS. Dzięki nim można precyzyjnie określić swoje położenie, co jest mega ważne w geodezji i nawigacji. Na przykład, kiedy robimy pomiary wysokości czy ustalamy azymut – czyli kąt między północą a jakimś punktem – to właśnie te odbiorniki robią swoje. A azymut to kluczowy element, jeśli chodzi o orientację w terenie. Z drugiej strony, kąt elewacji jest używany w astronomii i inżynierii, żeby określić, pod jakim kątem patrzymy na dany obiekt względem horyzontu. Ale pamiętaj, że kompas elektroniczny nie zmierzy prędkości wiatru – do tego potrzebujemy anemometrów, które są specjalnie zaprojektowane do pomiarów ruchu powietrza. Warto zrozumieć, jakie są możliwości i ograniczenia różnych technologii, bo to pomoże nam podejmować lepsze decyzje w pracy z danymi.

Pytanie 23

Co należy zrobić, gdy pracownik, który został odizolowany od źródła prądu, jest nieprzytomny, ale zachowuje prawidłowy oddech oraz funkcje serca?

A. należy udrożnić jego górne drogi oddechowe

B. przystępuje się do natychmiastowego zewnętrznego masażu serca

C. układa się go w ustalonej pozycji bocznej i obserwuje

D. układa się go na plecach i unosi nogi

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
W przypadku osoby nieprzytomnej, ale z zachowanym oddechem i pracą serca, kluczowe jest zapewnienie drożności dróg oddechowych oraz monitorowanie stanu pacjenta. Ułożenie w pozycji bocznej ustalonej (PBU) ma na celu zapobieganie ewentualnemu zadławieniu się w przypadku wymiotów oraz ułatwienie swobodnego przepływu powietrza. Pozycja ta jest rekomendowana przez wiele organizacji zajmujących się pierwszą pomocą, w tym przez Europejską Radę Resuscytacji (ERC). PBU pozwala również na łatwiejsze obserwowanie pacjenta, co jest istotne w kontekście szybkiego reagowania na ewentualne zmiany w jego stanie zdrowia. Ułożenie w tej pozycji powinno być wykonywane ostrożnie, aby uniknąć urazów kręgosłupa, szczególnie w przypadku potencjalnych urazów spowodowanych wypadkami elektrycznymi. Dlatego istotne jest, aby każdy, kto udziela pierwszej pomocy, był świadomy tej procedury oraz znał jej zastosowanie w praktyce.

Pytanie 24

Nieprawidłowa impedancja falowa kabla koncentrycznego wskazuje na uszkodzenie

A. żyły.

B. izolacji wewnętrznej.

C. ekranu.

D. izolacji zewnętrznej.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Izolacja wewnętrzna kabla koncentrycznego odgrywa kluczową rolę w utrzymaniu odpowiedniej impedancji falowej. Uszkodzenie tej izolacji prowadzi do nieprawidłowego przechodzenia sygnałów oraz zniekształceń, co skutkuje obniżeniem jakości przesyłanych danych. W przypadku kabli koncentrycznych, które są powszechnie stosowane w telekomunikacji i systemach audio, istotne jest, aby impedancja wynosiła dokładnie 75 Ω. Każde odchylenie od tej wartości może być oznaką problemów z izolacją wewnętrzną, co w praktyce może prowadzić do strat sygnału, interferencji i zwiększonego szumów. Standardy branżowe, takie jak IEC 61196, podkreślają znaczenie spójności impedancji dla jakości sygnału. W zastosowaniach takich jak telewizja kablowa czy systemy monitoringu, nieprzerwana i stabilna impedancja jest kluczowa dla zapewnienia niezawodności systemu. Zrozumienie tego aspektu pozwala na skuteczne diagnozowanie problemów i utrzymanie wysokiej jakości infrastruktury telekomunikacyjnej.

Pytanie 25

Aby zabezpieczyć drogi oddechowe przed szkodliwymi oparami, podczas lutowania należy używać

A. odsysacza cyny

B. półmaski filtracyjnej bez zaworka

C. odsysacza dymu

D. wiatraka

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odsysacz dymu jest kluczowym urządzeniem do ochrony dróg oddechowych podczas lutowania, gdyż skutecznie eliminuje toksyczne opary i cząstki, które powstają w procesie lutowania. Dym lutowniczy zawiera m.in. substancje chemiczne, takie jak opary metali oraz substancje lotne, które mogą mieć negatywny wpływ na zdrowie, w tym powodować podrażnienia dróg oddechowych, a w dłuższym okresie prowadzić do poważnych problemów zdrowotnych. Odsysacze dymu działają na zasadzie lokalnego odsysania, co oznacza, że są w stanie zbierać dym w bezpośrednim sąsiedztwie miejsca pracy. Dobrą praktyką jest również ich regularne serwisowanie i wymiana filtrów, aby zapewnić ich maksymalną efektywność. W normach dotyczących BHP oraz w wytycznych dotyczących ochrony zdrowia w miejscu pracy, takich jak normy OSHA, podkreśla się znaczenie stosowania odpowiednich środków ochrony osobistej oraz systemów wentylacyjnych. W sytuacjach, gdzie nie można zastosować odsysacza dymu, zaleca się stosowanie wentylacji ogólnej, jednak jej skuteczność w eliminowaniu toksycznych substancji jest znacznie niższa. Dlatego, aby zapewnić sobie bezpieczne warunki pracy, należy zawsze korzystać z odsysaczy dymu.

Pytanie 26

Narzędzie pokazane na rysunku służy do wykonywania połączeń

A. klejonych.

B. lutowanych.

C. zgrzewanych.

D. spawanych.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Lutowanie to naprawdę ważna metoda łączenia metalowych elementów, zwłaszcza w elektronice i przemyśle. Ten sprzęt, który widzisz na zdjęciu, czyli lutownica, to podstawa, bo to ona umożliwia lutowanie. A lutowanie polega na użyciu materiału lutowniczego, najczęściej cyny, żeby połączyć różne części w sposób, który jest trwały i solidny. Z tego, co widzę, lutowanie jest szczególnie istotne w elektronice, gdzie liczy się precyzja; wiadomo, że w urządzeniach jak płytki drukowane, dobre połączenia to podstawa. Są też standardy, takie jak IPC-A-610, które mówią, jakie powinny być te połączenia. Lutowanie ma zastosowanie nie tylko w produkcji elektroniki, ale też w naprawach sprzętu audio-wizualnego czy w instalacjach elektrycznych. Tak naprawdę to wszędzie tam, gdzie potrzebujemy dokładnych i mocnych połączeń. Czy nie wydaje ci się, że taka wiedza jest naprawdę przydatna?

Pytanie 27

W układzie sterowania automatyki przemysłowej został uszkodzony tyrystor BT138-600. Na podstawie parametrów przedstawionych w tabeli dobierz tyrystor zastępczy.

Typ	U_DRM	I_T(RMS)	I_TSM	I_GT	U_GT
	V	A	A	mA	V
BT136-500	500	4	25	35	1,5
BT138-600	600	12	90	35	1,5
BT138-800	800	12	90	35	1,5
BT138-500F	500	12	90	35	1,5
BTA16-800B	800	16	160	50	1,5

A. BT138-800

B. BTA16-800B

C. BT138-500F

D. BT136-500

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Tyrystor BT138-800 to doskonały wybór jako zamiennik dla uszkodzonego BT138-600, ponieważ charakteryzuje się parametrami, które są nie tylko równorzędne, ale wręcz lepsze. Przede wszystkim, maksymalne napięcie UDRM dla BT138-800 wynosi 800 V, co przewyższa 600 V uszkodzonego tyrystora. Taki parametr jest kluczowy, ponieważ zapewnia większą odporność na przebicia oraz stabilność w pracy w warunkach obciążenia. Dodatkowo, zachowanie identycznych wartości prądu oraz temperatury pracy oznacza, że BT138-800 będzie idealnie współpracował z resztą układu, co jest istotne dla zachowania ciągłości działania i bezpieczeństwa systemu. W praktyce, dobór odpowiednich tyrystorów do układów automatyki przemysłowej powinien opierać się na analizie danych katalogowych, co jest zgodne z zaleceniami branżowymi. Wybierając zamiennik, należy również zwrócić uwagę na producenta oraz oferowaną jakość komponentów, aby uniknąć problemów z kompatybilnością oraz niezawodnością, które mogą prowadzić do awarii całego systemu.

Pytanie 28

Jakie urządzenie sieciowe działa w trzeciej warstwie modelu OSI, pełni rolę węzła w sieci komunikacyjnej i odpowiada za proces zarządzania ruchem?

A. ruter.

B. gniazdo RJ-45.

C. repeater.

D. hub.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Ruter jest kluczowym urządzeniem w sieciach komputerowych, które działa na trzeciej warstwie modelu OSI, znanej jako warstwa sieci. Jego podstawową funkcją jest kierowanie ruchem danych pomiędzy różnymi sieciami, co oznacza, że podejmuje decyzje o trasach, które dane powinny pokonać, aby dotrzeć do swojego celu. Rutery analizują adresy IP pakietów, a następnie wybierają najefektywniejszą ścieżkę na podstawie dostępnych informacji o sieci, takich jak tablice routingu i protokoły routingu (np. OSPF, BGP). Dla przykładu, w przypadku łączności pomiędzy lokalną siecią a Internetem, ruter jako punkt graniczny analizuje ruch przychodzący i wychodzący, zapewniając odpowiednią trasę dla danych. Rutery mogą również implementować dodatkowe funkcje, takie jak filtrowanie ruchu, NAT (Network Address Translation) czy QoS (Quality of Service), co czyni je nieodzownym elementem nowoczesnych infrastruktury sieciowych. Zgodnie z dobrą praktyką, projektując sieć, istotne jest umiejętne wykorzystanie ruterów do zapewnienia efektywnej i bezpiecznej komunikacji.

Pytanie 29

Adres IP bramy w rejestratorze, który jest podłączony do sieci komputerowej, to adres

A. serwera DNS

B. kamery

C. przełącznika

D. rutera

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Adres IP bramy w rejestratorze podłączonym do sieci komputerowej to adres rutera, ponieważ ruter pełni rolę punktu komunikacyjnego między różnymi sieciami. W każdej sieci lokalnej ruter działa jako brama, umożliwiając transmisję danych do i z internetu oraz innych sieci. W praktyce, każdy urządzenie w sieci, takie jak kamery czy komputery, musi znać adres bramy, aby móc wysyłać pakiety poza swoją lokalną podsieć. Przykładowo, jeśli kamera IP w sieci lokalnej chce wysłać dane do zdalnego serwera, musi skontaktować się z ruterem, który następnie przekieruje te dane do odpowiedniego miejsca w internecie. Ta struktura jest kluczowa dla funkcjonowania sieci komputerowych i jest zgodna z normami TCP/IP. Właściwe skonfigurowanie adresu bramy jest istotne, aby urządzenia mogły efektywnie komunikować się ze sobą oraz z zewnętrznymi sieciami.

Pytanie 30

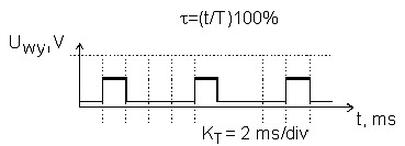

Na wyjściu układu czasowego został wygenerowany przebieg przedstawiony na wykresie. Współczynnik wypełnienia τ tego przebiegu wynosi

A. 15%

B. 35%

C. 45%

D. 25%

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Twoja odpowiedź jest poprawna! Współczynnik wypełnienia (τ) to istotny parametr w analizie sygnałów, który określa, jak długo sygnał pozostaje w stanie wysokim w porównaniu do całego okresu. Współczynnik wypełnienia obliczamy zgodnie z wzorem: τ = (czas trwania impulsu / okres) × 100%. W przypadku tego wykresu impuls trwa 1/4 okresu, co daje τ = (1/4) × 100% = 25%. W praktyce, zrozumienie współczynnika wypełnienia jest kluczowe w projektowaniu układów elektronicznych, takich jak generatory czy układy PWM (modulacja szerokości impulsu), które są powszechnie stosowane w sterowaniu silnikami czy regulacji jasności diod LED. Dzięki odpowiedniemu współczynnikowi wypełnienia można precyzyjnie kontrolować wydajność energetyczną oraz parametry pracy urządzeń, co wpisuje się w dobre praktyki projektowe. Warto również pamiętać, że różne zastosowania mogą wymagać różnych wartości współczynnika wypełnienia, co powinno być uwzględnione na etapie projektowania.

Pytanie 31

Jakie czynności należy wykonać, aby udzielić pierwszej pomocy osobie, która została porażona prądem elektrycznym i jest nieprzytomna?

A. Położenie jej na brzuchu i odchylenie głowy w bok

B. Przeniesienie jej na świeżym powietrzu i częściowe rozebranie

C. Położenie jej w pozycji na boku przy równoczesnym poluzowaniu ubrania

D. Położenie jej na plecach i poluzowanie odzieży na szyi

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Ułożenie osoby porażonej prądem elektrycznym w pozycji na boku jest kluczowe, ponieważ ta pozycja, znana jako pozycja bezpieczna, zapobiega aspiracji treści pokarmowych oraz umożliwia swobodne oddychanie. Rozluźnienie ubrania wokół szyi pomoże zminimalizować ewentualne duszenie lub ucisk na drogi oddechowe. Ważne jest, aby nie przemieszczać osoby, chyba że istnieje bezpośrednie zagrożenie dla jej życia, takie jak pożar czy dalsze porażenie prądem. W sytuacji takiej, priorytetem jest zapewnienie bezpieczeństwa osobie poszkodowanej oraz wezwanie służb ratunkowych. Postępowanie według tych zasad jest zgodne z wytycznymi organizacji zajmujących się pierwszą pomocą, takich jak Europejska Rada Resuscytacji. Dodatkowo, warto znać techniki resuscytacyjne, aby móc szybko zareagować, gdyby osoba straciła przytomność lub nie oddychała. Wyjątkowo istotne jest także monitorowanie stanu poszkodowanego do momentu przybycia służb medycznych.

Pytanie 32

W procesie technologicznym konieczne jest, aby w pomieszczeniu o objętości 18 m3 utrzymywana była temperatura 40 st. C +- 5 st. C. Najczęściej wybieranym urządzeniem do sterowania elementami grzejnymi będzie

A. system sterowania czasowego

B. regulator dwustawny

C. regulator tyrystorowy mocy

D. system sterowania manualnego

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Regulator dwustawny jest najbardziej odpowiednim rozwiązaniem w przypadku utrzymania temperatury w pomieszczeniu o kubaturze 18 m3, w którym wymagane jest zachowanie stabilnej temperatury 40°C z dopuszczalnym odchyleniem ±5°C. Regulator ten działa na zasadzie włączania i wyłączania źródła ciepła, co skutkuje szybkim osiągnięciem wymaganej temperatury. Przykładem zastosowania regulatora dwustawnego jest systemy grzewcze w domach jednorodzinnych, gdzie często występuje potrzeba szybkiej reakcji na zmiany temperatury. Dodatkowo, w przypadku sterowania grzejnikami, regulator ten może być skonfigurowany do automatycznego włączania się, gdy temperatura spadnie poniżej 35°C i wyłączania, gdy osiągnie 45°C. W przemyśle i budynkach użyteczności publicznej, stosowanie regulatorów dwustawnych pozwala na spełnienie norm dotyczących komfortu cieplnego, takich jak PN-EN 15251. Dobrą praktyką jest również zastosowanie czujników temperatury, które pozwalają na precyzyjniejsze monitorowanie warunków panujących w pomieszczeniu.

Pytanie 33

Automatyczne wyłączanie telewizora z lampą kineskopową w różnych interwałach czasowych oraz towarzyszący mu chwilowy błysk ekranu w jednym z podstawowych kolorów wskazuje na

A. zwarcia międzyelektrodowe

B. uszkodzenie toru odchylania poziomego

C. przerwę w torze zasilania

D. usterkę toru odchylania poziomego

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zjawisko samoczynnego wyłączania się odbiornika telewizyjnego z lampą kineskopową oraz towarzyszący mu chwilowy rozbłysk ekranu w jednym z podstawowych kolorów najczęściej wskazuje na zwarcia międzyelektrodowe. Takie zwarcia mogą występować pomiędzy elektrodami wewnątrz kineskopu, prowadząc do nieprawidłowego działania odbiornika. W momencie wystąpienia zwarcia, elektronika telewizora interpretuje to jako błąd w sygnale, co skutkuje wyłączeniem odbiornika. Praktycznie, użytkownicy mogą zaobserwować takie problemy, gdy odbiornik nagle gaśnie, a ekran na moment zmienia kolor, co może sugerować problemy z emisją elektronów. Dobre praktyki dotyczące diagnostyki telewizorów sugerują systematyczne sprawdzanie stanu kineskopów oraz elektrod, aby zminimalizować ryzyko wystąpienia podobnych problemów. W przypadku identyfikacji takich usterek, zaleca się wymianę kineskopu, co jest zgodne z normami serwisowymi i zapewnia długotrwałą oraz niezawodną pracę urządzenia.

Pytanie 34

W jakiej kolejności należy wykonać zapisane czynności, aby uruchomić system kontroli dostępu?

1.	Podłączenie zasilania układu.
2.	Pomiar napięć zasilających podzespoły.
3.	Sprawdzenie zgodności połączeń ze schematem.
4.	Sprawdzenie instalacji na obecność zwarć na zasilaniu układu.
5.	Wejście w tryb instalatora i zaprogramowanie odpowiednich opcji.
6.	Reset do ustawień fabrycznych i zaprogramowanie karty MASTER.
7.	Wejście w tryb użytkownika i zaprogramowanie kart zbliżeniowych oraz kodów PIN.

A. 3,4,1,2,6,5,7

B. 2,6,1,5,3,4,7

C. 4,3,2,1,7,6,5

D. 2,1,3,4,5,6,7

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź jest poprawna, ponieważ opisuje właściwą sekwencję działań niezbędnych do uruchomienia systemu kontroli dostępu. Proces ten zaczyna się od sprawdzenia zgodności połączeń ze schematem, co jest kluczowym krokiem w zapewnieniu, że wszystkie komponenty są prawidłowo podłączone i spełniają wymagania techniczne. Następnie, analiza instalacji pod kątem zwarć na zasilaniu jest niezbędna, aby uniknąć uszkodzeń sprzętu. Po potwierdzeniu poprawności instalacji, podłączenie zasilania układu oraz pomiar napięć zasilających są krokami, które zapewniają prawidłowe działanie podzespołów. Resetowanie ustawień fabrycznych oraz programowanie karty MASTER to kluczowe etapy w konfiguracji systemu, które umożliwiają zarządzanie dostępem. Wprowadzenie do trybu instalatora oraz programowanie opcji systemowych są istotne dla dostosowania urządzenia do specyficznych potrzeb użytkownika. Ostatni krok, programowanie kart zbliżeniowych i kodów PIN, kończy proces konfiguracji, zapewniając pełne bezpieczeństwo systemu. Takie podejście jest zgodne z najlepszymi praktykami w branży, które podkreślają znaczenie metodycznego i systematycznego działania w zakresie instalacji systemów zabezpieczeń.

Pytanie 35

W każdej linii kodu, oprócz mnemonika instrukcji, można dodać po średniku sekwencję znaków, która zostanie zignorowana przez asembler. Co to jest?

A. znamie.

B. komentarz.

C. argumenty.

D. instrukcja.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Komentarze w kodzie asemblera są niezwykle istotne, ponieważ pozwalają programistom na dodawanie notatek i wyjaśnień, które ułatwiają zrozumienie działania programu. W asemblerze, ciąg znaków umieszczony po średniku nie wpływa na wykonywanie programu – jest ignorowany przez asembler. Na przykład, w linii kodu 'MOV AX, BX ; Przesunięcie wartości z rejestru BX do AX', wszystko, co znajduje się po średniku, jest traktowane jako komentarz. Tego typu praktyka sprzyja lepszej organizacji kodu oraz umożliwia innym programistom szybkie zrozumienie założeń i celów poszczególnych fragmentów kodu. Standardy programowania, takie jak PEP 8 w Pythonie, podkreślają znaczenie komentarzy i dokumentacji w kodzie, co jest również ważne w kontekście programowania w asemblerze, szczególnie w projektach zespołowych, gdzie przejrzystość kodu jest kluczowa. Dobrą praktyką jest umieszczanie komentarzy nie tylko na początku skomplikowanych bloków kodu, ale również przy każdej istotnej instrukcji, aby zwiększyć czytelność i ułatwić przyszłe modyfikacje.

Pytanie 36

Przedstawione na rysunku narzędzie służy do

A. gwintowania.

B. nitowania.

C. wiercenia.

D. szlifowania.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "wiercenia" jest prawidłowa, ponieważ narzędzia przedstawione na rysunku, takie jak wiertło i koronka wiertnicza, są standardowo używane w procesie wiercenia. Wiertło, które można zauważyć po lewej stronie, jest narzędziem skrawającym przeznaczonym do tworzenia otworów w różnych materiałach, takich jak drewno czy metal. Koronka wiertnicza, umieszczona po prawej stronie, jest używana do wiercenia większych otworów i często stosowana w budownictwie oraz przemyśle. Wiercenie jest kluczowym procesem w obróbce materiałów, który musi spełniać określone normy jakości, takie jak ISO 9001, co zapewnia precyzję i bezpieczeństwo w wykonywanych zadaniach. Dodatkowo, odpowiednie dobranie narzędzi i technik wiercenia, jak np. zastosowanie chłodziwa, ma istotne znaczenie dla wydajności i życia narzędzia. Właściwe stosowanie tych narzędzi jest niezwykle istotne w praktyce inżynieryjnej i przemysłowej.

Pytanie 37

Rysunek przedstawia symbol graficzny

A. generatoram.cz.

B. filtru górnoprzepustowego.

C. generatora w.cz

D. filtru dolnoprzepustowego.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Symbol graficzny przedstawiony na rysunku rzeczywiście reprezentuje filtr dolnoprzepustowy. Filtr ten jest kluczowym komponentem w wielu systemach elektronicznych, gdzie jego główną funkcją jest eliminowanie sygnałów o częstotliwościach wyższych niż określona częstotliwość odcięcia. Takie filtry są powszechnie stosowane w aplikacjach audio, telekomunikacyjnych i w systemach przetwarzania sygnałów. Przykładem zastosowania filtru dolnoprzepustowego może być jego użycie w systemach audio, gdzie ma za zadanie usunięcie niepożądanych szumów oraz wyższych harmonicznych, co umożliwia czystsze brzmienie dźwięku. W praktyce, filtry dolnoprzepustowe mogą być realizowane zarówno w postaci analogowej, na przykład za pomocą kondensatorów i rezystorów, jak i cyfrowej, gdzie są implementowane w oprogramowaniu przetwarzającym sygnał. Zgodnie z dobrą praktyką inżynieryjną, projektując układ z filtrem dolnoprzepustowym, należy uwzględnić parametry takie jak częstotliwość odcięcia oraz charakterystyka tłumienia, aby zapewnić optymalne działanie w danej aplikacji.

Pytanie 38

W tabeli wymieniono dane techniczne

Przetwornik	2 Mpx high-performance CMOS
Rozdzielczość	1920 × 1080 (2 Mpx)
Czułość	0 lux z IR
Obiektyw	2,8 mm
Kąt widzenia	103°
Funkcje	AGC, BLC, DWDR
Zasilanie	12 V DC
Zastosowanie	Zewnętrzne, IP66

A. odbiornika telewizyjnego.

B. czujki PIR.

C. dekodera DVB-T.

D. kamery CCTV.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Kamery CCTV są urządzeniami przeznaczonymi do monitorowania i rejestrowania obrazu w różnych warunkach oświetleniowych. W danych technicznych, które wskazują na przetwornik, rozdzielczość, czułość oraz obiektyw, można zauważyć, że są to kluczowe parametry dla jakości obrazu. Na przykład, wysoka rozdzielczość jest niezbędna do uzyskania wyraźnych nagrań, które są istotne w kontekście identyfikacji osób i zdarzeń. Czułość kamery, zwłaszcza w warunkach słabego oświetlenia, pozwala na skuteczne monitorowanie w nocy. Funkcje takie jak AGC (Automatic Gain Control) oraz BLC (Back Light Compensation) poprawiają jakość obrazu w trudnych warunkach oświetleniowych, co jest kluczowe dla skutecznego nadzoru. Zasilanie 12 V DC oraz oznaczenie IP66 świadczą o tym, że kamera jest przeznaczona do stosowania na zewnątrz i jest odporna na warunki atmosferyczne, co jest standardem w branży monitoringu wizyjnego. Użycie tego typu kamer jest powszechne w systemach zabezpieczeń budynków, parków i innych obiektów publicznych.

Pytanie 39

Jakie zabezpieczenie przed uszkodzeniem lutowanego elementu powinno być użyte podczas przyłączenia tranzystora CMOS do płyty głównej telewizora?

A. Pokrycie końcówek tranzystora pastą termoprzewodzącą

B. Założenie opaski uziemiającej na rękę

C. Wykorzystanie spoiwa o niższej temperaturze topnienia do lutowania

D. Noszenie okularów ochronnych

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Założenie opaski uziemiającej na rękę to naprawdę ważna sprawa, kiedy lutujemy tranzystory CMOS. Te elementy są mega wrażliwe na wyładowania elektrostatyczne, więc lepiej nie ryzykować. Użycie opaski zmniejsza ryzyko zgromadzenia ładunku, który może zniszczyć układy scalone. Nawet małe ładunki mogą spowodować ESD i to zazwyczaj kończy się zniszczeniem tranzystora lub sprawia, że działa on nie tak, jak powinien. W branży mówi się o standardach, takich jak IEC 61340-5-1, które podkreślają, jak ważna jest ochrona przed ESD w miejscach, gdzie mamy do czynienia z wrażliwymi komponentami. Takie opaski powinny być na stałe w procedurach roboczych w laboratoriach i na liniach produkcyjnych, żeby zapewnić bezpieczeństwo sprzętu i sprawność pracy. A no i jeszcze warto pamiętać o matach ESD oraz odpowiedniej odzieży roboczej – to wszystko razem tworzy system ochronny przed złymi ładunkami.

Pytanie 40

Wybrany na skali multimetru zakres pomiarowy jest prawidłowo dobranym zakresem do dokładnego odczytu zmierzonego napięcia

A. zmiennego o wartości 0,178 V

B. stałego o wartości 0,178 V

C. stałego o wartości 1,78 V

D. zmiennego o wartości 1,78 V

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź wskazująca na napięcie stałe o wartości 1,78 V jest prawidłowa, ponieważ multimetr został ustawiony na zakres pomiarowy 2V w trybie pomiaru napięcia stałego. W tym ustawieniu multimetr jest w stanie dokładnie zmierzyć napięcia w przedziale do 2V, co oznacza, że napięcie 1,78 V jest w pełni akceptowalne i może być zmierzone z odpowiednią precyzją. Użycie odpowiedniego zakresu pomiarowego w multimetrze jest kluczowe dla uzyskania wiarygodnych wyników, a dobranie zakresu bliskiego mierzonym wartościom pozwala na minimalizację błędów pomiarowych. W praktyce, przy pomiarach napięcia w obwodach elektronicznych, dobór zakresu pomiarowego może mieć znaczenie dla dokładności pomiaru oraz bezpieczeństwa urządzenia. W związku z tym, stosowanie się do zasad doboru zakresów pomiarowych, takich jak wybranie zakresu nieco wyższego od mierzonej wartości, jest zgodne z dobrymi praktykami inżynieryjnymi i standardami branżowymi.

Rozpocznij nowy egzamin

Powrót do strony głównej
