Informacje o egzaminie:

Zawód: Technik pojazdów samochodowych
Kwalifikacja: MOT.02 - Obsługa, diagnozowanie oraz naprawa mechatronicznych systemów pojazdów samochodowych
Data rozpoczęcia: 9 maja 2026 17:19
Data zakończenia: 9 maja 2026 17:25

Egzamin niezdany

Wynik: 19/40 punktów (47,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

W przypadku zatrzymania pracy silnika należy przeprowadzić diagnostykę czujnika

A. prędkości obrotowej silnika.

B. ciśnienia w kolektorze dolotowym.

C. temperatury powietrza dolotowego.

D. temperatury cieczy chłodzącej.

Wiele osób, zwłaszcza początkujących mechaników, przy zatrzymaniu pracy silnika od razu skupia się na różnych czujnikach – szczególnie tych związanych z temperaturą czy ciśnieniem w układzie dolotowym. To dość powszechne podejście, bo wydaje się logiczne, że przegrzanie silnika albo niewłaściwe ciśnienie powietrza może zatrzymać jego pracę. Jednak w praktyce awaria czujnika temperatury cieczy chłodzącej raczej nie powoduje całkowitego zgaśnięcia silnika – w większości przypadków silnik po prostu przejdzie w tryb awaryjny, będzie miał ograniczoną moc, ale nie przestanie pracować od razu. Tak samo czujnik temperatury powietrza dolotowego – jego uszkodzenie zwykle prowadzi do błędnych korekt mieszanki paliwowo-powietrznej, co może spowodować spadek osiągów, większe spalanie, nierówną pracę czy kłopoty z uruchomieniem przy bardzo ekstremalnych warunkach, ale nie zatrzymuje on pracy silnika natychmiast. Jeśli chodzi o czujnik ciśnienia w kolektorze dolotowym, to też raczej nie jest element, którego awaria od razu wyłączy silnik. Przy braku sygnału z MAP sensor sterownik przechodzi w tryb awaryjny i korzysta z zastępczych wartości, więc silnik będzie pracował, choć nieoptymalnie. W mojej praktyce najczęstszy błąd w myśleniu to przekonanie, że każdy czujnik odpowiadający za parametry pracy silnika może go natychmiast zatrzymać, co po prostu nie jest prawdą. Wszystkie wymienione elementy są ważne, ale nie mają tak kluczowego znaczenia dla samego rozruchu i pracy silnika co czujnik prędkości obrotowej. To właśnie od niego zależy, czy sterownik w ogóle będzie „wiedział”, że silnik się obraca i czy wtrysk oraz zapłon zostaną zainicjowane. Z mojego doświadczenia wynika, że tylko brak sygnału z czujnika obrotów skutkuje całkowitym unieruchomieniem silnika i często jest pierwszą rzeczą, jaką sprawdzają doświadczeni diagności.

Pytanie 2

Jak oblicza się energię elektryczną w obwodzie prądu stałego, korzystając z odpowiedniego wzoru?

A. E = U • I

B. E = U • R

C. E = U • R • t

D. E = U • I • t

Wzór E = U • I • t jest fundamentalny w obliczeniach energii elektrycznej w obwodach prądu stałego. Oznacza on, że energia (E) wyrażona w dżulach (J) jest równoważna iloczynowi napięcia (U) w woltach (V), natężenia prądu (I) w amperach (A) oraz czasu (t) w sekundach (s). Przykładowo, jeśli mamy obwód z napięciem 12 V oraz natężeniem prądu 2 A, to energia zużyta w ciągu 10 sekund wynosi E = 12 V • 2 A • 10 s = 240 J. Tego typu obliczenia są istotne w projektowaniu i analizie systemów elektrycznych, takich jak instalacje domowe czy urządzenia elektroniczne, gdzie monitorowanie zużycia energii ma kluczowe znaczenie dla efektywności i oszczędności. W praktyce, zrozumienie tego wzoru pozwala na optymalizację pracy urządzeń oraz lepsze zarządzanie kosztami eksploatacji.

Pytanie 3

Który z elementów technologii regeneracji został opracowany najpóźniej?

A. Wtryskiwacz elektromagnetyczny

B. Elektroniczna rozdzielaczowa pompa wtryskowa

C. Wtryskiwacz piezoelektryczny

D. Pompa wysokiego ciśnienia układu Common Rail

W odpowiedziach wskazujących na inne elementy, takie jak elektroniczna rozdzielaczowa pompa wtryskowa, wtryskiwacz elektromagnetyczny oraz pompa wysokiego ciśnienia układu Common Rail, można zauważyć, że wszystkie te technologie były rozwijane przed wtryskiwaczem piezoelektrycznym. Elektroniczne rozdzielaczowe pompy wtryskowe były szeroko stosowane w latach 80. XX wieku, a ich rozwój polegał głównie na zastosowaniu elektronicznych systemów sterowania w celu poprawy precyzji wtrysku. Wtryskiwacze elektromagnetyczne z kolei, które zdominowały rynek w latach 90., charakteryzują się prostszą konstrukcją, ale ograniczoną reakcją na zmieniające się warunki pracy. Pompy wysokiego ciśnienia w systemach Common Rail pojawiły się na początku lat 90. XX wieku i zrewolucjonizowały wtrysk paliwa dzięki możliwości wielokrotnego wtrysku w jednym cyklu pracy silnika, jednak również te rozwiązania są wcześniejsze od wtryskiwaczy piezoelektrycznych. Zrozumienie chronologii rozwoju technologii wtrysku jest kluczowe, by uniknąć mylnych wniosków oraz poprawnie ocenić postęp w dziedzinie inżynierii silnikowej.

Pytanie 4

Korzystając z zamieszczonego cennika, oblicz całkowity koszt wymiany uszkodzonego układu sterownika zamka centralnego z kompletem pilotów w czterodrzwiowej limuzynie oraz prawej tylnej lampy zespolonej.

Cennik
L.p.	Wartość jednostkowa części (podzespołu)	Cena [PLN]
1	Lewy reflektor	110,00
2	Prawy reflektor	120,00
3	Siłownik do zamka centralnego (przednie drzwi)	40,00
4	Siłownik do zamka centralnego (tylne drzwi)	30,00
5	Tylna lampa zespolona (lewa lub prawa)	90,00
6	Zamek centralny z kompletem pilotów	130,00
L.p.	Czas wykonania usługi (roboczogodzina) ¹⁾	Roboczogodzina [rbg]
1	Wymiana reflektora ²⁾	1,20
2	Wymiana tylnej lampy zespolonej ³⁾	0,50
3	Wymiana zamka centralnego z regulacją	1,50
4	Wymiana siłownika zamka centralnego ⁴⁾	1,00
5	Ustawianie i regulacja świateł	0,30
¹⁾ Koszt 1 roboczogodziny wynosi 120,00 PLN
²⁾ Ten sam czas usługi dla wymiany lewego lub prawego reflektora
³⁾ Ten sam czas usługi dla wymiany lewej lub prawej tylnej lampy zespolonej
⁴⁾ Ten sam czas usługi dla wymiany siłownika w przednich lub tylnych drzwiach pojazdu

A. 1 080,00 PLN

B. 420,00 PLN

C. 730,00 PLN

D. 460,00 PLN

Obliczając całkowity koszt wymiany uszkodzonego układu sterownika zamka centralnego z kompletem pilotów oraz prawej tylnej lampy zespolonej, kluczowe jest precyzyjne rozróżnienie, które pozycje z cennika należy uwzględnić. Częstym błędem jest nieprawidłowe sumowanie kosztów – na przykład doliczanie kosztów pojedynczych siłowników zamiast kompletnego zamka centralnego z pilotami, co może sztucznie zawyżyć ostateczną kwotę. Dodatkowo, niektórzy mylnie zliczają koszt wymiany robocizny dla każdego elementu drzwi osobno, a przecież wymiana zamka centralnego z pilotami dotyczy całego systemu, nie każdej pary drzwi oddzielnie. Inny błąd to branie pod uwagę kosztu reflektora lub innych części, które nie są wymieniane w tym zadaniu – łatwo się pomylić przy szybkim przeglądaniu tabeli. Czasami uczniowie zapominają również, że cena robocizny podana jest jako liczba roboczogodzin, które należy pomnożyć przez stawkę 120,00 PLN za każdą roboczogodzinę – pominięcie tego kroku diametralnie zmienia wynik. W praktyce warsztatowej takie błędy prowadzą do nieporozumień z klientem i mogą zaniżać albo zawyżać wycenę usługi, co nie jest profesjonalne. Moim zdaniem, bardzo przydatną techniką jest systematyczne wypisanie: nazwa części, cena, czas robocizny, koszt robocizny, a dopiero potem sumowanie. Pozwala to uniknąć typowych pułapek logicznych i trzymać się dobrych praktyk branżowych – zawsze sprawdzaj, czy liczysz dokładnie te elementy, które są wymagane w zadaniu, i nie dokładaj nic z automatu. Precyzyjne czytanie cennika i logiczne rozumowanie są tu kluczowe, bo klient oczekuje rzetelnej kalkulacji, a nie dowolności interpretacyjnej.

Pytanie 5

Które narzędzia i przyrządy są niezbędne do wykonania przeglądu części wymienionych w tabeli?

Lp.	Przegląd instalacji elektrycznej
1	Akumulator bezobsługowy
2	Poduszki powietrzne
3	Włączniki, wskaźniki, wyświetlacze
4	Reflektory*
5	Wycieraczki
6	Spryskiwacze
7	Oświetlenie wnętrza
8	Świece zapłonowe
*Bez regulacji ustawienia

A. Klucz do świec, szczelinomierz, tester diagnostyczny.

B. Tester akumulatorów, aerometr, multimetr.

C. Szczelinomierz, przyrząd do ustawiania świateł, aerometr.

D. Multimetr, szczelinomierz, areometr.

Wybór klucza do świec, szczelinomierza i testera diagnostycznego do przeglądu instalacji elektrycznej to naprawdę dobry krok. Klucz do świec jest niezbędny, bo bez niego nie wymienisz świec, a to podstawa. Szczelinomierz też jest ważny, bo z nim zmierzysz szczelinę między elektrodami i to ma ogromny wpływ na to, jak silnik działa. A tester diagnostyczny? To świetne narzędzie! Dzięki niemu można szybko sprawdzić, co się dzieje z układami elektrycznymi w aucie. Możesz wykryć usterki w różnych systemach, od włączników po czujniki. Używając właściwych narzędzi, nie tylko dbasz o bezpieczeństwo, ale też zapewniasz lepszą pracę silnika. Regularne przeglądy z odpowiednimi przyrządami pomogą utrzymać auto w dobrej kondycji i przedłużą życie jego komponentów.

Pytanie 6

Na przedstawionym fragmencie schematu opóźniającego wyłączenie świateł wewnętrznych pojazdu elementy oznaczone jako T1, T2 i T3 to tranzystory:

A. T1 – bipolarny n-p-n T2 – bipolarny p-n-p T3 – unipolarny JFET

B. T1 – bipolarny p-n-p T2 – bipolarny n-p-n T3 – unipolarny JFET

C. T1 – bipolarny n-p-n T2 – bipolarny p-n-p T3 – unipolarny MOSFET

D. T1 – bipolarny p-n-p T2 – bipolarny n-p-n T3 – unipolarny MOSFET

W interpretacji tego schematu pojawia się kilka typowych nieporozumień, które łatwo mogą wprowadzić w błąd, zwłaszcza gdy ktoś dopiero zaczyna przygodę z elektroniką samochodową. Najczęstszy błąd polega na myleniu rodzajów tranzystorów bipolarnych – p-n-p i n-p-n – oraz rodzajów tranzystorów polowych (unipolarnych), czyli JFET i MOSFET. Schemat wyraźnie ukazuje charakterystyczny symbol MOSFET-a (bramka, dren, źródło), który różni się od JFET-a – ten ostatni miałby bardzo wyraźny symbol kanału i złącza typu p-n. Stosowanie JFET-ów w roli przełączników dużych prądów, jak w układach opóźniających zasilanie żarówek, jest raczej rzadko spotykane, głównie przez ich ograniczoną wydajność prądową i gorsze parametry przełączania. W praktyce, w takich aplikacjach stosuje się MOSFET-y, które są odporne na zużycie, mają małą rezystancję w stanie załączenia i nie pobierają prądu bramki. Druga kwestia to zamiana miejscami typów tranzystorów bipolarnych. Jeśli T1 byłby n-p-n, a T2 p-n-p, układ nie działałby poprawnie z uwagi na sposób polaryzacji napięć w tej topologii – przy zasilaniu typowym dla motoryzacji (plus na górze, masa na dole), p-n-p w T1 i n-p-n w T2 zapewniają prawidłową sekwencję załączania. Często myląca jest też intuicja, że dowolny tranzystor polowy się nada – ale tylko MOSFET zapewnia pożądaną charakterystykę pracy przy sterowaniu dużym obciążeniem. Warto też pamiętać, iż dobór tych tranzystorów podlega standardom branżowym związanym z niezawodnością i odpornością na zakłócenia elektromagnetyczne. Moim zdaniem, największy błąd myślowy polega właśnie na niedocenieniu znaczenia symboli na schemacie i nieznajomości praktycznych aspektów pracy różnych typów tranzystorów – dlatego warto zwrócić uwagę na te detale podczas analizy podobnych układów.

Pytanie 7

Na którym rysunku przedstawiono mostek prostowniczy zmontowany z dyskretnych elementów półprzewodnikowych?

A. A.

B. D.

C. B.

D. C.

Mostek prostowniczy to układ, który może być mylony z różnymi konfiguracjami diod. Odpowiedzi, które nie przedstawiają właściwego połączenia diod, wskazują na brak zrozumienia podstawowych zasad działania mostka prostowniczego. Ważne jest, aby zrozumieć, że tylko odpowiednie połączenie czterech diod w układzie mostka Graetza pozwala na skuteczne prostowanie prądu przemiennego na prąd stały. Inne konfiguracje diod mogą działać jako prostowniki, ale nie w sposób umożliwiający pełne prostowanie obu półokresów napięcia. Typowym błędem jest mylenie mostka prostowniczego z układami jednofazowymi, które nie wykorzystują pełnej mocy przesyłanego prądu. Dodatkowo, w przypadku niepoprawnych odpowiedzi, mogą pojawić się również nieporozumienia dotyczące zastosowania diod w innych układach, takich jak filtry lub stabilizatory. Każda z tych konfiguracji wymaga innej analizy i zrozumienia ich właściwości oraz zastosowań. Dopiero znajomość tych podstawowych różnic pozwala na świadome projektowanie układów elektronicznych i unikanie typowych pułapek myślowych, które mogą prowadzić do błędnych wniosków.

Pytanie 8

W układzie zasilacza uszkodzony tranzystor można zastąpić

A. dwiema diodami prostowniczymi.

B. dwiema diodami i tyrystorem.

C. jedynie takim samym typem tranzystora.

D. dwoma tyrystorami.

To jest właśnie ta poprawna odpowiedź. W praktyce, jeśli mamy w zasilaczu uszkodzony tranzystor, to zgodnie z zasadami serwisowania elektroniki oraz zaleceniami producentów, zawsze należy wymieniać na taki sam typ tranzystora, zarówno pod względem oznaczenia, jak i parametrów technicznych. Chodzi nie tylko o to, żeby element działał – tu w grę wchodzą rzeczy takie jak dopasowanie prądowe, napięciowe, maksymalna moc czy nawet obudowa i rozkład wyprowadzeń. Jeśli próbujemy wstawić inny typ, może się okazać, że układ nie będzie stabilnie pracował albo w ogóle nie ruszy – a czasem efekty takich zamian wychodzą dopiero po czasie, np. przy większym obciążeniu. Z mojego doświadczenia wynika, że nawet zamienniki podane przez producenta bywają czasami ryzykowne, bo nie wszystko da się przewidzieć w specyfikacji. W firmach serwisowych, ale też w naprawach amatorskich, zamiana tranzystora na dokładnie ten sam typ to standard i nie podlega dyskusji. Niektórzy próbują kombinować z zamiennikami, ale to już trochę loteria. Warto też zwrócić uwagę, że tranzystory są projektowane do pełnienia bardzo różnych funkcji w układach – od prostych przełączników po elementy wzmacniające czy stabilizujące napięcie – i nie da się ich zastąpić innymi częściami o zupełnie innym sposobie działania. Takie podejście zapewnia bezpieczeństwo, niezawodność oraz zgodność z dokumentacją układu, co jest ważne zwłaszcza przy sprzęcie certyfikowanym lub pracującym w trudnych warunkach.

Pytanie 9

Zakres czynności związanych z obsługą i diagnostyką zdemontowanej pompy paliwa na stanowisku pomiarowym obejmuje sprawdzenie

A. wydajności pompy.

B. filtra paliwa.

C. natężenia generowanego hałasu.

D. zużycia łożysk.

Podczas diagnostyki zdemontowanej pompy paliwa na stanowisku pomiarowym łatwo skupić się na różnych elementach, które wydają się istotne – filtr paliwa, łożyska czy nawet poziom hałasu. W rzeczywistości jednak te aspekty, choć w pewnym stopniu mają znaczenie dla całej instalacji paliwowej, to nie pozwalają jednoznacznie ocenić, czy sama pompa działa prawidłowo pod względem wydajności. Filtr paliwa to osobny element układu, który naturalnie powinien być czysty i sprawny, ale jego diagnostyka nie jest częścią procedury testowej samej pompy na stanowisku – sprawdza się go raczej bezpośrednio w pojeździe lub podczas przeglądu okresowego. Z kolei zużycie łożysk, choć może wpływać na głośność pracy pompy czy jej żywotność, nie daje informacji na temat rzeczywistej zdolności do tłoczenia odpowiedniej ilości paliwa. Owszem, uszkodzone łożyska mogą powodować awarie, ale nie mierzy się ich zużycia na stanowisku diagnostycznym – to raczej kwestia przeglądu mechanicznego. Natężenie generowanego hałasu bywa pomocnym wskaźnikiem, zwłaszcza jeśli pompa zaczyna głośno pracować, co może sugerować awarię, ale nie jest to parametr mierzony standardowo na stanowisku pomiarowym. W praktyce mechanika, to właśnie test wydajności, czyli dokładny pomiar przepływu paliwa i ciśnienia, pozwala określić faktyczny stan techniczny pompy. Skupienie się na innych elementach często wynika z nieporozumienia lub mylenia rutynowych czynności obsługowych z profesjonalną diagnostyką. Z mojego doświadczenia wynika, że takie błędy wynikają zwykle z braku rozróżnienia między serwisem całego układu paliwowego a precyzyjną oceną pojedynczego podzespołu na stanowisku testowym.

Pytanie 10

Podczas wypełniania zlecenia warsztatowego należy wpisać

A. numer rejestracyjny pojazdu.

B. wiek pojazdu.

C. datę pierwszej rejestracji.

D. kolor pojazdu.

Numer rejestracyjny pojazdu to podstawowa informacja, którą zawsze trzeba wpisać na zleceniu warsztatowym. Bez tego praktycznie nie da się poprawnie zidentyfikować auta, które trafia do naprawy albo przeglądu. Z mojego doświadczenia to właśnie numer rejestracyjny jest jednym z pierwszych rzeczy, o które pyta przyjmujący zlecenie. Dzięki temu można potem szybko odnaleźć samochód w systemie, przypisać do niego historię napraw czy wystawione faktury. W branży motoryzacyjnej to taka trochę baza, od której wszystko się zaczyna. Bez tego łatwo o pomyłki, zwłaszcza jeśli w warsztacie pojawia się kilka aut tego samego modelu czy koloru. Standardy obsługi klienta opisują jasno, że numer rejestracyjny jest kluczowy przy każdej usłudze serwisowej. Dodatkowo wpisanie numeru rejestracyjnego umożliwia potem łatwy kontakt z właścicielem pojazdu, chociażby w sytuacji, gdyby pojawiły się jakieś dodatkowe pytania albo potrzeba wydania auta. Moim zdaniem ten nawyk wpisywania numeru rejestracyjnego powinien być tak oczywisty, jak mycie rąk po pracy przy samochodzie.

Pytanie 11

Do pomiaru gęstości elektrolitu w akumulatorze kwasowym stosuje się

A. densymetr.

B. pipetę pomiarową.

C. woltomierz.

D. aerometr.

Pomiar gęstości elektrolitu w akumulatorze kwasowym jest jednym z podstawowych zabiegów diagnostycznych w elektrotechnice samochodowej. Niestety dość często można spotkać się z nieporozumieniami dotyczącymi właściwego narzędzia do tego celu. Pipeta pomiarowa wydaje się narzędziem precyzyjnym, jednak jej zadaniem jest przede wszystkim pobieranie i dozowanie cieczy, a nie wykonywanie pomiarów gęstości. W praktyce używa się jej czasem pomocniczo do pobrania próbki elektrolitu, ale sam pomiar wymaga już zupełnie innego narzędzia. Woltomierz natomiast służy do sprawdzania napięcia na zaciskach akumulatora, co też jest ważne, ale nie daje żadnej informacji o gęstości elektrolitu – a to właśnie gęstość mówi wiele o stopniu naładowania i ogólnej kondycji akumulatora. Trzeba pamiętać, że napięcie może być prawidłowe nawet wtedy, gdy gęstość jest zbyt niska, bo akumulator jest zasiarczony lub już zużyty. Densymetr to już bardziej poprawna odpowiedź, bo to narzędzie służy do pomiaru gęstości cieczy. Jednak w praktyce, w kontekście akumulatorów samochodowych, używa się czegoś, co nazywa się aerometrem – i choć wiele osób traktuje nazwy densymetr i aerometr zamiennie, to w branży motoryzacyjnej aerometr jest bardziej precyzyjnym określeniem tego typu urządzenia do pomiaru gęstości roztworu kwasu siarkowego. Typowym błędem jest też mylenie narzędzi laboratoryjnych z tymi używanymi w warunkach serwisowych – aerometr jest dostosowany do pracy z agresywnym kwasem i jest wyposażony w skalę dopasowaną do zakresu gęstości typowych dla akumulatorów. Moim zdaniem warto zawsze zwracać uwagę na przeznaczenie i konstrukcję danego narzędzia, bo to kluczowe dla poprawności i bezpieczeństwa pracy.

Pytanie 12

Które narzędzia, przyrządy i płyny eksploatacyjne są niezbędne do wykonania czynności przeglądowych wymienionych w tabeli w pojeździe samochodowym z silnikiem ZS?

Lp.	Przegląd instalacji elektrycznej
1	Akumulator ¹⁾
2	Oświetlenie wnętrza
3	Oświetlenie zewnętrzne
4	Poduszki powietrzne¹⁾
5	Reflektory²⁾
6	Spryskiwacze³⁾
7	Świece¹⁾
8	Włączniki, wskaźniki, wyświetlacze
9	Wycieraczki
¹⁾ – pełna diagnostyka
²⁾ – bez regulacji ustawienia
³⁾ – uzupełnić płyn

A. Aerometr, tester akumulatorów, tester diagnostyczny, klucz do świec, szczelinomierz.

B. Klucz do świec, woda destylowana, przyrząd do ustawiania świateł, tester diagnostyczny.

C. Multimetr, tester do akumulatorów, tester diagnostyczny, woda destylowana.

D. Woda destylowana, tester akumulatorów, tester diagnostyczny, klucz do świec, płyn do spryskiwaczy, multimetr.

Poprawna odpowiedź wskazuje na zestaw narzędzi i płynów eksploatacyjnych, które są niezbędne do przeprowadzania przeglądów w pojeździe samochodowym z silnikiem ZS. Woda destylowana odgrywa kluczową rolę w utrzymaniu odpowiedniego poziomu elektrolitu w akumulatorze, co jest istotne dla jego prawidłowego funkcjonowania. Tester akumulatorów pozwala na ocenę stanu akumulatora, co jest niezwykle ważne w przypadku pojazdów z silnikiem ZS, gdzie awaria akumulatora może prowadzić do problemów z rozruchem. Tester diagnostyczny jest nieocenionym narzędziem, umożliwiającym pełną diagnostykę systemów elektrycznych, takich jak systemy poduszek powietrznych, hamulcowe czy zarządzania silnikiem, co jest zgodne z aktualnymi standardami diagnostyki samochodowej. Klucz do świec jest niezbędny do sprawdzenia i ewentualnej wymiany świec żarowych, które są kluczowe dla efektywności silnika. Płyn do spryskiwaczy zapewnia widoczność i bezpieczeństwo podczas jazdy, a multimetr jest niezastąpiony w pomiarach elektrycznych, co jest normą w każdej pracowni serwisowej. Zestaw wymienionych narzędzi i płynów jest zgodny z najlepszymi praktykami w branży motoryzacyjnej, co podkreśla ich istotność dla prawidłowego funkcjonowania pojazdu.

Pytanie 13

Nadmierne ścieranie się środkowych pasów bieżnika świadczy

A. o zbyt wysokim ciśnieniu w ogumieniu

B. o niewystarczającym ciśnieniu w oponach

C. o niewyważeniu koła przekraczającym dozwolone normy

D. o nieprawidłowym ustawieniu zbieżności kół

Problemy ze zużywaniem się środkowych pasów rzeźby bieżnika są często mylone z niewłaściwą zbieżnością kół lub wyważeniem kół. Zbieżność kół odnosi się do kąta, pod jakim koła są ustawione względem linii prostej pojazdu. Niewłaściwie ustawiona zbieżność może prowadzić do nierównomiernego zużycia opon, jednak w tym przypadku objawem byłyby bardziej boczne lub kanciaste zużycia, a nie tylko w środkowej strefie bieżnika. Z drugiej strony, niewłaściwe wyważenie kół skutkuje wibracjami podczas jazdy, co również może prowadzić do przedwczesnego zużycia opon, lecz nie jest bezpośrednio związane z nadmiernym zużyciem środkowej części bieżnika. Typowym błędem jest także mylenie objawów, co może prowadzić do niepotrzebnych kosztów związanych z naprawą i serwisowaniem pojazdu. Ponadto problemy z ciśnieniem w oponach, takie jak zbyt niskie ciśnienie, prowadzą do zużywania się boków bieżnika, a nie środkowych pasów. Aby uniknąć takich nieporozumień, istotne jest regularne monitorowanie stanu opon oraz znajomość wpływu różnych parametrów na ich zużycie.

Pytanie 14

Zasilanie silnika odbywa się przy użyciu układu typu common-rail

A. wysokoprężnego

B. turbospalinowego

C. z wirującymi tłokami

D. benzynowego

Układ typu common-rail to nowoczesna technologia wtrysku paliwa stosowana w silnikach wysokoprężnych. Działa on na zasadzie przechowywania paliwa pod wysokim ciśnieniem w wspólnym railu, skąd jest wtryskiwane do cylindrów silnika. Ta metoda pozwala na precyzyjne dawkowanie paliwa, co przekłada się na lepszą wydajność silnika, mniejsze zużycie paliwa oraz redukcję emisji szkodliwych substancji. W praktyce, dzięki zastosowaniu systemu common-rail, możliwe jest przeprowadzanie wielokrotnych wtrysków w jednym cyklu pracy silnika, co skutkuje bardziej efektywnym spalaniem. Standardy branżowe, takie jak normy Euro dotyczące emisji spalin, wymuszają na producentach stosowanie coraz bardziej zaawansowanych technologii, takich jak właśnie systemy common-rail, aby spełniać wymagania dotyczące czystości spalin i efektywności. Przykładem zastosowania tych systemów są nowoczesne silniki diesla w samochodach osobowych oraz ciężarowych, które charakteryzują się wysoką mocą, niskim zużyciem paliwa i ograniczonymi emisjami.

Pytanie 15

Na rysunku przedstawiono schemat

A. regulatora napięcia.

B. układu prostowniczego.

C. przekaźnika typu NO.

D. przekaźnika typu NC.

Odpowiedź jest poprawna, ponieważ schemat przedstawia przekaźnik typu NC (Normally Closed), który charakteryzuje się tym, że jego styk jest zamknięty, gdy przekaźnik nie jest zasilany. Przekaźniki typu NC są powszechnie stosowane w obwodach bezpieczeństwa oraz systemach automatyzacji przemysłowej, gdzie wymagane jest, aby obwód był zamknięty w stanie spoczynku. Przykładowo, w systemach alarmowych, przekaźnik NC może być użyty do monitorowania drzwi lub okien – w momencie ich otwarcia styk się otworzy, co uruchomi alarm. W praktyce, użycie przekaźników NC pozwala na zapewnienie dodatkowego poziomu bezpieczeństwa, gdyż w normalnych warunkach obwód jest aktywny, a jego przerwanie sygnalizuje potencjalne zagrożenie. Zrozumienie działania tego typu przekaźników jest kluczowe dla projektantów układów elektronicznych oraz inżynierów automatyki, którzy muszą zapewnić odpowiednią funkcjonalność i bezpieczeństwo systemów, w których pracują.

Pytanie 16

Którym symbolem na schemacie elektrycznym oznaczono czujnik Halla na wałku rozrządu?

A. L12

B. V2

C. X5

D. El

Czujnik Halla, oznaczony na schemacie elektrycznym symbolem "X5", pełni kluczową rolę w monitorowaniu pozycji wałka rozrządu w silnikach spalinowych. Jego działanie opiera się na wykrywaniu zmian w polu magnetycznym, co pozwala na precyzyjne pomiary oraz synchronizację pracy silnika z innymi elementami systemu. Dzięki zastosowaniu czujników Halla, możliwe jest zwiększenie efektywności działania silnika, co przekłada się na lepsze osiągi oraz mniejsze zużycie paliwa. W praktyce, czujnik ten jest często używany w systemach zapłonowych oraz w układach sterowania wtryskiem paliwa, co sprawia, że jego poprawne oznaczenie na schemacie elektrycznym jest niezbędne dla prawidłowej diagnostyki i serwisowania pojazdów. W branży motoryzacyjnej, standardy takie jak ISO 26262 podkreślają znaczenie niezawodności komponentów elektronicznych, a czujniki Halla są uznawane za standard w nowoczesnych technologiach silnikowych.

Pytanie 17

Oscylogram otrzymany w trakcie wykonywania diagnostyki układu sterowania potwierdza, że

A. częstotliwość badanego sygnału wynosi około 500 Hz.

B. wartość średnia napięcia badanego sygnału równa jest około 5V.

C. współczynnik wypełnienia badanego sygnału wynosi około 8/10 x 100%.

D. okres badanego sygnału sterującego równy jest około 10 ms.

Analizując inne przedstawione odpowiedzi, należy zauważyć, że każda z nich zawiera błędne założenia i interpretacje dotyczące sygnału przedstawionego na oscylogramie. Nieprawidłowe stwierdzenia o wartości średniej napięcia sygnału na poziomie około 5V wskazują na nieporozumienie dotyczące podstawowych pomiarów. Wartość średnia napięcia nie jest bezpośrednio związana z częstotliwością ani okresem sygnału, co prowadzi do mylnego wniosku, że wartość ta jest kluczowa w kontekście analizy częstotliwości. Podobnie, okres sygnału wynoszący około 10 ms jest błędny, gdyż z analizy oscylogramu wynika, że jeden cykl zajmuje jedynie 2 ms. Ponadto, współczynnik wypełnienia wynoszący 8/10 x 100% jest również nieprawidłowy, ponieważ nie odnosi się do rzeczywistych wartości przedstawionych na oscylogramie. Takie nieprawidłowe odpowiedzi mogą wynikać z typowych błędów analitycznych, gdzie użytkownik może mylić różne parametry sygnału, co jest częstym zjawiskiem w praktyce inżynierskiej. Zrozumienie relacji między okresem, częstotliwością, a innymi parametrami sygnału jest niezbędne do prawidłowej interpretacji wyników i skutecznej diagnostyki. Każdy inżynier powinien zdawać sobie sprawę z tych podstawowych zasad, by unikać mylnych wniosków podczas analizy sygnałów.

Pytanie 18

Rysunek przedstawia wynik pomiaru napięcia rozładowanego akumulatora 6 V/15Ah wykonany multimetrem analogowym na zakresie 6 V. Którą wartość napięcia wskazuje miernik?

A. 2,4 V.

B. 1,2 V.

C. 4,8 V.

D. 0,3 V.

Wybrana odpowiedź jest prawidłowa, bo wskazanie miernika rzeczywiście pokazuje wartość 4,8 V na zakresie 6 V. W praktyce pomiarowej, odczytując wskazanie z analogowego multimetru, zawsze trzeba zwracać uwagę na dobrany zakres i podziałkę skali. Tutaj zakres jest ustawiony na 6 V, więc cała podziałka od zera do maksymalnej wartości odpowiada właśnie 6 V. Wskazówka zatrzymała się tuż przed ostatnią kreską, co jest równoznaczne z 4,8 V (czyli 8 dużych działek po 0,6 V każda). Takie umiejętności odczytu są mega ważne, zwłaszcza jak pracujesz w serwisie albo robisz szybkie pomiary w warsztacie. Wielu doświadczonych elektryków czy elektroników zawsze powtarza, żeby nie sugerować się tylko pierwszym wrażeniem, tylko dokładnie przeliczyć podziałki i sprawdzić, czy zakres się zgadza. Poza tym – rozładowany akumulator 6 V nie powinien spaść aż tak nisko, jeśli jeszcze ma być użyteczny, więc taki wynik to sygnał do dalszej diagnostyki lub wymiany baterii. Moim zdaniem, to dobry przykład, jak praktyka spotyka się z teorią, bo w realnych warunkach często spotyka się takie sytuacje i trzeba umieć szybko ocenić, czy sprzęt nadaje się do dalszego użycia. Przy okazji – pamiętaj, że dokładność odczytu analogowych mierników zależy też od kąta patrzenia (paralaksa!), więc zawsze ustawiaj się na wprost skali.

Pytanie 19

Na rysunku przedstawiono otwieranie wtryskiwacza metodą

A. częstotliwościową.

B. wieloimpulsową.

C. ograniczenia prądowego.

D. pojedynczego impulsu.

Warto zwrócić uwagę, że temat sterowania wtryskiem paliwa jest dosyć rozbudowany i łatwo tu o nieporozumienia. Często myli się metody wysterowania wtryskiwacza, bo każda z nich ma swoje charakterystyczne cechy. Pojedynczy impuls odnosi się do bardzo starej technologii, gdzie wtryskiwacz otwierał się tylko raz na cykl pracy tłoka. To już dawno wyszło z użycia w nowoczesnych silnikach, bo nie pozwalało na tak precyzyjne dawkowanie paliwa i sterowanie procesem spalania. Metoda częstotliwościowa sugeruje, że sterowanie opiera się na zmianie częstotliwości sygnału, ale w praktyce nie stosuje się jej w ten sposób do wtryskiwaczy – tutaj liczy się ilość i czas trwania impulsów, a nie sama częstotliwość. Z kolei ograniczenie prądowe to zupełnie inny temat – chodzi tu o zabezpieczenie układu przed przeciążeniem, a nie o sposób sterowania dawkowaniem paliwa. Typowym błędem jest też utożsamianie wielu impulsów z wysoką częstotliwością, ale w kontekście sterowania wtryskiwaczem kluczowe jest ich rozmieszczenie i momenty podania, a nie samo tempo pojawiania się sygnału. W nowoczesnych silnikach, szczególnie dieslach, metoda wieloimpulsowa pozwala na realizację kilku faz wtrysku w jednym cyklu, co daje ogromne możliwości pod kątem norm emisji czy poprawy kultury pracy. Moim zdaniem, dobrze jest pamiętać, że odpowiednie rozróżnianie tych pojęć to podstawa w pracy z systemami sterowania silników.

Pytanie 20

Dokonując pomiaru napięcia zasilania masowego przepływomierza powietrza z potencjometrem, woltomierz należy podłączyć do masy i wtyku oznaczonego cyfrą

A. 5

B. 6

C. 1

D. 2

W praktyce warsztatowej wiele osób błędnie sądzi, że każdy pin może odpowiadać za masę lub zasilanie, jednak schematy elektryczne wyraźnie rozdzielają te funkcje. Często wybierane są piny 1, 2 czy 6, bo wydają się logiczne – ktoś myśli: skoro to początek lub koniec wtyczki, to pewnie tam jest masa albo zasilanie. To typowy błąd, bo w rzeczywistości w układach przepływomierzy masowych z potencjometrem, jak ten na schemacie, właśnie pin oznaczony cyfrą 5 jest zarezerwowany do masy zasilania. Jeśli podłączysz woltomierz do innych pinów – na przykład 1, 2 czy 6 – nie uzyskasz poprawnych wyników, a pomiar będzie dotyczył zupełnie innych sygnałów, często sygnału wyjściowego lub zasilania dodatniego, a nie masy. Takie podejście prowadzi do mylnych diagnoz, bo napięcia odczytane na tych pinach nie mają wartości diagnostycznej w kontekście sprawdzania zasilania masowego. W systemach motoryzacyjnych, zgodnie z dokumentacją producentów jak Bosch czy Siemens, zawsze należy sprawdzać zasilanie i masę według oznaczeń na schemacie, a nie intuicyjnie wybierać pin. Wielu młodych mechaników wpada w tę pułapkę i później niepotrzebnie wymienia sprawne podzespoły. Dobra praktyka warsztatowa mówi jasno: zawsze korzystaj z dokumentacji technicznej pojazdu, a jeśli nie masz pewności – sprawdzaj przewodzenie i napięcia przy załączonym zapłonie na właściwych pinach. To nie tylko oszczędza czas, ale i pieniądze, bo eliminuje ryzyko błędnej diagnozy układu przepływomierza i związanych z tym kosztownych napraw. Warto też pamiętać, że błędny pomiar na niewłaściwym pinie może prowadzić do niepotrzebnych adaptacji sterownika lub fałszywych alarmów w układzie kontroli emisji spalin.

Pytanie 21

Instalując w samochodzie światła do jazdy dziennej, powinny one być skonfigurowane w taki sposób, aby

A. uruchamiały się po włączeniu silnika i gasły po aktywowaniu świateł mijania

B. świeciły się nieprzerwanie podczas jazdy

C. uruchamiały się po włączeniu silnika i gasły po zmroku

D. uruchamiały się po włączeniu silnika i gasły po aktywowaniu świateł drogowych

Proponowane odpowiedzi, które sugerują, że światła do jazdy dziennej powinny świecić zawsze podczas jazdy lub gasnąć po uruchomieniu pojazdu, nie uwzględniają istotnych aspektów funkcjonalnych i bezpieczeństwa. Świecenie świateł przez cały czas może prowadzić do ich nadmiernego zużycia oraz powodować dezorientację u innych uczestników ruchu, zwłaszcza nocą, kiedy to światła mijania są bardziej odpowiednie do oświetlania drogi. Kolejny błąd polega na sugerowaniu, że światła powinny gasnąć po włączeniu świateł drogowych. Takie ustawienie może wpływać na widoczność pojazdu w sytuacjach, gdy kierowca korzysta z dróg o bardzo słabym oświetleniu, co jest niezgodne z praktykami bezpieczeństwa drogowego. Ważne jest, aby zrozumieć, że światła do jazdy dziennej mają za zadanie zapewnić widoczność w ciągu dnia i ich działanie musi być zgodne z intuicyjnymi normami ruchu drogowego, co wyraźnie wskazuje na konieczność ich gaszenia przy włączeniu świateł mijania, aby nie zakłócały one widoczności innych kierowców.

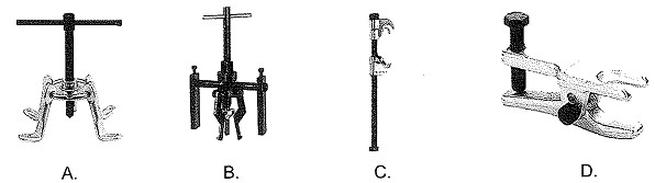

Pytanie 22

Którego przyrządu należy użyć do demontażu końcówki drążka kierowniczego?

A. C.

B. D.

C. B.

D. A.

Wybór innego narzędzia do demontażu końcówek drążków kierowniczych może prowadzić do wielu nieprawidłowości i problemów. Odpowiedzi A i B przedstawiają narzędzia, które są dedykowane zupełnie innym zastosowaniom, takim jak ściągacze do łożysk czy kół zębatych. Użycie tych narzędzi do demontażu końcówek drążków kierowniczych nie tylko jest nieefektywne, ale może również prowadzić do uszkodzeń zarówno narzędzia, jak i samego pojazdu. Narzędzia te nie są przystosowane do specyfiki konstrukcji końcówek drążków kierowniczych, co może skutkować ich zniekształceniem, a nawet złamaniu gwintów. Odpowiedź C, odnosząca się do przyrządu do demontażu sprężyn z amortyzatorów, również nie jest adekwatna, ponieważ sprężyny są komponentami o zupełnie innej charakterystyce i wymagają odmiennych metod i narzędzi do demontażu. Doświadczeni mechanicy wiedzą, że stosowanie niewłaściwego narzędzia nie tylko wydłuża czas pracy, ale również zwiększa ryzyko wypadków i uszkodzeń. Niestety, często zdarza się, że podczas pracy w warsztacie niezbędne narzędzia są zastępowane improwizowanymi rozwiązaniami, co prowadzi do niepożądanych efektów, takich jak wyciek płynów z układów hydraulicznych lub nadmierny luz w układzie kierowniczym, co w dłuższej perspektywie może wpłynąć na bezpieczeństwo jazdy. Dlatego tak istotne jest korzystanie z odpowiednich narzędzi, które zapewniają zarówno efektywność, jak i bezpieczeństwo pracy.

Pytanie 23

Przed przystąpieniem do wymiany alternatora należy w pierwszej kolejności

A. przekręcić kluczyk w stacyjce.

B. odłączyć akumulator.

C. zablokować koła.

D. rozgrzać silnik.

Najważniejsze przy pracach z instalacją elektryczną pojazdu jest zawsze bezpieczeństwo – zarówno własne, jak i sprzętu. Odłączenie akumulatora przed wymianą alternatora to podstawa, bo ogranicza ryzyko zwarcia czy przypadkowego porażenia prądem. W autach, gdzie instalacje elektroniczne są coraz bardziej zaawansowane, taka prosta czynność może uchronić przed naprawdę poważnymi uszkodzeniami sterowników albo przewodów. U mnie w warsztacie nigdy nie zaczynamy demontażu alternatora, póki klemy nie są zdjęte, niezależnie od marki auta. Nawet samochody starszego typu potrafią zrobić numer – jeden dotyk kluczem w złe miejsce i już cała instalacja do przeglądu. Branżowe standardy, np. wytyczne producentów samochodów albo podręczniki Bosch czy Haynes, zawsze w pierwszym punkcie każą odłączyć minusową klemę akumulatora. Lepiej też pamiętać, że nie chodzi tylko o samo bezpieczeństwo mechanika. Często komponenty wrażliwe na przepięcia mogą ulec uszkodzeniu przy przypadkowych zwarciach. Wymieniając alternator, można się spotkać z koniecznością odkręcenia przewodów zasilających, które są pod napięciem – wtedy odłączenie akumulatora jest wręcz obowiązkiem. Moim zdaniem to jeden ze złotych standardów pracy przy elektryce samochodowej, którego nie warto lekceważyć, nawet jeśli wymiana wydaje się prosta.

Pytanie 24

Które oznaczenie dotyczy elektrycznego hamulca postojowego, w który wyposażony jest pojazd samochodowy?

A. EPB

B. EPP

C. EBD

D. EDS

Oznaczenie EPB pochodzi od angielskiego Electric Parking Brake, czyli elektryczny hamulec postojowy. To rozwiązanie od kilku lat coraz częściej spotykane w nowoczesnych samochodach osobowych i dostawczych, zwłaszcza tych wyposażonych w zaawansowane systemy elektroniczne. Zamiast tradycyjnej dźwigni ręcznego hamulca, stosuje się przycisk lub przełącznik, a cały proces załączania i zwalniania hamulca odbywa się automatycznie za pomocą siłowników elektrycznych i sterownika. Moim zdaniem to bardzo wygodne i praktyczne rozwiązanie, zwłaszcza przy częstym parkowaniu – nie trzeba się siłować z dźwignią, w dodatku system często sam uruchamia hamulec po zgaszeniu silnika. Z punktu widzenia bezpieczeństwa i standardów branżowych, elektryczny hamulec postojowy często współpracuje z innymi systemami, np. asystentem ruszania pod górę. Automatyzacja działania tego hamulca zmniejsza ryzyko błędu użytkownika i potrafi nawet samodzielnie aktywować hamulec w sytuacji awaryjnej. W praktyce wielu kierowców docenia też dodatkowe funkcje, jak automatyczne zwalnianie przy ruszaniu czy możliwość awaryjnego uruchomienia hamulca podczas jazdy. Tak więc skrót EPB jest już praktycznie standardem w opisach wyposażenia nowych aut. Warto to znać, bo takie rozwiązania będą się pojawiały coraz częściej.

Pytanie 25

Aby zabezpieczyć zamontowany dodatkowo układ podgrzewania dysz spryskiwaczy o maksymalnej mocy 20 W, należy zastosować standardowy bezpiecznik o wartości

A. 30 A

B. 10 A

C. 5 A

D. 20 A

Wybierając bezpiecznik do układu podgrzewania dysz spryskiwaczy o mocy 20 W, warto pamiętać o podstawowym prawie Ohma i zasadach doboru zabezpieczeń w instalacjach elektrycznych pojazdów. Przy napięciu 12 V, typowym dla samochodów osobowych, prąd pobierany przez taki podgrzewacz można obliczyć dzieląc moc przez napięcie: 20 W / 12 V = ok. 1,67 A. Bezpiecznik powinien być dobrany tak, by nie wyzwalał się przy normalnej pracy, ale chronił układ w przypadku przeciążenia lub zwarcia. Standardowo stosuje się bezpiecznik o wartości nieco wyższej niż nominalny prąd urządzenia – w tym przypadku 5 A jest optymalnym wyborem, bo zapewnia ochronę, ale jednocześnie nie jest zbyt przewymiarowany. W branży motoryzacyjnej przyjęte jest stosowanie bezpieczników najbliższej wyższej wartości, nie przekraczając jednak dwukrotności obliczonego prądu – to pozwala zachować bezpieczeństwo i uniknąć przegrzewania przewodów. Dużo lepiej jest, gdy bezpiecznik zadziała nawet przy niewielkim przeciążeniu, niż gdyby miał dopuścić do poważniejszych uszkodzeń instalacji. W praktyce często spotyka się właśnie 5-amperowe bezpieczniki przy takich mocach. Dobrze też pamiętać, że przewody i złącza w takich układach nie są projektowane na duże prądy, więc większy bezpiecznik niż potrzeba może prowadzić do ryzyka pożaru. Moim zdaniem taki dobór to po prostu zdrowy rozsądek i zgodność ze sztuką.

Pytanie 26

Gdzie spotyka się sprzęgło wielotarczowe Haldex?

A. w układzie napędowym z nieprzerwanym napędem na cztery koła

B. w tylnym napędzie z blokadą

C. w tradycyjnym układzie napędowym

D. w przednim napędzie z blokadą

Sprzęgło wielotarczowe Haldex jest kluczowym elementem w nowoczesnych układach napędowych ze stałym napędem na cztery koła. Jego główną funkcją jest optymalizacja przyczepności i stabilności pojazdu poprzez inteligentne rozdzielanie momentu obrotowego pomiędzy osiami. W układzie ze stałym napędem na cztery koła, sprzęgło Haldex działa w oparciu o system hydrauliczny, który aktywuje się w zależności od warunków drogowych i obciążenia. Przykładowo, w przypadku utraty przyczepności na przedniej osi, system automatycznie przenosi więcej mocy na tylną oś. Dzięki temu, pojazdy z tym układem napędowym są w stanie radzić sobie w trudnych warunkach, takich jak śliska nawierzchnia czy teren. Haldex jest szeroko stosowany w pojazdach osobowych i SUV-ach, co czyni go standardem w wielu nowoczesnych rozwiązaniach branżowych.

Pytanie 27

Za pomocą multimetru cyfrowego można dokonać pomiaru

A. napięcia ładowania

B. hałasu związanego z funkcjonowaniem rozrusznika

C. natężenia światła

D. podciśnienia w kolektorze

Pomiar napięcia ładowania za pomocą multimetru cyfrowego jest kluczowym zadaniem, które pozwala na ocenę stanu akumulatora oraz układów elektrycznych pojazdów. Multimetry cyfrowe są zaprojektowane do dokładnego pomiaru napięcia w różnych punktach instalacji elektrycznej, co jest niezbędne w diagnostyce i naprawie systemów zasilania. Przykładem praktycznego zastosowania może być pomiar napięcia ładowania akumulatora podczas pracy silnika, co pozwala ocenić efektywność alternatora. Warto pamiętać, że zgodnie z normami branżowymi, pomiar powinien być przeprowadzany w określonych warunkach, aby zminimalizować ryzyko uszkodzenia sprzętu oraz uzyskać wiarygodne wyniki.

Pytanie 28

Dokonano pomiarów czujnika temperatury płynu chłodzącego. Wyniki pomiarów zamieszczono w tabeli. Określ, na podstawie danych z pomiarów, jakiego typu jest ten czujnik.

Lp.	Temperatura	Rezystancja	Napięcie
1.	0 °C	5700 Ω	4,25 V
2.	10 °C	4000 Ω	3,87 V
3.	20 °C	2500 Ω	3,45 V
4.	30 °C	1300 Ω	3,05 V
5.	40 °C	1100 Ω	2,75 V
6.	50 °C	1000 Ω	2,50 V
7.	60 °C	800 Ω	2,25 V
8.	80 °C	325 Ω	1,15 V

A. Termistor NTC.

B. Termistor CTR.

C. Termistor PTC.

D. Termopara FeCo.

Patrząc na dane z tabeli, od razu rzuca się w oczy, że kiedy temperatura rośnie, rezystancja czujnika spada. To jest właśnie typowe zachowanie dla termistora NTC, czyli termistora o ujemnym współczynniku temperaturowym. Za każdym razem, kiedy płyn chłodzący robi się cieplejszy, opór maleje – i to dość wyraźnie, bo z 5700 Ω przy 0 °C schodzi do zaledwie 325 Ω przy 80 °C. To działa na bardzo podobnej zasadzie jak większość nowoczesnych czujników temperatury w samochodach, gdzie właśnie NTC dominuje. Moim zdaniem to jest bardzo wygodne rozwiązanie, bo pozwala sterownikowi silnika łatwo ocenić, czy silnik jest rozgrzany, czy jeszcze zimny, i odpowiednio dostosować np. mieszankę paliwowo-powietrzną. Branżowym standardem jest stosowanie NTC w układach chłodzenia, bo są tanie, szybkie i dość niezawodne. Dodatkowo, napięcie na takim czujniku (mierzone na rezystorze w dzielniku napięcia) też ładnie pokazuje, jak zmienia się sygnał dla sterownika – im niższa rezystancja, tym niższe napięcie. W praktyce, jakbym miał doradzić komuś w serwisie, to zawsze warto zacząć diagnostykę właśnie od analizy tych wartości i sprawdzić, czy odpowiadają typowej charakterystyce NTC. Szczerze, taka wiedza mocno ułatwia codzienną pracę z układami chłodzenia i sterowania silnikiem.

Pytanie 29

Na rysunku przedstawiono symbol graficzny

A. silnika szeregowego prądu stałego.

B. prądnicy obcowzbudnej prądu stałego.

C. silnika obcowzbudnego prądu stałego.

D. silnika szeregowo-równoległego prądu stałego.

Ten symbol graficzny przedstawia bardzo konkretne połączenie uzwojenia wzbudzenia i wirnika, co w praktyce branżowej od razu powinno kojarzyć się z silnikiem szeregowym prądu stałego. Typowym błędem jest mylenie tego układu z silnikiem obcowzbudnym lub prądnicą, bo wizualnie uzwojenie i wirnik mogą wyglądać podobnie. Jednak w silniku obcowzbudnym uzwojenie wzbudzenia jest zasilane osobnym źródłem prądu, co na schemacie oznaczałoby osobne wejście do styrnika pola – tutaj tego nie widać, więc nie ma mowy o obcowzbudzeniu. Prądnica obcowzbudna również miałaby osobne oznaczenia dla wyjścia napięcia oraz dla zasilania pola wzbudzenia. Często też można spotkać się z błędnym rozpoznaniem układu szeregowo-równoległego, ale ten symbol tego nie odzwierciedla – nie ma równoległego rozgałęzienia uzwojeń, co jest bardzo istotne przy rozpoznawaniu symboli urządzeń elektromechanicznych. W praktyce technicznej te rozróżnienia są kluczowe, bo dobór i podłączenie silnika zależy od tego, czy mamy do czynienia z układem szeregowym, równoległym czy obcowzbudzeniem. Niestety, takie błędy mogą prowadzić do poważnych problemów eksploatacyjnych, a nawet awarii urządzenia. Moim zdaniem najważniejsze to zawsze dokładnie analizować symbole graficzne, bo to podstawa bezpiecznej pracy z maszynami elektrycznymi. W branży taki schemat jak na rysunku najczęściej spotyka się w miejscach, gdzie liczy się duży moment startowy, więc warto kojarzyć, że to nie prądnica ani układ mieszany, tylko typowy silnik szeregowy DC.

Pytanie 30

Ubezpieczeniem komunikacyjnym, które jest obowiązkowe dla wszystkich właścicieli pojazdów mechanicznych, jest ubezpieczenie

A. od odpowiedzialności cywilnej

B. od skutków nieszczęśliwych wypadków

C. od odpowiedzialności karnej

D. auto-casco

Ubezpieczenia od odpowiedzialności karnej, następstw nieszczęśliwych wypadków oraz auto-casco nie są obowiązkowymi ubezpieczeniami komunikacyjnymi w Polsce, co często bywa mylone z ubezpieczeniem OC. Ubezpieczenie od odpowiedzialności karnej dotyczy ochrony przed skutkami popełnienia przestępstwa, co w kontekście użytkowania pojazdów mechanicznych nie ma zastosowania. Z kolei ubezpieczenie od następstw nieszczęśliwych wypadków (NNW) jest dobrowolne i ma na celu ochronę kierowcy i pasażerów w przypadku odniesienia obrażeń w wypadku, ale nie zabezpiecza osób trzecich. Ubezpieczenie auto-casco, również dobrowolne, chroni właściciela pojazdu przed stratami finansowymi związanymi z uszkodzeniem lub utratą własnego pojazdu, co różni się od odpowiedzialności cywilnej, która koncentruje się na szkodach wyrządzonych innym. W związku z tym, często dochodzi do nieporozumień, gdyż użytkownicy pojazdów mogą sądzić, że inne formy ubezpieczenia zapewniają podobną ochronę, co OC, co prowadzi do ryzykownych sytuacji na drodze.

Pytanie 31

Do diagnozy pracy przepływomierza powietrza służy

A. miernik przepływu powietrza.

B. oscyloskop.

C. komputer diagnostyczny.

D. multimetr uniwersalny.

Miernik przepływu powietrza to specjalistyczne urządzenie stworzone właśnie do pomiaru ilości powietrza przepływającego przez określony przekrój – dokładnie tego, co bada przepływomierz powietrza w samochodzie. W praktyce, kiedy przepływomierz (ang. MAF – Mass Air Flow sensor) zaczyna dawać niepokojące objawy, np. silnik szarpie albo ma niestabilne obroty, najlepiej sięgnąć właśnie po miernik przepływu powietrza. Pozwala on precyzyjnie porównać wskazania fabryczne czujnika z rzeczywistym przepływem powietrza – to daje konkretne odpowiedzi, czy przepływomierz pracuje poprawnie, czy raczej wymaga wymiany. Moim zdaniem, pomiar wykonany specjalistycznym miernikiem to jedna z najpewniejszych metod oceny stanu tego ważnego elementu układu dolotowego. Branża motoryzacyjna wciąż podkreśla, że bezpośredni pomiar przepływu eliminuje zgadywanie, bo masz twarde dane, a nie tylko objawy. Warto wspomnieć, że profesjonaliści zawsze porównują wyniki miernika z danymi podanymi przez producenta auta – mając takie odniesienie, bez problemu wykryjesz choćby minimalne odchylenie. W codziennej pracy w warsztacie, taki miernik to podstawa w diagnostyce – pozwala nie tylko wykryć uszkodzenie, ale też ocenić stopień zabrudzenia samego przepływomierza, co bywa przyczyną błędów w odczytach. Według mnie, jeśli zależy komuś na solidnej i rzetelnej diagnozie, to lepiej nie kombinować – miernik przepływu powietrza powinien być pierwszym narzędziem do sprawdzania tego czujnika.

Pytanie 32

Podczas usuwania usterki w panelu sterowania systemem komfortu w samochodzie, aby zweryfikować działanie naprawionego modułu, uszkodzony rezystor SMD o wartościach podanych w schemacie ideowym jako 4R7 /±10% można w tymczasowym okresie zastąpić dwoma rezystorami o wartości

A. 10 Ω / ±5% połączonymi równolegle

B. 10 kΩ / ±5% połączonymi równolegle

C. 2,4 Ω / ±5% połączonymi równolegle

D. 2,4 kΩ / ±5% połączonymi szeregowo

Zastosowanie rezystorów 2,4 kΩ połączonych szeregowo lub 10 kΩ połączonych równolegle nie jest prawidłowym podejściem do zastąpienia uszkodzonego rezystora o wartości 4,7 Ω. W przypadku połączenia szeregowego, rezystory sumują swoją wartość, co oznacza, że 2,4 kΩ w połączeniu z innym rezystorem w szeregowej konfiguracji przekracza wartość 4,7 Ω w sposób nieakceptowalny dla układu. Z kolei połączenie 10 kΩ w sposób równoległy prowadzi do uzyskania wartości znacznie poniżej tego, co jest wymagane, co uniemożliwi prawidłowe działanie układu komfortu. Można by się również zastanowić nad rezystorami 2,4 Ω połączonymi równolegle, lecz ich całkowita rezystancja nie spełnia wymagań w kontekście zastąpienia 4,7 Ω. Typowe błędy myślowe polegają na nieprawidłowym zastosowaniu podstawowych zasad dotyczących połączeń rezystorów oraz zrozumienia ich wzajemnych interakcji w obwodzie. W praktyce kluczowe jest zrozumienie, jak różne wartości rezystorów oraz ich połączenia wpływają na końcową rezystancję, co jest fundamentem projektowania skutecznych i niezawodnych układów elektronicznych. Dobre praktyki inżynierskie zalecają zawsze weryfikację obliczeń oraz testowanie obwodów przed ich wdrożeniem w zastosowaniach rzeczywistych.

Pytanie 33

Na którym zdjęciu przedstawiono elektryczną pompę paliwa?

A. Zdjęcie 3

B. Zdjęcie 1

C. Zdjęcie 4

D. Zdjęcie 2

Elektryczna pompa paliwa to kluczowy element układu zasilania silnika benzynowego, szczególnie w pojazdach z wtryskiem paliwa. Na zdjęciu 1 widoczna jest właśnie taka pompa – cylindryczna, metalowa obudowa z wyraźnie zaznaczonymi króćcami na podłączenie przewodów paliwowych oraz przyłączami elektrycznymi. Tego typu pompy są montowane najczęściej w zbiorniku paliwa lub tuż przy nim, po to, by zapewnić odpowiednie ciśnienie paliwa nawet przy dużych wymaganiach silnika. Z własnego doświadczenia mogę dodać, że konstrukcja tych pomp musi być odporna na ciągły kontakt z paliwem i wysoką temperaturę pracy. W praktyce awaria pompy elektrycznej niemal natychmiast uniemożliwia uruchomienie silnika, dlatego jej sprawność jest kluczowa dla prawidłowego funkcjonowania całego pojazdu. Warto pamiętać, że zgodnie z dobrymi praktykami serwisowymi, wymiana pompy paliwa powinna być wykonywana przy zachowaniu czystości i ostrożności, by nie zanieczyścić układu zasilania. Moim zdaniem elektryczne pompy paliwa są dużo bardziej precyzyjne niż ich starsze, mechaniczne odpowiedniki, co znacząco wpływa na wydajność silnika i niższe zużycie paliwa. Dobrze jest rozpoznawać ten podzespół, bo to jeden z częstszych tematów w praktycznych zadaniach egzaminacyjnych oraz w warsztatach samochodowych.

Pytanie 34

Po włączeniu świateł mijania reflektory przednie działają poprawnie, ale po włączeniu świateł drogowych świeci tylko lewy reflektor. Usuwanie usterki należy rozpocząć od sprawdzenia

A. bezpieczników.

B. żarówki światła drogowego.

C. wiązki instalacji elektrycznej.

D. sprawności przełącznika świateł.

Wybrałeś żarówkę światła drogowego, co akurat w tej sytuacji ma najwięcej sensu. W praktyce, gdy po włączeniu świateł drogowych działa tylko jeden reflektor (w tym przypadku lewy), to pierwsze co warto sprawdzić to właśnie żarówka w niedziałającym reflektorze, czyli w prawym. Moim zdaniem, to najczęstsza usterka — żarówki po prostu się przepalają, a objawy są dokładnie takie: jeden reflektor świeci na długie, drugi nie. Fachowcy zwykle zaczynają właśnie od tego, zanim zaczną rozbierać połowę instalacji albo szukać problemu w przełącznikach. Dobrą praktyką jest też zawsze mieć przy sobie zapasową żarówkę i sprawdzić ją na miejscu, ponieważ to jeden z najłatwiejszych i najszybszych do usunięcia problemów. Jeżeli żarówka okaże się sprawna, wtedy dopiero szukamy dalej — instalacja, bezpieczniki, przełączniki. Ale w codziennej pracy, serio, żarówka to numer jeden na liście podejrzanych. Warto też wspomnieć, że w instrukcjach serwisowych większości marek pierwszy krok to właśnie kontrola żarówki. Moim zdaniem, to bardzo logiczne podejście i oszczędza mnóstwo czasu.

Pytanie 35

W trakcie przyjmowania pojazdu do serwisu pracownik powinien zwrócić szczególną uwagę na

A. działanie wyposażenia.

B. poziom płynów eksploatacyjnych.

C. stan powłoki lakierniczej.

D. stan ogumienia.

Podczas przyjmowania auta do serwisu można łatwo popełnić błąd, skupiając się na rzeczach ważnych dla utrzymania pojazdu, ale niekoniecznie kluczowych w kontekście formalnego przyjęcia samochodu. Sporo osób myśli, że sprawdzenie poziomu płynów eksploatacyjnych, stanu ogumienia czy działania wyposażenia to najważniejsze czynności na starcie. Owszem, te elementy są ważne z punktu widzenia bezpieczeństwa i sprawności technicznej pojazdu, jednak nie mają kluczowego znaczenia w zabezpieczeniu interesów zarówno serwisu, jak i klienta podczas przyjęcia auta. W praktyce – i tak pokazują procedury większości renomowanych warsztatów czy autoryzowanych serwisów – największy nacisk kładzie się właśnie na ocenę i dokładne udokumentowanie stanu powłoki lakierniczej oraz widocznych zewnętrznych uszkodzeń. Powód jest prosty: to pozwala uniknąć roszczeń i sporów o ewentualne szkody powstałe podczas pobytu auta w serwisie. Sprawdzanie ogumienia czy płynów to raczej czynności wykonywane podczas przeglądu technicznego czy naprawy, nie przy samej rejestracji pojazdu w warsztacie. Działanie wyposażenia z kolei jest istotne przy diagnostyce, ale nie zabezpiecza serwisu przed ewentualnymi pretensjami klienta. Często myli się pojęcia związane z obsługą klienta, dokumentacją zdawczo-odbiorczą a typowym przeglądem stanu technicznego. Moim zdaniem, właśnie rozróżnienie tych czynności jest kluczowe, bo formalne przyjęcie pojazdu do serwisu to przede wszystkim zabezpieczenie się na wypadek sporów dotyczących uszkodzeń – i to powłoka lakiernicza jest tu najważniejsza, bo jest najbardziej narażona na przypadkowe uszkodzenia podczas obsługi pojazdu.

Pytanie 36

Najczęstszą przyczyną usterki objawiającej się świeceniem wszystkich żarówek tylnej lampy po naciśnięciu pedału hamulca jest

A. przerwanie jednego z przewodów prądowych.

B. brak masy żarówek lampy.

C. przepalenie jednej z żarówek.

D. uszkodzenie izolacji jednego z przewodów.

Zdarza się, że podczas diagnozowania usterek instalacji oświetleniowej pojawiają się pewne nieporozumienia dotyczące skutków różnych typów uszkodzeń przewodów czy żarówek. Przerwanie któregoś z przewodów prądowych prowadzi przeważnie do całkowitego braku działania danego obwodu – jeśli na przykład przewód od światła stopu zostanie przerwany, żarówka po prostu nie zadziała wcale, a nie będzie świecić cała lampa. Uszkodzenie izolacji przewodu bywa groźne ze względu na możliwość zwarcia do masy lub do innego przewodu, ale to bardziej skutkuje przepalaniem bezpieczników albo dziwnymi, ale nie aż tak „wszystko świeci” objawami. Przepalenie jednej z żarówek to z kolei bardzo częsta usterka, ale jej typowy efekt to po prostu brak światła w danym punkcie, żadnych efektów typu wspólne świecenie wszystkich żarówek spodziewać się wtedy raczej nie można. I tutaj moim zdaniem wielu ludzi wpada w pułapkę myślenia, że każda drobna usterka w lampie powoduje nieprzewidywalne objawy – tymczasem prawda jest taka, że większość systemów jest na tyle prosta, że objawy są logiczne i przewidywalne, jeśli zna się zasadę działania obwodów. Najbardziej mylące są właśnie usterki masy, bo wtedy prąd zaczyna korzystać z żarówek jako ścieżek powrotnych, przez co świecą one dziwnie, czasem nawet bardzo słabo. To pokazuje, jak ważna jest poprawna diagnoza nie tylko oparta na „coś nie świeci”, ale przede wszystkim na analizie całego toru prądu i sprawdzeniu wszystkich połączeń – zwłaszcza masowych. W praktyce mechanika samochodowego czy elektryka samochodowego to właśnie brak masy jest powodem największych zagadek przy oświetleniu, a nie przepalone żarówki czy przerwane przewody zasilające.

Pytanie 37

Zaznaczony na rysunku cyfrą 1 element układu ABS samochodu, to

A. czujnik impulsów elektrycznych.

B. zespół elektrohydrauliczny ze sterownikiem.

C. pompa hamulcowa ze wspomaganiem.

D. regulator ciśnienia hamowania.

Element oznaczony cyfrą 1 to właśnie zespół elektrohydrauliczny ze sterownikiem, co moim zdaniem jest sercem każdego systemu ABS w samochodzie. To tutaj zachodzi kluczowa magia — sterownik elektroniczny analizuje sygnały z czujników zamontowanych przy kołach i w razie wykrycia poślizgu koła natychmiast wysyła impulsy do zaworów hydraulicznych, które modulują ciśnienie płynu hamulcowego. To pozwala zachować przyczepność i skrócić drogę hamowania, szczególnie na śliskiej nawierzchni. W praktyce ten zespół działa praktycznie niezauważalnie dla kierowcy, ale jego rola jest olbrzymia – to od niego zależy skuteczność działania całego układu ABS. Z moich doświadczeń wynika, że dobre rozumienie zasady działania tego modułu bardzo pomaga podczas diagnozowania usterek hamulców – w serwisie często najpierw sprawdza się właśnie poprawność pracy elektrohydrauliki i sterownika. Producenci aut, zgodnie z wytycznymi bezpieczeństwa, zawsze montują to urządzenie blisko głównych przewodów hamulcowych, żeby reakcja była jak najszybsza. ABS bez tego zespołu po prostu nie mógłby funkcjonować – reszta elementów, jak czujniki czy przewody, są tak naprawdę tylko dodatkiem do tej najważniejszej jednostki decyzyjnej.

Pytanie 38

System OBD wykorzystuje się do

A. zapobiegania blokowaniu kół pojazdu.

B. oczyszczania spalin.

C. niedopuszczenia do nadmiernego poślizgu kół pojazdu podczas przyspieszania.

D. diagnostyki pokładowej.

W praktyce często pojawia się mylenie różnych systemów elektronicznych w samochodzie, szczególnie gdy chodzi o ich skróty i funkcje. OBD, czyli diagnostyka pokładowa, jest czasem mylona z systemami bezpieczeństwa jazdy, takimi jak ABS czy ASR. W rzeczywistości OBD w ogóle nie służy do kontroli trakcji, zapobiegania poślizgowi kół, ani też nie wpływa bezpośrednio na proces oczyszczania spalin. Zadaniem OBD jest monitorowanie działania wielu podzespołów pojazdu, głównie tych wpływających na emisję szkodliwych substancji i pracę silnika. Jeśli coś zaczyna odbiegać od normy – system generuje kod błędu i informuje kierowcę, zazwyczaj poprzez kontrolkę „check engine”. Błąd polega na utożsamianiu OBD z systemami aktywnie wpływającymi na prowadzenie pojazdu, takimi jak ABS (zapobieganie blokowaniu kół przy hamowaniu) czy ASR (ograniczanie poślizgu przy przyspieszaniu). To są zupełnie inne układy, które mają własne czujniki i sterowniki niezależnie od OBD. Mylenie tych systemów często wynika z podobieństwa nazw lub z ogólnej elektronizacji motoryzacji, ale warto znać różnice: OBD diagnozuje i informuje, a ABS, ASR czy układy oczyszczania spalin reagują lub ingerują w pracę pojazdu. W praktyce poprawna identyfikacja tych systemów przekłada się na lepsze zrozumienie pracy auta i szybsze rozwiązywanie problemów warsztatowych.

Pytanie 39

Zaświecenie lampki kontrolnej ABS podczas jazdy informuje kierowcę

A. o dezaktywacji układu ABS

B. o zbyt niskim poziomie płynu hamulcowego

C. o włączeniu układu ABS

D. że pojazd ma zamontowany układ ABS

Lampka kontrolna ABS nie jest związana z niskim poziomem płynu hamulcowego, ponieważ w takim przypadku wystąpi inny typ ostrzeżenia. W przypadku niskiego poziomu płynu, zazwyczaj świeci się osobna lampka, która informuje o konieczności uzupełnienia płynu. Aktywacja układu ABS nie wiąże się z zaświeceniem lampki kontrolnej, ponieważ system ten uruchamia się automatycznie w odpowiedzi na określone warunki, takie jak poślizg kół, a kierowca nie otrzymuje bezpośredniego sygnału wizualnego. Stwierdzenie, że lampka oznacza, iż pojazd jest wyposażony w układ ABS, jest mylne; w przypadku problemów z systemem nie ma to znaczenia, ponieważ światełko kontrolne wskazuje na usterkę, a nie na obecność układu. Typowym błędem jest mylenie oznaczeń lampki kontrolnej z jej funkcją, co może prowadzić do lekceważenia istotnych wskazówek dotyczących bezpieczeństwa. Zrozumienie funkcji lampki kontrolnej ABS jest kluczowe, aby uniknąć niebezpiecznych sytuacji na drodze.

Pytanie 40

Jakiego rodzaju przekaźnikiem można zastąpić przekaźnik normalnie zwarty?

A. Przekaźnikiem kontaktorowym.

B. Przekaźnikiem przełączającym.

C. Przekaźnikiem rozłączającym.

D. Dwoma przekaźnikami kontaktorowymi.

Zdarza się, że przy pierwszym podejściu do tematu pojawia się pokusa, by zamienić przekaźnik normalnie zwarty na inny model kontaktorowy, rozłączający czy nawet próbować kombinacji dwóch osobnych przekaźników. Jednak to prowadzi do szeregu problemów technicznych i zupełnie niepotrzebnego komplikowania układu. Przekaźnik kontaktorowy z reguły używany jest do załączania dużych obciążeń i zwykle posiada tylko styki normalnie otwarte. Taki element nie zapewni działania identycznego do przekaźnika normalnie zwartego, a już na pewno nie pozwoli na równie prostą zamianę bez modyfikacji reszty układu. Próba zastosowania dwóch przekaźników kontaktorowych to zupełnie zbędny wysiłek — po pierwsze zwiększa koszt, po drugie wprowadza ryzyko błędów montażowych i problemów z diagnostyką. Rozłączający przekaźnik to generalnie inna filozofia działania, bo mamy tu raczej do czynienia z odcinaniem zasilania niż przełączaniem stanu — to rozwiązanie bywa wykorzystywane np. w systemach bezpieczeństwa, ale nie zastąpi bezpośrednio funkcji styków normalnie zwartych. Moim zdaniem, czasem to właśnie zbyt pochopne utożsamienie funkcji „przekaźnika” z „kontaktorem” prowadzi do takich błędnych wniosków. W rzeczywistości w branży dąży się do prostych, skalowalnych i łatwych do serwisowania rozwiązań, a przekaźnik przełączający doskonale spełnia te kryteria. Rozważania tego typu pokazują też, jak ważne jest dogłębne zrozumienie zasady działania elementów automatyki, a nie tylko powierzchowne kojarzenie nazw czy funkcji. W praktyce takie błędne zamiany mogą powodować problemy z kompatybilnością, bezpieczeństwem i funkcjonalnością, szczególnie w systemach gdzie niezawodność jest kluczowa. Warto więc poświęcić chwilę na analizę, zanim zdecyduje się na zamiennik w obwodzie sterowania.

Rozpocznij nowy egzamin

Powrót do strony głównej
