Informacje o egzaminie:

Zawód: Technik elektronik
Kwalifikacja: ELM.05 - Eksploatacja urządzeń elektronicznych
Data rozpoczęcia: 17 grudnia 2025 16:35
Data zakończenia: 17 grudnia 2025 16:47

Egzamin niezdany

Wynik: 11/40 punktów (27,5%)

Wymagane minimum: 20 punktów (50%)

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jaką rezystancję R_b powinien mieć bocznik, aby można było podłączyć go równolegle do amperomierza o oporności wewnętrznej R_A=300 mΩ, aby czterokrotnie zwiększyć jego zakres pomiarowy?

A. 100 mΩ

B. 300 mΩ

C. 75 mΩ

D. 150 mΩ

Rozważając błędne odpowiedzi, ważne jest zrozumienie podstawowych zasad dotyczących pomiarów prądu oraz rezystancji w układach elektrycznych. Odpowiedzi takie jak 150 mΩ, 75 mΩ oraz 300 mΩ mogą wynikać z niepoprawnego zrozumienia zasady równoległego połączenia rezystancji. Przy połączeniach równoległych rezystancje zmniejszają ogólną rezystancję układu, co jest kluczowe w kontekście amperomierza. Wartości 150 mΩ i 300 mΩ są zbyt wysokie, aby uzyskać pożądaną całkowitą rezystancję wynoszącą 75 mΩ, co prowadziłoby do nieprawidłowych odczytów. Odpowiedź 75 mΩ, mimo że zbliżona, pozostaje błędna, ponieważ w tym przypadku całkowita rezystancja nie osiągnie pożądanego celu czterokrotnego zwiększenia zakresu. Typowym błędem myślowym jest zakładanie, że większa wartość bocznika wspomoże pomiar, co w rzeczywistości prowadzi do spadku dokładności. Kluczowe jest, aby pamiętać, że dobór rezystancji bocznika musi być starannie przemyślany, aby zachować balans między bezpieczeństwem a dokładnością pomiaru. W przypadku nieprawidłowych wyborów rezystancji, wyniki pomiarowe mogą być zafałszowane, co w kontekście profesjonalnych pomiarów elektrycznych może prowadzić do poważnych błędów i nieprawidłowych analiz.

Pytanie 2

W przekształtniku DC/DC typu "buck" (układ obniżający napięcie stałe), pracującym przy częstotliwości f=10 kHz (o okresie T), w którym wartość średnia napięcia wyjściowego Uo=5 V, zaś napięcie wejściowe UD=10 V, czas impulsu ti powinien wynosić

U_O = U_D ^t_i⁄_T

A. 100 μs

B. 50 μs

C. 75 μs

D. 25 μs

Czas trwania impulsu ti w przekształtniku DC/DC typu 'buck' można obliczyć na podstawie wzoru, który uwzględnia średnie napięcie wyjściowe oraz napięcie wejściowe. Dla tego układu, przy napięciu wejściowym UD równym 10 V oraz napięciu wyjściowym Uo wynoszącym 5 V, stosunek tych napięć wskazuje na to, że przekształtnik działa w trybie obniżającym. Dla uzyskania średniego napięcia 5 V, czas trwania impulsu ti musi wynosić 50 μs, co można udowodnić poprzez przekształcenie wzoru Uo = UD * (ti/T), gdzie T to okres pracy przekształtnika. Dobrze zaprojektowane układy buck są kluczowe w aplikacjach wymagających wysokiej sprawności energetycznej, jak zasilanie urządzeń elektronicznych. Dzięki stosowaniu przekształtników typu buck można znacząco obniżyć zużycie energii, co jest zgodne z najlepszymi praktykami w zakresie efektywności energetycznej. W przemyśle, umiejętność obliczania czasu impulsu jest niezbędna w projektowaniu i optymalizacji systemów zasilania. Warto zaznaczyć, że podobne obliczenia są również używane w innych typach przekształtników DC/DC, co podkreśla ich uniwersalność i znaczenie w nowoczesnych technologiach.

Pytanie 3

W systemach zabezpieczeń obwodowych wykorzystuje się

A. czujniki dymu i ciepła

B. bariery podczerwieni

C. czujniki gazów usypiających

D. czujniki zalania

Czujki dymu i ciepła, czujki gazów usypiających oraz czujki zalania to urządzenia, które pełnią istotne funkcje w systemach ochrony, ale nie są one stosowane jako elementy ochrony obwodowej. Czujki dymu i ciepła są zaprojektowane do wykrywania zagrożeń pożarowych, co jest zupełnie innym aspektem bezpieczeństwa. Ich zadaniem jest ochrona przed ogniem, a nie monitorowanie nieautoryzowanego dostępu do obszarów. Podobnie, czujki gazów usypiających są używane do detekcji niebezpiecznych gazów, które mogą stanowić zagrożenie dla życia, a nie do zabezpieczania terenu. Z kolei czujki zalania są wykorzystywane do monitorowania poziomu wody i zapobiegania uszkodzeniom spowodowanym przez wodę, co również nie ma związku z ochroną obwodową. Typowym błędem myślowym w tym przypadku jest mylenie różnych kategorii zabezpieczeń. Kluczowe jest zrozumienie, że systemy ochrony obwodowej koncentrują się na detekcji ruchu i przeciwdziałaniu intruzom, a nie na monitorowaniu innych zagrożeń środowiskowych. Dlatego ważne jest, aby prawidłowo klasyfikować i stosować urządzenia ochronne w zależności od ich przeznaczenia, zgodnie z obowiązującymi normami oraz najlepszymi praktykami w branży.

Pytanie 4

Jaką rolę pełni heterodyna w radiu?

A. Układu zmiany zakresów w obwodach wielkiej częstotliwości

B. Wzmacniacza pośredniej częstotliwości

C. Generatora sygnału o określonej częstotliwości

D. Filtra aktywnego środkowo przepustowego

Wszystkie pozostałe odpowiedzi odnoszą się do funkcji, które heterodyna nie pełni w odbiorniku radiowym. Wzmacniacz pośredniej częstotliwości, będący jednym z elementów obwodu odbiorczego, ma za zadanie wzmacniać sygnał pośredniej częstotliwości po jego zdemodulowaniu, ale sam nie generuje nowych sygnałów. Z tego względu nie można go mylić z heterodyną, której głównym celem jest właśnie generowanie sygnałów w procesie konwersji częstotliwości. Filtr aktywny środkowo-przepustowy również nie ma związku z funkcją heterodyny, ponieważ jego zadaniem jest przepuszczanie sygnałów o określonym zakresie częstotliwości, a nie generowanie nowych sygnałów. Przy tym, może on być zastosowany w różnych miejscach obwodu, ale nie ma związku z demodulacją sygnału, co czyni go niewłaściwym odniesieniem w tym kontekście. Kolejna nieprawidłowa odpowiedź, dotycząca układu zmiany zakresów, jest myląca, ponieważ heterodyna nie zmienia zakresu częstotliwości, lecz przekształca sygnał, aby umożliwić jego dalsze przetwarzanie w obrębie tego samego zakresu częstotliwości. Typowe błędy myślowe mogą obejmować mylenie funkcji generowania sygnału z jego wzmacnianiem lub filtrowaniem, co prowadzi do nieporozumień na temat roli poszczególnych komponentów w obwodach radiowych. Zrozumienie różnicy między tymi funkcjami jest kluczowe dla prawidłowego przyswojenia wiedzy na temat działania systemów komunikacji radiowej.

Pytanie 5

Zawarta w programie sekwencja powoduje zmianę stanu diody LED co

A. 0,01 s

B. 1 s

C. 10 s

D. 0,1 s

Wybór odpowiedzi sugerującej dłuższe interwały czasowe, takie jak 10 s, 0,1 s czy 0,01 s, nie uwzględnia kluczowych zasad związanych z percepcją użytkownika oraz funkcjonalnością diody LED w praktycznych zastosowaniach. Przy zmianie stanu co 10 s, użytkownik może nie zauważyć zmiany, co czyni tę odpowiedź nieefektywną w kontekście sygnalizacji. Typowo w projektach elektronicznych diody LED są wykorzystywane jako wskaźniki, które muszą być wystarczająco widoczne, aby użytkownicy mogli na bieżąco kontrolować stan urządzenia. W przypadku zbyt szybkich interwałów, jak 0,1 s czy 0,01 s, dioda LED może migać z taką częstotliwością, że ludzkie oko nie jest w stanie zarejestrować zmian. Efekt ten prowadzi do nieczytelności sygnalizacji, co może wprowadzać użytkownika w błąd i skutkować błędnymi interpretacjami stanu urządzenia. Dokładne oszacowanie czasu, w którym dioda LED zmienia stan, powinno brać pod uwagę ergonomię i komfort użytkowania. W praktyce, czas zmiany stanu powinien być zaprojektowany tak, aby nie tylko spełniał funkcję informacyjną, ale także był zgodny z zasadami efektywności energetycznej urządzeń elektronicznych. Dlatego kluczowe jest, aby dobierać czasy w sposób przemyślany, stosując się do standardów branżowych oraz dobrych praktyk inżynieryjnych w projektowaniu systemów sygnalizacyjnych.

Pytanie 6

Wtyk typu RJ-45 jest przedstawiony na rysunku

A. A.

B. C.

C. D.

D. B.

Wtyk RJ-45 jest kluczowym elementem w budowie sieci komputerowych, wykorzystywanym przede wszystkim w lokalnych sieciach komputerowych (LAN). Jego charakterystyczną cechą jest obecność ośmiu pinów, co pozwala na przesyłanie danych w standardzie Ethernet, w tym 10BASE-T, 100BASE-TX oraz 1000BASE-T. Wtyki RJ-45 są zgodne z normą TIA/EIA-568, która określa standardy dla kabli i złącz w sieciach telekomunikacyjnych. W praktyce wtyki te są powszechnie stosowane do łączenia komputerów z routerami, switchami oraz innymi urządzeniami sieciowymi, co umożliwia efektywną komunikację. Dodatkowo, dzięki zastosowaniu wtyków RJ-45, możliwe jest realizowanie połączeń w różnych topologiach sieciowych, co wpływa na elastyczność i skalowalność sieci. Wiedza na temat wtyków RJ-45 jest niezbędna dla specjalistów IT oraz techników zajmujących się instalacją i konserwacją sieci, ponieważ pozwala na poprawne wykonanie połączeń oraz diagnozowanie ewentualnych problemów z łącznością.

Pytanie 7

W przypadku wzmacniaczy prądu stałego pomiędzy kolejnymi stopniami nie wykorzystuje się sprzężenia pojemnościowego, ponieważ kondensator

A. nie przekazuje składowej stałej sygnału

B. tworzy przerwę dla sygnału o wysokiej częstotliwości

C. tak jak dioda, przewodzi sygnał w jednym kierunku

D. jest zworą dla sygnału stałego

Wzmacniacze prądu stałego, które są projektowane do pracy z sygnałami stałymi, nie stosują sprzężenia pojemnościowego, ponieważ kondensator, będący elementem pasywnym, nie przenosi składowej stałej sygnału. Sprzężenie pojemnościowe jest wykorzystywane głównie w wzmacniaczach prądu przemiennego, gdzie kondensator działa jako filtr, eliminując składowe stałe, umożliwiając przekazywanie składowych zmiennych sygnału. W praktyce, w układach wzmacniaczy prądu stałego, takie podejście byłoby niewłaściwe, ponieważ nasz sygnał mógłby zostać zniekształcony lub całkowicie zatrzymany. W związku z tym, w projektowaniu wzmacniaczy należy stosować inne metody, takie jak sprzężenie rezystancyjne lub innego rodzaju układy, które pozwalają na stabilizację sygnałów stałych bez wpływu kondensatorów. Przykładem mogą być wzmacniacze operacyjne w konfiguracjach, które zapewniają szeroki zakres DC, gdzie komponenty aktywne są kluczowe dla działania układu.

Pytanie 8

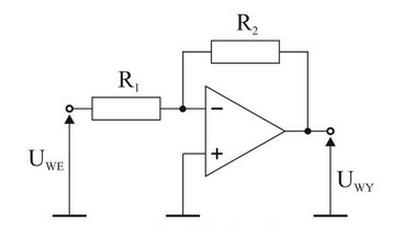

Jaka powinna być wartość rezystancji R₂, aby w układzie pokazanym na rysunku uzyskać wzmocnienie napięciowe równe -10 V/V, jeżeli wartość rezystancji R₁ = 2 kΩ?

A. 20 Ω

B. 0,2 kΩ

C. 20 kΩ

D. 0,2 Ω

Poprawna odpowiedź to 20 kΩ, ponieważ dla układu odwracającego fazę wzmocnienie napięciowe oblicza się według wzoru Av = -R2/R1. W tym przypadku, aby osiągnąć wzmocnienie -10 V/V, R2 musi być dziesięciokrotnie większa od R1. Podstawiając wartość R1 równą 2 kΩ, otrzymujemy równanie: -10 = -R2/2 kΩ. Przekształcając je, otrzymujemy R2 = 20 kΩ. W praktyce takie ustawienie rezystancji jest kluczowe w projektowaniu wzmacniaczy operacyjnych, w których precyzyjne dopasowanie wartości rezystorów pozwala na uzyskanie pożądanych parametrów sygnałowych. Wzmacniacze odwracające są często używane w aplikacjach audio oraz w pomiarach sygnałów, gdzie wymagana jest kontrola poziomu sygnału oraz jego fazy. Zastosowanie odpowiednich wartości rezystancji pozwala również na minimalizację szumów i poprawę liniowości sygnału, co jest istotne w zaawansowanych systemach elektronicznych.

Pytanie 9

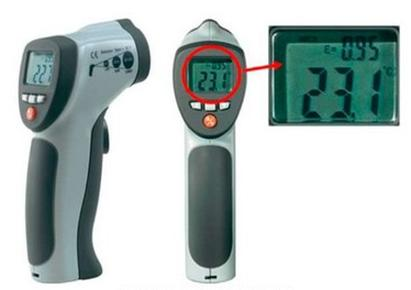

Przyrząd przedstawiony na rysunku służy do pomiaru

A. pojemności.

B. ciśnienia.

C. napięcia.

D. temperatury.

Odpowiedź jest prawidłowa, ponieważ przyrząd przedstawiony na rysunku to termometr na podczerwień, który służy do bezdotykowego pomiaru temperatury. Działa on na zasadzie detekcji promieniowania podczerwonego emitowanego przez obiekty, co pozwala na dokładne określenie ich temperatury bez potrzeby bezpośredniego kontaktu. Jest to szczególnie istotne w zastosowaniach medycznych, przemysłowych oraz w diagnostyce budowlanej. Na przykład, w medycynie termometry na podczerwień są wykorzystywane do szybkiego pomiaru temperatury ciała pacjentów, co jest kluczowe w przypadku podejrzenia infekcji. W przemyśle, takie urządzenia monitorują temperaturę maszyn, co może zapobiegać awariom. Zgodnie z normami branżowymi, precyzja i niezawodność takich pomiarów są kluczowe dla zapewnienia bezpieczeństwa i efektywności operacyjnej. Tak więc, znajomość tej technologii i jej praktycznych zastosowań ma istotne znaczenie w wielu dziedzinach.

Pytanie 10

Który element oznacza się symbolem pokazanym na rysunku?

A. Tyrystor.

B. Diodę.

C. Diak.

D. Tranzystor.

Tranzystor, symbolizowany na rysunku, jest kluczowym elementem w elektronice, wykorzystywanym w różnych aplikacjach, od wzmacniaczy po układy cyfrowe. Tranzystory z trzema wyprowadzeniami: bramką (G), drenem (D) i źródłem (S) to typowe tranzystory polowe, a w szczególności tranzystory MOSFET, które są niezwykle popularne w nowoczesnych urządzeniach elektronicznych. Ich główną zaletą jest możliwość pracy w różnych trybach, co pozwala na regulację przepływu prądu w obwodach. Przykładowe zastosowania obejmują zasilacze impulsowe, gdzie tranzystory MOSFET mają kluczowe znaczenie w zarządzaniu energią. Tranzystory są również niezbędne w układach logicznych, które są fundamentem obliczeń komputerowych. W praktyce, umiejętność identyfikacji i zrozumienia działania tranzystorów jest niezbędna dla każdego inżyniera elektronik, co czyni tę wiedzę fundamentalną w dziedzinie automatyki i elektroniki.

Pytanie 11

Jaką mniej więcej wartość ma rezystancja włókna świecącej żarówki o specyfikacji 12 V/5 W, działającej w obwodzie prądu stałego?

A. 28,8 ?

B. 4,16 ?

C. 0,416 ?

D. 2,4 ?

Aby obliczyć rezystancję włókna świecącej żarówki o parametrach 12 V i 5 W, można skorzystać ze wzoru na moc elektryczną: P = U * I, gdzie P to moc (w watach), U to napięcie (w woltach), a I to natężenie prądu (w amperach). Przekształcając ten wzór, otrzymujemy I = P / U. Po podstawieniu odpowiednich wartości: I = 5 W / 12 V = 0,4167 A. Następnie, używając drugiego prawa Ohma, możemy obliczyć rezystancję: R = U / I. Zatem R = 12 V / 0,4167 A ≈ 28,8 ?. Tak obliczona rezystancja jest istotna w praktycznych zastosowaniach elektrycznych, szczególnie w doborze odpowiednich elementów do obwodów, aby uniknąć przeciążeń oraz zapewnić odpowiednią wydajność energetyczną. W kontekście standardów branżowych, znajomość obliczeń rezystancji jest niezbędna dla projektantów systemów elektrycznych oraz inżynierów zajmujących się optymalizacją zużycia energii.

Pytanie 12

Tranzystor pracuje w układzie wspólnego emitera. Podstawowym zadaniem zaznaczonego na rysunku kondensatora C w tym układzie jest

A. odseparowanie składowej stałej napięcia wyjściowego.

B. ograniczenie od góry pasma przenoszenia układu.

C. realizacja pętli ujemnego sprzężenia zwrotnego.

D. minimalizacja wpływu tętnień napięcia zasilającego.

Trzeba przyznać, że zrozumienie, co robi kondensator w układzie wspólnego emitera, jest naprawdę ważne, jeśli chcesz dobrze projektować obwody. Mówić, że kondensator odpowiada za pętlę sprzężenia zwrotnego, to lekko się myli. Sprzężenie zwrotne w tym układzie robi się głównie za pomocą rezystorów, które wpływają na różne parametry wzmacniacza. No i jeszcze ta sprawa z tętnieniami napięcia zasilającego – kondensator C nie jest tu głównym aktorem. Tętnienia powinny być eliminowane raczej przez porządne filtrowanie na zasilaniu. Co do ograniczenia pasma przenoszenia, to też nie jest zadanie kondensatora, bo na to wpływają inne elementy, jak układ sprzężenia zwrotnego czy pojemności pasożytnicze. Często spotykam się z pomyłkami na ten temat, co wprowadza w błąd i może przeszkadzać w dobrym projektowaniu. Dlatego ważne jest, żeby zrozumieć, jak powinny działać kondensatory i jakie mają znaczenie w układach elektronicznych.

Pytanie 13

W urządzeniach do zdalnego sterowania wykorzystuje się diody do przesyłania danych

A. RGB

B. mikrofalowe

C. IR

D. Zenera

Dioda podczerwieni to mega ważny element w zdalnym sterowaniu. Działa tak, że emituje promieniowanie, którego ludzkie oko nie widzi, ale urządzenia potrafią to wykryć. Można to zobaczyć w pilotach do telewizorów czy audio, gdzie dioda IR wysyła sygnały w postaci impulsów świetlnych. Dzięki temu można wygodnie sterować różnymi sprzętami. Są różne standardy, jak RC5 czy NEC, które mówią, jak kodować te sygnały. Dobrze to widać na przykładzie pilota telewizyjnego, który sprawia, że korzystanie z telewizora jest o wiele prostsze i przyjemniejsze.

Pytanie 14

Tabela przedstawia wybrane dane techniczne regulatora temperatury. Do jego wejścia można bezpośrednio podłączyć

Napięcie zasilające230 V AC; 50 Hz
Wejście pomiarowePt100/Pt500/Pt1000
Zakres pomiarowy-100 °C ÷ 600 °C
Rezystancja przewodów pomiarowychmaksymalnie 20 Ω w każdym przewodzie
Wyjścia przekaźnikowe2 styki zwierne; 2 A/250 V AC (cosφ=1)
Pamięć danychEEPROM
Stopień ochrony frontu urządzeniaIP65
Stopień ochrony zaciskówIP20

A. termistor.

B. czujnik pirometryczny.

C. termoparę.

D. czujnik rezystancyjny.

Czujniki rezystancyjne, takie jak Pt100, Pt500 czy Pt1000, to naprawdę ważne elementy w pomiarze temperatury. Działają na zasadzie zmiany rezystancji, gdy temperatura się zmienia. W praktyce, są super popularne w automatyce przemysłowej i systemach HVAC, bo potrzebujemy tam precyzyjnych i niezawodnych pomiarów. Ich stabilność i dokładność sprawiają, że są zgodne z normami, jak IEC 60751, które mówią o ich specyfikacjach. Używa się ich w wielu różnych aplikacjach, na przykład do kontrolowania procesów czy monitorowania warunków środowiskowych. Moim zdaniem, dla regulatorów temperatury te czujniki to strzał w dziesiątkę, bo są łatwe do integracji i dają wysoką dokładność.

Pytanie 15

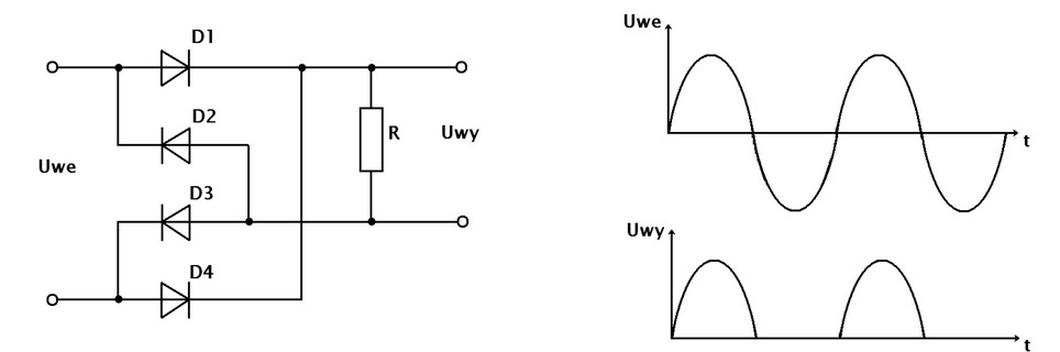

Jaką rolę w urządzeniach elektronicznych pełni element przedstawiony na ilustracji?

A. Falownika.

B. Prostownika.

C. Generatora.

D. Stabilizatora.

Wybór jednego z pozostałych elementów, takich jak generator, stabilizator czy falownik, wskazuje na pewne nieporozumienia dotyczące podstawowych funkcji tych komponentów w urządzeniach elektronicznych. Generator to urządzenie, które przekształca energię mechaniczną w energię elektryczną, wytwarzając prąd o zmiennym lub stałym charakterze. Z kolei stabilizator prądu ma na celu utrzymanie stałego napięcia na wyjściu, niezależnie od zmian obciążenia czy napięcia wejściowego, co jest kluczowe w aplikacjach wymagających precyzyjnego zasilania. Falownik natomiast służy do konwersji prądu stałego na prąd przemienny, co nie jest celem mostka prostowniczego. Błąd w rozpoznawaniu tych funkcji może wynikać z mylenia procesów konwersji energii – ważne jest, aby zrozumieć, że każdy z tych elementów odgrywa inną rolę w systemie. Zrozumienie tych różnic jest kluczowe dla właściwego projektowania i analizy układów elektronicznych oraz dla zapobiegania typowym błędom, które mogą prowadzić do awarii systemów zasilania. Dlatego warto zwrócić uwagę na każdy z tych elementów oraz ich specyfikacje, aby właściwie dobierać komponenty do zamierzonych zastosowań.

Pytanie 16

W przypadku której z czujek do jej prawidłowego funkcjonowania nie jest konieczne posiadanie zewnętrznego (dodatkowego) źródła zasilania?

A. Magnetycznej.

B. Ruchu PIR.

C. Dualnej.

D. Zalania.

Wybór innych czujników, takich jak czujki dualne, ruchu PIR oraz zalania, wiąże się z koniecznością posiadania zewnętrznego źródła zasilania. Czujki dualne, które łączą w sobie różne technologie detekcji, są zaprojektowane w celu zwiększenia precyzji alarmowania poprzez minimalizację fałszywych alarmów. Ze względu na ich złożoność, wymagają one stabilnego źródła zasilania, aby mogły skutecznie monitorować obszar objęty ochroną. Podobnie czujniki ruchu PIR, które wykrywają zmiany w promieniowaniu podczerwonym emitowanym przez obiekty w ruchu, również zazwyczaj potrzebują stałego zasilania, aby działać nieprzerwanie. Na koniec, czujki zalania są urządzeniami, które monitorują obecność wody w danym obszarze. W celu zapewnienia ich efektywności i ciągłości działania, również wymagają dostępu do zewnętrznego zasilania. Często popełnianym błędem jest mylenie zasad działania tych różnych typów czujników. Niezrozumienie, że czujka magnetyczna może działać bez zasilania, prowadzi do błędnych wniosków na temat wyboru odpowiednich urządzeń do zabezpieczenia obiektów. Kluczowe jest, aby przy doborze czujników zwracać uwagę na ich specyfikacje techniczne oraz wymagania dotyczące zasilania, co jest fundamentalne w projektowaniu skutecznych systemów zabezpieczeń.

Pytanie 17

Tabela przedstawia ustawienia zworek czujki ruchu. W jakim położeniu należy ustawić zworki w celu włączenia wysokiej ochrony, diody LED i detekcji ruchu pojedynczym sygnałem?

J1	Opcja Digital Shield (ochrony przed zakłóceniami) Wył = wysoka ochrona Wł. = niska ochrona
J2	Ustawienia LED Wył = wyłączony Wł. = włączony
J3	Pojedyncze lub podwójne sygnały detekcji Wył = podwójne Wł. = pojedyncze

A. J1-wyłączona, J2-włączona, J3-włączona.

B. J1-wyłączona, J2-wyłączona, J3-wyłączona.

C. J1-włączona, J2-wyłączona, J3-wyłączona.

D. J1-wyłączona, J2-wyłączona, J3-włączona.

Aby włączyć wysoką ochronę, diodę LED i detekcję ruchu pojedynczym sygnałem, zworki muszą być ustawione zgodnie z określonymi wymaganiami. Zworka J1 musi być wyłączona, co oznacza, że czujka będzie działać w trybie wysokiej ochrony. W kontekście standardów ochrony, tryb wysoki zapewnia większą czułość detekcji, co jest kluczowe w środowiskach o podwyższonej konieczności zabezpieczeń. Zworka J2 powinna być włączona, co aktywuje diodę LED, informując użytkownika o stanie czujki. Zworka J3, również włączona, umożliwia detekcję ruchu na pojedynczym sygnale, co jest istotne w systemach alarmowych, gdzie szybka reagowanie na incydent jest kluczowe. Ustawienia te są zgodne z najlepszymi praktykami w zakresie instalacji systemów zabezpieczeń i zapewniają optymalną funkcjonalność urządzenia. Należy pamiętać, że niewłaściwe ustawienie zworek może skutkować obniżeniem efektywności detekcji, co w kontekście ochrony mienia może prowadzić do poważnych konsekwencji.

Pytanie 18

Jaką rolę w urządzeniach elektronicznych pełni element przedstawiony na rysunku?

A. Falownika.

B. Stabilizatora.

C. Prostownika.

D. Generatora.

Wybór nieprawidłowej odpowiedzi wskazuje na pewne nieporozumienia dotyczące funkcji poszczególnych elementów elektronicznych. Generator, jako urządzenie odpowiedzialne za wytwarzanie sygnałów elektrycznych, nie pełni funkcji prostowania prądu. Jego zadaniem jest generowanie określonych częstotliwości i amplitud, a nie przekształcanie prądu przemiennego na stały. Falownik, z drugiej strony, jest komponentem, który konwertuje prąd stały na prąd przemienny, co jest działaniem odwrotnym do prostowania. Użycie falowników znajduje zastosowanie w systemach energii odnawialnej, takich jak panele słoneczne, gdzie prąd stały z paneli musi zostać przekształcony na prąd przemienny do użycia w sieci elektrycznej. Stabilizator, z kolei, ma na celu utrzymanie stałego napięcia na wyjściu, mimo zmian obciążenia czy napięcia zasilającego, co jest kluczowe dla ochrony wrażliwych komponentów elektronicznych. Błędne przypisanie funkcji prostownika do tych elementów wynika z niepełnego zrozumienia ich specyfikacji i zastosowań. W elektronice zrozumienie różnicy między tymi urządzeniami jest fundamentalne dla projektowania i efektywnego działania obwodów elektronicznych.

Pytanie 19

Element, którego napięcie na wyjściu jest uzależnione od porównania dwóch napięć na wejściu, to

A. układ całkujący.

B. komparator.

C. układ różniczkujący.

D. sumator.

Komparator to kluczowy element w elektronice analogowej, który pozwala na porównywanie dwóch napięć wejściowych. Działa on na zasadzie analizy, które z napięć jest wyższe, co prowadzi do zmian stanu wyjściowego. W praktyce komparatory są szeroko stosowane w systemach automatyki, takich jak kontrola poziomu cieczy, gdzie mogą szybko zareagować na zmiany napięcia sygnalizujące zmiany w poziomie cieczy. Dodatkowo komparatory są fundamentem w konstrukcji układów takich jak odbiorniki sygnałów, przetworniki analogowo-cyfrowe oraz w systemach zabezpieczeń. Warto zwrócić uwagę, że komparator działa niezależnie od wartości napięć, koncentrując się jedynie na relacji między nimi, co czyni go niezwykle wszechstronnym narzędziem w inżynierii. W kontekście standardów, komparatory są często używane w układach zgodnych z normami przemysłowymi, co zapewnia ich niezawodność i efektywność w różnych aplikacjach.

Pytanie 20

Diody LED w kolorze niebieskim z wartością katalogową napięcia przewodzenia UD= 2 V oraz maksymalnym prądem przewodzenia I_D= 15 mA powinny być podłączone do zasilacza o napięciu stałym Uz = 24 V. Jakie wartości powinien mieć dodatkowy rezystor Rz, który będzie współpracował z diodą w układzie szeregowym, aby nie przekroczyć dopuszczalnej wartości prądu diody oraz maksymalnej mocy P, wydzielającej się na rezystorze Rz?

A. Rz=150 Ω, P=1W

B. Rz=1,5 kΩ, P=0,5 W

C. Rz=150 Ω, P=1W

D. Rz=1,5 kΩ, P=0,25 W

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybór wartości rezystora Rz na poziomie 1,5 kΩ oraz mocy 0,5 W jest poprawny, ponieważ zapewnia on odpowiednie warunki do pracy diody LED. Przy napięciu zasilania Uz = 24 V oraz napięciu przewodzenia diody UD = 2 V, różnica napięcia, która musi być wydana na rezystorze wynosi 24 V - 2 V = 22 V. Korzystając z prawa Ohma, możemy obliczyć wartość prądu I przez diodę, przyjmując maksymalną wartość prądu przewodzenia diody I_D = 15 mA. Zatem rezystor Rz obliczamy z wzoru: Rz = U/R = 22 V / 0,015 A = 1466,67 Ω, co zaokrąglamy do standardowej wartości 1,5 kΩ. Ponadto, moc wydzielająca się na rezystorze Rz można obliczyć jako P = I² * Rz = (0,015 A)² * 1500 Ω = 0,3375 W, co jest poniżej 0,5 W, co oznacza, że zastosowany rezystor o mocy 0,5 W wystarczy. Takie podejście pozwala na bezpieczne działanie diody LED oraz rezystora, co jest zgodne z dobrą praktyką projektowania obwodów elektronicznych, gdzie zawsze powinno się uwzględniać marginesy bezpieczeństwa.

Pytanie 21

W urządzeniu elektronicznym uszkodzeniu uległ warystor MYG 10K-431 o napięciu znamionowym 275 V AC, 350 V DC, energii tłumienia 55 J/2 ms i rastrze 7,5 mm. Wykorzystując tabelę zamienników wskaż oznaczenie warystora, który można zastosować w zamian za uszkodzony?

Tabela zamienników
Oznaczenie warystora	Napięcie znamionowe	Energia tłumienia	Raster
TSV07D471	300 V AC 375 V DC	40 J/2 ms	5 mm
JVR07N431K	275 V AC 350 V DC	33 J/2 ms	5 mm
JVR14N431K	275 V AC 350 V DC	132 J/2 ms	7,5 mm
B72210S0301K101	300 V AC 385 V DC	47 J/2 ms	7,5 mm

A. JVRO7N431K

B. JVR14N431K

C. B72210S0301K101

D. TSV07D471

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Warystor JVR14N431K jest odpowiednim zamiennikiem dla uszkodzonego MYG 10K-431 z kilku powodów. Po pierwsze, oba warystory mają identyczne napięcie znamionowe: 275 V AC oraz 350 V DC, co jest kluczowe dla zapewnienia, że nowy komponent będzie działał w tych samych warunkach. Po drugie, JVR14N431K charakteryzuje się wyższą energią tłumienia wynoszącą 132 J/2 ms, co oznacza, że może skuteczniej absorbować i tłumić przepięcia, co jest istotne w obwodach narażonych na nagłe skoki napięcia. W praktyce, gdy w układzie występują przepięcia, warystory pełnią rolę ochronną, zapobiegając uszkodzeniu innych komponentów. Zastosowanie warystora o wyższej energii tłumienia w tym przypadku zwiększa niezawodność całego systemu elektronicznego. Również wspomniany raster wynoszący 7,5 mm zapewnia, że nowy warystor będzie odpowiednio pasował do istniejącego miejsca w obwodzie, co ułatwia jego wymianę i zabezpiecza przed błędami montażowymi. W branży elektronicznej kluczowe jest przestrzeganie standardów jakości oraz dobrych praktyk w doborze komponentów, dlatego stosowanie zamienników z porównywalnymi parametrami jest niezbędne. Zastosowanie JVR14N431K nie tylko spełnia wymogi techniczne, ale także przyczynia się do długotrwałej eksploatacji urządzenia.

Pytanie 22

Multimetr prezentuje wyniki pomiarów w formacie trzech i pół cyfry. Jaka jest dokładność pomiaru napięcia tego multimetru w zakresie do 20 V?

A. 10 mV

B. 100 uV

C. 100 mV

D. 1 mV

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 10 mV jest prawidłowa, ponieważ multimetr z wyświetlaczem w formacie trzy i pół cyfry oznacza, że może wyświetlić do 1999 jednostek. W przypadku pomiaru napięcia na zakresie 20 V, rozdzielczość instrumentu oblicza się jako maksymalna wartość podzielona przez liczbę wyświetlanych jednostek. W tym przypadku, zakres pomiarowy wynosi 20 V, co przekłada się na 20 000 mV. Dzieląc tę wartość przez 1999, otrzymujemy około 10 mV, co stanowi najmniejszą zmianę napięcia, którą multimetr jest w stanie zarejestrować. Taka rozdzielczość jest szczególnie przydatna w zastosowaniach, gdzie precyzyjne pomiary napięcia są wymagane, jak w laboratoriach elektronicznych czy podczas kalibracji urządzeń. Użytkownicy multimetrów powinni zwracać uwagę na rozdzielczość przy wyborze zakresu pomiarowego, ponieważ wyższa rozdzielczość umożliwia dokładniejsze analizy i diagnozy.

Pytanie 23

Wtórnik emiterowy to wzmacniacz z tranzystorem w układzie

A. wspólnego emitera

B. wspólnego kolektora

C. wspólnego źródła

D. wspólnej bazy

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wtórnik emiterowy, który często nazywamy wzmacniaczem w konfiguracji wspólnego kolektora, to jeden z fundamentalnych typów wzmacniaczy tranzystorowych. Co jest w nim fajne? To, że sygnał wyjściowy bierzemy z kolektora, a nie z emitera. Dzięki temu ten wzmacniacz świetnie nadaje się do sytuacji, gdzie potrzebujemy zwiększyć prąd, ale nie chcemy za bardzo podnosić napięcia sygnału. W praktyce często spotyka się go w interfejsach sygnałowych, gdzie łączy się różne elementy obwodu. Przydatne jest to, że ma niski opór wyjściowy i dużą impedancję wejściową, więc zazwyczaj wykorzystuje się go jako bufor między różnymi etapami układów elektronicznych. W dziedzinie audio ten typ wzmacniacza pozwala świetnie wzmocnić sygnał bez wpływania na jego jakość. Z mojego doświadczenia, stosowanie wtórnika emiterowego pomaga też w eliminacji zakłóceń i zniekształceń, co jest mega istotne w aplikacjach, gdzie precyzja ma znaczenie.

Pytanie 24

W jakim celu w obwodzie sterowania przekaźnika dołącza się dodatkową diodę D?

A. Zabezpieczenia cewki przekaźnika przed odwrotnym podłączeniem zasilania.

B. Zabezpieczenia tranzystora T przed uszkodzeniem wysokimi napięciami indukowanymi w cewce przekaźnika w chwili wyłączenia cewki.

C. Zwiększenia szybkości zadziałania przekaźnika.

D. Obniżenia napięcia zasilającego cewkę przekaźnika.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Dioda D, dołączona równolegle do cewki przekaźnika, jest kluczowym elementem w obwodach sterowania, pełniąc funkcję diody zabezpieczającej. Jej głównym zadaniem jest ochrona tranzystora T przed uszkodzeniem, które może wystąpić w wyniku wysokiego napięcia indukowanego w cewce przekaźnika w chwili jego wyłączenia. Zjawisko to, znane jako samoindukcja, prowadzi do natychmiastowego wzrostu napięcia, które w przeciwnym razie mogłoby trwale uszkodzić tranzystor. W praktyce, takie zabezpieczenie jest powszechnie stosowane w układach sterowania, szczególnie tam, gdzie używane są przekaźniki elektromagnetyczne. Właściwe zastosowanie diody zabezpieczającej, zgodnie ze standardami branżowymi, nie tylko zwiększa niezawodność układu, ale także wydłuża żywotność komponentów elektronicznych. Warto zaznaczyć, że takie rozwiązanie jest standardem w nowoczesnych układach automatyki, co podkreśla jego znaczenie w projektowaniu systemów elektronicznych.

Pytanie 25

Do skonstruowania głośnika dynamicznego należy zastosować magnes wykonany z

A. ferromagnetyka miękkiego

B. materiału diamagnetycznego

C. materiału paramagnetycznego

D. ferromagnetyka twardego

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Głośniki dynamiczne są jednym z najpowszechniej stosowanych typów głośników w przemyśle audio. W ich budowie wykorzystuje się magnesy z ferromagnetyka miękkiego, co pozwala na uzyskanie wysokiej efektywności przetwarzania sygnału elektrycznego na dźwięk. Ferromagnetyk miękki charakteryzuje się zdolnością do łatwego namagnesowania oraz demagnetyzacji. Dzięki temu, zmiany w kierunku prądu elektrycznego w cewce głośnika powodują, że pole magnetyczne jest dynamicznie modyfikowane, co z kolei wpływa na ruch membrany głośnika i generowanie fal dźwiękowych. W praktyce oznacza to lepsze odwzorowanie dźwięku oraz szybszą reakcję na zmiany sygnału audio. W branży audiofilskiej stosuje się takie rozwiązania w celu maksymalizacji jakości dźwięku, co jest zgodne z wysokimi standardami, jakimi są normy AES i IEC dotyczące sprzętu audio. Przykładem zastosowania ferromagnetyków miękkich mogą być głośniki wysokiej klasy, które muszą odtwarzać dźwięk w szerokim zakresie częstotliwości z zachowaniem wysokiej dynamiki oraz niskich zniekształceń.

Pytanie 26

Dołączenie obciążenia R do przedstawionego na rysunku dzielnika napięcia

A. spowoduje spadek napięcia na rezystorze R2

B. spowoduje wzrost napięcia na rezystorze R2

C. nie zmieni wartości napięcia na R2

D. spowoduje wzrost lub spadek napięcia na rezystorze R2, zależnie od wartości R

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Dołączenie obciążenia R równolegle do rezystora R2 w dzielniku napięcia powoduje spadek napięcia na R2. Wynika to z faktu, że dodanie rezystora obniża całkowitą rezystancję układu, co prowadzi do zwiększenia przepływającego przez obwód prądu. Zgodnie z prawem Ohma, napięcie na rezystorze jest iloczynem prądu i jego rezystancji, stąd większy prąd wywołuje mniejsze napięcie na R2, które jest teraz dzielone z rezystorem R. W praktyce, taki układ jest często wykorzystywany w obwodach pomiarowych, gdzie zmieniające się obciążenie musi być uwzględnione w obliczeniach. Kluczowe jest, aby dobrze rozumieć zasady działania dzielników napięcia, co jest standardową praktyką w projektowaniu układów elektronicznych. Tego rodzaju analizy są niezbędne w kontekście inżynierii elektrycznej i elektroniki, gdzie precyzyjne zarządzanie napięciami i prądami jest kluczowe dla stabilności i wydajności systemu.

Pytanie 27

Na rysunku przedstawiony jest

A. wzmacniacz różnicowy.

B. wtórnik napięciowy.

C. układ całkujący.

D. wzmacniacz odwracający.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybór wtórnika napięciowego jako poprawnej odpowiedzi jest uzasadniony, ponieważ na przedstawionym rysunku widzimy typowe połączenie dla tego układu. Wtórnik napięciowy, znany również jako bufor, jest układem, który zapewnia izolację między źródłem sygnału a obciążeniem, jednocześnie utrzymując tę samą amplitudę sygnału na wyjściu. W praktyce jest on niezwykle użyteczny w aplikacjach, gdzie konieczne jest dopasowanie impedancji lub gdzie sygnał musi być wzmocniony bez zmiany jego poziomu napięcia. Wtórniki napięciowe są powszechnie stosowane w systemach audio, gdzie zapewniają stabilność sygnału, oraz w różnych aplikacjach pomiarowych, gdzie sygnał z czujników wymaga buforowania. Z uwagi na brak dodatkowych komponentów zewnętrznych, takich jak rezystory czy kondensatory, możemy stwierdzić, że jego funkcja ogranicza się do prostego przekazywania sygnału, co jest kluczowe dla wielu zastosowań w elektronice.

Pytanie 28

Na podstawie danych technicznych regulatora temperatury zawartych w tabeli określ, jakiego typu pamięć zastosowana jest w tym urządzeniu?

Napięcie zasilające	230 V AC; 50 Hz
Wejście pomiarowe	Pt100/Pt500/Pt1000
Zakres pomiarowy	-100 °C ÷ 600 °C
Rezystancja przewodów pomiarowych	maksymalnie 20 Ω w każdym przewodzie
Wyjścia przekaźnikowe	2 styki zwierne; 2 A/250 V AC (cosφ=1)
Pamięć danych	EEPROM
Stopień ochrony frontu urządzenia	IP65
Stopień ochrony zacisków	IP20

A. Kasowana elektrycznie.

B. Tylko do odczytu.

C. Przechowująca dane do utraty zasilania.

D. Kasowana promieniowaniem UV.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybór "Kasowana elektrycznie" jest trafny, bo to właśnie ten typ pamięci EEPROM, który jest mega istotny w dzisiejszych urządzeniach elektronicznych, jak na przykład regulatory temperatury. Dzięki EEPROM można wygodnie kasować i programować dane, co super ułatwia życie, gdy trzeba zmieniać różne ustawienia, takie jak temperatura. Użytkownicy nie muszą wymieniać pamięci, co jest całkiem spoko i oszczędne. EEPROM nie jest tylko dla regulatorów, ale działa też w systemach wbudowanych, na przykład w urządzeniach IoT, gdzie potrzebna jest pamięć do zapisywania ważnych danych konfiguracyjnych. To jest w sumie zgodne z tym, co teraz się robi w elektronice — liczy się trwałość oraz elastyczność, co w efekcie wydłuża żywotność urządzeń i ich wydajność.

Pytanie 29

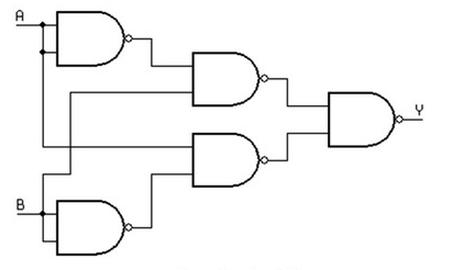

Którą funkcję logiczną realizują bramki NAND połączone według schematu?

A. EX-OR

B. NOR

C. OR

D. EX-NOR

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to EX-OR, a schemat przedstawia klasyczne połączenie bramek NAND, które umożliwia realizację tej funkcji logicznej. Bramki NAND mają tę szczególną właściwość, że ich wyjście jest niskie tylko wtedy, gdy wszystkie wejścia są wysokie. W przypadku połączenia ich w taki sposób, że wyjścia jednej bramki są podawane na wejścia drugiej, uzyskujemy mechanizm negacji, co w rezultacie prowadzi do działania funkcji EX-OR. Funkcja ta zwraca wartość wysoką jedynie wtedy, gdy liczba wejść o stanie wysokim jest nieparzysta, co oznacza, że tylko jedno z dwóch wejść jest w stanie wysokim. W praktyce, układy wykorzystujące funkcję EX-OR są powszechnie stosowane w cyfrowych systemach obliczeniowych, takich jak sumatory w jednostkach arytmetycznych, gdzie kluczowe jest zrozumienie, które bity mają różne wartości. Wiedza na temat konstruowania funkcji logicznych z użyciem bramek NAND jest zgodna z najlepszymi praktykami w projektowaniu systemów cyfrowych, które często dążą do minimalizacji liczby używanych komponentów.

Pytanie 30

Dodatnie sprzężenie zwrotne polega na tym, że część sygnału

A. wyjściowego zostaje przekazywana na wejście w fazie z sygnałem wejściowym

B. wejściowego kierowana jest na wyjście w przeciwfazie z sygnałem wyjściowym

C. wejściowego jest przekazywana na wyjście w fazie z sygnałem wyjściowym

D. wyjściowego trafia na wejście w przeciwfazie do sygnału wyjściowego

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź, że dodatnie sprzężenie zwrotne polega na przekazywaniu sygnału wyjściowego na wejście w fazie z sygnałem wejściowym, jest poprawna, ponieważ dodatnie sprzężenie zwrotne rzeczywiście polega na wzmocnieniu sygnału. W praktyce oznacza to, że sygnał wyjściowy jest dodawany do sygnału wejściowego, co prowadzi do zwiększenia wartości sygnału w systemie. Takie podejście jest powszechnie stosowane w różnych systemach, takich jak wzmacniacze audio, gdzie dążymy do uzyskania intensyfikacji dźwięku. Dodatnie sprzężenie zwrotne znajduje zastosowanie także w systemach stabilizacji, takich jak kontrola temperatury, gdzie zwiększenie sygnału może prowadzić do szybszego osiągnięcia pożądanej wartości. Standardowe praktyki inżynieryjne zalecają ostrożne stosowanie dodatniego sprzężenia zwrotnego, ponieważ może ono prowadzić do niestabilności systemu i oscylacji, jeśli nie jest odpowiednio zaprojektowane. Kluczowe jest zrozumienie, że dodatnie sprzężenie zwrotne wzmacnia sygnał, co może przynieść zarówno korzyści, jak i ryzyko, dlatego wymaga odpowiedniej analizy i projektowania.

Pytanie 31

W jakim układzie pracuje wzmacniacz operacyjny oznaczony na schemacie literą B?

A. Odwracającym.

B. Nieodwracającym.

C. Różniczkującym.

D. Całkującym.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wzmacniacz operacyjny oznaczony literą B pracuje w konfiguracji nieodwracającej, co oznacza, że sygnał wyjściowy jest równy sygnałowi wejściowemu pomnożonemu przez współczynnik wzmocnienia, który jest większy lub równy jeden. W tej konfiguracji, wejście nieodwracające (plus) jest podłączone do sygnału wejściowego przez rezystor R8, natomiast wejście odwracające (minus) jest połączone z masą za pomocą rezystora R9. Taki układ zapewnia, że sygnał wyjściowy nie zmienia fazy w stosunku do sygnału wejściowego. W praktyce, wzmacniacze operacyjne w konfiguracji nieodwracającej są powszechnie stosowane w aplikacjach takich jak wzmacniacze audio, filtry aktywne oraz systemy pomiarowe, gdzie zachowanie fazy sygnału jest kluczowe. Dzięki wysokiej impedancji wejściowej i niskiej impedancji wyjściowej, wzmacniacze te są w stanie efektywnie współpracować z różnymi źródłami sygnału, co czyni je niezwykle użytecznymi w projektowaniu układów elektronicznych.

Pytanie 32

W jaki sposób należy połączyć wyjście układu TTL z wejściem układu CMOS, gdy oba układy są zasilane napięciem +5 V?

A. Zastosować rezystor podciągający

B. Rozdzielić wejście-wyjście trymerem

C. Rozdzielić wejście-wyjście kondensatorem

D. Zastosować diodę separującą

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zastosowanie rezystora podciągającego do połączenia wyjścia układu TTL z wejściem układu CMOS jest właściwym rozwiązaniem, ponieważ pozwala na zapewnienie odpowiedniego poziomu napięcia na wejściu układu CMOS, co jest kluczowe dla jego poprawnej pracy. Układy CMOS charakteryzują się wysoką impedancją wejściową, co oznacza, że są bardzo wrażliwe na poziomy napięcia. Rezystor podciągający, podłączony do zasilania, pozwala na utrzymanie wysokiego poziomu logicznego (1) na wejściu nawet, gdy wyjście układu TTL jest w stanie wysokiej impedancji. Przykładem zastosowania tego rozwiązania może być sytuacja, gdy wyjście TTL jest odłączone lub nieaktywne, co mogłoby prowadzić do stanów nieokreślonych na wejściu CMOS. Właściwe wartości rezystora podciągającego są zazwyczaj w zakresie od 1 kΩ do 10 kΩ, co zapewnia odpowiednią równowagę między szybkością reakcji a poborem prądu. Dobre praktyki w zakresie projektowania układów cyfrowych zalecają stosowanie rezystorów podciągających, aby uniknąć przypadkowych przełączeń i zagwarantować stabilność działania układów współpracujących.

Pytanie 33

Na schemacie ideowym odbiornika superheterodynowego pracującego z modulacją AM blok 4 pełni funkcję:

A. wzmacniacza pośredniej częstotliwości.

B. heterodyny.

C. wzmacniacza niskich częstotliwości.

D. mieszacza.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
W odbiorniku superheterodynowym blok 4 to wzmacniacz pośredniej częstotliwości (IF). Jego główna rola to wzmocnienie sygnału, który z kolei został zmieszany przez mieszacz (bloku 2) z sygnałem z heterodyny (bloku 3). Wzmacniacz IF jest istotny w odbiorze sygnałów radiowych, bo pozwala na podniesienie sygnałów o niskim poziomie do poziomu, który można dalej przetwarzać. W praktyce, projektując wzmacniacz IF, staramy się uzyskać jak najlepszą jakość odbioru, czyli poprawić takie rzeczy jak selektywność i czułość. Wzmacniacze pośredniej częstotliwości są niezbędne nie tylko w radiu, ale i w telewizorach, żeby zapewnić wysoką jakość odbieranych sygnałów. Jeśli wzmacniacz jest dobrze zaprojektowany, to potrafi zminimalizować różne szumy i zniekształcenia, co jest kluczowe dla jakości dźwięku i obrazu.

Pytanie 34

W przedstawionym na rysunku stabilizatorze wystąpiło zwarcie jednego z elementów. Wskaż, który podzespół uległ uszkodzeniu. Woltomierz prądu stałego wskazuje około 5 V.

A. Dioda Dz

B. Kondensator C2

C. Układ μA7805

D. Kondensator C1

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybór diody Zenera (Dz) jako uszkodzonego elementu w stabilizatorze napięcia jest poprawny z kilku powodów. Diody Zenera są kluczowymi komponentami w regulacji napięcia, ponieważ stabilizują napięcie wyjściowe poprzez prowadzenie prądu, gdy napięcie przekracza ich wartość progową. W tym przypadku, gdy woltomierz wskazuje około 5 V, możemy przypuszczać, że stabilizator μA7805 działa prawidłowo, ponieważ jego standardowe napięcie wyjściowe wynosi właśnie 5 V. Jednakże, jeśli doszło do zwarcia, dioda Zenera mogła ulec uszkodzeniu, co mogło spowodować nieprawidłowe zachowanie w układzie. Przykładem zastosowania diody Zenera jest stabilizacja napięcia w obwodach zasilających, gdzie jej zastosowanie zabezpiecza wrażliwe komponenty przed skokami napięcia. W praktyce, zaleca się regularne testowanie i kontrolę diod Zenera w obwodach, aby zapobiegać ewentualnym uszkodzeniom oraz zapewnić ich prawidłowe funkcjonowanie. Dodatkowo, zrozumienie roli diod Zenera w układach elektronicznych jest niezbędne dla każdego inżyniera zajmującego się projektowaniem obwodów, co podkreśla znaczenie ich znajomości w branży.

Pytanie 35

Jeżeli wartość rezystancji potencjometru suwakowego pomiędzy zaciskiem krańcowym a zaciskiem ślizgacza zmienia się proporcjonalnie do położenia ślizgacza, to charakterystyka takiego potencjometru stanowi funkcję

A. logarytmiczną

B. wykładniczą

C. hiperboliczną

D. liniową

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Potencjometr suwakowy działa na zasadzie zmiany rezystancji w zależności od położenia ślizgacza. Kiedy mówimy, że wartość rezystancji zmienia się wprost proporcjonalnie do położenia ślizgacza, oznacza to, że zmiana wartości rezystancji jest liniowa w odniesieniu do ruchu ślizgacza. Przykładowo, w przypadku potencjometru suwakowego o całkowitej rezystancji 10 kΩ, jeśli ślizgacz znajduje się w połowie drogi, wartość rezystancji między skrajnym zaciskiem a ślizgaczem wyniesie 5 kΩ. Taki charakterystyka jest niezwykle przydatna w aplikacjach audio, gdzie potencjometry linowe są wykorzystywane do regulacji głośności. W standardach branżowych, takich jak IEC, zaleca się użycie potencjometrów liniowych w sytuacjach, gdzie oczekuje się precyzyjnej i proporcjonalnej regulacji. Zrozumienie tej zasady pozwala na lepsze projektowanie obwodów elektronicznych oraz zrozumienie dynamiki działania różnych komponentów. Praca z potencjometrami liniowymi daje inżynierom szeroki wachlarz możliwości dostosowywania i optymalizacji systemów elektronicznych.

Pytanie 36

Jaką funkcję pełni soczewka Fresnela w czujkach ruchu typu PIR?

A. gwarantuje efektywne działanie systemu przeciwsabotażowego

B. ma za zadanie skupiać wiązki detekcji na pyroelemencie

C. emituje promieniowanie podczerwone w stronę intruza

D. jest komponentem wyłącznie dekoracyjnym

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Soczewka Fresnela w czujkach ruchu typu PIR (Passive Infrared) pełni kluczową rolę jako element skupiający wiązki detekcji na pyroelemencie. Jej konstrukcja, składająca się z wielu segmentów, pozwala na efektywne zbieranie promieniowania podczerwonego emitowanego przez obiekty w ruchu. Dzięki zastosowaniu soczewek Fresnela, czujniki PIR mogą wykrywać ruch w szerszym zakresie i z większą precyzją, co jest szczególnie istotne w systemach zabezpieczeń. Przykładowo, w zastosowaniach domowych lub komercyjnych, soczewki te mogą być używane w alarmach antywłamaniowych, a także w automatycznych systemach oświetleniowych, które włączają się tylko wtedy, gdy wykryją obecność osoby. W praktyce oznacza to, że czujniki z soczewkami Fresnela są bardziej niezawodne i efektywne w wykrywaniu intruzów, co zwiększa bezpieczeństwo obiektów. Standardy branżowe, takie jak EN 50131, podkreślają znaczenie efektywności detekcji w systemach alarmowych, co czyni soczewki Fresnela niezbędnym elementem nowoczesnych rozwiązań zabezpieczających.

Pytanie 37

Podane w tabeli parametry techniczne charakteryzują

Dane techniczne
Zaawansowany Dekoder MPEG H.264
Obsługa Full HD 1920x1089i, 1920x720p, 720x576p
Odtwarzanie MKV H.264 HD
Wejścia: RF In, USB
Wyjścia: HDMI, SCART, Coaxial, RF Out
Obsługa dysków twardych
Funkcja nagrywania z TV
Zakres częstotliwości VHF – H 174-230 MHz, UHF 470- 866 MHz
Poziom sygnału 78 dBM-20 dBm
Modulacja: QPSK, 16 QAM, 64 QAM
Obsługiwane formaty plików: · graficzne: BMP, JPG, · muzyczne: MP3, WMA, WAV, · video: MPEG1/2/4/ HD, XVID HD, AVI, VOB.

A. tuner DVB-S

B. projektor DLP

C. tuner DVB-T

D. odtwarzacz DVD

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to tuner DVB-T, ponieważ parametry techniczne przedstawione w tabeli wskazują na urządzenie zdolne do odbioru sygnału telewizyjnego w standardzie DVB-T, co jest naziemnym standardem transmisji telewizji cyfrowej. Tuner DVB-T obsługuje różne rozdzielczości obrazu oraz kodeki, takie jak MPEG H.264, co pozwala na wysoką jakość obrazu i dźwięku. Dodatkowo, funkcja nagrywania TV jest często wbudowana w nowoczesne tunery, co umożliwia użytkownikom nagrywanie programów telewizyjnych na zewnętrzne nośniki. Warto zaznaczyć, że zakres częstotliwości VH i UHF oraz zastosowanie modulacji QPSK i 16 QAM, 64 QAM są charakterystyczne dla technologii DVB-T. Tuner DVB-T jest również zgodny z europejskimi standardami nadawania, co zapewnia jego powszechne zastosowanie w krajach Unii Europejskiej. Takie urządzenie jest idealne dla osób korzystających z naziemnej telewizji cyfrowej, oferując dostęp do szerokiej gamy kanałów telewizyjnych bez potrzeby wykupu subskrypcji.

Pytanie 38

Na podstawie oscylogramów przedstawionych na rysunku można stwierdzić, że w badanym układzie prostowniczym

A. nastąpiło zwarcie diody Dl i D3

B. nastąpiła przerwa w obwodzie D2, R, D4

C. nastąpiła przerwa w obwodzie Dl, R, D3

D. nastąpiło zwarcie diody D2 i D4

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź wskazuje na przerwę w obwodzie D2, R, D4. Analizując oscylogramy, zauważamy, że napięcie wyjściowe Uwy wykazuje charakterystykę połówkowego prostowania, co oznacza, że tylko jedna para diod (D1 i D3) przewodzi prąd. W prawidłowym działaniu mostka Graetza, powinno występować pełno-okresowe prostowanie, co jest standardem w układach prostowniczych. Przerwa w obwodzie D2 i D4 skutkuje brakiem przewodzenia prądu przez te diody, co wyklucza możliwość pełno-okresowego prostowania. W praktyce, takie sytuacje mogą prowadzić do zmniejszenia efektywności zasilania w układach elektronicznych, a także do uszkodzeń komponentów, jeśli nie zostaną szybko zidentyfikowane. W kontekście standardów branżowych, należy pamiętać o regularnym monitorowaniu i diagnozowaniu układów prostowniczych, aby zapewnić ich niezawodne działanie oraz minimalizować ryzyko awarii.

Pytanie 39

Na rysunku pokazano zależność tłumienia od częstotliwości A=f(f) pewnego filtru. Jaka jest wartość częstotliwości granicznej filtru o tej charakterystyce?

A. 100 Hz

B. 10 kHz

C. 10 Hz

D. 1 kHz

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Częstotliwość graniczna filtru to kluczowy parametr w analizie systemów filtracyjnych, definiowany jako wartość częstotliwości, przy której sygnał jest tłumiony o 3 dB w stosunku do poziomu maksymalnego przepuszczanego przez filtr. W kontekście zaprezentowanego wykresu, tłumienie zaczyna znacząco wzrastać po osiągnięciu częstotliwości 1 kHz. Taki punkt jest niezwykle istotny w projektowaniu filtrów, ponieważ pozwala na określenie zakresu częstotliwości, w którym filtr skutecznie działa. W praktyce, odpowiednia znajomość częstotliwości granicznych jest nieoceniona w takich dziedzinach jak telekomunikacja, audio, czy inżynieria sygnałowa, gdzie jakość sygnału jest kluczowa. Na przykład, w systemach audio, odpowiedni dobór częstotliwości granicznej pozwala na efektywne odfiltrowanie niepożądanych zakłóceń, co przekłada się na lepszą jakość dźwięku. Dobrą praktyką jest również wykonanie analizy impedancji w pobliżu częstotliwości granicznej, aby zapewnić optymalne dopasowanie i minimalizację strat sygnału. Zrozumienie tego konceptu jest fundamentalne dla inżynierów zajmujących się projektowaniem i optymalizacją systemów filtracyjnych.

Pytanie 40

Schemat blokowy którego układu pokazano na rysunku?

A. Filtru aktywnego.

B. Generatora sterowanego napięciem VCO.

C. Generatora sterowanego prądem CCO.

D. Pętli synchronizacji fazy PLL.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zgadza się, odpowiedź to "Pętla synchronizacji fazy PLL". Widok, który widzisz na rysunku, świetnie pokazuje, jak zwykle wygląda pętla PLL. W tej pętli mamy detektor fazy, filtr i generator. Detektor fazy porównuje sygnał wejściowy z sygnałem wyjściowym, a jego praca pomaga dostosować częstotliwość w generatorze, żeby obie fale były w syncie. Te pętle są bardzo popularne w telekomunikacji, na przykład w radiu czy telewizji, bo zapewniają stabilną częstotliwość i zmniejszają zakłócenia. Dodatkowo, dzięki filtrom, potrafią obniżyć jitter, co jest naprawdę ważne, gdy potrzebujemy dokładnego synchronizowania sygnałów. W elektronice pętle PLL to wręcz standard, jeśli chodzi o projekty wymagające synchronizacji, więc ich poprawne zastosowanie jest kluczowe dla funkcjonowania całego układu.

Rozpocznij nowy egzamin

Powrót do strony głównej
