Pytanie 1

Aby uzyskać precyzyjny otwór 25H7, jako ostatni etap obróbki należy zastosować

A. rozwiertak

B. otwornicę

C. pogłębiacz

D. wiertło

Otóż, otwornice, wiertła i pogłębiacze, mimo że są narzędziami używanymi do obróbki otworów, nie są odpowiednie dla uzyskania tolerancji H7 w kontekście otworu o średnicy 25 mm. Otwornice, które są używane głównie do wykonywania dużych otworów, na ogół mają ograniczoną precyzję i nie są w stanie zapewnić żądanej dokładności wymiarowej. Ich konstrukcja polega na używaniu zewnętrznych ostrzy, co powoduje, że nie nadają się one do uzyskiwania otworów o ściśle określonej tolerancji. Wiertła są bardziej precyzyjne, ale ich zastosowanie również ogranicza się do wstępnej obróbki, ponieważ ich głównym celem jest wiercenie otworów, a nie ich końcowa obróbka w zakresie tolerancji. W przypadku otworów o wysokiej precyzji, po użyciu wiertła zazwyczaj stosuje się rozwiertaki. Pogłębiacze z kolei są narzędziami przeznaczonymi do zwiększania głębokości już istniejących otworów, a nie do ich ostatecznego formowania. Kluczowym błędem jest więc myślenie, że każda metoda może być użyta do uzyskania wysokiej dokładności – rzeczywistość pokazuje, że do precyzyjnych zadań wymagane są odpowiednie narzędzia. Wybór właściwego narzędzia, takiego jak rozwiertak, jest zgodny z najlepszymi praktykami branżowymi, które uznają, że dla osiągnięcia wysokiej jakości obróbki należy stosować narzędzia dostosowane do konkretnych wymagań technologicznych.

Pytanie 2

Ile wynosi wskazanie suwmiarki uniwersalnej o działce elementarne) 0,05 pokazane) na zdjęciu?

A. 4,45 mm

B. 4,30 mm

C. 3,85 mm

D. 4,05 mm

Odpowiedź 4,05 mm to strzał w dziesiątkę! Żeby dobrze odczytać suwmiarkę, trzeba najpierw znaleźć wartość główną na skali, a tu mamy 4 mm. Potem musisz popatrzeć, która kreska na noniuszu pokrywa się z kreską na głównej skali. W tym przypadku jest to pierwsza kreska, co daje dodatkowe 0,05 mm. Jak to zsumujesz, to wychodzi 4,05 mm. Warto pamiętać, że przy pomiarach suwmiarki trzeba być precyzyjnym i umieć odczytać do 0,05 mm, bo w inżynierii to ważna sprawa. Takie dokładne pomiary są kluczowe w branżach, gdzie każdy milimetr ma znaczenie, jak motoryzacja czy lotnictwo. Jak dobrze ogarniesz odczyt suwmiarki, to Twoja praca będzie bardziej dokładna, a jakość produkcji lepsza.

Pytanie 3

W którym z poniższych fragmentów kodu sterującego obrabiarką CNC znajduje się informacja dotycząca gwintowania?

A. N05 G01 X20 Y50 F1.25

B. N05 G33 Z-20 K2

C. N05 G02 X30 Y50 I5 J0

D. N05 S120 M03 T1 D1

Odpowiedzi, które wybierają inne komendy, opierają się na błędnych założeniach dotyczących funkcji poszczególnych kodów G. Na przykład, odpowiedź N05 G02 X30 Y50 I5 J0 wykorzystuje komendę G02, która oznacza ruch okrężny w kierunku zgodnym z ruchem wskazówek zegara. Ten typ ruchu nie ma zastosowania w gwintowaniu, które wymaga precyzyjnego posuwu w kierunku osiowym. G02 jest odpowiedni w sytuacjach, gdy potrzebne są krzywoliniowe kontury, co jest zupełnie inną operacją od gwintowania, które wymaga liniowego podejścia do obróbki. Inna odpowiedź, N05 G01 X20 Y50 F1.25, używa komendy G01, oznaczającej liniowy ruch z określoną prędkością posuwu, co również nie jest odpowiednie dla procesu gwintowania. G01 jest szeroko stosowane w różnych operacjach obróbczych, ale nie dostarcza informacji o parametrze gwintu ani nie definiuje głębokości obróbki, co jest kluczowe w gwintowaniu. Z kolei odpowiedź N05 S120 M03 T1 D1 odnosi się do parametru obrotów wrzeciona (S120) oraz włączenia wrzeciona (M03), a także wyboru narzędzia (T1) i jego średnicy (D1). Chociaż te informacje są istotne w kontekście uruchamiania obrabiarki, nie zawierają one żadnych odniesień do gwintowania. Takie pomyłki mogą wynikać z nieznajomości podstawowych zasad działania kodów G oraz ich zastosowania w praktycznych operacjach obróbczych. Operatorzy CNC powinni być dobrze zaznajomieni z różnorodnymi kodami i ich funkcjami, aby podejmować trafne decyzje podczas programowania obrabiarki.

Pytanie 4

Na jakiej maszynie realizowany jest proces radełkowania?

A. tokarce uniwersalnej

B. szlifierce taśmowej

C. strugarce poprzecznej

D. wiertarce promieniowej

Zarówno wiertarka promieniowa, jak i szlifierka taśmowa, a także strugarka poprzeczna, są maszynami, które pełnią inne funkcje w procesach obróbczych. Wiertarka promieniowa jest wykorzystywana głównie do wiercenia otworów o różnych średnicach, co nie ma nic wspólnego z radełkowaniem, które wymaga precyzyjnego ruchu obrotowego narzędzia wzdłuż materiału. Szlifierka taśmowa natomiast służy do szlifowania powierzchni, eliminując nierówności i zwiększając gładkość, co również nie jest celem radełkowania. Strugarka poprzeczna jest maszyną, której zadaniem jest struganie materiałów, co w zasadzie różni się od techniki radełkowania, która koncentruje się na tworzeniu rowków na powierzchni detalu. Typowym błędem myślowym w tym przypadku jest mylenie funkcji poszczególnych narzędzi i maszyn. Użytkownicy często nie dostrzegają, że każda z tych maszyn została zaprojektowana z myślą o konkretnych zastosowaniach, a ich niesłuszne użycie do zadań, do których nie są przeznaczone, może prowadzić do uszkodzenia materiału lub narzędzia. Wiedza na temat specyfiki maszyn obróbczych jest kluczowa dla osiągnięcia wysokiej jakości wytwarzanych detali oraz efektywności procesu produkcyjnego.

Pytanie 5

Położenie punktu "S" (wierzchołek ostrza noża) podaje się względem punktu

A. wymiany narzędzia.

B. zerowego obrabiarki,

C. odniesienia narzędzia.

D. referencyjnego.

Wybór punktu wymiany narzędzia jako odniesienia dla punktu "S" jest błędny. Punkt wymiany dotyczy miejsc, gdzie zmienia się narzędzia, a nie ich ustawienia do obróbki. Jak się pominie ten ważny punkt, można się pomylić w kwestii precyzyjnej obróbki. Zerowe położenie obrabiarki też odnosi się do miejsca startowego, co jest zupełnie czym innym niż punkt odniesienia narzędzia. Operatorzy powinni wiedzieć, że różne punkty odniesienia mają różne zastosowania i mylenie ich może prowadzić do problemów z wymiarami i jakością obróbki. Punkt referencyjny również nie jest dobrym rozwiązaniem w kontekście CNC, bo mówi o szerszych odniesieniach, a nie konkretnym wymiarowaniu narzędzia. Ważne, żeby właściwe definiowanie miejsca wierzchołka narzędzia było jasne, bo źle podejście do tego może prowadzić do strat czasu i materiałów. Dlatego operatorzy CNC muszą być dobrze przeszkoleni, żeby unikać błędów.

Pytanie 6

Pokazany na rysunku mechanizm to

A. uchwyt do mocowania narzędzi z chwytem Morse'a.

B. uchwyt wiertarski do prawych i lewych obrotów.

C. oprawka frezarska z tulejką sprężystą.

D. oprawka do głowic nasadzanych.

Oprawka frezarska z tulejką sprężystą, widoczna na przedstawionym rysunku, jest kluczowym elementem w procesach obróbczych, szczególnie w frezowaniu. Charakteryzuje się ona systemem mocowania narzędzia, który zapewnia stabilne i precyzyjne umiejscowienie narzędzia skrawającego. Tulejka sprężysta, znajdująca się w środku oprawki, umożliwia elastyczne mocowanie narzędzi o różnych średnicach, co jest niezwykle istotne w pracy z różnorodnymi materiałami. W praktyce, oprawki frezarskie z tulejką sprężystą są stosowane w wielu branżach, od przemysłu motoryzacyjnego po produkcję narzędzi. Dzięki ich konstrukcji, możliwe jest osiągnięcie wysokiej wydajności oraz precyzji, co jest zgodne z najlepszymi praktykami w obróbce skrawaniem. Warto również zwrócić uwagę na znaczenie regularnej konserwacji tych narzędzi, aby zapewnić ich długotrwałe i efektywne działanie, co jest niezbędne do utrzymania standardów jakości w produkcji.

Pytanie 7

Aby wykonać zęby w kole ślimakowym (ślimacznicy), powinno się użyć

A. dłutownicy Maaga

B. strugarki poprzecznej

C. frezarki obwiedniowej

D. dłutownicy Fellowsa

Kiedy używasz niewłaściwych narzędzi do wytwarzania zębów na kole ślimakowym, to mogą się zdarzyć poważne błędy w konstrukcji i to obniża wydajność mechanizmów. Dłutownica Fellowsa, mimo że to narzędzie skrawarskie, nie nadaje się do robienia zębów ślimacznicy. Ona jest bardziej do prostszych prac, gdzie nie trzeba aż takiego odwzorowania skomplikowanych kształtów. Strugarka poprzeczna też nie jest odpowiednia, bo działa inaczej, bardziej wzdłuż prostych linii, a to nie spełnia wymagań dotyczących kształtu zębów kół ślimakowych. Wybór dłutownicy Maaga może być lepszy niż poprzednie narzędzia, ale nadal nie daje takiej precyzji, jak frezarka obwiedniowa. Często można zauważyć, że niektórzy nie doceniają skomplikowania geometrii ząbków w przekładniach ślimakowych, co prowadzi do złego doboru narzędzi. Jeśli chcemy mieć wysoką jakość zębów w takich mechanizmach, to musimy używać narzędzi, które są dostosowane do precyzyjnej obróbki, czyli lepiej wybrać zaawansowane frezarki obwiedniowe, a nie proste systemy skrawające.

Pytanie 8

Którym przyrządem pomiarowym należy zmierzyć długość wałka pokazanego na rysunku?

A. Mikrometrem o zakresie pomiarowym 100-125 mm

B. Suwmiarką o zakresie pomiarowym 0-150 mm i dokładności 0,1 mm

C. Suwmiarką o zakresie pomiarowym 0-150 mm i dokładności 0,05 mm

D. Mikrometrem o zakresie pomiarowym 75-100 mm

Mikrometr o zakresie pomiarowym 100-125 mm jest najbardziej odpowiednim narzędziem do pomiaru długości wałka o wymiarze 100 mm z tolerancją +0,04 mm i +0,01 mm. Oznacza to, że rzeczywista długość wałka może wynosić od 100 mm do 100,04 mm, a mikrometr, który ma zakres do 125 mm, w pełni pokrywa ten wymiar, pozwalając na dokładne zmierzenie długości. Mikrometry zapewniają znacznie wyższą dokładność pomiaru w porównaniu do suwmiarki, co jest kluczowe w precyzyjnych zastosowaniach inżynieryjnych, gdzie nawet najmniejsze różnice mogą mieć duże znaczenie. Użycie mikrometru o odpowiednim zakresie pozwala również uniknąć sytuacji, w których pomiar mógłby być nieprzydatny z powodu ograniczeń skali. W praktyce, do pomiarów wysoko precyzyjnych elementów, takich jak wałki, śruby czy inne detale mechaniczne, mikrometry są standardem w laboratoriach metrologicznych oraz w produkcji, gdzie przestrzeganie odpowiednich tolerancji i norm jakości jest niezbędne. Dobry pomiar to klucz do sukcesu w procesie produkcyjnym w każdej branży.

Pytanie 9

Przy konfigurowaniu obrabiarki CNC, terminy: bębnowy, tarczowy, łańcuchowy, kasetowy odnoszą się do

A. przenośników

B. uchwytów tokarskich

C. uchwytów frezarskich

D. magazynów narzędziowych

Odpowiedź dotycząca magazynów narzędziowych jest poprawna, ponieważ terminy bębnowy, tarczowy, łańcuchowy i kasetowy odnoszą się do różnych typów systemów automatycznego magazynowania narzędzi w obrabiarkach CNC. Magazyny narzędziowe umożliwiają przechowywanie i wymianę narzędzi w sposób zautomatyzowany, co zwiększa efektywność produkcji oraz redukuje czas przestojów. W przypadku systemu bębnowego narzędzia są przechowywane w cylindrycznym magazynie, który obraca się, aby umożliwić dostęp do potrzebnych narzędzi. Magazyn tarczowy operuje na zasadzie obracania tarczy dostosowanej do specyficznych narzędzi, co pozwala na szybki dostęp do wybranego narzędzia. Z kolei magazyn łańcuchowy wykorzystuje mechanizm łańcucha do transportowania narzędzi do strefy roboczej. Ostatnim z wymienionych, magazyn kasetowy, używa kaset, w których przechowywane są narzędzia, oferując efektywną organizację przestrzeni. W kontekście produkcji przemysłowej, stosowanie odpowiednich magazynów narzędziowych zgodnie z normami ISO i najlepszymi praktykami branżowymi jest kluczowe dla optymalizacji procesów oraz podnoszenia jakości wytwarzanych produktów.

Pytanie 10

Na przedstawionym rysunku literą s oznaczony jest kąt

A. przystawienia noża tokarskiego.

B. wierzchołkowy noża tokarskiego.

C. ostrza noża tokarskiego.

D. natarcia noża tokarskiego.

Wybór nieprawidłowych odpowiedzi, takich jak kąt natarcia noża tokarskiego, może wynikać z nieporozumienia dotyczącego terminologii używanej w obróbce skrawaniem. Kąt natarcia odnosi się do kąta, pod jakim narzędzie wchodzi w kontakt z obrabianym materiałem, co jest zupełnie innym pojęciem niż kąt wierzchołkowy. Zrozumienie różnicy między tymi kątami jest kluczowe dla prawidłowego doboru narzędzi i parametrów skrawania. Kąt przystawienia, oznaczający kąt, pod jakim narzędzie jest ustawione względem obrabianego przedmiotu, również nie ma nic wspólnego z kątem wierzchołkowym i jego nieprawidłowe zrozumienie prowadzi do błędnych założeń. Ostrze noża tokarskiego natomiast odnosi się do fizycznej krawędzi, która wykonuje skrawanie, co również nie powinno być mylone z kątami narzędziowymi. W praktyce, błędne rozumienie kątów skrawających może prowadzić do niewłaściwego doboru narzędzi oraz parametrów skrawania, co w konsekwencji skutkuje obniżoną jakością obróbki oraz zwiększonym zużyciem narzędzi. Dlatego tak ważne jest, aby wcześniejsze zrozumienie geometrii narzędzi skrawających i ich wpływu na proces obróbczy było solidne, co pozwoli na skuteczną i bezpieczną pracę w obszarze obróbki skrawaniem.

Pytanie 11

Imak narzędziowy stanowi kluczowy element wyposażenia

A. wiertarki

B. frezarki

C. tokarki

D. szlifierki

Imak narzędziowy jest kluczowym elementem w tokarkach, ponieważ odpowiada za pewne i stabilne mocowanie narzędzi skrawających, co jest niezbędne do precyzyjnej obróbki materiałów. Tokarka jest maszyną, która przekształca materiał w kształt za pomocą obracającego się przedmiotu oraz narzędzi skrawających, które są przymocowane do imaka. Dobrze dobrany imak zapewnia, że narzędzie skrawające pracuje w optymalnym ustawieniu, co minimalizuje ryzyko wibracji i błędów w obróbce. W praktyce, na przykład podczas toczenia wałków, imak musi zapewniać stałe mocowanie narzędzia, aby uzyskać gładkie i dokładne powierzchnie. Właściwe zastosowanie imaka narzędziowego wiąże się z przestrzeganiem norm ISO dotyczących narzędzi skrawających, które promują bezpieczeństwo i wydajność pracy. Dlatego znajomość i umiejętność doboru odpowiednich imaków są kluczowe dla każdego tokarza, który chce uzyskać wysoką jakość obróbki oraz zwiększyć efektywność produkcji.

Pytanie 12

Na rysunku przedstawiono przyrząd pomiarowy służący do pomiaru

A. grubości ścianek rur.

B. 3 i 5 ostrzowych narzędzi skrawających.

C. średnic w wąskich rowkach.

D. szerokości zębów w kole zębatym.

Mikrometr do pomiaru średnic narzędzi skrawających, jak przedstawiony na zdjęciu, jest nieocenionym narzędziem w obróbce skrawaniem, szczególnie w kontekście narzędzi takich jak frezy, wiertła czy narzędzia tokarskie. Jego konstrukcja umożliwia precyzyjne pomiary średnic, co jest kluczowe w zapewnieniu odpowiednich tolerancji i jakości części. Użycie mikrometru w przemyśle metalowym pozwala na uzyskanie dokładnych wymiarów, co z kolei wpływa na wydajność procesów produkcyjnych i trwałość narzędzi. W praktyce, mikrometry są stosowane do weryfikacji średnic narzędzi skrawających przed ich użyciem w produkcji, co minimalizuje ryzyko błędów oraz zwiększa efektywność procesu obróbczej. Zgodność z normami ISO w zakresie tolerancji wymiarowych jest niezwykle istotna dla zachowania jakości wyrobów, dlatego wiedza o używaniu mikrometrów jest podstawą profesjonalnej obróbki skrawaniem.

Pytanie 13

Na saniach narzędziowych przedstawionych na zdjęciu w miejscu oznaczonym strzałką należy zamocować

A. podtrzymkę stałą.

B. korpus konika.

C. uchwyt obróbkowy.

D. imak nożowy.

Imak nożowy to kluczowy element sanek narzędziowych, który ma istotne znaczenie w procesie obróbki skrawaniem. Jego główną funkcją jest mocowanie narzędzi skrawających, takich jak noże tokarskie, co pozwala na precyzyjne i stabilne wykonywanie operacji obróbczych. Mając na uwadze zastosowanie imaka nożowego, należy zwrócić uwagę na jego wpływ na jakość obróbki. Stabilność mocowania narzędzia przekłada się na dokładność wymiarową obrabianych elementów oraz gładkość powierzchni. W praktyce, imak nożowy ułatwia również szybką wymianę narzędzi, co jest istotne w kontekście minimalizacji przestojów w produkcji. Zgodnie z dobrymi praktykami w branży, użytkownicy powinni regularnie kontrolować stan imaka nożowego, aby zapewnić jego efektywność i bezpieczeństwo pracy. Niewłaściwe mocowanie może prowadzić do uszkodzenia narzędzia lub obrabianego materiału, dlatego tak ważne jest stosowanie imaka nożowego w odpowiednich parametrach zalecanych przez producentów maszyn.

Pytanie 14

Pokazana na rysunku oprawka frezarska służy do mocowania frezów

A. piłkowych.

B. z chwytem walcowym.

C. z chwytem Morse'a.

D. nasadzanych.

Wybór odpowiedzi dotyczących frezów nasadzanych, piłkowych lub z chwytem walcowym jest błędny, ponieważ oprawka frezarska na rysunku została zaprojektowana wyłącznie do mocowania narzędzi z chwytem Morse'a. System mocowania Morse'a jest szczególnie popularny w obróbce skrawaniem, ponieważ zapewnia wyższy poziom precyzji i stabilności. Frezy nasadzane oraz piłkowe wymagają odmiennych rozwiązań mocujących, które są dostosowane do ich budowy i funkcji. Na przykład, frezy nasadzane często są mocowane w uchwytach z gwintem, co umożliwia ich szybkie i łatwe zakładanie oraz zdejmowanie, ale nie zapewnia takiej samej stabilności jak system Morse'a. Chwyt walcowy z kolei używany jest w innych kontekstach, takich jak wiertarki, i nie zapewnia takiej precyzyjnej kalibracji, jak mocowanie Morse'a. Wybór niewłaściwego systemu mocowania może prowadzić do niebezpiecznych sytuacji, takich jak odrzucenie narzędzia w trakcie obróbki, co zwiększa ryzyko uszkodzenia zarówno maszyny, jak i obrabianego materiału. Dlatego ważne jest, aby dobrze rozumieć różnice między różnymi systemami mocowania narzędzi skrawających i stosować je zgodnie z ich przeznaczeniem, aby zapewnić bezpieczeństwo i efektywność w procesie produkcyjnym.

Pytanie 15

Który fragment programu sterującego odnosi się do gwintowania o stałym skoku wynoszącym 2 mm?

A. G03 X4 Z2 U3

B. G35 Z12 K2 F0.05

C. G34 Z12 K2 F0.05

D. G33 Z4 K2

Odpowiedzi G03 X4 Z2 U3, G35 Z12 K2 F0.05 oraz G34 Z12 K2 F0.05 niestety nie pasują do gwintowania o stałym skoku. G03 to ruch okrężny, a on nie ma tu żadnego sensu, gdy chcemy gwintować. W obróbce skrawaniem istotne jest, żeby wiedzieć, że gwintowanie wymaga tego liniowego ruchu, co kontroluje się odpowiednimi komendami G-code. G35 i G34 mówią o zmiennym skoku, a w naszym przypadku potrzebujemy stałego, czyli G33. Często spotykanym błędem jest mylenie poleceń dotyczących ruchu narzędzia. Ludzie mogą myśleć, że wszystkie komendy są wymienne, ale to prowadzi do błędnego programowania. Zrozumienie, czym różnią się te komendy, jest kluczowe, żeby zapewnić jakość wykonania operacji.

Pytanie 16

Jakie zastosowanie ma czujnik zegarowy?

A. weryfikacja kształtu geometrycznego elementu

B. powiększanie obrazu niewielkich obiektów

C. określanie chropowatości

D. mierzenie kąta

Czujnik zegarowy, znany również jako miernik zegarowy, jest precyzyjnym narzędziem pomiarowym wykorzystywanym do sprawdzania kształtu geometrycznego elementów mechanicznych. Umożliwia on pomiar odchyleń od idealnych wymiarów, co jest kluczowe w procesach produkcyjnych i kontroli jakości. Przykładem zastosowania czujnika zegarowego jest pomiar tolerancji w częściach maszyn czy narzędziach skrawających. W branży inżynieryjnej i produkcyjnej, zgodnie z normami ISO, precyzyjne pomiary są niezbędne dla zapewnienia odpowiedniej jakości produktów. Dobre praktyki wskazują, że regularne używanie czujników zegarowych w pomiarach pozwala na identyfikację problemów w procesie produkcyjnym oraz minimalizację odpadów, co przekłada się na zwiększenie efektywności i obniżenie kosztów. Znajomość zasad działania czujników zegarowych oraz ich prawidłowa kalibracja są fundamentami skutecznego zarządzania jakością w przedsięwzięciach przemysłowych.

Pytanie 17

Operacje obróbki cieplnej i cieplno-chemicznej wykonywane są na stanowiskach oznaczonym symbolem

Nr operacji	Treść operacji	Stanowisko
1	Ciąć materiał	OT
2	Toczyć	TU
3	Nawęglać	HT
4	Zdjąć warstwę nawęgloną	HT
5	Hartować powierzchniowo	TU
6	Szlifować powierzchnię czołową	S
7	Radełkować	TU
8	Chromować	HT

A. TU

B. HT

C. OT

D. S

Odpowiedź HT jest poprawna, ponieważ symbol ten jednoznacznie identyfikuje stanowiska, na których wykonywane są operacje obróbki cieplnej i cieplno-chemicznej. W kontekście procesów takich jak nawęglanie, zdejmowanie warstwy nawęglonej czy chromowanie, zastosowanie odpowiednich technologii obróbczych jest kluczowe dla uzyskania wymaganych właściwości materiałów. Na przykład nawęglanie jest procesem, który w znaczny sposób zwiększa twardość powierzchni stali, co jest istotne w przypadku elementów narażonych na dużą ścieralność. W standardach branżowych, takich jak ISO 9001, podkreśla się znaczenie stosowania odpowiednich procedur w procesach technologicznych, co obejmuje także oznaczenie stanowisk. Zrozumienie symboliki używanej na stanowiskach umożliwia efektywne zarządzanie procesami obróbczy, co jest kluczowe dla zapewnienia jakości wyrobów oraz optymalizacji czasu produkcji.

Pytanie 18

Która z dostępnych funkcji pomocniczych pozwoli na wybór płaszczyzny interpolacji w osiach XY?

A. G91

B. G17

C. G90

D. G01

Odpowiedź G17 jest poprawna, ponieważ odnosi się do wyboru płaszczyzny interpolacji w osiach XY w kontekście programowania CNC. Użycie kodu G17 informuje maszynę, że wszystkie operacje skrawania będą miały miejsce w płaszczyźnie XY, co jest istotne dla precyzyjnego wykonywania ruchów narzędzia. W praktyce, programista CNC musi jasno określić płaszczyznę, aby uniknąć błędów w obróbce, które mogą prowadzić do uszkodzenia materiału lub narzędzi. Kod G17 jest często używany w połączeniu z innymi komendami, takimi jak G01 (ruch liniowy) czy G02/G03 (ruchy okrężne), co pozwala na tworzenie skomplikowanych kształtów w obrabianym materiale. Dobrym przykładem zastosowania G17 jest frezowanie płaskich powierzchni, gdzie precyzyjne ustawienie narzędzia w płaszczyźnie XY jest kluczowe dla uzyskania żądanej geometrii detalu. Zgodnie z najlepszymi praktykami, programista powinien zawsze zaczynać od zdefiniowania płaszczyzny, w jakiej będą prowadzone operacje skrawania.

Pytanie 19

Na podstawie rysunku określ sposób ustalenia i zamocowania wałka.

A. Na tarczy zabierakowej z zabierakiem i z podparciem kłem obrotowym.

B. W uchwycie czteroszczękowym hydraulicznym bez podparcia.

C. W uchwycie dwuszczękowym mechanicznym z zabierakiem.

D. W uchwycie trójszczękowym pneumatycznym z podparciem kłem stałym.

Poprawna odpowiedź to uchwyt czteroszczękowy hydrauliczny bez podparcia, co oznacza, że na rysunku zaprezentowano mechanizm mocowania, który jest szczególnie efektywny dla obróbki wałków o różnych średnicach. Uchwyt czteroszczękowy, charakteryzujący się równomiernym rozkładem sił, zapewnia stabilność i precyzję podczas obróbki. W kontekście produkcji przemysłowej, takie uchwyty są standardowym wyposażeniem obrabiarek CNC, co zwiększa ich uniwersalność i zastosowanie w seryjnej produkcji. Hydrauliczne mocowanie zapewnia łatwe dostosowanie siły chwytu, co jest kluczowe w przypadku materiałów wrażliwych na odkształcenia. W praktyce uchwyty czteroszczękowe bez podparcia są często stosowane w obróbce elementów o długiej geometrii, co pozwala na efektywną obróbkę bez ryzyka ich uszkodzenia. Zastosowanie takich rozwiązań jest zgodne z aktualnymi normami ISO dotyczącymi jakości i bezpieczeństwa w procesach obróbczych.

Pytanie 20

Do o zamocowania wałka Ø50, w którym wiercony będzie otwór poprzeczny 4>10, należy zastosować imadło przedstawione na rysunku oznaczonym literą

A. A.

B. D.

C. B.

D. C.

Imadło oznaczone literą A jest imadłem trójszczękowym, co czyni je idealnym rozwiązaniem do mocowania cylindrycznych elementów, takich jak wałki o średnicy 50 mm. Trójszczękowe imadła charakteryzują się tym, że równocześnie zaciskają materiał ze wszystkich trzech stron, co zapewnia stabilne i równomierne mocowanie. Taki sposób mocowania jest kluczowy podczas procesów obróbczych, takich jak wiercenie otworów poprzecznych, gdzie precyzja i unikanie przesunięć są niezbędne. Dobre praktyki branżowe sugerują, aby podczas obróbki wałków korzystać właśnie z trójszczękowych imadeł, gdyż zapewniają one nie tylko bezpieczeństwo, ale również efektywność pracy. W przypadku użycia innych typów imadeł, jak te z dwóch szczękami, mogłoby dojść do niekontrolowanych ruchów wałka, co prowadziłoby do uszkodzenia zarówno narzędzia, jak i obrabianego elementu. Warto również zwrócić uwagę na regularną kontrolę stanu technicznego imadła i smarowanie mechanizmów, co wpływa na jego długowieczność oraz dokładność mocowania.

Pytanie 21

Wybierz odpowiedni materiał narzędziowy do obróbki części z żeliwa i staliwa na podstawie tabeli.

Nazwa materiału narzędziowegoBarwaObrabiane materiały
Węglik krzemu czarny 98Cczarnażeliwa utwardzone i szare, węgliki spiekane, metale kolorowe, tworzywa sztuczne, skóra i guma
Węglik krzemu zielony 99Cciemnozielonastale szybkotnące, stale narzędziowe, węgliki spiekane, ceramika
Elektrokorund zwykły 95Aszaroniebieska lub brązowastale węglowe C< 0,5%; staliwa, żeliwa ciągliwe; metale nieżelazne
Elektrokorund mikrokrystaliczny Cubitron SGniebieskastale nierdzewne, stopy tytanu, chromu oraz niklu

A. Węglik krzemu czarny 98C

B. Elektrokorund mikrokrystaliczny Cubitron SG

C. Węglik krzemu zielony 99C

D. Elektrokorund zwykły 95A

Elektrokorund zwykły 95A jest materiałem narzędziowym powszechnie stosowanym do obróbki żeliwa oraz staliwa ze względu na swoje właściwości ścierne oraz wytrzymałość na wysokie temperatury generowane podczas procesu obróbczych. Jego struktura kryształowa zapewnia trwałość oraz skuteczność w usuwaniu materiału, co czyni go idealnym wyborem do zastosowań w przemyśle metalowym. W porównaniu do innych materiałów, takich jak węglik krzemu, elektrokorund posiada lepsze właściwości w kontekście obróbki materiałów ferromagnetycznych, co jest kluczowe przy pracy z żeliwem oraz staliwem. Przykładem zastosowania elektrokorundu zwykłego 95A może być szlifowanie lub polerowanie komponentów silników spalinowych oraz innych elementów maszyn, gdzie wymagana jest precyzyjność i gładkość powierzchni. Warto również zauważyć, że stosowanie odpowiednich materiałów narzędziowych zgodnie z zaleceniami producentów i standardami jakości w obróbce metali znacząco poprawia efektywność procesów produkcyjnych oraz minimalizuje ryzyko uszkodzeń narzędzi i elementów obrabianych.

Pytanie 22

Który fragment programu sterującego realizuje zabieg nawiercania otworu 2 w części przedstawionej na rysunku?

A. D.

B. B.

C. A.

D. C.

Odpowiedź A jest poprawna, ponieważ na podstawie rysunku technicznego fragment programu sterującego odpowiadający nawiercaniu otworu 2 jest wyraźnie oznaczony jako A. To oznaczenie jest kluczowe dla prawidłowego zrozumienia działania maszyny oraz dla realizacji procesu technologicznego. W przypadku nawiercania, istotne jest, aby każdy otwór był precyzyjnie zlokalizowany i wywiercony zgodnie z dokumentacją techniczną, co zapewnia odpowiednią jakość produktu końcowego. Na przykład, w przemyśle lotniczym, precyzyjne nawiercenie otworów jest niezbędne dla integralności strukturalnej komponentów, co podkreśla znaczenie odpowiednich standardów w inżynierii mechanicznej. Dobrą praktyką jest także weryfikacja oznaczeń na rysunkach oraz programach sterujących przed przystąpieniem do obróbki, co minimalizuje ryzyko błędów produkcyjnych.

Pytanie 23

Zdjęcie przedstawia

A. frezarkę pionową.

B. strugarkę poprzeczną.

C. wiertarkę promieniową.

D. dłutownicę Fellowsa.

Warto zrozumieć, dlaczego strugarka poprzeczna, frezarka pionowa i dłutownica Fellowsa nie są odpowiednimi odpowiedziami w kontekście przedstawionego zdjęcia. Strugarka poprzeczna, choć jest maszyną do obróbki drewna, ma zupełnie inną konstrukcję i przeznaczenie. Jej główną funkcją jest wygładzanie powierzchni drewna poprzez usuwanie cienkich warstw materiału, co nie ma nic wspólnego z wierceniem. Frezarka pionowa to maszyna, która głównie służy do obróbki skrawaniem, a jej działanie opiera się na ruchu narzędzia skrawającego z góry na dół, a nie na promieniowym ruchu, jak w wiertarce promieniowej. Dłutownica Fellowsa, z kolei, jest specjalistycznym narzędziem do wykonywania wgłębień w materiałach, co również nie odnosi się do funkcji wiercenia. Typowym błędem myślowym w tym przypadku jest mylenie różnych maszyn obróbczych z powodu ich podobieństwa w konstrukcji lub funkcji. Ważne jest, aby rozumieć specyfikę każdej maszyny oraz jej przeznaczenie, co pozwala na właściwy dobór narzędzi do określonych zadań. Użycie niewłaściwej maszyny w procesie produkcyjnym może prowadzić do obniżenia jakości wykonania, a także zwiększenia kosztów przez konieczność dodatkowych operacji obróbczych.

Pytanie 24

Korzystając z przedstawionej zależności określ, który z podanych posuwów należy dobrać, aby przy toczeniu płytką o promieniu naroża r_ε= 1,0 mm uzyskać teoretyczną wartość chropowatości R_t wynoszącą 1,25 µm.

A. 1,0 mm/obr

B. 0,01 mm/obr

C. 0,4 mm/obr

D. 0,1 mm/obr

Wybór posuwu spośród dostępnych opcji jest kluczowy, aby zapewnić odpowiednią jakość chropowatości obrabianej powierzchni. Odpowiedzi 0,01 mm/obr, 0,4 mm/obr oraz 1,0 mm/obr nie są prawidłowe, ponieważ nie zapewniają osiągnięcia wymaganej chropowatości R<sub>t</sub> wynoszącej 1,25 µm. Posuw 0,01 mm/obr jest zbyt mały, co może prowadzić do zbyt małej chropowatości i w rezultacie do wygładzenia powierzchni, co nie jest zgodne z wymaganiami projektowymi. Taki posuw może również skutkować nadmiernym zużyciem narzędzia, zwiększając koszty produkcji. Z kolei posuwy 0,4 mm/obr i 1,0 mm/obr są zbyt duże, co z kolei prowadzi do uzyskania zbyt wysokiej chropowatości, co może wpływać negatywnie na funkcjonalność i trwałość elementów wykonanych w procesie toczenia. Wybór niewłaściwego posuwu często wynika z braku zrozumienia zależności między parametrami obróbczy a pożądanym efektem końcowym, co jest częstym błędem w praktyce inżynierskiej. Aby efektywnie dobierać parametry skrawania, istotne jest zrozumienie podstawowych zasad obróbczych oraz analizy wymagań dotyczących jakości powierzchni. Znajomość norm oraz wytycznych branżowych, takich jak ISO 1302, jest kluczowa dla osiągnięcia pożądanych rezultatów w toczeniu i innych procesach skrawania.

Pytanie 25

Smar ŁT-41, używany w utrzymaniu maszyn i urządzeń, jest rodzajem środka smarnego

A. mazistym

B. gazowym

C. stałym

D. płynnym

Smar ŁT-41 to smar mazisty, co oznacza, że ma konsystencję pasty lub masy, która jest wystarczająco gęsta, aby pozostawać na powierzchniach kontaktowych pod wpływem sił działających w czasie pracy maszyn. Smary maziste, takie jak ŁT-41, są często stosowane w przemyśle ze względu na ich zdolność do długotrwałego smarowania i ochrony przed zużyciem, korozją oraz innymi niekorzystnymi czynnikami. Przykładowo, są one idealne do użycia w łożyskach, przekładniach i innych elementach mechanicznych, gdzie wymagana jest długotrwała ochrona. Zgodnie z normami branżowymi, takim jak ISO 6743-9, smary maziste są klasyfikowane do różnych zastosowań w oparciu o ich właściwości fizyczne i chemiczne. Właściwy dobór smaru jest kluczowy dla efektywności pracy maszyn, a także dla wydłużenia ich żywotności, co ma bezpośredni wpływ na koszty eksploatacji i konserwacji urządzeń.

Pytanie 26

Dla narzędzi skrawających używanych w obróbce na maszynach CNC należy określić

A. dwie wartości korekcji

B. trzy wartości korekcji

C. jedną wartość korekcji

D. cztery wartości korekcji

Podczas analizy problematyki korekcji narzędzi w obróbce CNC, nieprawidłowe odpowiedzi wskazują na błędne zrozumienie zasad związanych z programowaniem i używaniem maszyn. Ustalanie jednej wartości korekcji byłoby niewystarczające do prawidłowego działania obrabiarki. Taka jednostkowa korekcja nie uwzględnia różnorodności narzędzi oraz ich rzeczywistego wpływu na obróbkę, co prowadzi do potencjalnych błędów i wad produkcyjnych. Odpowiedzi sugerujące cztery lub trzy wartości korekcji wskazują na nadmierne komplikowanie procesu, co w praktyce może prowadzić do nieefektywności i zwiększonego ryzyka błędów operacyjnych. W rzeczywistości, bardziej złożone podejścia nie są w praktyce stosowane, a ich implementacja może wymagać dodatkowych zasobów oraz zwiększonego czasu programowania. Szkolenia i doświadczenie pokazują, że zbyt skomplikowane systemy korekcji mogą wprowadzać zamieszanie, szczególnie w kontekście ustandaryzowanych procedur pracy. Dlatego kluczowe jest posługiwanie się sprawdzonymi metodami, które optymalizują procesy obróbcze i pozwalają na osiągnięcie wymaganych norm jakościowych bez zbędnych komplikacji.

Pytanie 27

Funkcją podtrzymki tokarskiej jest

A. zapobieganie odkształceniu długich wałków o niewielkiej średnicy podczas obróbki

B. wsparcie uchwytu trójszczękowego w trakcie jego demontażu

C. umożliwienie zamontowania ciężkich elementów w uchwycie trójszczękowym

D. zapobieganie występowaniu drgań noża w imaku narzędziowym

Wybór odpowiedzi sugerujących, że podtrzymka tokarska służy do podtrzymania uchwytu trójszczękowego podczas demontażu jest mylny. Podtrzymka nie ma na celu stabilizacji uchwytów, lecz wsparcie dla obrabianych detali. Podejście to zakłada mylną logikę, która nie uwzględnia specyfiki obróbki tokarskiej. Kolejna błędna koncepcja dotyczy możliwości montażu ciężkich elementów w uchwycie trójszczękowym. Chociaż uchwyty trójszczękowe są używane do pewnego mocowania detali, podtrzymka nie jest narzędziem montażowym, lecz stabilizatorem detalu w toku obróbki. Ostatnia odpowiedź, odnosząca się do zapobiegania drganiom noża w imaku narzędziowym, również jest nieprawidłowa. Drgania noża to problem, który może być powodowany przez różne czynniki, w tym niewłaściwe ustawienia maszyny, rodzaj materiału lub geometrię narzędzia, a nie przez zastosowanie podtrzymki. Błąd myślowy wynika z niewłaściwego zrozumienia roli, jaką podtrzymka odgrywa w procesie obróbki. Jej główną funkcją jest zapewnienie stabilności detalu, co prowadzi do lepszej jakości obróbki oraz precyzyjnych wymiarów gotowego produktu. Zrozumienie specyfiki narzędzi i akcesoriów tokarskich jest kluczowe dla osiągnięcia sukcesu w obróbce mechanicznej.

Pytanie 28

W celu ustawienia "nowego" położenia Punktu Zerowego Przedmiotu Obrabianego według danych z rysunku należy wpisać w tabeli przesunięcia punktu zerowego wartości:

A. G58 X-79.95 Y-60X-14.85

B. G58 X-79.95 Y60 X14.85

C. G54 X79.95 Y-60 X-14.85

D. G54 X79.95 Y60 X-14.85

Błędne odpowiedzi wynikają z nieprawidłowego zrozumienia zasad definiowania przesunięć w systemach CNC. W przypadku odpowiedzi G54 X79.95 Y-60 X-14.85, zaobserwować można, że wartości przesunięć w osiach X i Y są niezgodne z wymaganiami z rysunku. Przesunięcie w osi X powinno być ujemne, co wskazuje na ruch w kierunku przeciwnym do osi dodatniej, natomiast wartość Y również wymaga precyzyjnego przeanalizowania – Y powinno być dodatnie. W odpowiedzi G58 X-79.95 Y-60 X14.85, błędem jest to, że użyto niewłaściwej wartości w osi Y, która powinna być zgodna z danymi, a nie -60. W sytuacji, gdy punkt zerowy jest źle ustawiony, może to prowadzić do poważnych konsekwencji, takich jak kolizje narzędzi z materiałem, co naraża zarówno narzędzie, jak i maszynę na uszkodzenia. Inną nieprawidłowością jest odpowiedź G54 X79.95 Y60 X-14.85, gdzie wartości przesunięcia są całkowicie błędne w kontekście rysunku. Często, przy pracy z maszynami CNC, operatorzy popełniają błąd polegający na zbyt swobodnym podejściu do wartości przesunięć, co skutkuje nieefektywnością produkcji oraz obniżoną jakością detali. Kluczowym jest zatem, aby zawsze odnosić się do specyfikacji i danych zawartych w rysunkach, zanim zostaną wprowadzone jakiekolwiek zmiany w położeniach punktów zerowych.

Pytanie 29

Którym numerem oznaczono nóż tokarski wygięty prawy na przedstawionym rysunku?

A. 2

B. 1

C. 3

D. 4

Wybierając inny numer niż 2, można było popełnić błąd, bo pewnie nie do końca rozumiesz, jak działają noże tokarskie. Nóż tokarski wygięty prawy został stworzony do obróbki z prawej strony, co widać po jego geometrii. Pozostałe numery, które można było wybrać, niestety nie są odpowiednie. Na przykład nóż z numerem 1 wygląda może podobnie, ale w praktyce to inny typ narzędzia, który nie nadaje się do skrawania w ten sam sposób. Wybierając niewłaściwy numer, można wpaść w pułapkę na przykład z kątem natarcia, co skutkuje błędami w obróbce. W branży obróbczej to może być poważny problem, bo może doprowadzić do uszkodzenia materiałów, zwiększenia kosztów produkcji i pogorszenia jakości gotowych detali. Dlatego ważne jest, żeby operatorzy maszyn znali oznaczenia i zastosowania noży tokarskich, żeby nie popełnić typowych błędów przy doborze narzędzi.

Pytanie 30

Na przedstawionym rysunku operacyjnym zaznaczono obróbkę

A. zewnętrznej średnicy Ø56

B. otworu Ø9H7

C. otworu Ø32H7

D. zewnętrznej średnicy Ø98

Wybór odpowiedzi dotyczącej otworów Ø9H7, Ø56 oraz Ø98 nie oddaje istoty obróbki zaznaczonej na rysunku. Otwór Ø9H7 wskazuje na średnicę 9 mm z tolerancją H7, co jest najmniejszym wymiarem w podanych odpowiedziach. W kontekście obróbki mechanicznej, taki wymiar jest zbyt mały, aby być przedmiotem obróbki w tym przypadku. Oprócz tego, otwory oznaczone jako Ø56 i Ø98 odnoszą się do zewnętrznych średnic, a nie do otworów, co oznacza, że nie mogą być traktowane jako obróbki otworów. W inżynierii mechanicznej bardzo istotne jest poprawne rozumienie oznaczeń wymiarowych na rysunkach technicznych. Często zdarza się, że osoby uczące się tego rzemiosła mylą różne wymiary i tolerancje, co prowadzi do błędnych decyzji w procesie produkcji. Odpowiednie rozróżnienie między otworami a średnicami zewnętrznymi jest kluczowe, aby uniknąć pomyłek, które mogą prowadzić do uszkodzeń elementów lub niesprawności całych zespołów. Na przykład, nieodpowiednie dopasowanie części może skutkować luzem, co wpływa na wydajność i bezpieczeństwo działania maszyn. Zrozumienie znaczenia tolerancji oraz podstawowych zasad wymiarowania jest niezbędne dla każdego inżyniera, co podkreśla znaczenie edukacji technicznej w tym zakresie.

Pytanie 31

Punkt odniesienia narzędzia na rysunku oznaczono numerem

A. 4

B. 3

C. 2

D. 1

Odpowiedź 3 jest poprawna, ponieważ punkt odniesienia narzędzia na rysunku rzeczywiście oznaczono numerem 3. W kontekście projektowania narzędzi, punkt odniesienia jest kluczowy dla właściwego zrozumienia i użytkowania wyrobu. Użycie punktu odniesienia w dokumentacji technicznej jest zgodne z normami ISO, które zalecają jednoznaczne oznaczanie elementów na schematach i rysunkach technicznych. Przykładowo, w praktyce inżynieryjnej, oznaczenie punktu odniesienia pozwala na łatwiejszą identyfikację i porównywanie z innymi komponentami. Gdy na rysunku znajdziemy punkt odniesienia, możemy właściwie określić jego położenie względem innych elementów, co jest niezbędne w procesie montażu oraz w późniejszym użytkowaniu narzędzi. Ponadto, stosowanie punktów odniesienia zgodnie z przyjętymi standardami ułatwia komunikację między projektantami, inżynierami a użytkownikami, minimalizując ryzyko błędów interpretacyjnych.

Pytanie 32

Zalecana prędkość skrawania dla obróbki stali nierdzewnej przy użyciu płytki wieloostrzowej wynosi v_c = 80 m/min. Jak powinien być zapisany poprawnie skonfigurowany blok programu sterującego dla tej prędkości?

A. G33 Z80 K6

B. G96 S80 M04 M08 F0.15

C. G95 S80 M03 M08 F0.25

D. G03 I5 K0 X80 Z10

Niestety, odpowiedzi, które wybrałeś, nie są najlepszymi opcjami do programowania CNC. Na przykład, G95 S80 M03 M08 F0.25 używa G95, a to jest posuw na obrót. Przy obróbce stali nierdzewnej lepiej zadziała G96, bo utrzymuje stałą prędkość skrawania. Wysoka prędkość w długim czasie może dać przegrzanie narzędzi – to nie jest najlepsze dla jakości. G03 I5 K0 X80 Z10 odnosi się do ruchu łuku, więc nie pasuje do skrawania, a G33 Z80 K6 to skrawanie gwintów, co też nie ma sensu w kontekście stali nierdzewnej i płytek wieloostrzowych. Czasem użytkownicy mylą różne komendy, co kończy się nieefektywnością i poważnymi uszkodzeniami. Ważne, żeby dobrze rozumieć, jakie komendy są odpowiednie w danej sytuacji, bo to klucz do sukcesu w obróbce CNC.

Pytanie 33

Jakie działanie wywołuje funkcja M05 w programie sterującym?

A. wstrzymanie obrotów

B. zakończenie działania programu

C. uruchomienie chłodziwa

D. uruchomienie obrotów w lewo

Zrozumienie funkcji M05 wymaga znajomości podstawowego kodowania w programach CNC oraz zasad działania tych maszyn. Niektóre odpowiedzi sugerują błędne funkcje, które mogą prowadzić do nieefektywnego lub niebezpiecznego użytkowania maszyny. Włączenie obrotów w lewo często jest postrzegane jako operacja, którą można wykonać w przypadku narzędzi frezarskich, jednak M05 nie jest przeznaczone do tego celu. Funkcja ta nie aktywuje również żadnych elementów chłodzących, co jest zarezerwowane dla innych poleceń, jak M08, które odpowiada za włączenie chłodziwa. Zakończenie programu jest realizowane przez polecenie M30, które nie tylko zatrzymuje program, ale również resetuje maszyny do stanu początkowego. Nie można mylić funkcji zatrzymania obrotów z zatrzymaniem całego cyklu roboczego. Zatrzymanie obrotów to bardziej precyzyjna kontrola nad narzędziem, która jest kluczowa dla bezpieczeństwa operatora oraz sprzętu. Błędne przekonania dotyczące działania M05 mogą wynikać z nieznajomości specyfiki programowania CNC, co może prowadzić do poważnych błędów operacyjnych.

Pytanie 34

Trzpień tokarski o stałej konstrukcji służy do stabilizowania oraz mocowania

A. odlewów opierających się na surowym otworze

B. wałów opierających się na nagwintowanej zewnętrznej powierzchni walcowej

C. wałów opierających się na zewnętrznej powierzchni walcowej

D. elementów obrabianych z odniesieniem do precyzyjnie obrobionego otworu

Jak mocować przedmioty na tokarkach za pomocą trzpienia tokarskiego stałego? To nie takie łatwe, bo trzeba znać różne metody i wybrać odpowiednią bazę obróbczej. Jak się źle wybierze sposób mocowania, na przykład bazując na zewnętrznej powierzchni walcowej, to można się narazić na błędy w obróbce. Powierzchnie walcowe często nie są wystarczająco stabilne, co może prowadzić do przesunięć podczas skrawania. Nie polecam też mocować na nagwintowanej powierzchni zewnętrznej, bo to jest kłopotliwe i zajmuje dodatkowy czas na ustawienie i sprawdzenie osiowości. Na pewno nie chcemy, żeby jakość powierzchni lub wymiarów naszych detali była gorsza. Bazowanie na nieobrobionym otworze też nie jest dobrym pomysłem, bo brakuje wtedy stabilności i precyzji. Dlatego przy wyborze metody mocowania na tokarkach, ważne jest, żeby stosować się do norm i standardów, bo one mogą znacząco zwiększyć jakość produkcji oraz zminimalizować ryzyko uszkodzeń narzędzi i obrabianych przedmiotów.

Pytanie 35

Rodzaj obróbki, w której element obrabiany pozostaje w spoczynku, a narzędzie wieloostrzowe wykonując ruch prostoliniowy usuwa cały nadmiar materiału podczas jednego przejścia, to

A. rozwiercanie

B. przeciąganie

C. gwintowanie

D. honowanie

Przeciąganie to proces obróbczy, w którym narzędzie wieloostrzowe porusza się wzdłuż nieruchomego przedmiotu obrabianego, zbierając naddatek materiału podczas jednego przejścia. Ta metoda jest szczególnie użyteczna w produkcji elementów o dużych wymaganiach co do dokładności wymiarowej oraz jakości powierzchni. Przeciąganie jest wykorzystywane głównie do obróbki otworów, rowków oraz kształtów o dużej długości i małej średnicy. Przykładem zastosowania może być obróbka wałów, w których istotne jest uzyskanie precyzyjnych tolerancji oraz gładkości powierzchni. W porównaniu do innych metod obróbczych, przeciąganie pozwala na uzyskanie lepszej struktury materiału dzięki odpowiedniemu doborowi narzędzi oraz parametrów obróbczych, co przekłada się na wydajność oraz jakość finalnego produktu. Dobrze zaplanowane procesy przeciągania powinny być zgodne z normami technologicznymi oraz standardami jakości, co świadczy o profesjonalnym podejściu do obróbki.

Pytanie 36

Przedstawionym na rysunku oprzyrządowaniemdo mocowania przedmiotów obrabianych jest

A. uchwyt samocentrujący.

B. trzpień tokarski.

C. tarcza tokarska.

D. uchwyt rewolwerowy.

Uchwyty samocentrujące to kluczowe elementy wyposażenia tokarek, umożliwiające precyzyjne mocowanie przedmiotów obrabianych. Na przedstawionym zdjęciu widoczny jest uchwyt, który dzięki swojej charakterystycznej budowie, z ruchomymi szczękami, automatycznie centrować obrabiany przedmiot. Tego rodzaju uchwyty są projektowane z myślą o zapewnieniu największej dokładności przy obróbce, co jest niezwykle istotne w przemyśle mechanicznym. W praktyce, uchwyty samocentrujące są szeroko stosowane w produkcji detali, gdzie wymagana jest wysoka powtarzalność i precyzja, na przykład w branży motoryzacyjnej czy lotniczej. Dzięki symetrycznemu ruchowi szczęk, możliwe jest szybkie i efektywne mocowanie różnorodnych kształtów, co obniża czas przestoju maszyny. Warto również zauważyć, że stosowanie uchwytów samocentrujących jest zgodne z najlepszymi praktykami branżowymi, które rekomendują ich wykorzystanie w przypadku obróbki detali o dużej precyzji.

Pytanie 37

Korzystając z tabeli zawierającej podstawowe wymiary gwintów, określ jaki posuw należy ustawić podczas toczenia gwintu M52.

A. 52 mm/obr

B. 48 mm/obr

C. 5 mm/obr

D. 4 mm/obr

Odpowiedź 5 mm/obr jest prawidłowa, ponieważ posuw podczas toczenia gwintu odnosi się do odległości, jaką narzędzie przesuwa się wzdłuż osi obrabianego elementu w trakcie jednego pełnego obrotu. Dla gwintu metrycznego M52 powszechnie stosowany standardowy skok wynosi 5 mm, co oznacza, że posuw musi wynosić 5 mm/obr. W praktyce, wybór odpowiedniego posuwu jest kluczowy, gdyż wpływa na jakość obróbki oraz wydajność produkcji. W przypadku gwintów metrycznych, jeżeli nie ma dodatkowych oznaczeń dotyczących skoku, standardowy posuw 5 mm/obr jest najczęściej akceptowany. W branży obróbczej stosowanie tabel z wymiarami gwintów oraz zrozumienie ich charakterystyk pozwala na precyzyjne dobieranie parametrów skrawania, co jest niezbędne do uzyskania wysokiej jakości detali. Sprawdzając karty danych lub normy, można zweryfikować, że dla M52 bez dodatkowego oznaczenia, posuw wynosi właśnie 5 mm/obr, co potwierdza tę odpowiedź jako poprawną.

Pytanie 38

Dokumentacja techniczna maszyny nie zawiera

A. rysunków operacyjnych

B. normatywów dotyczących remontów

C. widoku zewnętrznego urządzenia

D. wykazu części zamiennych

Dokumentacja techniczna obrabiarki nie zawiera rysunków operacyjnych, ponieważ są one najczęściej sporządzane w kontekście konkretnych procesów technologicznych i nie są ujęte w standardowej dokumentacji maszyny. Rysunki operacyjne przedstawiają szczegółowy przebieg operacji obróbczej oraz specyfikują narzędzia i parametry obróbcze, które powinny być dobrane w zależności od materiału obrabianego. W obrębie standardów ISO i norm branżowych dokumentacja techniczna powinna skupiać się na zasadniczych informacjach dotyczących funkcjonowania maszyny, jej budowy oraz konserwacji, a nie na szczegółowych rysunkach operacyjnych. Przykładem mogą być dokumenty takie jak instrukcje obsługi, które zawierają dane dotyczące parametrów technicznych maszyny, ale nie precyzują procesów obróbczych w formie rysunków. Zamiast tego, rysunki operacyjne są opracowywane przez technologów na etapie projektowania procesów produkcyjnych, co podkreśla ich charakter zależny od konkretnego zastosowania.

Pytanie 39

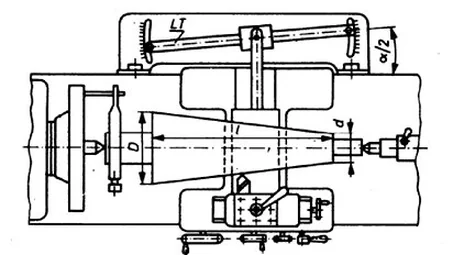

Na rysunku przedstawiono schemat operacji

A. toczenia stożków za pomocą liniału.

B. frezowania obwiedniowego.

C. szlifowania bezkłowego.

D. dłutowania rowków wielowypustu.

Odpowiedź "toczenia stożków za pomocą liniału" jest na pewno trafna. Schemat, który widzisz, pokazuje tokarkę, a liniał w tym kontekście jest używany do uzyskiwania stożkowych kształtów w obrabianych elementach. Toczenie stożków to istotna część obróbki skrawaniem. Ustawiony pod właściwym kątem liniał pozwala na dokładne formowanie tych kształtów. W praktyce, toczenie stożków wchodzi w grę podczas produkcji różnych elementów maszyn, jak na przykład wały czy stożki, które muszą być precyzyjnie dopasowane. W mechanice korzystanie z tokarek z liniałem to standard, bo to zapewnia jakość i precyzję obróbki. Dobrze przemyślane procesy toczenia pozwalają na optymalne wykorzystanie narzędzi i minimalizują błędy, co jest kluczowe dla efektywności kosztowej oraz jakości finalnego produktu.

Pytanie 40

Obróbka toczna zewnętrznej powierzchni walcowej tulei, przy bazowaniu na uprzednio wykonanym otworze, powinna być realizowana przy pomocy

A. tulei redukcyjnej

B. trzpienia tokarskiego

C. podtrzymki stałej

D. tarczy tokarskiej

Wybór niewłaściwego narzędzia do toczenia może prowadzić do wielu problemów technicznych, które obniżają jakość obrabianego detalu. Użycie tulei redukcyjnej, mimo że może być przydatne w niektórych zastosowaniach, nie jest optymalne w przypadku toczenia powierzchni walcowej zewnętrznej. Tuleja redukcyjna służy głównie do adaptacji średnicy narzędzi w uchwytach, a nie do stabilizacji obrabianego przedmiotu, co jest kluczowe podczas toczenia. Podtrzymka stała z kolei jest wykorzystywana do wspierania długich elementów, ale nie sprawdzi się w procesie toczenia walca, gdzie kluczowe jest zamocowanie w otworze. Użycie tarczy tokarskiej, która jest narzędziem przeznaczonym do toczenia powierzchni płaskich, również jest mylnym podejściem, ponieważ nie ma zastosowania w toczeniu powierzchni walcowych. Dobór narzędzi w obróbce skrawaniem musi być zgodny z zasadami technologii i praktyką inżynierską, aby uniknąć nie tylko błędów w obróbce, ale także uszkodzeń narzędzi. W kontekście obróbki skrawaniem, kluczowe jest zrozumienie, że każdy element ma swoją specyfikę i zastosowanie, co w praktyce oznacza, że nie można stosować zamienników bez pełnej analizy ich funkcjonalności.
