Pytanie 1

Wkładka topikowa bezpiecznika oznaczona symbolem gL służy do ochrony

A. urządzeń półprzewodnikowych przed przeciążeniami

B. przewodów przed przeciążeniami oraz zwarciami

C. silników przed przeciążeniami oraz zwarciami

D. urządzeń półprzewodnikowych przed zwarciami

Wkładka topikowa bezpiecznika oznaczona symbolem gL jest przeznaczona do zabezpieczania przewodów przed przeciążeniami i zwarciami. Oznaczenie gL wskazuje na to, że wkładki te są dostosowane do ochrony obwodów o charakterystyce A, co oznacza, że mogą one wyłączyć obwód w przypadku wystąpienia nadmiernego prądu, który może prowadzić do uszkodzenia instalacji elektrycznej. Przykładem zastosowania wkładek gL są instalacje oświetleniowe oraz obwody zasilające gniazdka, gdzie istnieje ryzyko przeciążenia spowodowanego podłączeniem wielu urządzeń. Takie bezpieczniki są zgodne z międzynarodowymi standardami IEC 60269, które określają wymagania dotyczące wkładek topikowych. Stosowanie wkładek gL w obwodach prądowych pozwala na skuteczną ochronę przed uszkodzeniami, co jest istotne zarówno z punktu widzenia bezpieczeństwa, jak i efektywności energetycznej instalacji.

Pytanie 2

Jakie jest minimalne napięcie znamionowe izolacji, jakie powinien posiadać przewód przeznaczony do instalacji trójfazowej 230/400 V, umieszczonej w rurkach stalowych?

A. 300/500 V

B. 450/750 V

C. 600/1000 V

D. 300/300 V

Odpowiedź 450/750 V jest poprawna, ponieważ wynika z norm dotyczących instalacji elektrycznych, które wskazują, że przewody stosowane w instalacjach trójfazowych muszą charakteryzować się odpowiednim napięciem znamionowym izolacji. W przypadku instalacji o napięciu nominalnym 230/400 V, zgodnie z normą PN-EN 60228, przewody powinny mieć minimum napięcie znamionowe izolacji 450/750 V. Praktyczne zastosowanie tej wartości zapewnia odpowiednią ochronę przed uszkodzeniami elektrycznymi oraz minimalizuje ryzyko porażenia prądem w przypadku zwarcia. Stosowanie przewodów o wyższej wartości znamionowej izolacji również spowalnia proces degradacji materiału w trudnych warunkach, takich jak wysokie temperatury czy obecność wilgoci. Przykładem mogą być instalacje w przemyśle, gdzie przewody często narażane są na działanie agresywnych substancji chemicznych. Dodatkowo, zastosowanie przewodów z wyższą wartością napięcia znamionowego jest zgodne z zasadami dobrych praktyk w projektowaniu i wykonawstwie instalacji elektrycznych, co przekłada się na bezpieczeństwo i niezawodność systemu energetycznego.

Pytanie 3

Jaki błąd został popełniony podczas pomiaru rezystancji izolacji instalacji elektrycznej, której schemat przedstawiono na rysunku?

A. Wyłącznik główny powinien być zamknięty.

B. Zabezpieczenie silnika powinno być otwarte.

C. Zabezpieczenie główne powinno być zamknięte.

D. Przewód ochronny powinien być odłączony.

Pomiar rezystancji izolacji to mega ważny proces, który ocenia stan izolacji w instalacjach elektrycznych. Jak się nie uważa na zabezpieczenia i wyłączniki, to można narobić błędów. Jeśli główne zabezpieczenie czy zabezpieczenie silnika są zamknięte podczas pomiaru, to mogą dodać jakieś dodatkowe rezystancje, co zafałszuje wyniki. Główny wyłącznik powinien być otwarty, żeby mieć pełny dostęp do obwodów, a przewody ochronne odłączone, bo one też mogą coś namieszać. Ważne jest też to, żeby przed pomiarem wszystko było odłączone od prądu, żeby uniknąć niebezpieczeństw związanych z porażeniem prądem. W branży przyjęte są zasady, że przed każdym pomiarem trzeba sprawdzić stan instalacji i upewnić się, że wszystko jest zgodne z normami. Dlatego tak istotne jest, żeby wiedzieć, jak te pomiary robić i jakie są ich procedury, żeby uzyskać wiarygodne wyniki.

Pytanie 4

Do czego służy złączka przedstawiona na ilustracji?

A. Do łączenia przewodów dowolnego typu.

B. Do wykonywania połączeń bez zdejmowania izolacji.

C. Do zaciskania końcówek tulejkowych na przewodach.

D. Do zdejmowania izolacji z przewodów dwużyłowych.

Wybór innej odpowiedzi może być spowodowany jakimś nieporozumieniem odnośnie funkcji złączek elektrycznych. Na przykład, mylenie łączenia bez zdejmowania izolacji to błąd, bo złączki WAGO wymagają, żeby izolacja była odpowiednio ścięta, żeby połączenie było pewne. Z kolei mówienie, że łączą przewody dowolnego typu jest trochę na wyrost, bo niektóre złączki są projektowane do konkretnych zastosowań. Poza tym, stosowanie ich do zaciskania końcówek tulejkowych to też nie najlepszy pomysł, bo WAGO do tego się nie nadają – mogą przez to wystąpić błędy w połączeniach i ryzyko awarii. No i sugerowanie, że złączka służy do zdejmowania izolacji z przewodów dwużyłowych, to chyba jakieś nieporozumienie, bo do tego trzeba użyć odpowiednich narzędzi, a nie złączek. Dlatego warto zrozumieć, jak te złączki działają w praktyce i jakie są podstawowe zasady ich stosowania w elektryce.

Pytanie 5

Jakiego łącznika używa się do zarządzania oświetleniem w klatce schodowej przy zastosowaniu automatu schodowego?

A. Schodowego

B. Hotelowego

C. Dzwonkowego

D. Krzyżowego

Odpowiedź 'dzwonkowy' jest poprawna, ponieważ w systemach oświetlenia klatki schodowej zastosowanie automatu schodowego wymaga łącznika, który umożliwia sterowanie oświetleniem w sposób wygodny i funkcjonalny. Łącznik dzwonkowy, w przeciwieństwie do innych typów łączników, takich jak krzyżowy czy hotelowy, jest zaprojektowany do pracy w obwodach, gdzie nie tylko jedno źródło światła jest sterowane z jednego miejsca. Dzięki temu, można w prosty sposób włączać i wyłączać światło z różnych lokalizacji. Przykładowo, w przypadku klatki schodowej, można zainstalować łącznik dzwonkowy na każdym piętrze, co pozwala na wygodne sterowanie oświetleniem bez potrzeby schodzenia na dół. Dodatkowo, zgodnie z normami PN-EN 60669-1, stosowanie odpowiednich łączników w takich miejscach jest kluczowe dla zapewnienia bezpieczeństwa oraz komfortu użytkowania. W przypadku automatu schodowego, który automatycznie wyłącza światło po pewnym czasie, łącznik dzwonkowy zapewnia efektywne i oszczędne rozwiązanie, idealne do podświetlania klatek schodowych i innych korytarzy.

Pytanie 6

Przewód pokazany na zdjęciu ma symbol literowy

A. YDYo

B. YDYp

C. YLYp

D. YnDYo

Odpowiedź YDYp jest poprawna, ponieważ oznaczenie to dokładnie opisuje charakterystykę przewodu, który możemy zaobserwować na zdjęciu. Litera 'Y' wskazuje na izolację wykonaną z polichlorku winylu (PVC), co jest powszechnie stosowane w przewodach elektrycznych dzięki swojej odporności na działanie chemikaliów i dobrej izolacyjności elektrycznej. Następnie litera 'D' informuje nas, że wewnątrz przewodu znajdują się żyły jednodrutowe, co jest istotne w kontekście zastosowania. Takie przewody są powszechnie stosowane w instalacjach elektrycznych, gdzie wymagana jest duża elastyczność i odporność na zginanie. Oznaczenie 'p' sugeruje, że przewód ma płaską konstrukcję, co może być korzystne przy instalacji w miejscach o ograniczonej przestrzeni. Zastosowanie przewodu YDYp możemy zaobserwować w domowych instalacjach elektrycznych, a także w różnych aplikacjach przemysłowych, gdzie wymagane są wysokie standardy bezpieczeństwa i niezawodności. Zgodność z normą PN-EN 50525-2-11 potwierdza wysoką jakość tego typu przewodów, czyniąc go odpowiednim wyborem w wielu zastosowaniach.

Pytanie 7

W oprawie oświetleniowej należy wymienić uszkodzony kondensator o danych 9 µF/230 VAC/50 Hz. Dobierz dwa kondensatory spośród dostępnych i określ sposób ich połączenia w celu wymiany uszkodzonego.

Dostępne kondensatory:
10 μF/100 VAC/50 Hz
18 μF/100 VAC/50 Hz
2,0 μF/230 VAC/50 Hz
4,0 μF/230 VAC/50 Hz
4,5 μF/230 VAC/50 Hz

A. 4,5 µF i połączyć równolegle.

B. 18 µF i połączyć szeregowo.

C. 4,5 µF i połączyć szeregowo.

D. 18 µF i połączyć równolegle.

Twoja odpowiedź jest poprawna, ponieważ połączenie równoległe dwóch kondensatorów o pojemności 4,5 µF tworzy łączną pojemność równą 9 µF, co jest dokładnie wymagane do zastąpienia uszkodzonego kondensatora. W praktyce, w przypadku układów elektrycznych, zachowanie odpowiedniej pojemności jest kluczowe dla stabilności działania urządzenia. Połączenie równoległe jest również zgodne z dobrymi praktykami projektowania układów elektronicznych, gdyż pozwala na zwiększenie pojemności, podczas gdy napięcie pracy kondensatorów musi być zgodne z wymaganiami sieci, w tym przypadku 230 VAC. Wybierając kondensatory, zwróć uwagę na ich maksymalne napięcie pracy oraz pojemność. Takie podejście zapewnia nie tylko bezpieczeństwo, ale także długotrwałe i niezawodne działanie zasilanych układów. Upewnij się, że nowo zastosowane kondensatory są odpowiednio zabezpieczone przed przeciążeniem, co może znacząco wpłynąć na ich żywotność.

Pytanie 8

Które parametry techniczne określają stycznik przedstawiony na rysunku?

A. D.

B. A.

C. C.

D. B.

Wybór niewłaściwej odpowiedzi może wynikać z kilku powszechnych nieporozumień dotyczących parametrów technicznych styczników. Niezrozumienie specyfikacji prądowych może prowadzić do błędnych wniosków o ich zastosowaniu. Na przykład, niektóre osoby mogą myśleć, że wyższy prąd znamionowy stycznika automatycznie przekłada się na jego lepszą jakość, co jest mylne. Ważne jest, aby zrozumieć, że dobór stycznika powinien uwzględniać zarówno prąd roboczy, jak i liczbę styków oraz ich konfigurację, co wpływa na funkcjonalność w danej aplikacji. Często błędem jest także ignorowanie liczby styków - styczniki z niewłaściwą liczbą styków mogą nie spełniać wymogów instalacji, co zagraża bezpieczeństwu. Dodatkowo, nieprzywiązanie wagi do norm przemysłowych, takich jak IEC 60947, może prowadzić do wyboru sprzętu, który nie jest zgodny z obowiązującymi standardami. W efekcie, błędna odpowiedź może wynikać z niekompletnej analizy danych lub pomylenia specyfikacji technicznych, co jest kluczowe dla prawidłowego funkcjonowania systemów elektrycznych.

Pytanie 9

Podłączenie odbiornika II klasy ochronności do gniazda z bolcem ochronnym skutkuje zadziałaniem wyłącznika różnicowoprądowego, natomiast podłączenie do innego gniazda w tym samym obwodzie nie wywołuje reakcji zabezpieczenia, a odbiornik działa normalnie. Jakiego rodzaju usterkę można stwierdzić w pierwszym gnieździe?

A. Uszkodzona izolacja przewodu fazowego

B. Odłączony przewód ochronny

C. Zamieniony przewód ochronny z neutralnym

D. Zamieniony przewód fazowy z neutralnym

Odpowiedź "Zamieniony przewód ochronny z neutralnym" jest prawidłowa, ponieważ w opisanej sytuacji, gdy odbiornik II klasy ochronności podłączony do gniazda ze stykiem ochronnym powoduje zadziałanie wyłącznika różnicowoprądowego, a w innym gniazdku na tym samym obwodzie odbiornik działa prawidłowo, wskazuje na problem z przewodami w pierwszym gnieździe. Zamiana przewodów ochronnego i neutralnego prowadzi do sytuacji, w której przewód neutralny, zamiast pełnić swoją rolę, staje się przewodem ochronnym. W rezultacie, w momencie, gdy odbiornik próbuje pobrać prąd, każdy potencjalny błąd może prowadzić do niebezpiecznego napięcia na obudowie urządzenia, co jest szczególnie niebezpieczne. Przepisy normy PN-IEC 60364 podkreślają znaczenie prawidłowego podłączenia przewodów ochronnych w celu zapewnienia bezpieczeństwa użytkowników. W praktyce, regularne przeglądy instalacji elektrycznych oraz stosowanie kolorów przewodów zgodnych z normami mogą zapobiec takim błędom. Zrozumienie funkcji każdego z przewodów oraz ich poprawne podłączenie jest kluczowe dla bezpieczeństwa i sprawności instalacji elektrycznej.

Pytanie 10

Który z łączników dysponuje komorami gaszeniowymi i ma zdolność do przerywania prądów zwarciowych?

A. Odłącznik

B. Stycznik

C. Wyłącznik

D. Rozłącznik

Wyłącznik to urządzenie elektroenergetyczne, które nie tylko przerywa obwód, ale także posiada komory gaszeniowe, co umożliwia mu skuteczne wyłączanie prądów zwarciowych. Komory te są kluczowe, ponieważ odpowiadają za stłumienie łuku elektrycznego, który powstaje podczas rozłączania obwodu w sytuacji zwarcia. Dzięki temu wyłączniki są w stanie szybko i bezpiecznie eliminować niebezpieczne prądy, co chroni urządzenia elektryczne oraz instalacje przed uszkodzeniami. Przykładami zastosowań wyłączników są systemy zabezpieczeń w elektrowniach, stacjach transformacyjnych oraz w instalacjach przemysłowych, gdzie niezawodność i bezpieczeństwo są kluczowe. W kontekście norm, wyłączniki powinny spełniać wymogi określone w normach IEC 60947 i PN-EN 60898, które regulują ich budowę oraz parametry pracy, co zapewnia ich wysoką jakość i efektywność działania.

Pytanie 11

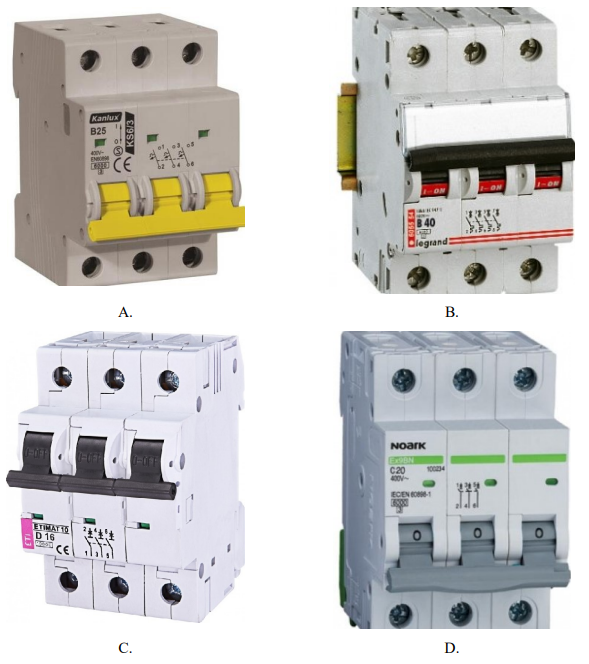

Który z przedstawionych wyłączników nie zapewni skutecznej ochrony przeciwporażeniowej w obwodzie zasilanym z sieci TN-S 230/400 V, w którym zmierzona wartość impedancji zwarcia L-PE wynosi 1 Ω?

A. C.

B. D.

C. B.

D. A.

Wyłącznik przedstawiony na obrazku C jest wyłącznikiem różnicowoprądowym, który działa na zasadzie monitorowania różnicy prądu pomiędzy przewodem fazowym a przewodem neutralnym. Jego głównym celem jest ochrona przed porażeniem elektrycznym, co odbywa się poprzez szybkie odłączenie obwodu w przypadku wykrycia różnicy w prądzie, która może wskazywać na upływność. Jednakże, w przypadku obwodów zasilanych z sieci TN-S, gdzie impedancja zwarcia L-PE wynosi 1 Ω, wyłącznik różnicowoprądowy nie jest wystarczający do ochrony przeciwporażeniowej. W sytuacji, gdy wystąpią zwarcia lub przeciążenia, wyłącznik ten nie będzie w stanie przerwać dużych prądów zwarciowych, co może prowadzić do poważnych uszkodzeń instalacji lub zagrożenia dla życia osób. Dlatego do ochrony w takich przypadkach zaleca się stosowanie wyłączników nadprądowych, które skutecznie odcinają obwód w momencie wykrycia zbyt dużego prądu.

Pytanie 12

Jaki jest minimalny dopuszczalny przekrój przewodów miedzianych stosowanych w budynkach jako wewnętrzne linie zasilające (WLZ)?

A. 16 mm2

B. 10 mm2

C. 6 mm2

D. 4 mm2

Wybór nieodpowiedniego przekroju przewodów miedzianych w instalacjach elektrycznych może prowadzić do poważnych problemów technicznych i bezpieczeństwa. W przypadku, gdy ktoś wybiera przekrój 6 mm2, może nie spełniać wymagań dotyczących obciążeń prądowych w instalacjach zasilających, co naraża na ryzyko przegrzania przewodów. Przewody o mniejszym przekroju, takie jak 4 mm2, mogą być stosowane w niezbyt obciążonych obwodach, ale w kontekście wewnętrznych linii zasilających, ich zastosowanie może być nieadekwatne, szczególnie w przypadku obciążenia większego niż nominalne. Również przekrój 16 mm2, mimo że wyższy, nie jest wymagany w standardowych warunkach domowych, co prowadzi do nieuzasadnionych kosztów instalacyjnych. Takie podejście może wynikać z błędnego założenia, że większy przekrój zawsze owocuje większym bezpieczeństwem, podczas gdy kluczowe jest dobranie odpowiedniego przekroju do konkretnego zastosowania i wymagań technicznych. W praktyce, wdrożenie norm i standardów, takich jak PN-IEC 60364, jest kluczowe dla zapewnienia efektywności i bezpieczeństwa instalacji elektrycznych.

Pytanie 13

Jakim elementem powinno się zabezpieczyć nakrętkę przed jej odkręceniem?

A. Tuleją redukcyjną

B. Tuleją kołnierzową

C. Podkładką sprężystą

D. Podkładką dystansową

Podkładka sprężysta jest kluczowym elementem w procesie zabezpieczania nakrętek przed odkręceniem, ponieważ jej konstrukcja została zaprojektowana w celu generowania siły, która przeciwdziała luzom mechanicznym. W praktyce, podkładki te wykorzystują swoją elastyczność, aby wypełnić mikrouszkodzenia na powierzchniach stykowych oraz dostarczyć dodatkowy opór przeciwko luźnieniu się połączenia w wyniku drgań, uderzeń czy zmian temperatury. Przykłady zastosowania obejmują szeroki zakres branż, od motoryzacji po budownictwo, gdzie mechanizmy narażone są na dynamiczne obciążenia. Zgodnie z normami ISO 7089 i ISO 7090, stosowanie podkładek sprężystych jest zalecane w połączeniach wymagających dużej niezawodności i trwałości, co czyni je istotnym elementem w projektowaniu konstrukcji. Dodatkowo, ich dostępność w różnych materiałach (np. stal nierdzewna, mosiądz) pozwala na dopasowanie do specyficznych warunków pracy, co zwiększa efektywność zabezpieczeń.

Pytanie 14

Który z łączników instalacyjnych przedstawionych na rysunkach należy zastosować w układzie realizującym sterowanie oświetleniem z dwóch miejsc?

A. B.

B. A.

C. D.

D. C.

Łącznik schodowy, który wybrałeś, jest kluczowym elementem w systemach oświetleniowych, umożliwiającym sterowanie z dwóch różnych miejsc, co jest niezwykle przydatne w wielu zastosowaniach, jak np. w długich korytarzach czy na schodach. Dzięki zastosowaniu tego typu łącznika można w wygodny sposób włączać i wyłączać światło, co zwiększa komfort użytkowników i bezpieczeństwo. Łączniki schodowe są również zgodne z obowiązującymi normami, które zalecają ich użycie w miejscach wymagających podwójnego sterowania. W praktyce, stosując łącznik schodowy, pamiętaj o odpowiednim okablowaniu oraz zastosowaniu odpowiednich zabezpieczeń, aby zapewnić długotrwałe i niezawodne działanie instalacji. Warto również zwrócić uwagę na jakość użytych materiałów oraz zgodność z dyrektywami Unii Europejskiej, które regulują kwestie bezpieczeństwa elektrycznego, co podkreśla znaczenie dobrych praktyk w branży.

Pytanie 15

Którym zestawem przyrządów pomiarowych można w przypadku braku watomierza wyznaczyć moc czynną pobieraną przez silnik elektryczny zasilany z instalacji jednofazowej?

Amperomierz Częstościomierz Waromierz	Amperomierz Częstościomierz Woltomierz	Omomierz Waromierz Woltomierz	Amperomierz Waromierz Woltomierz
A	B	C	D

A. D.

B. A.

C. C.

D. B.

Odpowiedź D jest prawidłowa, ponieważ zestaw przyrządów składający się z amperomierza i woltomierza jest wystarczający do pomiaru mocy czynnej silnika elektrycznego zasilanego z instalacji jednofazowej. W obwodach jednofazowych moc czynna obliczana jest na podstawie wzoru P = U * I * cos(φ), gdzie U to napięcie, I to natężenie prądu, a cos(φ) to współczynnik mocy. Amperomierz umożliwia pomiar natężenia prądu, natomiast woltomierz pozwala na pomiar napięcia. Znajomość wartości obu tych parametrów pozwala na obliczenie mocy czynnej silnika. Przykładowo, jeśli zmierzymy napięcie w obwodzie jako 230 V i natężenie prądu jako 10 A, a współczynnik mocy ustalimy na 0,8, moc czynna wyniesie P = 230 * 10 * 0,8 = 1840 W. Taka metoda jest zgodna z praktykami stosowanymi w elektrotechnice i jest szeroko akceptowana w branży.

Pytanie 16

Którego z elektronarzędzi należy użyć do wycinania bruzd pod przewody instalacji podtynkowej?

A. B.

B. A.

C. C.

D. D.

Frezerka do bruzd, czyli narzędzie oznaczone jako D, jest najbardziej odpowiednim elektronarzędziem do wycinania bruzd pod przewody instalacji podtynkowej. Dzięki swojej konstrukcji umożliwia precyzyjne cięcie w twardych materiałach, takich jak beton czy cegła, co jest kluczowe dla prawidłowego montażu instalacji elektrycznych. Narzędzie to posiada regulację głębokości cięcia, co pozwala na dostosowanie do różnych grubości przewodów oraz zapewnia estetyczne i schludne wykonanie rowków. W praktyce, operatorzy frezerek do bruzd często wykorzystują je do tworzenia kanałów, w których umieszczane są przewody, co pozwala na estetyczne ukrycie instalacji. Zgodnie z najlepszymi praktykami branżowymi, stosowanie tego narzędzia zapewnia nie tylko efektywność pracy, ale także bezpieczeństwo, eliminując ryzyko uszkodzenia instalacji oraz minimalizując ilość pyłów i odpadów materiałowych.

Pytanie 17

Do którego z rodzajów trzonków źródeł światła przeznaczona jest oprawka przedstawiona na ilustracji?

A. E27

B. MR11

C. GU10

D. G9

Oprawka E27, którą widzisz na obrazku, to jedna z tych, które najczęściej spotyka się w domach i różnych lokalach. Ten duży gwint E27 sprawia, że montaż żarówek jest prosty jak dwa razy dwa. A jakbyś pomyślał o różnych rodzajach żarówek, to znajdziesz tu sporo opcji, jak energooszczędne czy LED – każdy sobie coś dobrego wybierze. Te oprawki są chętnie używane w lampach sufitowych, kinkietach i takich wolnostojących lampach, które dodają trochę charakteru. Ich popularność wynika z tego, że są wszędzie dostępne i pasują do różnych projektów oświetleniowych. Jak wymieniasz źródło światła, E27 to świetny wybór, bo wpasujesz to właściwie wszędzie, dzięki standardowym wymiarom.

Pytanie 18

Narzędziem niezbędnym do wymiany łącznika pokazanego na zdjęciu jest wkrętak

A. płaski.

B. TROX

C. PH2

D. z bitem M8

Wybór odpowiedzi innej niż wkrętak płaski wskazuje na nieporozumienie dotyczące rodzaju narzędzi stosowanych w instalacjach elektrycznych. Odpowiedzi takie jak TROX, PH2 czy z bitem M8 nie są odpowiednie w kontekście typowego wyłącznika instalacyjnego z zaciskiem śrubowym. Wkrętak TROX, pomimo że jest narzędziem stosowanym w niektórych zastosowaniach, nie jest przeznaczony do standardowych wyłączników instalacyjnych. Z kolei końcówka PH2, będąca rodzajem wkrętaka krzyżowego, jest używana głównie do śrub z gniazdem krzyżowym, które są rzadziej spotykane w wyłącznikach instalacyjnych. Odpowiedź dotycząca bitu M8 odnosi się do zastosowania wkrętaków z końcówkami o dużych rozmiarach, co jest całkowicie nieodpowiednie w kontekście standardowych zacisków dostępnych w wyłącznikach elektrycznych. Te błędne odpowiedzi wskazują na powszechne nieporozumienia w zakresie narzędzi potrzebnych do wykonywania prac elektrycznych, gdzie kluczowa jest znajomość specyfiki zamocowań w różnych urządzeniach. Używanie niewłaściwych narzędzi nie tylko może prowadzić do uszkodzeń, ale też stwarza zagrożenie dla bezpieczeństwa, co jest nie do zaakceptowania w profesjonalnych pracach elektroinstalacyjnych. Zrozumienie tych różnic jest kluczowe dla skutecznego i bezpiecznego podejścia do pracy z instalacjami elektrycznymi.

Pytanie 19

Na której ilustracji przedstawiono symbol graficzny przewodu neutralnego?

A. Na ilustracji 1.

B. Na ilustracji 4.

C. Na ilustracji 2.

D. Na ilustracji 3.

Symbol graficzny przewodu neutralnego, oznaczony jako linia z kropką na końcu, jest kluczowym elementem w instalacjach elektrycznych. Na ilustracji 1 widzimy ten symbol, co potwierdza jego zgodność z międzynarodowymi standardami, takimi jak IEC 60446, które regulują oznaczanie przewodów i kolorów w systemach elektroenergetycznych. Przewód neutralny odgrywa ważną rolę w systemie elektrycznym, odpowiedzialny za zamknięcie obwodu i zapewnienie równowagi w instalacji. W praktyce, poprawne zidentyfikowanie przewodu neutralnego jest niezwykle istotne, aby uniknąć błędów w podłączaniu urządzeń oraz zapewnić bezpieczeństwo użytkowników. Wiedza o tym, jak rozpoznać symbol przewodu neutralnego, wspiera właściwe wykonywanie instalacji elektrycznych i konserwacji, co jest zgodne z najlepszymi praktykami branżowymi. Dodatkowo, zrozumienie ról poszczególnych przewodów w obwodzie elektrycznym, takich jak przewód fazowy oraz przewód ochronny, przyczynia się do tworzenia bezpiecznych i efektywnych instalacji.

Pytanie 20

Jaką wartość maksymalnej dopuszczalnej impedancji pętli zwarcia należy zastosować w trójfazowym obwodzie elektrycznym o napięciu znamionowym 230/400 V, aby ochrona przeciwporażeniowa była skuteczna w przypadku uszkodzenia izolacji, przy założeniu, że wyłączenie zasilania będzie realizowane przez instalacyjny wyłącznik nadprądowy C20?

A. 3,83 Ω

B. 2,00 Ω

C. 2,30 Ω

D. 1,15 Ω

Przy ocenie maksymalnej dopuszczalnej wartości impedancji pętli zwarcia, istotne jest zrozumienie, że wartości takie jak 2,00 Ω, 3,83 Ω czy 2,30 Ω są niewłaściwe i mogą prowadzić do niebezpiecznych sytuacji. Impedancja pętli zwarcia jest kluczowym parametrem dla zadziałania wyłączników nadprądowych w przypadku zwarcia. Wyłącznik C20 działa na zasadzie detekcji nadmiernego prądu, a jego skuteczność jest w dużej mierze uzależniona od wartości impedancji pętli. Przy zbyt wysokiej impedancji, czas wyłączenia może się wydłużyć, co stwarza ryzyko porażenia prądem. Wartości takie jak 2,00 Ω czy 3,83 Ω nie spełniają wymagań dla bezpiecznych instalacji, które powinny być projektowane zgodnie z normami oraz zaleceniami branżowymi. Typowe błędy myślowe, które mogą prowadzić do wyboru nieprawidłowych wartości, obejmują niepełne zrozumienie zasad działania wyłączników oraz ich czasów reakcji w różnych warunkach obciążeniowych. Wartości impedancji pętli zwarcia muszą być starannie obliczane i regularnie sprawdzane w praktyce, aby uniknąć zagrożeń związanych z porażeniem prądem oraz uszkodzeniami instalacji elektrycznych. Zastosowanie niewłaściwych wartości impedancji może prowadzić do długotrwałych kompromisów w zakresie bezpieczeństwa elektrycznego.

Pytanie 21

Który typ silnika elektrycznego najczęściej stosuje się w urządzeniach gospodarstwa domowego?

A. Silnik liniowy

B. Silnik synchroniczny trójfazowy

C. Silnik indukcyjny jednofazowy

D. Silnik krokowy

Silniki indukcyjne jednofazowe są najczęściej stosowane w urządzeniach gospodarstwa domowego ze względu na ich prostotę konstrukcji, niezawodność oraz stosunkowo niskie koszty produkcji. Jednofazowe silniki indukcyjne działają w oparciu o zasadę indukcji elektromagnetycznej, gdzie prąd zmienny przepływający przez uzwojenie stojana wytwarza pole magnetyczne, które indukuje prąd w wirniku. To z kolei generuje siłę napędową, która wprawia wirnik w ruch obrotowy. Tego typu silniki są powszechnie stosowane w urządzeniach takich jak pralki, lodówki, wentylatory czy miksery. Ich zaletą jest brak szczotek komutatora, co eliminuje problem iskrzenia i konieczność częstej konserwacji. Dzięki swojej prostocie, silniki te charakteryzują się długą żywotnością i są odporne na przeciążenia. Ponadto są stosunkowo ciche i energooszczędne, co czyni je idealnym wyborem do zastosowań domowych. Standardy przemysłowe i dobre praktyki również preferują użycie jednofazowych silników indukcyjnych w kontekście urządzeń gospodarstwa domowego, podkreślając ich efektywność i trwałość.

Pytanie 22

Który z wymienionych zestawów narzędzi jest konieczny do realizacji połączeń przewodów typu DY w instalacji elektrycznej, w puszkach rozgałęźnych, przy użyciu złączek śrubowych?

A. Zestaw wkrętaków, szczypce czołowe, prasa ręczna

B. Szczypce długie, nóż monterski, szczypce czołowe

C. Nóż monterski, szczypce boczne, szczypce monterskie

D. Nóż monterski, szczypce boczne, zestaw wkrętaków

Odpowiedź 'Nóż monterski, szczypce boczne, komplet wkrętaków' jest prawidłowa, ponieważ te narzędzia są kluczowe do wykonywania połączeń przewodów typu DY w instalacjach elektrycznych. Nóż monterski umożliwia precyzyjne ścięcie izolacji z przewodów, co jest niezbędne do ich prawidłowego połączenia. Szczypce boczne są używane do cięcia przewodów oraz wyginania ich końcówek, co jest istotne przy montażu w puszkach rozgałęźnych. Komplet wkrętaków, który zawiera wkrętaki o różnych rozmiarach i typach, jest niezbędny do mocowania złączek śrubowych, co zapewnia solidne i trwałe połączenie. Zgodnie z normami branżowymi, stosowanie odpowiednich narzędzi wpływa na bezpieczeństwo instalacji oraz jej zgodność z obowiązującymi przepisami. Przykładowo, źle przeprowadzone połączenia mogą prowadzić do zwarć, co może zagrażać bezpieczeństwu użytkowników. Dlatego znajomość i umiejętność użycia odpowiednich narzędzi jest niezbędna w pracy każdego elektryka.

Pytanie 23

Na którym rysunku przedstawiono szybkozłączkę do puszek instalacyjnych?

A. C.

B. D.

C. A.

D. B.

Wybór odpowiedzi, która nie jest oznaczona literą D, prowadzi do nieporozumienia dotyczącego funkcji oraz zastosowania szybkozłączek w instalacjach elektrycznych. Elementy, które nie spełniają charakterystycznych cech szybkozłączek, jak brak żółtych dźwigni czy przezroczystej obudowy, mogą być mylone z innymi komponentami, co jest typowym błędem w analizie wizualnej. Wiele osób często myli szybkozłączki z innymi rodzajami złącz, takimi jak tradycyjne złącza śrubowe czy lutowane, które wymagają użycia narzędzi oraz bardziej czasochłonnych technik montażowych. Przy wyborze odpowiednich elementów do instalacji istotne jest zrozumienie ich przeznaczenia oraz właściwości, co jest kluczowe w kontekście zapewnienia bezpieczeństwa i zgodności z normami. Instalacje elektryczne muszą być projektowane zgodnie z zasadami określonymi w normach, takich jak PN-EN 60364, które wskazują na konieczność stosowania odpowiednich komponentów w celu minimalizacji ryzyka uszkodzeń czy awarii. Dlatego istotne jest, aby podczas pracy z instalacjami elektrycznymi mieć na uwadze nie tylko estetykę, ale przede wszystkim funkcjonalność i bezpieczeństwo, co jest podkreślane w najlepszych praktykach branżowych.

Pytanie 24

Który z łączników elektrycznych stosowanych do zarządzania oświetleniem w instalacjach budowlanych dysponuje czterema oddzielnymi zaciskami przyłączeniowymi oraz jednym klawiszem do sterowania?

A. Jednobiegunowy

B. Świecznikowy

C. Schodowy

D. Krzyżowy

Odpowiedzi schodowy, jednobiegunowy i świecznikowy to różne rodzaje łączników, a każdy z nich ma swoje konkretne zastosowanie. Łącznik schodowy, który często widzimy przy schodach, działa tylko z dwóch punktów i ma tylko dwa zaciski. To oznacza, że nie nadaje się do bardziej rozbudowanych układów, gdzie musimy sterować światłem z kilku miejsc. Z kolei jednobiegunowy łącznik jest jeszcze bardziej ograniczony, bo działa tylko w jednym miejscu. A łącznik świecznikowy, jak sama nazwa wskazuje, jest do obsługi jednego obwodu, więc też nie spełnia wymagań do sterowania z wielu lokalizacji. Takie myślenie, że każdy łącznik sprawdzi się wszędzie, to błąd, bo wymogi instalacyjne bywają różne. Dlatego warto wybierać łączniki zgodnie z ich przeznaczeniem oraz zasadami budowlanymi, żeby wszystko działało sprawnie i bezpiecznie, co jest ważne dla komfortu użytkowania.

Pytanie 25

Który element stosowany w instalacjach sterowania oświetleniem przedstawiono na ilustracji?

A. Przekaźnik bistabilny.

B. Ściemniacz oświetlenia.

C. Automat zmierzchowy.

D. Czujnik ruchu.

Automat zmierzchowy to urządzenie, które automatycznie zarządza oświetleniem, dostosowując je do zmieniających się warunków świetlnych w otoczeniu. Na ilustracji przedstawiono model AZH-S, który jest typowym przykładem automatu zmierzchowego. Działa on na zasadzie pomiaru natężenia światła, co pozwala na włączenie oświetlenia po zachodzie słońca, a wyłączenie go w ciągu dnia. To rozwiązanie jest szczególnie przydatne w miejscach, gdzie oświetlenie jest potrzebne tylko w nocy, takich jak ogrody, podjazdy czy parkingi. Dzięki zastosowaniu automatu zmierzchowego można znacząco zmniejszyć zużycie energii, co jest zgodne z zasadami zrównoważonego rozwoju i oszczędności energii. W praktyce, urządzenia te są łatwe do zainstalowania i oferują wiele możliwości konfiguracji, co pozwala na ich dostosowanie do indywidualnych potrzeb użytkowników. Warto również zaznaczyć, że automaty zmierzchowe są zgodne z normami EN 60598-2-1, które dotyczą bezpieczeństwa i wydajności oświetlenia.

Pytanie 26

Jaką kategorię urządzeń elektrycznych reprezentują przekładniki prądowe?

A. Do indukcyjnych sprzęgieł dwukierunkowych

B. Do wzmacniaczy maszynowych

C. Do prądnic tachometrycznych

D. Do transformatorów

Przekładniki prądowe są urządzeniami elektrycznymi, które zaliczają się do kategorii transformatorów. Ich podstawową funkcją jest pomiar prądu elektrycznego poprzez jego przekształcenie na mniejszy, proporcjonalny prąd, co pozwala na łatwiejsze i bezpieczniejsze wykonanie pomiarów oraz ochronę obwodów. Przekładniki prądowe są szeroko stosowane w systemach elektroenergetycznych, a ich zastosowanie jest kluczowe dla zapewnienia precyzyjnych odczytów w urządzeniach takich jak liczniki energii, systemy zabezpieczeń oraz różnego rodzaju apparatura kontrolno-pomiarowa. Standard IEC 61869 określa wymagania dotyczące budowy i testowania przekładników prądowych, co zapewnia ich wysoką jakość oraz niezawodność w eksploatacji. Umożliwiają one również zdalny monitoring, co zwiększa efektywność zarządzania infrastrukturą energetyczną, a ich poprawne zastosowanie ma istotne znaczenie dla bezpieczeństwa instalacji oraz optymalizacji kosztów eksploatacji.

Pytanie 27

Na którym rysunku przedstawiono żarówkę z trzonkiem GU10?

A. C.

B. A.

C. D.

D. B.

Żarówka z trzonkiem GU10 jest popularnym rozwiązaniem w oświetleniu, szczególnie w zastosowaniach domowych i komercyjnych. Trzonek GU10 ma charakterystyczne bolce, które umożliwiają łatwe i szybkie mocowanie żarówki w oprawie. W przypadku żarówki oznaczonej jako B na zdjęciu, widoczny jest podwójny bolec, co jednoznacznie wskazuje na typ GU10. Tego rodzaju żarówki są często stosowane w reflektorach sufitowych oraz oświetleniu akcentującym, co czyni je idealnym wyborem do różnych aranżacji wnętrz. Warto również zauważyć, że żarówki GU10 dostępne są w różnych wersjach, zarówno LED, jak i halogenowych, co daje większą elastyczność w doborze źródła światła odpowiedniego do danej przestrzeni. W kontekście dobrych praktyk, należy zawsze upewnić się, że dobieramy właściwe źródło światła do odpowiedniej oprawy, aby zapewnić optymalne warunki oświetleniowe oraz minimalizować ryzyko uszkodzenia sprzętu.

Pytanie 28

Którą z wymienionych funkcji posiada przyrząd przedstawiony na ilustracji?

A. Badanie kolejności faz.

B. Sprawdzanie wyłączników różnicowoprądowych.

C. Lokalizacja przewodów pod tynkiem.

D. Pomiar rezystancji uziemienia.

Tester wyłączników różnicowoprądowych, który widzisz na ilustracji, odgrywa kluczową rolę w zapewnieniu bezpieczeństwa w instalacjach elektrycznych. Jego główną funkcją jest sprawdzanie poprawności działania wyłączników różnicowoprądowych. Te urządzenia zabezpieczające mają na celu ochronę ludzi przed porażeniem prądem elektrycznym, wykrywając nieprawidłowości w przepływie prądu. Tester symuluje różne warunki, takie jak prąd upływowy, co pozwala na weryfikację, czy wyłącznik prawidłowo zareaguje na zagrożenie. W praktyce, regularne testowanie wyłączników różnicowoprądowych jest zalecane zgodnie z normami PN-EN 61010-1 i PN-EN 60947-2, co pomaga w utrzymaniu wysokiego poziomu bezpieczeństwa elektrycznego w budynkach. Warto również pamiętać, że nieprzeprowadzanie takich testów może prowadzić do niebezpiecznych sytuacji, w których uszkodzone lub wadliwe wyłączniki nie zadziałają w przypadku awarii, co stwarza ryzyko porażenia prądem lub pożaru.

Pytanie 29

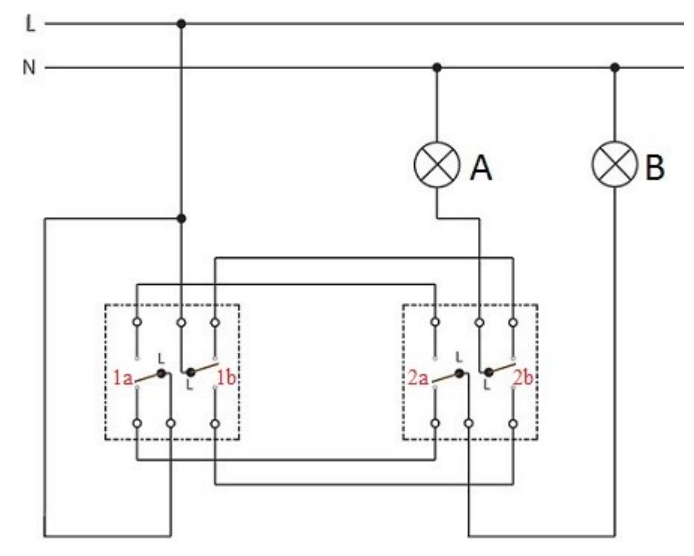

W jaki sposób odbywa się sterowanie oświetleniem w układzie wykonanym według schematu montażowego przedstawionego na rysunku?

A. Klawisze 1a i 2a sterują żarówką A, a klawisze 1b i 2b sterują żarówką B

B. Klawisze 1a i 1b sterują żarówką A, a klawisze 2a i 2b sterują żarówką B

C. Klawisze 1a i 2a sterują żarówką B, a klawisze 1b i 2b sterują żarówką A

D. Klawisze 1a i 1b sterują żarówką B, a klawisze 2a i 2b sterują żarówką A

Wiele osób ma trudności ze zrozumieniem działania układów schodowych, co prowadzi do błędnych wniosków dotyczących ich funkcjonalności. W przypadku odpowiedzi wskazujących, że klawisze 1a i 1b sterują żarówką B, a klawisze 2a i 2b żarówką A, należy zwrócić uwagę na fakt, że nie jest to zgodne z zasadą działania układu schodowego. Klawisze w takim układzie są połączone w sposób, który pozwala na kontrolowanie jednej żarówki z dwóch różnych lokalizacji, a nie na podział sterowania między różnymi żarówkami w sposób zasugerowany w tych odpowiedziach. Typowym błędem jest mylenie funkcji klawiszy w kontekście ich połączenia oraz nieznajomość zasad działania obwodów elektrycznych, co prowadzi do błędnego przyporządkowania klawiszy i żarówek. Układ schodowy opiera się na zasadzie, że każda para klawiszy działa niezależnie, ale zawsze w odniesieniu do tej samej żarówki. W konsekwencji, brak zrozumienia tego mechanizmu może prowadzić do nieprawidłowego podłączenia i w efekcie do nieefektywnego działania systemu oświetleniowego. Zrozumienie działania układów schodowych jest kluczowe w praktyce elektrycznej, zwłaszcza przy projektowaniu układów oświetleniowych w obiektach mieszkalnych oraz komercyjnych.

Pytanie 30

Miernikiem, którego przełącznik zakresów przedstawiono na rysunku, nie można zmierzyć

A. impedancji pętli zwarcia.

B. parametrów wyłączników RCD.

C. rezystancji izolacji.

D. ciągłości połączeń.

Poprawna odpowiedź to rezystancja izolacji, ponieważ miernik przedstawiony na rysunku nie posiada zakresu do jej pomiaru. Rezystancja izolacji jest kluczowym parametrem, który pozwala ocenić jakość izolacji przewodów i urządzeń elektrycznych. W praktyce, pomiar ten jest realizowany za pomocą specjalistycznych mierników, które generują napięcia o wysokiej wartości, co umożliwia dokładne zbadanie stanu izolacji. Wartości rezystancji izolacji powinny być zgodne z normami, takimi jak PN-EN 60204-1, które określają minimalne wymagania dla sprzętu elektrycznego stosowanego w maszynach. Regularne pomiary rezystancji izolacji są istotne dla zapewnienia bezpieczeństwa użytkowników oraz zapobiegania potencjalnym zagrożeniom, takim jak porażenie prądem czy zwarcia. Dlatego kluczowe jest posiadanie odpowiedniego wyposażenia, które pozwoli na przeprowadzenie tych pomiarów.

Pytanie 31

Który z przedstawionych na rysunkach przewodów należy użyć do montażu obwodów zasilających jednofazowej instalacji elektrycznej w układzie TN-S?

A. C.

B. B.

C. D.

D. A.

Odpowiedź C jest poprawna, ponieważ przewód, który przedstawia, spełnia wymogi dotyczące kolorów przewodów w instalacjach elektrycznych w układzie TN-S. Zgodnie z normą PN-HD 308 S2:2009, kolor brązowy jest przeznaczony dla przewodów fazowych (L), kolor niebieski dla przewodów neutralnych (N), a kolor żółto-zielony dla przewodów ochronnych (PE). Przewody te są stosowane w systemach zasilania jednofazowego, co jest istotne dla zapewnienia bezpieczeństwa użytkowania i poprawności działania instalacji. W kontekście praktycznym, użycie przewodu zgodnego z tymi normami pozwala na uniknięcie błędów przy podłączaniu urządzeń elektrycznych, co może prowadzić do uszkodzeń sprzętu lub zagrożenia dla życia i zdrowia użytkowników. W przemyśle elektrycznym znajomość i stosowanie tych standardów jest kluczowe dla zapewnienia zgodności z przepisami oraz dla bezpieczeństwa instalacji.

Pytanie 32

Jakie urządzenie jest używane do pomiaru rezystancji izolacyjnej przewodu?

A. miernik obwodu zwarcia

B. miernik indukcyjny uziemień

C. megaomomierz

D. omomierz

Induktorowy miernik uziemień, omomierz i miernik pętli zwarcia to różne narzędzia do pomiarów, ale nie nadają się do sprawdzania rezystancji izolacji. Induktorowy miernik uziemień pomaga ocenić jakość uziemienia w elektryce, ale nie nadaje się do badania przewodów. Mierzy indukcyjność, a to nie jest przydatne, gdy chodzi o stan izolacji. Omomierz, chociaż mierzy rezystancję, działa na niskim napięciu, więc może nie wyłapać problemów z izolacją, które widać tylko przy wyższym napięciu. Miernik pętli zwarcia jest używany do analizy impedancji pętli zwarcia i nie ma zastosowania w testach izolacji. Czasem ludzie myślą, że każdy miernik rezystancji może zastąpić megaomomierz, ale to prowadzi do błędnych wniosków. Właściwe ocenienie rezystancji izolacji jest kluczowe, żeby zapewnić bezpieczeństwo instalacji elektrycznych, więc stosowanie odpowiednich narzędzi jest naprawdę ważne.

Pytanie 33

Na którym rysunku przedstawiono prawidłowy sposób wykorzystania zacisku śrubowego?

A. C.

B. B.

C. A.

D. D.

Rysunek A przedstawia prawidłowy sposób wykorzystania zacisku śrubowego, co jest kluczowe dla zapewnienia stabilności i bezpieczeństwa połączenia. W tej konfiguracji śruba jest odpowiednio dokręcona do elementu, co pozwala na zminimalizowanie luzów oraz zwiększa trwałość połączenia. Zaciski śrubowe są powszechnie stosowane w przemyśle i rzemiośle do łączenia różnych elementów, takich jak deski w meblarstwie czy elementy metalowe w konstrukcjach. Przy prawidłowym użyciu, zaciski te mogą wytrzymać znaczne obciążenia, co czyni je niezastąpionymi w wielu zastosowaniach. Ważne jest również, aby podczas dokręcania śruby zachować odpowiedni moment obrotowy, aby nie uszkodzić materiału. Dobre praktyki obejmują również regularne sprawdzanie stanu zacisków oraz ich ponowne dokręcanie w miarę potrzeb, co zapewnia długotrwałe i niezawodne użytkowanie.

Pytanie 34

Z instrukcji obsługi przedstawionego na rysunku miernika wynika, że przed pomiarem rezystancji należy wyzerować omomierz. W tym celu należy przełącznikiem funkcji wybrać pomiar rezystancji i ustawić wskazówkę na 0 Ω przy pomocy pokrętła oznaczonego cyfrą

A. 1 przy odłączonych przewodach pomiarowych.

B. 2 przy zwartych przewodach pomiarowych.

C. 2 przy odłączonych przewodach pomiarowych.

D. 1 przy zwartych przewodach pomiarowych.

Poprawna odpowiedź to 2 przy zwartych przewodach pomiarowych. Aby uzyskać dokładny pomiar rezystancji, konieczne jest wyzerowanie omomierza przed przystąpieniem do pomiarów. W tym celu należy ustawić przewody pomiarowe w pozycji zwartej, co eliminuje wpływ ich własnej oporności na pomiar. Użycie pokrętła oznaczonego cyfrą 2 w tej konfiguracji pozwala na precyzyjne ustawienie wskazówki miernika na zerową wartość. W praktyce, przed każdym pomiarem rezystancji, zaleca się przeprowadzanie tego kroku, aby zapewnić rzetelność wyników. W branży elektrycznej i elektronicznej, zgodnie z najlepszymi praktykami, takie działanie minimalizuje błędy pomiarowe i zwiększa dokładność urządzeń pomiarowych. Dokładne wyzerowanie omomierza jest kluczowe, zwłaszcza w aplikacjach wymagających dużej precyzji, jak pomiary w obwodach elektronicznych czy analiza materiałów. Warto również pamiętać, że nieprawidłowe przeprowadzenie tego procesu może prowadzić do błędnych wniosków i dalszych problemów w analizie diagnostycznej.

Pytanie 35

Przedstawiona na rysunku puszka rozgałęźna przeznaczona jestdo instalacji elektrycznej natynkowejprowadzonej przewodami

A. w rurach winidurowych karbowanych.

B. na uchwytach.

C. w listwach elektroinstalacyjnych.

D. na izolatorach.

Odpowiedzi "na izolatorach", "w rurach winidurowych karbowanych" oraz "w listwach elektroinstalacyjnych" nie są odpowiednie w kontekście instalacji elektrycznych natynkowych. Izolatory, stosowane głównie w instalacjach napowietrznych, są zaprojektowane w celu podtrzymywania przewodów w powietrzu, co nie ma zastosowania do instalacji natynkowych. Z kolei rury winidurowe karbowane są używane do ochrony przewodów w instalacjach podtynkowych, a ich zastosowanie w instalacjach natynkowych jest niepraktyczne i niezgodne z normami. Takie rury mogą być stosowane w warunkach, które wymagają dodatkowej ochrony, ale w natynkowych instalacjach elektrycznych przewody powinny być widoczne i dostępne. Listwy elektroinstalacyjne z kolei służą do estetycznego ukrywania przewodów na ścianach i nie są przeznaczone do montażu puszek rozgałęźnych. Typowe błędy myślowe prowadzące do takich niepoprawnych wniosków często dotyczą braku zrozumienia zasadności zastosowania odpowiednich elementów w kontekście specyfiki instalacji elektrycznych. Ważne jest, aby przy projektowaniu instalacji elektrycznych kierować się normami oraz dobrymi praktykami branżowymi, co zapewni bezpieczeństwo i funkcjonalność systemu.

Pytanie 36

Którym symbolem graficznym oznacza się na planie instalacji elektrycznej sposób prowadzenia przewodów przedstawiony na zdjęciu?

A. B.

B. C.

C. A.

D. D.

Wybór niewłaściwego symbolu może wynikać z nieporozumienia dotyczącego reprezentacji przewodów na planach elektrycznych. Odpowiedzi, które nie są zgodne z symbolem B, mogą sugerować inne metody prowadzenia przewodów, takie jak ich prowadzenie w kanalikach, wzdłuż ścian lub w inny sposób, co jest mylące. W branży elektrycznej istotne jest, aby wiedzieć, że różne symbole graficzne reprezentują różne techniki instalacyjne, a ich zrozumienie jest kluczowe dla bezpieczeństwa i zgodności z przepisami. Może się zdarzyć, że symbol A przedstawia przewody prowadzone w sposób otwarty, co nie odpowiada sytuacji przedstawionej na zdjęciu. Z kolei symbole C i D mogą odnosić się do innych systemów łączenia przewodów, co prowadzi do błędnych wniosków w kontekście konkretnej instalacji elektrycznej. Kluczowe jest, aby zwracać uwagę na szczegóły w przedstawionych schematach, aby uniknąć typowych błędów związanych z interpretacją symboli. Niezrozumienie tych różnic może prowadzić do niewłaściwego zaprojektowania instalacji, co może skutkować poważnymi problemami, takimi jak przeciążenie przewodów czy uszkodzenia instalacji. Dlatego istotne jest, aby każdy specjalista miał solidne podstawy w zakresie symboliki elektrycznej oraz praktycznych aspektów instalacji elektrycznych.

Pytanie 37

Stosując kryterium obciążalności prądowej, dobierz na podstawie tabeli minimalny przekrój przewodu do zasilenia grzejnika elektrycznego o danych: P_N = 4,6 kW, U_N = 230 V.

S, mm²	1,0	1,5	2,5	4,0	6,0
I_dd, A	15	19	24	32	42

A. 6,0 mm2

B. 4,0 mm2

C. 2,5 mm2

D. 1,5 mm2

Wybór nieodpowiedniego przekroju przewodu, szczególnie mniejszych wartości, może prowadzić do niebezpieczeństw, jak przegrzewanie lub pożar. Odpowiedzi 1,5 mm², 4,0 mm² i 6,0 mm² na pierwszy rzut oka mogą wydawać się w porządku, ale każda z nich ma swoje minusy. Przekrój 1,5 mm² nie jest wystarczający, bo zwykle udźwignie tylko 16 A, a potrzebujemy 20 A dla grzejnika 4,6 kW. Taki przewód mógłby się przegrzewać, co w najgorszym przypadku doprowadzi do uszkodzenia i ryzyka pożaru. Z kolei 4,0 mm² może generować zbędne koszty i może nie być idealnie dopasowany do istniejącej instalacji, a 6,0 mm², no cóż, to już za dużo, nie jest to ekonomiczne dla zwykłych grzejników o tej mocy. Ważne, aby przy wyborze przewodów kierować się nie tylko mocą, ale też normami i tabelami obciążalności. Ignorowanie tych zasad może nam przynieść problemy w przyszłości.

Pytanie 38

Którą lampę przedstawiono na rysunku?

A. Rtęciową.

B. Sodową.

C. Ledową.

D. Żarową.

Odpowiedź "Ledową" jest poprawna, ponieważ na zdjęciu widoczna jest lampa LED, która charakteryzuje się wieloma małymi diodami emitującymi światło. W przeciwieństwie do lamp żarowych, które mają jedno większe źródło światła, lampy LED oferują szereg zalet. Przykładowo, ich wydajność energetyczna jest znacznie wyższa, co prowadzi do oszczędności energii i dłuższej żywotności. W praktycznym zastosowaniu oznacza to, że lampy LED mogą być wykorzystywane w różnych kontekstach, jak oświetlenie wnętrz, iluminacje zewnętrzne, a także w instalacjach przemysłowych. Zgodnie z normami branżowymi, lampy LED nie emitują promieniowania UV, co czyni je bezpiecznymi w zastosowaniach, gdzie istotna jest ochrona przed szkodliwym wpływem światła. Warto również dodać, że technologia LED jest zgodna z trendami zrównoważonego rozwoju, co czyni je preferowanym wyborem w nowoczesnych budynkach.

Pytanie 39

Po zmianie przyłączenia elektrycznego w budynku zauważono, że trójfazowy silnik napędzający hydrofor kręci się w kierunku przeciwnym niż przed wymianą przyłącza. Co jest przyczyną takiego działania silnika?

A. brak podłączenia dwóch faz

B. brak podłączenia jednej fazy

C. zamiana jednej fazy z przewodem neutralnym

D. zamiana miejscami dwóch faz

Niepodłączenie dwóch faz, niepodłączenie jednej fazy oraz zamiana jednej fazy z przewodem neutralnym to błędne koncepcje wynikające z niepełnego zrozumienia zasad działania silników elektrycznych i trójfazowych układów zasilania. W przypadku niepodłączenia dwóch faz, silnik nie mógłby w ogóle pracować, ponieważ potrzebne są co najmniej trzy fazy do wygenerowania wirującego pola magnetycznego. Silniki asynchroniczne nie mogą działać na zasilaniu jednofazowym, ponieważ nie są w stanie wytworzyć wymaganego momentu obrotowego. Z kolei w sytuacji niepodłączenia jednej fazy, silnik mógłby działać, ale z obniżoną mocą, co również niebywale rzadko prowadziłoby do zmiany kierunku obrotu. Zamiana jednej fazy z przewodem neutralnym jest również niewłaściwym podejściem, ponieważ w takim przypadku silnik nie byłby w stanie uzyskać wystarczającego napięcia do poprawnej pracy, co skutkowałoby jego zatrzymaniem lub uszkodzeniem. Pamiętajmy, że prawidłowe podłączenie faz jest kluczowe nie tylko dla właściwego działania silników, ale także dla bezpieczeństwa całej instalacji elektrycznej. Typowe błędy myślowe, które prowadzą do takich niepoprawnych wniosków, obejmują nieznajomość zasad trójfazowego zasilania oraz nieuwzględnianie znaczenia kolejności faz w kontekście pracy silnika. Dlatego istotne jest, aby każdy technik lub elektryk posiadał wiedzę na temat konfiguracji oraz standardów instalacyjnych, aby uniknąć tego typu błędów w praktyce.

Pytanie 40

Osoba powinna kontrolować działanie stacjonarnych urządzeń różnicowoprądowych poprzez naciśnięcie przycisku kontrolnego

A. mająca uprawnienia SEP, co 6 miesięcy

B. przeszkolona, co rok

C. posiadająca uprawnienia SEP, co rok

D. przeszkolona, co 6 miesięcy

Wybór odpowiedzi, że osoba posiadająca uprawnienia SEP powinna sprawdzać urządzenia raz na rok, może prowadzić do nieporozumień w zakresie odpowiedzialności za bezpieczeństwo elektryczne. Uprawnienia SEP (Stowarzyszenia Elektryków Polskich) są ważne, ale samo posiadanie takich uprawnień nie zastępuje potrzeby regularnego przeszkolenia i aktualizacji wiedzy na temat najnowszych standardów oraz zasad działania urządzeń elektrycznych. Osoby z uprawnieniami SEP, które nie są regularnie przeszkolone, mogą nie być w pełni świadome aktualnych procedur bezpieczeństwa, co może prowadzić do niepoprawnych wniosków dotyczących stanu urządzeń. Z kolei odpowiedzi sugerujące, że przeszkolona osoba powinna sprawdzać urządzenia raz na rok, przeczą zaleceniom praktycznym dotyczącym częstotliwości testowania, które powinno być przeprowadzane znacznie częściej, aby zapewnić ciągłe bezpieczeństwo. Częste kontrole są kluczowe, ponieważ urządzenia różnicowoprądowe mogą ulegać degradacji, co w dłuższym czasie może prowadzić do ich niesprawności. Ponadto, co sześć miesięcy wykonywane kontrole są zgodne z kodeksami bezpieczeństwa, które zalecają, aby personel był regularnie przeszkalany w zakresie obsługi oraz identyfikacji potencjalnych zagrożeń związanych z wykorzystaniem energii elektrycznej. Ignorowanie tych zaleceń może prowadzić do poważnych wypadków oraz narażenia użytkowników na niebezpieczeństwo.
