Informacje o egzaminie:

Zawód: Technik budownictwa
Kwalifikacja: BUD.08 - Montaż konstrukcji budowlanych
Data rozpoczęcia: 11 maja 2026 19:58
Data zakończenia: 11 maja 2026 20:14

Egzamin zdany!

Wynik: 26/40 punktów (65,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Przedstawiony na rysunku uchwyt szczękowy zawiesia przeznaczony jest do podnoszenia i transportu

A. ceowników.

B. zwojów drutu.

C. dwuteowników.

D. rur stalowych.

Ten uchwyt szczękowy, który widzisz na rysunku, jest stworzony specjalnie do transportu ceowników. Ceowniki mają kształt litery 'C', więc potrzebują odpowiednich narzędzi do chwytania ich, żeby były stabilne i bezpieczne podczas podnoszenia. Konstrukcja szczęk w uchwycie jest dostosowana do tego kształtu, co sprawia, że można je pewnie złapać. W praktyce, takie uchwyty są bardzo popularne w budownictwie i magazynach, gdzie ceowniki są używane do budowy różnych konstrukcji nośnych. Warto pamiętać, że właściwe używanie uchwytów szczękowych jest kluczowe dla bezpieczeństwa, zgodnie z normami jak PN-EN 13155, które mówią o urządzeniach do podnoszenia. Użycie złego uchwytu może prowadzić do niebezpieczeństw, jak na przykład upadek ładunku, więc ważne jest, żeby zawsze dobierać narzędzia do ich przeznaczenia.

Pytanie 2

Skuteczną metodą ochrony przeciwpożarowej konstrukcji stalowych jest zastosowanie

A. osłon z elastycznych tworzyw sztucznych

B. mat osłonowych z drutów stalowych

C. powłok pęczniejących pod wpływem temperatury

D. dwuskładnikowych farb epoksydowych

Powłoki pęczniejące, które działają pod wpływem temperatury, to naprawdę fajna metoda, żeby chronić stalowe konstrukcje przed ogniem. Kiedy robi się gorąco, na przykład podczas pożaru, te powłoki zwiększają swoją objętość. Dzięki temu tworzy się taka warstwa izolacyjna, która spowalnia przewodzenie ciepła do stali. To daje nam więcej czasu na ewakuację i akcję gaśniczą, co jest mega ważne. Używanie takich powłok jest zgodne z normami przeciwpożarowymi, na przykład PN-EN 13381-8, które mówią, jakie powinny być materiały ochronne. Dobrze to widać w budynkach użyteczności publicznej, gdzie ochrona stalowych konstrukcji jest kluczowa dla bezpieczeństwa ludzi. Warto też wspomnieć, że te powłoki można stosować w różnych branżach, nie tylko w budownictwie, ale i w przemyśle stoczniowym, co pokazuje ich uniwersalność i skuteczność w ochronie przed pożarami.

Pytanie 3

Wkręt do łączenia elementów z drewna przedstawiono na rysunku

A. D.

B. C.

C. B.

D. A.

Odpowiedź A jest poprawna, ponieważ przedstawia wkręt do drewna, który jest szczególnie zaprojektowany do łączenia elementów drewnianych. Wkręty te charakteryzują się specyficznym gwintem, który jest bardziej agresywny i dostosowany do materiału drewnianego, co pozwala na pewniejsze i trwalsze połączenie. Dodatkowo, główka wkrętu do drewna jest zazwyczaj dostosowana do różnych narzędzi, co umożliwia łatwe wkręcanie i wykręcanie. W praktyce wkręty do drewna są stosowane w meblarstwie, konstrukcjach drewnianych czy podczas prac remontowych. W odpowiedzi A widać również, że wkręt ten nie ma dodatkowych elementów montażowych, co czyni go idealnym do prostych połączeń w drewnie. W przemyśle istnieją normy, takie jak PN-EN 14592, które regulują techniczne wymagania dotyczące wkrętów do drewna, co czyni ich użycie zgodnym z najlepszymi praktykami.

Pytanie 4

Przedstawione na rysunku zawiesie belkowe stosowane jest do podnoszenia i transportu

A. pojemników z uchylnym dnem.

B. elementów długich o znacznym ciężarze.

C. materiałów ułożonych na palecie.

D. kręgów drutów lub zwojów blach.

Zawiesie belkowe, jak widać na rysunku, to naprawdę przydatne narzędzie do transportowania i podnoszenia długich i ciężkich rzeczy, na przykład stalowych belek czy rur. Jego konstrukcja sprawia, że ciężar jest rozłożony równomiernie, co znacząco podnosi bezpieczeństwo podczas podnoszenia. Moim zdaniem, takie zawiesia są wręcz niezastąpione w budownictwie i przemyśle, gdzie często trzeba radzić sobie z dużymi i ciężkimi materiałami. Używanie zawiesia belkowego zmniejsza ryzyko uszkodzenia ładunku, a przy tym chroni przed potencjalnymi wypadkami, które mogą się zdarzyć z powodu złego podnoszenia. Warto też pamiętać, że zgodnie z normami bezpieczeństwa, korzystanie z odpowiednich narzędzi do transportu i podnoszenia ładunków jest kluczowe dla zdrowia i bezpieczeństwa pracowników. Dlatego właśnie zawiesia belkowe są tak projektowane, żeby spełniały wymagające standardy, co czyni je niezawodnymi nawet w trudnych warunkach.

Pytanie 5

Przedstawiony na rysunku sprzęt do przemieszczania elementów konstrukcyjnych nazywa się

A. hakiem.

B. krążkiem.

C. wielokrążkiem.

D. zbloczem hakowym.

Sformułowane odpowiedzi na to pytanie wskazują na powszechne nieporozumienia związane z terminologią i funkcjami różnych urządzeń mechanicznych. Krążek, będący elementem składowym wielokrążka, nie może funkcjonować samodzielnie jako sprzęt do przemieszczania ciężarów. Odpowiedź na pytanie o krążek sugeruje zrozumienie, że jest to jedynie pojedynczy element, a nie zespół mechaniczny, który umożliwia podnoszenie ładunków. Zblocze hakowe, które również zostało wymienione, odnosi się do innego rodzaju sprzętu, który posiada różne zastosowania, głównie w kontekście podnoszenia ładunków za pomocą haka – jednak nie oferuje efektywności wynikającej z zastosowania wielu krążków, co jest kluczowe w przypadku wielokrążka. Haki, z kolei, to narzędzia służące do zawieszania lub podtrzymywania ładunków, ale nie mają one mechanizmu, który umożliwiałby ich podnoszenie w taki sposób, jak to czynią wielokrążki. Tego rodzaju zamieszanie w pojęciach może prowadzić do błędnych wniosków i potencjalnych zagrożeń w praktyce budowlanej lub transportowej. Kluczowe jest, aby zrozumieć różnice w konstrukcji i zastosowaniach tych urządzeń, co pozwoli na ich właściwe wykorzystanie w zgodzie z zasadami bezpieczeństwa oraz standardami branżowymi.

Pytanie 6

Na rysunku przedstawiono zaczep montażowy umożliwiający zaczepienie haka zawiesia, następnie podniesienie i przeniesienie elementu prefabrykowanego. Jest to zaczep

A. sworzniowy.

B. tulejowy.

C. pętlowy.

D. gwintowy.

Wybór niepoprawnej odpowiedzi ukazuje typowe nieporozumienia dotyczące różnorodności zaczepów montażowych. Zaczep sworzniowy, będący jedną z odpowiedzi, jest zazwyczaj stosowany w mechanizmach, w których elementy muszą być łatwo demontowane, co nie ma zastosowania w przypadku podnoszenia ciężkich prefabrykatów. Jego konstrukcja nie pozwala na bezpieczne zaczepienie haka zawiesia w sposób, który zapewniałby stabilność podczas transportu. Z kolei zaczep gwintowy, który również nie jest odpowiednią odpowiedzią, funkcjonuje w mechanizmach wymagających skręcenia, co w przypadku przenoszenia elementów prefabrykowanych nie jest praktyczne ani bezpieczne. Zaczep tulejowy, mimo że może wydawać się funkcjonalny, nie jest zaprojektowany do podnoszenia ciężarów, co ogranicza jego zastosowanie w kontekście prezentowanego rysunku. Typowym błędem myślowym przy wyborze tych odpowiedzi jest mylenie ich przeznaczenia z ogólną funkcjonalnością zaczepów. Każdy rodzaj zaczepu ma swoje specyficzne zastosowania, które nie są uniwersalne. Dlatego kluczowe jest zrozumienie, że odpowiedni wybór zaczepu ma fundamentalne znaczenie dla bezpieczeństwa i efektywności pracy w branży budowlanej i transportowej.

Pytanie 7

Elementy stalowe konstrukcji przedstawionej na rysunku należy połączyć

A. za pomocą sczepiania.

B. za pomocą spawania.

C. przy użyciu śrub.

D. przy użyciu nitów.

Odpowiedzi takie jak 'przy użyciu nitów', 'za pomocą sczepiania' czy 'za pomocą spawania' mogą wprowadzać w błąd. Każda z tych opcji pomija istotne szczegóły dotyczące połączeń pokazanych na rysunku. Nity, były kiedyś popularne, ale już rzadko się je stosuje w przypadku otworów na śruby. Połączenia nitowe są mniej elastyczne i trudniej je naprawić, jeśli coś pójdzie nie tak. Sczepianie jest stosowane w konstrukcjach stalowych, ale wymaga sporej kontroli jakości, a i tak nie zawsze jest tak wytrzymałe, jak połączenia śrubowe. Spawanie, mimo że daje mocne połączenia, nie nadaje się wszędzie, bo czasem musisz wymienić element. Te błędne odpowiedzi mogą wynikać z niepełnego zrozumienia, jakie są różnice między metodami łączenia a ich użyciem w projektach. Ważne, żeby wybór metody łączenia był zgodny z wymaganiami konstrukcyjnymi i normami, dzięki czemu zapewniamy stabilność i bezpieczeństwo całej budowli. Warto analizować odpowiedzi i zwracać uwagę na kontekst, bo to bardzo ważne w praktyce inżynieryjnej.

Pytanie 8

Oznaczony na rysunku cyfrą 1 element więźby dachowej to

A. wymian.

B. krzyżulec.

C. zastrzał.

D. wiatrownica.

Wybór innej opcji zamiast wiatrownicy może wynikać z nieporozumień dotyczących funkcji i umiejscowienia poszczególnych elementów w więźbie dachowej. Zastrzał, na przykład, jest elementem, który zazwyczaj działa w kierunku ukośnym, wspierając konstrukcję poprzez przekazywanie obciążeń z dachu na ściany. W przeciwieństwie do wiatrownicy, zastrzał nie stabilizuje górnych części krokwi, lecz wzmacnia ich połączenie z innymi elementami konstrukcyjnymi. Wybór wymiany, jako opcji, również może być mylny, ponieważ ten element jest stosowany do wzmocnienia połączeń w obrębie więźby, ale nie pełni funkcji stabilizującej w kontekście rozchylania się krokwi. Krzyżulec z kolei jest elementem, który przekazuje obciążenia w poziomie, a jego zastosowanie nie jest związane z zapobieganiem rozchylaniu się krokwi. Wybór tych odpowiedzi wskazuje na typowe błędy myślowe, takie jak mylenie funkcji poszczególnych elementów więźby dachowej, co może prowadzić do niewłaściwego projektowania i w konsekwencji do osłabienia całej konstrukcji. W budownictwie istotne jest, aby każdy element był właściwie zrozumiany i wdrożony zgodnie z normami oraz dobrymi praktykami inżynieryjnymi, w przeciwnym razie może to prowadzić do poważnych problemów strukturalnych.

Pytanie 9

Pierwszym etapem konserwacji wybranych konstrukcji stalowych jest tzw. śrutowanie, co oznacza

A. wyżarzanie

B. malowanie

C. oczyszczanie

D. cynkowanie

Odpowiedzi jak "wyżarzanie", "cynkowanie" czy "malowanie" w ogóle nie wpisują się w temat oczyszczania konstrukcji stalowych. Tak, wyżarzanie ma swoje miejsce, bo zmiękcza stal, ale to nie to, co chcemy w procesie oczyszczania. Zmienia strukturę metalu, co w konserwacji nie jest fajne, bo stal nie jest wtedy gotowa na powłokę ochronną. Cynkowanie z kolei zabezpiecza stal przed rdzą, ale musimy najpierw ją oczyścić, więc to nie jest pierwszy krok w konserwacji. Malowanie też jest ważne, ale musi być robione na czystej powierzchni, bo inaczej farba nie chwyci tak dobrze. Widać, że te procesy się mylą, a to może doprowadzić do kiepskiego przygotowania stali przed malowaniem czy cynkowaniem, co potem skutkuje większym ryzykiem korozji. Ważne jest, żeby znać te etapy i ich znaczenie, żeby konstrukcja stalowa długo przetrwała.

Pytanie 10

Kształtownik stalowy walcowany na gorąco przedstawiony na rysunku to

A. kątownik.

B. ceownik.

C. szyna.

D. teownik.

Teownik, którego kształt odpowiada literze 'T', jest powszechnie stosowany w konstrukcjach stalowych, w tym w budownictwie, inżynierii i przemyśle. Jego geometria sprawia, że doskonale nadaje się do wzmacniania struktur, ponieważ rozkłada obciążenia na dużą powierzchnię. Teowniki są używane do budowy ram, wsporników oraz w elementach nośnych budynków, co czyni je kluczowym materiałem w branży budowlanej. W porównaniu do innych kształtowników, takich jak kątowniki, ceowniki czy szyny, teownik oferuje unikalne właściwości wytrzymałościowe. Na przykład, przy zastosowaniu teowników w konstrukcjach stalowych można osiągnąć większą sztywność i stabilność, co jest niezbędne w budynkach wysokich oraz innych konstrukcjach narażonych na duże obciążenia. W standardach branżowych, takich jak Eurokod, teowniki są szeroko opisywane w kontekście ich zastosowania w różnych typach konstrukcji, co podkreśla ich znaczenie i wszechstronność w nowoczesnym budownictwie.

Pytanie 11

Która z metod organizacji montażu polega na tym, że w trakcie kolejnych przejazdów maszyny montażowej umieszczane są komponenty jednego rodzaju?

A. Metoda taśmowa

B. Metoda kompleksowa

C. Metoda rozdzielcza

D. Metoda potokowa

Metoda rozdzielcza to podejście polegające na organizacji montażu w taki sposób, że podczas kolejnych przejazdów maszyny montażowej ustawiane są elementy jednego typu. Jest to strategia, która pozwala na efektywne zarządzanie czasem i zasobami, szczególnie w kontekście produkcji masowej. Przykładem może być linia montażowa w branży motoryzacyjnej, gdzie w każdym cyklu produkcyjnym na maszynie montażowej dodawane są te same komponenty, co przyspiesza cały proces. Metoda ta jest często stosowana w systemach Kanban, gdzie wizualizacja i segmentacja procesów pomagają w optymalizacji przepływu pracy, co jest zgodne z zasadami Lean Manufacturing. Takie podejście pozwala także na minimalizację przestojów oraz zredukowanie ilości błędów, co jest kluczowe w kontekście utrzymania jakości w produkcji. Warto zauważyć, że metoda rozdzielcza dobrze sprawdza się w sytuacjach, gdzie występuje duża powtarzalność operacji, co czyni tę strategię efektywną i popularną w wielu branżach.

Pytanie 12

W dokumentacji dotyczącej montażu drewnianej konstrukcji zapisano:
"Konstrukcja klasyfikuje się jako pierwsza klasa zagrożenia korozją biologiczną według normy EN. W przypadku tej klasy wystarczająca jest naturalna wytrzymałość drewna". Co oznacza, że elementy drewniane

A. nie wymagają impregnacji

B. powinny być zanurzone w impregnacie

C. należy pokryć impregnatem

D. należy impregnować pod ciśnieniem

Wybór odpowiedzi sugerującej, że elementy drewniane należy zanurzyć w impregnacie, jest niepoprawny ze względu na kontekst normy EN dotyczącej korozji biologicznej. Zanurzenie drewna w impregnacie jest metodą stosowaną w przypadku drewna, które wymaga dodatkowej ochrony przed szkodnikami lub grzybami, co jest nieadekwatne w przypadku pierwszej klasy zagrożenia, gdzie naturalna odporność drewna jest wystarczająca. Stosowanie impregnacji w sytuacjach, gdzie nie jest to konieczne, może prowadzić do niepożądanych skutków, takich jak zanieczyszczenie środowiska czy zmniejszenie estetyki drewna. Impregnaty mogą także wpływać na naturalne właściwości materiału, co w dłuższej perspektywie może prowadzić do degradacji jego struktury. Kolejnym błędem myślowym jest założenie, że wszystkie elementy drewniane w konstrukcjach muszą być impregnowane pod ciśnieniem. Ta metoda jest stosowana głównie dla drewna wykorzystywanego w trudnych warunkach, jak np. w budownictwie przemysłowym lub infrastrukturalnym, ale nie jest to regułą dla wszystkiego, co wykorzystywane jest w budownictwie mieszkalnym czy małej architekturze. Impregnacja pod ciśnieniem nie tylko generuje dodatkowe koszty, ale w przypadku elementów pierwszej klasy zagrożenia, jest praktycznie zbędna. Warto także podkreślić, że malowanie impregnatem jest formą dodatkowej obróbki, która również w tym przypadku nie jest potrzebna. Wszelkie te działania mogą być nie tylko nieefektywne, ale również mogą prowadzić do przedwczesnej konieczności wymiany uszkodzonych elementów drewnianych, co jest niekorzystne zarówno z ekonomicznego, jak i ekologicznego punktu widzenia.

Pytanie 13

Jakie spoiny należy wykonać podczas łączenia elementów stalowych o krawędziach ułożonych w jednej płaszczyźnie?

A. Czołowe.

B. Brzeżne.

C. Grzbietowe.

D. Pachwinowe.

Spoiny czołowe są najwłaściwszym rozwiązaniem do łączenia elementów stalowych, których krawędzie są ułożone w jednej płaszczyźnie i równoległe względem siebie. Technika ta umożliwia efektywne przenoszenie obciążeń wzdłużnych oraz zapewnia wysoką odporność na wyrywanie i zginanie. W praktyce spoiny czołowe są powszechnie stosowane w konstrukcjach stalowych, takich jak mosty, budynki przemysłowe czy maszyny, gdzie wymagana jest wysoka wytrzymałość i integralność połączeń. Zgodnie z normami, takimi jak PN-EN 1993-1-8, odpowiednie zaprojektowanie i wykonanie spoin czołowych pozwala na osiągnięcie optymalnych właściwości mechanicznych w miejscach narażonych na duże obciążenia. Ważne jest również, aby spoiny były odpowiednio przygotowane i kontrolowane, co pozwala na minimalizację ryzyka wystąpienia wad, takich jak pęknięcia czy odkształcenia. Należy również pamiętać o doborze odpowiedniego materiału spoinowego oraz techniki spawania, co ma kluczowe znaczenie dla jakości i trwałości połączenia.

Pytanie 14

W trakcie montażu niektórych konstrukcji stalowych wykorzystuje się klucz dynamometryczny, którego celem jest

A. ochrona nakrętek przed korozją

B. zapobieganie uszkodzeniom mechanicznym nakrętek

C. zagwarantowanie prawidłowej siły dokręcania nakrętek

D. zapewnienie odpowiedniej liczby obrotów nakrętek

Klucz dynamometryczny jest narzędziem niezbędnym w montażu konstrukcji stalowych, którego głównym celem jest zapewnienie odpowiedniej siły dokręcania nakrętek. Właściwe dokręcenie elementów łączących jest kluczowe dla zachowania integralności konstrukcji oraz jej bezpieczeństwa. Zbyt luźne połączenia mogą prowadzić do luzów, co z kolei powoduje wibracje i potencjalne uszkodzenia strukturalne. Z kolei zbyt mocne dokręcenie może uszkodzić gwinty lub same elementy. Przykładowo, w budownictwie mostów, gdzie siły działające na konstrukcję są znaczne, stosowanie kluczy dynamometrycznych pozwala na precyzyjne dostosowanie siły dokręcenia zgodnie z normami, takimi jak Eurokod 3 dla konstrukcji stalowych. Dzięki temu można uniknąć problemów z trwałością oraz bezpieczeństwem obiektów inżynieryjnych. Zachowanie odpowiednich wartości momentu obrotowego według specyfikacji producentów komponentów i norm budowlanych jest kluczowe dla sukcesu projektu budowlanego.

Pytanie 15

Kolejność technologiczna montażu elementów hali stalowej jest następująca:

A. połączenie konstrukcji nośnej, ułożenie fundamentów, montaż ścian osłonowych i przekrycia, montaż słupów na fundamentach

B. układanie fundamentów, montaż słupów na fundamentach, połączenie konstrukcji nośnej, montaż ścian osłonowych i przekrycia

C. układanie fundamentów, połączenie konstrukcji nośnej, montaż słupów na fundamentach, montaż ścian osłonowych i przekrycia

D. montaż ścian osłonowych i przekrycia, montaż słupów na fundamentach, połączenie konstrukcji nośnej, ułożenie fundamentów

Podane odpowiedzi, które pomijają prawidłową sekwencję montażu hali stalowej, wskazują na istotne nieporozumienia dotyczące podstawowych zasad budownictwa stalowego. Ułożenie fundamentów jako pierwszego etapu jest nie tylko standardową praktyką, ale również kluczowe dla zachowania integralności konstrukcji. Fundamenty muszą być solidne, aby mogły pomieścić ciężar całej hali, a ich odpowiednie zaprojektowanie i wykonanie opiera się na analizach geotechnicznych. Jeśli etap ten zostanie pominięty lub wykonany niepoprawnie, może to prowadzić do osiadania konstrukcji lub wręcz jej zawalenia. Po ułożeniu fundamentów następuje montaż słupów, które muszą być precyzyjnie osadzone, aby zapewnić odpowiednie stabilizowanie konstrukcji. Często myśli się, że można rozpocząć montaż elementów nośnych przed przygotowaniem fundamentów, co jest błędnym założeniem, wynikającym z braku zrozumienia fizyki konstrukcji. Kolejnym krokiem jest połączenie konstrukcji nośnej, które wymaga szczególnej uwagi, aby nie doszło do błędów w obliczeniach statycznych. Ostatnim krokiem, montaż przekrycia i ścian osłonowych, powinien być zakończony dopiero po upewnieniu się, że struktura nośna jest w pełni stabilna. Niedostateczna znajomość kolejności montażu może prowadzić do opóźnień w projekcie oraz zwiększenia kosztów, co jest niekorzystne zarówno dla wykonawcy, jak i inwestora.

Pytanie 16

Przed przystąpieniem do montażu stalowych elementów konstrukcyjnych metodą spawania, często niezbędne jest mechaniczne przygotowanie krawędzi łączonych komponentów, które określa się jako

A. szlifowaniem

B. śrutowaniem

C. ukosowaniem

D. gratowaniem

Ukosowanie to proces mechanicznego przygotowania brzegów elementów konstrukcyjnych wydobywający ich krawędzie w odpowiedni sposób przed spawaniem. Dzięki ukosowaniu, krawędzie stają się bardziej dostępne dla łuku spawalniczego, co pozwala na uzyskanie lepszej penetracji spoiny oraz redukcję ryzyka wystąpienia wad spawalniczych, takich jak pęknięcia czy porowatość. Przykładowo, w przypadku spawania stali konstrukcyjnej, kąt ukosowania zależy od grubości materiału i rodzaju spoiny, co powinno być zgodne z normami, takimi jak ISO 9692-1. Prawidłowe ukosowanie zapewnia również lepsze dopasowanie elementów, co prowadzi do efektywniejszego przenoszenia obciążeń w gotowej konstrukcji. Zastosowanie tej metody jest kluczowe w branżach, gdzie jakość i wytrzymałość połączeń spawanych mają fundamentalne znaczenie, takich jak budownictwo, przemysł stoczniowy czy wytwarzanie maszyn.

Pytanie 17

Na rysunku przedstawiono stosowany do transportu prefabrykowanych elementów żelbetowych zaczep

A. sworzniowy.

B. pętlowy.

C. tulejowy.

D. gwintowany.

Zaczep gwintowany, który został przedstawiony na rysunku, jest kluczowym elementem w transporcie prefabrykowanych elementów żelbetowych. Jego główną zaletą jest możliwość precyzyjnego i pewnego mocowania dzięki zastosowaniu gwintu, co pozwala na szybki montaż oraz demontaż. W praktyce oznacza to, że podczas transportu ciężkich konstrukcji żelbetowych można uniknąć ryzyka ich uszkodzenia, a także zwiększyć bezpieczeństwo całej operacji. Zaczepy gwintowane są często stosowane w budownictwie, gdzie wymagane jest solidne połączenie elementów, które mogą być narażone na duże obciążenia. Dodatkowo, zgodnie z normami branżowymi, użycie zaczepów gwintowanych jest rekomendowane w sytuacjach, gdzie szybkość operacji i stabilność transportowanych elementów mają kluczowe znaczenie. Dzięki swojej konstrukcji, zaczep gwintowany jest bardziej odporny na siły działające podczas transportu niż inne typy zaczepów, co czyni go preferowanym rozwiązaniem w wielu zastosowaniach budowlanych.

Pytanie 18

Przedstawione na rysunku urządzenie, często wykorzystywane przy montażu konstrukcji drewnianych, służy do

A. szlifowania powierzchni.

B. wycinania zaciosów.

C. dokręcania śrub.

D. wbijania gwoździ.

Urządzenie przedstawione na zdjęciu to pistolet do gwoździ, które jest kluczowym narzędziem w budownictwie, szczególnie w pracach związanych z montażem konstrukcji drewnianych. Jego podstawową funkcją jest wbijanie gwoździ, co znacząco przyspiesza proces konstrukcji oraz zwiększa precyzję w porównaniu do tradycyjnych metod, takich jak użycie młotka. Pistolety do gwoździ mogą być pneumatyczne, co oznacza, że wykorzystują sprężone powietrze do wbijania gwoździ, lub elektryczne, zasilane akumulatorowo. Dobrą praktyką jest stosowanie ich tam, gdzie wymagana jest duża wydajność oraz powtarzalność, na przykład przy budowie domów szkieletowych czy w pracach wykończeniowych. Warto również pamiętać, że korzystając z takiego narzędzia, należy przestrzegać zasad BHP, aby uniknąć potencjalnych urazów. Właściwe dobranie gwoździ do rodzaju drewna oraz ich długości jest istotne dla zapewnienia trwałości konstrukcji. Z tego względu, pistolet do gwoździ stał się niezbędnym narzędziem w każdym profesjonalnym warsztacie budowlanym.

Pytanie 19

Uchwyt przedstawiony na rysunku służy do instalacji elementów prefabrykowanych

A. słupów

B. schodów płytowych

C. kręgów betonowych

D. ścian

Uchwyt stosowany do montażu prefabrykowanych słupów jest kluczowym elementem w budownictwie, ponieważ zapewnia stabilność oraz precyzyjne umiejscowienie konstrukcji. Prefabrykowane słupy betonowe są często używane w budowlach, takich jak budynki wielokondygnacyjne czy hale przemysłowe, gdzie wymagane jest szybkie i efektywne postawienie konstrukcji. Użycie uchwytów do montażu tych elementów pozwala na ich łatwe przemieszczanie oraz instalację w odpowiednich miejscach na placu budowy. Zastosowanie standardowych uchwytów jest zgodne z praktykami branżowymi, które promują bezpieczeństwo i efektywność pracy. Ważne jest również, aby uchwyty były zgodne z normami dotyczącymi obciążeń i wytrzymałości, co chroni przed potencjalnymi awariami podczas montażu. Dobrą praktyką jest również regularne sprawdzanie stanu technicznego uchwytów, aby zapewnić ich długotrwałość i niezawodność w trakcie pracy.

Pytanie 20

Złącze elementów drewnianych w układzie prostokątnym o 5 gwoździach w szeregu i 3 gwoździach w rzędzie przedstawiono na rysunku

A. C.

B. A.

C. D.

D. B.

Odpowiedź B jest poprawna, ponieważ przedstawia złącze elementów drewnianych w układzie prostokątnym, które składa się z pięciu gwoździ w szeregu oraz trzech gwoździ w rzędzie. Taki układ jest istotny w kontekście budownictwa i stolarstwa, ponieważ zapewnia odpowiednią stabilność oraz wytrzymałość połączenia. Złącza te są często stosowane w konstrukcjach drewnianych, gdzie kluczowe jest równomierne rozłożenie obciążeń. W praktyce, użycie gwoździ w takim układzie może znacząco wpłynąć na integralność strukturalną elementów, co jest zgodne z normami budowlanymi. Przykładowo, w konstrukcjach szkieletowych domów, odpowiednie rozmieszczenie gwoździ pozwala na minimalizację ryzyka uszkodzeń w wyniku działania sił zewnętrznych, takich jak wiatr czy obciążenie śniegiem. Dobre praktyki branżowe zalecają stosowanie takich układów w miejscach szczególnie narażonych na obciążenia, co potwierdza zasadność odpowiedzi B.

Pytanie 21

Jakie z podanych narzędzi służy do rozbiórki obiektów betonowych lub żelbetowych?

A. Wiertło koronowe.

B. Zszywacz.

C. Szlifierka oscylacyjna

D. Młot wibracyjny.

Młot wibracyjny jest narzędziem specjalistycznym, które służy do wyburzania konstrukcji betonowych lub żelbetowych. Jego działanie opiera się na silnych wibracjach, które umożliwiają skuteczne rozbicie twardych materiałów. W praktyce, młoty wibracyjne są wykorzystywane w budownictwie do usuwania starych fundamentów, niszczenia betonowych ścian oraz demontażu różnych konstrukcji. W porównaniu do innych narzędzi, takich jak młoty pneumatyczne, młoty wibracyjne oferują większą efektywność pracy oraz redukcję drgań przenoszonych na operatora, co zwiększa komfort użytkowania. Zgodnie z normami BHP, korzystanie z młota wibracyjnego wymaga odpowiedniego przeszkolenia oraz stosowania środków ochrony osobistej, aby zminimalizować ryzyko urazów. Dobrą praktyką jest również regularne serwisowanie sprzętu, aby zapewnić jego długotrwałą i bezpieczną eksploatację.

Pytanie 22

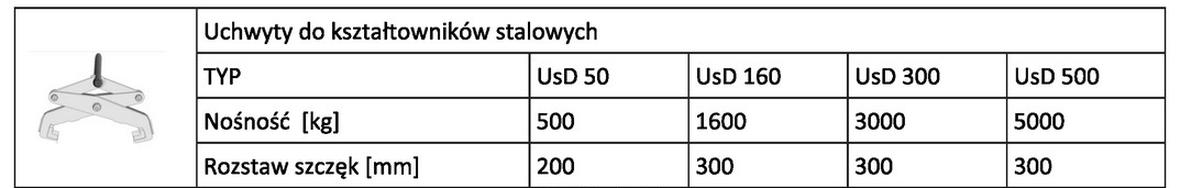

Do transportu żurawiem belki dwuteowej o masie 1200 kg należy zastosować

A. jeden uchwyt typu UsD 160

B. dwa uchwyty typu UsD 50

C. dwa uchwyty typu UsD 160

D. trzy uchwyty typu UsD 50

Zastosowanie trzech uchwytów typu UsD 50 do transportu belki dwuteowej o masie 1200 kg jest nieodpowiednie, ponieważ nośność pojedynczego uchwytu UsD 50 wynosi tylko 500 kg. Wybór uchwytów o tak niskiej nośności do transportu elementu, który waży 1200 kg, wprowadza poważne ryzyko przeciążenia, co może prowadzić do awarii sprzętu oraz potencjalnych wypadków. Ponadto, użycie dwóch uchwytów typu UsD 50 również jest nieefektywne, ponieważ suma ich nośności (1000 kg) nie pokrywa całkowitej masy belki, co znów stawia pod znakiem zapytania bezpieczeństwo transportu. Z kolei wybór jednego uchwytu typu UsD 160 nie pozwala na odpowiednie zbalansowanie ładunku, co może prowadzić do przechyłu lub niekontrolowanego ruchu belki podczas transportu, co jest niezgodne z zasadami bezpieczeństwa pracy. W transporcie ładunków ciężkich kluczowe jest stosowanie uchwytów, które nie tylko mają wystarczającą nośność, ale także są odpowiednio zbalansowane, co pozwala na bezpieczne i stabilne podnoszenie. Nieprzestrzeganie tych zasad może prowadzić do uszkodzeń elementów konstrukcyjnych oraz stanowi znaczne zagrożenie dla osób pracujących w pobliżu. Bezpieczeństwo w transporcie konstrukcji stalowych powinno być zawsze na pierwszym miejscu, a niewłaściwy dobór uchwytów jest jednym z najczęstszych błędów, które mogą mieć poważne konsekwencje.

Pytanie 23

Przedstawiony na rysunku element, podczas montażu konstrukcji drewnianych, służy do

A. spinania płyt pokrycia dachowego.

B. mocowania izolacji do konstrukcji.

C. przedłużania belek na długości.

D. łączenia elementów dźwigarów.

Poprawna odpowiedź dotyczy zastosowania płytek kolczastych w konstrukcjach drewnianych, które są kluczowym elementem w procesie łączenia dźwigarów. Płytki te, dzięki swojej budowie z kolcami, wbijanymi w drewno, umożliwiają uzyskanie mocnych i stabilnych połączeń pomiędzy elementami drewnianymi. Stosowanie płytek kolczastych jest zgodne z normami budowlanymi, takimi jak Eurokod 5, który odnosi się do projektowania konstrukcji drewnianych. Płytki kolczaste są używane w różnych zastosowaniach, takich jak budowa dachów, gdzie dźwigary muszą być precyzyjnie i solidnie łączone, aby zapewnić odpowiednią nośność oraz stabilność całej konstrukcji. Dzięki zastosowaniu płytek kolczastych można również łatwo wykonywać połączenia w różnych konfiguracjach, co zwiększa elastyczność projektowania. Warto zwrócić uwagę, że ich stosowanie nie tylko poprawia efektywność montażu, ale także przyspiesza proces budowy oraz obniża koszty materiałowe i robocze.

Pytanie 24

Kluczowy wpływ na jakość oraz trwałość powłok antykorozyjnych, chroniących elementy stalowej konstrukcji, ma

A. odpowiednie przygotowanie podłoża

B. temperatura otoczenia

C. tempo nakładania powłok

D. typ użytych pędzli

Właściwe przygotowanie podłoża jest kluczowym czynnikiem wpływającym na jakość i trwałość powłok antykorozyjnych. Zanim na stalowe elementy zostaną nałożone powłoki, podłoże musi być odpowiednio oczyszczone, aby usunąć wszelkie zanieczyszczenia, takie jak rdza, oleje czy resztki poprzednich powłok. Praktyka ta jest zgodna z normami takimi jak ISO 8501, które określają wymagania dotyczące przygotowania powierzchni stali przed malowaniem. Właściwe przygotowanie podłoża zapewnia lepszą przyczepność powłok, co jest niezbędne do ich skutecznej ochrony przed korozją. Na przykład, stosowanie metod takich jak piaskowanie czy chemiczne czyszczenie powierzchni pozwala na uzyskanie gładkiej i czystej powierzchni, co bezpośrednio wpływa na wydajność i trwałość zastosowanych materiałów. Warto również zaznaczyć, że nieodpowiednie przygotowanie podłoża może prowadzić do problemów takich jak łuszczenie się farby, co z kolei naraża konstrukcję na korozję i zmniejsza jej żywotność.

Pytanie 25

Na rysunku przedstawiono schemat prefabrykowanego słupa żelbetowego

A. asymetrycznego (skrajnego), dwukondygnacyjnego.

B. symetrycznego (środkowego), dwukondygnacyjnego.

C. asymetrycznego (skrajnego), jednokondygnacyjnego.

D. symetrycznego (środkowego), jednokondygnacyjnego.

Wybrana odpowiedź jest prawidłowa, ponieważ przedstawiony na rysunku słup żelbetowy jest symetryczny względem osi pionowej. Symetria w konstrukcji oznacza, że obie części słupa są identyczne, co jest kluczowe dla jego nośności i stabilności. Zastosowanie symetrycznych słupów w budynkach pozwala na równomierne rozłożenie obciążeń, co jest zgodne z zasadami inżynierii budowlanej oraz normami, takimi jak Eurokod 2. Dodatkowo, dwukondygnacyjny układ słupa umożliwia lepsze wsparcie dla nadbudowy, co jest istotne w przypadku wielu konstrukcji wielokondygnacyjnych. W praktyce, symetryczne słupy żelbetowe często stosuje się w budynkach mieszkalnych i biurowych, gdzie zapewniają one nie tylko stabilność, ale także estetykę. Zrozumienie zasad konstrukcji takich słupów jest ważne dla inżynierów i architektów, aby mogli projektować obiekty spełniające określone normy bezpieczeństwa oraz funkcjonalności.

Pytanie 26

Ile litrażu farby antykorozyjnej trzeba zakupić, aby pomalować 10 stalowych belek o powierzchni 2,5 m² każda, wykonując to dwukrotnie, jeśli jedno malowanie wymaga 0,1 litra/m²?

A. 10 litrów

B. 2,5 litra

C. 0,5 litra

D. 5 litrów

Aby obliczyć ilość farby antykorozyjnej potrzebnej do pomalowania belek stalowych, należy najpierw określić całkowitą powierzchnię do pokrycia. Każda belka ma powierzchnię 2,5 m², więc 10 belek zajmuje łącznie 25 m² (10 * 2,5 m² = 25 m²). Ponieważ planowane jest dwukrotne malowanie, całkowita powierzchnia malarska wynosi 50 m² (25 m² * 2 = 50 m²). Następnie, wiedząc, że zużycie farby wynosi 0,1 litra na m², można obliczyć całkowite zużycie farby: 50 m² * 0,1 l/m² = 5 litrów. W praktyce, tak dokładne obliczenia są kluczowe, aby uniknąć niewystarczającej ilości farby, co mogłoby prowadzić do niedokładnego pokrycia i zwiększonego ryzyka korozji. W branży budowlanej oraz w przemyśle, stosuje się podobne kalkulacje, aby zapewnić, że wszystkie materiały są odpowiednio zaplanowane i zamówione zgodnie z wymaganiami projektu.

Pytanie 27

Na rysunku przedstawiono połączenie prefabrykowanego słupa żelbetowego z fundamentem za pomocą

A. prętów wpuszczonych w kanały stopy.

B. stopy kielichowej.

C. spawanych stalowych blach.

D. systemowych podpór kotwionych.

Zastosowanie spawanych stalowych blach, prętów wpuszczonych w kanały stopy oraz systemowych podpór kotwionych w kontekście łączenia prefabrykowanych słupów żelbetowych z fundamentem jest nieadekwatne do sytuacji przedstawionej na rysunku. Spawane blachy są często stosowane w konstrukcjach stalowych, gdzie wymagane jest tworzenie złożonych połączeń, jednak w przypadku prefabrykowanych elementów żelbetowych ich użycie może prowadzić do problemów z rozłożeniem sił. Takie połączenie może być zbyt sztywne, co z kolei naraża konstrukcję na pęknięcia w miejscach styku. Pręty wpuszczone w kanały stopy, mimo że mogą być używane w innych aplikacjach budowlanych, w tym przypadku nie oferują odpowiedniego poziomu stabilności, jaki zapewnia stopa kielichowa. Mogą one prowadzić do niepożądanych ruchów słupa, co w konsekwencji obniża właściwości użytkowe całej konstrukcji. Systemowe podpory kotwione, które są projektowane do zastosowań tymczasowych lub w specyficznych warunkach, nie zapewniają długoterminowej stabilności, jaką oferuje dobrze zaprojektowana stopa kielichowa. W praktyce budowlanej kluczowe jest stosowanie odpowiednich rozwiązań, które bierze pod uwagę specyfikę projektu oraz zastosowane materiały, aby uniknąć typowych błędów myślowych, które mogą prowadzić do wyboru niewłaściwych technologii wykonawczych.

Pytanie 28

Materiały budowlane zawierające azbest powinny być przechowywane w

A. stalowych kontenerach z rozsuwaną pokrywką

B. pojemnikach z wodą

C. szczelnych opakowaniach foliowych

D. pryzmach przykrytych papą

Materiały rozbiórkowe zawierające azbest muszą być składowane w szczelnych opakowaniach foliowych, aby ograniczyć ich negatywny wpływ na zdrowie ludzi oraz na środowisko. Azbest, znany ze swoich właściwości izolacyjnych i ognioodpornych, stanowi poważne zagrożenie zdrowotne, gdy zostaje uwolniony do powietrza. Dlatego też, zgodnie z obowiązującymi regulacjami i normami, takimi jak Ustawa o odpadach, materiały te należy zabezpieczać przed działaniem czynników zewnętrznych. Użycie szczelnych opakowań foliowych minimalizuje ryzyko uwolnienia włókien azbestowych podczas transportu i składowania. Dodatkowo, ważne jest oznakowanie takich opakowań, aby zwrócić uwagę osób trzecich na ich potencjalne zagrożenie. W praktyce, wiele jednostek zajmujących się rozbiórkami stosuje te opakowania, aby zapewnić zgodność z przepisami oraz dbałość o zdrowie publiczne. Właściwe składowanie azbestu jest kluczowym krokiem w zarządzaniu odpadami niebezpiecznymi, a stosowanie szczelnych opakowań foliowych jest jednym z elementów zapewnienia bezpieczeństwa w tym procesie.

Pytanie 29

Na rysunku przedstawiono wiązar drewniany kratownicowy

A. trójkątny dwuspadowy.

B. płaski pod kątem.

C. trójkątny jednospadowy.

D. trapezowy.

Wybór odpowiedzi trójkątny dwuspadowy jest poprawny, ponieważ na przedstawionym rysunku widoczny jest wiązar drewniany kratownicowy o kształcie trójkąta. Tego rodzaju wiązary są powszechnie stosowane w budownictwie ze względu na ich wysoką efektywność statyczną i estetykę. Trójkątny kształt wiązara dwuspadowego zapewnia równomierne rozkładanie sił, co jest kluczowe w konstrukcjach dachowych. Dwie spadziste połać dachu, które spotykają się na szczycie, tworzą stabilną i mocną strukturę, co jest zgodne z zasadami inżynierii budowlanej. W praktyce, wiązary dwuspadowe są wykorzystywane w różnych typach budynków, od domów jednorodzinnych po obiekty komercyjne, gdzie estetyka połączona z funkcjonalnością jest kluczowa. Ponadto, zgodnie z aktualnymi normami budowlanymi, zastosowanie takiego wiązara pozwala na efektywne wykorzystanie materiałów, co przyczynia się do ekonomiki całej inwestycji.

Pytanie 30

Jaką masę ma konstrukcja stalowa składająca się z 24 przęseł, jeśli każde przęsło zrobione jest z dwuteownika stalowego IPE240 o długości 6,0 m, a jeden profil IPE240 o długości 12 metrów ma ciężar 368 kg?

A. W przybliżeniu 2,2 tony

B. W przybliżeniu 4,4 tony

C. W przybliżeniu 6,6 tony

D. W przybliżeniu 3,3 tony

Analizując inne odpowiedzi, warto zauważyć, że wiele z nich opiera się na błędnym przeliczeniu masy przęseł stalowych, co prowadzi do mylnych wniosków. Na przykład, odpowiedź sugerująca, że masa konstrukcji wynosi około 6,6 tony, mogła wynikać z pomyłki przy założeniu liczby przęseł lub ich masy jednostkowej. Takie podejście może zniekształcać wizję całkowitych obciążeń, które są fundamentalne przy projektowaniu konstrukcji. Inna nieprawidłowa odpowiedź, sugerująca 3,3 tony, może wynikać z niewłaściwego przeliczenia ilości materiału lub długości przęseł. W kontekście inżynierii budowlanej, ważne jest, aby dokładnie znać właściwości materiałów oraz ich zastosowania. Pomijanie nawet drobnych szczegółów, takich jak długość profili czy ich waga, może prowadzić do poważnych błędów w projektach konstrukcyjnych. Ponadto, obliczania masy powinny być zgodne z przyjętymi standardami branżowymi, aby zapewnić odpowiednią nośność i bezpieczeństwo konstrukcji, co jest kluczowe w każdym projekcie budowlanym. Dobrze przemyślane podejście do obliczeń materiałowych jest niezbędne, aby uniknąć potencjalnych problemów inżynieryjnych oraz kosztownych poprawek na późniejszych etapach budowy.

Pytanie 31

Projekt budowy hali stalowej przewiduje użycie 12 dwuczęściowych słupów, które każdorazowo są łączone w połowie swojej wysokości przy pomocy 8 śrub. Ile śrub do łączenia słupów powinno się zamówić, jeśli wykonawca ma do wykonania łącznie 3 hale?

A. 36 szt.

B. 288 szt.

C. 96 szt.

D. 132 szt.

Aby dowiedzieć się, ile śrub potrzebujemy do łączenia słupów w hali, musimy najpierw wiedzieć, ile tych słupów mamy oraz ile śrub idzie na jeden słup. W tym przypadku mamy 12 słupów, a każdy z nich składa się z dwóch części, więc trzeba je jakoś połączyć. Na każdy słup przewidziano 8 śrub. Jak to podliczymy? 12 słupów razy 8 śrub daje nam 96 śrub na jedną halę. Ale nie zapomnijmy, że budujemy 3 hale, więc 96 razy 3 to 288 śrub. To naprawdę ważne, żeby dobrze wszystko obliczyć, bo dzięki temu unikniemy problemów i opóźnień na budowie. No i dobrze jest też znać normy związane ze stalowymi konstrukcjami, jak EN 1993, bo to zapewnia bezpieczeństwo i wytrzymałość całej budowli. Niby proste, ale naprawdę istotne!

Pytanie 32

Na czym polega metoda postępującego montażu konstrukcji stalowej?

A. Na przypadkowym montażu elementów bez określonego planu, co jest nieprofesjonalne i niebezpieczne.

B. Na montażu elementów od najwyższego poziomu do najniższego, co jest niepraktyczne i niezgodne z zasadami montażu konstrukcji stalowych.

C. Na sukcesywnym montażu elementów od najniższego poziomu do najwyższego.

D. Na równoczesnym montażu wszystkich poziomów konstrukcji, co w praktyce jest trudne do wykonania i może prowadzić do problemów z bezpieczeństwem.

W przypadku równoczesnego montażu wszystkich poziomów konstrukcji, istnieje wiele praktycznych i technicznych trudności, które czynią tę metodę nieopłacalną i ryzykowną. Po pierwsze, montaż wszystkich poziomów jednocześnie wymagałby znacznej ilości zasobów, w tym pracowników i ciężkiego sprzętu, co wprowadza chaos i zwiększa ryzyko błędów. Ponadto, brak stabilnej podstawy, która w tradycyjnym montażu zapewniana jest przez niższe poziomy, może prowadzić do niestabilności konstrukcji, co jest nie do zaakceptowania w kontekście bezpieczeństwa budowy. Montaż od najwyższego poziomu do najniższego jest sprzeczny z zasadami fizyki i logiki budowlanej. Taki sposób pracy jest po prostu niemożliwy do zrealizowania, ponieważ nie zapewnia żadnej stabilności dla montowanych elementów. Konstrukcja musi być zakotwiczona w solidnej podstawie, co jest możliwe tylko przy montażu od dołu do góry. Przypadkowy montaż bez planu to w ogóle nie metoda pracy, lecz raczej opis bałaganu na placu budowy. Taki sposób działania prowadzi do licznych problemów, począwszy od braku zgodności z projektem, przez błędy konstrukcyjne, aż po poważne zagrożenia bezpieczeństwa dla pracowników. Profesjonalne podejście do montażu konstrukcji wymaga szczegółowego planowania i precyzji na każdym etapie, czego nie zapewnia przypadkowe działanie.

Pytanie 33

Na zbloczu hakowym, stosowanym m.in. do przenoszenia elementów konstrukcji z betonu zbrojonego, znajdują się

A. krążek z osią, połączone z hakiem przy pomocy obejm

B. dwa nieruchome krążki z dwoma ruchomymi krążkami

C. dwa haki związane stalową liną

D. fragment liny stalowej połączony z hakiem

W odniesieniu do błędnych odpowiedzi, ważne jest zrozumienie, dlaczego niektóre z koncepcji są niewłaściwe. Odpowiedź, która mówi o odcinku liny stalowej połączonej z hakiem, pomija kluczowy element konstrukcyjny, jakim jest krążek z osią. Bez tego elementu, mechanizm nie mógłby efektywnie przeprowadzać obciążenia, co prowadziłoby do znacznego zmniejszenia bezpieczeństwa i precyzji w operacjach dźwigowych. Z kolei wskazanie na dwa haki połączone liną stalową nie tylko ignoruje istotę zblocza, ale także wprowadza w błąd co do jego funkcji. Haki są zazwyczaj używane do mocowania, a nie do przenoszenia obciążenia w sposób, który zapewnia kontrolę nad jego położeniem. Wymienienie dwóch krążków nieruchomych z dwoma krążkami ruchomymi również jest mylące, ponieważ zblocze hakowe nie działa na zasadzie dwóch par krążków, lecz na zasadzie jednego krążka, który jest kluczowy dla prawidłowego funkcjonowania mechanizmu. Istotne jest, aby przy projektowaniu i użytkowaniu urządzeń dźwigowych przestrzegać norm i standardów branżowych, które dokładnie określają wymagania konstrukcyjne dla elementów takich jak zblocze hakowe. Zrozumienie roli każdego komponentu w mechanizmie jest kluczowe dla zapewnienia bezpieczeństwa i efektywności pracy w budownictwie.

Pytanie 34

Jeśli zużycie farby do jednego malowania wynosi 0,10 dm3/m2, to jaka będzie objętość farby potrzebnej do pomalowania 20 belek stalowych, gdy każda z nich ma powierzchnię 1,5 m2 i wymaga malowania dwukrotnie?

A. 6 dm3

B. 8 dm3

C. 5 dm3

D. 3 dm3

Aby obliczyć objętość farby zużytej do malowania, najpierw musimy ustalić całkowitą powierzchnię belek stalowych. Każda belka ma powierzchnię 1,5 m2, a mamy 20 belek, więc całkowita powierzchnia wynosi 20 * 1,5 m2 = 30 m2. Ponieważ malujemy belki dwukrotnie, całkowita powierzchnia do pomalowania wynosi 30 m2 * 2 = 60 m2. Zużycie farby wynosi 0,10 dm3/m2, co oznacza, że do pomalowania 1 m2 potrzebujemy 0,10 dm3 farby. Dlatego objętość farby potrzebnej do malowania 60 m2 wynosi 60 m2 * 0,10 dm3/m2 = 6 dm3. Ponadto, znajomość zużycia materiałów jest kluczowa w projektach budowlanych i malarskich, aby uniknąć niedoborów lub nadmiaru materiałów. W praktyce, korzystając z tej wiedzy, można precyzyjnie planować zakupy oraz koszty, co jest zgodne z najlepszymi praktykami w dziedzinie zarządzania projektami.

Pytanie 35

Przy połączeniach na śruby M10 minimalna odległość osi otworu na śruby od krawędzi blachy wynosi 15 mm, minimalny rozstaw osiowy śrub wynosi 25 mm. Podaj, ile wynosi szerokość nakładek w złączu belki przedstawionym na rysunku.

A. Co najmniej 60 mm

B. Co najmniej 90 mm

C. Co najmniej 80 mm

D. Co najmniej 50 mm

Wybór odpowiedzi "Co najmniej 80 mm" jest prawidłowy, ponieważ szerokość nakładek w złączu belki musi być zgodna z wymaganiami projektowymi oraz standardami inżynieryjnymi. Przy połączeniach na śruby M10, minimalna odległość osi otworu od krawędzi blachy wynosi 15 mm, a minimalny rozstaw osiowy śrub to 25 mm. Dodając te wartości oraz uwzględniając średnicę śruby, otrzymujemy minimalną szerokość nakładek. W praktyce oznacza to, że szerokość nakładek powinna być co najmniej 80 mm, aby zapewnić odpowiednią nośność i stabilność połączenia. Przykładem zastosowania tych zasad może być konstrukcja stalowa, gdzie błędne określenie szerokości nakładek może prowadzić do osłabienia złącza, a w konsekwencji do awarii całej struktury. Projektanci powinni zawsze dążyć do przestrzegania wytycznych zawartych w normach, takich jak Eurokod 3, które określają zasady projektowania konstrukcji stalowych, w tym wymagania dotyczące połączeń.

Pytanie 36

Na którym etapie budowy konstrukcji żelbetowych wykorzystuje się ławy drutowe?

A. W trakcie realizacji prefabrykowanych klatek schodowych

B. Jednocześnie z innymi pracami instalacyjnymi w obiekcie

C. Przed przystąpieniem do wykopu pod fundamenty

D. Po postawieniu ścian osłonowych

Wszystkie niewłaściwe odpowiedzi opierają się na nieprawidłowym zrozumieniu etapu budowy, na którym stosuje się ławy drutowe. Równoczesne wykonywanie prac instalacyjnych w budynku jest etapem, który następuje znacznie później, po zrealizowaniu fundamentów i wzniesieniu ścian. Takie podejście prowadzi do pominięcia kluczowego etapu, jakim jest przygotowanie terenu. Ustawienie ścian osłonowych również nie może być poprzedzone zastosowaniem ław drutowych, ponieważ te elementy muszą zostać umieszczone przed rozkopywaniem działki, co wprowadza błędne rozumienie sekwencji prac. Dodatkowo, wykonanie wykopu pod fundamenty jest kluczowym krokiem w procesie budowlanym, a zastosowanie odpowiednich elementów zbrojeniowych zwiększa bezpieczeństwo całej konstrukcji. Prefabrykowane klatki schodowe również nie mają związku z zastosowaniem ław drutowych na etapie wznoszenia budynku. Ich montaż następuje po zakończeniu prac fundamentowych oraz wznoszeniu głównych elementów budynku. W każdym przypadku kluczowe jest stosowanie właściwych procedur budowlanych, aby uniknąć nieprawidłowości w przyszłych etapach budowy, które mogą prowadzić do uszkodzeń strukturalnych i zagrożenia bezpieczeństwa.

Pytanie 37

Które urządzenie, stosowane do przenoszenia wielkogabarytowych prefabrykatów żelbetowych, przedstawiono na rysunku?

A. Odciąg.

B. Dźwignicę.

C. Trawers.

D. Wyciągarkę.

Trawers to specjalistyczne urządzenie dźwigowe, które odgrywa kluczową rolę w transporcie i przenoszeniu ciężkich ładunków, takich jak prefabrykaty żelbetowe. Na przedstawionym zdjęciu widoczna jest konstrukcja trawersu, która została zaprojektowana z myślą o równomiernym rozkładzie ciężaru, co jest istotne dla zapewnienia bezpieczeństwa operacji dźwigowych. Dzięki zastosowaniu trawersów, możliwe jest podnoszenie i transportowanie dużych elementów budowlanych, co jest zgodne z normami bezpieczeństwa obowiązującymi w branży budowlanej. W praktyce, trawersy są wykorzystywane w wielu zastosowaniach, od budowy mostów po stawianie wysokich budynków. Dodatkowo, ich użycie pozwala na minimalizację ryzyka uszkodzenia przewożonych materiałów, co ma istotne znaczenie w kontekście jakości wykonania oraz obniżenia kosztów związanych z ewentualnymi naprawami. Warto również zauważyć, że trawersy są często stosowane w połączeniu z dźwignicami, co zwiększa ich efektywność podczas prac budowlanych.

Pytanie 38

Weryfikacja precyzji zainstalowania okładzin elewacyjnych budynków stalowych ma na celu ustalenie, czy okładziny

A. są pokryte odpowiednią farbą antykorozyjną

B. są umocowane w jednej płaszczyźnie

C. chronią konstrukcję do poziomu gruntu

D. są dopasowane kolorystycznie do innych elementów

Odpowiedzi, które wskazują na inne aspekty dotyczące okładzin elewacyjnych, takie jak ich ochrona konstrukcji aż do poziomu gruntu, pasowanie kolorystyczne do innych elementów czy pokrycie odpowiednią farbą antykorozyjną, pomijają fundamentalne założenia związane z montażem tych materiałów. Ochrona konstrukcji do poziomu gruntu jest ważna, lecz nie ma bezpośredniego związku z oceną zlicowania okładzin, które powinny być zamocowane w jednej płaszczyźnie, aby zapewnić ich stabilność oraz estetykę. Pasowanie kolorystyczne jest kwestią subiektywną i nie wpływa na funkcjonalność czy bezpieczeństwo budynku. Natomiast pokrycie farbą antykorozyjną dotyczy głównie ochrony przed korozją, co również jest kluczowe, lecz nie odnosi się do samej procedury zlicowania. W praktyce, wiele błędów myślowych wynika z mylenia estetyki z fundamentalnymi wymaganiami konstrukcyjnymi; nie można zredukować oceny jakości elewacji do tylko aspektów wizualnych, gdyż ich funkcjonalność jest równie ważna, a zlicowanie okładzin to kluczowy krok w zapewnieniu ich trwałości oraz efektywności. Brak zwrócenia uwagi na te kryteria może prowadzić do większych problemów w przyszłości, takich jak szczeliny, nierówności, a w skrajnych przypadkach, do uszkodzeń konstrukcji.

Pytanie 39

Który z przedstawionych na rysunkach uchwytów stosuje się do transportu pionowych elementów wykonanych z blach?

A. B.

B. C.

C. A.

D. D.

Uchwyt przedstawiony na rysunku B jest idealnie dostosowany do transportu pionowych elementów wykonanych z blach. Jego konstrukcja oparta na mechanizmie zaciskowym skutecznie zabezpiecza materiał przed przesunięciem w trakcie podnoszenia, co jest kluczowe w przypadku blach o dużych wymiarach i ciężarze. W praktyce, taki uchwyt jest stosowany w branży budowlanej oraz produkcyjnej, gdzie transport dużych elementów blaszanych jest na porządku dziennym. Zgodnie z normami bezpieczeństwa, uchwyty do blach powinny spełniać określone standardy, takie jak EN 13155, które gwarantują, że sprzęt transportowy jest wystarczająco wytrzymały i bezpieczny w użyciu. Warto również wspomnieć, że uchwyty te mogą być używane w różnych konfiguracjach, co pozwala na ich uniwersalne zastosowanie w wielu gałęziach przemysłu, takich jak metalurgia i konstrukcje stalowe. Właściwy dobór uchwytu do konkretnego zastosowania ma kluczowe znaczenie dla efektywności transportu oraz bezpieczeństwa pracy.

Pytanie 40

Na którym rysunku przedstawiono kotwę fajkową?

A. A.

B. D.

C. C.

D. B.

Kotwa fajkowa jest specyficznym rodzajem kotwy, która posiada charakterystyczny kształt przypominający fajkę, z wygiętym końcem. Odpowiedź D jest prawidłowa, ponieważ tylko na tym rysunku można dostrzec tę unikalną formę, co jednoznacznie identyfikuje go jako kotwę fajkową. W praktyce kotwy fajkowe są często wykorzystywane w budownictwie morskim oraz w różnych zastosowaniach związanych z żeglugą, gdzie wymagane jest mocne trzymanie się dna. Ich konstrukcja zapewnia stabilność i odporność na wciąganie przez prądy morskie. Zastosowanie kotwicy fajkowej jest szczególnie istotne w miejscach, gdzie dno jest twarde lub skaliste, ponieważ jej kształt pozwala na lepsze zakotwiczenie. Warto zwrócić uwagę na normy i standardy dotyczące wykorzystania kotwic w różnych warunkach, w tym normy ISO i dotychczasowe badania, które potwierdzają skuteczność tego rodzaju kotwicy w ekstremalnych sytuacjach. Zrozumienie i umiejętność identyfikacji kotwicy fajkowej jest kluczowe dla osób pracujących w branży wodnej oraz dla żeglarzy, ponieważ odpowiedni dobór kotwicy ma bezpośredni wpływ na bezpieczeństwo jednostek pływających.
