Pytanie 1

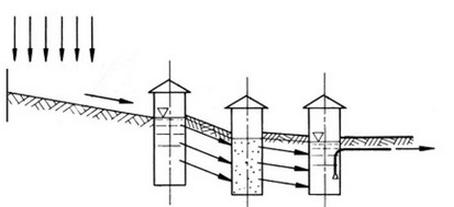

Na rysunku przedstawiono schemat ujęcia wód

A. powierzchniowych.

B. infiltracyjnych.

C. głębinowych.

D. źródlanych.

Wybór odpowiedzi inne niż "powierzchniowych" może prowadzić do nieporozumień związanych z różnymi typami ujęć wód. Ujęcia głębinowe, które często są mylone z powierzchniowymi, polegają na pozyskiwaniu wody z podziemnych warstw wodonośnych. To podejście wymaga stosowania studni głębinowych, które są kosztowne w budowie i eksploatacji oraz mogą wymagać skomplikowanych procesów uzdatniania wody. W przypadku ujęć źródlanych, woda jest zbierana bezpośrednio z naturalnych źródeł, co może prowadzić do problemów z jakością wody, zwłaszcza w obszarach z intensywną działalnością rolniczą lub przemysłową. Ujęcia infiltracyjne z kolei, opierają się na procesach filtracji wody przez grunt, co jest efektywne w niektórych warunkach glebowych, ale nie jest odpowiednie we wszystkich lokalizacjach, szczególnie tam, gdzie gleby są nieprzepuszczalne. Wybór niewłaściwego typu ujęcia może prowadzić do nieefektywnego wykorzystania zasobów wodnych, zwiększonych kosztów eksploatacji oraz problemów z jakością wody. Warto zwrócić uwagę na kontekst lokalny oraz specyfikę terenu, aby podejmować świadome decyzje dotyczące ujęć wód, zgodnie z najlepszymi praktykami inżynieryjnymi.

Pytanie 2

Który element instalacji kanalizacyjnej został opisany w ramce?

W przypadku niekorzystania z urządzeń sanitarnych panuje zrównoważone ciśnienie atmosferyczne lub minimalne nadciśnienie, związane z wydzielaniem się gazów, wtedy ten element instalacji kanalizacyjnej jest zamknięty. W chwili wystąpienia spływu ścieków w instalacji powstaje podciśnienie, które podnosi (otwiera) jego membranę, wpuszczając do kanalizacji powietrze, aż do momentu wyrównania ciśnień pomiędzy wnętrzem instalacji a otoczeniem. Wtedy membrana opada, zamykając element, i pozostaje on zamknięty aż do ponownego wystąpienia różnicy ciśnień pomiędzy instalacją a otoczeniem.

A. Zasuwa burzowa.

B. Rewizja kanalizacyjna.

C. Wywiewka kanalizacyjna.

D. Zawór napowietrzający.

Zawór napowietrzający jest kluczowym elementem systemu kanalizacyjnego, który zapewnia prawidłowe wyrównanie ciśnień w instalacji. Jego działanie polega na otwieraniu się w momencie, gdy w systemie pojawia się podciśnienie, co umożliwia dostarczenie powietrza do rurociągu. Dzięki temu zapobiega się niepożądanym zjawiskom, takim jak wciąganie wody z syfonów lub wydobywanie się nieprzyjemnych zapachów. W praktyce, stosowanie zaworów napowietrzających w instalacjach kanalizacyjnych jest zgodne z normami budowlanymi i standardami sanitarnymi, które wymagają ochrony przed podciśnieniem, co zapewnia ich efektywne funkcjonowanie. Warto zwrócić uwagę na odpowiednie lokalizowanie zaworów i ich regularne przeglądy, aby zapewnić ich długotrwałość i niezawodność. Przykładem zastosowania zaworu napowietrzającego mogą być instalacje w obiektach użyteczności publicznej, gdzie niezbędne jest utrzymanie optymalnych warunków sanitarnych i komfortu użytkowników.

Pytanie 3

Jaka jest minimalna średnica rury kanalizacyjnej do zamontowania miski ustępowej?

A. 75 mm

B. 40 mm

C. 110 mm

D. 50 mm

Minimalna średnica podejścia kanalizacyjnego do montażu miski ustępowej wynosząca 110 mm jest zgodna z aktualnymi normami budowlanymi oraz wymaganiami technicznymi. Tego typu średnica zapewnia skuteczne odprowadzanie ścieków oraz minimalizuje ryzyko zatorów, co jest kluczowe dla prawidłowego funkcjonowania systemu sanitarno-kanalizacyjnego. W praktyce, stosowanie średnicy 110 mm umożliwia bezproblemowe podłączenie miski ustępowej do instalacji, zapewniając odpowiednią przepustowość dla spływających cieczy. W związku z tym, w budownictwie mieszkalnym oraz użyteczności publicznej, standardowa średnica podejścia wynosząca 110 mm jest powszechnie stosowana i zalecana przez fachowców oraz instytucje odpowiedzialne za normy budowlane. Warto również zauważyć, że większa średnica minimalizuje ryzyko osadów i zatorów, co w dłuższej perspektywie przyczynia się do mniejszej awaryjności i większej trwałości systemu kanalizacyjnego.

Pytanie 4

Przedstawiony na zdjęciu element instalacji kanalizacyjnej jest

A. neutralizatorem.

B. czyszczakiem.

C. zasuwą burzową.

D. nasadą wentylacyjną.

Element przedstawiony na zdjęciu to zasuwka burzowa, która jest kluczowym komponentem w systemach kanalizacyjnych. Zasuwy burzowe są stosowane w celu regulacji przepływu wody deszczowej, co ma za zadanie zapobiegać cofaniu się wody do kanalizacji i minimalizować ryzyko powodzi. Dzięki mechanizmowi otwierania i zamykania, który jest widoczny na zdjęciu, możliwe jest precyzyjne kontrolowanie ilości wody, która trafia do sieci kanalizacyjnej. W praktyce, zasuwy burzowe są szczególnie ważne w obszarach narażonych na intensywne opady deszczu, gdzie skuteczne zarządzanie wodami opadowymi jest kluczowe dla ochrony infrastruktury oraz środowiska. Standardy branżowe, takie jak normy PN-EN dotyczące systemów kanalizacyjnych, podkreślają znaczenie stosowania zasuw burzowych w sposób zgodny z najlepszymi praktykami, co zapewnia bezpieczeństwo oraz efektywność systemu. Dodatkowo, regularne inspekcje i konserwacja tych elementów są niezbędne, aby utrzymać ich funkcjonalność i niezawodność w długim okresie eksploatacji.

Pytanie 5

Aby zagwarantować grawitacyjny spływ ścieków z urządzeń sanitarnych w kierunku pionu, podejście powinno mieć nachylenie wynoszące co najmniej

A. 2,0%

B. 1,0%

C. 0,5%

D. 1,5%

Wybór spadku mniejszego niż 2,0% może przysporzyć sporo problemów z odprowadzaniem ścieków. Spadki 0,5%, 1,0% czy 1,5% to zdecydowanie za mało, żeby grawitacja mogła sobie poradzić z wodą i śmieciami. Przy tak małych spadkach ścieki zostają w rurach, co powoduje zatykanie i nieprzyjemne zapachy. W dodatku, jak spadek jest za mały, ciśnienie wodne może nie wystarczyć, żeby dostarczyć wodę do urządzeń sanitarnych, co psuje ich działanie. W praktyce, zbyt niski spadek wychodzi często przez błędne obliczenia lub brak wiedzy o tym, jak projektować instalacje wodno-kanalizacyjne. Ważne jest, żeby projektanci brali pod uwagę normy i zasady, które pozwalają uniknąć stagnacji wody, bo to może doprowadzić do problemów i kosztownych napraw.

Pytanie 6

Fragment instalacji przeznaczony do odprowadzania ścieków w kierunku przykanalika to

A. ciąg kanalizacyjny

B. kanał pionowy

C. przyłącze do sieci kanalizacyjnej

D. przewód odpływowy

Przewód odpływowy to naprawdę ważny element w całej instalacji sanitarnej. Jego główną rolą jest to, żeby ścieki z budynku trafiały do przykanalika, czyli takiego odcinka, który łączy nasz budynek z większą siecią kanalizacyjną. Warto zwrócić uwagę, że materiały, z których wykonuje się te przewody, powinny być zgodne z określonymi normami, takimi jak PN-EN 12056 i PN-EN 752. Dzięki temu mamy pewność, że wszystko działa, jak należy. No i pamiętaj, że przewody powinny być odpowiednio nachylone, żeby ścieki mogły sobie swobodnie płynąć i nie robiły zatorów. W praktyce to zależy od tego, jakie ścieki mamy, ale często spotyka się rury z PVC, PE albo żeliwa. W budynkach mieszkalnych najczęściej wybieramy rury PVC, bo są trwałe i odporne na korozję. Dobrze zaprojektowany przewód odpływowy ma ogromne znaczenie dla efektywności całego systemu kanalizacyjnego, a przy tym dba o nasze środowisko, bo źle działająca kanalizacja może zanieczyszczać wody gruntowe.

Pytanie 7

Na rysunku przedstawiono

A. złączkę.

B. zawór.

C. mufę.

D. trójnik.

Odpowiedź "zawór" jest prawidłowa, ponieważ na rysunku przedstawiono właśnie to urządzenie. Zawory są kluczowymi elementami w różnych systemach rurowych, służąc do regulacji przepływu cieczy i gazów. W instalacjach przemysłowych, budowlanych oraz w systemach HVAC, zawory pełnią istotną funkcję w zapewnieniu prawidłowego funkcjonowania całego układu. Zawory kulowe, które można zauważyć na przedstawionym rysunku, są jednymi z najczęściej stosowanych typów zaworów ze względu na ich prostą konstrukcję oraz efektywność w zamykaniu i otwieraniu przepływu. Korpus zaworu kulowego zawiera kulę z otworem, która obracana o 90 stopni, otwiera lub zamyka przepływ medium. Stosowanie zaworów zgodnie z odpowiednimi normami, takimi jak PN-EN 13774, zapewnia bezpieczeństwo oraz wydajność całego systemu. Wielu inżynierów i techników korzysta z zaworów w różnych zastosowaniach, co czyni je niezbędnym elementem w projektowaniu systemów rurowych.

Pytanie 8

Na podstawie danych zawartych w tabeli oblicz koszt montażu zlewozmywaka, brodzika i bidetu, jeżeli stawka za roboczogodzinę wynosi 50 zł.

Montaż przyborów sanitarnych
Jednostka miary	Przybór sanitarny
Jednostka miary	zlewozmywak	umywalka	wanna	miska ustępowa	brodzik	bidet
R-g	1,50	1,50	3,00	2,50	2,00	2,50

A. 475,00 zł

B. 650,00 zł

C. 300,00 zł

D. 575,00 zł

Poprawna odpowiedź wynika z dokładnego obliczenia kosztów montażu zlewozmywaka, brodzika oraz bidetu na podstawie danych zawartych w tabeli. Aby poprawnie obliczyć całkowity koszt montażu, należy zsumować czas potrzebny na wykonanie każdej z czynności. Z tabeli wynika, że montaż zlewozmywaka zajmuje 1,50 roboczogodzin, brodzika 2,00 roboczogodzin, a bidetu 2,50 roboczogodzin. Łączny czas montażu wynosi zatem 1,50 + 2,00 + 2,50 = 6,00 roboczogodzin. Przy stawce 50 zł za roboczogodzinę, całkowity koszt montażu wynosi 6,00 R-g * 50 zł/R-g = 300,00 zł. Tego rodzaju obliczenia są powszechnie stosowane w branży budowlanej i instalacyjnej, co pozwala na dokładne planowanie budżetu oraz oszacowanie kosztów danej inwestycji. Dobrą praktyką jest także przechowywanie dokumentacji dotyczącej czasów montażu dla różnych komponentów, co ułatwia przyszłe kalkulacje i może przyczynić się do efektywniejszego zarządzania projektami.

Pytanie 9

W celu osuszenia wykopu pod system kanalizacyjny, przy wysokim poziomie wód gruntowych w glebach sypkich, wykorzystuje się

A. igłofiltry i pompy.

B. rowki przy jednej ze ścian wykopu oraz studzienki zbiorcze.

C. drenaż wzdłuż dna wykopu oraz studzienki zbiorcze.

D. studnie kopane i pompy.

Igłofiltry razem z pompami to naprawdę efektywne rozwiązanie, jeśli chodzi o odwodnienie wykopów, szczególnie kiedy wody gruntowe są wysokie. Te igłofiltry to takie rury, które wkłada się w ziemię i one świetnie odprowadzają wodę. Można je montować na różnych głębokościach, co jest super, bo można je dostosować do konkretnego wykopu. Pompy z kolei pomagają w transporcie wody do zbiorników lub do kanalizacji. W praktyce, często używa się tego na budowach, zwłaszcza tam, gdzie robi się sieć kanalizacyjną, ponieważ obniżenie poziomu wód gruntowych ułatwia prace ziemne i jest bezpieczniejsze. No i ważne, że to rozwiązanie jest zgodne z ekologicznymi normami oraz z najlepszymi praktykami budowlanymi, więc nie tylko działa, ale również dba o środowisko.

Pytanie 10

Jakie wody gruntowe z uwagi na wysoki poziom zanieczyszczenia związkami organicznymi nie są wykorzystywane przez wodociągi?

A. Zaskórne

B. Gruntowe

C. Wgłębne

D. Głębinowe

Wody zaskórne, znajdujące się w strefie nieprzepuszczalnych warstw gleby, charakteryzują się dużym stopniem zanieczyszczenia związkami organicznymi, co sprawia, że ich ujmowanie na potrzeby wodociągów jest nieopłacalne oraz niebezpieczne. Zanieczyszczenia te mogą pochodzić z różnych źródeł, takich jak działalność rolnicza, przemysł czy urbanizacja. Praktyczne zastosowanie tej wiedzy polega na projektowaniu systemów wodociągowych, które są w stanie skutecznie filtrować i oczyszczać wodę, zanim trafi do sieci. W standardach dotyczących jakości wody pitnej, takich jak normy WHO czy krajowe przepisy sanitarno-epidemiologiczne, kładzie się duży nacisk na analizę jakości wód ujmowanych do zaopatrzenia w wodę. Dobrym przykładem jest stosowanie technologii uzdatniania wód gruntowych i głębinowych, które są znacznie bardziej odpowiednie do eksploatacji, ponieważ mają niższy poziom zanieczyszczeń, co przekłada się na bezpieczeństwo zdrowotne mieszkańców.

Pytanie 11

Wskaż zgodną z technologią kolejność wykonania połączenia kielichowego dla rur PVC, stosowanych do montażu sieci kanalizacyjnej.

1.	Usunąć wszelkie zanieczyszczenia i ciała obce z kielicha i bosego końca rury.
2.	Upewnić się, że rura jest wsunięta na odpowiednią głębokość.
3.	Sprawdzić, czy uszczelka gumowa jest poprawnie osadzona.
4.	Rurę wepchnąć ręcznie przy pomocy łomu i podkładki drewnianej, przyłożonych do drugiego końca rury.
5.	Osmarować pastą poślizgową wewnętrzną powierzchnię kielicha i uszczelkę.
6.	Włożyć bosy koniec rury do kielicha.

A. 5, 6, 2, 4, 1, 3.

B. 6, 1, 2, 5, 3, 4.

C. 4, 2, 3, 5, 1, 6.

D. 1, 3, 5, 6, 4, 2.

Poprawna odpowiedź wskazuje na właściwą kolejność etapów potrzebnych do wykonania połączenia kielichowego dla rur PVC w sieciach kanalizacyjnych. Proces ten rozpoczyna się od usunięcia zanieczyszczeń, co jest kluczowe dla uzyskania szczelności połączenia. Następnie należy sprawdzić osadzenie uszczelki gumowej – niewłaściwe jej umiejscowienie może prowadzić do przecieków. Kiedy mamy pewność, że uszczelka jest poprawnie umieszczona, kolejnym krokiem jest nałożenie pasty poślizgowej, co ułatwia wsunięcie rury. Włożenie bosiego końca rury do kielicha wymaga ostrożności i precyzji, aby uniknąć uszkodzeń uszczelki. Następnie, przy pomocy rąk oraz podkładki drewnianej, należy wcisnąć rurę, co zapewnia solidne połączenie. Na koniec, ważne jest, aby upewnić się, że rura weszła na odpowiednią głębokość, co jest niezbędne dla prawidłowego funkcjonowania systemu kanalizacyjnego. Te praktyki są zgodne z normami branżowymi, co zapewnia długotrwałość i szczelność instalacji.

Pytanie 12

Podczas zmiany kąta spadku lub redukcji średnicy rury w systemie kanalizacyjnym powinno się wykorzystać

A. studzienkę rewizyjną

B. separator

C. studzienkę kaskadową

D. przelew burzowy

Wybór odpowiedzi, które nie obejmują studzienki rewizyjnej, jest nieprawidłowy, a każde z tych podejść ma swoje ograniczenia. Przelewy burzowe pełnią funkcję odprowadzania wód opadowych w sytuacjach, gdy system kanalizacyjny jest obciążony, jednak nie są one odpowiednie do zarządzania zmianami spadku lub średnicy przewodów kanalizacyjnych. W rzeczywistości, ich zastosowanie skupia się na prewencji powodziowej i nie ma związku z konserwacją lub inspekcją infrastruktury. Studzienki kaskadowe, z drugiej strony, są wykorzystywane w systemach odwodnienia, aby umożliwić stopniowe obniżenie poziomu wody, ale również nie są dostosowane do potrzeb związanych z rewizją i utrzymaniem przewodów kanalizacyjnych. Często mylone są z studzienkami rewizyjnymi, mimo że nie spełniają one tych samych funkcji. Separator to urządzenie, które oddziela zanieczyszczenia z wody, jednak nie ma zastosowania w kontekście zmian spadku czy średnicy przewodów. Kluczowym błędem myślowym jest zatem myślenie, że urządzenia te mogą zastąpić studzienki rewizyjne w kontekście inspekcji i konserwacji, podczas gdy ich rolą jest zupełnie inna, skoncentrowana na innych aspektach zarządzania wodami. Niezrozumienie tych różnic prowadzi do wyboru niewłaściwych rozwiązań, które mogą skutkować problemami w eksploatacji systemu kanalizacyjnego.

Pytanie 13

Kanalizacyjnym podejściem określamy fragment instalacji od

A. ostatniego pionu kanalizacyjnego do zasuwy burzowej

B. rury wywiewnej do dolnej części pionu kanalizacyjnego

C. osi kanału do zewnętrznej ściany budynku

D. przyboru sanitarnego do pionu kanalizacyjnego

Odpowiedź 'przyboru sanitarnego do pionu kanalizacyjnego' jest poprawna, ponieważ podejście kanalizacyjne odnosi się do instalacji, która prowadzi ścieki z przyboru sanitarnego, takiego jak umywalka, toaleta czy wanna, bezpośrednio do pionu kanalizacyjnego. Jest to kluczowy element systemu kanalizacyjnego, który zapewnia prawidłowy przepływ ścieków i zapobiega ich cofaniu się. W praktyce, podejście kanalizacyjne powinno być wykonane z rur PVC lub PE, które są odporne na korozję i mają odpowiednią średnicę, aby umożliwić swobodny przepływ. Zgodnie z normami budowlanymi oraz przepisami sanitarnymi, kąt nachylenia rur w podejściu powinien wynosić minimum 1-2%, co sprzyja odprowadzaniu ścieków. Ponadto, ważne jest, aby zainstalować odpowiednie syfony, które zapobiegają nieprzyjemnym zapachom z kanalizacji. Dobre praktyki obejmują również regularne inspekcje i konserwację instalacji kanalizacyjnych, aby zapewnić ich prawidłowe funkcjonowanie.

Pytanie 14

Przedstawiony na rysunku element sieci kanalizacyjnej jest pokrywą

A. przewietrznika.

B. studzienki rewizyjnej.

C. wpustu ulicznego.

D. wpustu podwórzowego.

Odpowiedź "wpustu ulicznego" jest naprawdę na miejscu, bo to, co widzimy na rysunku, ma standardową konstrukcję z kratką odpływową. Takie wpusty są kluczowe w zarządzaniu wodami deszczowymi, bo zapobiegają zalewaniu ulic i chodników. Z tego, co się orientuję, zgodnie z normami budowlanymi, projektuje się je tak, żeby były zarówno ładne, jak i wytrzymałe, a ich umiejscowienie zależy od tego, jak wygląda teren i jaki jest ruch na drodze. W praktyce często znajdziesz je w miejscach, gdzie woda ma tendencję do gromadzenia się, jak skrzyżowania. Ważne, żeby dbać o te wpusty, regularnie je czyścić, bo to naprawdę wpływa na ich działanie i efektywność. To są sprawy, które są istotne, jak mówi się o infrastrukturze w miastach.

Pytanie 15

Na podstawie danych z tabeli określ spadek kanału w sieci kanalizacji rozdzielczej o średnicy 0,25 m.

Dopuszczalne minimalne spadki kanałów w sieci kanalizacji rozdzielczej
Średnica kanału [m]	0,20	0,25	0,30	0,40	0,50
Spadek kanału [%]	3,3	2,5	2,0	1,2	1,0

A. 1,4%

B. 2,5%

C. 1,8%

D. 2,9%

Z danych w tabeli wynika, że minimalny spadek dla kanału o średnicy 0,25 m w systemie kanalizacji rozdzielczej powinien wynosić 2,5%. To naprawdę ważne, bo dobry spadek pozwala na swobodny odpływ ścieków. Bez tego, mogą się one zbierać i tworzyć zatory, co nie jest fajne. W praktyce, taki spadek wpływa na to, jak skutecznie woda jest odprowadzana, co ma ogromne znaczenie dla ochrony środowiska i zarządzania wodami deszczowymi. W branży budowlanej wszystko musi być zgodne ze standardami, a złamanie tych zasad może prowadzić do drogich napraw. Ciekawostka: dla innych średnic kanałów te wartości spadków mogą być różne, więc zawsze dobrze jest sprawdzić odpowiednie normy. Zastosowanie 2,5% to dobry przykład na to, jak dbać o jakość infrastruktury sanitarnej.

Pytanie 16

Jakie rodzaje wód gruntowych rzadko są wykorzystywane przez wodociągi z powodu wysokiego poziomu zanieczyszczeń?

A. Głębinowe

B. Wgłębne

C. Gruntowe

D. Zaskórne

Wody zaskórne to te, które znajdują się dosyć blisko powierzchni ziemi, a przez to są bardziej narażone na różne zanieczyszczenia. To dlatego, że wszystko, co dzieje się na ziemi, może w jakiś sposób wpłynąć na ich jakość. Przykładowo, jak ktoś uprawia rolę, albo jak są jakieś zanieczyszczenia z przemysłu, to te wody mogą się łatwo brudzić. Dlatego woda zaskórna zazwyczaj nie trafia do naszych kranów, bo ryzyko, że będzie zanieczyszczona, jest dużo większe w porównaniu do wód głębinowych, które są głębiej i tam, gdzie jest mniejsze ryzyko. Moim zdaniem, bardzo ważne jest, żebyśmy dobrze zarządzali tymi zasobami, bo czysta woda to podstawa zdrowia.

Pytanie 17

W instalacji kanalizacyjnej zawory wentylacyjne powinny być montowane

A. na podejściu kanalizacyjnym

B. na przyłączu kanalizacyjnym

C. na pionie kanalizacyjnym

D. na poziomie kanalizacyjnym

Zawory napowietrzające w instalacji kanalizacyjnej montuje się na pionie kanalizacyjnym, ponieważ ich głównym zadaniem jest zapobieganie powstawaniu podciśnienia w systemie. W momencie, gdy woda przepływa przez rury, może dojść do nagłych zmian ciśnienia, co może prowadzić do powstawania syfonów i nieprzyjemnych zapachów. Zawory te umożliwiają nawilżenie powietrza w instalacji, co pozwala na utrzymanie odpowiedniego poziomu ciśnienia. Przykładowo, w budynkach wielorodzinnych, gdzie instalacje kanalizacyjne są rozbudowane, zainstalowanie zaworów napowietrzających na pionie kanalizacyjnym zapewnia prawidłowy przepływ oraz minimalizuje ryzyko zatorów. Dobrym standardem jest stosowanie zaworów zgodnych z normą PN-EN 12056, która reguluje zasady projektowania i wykonania systemów kanalizacyjnych, w tym również wymagania dotyczące wentylacji. Dzięki tym rozwiązaniom użytkownicy mogą cieszyć się komfortem oraz bezpieczeństwem w codziennym użytkowaniu instalacji.

Pytanie 18

Jaką średnicę ma podejście kanalizacyjne dla zlewozmywaków?

A. 75 mm

B. 50 mm

C. 40 mm

D. 80 mm

Wybór średnicy podejścia kanalizacyjnego jest kluczowy dla efektywności całego systemu. Odpowiedzi sugerujące średnice 80 mm, 40 mm, czy 75 mm są nieprawidłowe i mogą prowadzić do różnych problemów w instalacji. Średnica 80 mm jest zbyt duża dla standardowego zlewozmywaka, co może skutkować większymi kosztami materiałowymi oraz nieoptymalnym przepływem. Tego typu średnice są stosowane w głównych liniach kanalizacyjnych, a nie w podejściach do indywidualnych urządzeń sanitarnych. Użycie rury o średnicy 40 mm jest niewystarczające, zwłaszcza w kontekście zlewozmywaków, które generują znaczną ilość wody. Taka średnica zwiększa ryzyko zatorów i nieprawidłowego odpływu, co prowadzi do kosztownych napraw i konserwacji. Natomiast średnica 75 mm, choć bliska poprawnej odpowiedzi, również jest niewłaściwa, ponieważ nie stosuje się jej w standardowych instalacjach domowych. W przypadku zlewozmywaków, odpowiedni dobór średnicy jest zgodny z najlepszymi praktykami, które podkreślają znaczenie efektywności i bezpieczeństwa instalacji. Nieprawidłowe dobieranie średnic kanalizacyjnych wynika często z niedostatecznej wiedzy na temat zasad hydrauliki oraz wymogów norm budowlanych, co może prowadzić do nieprawidłowego funkcjonowania systemów odwadniających.

Pytanie 19

Na podstawie danych zamieszczonych w tabeli wskaż szerokość wykopu nieumocnionego, w którym ma być ułożony kanał betonowy o średnicy Ø 500.

Średnica rurociągu w mm	Rurociągi
	Żeliwne i stalowe		Kamionkowe i betonowe
	Ściany wykopów
	nieumocnione	umocnione	nieumocnione	umocnione
	Szerokość wykopu w m
50-100	0,80	0,90	0,80	0,90
200	0,90	1,00	0,90	1,00
250	0,95	1,05	0,95	1,05
300	1,00	1,10	1,00	1,10
350	1,10	1,20	1,15	1,25
400	1,15	1,25	1,20	1,30
500	1,30	1,40	1,35	1,45
600	1,45	1,55	1,50	1,60
800	1,75	1,85	1,80	1,90
1000	2,00	2,15	2,05	2,05

A. 1,35 m

B. 1,45 m

C. 0,90 m

D. 0,80 m

Odpowiedź 1,35 m jest poprawna, ponieważ zgodnie z normami budowlanymi, szerokość wykopu dla rurociągów betonowych o średnicy Ø 500 mm powinna wynosić 1,35 m. Takie wartości są określone na podstawie analizy przestrzeni wymaganej do prawidłowego ułożenia rurociągu oraz zapewnienia dostępu do niego w przypadku przyszłych napraw lub inspekcji. Wykop o odpowiedniej szerokości nie tylko ułatwia pracę, ale także zapewnia stabilność wykopu, co jest kluczowe dla bezpieczeństwa pracy. Przykładowo, w praktyce budowlanej, zachowanie wymaganej szerokości wykopu pozwala na uniknięcie osuwisk oraz innych niebezpieczeństw, które mogą wynikać z niewłaściwego przygotowania terenu. Zgodnie z ogólnymi zasadami inżynierii lądowej, zaleca się także przestrzeganie norm dotyczących minimalnych szerokości wykopów, co jest istotne w kontekście ochrony zdrowia i życia pracowników. Dodatkowo, odpowiednia szerokość wykopu ułatwia także późniejsze prace konserwacyjne rurociągu, co ma kluczowe znaczenie w długoterminowej eksploatacji infrastruktury.

Pytanie 20

Wody gruntowe znajdujące się w strefie nasycenia, znanej jako strefa saturacji, to wody

A. higroskopijne

B. błonkowate

C. głębionowe

D. kapilarne

Kapilarne, błonkowate i higroskopijne to terminy odnoszące się do różnych typów wód, które nie leżą w strefie nasycenia. Woda kapilarna to woda, która jest zatrzymywana w glebie w charakterystycznych mikroprzestrzeniach pomiędzy cząstkami gleby. Jest ona dostępna dla roślin, ale w odróżnieniu od wód głębinowych nie wypełnia wszystkich porów gleby, co oznacza, że nie znajduje się w strefie nasycenia. Woda błonkowata to woda, która tworzy cienką warstwę na powierzchni cząstek gleby; nie jest ona dostatecznie głęboka, aby uznać ją za zasoby wód gruntowych. Higroskopijne wody są te, które są związane z cząstkami glebowymi, ale nie są dostępne dla organizmów żywych w sposób, który pozwala na ich wykorzystanie. Dlatego też, wbrew powszechnym przekonaniom, wody te nie stanowią odpowiedniego źródła dla zaopatrzenia w wodę. Typowe błędy myślowe prowadzące do takich niepoprawnych wniosków często wynikają z niepełnego zrozumienia procesów hydrologicznych oraz różnicy w dostępności wód dla różnych zastosowań. W praktyce ważne jest, aby rozróżniać te rodzaje wód, ponieważ mają one różne właściwości i zastosowania w ekosystemach oraz inżynierii środowiskowej.

Pytanie 21

W jaki sposób zapewnia się szczelność opisanego w ramce połączenia przewodów instalacji kanalizacyjnej?

Aby wykonać połączenie, należy sfazować i posmarować
bosy koniec rury środkiem poślizgowym, a następnie
wprowadzić go do dna kielicha.

A. Zaciskaniem.

B. Klejem.

C. Uszczelką.

D. Zgrzewaniem.

Uszczelka jest kluczowym elementem w zapewnieniu szczelności połączeń przewodów w instalacji kanalizacyjnej. Stosowanie uszczelek w takich połączeniach opiera się na zasadzie, że uszczelka, umieszczona pomiędzy elementami, tworzy barierę, która zapobiega wyciekom. W procesie montażu, jak wskazuje opis na zdjęciu, ważne jest odpowiednie sfazowanie i nałożenie środka poślizgowego na bosy koniec rury, co ułatwia wprowadzenie rury do kielicha. Tego rodzaju połączenia powinny być zgodne z normami branżowymi, takimi jak PN-EN 681, które określają wymagania dla materiałów uszczelniających. Uszczelki są często stosowane, ponieważ są w stanie znieść wysokie ciśnienie oraz zmiany temperatury, co czyni je idealnym rozwiązaniem w systemach kanalizacyjnych. Przykładem zastosowania uszczelek jest montaż rur PVC, gdzie uszczelka doprowadza do szczelnego połączenia bez potrzeby stosowania dodatkowych metod, takich jak klejenie czy zgrzewanie, co jest czasochłonne i może wprowadzać dodatkowe ryzyko błędów.

Pytanie 22

Główną metodą ochrony kanałów przed zanieczyszczeniem jest ich czyszczenie. Aby osiągnąć odpowiedni efekt czyszczenia, gdy osady nie są zbite, konieczne jest zapewnienie prędkości przepływu wynoszącej

A. 0,8 m/s

B. 2,5-3,0 m/s

C. 1,0-1,2 m/s

D. 0,5 m/s

Odpowiedź 1,0-1,2 m/s jest prawidłowa, ponieważ to zakres prędkości, który jest zalecany do skutecznego płukania kanałów w przypadku, gdy osady nie są zbite. Prędkość ta umożliwia osiągnięcie odpowiedniej energii hydraulicznej, która jest potrzebna do mobilizacji osadów z dna kanału. Płukanie z tą prędkością pozwala na skuteczne usunięcie zanieczyszczeń, co jest kluczowe w utrzymaniu efektywności systemów kanalizacyjnych. W praktyce, takie prędkości są często stosowane w różnych instalacjach wodociągowych i kanalizacyjnych, w tym w systemach oczyszczania ścieków. Przykładem może być zastosowanie w oczyszczalniach ścieków, gdzie regularne płukanie rur i studzienek jest niezbędne do utrzymania ich sprawności. W ramach dobrych praktyk inżynieryjnych, prędkości w tym zakresie zapewniają nie tylko skuteczność płukania, ale także minimalizują ryzyko uszkodzenia infrastruktury, co mogłoby się zdarzyć przy wyższych prędkościach, takich jak 2,5-3,0 m/s. Dodatkowo, zgodnie z normami branżowymi, takich jak normy PN-EN dotyczące systemów kanalizacyjnych, utrzymanie prędkości w tym optymalnym zakresie jest kluczowe dla efektywności operacyjnej.

Pytanie 23

Jakie jest zadanie przeglądu technicznego systemów kanalizacyjnych?

A. analiza zgodności realizacji instalacji z dokumentacją.

B. nadzorowanie wykonania prac konserwacyjnych i remontowych.

C. ustalenie poziomu agresywności ścieków odprowadzanych.

D. weryfikacja stanu technicznego systemu i dokumentacja wykrytych uszkodzeń.

Przegląd techniczny instalacji kanalizacyjnych ma kluczowe znaczenie dla zapewnienia ich prawidłowego funkcjonowania oraz bezpieczeństwa użytkowników i środowiska. Odpowiedź wskazująca na sprawdzenie stanu technicznego instalacji i opisanie stwierdzonych uszkodzeń jest prawidłowa, ponieważ regularne audyty techniczne pozwalają na wczesne wykrywanie problemów, co w konsekwencji może zapobiec poważnym awariom. Przykładem zastosowania tej praktyki jest okresowe inspekcjonowanie rur za pomocą kamer inspekcyjnych, co pozwala na dokładne określenie ich stanu. Dobre praktyki branżowe, takie jak te zawarte w normach PN-EN 12056 dotyczących systemów kanalizacyjnych, podkreślają znaczenie systematycznych przeglądów oraz dokumentacji stanu technicznego. Dzięki nim można skutecznie planować prace konserwacyjne i naprawcze, co przyczynia się do dłuższej żywotności instalacji oraz minimalizacji ryzyka związanego z ich eksploatacją.

Pytanie 24

Z jakiego rodzaju rur powinien być wykonany przykanalik do ścieków agresywnych?

A. Kamionkowych

B. Betonowych

C. Stalowych

D. Żeliwnych

Kamionkowe rury są zalecanym materiałem do budowy przykanalików na ścieki agresywne ze względu na ich wysoką odporność na działanie substancji chemicznych oraz korozję. Kamionka, będąca materiałem ceramicznym, charakteryzuje się minimalną absorpcją wody i jest w stanie wytrzymać wpływ różnorodnych chemikaliów, co czyni ją idealnym wyborem w przypadku odprowadzania ścieków przemysłowych, które mogą zawierać agresywne substancje. Zastosowanie rur kamionkowych znajduje uzasadnienie w standardach budowlanych i normach dotyczących systemów kanalizacyjnych, które podkreślają konieczność używania materiałów odpornych na korozję. Przykładowo, w instalacjach przemysłowych, gdzie ścieki mogą mieć pH skrajnie niskie lub wysokie, rury kamionkowe skutecznie utrzymują integralność systemu odprowadzania. Dodatkowo, ich gładka powierzchnia wewnętrzna minimalizuje opory przepływu i ogranicza osadzanie się zanieczyszczeń, co przekłada się na dłuższą żywotność systemu.

Pytanie 25

Na końcach kanałów wentylacyjnych grawitacyjnych znajdujących się na dachach obiektów instaluje się

A. wywietrzaki dachowe

B. zawory napowietrzające

C. rury wywiewne

D. czerpnie powietrza

Czerpnie powietrza, rury wywiewne oraz zawory napowietrzające to elementy, które pełnią rolę w różnych systemach wentylacji, jednak nie są odpowiednie na wylotach kanałów wentylacyjnych grawitacyjnych na dachach budynków. Czerpnie powietrza są stosowane do pobierania świeżego powietrza z zewnątrz, a więc ich umiejscowienie powinno być zlokalizowane na poziomie gruntu lub w przypodłogowych strefach, aby zapewnić efektywne wprowadzenie powietrza do budynku. Rury wywiewne, z kolei, są bardziej odpowiednie dla wentylacji mechanicznej, gdzie zasysanie i wywiewanie powietrza odbywa się za pomocą wentylatorów, co nie ma zastosowania w systemach wentylacji grawitacyjnej. Zawory napowietrzające służą do regulacji przepływu powietrza w systemach wentylacyjnych, jednak stosowanie ich w okolicy wylotów kanałów wentylacyjnych mogłoby prowadzić do nieprawidłowego funkcjonowania systemu, ponieważ ich rolą nie jest odprowadzanie powietrza, ale jego regulacja. Dlatego kluczowe jest zrozumienie, że wywietrzaki dachowe są jedynym odpowiednim rozwiązaniem, które zapewnia właściwe funkcjonowanie wentylacji grawitacyjnej, co podkreśla znaczenie znajomości zastosowań poszczególnych elementów systemów wentylacyjnych.

Pytanie 26

Gdzie montowana jest odsadza w systemie kanalizacyjnym?

A. na poziomie systemu kanalizacyjnego

B. na przyłączu do kanalizacji

C. w podejściu do kanalizacji

D. w pionie systemu kanalizacyjnego

Odsadzka w instalacji kanalizacyjnej odnosi się do odgałęzienia rury, które ma na celu odprowadzenie ścieków z pionu kanalizacyjnego do poziomych instalacji, takich jak rury odpływowe. Montaż odsadzek w pionach kanalizacyjnych jest zgodny z normami i standardami budowlanymi, które określają, że rury odpływowe, powinny być podłączane do odpływów w sposób, który umożliwia prawidłowy odpływ wody oraz minimalizuje ryzyko zatorów. Przykładem zastosowania odsadzek może być sytuacja, gdy w budynku mieszkalnym planuje się podłączenie kilku urządzeń sanitarnych, takich jak umywalka, wanna czy toaleta. W takim przypadku, każda z tych instalacji musi być odpowiednio podłączona do pionu kanalizacyjnego, aby zapewnić ich prawidłowe funkcjonowanie i odprowadzanie ścieków. Profesjonalne podejście do montażu odsadzek uwzględnia przepisy Prawa budowlanego oraz wszelkie normy dotyczące instalacji sanitarnych, co zapewnia ich trwałość oraz efektywność. Odpowiednia instalacja odsadzek jest kluczowa, aby unikać dalszych problemów z systemem kanalizacyjnym w przyszłości.

Pytanie 27

Budowę zaworu odpowietrzającego przedstawiono na rysunku

A. A.

B. C.

C. B.

D. D.

Zawory przedstawione na rysunkach B, C i D, mimo że pełnią ważne funkcje w systemach hydraulicznych, nie są zaworami odpowietrzającymi. Zawór bezpieczeństwa (B) ma za zadanie chronić instalacje przed nadmiernym ciśnieniem, co powoduje jego otwarcie w momencie, gdy ciśnienie przekracza ustaloną wartość. Jego działanie jest kluczowe dla ochrony systemów przed awariami, ale nie odnosi się do problematyki odpowietrzania. Zawór zwrotny (C) z kolei, zapobiega przepływowi cieczy w przeciwnym kierunku, co jest istotne w kontekście zachowania ciśnienia w systemie, ale nie eliminuje powietrza. Na końcu, zawór regulacyjny (D) służy do kontroli przepływu cieczy w instalacji, co umożliwia dostosowanie parametrów pracy systemu do bieżących potrzeb, lecz również nie dotyczy kwestii odpowietrzania. Wiele osób myli te różne typy zaworów, co prowadzi do nieprawidłowych wniosków na temat ich zastosowania. Kluczowym błędem jest założenie, że wszystkie zawory spełniają tę samą funkcję, co prowadzi do niewłaściwego doboru komponentów do instalacji. Aby uniknąć takich nieporozumień, ważne jest zrozumienie specyfiki każdego z tych urządzeń oraz ich zastosowania w praktyce, przy uwzględnieniu ich właściwości oraz norm branżowych.

Pytanie 28

Do elementów systemu wodociągowego nie wlicza się

A. wieży ciśnień

B. separatorów

C. pompowni

D. komór zasuw

Separator to urządzenie stosowane w systemach wodociągowych do oddzielania niepożądanych zanieczyszczeń i substancji stałych od wody. Nie jest bezpośrednio związane z transportem i gromadzeniem wody, a jego rola jest bardziej wspomagająca, co czyni go elementem, który nie należy do podstawowych obiektów sieci wodociągowej. Woda pitna musi być wolna od zanieczyszczeń, dlatego separatory są kluczowe w procesach uzdatniania wody, ale nie są integralną częścią samej infrastruktury wodociągowej. Przykładem zastosowania separatorów są systemy oczyszczania wód deszczowych, gdzie ich rolą jest ochrona zbiorników wodnych przed zanieczyszczeniami, co jest zgodne z normami ochrony środowiska i dobrymi praktykami inżynieryjnymi. Zrozumienie roli separatorów w kontekście systemów wodociągowych jest istotne dla projektantów i operatorów, którzy muszą gwarantować jakość dostarczanej wody zgodnie z obowiązującymi przepisami.

Pytanie 29

Ile wpustów dachowych o średnicy 56 mm powinno się zamontować na dachu w celu odprowadzenia wody deszczowej, jeżeli wymiary dachu to 50 m na 96 m, a jeden wpust jest w stanie odprowadzić wodę z powierzchni 400 m²?

A. 48 sztuk

B. 24 sztuki

C. 12 sztuk

D. 6 sztuk

Poprawna odpowiedź to 12 sztuk wpustów dachowych. Aby obliczyć liczbę wpustów potrzebnych do odprowadzenia wód deszczowych z dachu, należy najpierw obliczyć całkowitą powierzchnię dachu. W tym przypadku dach ma wymiary 50 m na 96 m, co daje łączną powierzchnię 4800 m². Zgodnie z danymi, jeden wpust odwadnia powierzchnię 400 m². Dlatego, aby ustalić liczbę wpustów, dzielimy całkowitą powierzchnię dachu przez powierzchnię odwadnianą przez jeden wpust: 4800 m² / 400 m² = 12 wpustów. Zastosowanie tej zasady jest kluczowe w projektowaniu systemów odwadniających, aby zapewnić ich efektywność oraz zapobiec gromadzeniu się wody na dachu, co może prowadzić do uszkodzeń konstrukcji oraz zwiększonego ryzyka zalania. Praktyczne przykłady obejmują obliczenia w projektach budowlanych oraz w instalacjach dachowych, gdzie dokładne określenie liczby wpustów ma znaczenie dla funkcjonalności i trwałości całego systemu. Warto również zwrócić uwagę na normy budowlane, które mogą regulować minimalne wymagania dotyczące odwadniania dachów płaskich.

Pytanie 30

Wskaż na podstawie danych zawartych w tabeli rysunek, na którym zastosowano minimalne odległości pomiędzy przyborami sanitarnymi.

Minimalne odległości między przyborami sanitarnymi wg PN-88/B-01058 (fragment)
Przybory sanitarne	Bidet	Kabina natryskowa	Miska ustępowa	Pralka automatyczna	Umywalka	Wanna
Przybory sanitarne	cm	cm	cm	cm	cm	cm
Bidet	-	30	30	60	30	30
Kabina natryskowa	30	-	20	10	20	-
Miska ustępowa	30	20	-	20	20	20
Pralka automatyczna	60	10	20	-	20	60
Umywalka	30	30	20	30	30	20
Wanna	30	-	20	60	20	-

A. B.

B. A.

C. C.

D. D.

Rysunek C jest poprawny, ponieważ spełnia wymogi minimalnych odległości pomiędzy urządzeniami sanitarnymi, w tym przypadku między pralką a umywalką, które powinny wynosić co najmniej 60 cm. Zachowanie tych odległości jest kluczowe nie tylko ze względu na komfort użytkowania, ale także ze względów bezpieczeństwa oraz efektywności przepływu powietrza. Właściwe rozmieszczenie urządzeń sanitarnych zgodnie z normami budowlanymi oraz standardami branżowymi, takimi jak PN-EN 12056 dotyczące instalacji odprowadzania wód, zapewnia optymalne warunki do ich użytkowania. Na przykład, niewłaściwy odstęp może prowadzić do problemów z odprowadzaniem ścieków lub gromadzeniem wilgoci, co sprzyja rozwojowi pleśni. W praktyce, projektując łazienkę czy pralnię, warto zawsze konsultować się z odpowiednimi normami i wytycznymi, aby zapewnić sobie i innym komfort oraz bezpieczeństwo użytkowania.

Pytanie 31

Symbolem graficznym przedstawionym na rysunku oznacza się

A. wydłużkę.

B. zasuwę.

C. trójnik zaślepiony.

D. zawór redukcyjny.

Symbol graficzny przedstawiony na rysunku określa zasuwę, która jest kluczowym elementem w instalacjach rurociągowych. Zasuwa jest urządzeniem umożliwiającym całkowite odcięcie lub przywrócenie przepływu medium, co jest niezwykle istotne podczas konserwacji lub napraw. Zasuwy są powszechnie stosowane w różnych systemach, takich jak wodociągi, instalacje gazowe czy przemysłowe rurociągi. Ich charakterystyczny symbol, składający się z dwóch linii przecinających się pod kątem, odzwierciedla mechanizm zamykający przepływ. Zastosowanie zasuwy przyczynia się do zwiększenia bezpieczeństwa operacji poprzez umożliwienie kontrolowania przepływu substancji. Standardy branżowe, takie jak PN-EN 13774, definiują wymagania dotyczące budowy oraz działania zasuw, co podkreśla ich znaczenie w każdym projekcie instalacyjnym. Wiedza na temat symboli i funkcji komponentów instalacyjnych jest kluczowa dla inżynierów i techników, a poprawne ich zrozumienie ma praktyczne zastosowanie w codziennej pracy.

Pytanie 32

Jakie metody należy zastosować do odwadniania wykopów w gruntach spoistych, gdy napływ wód gruntowych jest niewielki?

A. rowki wzdłuż jednej ze ścian oraz studzienki zbiorcze

B. studnie kopane oraz pompy

C. drenaż wzdłuż dna oraz studzienki zbiorcze

D. igłofiltry i pompy

Rowki wzdłuż jednej ze ścian wykopu oraz studzienki zbiorcze stanowią efektywną metodę odwadniania w gruntach spoistych, szczególnie przy małym napływie wód gruntowych. Taki system pozwala na skuteczne odprowadzanie wody, minimalizując ryzyko stabilności wykopu oraz degradacji jakości gruntu. Rowki, umieszczone wzdłuż ścian wykopu, umożliwiają zbieranie i kierowanie wód gruntowych do studzienek, skąd mogą być one łatwo pompowane lub odprowadzane. Dzięki takiemu rozwiązaniu, woda jest usuwana w sposób kontrolowany, co zapobiega powstawaniu kałuż i podtopień. Praktycznym zastosowaniem tego rozwiązania jest jego wykorzystanie w budownictwie, gdzie wykopy pod fundamenty wymagają utrzymania suchego środowiska pracy dla bezpieczeństwa pracowników oraz trwałości konstrukcji. W branży budowlanej stosuje się również normy dotyczące odwadniania, takie jak PN-EN 1610, które wskazują na znaczenie właściwego zarządzania wodami gruntowymi w trakcie realizacji robót budowlanych.

Pytanie 33

Na etapie jakich prac dokonuje się deskowania ścian w wykopie w trakcie budowy systemu kanalizacyjnego?

A. Po przygotowaniu podłoża dla przewodów

B. Przed odprowadzeniem wody z wykopu

C. Po umieszczeniu przewodów w wykopie

D. Zanim zostanie określona głębokość dna wykopu

Wykonanie deskowania ścian wykopu przed ustaleniem głębokości dna wykopu jest podejściem, które może prowadzić do wielu praktycznych problemów. W pierwszej kolejności, brak dokładnego ustalenia głębokości wykopu sprawia, że deskowanie może być przygotowane na nieodpowiednią wysokość, co może skutkować jego niestabilnością. To z kolei może prowadzić do niebezpiecznych sytuacji, takich jak osypywanie się ziemi i uszkodzenie deskowania. Pomijanie etapu ustalenia głębokości dna wykopu przed deskowaniem jest także naruszeniem standardów budowlanych, które wymagają dokładnego zaplanowania wykopów w zależności od specyfiki projektu. Opuszczenie przewodów do wykopu przed deskowaniem również jest nieodpowiednie, ponieważ może prowadzić do ich uszkodzenia w wyniku niestabilności ścian wykopu. Przykładowo, jeżeli przewody zostaną umieszczone w wykopie bez odpowiedniego wsparcia, mogą zostać zgniecione przez osuwającą się ziemię, co generuje dodatkowe koszty oraz opóźnienia w realizacji projektu. Wreszcie, przygotowanie podłoża pod przewody powinno odbywać się w bezpiecznych warunkach, co oznacza, że deskowanie musi być wykonane przed rozpoczęciem jakichkolwiek prac związanych z instalacją. Stosowanie nieprawidłowych kolejności działań w procesie budowlanym, takich jak odwodnienie wykopu przed deskowaniem, również naraża na ryzyko bezpieczeństwa całej konstrukcji, co jest niezgodne z zasadami inżynierii budowlanej.

Pytanie 34

Jak nazywają się wody, które powstają z par wodnych uwalnianych z chłodzącej się magmy w głębi ziemi?

A. Wgłębne

B. Gruntowe

C. Zaskórne

D. Głębinowe

Odpowiedź "Głębinowe" jest prawidłowa, ponieważ odnosi się do wód, które powstają w wyniku kondensacji par wodnych wydobywających się z głębokich warstw ziemi, często związanych z procesami wulkanicznymi lub metamorficznymi. Wody głębinowe są zlokalizowane w głębszych warstwach geologicznych, gdzie temperatura i ciśnienie są znacznie wyższe niż w warstwach powierzchniowych. W rzeczywistości, wody te mogą być źródłem cennych zasobów, takich jak gorące źródła, które są wykorzystywane w geotermalnym ogrzewaniu budynków oraz w procesach przemysłowych. Głębinowe wody są również istotne w kontekście badań geologicznych, pomagając zrozumieć historię geologiczną Ziemi oraz procesy, które kształtują jej wnętrze. Na przykład, analiza chemiczna głębinowych wód może ujawnić informacje na temat składników mineralnych, które są obecne w ziemi, co pomoże w ocenie potencjału wydobycia minerałów lub gazów. Dodatkowo, wody głębinowe odgrywają ważną rolę w hydrologii, wpływając na lokalne ekosystemy i cykle wodne.

Pytanie 35

Rysunek przedstawia stelaż do montażu

A. umywalki z baterią stojącą.

B. miski ustępowej stojącej.

C. umywalki z baterią wiszącą.

D. miski ustępowej wiszącej.

Poprawna odpowiedź wskazuje na stelaż montażowy, który jest przeznaczony do instalacji miski ustępowej wiszącej. Tego rodzaju stelaże charakteryzują się specjalnie zaprojektowanymi elementami mocującymi, które umożliwiają solidne zamocowanie miski w sposób ukryty, co jest zgodne z nowoczesnymi standardami instalacji sanitarnych. Praktycznym zastosowaniem takich stelaży jest nie tylko estetyka – miski ustępowe wiszące pozwalają na łatwiejsze utrzymanie czystości podłogi, ale także efektywność przestrzenna w małych łazienkach. Dodatkowo, stelaż ten umożliwia ukrycie zbiornika spłukującego za ścianą, co przyczynia się do lepszego wykorzystania przestrzeni oraz wpływa na ogólną estetykę pomieszczenia. W nowoczesnym budownictwie sanitarnym, korzystanie z misek ustępowych wiszących stało się normą, co odzwierciedla również zmieniające się podejście do projektowania wnętrz. Dobrą praktyką jest korzystanie z certyfikowanych stelaży, które spełniają europejskie normy jakości oraz bezpieczeństwa.

Pytanie 36

Którą rurą odprowadzany jest nadmiar wody z systemu c.o. w otwartym naczyniu wzbiorczym?

A. Rura sygnalizacyjna

B. Rura bezpieczeństwa

C. Rura cyrkulacyjna

D. Rura przelewowa

Wybór odpowiedzi 'sygnalizacyjną' jest błędny, ponieważ rura sygnalizacyjna nie ma funkcji odprowadzania nadmiaru wody z systemu centralnego ogrzewania. Rura sygnalizacyjna służy do powiadamiania o stanie systemu, na przykład poprzez monitorowanie poziomu wody, ale nie jest przeznaczona do odprowadzania cieczy. Podobnie, odpowiedź 'cyrkulacyjną' myli funkcję rur w instalacjach c.o. Rura cyrkulacyjna jest używana do krążenia wody w obiegu, co zapewnia równomierne rozprowadzenie ciepła w budynku, ale nie ma związku z odprowadzaniem nadmiaru wody. Z kolei rura bezpieczeństwa ma na celu ochranianie systemu przed nadmiernym ciśnieniem, jednak w kontekście nadmiaru wody w naczyniu wzbiorczym nie jest to jej główna funkcja. Podejmowanie decyzji na podstawie błędnych zrozumień funkcji rur w systemach grzewczych prowadzi do nieefektywności, a nawet do awarii systemu. Ważne jest, aby rozumieć, że odpowiednie projektowanie i dobór komponentów instalacji grzewczych, zgodnie z wytycznymi branżowymi, jest kluczowym elementem zapewniającym ich prawidłowe działanie i bezpieczeństwo użytkowników.

Pytanie 37

Jaką rolę odgrywają studzienki rewizyjne w systemie kanalizacyjnym?

A. Ograniczają zbyt duże spadki w kanałach

B. Usuwają nadmiar ścieków z rury

C. Chronią kanał przed uszkodzeniami mechanicznymi

D. Pozwalają na bieżącą inspekcję kanałów

Studzienki rewizyjne są kluczowymi elementami sieci kanalizacyjnej, ponieważ umożliwiają bieżącą kontrolę oraz inspekcję stanu kanałów. Dzięki nim można szybko zlokalizować i usunąć ewentualne zatory, co ma istotne znaczenie dla prawidłowego funkcjonowania całego systemu. Przykładowo, w przypadku wystąpienia awarii, studzienki rewizyjne pozwalają na łatwy dostęp do wnętrza kanałów, co znacząco przyspiesza proces naprawczy. Ponadto, regularne inspekcje studzienek mogą przyczynić się do wczesnego wykrywania problemów, takich jak korozja czy uszkodzenia mechaniczne, co jest kluczowe dla zachowania ciągłości działania sieci. Warto również dodać, że zgodnie z normami branżowymi, takie jak PN-EN 13598-1, projektowanie i rozmieszczenie studzienek rewizyjnych powinno być przemyślane i dostosowane do specyfiki terenu oraz przewidywanych obciążeń, co dodatkowo podnosi efektywność ich funkcji.

Pytanie 38

Jakie jest zastosowanie źródeł ulicznych?

A. bezpośredniego pobierania wody

B. obniżania ciśnienia w systemie wodociągowym

C. odwadniania systemu wodociągowego

D. ograniczania przepływu wody

Nieprawidłowe odpowiedzi dotyczące funkcji źródeł ulicznych wskazują na pewne nieporozumienia związane z ich rolą w infrastrukturze wodociągowej. Zmniejszanie ciśnienia w sieci wodociągowej nie jest celem ich konstrukcji. Głównym zadaniem źródeł ulicznych jest zapewnienie dostępu do wody, a nie regulacja parametrów systemu wodociągowego. Odpowiedzi sugerujące zamykanie przepływu wody są również mylące. W rzeczywistości, to zawory i inne mechanizmy kontrolne są odpowiedzialne za zarządzanie przepływem wody w sieci wodociągowej, a nie same źródła. Ponadto, źródła uliczne nie służą do odwadniania sieci wodociągowej; ich funkcja polega na umożliwieniu poboru wody, a nie jej usuwania. Typowe błędne myślenie polega na myleniu różnych elementów sieci wodociągowej oraz ich funkcji. Ważne jest, aby zrozumieć, że każdy element infrastruktury wodociągowej ma swoje specyficzne zadania i działania, które są zdefiniowane przez przepisy oraz standardy branżowe. Niewłaściwe przypisanie funkcji do źródeł ulicznych może prowadzić do nieefektywności oraz problemów operacyjnych w zarządzaniu systemem wodociągowym.

Pytanie 39

Gdzie instaluje się osadzkę w systemie kanalizacyjnym?

A. na podejściu

B. w studni rewizyjnej

C. w pionie

D. na przykanaliku

Odsadzkę w instalacji kanalizacyjnej montuje się na pionie, co jest kluczowe dla prawidłowego działania systemu odprowadzania ścieków. Pion jest elementem instalacji, który prowadzi ścieki w kierunku studni rewizyjnej lub przyłącza do kanalizacji ogólnospławnej. Właściwe umiejscowienie osadzenia zapewnia grawitacyjne odprowadzanie ścieków, co jest zgodne z normami budowlanymi oraz zasadami hydrauliki. Zastosowanie osadzek na pionie pozwala na skuteczne zminimalizowanie oporów przepływu, co jest niezwykle istotne w przypadku instalacji o dużym obciążeniu. W praktyce, w przypadku mieszkań wielorodzinnych, piony kanalizacyjne powinny być przemyślane i odpowiednio wymiarowane, aby uniknąć zatorów, które mogą prowadzić do nieprzyjemnych zapachów oraz problemów zdrowotnych. Dobrą praktyką jest również regularne inspekcjonowanie pionów w celu wczesnego wykrywania potencjalnych problemów, takich jak osady czy korozja, co może wpłynąć na jakość systemu kanalizacyjnego.

Pytanie 40

Jaką funkcję pełni odsadzka montowana w pionie kanalizacyjnym?

A. Pozwala na dostęp do wnętrza przewodów

B. Spowalnia prędkość przepływu ścieków

C. Chroni budynek przed zalaniem przez cofające się ścieki

D. Zapewnia wentylację i napowietrzenie instalacji

Odsadzka montowana na pionie kanalizacyjnym pełni kluczową rolę w regulacji przepływu ścieków, spowalniając ich prędkość. Dzięki zastosowaniu odpowiednich kształtów i materiałów, odsadzki pozwalają na efektywne zarządzanie przepływem i uniknięcie nadmiernych turbulencji, które mogą prowadzić do powstawania hałasu oraz uszkodzeń systemu. Przykładem mogą być instalacje w budynkach wielorodzinnych, gdzie odpowiednio zaprojektowane odsadzki minimalizują ryzyko osadzania się zanieczyszczeń w przewodach. Ponadto, zgodnie z normami budowlanymi, odpowiednia prędkość przepływu jest istotna dla zapewnienia ciągłości systemu kanalizacyjnego oraz jego wydajności. W ten sposób, stosowanie odsadzek zgodnie z najlepszymi praktykami inżynieryjnymi przyczynia się do długotrwałej i niezawodnej pracy systemu kanalizacyjnego.

Rozpocznij nowy egzamin

Powrót do strony głównej
