Pytanie 2
Multimetrem widocznym na rysunku można wykonać bezpośredni pomiar
A. pojemności własnej kondensatora elektrolitycznego.
B. impedancji falowej przewodu antenowego samochodowego OR.
C. reaktancji indukcyjnej dławika przeciwzakłóceniowego.
D. terminatorów na magistrali CAN.
Wybór odpowiedzi dotyczącej impedancji falowej przewodu antenowego samochodowego, reaktancji indukcyjnej dławika przeciwzakłóceniowego lub pojemności kondensatora elektrolitycznego wynika z nieporozumienia dotyczącego możliwości pomiarowych multimetru cyfrowego. Impedancja falowa, będąca wynikiem połączenia rezystancji, indukcyjności i pojemności, jest pojęciem stosowanym w kontekście fal elektromagnetycznych w transmisji sygnałów. Pomiar impedancji falowej wymaga specjalistycznych narzędzi, takich jak analizatory impedancji, które mogą wykonać pomiary w odpowiednich warunkach. W przypadku reaktancji indukcyjnej, pomiar ten zazwyczaj odbywa się przy użyciu innego rodzaju urządzenia, które może analizować zjawiska dynamiczne w obwodach prądu zmiennego. Podobnie, pomiar pojemności kondensatora elektrolitycznego wymaga multimetru z funkcją pomiaru pojemności, co nie jest standardem dla większości podstawowych multimetrów. Często mylnie zakłada się, że multimetr cyfrowy może zastąpić bardziej zaawansowane instrumenty pomiarowe, co prowadzi do błędnych interpretacji wyników. W związku z tym, zrozumienie ograniczeń narzędzi pomiarowych oraz umiejętność doboru odpowiednich przyrządów do konkretnych zadań pomiarowych są niezbędne dla prawidłowego wykonywania prac inżynieryjnych.
Pytanie 3
W przedstawionym na rysunku układzie woltomierz wskazał wartość 0[V]. Świadczy to o uszkodzeniu
A. diody Zenera.
B. transformatora.
C. diody prostowniczej.
D. rezystora.
W przypadku pomiaru napięcia na wyjściu transformatora, wskazanie 0 V na woltomierzu sygnalizuje, że transformator nie dostarcza napięcia. Ta sytuacja zazwyczaj wynika z uszkodzenia transformatora, co może być spowodowane różnymi czynnikami, takimi jak przepięcia, przeciążenia lub uszkodzenie izolacji. W praktyce, transformator jest kluczowym komponentem w wielu układach zasilania, a jego prawidłowe działanie jest niezbędne do stabilnego dostarczania energii elektrycznej. Standardy branżowe, takie jak IEC 60076, określają wymagania dotyczące projektowania, budowy i testowania transformatorów, co pomaga zapewnić ich niezawodność. W sytuacji, gdy woltomierz pokazuje 0 V, zaleca się dokładne sprawdzenie transformatora, a także innych elementów układu, aby zdiagnozować źródło problemu. Możliwe jest również wykonanie testów obciążeniowych oraz pomiaru rezystancji uzwojeń, co może dostarczyć dodatkowych informacji na temat stanu transformatora.
Pytanie 4
Filtry oleju oraz wkłady filtrów, które zostały zużyte w trakcie prac warsztatowych
A. powinny być składowane w osobnych pojemnikach w celu ich przekazania do utylizacji
B. klasyfikowane są jako elementy metalowe i przekazywane na złom
C. są usuwane z warsztatu wraz z innymi zanieczyszczeniami
D. ulegają regeneracji
Odpowiedź 4 jest prawidłowa, ponieważ zużyte filtry oleju i wkłady filtrów są odpadami niebezpiecznymi, które muszą być odpowiednio składowane i przekazane do utylizacji. W Polsce, zgodnie z przepisami o odpadach oraz normami ochrony środowiska, odpady te powinny być gromadzone w osobnych pojemnikach, aby zminimalizować ryzyko zanieczyszczenia środowiska. Przykładowo, wiele warsztatów używa oznakowanych zbiorników na olej i filtry, co pozwala na ich łatwiejsze segregowanie i późniejsze przekazywanie do wyspecjalizowanych firm zajmujących się utylizacją. Taka praktyka nie tylko zapewnia zgodność z przepisami, ale również wspiera zrównoważony rozwój i odpowiedzialność ekologiczną w branży motoryzacyjnej. Utylizacja tych odpadów jest niezbędna dla ochrony wód gruntowych oraz gleby przed szkodliwymi substancjami chemicznymi, które mogą się z nich wydobywać.
Pytanie 5
Diagnostykę pojazdu z niewystarczającym chłodzeniem w systemie klimatyzacyjnym powinno się rozpocząć od weryfikacji
A. poprawności funkcjonowania termostatu
B. szczelności pompy wody
C. stanu płynu chłodniczego
D. układu sterującego dmuchawą
Sprawdzanie poprawności działania termostatu, poziomu płynu chłodniczego, czy szczelności pompy wody, to działania, które mogą być istotne w kontekście ogólnego funkcjonowania układu chłodzenia, ale nie są kluczowe w przypadku niedostatecznego chłodzenia w układzie klimatyzacji. Termostat jest odpowiedzialny za regulację temperatury płynu chłodniczego w silniku, a jego uszkodzenie może prowadzić do przegrzewania się silnika, co nie wpływa bezpośrednio na efektywność klimatyzacji. Poziom płynu chłodniczego ma znaczenie, ale w przypadku klimatyzacji, najważniejszy jest układ wentylacji. Sprawdzanie pompy wody również nie będzie pomocne, gdy problem leży w układzie sterowania dmuchawą, ponieważ pompa wody dotyczy obiegu chłodzenia silnika, a nie wentylacji kabinowej. Typowym błędem myślowym jest zakładanie, że wszelkie problemy z temperaturą w kabinie są związane z układem chłodzenia, co może prowadzić do nieefektywnej diagnostyki i opóźnień w naprawach. Warto zwrócić uwagę na to, że odpowiednia sekwencja działań diagnostycznych jest kluczowa, a sprawdzanie układu wentylacji powinno być priorytetem w przypadku problemów z chłodzeniem w kabinie.
Pytanie 6
Na dolnej osłonie przedziału silnikowego zauważono wyciek gęstego czerwonego płynu. Jaki to może być płyn?
A. Płyn hamulcowy DOT 5
B. Olej silnikowy
C. Olej ATF
D. Płyn spryskiwacza
Odpowiedź "Olej ATF" jest poprawna, ponieważ olej ten jest stosowany w systemach automatycznych skrzyń biegów oraz w niektórych systemach hydraulicznych pojazdów. Charakteryzuje się czerwoną barwą, co jest powszechnie stosowanym standardem w branży motoryzacyjnej, aby ułatwić identyfikację płynów. W przypadku wycieku z dolnej osłony przedziału silnikowego, może to wskazywać na problemy z uszczelnieniem, co może prowadzić do dalszych uszkodzeń jednostki napędowej lub skrzyni biegów. Regularne kontrole poziomu oleju ATF oraz jego wymiana zgodnie z zaleceniami producenta są kluczowe dla zapewnienia prawidłowego działania pojazdu i uniknięcia kosztownych napraw. Standardy, takie jak API (American Petroleum Institute) oraz JASO (Japanese Automotive Standards Organization), określają wymagania dla olejów ATF, co powinno być brane pod uwagę przy wyborze odpowiedniego płynu.
Pytanie 7

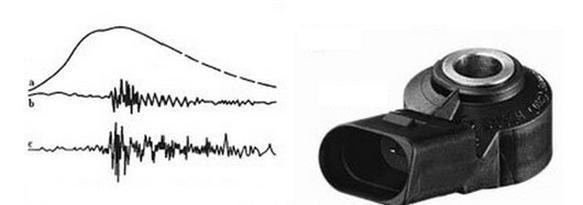

Który czujnik przedstawiają ilustracje?
A. Przyspieszeń liniowych.
B. Spalania stukowego.
C. Kąta wyprzedzenia wtrysku.
D. Pomiaru prędkości obrotowej.
Wybór odpowiedzi związanej z pomiarem prędkości obrotowej, przyspieszeń liniowych czy kąta wyprzedzenia wtrysku może wynikać z mylącego zrozumienia roli poszczególnych czujników w silnikach spalinowych. Czujnik prędkości obrotowej służy do monitorowania tempa obrotów wału korbowego, co jest istotne dla precyzyjnego zarządzania pracą silnika, lecz nie ma bezpośredniego związku z detekcją stuków. Przyspieszenia liniowe natomiast są mierzone w celu analizy ruchów pojazdu, co także nie dotyczy bezpośrednio kontroli spalania. Kąt wyprzedzenia wtrysku to parametr, który wpływa na moment wprowadzenia paliwa do komory spalania, ale nie jest odpowiedzialny za identyfikację problemów związanych z kontrolowanym spalaniem. Te odpowiedzi mogą być wynikiem ogólnych błędów poznawczych, w szczególności braku zrozumienia, jakie konkretne zjawiska fizyczne są monitorowane przez różne czujniki. Kluczem do poprawnego zrozumienia, które czujniki pełnią jakie funkcje, jest znajomość podstawowych zasad działania silników spalinowych oraz ich układów elektronicznych. Niezrozumienie tych różnic może prowadzić do niepoprawnych wniosków i niewłaściwego doboru komponentów w systemach automotive.
Pytanie 8
Podczas próbnej jazdy zauważono zbyt niskie odczyty temperatury płynu chłodzącego. Możliwą przyczyną tego zjawiska może być
A. awaria termostatu
B. nieszczelność w układzie chłodzenia
C. nieodpowiednia jakość płynu chłodzącego
D. zbyt wysoki poziom płynu chłodzącego w zbiorniku wyrównawczym
Uszkodzenie termostatu to jedna z najczęstszych przyczyn niskich wskazań temperatury płynu chłodzącego. Termostat, który reguluje przepływ płynu chłodzącego przez silnik, powinien otwierać się i zamykać w odpowiednich temperaturach, co pozwala na utrzymanie optymalnej temperatury roboczej silnika. Gdy termostat jest uszkodzony i pozostaje otwarty, silnik nie osiąga właściwej temperatury, co skutkuje niskimi wskazaniami. Taka sytuacja może prowadzić do nieefektywnego spalania paliwa oraz zwiększonego zużycia, a także do przyspieszonego zużycia komponentów silnika. Praktycznym przykładem może być sytuacja, w której pojazd nie nagrzewa się odpowiednio w zimie, co nie tylko wpływa na komfort jazdy, ale także na efektywność pracy silnika. Regularne kontrolowanie stanu termostatu oraz jego wymiana w przypadku uszkodzenia to działania zgodne z dobrymi praktykami w zakresie konserwacji pojazdu.
Pytanie 9
Przedstawiona na rysunku część jest elementem
A. rozrusznika.
B. prądnicy.
C. aparatu zapłonowego.
D. alternatora.
To, co widzisz na obrazku, to zdecydowanie element aparatu zapłonowego, a konkretnie palec rozdzielacza. Często spotyka się go w starszych układach zapłonowych, gdzie jego zadaniem jest rozdzielanie wysokiego napięcia generowanego przez cewkę zapłonową do odpowiednich cylindrów silnika poprzez przewody wysokiego napięcia. Palec rozdzielacza wykonuje obrót wewnątrz kopułki i w odpowiednich momentach przekazuje impuls elektryczny do elektrod kopułki, a dalej do świec zapłonowych. Dzięki temu silnik może pracować równomiernie i bez szarpnięć. Moim zdaniem warto wiedzieć, że choć dzisiejsze pojazdy coraz częściej wykorzystują elektroniczne układy zapłonowe, to nadal w wielu starszych konstrukcjach, także tych używanych w technikach szkolnych, ten element jest bardzo istotny. Dobra praktyka serwisowa zakłada regularną kontrolę i wymianę palca rozdzielacza, ponieważ jego zużycie, uszkodzenie lub zawilgocenie może prowadzić do problemów z zapłonem – nierówną pracą silnika, trudnościami z odpaleniem czy nawet przerywaniem zapłonu podczas jazdy. Warto, moim zdaniem, pamiętać o prawidłowej kolejności montażu i zgodności elementu z danym modelem pojazdu, bo tu łatwo popełnić błąd. Z mojego doświadczenia wynika, że często bagatelizuje się znaczenie tego drobiazgu, a to właśnie on bywa „cichym sprawcą” problemów eksploatacyjnych.
Pytanie 10
Jak przebiega kontrola pracy turbosprężarki?
A. wakuometrem
B. multimetrem uniwersalnym
C. komputerem diagnostycznym OBD
D. analizatorem spalin
Analiza niemożności poprawnej kontroli pracy turbosprężarki za pomocą analizatora spalin, wakuometru czy multimetru uniwersalnego wskazuje na fundamentalne nieporozumienie dotyczące funkcji tych narzędzi. Analizator spalin służy do oceny jakości spalania oraz składników spalin, co nie jest wystarczające do oceny stanu technicznego turbosprężarki, która wymaga monitorowania parametrów ciśnienia oraz wydajności. Wakuometr, mimo że potrafi zmierzyć ciśnienie podciśnienia, nie dostarcza informacji o wydajności doładowania czy pracy silnika, co czyni go niewłaściwym narzędziem w tym kontekście. Multimetr uniwersalny, choć przydatny w wielu aspektach elektrycznych, nie jest w stanie bezpośrednio ocenić funkcjonowania turbosprężarki, tak jak to robi komputer diagnostyczny OBD. Użytkownicy często mylą te narzędzia, zakładając, że mogą zastąpić bardziej zaawansowane systemy diagnostyczne, co prowadzi do błędnych wniosków i niezdiagnozowanych problemów w układzie doładowania. Właściwe zrozumienie przeznaczenia każdego z tych narzędzi jest kluczowe dla efektywnej diagnostyki i konserwacji systemów silnikowych.
Pytanie 11
Który symbol oznacza silnik z dwoma wałkami rozrządu umieszczonymi w głowicy?
A. DOHC
B. OHV
C. SOHC
D. OHC
DOHC, czyli Double Overhead Camshaft, odnosi się do silnika, w którym znajdują się dwa wałki rozrządu zamontowane w głowicy cylindrów. Taki układ pozwala na precyzyjniejsze sterowanie zaworami, co przekłada się na wyższą moc silnika oraz lepsze osiągi. Dzięki zastosowaniu dwóch wałków, możliwe jest niezależne sterowanie zaworami dolotowymi i wylotowymi, co poprawia efektywność procesu spalania. Silniki DOHC są powszechnie stosowane w nowoczesnych pojazdach sportowych i wyższej klasy aut. Przykładem zastosowania są silniki używane w samochodach wyścigowych, gdzie każdy detal wpływa na osiągi, a precyzyjne sterowanie zaworami jest kluczowe dla maksymalizacji mocy i momentu obrotowego. W przemyśle motoryzacyjnym, stosowanie silników DOHC jest standardem w pojazdach o wysokich osiągach, co czyni je popularnym wyborem wśród producentów samochodów na całym świecie.
Pytanie 12
Regularne czyszczenie zapewnia prawidłowe funkcjonowanie oraz chroni przed uszkodzeniami
A. zaworu recyrkulacji spalin
B. wtryskiwaczy paliwa
C. czujnika indukcyjnego
D. pompy paliwa
Czujnik indukcyjny, wtryskiwacze paliwa oraz pompa paliwa pełnią różne funkcje w systemie zasilania silnika, ale nie mają bezpośredniego związku z okresowym oczyszczaniem, które jest kluczowe dla zaworu recyrkulacji spalin. Czujnik indukcyjny jest odpowiedzialny za wykrywanie obecności obiektów metalowych i nie wymaga takiego samego poziomu konserwacji, jak EGR. Jego zakłócenia mogą wynikać z uszkodzeń mechanicznych lub zakłóceń elektromagnetycznych, a nie z procesu gromadzenia zanieczyszczeń. Wtryskiwacze paliwa z kolei odpowiadają za dostarczanie paliwa do komory spalania w odpowiedniej ilości i pod odpowiednim ciśnieniem. Ich zatykanie może być spowodowane zanieczyszczeniami paliwa, ale nie jest to związane z procesem recyrkulacji spalin. Ostatecznie, pompa paliwa ma za zadanie transport paliwa z zbiornika do silnika, co jest niezależnym procesem, który nie wymaga oczyszczania w kontekście EGR. Dlatego wybór któregokolwiek z tych komponentów jako obiektu do okresowego oczyszczania nie prowadzi do poprawy efektywności silnika ani nie zapobiega uszkodzeniom, co jest kluczowe w zarządzaniu emisjami i wydajnością silnika.
Pytanie 13
Dlaczego lampka kontrolna ładowania akumulatora nie świeci po uruchomieniu stacyjki przy wyłączonym silniku?
A. zużycie szczotek alternatora
B. połączenie paska napędu alternatora zostało zerwane
C. zwarcie uzwojenia wirnika z masą alternatora
D. uszkodzenie diody (zwarcie)
Uszkodzenie diody, które prowadzi do zwarcia, to jedna z najczęstszych przyczyn braku świecenia się lampki kontrolnej ładowania akumulatora po włączeniu stacyjki. Dioda prostownicza w alternatorze jest kluczowym elementem, który zapewnia, że prąd stały jest dostarczany do akumulatora. Gdy dioda ulegnie uszkodzeniu, może to skutkować brakiem sygnału do lampki kontrolnej. W praktyce, objawy te mogą być związane z innymi problemami elektrycznymi, dlatego ważne jest, aby przeprowadzić dokładną diagnostykę. Właściwa identyfikacja usterki pozwala na szybkie naprawy, co zwiększa żywotność akumulatora i poprawia funkcjonalność systemów elektrycznych pojazdu. Dobrą praktyką jest regularne sprawdzanie układu ładowania, w tym diod prostowniczych, aby zminimalizować ryzyko awarii.
Pytanie 14
Wartość mierzonego prądu zwarcia sprawnego rozrusznika w samochodzie osobowym powinna zawierać się w przedziale
A. 50 – 80 A
B. 0 – 50 A
C. 200 – 600 A
D. 600 – 850 A
Wielu osobom może się wydawać, że prąd rozruchowy rozrusznika jest relatywnie niski, zwłaszcza jeśli na co dzień nie mają do czynienia z pomiarami prądów o dużych wartościach. Przedziały takie jak 0–50 A czy nawet 50–80 A bardziej pasowałyby do obciążeń drobnych odbiorników elektrycznych w aucie (na przykład świateł czy dmuchawy), a nie tak potężnego urządzenia jak rozrusznik, który dosłownie musi „poruszyć” silnik spalinowy. Tak niskie wartości prądu zwarcia byłyby jednoznaczne z poważną awarią – rozrusznik nie byłby w stanie ruszyć wału korbowego, co zresztą bardzo szybko byłoby zauważalne po przekręceniu kluczyka. Czasem spotykam się z błędnym przeświadczeniem, że skoro rozrusznik działa przez krótki czas, to prąd nie musi być wysoki. W rzeczywistości przez te kilka sekund pobierany jest ogromny prąd chwilowy, dlatego prawidłowe wartości zaczynają się dopiero od okolic 200 A. Przedział 600–850 A z kolei to już ekstremalnie wysokie wartości, które raczej wskazują na zwarcie w uzwojeniu, zatarcie mechaniczne lub inną poważną awarię. Dobrze jest pamiętać, że przekroczenie granicy 600 A przez sprawny rozrusznik to już powód do niepokoju i zazwyczaj nie występuje w typowych samochodach osobowych. Z mojego doświadczenia wynika, że przekłamania w tych pomiarach często biorą się z niewłaściwego rozumienia roli rozrusznika lub mylenia go z innymi odbiornikami w aucie. Warto więc utrwalić sobie, że w typowej osobówce sprawny rozrusznik pobiera w chwili rozruchu prąd właśnie w zakresie 200–600 A, bo taka jest specyfika tego urządzenia według dobrych praktyk i zaleceń producentów.
Pytanie 15
Maksymalna wartość napięcia tętnień alternatora przy pełnym obciążeniu odbiornikami i pracującym silniku
A. może wynosić więcej niż 1,0V.
B. nie powinna przekraczać 0,5V.
C. powinna wynosić 2,0V.
D. powinna wynosić 1,0V.
Temat napięcia tętnień alternatora jest często niedoceniany, a niestety zbyt wysokie tętnienia mogą powodować szereg problemów w instalacji pojazdu. Pojawia się tu kilka typowych błędnych przekonań – czasem wydaje się, że skoro alternator ładuje i teoretycznie wszystko działa, to tętnienia mogą być wyższe, nawet do 1 V czy 2 V. Nic bardziej mylnego! W praktyce napięcie tętnień nie powinno przekraczać 0,5 V przy pełnym obciążeniu, bo standardy branżowe i instrukcje serwisowe większości producentów jasno to określają. Wyższe wartości świadczą przeważnie o wyeksploatowanych diodach prostowniczych lub słabych połączeniach, co może skutkować przenikaniem napięcia zmiennego do instalacji DC auta. Takie zjawisko prowadzi do zakłóceń elektronicznych, szybszego zużycia akumulatora, a nawet nieprzewidywalnych zachowań sterowników czy czujników. Odpowiedzi sugerujące, że 1 V czy 2 V jest dopuszczalne, wynikają najczęściej z niedokładnej wiedzy albo braku praktyki z oscyloskopem – te wartości są zdecydowanie za wysokie i mogą być niebezpieczne dla całej elektroniki pojazdu, zwłaszcza w nowoczesnych autach. To nie jest margines bezpieczeństwa, tylko już poważna anomalia. Z drugiej strony odpowiedź, że napięcie powinno wynosić równo 1 V, też jest błędna – bo nie ma takiej normy, a każda wartość powyżej 0,5 V powinna być już sygnałem alarmowym dla diagnostyka. Wniosek jest prosty: trzymając się tej granicy 0,5 V, dbamy o niezawodność systemu i unikamy problemów, które potrafią kosztować dużo czasu i pieniędzy podczas naprawy.
Pytanie 16
W samochodzie z tarczowym układem hamulcowym osi przedniej i bębnowym osi tylnej dokonano przeglądu i stwierdzono konieczność wymiany klocków hamulcowych i cylinderka hamulcowego w jednym kole. Czas wykonania naprawy wynosi 1,5 godziny. Do naprawy potrzeba 0,5 litra płynu hamulcowego. Ile wynosi całkowity koszt naprawy?
| Tabela kosztów | |
|---|---|
| 1 roboczogodzina | 80 zł |
| komplet klocków dla jednego koła | 75 zł |
| cylinderek hamulcowy | 50 zł |
| 1 litr płynu hamulcowego | 20 zł |
A. 330 zł
B. 390 zł
C. 380 zł
D. 340 zł
Odpowiedzi, które wskazują na kwoty inne niż 330 zł, mogą wynikać z błędnych obliczeń lub niepełnego uwzględnienia wszystkich kosztów związanych z naprawą. Często zdarza się, że osoby udzielające odpowiedzi nie uwzględniają pełnego zakresu robocizny, co prowadzi do niedoszacowania kosztów naprawy. Przykładowo, jeśli ktoś oszacuje robociznę na 100 zł za godzinę, co jest znacznie poniżej standardowego kosztu w większości warsztatów, może dojść do błędnego wniosku o 380 zł lub 390 zł. Wiele odpowiedzi nie bierze pod uwagę również kosztów części zamiennych w odpowiedniej wysokości, co jest kluczowym elementem obliczeń. Zdarza się również, że nie uwzględnia się kosztu płynu hamulcowego, co prowadzi do kosztów całkowitych niezgodnych z rzeczywistością. Ważne jest, aby posiadać pełną wiedzę na temat standardów branżowych oraz umiejętnie stosować kalkulacje, co pozwala na uzyskanie dokładnych i rzetelnych wyników. Każdy mechanik powinien być świadomy, jak ważne jest rzetelne podejście do szacowania kosztów, aby uniknąć nieporozumień z klientami oraz zapewnić transparentność i zaufanie w relacjach biznesowych.
Pytanie 17
Którym wtykiem powinien być zakończony przewód do komunikacji pomiędzy laptopem (komputerem), a diagnoskopem samochodowym w celu dokonania w nim niezbędnej aktualizacji oprogramowania firmware z użyciem interfejsu mini USB?
A. Wtyk 4
B. Wtyk 1
C. Wtyk 2
D. Wtyk 3
Patrząc na przedstawione wtyki, łatwo się pomylić, bo na pierwszy rzut oka różnice między USB typu A, typem B, mini USB i micro USB nie zawsze są oczywiste, szczególnie jeśli ktoś nie pracował dużo z różnymi standardami przewodów do transmisji danych. Wybierając np. wtyk USB typu A, można się zasugerować tym, że to najpopularniejsze złącze pasujące do komputera – ale ono służy raczej jako wejście do laptopa, nie do urządzeń peryferyjnych takich jak diagnoskopy samochodowe. USB typu B to z kolei klasyczny wybór dla drukarek i większych urządzeń biurowych, ale praktycznie nie występuje w sprzęcie diagnostycznym z branży automotive. Micro USB natomiast, choć bardzo popularne w smartfonach i niektórych nowszych akcesoriach, stosowane jest raczej w urządzeniach mobilnych, które wymagają miniaturyzacji. W motoryzacji długo utrzymywał się standard mini USB, bo gwarantował kompromis między wytrzymałością mechaniczną a funkcjonalnością – i właśnie do aktualizacji firmware w diagnoskopach najczęściej używa się wtyku mini USB. Typowym błędem jest mylenie micro USB z mini USB, bo nazwy brzmią podobnie, a rozmiary są zbliżone. Z mojego doświadczenia wynika, że na szybko osoby wybierające przewód często chwytają pierwszy lepszy kabel od smartfona, a potem okazuje się, że nie pasuje do gniazda w urządzeniu diagnostycznym. Warto przed podłączeniem dokładnie sprawdzić typ złącza na urządzeniu i pamiętać, że nie każdy kabel USB jest uniwersalny – zgodność mechaniczna i elektryczna to podstawa, jeśli nie chcemy ryzykować problemów podczas aktualizacji lub transmisji danych. Przestrzeganie dobrych praktyk branżowych, czyli stosowanie właściwych standardów, naprawdę ułatwia życie w warsztacie i zapobiega wielu frustracjom.
Pytanie 18
Rysunek przedstawia wynik pomiaru napięcia rozładowanego akumulatora 6V/8Ah wykonany multimetrem analogowym na zakresie 6 V. Odczytaj wartość napięcia, którą wskazuje miernik.
A. 1,25 V
B. 2,5 V
C. 5,0 V
D. 0,3 V
Wybór wartości, które odbiegają od rzeczywistego wskazania multimetru, może wynikać z kilku typowych błędów myślowych. Na przykład, odczyt 1,25 V może sugerować, że użytkownik błędnie zinterpretował podziałkę na skali, co jest dość powszechne w przypadku osób, które nie są zaznajomione z analogowymi miernikami. Wartości takie jak 0,3 V i 2,5 V nie odzwierciedlają rzeczywistego stanu akumulatora, który, jak wskazuje poprawna odpowiedź, wynosi 5,0 V. Odczyty na poziomie 0,3 V sugerowałyby, że akumulator jest praktycznie całkowicie rozładowany, co jest mało prawdopodobne w kontekście typowego użytkowania akumulatorów 6V/8Ah, które mogą jeszcze funkcjonować przy wyższym napięciu. Ponadto, wybór 2,5 V może świadczyć o błędnej interpretacji zakresu pomiarowego lub niedostatecznym uwzględnieniu jednostek. W przypadku pracy z multimetrami, niezwykle ważne jest zrozumienie i znajomość ich działania, co odnosi się do standardów pracy z urządzeniami pomiarowymi. Aby uniknąć tego typu pomyłek, warto przeprowadzać regularne kalibracje sprzętu oraz ćwiczyć odczyty na różnych zakresach, co jest kluczowe dla uzyskania dokładnych wyników pomiarów.
Pytanie 19
Zakres oporności uzwojenia pierwotnego funkcjonującej cewki o napięciu 12V w tradycyjnym układzie zapłonowym mieści się w przedziale
A. 6-9 Ω
B. 12-15 Ω
C. 0,5-6 Ω
D. 9-12 Ω
Przedziały rezystancji w odpowiedziach 6-9 Ω, 9-12 Ω oraz 12-15 Ω są zbyt wysokie dla uzwojeń pierwotnych typowych cewków zapłonowych. Wartości te mogą sugerować niepoprawne zrozumienie zasad działania układów zapłonowych, w których kluczową rolę odgrywa odpowiednia rezystancja dla prawidłowego działania. Wysoka rezystancja uzwojenia pierwotnego może prowadzić do nadmiernych strat mocy, co w rezultacie wpływa na wydajność całego układu. Standardowe cewki zapłonowe są projektowane tak, by ich rezystancja w zakresie 0,5-6 Ω umożliwiała efektywne generowanie napięcia potrzebnego do wyzwolenia zapłonu. Przekroczenie tej wartości może powodować niską jakość iskry oraz problemy z zapłonem, co jest istotne szczególnie w sytuacjach, gdy silnik wymaga szybkiej reakcji. Ponadto, w kontekście diagnostyki, pomiar rezystancji pozwala na identyfikację uszkodzeń czy nieprawidłowości w działaniu cewki, co jest elementem standardowych procedur serwisowych. Zrozumienie tego aspektu jest istotne dla mechaników oraz inżynierów zajmujących się systemami zapłonowymi.
Pytanie 20
Oscyloskop jest narzędziem, które służy do diagnozowania
A. katalizatora spalin.
B. wtryskiwaczy mechanicznych.
C. czujnika hallotronowego.
D. świecy zapłonowej.
Zdarza się, że oscyloskop bywa kojarzony z różnymi elementami samochodu, ale nie każdy z nich jest odpowiedni do diagnozowania tym przyrządem. Katalizator spalin na przykład jest elementem układu wydechowego i jego diagnostyka odbywa się raczej poprzez pomiary chemiczne (np. analiza składu spalin) albo przez odczyt kodów błędów z komputera, a nie sygnałów elektrycznych. Tutaj oscyloskop praktycznie nie ma zastosowania, bo nie generuje on żadnych sygnałów, które można by obserwować na ekranie. Jeśli chodzi o świece zapłonowe, to można ewentualnie badać oscyloskopem przebiegi na kablach wysokiego napięcia albo sprawdzać sygnały cewki, ale nie jest to bezpośrednia diagnostyka samej świecy, tylko raczej układu zapłonowego jako całości. W praktyce, typowy serwis sięga tu raczej po próbnik iskry, testery kompresji czy multimetr, a nie oscyloskop. Wtryskiwacze mechaniczne natomiast, jak sama nazwa wskazuje, są sterowane mechanicznie, nie elektrycznie – zwłaszcza w starszych układach, więc oscyloskop zupełnie nie pomoże, bo nie ma impulsów elektrycznych do zobrazowania. Często wybierając tę odpowiedź, można się zasugerować nowoczesnymi wtryskiwaczami elektromagnetycznymi, ale w pytaniu chodziło o mechaniczne, które nie mają sygnałów w postaci przebiegów napięciowych. Błąd ten wynika najczęściej z ogólnego skojarzenia oscyloskopu z nowoczesną elektroniką samochodową – tymczasem nie każdy komponent daje się tak zdiagnozować. Typowym źródłem nieporozumienia jest przekonanie, że każde urządzenie w układzie auta można podłączyć pod oscyloskop – a to nieprawda. Dobre praktyki techniczne mówią jasno: oscyloskop stosujemy do analizy dynamicznych sygnałów elektrycznych, przede wszystkim w czujnikach bazujących na zmianach napięcia lub prądu, takich jak właśnie czujniki hallotronowe. Pozostałe elementy wymagają innych metod i narzędzi diagnostycznych.
Pytanie 21
Jaką funkcję pełni system ABS?
A. Zapobiega poślizgowi kół podczas startu na śliskiej nawierzchni
B. Utrzymuje stabilność toru jazdy podczas pokonywania zakrętów
C. Chroni przed zablokowaniem kół podczas hamowania na śliskiej nawierzchni
D. Ułatwia hamowanie pojazdu w sytuacjach kryzysowych
Zadanie układu ABS, czyli systemu zapobiegającego blokowaniu kół, polega na monitorowaniu prędkości obrotowej kół pojazdu podczas hamowania. W sytuacji, gdy czujniki systemu wykryją, że koło zaczyna się blokować, ABS automatycznie zmienia ciśnienie hamulcowe w danym kole, co pozwala na jego obrót i jednocześnie utrzymanie kontroli nad pojazdem. Przykładem zastosowania systemu ABS jest hamowanie na śliskiej nawierzchni, takiej jak lód czy mokra droga, gdzie ryzyko poślizgu jest znaczące. ABS poprawia bezpieczeństwo jazdy, umożliwiając kierowcy manewrowanie w trakcie hamowania, co jest zgodne z normami bezpieczeństwa samochodowego, takimi jak standardy ECE R13 w Europie. Dobrą praktyką jest regularne serwisowanie układu ABS oraz znajomość jego działania, co może znacząco wpłynąć na bezpieczeństwo i komfort jazdy.
Pytanie 22
Aby obliczyć wydłużenie pręta pod wpływem rozciągania w obszarze odkształceń sprężystych, stosuje się prawo
A. Hookea
B. Faradaya
C. Newtona
D. Pascala
Prawo Hooke'a jest fundamentalnym prawem mechaniki materiałów, które opisuje zależność między siłą a wydłużeniem w materiałach pokazujących sprężyste zachowanie. Zgodnie z tym prawem, wydłużenie pręta jest proporcjonalne do przyłożonej siły, pod warunkiem, że nie przekroczony zostanie limit sprężystości materiału. W praktyce, prawo Hooke'a jest wykorzystywane w inżynierii mechanicznej i budowlanej do projektowania konstrukcji, takich jak mosty i budynki, gdzie istotne jest zrozumienie, jak materiały będą się deformować pod wpływem obciążeń. Przykładem zastosowania jest analiza naprężeń w stali konstrukcyjnej, gdzie inżynierowie obliczają maksymalne dopuszczalne obciążenie, aby zapewnić bezpieczeństwo i stabilność konstrukcji. Zrozumienie prawa Hooke'a jest kluczowe w ocenie kondycji materiałów i przewidywaniu ich zachowań pod obciążeniem, co jest zgodne z najlepszymi praktykami inżynieryjnymi.
Pytanie 23
Przedstawiony na rysunku element jest
A. diodą.
B. tyrystorem.
C. stabilizatorem.
D. warystorem.
Układ przedstawiony na rysunku to nie warystor, tyrystor ani dioda, choć te odpowiedzi często pojawiają się przy pierwszym skojarzeniu z elementami półprzewodnikowymi o podobnym wyglądzie obudowy. Warystor to element bierny, który służy do ochrony przed przepięciami i działa na zasadzie zmiany rezystancji w zależności od napięcia – zupełnie inna funkcja niż stabilizacja napięcia. Tyrystor natomiast to element sterowany, wykorzystywany głównie w układach przełączających i regulacji mocy, np. w prostownikach sterowanych czy dimmerach – on przewodzi prąd po zadziałaniu impulsu na bramkę. Dioda natomiast to najprostszy element półprzewodnikowy, przewodzący w jednym kierunku, używany w prostownikach, układach zabezpieczających czy detekcyjnych, ale jej działanie opiera się na jednokierunkowym przewodzeniu prądu, a nie aktywnej regulacji napięcia wyjściowego. Częsty błąd to utożsamianie wyglądu obudowy z jej funkcją – tymczasem elementy półprzewodnikowe mogą mieć bardzo podobne opakowania, a zupełnie inne wnętrze i zastosowania. W projektowaniu nowoczesnych układów elektronicznych ważne jest rozpoznanie nie tylko symbolu graficznego, ale również oznaczenia na obudowie i zrozumienie funkcji elementu. W praktyce, LM7805 można znaleźć praktycznie w każdym zasilaczu do urządzeń elektronicznych, gdzie stabilność napięcia jest kluczowa dla poprawnej pracy układów logicznych, mikrokontrolerów czy przetworników analogowo-cyfrowych. Warto zapamiętać, że stabilizatory serii 78XX są wręcz branżowym standardem, a ich oznaczenia (np. 7805) dokładnie wskazują napięcie wyjściowe, co ułatwia dobór podczas projektowania.
Pytanie 24
Na podstawie podanego cennika części i usług, oblicz jaką kwotę zapłaci klient za wykonaną usługę przeglądu instalacji elektrycznej oraz za wymianę kompletu świec i alternatora w pojeździe z sześciocylindrowym silnikiem typu ZI?
| Cennik | ||
|---|---|---|
| Lp. | Wykonana usługa (czynność) | Cena [PLN] |
| 1 | Przegląd instalacji elektrycznej samochodu | 100,00 |
| 2 | Wymiana akumulatora | 30,00 |
| 3 | Wymiana alternatora | 120,00 |
| 4 | Wymiana świecy żarowej | 15,00 |
| 5 | Wymiana świecy zapłonowej | 10,00 |
| Lp. | Wartość jednostkowa części (podzespołu) | Cena [PLN] |
| 1 | Akumulator | 240,00 |
| 2 | Alternator | 160,00 |
| 3 | Świeca zapłonowa | 20,00 |
| 4 | Świeca żarowa | 25,00 |
A. 560,00 PLN
B. 410,00 PLN
C. 620,00 PLN
D. 400,00 PLN
W praktyce serwisowej, precyzyjne wyliczenie kosztów to nie tylko kwestia podstawowa, ale i bardzo ważna z perspektywy uczciwości wobec klienta. Często spotyka się sytuacje, w których pomijane są niektóre elementy cennika – na przykład ktoś bierze pod uwagę wyłącznie koszt części, a zapomina o opłacie za robociznę, albo myli liczbę wymienianych świec zapłonowych, co prowadzi do zaniżonych lub zawyżonych obliczeń. W przypadku tego zadania, bardzo łatwo przeoczyć, że w silniku sześciocylindrowym potrzebna jest wymiana aż sześciu świec i zarówno koszt ich zakupu, jak i wymiany należy przemnożyć przez sześć. Niekiedy ktoś dolicza tylko jedno wymienienie świecy lub tylko jedną świecę, co mocno przekłamuje wynik końcowy. Podobnie z alternatorem – wymiana obejmuje zarówno koszt robocizny (120,00 PLN), jak i samego alternatora (160,00 PLN). Pominięcie jednej ze składowych daje błędną sumę. Moim zdaniem ważnym, ale niestety częstym błędem jest także nieuwzględnianie kosztów usług, bo wydaje się, że klient płaci tylko za części, a w rzeczywistości to robocizna generuje sporą część wydatku. Wybierając kwoty takie jak 400,00 PLN czy 410,00 PLN, ktoś prawdopodobnie nie przemnożył ceny świec przez liczbę cylindrów, nie doliczył kosztu wymiany albo pominął koszt alternatora czy przeglądu instalacji. Natomiast suma 620,00 PLN może wynikać z podwójnego doliczenia którejś pozycji z cennika albo po prostu błędnego dodania elementów. Praktyka pokazuje, że skrupulatność w podsumowywaniu wszystkich pozycji – zgodnie z cennikiem usług i części – jest kluczowa, bo tylko wtedy klient nie ma wątpliwości co do prawidłowości rozliczenia. Taka dokładność przydaje się nie tylko na egzaminie, ale również w realnych sytuacjach zawodowych.
Pytanie 25
Na podstawie poniższego cennika części i usług, oblicz jaką kwotę zapłaci klient za wykonaną usługę przeglądu instalacji elektrycznej oraz wymiany kompletu świec i akumulatora w pojeździe z czterocylindrowym silnikiem typu ZI?
| Cennik | ||
|---|---|---|
| Lp. | Wykonana usługa (czynność) | Cena [PLN] |
| 1 | Przegląd instalacji elektrycznej samochodu | 120,00 |
| 2 | Wymiana akumulatora | 40,00 |
| 3 | Wymiana alternatora | 110,00 |
| 4 | Wymiana świecy żarowej | 10,00 |
| 5 | Wymiana świecy zapłonowej | 20,00 |
| Lp. | Wartość jednostkowa części (podzespołu) | Cena [PLN] |
| 1 | Akumulator | 240,00 |
| 2 | Alternator | 180,00 |
| 3 | Świeca zapłonowa | 25,00 |
| 4 | Świeca żarowa | 15,00 |
A. 445,00 PLN
B. 580,00 PLN
C. 425,00 PLN
D. 500,00 PLN
Poprawna odpowiedź to 580,00 PLN, ponieważ koszt przeglądu instalacji elektrycznej oraz wymiany świec i akumulatora w pojeździe z czterocylindrowym silnikiem typu ZI powinien być obliczony na podstawie dokładnych wartości z cennika. W pierwszej kolejności należy zidentyfikować koszt przeglądu, który wynosi 100,00 PLN, następnie wymianę świec, której koszt to 200,00 PLN, oraz wymianę akumulatora, którą wyceniono na 280,00 PLN. Suma tych wartości daje nam 580,00 PLN. W praktyce, w warsztatach samochodowych istotne jest precyzyjne wyliczenie kosztów usług oraz części, aby uniknąć nieporozumień z klientami. Podobne sytuacje występują w wielu usługach motoryzacyjnych, gdzie klienci oczekują transparentności kosztów. Warto pamiętać, że zgodnie z obowiązującymi standardami, należy zawsze prezentować klientom szacunkowe koszty oraz szczegółowe wyliczenia, co nie tylko buduje zaufanie, ale i zapewnia lepszą jakość usług.
Pytanie 26
Konieczność okresowej wymiany świec zapłonowych wynika
A. ze zużycia eksploatacyjnego.
B. z przepisów prawa.
C. z warunków gwarancji.
D. z daty przydatności.
Konieczność okresowej wymiany świec zapłonowych wynika przede wszystkim ze zużycia eksploatacyjnego. To jest taka typowo branżowa sprawa – świece mają ograniczoną żywotność, bo pracują w bardzo trudnych warunkach: wysoka temperatura, ciśnienie, ciągłe iskry. Z biegiem czasu elektrody się zużywają, a przerwa między nimi się zwiększa, co wpływa negatywnie na jakość iskry i zapłon mieszanki paliwowo-powietrznej. Moim zdaniem to klasyczny przykład elementu, na którym nie warto oszczędzać – jeśli świeca zapłonowa jest zużyta, silnik zaczyna pracować nierówno, wzrasta zużycie paliwa, a nawet potrafią się pojawić trudności z odpaleniem. W literaturze technicznej i instrukcjach obsługi producentów samochodów zawsze są zalecenia dotyczące interwałów wymiany świec – zależnie od typu, zwykle co 30-60 tys. kilometrów. Praktyka pokazuje, że nawet jeśli świeca jeszcze „jako-tako” działa, to po pewnym przebiegu parametry zapłonu tak się pogarszają, że wymiana daje zauważalny efekt. To też jest zgodne z dobrymi praktykami branżowymi: nie wymienia się świec, bo tak chce prawo czy producent, tylko dlatego, że po prostu zużycie ich wymusza tę czynność. Zresztą, sam kiedyś próbowałem zaoszczędzić i jeździłem na starych świecach – no, nie polecam, różnica przed i po wymianie była bardzo odczuwalna.
Pytanie 27
Po zdemontowaniu i naprawie alternatora poprawność jego pracy należy sprawdzić
A. na stole probierczym pod obciążeniem.
B. pod obciążeniem w pojeździe.
C. na stole warsztatowym.
D. podczas jazdy testowej.
No i właśnie tak powinno się to robić. Sprawdzenie alternatora na stole probierczym pod obciążeniem to absolutny standard w branży elektromechaniki pojazdowej. Chodzi tu o to, żeby wyeliminować wszelkie wątpliwości co do poprawności działania po naprawie, zanim alternator trafi z powrotem do samochodu. Na stole probierczym mamy możliwość dokładnego zmierzenia parametrów pracy, takich jak napięcie ładowania, natężenie prądu, reakcja na różne obciążenia i prędkości obrotowe. Z mojego doświadczenia wynika, że bez tego testu łatwo przeoczyć na przykład drobne zwarcie międzyzwojowe albo uszkodzony regulator napięcia – coś, co może nie od razu wyjdzie podczas jazdy. W warunkach warsztatowych można zasymulować realne obciążenie, a przy okazji bezpiecznie monitorować, czy alternator nie przegrzewa się albo nie generuje zbyt dużego tętnienia napięcia. Takie sprawdzenie jest nie tylko dokładniejsze, ale też zgodne z procedurami zalecanymi przez producentów i dobre praktyki warsztatowe. Szczerze mówiąc, nie wyobrażam sobie profesjonalnej naprawy bez tego etapu – bardzo często to właśnie test na stole probierczym pozwala wychwycić błędy montażowe czy problemy, które w aucie byłyby trudne do wykrycia. Dla mnie to podstawa solidnej roboty i gwarancji, że klient dostaje sprawny podzespół.
Pytanie 28
Po przeprowadzeniu regeneracji wtryskiwaczy, przed ich wysłaniem do klienta, należy zweryfikować poprawność ich działania
A. diagnoskopem OBD
B. oscyloskopem elektronicznym
C. na stole probierczym
D. na stole warsztatowym
Wybór odpowiedzi "na stole probierczym" jest prawidłowy, ponieważ stół probierczy jest specjalistycznym urządzeniem przeznaczonym do testowania wtryskiwaczy. Tego rodzaju urządzenia symulują warunki pracy wtryskiwaczy w silniku, pozwalając na dokładną ocenę ich parametrów roboczych, takich jak ciśnienie, czas otwarcia i ilość wtryskiwanego paliwa. Dzięki tym testom można wykryć ewentualne usterki, które mogą wpłynąć na efektywność silnika oraz emisję spalin. Stosując stół probierczy, technicy mają możliwość przeprowadzenia serii testów, które są zgodne z normami branżowymi, co zapewnia wysoką jakość i niezawodność regenerowanych wtryskiwaczy. Regularne korzystanie z tego typu urządzeń jest rekomendowane przez producentów oraz stowarzyszenia branżowe, co czyni je standardem w procesie regeneracji.
Pytanie 29
Do zdiagnozowania pracy układu chłodzenia wykorzystuje się
A. termometr.
B. pirometr.
C. manometr.
D. skaner diagnostyczny OBD.
Pirometr to bardzo użyteczne narzędzie przy diagnozowaniu pracy układu chłodzenia w samochodzie. Działa na zasadzie bezdotykowego pomiaru temperatury powierzchni, najczęściej za pomocą promieniowania podczerwonego. Dzięki temu możemy szybko i skutecznie sprawdzić, czy na przykład chłodnica, termostat czy poszczególne fragmenty przewodów mają właściwą temperaturę podczas pracy silnika. Moim zdaniem – i chyba nie tylko moim, bo większość doświadczonych mechaników właśnie tak robi – pirometr pomaga wychwycić nawet drobne anomalie, np. blokady w przepływie płynu chłodzącego albo niewłaściwe działanie termostatu, które bywa niemożliwe do zauważenia bez odpowiedniego sprzętu. Zresztą w wielu serwisach jest to już standardowe, podstawowe wyposażenie warsztatu, zgodnie z dobrymi praktykami branżowymi. W profesjonalnej diagnostyce nie polega się wyłącznie na tym, co mówi komputer pokładowy czy wskazania czujników – pomiar rzeczywistej temperatury na różnych elementach pozwala na precyzyjną ocenę, gdzie leży problem. Z moich obserwacji wynika, że właśnie pirometr pozwala wykryć np. „zimne miejsca” na chłodnicy sugerujące jej zapchanie albo niewłaściwą pracę wentylatora. To narzędzie jest niezastąpione tam, gdzie liczy się szybka, dokładna i bezpieczna dla mechanika diagnoza układu chłodzenia.
Pytanie 30
Podczas diagnostyki jednoprzewodowej sondy lambda testerem sondy lambda należy zmierzyć
A. napięcie na przewodzie zasilającym.
B. rezystancję na przewodzie sygnałowym.
C. napięcie na przewodzie sygnałowym.
D. rezystancję na przewodzie zasilającym.
Temat diagnostyki sond lambda często sprawia trudności, bo wydaje się, że wystarczy zmierzyć którąkolwiek właściwość elektryczną, by coś wywnioskować o ich sprawności. Jednak praktyka i teoria układów samochodowych pokazuje, że nie wszystkie parametry są równie ważne. Pomiar rezystancji przewodu sygnałowego czy zasilającego nie daje konkretnych informacji o stanie samej sondy lambda. Przewód sygnałowy, choć można sprawdzić pod kątem uszkodzeń czy przerw, sam w sobie nie generuje żadnej rezystancji, która wskazałaby na sprawność elementu pomiarowego w sondzie. Z kolei rezystancja przewodu zasilającego dotyczy zwykle sond z grzałką – ale nawet tu stosuje się ją głównie do sprawdzenia samej grzałki (w sondach wieloprzewodowych), a nie do oceny prawidłowości działania samego czujnika tlenu. Napięcie na przewodzie zasilającym też nie powie nam nic o odpowiedzi sondy na zmiany składu mieszanki, bo to tylko napięcie doprowadzone do grzałki (tam gdzie ona występuje), a nie sygnał diagnostyczny. Typowym błędem jest przekonanie, że każda wartość elektryczna w obwodzie sondy coś znaczy diagnostycznie – podczas gdy jedynym właściwym sposobem oceny pracy klasycznej sondy jednoprzewodowej jest właśnie pomiar napięcia na przewodzie sygnałowym podczas normalnej pracy silnika. Takie podejście rekomendują nie tylko producenci samochodów, ale i podręczniki branżowe oraz standardy napraw. Pomiar samego napięcia zasilania czy rezystancji przewodów nie pozwoli jednoznacznie stwierdzić, czy sonda prawidłowo reaguje na zmiany składu spalin – a przecież o to właśnie chodzi w tej diagnostyce. Dlatego ważne jest, żeby w pracowni czy serwisie od razu kierować się w stronę rzeczywistych parametrów pracy, zamiast skupiać się na drugorzędnych pomiarach.
Pytanie 31
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 32
Podświetlenie się w czasie jazdy kontrolki widocznej na rysunku sygnalizuje kierowcy
A. utratę ciśnienia w jednym z kół.
B. usterkę paska wieloklinowego.
C. utratę przyczepności kół.
D. usterkę układu kontroli trakcji.
Kontrolka ostrzegawcza, która się świeci, sygnalizuje kierowcy utratę ciśnienia w jednym z kół pojazdu. Jest to standardowy symbol, który znajdziemy w wielu nowoczesnych samochodach, zgodny z międzynarodowymi normami dotyczącymi oznakowania ostrzegawczego. Utrata ciśnienia w oponach jest poważnym zagrożeniem dla bezpieczeństwa jazdy, ponieważ może prowadzić do zmniejszenia przyczepności oraz destabilizacji pojazdu. Zbyt niskie ciśnienie w oponach może również powodować nierównomierne zużycie opon, co prowadzi do ich wcześniejszej wymiany. Warto również zaznaczyć, że regularne sprawdzanie ciśnienia w oponach jest częścią dobrych praktyk związanych z dbaniem o bezpieczeństwo i sprawność pojazdu. W przypadku zauważenia świecącej kontrolki, kierowca powinien niezwłocznie zatrzymać pojazd i sprawdzić stan opon. Ignorowanie tej wskazówki może prowadzić do poważnych wypadków drogowych.
Pytanie 33
Który z wymienionych podzespołów po uszkodzeniu nie jest naprawiany?
A. Rozrusznik.
B. Sonda lambda.
C. Alternator.
D. Aparat zapłonowy.
Wybór aparatu zapłonowego, rozrusznika czy alternatora sugeruje, że można je uznać za części nienaprawialne, a jednak rzeczywistość warsztatowa wygląda zupełnie inaczej. Te podzespoły są tak zaprojektowane, żeby w razie uszkodzenia dało się je rozebrać i wymienić zużyte elementy, na przykład szczotki, łożyska, cewki czy styki. Na rynku są dostępne zarówno oryginalne części zamienne, jak i tańsze zamienniki, a sama regeneracja jest powszechną praktyką, bo pozwala sporo zaoszczędzić. Z mojego doświadczenia wynika, że nawet w przypadku poważniejszych awarii, warsztaty chętnie podejmują się naprawy alternatorów czy rozruszników, bo to opłacalne i dla klienta, i dla serwisu. Podobnie z aparatem zapłonowym – o ile nie jest to wersja całkowicie elektroniczna, to naprawa bywa możliwa, zwłaszcza w starszych samochodach. Tymczasem sonda lambda działa na zupełnie innej zasadzie – jej wnętrze jest szczelnie zamknięte, a każdy kontakt z zanieczyszczeniami, wilgocią czy chemią dosłownie ją zabija. Próby regeneracji czy rozbierania kończą się fiaskiem i nawet producenci nie przewidują żadnych procedur naprawczych. Typowym błędem myślowym jest traktowanie wszystkich części elektronicznych czy elektrycznych jako potencjalnie naprawialnych. Warto jednak pamiętać, że niektóre podzespoły – właśnie takie jak sonda lambda – są elementami jednorazowymi, a ich wymiana na nową jest w zasadzie jedyną akceptowaną przez producentów i warsztaty opcją. Takie podejście wynika z troski o bezpieczeństwo, precyzję pomiarów i właściwą pracę całego układu oczyszczania spalin.
Pytanie 34
Numerem 37 na schemacie elektrycznym oznaczono czujnik
A. tlenu.
B. spalania stukowego.
C. Halla.
D. temperatury.
Schematy elektryczne mają to do siebie, że potrafią wprowadzać w błąd, szczególnie gdy symbole są podobne albo opisane niezbyt jednoznacznie. W tym przypadku, numer 37 oznacza czujnik tlenu, czyli popularną sondę lambda, a nie inne typy czujników, które też pełnią ważną rolę w układzie sterowania silnikiem. Bardzo często można pomylić czujnik Halla z czujnikiem tlenu, bo oba mają znaczenie dla pracy silnika – tyle że czujnik Halla najczęściej odpowiada za określanie pozycji wału korbowego lub wałka rozrządu i dostarcza sygnał do modułu zapłonowego albo sterownika wtrysku. Czujnik spalania stukowego służy natomiast do wykrywania nieprawidłowego spalania (detonacji) w cylindrze, co pozwala sterownikowi korygować kąt wyprzedzenia zapłonu i chronić silnik przed uszkodzeniem. Czujnik temperatury, choć bardzo ważny (steruje np. wentylatorem, wpływa na dawkę paliwa czy wskaźnik na desce), nie mierzy składu spalin, więc podłączenie go do interpretacji tego schematu nie ma sensu. Z mojego doświadczenia wynika, że największym błędem jest utożsamianie symboli elektrycznych wyłącznie po kształcie lub położeniu na schemacie – zawsze trzeba zerknąć na oznaczenia i odnieść je do technicznej funkcji elementu. Takie pomyłki często biorą się też z mylnego przekonania, że wszystkie czujniki silnikowe są do siebie podobne i mają podobne zadania. Tymczasem tylko czujnik tlenu (sonda lambda) odpowiada za analizę zawartości tlenu w spalinach i tym samym za adaptację pracy silnika w czasie rzeczywistym, co jest nie do podrobienia żadnym innym czujnikiem. Warto czytać dokumentację i nie sugerować się wyłącznie schematem, bo taka pomyłka w praktyce może prowadzić do błędnej diagnozy i niepotrzebnych kosztów.
Pytanie 35
Durale to określenie stopów, które w przeważającej mierze zawierają
A. aluminium
B. ołów
C. magnez
D. miedź
Odpowiedzi wskazujące na ołów, miedź i magnez jako główne składniki durali są błędne, ponieważ nie odzwierciedlają rzeczywistej definicji i charakterystyki tych stopów. Ołów jest metalem ciężkim, który ze względu na swoją toksyczność nie jest używany w nowoczesnych stopach konstrukcyjnych. Miedź, choć jest istotnym składnikiem niektórych stopów, nie dominuje w duralach, natomiast magnez, choć może być używany w niektórych stopach aluminiowych, nie jest głównym składnikiem durali. Durale charakteryzują się wysoką wytrzymałością oraz dobrą odpornością na korozję, co czyni je preferowanym wyborem w przemyśle, w przeciwieństwie do stopów z dominującymi elementami, jak ołów czy miedź. Typowe błędne rozumowanie wynika z mylenia aluminium z innymi metalami, co prowadzi do nieścisłości w zakresie ich właściwości i aplikacji. Oprócz tego, istotne jest zrozumienie, że skład chemiczny stopów ma kluczowe znaczenie dla ich zastosowań w branżach takich jak lotnictwo czy motoryzacja, gdzie wymagane są wyspecjalizowane materiały o odpowiednich właściwościach mechanicznych i fizycznych.
Pytanie 36
Aby zapewnić zachowanie danych zapisanych w pamięci elektronicznych systemów pojazdu w trakcie wymiany akumulatora samochodowego, należy zwrócić uwagę na
A. zdjęcie zacisku prądowego akumulatora w pierwszej kolejności
B. zdjęcie zacisku masowego akumulatora w pierwszej kolejności
C. podłączenie akumulatora serwisowego do instalacji pojazdu po odłączeniu wymienianego akumulatora
D. podłączenie akumulatora serwisowego do instalacji samochodu przed odłączeniem wymienianego akumulatora
Poprawna odpowiedź wskazuje na konieczność podłączenia akumulatora serwisowego do instalacji samochodu przed odłączeniem wymienianego akumulatora. To działanie ma kluczowe znaczenie dla zachowania danych zapisanych w pamięci elektronicznej pojazdu. W przypadku nowoczesnych samochodów, wiele systemów, takich jak nawigacja, systemy audio czy ustawienia klimatyzacji, przechowuje dane w pamięci, która może być zasilana przez akumulator. Podłączenie akumulatora serwisowego przed odłączeniem starego akumulatora pozwala na ciągłe zasilanie tych systemów, co zapobiega utracie ważnych informacji. W praktyce, często używa się akumulatorów serwisowych, które są niewielkimi, przenośnymi źródłami zasilania, zapewniającymi stabilne napięcie podczas prac serwisowych. Jest to zgodne z najlepszymi praktykami w branży motoryzacyjnej oraz zaleceniami producentów pojazdów.
Pytanie 37
Nadmierny luz pierścieni tłokowych w ich rowkach może prowadzić do
A. większego zużycia oleju silnikowego
B. niższego ciśnienia sprężania
C. wyższego ciśnienia sprężania
D. większego zużycia paliwa
Mówiąc z perspektywy, mniejsza wartość ciśnienia sprężania w silniku spalinowym nie bierze się tak naprawdę z luzu pierścieni tłokowych, ale bardziej z innych rzeczy, jak zużycie zaworów czy uszczelniaczy. Zbyt duży luz pierścieni może rzeczywiście prowadzić do straty ciśnienia sprężania, ale bezpośrednią przyczyną jest raczej przeciek mieszanki paliwowo-powietrznej przez pierścienie. Gdy mowa o mniejszym zużyciu paliwa, to dotyczy efektywności spalania, która jest mocno związana z tym, jak działa układ dolotowy i jakie mamy ciśnienie sprężania. Jeśli ciśnienie sprężania jest w normie, silnik lepiej spala paliwo, co przekłada się na oszczędności. Naprawdę mylące jest mówienie o większym ciśnieniu sprężania, bo przecież to właśnie zwiększony luz pierścieni tłokowych powoduje jego obniżenie. Błąd myślowy, który się często zdarza, to pomylenie relacji między luzem pierścieni a wydajnością silnika, co może prowadzić do złej diagnozy i niewłaściwego podejścia do remontu silnika, gdzie unikanie nadmiernych luzów jest kluczowe dla jego prawidłowego działania.
Pytanie 38
Na chodniku dozwolone jest zatrzymanie lub postój pojazdu
A. o masie własnej do 2,5 t.
B. o masie rzeczywistej do 2,5 t.
C. o dopuszczalnej masie całkowitej do 2,5 t.
D. o masie własnej do 3,5 t.
Odpowiedź "o dopuszczalnej masie całkowitej do 2,5 t." jest poprawna, ponieważ zgodnie z przepisami ruchu drogowego, zatrzymywanie i postoje pojazdów na chodniku są dozwolone jedynie dla pojazdów o określonej masie. Dopuszczalna masa całkowita (DMC) to maksymalna masa, jaką może mieć pojazd wraz z ładunkiem i pasażerami. W tym przypadku, tylko pojazdy o DMC do 2,5 t mają pozwolenie na zatrzymanie się lub postój na chodniku, co ma na celu zapewnienie bezpieczeństwa pieszych oraz zmniejszenie ryzyka uszkodzeń infrastruktury. Przykładem zastosowania tej regulacji jest sytuacja, w której dostawczy pojazd dostarcza towary do sklepu, a jego DMC nie przekracza 2,5 t, co umożliwia mu legalne zatrzymanie się na chodniku podczas załadunku. To podejście jest zgodne z dobrymi praktykami zarządzania ruchem i ochroną pieszych, co jest kluczowe w obszarach miejskich.
Pytanie 39
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 40
Podczas diagnostyki silnika spalinowego z zapłonem samoczynnym ZS za pomocą skanera diagnostycznego stwierdzono spalanie detonacyjne na jednym z cylindrów. Prawdopodobną przyczyną jest nieprawidłowa praca układu
A. ładowania.
B. zapłonowego.
C. wtryskowego.
D. doładowania.
W przypadku silników ZS (diesel) stwierdzenie spalania detonacyjnego nie powinno być automatycznie kojarzone z awarią układu ładowania, doładowania czy zapłonowego. Układ ładowania, czyli alternator i osprzęt, odpowiadają za zasilanie elektryczne pojazdu i ładowanie akumulatora, więc jego ewentualna niesprawność nie wpływa bezpośrednio na proces spalania w cylindrach. Owszem, awarie elektryki mogą powodować inne usterki, ale nie wywołują spalania stukowego w dieslu. Układ doładowania (turbo) ma za zadanie zwiększać ilość powietrza w cylindrach, ale nawet w przypadku niewielkich problemów z doładowaniem (np. nieszczelność czy zapieczenie geometria turbiny), nie jest to typowa przyczyna spalania detonacyjnego – raczej prowadzi do spadku mocy, dymienia lub przegrzewania. Z mojego punktu widzenia, często ludzie sugerują się tym, że turbo mocno wpływa na przebieg pracy silnika, ale spalanie stukowe to inna bajka. Układ zapłonowy w ogóle nie występuje w dieslach, bo tam paliwo zapala się samoistnie pod wpływem wysokiej temperatury sprężonego powietrza, więc wskazywanie na układ zapłonowy to typowy błąd wynikający z przyzwyczajeń do rozwiązań stosowanych w silnikach benzynowych. W praktyce, doświadczeni mechanicy zawsze w pierwszej kolejności sprawdzają układ wtryskowy, bo jego usterki są główną przyczyną nieprawidłowego przebiegu spalania w tego typu jednostkach. Często spotyka się mylne przekonanie, że każda awaria związana z mocą czy kulturą pracy silnika to wina turbo, alternatora lub zapłonu, ale w dieslu to właśnie wtrysk gra pierwsze skrzypce.
