Informacje o egzaminie:

Zawód: Technik mechatronik
Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
Data rozpoczęcia: 7 maja 2026 17:41
Data zakończenia: 7 maja 2026 17:53

Egzamin zdany!

Wynik: 25/40 punktów (62,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Woltomierz, podłączony do prądniczki tachometrycznej o stałej 10 V/1000 obr/min, pokazuje napięcie 7,5 V. Jaką prędkość obrotową mierzymy?

A. 750 obr/min

B. 7 obr/min

C. 7500 obr/min

D. 75 obr/min

Odpowiedź 750 obr/min jest poprawna, ponieważ woltomierz wskazuje napięcie 7,5 V, a prądniczka tachometryczna ma stałą 10 V przypadającą na 1000 obr/min. Aby obliczyć prędkość obrotową, stosujemy proporcję: jeśli 10 V odpowiada 1000 obr/min, to 7,5 V odpowiada x obr/min. Wykonując obliczenia, otrzymujemy: x = (7,5 V * 1000 obr/min) / 10 V = 750 obr/min. Praktyczne zastosowanie takiej analizy można znaleźć w automatyce i inżynierii, gdzie prędkości obrotowe silników są kluczowe dla precyzyjnego sterowania procesami. W branży motoryzacyjnej, na przykład, prędkości obrotowe silników są monitorowane za pomocą tachometrów, które mogą być oparte na prądnicach tachometrycznych. Zrozumienie tych zasad jest istotne zarówno dla projektantów, jak i techników, aby zapewnić efektywność i bezpieczeństwo systemów napędowych.

Pytanie 2

Nie wolno stosować gaśnicy do gaszenia pożaru sprzętu elektrycznego, który jest pod napięciem

A. halonowej

B. proszkowej

C. pianowej

D. śniegowej

Gaśnice pianowe są odpowiednie do gaszenia pożarów urządzeń elektrycznych pod napięciem, ponieważ stosują pianę, która tworzy warstwę izolacyjną, zmniejszając ryzyko przewodnictwa prądu. Wodna piana, będąca podstawą tych gaśnic, działa na zasadzie odcięcia dostępu tlenu oraz chłodzenia. W przypadku pożaru elektrycznego, najważniejsze jest, aby zminimalizować ryzyko porażenia prądem, co czyni gaśnice pianowe bezpieczniejszym wyborem niż inne typy gaśnic. Przykładem zastosowania gaśnicy pianowej może być pożar w serwerowni, gdzie niezbędne jest szybkie i skuteczne działanie. Warto również wspomnieć, że zgodnie z normami NFPA oraz standardami ochrony przeciwpożarowej, użycie gaśnic pianowych w takich sytuacjach jest zalecane jako najlepsza praktyka. Dodatkowo, gaśnice te są uniwersalne i mogą być używane do gaszenia innych rodzajów pożarów, takich jak pożary cieczy palnych, co czyni je wszechstronnym narzędziem w walce z ogniem.

Pytanie 3

Połączenia nitowe metalowej obudowy urządzenia należy wykonać przy użyciu narzędzia przedstawionego na rysunku

A. C.

B. D.

C. A.

D. B.

Nitownica ręczna, oznaczona literą B, jest kluczowym narzędziem w procesie wykonywania połączeń nitowych w metalowych obudowach urządzeń. Jej konstrukcja pozwala na precyzyjne i efektywne wprowadzenie nitów w miejsca wymagające solidnego połączenia. W praktyce nitownice ręczne znajdują zastosowanie w wielu branżach, takich jak motoryzacja, budownictwo oraz produkcja mebli metalowych. Dobrze wykonane połączenie nitowe gwarantuje trwałość oraz odporność na działanie różnych czynników mechanicznych i chemicznych. Przy prawidłowym użyciu, nitownica pozwala na uzyskanie połączeń o wysokiej wytrzymałości, co jest zgodne z normami jakościowymi, takimi jak ISO 9001. Warto także pamiętać, że nitownice ręczne są dostępne w różnych rozmiarach, co umożliwia ich użycie w różnych aplikacjach, w zależności od grubości materiału i wymagań dotyczących obciążenia.

Pytanie 4

Na rysunku przedstawiono wykonywanie połączenia metodą

A. garbową.

B. punktową.

C. doczołową.

D. liniową.

Wybór odpowiedzi, która wskazuje na inne metody spawania, wymaga szerszego zrozumienia różnic między nimi. Garbowanie to technika, która nie dotyczy spawania, lecz odnosi się do procesu obróbki skóry. W kontekście spawania, nie ma zastosowania, co może prowadzić do mylnych skojarzeń dotyczących łączenia materiałów. Co więcej, spawanie punktowe i doczołowe to metody, które mają swoje specyficzne zastosowania, ale nie są adekwatne do opisanego procesu. Spawanie punktowe, jak sama nazwa wskazuje, polega na łączeniu dwóch elementów w wyznaczonych punktach, co sprawia, że metoda ta jest często stosowana w produkcji blach, gdzie wymagana jest duża precyzja. Natomiast spawanie doczołowe odbywa się wzdłuż krawędzi styku dwóch elementów, co również nie odpowiada sytuacji przedstawionej na rysunku. Właściwe zrozumienie technik spawania jest kluczowe dla projektowania i wykonywania połączeń, a błędne wybory metod mogą prowadzić do osłabienia strukturalnego i zwiększonego ryzyka awarii. Dlatego istotne jest, aby każdy technik spawania był dobrze zaznajomiony z różnicami między tymi metodami i potrafił je zastosować w odpowiednich kontekstach.

Pytanie 5

Do działań wstępnych, które pozwolą na prawidłowy montaż nowego paska klinowego w przekładni pasowej, nie należy zaliczać

A. oceny stopnia naprężenia

B. weryfikacji czystości paska

C. analizy stopnia zużycia

D. sprawdzenia wymiarów

Odpowiedź 'sprawdzenie stopnia naprężenia' jest poprawna, ponieważ nie jest to czynność przygotowawcza, lecz działa niezbędne do zapewnienia prawidłowej pracy paska klinowego po jego montażu. Zanim pasek zostanie zamontowany, kluczowe jest, aby skupić się na weryfikacji wymiarów, kontroli czystości paska oraz ocenie stopnia zużycia. Weryfikacja wymiarów polega na sprawdzeniu długości i szerokości paska, co zapewnia, że nowy pasek będzie pasował do przekładni pasowej. Kontrola czystości paska jest niezbędna, aby zminimalizować ryzyko uszkodzeń mechanicznych i zapewnić odpowiednie tarcie między paskiem a kołami pasowymi. Ocena stopnia zużycia paska pozwala ustalić, czy stary pasek wymaga wymiany. Najważniejsze standardy branżowe, takie jak ISO 9001, zalecają dokładne przygotowanie przed montażem, co podkreśla znaczenie tych czynności, aby uniknąć problemów z wydajnością i trwałością systemu napędowego.

Pytanie 6

W systemie mechatronicznym znajduje się 18 czujników cyfrowych, 4 przetworniki analogowe oraz 11 elementów wykonawczych działających w trybie dwustanowym. Jaką konfigurację modułowego sterownika PLC należy zastosować do zarządzania tym układem?

A. DI32/DO8 oraz AI2

B. DI16/DO16 oraz AI2

C. DI16/DO8 oraz AI4

D. DI32/DO16 oraz AI4

Modułowy sterownik PLC z konfiguracją DI32/DO16 oraz AI4 to naprawdę dobry wybór. W układzie mechatronicznym masz aż 18 czujników binarnych, 4 przetworniki analogowe i 11 elementów, które działają w trybie dwustanowym. Dzięki DI32 masz więcej niż dość wejść cyfrowych, żeby połączyć wszystkie czujniki, a nawet zostaje ci trochę zapasu na przyszłość. Z kolei 16 wyjść cyfrowych (DO16) spokojnie obsłuży te 11 elementów wykonawczych, co daje ci możliwość rozszerzenia systemu, jeśli zajdzie taka potrzeba. No i te 4 wejścia analogowe (AI4) są akurat na przetworniki, co pozwala ci na monitorowanie i analizowanie sygnałów, a to jest kluczowe w mechatronice. Przykład? Chociażby automatyka przemysłowa, gdzie trzeba mieć na oku zarówno analogowe sygnały, jak i różne urządzenia wykonawcze.

Pytanie 7

Na którym rysunku przedstawiono fotorezystor?

A. A.

B. B.

C. D.

D. C.

Fotorezystor jest elementem elektronicznym, którego rezystancja zmienia się w zależności od natężenia światła, co czyni go kluczowym komponentem wielu aplikacji związanych z optyką i automatyzacją. Rysunek oznaczony literą C przedstawia fotorezystor z typową czarną obudową, często z czerwonymi paskami, co jest charakterystyczne dla tego typu elementów. Fotorezystory znajdują zastosowanie w czujnikach światła, regulacji oświetlenia oraz w automatycznych systemach sterowania, takich jak lampy uliczne, które włączają się po zmroku. W praktyce, ich działanie opiera się na zjawisku fotoprzewodnictwa, gdzie absorpcja fotonów przez materiał półprzewodnikowy powoduje wzrost liczby nośników ładunku, co zmniejsza rezystancję. Wykorzystanie fotorezystorów w projektach DIY oraz w sprzęcie elektronicznym, takimi jak aparaty fotograficzne czy systemy alarmowe, pokazuje ich wszechstronność i znaczenie w nowoczesnych technologiach. Zrozumienie funkcji i zastosowań fotorezystorów jest kluczowe dla każdego inżyniera elektronika oraz projektanta systemów automatyki.

Pytanie 8

Z informacji o parametrach wynika, że cewka elektrozaworu jest przeznaczona do pracy z napięciem przemiennym o wartości 230 V. Jaką wartość ona reprezentuje?

A. średnia napięcia wyznaczona dla okresu

B. średnia napięcia wyznaczona dla półokresu

C. maksymalna napięcia podzielona przez √3

D. maksymalna napięcia podzielona przez √2

Odpowiedź wskazująca, że napięcie 230 V jest maksymalnym napięciem podzielonym przez √2 jest prawidłowa, ponieważ w przypadku napięcia przemiennego, wartość skuteczna (RMS) jest kluczowym parametrem. Wartość skuteczna napięcia przemiennego jest definiowana jako wartość napięcia, która dostarcza taką samą moc średnią jak napięcie stałe. W przypadku sygnału sinusoidalnego, wartość skuteczna jest uzyskiwana poprzez podział maksymalnego napięcia przez pierwiastek kwadratowy z dwóch (√2). W praktyce, w instalacjach elektrycznych, napięcie 230 V odnosi się do wartości skutecznej, co jest standardem w Europie. Dlatego cewki elektrozaworów zaprojektowane do pracy przy napięciu 230 V są przystosowane do napięcia o maksymalnej wartości 325 V (230 V × √2). Zastosowanie tego parametru jest istotne w kontekście projektowania systemów zasilania, gdzie należy uwzględnić zarówno wartości skuteczne, jak i maksymalne, aby zapewnić prawidłowe działanie urządzeń i uniknąć uszkodzeń. Warto zwrócić uwagę, że przestrzeganie tych norm jest kluczowe dla bezpieczeństwa i niezawodności instalacji elektrycznych.

Pytanie 9

Aby zachować odpowiedni poziom ciśnienia w systemach hydraulicznych, wykorzystuje się zawory

A. redukujące

B. rozdzielające

C. odcinające

D. dławiące

Zawory redukcyjne odgrywają kluczową rolę w zarządzaniu ciśnieniem w układach hydraulicznych. Ich głównym zadaniem jest obniżenie ciśnienia roboczego na określonym poziomie, co jest istotne w wielu zastosowaniach przemysłowych. Zawory te działają poprzez automatyczne regulowanie przepływu cieczy, co pozwala na utrzymanie stabilnych warunków pracy w układzie. Na przykład, w systemach hydraulicznych zasilających maszyny produkcyjne, zawory redukcyjne zapewniają, że ciśnienie nie przekracza wartości określonej przez producenta, co zapobiega uszkodzeniom i zwiększa bezpieczeństwo operacji. Dobre praktyki w branży hydraulicznej zalecają regularne sprawdzanie i konserwację zaworów redukcyjnych, aby zapewnić ich prawidłowe funkcjonowanie. Dodatkowo, zgodność z normami takimi jak ISO 4414 dotycząca bezpieczeństwa w hydraulice, podkreśla wagę stosowania właściwych zaworów w celu minimalizacji ryzyka awarii systemów hydraulicznych.

Pytanie 10

Na szynie TH35 trzeba zamontować przedstawiony na ilustracji przekaźnik o 4 zestykach przełącznych. Które gniazdo można zastosować do tego montażu?

A. Gniazdo 4.

B. Gniazdo 3.

C. Gniazdo 2.

D. Gniazdo 1.

Gniazdo 3. zostało wybrane, ponieważ posiada odpowiednią konfigurację pinów, która jest zgodna z wymaganiami przekaźnika o 4 zestykach przełącznych. W kontekście montażu na szynie TH35, istotne jest, aby gniazdo nie tylko pasowało do wymiarów przekaźnika, ale również zapewniało stabilne połączenie oraz ułatwiało serwisowanie i wymianę komponentów. W przypadku gniazda 3. jego konstrukcja została zaprojektowana zgodnie z normami IEC 60947, co gwarantuje bezpieczeństwo i wydajność w zastosowaniach przemysłowych. W praktyce, zastosowanie właściwego gniazda pozwala na minimalizację problemów związanych z błędnym podłączeniem, co może prowadzić do awarii systemu. Warto również zwrócić uwagę na standardy dotyczące montażu, które zalecają stosowanie gniazd kompatybilnych oraz właściwe prowadzenie okablowania, co wpływa na niezawodność całego układu.

Pytanie 11

Aby zaświeciła się lampka H1 należy wcisnąć

A. wyłącznie przycisk S3

B. wyłącznie przycisk S1

C. przyciski S1 i S3

D. przyciski S1 i S2

Zrozumienie zasad działania obwodów elektrycznych jest kluczowe dla prawidłowego funkcjonowania systemów automatyki. Odpowiedzi, które sugerują użycie tylko jednego przycisku, takie jak wyłącznie S3 lub wyłącznie S1, prowadzą do nieprawidłowego wniosku, ponieważ ignorują fakt, że lampka HI wymaga zamknięcia obydwu obwodów, aby mogła zaświecić. Przyciski w systemach automatyki są często projektowane w taki sposób, aby działały w kombinacji, co zwiększa elastyczność oraz bezpieczeństwo. Ponadto, koncepcja zamykania obwodów za pomocą pojedynczych przycisków jest niekompletna, gdyż przekaźnik K wymaga dwóch niezależnych sygnałów do aktywacji. W przypadku przycisku S2, który zamyka obwód zasilania lampki H1, jego pominięcie prowadzi do sytuacji, w której prąd nie może dotrzeć do lampki, nawet jeśli przekaźnik K jest zasilany. Takie podejście bazuje na mylnym zrozumieniu funkcji przycisków oraz ich roli w systemie, co jest typowym błędem przy nauce podstaw automatyki. Dlatego ważne jest, aby dokładnie rozumieć, jak każdy element wpływa na cały obwód oraz jakie są konsekwencje stosowania nieodpowiednich kombinacji przycisków.

Pytanie 12

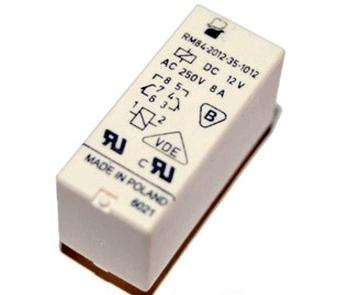

Na rysunku przedstawiono

A. przekaźnik.

B. rozłącznik samoczynny.

C. termostat.

D. stycznik.

Wybór odpowiedzi innych niż "przekaźnik" wskazuje na pewne nieporozumienia dotyczące funkcji i konstrukcji poszczególnych elementów elektrycznych. Styki i elementy, takie jak stycznik czy rozłącznik samoczynny, pełnią odmienną rolę w systemach elektrycznych. Stycznik jest przeznaczony przede wszystkim do włączania i wyłączania obwodów z dużymi prądami, co czyni go idealnym do kontrolowania silników czy innych dużych odbiorników energii. Jego konstrukcja jest dostosowana do obsługi wysokich prądów i zapewnia bezpieczne przełączanie. Z kolei termostat to urządzenie, którego celem jest kontrola temperatury, a nie bezpośrednia zmiana stanu obwodu elektrycznego. Oznacza to, że jego działanie jest oparte na pomiarze temperatury i automatycznej regulacji, co również różni się od funkcji przekaźnika. Rozłącznik samoczynny, choć również używany do zarządzania obwodami elektrycznymi, ma na celu ochronę obwodów przed przeciążeniem, a jego działanie jest pasywne, w przeciwieństwie do aktywnej roli przekaźnika, który reaguje na sygnały sterujące. Dlatego tak ważne jest zrozumienie różnic między tymi elementami oraz ich zastosowaniem w praktyce, co jest kluczowe dla efektywnego projektowania i eksploatacji systemów elektrycznych.

Pytanie 13

Na rysunku przedstawiono frezowanie

A. obwodowe współbieżne.

B. obwodowe przeciwbieżne.

C. czołowe niepełne.

D. czołowe pełne.

Frezowanie obwodowe przeciwbieżne to technika, w której kierunek obrotu narzędzia jest przeciwny do kierunku posuwu materiału. Taki sposób obróbki powoduje, że narzędzie najpierw wchodzi w kontakt z najtwardszą częścią obrabianego materiału, co znacząco zmniejsza ryzyko uszkodzenia narzędzia oraz zapewnia lepszą jakość finalnego produktu. W praktyce, zastosowanie tej metody jest powszechne w obróbce detali o złożonym kształcie, gdzie precyzja i estetyka wykończenia powierzchni są kluczowe. W przypadku frezowania obwodowego przeciwbieżnego, takie parametry jak prędkość obrotowa oraz posuw narzędzia muszą być starannie dobrane zgodnie z normami branżowymi, aby uzyskać optymalne wyniki. Warto również zwrócić uwagę, że ta technika minimalizuje wibracje i hałas, co jest korzystne dla operatorów maszyn oraz wpływa na trwałość narzędzi. W kontekście standardów, warto odnosić się do norm ISO dotyczących obróbki skrawaniem, które podkreślają znaczenie odpowiedniego doboru parametrów obróbczych dla osiągnięcia wysokiej jakości wyrobów.

Pytanie 14

Na rysunku zamieszczono element, który zabezpiecza przed

A. gwałtownym wzrostem napięcia.

B. chwilowym zanikiem napięcia.

C. zwarciem doziemnym.

D. zwarciem i przeciążeniem.

W przypadku wyboru odpowiedzi dotyczącej zwarcia i przeciążenia, należy zauważyć, że wyłączniki różnicowoprądowe nie są zaprojektowane do ochrony przed przeciążeniem. Ich funkcja koncentruje się na detekcji prądu różnicowego, co oznacza, że nie wykryją one sytuacji, w których prąd przekracza wartości nominalne, co jest typowe dla przeciążeń. Zamiast tego, do ochrony przed przeciążeniem stosuje się wyłączniki nadprądowe, które działają na innej zasadzie. Z kolei odpowiedź dotycząca chwilowego zaniku napięcia jest również błędna, ponieważ wyłączniki różnicowoprądowe nie reagują na zmiany w napięciu, lecz na różnice w prądzie. Gwałtowny wzrost napięcia, z kolei, może zagrażać urządzeniom elektrycznym, lecz wyłączniki różnicowoprądowe nie są w stanie zabezpieczyć przed takimi zdarzeniami; do tego celu stosuje się ograniczniki przepięć. Warto również podkreślić, że mylenie tych elementów ochronnych prowadzi do poważnych błędów w projektowaniu i eksploatacji instalacji elektrycznych, co może stwarzać zagrożenie zarówno dla ludzi, jak i dla mienia. Dlatego ważne jest, aby rozumieć różnice między tymi urządzeniami oraz ich specyficzne zastosowania w kontekście ochrony przed różnymi rodzajami zagrożeń elektrycznych.

Pytanie 15

W przekładni zbudowanej z kół przedstawionych na rysunku należy zastosować pasek

A. wielorowkowy.

B. zębaty.

C. wieloklinowy.

D. klinowy.

Poprawna odpowiedź to zębaty pasek, który jest odpowiednio dostosowany do koła zębatego, jak przedstawiono na rysunku. Przekładnie zębate wykorzystywane są w wielu zastosowaniach przemysłowych, od napędów w maszynach po systemy przenoszenia mocy w pojazdach. Paski zębate zapewniają precyzyjne połączenie między kołami zębatymi, co pozwala na efektywną transmisję momentu obrotowego bez utraty energii, co jest kluczowe w aplikacjach wymagających wysokiej dokładności, takich jak drukarki 3D czy robotyka. W praktyce, dobór odpowiedniego paska zębatego wpływa na wydajność całego systemu, a jego parametry, takie jak szerokość i liczba zębów, muszą odpowiadać specyfikacjom technicznym kół zębatych. Zastosowanie pasków zębatych spełnia również normy i standardy branżowe, co zapewnia ich niezawodną pracę oraz długą żywotność w trudnych warunkach eksploatacyjnych. Stosowanie tego rodzaju rozwiązań technicznych jest zgodne z najlepszymi praktykami inżynieryjnymi, co pozwala na optymalne wykorzystanie zasobów oraz minimalizację ryzyka awarii.

Pytanie 16

Jakie z wymienionych elementów powinny być stosowane, aby uniknąć wycieków płynów?

A. Uszczelki

B. Podkładki

C. Zawleczki

D. Płytki

Uszczelki są kluczowym elementem w wielu zastosowaniach, które mają na celu zapobieganie wyciekaniu płynów. Działają one na zasadzie wypełnienia przestrzeni między dwoma lub więcej elementami, co eliminuje możliwość przedostawania się cieczy. W praktyce uszczelki są stosowane w połączeniach rur, zbiornikach, pompach oraz silnikach, gdzie ich rola jest nieoceniona. Na przykład, w silnikach spalinowych uszczelki głowicy są niezbędne, aby zapobiec wyciekowi oleju oraz płynu chłodzącego, co mogłoby prowadzić do poważnych uszkodzeń. W branży produkcyjnej i przemysłowej stosuje się różne materiały do produkcji uszczelek, takie jak guma, silikon, teflon czy materiały kompozytowe, które są dostosowane do specyficznych warunków pracy. Zgodność z normami ISO oraz innymi standardami branżowymi zapewnia, że uszczelki spełniają wymagania dotyczące szczelności i odporności na różne czynniki chemiczne i termiczne. Zastosowanie uszczelek zgodnie z najlepszymi praktykami znacząco wpływa na trwałość i efektywność systemów, w których są stosowane.

Pytanie 17

Jak można zmierzyć moc pobieraną przez urządzenie zasilane napięciem 24 V DC?

A. woltomierzem i amperomierzem

B. mostkiem Wheatstone'a

C. watomierzem w układzie Arona

D. mostkiem Thompsona

Pomiar mocy pobieranej przez urządzenie zasilane napięciem 24 V DC nie może być przeprowadzony za pomocą mostka Wheatstone'a, ponieważ ten typ mostka jest używany głównie do pomiaru oporu elektrycznego, a nie mocy. Mostek Wheatstone'a działa na zasadzie równoważenia dwóch gałęzi obwodu, co umożliwia dokładne pomiary oporu, ale nie dostarcza informacji o napięciu i prądzie przepływającym przez obwód. Z tego powodu jego zastosowanie w kontekście pomiarów mocy jest niewłaściwe i prowadzi do błędnych wniosków. Z kolei mostek Thompsona, podobnie jak mostek Wheatstone'a, jest zaprojektowany do pomiaru oporu, a jego wykorzystanie w pomiarze mocy również nie ma sensu. W obu przypadkach pomiar mocy wymaga znajomości wartości napięcia i natężenia prądu, co nie jest możliwe za pomocą tych mostków. Watomierz w układzie Arona, choć jest urządzeniem dedykowanym do pomiaru mocy, nie jest najpraktyczniejszym rozwiązaniem w prostych układach prądu stałego, jak 24 V DC. Często stosowane urządzenia pomiarowe w przemyśle elektronicznym i elektrotechnicznym to woltomierze i amperomierze, które są bardziej uniwersalne i łatwe w użyciu. Użycie nieodpowiednich przyrządów pomiarowych oraz brak zrozumienia ich zastosowania mogą prowadzić do nieprecyzyjnych pomiarów oraz błędnych interpretacji wyników, co jest kluczowym zagadnieniem w praktyce inżynierskiej.

Pytanie 18

Parametry zamieszczone w tabeli charakteryzują

Parametr	Wartość
Wydajność	21 l/min
Prędkość obrotowa	1500 obr./min
objętość geometryczna	14 cm³/obr.
zakres obrotów	od 800 do 3500 obr/min
ciśnienie nominalne	25 MPa
ciśnienie maksymalne	26 MPa

A. pompę hydrauliczną.

B. silnik hydrauliczny.

C. kompresor olejowy.

D. silnik elektryczny.

Parametry przedstawione w tabeli jednoznacznie wskazują na pompę hydrauliczną. Wydajność 21 l/min, prędkość obrotowa 1500 obr./min oraz zakres obrotów od 800 do 3500 obr./min są typowe dla tego typu urządzeń. Pompy hydrauliczne są kluczowymi elementami w układach hydraulicznych, wykorzystywanych w różnych aplikacjach przemysłowych, takich jak maszyny budowlane, rolnicze oraz w systemach automatyki. Objętość geometryczna 14 cm3/obr. i ciśnienie nominalne 25 MPa są również charakterystyczne dla hydrauliki. Dobre praktyki obejmują regularne monitorowanie tych parametrów, co pozwala na optymalizację wydajności i zapobieganie awariom. W przypadku pomp hydraulicznych, ich dobór do konkretnego zastosowania jest kluczowy, aby zapewnić efektywność systemu oraz jego niezawodność. Warto również zwrócić uwagę na normy branżowe, które regulują parametry działania pomp hydraulicznych, co potwierdza znaczenie tych wartości w prawidłowym ich funkcjonowaniu.

Pytanie 19

Aby dokładnie zmierzyć średnicę wałka, należy użyć

A. mikroskopu technicznego

B. przymiaru kreskowego

C. śruby mikrometrycznej

D. przymiaru średnicowego

Przymiar kreskowy to narzędzie miernicze, które służy do przeprowadzania pomiarów liniowych, jednak jego dokładność jest ograniczona i zazwyczaj nie przekracza kilku dziesiątych milimetra. Dlatego nie jest on odpowiedni do dokładnego pomiaru średnicy wałków, gdzie wymagana jest znacznie większa precyzja. Użytkownicy, którzy wybierają przymiar kreskowy, mogą napotkać problemy związane z błędami odczytu oraz wpływem warunków zewnętrznych, takich jak temperatura czy zanieczyszczenia. Przymiar średnicowy, z kolei, jest narzędziem służącym do pomiaru średnicy otworów, a nie wałków, dlatego również nie jest odpowiedni w tym kontekście. Użycie mikroskopu technicznego może dostarczyć informacji o mikrostrukturze powierzchni, ale nie jest to narzędzie do pomiaru średnicy w sensie mechanicznym. Błędem myślowym jest zakładanie, że każde narzędzie miernicze może być używane zamiennie do różnych zastosowań, co prowadzi do obniżenia jakości pomiarów. Zrozumienie specyfiki narzędzi pomiarowych i ich zastosowań jest kluczowe dla uzyskania wiarygodnych wyników, dlatego istotne jest, aby wybierać odpowiednie przyrządy do konkretnych zadań pomiarowych.

Pytanie 20

Na etykiecie rozdzielacza pneumatycznego MEH-5/2-1/8-B zaznaczono średnicę przyłącza

A. 5 mm

B. G5/2

C. 8 mm

D. G 1/8

Odpowiedzi, które wskazują na inne oznaczenia, mogą prowadzić do nieporozumień dotyczących specyfikacji przyłącza. Na przykład, odpowiedź G5/2 nie jest poprawna, ponieważ nie odnosi się do standardowego oznaczenia gwintu, które powinno jednoznacznie wskazywać jego średnicę. G5/2 mogłoby być mylone z innymi typami złącz, co w praktyce może skutkować stosowaniem nieodpowiednich elementów w układzie, prowadząc do problemów z bezpieczeństwem i wydajnością. Odpowiedzi 5 mm i 8 mm również nie odpowiadają rzeczywistym standardom przyłączeniowym. Mylne jest założenie, że te wartości mogą być używane w kontekście gwintów, ponieważ średnice 5 mm i 8 mm nie mają zastosowania w kontekście normy BSP, co prowadzi do błędnego doboru komponentów. W przypadku układów pneumatycznych, zrozumienie specyfikacji i standardów jest niezbędne dla zapewnienia właściwego działania systemu. Użytkownicy powinni unikać uproszczonych założeń dotyczących wymiarów, które mogą prowadzić do awarii systemu. Kluczowe jest zrozumienie, że dobieranie komponentów do systemów pneumatycznych wymaga ścisłego przestrzegania norm, a nie luźnych interpretacji wymiarów, co może wpływać na integralność i funkcjonalność całej instalacji.

Pytanie 21

Maksymalne napięcie na analogowym wejściu kontrolera PLC wynosi 10 V DC, a rozdzielczość tego wejścia, wynosząca około 40 mV, zapewnia zastosowanie kontrolera PLC z przetwornikiem A/C.

A. 8-bitowym

B. 64-bitowym

C. 16-bitowym

D. 32-bitowym

Wybór odpowiedzi 16-bitowej, 32-bitowej czy 64-bitowej jest błędny w kontekście określonej rozdzielczości 40 mV. Te formaty oferują znacznie większą liczbę poziomów rozdzielczości, co prowadzi do nieadekwatnych wyników w tym przypadku. Przykładowo, 16-bitowy przetwornik A/C generuje 65,536 poziomów (2^16), co w przypadku 10 V daje krok napięcia równy około 0,15 mV. Tak mała rozdzielczość jest niepraktyczna, gdy wymagana rozdzielczość wynosi 40 mV. Podobnie, 32-bitowe i 64-bitowe przetworniki oferują jeszcze wyższą precyzję, która w tym kontekście jest zbyteczna. Wybierając zbyt wysoką rozdzielczość, można napotkać problemy związane z przetwarzaniem danych i ich interpretacją, co w praktyce może obniżyć efektywność systemu. Często użytkownicy mylnie zakładają, że wyższa rozdzielczość jest zawsze lepsza, co prowadzi do nieefektywnego wykorzystania zasobów. Dobór odpowiedniego przetwornika A/C powinien być dostosowany do specyficznych wymagań aplikacji, biorąc pod uwagę zarówno wymagania dotyczące rozdzielczości, jak i szybkości pomiaru. W rzeczywistości, dla wielu zastosowań przemysłowych, 8-bitowy przetwornik A/C zapewnia wystarczającą dokładność, co potwierdzają standardy branżowe oraz praktyki inżynieryjne.

Pytanie 22

Którą czynność powinien wykonać użytkownik podczas uruchamiania komercyjnej wersji programu Proficy iFIX po ukazaniu się przedstawionego na rysunku komunikatu, aby program działał dłużej niż 2 godziny?

A. Sprawdzić, czy została zainstalowana właściwa wersja systemu operacyjnego.

B. Ponownie zainstalować program Proficy iFIX.

C. Zainstalować sterownik klucza sprzętowego.

D. Kontynuować uruchamianie programu Proficy iFIX.

Zainstalowanie sterownika klucza sprzętowego jest kluczowym działaniem, które każdego użytkownika programu Proficy iFIX powinno skłonić do podjęcia działań w momencie napotkania komunikatu o braku detekcji klucza sprzętowego. Klucz sprzętowy jest fizycznym urządzeniem zabezpieczającym, które umożliwia legalne użytkowanie oprogramowania. Bez jego obecności program automatycznie ogranicza swoje działanie do 2 godzin. Dlatego zainstalowanie odpowiedniego sterownika jest niezbędne do zapewnienia ciągłości pracy. W praktyce, użytkownicy powinni upewnić się, że klucz jest prawidłowo podłączony do portu USB oraz że zainstalowano właściwe sterowniki, które mogą być dostępne na stronie producenta oprogramowania. Zgodnie z najlepszymi praktykami w zakresie zarządzania oprogramowaniem, regularne aktualizacje oprogramowania oraz jego komponentów, takich jak sterowniki, powinny być standardową procedurą. Dzięki temu użytkownik ma pewność, że korzysta z najnowszych funkcji i zabezpieczeń, co jest kluczowe w kontekście pracy z systemami automatyki przemysłowej.

Pytanie 23

Podczas prac związanych z montażem mechatronicznych elementów konstrukcyjnych na znacznej wysokości, co należy założyć?

A. kask ochronny

B. maskę przeciwpyłową

C. buty ochronne

D. okulary ochronne

Kask ochronny jest kluczowym elementem wyposażenia ochronnego podczas prac na wysokości, zwłaszcza przy montażu mechatronicznych elementów konstrukcyjnych. Jego głównym zadaniem jest ochrona głowy przed urazami w przypadku upadku przedmiotów, co jest szczególnie istotne w środowiskach przemysłowych. Standardy takie jak PN-EN 397:2012 podkreślają konieczność stosowania kasków, które spełniają określone normy bezpieczeństwa. Przykładowo, w sytuacjach, gdzie mogą wystąpić spadające narzędzia lub materiały, kask może zapobiec poważnym obrażeniom lub nawet urazom śmiertelnym. Warto również zwrócić uwagę na dodatkowe funkcje kasków, takie jak możliwość montażu osłon twarzy czy słuchawek komunikacyjnych, co zwiększa komfort i bezpieczeństwo pracy. W kontekście mechatroniki, gdzie elementy są często ciężkie i wymagają precyzyjnego montażu, odpowiednia ochrona głowy staje się niezbędna.

Pytanie 24

Który zawór został przedstawiony na rysunku?

A. 5/2 sterowany jednostronnie pneumatycznie.

B. 3/2 sterowany jednostronnie pneumatycznie.

C. 2/2 sterowany dwustronnie elektrycznie.

D. 3/2 sterowany jednostronnie elektrycznie.

Zawór przedstawiony na rysunku to zawór 3/2 sterowany jednostronnie elektrycznie. Oznaczenie 3/2 wskazuje, że zawór posiada trzy porty: jedno wejście i dwa wyjścia, co jest powszechnie stosowane w aplikacjach pneumatycznych i hydraulicznych. Sterowanie elektryczne umożliwia precyzyjne i zdalne zarządzanie przepływem medium, co jest kluczowe w nowoczesnych systemach automatyki przemysłowej. Przykładem zastosowania takiego zaworu jest automatyzacja procesów produkcyjnych, gdzie kontrola nad siłownikami pneumatycznymi wymaga szybkiej reakcji i dokładności. W praktyce, zastosowanie zaworu 3/2 z elektrycznym sterowaniem może znacząco zwiększyć efektywność operacyjną maszyn oraz obniżyć ryzyko awarii poprzez zdalne monitorowanie stanu systemu. Zgodnie z normami ISO 1219, symbole zaworów powinny być jednolite i czytelne, co również potwierdza prawidłowość identyfikacji tego zaworu.

Pytanie 25

Którym wtykiem powinien być zakończony kabel komunikacyjny do sterownika przedstawionego na rysunku?

A. PS-2

B. DB-25

C. RJ-45

D. DE-9

Wybór innych złączy, takich jak PS-2, DE-9 czy DB-25, może wynikać z mylnego założenia, że różne typy złączy mogą być ze sobą zamienne. Złącze PS-2 jest przestarzałym standardem, głównie stosowanym w połączeniach klawiatur i myszy komputerowych, które nie mają zastosowania w komunikacji z urządzeniami przemysłowymi. DE-9 i DB-25 to złącza powszechnie używane w portach szeregowych, które mają swoje miejsce w starszych systemach komunikacyjnych, ale nie nadają się do nowoczesnych aplikacji Ethernet. Stosowanie tych złączy w kontekście przedstawionego sterownika jest nieodpowiednie, ponieważ nie odpowiadają one standardom komunikacyjnym, które są obecnie wymagane. Często popełniane błędy polegają na nieznajomości specyfikacji portów czy ich przeznaczenia, co prowadzi do mylnego wyboru złączy. Współczesne urządzenia przemysłowe coraz częściej wymagają połączeń opartych na złączu RJ-45, co wynika z ich elastyczności, możliwości przesyłania większej ilości danych oraz lepszej odporności na zakłócenia. Zaniedbanie tych aspektów może prowadzić do problemów z kompatybilnością, co skutkuje opóźnieniami w pracy oraz dodatkowymi kosztami związanymi z konserwacją sprzętu.

Pytanie 26

Zasilanie podsystemu hydraulicznego w urządzeniu mechatronicznym wykonane zostało zgodnie ze schematem przedstawionym na rysunku. Którą z wymienionych funkcji pełni element oznaczony cyfrą 1?

A. Zabezpieczanie cieczy hydraulicznej przed zanieczyszczeniami pochodzącymi z otoczenia.

B. Schładzanie cieczy hydraulicznej wprowadzanej do układu.

C. Zabezpieczanie przed nadmiernym zużywaniem elementów układu hydraulicznego.

D. Stabilizowanie ciśnienia cieczy hydraulicznej w całym układzie.

Zabezpieczanie cieczy hydraulicznej przed zanieczyszczeniami to funkcja, która również odgrywa istotną rolę w układach hydraulicznych, jednak nie jest to główne zadanie elementu oznaczonego cyfrą 1. Filtr cieczy hydraulicznej nie jest jedynie elementem zabezpieczającym przed zanieczyszczeniami, ale również kluczowym komponentem chroniącym układ przed nadmiernym zużyciem spowodowanym tymi zanieczyszczeniami. Stabilizowanie ciśnienia cieczy hydraulicznej to kolejna funkcja, która jest realizowana przez różne komponenty układu, takie jak zawory regulacyjne, a nie przez filtr. Ponadto schładzanie cieczy hydraulicznej jest zadaniem, które przypisuje się elementom chłodzącym, a nie filtrom. Właściwe zrozumienie tych ról jest fundamentalne dla projektowania i eksploatacji układów hydraulicznych. Często mylone są funkcje elementów w układzie, co może prowadzić do błędnego doboru komponentów lub niewłaściwego użytkowania, co z kolei przekłada się na obniżenie efektywności i trwałości systemu. W praktyce należy zwrócić uwagę na integralne połączenie różnych elementów układu hydraulicznego, które współpracują, aby zapewnić optymalną wydajność, a ignorowanie funkcji filtrów może skutkować poważnymi konsekwencjami w dłuższej perspektywie.

Pytanie 27

Której końcówki należy użyć do montażu elementów za pomocą śrub torx?

A. D.

B. A.

C. B.

D. C.

Końcówka B jest właściwym wyborem do montażu elementów za pomocą śrub Torx ze względu na jej specyficzny kształt, który idealnie pasuje do gwiazdkowego profilu śrub Torx. Śruby te są szeroko stosowane w przemyśle motoryzacyjnym, elektronice oraz w meblarstwie, gdzie zapewniają lepsze trzymanie i odporność na poślizg w porównaniu do tradycyjnych śrub z łbem płaskim czy krzyżowym. Użycie odpowiedniej końcówki jest kluczowe dla uniknięcia uszkodzeń zarówno samej śruby, jak i narzędzia. W praktyce, końcówki Torx oznaczone są literami i numerami, co ułatwia ich rozpoznanie. Warto również zwrócić uwagę na to, że stosowanie nieodpowiednich końcówek może prowadzić do uszkodzenia śruby, co w konsekwencji może wymusić wymianę całego elementu. Z tego powodu, w branży inżynieryjnej oraz produkcyjnej, stosowanie właściwych narzędzi jest zgodne z najlepszymi praktykami i normami jakości, co przyczynia się do zwiększenia wydajności oraz bezpieczeństwa pracy.

Pytanie 28

Przedstawiony na rysunku element pneumatyczny to

A. przełącznik obiegu.

B. zawór zwrotno-dławiący.

C. rozdzielacz czterodrogowy.

D. zawór z popychaczem.

Wybór odpowiedzi innej niż zawór z popychaczem może wynikać z nieporozumienia dotyczącego funkcji i wyglądu różnych elementów pneumatycznych. Przełącznik obiegu jest elementem, który służy do kierowania przepływu powietrza, ale nie ma popychacza i działa na innych zasadach. Z kolei rozdzielacz czterodrogowy to bardziej skomplikowane urządzenie, które pozwala na kontrolę kierunku przepływu powietrza w czterech różnych kierunkach, również nie posiada typowego popychacza. Zawór zwrotno-dławiący, z drugiej strony, jest przeznaczony do regulacji przepływu i zapobiega cofaniu się medium, ale również nie jest odpowiedni w kontekście opisanego elementu. Typowym błędem jest mylenie funkcji różnych zaworów i elementów pneumatycznych oraz niedostateczne zwrócenie uwagi na ich specyfikę. W branży pneumatycznej kluczowe jest odpowiednie dobranie elementów do konkretnego zastosowania, co wymaga znajomości ich właściwości i zastosowań. W związku z tym, dokładne zrozumienie każdego z wymienionych elementów oraz ich różnic jest niezbędne, aby uniknąć nieporozumień i błędów w projektowaniu systemów pneumatycznych.

Pytanie 29

Jaką kolejność powinny mieć poszczególne elementy zespołu przygotowania powietrza w instalacji pneumatycznej, zasilającej silnik pneumatyczny, patrząc od strony sprężarki?

A. Układ smarowania, filtr powietrza, zawór sterujący, reduktor ciśnienia

B. Zawór sterujący, reduktor ciśnienia, układ smarowania, filtr powietrza

C. Reduktor ciśnienia, filtr powietrza, układ smarowania, zawór sterujący

D. Filtr powietrza, reduktor ciśnienia, układ smarowania, zawór sterujący

Wszystkie podane odpowiedzi, które nie wskazują na właściwą kolejność elementów, wynikają z nieporozumień dotyczących funkcji poszczególnych składowych oraz ich wpływu na ogólne działanie układu pneumatycznego. W przypadku układu, w którym najpierw znajduje się zawór sterujący, reduktor ciśnienia lub układ smarowania, może to prowadzić do nieodpowiedniego ciśnienia lub zanieczyszczenia powietrza, co z kolei negatywnie wpływa na wydajność i trwałość silnika pneumatycznego. Przykładowo, zainstalowanie reduktora ciśnienia przed filtrem może skutkować zanieczyszczeniem mechanizmu redukcyjnego, co doprowadzi do jego uszkodzenia. Dodatkowo, umiejscowienie układu smarowania na początku, bez uprzedniego oczyszczenia powietrza, prowadzi do wprowadzenia do układu zanieczyszczeń, które mogą zatykać smarownice, a tym samym obniżać efektywność smarowania. Właściwa kolejność montażu nie tylko zwiększa bezpieczeństwo operacyjne, ale również jest zgodna z normami branżowymi, które podkreślają znaczenie odpowiedniego przygotowania mediów roboczych w systemach pneumatycznych. Typowym błędem myślowym jest założenie, że elementy te mogą być montowane w dowolnej kolejności, co jest sprzeczne z zasadami inżynierii pneumatycznej.

Pytanie 30

Podczas wymiany przewodu wysokociśnieniowego w systemie hydraulicznym, jakie aspekty powinny być brane pod uwagę przy wyborze nowego przewodu?

A. Przepustowość i odporność na rozciąganie

B. Odporność na ściskanie oraz masa

C. Ciśnienie robocze i minimalny promień gięcia

D. Grubość materiału oraz przepuszczalność

Wybór nowego przewodu wysokociśnieniowego w układzie hydraulicznym powinien uwzględniać ciśnienie robocze oraz minimalny promień gięcia. Ciśnienie robocze jest kluczowym parametrem, ponieważ przewody muszą być w stanie utrzymać określone wartości ciśnienia bez ryzyka pęknięcia lub uszkodzenia. Ważne jest, aby przewód był zaprojektowany zgodnie z normami, takimi jak ISO 18752, które definiują różne klasy przewodów w zależności od ich zastosowania. Minimalny promień gięcia odnosi się do zdolności przewodu do elastycznego odkształcania się bez uszkodzenia, co jest istotne w przypadku instalacji w trudno dostępnych miejscach. Przykładem może być zastosowanie odpowiednich przewodów w maszynach budowlanych, gdzie przewody muszą być gięte w małych przestrzeniach, a jednocześnie muszą wytrzymać wysokie ciśnienia pracy. Należy również brać pod uwagę temperaturę pracy oraz kompatybilność chemiczną materiałów, z których wykonany jest przewód, aby zapewnić długotrwałe i bezpieczne działanie systemu hydraulicznego.

Pytanie 31

Prąd jałowy transformatora wynosi około 10% prądu znamionowego. Aby precyzyjnie zmierzyć prąd jałowy transformatora o parametrach S_N = 2300 VA, U_1N = 230 V, U_2N = 10 V, należy zastosować amperomierz prądu przemiennego o zakresie pomiarowym

A. 1,2 A

B. 0,6 A

C. 3,6 A

D. 15,0 A

Odpowiedź 1,2 A jest poprawna, ponieważ prąd jałowy transformatora związany jest z jego mocą znamionową. W przypadku transformatora o mocy S_N = 2300 VA, prąd znamionowy można obliczyć, korzystając ze wzoru: I_N = S_N / U_1N, co daje I_N = 2300 VA / 230 V = 10 A. Prąd jałowy wynosi około 10% wartości prądu znamionowego, co w tym przypadku daje I_0 = 0,1 * 10 A = 1 A. Aby dokładnie zmierzyć prąd jałowy, należy wziąć pod uwagę, że amperomierz powinien mieć zakres pomiarowy, który pozwoli na uchwycenie tej wartości z odpowiednim marginesem. Wybór amperomierza o zakresie 1,2 A jest trafny, ponieważ zapewnia wystarczającą precyzję pomiaru oraz minimalizuje ryzyko uszkodzenia urządzenia. W praktyce, pomiar prądu jałowego jest kluczowy w diagnostyce i utrzymaniu transformatorów, ponieważ nadmierny prąd jałowy może wskazywać na problemy z izolacją lub innymi komponentami urządzenia.

Pytanie 32

W jaki sposób można zmienić kierunek obrotów wału w trójfazowym silniku indukcyjnym?

A. podłączyć przewód neutralny

B. obniżyć częstotliwość zasilania

C. zwiększyć obciążenie

D. zamienić miejscami dwa dowolne fazowe przewody zasilające

Żeby zmienić kierunek wirowania wału w silniku indukcyjnym trójfazowym, wystarczy zamienić ze sobą dwa przewody zasilające. To takie proste! Chodzi o to, żeby zmienić kolejność, w jakiej napięcie działa na uzwojenia silnika. W silnikach trójfazowych, wirujące pole magnetyczne jest tworzone przez zasilanie fazowe, a jego kierunek jest zależny od tego, w jakiej kolejności te fazy są podłączone. Jak zamienisz te przewody, to zmienia się sekwencja faz, a to prowadzi do tego, że kierunek wirowania się odwraca. W praktyce to jest często wykorzystywane i jeżeli robisz to na zgodnych zasadach bezpieczeństwa, nie ma ryzyka, że coś się zepsuje. W wielu branżach przemysłowych, gdzie używa się silników trójfazowych, umiejętność zmiany kierunku wirowania jest ważna, żeby maszyny działały prawidłowo, na przykład przy transporcie materiałów czy w produkcji. Zmiana kierunku wirowania sprawia też, że silnik lepiej dopasowuje się do zmieniających się warunków, co jest super istotne w efektywnym zarządzaniu energią.

Pytanie 33

Proces osuszania polega na absorbowaniu wilgoci oraz oleju ze sprężonego powietrza przez środek osuszający

A. absorcyjny

B. poprzez podgrzewanie

C. poprzez schładzanie

D. adsorpcyjny

Odpowiedź 'absorpcyjnego' jest prawidłowa, ponieważ proces osuszania przez środek osuszający polega na wchłanianiu wilgoci oraz oleju z powietrza. W procesach absorpcyjnych, substancja osuszająca, zwykle w postaci żelu krzemionkowego lub innych materiałów higroskopijnych, wchłania cząsteczki wody oraz innych zanieczyszczeń z powietrza. Zastosowanie technologii absorpcyjnej jest szczególnie widoczne w przemyśle, gdzie czystość powietrza jest kluczowa dla zachowania wydajności i jakości produkcji. Na przykład, w systemach pneumatycznych stosuje się osuszacze absorpcyjne, które skutecznie redukują wilgoć, co zapobiega korozji elementów mechanicznych oraz uszkodzeniom narzędzi. Ponadto, w standardach branżowych takich jak ISO 8573, podkreśla się znaczenie kontrolowania poziomu wilgoci w sprężonym powietrzu, co potwierdza konieczność stosowania odpowiednich środków osuszających.

Pytanie 34

Na którym rysunku przedstawiono mocowanie kołnierzowe siłowników pneumatycznych?

A. C.

B. B.

C. A.

D. D.

Poprawna odpowiedź to "B". Rysunek B przedstawia siłownik pneumatyczny z kołnierzem montażowym, który jest kluczowym elementem w instalacjach pneumatycznych. Kołnierz montażowy umożliwia stabilne połączenie siłownika z innymi komponentami maszyny, zapewniając odpowiednie ułożenie i minimalizując drgania podczas pracy. W praktyce zastosowanie kołnierza jest szczególnie istotne w kontekście urządzeń, które wymagają precyzyjnego pozycjonowania, takich jak roboty przemysłowe czy automatyczne linie produkcyjne. Warto zwrócić uwagę na standardy montażowe, takie jak ISO 6431, które określają wymiary i tolerancje kołnierzy. Dobrze zaprojektowane mocowanie kołnierzowe nie tylko zwiększa bezpieczeństwo, ale także ułatwia konserwację siłowników poprzez szybki dostęp do ich elementów. Dodatkowo, prawidłowe mocowanie wpływa na żywotność siłownika, zmniejszając ryzyko uszkodzeń związanych z niewłaściwym zamocowaniem.

Pytanie 35

Pralka automatyczna nie reaguje po naciśnięciu przycisku zasilania. Co może być przyczyną takiej sytuacji?

A. usterką silnika pralki

B. brakiem zasilania elektrycznego

C. brakiem dopływu wody do urządzenia

D. niewłaściwym zerowaniem obudowy silnika pralki

Brak zasilania napięciem elektrycznym jest najczęstszą przyczyną, dla której pralka automatyczna nie reaguje po wciśnięciu przycisku zasilania. W praktyce, przed rozpoczęciem jakiejkolwiek diagnostyki, warto upewnić się, że urządzenie jest prawidłowo podłączone do gniazdka i że gniazdko jest sprawne. Testowanie gniazdka za pomocą innego urządzenia, np. lampki, może potwierdzić obecność napięcia. W sytuacji, gdy zasilanie jest prawidłowe, dalsza kontrola powinna obejmować przewody zasilające i wtyczki, które mogą ulec uszkodzeniu. W standardzie instalacji elektrycznych, aby zapewnić bezpieczeństwo urządzeń, należy stosować odpowiednie zabezpieczenia, takie jak bezpieczniki czy wyłączniki różnicowoprądowe. Ponadto, regularne przeglądy instalacji elektrycznej są zalecane, aby unikać problemów związanych z zasilaniem, co jest zgodne z dobrymi praktykami w dziedzinie bezpieczeństwa urządzeń AGD.

Pytanie 36

Do połączeń spoczynkowych trwałych nie wlicza się

A. nitowania

B. klejenia

C. spawania

D. kołkowania

Spawanie, klejenie i nitowanie to techniki, które rzeczywiście tworzą połączenia spoczynkowe nierozłączne, co oznacza, że połączenia te są trwale związane i nie mogą być łatwo rozdzielone bez uszkodzenia materiału. Spawanie polega na połączeniu dwóch elementów poprzez stopienie ich brzegów, co skutkuje utworzeniem mocnego i trwałego złącza. Jest to powszechnie stosowana metoda w przemyśle metalowym, a także w budownictwie, gdzie wymagana jest wysoka wytrzymałość konstrukcji. Klejenie, z drugiej strony, wykorzystuje różnorodne kleje, które łączą elementy na poziomie molekularnym, co również skutkuje połączeniem trwale związanym, choć z innymi właściwościami mechanicznymi niż spawanie. Wreszcie, nitowanie polega na wprowadzeniu nitów w przygotowane otwory i ich zagięciu, co tworzy solidne połączenie, które jest odporne na dynamiczne obciążenia. Wszelkie wyżej wymienione techniki są zgodne z normami branżowymi, które określają odpowiednie metody oraz materiały stosowane w poszczególnych procesach łączenia. Typowym błędem w ocenie tych metod jest założenie, że każde połączenie wykonywane w sposób mechaniczny jest tymczasowe, co jest niezgodne z rzeczywistością w przypadku spawania, klejenia i nitowania.

Pytanie 37

Silnik krokowy (skokowy) nie reaguje na próby zmiany prędkości obrotów. Możliwą przyczyną nieprawidłowego działania silnika może być

A. nadmierne obciążenie silnika

B. wysyłanie impulsów sterujących w błędnej kolejności

C. brak modyfikacji częstotliwości impulsów z kontrolera

D. zbyt wysokie napięcie zasilające

Podawanie impulsów sterujących w niewłaściwej kolejności może wpływać na działanie silnika krokowego, jednak nie jest to przyczyna braku zmiany prędkości obrotowej w kontekście tego pytania. Silniki krokowe działają na zasadzie sekwencyjnego przełączania poszczególnych cewek, które odpowiadają za obrót wirnika. Jeśli impulsy są podawane w niewłaściwej kolejności, może to skutkować zablokowaniem silnika lub nieprawidłowym ruchem, jednak nie wstrzyma to samej zmiany prędkości. Zbyt duże obciążenie silnika również może prowadzić do problemów, takich jak nadmierne grzanie lub zmniejszenie momentu obrotowego, ale nie bezpośrednio do braku zmiany prędkości - silnik może wciąż reagować na zmiany prędkości, nawet jeśli z trudnością. Z kolei zbyt wysokie napięcie zasilania przynosi ryzyko uszkodzenia silnika i nie jest standardem pracy silników krokowych, które powinny być zasilane napięciem zgodnym z ich specyfikacją. Te koncepcje często prowadzą do nieporozumień. Kluczowe jest zrozumienie, że silnik krokowy wymaga odpowiedniej częstotliwości impulsów, aby móc swobodnie zmieniać swoją prędkość obrotową. Osoby zajmujące się projektowaniem systemów automatyki powinny zwracać szczególną uwagę na konfigurację systemów sterowania, aby uniknąć takich błędów w przyszłości.

Pytanie 38

Obniżenie temperatury czynnika w sprężarkach skutkuje

A. skraplaniem pary wodnej oraz osuszaniem powietrza

B. osadzaniem zanieczyszczeń na dnie zbiornika

C. wzrostem ciśnienia sprężonego powietrza

D. powiększaniem objętości sprężonego powietrza

Zwiększenie objętości sprężonego powietrza, które jest sugerowane w jednej z odpowiedzi, jest błędnym założeniem. W rzeczywistości, schładzanie czynnika roboczego w sprężarkach nie skutkuje zwiększeniem objętości, ponieważ objętość gazu w zamkniętym układzie nie zmienia się w sposób znaczący podczas tego procesu. Z kolei wzrost ciśnienia sprężonego powietrza to efekt spadku temperatury, który prowadzi do kompaktowania cząsteczek gazu. Osuszanie powietrza poprzez skraplanie pary wodnej jest również związane z innymi mechanizmami, takimi jak stosowanie separatorów czy filtrów, a nie bezpośrednio ze schładzaniem czynnika. Osadzanie zanieczyszczeń na dnie zbiornika jest również mylone z procesem schładzania, jednakże dotyczy ono głównie aspektów związanych z niewłaściwą filtracją oraz z przegrzewaniem powietrza. Takie nieporozumienia mogą wynikać z braku zrozumienia podstawowych zasad termodynamiki oraz procesów fizycznych zachodzących w sprężarkach. Ważne jest, aby zgłębić temat właściwego działania sprężarek oraz ich wpływu na jakość sprężonego powietrza, co jest kluczowe w przemyśle oraz w zastosowaniach technologicznych.

Pytanie 39

Jaką powierzchnię czynną ma tłok siłownika generującego siłę 1 600 N przy ciśnieniu 1 MPa oraz sprawności wynoszącej 0,8?

A. 1 500 mm2

B. 1 000 mm2

C. 3 000 mm2

D. 2 000 mm2

Aby obliczyć powierzchnię czynną tłoka siłownika, należy skorzystać z równania związku między siłą, ciśnieniem i powierzchnią: F = P × A, gdzie F to siła, P to ciśnienie, a A to powierzchnia. W tym przypadku mamy siłę czynną równą 1600 N oraz ciśnienie wynoszące 1 MPa, co odpowiada 1 000 000 Pa. Przekształcamy równanie, aby znaleźć powierzchnię: A = F / P. Po podstawieniu wartości: A = 1600 N / 1 000 000 Pa = 0,0016 m², co po przeliczeniu na milimetry kwadratowe (1 m² = 1 000 000 mm²) daje 1600 mm². Jednak uwzględniając współczynnik sprawności równy 0,8, końcowy wynik wynosi: A = 1600 mm² / 0,8 = 2000 mm². Taka wiedza jest niezbędna w kontekście projektowania i analizy układów hydraulicznych, gdzie dokładność obliczeń ma kluczowe znaczenie dla bezpieczeństwa i efektywności działania systemów. W praktyce, dobrą praktyką jest również przeprowadzenie walidacji wyników przez pomiar rzeczywistych wartości w aplikacjach inżynieryjnych, co pomaga w optymalizacji projektów.

Pytanie 40

Który rodzaj obróbki ręcznej przedstawiono na rysunkach?

A. Wiercenie.

B. Przecinanie.

C. Ścinanie.

D. Piłowanie.

Odpowiedź "Ścinanie" jest poprawna, ponieważ na rysunkach przedstawiono proces, który dokładnie odpowiada tej technice obróbczej. Ścinanie polega na usuwaniu materiału z powierzchni za pomocą narzędzi tnących, takich jak dłuta, przecinaki lub noże, które są używane w różnych zastosowaniach inżynieryjnych i rzemieślniczych. W procesie tym narzędzie tnące jest ustawiane pod kątem do obrabianego materiału, co pozwala na precyzyjne usunięcie nadmiaru materiału. To podejście jest kluczowe w wielu branżach, w tym w obróbce metali, stolarstwie i rzeźbieniu. Na przykład, w stolarstwie ścinanie jest używane do formowania krawędzi mebli, a w metaloplastyce do precyzyjnego kształtowania detali. Dobrą praktyką jest również stosowanie narzędzi o odpowiedniej ostrości oraz zapewnienie stabilności materiału, co minimalizuje ryzyko błędów podczas obróbki. Wiedza o procesach ścinania jest istotna, ponieważ pozwala na uzyskanie wysokiej jakości wykończenia oraz oszczędności materiałowych.
