Informacje o egzaminie:

Zawód: Technik geodeta
Kwalifikacja: BUD.19 - Wykonywanie prac geodezyjnych związanych z katastrem i gospodarką nieruchomościami
Data rozpoczęcia: 29 marca 2026 22:38
Data zakończenia: 29 marca 2026 22:46

Egzamin zdany!

Wynik: 30/40 punktów (75,0%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Na przedstawionym fragmencie mapy do celów projektowych kolorem niebieskim oznaczono sieć

A. wodociągową.

B. ciepłowniczą.

C. elektroenergetyczną.

D. gazową.

Na przedstawionym fragmencie mapy sieć oznaczona kolorem niebieskim rzeczywiście reprezentuje sieć wodociągową. W branży inżynieryjnej i projektowej, stosowanie kolorów do oznaczania różnych typów infrastruktury jest standardową praktyką, co ułatwia identyfikację i planowanie. Niebieski kolor jest powszechnie przyjęty w normach dotyczących projektowania sieci wodociągowych, co zapewnia jednolitość w interpretacji map. Przykładem zastosowania tej wiedzy może być proces tworzenia dokumentacji projektowej, gdzie poprawne oznaczenie sieci wodociągowej jest kluczowe dla bezpieczeństwa i efektywności zarządzania zasobami wodnymi. W ramach dobrych praktyk, inżynierowie często korzystają z wytycznych takich jak PN-EN 671, które regulują sposób oznaczania elementów infrastruktury na mapach, co minimalizuje ryzyko błędów w późniejszych etapach realizacji projektów.

Pytanie 2

Którą z osnów przedstawionych na rysunkach należy zastosować do pomiarów realizacyjnych wzdłuż szlaków kolejowych?

A. D.

B. B.

C. A.

D. C.

Odpowiedź D jest poprawna, ponieważ reprezentuje osnowę pomiarową, która jest kluczowa w kontekście dokładnych pomiarów realizacyjnych wzdłuż szlaków kolejowych. Osnowa liniowa, jak ta przedstawiona na rysunku, ma na celu precyzyjne wyznaczenie osi torów, co jest niezbędne do zapewnienia bezpieczeństwa i efektywności operacji kolejowych. Poprawne wyznaczenie położenia torów ma bezpośredni wpływ na jakość ruchu pociągów oraz ich stabilność. Standardy branżowe, takie jak normy PN-EN 13803-1 dotyczące kształtowania i utrzymania torów, podkreślają znaczenie stosowania precyzyjnych osnow pomiarowych. Dodatkowo, w praktyce inżynierskiej, osnowa ta umożliwia także realizację skomplikowanych projektów infrastrukturalnych, takich jak budowa nowych odcinków torów czy modernizacja istniejących. Wykorzystanie odpowiednich narzędzi pomiarowych, jak teodolity czy totalne stacje, w połączeniu z osnową liniową, pozwala na osiągnięcie wysokiej dokładności, co jest niezbędne w kontekście współczesnych wymagań transportowych.

Pytanie 3

Jakim symbolem powinien być oznaczony na mapie zasadniczej przewód gazowy o średnicy 150 mm, znajdujący się na głębokości 80 cm, zinwentaryzowany przy użyciu metody bezpośredniej?

A. g 0,15 (h=0.80)

B. gA 150 (h-0.80)

C. g 150 (h-0.80)

D. gA 0,15 (h=0.80)

Odpowiedzi 'g 0,15 (h=0.80)', 'gA 150 (h-0.80)' oraz 'gA 0,15 (h=0.80)' zawierają istotne błędy, które mogą prowadzić do nieprawidłowej interpretacji i potencjalnych zagrożeń w zarządzaniu infrastrukturą gazową. Oznaczenie 'g 0,15 (h=0.80)' sugeruje średnicę przewodu gazowego wynoszącą 0,15 mm, co jest niezgodne z rzeczywistością, ponieważ rzeczywista średnica wynosi 150 mm. Takie niedoprecyzowanie może prowadzić do błędnych szacunków dotyczących przepustowości i ciśnienia w instalacji. Z kolei zapis 'gA 150 (h-0.80)' nowym symbolem 'gA' nie jest standardowo używany dla oznaczania przewodów gazowych, co może wprowadzać zamieszanie w dokumentacji i niezgodności w interpretacji danych. Ostatnia z opcji, 'gA 0,15 (h=0.80)', ponownie wskazuje na niewłaściwą średnicę oraz niewłaściwe oznaczenie medium. Prawidłowe oznaczenia są kluczowe, ponieważ nie tylko wpływają na bezpieczeństwo, ale również na efektywność zarządzania siecią gazową. W praktyce każdy błąd w oznaczeniu może prowadzić do poważnych konsekwencji, w tym do uszkodzenia infrastruktury czy zagrożenia dla ludzi. Dlatego tak ważne jest stosowanie się do ustalonych standardów i procedur, aby zapewnić spójność i bezpieczeństwo w dokumentacji inwentaryzacyjnej.

Pytanie 4

Jakie szczegóły terenowe obejmują zakryte części infrastruktury terenowej?

A. I

B. II

C. III

D. Są nieklasyfikowane

Zakryte elementy sieci uzbrojenia terenu zalicza się do grupy II szczegółów terenowych, ponieważ dotyczą one infrastruktury, która jest wbudowana w otoczenie i nie jest widoczna na powierzchni. Przykładami takich elementów mogą być rury wodociągowe, kanalizacyjne lub instalacje elektryczne, które są ukryte pod ziemią. W zakresie projektowania urbanistycznego i inżynierii lądowej, znajomość tego typu szczegółów jest kluczowa dla zapewnienia efektywności i bezpieczeństwa działań budowlanych. Standardy branżowe, takie jak normy PN-EN 1991 dotyczące obciążeń działających na konstrukcje, podkreślają znaczenie dokładnego planowania i dokumentowania lokalizacji tych elementów, aby uniknąć ich uszkodzenia podczas prowadzenia prac ziemnych. Oprócz aspektów technicznych, znajomość zakrytych elementów sieci uzbrojenia terenu przyczynia się także do lepszego zarządzania kryzysowego, na przykład w przypadku awarii instalacji, gdzie szybka lokalizacja i dostęp do tych elementów jest niezbędna do podjęcia działań naprawczych.

Pytanie 5

Jakie może być maksymalne różnice między wynikiem pomiaru w sieci uzbrojenia terenu a dokumentem zatwierdzonym podczas narady koordynacyjnej?

A. 0,60 m w terenie zabudowanym i 1,50 m w terenie niezabudowanym

B. 0,20 m w terenie zabudowanym i 0,50 m w terenie niezabudowanym

C. 0,50 m w terenie zabudowanym i 1,00 m w terenie niezabudowanym

D. 0,30 m w terenie zabudowanym i 0,50 m w terenie niezabudowanym

Odpowiedź 0,30 m w terenie zabudowanym i 0,50 m w terenie niezabudowanym jest zgodna z normami obowiązującymi w inżynierii lądowej oraz z praktykami stosowanymi w geodezji. Odstępstwa te są ustalane na podstawie specyfiki oraz charakterystyki terenów, w których prowadzone są prace. W terenie zabudowanym, gdzie infrastruktura jest gęstsza, precyzja pomiarów jest kluczowa, aby uniknąć kolizji z istniejącymi budynkami czy innymi obiektami. Analogicznie, w terenie niezabudowanym, większe odstępstwo jest akceptowalne ze względu na mniejsze ryzyko wpływu na infrastrukturę. Te regulacje są zgodne z normami PN-EN ISO 17123, które określają metody pomiarów oraz wymagania dokładnościowe. Praktyczne zastosowanie tej wiedzy jest niezbędne podczas realizacji projektów budowlanych, gdzie każda niezgodność z projektem może prowadzić do opóźnień lub zwiększonych kosztów. Dlatego znajomość dopuszczalnych odstępstw ma kluczowe znaczenie dla profesjonalnych geodetów oraz inżynierów zajmujących się projektowaniem i wykonawstwem inwestycji budowlanych.

Pytanie 6

Na podstawie danych zawartych na szkicu oblicz wysokość punktu końcowego K projektowanego odcinka przewodu kanalizacyjnego.

A. 204,76 m

B. 181,00 m

C. 229,00 m

D. 202,60 m

Wysokość punktu końcowego K projektu kanału oblicza się zgodnie z zasadą, że musimy od wysokości punktu początkowego P odjąć wartość spadku, która jest iloczynem spadku procentowego oraz długości odcinka. W tym przypadku, jeżeli wysokość punktu początkowego P wynosi 204,76 m i znamy długość odcinka oraz spadek procentowy, możemy zastosować wzór: Wysokość końcowa = Wysokość początkowa - (spadek procentowy * długość odcinka). Po wykonaniu dokładnych obliczeń, otrzymujemy wysokość punktu końcowego K równą 204,76 m, co potwierdza, że ta odpowiedź jest prawidłowa. W praktyce, takie obliczenia są kluczowe w projektowaniu systemów kanalizacyjnych, aby zapewnić efektywne odprowadzanie wody i uniknięcie problemów z odwodnieniem. W branży inżynieryjnej istotne jest również przestrzeganie standardów, jak PN-EN 12056, które definiują wymagania dotyczące projektowania systemów odwadniających, aby zapewnić ich funkcjonalność i bezpieczeństwo.

Pytanie 7

Oblicz wysokość punktu końcowego K projektowanego odcinka linii wodociągowej na podstawie zamieszczonego szkicu.

A. 105,25 m

B. 181,00 m

C. 255,25 m

D. 179,50 m

Poprawna odpowiedź to 179,50 m, co wynika z zastosowania właściwych technik obliczeniowych w kontekście projektowania linii wodociągowej. Aby obliczyć wysokość punktu końcowego K, należy uwzględnić wysokość punktu początkowego P oraz spadek terenu. W tym przypadku wysokość punktu początkowego wynosi 180,25 m, a spadek obliczany jest jako 1,5% długości odcinka, co dla 50 m daje 0,75 m. Odejmując ten spadek od wysokości punktu początkowego, otrzymujemy 179,50 m. Takie obliczenia są kluczowe w projektowaniu infrastruktury, ponieważ zapewniają, że ciśnienie w systemie wodociągowym będzie odpowiednie, a woda dotrze do odbiorców z właściwą siłą. Zastosowanie takich metod kalkulacyjnych jest zgodne z normami branżowymi, które zalecają precyzyjne wyznaczanie wysokości punktów w projektach inżynieryjnych, aby uniknąć problemów z hydrauliką oraz zapewnić komfort użytkowników.

Pytanie 8

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 9

Szkic przedstawiający inwentaryzację przyłącza wodociągowego, który jest przekazywany do zasobów geodezyjnych i kartograficznych państwa, nie musi zawierać

A. oznaczenia mierzonych pikiet

B. informacji o zgodności z projektem

C. współrzędnych ciągu poligonowego

D. średnicy i rodzaju przewodu

W przypadku inwentaryzacji przyłącza wodociągowego, współrzędne ciągu poligonowego nie są wymaganym elementem dokumentacji przekazywanej do państwowego zasobu geodezyjnego i kartograficznego. W praktyce oznacza to, że choć ciąg poligonowy jest istotnym narzędziem w geodezji, to w przypadku inwentaryzacji ma on mniejsze znaczenie niż inne aspekty. Na przykład, oznaczenie mierzonych pikiet, średnica i rodzaj przewodu oraz dane dotyczące zgodności z projektem mają kluczowe znaczenie dla zapewnienia, że przyłącze będzie spełniać normy techniczne oraz wymagania użytkowników. W praktyce, zamiast podawania współrzędnych, projektanci i wykonawcy często skupiają się na precyzyjnym oznaczeniu lokalizacji przyłącza, co jest bardziej istotne w kontekście późniejszej eksploatacji i konserwacji. Zgodnie z obowiązującymi normami, jak PN-EN ISO 19115, dokumentacja geodezyjna musi zawierać konkretne dane techniczne, ale niekoniecznie współrzędne, co podkreśla elastyczność podejścia w zależności od zastosowania. Takie podejście umożliwia efektywniejsze zarządzanie informacjami przestrzennymi oraz lepszą integrację z innymi systemami informacji geograficznej.

Pytanie 10

Które z poniższych obiektów wymaga wykonania wytyczenia geodezyjnego oraz inwentaryzacji po zakończeniu prac budowlanych?

A. Plac zabaw z piaskownicą

B. Przyłącze gazowe

C. Wiata na przystanku

D. Ogrodzenie stałe

Ogrodzenie trwałe, wiata przystankowa oraz piaskownica osiedlowa są obiektami, które nie wymagają wytyczenia geodezyjnego ani inwentaryzacji powykonawczej w takim samym zakresie jak przyłącze gazowe. Ogrodzenia, chociaż są istotnym elementem architektonicznym, często nie wchodzą w skład infrastruktury wymagającej skomplikowanych analiz geodezyjnych. W przypadku wiat przystankowych, ich lokalizacja w przestrzeni publicznej jest zazwyczaj regulowana przez plany zagospodarowania przestrzennego, co nie zawsze wymaga szczegółowego wytyczenia. Co więcej, piaskownice osiedlowe są obiektami małej architektury, które nie są traktowane na równi z instalacjami technicznymi, takimi jak przyłącza mediów. Typowym błędem myślowym jest zatem mylenie różnych typów obiektów budowlanych oraz ich wpływu na infrastrukturę i bezpieczeństwo publiczne. Ważne jest zrozumienie, że inwentaryzacja powykonawcza i wytyczenie geodezyjne mają na celu zapewnienie zgodności z normami oraz bezpieczeństwa, co w przypadku nietechnicznych obiektów nie jest zawsze konieczne. Kluczowe jest także przyjęcie właściwego podejścia do zarządzania dokumentacją budowlaną, która różni się w zależności od rodzaju obiektu.

Pytanie 11

Pomiar wysokościowy inwentaryzacyjny dotyczący przewodów oraz urządzeń kanalizacyjnych powinien być realizowany z precyzją nie mniejszą niż

A. 0,05 m

B. 0,02 m

C. 0,50 m

D. 0,20 m

Odpowiedź 0,02 m jest prawidłowa, ponieważ inwentaryzacyjne pomiary wysokościowe przewodów i urządzeń kanalizacyjnych powinny spełniać wysokie standardy dokładności. Zgodnie z normami branżowymi, takimi jak PN-EN 1610 dotycząca układania i badania rur kanalizacyjnych oraz ich przyłączy, dokładność pomiarów powinna wynosić nie mniej niż 0,02 m, co pozwala na precyzyjne określenie lokalizacji oraz wysokości instalacji. Przykładowo, w przypadku projektowania systemów odwadniających lub instalacji wodociągowych, taka dokładność jest niezbędna dla zapewnienia prawidłowego spadku rur oraz uniknięcia problemów z hydrauliką. Im dokładniejsze pomiary, tym większa pewność, że system będzie działał prawidłowo i efektywnie, co ma kluczowe znaczenie dla długowieczności infrastruktury. Dlatego tak istotne jest przestrzeganie tych norm, aby zapewnić bezpieczeństwo i funkcjonalność systemów kanalizacyjnych.

Pytanie 12

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 13

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 14

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 15

Według klasyfikacji obiektów w bazie danych GESUT obiekt sieci uzbrojenia terenu oznaczony kodem SUPZ odnosi się do przewodu

A. niezidentyfikowanego

B. gazowego

C. benzynowego

D. elektroenergetycznego

Wybór odpowiedzi dotyczącej przewodów benzynowych, elektroenergetycznych lub gazowych wynika z nieporozumienia w zakresie klasyfikacji obiektów w bazie danych GESUT. Przewody benzynowe są typowym medium stosowanym w stacjach paliw oraz w systemach transportu surowców naftowych, jednak w kontekście kodu SUPZ nie są one uznawane za odpowiednie. Podobnie, przewody elektroenergetyczne odnoszą się do linii przesyłowych energii elektrycznej, które mają jasno określoną funkcję. Kwestia błędnego założenia dotyczy również przewodów gazowych, które są używane do transportu gazu, głównie w systemach grzewczych oraz przemysłowych. W kontekście GESUT, każdy z tych typów przewodów powinien mieć swoje specyficzne oznaczenie, co czyni wybór odpowiedzi niezgodnym z rzeczywistością. Niezidentyfikowane przewody, oznaczone kodem SUPZ, wymagają szczególnej uwagi, ponieważ ich brak precyzyjnego określenia może prowadzić do problemów w zarządzaniu infrastrukturą. Wiele osób błędnie zakłada, że przewody te muszą być związane z powszechnie znanymi typami mediów, co nie jest zgodne z zasadami klasyfikacji. Klasyfikacja w GESUT ma na celu ułatwienie identyfikacji i zarządzania obiektami infrastrukturalnymi, a błędne przypisanie do konkretnego medium może prowadzić do poważnych konsekwencji w zarządzaniu przestrzenią czy planowaniu inwestycji.

Pytanie 16

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 17

Na mapie z dokumentacji powykonawczej sieci uzbrojenia terenu przewód oznaczony jest literą "x". Co to oznacza?

A. naziemny

B. nieczynny

C. niezidentyfikowany

D. nadziemny

Odpowiedź 'niezidentyfikowany' jest w porządku. W inwentaryzacji powykonawczej sieci uzbrojenia terenu, litera 'x' naprawdę często oznacza przewody, których nie da się jednoznacznie zidentyfikować. To zazwyczaj znaczy, że dokumentacja nie jest kompletna lub po prostu brakuje informacji o danym przewodzie. Może to wynikać z szeregu rzeczy, jak brak wcześniejszej inwentaryzacji czy różne standardy dokumentacji. W praktyce, zwłaszcza przy identyfikacji infrastruktury, ważne jest, żeby używać jednolitych oznaczeń. Dzięki temu można lepiej zarządzać i planować przestrzeń. Przykład? Możesz mieć sytuację, w której podczas budowy musisz wytyczyć istniejące instalacje, a jeśli nie zidentyfikujesz ich prawidłowo, możesz uszkodzić niewidoczne przewody. W takich przypadkach warto pomyśleć o dodatkowych badaniach geofizycznych lub skanowaniu podziemnych instalacji, żeby uniknąć kłopotów i kosztownych napraw.

Pytanie 18

Układany w wykopie przewód w kolorze czarnym będzie częścią sieci

A. telefonicznej.

B. kanalizacyjnej.

C. ciepłowniczej.

D. wodociągowej.

Odpowiedź o przewodach ciepłowniczych jest jak najbardziej na miejscu. Czarne kable, które widzisz w wykopach, zazwyczaj są częścią sieci ciepłowniczej. To ważne, bo mają termiczną izolację, co sprawia, że systemy ciepłownicze działają efektywnie, ograniczając straty ciepła, gdy transportujemy gorącą wodę lub parę. W praktyce, żeby wszystko działało jak należy, te przewody są projektowane zgodnie z normami, takimi jak PN-EN 253. Ta czarna kolorystyka nie tylko wygląda solidnie, ale też chroni przed szkodliwym działaniem UV. W instalacjach ciepłowniczych ważne jest, aby wykonawcy używali odpowiednich materiałów i trzymali się standardów, bo to wpływa zarówno na bezpieczeństwo, jak i efektywność energetyczną systemu.

Pytanie 19

Na mapie zasadniczej sieci są oznaczane kolorem fioletowym, jakie to sieci?

A. kanalizacyjne

B. ciepłownicze

C. elektroenergetyczne

D. wodociągowe

Odpowiedź ciepłownicze jest poprawna, ponieważ na mapie zasadniczej sieci ciepłownicze są oznaczane kolorem fioletowym. To oznaczenie jest zgodne z przyjętymi standardami w zakresie geodezji i kartografii, które mają na celu ułatwienie identyfikacji różnych infrastruktur. Sieci ciepłownicze są kluczowym elementem systemów grzewczych w miastach, służąc do dostarczania ciepła do budynków mieszkalnych i przemysłowych. Przykładem zastosowania tej wiedzy może być planowanie nowych inwestycji budowlanych, gdzie konieczne jest uwzględnienie istniejącej infrastruktury ciepłowniczej. Ponadto, podczas remontów czy rozbudowy systemów grzewczych, znajomość oznaczeń na mapie zasadniczej pozwala uniknąć uszkodzeń i zapewnić bezpieczeństwo prac. Warto również zauważyć, że poprawna interpretacja mapy zasadniczej jest ważna w kontekście przepisów prawa budowlanego oraz norm dotyczących ochrony środowiska, co potwierdza znaczenie znajomości tych kolorów w praktyce inżynieryjnej.

Pytanie 20

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 21

Na mapie inwentaryzacyjnej po wykonaniu sieci uzbrojenia terenu, sieć telekomunikacyjna ma oznaczenie "2tA". Jakie jest źródło danych pomiarowych tej sieci?

A. Pomiar wykrywaczem przewodów

B. Pomiar oparty na elementach mapy lub danych projektowych

C. Digitalizacja mapy oraz wektoryzacja rastra mapy

D. Dane branżowe

Jakiekolwiek inne metody pomiaru, takie jak digitalizacja mapy czy pomiar w oparciu o elementy mapy lub dane projektowe, nie są wystarczające do dokładnej inwentaryzacji sieci telekomunikacyjnej. Digitalizacja mapy polega na przetwarzaniu danych rastrów na formę wektorową, co może być użyteczne w kontekście przedstawiania informacji, ale nie dostarcza rzeczywistych danych pomiarowych dotyczących lokalizacji aktywów podziemnych. Z kolei pomiar w oparciu o dane projektowe opiera się na założeniach i dokumentacji, które mogą być nieaktualne lub niekompletne, co wprowadza ryzyko błędów w inwentaryzacji. Dane branżowe, mimo że mogą dostarczyć cennych informacji, nie zawsze odzwierciedlają aktualny stan rzeczy, ponieważ bazują na wcześniejszych pomiarach i mogą nie uwzględniać późniejszych zmian. W praktyce, poleganie na tych metodach może prowadzić do nieprecyzyjnych wyników, co może mieć poważne konsekwencje w kontekście prac budowlanych czy modernizacyjnych. Dlatego stosowanie wykrywacza przewodów, które zapewnia rzeczywiste i aktualne dane, jest zalecane jako standard w branży.

Pytanie 22

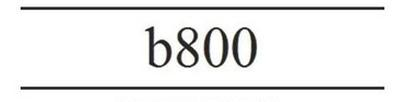

Który obiekt bazy danych GESUT przedstawia się w sposób przedstawiony na rysunku?

A. Obudowa przewodu.

B. Przewód benzynowy.

C. Kanalizacja kablowa.

D. Budowla podziemna.

Odpowiedź "Przewód benzynowy" jest poprawna, ponieważ symbol "b800" zamieszczony na rysunku jednoznacznie odnosi się do klasyfikacji przewodów benzynowych w bazie danych GESUT. Zgodność ta jest kluczowa w kontekście projektowania i utrzymania infrastruktury, ponieważ odpowiednie oznaczenie przewodów jest niezbędne do ich identyfikacji oraz zapewnienia bezpieczeństwa. Standardy branżowe wymagają, aby wszelkie elementy infrastruktury były dokładnie oznakowane zgodnie z przyjętymi normami, co umożliwia szybkie i skuteczne reagowanie w sytuacjach awaryjnych. Przewody benzynowe są istotnym elementem systemów dystrybucji paliw, a ich prawidłowa identyfikacja pozwala na uniknięcie katastrof związanych z wyciekami czy zanieczyszczeniem. Dodatkowo, w praktyce inżynieryjnej, znajomość symboli i ich znaczenia w bazach danych, takich jak GESUT, pozwala na efektywne planowanie i realizację projektów budowlanych oraz ich późniejsze monitorowanie.

Pytanie 23

Pomiar elementów uzbrojenia podziemnego, które zostały zasypane i zlokalizowane przy użyciu urządzeń elektronicznych, powinien być przeprowadzony z precyzją odpowiadającą szczegółom sytuacyjnym w grupie dokładnościowej

A. I

B. IV

C. II

D. III

Wybór grupy I, III lub IV zamiast II pokazuje, że można się pomylić w rozumieniu klasyfikacji dokładności. Grupa I to te najprostsze pomiary, gdzie błędy mogą być dość spore. Jakbyśmy użyli takiej metody dla zasypanych elementów, to mogłoby to przynieść problemy, bo moglibyśmy źle określić, gdzie coś jest i przez to zaszkodzić infrastrukturze, co wydłużyłoby naszą pracę. Grupa III niby jest dokładniejsza, ale w przypadku pomiarów pod ziemią to nadal nie wystarcza, bo warunki bywają trudne, a dobrze jest trzymać się jeszcze ściślejszych norm. Z kolei grupa IV, choć daje najwyższą dokładność, może być zbyt droga i skomplikowana do zastosowania w codziennych projektach budowlanych. Ważne jest, żeby zrozumieć, że dobra klasyfikacja dokładności ma realne znaczenie dla bezpieczeństwa i kosztów. Źle dobrana grupa to ryzyko poważnych błędów podczas realizacji projektów.

Pytanie 24

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 25

Pochylenie ii_2 realizowanej linii ciepłowniczej, przedstawionej na rysunku, wynosi

A. i1-2 = 2,0%

B. i1-2 = 0,2%

C. i1-2 = -0,2%

D. i1-2 = -2,0%

Twoja odpowiedź jest na miejscu! Pochylenie obliczasz, dzieląc różnicę wysokości między dwoma punktami przez odległość między nimi. Tu masz 1,000 m różnicy wysokości i 50,00 m odległości. Jak to policzysz, dostajesz -2,0%. Ten minus znaczy, że linia ciepłownicza schodzi w dół, co jest super istotne przy projektowaniu. Dzięki temu ciepło płynie jak trzeba i nie ma zastojów, co jest mega ważne. Projektanci muszą pilnować standardów dotyczących pochylenia, żeby wszystko działało jak należy. Takie dokładne obliczenia są kluczowe, bo to wpływa na niezawodność całego systemu. Dobra robota!

Pytanie 26

Zbieranie danych dotyczących konturów obiektów naziemnych uzbrojenia podziemnego o rozmiarze mniejszym niż 0,5 m, wykonywane podczas geodezyjnej inwentaryzacji infrastruktury terenu, polega na ustaleniu położenia

A. środka rzutu tych konturów

B. jedynie obrysu tych konturów

C. obrysu oraz punktów narożnych tych konturów

D. wyłącznie punktów narożnych tych konturów

Pomiar środka rzutu konturów różnych elementów uzbrojenia w ziemi ma naprawdę spore znaczenie, zwłaszcza przy inwentaryzacji geodezyjnej. Wiesz, środek rzutu to ten punkt, gdzie kontur najwierniej odzwierciedla położenie obiektu. To szczególnie ważne, gdy mówimy o małych rzeczach, które mają mniej niż pół metra. Jak geodeci ustalają ten środek, to ich pomiary są dokładniejsze, co jest kluczowe w planowaniu i zarządzaniu przestrzenią. Na przykład, jeśli inwentaryzujemy sieć wodociągową, to precyzyjne pomiary naprawdę pomagają w zarządzaniu wodą i zmniejszają ryzyko błędów podczas robót budowlanych lub konserwacji. Fajnie jest też korzystać z nowych technologii, jak GPS czy skanowanie 3D, bo to może znacznie przyspieszyć i poprawić jakość danych geodezyjnych. Dodatkowo, pamiętajmy, że pomiar środka rzutu jest ważny, żeby spełniać normy, takie jak PN-EN ISO 17123, które mówią, jak powinniśmy mierzyć w geodezji.

Pytanie 27

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 28

Z jaką precyzją należy określić położenie wysokościowe kabla energetycznego niskiego napięcia?

A. 1 dm

B. 1 mm

C. 1 m

D. 1 cm

Dokładność pomiaru położenia wysokościowego kabla energetycznego niskiego napięcia powinna wynosić 1 dm. Tego rodzaju kabel musi być instalowany zgodnie z obowiązującymi regulacjami i standardami, które w Polsce obejmują m.in. normy PN-EN 50341 oraz PN-IEC 61914. Zapisane w nich zasady dotyczą bezpieczeństwa oraz minimalnych odległości od powierzchni ziemi, co ma kluczowe znaczenie dla ochrony przed uszkodzeniami mechanicznymi oraz zapewnieniem odpowiedniej funkcjonalności. Przykładowo, w przypadku kabli niskiego napięcia, ich zawieszenie na odpowiedniej wysokości zapobiega przypadkowemu uszkodzeniu przez pojazdy czy osoby, a także minimalizuje ryzyko ingerencji zwierząt. W praktyce, pomiar z dokładnością 1 dm dostarcza wystarczających informacji do spełnienia wymagań dotyczących instalacji, a jednocześnie ogranicza koszty związane z pomiarami precyzyjnymi, co czyni go optymalnym rozwiązaniem w kontekście efektywności ekonomicznej.

Pytanie 29

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 30

Szkic z inwentaryzacji powykonawczej przyłącza gazowego do obiektu powinien zawierać

A. analizę lokalizacji w stosunku do granic

B. informację o średnicy rury

C. rysunek wewnętrznej sieci w budynku

D. diagram całej instalacji gazowej

Szkic z inwentaryzacji powykonawczej przyłącza gazowego nie powinien zawierać szkicu sieci wewnątrz domu ani rysunku całej sieci gazowej, ponieważ są to informacje bardziej szczegółowe, które dotyczą różnych aspektów instalacji gazowej. Szkic sieci wewnętrznej jest istotny dla projektantów i wykonawców, jednak nie ma bezpośredniego związku z dokumentacją powykonawczą samego przyłącza. W przypadku przyłącza gazowego, kluczowe jest skupienie się na elementach, które bezpośrednio wpływają na jego funkcjonalność, bezpieczeństwo oraz zgodność z obowiązującymi normami. Ustalenie granic położenia przyłącza w kontekście granic nieruchomości również jest istotne, ale nie jest to najważniejszy element dokumentacji inwentaryzacyjnej. Często można spotkać się z mylnymi wnioskami, że ogólny rysunek całej sieci gazowej powinien być częścią inwentaryzacji, natomiast w rzeczywistości szczegóły dotyczące całego systemu powinny być ujęte w oddzielnej dokumentacji projektowej. Właściwe podejście do inwentaryzacji wymaga zrozumienia, które informacje są kluczowe dla przyszłej analizy i bezpieczeństwa, a nie tylko pełnego obrazu instalacji.

Pytanie 31

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 32

Do przeprowadzenia inwentaryzacji urządzeń podziemnych konieczne jest użycie

A. niwelatora

B. teodolitu

C. tachimetru elektronicznego

D. tachimetru optycznego

Tachimetr elektroniczny jest narzędziem pomiarowym, które łączy funkcje tachimetru oraz dalmierza, co czyni go idealnym do inwentaryzacji urządzeń podziemnych. Jego główną zaletą jest szybkość i precyzja pomiarów, co jest szczególnie istotne przy pomiarach w trudnych warunkach, takich jak podziemne korytarze czy tunele. Tachimetry elektroniczne umożliwiają uzyskanie dokładnych pomiarów kątów oraz odległości, co pozwala na precyzyjne określenie lokalizacji urządzeń. Przykładowo, w przypadku inwentaryzacji sieci wodociągowej, użycie tachimetru elektronicznego umożliwia szybkie i dokładne zmapowanie położenia rur oraz innych elementów infrastruktury. Stosowanie tego typu urządzeń jest zgodne z najlepszymi praktykami w branży geodezyjnej, co podkreśla ich znaczenie w procesach inwentaryzacyjnych, zgodnie z normami ISO 17123-3 dotyczącymi pomiarów geodezyjnych. Dzięki zastosowaniu tachimetru elektronicznego możliwe jest także późniejsze wykorzystanie zebranych danych do tworzenia trójwymiarowych modeli CAD, co zwiększa efektywność zarządzania infrastrukturą.

Pytanie 33

Ile wynosi wysokość włazu studzienki kanalizacyjnej na przedstawionym fragmencie mapy zasadniczej?

A. 176,01 m

B. 176,13 m

C. 173,30 m

D. 174,73 m

Poprawna odpowiedź na to pytanie to 176,13 m, co zostało określone na podstawie analizy przedstawionego fragmentu mapy zasadniczej. Właz studzienki kanalizacyjnej, oznaczony symbolem 'X', znajduje się w punkcie, gdzie wysokość wynosi dokładnie 176,13 m. W kontekście projektowania i zarządzania infrastrukturą, kluczowe jest dokładne określenie wysokości terenu w miejscach, gdzie umieszczane są studzienki kanalizacyjne, ponieważ wpływa to na efektywność odprowadzenia wód deszczowych oraz na prawidłowe funkcjonowanie systemu kanalizacyjnego. Wysokość ta musi być zgodna z lokalnymi przepisami budowlanymi i standardami, które zapewniają, że studzienki są umiejscowione w odpowiednich miejscach, z uwzględnieniem spadków terenu. W praktyce, podczas planowania budowy, ważne jest również uwzględnienie przyszłych zmian w terenie, takich jak osiadanie czy erozja, co może wpłynąć na wysokość studzienek. Odpowiednia analiza mapy zasadniczej oraz znajomość technik geodezyjnych są kluczowe dla prawidłowych decyzji w tym zakresie.

Pytanie 34

Który rodzaj sieci uzbrojenia terenu zaznaczono kolorem brązowym na przedstawionym rysunku?

A. Telekomunikacyjne.

B. Kanalizacyjne.

C. Elektroenergetyczne.

D. Wodociągowe.

Brązowy kolor na przedstawionym rysunku oznacza sieci kanalizacyjne, co jest zgodne z powszechnie przyjętymi standardami oznaczania infrastruktury uzbrojenia terenu. W dokumentacji technicznej oraz w mapach geodezyjnych, kolory są wykorzystywane, aby umożliwić szybką identyfikację różnych rodzajów sieci. Przykładowo, w wielu krajach przyjęto jednolite kodeksy kolorów, które ułatwiają interpretację rysunków technicznych. W przypadku sieci kanalizacyjnych, ich właściwe oznaczenie jest kluczowe dla planowania oraz wykonywania prac budowlanych. Dzięki temu inżynierowie i wykonawcy mogą uniknąć kolizji z istniejącą infrastrukturą, co ma istotne znaczenie dla bezpieczeństwa i efektywności prowadzenia robót. Zrozumienie takiego oznaczenia jest niezbędne w każdym projekcie związanym z infrastrukturą miejską, co podkreśla znaczenie wiedzy na temat kodów kolorystycznych i ich praktycznego zastosowania w codziennej pracy inżynierskiej.

Pytanie 35

Na przedstawionym fragmencie mapy zasadniczej zapis wB110 oznacza przewód wodociągowy, którego położenie ustalono na podstawie

A. pomiarów bezpośrednich.

B. digitalizacji mapy.

C. wskazań aparatury.

D. danych branżowych.

Odpowiedź "danych branżowych" jest poprawna, ponieważ położenie przewodu wodociągowego, jakim jest zapis "wB110", najczęściej ustala się na podstawie dokumentacji branżowej. W praktyce oznacza to, że służby odpowiedzialne za infrastrukturę wodociągową gromadzą szczegółowe informacje o sieciach wodociągowych, które następnie są wprowadzane do systemów GIS (Geographic Information Systems). Dokumentacja ta zawiera dane o lokalizacji, średnicach i materiałach przewodów, co jest kluczowe dla zarządzania i planowania infrastruktury. Przykładowo, w procesie modernizacji sieci wodociągowej, informacje te są niezbędne do oceny stanu technicznego i podejmowania decyzji o inwestycjach. Użycie danych branżowych jest zgodne z zasadami dobrych praktyk, ponieważ zapewnia aktualność i precyzję informacji, co jest niezbędne w codziennym zarządzaniu infrastrukturą.

Pytanie 36

Określ największą głębokość rzeki na podstawie jej przekroju poprzecznego.

A. 4,90 m

B. 6,20 m

C. 1,30 m

D. 3,60 m

Wybór odpowiedzi, która nie mówi o głębokości 3,60 m, może wynikać z jakiegoś nieporozumienia co do tego, jak się mierzy głębokość rzeki i jak to wszystko zinterpretować. Często ludzie biorą pod uwagę tylko bezpośrednie wartości z pomiarów, ale zapominają o lokalnych różnicach w dnie. Na przykład, w miejscach, gdzie nurt leci szybko, głębokość może być znacznie większa, a w spokojnych odcinkach znacznie mniejsza. Odpowiedzi takie jak 1,30 m czy 4,90 m mogą być efektem złej interpretacji wcześniejszych pomiarów albo zaokrągleń, które nie biorą pod uwagę całego profilu rzeki. A jak ktoś zaznaczy 6,20 m, to pewnie myśli o jakimś ekstremalnym przypadku, co w danym miejscu raczej nie pasuje. Pomiar głębokości wymaga systematyczności i znajomości zasad, na przykład norm ISO, żeby uniknąć błędów. Jeżeli nie zrozumiesz tych podstawowych spraw i podejdziesz do analizy danych w niewłaściwy sposób, to można łatwo wpaść w pułapki i mieć problemy z interpretacją. Ogarnianie dynamiki rzek i ich ukształtowania to klucz do dobrego zrozumienia głębokości rzeki i jej wpływu na otoczenie.

Pytanie 37

Ile wynosi rzędna dna studzienki kanalizacyjnej na przedstawionym fragmencie mapy zasadniczej?

A. 116,40 m

B. 114,49 m

C. 115,86 m

D. 116,28 m

Odpowiedź 114,49 m jest poprawna, ponieważ rzędna dna studzienki kanalizacyjnej została bezpośrednio odczytana z mapy zasadniczej, gdzie oznaczona jest odpowiednim symbolem. W kontekście inżynierii lądowej i wodnej, umiejętność odczytywania i interpretacji map topograficznych oraz zasadniczych jest kluczowa. W praktyce, takie umiejętności są niezwykle istotne podczas projektowania oraz realizacji inwestycji infrastrukturalnych, ponieważ pozwalają na precyzyjne określenie wysokości terenu i jego elementów. Normy i standardy, takie jak PN-EN 1991-1-4, wskazują na konieczność uwzględnienia poziomów wodnych oraz rzędnych w projektach, co ma kluczowe znaczenie dla zapewnienia bezpieczeństwa i funkcjonalności systemów kanalizacyjnych. Zrozumienie tych zagadnień jest istotne nie tylko dla inżynierów, ale także dla architektów i urbanistów, którzy muszą uwzględniać te dane w swoich planach.

Pytanie 38

Na rysunku przedstawiono położenie punktów kontrolowanych. Na którym z wymienionych obiektów mogły one zostać rozmieszczone?

A. Na trasie drogowej.

B. Na sieci kanalizacyjnej.

C. Na uzbrojeniu terenu.

D. Na budynku mieszkalnym.

Prawidłowa odpowiedź na to pytanie odnosi się do rozmieszczenia punktów kontrolowanych na budynku mieszkalnym, co ma swoje uzasadnienie w charakterystyce przedstawionego rysunku. Rysunek sugeruje uporządkowaną siatkę punktów, co jest typowe dla obiektów budowlanych, gdzie kontrolowane są wysokości poszczególnych kondygnacji oraz elementów konstrukcyjnych. W praktyce, takie punkty kontrolne są kluczowe dla inżynierów budowlanych podczas procesu budowy i remontów, ponieważ umożliwiają precyzyjne monitorowanie i zapewnienie zgodności z projektem. Użycie punktów kontrolnych na budynkach jest zgodne z normami budowlanymi, które wymagają monitorowania stabilności konstrukcji, co jest szczególnie istotne w przypadku wysokich budynków oraz obiektów o skomplikowanej architekturze. Warto również zauważyć, że punkty kontrolne mogą być stosowane w procesach geodezyjnych, gdzie precyzyjne pomiary są kluczowe dla zapewnienia jakości i bezpieczeństwa budowli.

Pytanie 39

Rozstaw torów w trakcji kolejowej określa się pomiędzy

A. zewnętrznymi krawędziami główek szyn

B. zewnętrznymi krawędziami stopek szyn

C. wewnętrznymi krawędziami główek szyn

D. wewnętrznymi krawędziami stopek szyn

Rozstaw torów kolejowych to naprawdę ważny parametr, który można zmierzyć między wewnętrznymi krawędziami główek szyn. To właśnie ta metoda jest stosowana w standardach kolejowych, bo pozwala na dokładne określenie odległości między szynami. Wiesz, to kluczowe dla prawidłowego działania pociągów. Wewnętrzne krawędzie główek szyn to punkt odniesienia, który bierze pod uwagę różne aspekty, jak tolerancje produkcyjne czy rozprężanie materiału spowodowane zmianami temperatury. Dobry rozstaw torów jest istotny nie tylko dla bezpieczeństwa, ale też dla efektywności transportu. Na przykład w Rosji, gdzie mają szeroki rozstaw torów, pociągi są zaprojektowane tak, by mogły jeździć stabilnie, nawet jak pędzą z dużą prędkością. Z praktycznego punktu widzenia, ta wiedza jest przydatna przy projektowaniu infrastruktury kolejowej i planowaniu nowych linii. Dokładne pomiary rozstawu pozwalają na lepsze zarządzanie kosztami budowy i eksploatacji torów.

Pytanie 40

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.
