Informacje o egzaminie:

Zawód: Technik elektronik
Kwalifikacja: ELM.05 - Eksploatacja urządzeń elektronicznych
Data rozpoczęcia: 11 maja 2026 22:23
Data zakończenia: 11 maja 2026 22:35

Egzamin niezdany

Wynik: 16/40 punktów (40,0%)

Wymagane minimum: 20 punktów (50%)

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

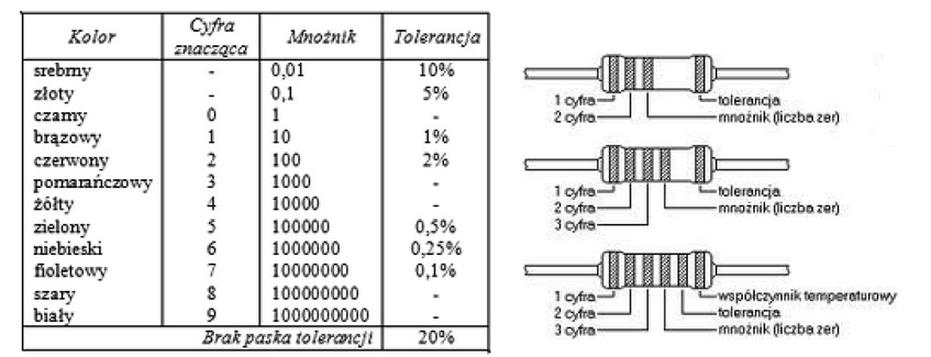

W dokumentacji technicznej zasilacza impulsowego wartość rezystora R₃₂ opisano jako R₃₂ = 1R5. Ze względu na jego uszkodzenie (zwęglenie), nie można zidentyfikować jego oznaczenia za pomocą kodu barwnego. Do wymiany uszkodzonego elementu należy użyć rezystora oznaczonego następującymi kolorami:

A. brązowy, zielony, srebrny, złoty.

B. brązowy, zielony, brązowy, srebrny.

C. brązowy, zielony, czarny, złoty.

D. brązowy, zielony, złoty, srebrny.

Wybór kolorów brązowy, zielony, brązowy, srebrny oraz innych kombinacji kolorów nie jest zgodny z zasadami odczytywania wartości rezystorów z kodu barwnego. W przypadku pierwszej opcji, brązowy na pierwszym pasie również reprezentuje cyfrę 1, ale drugi brązowy pas wskazuje na wartość 1, co sugeruje, że wynik to 11, a nie 1,5 Ω. Zastosowanie dwóch tych samych kolorów prowadzi do zrozumienia, że odczytujemy zbyt wysoką wartość rezystora, co może skutkować nieprawidłowym działaniem obwodu. Inna odpowiedź, brązowy, zielony, czarny, złoty, wskazuje na wartość 1,5 Ω, ale czarny pas oznacza mnożnik x0, co jest całkowicie nieadekwatne w tym przypadku. Ważne jest, aby pamiętać, że mnożnik ma kluczowe znaczenie dla uzyskania właściwej wartości rezystora. Odpowiedź brązowy, zielony, srebrny, złoty, również jest błędna, ponieważ srebrny nie może być użyty jako mnożnik dla 1,5 Ω w kontekście standardowych wartości rezystorów. Zrozumienie, jak działa kod barwny, jest fundamentalnym elementem wiedzy inżynierskiej i technicznej, a błędne przyporządkowanie kolorów może prowadzić do poważnych komplikacji w projektowaniu i naprawie urządzeń elektronicznych. Właściwe identyfikowanie komponentów na podstawie ich oznaczeń kolorowych jest niezbędne dla zachowania funkcjonalności i bezpieczeństwa układów elektronicznych. Każda z błędnych odpowiedzi pokazuje typowe nieporozumienia związane z interpretacją kolorów oraz ich wartości, co stanowi podstawowy błąd w inżynierii elektrycznej.

Pytanie 2

Którą funkcję logiczną realizują bramki NAND połączone według schematu?

A. EX-OR

B. OR

C. EX-NOR

D. NOR

Wybór odpowiedzi EX-NOR, NOR czy OR wskazuje na niezrozumienie podstaw funkcji logicznych oraz właściwości bramek NAND. Funkcja EX-NOR, będąca negacją EX-OR, zwraca wartość wysoką, gdy wszystkie wejścia są takie same, co jest sprzeczne z naturą działania EX-OR, która wymaga różnych stanów na wejściu. Z kolei funkcja NOR, będąca negacją OR, zawsze zwraca stan niski, gdy przynajmniej jedno z wejść jest wysokie, co jest całkowicie niezgodne z działaniem bramek NAND w przedstawionym schemacie. Odpowiedź OR z kolei nie uwzględnia faktu, że w przypadku zastosowania bramek NAND wyjście może być wysokie jedynie w sytuacji, gdy oba wejścia są niskie, co jest zupełnie innym zachowaniem niż w przypadku funkcji OR. Typowym błędem myślowym jest zakładanie, że bramki NAND mogą realizować wszystkie funkcje logiczne w sposób bezpośredni, gdy tymczasem ich połączenia wymagają zrozumienia bardziej skomplikowanych interakcji między sygnałami. Koncepcje te są podstawowymi elementami teorii układów cyfrowych, które są niezbędne w projektowaniu i analizie logiki cyfrowej. Stosowanie bramek NAND do budowy innych funkcji logicznych stanowi jeden z kluczowych aspektów w edukacji związanej z elektroniką i projektowaniem układów cyfrowych.

Pytanie 3

W jakim standardzie pracują w sieci peer-to-peer dwa komputery, połączone ze sobą przewodem "crossover cable" podłączonym do gniazd RJ45?

A. 10BASE-T

B. 10BASE-5

C. 10BASE-F

D. 10BASE-2

Wybór odpowiedzi nieodpowiedniego standardu Ethernet, takiego jak 10BASE-F, 10BASE-5, czy 10BASE-2, wskazuje na pewne nieporozumienia dotyczące sposobu działania i zastosowania różnych typów kabli i standardów sieciowych. Standard 10BASE-F, na przykład, jest przeznaczony do pracy z włóknami optycznymi, a więc nie jest stosowany w przypadku połączeń miedzianych, jak w przypadku kabla crossover. 10BASE-5 oraz 10BASE-2 to standardy, które wykorzystują kabel koncentryczny. 10BASE-5, zwany również "thicknet", był jednym z pierwszych standardów Ethernet, natomiast 10BASE-2, znany jako "thinnet", jest jego lżejszą wersją, ale żadna z tych technologii nie wspiera przewodów skrętkowych do połączeń peer-to-peer. W praktyce, te standardy nie tylko różnią się fizycznym medium, ale również sposobem, w jaki komunikują się z urządzeniami. Zrozumienie, że dla połączenia bezpośredniego dwóch komputerów w sieci lokalnej najlepszym wyborem jest standard 10BASE-T, który umożliwia użycie przewodu crossover, jest kluczowe. Wybór niewłaściwego standardu może prowadzić do problemów z komunikacją, ponieważ różne technologie Ethernet wymagają różnych typów kabli, co może w rezultacie wpłynąć na prędkość i niezawodność połączenia. Dlatego ważne jest, aby przed podjęciem decyzji o połączeniu sieciowym dokładnie zrozumieć specyfikacje i zastosowania poszczególnych standardów.

Pytanie 4

Na podstawie oscylogramów przedstawionych na rysunku można stwierdzić, że w badanym układzie prostowniczym

A. nastąpiła przerwa w obwodzie Dl, R, D3

B. nastąpiło zwarcie diody D2 i D4

C. nastąpiło zwarcie diody Dl i D3

D. nastąpiła przerwa w obwodzie D2, R, D4

Zrozumienie działania układów prostowniczych wymaga głębszej analizy podstawowych koncepcji związanych z przewodnictwem diod oraz działania mostków Graetza. W przypadku odpowiedzi wskazujących na przerwy w obwodach D1, D3 lub na zwarcia między diodami D2 i D4, można zauważyć typowe błędy myślowe. W pierwszym przypadku, sugerowanie przerwy w D1 i D3, ignoruje fakt, że ich działanie jest jedynym źródłem przetwarzania napięcia w tym układzie. Bez przewodzenia tych diod, układ w ogóle nie mógłby generować napięcia wyjściowego, co jest sprzeczne z analizą oscylogramu. W odpowiedziach wskazujących na zwarcie diod, błędnie zakłada się, że obie diody mogłyby działać w pełni, podczas gdy w rzeczywistości, jeśli zachodziłoby zwarcie, oscylogram pokazywałby inną charakterystykę napięcia. Przedstawione oscylogramy jasno wskazują, że tylko jedna para diod przewodzi prąd, co nie może być wynikiem zwarcia, ale przerwy. Błędy te mogą wynikać z niepełnego zrozumienia cyklu pracy mostka Graetza i wpływu na to dynamiki prądowej w obwodzie prostowniczym. Zrozumienie poprawnego działania diod i ich interakcji w układach elektronicznych jest kluczowe dla prawidłowego funkcjonowania i diagnostyki takich systemów.

Pytanie 5

Jaką wartość prądu z akumulatora o napięciu 6 V zużywa przetwornica napięcia 6 V_DC / 12 V_DC przy założonym teoretycznie 100% współczynniku sprawności energetycznej, podczas zasilania czterech zewnętrznych kamer systemu monitoringu napięciem 12 V, z których każda wymaga prądu rzędu około 50 mA?

A. 0,2 A

B. 0,1 A

C. 0,3 A

D. 0,4 A

Wybór niepoprawnej wartości natężenia prądu często wynika z błędnego zrozumienia zasad działania przetwornic napięcia oraz nieprawidłowego sumowania prądów pobieranych przez urządzenia. Odpowiedzi takie jak 0,1 A, 0,2 A lub 0,3 A mogą wydawać się atrakcyjne ze względu na to, że łączny prąd pobierany przez cztery kamery wynosi 200 mA, jednak nie uwzględniają one kluczowego aspektu, jakim jest sprawność przetwornicy oraz różnica napięć. Przetwornica przekształcająca napięcie z 6 V na 12 V musi pobrać więcej prądu z akumulatora, aby dostarczyć odpowiednią moc na wyjściu. Prawo Ohma oraz zasada zachowania energii mówiąc, że moc musi być zachowana, w szczególności w systemie idealnym, prowadzi do wniosku, że natężenie prądu pobieranego z akumulatora będzie większe niż natężenie prądu na wyjściu przetwornicy. W przypadku 100% sprawności przetwornicy, która jest w praktyce nieosiągalna, ale przyjmowana do uproszczenia obliczeń, dla 0,2 A na wyjściu 12 V musimy uwzględnić podwójne natężenie dla 6 V, co prowadzi do wartości 0,4 A. Ignorowanie tej zasady prowadzi do nieprawidłowych obliczeń i błędnych wniosków. W rzeczywistości, w projektowaniu systemów zasilania, dobrym zwyczajem jest zawsze przewidywać straty energii i obliczać wymaganą moc na podstawie rzeczywistych danych technicznych urządzeń oraz specyfikacji przetwornic.

Pytanie 6

Jaka była moc uszkodzonego zasilacza komputerowego ATX, jeżeli na jego naklejce zawarte są przedstawione znamionowe dane techniczne?

+3,3 V	+5 V	+12 V	-12 V	-5 V	+5 V
25 A	30 A	15 A	0,8 A	0,5 A	2,0 A

A. 600 W

B. 250 W

C. 400 W

D. 300 W

Wybór odpowiedzi innej niż 400 W może wynikać z nieporozumienia dotyczącego sposobu obliczania mocy zasilacza. Odpowiedzi takie jak 250 W, 300 W czy 600 W są niewłaściwe, ponieważ nie oddają rzeczywistego poboru mocy wynikającego z sumowania iloczynów napięć i prądów na poszczególnych wyjściach zasilacza. Zasilacze ATX są projektowane z myślą o podziale energii na różne komponenty, a ich moc nominalna jest kluczowa dla zapewnienia stabilności systemu. Niewłaściwe oszacowanie wymagań mocy może prowadzić do niewystarczającego zasilania dla komponentów, co w dłuższej perspektywie może skutkować ich uszkodzeniem lub niestabilnym działaniem całego systemu. Wiele osób myli moc zasilacza z jego nominalnymi wartościami, co może prowadzić do wyboru zasilacza o zbyt niskiej lub zbyt wysokiej mocy. Zastosowanie zasilacza o zbyt niskiej mocy nie tylko zwiększa ryzyko przegrzewania, ale także stwarza zagrożenie dla stabilności działania systemu komputerowego. Warto również znać standardy dotyczące zasilaczy, takie jak ATX, które określają wymagania dotyczące wydajności oraz bezpieczeństwa, co ma kluczowe znaczenie dla prawidłowego funkcjonowania sprzętu. Zrozumienie tych zasad jest istotne nie tylko dla zapobiegnięcia przyszłym problemom, ale także dla optymalizacji wydajności i bezpieczeństwa systemu.

Pytanie 7

Według standardu przesyłania sygnału telewizyjnego w Polsce (64QAM, FEC 3/4), minimalna wartość sygnału na wyjściu z gniazda antenowego powinna wynosić

A. 48 dBμV

B. 30 dBμV

C. 42 dBμV

D. 26 dBμV

Wybór jakiegokolwiek poziomu sygnału innego niż 48 dBμV może prowadzić do nieprawidłowego odbioru sygnału telewizyjnego, co jest szczególnie istotne w systemie opartym na 64QAM i FEC 3/4. Poziomy takie jak 30 dBμV, 42 dBμV czy 26 dBμV są niewystarczające, aby zapewnić stabilny i niezawodny odbiór. Poziom 30 dBμV, na przykład, jest zbyt niski, aby pokonać typowe straty sygnału związane z kablami antenowymi oraz zakłóceniami zewnętrznymi. W praktyce może to prowadzić do błędów w dekodowaniu, co skutkuje przerywanym lub całkowicie utraconym sygnałem. 42 dBμV, chociaż teoretycznie może wydawać się akceptowalnym poziomem, nie uwzględnia należycie wszelkich dodatkowych strat, które mogą wystąpić w rzeczywistych warunkach. Ponadto, poziom 26 dBμV jest zdecydowanie poniżej wymaganych wartości, co oznacza, że sygnał będzie zbyt słaby do jakiejkolwiek sensownej analizy i dekodowania, co prowadzi do złej jakości obrazu oraz dźwięku. Zrozumienie tych wartości jest kluczowe dla projektowania efektywnych systemów telewizyjnych. Zastosowanie niewłaściwych poziomów sygnału może wynikać z niepełnej wiedzy na temat norm oraz specyfikacji technicznych, co prowadzi do błędnych decyzji podczas planowania i budowy instalacji. Dlatego tak ważne jest, aby zawsze przestrzegać zalecanych norm i standardów, aby uniknąć problemów z jakością sygnału.

Pytanie 8

Tranzystor NPN, którego współczynnik wzmocnienia prądowego P = 50, pracuje w układzie pokazanym na rysunku. Jaka jest wartość napięcia kolektor-emiter tego tranzystora?

A. UCE=9,5 V

B. UCE=2,5 V

C. UCE=5 V

D. UCE=0 V

Odpowiedzi UCE=5 V, UCE=2,5 V oraz UCE=0 V wynikają z błędnych założeń dotyczących zachowania tranzystora NPN i jego charakterystyki. W przypadku napięcia UCE=5 V, można błędnie sądzić, że spadek napięcia na rezystorze R jest zbyt mały, co nie odzwierciedla prawidłowych warunków pracy tranzystora w tym układzie. Przy napięciu kolektor-emiter równym 2,5 V można pomyśleć, że tranzystor wchodzi w stan nasycenia, co jest sprzeczne z założeniami o wysokim wzmocnieniu prądowym P=50. Takie założenie prowadzi do nieprawidłowego oszacowania działania układu. Odpowiedź UCE=0 V sugeruje, że tranzystor nie przewodzi prądu, co jest niemożliwe przy założeniu, że układ jest zasilany i prąd bazy jest odpowiednio dobrany. W rzeczywistości, UCE=0 V oznaczałoby, że tranzystor jest w stanie nasycenia, co jest niezgodne z danymi o wzmocnieniu prądowym. Typowe błędy myślowe obejmują także nieprawidłowe zrozumienie relacji między prądem bazy a prądem kolektora, co prowadzi do nieodpowiednich obliczeń. Kluczowe jest zrozumienie, że wzmocnienie prądowe β umożliwia odpowiednie oszacowanie wartości prądów i napięć w obwodzie, a także ich wpływu na działanie całego układu. W praktyce, prawidłowe obliczenia oparte na zrozumieniu zasad działania tranzystorów są niezbędne do zapewnienia stabilności i efektywności obwodów elektronicznych.

Pytanie 9

Na ekranie oscyloskopu zaobserwowano pokazany na rysunku czasowy przebieg napięcia. Jaka jest szybkość narastania napięcia?

A. 4 mV/s

B. 1 ms

C. 4 V/ms

D. 4 V

Szybkość narastania napięcia, określana jako nachylenie wykresu napięcia w funkcji czasu, jest kluczowym parametrem w analizie sygnałów elektrycznych. W tym przypadku, zmiana napięcia o 4V w czasie 1 ms wskazuje na szybkość narastania równą 4 V/ms. Taki pomiar jest istotny w zastosowaniach związanych z elektroniką i inżynierią, gdzie precyzyjne określenie dynamiki sygnałów jest niezbędne dla poprawnego działania obwodów. Na przykład, w układach cyfrowych, szybkość narastania napięcia ma wpływ na czas, w jakim sygnał osiąga próg aktywacji bramek logicznych, co z kolei wpływa na szybkość działania całego systemu. Zgodnie z normami IEEE dotyczących sygnałów elektrycznych, monitorowanie szybkości narastania napięcia pozwala na optymalizację działania komponentów oraz minimalizację zakłóceń. Takie analizy są również używane w diagnostyce usterek, gdzie zmiany w szybkości narastania mogą wskazywać na problemy z komponentami, co czyni tę wiedzę niezwykle wartościową w praktyce inżynierskiej.

Pytanie 10

Na rysunku pokazano zależność tłumienia od częstotliwości A=f(f) pewnego filtru. Jaki to rodzaj filtru?

A. Pasmowo-przepustowy.

B. Pasmowo-zaporowy.

C. Górnoprzepustowy.

D. Dolnoprzepustowy.

Odpowiedź "Dolnoprzepustowy" jest poprawna, ponieważ na przedstawionym wykresie widać, że tłumienie sygnałów maleje przy niskich częstotliwościach, a wzrasta w miarę zwiększania częstotliwości. Filtry dolnoprzepustowe są powszechnie stosowane w różnych aplikacjach inżynieryjnych, szczególnie w audio i telekomunikacji, gdzie istotne jest eliminowanie wyższych częstotliwości, które mogą wprowadzać szumy lub zakłócenia do sygnału. Przykładem zastosowania filtru dolnoprzepustowego jest jego użycie w systemach audio, gdzie często stosuje się go do eliminacji szumów wysokoczęstotliwościowych, co pozwala na uzyskanie czystszej jakości dźwięku. W praktyce, dobór odpowiednich parametrów filtru dolnoprzepustowego, takich jak częstotliwość odcięcia, jest kluczowy dla zapewnienia optymalnej jakości sygnału. Dobrze zaprojektowany filtr dolnoprzepustowy może znacząco poprawić wydajność systemu, co jest zgodne z najlepszymi praktykami w inżynierii sygnałów.

Pytanie 11

Urządzeniem realizującym zadania jest

A. fotorezystor

B. silnik elektryczny prądu stałego

C. czujnik

D. przycisk monostabilny

Fotorezystor to taki element, co ma różne funkcje w automatyce, ale nie jest urządzeniem wykonawczym. Działa na zasadzie zmiany rezystancji w zależności od światła, więc najczęściej spotkać go można w systemach pomiarowych, czy do automatycznego sterowania światłem, ale sam nic nie rusza. A ten przycisk monostabilny, to on zmienia stan układu, jak go naciśniesz, ale nie generuje ruchu ani nie przekształca energii – po prostu sygnalizuje co chcesz. Z kolei czujnik wykrywa zmiany w otoczeniu, na przykład temperaturę, ciśnienie czy ruch i zmienia to na sygnał elektryczny. I mimo że czujniki i przyciski są mega ważne w automatyce, to raczej pełnią rolę sensoryczną lub kontrolną, nie wykonawczą. Często ludzie mylą to i myślą, że czujniki mogą coś wykonać, a to nie tak. W praktyce, rozumienie różnicy tych komponentów jest kluczowe w projektowaniu i wdrażaniu systemów automatyki, co jest ważne w zarządzaniu procesami przemysłowymi.

Pytanie 12

Urządzenie, które pozwala na przesył sygnału telewizyjnego z kilku anten poprzez jeden kabel, to

A. symetryzator

B. rozgałęźnik

C. zwrotnica

D. konwerter

Konwertery, rozgałęźniki i symetryzatory to urządzenia, które pełnią różne funkcje w systemach telewizyjnych, jednak nie są one odpowiednie do przesyłania sygnału z kilku anten przez jedno łącze. Konwerter, często stosowany w systemach satelitarnych, ma za zadanie zmieniać sygnał satelitarny na formę, która może być odbierana przez dekoder. Nie jest on jednak w stanie efektywnie łączyć sygnałów z wielu anten, co eliminuje możliwość jego wykorzystania w opisanej sytuacji. Rozgałęźnik, z drugiej strony, dzieli sygnał z jednego źródła na wiele wyjść, ale nie potrafi efektywnie miksować sygnałów z różnych anten. Stosowanie rozgałęźników w przypadku sygnałów z różnych źródeł może prowadzić do znacznych strat sygnału oraz interferencji, co negatywnie wpływa na jakość obrazu i dźwięku. Symetryzator zaś służy do dopasowywania impedancji w układach antenowych, co jest istotne w kontekście eliminacji strat sygnałowych, jednak również nie rozwiązuje problemu łączenia sygnałów z wielu anten. Często błędne podejście polega na myleniu tych urządzeń i ich zastosowań, co prowadzi do nieefektywnego projektowania instalacji telewizyjnych, a także do niepotrzebnych kosztów związanych z poprawą jakości sygnału. Właściwe zrozumienie funkcji każdego z tych urządzeń jest kluczowe dla skutecznego planowania i realizacji instalacji telewizyjnych, które będą spełniały oczekiwania użytkowników w zakresie jakości odbioru sygnału.

Pytanie 13

Na rysunku przedstawiono podstawowy schemat blokowy układu automatycznej regulacji. Znakiem X oznaczono

A. obiekt regulacji.

B. układ korekcyjny.

C. obwód wejściowy.

D. wzmacniacz w. cz.

Wybór innych odpowiedzi wskazuje na pewne nieporozumienia dotyczące podstawowych elementów układów automatycznej regulacji. Układ korekcyjny, na przykład, to komponent odpowiedzialny za wprowadzanie zmian w działaniu obiektu regulacji na podstawie pomiarów jego wyjścia. Nie jest to jednak element, który sam w sobie jest regulowany, lecz raczej narzędzie stosowane do modyfikacji działania obiektu. W przypadku wzmacniacza w. cz. (wielkiej częstotliwości) raczej mówimy o technologii związanej z sygnałami, co nie jest tożsame z głównym zadaniem obiektu regulacji. Obwód wejściowy z kolei to część układu odpowiedzialna za przyjmowanie sygnałów z zewnątrz, ale nie definiuje samego obiektu regulacji. Typowych błędów myślowych w tym przypadku można doszukiwać się w pomieszaniu ról poszczególnych elementów układu. Kluczowe w procesie nauczania jest zrozumienie, że obiekt regulacji jest tym, co wymaga działania i kontroli, a nie korekcyjnym układem czy innymi elementami wspierającymi. Ważne jest, aby podczas analizy schematów blokowych pamiętać o funkcjach i zadaniach poszczególnych komponentów, co jest istotne nie tylko w teorii, ale także w praktycznych zastosowaniach inżynieryjnych. W projektowaniu systemów automatyki szczególnie istotne jest rozumienie, jak każdy z elementów współdziała ze sobą, aby zapewnić skuteczne i efektywne działanie całego układu.

Pytanie 14

Na rysunku pokazano układ wzmacniacza sumującego napięcia stałe U1 i U2. Jaka jest wartość napięcia UWY na wyjściu w tym układzie?

A. -2 V

B. +2 V

C. -8 V

D. +8 V

Wybór napięcia wyjściowego na poziomie -8 V, -2 V lub +2 V wskazuje na typowe błędy w zrozumieniu działania wzmacniaczy sumujących. Często mylone jest pojęcie sumowania napięć z ich odejmowaniem, co może prowadzić do niewłaściwych obliczeń. Napięcie wyjściowe wzmacniacza sumującego nie jest wynikiem prostego dodawania czy odejmowania napięć, ale uwzględnia również wzmocnienie, które jest regulowane przez wartości rezystorów w układzie. W praktyce, jeżeli w układzie mamy znane napięcia U1 i U2, a także odpowiednie rezystory, to kluczowe jest zrozumienie, że wzmocnienie układu może przekształcić sumę tych napięć w wyjściowe napięcie, które jest często wyższe od wartości wejściowych. Ponadto, błędna interpretacja wartości rezystorów oraz ich wpływu na wzmocnienie może prowadzić do mylnego wyciągania wniosków. Wzmacniacze sumujące są szeroko stosowane w elektronice, a ich prawidłowe zrozumienie jest kluczowe dla projektowania skutecznych układów elektronicznych. Zastosowanie wzorów i dobrych praktyk przy obliczeniach jest niezbędne do osiągnięcia pożądanych rezultatów.

Pytanie 15

Jeśli skuteczna wartość napięcia przemiennego wynosi 230 V, to jaka jest jego wartość szczytowa?

A. 380 V

B. 325 V

C. 400 V

D. 245 V

Słuchaj, wartości napięcia przemiennego mogą być dość mylące, zwłaszcza jeśli nie bierzesz pod uwagę związku między wartością skuteczną a szczytową. Sporo ludzi błędnie myśli, że wartość skuteczna to maksimum, co prowadzi do pomyłek. Na przykład, 400 V to zbyt duża wartość, bo nie pasuje do tego, co mamy w domowych instalacjach elektrycznych; w rzeczywistości to nawet więcej niż napięcie fazowe w układzie trójfazowym. Odpowiedzi 245 V i 380 V też są nieprawidłowe, bo nie da się ich uzyskać przy użyciu poprawnego wzoru. Wartość 245 V wskazuje na zbyt niski współczynnik przeliczeniowy, a 380 V to typowe napięcie w systemach trójfazowych, a nie jednofazowych. Zrozumienie podstawowych pojęć, takich jak skuteczna i szczytowa, to klucz do pracy z instalacjami elektrycznymi. Używanie właściwych wzorów i znajomość norm pozwoli uniknąć nieporozumień i zwiększyć bezpieczeństwo korzystania z urządzeń elektrycznych.

Pytanie 16

Do skonstruowania głośnika dynamicznego należy zastosować magnes wykonany z

A. ferromagnetyka twardego

B. ferromagnetyka miękkiego

C. materiału diamagnetycznego

D. materiału paramagnetycznego

Wybór magnesów w budowie głośników dynamicznych ma kluczowe znaczenie dla ich funkcjonowania. Materiały paramagnetyczne, ferromagnetyki twarde i diamagnetyki nie są odpowiednie do zastosowań w głośnikach dynamicznych z kilku powodów. Materiały paramagnetyczne, takie jak aluminium czy platyna, mają bardzo słabe właściwości magnetyczne i nie są w stanie stworzyć wystarczająco silnego pola magnetycznego, co skutkuje niewystarczającą mocą akustyczną i niską wydajnością. W zastosowaniach audio najważniejszymi cechami magnesu są jego siła i efektywność w oddziaływaniu na cewkę głośnika. Ferromagnetyki twarde, takie jak stal, mają z kolei wysoką retencję magnetyczną, co oznacza, że po namagnesowaniu pozostają magnesami przez długi czas. To utrudnia ich użycie w głośnikach, gdzie konieczne są szybkie zmiany pola magnetycznego. Ponadto, materiały diamagnetyczne, jak miedź czy bizmut, są w stanie generować pole magnetyczne przeciwnie do zewnętrznego, co również nie wspiera efektywności głośnika. W praktyce, wybór niewłaściwego materiału może prowadzić do zniekształceń dźwięku, obniżenia jakości odtwarzania oraz ograniczenia pasma przenoszenia, co jest sprzeczne z zasadami projektowania głośników. Dlatego istotne jest, aby projektanci głośników kierowali się sprawdzonymi praktykami branżowymi oraz korzystali z ferromagnetyków miękkich, co pozwala na uzyskanie wysokiej jakości dźwięku i lepszej dynamiki.

Pytanie 17

Długość adresu IPv4 wynosi ile bitów?

A. 32 bity

B. 4 bity

C. 8 bitów

D. 16 bitów

Adres IPv4 ma długość 32 bitów, co oznacza, że składa się z czterech oktetów, z których każdy ma 8 bitów. Ta konstrukcja pozwala na reprezentację 2^32 (czyli 4 294 967 296) unikalnych adresów IP, co jest kluczowe dla działania Internetu. Przykładowo adresy takie jak 192.168.1.1 czy 10.0.0.255 są przykładami zapisu adresów IPv4. W praktyce adresy IPv4 są używane do identyfikacji urządzeń w sieciach komputerowych, co umożliwia komunikację oraz wymianę danych między nimi. Standardy określające format adresów IP, takie jak RFC 791, definiują zasady przydzielania adresów oraz ich struktury, co jest istotne w kontekście zarządzania sieciami. Wiedza o długości adresu IPv4 jest również ważna przy konfiguracji routerów, ustawieniach firewalla oraz w procesach diagnostyki sieci, gdzie zrozumienie adresacji IP jest kluczowe dla rozwiązywania problemów z łącznością.

Pytanie 18

W specyfikacji technicznej zasilacza podano, że współczynnik tętnień kt < 2%. Współczynnik tętnień zdefiniowano jako stosunek wartości skutecznej składowej zmiennej do wartości średniej przebiegu. Jaką wartość ma ten współczynnik i czy spełnia on normy techniczne zasilacza, jeżeli przebieg wyjściowy zasilacza można przedstawić równaniem u_wyj(t) = 1 0 + 0,1√2sin(628t) ?

A. 3%, nie

B. 1%, nie

C. 1%, tak

D. 3%, tak

W odpowiedziach, które nie są prawidłowe, może występować mylne zrozumienie zasad obliczania współczynnika tętnień. Często błąd polega na niepoprawnym wyliczeniu wartości skutecznej składowej zmiennej lub wartości średniej przebiegu. Wartość skuteczna wyrażona w jednostkach RMS (Root Mean Square) dla składowej sinusoidalnej powinna być obliczana z odpowiednich wzorów. Przyjmując, że wartość średnia dla sinusoidy wynosi zero, nie można jej używać w równaniu do wyznaczenia współczynnika tętnień, co prowadzi do błędnych obliczeń. Dodatkowo, stosowanie błędnych wartości, jak 3% w kontekście wymagania mniejszego niż 2%, jest niepoprawne i nie spełnia standardów technicznych. W praktyce, zasilacze muszą być projektowane w oparciu o normy, takie jak IEC 61000, które określają dopuszczalne poziomy tętnień. W związku z tym, kluczowe jest zrozumienie, że zasilacze muszą być zaprojektowane z wysoką jakością, aby uniknąć problemów związanych z zakłóceniami w pracy urządzeń elektronicznych, co może prowadzić do ich uszkodzenia lub nieprawidłowego działania.

Pytanie 19

Rodzaj metody pomiarowej, w której wartość mierzonej wielkości uzyskuje się na podstawie pomiarów innych, powiązanych z nią wielkości, zgodnie z zależnością funkcyjną teoretyczną lub doświadczalną, to metoda

A. bezpośrednia

B. bezwzględna

C. względna

D. pośrednia

Metoda pomiarowa, która polega na określaniu wartości wielkości mierzonej na podstawie pomiarów innych, powiązanych z nią wielkości, nosi nazwę metody pośredniej. W tej metodzie stosuje się zależności funkcyjne, które mogą być teoretycznie wyprowadzone na podstawie praw naukowych lub oparte na danych doświadczalnych. Przykładem zastosowania metody pośredniej może być pomiar objętości cieczy za pomocą pomiaru wysokości słupa cieczy w naczyniu o znanej powierzchni podstawy. Obliczając objętość, wykorzystuje się zależność między wysokością a objętością (V = A * h, gdzie V to objętość, A to pole podstawy, a h to wysokość). W praktyce, metody pośrednie są często wykorzystywane w inżynierii, gdzie bezpośrednie pomiary mogą być trudne do realizacji. Dobre praktyki w zakresie pomiarów zalecają stosowanie metod pośrednich, gdyż pozwalają one na uzyskanie wysokiej precyzji i dokładności pomiaru, jednocześnie minimalizując ryzyko błędów wynikających z pomiarów bezpośrednich. Warto również wspomnieć, że w inżynierii metody pośrednie są często stosowane w systemach automatyki, gdzie sensory zbierają dane o różnych parametrach i na ich podstawie określają pożądane wartości wyjściowe.

Pytanie 20

Jakie parametry zasilacza są potrzebne do zasilenia 3 metrów taśmy LED, jeśli moc jednego metra taśmy wynosi 4,8 W, a napięcie zasilania taśmy LED to 12 V?

A. 12 V/1,5 A 15 W

B. 12 V/1,2 A 9 W

C. 12 V/1,5 A 12 W

D. 12 V/1,2 A 6 W

Aby zasilić 3 metry taśmy LED o mocy 4,8 W na metr przy napięciu zasilania 12 V, należy obliczyć całkowite zapotrzebowanie na moc. Moc taśmy LED wynosi 4,8 W/m, więc dla 3 metrów mamy 4,8 W/m * 3 m = 14,4 W. Zasilacz powinien dostarczać moc większą niż zapotrzebowanie taśmy, aby zapewnić stabilność oraz wydajność. Wybierając zasilacz 12 V/1,5 A, otrzymujemy moc 12 V * 1,5 A = 18 W, co w pełni pokrywa wymagane 14,4 W. Dobre praktyki zalecają, aby zasilacz miał zapas mocy na poziomie przynajmniej 20% w stosunku do obliczonego zapotrzebowania, co przy 14,4 W daje nam 17,28 W. Dlatego zasilacz o parametrach 12 V/1,5 A 15 W jest odpowiedni, a jego wykorzystanie jest zgodne ze standardami zapewniającymi długotrwałą i bezpieczną pracę taśm LED w różnych zastosowaniach, takich jak oświetlenie wnętrz czy dekoracje. Zastosowanie zasilacza z odpowiednim zapasem mocy pozwala uniknąć problemów związanych z przegrzewaniem i zmniejsza ryzyko uszkodzenia komponentów.

Pytanie 21

W przypadku wzmacniaczy prądu stałego pomiędzy kolejnymi stopniami nie wykorzystuje się sprzężenia pojemnościowego, ponieważ kondensator

A. tak jak dioda, przewodzi sygnał w jednym kierunku

B. jest zworą dla sygnału stałego

C. nie przekazuje składowej stałej sygnału

D. tworzy przerwę dla sygnału o wysokiej częstotliwości

Wzmacniacze prądu stałego są projektowane z myślą o obsłudze sygnałów stałych, w związku z czym zastosowanie sprzężenia pojemnościowego byłoby nieodpowiednie. W odpowiedzi, która sugeruje, że kondensator stanowi zwarcie dla sygnału stałego, nie uwzględnia się faktu, że kondensator na dłuższą metę działa jak izolator w obwodach stałoprądowych, co w praktyce oznacza, że nie przepuszcza składowej stałej sygnału. Natomiast w kontekście sygnałów zmiennych, kondensator działa jako element przejściowy, co jest mylone z jego rolą w obwodach DC. Również stwierdzenie, że kondensator stanowi przerwę dla sygnału o dużej częstotliwości, jest nieprecyzyjne. W rzeczywistości kondensator przewodzi wysokie częstotliwości, co czyni go odpowiednim do sprzężenia w wzmacniaczach AC. Dodatkowo, koncepcja, że kondensator przewodzi sygnał tylko w jednym kierunku, jest błędna. Kondensatory nie mają kierunkowości przewodzenia jak diody; zamiast tego gromadzą ładunek i mogą działać w różnych kierunkach w zależności od napięcia. Typowe błędy myślowe prowadzące do takich nieprawidłowych odpowiedzi często wynikają z mylenia podstawowych zasad działania kondensatorów oraz ich ról w różnych typach obwodów. Warto przypomnieć, że zrozumienie tych różnic jest kluczowe dla prawidłowego projektowania i implementacji układów elektronicznych.

Pytanie 22

Aby dwukrotnie zmniejszyć wzmocnienie członu inercyjnego pierwszego rzędu z transmitancją G(s) = k / (1 + sT), konieczne jest

A. zmniejszyć wartość k dwukrotnie

B. podwoić wartość T

C. zmniejszyć wartość T dwukrotnie

D. podwoić wartość k

Podnoszenie wzmocnienia k lub zwiększanie czasu T nie jest odpowiednim rozwiązaniem w celu osiągnięcia oczekiwanego zmniejszenia wzmocnienia systemu. Zwiększenie T prowadzi do wydłużenia czasu reakcji systemu, co może skutkować opóźnieniem w odpowiedzi i zubożeniem jego dynamiki. W kontekście systemów sterowania, wydłużenie czasu T może spowodować, że system stanie się mniej responsywny, a jego wzmocnienie nie ulegnie zmniejszeniu, co jest sprzeczne z zamierzonym efektem. Zwiększanie k, z drugiej strony, skutkuje podwyższeniem wzmocnienia, co może prowadzić do niestabilności systemu i nadmiernych oscylacji, co jest niepożądane. W praktykach inżynieryjnych, dąży się do uzyskania stabilnych wyników i odpowiedzi systemu bez nadmiernych oscylacji. Błędem myślowym jest założenie, że zwiększanie wzmocnienia lub wydłużanie czasu reakcji poprawi stabilność. Takie podejście może prowadzić do jeszcze większych problemów, zwłaszcza w systemach regulacji, gdzie kluczową rolę odgrywa odpowiednie dostosowanie parametrów w celu zapewnienia pożądanej charakterystyki odpowiedzi. Właściwe zrozumienie wpływu tych parametrów na dynamikę systemu jest niezbędne dla zapewnienia efektywności i stabilności w zastosowaniach inżynieryjnych.

Pytanie 23

Na który z parametrów fali nośnej oddziałuje sygnał modulujący w modulacji PM?

A. Pulsacji

B. Fazy

C. Amplitudy

D. Częstotliwości

Odpowiedzi, które sugerują, że sygnał modulujący wpływa na pulsację, amplitudę lub częstotliwość fali nośnej, są mylne, ponieważ nie odzwierciedlają zasad działania modulacji fazy. Pulsacja odnosi się do częstotliwości sygnału, a nie do fazy, przez co nie stanowi kluczowego elementu w PM. Amplituda natomiast jest stała w przypadku modulacji fazy, co oznacza, że zmiany amplitudy nie mają miejsca, co wprowadza w błąd użytkowników, sugerując, że modulacja mogłaby wpływać na tę wielkość. Z kolei częstotliwość odnosi się do modulacji częstotliwości (FM), która zmienia częstotliwość fali nośnej w odpowiedzi na sygnał modulujący. Przykładem tego błędnego zrozumienia może być mylenie PM z FM, co jest powszechnym błędem wśród osób, które nie mają doświadczenia w obszarze telekomunikacji. W rzeczywistości, kluczowym aspektem modulacji fazy jest to, że zmiany sygnału modulującego wpływają na kąt, w którym fala nośna jest przesunięta, a nie na jej amplitudę czy częstotliwość. Zrozumienie tego różnicowania jest niezbędne, aby prawidłowo stosować techniki modulacji w praktycznych aplikacjach telekomunikacyjnych.

Pytanie 24

Wtórnik emiterowy to wzmacniacz z tranzystorem w układzie wspólnego kolektora, który odznacza się

A. wysokim wzmocnieniem napięciowym

B. wzmocnieniem napięciowym bliskim jedności

C. niskim wzmocnieniem prądowym

D. niską rezystancją wejściową

Wybór odpowiedzi dotyczących małej rezystancji wejściowej, małego wzmocnienia prądowego czy dużego wzmocnienia napięciowego jest wynikiem powszechnych nieporozumień związanych z działaniem wzmacniaczy w konfiguracji wspólnego kolektora. W przypadku wtórnika emiterowego, rezystancja wejściowa jest w rzeczywistości wysoka, co umożliwia efektywne przyjmowanie sygnałów z wyższych impedancji. Stąd, sugerowanie, że wtórnik emiterowy ma małą rezystancję wejściową, jest mylące i niezgodne z rzeczywistością. Ponadto, stwierdzenie, że wtórnik emiterowy charakteryzuje się małym wzmocnieniem prądowym, jest również nieprecyzyjne, ponieważ wzmocnienie prądowe w tej konfiguracji jest zazwyczaj bliskie jedności, co oznacza, że prąd wyjściowy jest niemal równy prądowi wejściowemu. Z kolei duże wzmocnienie napięciowe jest sprzeczne z fundamentalnymi zasadami działania wtórnika emiterowego, który ma na celu przede wszystkim stabilizację napięcia, a nie jego wzmocnienie. Wzmacniacze te działają na zasadzie ścisłego dopasowania napięcia, co czyni je niezwykle przydatnymi w aplikacjach wymagających precyzyjnego zarządzania sygnałem. Osoby, które nie rozumieją tych podstawowych zasad, mogą łatwo wprowadzić się w błąd, myśląc o wtórniku emiterowym jako o typowym wzmacniaczu, co prowadzi do błędnych wniosków.

Pytanie 25

Uchyb regulacji wynoszący 0 umożliwia działanie regulatora typu

A. nieciągłym, dwupołożeniowym

B. nieciągłym, trójpołożeniowym

C. ciągłym typu PD

D. ciągłym typu PI

Ciągły regulator typu PD (proporcjonalno-różniczkujący) jest odpowiedni w systemach, które wymagają szybkiej reakcji na zmiany, jednak nie eliminuje on uchybu ustalonego. W kontekście regulacji, uchyb ustalony to wartość, którą system dąży osiągnąć, a regulator PD może wprowadzać oscylacje, co czyni go nieodpowiednim w sytuacjach, gdzie stabilność jest kluczowa. Regulator trójpołożeniowy, z kolei, działa w oparciu o skokowe zmiany, co jest typowe w systemach, gdzie precyzyjne utrzymywanie wartości nie jest tak istotne, jak natychmiastowa reakcja na błędy. Jednakże, jego zastosowanie w sytuacjach wymagających ciągłej regulacji prowadziłoby do dużych wahań i niestabilności. Regulator dwupołożeniowy, działający na zasadzie włącz/wyłącz, również nie jest w stanie dostarczyć wymaganej precyzji w systemach, gdzie uchyb równy 0 jest kluczowy. W kontekście praktyki inżynieryjnej, ważne jest, aby wybierać odpowiedni typ regulatora zgodnie z wymaganiami systemu, a nie wszystkie metody są uniwersalnie odpowiednie dla każdego rodzaju regulacji. Wybór regulatora powinien opierać się na głębokim zrozumieniu dynamiki systemu oraz celów regulacyjnych, co jest fundamentem efektywnego projektowania systemów automatyki.

Pytanie 26

Jaki układ wzmacniający z użyciem tranzystora bipolarnego odznacza się względnie wysokim wzmocnieniem napięciowym oraz znacznym wzmocnieniem prądowym?

A. OG

B. OE

C. OB

D. OC

Układ wzmacniający z tranzystorem bipolarnym w konfiguracji OE (emiter wspólny) charakteryzuje się dużym wzmocnieniem napięciowym oraz prądowym, co czyni go jednym z najczęściej stosowanych układów w praktyce. W konfiguracji tej sygnał wejściowy jest podawany na bazę tranzystora, a sygnał wyjściowy uzyskuje się z emitera. Wzmocnienie napięciowe w tym układzie może wynosić od 20 do 100, co sprawia, że jest on idealny do zastosowań w torach sygnałowych, gdzie wymagane jest silne wzmocnienie sygnału. Dodatkowo, wzmocnienie prądowe w układzie OE jest wysokie, co oznacza, że niewielka zmiana prądu bazy prowadzi do znacznej zmiany w prądzie kolektora. Zastosowania obejmują wzmacniacze audio, układy przetwarzania sygnałów oraz różne urządzenia pomiarowe. W praktyce, stosując układ OE, inżynierowie mogą osiągnąć wysoką stabilność wzmocnienia oraz efektywność energetyczną, co jest zgodne z najlepszymi praktykami w projektowaniu systemów elektronicznych.

Pytanie 27

Aby zweryfikować prawidłowe funkcjonowanie piezoelektrycznego przetwornika tensometrycznego w wadze elektronicznej, należy zastosować

A. omomierz

B. galwanometr

C. watomierz

D. amperomierz

Galwanometr jest przyrządem pomiarowym, który służy do wykrywania i pomiaru prądu elektrycznego, nawet w bardzo małych wartościach. W kontekście piezoelektrycznego przetwornika tensometrycznego, galwanometr jest idealnym narzędziem do oceny jego prawidłowego działania, ponieważ pozwala na dokładne pomiary zmian prądu, które są generowane w wyniku deformacji mechanicznej. Piezoelektryczne przetworniki tensometryczne są wykorzystywane w różnych aplikacjach, w tym w wagach elektronicznych, gdzie precyzyjne pomiary są kluczowe. Dobry przykład zastosowania galwanometru w praktyce to kalibracja wagi elektronicznej, gdzie przy pomocy tego urządzenia można określić, czy przetwornik działa w odpowiednich granicach tolerancji. W standardach branżowych, takich jak ISO 9001, podkreśla się znaczenie dokładności pomiarów, co czyni galwanometr nieocenionym narzędziem w procesie zapewnienia jakości.

Pytanie 28

Zamontowanie na jednym końcu toru transmisyjnego źródła sygnału o stałej i znanej mocy oraz na przeciwnym końcu miernika mocy optycznej pozwala bezpośrednio ustalić

A. tłumienie złączy

B. długość światłowodu

C. całkowite tłumienie toru optycznego

D. miejsce spawu lub zgięcia światłowodu

Podłączenie źródła sygnału o stałej i znanej mocy do toru transmisyjnego oraz miernika mocy optycznej po drugiej stronie pozwala na bezpośrednie określenie całkowitego tłumienia toru optycznego. Całkowite tłumienie to suma wszystkich strat sygnału, które mogą wystąpić w torze transmisyjnym, w tym strat spowodowanych przez złącza, spawy oraz straty wewnętrzne samego włókna. Miernik mocy optycznej, po zmierzeniu mocy sygnału na wyjściu, umożliwia obliczenie różnicy między mocą wprowadzaną a mocą mierzona, co daje wartość całkowitego tłumienia. Zrozumienie i pomiar całkowitego tłumienia jest kluczowe w projektowaniu i utrzymaniu systemów światłowodowych, ponieważ wpływa na jakość sygnału oraz zasięg transmisji. W praktyce, technicy często wykorzystują te pomiary do diagnostyki i optymalizacji sieci, a także do monitorowania stanu infrastruktury zgodnie z normami takich organizacji jak IEC czy ITU.

Pytanie 29

Podczas oceny instalacji cyfrowego domofonu, po włączeniu zasilania stwierdzono, że w słuchawce słychać piski, a rozmowa jest ledwie słyszalna. Jak można usunąć tę usterkę?

A. wyczyścić przyciski w kasecie rozmów

B. podwyższyć napięcie zasilania elektrozaczepu

C. obniżyć poziom głośności dzwonka w unifonie

D. wyregulować poziom głośności w centrali

Regulacja poziomu głośności w centrali jest kluczowym krokiem w diagnozowaniu problemów z jakością dźwięku w systemach domofonowych. W przypadku, gdy w słuchawce domofonu słychać piski lub dźwięk jest słabo słyszalny, jedno z najczęstszych źródeł problemów może wynikać z niewłaściwych ustawień głośności. W centrach domofonowych zazwyczaj znajdują się potencjometry, które pozwalają na precyzyjne dostosowanie głośności zarówno dla dźwięku wywołania, jak i dla rozmowy. Odpowiednia regulacja tych ustawień może znacząco poprawić jakość dźwięku oraz zminimalizować zakłócenia. Warto również zapoznać się z dokumentacją producenta, która często zawiera szczegółowe instrukcje dotyczące optymalnego ustawienia poziomów głośności. Praktyka pokazuje, że niezależnie od typu systemu domofonowego, regularne sprawdzanie i kalibracja tych ustawień są istotnym elementem utrzymania prawidłowego funkcjonowania urządzeń.

Pytanie 30

W urządzeniu elektronicznym uszkodzeniu uległ warystor MYG 10K-431 o napięciu znamionowym 275 V AC, 350 V DC, energii tłumienia 55 J/2 ms i rastrze 7,5 mm. Wykorzystując tabelę zamienników wskaż oznaczenie warystora, który można zastosować w zamian za uszkodzony?

Tabela zamienników
Oznaczenie warystora	Napięcie znamionowe	Energia tłumienia	Raster
TSV07D471	300 V AC 375 V DC	40 J/2 ms	5 mm
JVR07N431K	275 V AC 350 V DC	33 J/2 ms	5 mm
JVR14N431K	275 V AC 350 V DC	132 J/2 ms	7,5 mm
B72210S0301K101	300 V AC 385 V DC	47 J/2 ms	7,5 mm

A. JVRO7N431K

B. B72210S0301K101

C. JVR14N431K

D. TSV07D471

Warystor JVR14N431K jest odpowiednim zamiennikiem dla uszkodzonego MYG 10K-431 z kilku powodów. Po pierwsze, oba warystory mają identyczne napięcie znamionowe: 275 V AC oraz 350 V DC, co jest kluczowe dla zapewnienia, że nowy komponent będzie działał w tych samych warunkach. Po drugie, JVR14N431K charakteryzuje się wyższą energią tłumienia wynoszącą 132 J/2 ms, co oznacza, że może skuteczniej absorbować i tłumić przepięcia, co jest istotne w obwodach narażonych na nagłe skoki napięcia. W praktyce, gdy w układzie występują przepięcia, warystory pełnią rolę ochronną, zapobiegając uszkodzeniu innych komponentów. Zastosowanie warystora o wyższej energii tłumienia w tym przypadku zwiększa niezawodność całego systemu elektronicznego. Również wspomniany raster wynoszący 7,5 mm zapewnia, że nowy warystor będzie odpowiednio pasował do istniejącego miejsca w obwodzie, co ułatwia jego wymianę i zabezpiecza przed błędami montażowymi. W branży elektronicznej kluczowe jest przestrzeganie standardów jakości oraz dobrych praktyk w doborze komponentów, dlatego stosowanie zamienników z porównywalnymi parametrami jest niezbędne. Zastosowanie JVR14N431K nie tylko spełnia wymogi techniczne, ale także przyczynia się do długotrwałej eksploatacji urządzenia.

Pytanie 31

W skład linii światłowodowej o długości 50 km wchodzi wzmacniacz optyczny oraz 4 złącza optyczne i 4 spawy. W tabeli przedstawiono wyniki pomiarów linii światłowodowej. Ile wynosi całkowite tłumienie tej linii?

Tłumienie złącza	0,15 dB
Tłumienie spawu	0,15 dB
Tłumienie światłowodu	0,2 dB/km
Wzmocnienie wzmacniacza	10 dB

A. 21,2 dB

B. 0,5 dB

C. 11,2 dB

D. 1,2 dB

Analizując dostępne odpowiedzi, można zauważyć, że niektóre z nich są oparte na nieprawidłowych założeniach dotyczących obliczania całkowitego tłumienia w systemach światłowodowych. Odpowiedzi takie jak 21,2 dB, 0,5 dB oraz 11,2 dB wskazują na istotne błędy w obliczeniach. Przykładowo, wartość 21,2 dB mogłaby sugerować, że tłumienie zostało wyliczone na podstawie niepoprawnych danych dotyczących długości włókna, złączy lub spawów, co prowadzi do zawyżenia tych wartości. Z kolei odpowiedź 0,5 dB może odnosić się tylko do tłumienia pojedynczego złącza, ignorując inne istotne elementy linii. Odpowiedź 11,2 dB pomija całkowite sumowanie tłumienia złączy i spawów oraz tłumienia na odcinku 50 km. W praktyce, kluczowe jest, aby znać i stosować standardowe wartości tłumienia dla poszczególnych komponentów systemu światłowodowego, co pozwala uniknąć typowych błędów oceny jakości sieci. Właściwe podejście do analizy tłumienia w linii światłowodowej powinno uwzględniać każdy element składowy i jego wpływ na całkowite tłumienie, co jest fundamentem dla efektywnego projektowania oraz eksploatacji sieci telekomunikacyjnych.

Pytanie 32

Fotografia przedstawia

A. symetryzator antenowy.

B. zasilacz stabilizowany.

C. zwrotnicę głośnikową.

D. zwrotnicę antenową.

Podczas analizy dostępnych odpowiedzi, kluczowe jest zrozumienie funkcji i budowy różnych komponentów elektronicznych. Zwrotnica antenowa, na przykład, jest używana do rozdzielania sygnałów radiowych lub telewizyjnych, a jej konstrukcja różni się znacznie od zwrotnicy głośnikowej. Nie zawiera typowych elementów audio, jak cewki indukcyjne, a zamiast tego skupia się na impedancji i charakterystyce sygnałów radiowych. Symetryzator antenowy pełni jeszcze inną rolę, mając na celu zrównoważenie sygnałów przed ich dalszym przesyłaniem, co również nie ma związku z audio. Zasilacz stabilizowany to natomiast urządzenie zajmujące się dostarczaniem stałego napięcia do komponentów elektronicznych, nie mające bezpośredniego wpływu na proces podziału częstotliwości sygnału audio. Wybierając niewłaściwe odpowiedzi, można napotkać typowe błędy myślowe, takie jak mylenie różnych zastosowań komponentów w systemach audio. Kluczowe jest zrozumienie, że każda z wymienionych opcji ma specyficzne zastosowanie i budowę, a ich funkcje są od siebie całkowicie różne. Poprzez zrozumienie tych różnic, można lepiej ocenić, które komponenty są kluczowe dla wydajności systemu audio, a które pełnią inne funkcje w obszarze elektroniki.

Pytanie 33

Wzmacniacz mocy dysponuje wyjściami głośnikowymi o impedancji 8 Ω. Jaka konfiguracja połączenia dwóch głośników będzie właściwa dla tego wzmacniacza?

A. Głośnik 8 Ω i 4 Ω połączone szeregowo

B. Dwa głośniki 16 Ω połączone równolegle

C. Głośnik 4 Ω i 2 Ω połączone szeregowo

D. Dwa głośniki 8 Ω połączone równolegle

Odpowiedź dotycząca połączenia dwóch głośników 16 Ω połączonych równolegle jest prawidłowa. Wzmacniacz mocy o wyjściu 8 Ω jest zaprojektowany do pracy z obciążeniem wynoszącym 8 Ω. Kiedy dwa głośniki 16 Ω są połączone równolegle, ich impedancja całkowita obliczana jest według wzoru: 1/Z = 1/Z1 + 1/Z2, co w tym przypadku daje 1/Z = 1/16 + 1/16, co prowadzi do Z = 8 Ω. Dzięki temu wzmacniacz będzie poprawnie zasilany, a obie jednostki będą pracować w optymalnych warunkach, co zapewni odpowiednią jakość dźwięku i uniknie przeciążenia wzmacniacza. W praktyce, takim rozwiązaniem może być wykorzystanie dwóch głośników w systemach audio, gdzie potrzeba większej mocy, ale przy jednoczesnym przestrzeganiu zalecanej impedancji. Dobrą praktyką przy projektowaniu systemów audio jest zapewnienie, aby całkowita impedancja obciążenia nie odbiegała od specyfikacji wzmacniacza, co zapobiega przegrzewaniu się i uszkodzeniom.

Pytanie 34

Tabela przedstawia ustawienia zworek czujki ruchu. W jakim położeniu należy ustawić zworki w celu włączenia wysokiej ochrony, diody LED i detekcji ruchu pojedynczym sygnałem?

J1	Opcja Digital Shield (ochrony przed zakłóceniami) Wył = wysoka ochrona Wł. = niska ochrona
J2	Ustawienia LED Wył = wyłączony Wł. = włączony
J3	Pojedyncze lub podwójne sygnały detekcji Wył = podwójne Wł. = pojedyncze

A. J1-wyłączona, J2-włączona, J3-włączona.

B. J1-wyłączona, J2-wyłączona, J3-wyłączona.

C. J1-włączona, J2-wyłączona, J3-wyłączona.

D. J1-wyłączona, J2-wyłączona, J3-włączona.

Aby włączyć wysoką ochronę, diodę LED i detekcję ruchu pojedynczym sygnałem, zworki muszą być ustawione zgodnie z określonymi wymaganiami. Zworka J1 musi być wyłączona, co oznacza, że czujka będzie działać w trybie wysokiej ochrony. W kontekście standardów ochrony, tryb wysoki zapewnia większą czułość detekcji, co jest kluczowe w środowiskach o podwyższonej konieczności zabezpieczeń. Zworka J2 powinna być włączona, co aktywuje diodę LED, informując użytkownika o stanie czujki. Zworka J3, również włączona, umożliwia detekcję ruchu na pojedynczym sygnale, co jest istotne w systemach alarmowych, gdzie szybka reagowanie na incydent jest kluczowe. Ustawienia te są zgodne z najlepszymi praktykami w zakresie instalacji systemów zabezpieczeń i zapewniają optymalną funkcjonalność urządzenia. Należy pamiętać, że niewłaściwe ustawienie zworek może skutkować obniżeniem efektywności detekcji, co w kontekście ochrony mienia może prowadzić do poważnych konsekwencji.

Pytanie 35

Skrót odnoszący się do zakresu fal radiowych o częstotliwości od 30 MHz do 300 MHz z modulacją FM to

A. LF

B. MF

C. VHF

D. ULF

Odpowiedź VHF, czyli Very High Frequency, odnosi się do pasma fal radiowych o częstotliwości od 30 MHz do 300 MHz. Jest to kluczowy zakres częstotliwości, który znajduje szerokie zastosowanie w komunikacji radiowej, w tym w nadawaniu telewizyjnym, radiu FM oraz w systemach komunikacji bezprzewodowej. Przykładem zastosowania VHF są stacje telewizyjne, które nadawane są w tym paśmie, zapewniając wysoką jakość sygnału i zasięg. W praktyce, urządzenia działające w zakresie VHF, takie jak transceivery i odbiorniki, muszą spełniać określone normy techniczne, aby zapewnić efektywność i niezawodność działania w tym zakresie. Warto również zauważyć, że VHF jest mniej podatne na zakłócenia ze strony przeszkód terenowych, co czyni je bardziej efektywnym w zastosowaniach mobilnych i na otwartych przestrzeniach. Dlatego VHF jest preferowane w wielu zastosowaniach, od komunikacji morskiej po systemy awaryjne, co pokazuje jego znaczenie w nowoczesnej technologii komunikacyjnej.

Pytanie 36

Z uwagi na efektywność połączenia wzmacniacza z głośnikiem, konieczne jest, aby impedancja wyjściowa wzmacniacza była

A. wyższa od impedancji głośnika

B. niższa od impedancji głośnika

C. zgodna z impedancją głośnika

D. jak najniższa

Odpowiedź, którą wskazałeś, jest całkowicie na miejscu. W audio ważne jest, żeby impedancja wyjściowa wzmacniacza była taka sama jak impedancja głośnika. Dzięki temu energia jest przesyłana efektywnie, a dźwięk jest lepszej jakości. Gdy impedancje są zgodne, wzmacniacz i głośnik dobrze ze sobą współpracują, co minimalizuje straty energii. W praktyce, tak zwane dopasowanie impedancyjne ma ogromne znaczenie, zwłaszcza w systemach nagłośnieniowych, jak na koncertach czy w różnych instalacjach audio. Dobrze dobrany sprzęt pozwala uniknąć problemów z przesterowaniem, co może prowadzić do uszkodzeń. Dlatego warto zwracać uwagę na impedancję przy doborze wzmacniaczy i głośników – to podstawowa wiedza dla każdego, kto zajmuje się dźwiękiem.

Pytanie 37

Zamiana linii asymetrycznej na linię symetryczną w transmisji sygnałów cyfrowych

A. zmniejsza odporność linii na zakłócenia i nie wymaga modyfikacji układów we/wy

B. zwiększa odporność linii na zakłócenia i wymaga modyfikacji układów we/wy

C. zwiększa odporność linii na zakłócenia i nie wymaga modyfikacji układów we/wy

D. zmniejsza odporność linii na zakłócenia i wymaga modyfikacji układów we/wy

Wielu inżynierów może sądzić, że zastąpienie linii niesymetrycznej linią symetryczną obniża odporność na zakłócenia, co jest błędnym rozumowaniem. Linie niesymetryczne, takie jak standardowe połączenia jednoprzewodowe, są znacznie bardziej podatne na wpływ zakłóceń elektromagnetycznych, ponieważ nie oferują równomiernego rozkładu pola elektrycznego. Tego rodzaju podejście może prowadzić do mylnego przekonania, że linie symetryczne są skomplikowane w zastosowaniu, co sprawia, że często rezygnuje się z ich użycia. Ponadto, stwierdzenie, że zmniejszają one odporność na zakłócenia, jest fundamentalnie błędne, ponieważ w rzeczywistości linie symetryczne, takie jak te stosowane w systemach RS-485, zostały zaprojektowane właśnie po to, aby zminimalizować wpływ zakłóceń na jakość sygnału. W kontekście modyfikacji układów we/wy, brak zrozumienia dla konieczności przystosowania sprzętu do nowego sposobu transmisji może prowadzić do poważnych problemów w pracy całego systemu, w tym do błędnych odczytów i zakłóceń w komunikacji. Warto również zauważyć, że niektóre aplikacje wymagają specyficznych rozwiązań w zakresie obwodów, co oznacza, że nie można zastosować symetrycznego przesyłania sygnałów bez odpowiednich zmian w projekcie układów elektronicznych.

Pytanie 38

Przedstawione na rysunku oprogramowanie stosowane jest do

A. diagnostyki twardych dysków w komputerach PC.

B. programowania kanałów cyfrowych w telewizorze.

C. monitorowania w systemach telewizji dozorowej.

D. monitorowania aktywności użytkowników w internecie.

Poprawna odpowiedź odnosi się do oprogramowania zaprezentowanego na zdjęciu, które służy do monitorowania systemów telewizji dozorowej (CCTV). Systemy te są kluczowe w zapewnieniu bezpieczeństwa w obiektach publicznych, takich jak banki, sklepy czy lotniska. Oprogramowanie umożliwia użytkownikom obserwację obrazu z różnych kamer w czasie rzeczywistym, a także przeglądanie archiwalnych nagrań. Interfejs użytkownika, który zawiera opcje takie jak 'Monitoring', 'Dziennik zdarzeń' i 'Ustawienia kamer', jest charakterystyczny dla tego typu aplikacji. Dzięki standardom branżowym, takim jak ONVIF, systemy dozorowe zapewniają interoperacyjność między różnymi urządzeniami, co umożliwia efektywne zarządzanie sieciami kamer. W praktyce, oprogramowanie to wspiera działania prewencyjne, umożliwiając szybką reakcję na incydenty i zwiększając ogólne bezpieczeństwo obiektów. Warto również zaznaczyć, że poprawne zarządzanie danymi z kamer wymaga znajomości przepisów dotyczących ochrony prywatności.

Pytanie 39

Jaką rolę pełni heterodyna w odbiorniku radiowym?

A. mieszacza

B. demodulatora

C. generatora lokalnego

D. wzmacniacza wstępnego

Odpowiedzi, które wskazują na funkcje demodulatora, mieszacza i wzmacniacza wstępnego, pomijają kluczową rolę, jaką odgrywa heterodyna jako generator lokalny. Demodulator jest urządzeniem, które odzyskuje zmodulowany sygnał, przekształcając go z powrotem do formy pierwotnej. Jego zadaniem jest oddzielenie sygnału informacyjnego od nośnej, co jest procesem, który zachodzi po mieszaniu sygnałów. Z kolei mieszacz, będący elementem układu, służy do mieszania sygnałów o różnych częstotliwościach, co w rzeczywistości również nierozłącznie wiąże się z funkcją heterodyny, ale nie jest to jej główna rola. Wzmacniacz wstępny natomiast jest odpowiedzialny za wzmocnienie słabego sygnału po jego odebraniu, przed dalszym przetwarzaniem, jednak nie zmienia on jego częstotliwości. Wybór błędnych odpowiedzi często wynika z niepełnego zrozumienia architektury odbiornika radiowego i funkcji przypisanych poszczególnym komponentom. Kluczowe jest zrozumienie, że heterodyna jako generator lokalny jest niezbędna do efektywnego przetwarzania sygnału, co wydobywa sygnał informacyjny i umożliwia jego dalszą obróbkę. Należy zawsze pamiętać o tym, że każdy z tych elementów ma swoją specyficzną rolę i nie można ich mylić ani traktować zamiennie.

Pytanie 40

W urządzeniu elektronicznym doszło do uszkodzenia kondensatora ceramicznego o oznaczeniu 104 100 V. Jaki kondensator należy zastosować w jego miejsce?

A. 1000 nF 1000 V

B. 100 nF 100 V

C. 10 nF 1000 V

D. 10 nF 100 V

Odpowiedź "100 nF 100 V" jest poprawna, ponieważ kondensator oznaczony jako "104 100 V" wskazuje na pojemność 100 nF i maksymalne napięcie robocze 100 V. Oznaczenie "104" oznacza, że dwie pierwsze cyfry to znaczące liczby (10), a trzecia cyfra to mnożnik, który w tym przypadku wynosi 10^4 pF, co daje 100000 pF, co po przeliczeniu daje 100 nF. Napięcie znamionowe wynosi 100 V, co jest zgodne z wymaganiami dla aplikacji elektronicznych. W praktycznych zastosowaniach kondensatory ceramiczne o pojemności 100 nF są powszechnie stosowane w filtrach, układach czasowych oraz w obwodach zasilających, gdzie stabilność i niskie straty są kluczowe. Warto pamiętać, że dobór kondensatora powinien być zgodny z normami branżowymi, takimi jak IEC 60384, które określają parametry bezpieczeństwa i jakości dla komponentów elektronicznych.
