Informacje o egzaminie:

Zawód: Technik elektryk
Kwalifikacja: ELE.02 - Montaż, uruchamianie i konserwacja instalacji, maszyn i urządzeń elektrycznych
Data rozpoczęcia: 1 lutego 2026 17:17
Data zakończenia: 1 lutego 2026 17:33

Egzamin zdany!

Wynik: 32/40 punktów (80,0%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Którą czynność przedstawiono na rysunku?

A. Zaciskanie końcówki tulejkowej.

B. Zaciskanie opaski kablowej.

C. Klejenie na gorąco przewodu kabelkowego.

D. Ściąganie izolacji z przewodu.

Wybór odpowiedzi, który nie odnosi się do zaciskania opaski kablowej, może wynikać z nieporozumienia dotyczącego funkcji narzędzi i ich zastosowania w pracy z przewodami. Ściąganie izolacji z przewodu jest procesem całkowicie innym, który polega na usunięciu zewnętrznej warstwy izolacyjnej kabla, co ma na celu odsłonięcie żył przewodzących. Przeprowadzając tę czynność, zawsze należy stosować odpowiednie narzędzia, aby uniknąć uszkodzenia samego przewodu. Zaciskanie końcówki tulejkowej odnosi się do innego procesu, który ma na celu połączenie przewodu z innym elementem za pomocą tulejek, co również nie ma związku z tematyką opasek kablowych. Klejenie na gorąco przewodu kabelkowego to technika, która nie jest stosowana w kontekście organizacji i zabezpieczania przewodów. Metoda ta jest raczej używana do łączenia różnych materiałów, co nie odnosi się do zagadnienia związanego z opaskami kablowymi. Typowe błędy myślowe, które mogą prowadzić do takich wyborów, obejmują pomylenie narzędzi i ich funkcji oraz niezrozumienie kontekstu, w jakim opaski kablowe są używane. Ważne jest, aby w kontekście technicznym zrozumieć różnice między tymi procesami i ich odpowiednie zastosowania w praktyce, aby unikać nieporozumień w przyszłości.

Pytanie 2

Który z podanych symboli oznacza urządzenie, którym należy zastąpić element instalacji elektrycznej przedstawiony na rysunku?

A. CF16-25/2/003

B. FAZ B10/1

C. S 191 B20

D. SM 320 230-2z

Odpowiedź "S 191 B20" jest poprawna, ponieważ idealnie odpowiada charakterystyce urządzenia widocznego na zdjęciu. Na rysunku przedstawiono aparat nadprądowy z oznaczeniem "L 20A", co wskazuje, że mamy do czynienia z wyłącznikiem automatycznym o charakterystyce B i prądzie znamionowym 20A. W kontekście stosowania w instalacjach elektrycznych, wyłączniki automatyczne o charakterystyce B są powszechnie używane do ochrony obwodów z urządzeniami elektrycznymi, które nie mają dużych prądów rozruchowych. Przykładem zastosowania wyłączników B20 są obwody oświetleniowe, gniazdka elektryczne oraz obwody z małymi silnikami. Ważne jest, aby dobierać urządzenia zabezpieczające zgodnie z ich oznaczeniem, co pomaga uniknąć przeciążeń oraz zapewnia bezpieczeństwo użytkowników. Zgodnie z normą PN-EN 60898, wyłączniki te oferują niezawodne zabezpieczenie przed skutkami zjawisk takich jak zwarcia czy przeciążenia, co czyni je niezbędnym elementem każdej instalacji elektrycznej.

Pytanie 3

Z którym zaciskiem będzie połączony zacisk 42 stycznika K2 według przedstawionego schematu montażowego?

A. Z zaciskiem A2 stycznika K1

B. Z zaciskiem 4 listwy zaciskowej X1

C. Z zaciskiem 22 stycznika K1

D. Z zaciskiem 3 listwy zaciskowej X1

Zacisk 42 stycznika K2 jest połączony z zaciskiem 4 listwy zaciskowej X1, co można zweryfikować na podstawie schematu montażowego. Ważne jest, aby dokładnie analizować schematy w kontekście połączeń elektrycznych, ponieważ zapewniają one wizualizację, która jest kluczowa dla właściwego zrozumienia działania obwodu. W praktyce, połączenia takie umożliwiają prawidłowe funkcjonowanie urządzeń, na przykład sterowanie silnikami lub innymi komponentami systemu. W przypadku styczników, poprawne połączenia są istotne dla zapewnienia ich niezawodnej pracy. Dobrą praktyką jest również dokumentowanie wszelkich połączeń, co ułatwia późniejsze serwisowanie oraz modyfikacje w instalacji. Zrozumienie schematu oraz umiejętność interpretacji połączeń elektrycznych są fundamentami pracy w branży elektroinstalacyjnej. Warto również zaznaczyć, że zgodność z normami oraz standardami branżowymi, takimi jak IEC, jest niezbędna dla zapewnienia bezpieczeństwa i efektywności działania systemów elektrycznych.

Pytanie 4

Którego klucza należy użyć do przymocowania urządzenia elektrycznego do podłoża przy użyciu wkrętów, jak przedstawiony na ilustracji?

A. Nasadowego.

B. Ampulowego.

C. Płaskiego.

D. Oczkowego.

Odpowiedź "Ampulowego" jest prawidłowa, ponieważ klucz ampulowy (inaczej klucz imbusowy) jest specjalnie zaprojektowany do pracy z wkrętami, które posiadają gniazdo sześciokątne wewnętrzne. Tego rodzaju wkręty są powszechnie stosowane w urządzeniach elektrycznych, co czyni klucz ampulowy niezwykle przydatnym narzędziem w wielu zastosowaniach. Dzięki konstrukcji klucza, który idealnie pasuje do gniazda wkrętu, można osiągnąć wysoki moment dokręcenia, co jest kluczowe dla zapewnienia stabilności zamocowanego urządzenia. W praktyce, użycie klucza ampulowego przy dokręcaniu wkrętów w urządzeniach elektrycznych zmniejsza ryzyko uszkodzenia elementów, ponieważ klucz nie zsuwa się z gniazda, co jest częstym problemem przy użyciu kluczy nasadowych czy oczkowych. Warto pamiętać, że nieodpowiednie narzędzie może prowadzić do uszkodzeń wkrętów oraz szkodliwych dla struktury zamocowanego urządzenia. Dlatego, wybierając odpowiedni klucz, należy kierować się jego specyfiką oraz standardami branżowymi dotyczącymi montażu i konserwacji urządzeń elektrycznych.

Pytanie 5

W wyniku uszkodzenia mechanicznego obudowa gniazda wtyczkowego w łazience uległa zniszczeniu. Co w takiej sytuacji powinno się zrobić?

A. wymienić gniazdo na nowe

B. uszczelnić pęknięcia za pomocą kleju do tworzywa

C. zdemontować gniazdo i zaślepić puszkę

D. zakleić gniazdo taśmą izolacyjną

Wymiana gniazda wtyczkowego jest kluczowym krokiem w przypadku uszkodzenia obudowy, ponieważ gwarantuje bezpieczeństwo użytkowników i zapewnia prawidłowe funkcjonowanie instalacji elektrycznej. Uszkodzona obudowa może prowadzić do odsłonięcia przewodów elektrycznych, co zwiększa ryzyko porażenia prądem oraz zwarcia. Zgodnie z normami bezpieczeństwa elektrycznego, takimi jak PN-IEC 60364, każda uszkodzona komponenta powinna być wymieniana, aby zapobiec potencjalnym zagrożeniom. Przykładowo, w przypadku gniazd wtyczkowych umieszczonych w łazienkach, gdzie panuje wysoka wilgotność, niezbędne jest korzystanie z gniazd o podwyższonej odporności na wodę i pył, co podkreśla znaczenie stosowania komponentów spełniających odpowiednie normy. Regularne kontrole oraz wymiana uszkodzonych elementów to najlepsza praktyka, która zwiększa bezpieczeństwo i niezawodność domowej instalacji elektrycznej. Przykładem może być sytuacja, w której gniazdo w łazience zostało uszkodzone – jego wymiana powinna być dokonywana przez wykwalifikowanego elektryka, aby zminimalizować ryzyko błędów w montażu.

Pytanie 6

Wskaż symbol graficzny przycisku zwiernego.

A. Symbol 4.

B. Symbol 1.

C. Symbol 2.

D. Symbol 3.

Symbol 1 jest prawidłowym przedstawieniem graficznego symbolu przycisku zwiernego. Graficzne oznaczenie to jest zgodne z międzynarodowymi standardami, takimi jak IEC 60417, które definiują symbole dla urządzeń elektrycznych. Przyciski zwierne są powszechnie stosowane w różnych aplikacjach, takich jak systemy alarmowe, automatyka budynkowa i interfejsy użytkownika w urządzeniach elektronicznych. Ich funkcjonowanie polega na zamykaniu obwodu elektrycznego po naciśnięciu przycisku, co powoduje rozpoczęcie określonego działania, na przykład włączenie światła lub aktywację alarmu. W praktycznej aplikacji, przyciski zwierne mogą być używane w różnych konfiguracjach, takich jak przyciski chwilowe, które wracają do stanu początkowego po zwolnieniu, lub przyciski z latarką, które mogą być używane do aktywacji procedur awaryjnych. Zrozumienie tego symbolu jest więc kluczowe dla projektantów systemów elektrycznych i automatyki, ponieważ umożliwia im prawidłowe dobieranie elementów w projekcie oraz zapewnienie zgodności z wiodącymi normami branżowymi.

Pytanie 7

Bruzdownicę wykorzystuje się podczas realizacji instalacji

A. wiązanej.

B. prefabrykowanej.

C. natynkowej.

D. podtynkowej.

Bruzdownica, znana również jako przecinarka do betonu lub stali, jest narzędziem wykorzystywanym w instalacjach podtynkowych w celu wykonywania rowków w ścianach i stropach. Takie rowki są niezbędne do osadzenia przewodów elektrycznych czy rur hydraulicznych, co pozwala na estetyczne i funkcjonalne wykończenie wnętrz. Wykonywanie instalacji podtynkowej, która jest schowana w ścianach, wymaga precyzyjnego cięcia, a bruzdownica umożliwia to z dużą dokładnością oraz w stosunkowo krótkim czasie. Ponadto, przy użyciu bruzdownicy można dostosować szerokość i głębokość rowków do specyfiki używanych materiałów oraz przewodów, co jest istotne z punktu widzenia bezpieczeństwa i norm budowlanych. W praktyce, aby uzyskać najlepsze rezultaty, operator bruzdownicy powinien przestrzegać zaleceń producenta oraz standardów BHP, co przyczynia się do zwiększenia efektywności pracy oraz zmniejszenia ryzyka wypadków. Prawidłowe stosowanie bruzdownicy ma także wpływ na późniejsze etapy wykończenia, takie jak tynkowanie czy malowanie, które powinny być przeprowadzane na równych i gładkich powierzchniach, stworzonych przez profesjonalnie wykonane rowki.

Pytanie 8

Podczas wymiany uszkodzonego gniazda wtykowego w instalacji ukrytej prowadzonej w rurkach karbowanych zauważono, że na skutek poluzowania zacisku izolacja jednego z przewodów na kilku centymetrach straciła elastyczność oraz zmieniła kolor. Jak należy zrealizować naprawę uszkodzenia?

A. Wymienić wszystkie przewody na nowe o większym przekroju

B. Założyć gumowy wężyk na uszkodzoną izolację przewodu

C. Pomalować uszkodzoną izolację przewodu

D. Wymienić uszkodzony przewód na nowy o takim samym przekroju

Wymiana uszkodzonego przewodu na nowy o takim samym przekroju jest kluczowym działaniem w zapewnieniu bezpieczeństwa i funkcjonalności instalacji elektrycznej. Uszkodzenie izolacji przewodu, które prowadzi do utraty elastyczności i zmiany koloru, wskazuje na problem, który może prowadzić do porażenia prądem lub zwarcia. Zgodnie z normami IEC oraz Polskimi Normami (PN), przewody elektryczne powinny być zawsze w dobrym stanie technicznym. W praktyce, wymiana uszkodzonego przewodu na nowy o takim samym przekroju zapewnia, że instalacja elektryczna będzie w pełni sprawna i zgodna z wymaganiami dotyczącymi obciążalności prądowej oraz ochrony przed przeciążeniem. Przykładem może być wymiana przewodu w domowej instalacji, gdzie zgodność z przekrojem przewodu zabezpiecza przed zjawiskiem przegrzewania się instalacji oraz potencjalnym uszkodzeniem urządzeń elektrycznych. Stanowisko to jest zgodne z dobrą praktyką inżynieryjną i zapewnia trwałość oraz bezpieczeństwo eksploatacji systemów elektrycznych.

Pytanie 9

Którego z narzędzi należy użyć do wkręcenia przedstawionego elementu w nagwintowany otwór?

A. Klucza nasadowego.

B. Wkrętaka typu torks.

C. Klucza ampulowego.

D. Wkrętaka krzyżowego.

Klucz ampulowy, znany także jako klucz imbusowy, jest narzędziem przeznaczonym do pracy z śrubami i wkrętami, które mają łeb sześciokątny wewnętrzny. W przypadku opisanej sytuacji, użycie klucza ampulowego jest kluczowe, ponieważ idealnie pasuje do profilu łba śruby, co zapewnia skuteczne i bezpieczne wkręcanie lub wykręcanie. Tego typu klucze są szeroko stosowane w różnych dziedzinach, takich jak mechanika, elektronika czy budownictwo, co czyni je niezastąpionym narzędziem w zestawie każdego profesjonalisty. W praktyce, klucz ampulowy pozwala na uzyskanie dużego momentu obrotowego przy niewielkim wysiłku, co jest szczególnie ważne przy pracy z metalowymi elementami, które mogą być narażone na korozję lub inne uszkodzenia. Dodatkowo, klucze te są dostępne w różnych rozmiarach, co umożliwia ich dopasowanie do różnych śrub, zgodnie z normami ISO i DIN. Użycie odpowiedniego narzędzia z pewnością przyczyni się do wydajności pracy oraz do ograniczenia ryzyka uszkodzeń elementów montażowych.

Pytanie 10

Która z wymienionych list czynności opisuje w jakiej kolejności demontuje się elementy stojana silnika indukcyjnego z uzwojeniem wsypywanym w celu jego przezwojenia?

1	odcięcie połączeń czołowych	odcięcie połączeń czołowych	usunięcie izolacji żłobkowej	usunięcie uzwojenia
2	usunięcie izolacji żłobkowej	usunięcie uzwojenia	odcięcie połączeń czołowych	odcięcie połączeń czołowych
3	usunięcie uzwojenia	usunięcie izolacji żłobkowej	usunięcie uzwojenia	usunięcie izolacji żłobkowej
A		B	C	D

A. C.

B. B.

C. A.

D. D.

Wybór niewłaściwej odpowiedzi często wynika z niepełnego zrozumienia procesu demontażu stojana silnika indukcyjnego. Wiele osób może pomylić kolejność czynności, co prowadzi do nieprawidłowych praktyk. Na przykład, jeśli demontaż rozpoczyna się od usunięcia uzwojenia przed odcięciem połączeń czołowych, naraża to technika na niebezpieczeństwo, ponieważ może dojść do niezamierzonego kontaktu z prądem. Kolejnym częstym błędem jest pomijanie etapu odcięcia zasilania, co jest kluczowe dla zapewnienia bezpieczeństwa. Bezpieczeństwo przy pracy z urządzeniami elektrycznymi powinno być zawsze na pierwszym miejscu. Ważne jest, aby również zrozumieć, że niewłaściwa kolejność demontażu może prowadzić do uszkodzenia elementów silnika, co z kolei zwiększa koszty naprawy i przestojów w pracy. Każda z tych czynności ma swoje uzasadnienie w kontekście mechaniki oraz elektryki i jest zgodna z obowiązującymi normami i standardami bezpieczeństwa, takimi jak normy IEC (Międzynarodowej Komisji Elektrotechnicznej). Dlatego kluczowe jest, aby przed przystąpieniem do demontażu, każdy technik był dokładnie przeszkolony w zakresie procedur demontażu i był świadomy zagrożeń związanych z niewłaściwym postępowaniem.

Pytanie 11

Jakim narzędziem należy przeprowadzić demontaż oraz montaż połączeń kabli w puszce instalacyjnej rozgałęźnej z gwintowaną płytką?

A. Neonowym wskaźnikiem napięcia

B. Wkrętakiem

C. Nożem monterskim

D. Kluczem płaskim

Wybór wkrętaka jako narzędzia do demontażu i montażu połączeń przewodów w puszce instalacyjnej rozgałęźnej z płytką gwintowaną jest prawidłowy, ponieważ wkrętaki służą do pracy z różnymi typami śrub i wkrętów. W przypadku puszek instalacyjnych, często stosuje się śruby, które mocują przewody lub elementy w puszce. Wkrętak umożliwia precyzyjne i bezpieczne dokręcanie lub odkręcanie śrub, co jest kluczowe dla zapewnienia poprawności połączeń elektrycznych. Przykładem zastosowania wkrętaka może być instalacja gniazdka elektrycznego, gdzie wkrętak służy do montażu zacisków przewodów. Zgodnie z obowiązującymi normami, takich jak PN-IEC 60364, ważne jest, aby wszystkie połączenia były odpowiednio zabezpieczone i mocno trzymane, co można osiągnąć za pomocą właściwego wkrętaka. Warto również zwrócić uwagę na wybór odpowiedniego wkrętaka - płaski lub krzyżakowy, w zależności od rodzaju użytych śrub. Dobrą praktyką jest także stosowanie odpowiednich narzędzi do momentu dokręcania, aby uniknąć uszkodzenia elementów instalacji.

Pytanie 12

Którym z kluczy nie da się skręcić stojana silnika elektrycznego śrubami jak przedstawiona na ilustracji?

A. Płaskim.

B. Imbusowym.

C. Oczkowym.

D. Nasadowym.

Odpowiedź "imbusowym" jest poprawna, ponieważ klucz imbusowy jest przeznaczony do stosowania ze śrubami, które mają gniazdo sześciokątne wewnętrzne. W przypadku przedstawionym na ilustracji mamy do czynienia z klasyczną śrubą o sześciokątnej główce, co oznacza, że do jej dokręcenia można zastosować inne rodzaje kluczy, takie jak klucz nasadowy, oczkowy lub płaski. Każdy z tych kluczy posiada odpowiedni kształt, który umożliwia odpowiednie dopasowanie do główki śruby, co zapewnia efektywne przenoszenie momentu obrotowego. Klucz nasadowy jest powszechnie używany w mechanice, ponieważ jego konstrukcja pozwala na łatwe dokręcanie oraz odkręcanie śrub w trudnodostępnych miejscach. Klucz oczkowy z kolei umożliwia precyzyjne dokręcanie w ciasnych przestrzeniach, a klucz płaski jest podstawowym narzędziem w warsztatach mechanicznych. Wiedza na temat właściwego doboru narzędzi jest kluczowa dla zapewnienia efektywności i bezpieczeństwa pracy w każdej aplikacji mechanicznej.

Pytanie 13

Z którym zaciskiem będzie połączony zacisk 41 stycznika K2 według przedstawionego schematu montażowego?

A. Z zaciskiem 3 listwy zaciskowej X1

B. Z zaciskiem 22 stycznika K1

C. Z zaciskiem 4 listwy zaciskowej X1

D. Z zaciskiem A2 stycznika K1

Wybór zacisku 3 listwy zaciskowej X1 jako poprawnej odpowiedzi jest uzasadniony analizą schematu montażowego, który jasno pokazuje połączenie pomiędzy tym zaciskiem a zaciskiem 41 stycznika K2. W praktyce, prawidłowe połączenie zacisków jest kluczowe dla zapewnienia właściwego działania systemów elektrycznych. W przypadku styczników, ich poprawne podłączenie wpływa na stabilność i bezpieczeństwo całego obwodu. W standardach branżowych, takich jak normy IEC 60947, zwraca się uwagę na znaczenie właściwego oznaczenia i połączeń w systemach automatyki, co pozwala na uniknięcie błędów w instalacji oraz ułatwia diagnostykę i konserwację. Zastosowanie logicznego podejścia do analizy schematu oraz znajomość standardów elektrycznych pomagają w skutecznym projektowaniu i wdrażaniu systemów, co jest niezbędne w każdej pracy zawodowej związanej z elektryką.

Pytanie 14

Którego z przedstawionych narzędzi należy użyć do zamontowania zworek w tabliczce silnikowej?

A. C.

B. A.

C. B.

D. D.

Wybór klucza oczkowego, oznaczonego jako 'C.', do montażu zworek w tabliczce silnikowej jest uzasadniony. Klucz oczkowy jest narzędziem, które idealnie pasuje do standardowych nakrętek stosowanych w takich aplikacjach. Użycie klucza o odpowiednim rozmiarze zapewnia pewny chwyt i minimalizuje ryzyko uszkodzenia nakrętek. W praktyce, przy montażu zworek, klucz oczkowy umożliwia łatwe i precyzyjne dokręcanie, co jest kluczowe dla zapewnienia prawidłowego działania silnika oraz bezpieczeństwa całego układu elektrycznego. Warto zauważyć, że nienałożenie odpowiedniej siły na nakrętki może prowadzić do ich poluzowania się w trakcie eksploatacji, co z kolei może powodować awarie lub uszkodzenia. Korzystając z dobrze dobranego narzędzia, zgodnego z wytycznymi producenta, możemy również zwiększyć efektywność prac i zmniejszyć ryzyko wystąpienia problemów eksploatacyjnych. Dlatego też, znajomość i umiejętność stosowania właściwych narzędzi jest kluczowa w pracy z instalacjami elektrycznymi.

Pytanie 15

Narzędzie przestawione na ilustracji przeznaczone jest do

A. zaciskania złączek Wago.

B. wciskania łożysk.

C. profilowania przewodów.

D. zdejmowania pierścieni Segera.

Narzędzie przedstawione na ilustracji to specjalistyczne szczypce do pierścieni Segera, które odgrywają kluczową rolę w branży mechanicznej i motoryzacyjnej. Umożliwiają one szybki i efektywny montaż oraz demontaż pierścieni zabezpieczających, które są powszechnie stosowane do zabezpieczania elementów na wałach lub w otworach. Dzięki charakterystycznym końcówkom, które pasują do otworów w pierścieniach, użytkownik może łatwo rozszerzyć lub ściągnąć pierścień Segera bez ryzyka uszkodzenia zarówno narzędzia, jak i zamontowanych komponentów. W praktyce użycie szczypiec do pierścieni Segera znacznie zwiększa efektywność pracy, minimalizując czas potrzebny na wymianę elementów, co jest niezbędne w kontekście utrzymania ruchu czy serwisowania maszyn. Ponadto, stosowanie odpowiednich narzędzi, takich jak te szczypce, wpisuje się w dobre praktyki inżynieryjne, które zalecają korzystanie z dedykowanych narzędzi do specyficznych zadań, co pozwala na uniknięcie błędów związanych z używaniem nieodpowiednich rozwiązań. Dlatego też, znajomość i umiejętność posługiwania się szczypcami do pierścieni Segera jest nie tylko korzystna, ale wręcz niezbędna w wielu dziedzinach techniki.

Pytanie 16

Która z poniższych wartości wskazuje na najwyższy poziom precyzji narzędzia pomiarowego?

A. 1

B. 0,5

C. 0,1

D. 5

Odpowiedź 0,1 jest poprawna, ponieważ w kontekście narzędzi pomiarowych oznacza najwyższą klasę dokładności. Klasa dokładności narzędzia pomiarowego wskazuje, jak blisko pomiar może być rzeczywistej wartości mierzonych wielkości. W przypadku narzędzi pomiarowych, im mniejsza wartość podana w jednostce, tym wyższa ich dokładność. W praktyce, narzędzia o dokładności 0,1 stosowane są w sytuacjach wymagających precyzyjnych pomiarów, takich jak laboratoria badawcze, przemysł precyzyjny czy metrologia. Na przykład, w pomiarach długości, takie narzędzia mogą być wykorzystywane do pomiarów w konstrukcji maszyn, gdzie minimalne odchylenie może prowadzić do dużych błędów w finalnym produkcie. Klasyfikacja narzędzi pomiarowych opiera się na standardach ISO, które definiują wymagania dotyczące dokładności i precyzji pomiarów. W praktyce, wybór narzędzia pomiarowego powinien być dostosowany do specyfikacji zadania, aby zapewnić optymalne wyniki pomiarów.

Pytanie 17

Na podstawie rysunku montażowego określ, na jakiej wysokości od podłogi należy zamontować dolną krawędź rozdzielnicy.

A. 0,80 m

B. 1,5 m

C. 0,90 m

D. 1,4 m

Zgodnie z rysunkiem montażowym, dolna krawędź rozdzielnicy powinna być zamontowana na wysokości 1500 mm (1,5 m) od podłogi. Taki wymiar jest zgodny z normami branżowymi, które określają ergonomiczne i bezpieczne wysokości montażu rozdzielnic elektrycznych. Wysokość ta zapewnia wygodny dostęp do urządzeń oraz pozwala na swobodne prowadzenie prac serwisowych. Dodatkowo, montaż na tej wysokości minimalizuje ryzyko przypadkowego kontaktu z wodą oraz zanieczyszczeniami, co jest istotne w kontekście bezpieczeństwa elektrycznego. W praktyce, takie umiejscowienie rozdzielnicy ułatwia również korzystanie z niej w warunkach przemysłowych lub w budynkach użyteczności publicznej, gdzie użytkownicy mogą być różnego wzrostu. Warto pamiętać, że zgodność z obowiązującymi standardami oraz zasadami BHP jest kluczowym aspektem każdego projektu instalacji elektrycznych.

Pytanie 18

Które czynności i w jakiej kolejności należy wykonać podczas wymiany uszkodzonego łącznika?

A. Odłączyć napięcie, wymontować uszkodzony łącznik, sprawdzić ciągłość połączeń.

B. Odłączyć napięcie, sprawdzić brak napięcia, wymontować uszkodzony łącznik.

C. Załączyć napięcie, sprawdzić ciągłość połączeń, wymontować uszkodzony łącznik.

D. Wymontować uszkodzony łącznik, odłączyć napięcie, sprawdzić ciągłość połączeń.

Prawidłowa odpowiedź pokazuje klasyczną, podręcznikową kolejność czynności przy pracy na uszkodzonym łączniku: najpierw odłączyć napięcie, potem sprawdzić brak napięcia, a dopiero na końcu cokolwiek rozkręcać i wymontowywać. To jest dokładnie to, co wymagają zasady BHP i normy dotyczące eksploatacji urządzeń i instalacji elektrycznych (w praktyce mówi się o zasadzie: wyłącz – zabezpiecz – sprawdź). Samo „odłączyć napięcie” to za mało, bo zawsze może się zdarzyć pomyłka przy wyłączniku, zły opis obwodu w rozdzielnicy albo ktoś w międzyczasie coś przełączy. Dlatego drugi krok – kontrola braku napięcia – jest obowiązkowy. Robi się to odpowiednim przyrządem (wskaźnik dwubiegunowy, miernik), najpierw sprawdzonym na źródle, o którym wiemy, że jest pod napięciem. Dopiero gdy masz pewność, że na przewodach przy łączniku nie ma napięcia, możesz bezpiecznie odkręcić osprzęt, odsunąć go od puszki i wymontować uszkodzony element. W praktyce, przy wymianie łącznika światła w mieszkaniu, wygląda to tak: wyłączasz bezpiecznik danego obwodu w rozdzielnicy, zabezpieczasz go np. kartką „nie załączać – praca na instalacji”, sprawdzasz wskaźnikiem przy łączniku, czy faza faktycznie zniknęła, i dopiero wtedy odkręcasz ramkę, mechanizm i odłączasz przewody. Moim zdaniem warto wyrobić sobie nawyk, że bez sprawdzenia braku napięcia nie dotyka się żadnego przewodu, nawet jak „na 100%” wiemy, że jest wyłączone. To jest standard branżowy, który po prostu ratuje zdrowie i życie. Dodatkowo taka procedura wymusza uporządkowaną pracę: łatwiej zachować kontrolę nad tym, co się robi, nie pogubić się w przewodach i uniknąć przypadkowego zwarcia.

Pytanie 19

Przystępując do działań konserwacyjnych, takich jak wymiana uszkodzonych elementów instalacji elektrycznej, należy postępować w następującej kolejności:

A. oznakować obszar prac, zabezpieczyć przed przypadkowym włączeniem, upewnić się o braku napięcia, odłączyć instalację od źródła zasilania

B. zabezpieczyć przed przypadkowym włączeniem, oznakować obszar prac, odłączyć instalację od źródła zasilania, upewnić się o braku napięcia

C. odłączyć instalację od źródła zasilania, zabezpieczyć przed przypadkowym włączeniem, upewnić się o braku napięcia, oznakować obszar prac

D. oznakować obszar prac, zabezpieczyć przed przypadkowym włączeniem, odłączyć instalację od źródła zasilania, upewnić się o braku napięcia

Poprawna odpowiedź skupia się na fundamentalnych zasadach bezpieczeństwa, które powinny być przestrzegane podczas wykonywania prac konserwacyjnych w instalacjach elektrycznych. Kluczowym krokiem jest wyłączenie instalacji spod napięcia, co zapobiega przypadkowemu porażeniu prądem podczas pracy. Po wyłączeniu instalacji, zabezpieczenie miejsca pracy przed przypadkowym załączeniem jest kolejnym istotnym krokiem; może to obejmować zablokowanie dostępu do przycisków włączających lub umieszczenie odpowiednich osłon. Następnie, potwierdzenie braku napięcia za pomocą odpowiednich narzędzi pomiarowych, takich jak wskaźniki napięcia, jest niezbędne, aby upewnić się, że instalacja jest bezpieczna do pracy. Ostatecznie, oznakowanie miejsca prac jest kluczowe, aby ostrzec innych o prowadzonych działaniach. Ta kolejność działań jest zgodna z normami bezpieczeństwa, takimi jak PN-EN 50110-1, które podkreślają znaczenie systematycznego podejścia do prac konserwacyjnych. W praktyce, stosowanie się do tych zasad może znacząco zmniejszyć ryzyko wypadków i poprawić bezpieczeństwo personelu.

Pytanie 20

Jaka jest maksymalna moc kuchni elektrycznej zamontowanej w lokalu zasilanym napięciem 400/230V, jeśli obwód zasilający jest chroniony przez wyłącznik nadprądowy typu S-303 CLS6-C10/3?

A. 6,9 kW

B. 3,9 kW

C. 2,9 kW

D. 9,6 kW

Poprawna odpowiedź wynosi 6,9 kW, co odpowiada maksymalnej mocy, jaką można uzyskać z wyłącznika nadprądowego typu S-303 CLS6-C10/3. Wyłączniki nadprądowe klasy C są przeznaczone do ochrony obwodów, w których występują prądy rozruchowe, co jest typowe dla urządzeń takich jak kuchenki elektryczne. Wyłącznik C10 oznacza, że jego maksymalny prąd znamionowy wynosi 10 A, co przy napięciu 230 V (typowym dla obwodów kuchennych w mieszkaniach) pozwala na obliczenie mocy: P = U x I, czyli 230 V x 10 A = 2300 W (2,3 kW). Jednak w przypadku kuchni elektrycznej zasilanej z trójfazowego zasilania 400 V, możemy zastosować również moc obliczoną z trzech faz: P = √3 x U x I = √3 x 400 V x 10 A = 6928 W, co daje nam 6,9 kW. Stosowanie wyłączników nadprądowych zgodnych z normami PN-EN 60898 jest kluczowe dla zapewnienia bezpieczeństwa i efektywności energetycznej instalacji. W praktyce, zainstalowanie kuchenki elektrycznej o mocy 6,9 kW umożliwia wygodne gotowanie oraz korzystanie z różnych funkcji, takich jak pieczenie i gotowanie na parze, bez ryzyka przeciążenia obwodu zasilającego.

Pytanie 21

Zdjęcie przedstawia

A. drabinkę kablową.

B. szynę łączeniową.

C. płytkę zaciskową.

D. listwę montażową.

Szyna łączeniowa to kluczowy element w instalacjach elektrycznych, służący do łączenia przewodów neutralnych w rozdzielnicach. Odpowiedź jest poprawna, ponieważ zdjęcie przedstawia właśnie ten element. Szyny łączeniowe są wykorzystywane w celu zapewnienia efektywności i bezpieczeństwa instalacji, umożliwiając łatwe połączenie wielu przewodów w jednym punkcie. Dzięki nim, instalacje są bardziej uporządkowane, co pozwala na łatwiejszą konserwację i zarządzanie okablowaniem. W praktyce, szyny łączeniowe są projektowane zgodnie z normami IEC oraz PN-EN, co zapewnia ich wysoką jakość i bezpieczeństwo. Zastosowanie szyn łączeniowych jest szczególnie istotne w rozdzielnicach, gdzie konieczne jest zminimalizowanie ryzyka zwarcia i zapewnienie niezawodności działania systemu. Warto również zaznaczyć, że różne typy szyn mogą być dostosowane do specyficznych potrzeb instalacji, co czyni je niezwykle wszechstronnym rozwiązaniem.

Pytanie 22

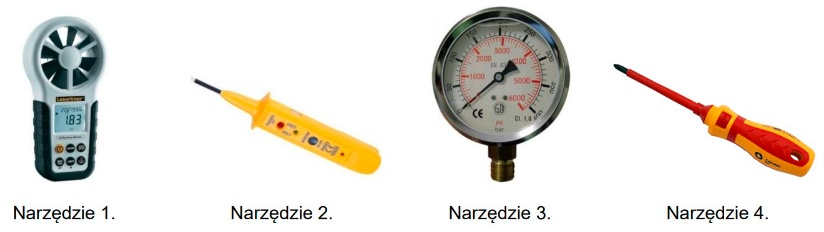

Którego z przedstawionych narzędzi należy użyć do potwierdzenia obecności napięcia elektrycznego w przewodzie?

A. Narzędzia 3.

B. Narzędzia 2.

C. Narzędzia 4.

D. Narzędzia 1.

Poprawnie wskazane zostało narzędzie 2, czyli próbnik / wskaźnik napięcia. To właśnie tego typu przyrząd służy do bezpośredniego potwierdzenia obecności napięcia elektrycznego w przewodzie. W praktyce elektrycznej mówi się wręcz, że zanim czegokolwiek dotkniesz, najpierw sprawdź, czy jest tam napięcie – i robi się to właśnie wskaźnikiem napięcia. Narzędzie 2 jest zaprojektowane specjalnie do pracy na instalacjach elektrycznych: ma odpowiednią izolację, najczęściej oznaczenie zakresu napięć (np. 12–690 V AC/DC), klasę bezpieczeństwa CAT oraz spełnia wymagania norm, np. PN-EN 61243 dotyczącej wskaźników napięcia. Z mojego doświadczenia to jedno z podstawowych narzędzi w kieszeni elektryka, zaraz obok miernika uniwersalnego. Taki wskaźnik pozwala szybko sprawdzić, czy przewód fazowy jest pod napięciem, czy obwód został poprawnie wyłączony, a także czy nie ma przypadkowego zasilania zwrotnego z innego obwodu. Używa się go np. przy wymianie gniazda, łącznika oświetleniowego, przy pracach w rozdzielnicy, przy sprawdzaniu, który przewód jest fazowy, a który neutralny. Co ważne, profesjonalne wskaźniki napięcia często mają funkcję detekcji napięcia bezdotykowo lub z niewielkim dotykiem, co dodatkowo zwiększa bezpieczeństwo. Dobre praktyki branżowe mówią też o zasadzie: sprawdź – wyłącz – zabezpiecz – ponownie sprawdź. Ten drugi etap sprawdzenia wykonuje się właśnie takim narzędziem jak nr 2, bo zwykły śrubokręt czy inne przyrządy nie dają wiarygodnej informacji o obecności napięcia. Dlatego wybór narzędzia 2 jest jak najbardziej zgodny z praktyką zawodową i przepisami BHP dotyczącymi pracy pod napięciem i w pobliżu napięcia.

Pytanie 23

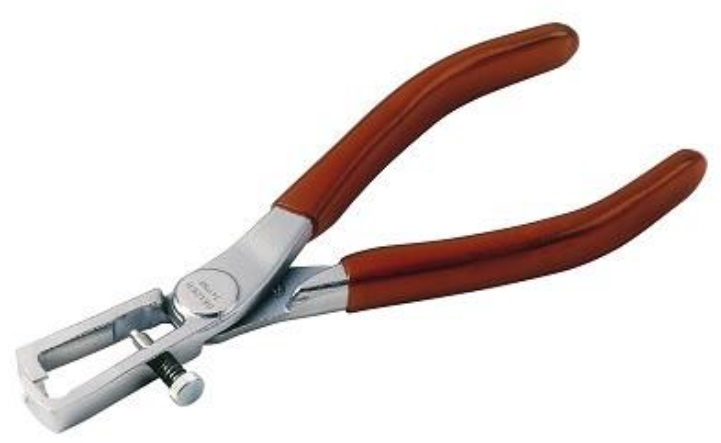

Do której czynności należy użyć narzędzia przedstawionego na ilustracji?

A. Do zaciskania końcówek tulejkowych.

B. Do zaciskania końcówek oczkowych.

C. Do ściągania izolacji z przewodu.

D. Do docinania przewodu.

Narzędzie pokazane na ilustracji to klasyczne szczypce do ściągania izolacji z przewodów, często nazywane po prostu „ściągaczem izolacji”. Charakterystyczny jest otwarty prostokątny kształt części roboczej oraz śruba regulacyjna, która pozwala dobrać głębokość i szerokość chwytu do średnicy przewodu i grubości izolacji. Zasada działania jest prosta: zaciskasz narzędzie na izolacji, nacinając ją dookoła, a następnie jednym ruchem ściągasz odcinek izolacji, odsłaniając żyłę miedzianą lub aluminiową. Przy prawidłowej regulacji i technice żyła nie jest nadcięta ani uszkodzona, co jest bardzo ważne z punktu widzenia niezawodności i bezpieczeństwa instalacji. W praktyce takie szczypce stosuje się przy przygotowaniu przewodów do montażu w złączkach, gniazdach, łącznikach, rozdzielnicach, przy podłączaniu aparatów modułowych, sterowników, przekaźników itp. Z mojego doświadczenia wynika, że przy seryjnym okablowaniu szaf sterowniczych różnica między użyciem dedykowanego ściągacza a nożem jest ogromna – praca jest szybciej, powtarzalna i przede wszystkim nie kaleczysz żył. W dobrych praktykach montażowych i zgodnie z zaleceniami producentów osprzętu przewiduje się zawsze użycie odpowiednio dobranych narzędzi do przygotowania końców przewodów. W normach i instrukcjach BHP zwraca się uwagę, żeby nie używać do ściągania izolacji przypadkowych narzędzi (noży tapicerskich, kombinerek bez odpowiedniego profilu), bo prowadzi to do nadcinania drutów, miejscowych przegrzań i późniejszych awarii. Właśnie takie specjalistyczne szczypce, jak na zdjęciu, ograniczają te ryzyka. Pozwalają też zachować powtarzalną długość odizolowania, co jest ważne np. przy zaciskaniu tulejek czy podłączaniu do zacisków śrubowych, gdzie producent przewiduje konkretną długość odizolowanej żyły. Moim zdaniem to jedno z podstawowych narzędzi w torbie każdego elektryka, obok wkrętaków i próbówki. Podsumowując: prawidłowym zastosowaniem narzędzia z ilustracji jest ściąganie izolacji z przewodu – dokładnie tak, jak w zaznaczonej odpowiedzi.

Pytanie 24

Które z przedstawionych na rysunkach narzędzi najlepiej nadaje się do wyznaczania tras przebiegu przewodów przed montażem instalacji elektrycznej w pomieszczeniu o dużej powierzchni?

A. C.

B. B.

C. D.

D. A.

Odpowiedź B jest prawidłowa, ponieważ laser krzyżowy jest narzędziem wykorzystywanym w budownictwie i instalacjach elektrycznych do precyzyjnego wyznaczania linii. Jego działanie opiera się na emisji dwóch linii - pionowej i poziomej - które są widoczne na powierzchni roboczej, co ułatwia planowanie i montaż instalacji. Dzięki zastosowaniu lasera krzyżowego, technik może z łatwością wyznaczyć trasy dla przewodów elektrycznych na dużych powierzchniach, co jest kluczowe przy instalacjach w przestronnych pomieszczeniach. W praktyce, użycie lasera krzyżowego minimalizuje ryzyko błędów, które mogą wyniknąć z ręcznego mierzenia i rysowania linii. Zgodnie z normami branżowymi, precyzyjność w wyznaczaniu tras jest niezwykle istotna dla bezpieczeństwa i efektywności instalacji elektrycznych, co czyni laser krzyżowy niezastąpionym narzędziem w tej dziedzinie. Dodatkowo, wiele modeli laserów krzyżowych oferuje funkcje automatycznego poziomowania, co jeszcze bardziej zwiększa ich użyteczność.

Pytanie 25

Na której ilustracji przedstawiono puszkę do montażu w ścianie gipsowo-kartonowej?

A. Na ilustracji 3.

B. Na ilustracji 4.

C. Na ilustracji 2.

D. Na ilustracji 1.

W tym zadaniu bardzo łatwo pomylić różne rodzaje puszek instalacyjnych, bo wszystkie służą do łączenia przewodów, ale nie wszystkie są przeznaczone do ścian gipsowo‑kartonowych. Na ilustracjach 1, 2 i 3 widać puszki typowo natynkowe lub podtynkowe do ścian masywnych, a nie do lekkich konstrukcji GK. Puszka z ilustracji 1 to okrągła puszka natynkowa, najczęściej o podwyższonym stopniu ochrony IP (np. IP65, IP67). Stosuje się ją w instalacjach prowadzonych po wierzchu, w garażach, halach, czasem na zewnątrz budynku, gdzie wymagane jest uszczelnienie przed wilgocią i pyłem. Ma gwintowane dławiki kablowe albo wyłamywane przepusty, ale nie ma żadnych elementów do kotwienia w cienkiej płycie GK. Na ilustracji 2 pokazano typową prostokątną puszkę rozgałęźną, którą przykręca się do podłoża – ściany, sufitu lub innej konstrukcji – za pomocą wkrętów przez specjalne otwory montażowe. To rozwiązanie sprawdza się w instalacjach natynkowych lub podtynkowych w murze, ale znowu: nie ma tu łapek rozporowych ani rantu, który opiera się na karton‑gipsie. Ilustracja 3 przedstawia z kolei większą puszkę rozdzielczą, także przeznaczoną głównie do montażu natynkowego, często w instalacjach przemysłowych albo w miejscach, gdzie zbiegają się grubsze przewody i trzeba wykonać więcej połączeń. Wszystkie te obudowy montuje się do stabilnego, sztywnego podłoża, a nie w wyciętym otworze w płycie. Typowym błędem jest myślenie w stylu: "skoro to też puszka, to pewnie da się ją jakoś wstawić w GK". Owszem, da się ją tam przykręcić do profilu, ale to nie jest zgodne z ideą puszek do ścian lekkich i zwykle komplikuje montaż osprzętu. Puszka do karton‑gipsu musi mieć specjalne łapki lub inne zaczepy, które rozkładają nacisk na cienką płytę i pozwalają na szybki montaż bez dodatkowych elementów. Właśnie dlatego poprawnym wyborem jest tylko rozwiązanie z ilustracji 4.

Pytanie 26

Na rysunku przedstawiono schemat łącznika

A. dwubiegunowego.

B. hotelowego.

C. jednobiegunowego.

D. schodowego.

Wybór odpowiedzi dotyczącej łącznika hotelowego jest nieprawidłowy ze względu na błędną interpretację schematu. Łącznik hotelowy służy do sterowania oświetleniem w sposób dostosowany do potrzeb gości, jednak jego charakterystyka różni się od łącznika schodowego. Odpowiedzi dotyczące łączników jednobiegunowych i dwubiegunowych również są błędne, ponieważ te typy łączników nie posiadają funkcji umożliwiającej sterowanie oświetleniem z wielu punktów. Łącznik jednobiegunowy jest przeznaczony do włączania lub wyłączania obwodu z jednego miejsca, co wyklucza możliwość sterowania z więcej niż jednego punktu. Z kolei łącznik dwubiegunowy, mimo że może kontrolować dwa różne obwody, nie jest zaprojektowany do wspólnej obsługi jednego źródła światła z różnych lokalizacji. Typowym błędem jest mylenie funkcji i zastosowań różnych typów łączników. Prawidłowe podejście do analizy schematów łączników elektrycznych wymaga znajomości ich funkcji oraz kontekstu, w jakim są stosowane. Ważne jest, aby przy wyborze odpowiedniego rozwiązania brać pod uwagę specyfikę instalacji oraz potrzeby użytkowników. Zgodnie z praktykami inżynieryjnymi, właściwe rozróżnienie typów łączników oraz ich zastosowań jest kluczowe dla zapewnienia efektywności i bezpieczeństwa instalacji elektrycznych.

Pytanie 27

Która z poniższych działań jest zaliczana do czynności konserwacyjnych instalacji elektrycznych w domach i obiektach użyteczności publicznej?

A. Przesunięcie miejsc montażu opraw oświetleniowych

B. Instalacja nowych punktów świetlnych

C. Wymiana uszkodzonych gniazd wtyczkowych

D. Zamiana zużytych urządzeń na nowe

Zmiana miejsc zamontowania opraw oświetleniowych, montaż nowych wypustów oświetleniowych oraz wymiana odbiorników energii elektrycznej na nowe to czynności, które nie należą do prac konserwacyjnych, lecz do prac instalacyjnych i modernizacyjnych. Prace konserwacyjne koncentrują się na utrzymaniu istniejącej instalacji w dobrym stanie, co obejmuje m.in. naprawy, wymianę uszkodzonych elementów czy przeglądy techniczne. Zmiana lokalizacji opraw oświetleniowych czy montaż nowych wypustów wiąże się z modyfikacją struktury instalacji, co wymaga zupełnie innego podejścia i często jest związane z koniecznością uzyskania odpowiednich zezwoleń oraz wykonania projektu technicznego. Podobnie, wymiana odbiorników energii elektrycznej na nowe wiąże się z ich odpowiednim doborem oraz z zapewnieniem, że instalacja elektryczna jest przystosowana do nowych wymagań. Często mylnie przyjmuje się, że każda czynność związana z elektrycznością należy do prac konserwacyjnych, jednakże zgodnie z najlepszymi praktykami branżowymi należy dbać o wyraźne rozgraniczenie tych dwóch rodzajów aktywności, aby zapewnić bezpieczeństwo oraz prawidłowe funkcjonowanie systemów elektrycznych.

Pytanie 28

Jakiego narzędzia należy użyć, aby zweryfikować, czy nie ma napięcia w instalacji elektrycznej 230 V, przed przystąpieniem do prac konserwacyjnych?

A. Omomierza cyfrowego

B. Czujnika zaniku fazy

C. Neonowego wskaźnika napięcia

D. Miernika parametrów instalacji

Neonowy wskaźnik napięcia to urządzenie, które pozwala na szybkie i skuteczne sprawdzenie obecności napięcia w instalacjach elektrycznych. Działa na zasadzie świecenia diody neonowej, gdy napięcie przekracza określony próg. Jest to podstawowe narzędzie, które powinno być używane przed rozpoczęciem jakichkolwiek prac konserwacyjnych, aby zapewnić bezpieczeństwo techników. W praktyce, po podłączeniu wskaźnika do przewodów, jego świecenie sygnalizuje, że w instalacji występuje napięcie, co oznacza, że nie powinno się przystępować do prac. Zgodnie z ogólnymi zasadami BHP, każda osoba pracująca w branży elektrycznej powinna posiadać odpowiednie narzędzia do pomiaru, a neonowy wskaźnik jest jednym z najprostszych i najtańszych. Przykładem może być sytuacja, gdy elektryk musi wymienić gniazdko – przed rozpoczęciem wymiany, zawsze powinien skontrolować, czy w obwodzie nie ma napięcia, używając neonowego wskaźnika. Tego rodzaju praktyki są zgodne z normami PN-IEC 61010, które regulują kwestie bezpieczeństwa urządzeń elektrycznych.

Pytanie 29

Który schemat przestawia poprawny i zgodny ze sztuką monterską sposób podłączenia instalacji oświetleniowej?

A. Schemat 3.

B. Schemat 4.

C. Schemat 1.

D. Schemat 2.

Schemat 3 przedstawia prawidłowe podłączenie instalacji oświetleniowej, w której przewód fazowy (L1) łączy się z wyłącznikiem, a następnie z żarówką. Taki układ zapewnia prawidłowe sterowanie oświetleniem, a także minimalizuje ryzyko porażenia prądem. Przewód neutralny (N) jest podłączony bezpośrednio do żarówki, co jest zgodne z zasadami instalacji elektrycznych. Przewód ochronny (PE) powinien być zawsze podłączony do punktu ochronnego, aby zapewnić bezpieczeństwo użytkowników. Zastosowanie właściwych schematów podłączenia jest szczególnie ważne w kontekście standardów PN-IEC 60364, które definiują wymagania dotyczące bezpieczeństwa instalacji elektrycznych. W praktyce, stosując ten schemat, można być pewnym, że instalacja spełnia normy bezpieczeństwa i funkcjonalności, co jest kluczowe w codziennym użytkowaniu. Umożliwia to również łatwiejszy dostęp do konserwacji i napraw, co jest istotne w kontekście eksploatacyjnym.

Pytanie 30

Jakiego urządzenia należy użyć, aby zweryfikować ciągłość przewodu podczas instalacji?

A. Watomierza

B. Omomierza

C. Megaomomierza

D. Amperomierza

Omomierz jest instrumentem pomiarowym, który służy do określania oporu elektrycznego w obwodach. Użycie omomierza do sprawdzenia ciągłości przewodów instalacyjnych jest standardową praktyką w branży elektrycznej. Narzędzie to pozwala na ocenę, czy przewody są poprawnie podłączone i czy nie ma w nich przerw, co jest kluczowe dla bezpieczeństwa i efektywności instalacji. Przykładowo, podczas montażu instalacji elektrycznej w budynkach mieszkalnych, omomierz może być użyty do testowania połączeń między różnymi elementami systemu, co zapewnia, że żadne przerwy w przewodzeniu nie zakłócą działania urządzeń. Dobrą praktyką jest również pomiar oporu izolacji, co może zapobiec potencjalnym awariom i zagrożeniom pożarowym. Warto pamiętać, że w przypadku wyniku wskazującego na wysoką wartość oporu, może to oznaczać problem z przewodem, który należy rozwiązać przed zakończeniem instalacji.

Pytanie 31

W jaki sposób należy połączyć zaciski sieci zasilającej L, N, PE do zacisków puszki zasilającej instalację elektryczną, której schemat przedstawiono na rysunku, aby połączenia były zgodne z przedstawionym schematem ideowym?

A. L - 3, N - 4, PE - 1

B. L - 1, N - 4, PE - 3

C. L - 2, N - 3, PE - 4

D. L - 1, N - 3, PE - 4

Poprawna odpowiedź to L - 1, N - 3, PE - 4, co jest zgodne z obowiązującymi normami instalacji elektrycznych w Polsce. Zacisk L, odpowiadający za przesył energii elektrycznej, powinien być połączony z punktem 1. Jest to istotne, ponieważ zapewnia to prawidłowe zasilanie obwodu. Zacisk N, który jest neutralny, łączy się z punktem 3, co umożliwia bezpieczne odprowadzenie prądu wstecz do źródła. Wreszcie, zacisk PE, pełniący funkcję ochrony przed porażeniem elektrycznym, powinien być połączony z punktem 4. Takie połączenie minimalizuje ryzyko awarii oraz zapewnia bezpieczeństwo użytkowników. W praktyce, przy wykonywaniu instalacji elektrycznych, zgodność z tym schematem jest kluczowa. Ponadto, należy pamiętać o regularnych przeglądach instalacji oraz stosowaniu się do norm PN-IEC 60364, aby zapewnić trwałość oraz niezawodność sieci zasilającej.

Pytanie 32

Do czego przeznaczone są kleszcze przedstawione na ilustracji?

A. Do zaciskania końcówek tulejkowych na żyłach wielodrutowych.

B. Do montażu zacisków zakleszczających.

C. Do zaprasowywania końców przewodów w połączeniach wsuwanych.

D. Do formowania oczek na końcach żył jednodrutowych.

Te kleszcze, co są na obrazku, to narzędzie do robienia oczek na końcach żyłek, które mają tylko jeden drut. Mają takie stożkowe szczęki, które fajnie pozwalają wyprofilować drut, żeby dobrze się łączył z innymi częściami instalacji elektrycznej. Można je zobaczyć w akcji tam, gdzie trzeba zrobić mocne i trwałe połączenia, co jest ważne zarówno w przemyśle, jak i w domach. Te oczka pomagają przyczepić przewody do zacisków, a to jest zgodne z normami, które mówią, jak to wszystko powinno być robione, żeby było bezpiecznie i trwale. Dobrze używać takich narzędzi, bo w przeciwnym razie można łatwo uszkodzić drut. Gdy dobrze uformujemy drut kleszczami, zmniejszamy ryzyko zwarć i innych problemów technicznych, co ma duże znaczenie, gdy pracuje się z elektryką.

Pytanie 33

Jakie wartości krotności prądu znamionowego obejmuje obszar działania wyzwalaczy elektromagnetycznych w samoczynnych wyłącznikach instalacyjnych nadprądowych typu C?

A. (5÷10) · In

B. (3÷5) · In

C. (2÷3) · In

D. (5÷20) · In

Często spotykam się z tym, że osoby uczące się o wyłącznikach nadprądowych mylą zakresy działania wyzwalaczy elektromagnetycznych – pewnie dlatego, że charakterystyki B, C i D różnią się właśnie tą wartością, a w praktyce łatwo się pomylić. Założenie, że wyzwalacz elektromagnetyczny w wyłączniku typu C zadziała np. w zakresie (3÷5)·In albo nawet (2÷3)·In jest charakterystyczne raczej dla charakterystyki B – tam wyłącznik ma zareagować szybciej, bo zabezpiecza bardziej wrażliwe obwody, gdzie nawet niewielki nadmiar prądu może zaszkodzić urządzeniom. Zakres (5÷20)·In natomiast to już bardziej charakterystyka D, która pozwala na naprawdę duże prądy rozruchowe, np. przy silnikach o dużej mocy albo transformatorach – w instalacjach domowych czy biurowych byłoby to zdecydowanie za dużo. Moim zdaniem wybór niewłaściwego zakresu wiąże się często z nieznajomością normy PN-EN 60898-1 oraz z niezrozumieniem praktycznego zastosowania poszczególnych typów wyłączników. Stosując zbyt niską krotność, ryzykujemy niepotrzebne wyłączenia zasilania przy każdym chwilowym przeciążeniu; z kolei za wysoka krotność to potencjalne zagrożenie, bo zabezpieczenie nie zareaguje przy realnym zwarciu. Dlatego zawsze warto dokładnie sprawdzić, do jakiego typu obwodu dobieramy wyłącznik: typu C używa się tam, gdzie występują średnie prądy rozruchowe, a zakres (5÷10)·In gwarantuje właściwy kompromis między skutecznością a praktycznością. Dobre praktyki branżowe uczą, by nie sugerować się tylko jednym parametrem, ale zrozumieć całą charakterystykę pracy i wynikające z niej konsekwencje dla bezpieczeństwa instalacji. To właśnie dlatego znajomość zakresu działania wyzwalaczy elektromagnetycznych w różnych typach wyłączników jest tak istotna; pozwala unikać typowych błędów przy projektowaniu i modernizowaniu instalacji elektrycznych.

Pytanie 34

Wskaż prawidłowy schemat sterowania oświetleniem z dwóch niezależnych miejsc.

A. Schemat 2.

B. Schemat 1.

C. Schemat 4.

D. Schemat 3.

Błędy w doborze schematu oświetleniowego często wynikają z braku zrozumienia zasad działania układów sterujących. Wiele osób może błędnie założyć, że zastosowanie jednego przełącznika do włączania i wyłączania oświetlenia w każdym z miejsc jest wystarczające. Takie podejście pomija kluczowy aspekt, jakim jest możliwość sterowania oświetleniem z dwóch niezależnych lokalizacji, co jest istotne w kontekście komfortu i funkcjonalności. Użytkownik może mylnie sądzić, że dowolny schemat, który umożliwia włączenie światła, będzie odpowiedni, podczas gdy niektóre z nich mogą nie umożliwiać wyłączenia go z drugiego miejsca. Ponadto, stosowanie przełączników w układach, które nie są dostosowane do pracy w trybie schodowym, może prowadzić do sytuacji, w której jedno naciśnięcie przycisku skutkuje nieprzewidzianym efektem, np. włączeniem świateł w jednym pomieszczeniu, podczas gdy w innym pozostają one wyłączone. Tego typu błędy wynikają często z niedostatecznej wiedzy na temat schematów elektrycznych oraz ich praktycznych zastosowań w różnych warunkach. Ważne jest, aby przed wykonaniem jakiejkolwiek instalacji nie tylko znać teorię, ale także rozumieć praktyczne implikacje i zastosowanie norm oraz standardów branżowych, co pozwoli uniknąć nieefektywnych rozwiązań.

Pytanie 35

Określ w kolejności od lewej strony nazwy narzędzi przedstawionych na rysunku.

A. Szczypce uniwersalne, przyrząd do ściągania izolacji, obcinaczki boczne, szczypce do zaciskania końcówek, wkrętak izolowany, wskaźnik napięcia.

B. Szczypce do zaciskania końcówek, szczypce uniwersalne, wskaźnik napięcia, obcinaczki czołowe, szczypce do ściągania izolacji, wkrętak izolowany płaski.

C. Obcinaczki boczne, przyrząd do ściągania izolacji, szczypce do zaciskania końcówek, szczypce uniwersalne, wkrętak izolowany, wskaźnik napięcia.

D. Obcinaczki czołowe, przyrząd do ściągania izolacji, szczypce uniwersalne, wskaźnik napięcia, szczypce do zaciskania końcówek, wkrętak izolowany płaski.

Obcinaczki boczne to pierwsze narzędzie na zdjęciu. Mają ostrza skierowane ku sobie, co fajnie ułatwia precyzyjne cięcie drutów i kabli. W branży elektrycznej i podczas domowych napraw to naprawdę przydatne narzędzie. Potem mamy przyrząd do ściągania izolacji, który jest bardzo ważny, kiedy przygotowujemy przewody do połączeń elektrycznych. Dzięki niemu można łatwo usunąć izolację, nie uszkadzając rdzenia przewodu, co jest kluczowe. Dalej są szczypce do zaciskania końcówek, które są super przydatne, bo mocują końcówki kablowe na stałe. To bardzo ważne, żeby połączenia były niezawodne. Słyszałeś o szczypcach uniwersalnych? Te zajmują czwarte miejsce. Są mega wszechstronne i można ich używać do różnych zadań – od cięcia po chwytanie rzeczy. I nie zapomnijmy o wkrętaku izolowanym, bo to ważne narzędzie do pracy przy elektryce. Jest odporny na przebicie prądu. Na końcu mamy wskaźnik napięcia, który jest kluczowy dla bezpieczeństwa. Pozwala sprawdzić, czy jest napięcie, zanim zaczniemy jakąkolwiek robotę.

Pytanie 36

Którego z wymienionych narzędzi należy użyć do połączenia przewodów przy użyciu złączki przedstawionej na rysunku?

A. Lutownicy.

B. Praski hydraulicznej.

C. Szczypiec uniwersalnych.

D. Wkrętaka.

Użycie praski hydraulicznej do połączenia przewodów za pomocą złączki tulejowej jest najlepszym rozwiązaniem, ponieważ praska hydrauliczna zapewnia odpowiednią siłę, co jest kluczowe dla uzyskania trwałego i bezpiecznego połączenia elektrycznego. Zaciskanie złączki tulejowej przy użyciu tego narzędzia pozwala na równomierne rozłożenie nacisku, co jest niezwykle istotne, aby uniknąć uszkodzenia przewodów. W praktyce, praski hydrauliczne są szeroko stosowane w branży elektrycznej i telekomunikacyjnej, zgodnie z normami, takimi jak PN-EN 60947-1. Używając praski, można również osiągnąć doskonałe połączenia, które są odporne na wibracje i zmiany temperatury, co jest kluczowe w instalacjach przemysłowych czy budowlanych. Dzięki tym właściwościom, praska hydrauliczna gwarantuje wysoką jakość połączeń, co ma bezpośredni wpływ na bezpieczeństwo i niezawodność systemów elektrycznych.

Pytanie 37

Narzędzie pokazane na rysunku służy do

A. zdejmowania izolacji.

B. zaciskania końcówek tulejkowych.

C. cięcia przewodów.

D. zaginania końcówek.

Odpowiedź "cięcia przewodów" jest poprawna, ponieważ narzędzie pokazane na zdjęciu to szczypce boczne, które są specjalnie zaprojektowane do precyzyjnego cięcia różnorodnych przewodów elektrycznych. Szczypce te charakteryzują się ostrymi, wąskimi krawędziami, które umożliwiają dotarcie do trudno dostępnych miejsc, co jest istotne w pracach instalacyjnych oraz naprawczych. W praktyce, użycie szczypiec bocznych pozwala na dokładne cięcie przewodów bez ryzyka uszkodzenia ich izolacji, co jest kluczowe dla zachowania bezpieczeństwa w instalacjach elektrycznych. To narzędzie jest niezbędne w branży elektrycznej oraz w wielu projektach DIY, gdzie precyzyjne cięcie przewodów jest wymagane, aby uniknąć zwarć oraz zapewnić estetykę i funkcjonalność instalacji. Zgodnie z normami bezpieczeństwa, właściwe użycie szczypiec bocznych powinno obejmować również stosowanie odzieży ochronnej, aby zminimalizować ryzyko kontuzji podczas pracy.

Pytanie 38

Aby zweryfikować ciągłość przewodów w kablu YDY 4x2,5 mm2, jaki sprzęt należy zastosować?

A. wskaźnika kolejności faz

B. omomierza

C. mostka LC

D. miernika izolacji

Użycie omomierza do sprawdzenia ciągłości żył w przewodzie YDY 4x2,5 mm2 jest właściwym wyborem, ponieważ omomierz jest urządzeniem pomiarowym, które pozwala na dokładne zmierzenie oporu elektrycznego. W przypadku sprawdzania ciągłości żył, omomierz umożliwia wykrycie ewentualnych przerw w obwodzie, co jest kluczowe dla zapewnienia bezpieczeństwa instalacji elektrycznej. Przykładowo, podczas montażu instalacji elektrycznych w budynkach, konieczne jest potwierdzenie, że wszystkie przewody są prawidłowo podłączone i nie wykazują zbyt wysokiego oporu, co mogłoby wskazywać na problemy z połączeniami lub uszkodzenia. Zgodnie z normą PN-EN 60364, sprawdzenie ciągłości przewodów ochronnych jest obowiązkowe przed oddaniem instalacji do użytku. Dobre praktyki zalecają wykonywanie pomiarów w warunkach, gdy przewody są odłączone od źródła zasilania, co zwiększa bezpieczeństwo oraz dokładność pomiarów. Omomierz jest więc narzędziem nie tylko funkcjonalnym, ale i niezbędnym w codziennej pracy elektryka.

Pytanie 39

Jakie akcesoria, oprócz szczypiec, powinien mieć monter do podłączenia kabla YnKY5x120 w rozdzielnicy?

A. Ściągacz izolacji, nóż monterski, wkrętak

B. Nóż monterski, praskę, zestaw kluczy

C. Lutownicę, zestaw wkrętaków, ściągacz izolacji

D. Nóż monterski, praskę, ściągacz izolacji

Kiedy wybierasz narzędzia do podłączenia kabla YnKY5x120 do rozdzielnicy, warto chwilę się zastanowić, co jest najpotrzebniejsze. Jeśli myślałeś o ściągaczu izolacji czy lutownicy, to pamiętaj, że ściągacz, choć przydatny, nie jest najważniejszy w tej sytuacji. Jasne, że ściągacz się przydaje, gdy trzeba zedrzeć izolację z końców przewodów, ale przy kablach o dużym przekroju, jak YnKY5x120, praska jest o wiele bardziej istotna. Lutownica? Hmm, w nowoczesnych instalacjach elektrycznych, to niezbyt dobry pomysł, bo lutowanie może osłabić połączenia i sprawić, że będą mniej trwałe oraz mniej bezpieczne. Prościej mówiąc, teraz standardem są złącza mechaniczne, które zapewniają lepszą jakość połączeń na dłuższą metę. Nóż monterski, praska i komplet kluczy to są te narzędzia, które według norm branżowych naprawdę powinny znaleźć się w twoim wyposażeniu, bo solidne połączenia to podstawa. Często ludziom zdarza się polegać na narzędziach, które nie pasują do konkretnej instalacji, a to może skutkować różnymi awariami. Żeby zapewnić bezpieczeństwo i niezawodność podłączeń, monterzy muszą znać swoje materiały i narzędzia, kierując się najlepszymi praktykami oraz zaleceniami technicznymi.

Pytanie 40

Który schemat montażowy łącznika odpowiada symbolowi graficznemu przedstawionemu na rysunku?

A. A.

B. D.

C. B.

D. C.

Wybrana odpowiedź jest poprawna, ponieważ symbol graficzny przedstawiony na rysunku rzeczywiście odnosi się do łącznika jednobiegunowego, znanego również jako przełącznik jednobiegunowy. Tego rodzaju łączniki są powszechnie używane w instalacjach elektrycznych do sterowania oświetleniem w pojedynczych obwodach. Schemat oznaczony literą "A" dokładnie ilustruje sposób podłączenia takiego łącznika, w którym jeden przewód zasilający jest połączony z jednym przewodem wyjściowym do źródła światła. W praktyce, przy instalacji należy zwrócić uwagę na odpowiednie oznaczenia i zgodność z normami, takimi jak PN-IEC 60446, które określają zasady oznaczania przewodów i urządzeń elektrycznych. Właściwe zrozumienie symboli graficznych jest kluczowe przy projektowaniu oraz realizacji bezpiecznych i funkcjonalnych instalacji elektrycznych.
