Informacje o egzaminie:

Zawód: Technik inżynierii sanitarnej
Kwalifikacja: BUD.09 - Wykonywanie robót związanych z budową, montażem i eksploatacją sieci oraz instalacji sanitarnych
Data rozpoczęcia: 27 maja 2026 15:44
Data zakończenia: 27 maja 2026 15:48

Egzamin zdany!

Wynik: 21/40 punktów (52,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jakie urządzenie używane w systemach c.o. mierzy ciśnienie występujące w rurze sygnalizacyjnej związanej z otwartym naczyniem wzbiorczym?

A. Hydrometr

B. Flusostat

C. Higrometr

D. Wodowskaz

Flusostat, higrometr i wodowskaz to urządzenia, które nie są odpowiednie do pomiaru ciśnienia w instalacjach centralnego ogrzewania. Flusostat jest przystosowany do monitorowania przepływu cieczy, co jest zupełnie inną funkcjonalnością niż pomiar ciśnienia. W systemach grzewczych flusostaty są stosowane do automatyzacji i zabezpieczenia przed nadmiernym przepływem, jednak nie dostarczają informacji o ciśnieniu w instalacji. Higrometr z kolei służy do pomiaru wilgotności powietrza, co również nie ma zastosowania w kontekście ciśnienia płynów w instalacjach c.o. Wodowskaz jest używany do wskazywania poziomu cieczy, ale nie mierzy ciśnienia w rurach. Typowym błędem myślowym jest mylenie tych urządzeń i ich funkcji. Każde z wymienionych urządzeń ma swoje specyficzne zastosowanie, które nie pokrywa się z wymaganiami dotyczącymi pomiaru ciśnienia w instalacjach centralnego ogrzewania. W kontekście praktycznym wiedza o właściwym doborze urządzeń pomiarowych jest kluczowa dla efektywnego zarządzania i konserwacji instalacji grzewczych, co podkreśla znaczenie edukacji technicznej w tym obszarze.

Pytanie 2

Największa odległość pomiędzy następnymi zejściami do wykopu o głębokości 2 metrów wynosi

A. 25 m

B. 20 m

C. 10 m

D. 15 m

Wybór innej odległości niż 20 metrów może prowadzić do poważnych konsekwencji, zarówno w kontekście bezpieczeństwa, jak i efektywności pracy. Na przykład, wskazanie 25 metrów jako maksymalnej odległości jest niezgodne z zaleceniami norm, ponieważ przy tak dużych odległościach zwiększa się ryzyko osunięcia się ziemi oraz trudności w dostępie do wykopu w nagłych sytuacjach. Odległość 15 metrów, mimo że wydaje się mniejsza i bardziej bezpieczna, wciąż nie spełnia wymogów dla wykopów o głębokości 2 metrów, gdzie zaleca się stosowanie 20 metrów jako standardu. Propozycja 10 metrów w ogóle nie uwzględnia specyfiki bezpieczeństwa, gdyż w rzeczywistości może ograniczać swobodny dostęp do wykopu, co w przypadku interwencji w nagłych wypadkach jest kluczowe. W kontekście zarządzania ryzykiem i bezpieczeństwem pracy, każda niepoprawna interpretacja takich zasad może prowadzić do nie tylko niedotrzymania norm, ale również do tragicznych w skutkach wypadków. Dlatego tak istotne jest przestrzeganie ustalonych norm i wytycznych, które powstały w wyniku analizy wielu przypadków związanych z bezpieczeństwem prac ziemnych.

Pytanie 3

Jak należy zainstalować rurę wywiewną w systemie kanalizacyjnym?

A. w najwyższym punkcie pionu, wyprowadzając ją ponad dach na wysokość od 50 do 100 cm, mierząc od powierzchni dachu do otworów wentylacyjnych

B. na ostatniej kondygnacji, 50 do 100 cm powyżej najwyżej ulokowanego przyboru sanitarnego

C. w obrębie obejścia wentylacyjnego pionu spustowego

D. na najbardziej oddalonym podejściu kanalizacyjnym

Wybór nieprawidłowej lokalizacji rury wywiewnej może prowadzić do poważnych problemów związanych z wentylacją instalacji kanalizacyjnej. Zamontowanie rury na ostatniej kondygnacji, 50 do 100 cm powyżej najwyżej położonego przyboru sanitarnego, jest niewłaściwe, ponieważ nie zapewnia skutecznego odprowadzenia gazów. W przypadku montażu rury na tej wysokości, może wystąpić zjawisko nazywane 'zjawiskiem cofania się wskutek podciśnienia', co prowadzi do negatywnego wpływu na funkcjonowanie całej instalacji. Odpowiednia wysokość i lokalizacja rury wywiewnej są kluczowe dla efektywnego działania sytemu, ponieważ pozwalają na swobodny przepływ powietrza i gazów, nie blokując drogi ich ujścia. Jeśli rura jest zainstalowana na obejściu wentylacyjnym pionu spustowego, nie będzie miała możliwości skutecznego usuwania nieprzyjemnych zapachów, co może prowadzić do ich gromadzenia się wewnątrz budynku. Ponadto, zamontowanie rury na najdalej wysuniętym podejściu kanalizacyjnym może spowodować, że nie będzie ona wystarczająco wysoko, by uniknąć negatywnego wpływu warunków atmosferycznych, co może prowadzić do uszkodzeń i zatykania instalacji. Dlatego tak ważne jest przestrzeganie ustalonych norm i praktyk branżowych dotyczących montażu rur wywiewnych, aby zapewnić ich prawidłowe funkcjonowanie i minimalizować ryzyko awarii systemu kanalizacyjnego.

Pytanie 4

Który przewód w instalacji grzewczej łączy dolną część przestrzeni wodnej zbiornika wyrównawczego z górnym obszarem przestrzeni wodnej kotła?

A. Sygnalizacyjny

B. Wzbiorczy

C. Przelewowy

D. Bezpieczeństwa

Odpowiedź 'Wzbiorczy' jest prawidłowa, ponieważ przewód wzbiorczy w instalacji grzewczej pełni kluczową rolę w połączeniu kotła z naczyniem wzbiorczym. Jego zadaniem jest umożliwienie przepływu wody z dolnej części naczynia wzbiorczego do górnej części przestrzeni wodnej kotła, co jest niezwykle istotne dla prawidłowego funkcjonowania systemu grzewczego. Systemy grzewcze, w szczególności te wykorzystywane w budownictwie mieszkalnym i przemysłowym, często opierają się na zasadzie cyrkulacji wody, gdzie naczynie wzbiorcze ma za zadanie kompensować zmiany objętości wody spowodowane jej nagrzewaniem i chłodzeniem. W praktyce, zastosowanie przewodu wzbiorczego zabezpiecza przed nadmiernym ciśnieniem w systemie, co może prowadzić do uszkodzeń. Zgodnie z normami branżowymi, takich jak PN-EN 12828, odpowiedni dobór i instalacja przewodów wzbiorczych są kluczowe dla zapewnienia bezpieczeństwa i efektywności całej instalacji grzewczej.

Pytanie 5

Gdzie powinien być umiejscowiony główny kurek gazowy?

A. na zewnątrz budynku w wentylowanej szafce

B. w budynku obok gazomierza

C. na zewnątrz budynku wraz z wodomierzem

D. w budynku w wentylowanej szafie

Kurek główny gazowy powinien być na zewnątrz budynku, najlepiej w wentylowanej szafce. To naprawdę ważne dla bezpieczeństwa i łatwego dostępu. Gdy jest na zewnątrz, zmniejszamy ryzyko zatrucia gazem w razie wycieku, bo gazy mogą swobodnie się ulatniać. Wentylacja w szafce jest super istotna, bo jak gaz się zgromadzi w zamkniętej przestrzeni, to nie jest dobry pomysł. No i dostęp do kurka na zewnątrz ułatwia szybkie zamknięcie dopływu gazu w sytuacjach awaryjnych, co ma duże znaczenie dla zdrowia i bezpieczeństwa mienia. Przepisy budowlane i normy techniczne mówią, że to najlepsza praktyka, szczególnie w budynkach mieszkalnych i publicznych. Jak się do tego stosujemy, to wszyscy mogą czuć się dużo bezpieczniej.

Pytanie 6

Jak nazywają się wody, które powstają z par wodnych uwalnianych z chłodzącej się magmy w głębi ziemi?

A. Głębinowe

B. Wgłębne

C. Zaskórne

D. Gruntowe

Odpowiedź "Głębinowe" jest prawidłowa, ponieważ odnosi się do wód, które powstają w wyniku kondensacji par wodnych wydobywających się z głębokich warstw ziemi, często związanych z procesami wulkanicznymi lub metamorficznymi. Wody głębinowe są zlokalizowane w głębszych warstwach geologicznych, gdzie temperatura i ciśnienie są znacznie wyższe niż w warstwach powierzchniowych. W rzeczywistości, wody te mogą być źródłem cennych zasobów, takich jak gorące źródła, które są wykorzystywane w geotermalnym ogrzewaniu budynków oraz w procesach przemysłowych. Głębinowe wody są również istotne w kontekście badań geologicznych, pomagając zrozumieć historię geologiczną Ziemi oraz procesy, które kształtują jej wnętrze. Na przykład, analiza chemiczna głębinowych wód może ujawnić informacje na temat składników mineralnych, które są obecne w ziemi, co pomoże w ocenie potencjału wydobycia minerałów lub gazów. Dodatkowo, wody głębinowe odgrywają ważną rolę w hydrologii, wpływając na lokalne ekosystemy i cykle wodne.

Pytanie 7

Zamknięte naczynie wzbiorcze przeponowe powinno znajdować się

A. w sąsiedztwie kotła c.o. na rurze zasilającej

B. w sąsiedztwie kotła c.o. na rurze powrotnej

C. w najniższym miejscu instalacji c.o.

D. w najwyższym miejscu instalacji c.o.

Montaż naczynia wzbiorczego w pobliżu kotła c.o. na przewodzie zasilającym jest nieodpowiednią praktyką, ponieważ powoduje to, że nadmiar ciśnienia generowany przez podgrzewaną wodę nie ma wystarczającego miejsca do rozprężenia się, co może prowadzić do niebezpiecznych warunków pracy. Wysokotemperaturowa woda, która przechodzi przez przewód zasilający, zwiększa ciśnienie w systemie, co może prowadzić do obciążenia elementów instalacji, a nawet ich uszkodzenia. Również umiejscowienie naczynia w najwyższym punkcie instalacji c.o. nie jest właściwe, ponieważ może to prowadzić do gromadzenia się powietrza w systemie, co zakłóca obieg wody i zmniejsza efektywność całej instalacji grzewczej. Woda w systemie grzewczym ma tendencję do gromadzenia się w najwyższych miejscach, co zwiększa ryzyko powstawania pęcherzy powietrza. Podobnie, montaż naczynia w najniższym punkcie instalacji c.o. uniemożliwia efektywne zarządzanie ciśnieniem, co wpływa na stabilność całego systemu. Dlatego istotne jest, aby przestrzegać dobrych praktyk w zakresie instalacji i lokalizacji naczynia wzbiorczego, aby zapewnić jego prawidłowe funkcjonowanie oraz bezpieczeństwo użytkowania.

Pytanie 8

Jaką metodą wykonuje się połączenia rozłączne przewodów miedzianych?

A. Zgrzewania.

B. Zaciskania przez skręcanie

C. Lutowania na twardo.

D. Lutowania na miękko.

Zaciskanie przez skręcanie jest jedną z najskuteczniejszych metod łączenia przewodów miedzianych, która zapewnia trwałe i stabilne połączenia. W tej metodzie dwa przewody są skręcane ze sobą, co powoduje ich mechaniczną interakcję i tworzy połączenie o niskiej rezystancji. Jest to szczególnie istotne w instalacjach elektrycznych, gdzie minimalizacja oporu i ciepła jest kluczowa dla bezpieczeństwa i efektywności. W praktyce, zastosowanie zaciskania przez skręcanie jest powszechne w instalacjach domowych i przemysłowych, gdzie przewody są łączone w rozdzielnicach, złączach kablowych czy też w systemach oświetleniowych. Metoda ta jest zgodna z normami IEC i innych standardów branżowych, co potwierdza jej niezawodność i bezpieczeństwo. Dodatkowo, przy zachowaniu odpowiednich technik skręcania, można uzyskać wysoką jakość połączenia, co przekłada się na długotrwałe użytkowanie bez ryzyka awarii.

Pytanie 9

Elementem instalacji wentylacyjnej przedstawionym na ilustracji jest

A. anemostat.

B. filtr.

C. czerpnia.

D. przepustnica.

Anemostat jest kluczowym elementem instalacji wentylacyjnej, który odgrywa istotną rolę w rozprowadzaniu powietrza w pomieszczeniach. Jego konstrukcja, z regulowanymi listwami, umożliwia precyzyjne kierowanie strumieniem powietrza oraz dostosowywanie jego przepływu w zależności od potrzeb użytkowników. Dobrze zaprojektowane anemostaty przyczyniają się do komfortu termicznego w pomieszczeniach, co jest niezbędne w kontekście regulacji klimatu wewnętrznego. W praktyce, anemostaty są powszechnie stosowane w biurach, halach przemysłowych oraz obiektach użyteczności publicznej, gdzie zarządzanie jakością powietrza jest kluczowe. Zgodnie z normami branżowymi, takimi jak PN-EN 13779, odpowiednia wentylacja z użyciem anemostatów pozwala na zapewnienie optymalnych warunków powietrza, co wpływa na zdrowie i samopoczucie użytkowników. Warto również zaznaczyć, że anemostaty mogą być wyposażone w filtry, co dodatkowo zwiększa ich funkcjonalność, eliminując zanieczyszczenia z powietrza, co jest szczególnie istotne w dzisiejszych czasach. Właściwe rozmieszczenie anemostatów oraz ich regulacja są kluczowe dla efektywności całego systemu wentylacyjnego.

Pytanie 10

Podczas przeprowadzania dezynfekcji odcinka infrastruktury wodociągowej roztwór podchlorynu sodu powinien znajdować się w rurociągu przez co najmniej

A. 17 godzin

B. 5 godzin

C. 9 godzin

D. 24 godziny

Dezynfekcja sieci wodociągowej jest kluczowym procesem zapewniającym bezpieczeństwo dostarczanej wody. Zgodnie z wytycznymi Światowej Organizacji Zdrowia oraz krajowymi normami, roztwór podchlorynu sodu powinien być pozostawiony w rurociągu na co najmniej 24 godziny, aby skutecznie zabić bakterie, wirusy oraz inne patogeny. Ten czas kontaktu umożliwia osiągnięcie odpowiedniego poziomu stężenia chloru, co jest niezbędne do skutecznej dezynfekcji. Przykładowo, w przypadku systemów zaopatrzenia w wodę, które są narażone na zanieczyszczenia biologiczne, minimalny czas kontaktu z dezynfektantem pozwala na redukcję liczby mikroorganizmów do akceptowalnego poziomu, co ma kluczowe znaczenie dla zdrowia publicznego. Dodatkowo, wydłużenie czasu kontaktu może być korzystne w przypadku bardziej opornych patogenów, takich jak wirusy czy niektóre szczepy bakterii. W praktyce, przestrzeganie tego minimum czasowego jest częścią standardów branżowych i zalecanych praktyk, które mają na celu zapewnienie jakości wody pitnej."

Pytanie 11

Jakie urządzenie zabezpiecza kocioł dwufunkcyjny przed uruchomieniem w sytuacji braku wody?

A. flusostat

B. wodowskaz

C. areometr

D. hydrometr

Wybór hydrometru, areometru lub wodowskazu jako elementów zabezpieczających kocioł przed włączeniem w przypadku braku dopływu wody jest błędny, ponieważ te urządzenia nie spełniają funkcji zabezpieczających. Hydrometr jest przyrządem służącym do pomiaru przepływu wody, co nie ma bezpośredniego wpływu na bezpieczeństwo kotła. Jego działanie polega na monitorowaniu ilości wody przepływającej przez system, a nie na kontrolowaniu jej poziomu czy obecności. Areometr, z kolei, jest narzędziem służącym do pomiaru gęstości cieczy, co również nie ma zastosowania w kontekście bezpieczeństwa kotłów grzewczych. Jego głównym użyciem jest analiza cieczy w laboratoriach, a nie monitorowanie poziomu wody w systemach grzewczych. Wodowskaz, chociaż może wskazywać poziom wody, nie jest urządzeniem automatycznym i nie posiada funkcji odcinania zasilania w przypadku braku wody. Tego rodzaju podejście do zabezpieczeń ma swoje ograniczenia i może prowadzić do niebezpiecznych sytuacji, gdyż brak automatyzacji zwiększa ryzyko błędów ludzkich. Właściwe podejście inżynieryjne powinno zawsze opierać się na zastosowaniu elementów takich jak flusostat, które są dedykowane do zabezpieczania systemów grzewczych, co jest zgodne z najlepszymi praktykami w branży HVAC.

Pytanie 12

Jakie elementy wykorzystuje się do załamań przewodów w sieciach ciepłowniczych?

A. łuków

B. muf

C. odsadzek

D. wydłużek

Odsadki, mufy oraz wydłużki, choć są istotnymi elementami w budowie i konserwacji sieci ciepłowniczych, nie pełnią funkcji załamań przewodów. Odsadki stosuje się głównie do rozgałęziania rurociągu na kilka kierunków, co nie ma zastosowania w przypadku potrzeby zmiany kierunku załamania. Mufa, z kolei, służy do łączenia dwóch odcinków rur, co również nie spełnia funkcji elastycznego dostosowania się do zmieniającej się geometrii rurociągu. Wydłużki natomiast są elementami stosowanymi do zwiększenia długości rurociągu, co nie jest związane z jego załamaniami. Właściwe zrozumienie tych elementów jest kluczowe, aby uniknąć błędnych wniosków dotyczących ich funkcji. Biorąc pod uwagę normy dotyczące budowy sieci ciepłowniczych, istotne jest, aby inżynierowie stosowali odpowiednie komponenty w zgodzie z ich przeznaczeniem, co z kolei wpływa na efektywność oraz bezpieczeństwo całego systemu. Nieprawidłowe podejście do doboru elementów może prowadzić do problemów operacyjnych, takich jak nieszczelności czy nadmierne straty ciepła, co podkreśla znaczenie znajomości właściwych procedur i najlepszych praktyk inżynieryjnych.

Pytanie 13

Jaką metodę oczyszczania rur w sieci wodociągowej powinno się stosować do eliminacji osadów zwartych oraz przylegających do ścianek rur?

A. Mechaniczne czyszczenie przewodów wodociągowych

B. Płukanie za pomocą mieszaniny wody wodociągowej i powietrza

C. Czyszczenie rur przy użyciu kwasu azotowego

D. Płukanie wodą z sieci wodociągowej

Wybór złej metody do usunięcia osadów z rur może naprawdę narobić kłopotów, zarówno technicznych, jak i finansowych. Płukanie wodą z powietrzem, chociaż czasem działa na mniejsze zanieczyszczenia, to na twarde osady to już nie wystarczy. To ciśnienie, które tam działa, może być za małe, przez co rury nie będą dobrze oczyszczone. Natomiast czyszczenie kwasem azotowym, mimo że ma swoje zastosowanie, wiąże się z ryzykiem dla zdrowia i dla środowiska. Kwas potrafi zniszczyć materiał rur, co może skończyć się drobnymi kłopotami, jak uszkodzenia i w efekcie wymiana rur, a to zawsze kosztuje. I pamiętajmy, że płukanie wodą wodociągową też nie zawsze się sprawdzi, bo może nie dać rady z twardymi osadami i to może prowadzić do większych problemów z jakością wody. Kluczowe jest, aby wiedzieć, że różne zanieczyszczenia wymagają różnych metod oczyszczania, żeby dobrze utrzymać naszą sieć wodociągową.

Pytanie 14

Przed rozpoczęciem prac remontowych na węzłach ciepłowniczych, konieczne jest zabezpieczenie przed niekontrolowanym i przypadkowym otwarciem

A. hydroelewator

B. zawory odcinające sieć i instalacje

C. pompy mieszające

D. filtr siatkowy

Zawory odcinające sieć i instalacje są kluczowymi elementami systemu ciepłowniczego, które służą do regulacji i odcinania przepływu medium grzewczego w przypadku prowadzenia prac remontowych. Ich zabezpieczenie przed przypadkowym otwarciem jest istotne, aby uniknąć niekontrolowanych wycieków, które mogą prowadzić do poważnych awarii, a nawet zagrożeń dla zdrowia i życia osób znajdujących się w pobliżu. Przykładem zastosowania zaworów odcinających jest ich użycie przed przystąpieniem do serwisowania kotłów lub wymienników ciepła, gdzie ich zamknięcie zapobiega dostawaniu się gorącej wody do obszaru roboczego. W branży ciepłowniczej zaleca się, aby przed rozpoczęciem jakichkolwiek prac konserwacyjnych dokonywać wizualnej inspekcji zaworów oraz stosować blokady mechaniczne, które dodatkowo uniemożliwią ich przypadkowe otwarcie. Warto również pamiętać o standardach bezpieczeństwa, takich jak PN-EN 12953, które nakładają wymogi dotyczące oznaczania i zabezpieczania instalacji ciepłowniczych, co jest kluczowe dla zapewnienia bezpieczeństwa operacji.

Pytanie 15

Który z elementów węzła ciepłowniczego przedstawiono na rysunku?

A. Hydroelewator

B. Przepływowy wymiennik ciepła.

C. Odmulacz.

D. Wymiennik ciepła.

Odmulacz jest urządzeniem kluczowym w systemach ciepłowniczych, którego głównym zadaniem jest usuwanie zanieczyszczeń z medium, co znacząco przyczynia się do efektywności operacyjnej instalacji. Dzięki swojej budowie, odmulacz pozwala na osadzanie się cząstek stałych, takich jak piasek czy rdzewne resztki, na dnie zbiornika. Regularne korzystanie z odmulacza pozwala na utrzymanie odpowiedniej jakości medium, co jest kluczowe dla długoterminowej wydajności urządzeń grzewczych. W praktyce, dobór odpowiedniego odmulacza powinien być uzależniony od specyfiki instalacji oraz rodzaju medium. Zgodnie z normami branżowymi, odmulacze powinny być regularnie konserwowane, aby zapobiec ich zatykania oraz zapewnić optymalny przepływ. W instalacjach ciepłowniczych stosuje się różnorodne odmulacze, w tym typowe urządzenia grawitacyjne, które są kosztowo efektywne oraz proste w eksploatacji.

Pytanie 16

Perlator, umieszczony na wylewce baterii czerpalnej, pełni funkcję

A. filtracji zanieczyszczeń obecnych w wodzie wodociągowej

B. kontroli temperatury wody wypływającej z systemu wodociągowego

C. ochrony instalacji wodociągowej przed zwrotnym przepływem, tzw. cofką

D. redukcji zużycia wody przez baterię poprzez wciąganie powietrza

Wiele osób błędnie sądzi, że perlator jest urządzeniem stosowanym do zatrzymywania zanieczyszczeń w wodzie. Jednak jego główną funkcją nie jest filtracja, lecz napowietrzanie strumienia wody. Zatrzymywanie zanieczyszczeń wymagałoby zastosowania specjalnych filtrów, które są używane w innych elementach systemu hydraulicznego, takich jak filtry wstępne. W przypadku regulacji temperatury wody, perlator również nie pełni takiej roli; temperatura jest kontrolowana przez termostatyczne baterie lub zawory mieszające, które dostosowują proporcje ciepłej i zimnej wody. Podejście polegające na myśleniu, że perlator może zabezpieczyć instalację przed przepływem zwrotnym, również jest mylne. Tego rodzaju zabezpieczenia są realizowane przez specjalne urządzenia zwane zaworami zwrotnymi, które zapobiegają cofkowi wody, a nie przez perlator. Stąd, mylnie przypisując funkcje perlatora, możemy prowadzić do nieefektywnego użytkowania systemu wodociągowego oraz niewłaściwego doboru urządzeń, co w dalszej perspektywie może skutkować wyższymi kosztami eksploatacji oraz problemami technicznymi.

Pytanie 17

Rury w instalacji cieplnej po stronie wody z sieci należy zabezpieczyć powłoką ochronną przed korozją?

A. dwukrotnie

B. trzykrotnie

C. czterokrotnie

D. jednokrotnie

Niepoprawne odpowiedzi, które sugerują pokrycie rurociągów jednorazowo, trzykrotnie lub czterokrotnie, opierają się na niepełnym zrozumieniu zasad ochrony antykorozyjnej oraz specyfiki rurociągów w systemach węzłów cieplnych. Stosowanie powłok jednorazowo jest niewystarczające, gdyż taka aplikacja nie zapewnia odpowiedniej ochrony przed korozją, która jest procesem dynamicznym i wieloaspektowym. W przypadku wystawienia na działanie czynników atmosferycznych, chemicznych oraz zmienności temperatur, rurociągi są szczególnie narażone na degradację. Wybór trzech lub czterech warstw powłok również może być nieuzasadniony, gdyż nadmierne nakładanie warstw może prowadzić do problemów z adhezją, pękaniem czy łuszczeniem się powłok. W praktyce, kluczowe jest odpowiednie przygotowanie powierzchni oraz zastosowanie systemu powłokowego zgodnie z wytycznymi producenta i normami branżowymi. Powłoki antykorozyjne powinny być dostosowane do warunków pracy i rodzaju materiału, z którego wykonane są rurociągi, co wymaga dokładnych analiz i przemyślanych rozwiązań. Właściwe podejście do ochrony antykorozyjnej opiera się na solidnych podstawach teoretycznych oraz praktycznych, które powinny być brane pod uwagę w projektowaniu i eksploatacji systemów ciepłowniczych.

Pytanie 18

Jaki jest minimalny czas na przeprowadzenie próby szczelności instalacji wodociągowej wykonanej z rur miedzianych?

A. 15 minut

B. 30 minut

C. 20 minut

D. 5 minut

Minimalny czas próby szczelności instalacji wodociągowej z rur miedzianych wynoszący 30 minut jest zgodny z obowiązującymi normami oraz zaleceniami branżowymi. Taki czas jest istotny, aby dokładnie ocenić szczelność systemu, co jest kluczowe dla zapobiegania wyciekom i związanym z nimi uszkodzeniom konstrukcji budynku. Przykładem zastosowania tej praktyki jest kontrola szczelności instalacji przed wykonaniem tynków czy innego wykończenia, co może prowadzić do oszczędności w przyszłości oraz zapewnienia bezpieczeństwa użytkowników. Dłuższy czas próby pozwala na wykrycie ewentualnych usterek, które mogłyby pozostać niewykryte przy krótszych próbach. W praktyce stosuje się również odpowiednie preparaty do uszczelniania, które po zakończeniu próby mogą być użyte do trwałego zablokowania wykrytych nieszczelności, co zwiększa efektywność instalacji wodociągowej i jej żywotność.

Pytanie 19

W jakiej metodzie łączy się kable centralnego odkurzacza z rurami PVC?

A. Klejenia

B. Zgrzewania

C. Zaprasowywania

D. Gwintowania

Klejenie jest odpowiednią metodą łączenia przewodów centralnego odkurzacza z rur PVC, gdyż tworzy bardzo mocne i szczelne połączenia, które są niezbędne w systemach odkurzania. Proces klejenia polega na nałożeniu specjalnego kleju na powierzchnie łączonych rur, co powoduje chemiczną reakcję, która pozwala na ich trwałe zespalenie. Standardowe kleje do PVC mają dobrą odporność na działanie wysokich temperatur i chemikaliów, co jest istotne w przypadku urządzeń, które mogą generować ciepło podczas pracy. W praktyce, stosując klejenie, ważne jest, aby przed nałożeniem kleju rury były czyste i suche, co zapewni lepszą jakość połączenia. Zgodnie z normami branżowymi, np. PN-EN 13293, należy pamiętać o odpowiednich technikach aplikacji kleju, aby zapewnić optymalne właściwości mechaniczne i szczelność systemu. Dodatkowo, podczas instalacji centralnego odkurzacza, zastosowanie klejenia eliminuje ryzyko luźnych połączeń, co mogłoby prowadzić do strat ssania oraz hałasu.

Pytanie 20

W trakcie instalacji systemu kanalizacyjnego z rur PVC, po obcięciu rur, należy najpierw

A. sfazować zewnątrz i ogratować wewnątrz.

B. nałożyć płyn poślizgowy.

C. przeprowadzić kalibrację.

D. wykonać kielichowanie.

Odpowiedź "sfazować zewnątrz i ogratować wewnątrz" jest na pewno dobra, bo sfazowanie krawędzi rur PVC to kluczowa sprawa. Dzięki temu nasze elementy kanalizacyjne mniej się psują. W końcu, jak usuniemy ostre krawędzie, to nie ma ryzyka, że uszczelki się uszkodzą, a wprowadzenie rury do złączek będzie znacznie łatwiejsze. Ogratanie wewnętrznych krawędzi też ma sens, bo usuwa zadzior i zmniejsza szansę na jakieś zatory. Przykładowo, jak instalujesz rury w systemie odpływowym, precyzyjne połączenia są konieczne, żeby wszystko działało jak należy. Fajnie wiedzieć, że są standardy branżowe, takie jak normy PN-EN, które zalecają to sfazowanie, by poprawić jakość połączeń. Dobrze przygotowane krawędzie to dłuższa żywotność rur i mniejsze ryzyko awarii w kanalizacji.

Pytanie 21

Przed rozpoczęciem pracy instalacji wentylacyjnej w sezonie zimowym, co należy zrobić w pierwszej kolejności?

A. uruchomić wentylator

B. włączyć nagrzewnicę powietrza

C. zweryfikować wskazania termometru

D. skorygować ustawienia łopatek nawiewników

Sprawdzanie wskazania termometru przed uruchomieniem wentylacji może być przydatne, jednak nie jest to kluczowy krok. Działania związane z pomiarem temperatury powinny być realizowane równolegle z innymi przygotowaniami do pracy systemu. Ustawienie łopatek nawiewników, choć istotne, nie powinno być priorytetem przed zapewnieniem odpowiedniej temperatury powietrza. Ustawienie to, oparte na kierunku i natężeniu nawiewu, powinno być dostosowane do warunków panujących w pomieszczeniu, ale nie ma sensu regulować go przed wstępnym nagrzaniem powietrza. Włączanie wentylatora przed rozgrzaniem powietrza również jest problematyczne, ponieważ może prowadzić do nieefektywnego rozprowadzania zimnego powietrza w pomieszczeniach, co obniża komfort użytkowników. Wentylacja powinna być dostosowana do temperatury dostarczanego powietrza, a uruchamianie wentylatora bez wcześniejszego nagrzania może skutkować nie tylko odczuciem chłodu, ale także może powodować niepotrzebne obciążenie systemu. Błędne rozumienie kolejności tych działań może prowadzić do nieefektywnego działania systemu oraz niezadowolenia użytkowników, dlatego kluczowe jest przestrzeganie procedur instalacyjnych oraz standardów branżowych, które nakładają obowiązek zapewnienia odpowiednich warunków pracy wentylacji.

Pytanie 22

Jaką kształtkę należy zastosować do połączenia preizolowanej rury ciepłowniczej z miedzianą rurą przewodową?

A. zgrzewaną z polipropylenu.

B. zaciskową z mosiądzu.

C. kołnierzową ze stali.

D. skręcaną z polietylenu.

Stalowe kołnierze są stosowane w połączeniach rur, ale ich zastosowanie do łączenia rur preizolowanych z rurami miedzianymi nie jest zalecane z kilku powodów. Po pierwsze, stal może być podatna na korozję, zwłaszcza w środowiskach, gdzie występuje wilgoć, co może prowadzić do osłabienia struktury połączenia. Ponadto, stalowe kołnierze wymagają szczegółowego montażu i użycia dodatkowych uszczelek, co może skomplikować proces instalacji. Z drugiej strony, polietylenowe skręcane kształtki, choć popularne w niektórych zastosowaniach, nie są odpowiednie do łączenia z miedzią, ponieważ polietylen nie wytrzymuje wysokich temperatur, co jest istotne w systemach ciepłowniczych. Z kolei polipropylenowe zgrzewane kształtki, choć oferują dobrą szczelność, również nie są idealne do łączenia z metalem, jakim jest miedź. Zastosowanie niewłaściwych materiałów może prowadzić do nieszczelności, a w konsekwencji do awarii systemu, co naraża na dodatkowe koszty i problemy w przyszłości. Warto pamiętać, że przy wyborze elementów do systemów ciepłowniczych należy kierować się nie tylko dostępnością materiałów, ale przede wszystkim ich właściwościami technicznymi oraz zgodnością z obowiązującymi normami, co zapewnia bezpieczeństwo i efektywność całego systemu.

Pytanie 23

Modernizację systemu ciepłowniczego przeprowadza zespół składający się z dwóch pracowników i jednego betoniarza. Powierzoną im pracę wykonał w czasie 8 godzin. Jeśli wynagrodzenie robotnika za 1 roboczogodzinę wynosi 10 zł, a betoniarza 15 zł, to całkowity koszt pracy zespołu wyniósł

A. 320 zł

B. 512 zł

C. 280 zł

D. 200 zł

W przypadku niepoprawnych odpowiedzi, często występuje błąd w obliczeniach całkowitych kosztów pracy brygady. Często osoby podejmujące takie próby obliczeń pomijają istotne elementy, takie jak liczba pracowników i ich stawki godzinowe. Na przykład, przy obliczaniu kosztów pracy tylko jednego rodzaju pracownika (np. robotników) lub nieodpowiednim zsumowaniu kosztów może prowadzić do znacznych różnic w oszacowaniach. Warto również zauważyć, że niektórzy mogą mylnie zakładać, że stawki godzinowe są stałe niezależnie od rodzaju pracy lub liczby pracowników, co jest błędne. Każdy rodzaj pracy ma swoją specyfikę i stawki mogą się różnić w zależności od kompetencji i odpowiedzialności. Oprócz tego, niektórzy mogą wprowadzać błędy przy sumowaniu, na przykład sumując stawki zamiast pomnożyć je przez liczbę godzin i liczbę pracowników. Wysokie koszty, takie jak 512 zł, mogą sugerować, że ktoś dodał ceny w sposób nieprawidłowy, nie uwzględniając całkowitego czasu pracy wszystkich członków brygady. Kluczowe jest zrozumienie, jak prawidłowo przeprowadzać kalkulacje w praktyce budowlanej, aby unikać takich nieporozumień i zapewnić dokładność w planowaniu budżetu.

Pytanie 24

Gdzie montuje się filtr siatkowy w systemie gazowym?

A. przed zaworem głównym

B. przed urządzeniem

C. na pionie

D. na poziomie

Filtr siatkowy w instalacji gazowej montuje się przed urządzeniem, aby zapewnić skuteczną ochronę urządzeń gazowych przed zanieczyszczeniami, które mogą występować w gazie. Filtry siatkowe mają na celu eliminację ciał stałych, takich jak pyły, rdza czy inne zanieczyszczenia, które mogą wpływać na efektywność pracy urządzenia oraz jego bezpieczeństwo. Umiejscowienie filtru przed urządzeniem jest zgodne z najlepszymi praktykami branżowymi, które wymagają, aby wszystkie zanieczyszczenia były usuwane przed dotarciem gazu do wrażliwych komponentów. W praktyce, jeśli filtr jest zainstalowany w niewłaściwej lokalizacji, może to prowadzić do awarii urządzenia, a nawet do groźnych sytuacji związanych z wyciekiem gazu. Przykładem zastosowania filtrów siatkowych jest ich instalacja w systemach grzewczych, gdzie ich obecność znacząco wydłuża żywotność kotłów gazowych i innych urządzeń grzewczych, co przekłada się na oszczędności finansowe oraz zwiększone bezpieczeństwo użytkowników.

Pytanie 25

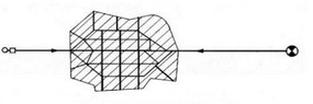

Który układ sieci wodociągowej przedstawiono na rysunku?

A. Zamknięty.

B. Promienisty.

C. Rozgałęziony.

D. Mieszany.

Odpowiedź "Zamknięty" jest poprawna, ponieważ układ sieci wodociągowej przedstawiony na rysunku tworzy zamkniętą pętlę, co pozwala na efektywną cyrkulację wody. W systemach zamkniętych, woda krąży w obiegu, co eliminuje problem stagnacji oraz zapewnia równomierne ciśnienie w całym układzie. Taki układ jest szczególnie istotny w systemach, gdzie wymagana jest stała dostępność wody, jak na przykład w dużych obiektach przemysłowych lub miejskich. W przypadku awarii jednego z odcinków sieci, woda nadal może być dostarczana z innych kierunków, co zwiększa bezpieczeństwo i niezawodność systemu. Zastosowanie układów zamkniętych jest zgodne z najlepszymi praktykami w inżynierii wodociągowej, co potwierdzają normy ISO oraz regulacje dotyczące zarządzania wodami. Dlatego też, rozumienie budowy i funkcji układów zamkniętych jest kluczowe dla inżynierów pracujących w branży wodociągowej.

Pytanie 26

W jaki sposób określa się przewód instalacji gazowej, który rozprowadza gaz na różne piętra?

A. Odgałęzienie

B. Pion

C. Magistrala

D. Poziom

Odpowiedź "Pion" jest prawidłowa, ponieważ w instalacjach gazowych piony to przewody, które transportują gaz wzdłuż budynku, łącząc różne kondygnacje. Piony są kluczowym elementem systemu rozprowadzania gazu, umożliwiając dostarczanie gazu do poszczególnych pięter oraz lokali. W praktyce pion gazowy jest często wykonany z materiałów odpornych na korozję, takich jak stal czarna lub stal nierdzewna, co zapewnia bezpieczeństwo i trwałość instalacji. Istotne jest również, aby piony były odpowiednio uszczelnione i zainstalowane zgodnie z normami, takimi jak PN-EN 1775, które określają wymagania dotyczące projektowania i wykonania instalacji gazowych. Dobrą praktyką jest również regularne przeglądanie i konserwacja pionów, aby uniknąć nieszczelności, które mogą prowadzić do niebezpiecznych sytuacji. Przykładowo, w budynkach wielorodzinnych piony mogą być stosowane do zasilania kotłów gazowych lub pieców, co sprawia, że ich prawidłowa instalacja jest kluczowa dla komfortu i bezpieczeństwa mieszkańców.

Pytanie 27

Jakie jest zadanie przeglądu technicznego systemów kanalizacyjnych?

A. nadzorowanie wykonania prac konserwacyjnych i remontowych.

B. analiza zgodności realizacji instalacji z dokumentacją.

C. weryfikacja stanu technicznego systemu i dokumentacja wykrytych uszkodzeń.

D. ustalenie poziomu agresywności ścieków odprowadzanych.

Przegląd techniczny instalacji kanalizacyjnych ma kluczowe znaczenie dla zapewnienia ich prawidłowego funkcjonowania oraz bezpieczeństwa użytkowników i środowiska. Odpowiedź wskazująca na sprawdzenie stanu technicznego instalacji i opisanie stwierdzonych uszkodzeń jest prawidłowa, ponieważ regularne audyty techniczne pozwalają na wczesne wykrywanie problemów, co w konsekwencji może zapobiec poważnym awariom. Przykładem zastosowania tej praktyki jest okresowe inspekcjonowanie rur za pomocą kamer inspekcyjnych, co pozwala na dokładne określenie ich stanu. Dobre praktyki branżowe, takie jak te zawarte w normach PN-EN 12056 dotyczących systemów kanalizacyjnych, podkreślają znaczenie systematycznych przeglądów oraz dokumentacji stanu technicznego. Dzięki nim można skutecznie planować prace konserwacyjne i naprawcze, co przyczynia się do dłuższej żywotności instalacji oraz minimalizacji ryzyka związanego z ich eksploatacją.

Pytanie 28

W kotłowni z kotłem posiadającym otwartą komorę spalania, konieczne jest zapewnienie wentylacji?

A. grawitacyjna nawiewna

B. mechaniczna wywiewna podciśnieniowa

C. grawitacyjna nawiewno-wywiewna

D. mechaniczna nawiewno-wywiewna podciśnieniowa

Wentylacja grawitacyjna nawiewno-wywiewna jest kluczowym rozwiązaniem w kotłowni z otwartą komorą spalania, ponieważ zapewnia nie tylko dopływ powietrza, ale również jego odprowadzenie. W przypadku kotłów z otwartą komorą spalania, odpowiednia ilość powietrza jest niezbędna do procesu spalania, a jego brak może prowadzić do obniżenia sprawności kotła oraz zwiększonego ryzyka emisji szkodliwych substancji. Wentylacja nawiewno-wywiewna pozwala na efektywne zarządzanie przepływem powietrza, co wpływa na bezpieczeństwo użytkowania instalacji grzewczej. Praktycznym przykładem zastosowania tego rozwiązania jest instalacja wentylacyjna w budynkach mieszkalnych, gdzie kocioł gazowy lub olejowy wymaga ciągłego nawiewu świeżego powietrza. Zgodnie z normą PN-EN 13384, wydajność wentylacji powinna być dostosowana do mocy kotła, aby zapewnić optymalne warunki pracy oraz minimalizować ryzyko nieprawidłowego spalania. Odpowiednie zaprojektowanie i wykonanie wentylacji jest więc nie tylko wymogiem prawnym, ale również kluczowym elementem zapewniającym komfort i bezpieczeństwo użytkowników.

Pytanie 29

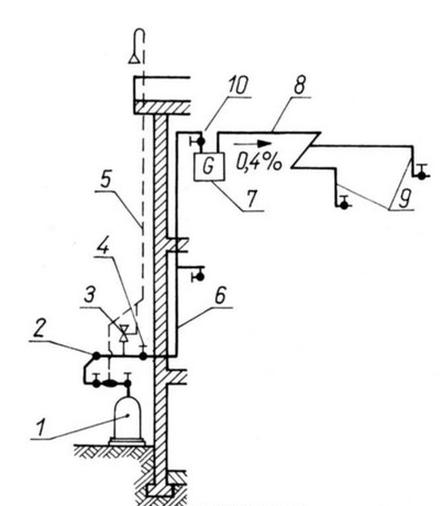

Na przedstawionym schemacie instalacji gazu płynnego cyfrą 3 oznaczono

A. zawór bezpieczeństwa.

B. zasuwę kołnierzową.

C. zawór odwadniający.

D. kurek główny.

Zawór bezpieczeństwa, oznaczony na schemacie cyfrą 3, odgrywa kluczową rolę w systemach instalacji gazu płynnego. Jego podstawowym zadaniem jest zapewnienie bezpieczeństwa przez automatyczne odprowadzanie nadmiaru ciśnienia w przypadku jego wzrostu, co może prowadzić do niebezpiecznych sytuacji, takich jak wybuch czy uszkodzenie instalacji. W praktyce, gdy ciśnienie w systemie osiąga niebezpieczny poziom, zawór otwiera się, umożliwiając ucieczkę gazu do atmosfery lub innego bezpiecznego miejsca, co zapobiega uszkodzeniom i zachowuje integralność instalacji. Zgodnie z normami branżowymi, zawory bezpieczeństwa muszą być regularnie kontrolowane i konserwowane, aby zapewnić ich niezawodność. Właściwe umiejscowienie zaworu bezpieczeństwa w instalacji jest zgodne z najlepszymi praktykami inżynieryjnymi, co dodatkowo podkreśla jego znaczenie w kontekście bezpieczeństwa użytkowania gazu płynnego. To ważne, aby osoby odpowiedzialne za eksploatację tych instalacji miały pełną świadomość działania tych elementów, co przyczynia się do skutecznego zapobiegania awariom.

Pytanie 30

Które źródło energii zostało opisane w ramce?

Produkowany jest z rozdrobnionych odpadów drzewnych takich jak trociny, wióry czy zrębki, które są sprasowywane pod wysokim ciśnieniem bez dodatku substancji klejących.

A. Brykiet.

B. Miał.

C. Koks.

D. Ekogroszek.

Wybór odpowiedzi innych niż brykiet wynika z pewnych nieporozumień dotyczących właściwości różnych źródeł energii. Koks, który jest produktem wytwarzanym z węgla, ma zupełnie inne właściwości niż brykiet. Koks jest używany przede wszystkim w przemyśle, zwłaszcza w piecach wysoko piekarskich, gdzie jego wysoka temperatura spalania jest kluczowa dla procesów metalurgicznych. Nie jest to materiał stworzony z odpadów drzewnych ani nie spełnia norm ekologicznych, które są tak istotne w dzisiejszym kontekście ochrony środowiska. Miał, podobnie jak koks, jest także produktem węglowym i charakteryzuje się niską wartością opałową w porównaniu do brykietu. Ekogroszek, który jest drobnym węglem, również nie ma takich właściwości ekologicznych jak brykiet, gdyż jego spalanie wiąże się z wyższymi emisjami szkodliwych substancji. Wybierając źródło energii, ważne jest, aby zwracać uwagę nie tylko na cenę, ale również na wpływ na środowisko oraz efektywność energetyczną. Wiele osób popełnia błąd, uważając, że wszystkie paliwa stałe są równoważne, podczas gdy różnice w składzie chemicznym i procesie spalania mają ogromne znaczenie dla efektywności energetycznej oraz wpływu na zdrowie i środowisko. W obliczu globalnych wyzwań ekologicznych, wybór odpowiedniego źródła energii staje się kluczowym krokiem w kierunku zrównoważonego rozwoju.

Pytanie 31

Przedstawiona na rysunku złączka jest stosowana do połączenia przewodów przyłącza gazowego wykonanych z

A. żeliwa.

B. miedzi.

C. PE.

D. PP.

Złączka przedstawiona na zdjęciu jest typową złączką stosowaną do połączeń przewodów gazowych wykonanych z polietylenu (PE). Polietylen jest materiałem preferowanym w instalacjach gazowych ze względu na swoje właściwości, takie jak odporność na korozję, elastyczność oraz niską wagę. Złącza PE są szeroko stosowane w różnych aplikacjach, w tym w systemach dystrybucji gazu ziemnego oraz instalacjach domowych. Dzięki swojej elastyczności, polietylen umożliwia łatwe dostosowanie instalacji do zmieniających się warunków terenowych, co jest niezwykle istotne w praktyce inżynieryjnej. Dodatkowo, materiały PE są zgodne z normami bezpieczeństwa, co przekłada się na wysoką szczelność połączeń. Stosowanie złączek do przewodów PE zapewnia długowieczność instalacji, a także obniża ryzyko wycieków gazu, co jest kluczowe dla bezpieczeństwa użytkowników. Warto pamiętać, że w przypadku instalacji gazowych, należy stosować się do obowiązujących norm i standardów, takich jak PN-EN 1555, które regulują wymagania dotyczące systemów gazowych wykonanych z polietylenu.

Pytanie 32

Jaka jest minimalna odległość kuchenki gazowej od okna, mierzona w poziomie od jej boku?

A. 1,0 m

B. 3,0 m

C. 2,5 m

D. 0,5 m

Odpowiedź 0,5 m jest prawidłowa, ponieważ zgodnie z obowiązującymi przepisami budowlanymi oraz normami bezpieczeństwa, minimalna odległość kuchenki gazowej od okna wynosi 0,5 m. Utrzymanie tej odległości jest istotne z perspektywy bezpieczeństwa, aby zminimalizować ryzyko pożaru oraz zapewnić odpowiednią wentylację. Gazy spalinowe, które mogą wydostawać się z kuchenki, powinny mieć swobodny dostęp do otwartego powietrza. Zbyt mała odległość może prowadzić do kumulacji spalin w pomieszczeniu, co może być niebezpieczne. Z praktycznego punktu widzenia, zachowanie odpowiednich odległości także ułatwia korzystanie z kuchenki oraz zapewnia komfort w kuchni. Na przykład, podczas gotowania, para oraz inne substancje mogą unikać skraplania się na oknach, co jest istotne z punktu widzenia konserwacji i estetyki. Dlatego stosowanie się do tych standardów nie tylko chroni przed zagrożeniami, ale także podnosi jakość użytkowania przestrzeni kuchennej.

Pytanie 33

Jaką funkcję pełni odsadzka montowana w pionie kanalizacyjnym?

A. Chroni budynek przed zalaniem przez cofające się ścieki

B. Spowalnia prędkość przepływu ścieków

C. Zapewnia wentylację i napowietrzenie instalacji

D. Pozwala na dostęp do wnętrza przewodów

Odpowiedzi takie jak zabezpieczenie budynku przed zalaniem, ułatwienie dostępu do wnętrza przewodów czy wentylacja instalacji, zawierają nieporozumienia dotyczące funkcji odsadzki. Zabezpieczenie przed zalaniem jest zadaniem, które realizują inne elementy systemu kanalizacyjnego, takie jak tzw. syfon, który zapobiega cofaniu się ścieków. Odsadzka nie jest elementem decydującym o zabezpieczeniu budynku, ale raczej o odpowiednim kierowaniu i regulacji przepływu. Umożliwienie dostępu do wnętrza przewodów z kolei nie dotyczy bezpośrednich funkcji odsadzki; dostępność do przewodów zapewniają inne elementy, takie jak rewizje czy włazy. Z kolei wentylacja instalacji, choć istotna, jest realizowana przez rury wentylacyjne, a nie przez odsadzki. Te powszechne nieporozumienia mogą prowadzić do błędnych wniosków w projektowaniu oraz eksploatacji systemów kanalizacyjnych, co w konsekwencji może prowadzić do poważnych problemów, takich jak zatory czy nieprawidłowe działanie całego systemu. Dlatego ważne jest zrozumienie, że funkcje związane z wentylacją, zabezpieczeniem i dostępem do przewodów są realizowane przez inne komponenty systemu, a nie przez odsadzki.

Pytanie 34

Jaką minimalną odległość od płyty kuchennej należy zachować przy montażu okapu wentylacyjnego nad kuchnią gazową?

A. 500 mm

B. 450 mm

C. 650 mm

D. 400 mm

Wybierając inne wartości odległości, można wpaść w pułapki myślowe, które prowadzą do nieprawidłowego montażu okapów wentylacyjnych. Na przykład, odległość 450 mm, choć może wydawać się wystarczająca, jest poniżej minimum zalecanego w przypadku większości nowoczesnych płyty gazowych, co może skutkować nieodpowiednią wydajnością okapu. Przy tak niskiej wysokości okap może nie być w stanie efektywnie wciągnąć oparów oraz dymu, co prowadzi do ich rozprzestrzenienia się w kuchni i pogorszenia jakości powietrza. Montując okap w odległości 400 mm, ryzykujemy jeszcze większy problem, ponieważ taka wysokość jest zbyt bliska płyty grzewczej, co może stanowić zagrożenie pożarowe. Znacznie obniża to także komfort gotowania, gdyż użytkownik może być narażony na intensywne zapachy i parę. W przypadku wyboru odległości 500 mm również nie uzyskujemy wymaganej wydajności, ponieważ nadal jest to poniżej zalecanych standardów. Warto zatem pamiętać, że normy dotyczące montażu sprzętu AGD, w tym odległości montażu okapów, są opracowane z myślą o bezpieczeństwie oraz efektywności pracy urządzeń, a ich zignorowanie może prowadzić do poważnych konsekwencji.

Pytanie 35

Montaż podzielników kosztów ogrzewania powinien odbywać się

A. w dolnej części grzejnika

B. na gałązce zasilającej grzejnika

C. na gałązce powrotnej grzejnika

D. w górnej części grzejnika

Podzielniki kosztów ogrzewania są zaprojektowane w taki sposób, aby mierzyć ilość ciepła dostarczanego do pomieszczenia przez grzejnik. Montowanie ich w górnej części grzejnika jest kluczowe, ponieważ ciepłe powietrze unosi się ku górze, a tym samym skuteczność pomiaru ciepła jest największa w tym miejscu. Zgodnie z normami, podzielniki ciepła powinny być montowane na wysokości, która umożliwia rzeczywiste odzwierciedlenie zużycia energii cieplnej. Praktyczne zastosowanie podzielników w górnej części grzejnika pozwala na precyzyjniejsze obliczenia związane z kosztami ogrzewania, co jest istotne w kontekście podziału kosztów w budynkach wielorodzinnych. Dzięki temu mieszkańcy mogą być sprawiedliwie obciążani za rzeczywiste zużycie ciepła. Dodatkowo, prawidłowa instalacja podzielników ciepła w górnej części grzejnika jest zgodna z najlepszymi praktykami branżowymi, co zapewnia ich długotrwałe i efektywne działanie.

Pytanie 36

Aby wykonać odsadzki w systemie wentylacyjnym, należy użyć

A. 2 prostych odcinków

B. 2 półłuków

C. 1 półłuku oraz 1 prostego odcinka

D. 1 łuku oraz 1 prostego odcinka

Wybór odpowiedzi zawierających prostki, łuki lub półłuki w innych kombinacjach jest błędny z kilku istotnych powodów. Prostki same w sobie nie są w stanie skutecznie zmieniać kierunku przepływu powietrza, co jest kluczową funkcją odsadzki. Zastosowanie prostek w przypadku, gdy wymagany jest kąt 90 stopni, prowadziłoby do znacznego zwiększenia oporów powietrza oraz generowania hałasu, co jest niepożądane w instalacjach wentylacyjnych. Z kolei łączenie łuków i prostek, takie jak '1 łuk i 1 prostka', również nie jest zalecane, ponieważ łuk wprowadza nagły skok w kierunku przepływu, co może prowadzić do turbulencji i nieefektywności systemu. Półłuki są projektowane w taki sposób, aby minimalizować opory i hałas, co czyni je najlepszym wyborem dla odsadzek. W instalacjach wentylacyjnych kluczowe jest przestrzeganie norm, które określają optymalne rozwiązania. Niezastosowanie się do tych zasad może prowadzić do niedrożności, zmniejszonej wydajności wentylacji oraz zwiększonego zużycia energii, co w dłuższej perspektywie generuje wyższe koszty eksploatacyjne. W rezultacie, wybór odpowiednich komponentów w instalacji wentylacyjnej jest kluczowy dla jej efektywności oraz długowieczności.

Pytanie 37

Jakie ciśnienie próbne powinno być zastosowane podczas wykonywania głównej próby szczelności instalacji gazowej w pomieszczeniach mieszkalnych?

A. 150 kPa

B. 100 kPa

C. 20 kPa

D. 50 kPa

Wartości ciśnienia próbnego, które są poniżej lub powyżej 100 kPa, mogą prowadzić do błędnych wniosków na temat szczelności instalacji gazowej. Wybór 20 kPa lub 50 kPa jako ciśnienia próbnego jest niewłaściwy, ponieważ tak niskie wartości nie są wystarczające do skutecznej detekcji nieszczelności. W praktyce, ciśnienie próbne na tym poziomie może nie ujawnić mniejszych, lecz potencjalnie niebezpiecznych przecieków, które mogłyby wystąpić w instalacji. Z kolei wartości takie jak 150 kPa mogą stanowić zagrożenie dla systemu, ponieważ mogą przekroczyć maksymalne dopuszczalne ciśnienia dla niektórych elementów instalacji, prowadząc do uszkodzeń lub awarii. Ponadto, nadmierne ciśnienie próbne może zafałszować wyniki próby, dając fałszywe poczucie bezpieczeństwa. Przy przeprowadzaniu prób szczelności istotne jest stosowanie się do określonych standardów oraz wytycznych, które precyzyjnie definiują, jakie wartości ciśnienia powinny być stosowane, aby zapewnić rzetelność i bezpieczeństwo przeprowadzanych testów. Dlatego znajomość i stosowanie właściwych wartości ciśnienia próbnego jest kluczowe w pracy każdego specjalisty zajmującego się instalacjami gazowymi.

Pytanie 38

Na podstawie schematu sieci gazowej określ średnicę przyłącza do budynku E.

A. 25 mm

B. 15 mm

C. 32 mm

D. 10 mm

Średnica 25 mm jest odpowiednia dla przyłącza gazowego do budynku mieszkalnego, co jest zgodne z zaleceniami i standardami branżowymi, które określają, że przyłącza gazowe do budynków jednorodzinnych oraz małych obiektów powinny wykorzystywać rury o średnicy od 20 mm do 32 mm w zależności od zapotrzebowania na gaz. W przypadku budynków E, gdzie nie podano konkretnego zapotrzebowania, średnica 25 mm jest najczęściej stosowanym rozwiązaniem, które zapewnia odpowiednią ilość gazu do efektywnego działania urządzeń grzewczych i kuchenek gazowych. Warto również zauważyć, że przyłącza o mniejszych średnicach, takie jak 15 mm czy 10 mm, mogą nie zapewnić wystarczającego przepływu gazu, co mogłoby prowadzić do niskiej wydajności ogrzewania czy gotowania. Zastosowanie średnicy 25 mm jest więc praktycznym wyborem, który odpowiada zarówno przepisom prawa budowlanego, jak i wymaganiom bezpieczeństwa oraz wydajności energetycznej.

Pytanie 39

Jak określa się system wodociągowy, w którym woda przepływa w jednym kierunku od magistrali do systemu rozdzielczego, a potem do instalacji w domach?

A. Obwodowa

B. Pierścieniowa

C. Rozgałęźna

D. Promienista

Odpowiedzi 'Pierścieniowa', 'Obwodowa' oraz 'Promienista' nie oddają właściwej charakterystyki sieci wodociągowej z jednokierunkowym przepływem wody. Sieć pierścieniowa, choć może być użyteczna w niektórych kontekstach, charakteryzuje się tym, że woda krąży w okrągłym układzie, co pozwala na redundancję i zwiększa bezpieczeństwo dostaw, ale nie jest odpowiednia dla jednokierunkowego przepływu. Sieci obwodowe również bazują na zamkniętych obiegach i są stosowane w bardziej złożonych systemach, gdzie dużą rolę odgrywa elastyczność w dostarczaniu wody, co również nie znajduje zastosowania w kontekście pytania. Z kolei sieć promienista, w której woda rozchodzi się w różnych kierunkach z jednego punktu, nie jest odpowiednia do opisanego systemu, ponieważ nie zapewnia jednokierunkowego przepływu. Typowe błędy myślowe to mylenie różnych typów układów sieci wodociągowych i ich funkcji. Przy projektowaniu sieci wodociągowej ważne jest, aby zrozumieć, że różne układy mają swoje specyficzne zastosowania i są dostosowane do różnych potrzeb oraz warunków lokalnych, co wpływa na ich efektywność i niezawodność.

Pytanie 40

Czym można oczyszczać czynnik grzewczy w sieci ciepłowniczej z dużych zanieczyszczeń?

A. odmulacz magnetyczny

B. wymiennik ciepła

C. zawór magnetyczny

D. kompensator dławikowy

Zawór magnetyczny jest elementem stosowanym do regulacji przepływu mediów w instalacjach, ale nie ma zastosowania w usuwaniu zanieczyszczeń z czynnika grzewczego. Używa się go głównie do kontrolowania, kiedy dany obwód jest otwarty lub zamknięty, co czyni go narzędziem do zarządzania przepływem, a nie oczyszczania. Kompensator dławikowy natomiast służy do kompensacji ruchów odkształceniowych instalacji, co jest istotne w kontekście ochrony przed naprężeniami mechanicznymi, ale nie wpływa na jakość czynnika grzewczego. Wymiennik ciepła jest kluczowym elementem w procesie wymiany ciepła między dwoma płynami, ale również nie ma on funkcji oczyszczania. Głównym błędem myślowym w takich analizach jest mylenie funkcji poszczególnych urządzeń oraz niepoznawanie ich specyficznych ról w systemie. Właściwe zrozumienie, które urządzenie służy do konkretnego celu, jest kluczowe dla efektywnego zarządzania systemem grzewczym oraz optymalizacji jego wydajności. Aby uniknąć tych nieporozumień, warto zapoznać się z dokumentacją techniczną i standardami branżowymi, które pomagają ustrukturyzować wiedzę na temat zastosowania każdego z elementów instalacji."]
