Szczegółowe wyniki:

Pytanie 1

Jaką sprężarkę klasyfikuje się jako sprężarkę wyporową?

A. Sprężarkę promieniową

B. Sprężarkę osiową

C. Sprężarkę śrubową

D. Turbosprężarkę

Sprężarki promieniowe, osiowe i turbosprężarki to przykłady sprężarek dynamicznych, które działają na zupełnie innych zasadach niż sprężarki wyporowe. Sprężarki promieniowe wprowadzają powietrze w kierunku promieniowym, a energia kinetyczna jest przekazywana na sprężany gaz, co prowadzi do wzrostu ciśnienia. Natomiast sprężarki osiowe wykorzystują wirnik, który poprzez obrót generuje siłę odśrodkową, sprężając gaz wzdłuż osi wirnika. Turbosprężarki z kolei, będące specyficznym rodzajem sprężarek, są często używane w silnikach spalinowych do zwiększenia mocy, jednak ich zasada działania opiera się głównie na odzyskiwaniu energii ze spalin. Typowe błędy myślowe, które prowadzą do mylenia tych typów sprężarek ze sprężarkami wyporowymi, obejmują nieznajomość podstawowych różnic w mechanizmach działania. Warto podkreślić, że sprężarki wyporowe są bardziej efektywne w aplikacjach wymagających stałego ciśnienia, podczas gdy sprężarki dynamiczne są bardziej odpowiednie w zastosowaniach, gdzie kluczowe znaczenie ma wysoka prędkość i wydajność przepływu, jak na przykład w systemach wentylacyjnych czy chłodziarek. Zrozumienie tych różnic jest istotne dla prawidłowego doboru sprężarki do określonej aplikacji przemysłowej.

Pytanie 2

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 3

Do metod oceny stanu łożysk tocznych nie zalicza się pomiaru

A. hałasów

B. ciepłoty

C. prędkości

D. wibracji

Pomiar prędkości to nie najlepsza metoda do oceny stanu łożysk tocznych. W praktyce zazwyczaj korzysta się z analizy drgań, szumów i temperatury. Analiza drgań to fajna technika, bo monitorując drgania, można zauważyć, czy coś jest nie tak, na przykład, czy łożysko ma luz albo jest uszkodzone. Z kolei pomiar szumów daje nam dodatkowe info o stanie łożysk, bo zmieniające się dźwięki mogą wskazywać na problemy. A co do temperatury — jeśli zaczyna rosnąć, to może być znak, że coś się dzieje, jak na przykład zbyt duże tarcie lub słabe smarowanie. W przemyśle, na przykład motoryzacyjnym czy w transporcie kolejowym, regularne sprawdzanie drgań i temperatury łożysk jest mega ważne, żeby maszyny działały sprawnie i bezawaryjnie. Ustalenie norm dla tolerancji drgań i temperatur dla różnych typów łożysk to standardy, które pomagają w zarządzaniu utrzymaniem ruchu, co zresztą potwierdzają normy ISO 10816.

Pytanie 4

Jaki czujnik powinno się wykorzystać do pomiaru wartości natężenia pola magnetycznego?

A. Pojemnościowy

B. Ultradźwiękowy

C. Tensometryczny

D. Hallotronowy

Wybór nieodpowiednich czujników do pomiaru pola magnetycznego może prowadzić do poważnych pomyłek w analizie i diagnostyce. Czujniki tensometryczne, na przykład, są przeznaczone do mierzenia sił i odkształceń, a więc nie mają zastosowania w detekcji pól magnetycznych. Działają na zasadzie zmian oporu elektrycznego w odpowiedzi na deformację mechaniczną, co czyni je skutecznymi w zastosowaniach takich jak pomiar siły wywieranej na strukturę, ale nie w pomiarze pól magnetycznych. Z kolei czujniki pojemnościowe mierzą zmiany pojemności elektrycznej wynikające z obecności obiektów w ich polu działania. Używane są często w czujnikach dotykowych i systemach wykrywania obecności, ale nie nadają się do pomiaru natężenia pola magnetycznego. Czujniki ultradźwiękowe opierają się na zasadzie odbicia fal dźwiękowych i są stosowane w detekcji odległości oraz w systemach automatyzacji, ale także nie mają zastosowania w detekcji pól magnetycznych. Dlatego ważne jest zrozumienie, który czujnik najlepiej odpowiada wymaganiom danej aplikacji, aby zapewnić dokładność i niezawodność pomiarów. Wybór odpowiedniego czujnika powinien opierać się na specyfikacji technicznej oraz wymaganiach konkretnego zastosowania w branży.

Pytanie 5

Watomierz jest urządzeniem do pomiaru mocy

A. chwilowej

B. czynnej

C. biernej

D. pozornej

Watomierz, jako urządzenie pomiarowe, jest kluczowym narzędziem w dziedzinie elektroenergetyki, służącym do pomiaru mocy czynnej. Moc czynna, wyrażana w watach (W), to ta część mocy, która jest rzeczywiście wykorzystywana do wykonywania pracy, na przykład zasilania urządzeń elektrycznych. Watomierze znajdują zastosowanie zarówno w przemyśle, jak i w domowych instalacjach elektrycznych, umożliwiając monitorowanie zużycia energii i optymalizację procesów. Dzięki kilku typom watomierzy, w tym analogowym i cyfrowym, możemy dokładnie określić, ile energii zostaje przekształcone w pracę użyteczną, co jest kluczowe dla oceny efektywności energetycznej systemów elektrycznych. W praktyce, pomiar mocy czynnej pozwala na oszacowanie kosztów zużycia energii oraz wykrywanie niesprawności w urządzeniach, co jest zgodne z najlepszymi praktykami w zarządzaniu energią, w tym normami ISO 50001.

Pytanie 6

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 7

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 8

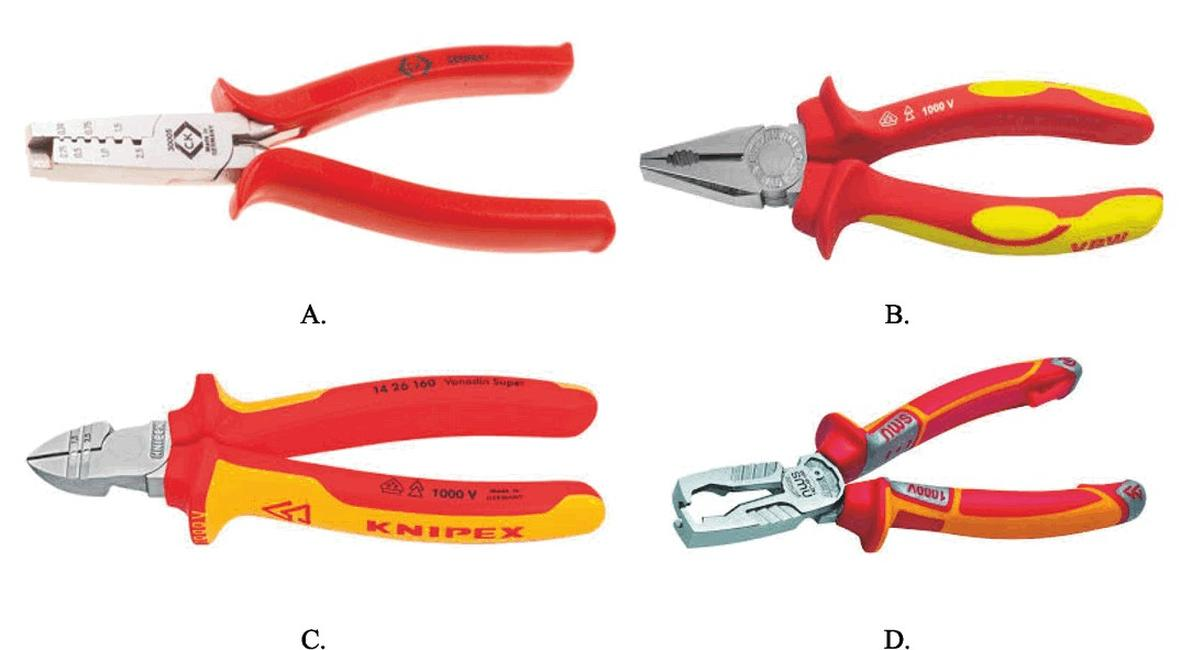

Które narzędzie należy zastosować do zamocowania końcówki tulejkowej na przewodzie elektrycznym LY?

A. D.

B. C.

C. B.

D. A.

Odpowiedź A jest prawidłowa, ponieważ narzędzie to jest specjalistycznym przyrządem do zaciskania końcówek tulejkowych na przewodach elektrycznych, co jest kluczowym procesem w szerokim zakresie prac elektrycznych. Szczypce do zaciskania końcówek tulejkowych zapewniają trwałe i solidne połączenie, co ma kluczowe znaczenie dla bezpieczeństwa i efektywności instalacji elektrycznych. Użycie tych szczypiec pozwala na dokładne i równomierne rozłożenie siły podczas zaciskania, co minimalizuje ryzyko uszkodzenia przewodu lub tulejki. Należy pamiętać, że stosowanie odpowiednich narzędzi do różnych zadań jest niezbędne, aby uniknąć problemów związanych z nieprawidłowym połączeniem elektrycznym, co może prowadzić do zwarcia lub uszkodzenia instalacji. W branży elektrycznej standardy BSI (British Standards Institution) oraz IEC (International Electrotechnical Commission) podkreślają znaczenie używania właściwego sprzętu narzędziowego w celu zapewnienia niezawodności i bezpieczeństwa instalacji. Przykładowo, w przypadku przewodów, które będą narażone na wibracje lub zmiany temperatury, trwałość połączenia uzyskanego przy użyciu odpowiednich szczypiec ma kluczowe znaczenie.

Pytanie 9

Do jakiego rodzaju pracy przystosowany jest silnik indukcyjny, którego tabliczkę znamionową przedstawiono na rysunku?

A. Okresowej przerywanej z rozruchem.

B. Dorywczej.

C. Ciągłej.

D. Okresowej przerywanej.

Silnik indukcyjny oznaczony jako 'Praca S1' na tabliczce znamionowej jest przystosowany do pracy ciągłej, co oznacza, że może on funkcjonować przez dłuższy czas w stałych warunkach. Praca ciągła jest standardem w wielu zastosowaniach przemysłowych, gdzie silniki są wykorzystywane w maszynach produkcyjnych, wentylatorach, pompach oraz innym sprzęcie, który wymaga nieprzerwanego działania. Zastosowanie takiego silnika w sytuacjach, gdzie obciążenie jest stabilne, pozwala na efektywne wykorzystanie energii oraz minimalizację zużycia energii elektrycznej. W praktyce, silniki klasy S1 są projektowane z myślą o optymalizacji wydajności i trwałości, a ich wskaźniki, takie jak moment obrotowy i moc, są dostosowane do specyficznych potrzeb aplikacji. Dodatkowo, takie silniki muszą spełniać normy dotyczące wydajności energetycznej, co ma kluczowe znaczenie w kontekście zrównoważonego rozwoju i minimalizacji wpływu na środowisko.

Pytanie 10

Ile wynosi wartość pojemności kondensatora, przedstawionego na rysunku?

A. 474 nF

B. 474 μF

C. 470 nF

D. 470 μF

Odpowiedź 470 nF jest poprawna, ponieważ oznaczenie "474" na kondensatorze odnosi się do jego pojemności. W tym przypadku, pierwsze dwie cyfry, czyli "47", wskazują na wartość nominalną kondensatora, a ostatnia cyfra "4" oznacza mnożnik, który należy zastosować do obliczeń. Mnożnik 10^4 oznacza, że wartość nominalna 47000 pF (pikofaradów) jest równoważna 470 nF (nanofaradów), a to jest właściwa pojemność kondensatora. W praktyce, kondensatory o takiej pojemności znajdują zastosowanie w obwodach filtrujących, stabilizujących oraz w aplikacjach związanych z czasem ładowania i rozładowania. Umiejętność odczytywania oznaczeń kondensatorów jest kluczowa dla projektantów elektroniki, ponieważ zapewnia odpowiednią dobór komponentów do specyficznych zastosowań. Oznaczenia te są zgodne z międzynarodowymi standardami, co ułatwia identyfikację i wykorzystanie kondensatorów w różnych projektach.

Pytanie 11

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 12

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 13

Wartością tarcia wewnętrznego cieczy dla oleju smarnego jest

A. gęstość

B. smarność

C. lepkość

D. utlenianie

Lepkość jest miarą oporu, jaki ciecz stawia podczas przepływu i jest kluczowym parametrem w ocenie właściwości olejów smarowych. Wysoka lepkość oznacza, że ciecz jest bardziej gęsta i oporna na przepływ, co jest korzystne w zastosowaniach wymagających skutecznego smarowania. Przykładowo, oleje silnikowe muszą mieć odpowiednią lepkość, aby skutecznie chronić silnik przed zużyciem oraz zapewniać odpowiednie smarowanie w różnych temperaturach pracy. Standardy, takie jak SAE, określają klasyfikacje lepkości, co pozwala na wybór odpowiedniego oleju do konkretnego zastosowania. Na przykład, olej 10W-40 ma różne właściwości lepkości w niskich i wysokich temperaturach, co czyni go wszechstronnym wyborem dla wielu silników. Ponadto, lepkość wpływa na inne parametry, takie jak temperatura krzepnięcia i przewodność cieplna, co jest istotne w kontekście efektywności energetycznej urządzeń mechanicznych.

Pytanie 14

Co należy zrobić w przypadku urazu kolana u pracownika po upadku z wysokości?

A. umieścić poszkodowanego w ustalonej pozycji bocznej.

B. unieruchomić staw kolanowy na jakimkolwiek podparciu, nie zmieniając jego pozycji.

C. nałożyć bandaż na kolano po delikatnym wyprostowaniu nogi.

D. wyregulować nogę, lekko ciągnąc ją w dół.

W przypadku urazu kolana, szczególnie po upadku z wysokości, kluczowe jest unieruchomienie stawu w jego naturalnym ustawieniu. Ta technika ma na celu ograniczenie dalszego uszkodzenia tkanek oraz zmniejszenie bólu. Gdy kości stawu kolanowego są unieruchomione w ich fizjologicznym położeniu, minimalizujemy ryzyko przemieszczenia uszkodzonych struktur oraz ewentualnych powikłań związanych z nieprawidłowym ułożeniem. Praktyczne zastosowanie tej metody obejmuje użycie szyn, bandaży czy innych dostępnych materiałów, które stabilizują staw. Warto podkreślić, że według wytycznych organizacji zajmujących się pierwszą pomocą, tak jak np. Czerwony Krzyż, unieruchomienie powinno być wykonane jak najszybciej i z zachowaniem ostrożności. Istotne jest także, aby nie próbować prostować lub manipulować urazem, co może prowadzić do dalszych urazów i komplikacji. Po unieruchomieniu należy jak najszybciej wezwać pomoc medyczną, aby zapewnić dalszą opiekę nad poszkodowanym.

Pytanie 15

Typowym elementem konstrukcji siłownika, przygotowanego do współpracy z bezdotykowymi czujnikami położenia krańcowego, jest

A. zawór dławiący

B. membrana

C. tłumik

D. magnes stały

Magnes stały jest kluczowym elementem siłowników przystosowanych do współpracy z bezdotykowymi sensorami położeń krańcowych, ponieważ umożliwia precyzyjne i niezawodne określenie pozycji roboczej siłownika. Bezdotykowe sensory, takie jak czujniki Halla, działają w oparciu o pole magnetyczne generowane przez magnes stały, co pozwala na zdalne monitorowanie i kontrolowanie pracy siłownika bez ryzyka mechanicznego zużycia. Przykładem zastosowania jest automatyka przemysłowa, gdzie magnesy stałe są wykorzystywane w siłownikach do precyzyjnego pozycjonowania w systemach transportowych. Dobrym standardem w branży jest stosowanie magnesów neodymowych ze względu na ich wysoką siłę magnetyczną oraz kompaktowe wymiary, co przekłada się na mniejsze rozmiary i większą efektywność systemów automatyki. Ponadto, zastosowanie magnesów stałych zwiększa żywotność komponentów, zmniejsza koszty utrzymania i zwiększa niezawodność całego systemu, co jest zgodne z najlepszymi praktykami inżynieryjnymi.

Pytanie 16

Osoba, która doświadczyła porażenia prądem elektrycznym, nie oddycha, natomiast krążenie krwi jest prawidłowe. Jakie czynności należy wykonać w odpowiedniej kolejności podczas udzielania pierwszej pomocy?

A. ustawienie na boku, sztuczne oddychanie

B. udrożnienie dróg oddechowych, wykonanie sztucznego oddychania i masaż serca

C. udrożnienie dróg oddechowych, wykonanie sztucznego oddychania

D. sztuczne oddychanie oraz masaż serca

Odpowiedź "udrożnienie dróg oddechowych, sztuczne oddychanie" jest prawidłowa, ponieważ w sytuacji, gdy osoba porażona prądem elektrycznym nie oddycha, ale krążenie jest zachowane, priorytetem jest zapewnienie prawidłowego przepływu powietrza do płuc. Procedura ta jest zgodna z wytycznymi Europejskiej Rady Resuscytacji, które podkreślają znaczenie udrożnienia dróg oddechowych jako pierwszego kroku w każdym przypadku zatrzymania oddechu. Udrożnienie dróg oddechowych można osiągnąć poprzez odpowiednią pozycję ciała poszkodowanego (np. metoda odchylenia głowy do tyłu, unieś podbródek) oraz usunięcie ewentualnych przeszkód, takich jak ciała obce. Następnie, sztuczne oddychanie powinno być przeprowadzane w celu dostarczenia tlenu do płuc poszkodowanego, co jest kluczowe dla uniknięcia niedotlenienia mózgu. Wsparcie w tej sytuacji może być realizowane poprzez metody takie jak wentylacja ustami ust lub przy użyciu urządzeń wentylacyjnych, jeśli są dostępne. W przypadku dalszego braku samodzielnego oddechu, konieczne może być wprowadzenie resuscytacji krążeniowo-oddechowej, jednak najpierw trzeba zająć się zapewnieniem drożności dróg oddechowych i wentylacji, co zgodne jest z zasadami w pierwszej pomocy.

Pytanie 17

Jakiego typu złączem powinien być zakończony kabel, który należy zastosować do podłączenia modułu komunikacyjnego widocznego na fotografii?

A. RJ-45

B. DE-9

C. USB

D. HDMI

Złącze RJ-45 jest standardowym złączem stosowanym w sieciach komputerowych, szczególnie w kontekście połączeń Ethernet. Na zdjęciu widać moduł komunikacyjny, który posiada porty typowe dla urządzeń sieciowych. RJ-45 składa się z 8 pinów, a jego konstrukcja pozwala na przesył danych z prędkością sięgającą 1 Gbps w przypadku standardu Ethernet 1000BASE-T. Użycie złącza RJ-45 pozwala na łatwe podłączanie urządzeń do sieci LAN, co jest kluczowe w budowaniu infrastruktury sieciowej w firmach czy domach. Przykładem zastosowania RJ-45 jest podłączanie komputerów, routerów czy switchów do lokalnej sieci. Warto również zaznaczyć, że RJ-45 jest zgodne z normami ISO/IEC 11801 oraz TIA/EIA-568, co czyni go standardem w branży. Zrozumienie znaczenia tego złącza w kontekście komunikacji sieciowej jest niezbędne dla każdej osoby zajmującej się technologią informacyjną.

Pytanie 18

Do zdejmowania izolacji z przewodów elektrycznych należy zastosować narzędzie przedstawione na rysunku

A. A.

B. B.

C. C.

D. D.

Szczypce do ściągania izolacji, oznaczone literą D, są specjalistycznym narzędziem zaprojektowanym do zdejmowania izolacji z przewodów elektrycznych. Dzięki swojej konstrukcji, pozwalają na precyzyjne i kontrolowane usunięcie izolacji bez uszkadzania samego przewodu. To kluczowe, ponieważ uszkodzenie przewodu może prowadzić do niebezpieczeństw związanych z przewodnictwem elektrycznym, takich jak zwarcia czy przerwy w obwodzie. W praktyce, użycie odpowiednich szczypiec eliminuje ryzyko przypadkowego przecięcia przewodu, co jest powszechnym problemem przy używaniu nieodpowiednich narzędzi. Zaleca się, aby w każdej instalacji elektrycznej stosować narzędzia zgodne z normami bezpieczeństwa oraz z zasadami BHP, co zapewnia nie tylko wygodę pracy, ale przede wszystkim bezpieczeństwo użytkowników. Zastosowanie szczypiec do ściągania izolacji jest niezbędne w procesach montażowych i konserwacyjnych, gdzie precyzja i bezpieczeństwo są kluczowe. Dobrze dobrane narzędzia w znaczący sposób zwiększają efektywność pracy oraz minimalizują ryzyko wystąpienia usterek.

Pytanie 19

Przekładnia przedstawiona na rysunku składa się

A. ze ślimaka i ślimacznicy.

B. ze ślimaka i zębatki.

C. z wieńca zębatego i ślimaka.

D. z koła koronowego i ślimaka.

Poprawna odpowiedź wskazuje na skład przekładni, która składa się z ślimaka oraz ślimacznicy. Ślimak jest elementem o spiralnym kształcie, który zazwyczaj pełni rolę elementu napędowego. Jego konstrukcja pozwala na wytwarzanie ruchu obrotowego, który jest następnie przenoszony na ślimacznicę – koło z zębami wewnętrznymi, które współpracuje z ślimakiem. Ta specyficzna kombinacja elementów mechanicznych jest szeroko stosowana w różnych aplikacjach inżynieryjnych, np. w przekładniach stosowanych w maszynach przemysłowych, w mechanizmach w windach czy w układach napędowych. Dzięki spiralnej geometrii, przekładnie ślimakowe charakteryzują się dużą zdolnością do przenoszenia momentu obrotowego oraz możliwością redukcji prędkości obrotowej. Tego rodzaju przekładnie są cenione za swoją kompaktowość oraz efektywność, co sprawia, że są zgodne z nowoczesnymi standardami projektowania inżynieryjnego, które kładą nacisk na wydajność oraz niezawodność.

Pytanie 20

Łożysko ślizgowe typu zegarowego przedstawia rysunek

A. A.

B. D.

C. B.

D. C.

Łożysko ślizgowe typu zegarowego, które przedstawia opcja B, jest kluczowym elementem w zastosowaniach, gdzie istnieje potrzeba przenoszenia obciążeń w różnych kierunkach. Zgodnie z zasadami inżynierii mechanicznej, wał z powierzchnią wypukłą współpracuje z wklęsłą powierzchnią łożyska, co pozwala na skuteczne rozłożenie sił działających na wał. Tego rodzaju łożyska są powszechnie stosowane w aplikacjach takich jak silniki, przekładnie oraz maszyny przemysłowe, gdzie kluczowe jest minimalizowanie tarcia i zapewnienie płynności ruchu. Dzięki takiej konstrukcji, łożyska ślizgowe typu zegarowego potrafią wytrzymać duże obciążenia dynamiczne, a ich zastosowanie przyczynia się do zwiększenia niezawodności urządzeń. Warto również zwrócić uwagę na konserwację tych łożysk, która jest istotna dla ich prawidłowego funkcjonowania. Właściwe smarowanie oraz regularne kontrole stanu technicznego pozwalają na wydłużenie żywotności łożysk i uniknięcie awarii. Ponadto, standardy ISO dotyczące łożysk mechanicznych wskazują na zalety takich rozwiązań w kontekście efektywności energetycznej oraz kosztów eksploatacji.

Pytanie 21

Która z wymienionych właściwości komponentów systemów automatyki, stosowanych w liniach produkcyjnych, ma kluczowe znaczenie przy projektowaniu linii do konfekcjonowania rozcieńczalników do farb i lakierów?

A. Niezawodność

B. Bezobsługowość

C. Efektywność

D. Iskrobezpieczeństwo

Iskrobezpieczeństwo jest kluczową cechą w projektowaniu linii produkcyjnych, zwłaszcza w kontekście konfekcjonowania substancji chemicznych, takich jak rozcieńczalniki do farb i lakierów, które są łatwopalne i mogą wydzielać niebezpieczne opary. Użycie podzespołów i urządzeń spełniających normy iskrobezpieczeństwa (np. ATEX w Europie) ma na celu minimalizację ryzyka wybuchów oraz pożarów. Przykładem mogą być pompy, które są zaprojektowane tak, aby nie generować iskier podczas pracy, a także systemy wentylacyjne, które skutecznie odprowadzają opary. W praktyce oznacza to stosowanie materiałów odpornych na korozję, jak również instalację odpowiednich czujników wykrywających obecność niebezpiecznych gazów. Właściwe zabezpieczenie strefy zagrożonej wybuchem powinno obejmować także odpowiednie klasyfikacje stref, które są zgodne z międzynarodowymi standardami, takimi jak IEC 60079. Zatem iskrobezpieczeństwo nie tylko zwiększa bezpieczeństwo pracowników, ale także zapewnia ciągłość produkcji, co jest niezbędne w efektywnych liniach produkcyjnych.

Pytanie 22

Zadziałanie cewki przekaźnika K1 określone jest przez funkcję

A. negacji koniunkcji stanów przycisków S1 i S2.

B. alternatywy wykluczającej stanów przycisków S1 i S2.

C. alternatywy stanów przycisków S1 i S2.

D. koniunkcji stanów przycisków S1 i S2.

Cewka przekaźnika K1 zadziała tylko w przypadku, gdy oba przyciski S1 i S2 będą jednocześnie w stanie załączonym, co odpowiada prawidłowemu działaniu koniunkcji logicznej. W praktyce oznacza to, że dla zasilania cewki przekaźnika konieczne jest zamknięcie obwodu elektrycznego. Taka konfiguracja jest szeroko stosowana w automatyce oraz układach sterowania, gdzie wykorzystuje się logikę AND do zapewnienia bezpieczeństwa i kontrolowania procesów. Przykładowo, w systemach alarmowych, w których wymagane jest jednoczesne wciśnięcie dwóch przycisków w celu aktywacji alarmu, stosuje się podobne podejście. W dobrych praktykach inżynieryjnych kluczowe jest zapewnienie, że wszystkie warunki muszą być spełnione, aby aktywować działanie urządzenia. Takie podejście zwiększa niezawodność i bezpieczeństwo całego systemu.

Pytanie 23

Po załączeniu łącznika S0 w obwodzie przedstawionym na schemacie zapala się lampka H1. Jakie jest dalsze działanie tego układu?

A. Syrena H2 załącza się dopiero po rozwarciu łącznika S1, a lampka H1 świeci nadal.

B. Bezzwłocznie wyłącza się syrena H2.

C. Syrena H2 załącza się dopiero po rozwarciu łącznika S1 i gaśnie wtedy lampka H1.

D. Bezzwłocznie załącza się syrena H2.

Odpowiedź jest poprawna, ponieważ po załączeniu łącznika S0, lampka H1 świeci, co wskazuje, że obwód jest zamknięty. Jak wynika z analizy schematu, syrena H2 uruchamia się jedynie po rozwarciu łącznika S1, co jest zgodne z zasadą działania układów elektrycznych, w których konkretne stany elementów decydują o funkcjonowaniu całego obwodu. Gdy łącznik S1 zostaje rozwarty, zamykają się styki K1 (21-22), co aktywuje syrenę H2. Lampka H1 utrzymuje swoje działanie, gdyż jej zasilanie jest niezależne od stanu łącznika S1. W praktyce, takie układy są wykorzystywane w systemach alarmowych, gdzie kluczowe jest, aby jedna funkcja (np. syrena) była aktywowana w odpowiedzi na konkretną akcję (rozwarcie łącznika), podczas gdy inne elementy (lampka informacyjna) pozostają włączone, sygnalizując, że układ jest aktywny. Zrozumienie takich interakcji jest niezbędne dla projektantów systemów zabezpieczeń i automatyki.

Pytanie 24

Jakie jest właściwe podłączenie dla przyłącza oznaczonego literą 'T' w zaworze hydraulicznym 4/2, które ma oznaczenia A, B, P i T?

A. Do siłownika dwustronnego działania

B. Do zbiornika sprężonego powietrza

C. Do zbiornika oleju hydraulicznego

D. Do siłownika jednostronnego działania

Odpowiedź "Do zbiornika oleju hydraulicznego" jest jak najbardziej trafna. Przyłącze oznaczone literą "T" w układzie hydrauliki siłowej faktycznie działa jako odpływ. W standardowych zaworach hydraulicznych 4/2 to właśnie tam kierowany jest olej, którego nie wykorzystujemy w danym momencie do pracy siłownika. Moim zdaniem, świetnym przykładem jest hydraulika w maszynach budowlanych - po prostu musimy odprowadzać nadmiar oleju, żeby nie było problemów z przegrzewaniem się układu. Dobrze jest też regularnie sprawdzać poziom oleju w zbiorniku, bo jak będzie zbyt niski, to może się zdarzyć, że pompa zacznie zassysać powietrze, a to już poważnie obniża efektywność całego systemu.

Pytanie 25

Który z poniższych czujników jest elementem serwomechanizmu sterującego ruchem ramienia robota?

A. Pirometr

B. Mostek tensometryczny

C. Przepływomierz powietrza

D. Enkoder

Enkoder jest elementem pomiarowym, który odgrywa kluczową rolę w systemach serwomechanizmów, szczególnie w aplikacjach związanych z robotyką. Jego główną funkcją jest precyzyjne określanie pozycji oraz prędkości obrotowej silnika, co jest niezbędne do dokładnego sterowania ruchem ramion robota. Enkodery mogą być optyczne, magnetyczne lub mechaniczne, każdy rodzaj ma swoje zastosowania w zależności od wymagań projektu. W praktyce, enkoder zastosowany w ramieniu robota pozwala na precyzyjne pozycjonowanie, co jest szczególnie istotne w zadaniach wymagających wysokiej dokładności, takich jak montaż komponentów elektronicznych czy operacje chirurgiczne. W kontekście standardów branżowych, stosowanie enkoderów w robotach przemysłowych jest zgodne z normami ISO 10218, które określają wymagania dotyczące bezpieczeństwa robotów. To sprawia, że enkodery są nie tylko niezawodne, ale także kluczowe dla zapewnienia jakości i bezpieczeństwa w automatyzacji procesów przemysłowych.

Pytanie 26

Jaką metodę nie wykorzystuje się do wykrywania błędów transmisji danych w sieciach komunikacyjnych?

A. Weryfikacja sumy kontrolnej

B. Pomiar napięcia sygnału przesyłanego

C. Cykliczna redundancja

D. Sprawdzanie parzystości

Pomiar poziomu napięcia przesyłanego sygnału nie jest metodą wykorzystywaną do detekcji błędów transmisji danych, ponieważ w tym przypadku skupiamy się na analizie parametrów sygnału, a nie na weryfikacji jego poprawności. W kontekście komunikacji sieciowej, detekcja błędów ma na celu identyfikację i korekcję błędów, które mogą wystąpić podczas przesyłania danych. Przykładowe metody detekcji błędów obejmują kontrolę parzystości, która polega na dodaniu bitu parzystości do zbioru danych, aby zapewnić, że liczba bitów o wartości 1 jest parzysta lub nieparzysta. Analiza sumy kontrolnej, która polega na obliczaniu sumy wartości bajtów w ramce danych, również jest powszechnie stosowana. Cykliczna kontrola nadmiarowości (CRC) to bardziej zaawansowana technika, która wykorzystuje wielomiany do detekcji błędów w przesyłanych danych. Każda z tych metod ma swoje zastosowania w różnych protokołach komunikacyjnych, co czyni je istotnymi w zapewnieniu integralności danych. Rozumienie tych metod jest kluczowe dla inżynierów i specjalistów w dziedzinie sieci komputerowych, ponieważ pozwala na projektowanie bardziej niezawodnych systemów przesyłowych.

Pytanie 27

Jaką wielkość fizyczną mierzy się w tensometrach foliowych?

A. Rezystancji

B. Pojemności

C. Indukcyjności

D. Indukcji

W tensometrach foliowych wykorzystuje się zmianę rezystancji, co jest kluczowe dla pomiarów deformacji. Tensometry foliowe działają na zasadzie efektu piezoelektrycznego lub zmiany oporu elektrycznego materiału w odpowiedzi na naprężenia mechaniczne. Gdy materiał jest poddany deformacji, jego długość i przekrój poprzeczny ulegają zmianie, co wpływa na jego rezystancję. Przykładem zastosowania tensometrów foliowych jest monitorowanie obciążeń w konstrukcjach budowlanych oraz w systemach wagi. W praktyce, dzięki precyzyjnym pomiarom rezystancji, inżynierowie mogą ocenić, czy struktura jest bezpieczna i zgodna z normami budowlanymi. Warto zauważyć, że stosowanie tensometrów w różnych dziedzinach, takich jak mechanic, budownictwo czy automatyka, jest zgodne z międzynarodowymi standardami, co pozwala na wiarygodne i powtarzalne pomiary.

Pytanie 28

Odczytaj wynik pomiaru wykonanego mikrometrem.

A. 5,30 mm

B. 5,80 mm

C. 4,30 mm

D. 4,80 mm

Poprawna odpowiedź to 4,80 mm, ponieważ w pomiarze mikrometrycznym kluczowe jest zrozumienie, jak odczytywać zarówno podziałkę główną, jak i noniusz. Na podziałce głównej widoczna jest liczba 4, co oznacza, że mamy 4 mm. Następnie, na podziałce noniusza, linia 40 pokrywa się z linią na podziałce głównej, co wskazuje na dodatkowe 0,80 mm. Sumując te dwie wartości (4 mm + 0,80 mm) otrzymujemy ostateczny wynik 4,80 mm. W praktyce, mikrometry są często wykorzystywane w precyzyjnych pomiarach w inżynierii i metrologii, a ich umiejętne odczytywanie jest kluczowe dla zapewnienia dokładności w produkcji części mechanicznych. Standardy takie jak ISO 2768 określają tolerancje w wymiarach, co podkreśla znaczenie prawidłowych pomiarów. Odpowiednie szkolenie w obsłudze mikrometrów oraz praktyka w ich używaniu pozwalają na eliminację błędów pomiarowych, co jest niezbędne w każdym układzie produkcyjnym.

Pytanie 29

Jakie jest medium robocze w systemie hydraulicznym?

A. woda pod ciśnieniem

B. powietrze sprężone

C. energia elektryczna

D. olej pod ciśnieniem

Olej pod ciśnieniem jest najczęściej stosowanym medium roboczym w układach hydraulicznych ze względu na swoje doskonałe właściwości smarne oraz zdolność do przenoszenia dużych obciążeń. W układach hydraulicznych olej działa jako nośnik energii, co pozwala na efektywne przekazywanie siły i momentu obrotowego. Dzięki dużej gęstości oraz niskiej kompresyjności, olej hydrauliczny zapewnia stabilność działania systemu hydraulicznego. Przykładem zastosowania oleju pod ciśnieniem może być hydraulika w maszynach budowlanych, takich jak koparki czy ładowarki, gdzie siły generowane przez siłowniki hydrauliczne są ogromne. W branży motoryzacyjnej olej hydrauliczny jest wykorzystywany w układach wspomagania kierownicy oraz w systemach hamulcowych. Praktyki dobrej konserwacji i regularnej wymiany oleju są kluczowe, aby zapewnić długowieczność i niezawodność systemów hydraulicznych, a także aby uniknąć awarii spowodowanych zanieczyszczeniami czy degradacją oleju.

Pytanie 30

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 31

Jakiego rodzaju przekładnia została przedstawiona na rysunku?

A. Zębata.

B. Ślimakowa.

C. Planetarna.

D. Stożkowa.

Odpowiedź "planetarna" jest poprawna, ponieważ przedstawiona na rysunku przekładnia wykazuje cechy charakterystyczne dla układu planetarnego. W przekładni planetarnej centralne koło, zwane słońcem, jest otoczone przez koła zębate, które obracają się wokół jego osi, co tworzy układ satelitów. Tego rodzaju przekładnie są szeroko stosowane w różnych aplikacjach, takich jak automatyczne skrzynie biegów, napędy elektryczne oraz w mechanizmach zegarowych. Przekładnie planetarne charakteryzują się wysoką wydajnością, kompaktowymi rozmiarami oraz możliwością przenoszenia dużych momentów obrotowych przy niewielkich wymiarach. Dzięki zastosowaniu wielu kół zębatych, przekładnia planetarna umożliwia uzyskanie różnych przełożeń, co czyni ją niezwykle wszechstronnym rozwiązaniem w inżynierii mechanicznej. Warto również zauważyć, że przekładnie planetarne często mają lepsze parametry wytrzymałościowe i wydajnościowe w porównaniu do innych typów przekładni, jak np. zębate czy ślimakowe.

Pytanie 32

Za pomocą narzędzia przedstawionego na rysunku

A. zdejmuje się izolację z przewodów.

B. przecina się drut stalowy.

C. skraca się przewody elektryczne.

D. tnie się przewody.

Narzędzie przedstawione na zdjęciu to szczypce do ściągania izolacji, które są kluczowym elementem w pracy elektryka i technika. Umożliwiają one precyzyjne usunięcie izolacyjnej warstwy z przewodów elektrycznych, co jest niezbędne do nawiązywania połączeń w obwodach elektrycznych. Ich konstrukcja, z ostrzami dostosowanymi do różnych średnic przewodów, pozwala na dokładność, co ogranicza ryzyko uszkodzenia samego przewodu. Użycie tych szczypiec jest zgodne z dobrymi praktykami w branży elektrycznej, gdzie bezpieczeństwo i precyzja są na pierwszym miejscu. Przykładowo, podczas instalacji gniazdka elektrycznego, zdemontowanie izolacji z końcówki przewodu jest niezbędne, aby móc wprowadzić go do terminalu połączeniowego. Właściwe użycie szczypiec do ściągania izolacji nie tylko przyspiesza pracę, ale również poprawia jakość połączeń, co ma kluczowe znaczenie dla bezpieczeństwa całej instalacji. Zawsze należy stosować te narzędzia zgodnie z ich przeznaczeniem, dbając o stosowanie odpowiednich technik, aby uniknąć wyładowań elektrycznych czy zwarć.

Pytanie 33

Na podstawie widoku płytki sterownika oraz schematu podłączenia uzwojeń silnika, wskaż parametry napięć zasilających sterownik oraz silnik.

A. Napięcie zasilania sterownika 12 V DC Napięcie zasilania silnika 30 V AC

B. Napięcie zasilania sterownika 12 V DC Napięcie zasilania silnika 30 V DC

C. Napięcie zasilania sterownika 30 V DC Napięcie zasilania silnika 12 V AC

D. Napięcie zasilania sterownika 30 V AC Napięcie zasilania silnika 12 V AC

Poprawna odpowiedź to B, ponieważ na schemacie wyraźnie przedstawiono zasilanie sterownika napięciem 12 V DC, co jest standardowym napięciem zasilającym dla wielu systemów sterujących, zapewniającym stabilne działanie elektroniki. Wysoka niezawodność układów zasilania opartych na 12 V DC jest zgodna z normami branżowymi, co czyni je powszechnie stosowanymi w aplikacjach automatyki. Z kolei napięcie 30 V DC zasilające silnik jest również typowe dla zastosowań w przemyśle, gdzie silniki wymagają wyższych napięć, aby uzyskać odpowiednią moc. Zastosowanie odpowiednich napięć zasilających jest kluczowe dla efektywności energetycznej i zabezpieczeń w systemach napędowych. Przykładem zastosowania tej wiedzy jest dobór odpowiednich zasilaczy oraz komponentów, które muszą być kompatybilne z wymaganiami napięciowymi, aby uniknąć uszkodzeń sprzętu. Wiedza o napięciach zasilających jest fundamentalna w projektowaniu układów elektronicznych oraz w pracy z systemami automatyki przemysłowej, co podkreśla istotność tej tematyki.

Pytanie 34

Oceń na podstawie przedstawionej na rysunku dokumentacji stan łożysk silnika napędowego o mocy 35 kW bez specjalnych fundamentów, jeżeli prędkość drgań łożysk zmierzona podczas przeglądu wynosi 1,9 mm/s.

Urządzenie		Klasa I	Klasa II	Klasa III	Klasa IV
Prędkość drgań RMS	mm/s
	0.28
	0.45
	0.71
	1.12
	1.8
	2.8
	4.5
	7.1
	11.2
	18
	28
	45.9

Legenda tabeli:

	Stan dobry
	Stan zadawalający
	Stan przejściowo dopuszczalny
	Stan niedopuszczalny

Klasa I: poszczególne podzespoły silników i urządzeń stanowią integralną część urządzenia podczas normalnej pracy. Przykładem urządzeń w tej kategorii są silniki elektryczne o maksymalnej mocy 15 kW.

Klasa II: średniej wielkości urządzenia (zwykle silniki elektryczne o mocy od 15 kW do 75 kW) bez specjalnych fundamentów, sztywno zamontowane silniki lub urządzenia (do 300 kW) na specjalnych fundamentach.

Klasa III: duże silniki napędowe i inne duże urządzenia z wirującą masą zamontowane na sztywnych i ciężkich podstawach, stosunkowo sztywne w kierunku pomiaru drgań.

Klasa IV: duże silniki napędowe i inne duże urządzenia z wirującą masą zamontowane na podstawach, stosunkowo podatnych w kierunku mierzonych drgań (np. turbo generatory i turbiny gazowych o mocy wyjściowej powyżej 10 MW).

A. Dobry.

B. Przejściowo dopuszczalny.

C. Niedopuszczalny.

D. Zadawalający.

Odpowiedź 'Zadawalający' jest w porządku, bo patrząc na tabelę, prędkość drgań 1,9 mm/s to stan, który nie wymaga od razu interwencji. Dla silników 35 kW bez specjalnych fundamentów wygląda na to, że jeśli mamy wartości RMS drgań w okolicy 1,5-2,5 mm/s, to wszystko gra. To znaczy, że łożyska pracują w miarę dobrze i nie ma co się martwić o poważne awarie. Z mojego doświadczenia, umiejętność rozpoznawania tych drgań jest super ważna w utrzymaniu ruchu, bo dzięki temu można wychwycić problemy na wczesnym etapie. Regularne pilnowanie tych parametrów w naszej pracy obniża koszty napraw, a efektywność produkcji rośnie.

Pytanie 35

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 36

Siłownik, który przesuwa tłok w jedną stronę dzięki sprężonemu powietrzu, a powrót tłoka jest wymuszany przez sprężynę, określamy jako siłownik pneumatyczny

A. dwustronnej pracy, bez amortyzacji.

B. dwustronnej pracy.

C. jednostronnej pracy.

D. różnicowy.

Siłownik jednostronnego działania to urządzenie, w którym sprężone powietrze działa na tłok jedynie w jednym kierunku, podczas gdy jego powrót do pozycji wyjściowej jest wymuszany przez sprężynę. Tego typu siłowniki są powszechnie stosowane w aplikacjach, gdzie nie jest wymagane ciągłe działanie w obie strony, co czyni je idealnym rozwiązaniem w systemach automatyki i pneumatyki. Przykładem zastosowania siłowników jednostronnego działania są chwytaki pneumatyczne, które chwytają obiekty w jednym kierunku, a następnie powracają do pozycji startowej dzięki sprężynie. Warto zwrócić uwagę, że siłowniki tego typu są często projektowane zgodnie z normami ISO, co zapewnia ich wysoką jakość i niezawodność. Dodatkowo, ograniczenie ruchu do jednej strony pozwala na oszczędność miejsca oraz efektywniejsze wykorzystanie sprężonego powietrza, co przekłada się na niższe koszty eksploatacyjne w dłuższej perspektywie czasowej.

Pytanie 37

Wskaź zasady, która stosowana jest wyłącznie przy demontażu urządzenia o złożonej konstrukcji?

A. Rozmontować kolejno każdą część urządzenia, nie uwzględniając ich przynależności do podzespołów urządzenia

B. Ustalić lokalizację poszczególnych zespołów i oddzielić je, pozostawiając w całości

C. Opracować plan demontażu i rozłożyć poszczególne zespoły urządzenia, a następnie zdemontować podzespoły na części

D. Przygotować plan demontażu i wymontować jedynie wybrane podzespoły

Poprawna odpowiedź odnosi się do kluczowych zasad demontażu skomplikowanych urządzeń, które są kluczowe dla zapewnienia bezpieczeństwa oraz efektywności całego procesu. Wykonanie planu demontażu jest istotne, ponieważ pozwala na zrozumienie struktury urządzenia, co z kolei umożliwia bezpieczne i uporządkowane rozmontowywanie poszczególnych zespołów. Przy takiej procedurze, każdy zespół jest najpierw demontowany w całości, co minimalizuje ryzyko uszkodzenia podzespołów i ułatwia ich późniejszy montaż lub konserwację. Przykładem zastosowania tej zasady może być demontaż skomplikowanych systemów elektronicznych, takich jak komputery czy maszyny przemysłowe, gdzie precyzyjne rozpoznanie kolejności demontażu, na podstawie schematów, może zapobiec zniszczeniu delikatnych komponentów. Zgodnie z najlepszymi praktykami, taki plan demontażu powinien być udokumentowany oraz regularnie aktualizowany, aby uwzględniał zmiany w konstrukcji urządzeń oraz nowe technologie.

Pytanie 38

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 39

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 40

Na podstawie wskazań manometru wskaż wartość zmierzonego ciśnienia?

A. 65 bar

B. 6,5 bar

C. 90 bar

D. 0,65 bar

Poprawna odpowiedź, 6,5 bar, wynika z bezpośredniego odczytu wskazania manometru, na którym wartość ciśnienia jest wyraźnie zaznaczona na zewnętrznej skali. Manometry są powszechnie stosowane w różnych aplikacjach przemysłowych i inżynieryjnych, w tym w systemach hydraulicznych, pneumatycznych oraz w branży motoryzacyjnej. Odczytywanie ciśnienia jest kluczowe dla zapewnienia bezpieczeństwa i efektywności operacji. Wartość 6,5 bar wskazuje na umiarkowane ciśnienie, co może być istotne w kontekście działań konserwacyjnych lub diagnostycznych. W praktyce, jeżeli manometr wskazuje ciśnienie na poziomie 6,5 bar, oznacza to, że system, w którym jest używany, działa w optymalnych warunkach. Zachowanie w zakresie poprawnych wartości ciśnienia jest kluczowe, aby uniknąć uszkodzeń sprzętu lub awarii systemu. Dobrą praktyką jest regularne kalibracja manometrów, aby utrzymać ich dokładność i niezawodność. Takie działanie jest zgodne z normą ISO 9001, która podkreśla znaczenie jakości w procesach produkcyjnych i serwisowych.
