Informacje o egzaminie:

Zawód: Technik budownictwa
Kwalifikacja: BUD.01 - Wykonywanie robót zbrojarskich i betoniarskich
Data rozpoczęcia: 13 maja 2026 22:55
Data zakończenia: 13 maja 2026 23:13

Egzamin niezdany

Wynik: 13/40 punktów (32,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jaką metodą nie pielęgnuje się świeżego betonu?

A. okrywanie folią lub matami

B. zraszanie lub polewanie wodą

C. dodawanie domieszek chemicznych

D. aplikacja preparatu błonkotwórczego

Pojęcie pielęgnacji świeżego betonu jest kluczowe dla zapewnienia jego trwałości i właściwości mechanicznych. Stosowanie natrysku preparatu błonkotwórczego jest jedną z efektywnych metod ochrony betonu, ponieważ tworzy on na powierzchni cienką warstwę, która ogranicza parowanie wody. Zraszanie lub polewanie wodą to kolejna popularna technika, która nawilża powierzchnię betonu, co jest niezbędne do jego prawidłowego utwardzenia. Okrywanie betonu folią lub matami również wpisuje się w standardy pielęgnacyjne, gdyż te materiały pomagają zatrzymać wilgoć, co jest kluczowe w pierwszych dniach po wylaniu mieszanki betonowej. Warto zwrócić uwagę na to, że skuteczna pielęgnacja betonu odbywa się w pierwszych 7 dniach po jego wylaniu, co jest zgodne z wytycznymi wielu organizacji budowlanych. Pojedyncze nieprzemyślane podejście do pielęgnacji może prowadzić do pęknięć, osłabienia struktury i obniżenia wytrzymałości betonu. Zrozumienie roli każdego z tych procesów jest niezbędne, aby uniknąć typowych błędów, takich jak zbyt szybkie zakończenie pielęgnacji czy używanie niewłaściwych produktów, co może drastycznie obniżyć jakość ostatecznego wyrobu betonowego.

Pytanie 2

Cieplna obróbka świeżego betonu poprzez jego naparzanie w warunkach podwyższonego ciśnienia stanowi metodę

A. przyspieszania dojrzewania świeżego betonu

B. pielęgnacji nowo ułożonego betonu

C. zmniejszania nasiąkliwości betonu

D. opóźniania procesu wiązania i twardnienia betonu

Obróbka cieplna świeżego betonu nie jest procesem, który opóźnia wiązanie i twardnienie betonu, ani nie służy jego pielęgnacji w tradycyjnym rozumieniu. Wiązanie betonu to proces chemiczny, który zachodzi na skutek reakcji cementu z wodą, a metody takie jak naparzanie pod ciśnieniem przyspieszają ten proces, a nie go opóźniają. Pielęgnacja betonu polega na dbałości o odpowiednią wilgotność i temperaturę, aby zapewnić optymalne warunki dla reakcji hydracji. Odpowiednia pielęgnacja może obejmować na przykład regularne nawilżanie powierzchni betonu, co jest całkowicie innym działaniem niż obróbka cieplna. Zmniejszanie nasiąkliwości betonu odbywa się zazwyczaj przez stosowanie dodatków uszczelniających lub zmniejszenie porowatości mieszanki, co również nie jest bezpośrednio związane z obróbką cieplną. Często pojawiające się błędy myślowe, które prowadzą do niepoprawnych wniosków, wynikają z mylnego przekonania, że każde poddanie betonu działaniu ciepła wpływa na jego właściwości w pożądany sposób. W rzeczywistości, różne metody obróbki mają swoje własne zastosowania i wpływ na końcowe właściwości betonu, a dobre praktyki w tej dziedzinie wymagają zrozumienia tych różnorodnych procesów.

Pytanie 3

Nie jest możliwe gięcie prętów zbrojeniowych przy użyciu giętarki ręcznej, gdy średnica prętów przekracza

A. 12 mm

B. 10 mm

C. 16 mm

D. 20 mm

Wybór średnicy pręta zbrojeniowego do gięcia jest kluczowym aspektem, który wymaga zrozumienia zasad fizyki i materiałoznawstwa. Odpowiedzi 12 mm, 16 mm oraz 10 mm mogą wydawać się atrakcyjne, jednak bazują na błędnym zrozumieniu możliwości technicznych giętarek ręcznych. Giętarki ręczne, ze względu na swoją konstrukcję i mechanizm działania, mają swoje ograniczenia, które bazują na maksymalnym obciążeniu, jakie mogą znieść. Przy próbie gięcia prętów o średnicy 12 mm lub 16 mm, operator może nie dostrzegać problemu, ale przy prętach o większej średnicy, ryzyko uszkodzenia sprzętu i materiału znacząco wzrasta. Pręty o średnicy powyżej 20 mm wymagają bardziej zaawansowanych narzędzi, które są zaprojektowane z myślą o większych obciążeniach. Kluczowym błędem w myśleniu w tym przypadku jest założenie, że każda giętarka ręczna będzie radziła sobie z każdym rodzajem pręta. W praktyce, zarówno standardy branżowe, jak i normy bezpieczeństwa wymagają, aby narzędzia były używane zgodnie z ich przeznaczeniem. Zastosowanie niewłaściwej średnicy pręta może prowadzić do deformacji, a nawet złamania pręta oraz uszkodzenia giętarki, co niesie ze sobą dodatkowe koszty i opóźnienia w realizacji projektów budowlanych.

Pytanie 4

Na rysunku przedstawiono cięcie prętów zbrojeniowych za pomocą

A. nożyc hydraulicznych.

B. palnika acetylenowego.

C. nożyc ręcznych.

D. przecinarki kątowej.

Przecinarka kątowa to narzędzie powszechnie wykorzystywane w branży budowlanej do cięcia różnorodnych materiałów, w tym prętów zbrojeniowych. Na zdjęciu możemy zauważyć zastosowanie tarczy tnącej, która generuje iskry, co jest typowe dla pracy z przecinarką kątową. To narzędzie zapewnia efektywne i precyzyjne cięcie, co jest istotne w przypadku przygotowań do zbrojenia konstrukcji betonowych. Przecinarki kątowe są projektowane z myślą o łatwości obsługi i bezpieczeństwie, co czyni je popularnym wyborem wśród profesjonalistów. W budownictwie, użycie przecinarki kątowej umożliwia szybkie dostosowanie długości prętów zbrojeniowych do specyfikacji konstrukcyjnych. Należy również pamiętać o odpowiednich środkach ochrony osobistej podczas pracy z tym narzędziem, w tym okularach ochronnych i rękawicach, aby zminimalizować ryzyko odniesienia obrażeń.

Pytanie 5

Możliwość gięcia prętów zbrojeniowych przy użyciu giętarki ręcznej występuje, gdy średnica prętów nie przekracza

A. 16 mm

B. 12 mm

C. 20 mm

D. 10 mm

Odpowiedzi wskazujące na średnice mniejsze niż 20 mm są nieprawidłowe, ponieważ nie uwzględniają standardowych możliwości gięcia prętów zbrojeniowych. W przypadku średnicy 16 mm oraz 12 mm, a tym bardziej 10 mm, można by sądzić, że są to wartości bezpieczne, jednak w praktyce nie wykorzystują one pełnego potencjału giętarki ręcznej, która została zaprojektowana do pracy z prętami o większych średnicach. Możliwe błędne rozumienie tego zagadnienia często wynika z braku świadomości dotyczącej parametrów technicznych urządzeń oraz norm budowlanych. Giętarki ręczne są konstrukcjami przystosowanymi do pracy z prętami o różnej średnicy, ale ich wydajność i efektywność wzrastają w przypadku prętów do 20 mm. Wybierając średnice poniżej tego limitu, użytkownicy mogą nie tylko zmarnować potencjał narzędzia, ale także podjąć niepotrzebne ryzyko związane z nieoptymalnym kształtowaniem zbrojenia. Oprócz tego, pręty o zbyt małej średnicy mają tendencję do deformacji pod wpływem niewłaściwych sił, co może prowadzić do błędów w konstrukcji. W związku z tym, przy projektowaniu zbrojenia, kluczowe jest odpowiednie dopasowanie średnicy prętów w kontekście wymagań konstrukcyjnych oraz możliwości narzędziowych, co w praktyce oznacza, że należy dążyć do wykorzystania pełnych możliwości giętarki.

Pytanie 6

Gięcie ręczne prętów zbrojeniowych o średnicy Ø8 mm powinno być przeprowadzone przy zastosowaniu

A. spawarki elektrycznej

B. wciągarki ręcznej

C. klucza zbrojarskiego

D. obcążków zbrojarskich

Ręczne gięcie prętów zbrojeniowych Ø8 mm przy użyciu klucza zbrojarskiego jest praktycznym i efektywnym rozwiązaniem, które pozwala na precyzyjne formowanie prętów w odpowiednich kątach oraz kształtach wymaganych w konstrukcjach budowlanych. Klucz zbrojarski, znany również jako klucz do zbrojenia, jest narzędziem specjalnie zaprojektowanym do gięcia zbrojenia, co pozwala na uzyskanie stabilnych i trwałych elementów. Użycie klucza zbrojarskiego przygięciu prętów zbrojeniowych zapewnia nie tylko wygodę i bezpieczeństwo pracy, ale także minimalizuje ryzyko uszkodzenia materiału, co jest kluczowe dla zachowania wysokiej jakości betonu zbrojonego. Dobre praktyki w zakresie zbrojenia zalecają stosowanie tego narzędzia, aby zagwarantować zgodność z normami budowlanymi oraz trwałość konstrukcji. Warto również zaznaczyć, że klucz ten umożliwia gięcie prętów w różnych płaszczyznach, co zwiększa jego wszechstronność i użyteczność w pracach budowlanych, przyspieszając proces tworzenia zbrojeń.

Pytanie 7

Jakie urządzenie powinno być użyte do przygotowania mieszanki betonowej, aby proces mieszania składników głównie opierał się na sile grawitacji?

A. Betoniarkę wolnospadową

B. Betoniarka przeciwbieżna

C. Mieszadło elektryczne

D. Mieszadło magnetyczne

Betoniarka wolnospadowa to najlepszy wybór, jeśli chodzi o robienie mieszanki betonowej z wykorzystaniem grawitacji. W tej betoniarce, składniki jak cement, piasek, żwir i woda wrzuca się do bębna, który się kręci. Dzięki temu materiały opadają w dół, co pozwala na fajne i równomierne wymieszanie wszystkiego. To ważne, bo odpowiednio wymieszany beton ma lepsze właściwości mechaniczne. Na budowach betoniarki wolnospadowe są super, bo można je łatwo przemieszczać i szybko przygotować mieszankę. Normy branżowe, takie jak PN-EN 206, zwracają uwagę na to, jak istotne jest dobre wymieszanie składników dla uzyskania betonu, który będzie trwały i wytrzymały. Tego typu betoniarki sprawdzają się też w mniejszych projektach budowlanych, gdzie nie trzeba robić dużych ilości betonu.

Pytanie 8

Aplikacja na powierzchnię deskowania środka o właściwościach antyadhezyjnych realizowana jest w celu

A. oddzielenia deskowania od betonu

B. zapobiegania deformacji deskowania

C. uszczelnienia betonu

D. wzmocnienia deskowania

Zarówno niedopuszczenie do deformacji deskowania, usztywnienie deskowania, jak i uszczelnienie powierzchni betonowej są koncepcjami, które nie odzwierciedlają rzeczywistych celów stosowania preparatów antyadhezyjnych. Nanoszenie takich preparatów nie służy do usztywnienia deskowania, które powinno być wykonane z odpowiednich materiałów i konstrukcji, gwarantujących sztywność i stabilność podczas procesu betonowania. Deformacje deskowania mogą wynikać z niewłaściwego montażu lub niewystarczającej nośności materiałów, a nie z braku preparatu antyadhezyjnego. Stosowanie takich preparatów nie ma również wpływu na uszczelnienie powierzchni betonu, co jest zgoła odmiennym procesem, skierowanym na poprawę trwałości konstrukcji. Uszczelnianie jest zazwyczaj realizowane poprzez zastosowanie odpowiednich impregnatów, które penetrują w głąb materiału, a nie poprzez preparaty antyadhezyjne, które pełnią inną rolę. Typowe błędy myślowe obejmują mylenie funkcji preparatów, które powinny być traktowane jako narzędzia do ułatwienia demontażu, a nie jako mechanizmy ochronne dla deskowań czy betonu. Wnioskując, odpowiednie użycie preparatów antyadhezyjnych jest kluczowe w kontekście jakości i efektywności procesu budowlanego, a ich zastosowanie w sposób niezgodny z przeznaczeniem może prowadzić do problemów w dalszej eksploatacji budowli.

Pytanie 9

Który z typów stali zbrojeniowej zalicza się do stali klasy A-0?

A. St0S-b

B. St3S-b

C. 34GS

D. BST 500

Wybór stali BST 500, 34GS lub St3S-b jako gatunków należących do klasy A-0 jest nieprawidłowy, ponieważ każda z tych stali ma inne właściwości i przeznaczenie. Stal BST 500 to stal zbrojeniowa klasy B, stosunkowo wysoko wytrzymała, która nie spełnia kryteriów stali klasy A-0, a jej główne zastosowanie obejmuje bardziej wymagające struktury, gdzie niezbędna jest zwiększona wytrzymałość na rozciąganie. Z kolei 34GS to stal węglowa przeznaczona głównie do produkcji elementów maszyn i narzędzi, a jej właściwości nie są zgodne ze stalami zbrojeniowymi klasy A-0. Ostatnia z wymienionych, St3S-b, to stal konstrukcyjna, która również nie należy do klasy A-0, a jej zastosowanie jest bardziej związane z budownictwem ogólnym, niekoniecznie zbrojeniowym. Warto zauważyć, że wybór odpowiedniego typu stali zbrojeniowej ma kluczowe znaczenie dla jakości i trwałości konstrukcji. Błędem myślowym jest zakładanie, że wszystkie stale o niskiej zawartości węgla przynależą do klasy A-0, co prowadzi do niewłaściwego doboru materiałów w projektach budowlanych. Zrozumienie różnic między poszczególnymi klasami stali i ich właściwościami jest fundamentalne dla inżynierów budowlanych i projektantów.

Pytanie 10

Kruszywa naturalne wykorzystywane do betonów i zapraw podczas prac budowlanych powinny być składowane w odpowiednich miejscach

A. otwartych, w stosach lub w zasiekach

B. zamkniętych, z dala od bezpośredniego działania promieni słonecznych

C. otwartych, w wykopach pod osłonami

D. zamkniętych, w wentylowanych pomieszczeniach na równej nawierzchni

Odpowiedzi wskazujące na zamknięte składowiska kruszyw są nieprawidłowe, ponieważ zamknięte magazyny mogą prowadzić do problemów związanych z wentylacją i dostępem powietrza. Kruszywa naturalne, aby zachować swoje właściwości fizyczne i chemiczne, muszą być przechowywane w warunkach, które umożliwiają ich naturalne osuszanie oraz ograniczają ryzyko gromadzenia się wody, co może powodować ich zacieki i zjawiska degradacyjne. Podobnie, składowanie w pomieszczeniach wentylowanych na równym podłożu, mimo że może wydawać się rozsądne, ogranicza elastyczność i dostępność materiałów na placu budowy. Odpowiedź dotycząca otwartych składowisk w dołach pod plandekami również jest myląca, ponieważ plandeki nie zapewniają odpowiedniej ochrony przed wilgocią oraz innymi zanieczyszczeniami, a ich użycie może prowadzić do zjawiska kondensacji, które negatywnie wpływa na jakość kruszyw. Niewłaściwe składowanie kruszyw może prowadzić do różnorodnych problemów, w tym wzrostu kosztów produkcji betonów oraz obniżenia ich trwałości, co jest niezgodne z obowiązującymi standardami budowlanymi. Dla zapewnienia wysokiej jakości betonu niezbędne jest korzystanie z metod składowania, które są zgodne z najlepszymi praktykami w branży budowlanej.

Pytanie 11

Pręt nośny prosty belki oznaczono na rysunku cyfrą

A. 3

B. 4

C. 1

D. 2

Wybór innej odpowiedzi może wynikać z niepełnego zrozumienia roli różnych elementów w belkach oraz ich oznaczeń. Pręt oznaczony numerem 2 nie jest głównym elementem nośnym, co jest kluczowe w analizie konstrukcji. Elementy nośne powinny być odpowiednio identyfikowane na podstawie ich funkcji i położenia w strukturze. Pręt 2, który można uznać za mniejszy, może być jedynie elementem pomocniczym, który nie przenosi głównych obciążeń konstrukcyjnych. To błędne rozumienie może prowadzić do sytuacji, w których projektanci niewłaściwie oceniają wytrzymałość konstrukcji, co w praktyce może skutkować poważnymi problemami bezpieczeństwa. Kolejnym typowym błędem jest pomylenie prętów ze względu na ich wizualne cechy, takie jak grubość czy długość, co nie zawsze odzwierciedla ich prawdziwą funkcję nośną. Proces analizy statycznej wymaga dokładnego zrozumienia, które elementy są kluczowe dla ogólnej stabilności konstrukcji. Ważne jest, aby nie tylko segmentować elementy według ich wyglądu, ale również zrozumieć ich znaczenie w kontekście całej struktury, co jest fundamentalne w inżynierii budowlanej oraz projektowaniu konstrukcji. Aby unikać takich błędów, warto stosować się do uznawanych standardów i praktyk inżynierskich, które podkreślają potrzebę dokładnej analizy i weryfikacji wszystkich komponentów, zanim nastąpi ich końcowe zatwierdzenie do użycia.

Pytanie 12

Oblicz ilość żwiru zgromadzonego na hałdzie w kształcie stożka o wysokości 5 m i średnicy podstawy 8 m.

Objętość kruszywa składowanego w hałdzie oszacuj za pomocą wzoru:$$ V = \frac{1}{4} \cdot D^2 \cdot h $$gdzie:
$ V $ – objętość kruszywa,
$ D $ – średnica podstawy hałdy,
$ h $ – wysokość hałdy

A. 10 m³

B. 80 m³

C. 50 m³

D. 20 m³

Wiele osób myli się przy zadaniach tego typu, bo objętość stożka nie jest tak intuicyjna, jak mogłoby się wydawać. Najczęściej popełnianym błędem jest użycie złego wzoru, na przykład podstawienie za promień średnicy podstawy lub pominięcie współczynnika związane z geometryczną budową stożka. W praktyce spotyka się to nagminnie – ktoś bierze wysokość i pomnoży przez pole podstawy bez właściwego przeliczenia, albo potraktuje średnicę jako promień, przez co wychodzą wyniki zdecydowanie odbiegające od rzeczywistości. Niektóre odpowiedzi powstały zapewne przez podzielenie wysokości przez średnicę lub proste przemnożenie tych liczb bez uwzględnienia wzoru dla objętości stożka. Tymczasem prawidłowy wzór do szybkiego szacowania ilości materiału sypkiego na hałdzie tego typu to V = (1/4)·D²·h, gdzie D to średnica, a h to wysokość stożka. W zadaniu mamy D = 8 m i h = 5 m, więc po podstawieniu wyjdzie V = (1/4)·8²·5 = 16·5 = 80 m³. Wyniki typu 20 m³, 10 m³ czy 50 m³ wynikają z błędnych operacji matematycznych lub pominięcia kluczowych elementów wzoru, takich jak podniesienie średnicy do kwadratu albo podzielenie objętości przez odpowiedni współczynnik. Z mojego doświadczenia wynika, że takie pomyłki są typowe, gdy pracuje się „na oko” lub zapomina o podstawowych zasadach geometrii brył. Warto zawsze upewnić się, że stosuje się właściwy wzór – w branży budowlanej i inżynieryjnej to klucz do poprawnych obliczeń i uniknięcia kosztownych pomyłek przy zamawianiu materiałów czy projektowaniu składowisk. Dobrą praktyką jest również odręczne zapisanie wzoru przed podstawianiem wartości – to pozwala uniknąć „głupich” błędów, które potem mogą się zemścić w praktyce.

Pytanie 13

Na podstawie danych podanych w tabeli wskaż typ betoniarki, którą należy użyć, aby przygotować 160 m³ betonu w ciągu 8 godzin roboczych.

Typ betoniarki	Pojemność robocza	Wydajność techniczna m³/h	Moc silnika kW
BP-135 o mieszalniku nieruchomym	135	do 4,0	2,8
BP-250 przeciwbieżna	250	3,0÷5,0	4,5
BPM-250	250	do 7,0	7,0
BP-III-500 AB	500	7,0÷10,0	10,0
BP-1000	1000	20,0÷23,0	26,3

A. BPM-250

B. BP-III-500 AB

C. BP-1000

D. BP-250 przeciwbieżna

Wybór betoniarki, która nie spełnia wymagań dotyczących wydajności, jak to ma miejsce w przypadku modeli BP-III-500 AB, BPM-250 czy BP-250 przeciwbieżnej, może prowadzić do poważnych problemów w organizacji pracy na budowie. Modele te mają zbyt niską wydajność, co oznacza, że nie są w stanie przygotować wystarczającej ilości betonu w wymaganym czasie. Przykładowo, BP-III-500 AB ma maksymalną wydajność na poziomie 10 m³ na godzinę, co skutkuje niewystarczającą produkcją na poziomie 80 m³ betonu w ciągu 8 godzin. Z kolei BPM-250, z jeszcze niższą wydajnością, w ogóle nie spełnia podstawowych wymagań tego zadania. W branży budowlanej szczególnie istotna jest zdolność dostosowania się do harmonogramu prac. Wybierając niewłaściwy typ betoniarki, ryzykujemy opóźnienia, które mogą generować dodatkowe koszty i komplikacje. Dodatkowo, często pojawia się mylne przekonanie, że mniejsze modele mogą być wystarczające dla dużych projektów, co jest błędem. Należy zwrócić uwagę na obliczenia wydajności oraz dokładnie analizować potrzeby konkretnego projektu, aby zapewnić skuteczność i wydajność produkcji betonu, co jest zgodne z najlepszymi praktykami branżowymi.

Pytanie 14

Na podstawie danych zamieszczonych w tabeli oblicz, ile wynosi masa jednego strzemiona o kształcie i wymiarach jak na rysunku, jeżeli wykonane będzie z pręta stalowego o średnicy 8 mm.

Masy jednostkowe prętów zbrojeniowych
Średnica pręta [mm]	6	8	10	12	14	16
Masa jednostkowa [kg/m]	0,222	0,395	0,617	0,888	1,210	1,579

A. 0,200 kg

B. 0,356 kg

C. 0,222 kg

D. 0,395 kg

Odpowiedź 0,395 kg jest poprawna, ponieważ opiera się na precyzyjnych danych dotyczących masy jednostkowej pręta stalowego o średnicy 8 mm, która wynosi 0,395 kg/m. Aby obliczyć masę strzemiona, należy najpierw określić całkowitą długość pręta potrzebnego do jego wykonania. W praktyce, znajomość masy jednostkowej materiałów jest istotna w inżynierii i budownictwie, ponieważ pozwala na dokładne obliczenia nie tylko masy, ale również obciążeń, jakie mogą wystąpić w konstrukcjach. Na przykład, w projektach budowlanych, gdzie bezpieczeństwo i stabilność są kluczowe, wykorzystanie prawidłowych danych dotyczących masy materiałów jest niezbędne do skutecznego obliczania nośności elementów. Zrozumienie, jak zastosować te obliczenia w praktyce, jest elementem podstawowym w kształceniu inżynierów. Dodatkowo, w przypadku użycia stali do produkcji elementów konstrukcyjnych, warto zwrócić uwagę na normy i standardy branżowe, które określają wymogi dotyczące jakości materiałów i metod obliczeń.

Pytanie 15

Jeżeli podczas badania konsystencji mieszanki betonowej metodą stożka opadowego po podniesieniu formy opad stożka wyniósł 12,5 cm, to konsystencja badanej mieszanki jest

Klasy konsystencji mieszanki betonowej wg metody opadu stożka pomiarowego (wg PN-EN 206-1:2003/A2:2006)
Klasa	Opad stożka mm
S1 (wilgotna)	10 ÷ 40
S2 (gęstoplastyczna)	50 ÷ 90
S3 (plastyczna)	100 ÷ 150
S4 (półciekła)	160 ÷ 210
S5 (ciekła)	≥ 220

A. wilgotna.

B. plastyczna.

C. ciekła

D. półciekła.

Odpowiedzi "wilgotna", "półciekła" oraz "ciekła" są błędne, ponieważ nie odzwierciedlają rzeczywistej klasyfikacji konsystencji mieszanki betonowej na podstawie wyniku pomiaru opadu stożka. Mieszanka określana jako wilgotna zazwyczaj charakteryzuje się dużą ilością wody, co może prowadzić do osłabienia struktury betonu, a w przypadku opadu 12,5 cm, mamy do czynienia z mieszanką, która nie spełnia tych warunków. Odpowiedź "półciekła" jest myląca, gdyż sugeruje, że mieszanka jest w stanie przejrzystym, co jest typowe dla mieszanki o znacznie większym opadzie, przeważnie powyżej 15 cm. Z kolei określenie "ciekła" odnosi się do betonu, który ma bardzo wysoki stopień urabialności, co nie jest zgodne z wynikiem 12,5 cm. Tego rodzaju błędy myślowe często wynikają z nieścisłości w interpretacji charakterystyki konsystencji betonu, co jest kluczowe w kontekście praktycznego stosowania materiałów budowlanych. Niewłaściwe klasyfikacje mogą prowadzić do zastosowania mieszanki, która nie spełnia wymagań budowlanych, co zwiększa ryzyko uszkodzeń i obniża trwałość konstrukcji. Zrozumienie tych klasyfikacji jest kluczowe dla inżynierów oraz techników budowlanych, aby mogli podejmować właściwe decyzje w zakresie wyboru materiałów oraz technologii budowlanej.

Pytanie 16

Podczas badania konsystencji mieszanki betonowej opad stożka wyniósł 14 cm. Oznacza to, że badana mieszanka ma klasę konsystencji

Klasy konsystencji mieszanki betonowej
Klasa konsystencji	Opad stożka w cm
S1	1÷4
S2	5÷9
S3	10÷15
S4	16÷21
S5	≥ 22

A. SI

B. S4

C. S2

D. S3

Opad stożka wynoszący 14 cm wskazuje, że badana mieszanka betonowa należy do klasy konsystencji S3. Klasyfikacja ta, oparta na normach branżowych, jest istotna dla oceny właściwości użytkowych betonu w budownictwie. Klasa S3, z przedziałem opadu stożka od 10 do 15 cm, jest odpowiednia dla mieszanek o średniej płynności, co jest niezbędne w przypadku betonowania elementów o bardziej złożonych formach, gdzie wymagana jest odpowiednia konsystencja, by materiał dobrze wypełnił formę i związał się z zbrojeniem. W praktyce, mieszanka tej klasy jest często wykorzystywana w konstrukcjach takich jak płyty fundamentowe czy elementy prefabrykowane, gdzie ważne jest uzyskanie dobrej workowatości bez nadmiernego spływania materiału. Zrozumienie i umiejętność klasyfikacji konsystencji mieszanki betonowej jest kluczowe dla inżynierów budowlanych, gdyż pozwala na dobór odpowiednich materiałów i technologii w zależności od wymagań projektu.

Pytanie 17

Na podstawie danych zawartych w tabeli określ, po ilu dniach można usunąć deskowanie stropu wykonanego w czerwcu, z mieszanki betonowej, do której użyto cementu klasy 42,5.

Zastosowana klasa cementu	Terminy demontażu deskowania w temperaturze otoczenia ≥ 5 °C licząc od dnia zakończenia betonowania
Zastosowana klasa cementu	Boczne deskowanie (belki, ściany, podpory)	Deskowanie stropów	Podpory belek i ram szerokopłaszczyznowych
32,5	3 dni	8 dni	20 dni
32,5 R / 42,5	2 dni	5 dni	10 dni
42,5 R / 52,5 / 52,5 R	1 dzień	3 dni	6 dni

A. Po 3 dniach.

B. Po 2 dniach.

C. Po 5 dniach.

D. Po 1 dniu.

Wybór odpowiedzi dotyczącej usunięcia deskowania po 2 dniach, 3 dniach lub 1 dniu jest błędny i wynika z niepełnego zrozumienia procesu wiązania betonu. Odpowiedzi te sugerują, że czas demontażu deskowania jest niewłaściwie oszacowany, ignorując istotne czynniki, takie jak rodzaj użytego cementu oraz warunki atmosferyczne. Beton klasy 42,5 wymaga przynajmniej 3 dni na osiągnięcie podstawowej wytrzymałości, co jest zgodne z zaleceniami standardów budowlanych. W przypadku deskowania usuniętego zbyt wcześnie, ryzyko uszkodzenia konstrukcji znacznie wzrasta, co może prowadzić do poważnych konsekwencji, takich jak pęknięcia lub deformacje. Ponadto, nie uwzględnienie wpływu temperatury otoczenia na proces twardnienia betonu jest typowym błędem myślowym. Wyższe temperatury przyspieszają proces wiązania, co jednak nie oznacza, że można zredukować czas dojrzewania do 1 lub 2 dni. Właściwe podejście wymaga uwzględnienia wszystkich zmiennych, co podkreśla znaczenie rzetelnej analizy każdego etapu pracy budowlanej oraz adherence do standardów branżowych, które zapewniają bezpieczeństwo i trwałość konstrukcji.

Pytanie 18

Korzystając z fragmentu Katalogu Nakładów Rzeczowych oblicz, ile roboczogodzin potrzebuje betoniarz na ułożenie i zagęszczenie mieszanki betonowej przy wykonywaniu prostych żelbetowych schodów o powierzchni 20 m2 w rzucie, na płycie grubości 8 cm.

		Schody żelbetowe
Rodzaje zawodów	Jednostki miary	proste na płycie grub. 8 cm	wspornikowe proste z płytą grub. 9 cm	proste na belkach policzkowych grub. 6 cm	zabiegowe na płycie lub belkach policzkowych z płytą grub. 8 cm
Nakład na 1 m² rzutu powierzchni
Betoniarze	r-g	0,29	0,35	0,62	0,65

A. 7,0 r-g

B. 5,8 r-g

C. 12,4 r-g

D. 13,0 r-g

Liczby 13,0 roboczogodzin, 7,0 roboczogodzin oraz 12,4 roboczogodzin wskazują na istotne nieporozumienia w zrozumieniu katalogów nakładów i zasad obliczania roboczogodzin. Często pojawiające się błędy polegają na nieprawidłowym oszacowaniu czasu pracy związanym z powierzchnią schodów. Przy obliczaniu roboczogodzin, kluczowe jest stosowanie standardowych wartości, które są określone w dostępnych katalogach, takich jak Katalog Nakładów Rzeczowych. Na przykład, nieprzestrzeganie standardowej wartości 0,29 r-g/m² może prowadzić do zawyżenia kosztów pracy, co z kolei wpływa na całkowity budżet projektu. Istotne jest również, aby zrozumieć, że niektóre odpowiedzi mogą wynikać z pomyłek w mnożeniu lub dodawaniu, co jest częstym błędem w obliczeniach. Zachowanie ostrożności przy takich obliczeniach oraz stosowanie się do uznanych praktyk budowlanych jest kluczowe dla sukcesu każdego projektu budowlanego. Praktyka ta nie tylko zapewnia dokładność, ale również pomaga w efektywnym zarządzaniu czasem i zasobami w trakcie realizacji zadań w budownictwie.

Pytanie 19

Oblicz wydatki na robociznę przy produkcji 10 m³ mieszanki betonowej, jeśli 1 m³ pracownicy przygotowują w czasie 1,29 r-g, a wynagrodzenie za 1 r-g wynosi 15,00 zł?

A. 1935,00 zł

B. 19,35 zł

C. 193,50 zł

D. 150,00 zł

Patrząc na odpowiedzi, widać, że sporo błędów wynika z niezrozumienia tego, jak się oblicza koszty robocizny. Na przykład, odpowiedź 150,00 zł sugeruje, że ktoś pomylił stawkę z całkowitym kosztem, co totalnie wprowadza w błąd. Żeby dobrze policzyć, trzeba wziąć pod uwagę czas pracy, a to zostało tutaj zignorowane. Z kolei odpowiedzi typu 1935,00 zł i 19,35 zł pokazują, że nieza bardzo rozumie się jednostki miary oraz podstawowe zasady mnożenia i dodawania, co prowadzi do dużych błędów w wynikach. W budownictwie precyzja to podstawa! Złe podejście do tych kalkulacji może nie tylko namieszać, ale również narobić poważnych problemów z budżetem w trakcie realizacji projektu. Warto więc pamiętać, że koszty robocizny są ściśle związane z tym, jak efektywnie pracuje zespół, więc dobrze jest to wszystko mieć na uwadze przy każdym projekcie budowlanym.

Pytanie 20

Aby uzyskać mieszankę betonową przy użyciu metody grawitacyjnej, należy wykorzystać betoniarkę.

A. wolnospadową

B. przeciwbieżną

C. o mieszaniu wymuszonym

D. o mieszaniu ciągłym

Zastosowanie betoniarki przeciwbieżnej, wymuszającej czy ciągłej do mieszania mieszanki betonowej metodą grawitacyjną prowadzi do nieporozumień i błędnych wniosków dotyczących technik mieszania. Betoniarki przeciwbieżne, jako urządzenia, w których wirniki obracają się w przeciwnych kierunkach, są zaprojektowane do intensywnego mieszania, co może prowadzić do nadmiernego rozdrobnienia składników. Nie jest to zatem efektywne w kontekście mieszania betonów, które wymagają zachowania odpowiedniej struktury kruszywa oraz jednolitości. Z kolei betoniarki o mieszaniu wymuszonym, gdzie mieszanie odbywa się za pomocą mechanicznych wirników, mogą być wykorzystywane do bardziej zaawansowanych aplikacji, takich jak mieszanie betonów o dużej lepkości, ale nie są odpowiednie do metod grawitacyjnych. Betoniarki o mieszaniu ciągłym stosowane są zazwyczaj w dużych projektach budowlanych, gdzie wymagana jest stała produkcja betonu, ale ich działanie nie odpowiada zasadom metody grawitacyjnej. Kluczowym błędem w myśleniu jest nieodróżnianie metod mieszania i ich odpowiednich zastosowań. Każda z wymienionych technik ma swoje specyficzne przeznaczenie i nie mogą być stosowane zamiennie. Wiedza na temat odpowiednich technologii mieszania jest istotna dla zapewnienia wysokiej jakości betonu, co jest zgodne z normami budowlanymi oraz praktykami branżowymi.

Pytanie 21

Zgodnie z KNR 2-02 Konstrukcje budowlane, ilość mieszanki betonowej potrzebnej do budowy betonowych słupów wyrażana jest w

A. kilogramach

B. tonach

C. metrach kwadratowych

D. metrach sześciennych

Ilość mieszanki betonowej do wykonania betonowych słupów podawana jest w metrach sześciennych, ponieważ jest to jednostka objętości, która najlepiej odzwierciedla potrzebną ilość materiału do wypełnienia formy. W praktyce inżynierskiej i budowlanej, przy obliczeniach dotyczących betonu, objętość jest kluczowym parametrem, ponieważ mieszanka betonowa jest dostarczana i mieszana w określonych ilościach, aby zapewnić odpowiednią wytrzymałość strukturalną. Na przykład, przy projektowaniu słupów nośnych, inżynierowie obliczają objętość, aby określić, ile betonu będzie potrzebne do zrealizowania projektu zgodnie z normami budowlanymi. Zgodnie z KNR 2-02, przy obliczeniach uwzględnia się również straty materiałowe oraz gęstość mieszanki betonowej, co jest istotne dla planowania transportu i kosztów. Właściwe podawanie ilości mieszanki w metrach sześciennych jest zgodne z ogólnymi praktykami w branży budowlanej, co zwiększa precyzję w realizacji projektów budowlanych.

Pytanie 22

Jak przebiega montaż zbrojenia belki, która jest złożona z zgrzewanych elementów płaskich (drabinek)?

A. w wytwórni zbrojenia

B. na stole zbrojarskim, poza deskowaniem

C. bezpośrednio w deskowaniu

D. w magazynie zbrojenia

Odpowiedzi, które mówią o montażu zbrojenia w magazynie, na stole zbrojarskim czy w wytwórni, są słabe z paru powodów. Montowanie zbrojenia w magazynie to nie jest dobry pomysł, bo powinno być montowane w miejscu, gdzie potem będzie beton. Tego typu podejście wprowadza ryzyko błędów i może źle wpłynąć na wytrzymałość całej konstrukcji. Montaż na stole zbrojarskim też nie ma sensu, bo potem musisz przenosić zbrojenie do deskowania, co tylko zwiększa ryzyko uszkodzeń. Dodatkowo, wydłuża to czas i może generować dodatkowe koszty. W wytwórni możesz przygotować zbrojenie, ale montaż powinien być robiony na miejscu budowy, blisko deskowania. Takie podejście omija ważne aspekty efektywności budowy i nie zgadza się z normami, które mówią, że powinno się montować zbrojenie tam, gdzie będzie się z nim pracować.

Pytanie 23

Przedstawiony na ilustracji sprzęt przeznaczony jest do łączenia prętów zbrojeniowych metodą

A. spawania gazowego.

B. spawania elektrycznego.

C. zgrzewania doczołowego.

D. zgrzewania punktowego.

Zgrzewanie punktowe, które jest metodą łączenia prętów zbrojeniowych, polega na stosowaniu wysokiego ciśnienia oraz odpowiednio wysokiej temperatury, aby połączyć materiały w małych obszarach. Ilustracja przedstawia urządzenie typowe dla tego procesu, gdzie elektrody są używane do dostarczenia energii potrzebnej do zgrzania prętów. W praktyce zgrzewanie punktowe jest niezwykle efektywne w przypadku połączeń stalowych, co czyni je powszechnie stosowanym rozwiązaniem w budownictwie i przemyśle motoryzacyjnym. Dzięki lokalnemu podgrzewaniu materiału, minimalizuje się ryzyko deformacji elementów oraz zachowuje ich integralność strukturalną. Wysoka wydajność tej metody oraz jej stosunkowo niskie koszty operacyjne są zgodne z najlepszymi praktykami branżowymi, co czyni zgrzewanie punktowe preferowanym wyborem dla inżynierów zajmujących się projektowaniem konstrukcji. Metoda ta jest również zgodna z normami bezpieczeństwa i jakości, zapewniając trwałe i niezawodne połączenia.

Pytanie 24

Jak należy usunąć zanieczyszczenia takie jak smar lub farba olejna z prętów zbrojeniowych?

A. Oczyścić szczotką drucianą, a potem spłukać wodą

B. Ogrzać parą wodną, a następnie oczyścić przy użyciu szczotki drucianej

C. Opalić lampą benzynową lub usunąć przy pomocy preparatu rozpuszczającego tłuszcze

D. Zmyć strumieniem wody lub oczyścić za pomocą strumienia piasku

Metody oczyszczania prętów zbrojeniowych, takie jak ogrzewanie parą wodną czy szczotkowanie drucianą, nie są zalecane w przypadku poważnych zanieczyszczeń smarami lub farbą olejną. Ogrzewanie parą wodną może rzeczywiście pomóc w rozluźnieniu zanieczyszczeń, jednakże nie rozwiązuje problemu chemicznego, który pozostaje po zakończeniu procesu. Dodatkowo, para wodna może powodować korozję metalu, co jest wbrew podstawowym zasadom ochrony stali. Z kolei szczotkowanie drucianą, mimo że skutecznie usuwa luźne zanieczyszczenia, może nie być wystarczające na bardziej przylegające substancje, które wymagają zastosowania silniejszych środków chemicznych. Zmywanie strumieniem wody lub piasku również jest niewłaściwe, ponieważ woda nie jest w stanie rozpuścić olejów, a piasek może powodować uszkodzenia powierzchni prętów. Typowym błędem myślowym jest przekonanie, że metody mechaniczne są wystarczające do usunięcia wszelkich rodzajów zanieczyszczeń, co prowadzi do nieefektywnego czyszczenia i potencjalnego osłabienia struktury prętów. W procesie oczyszczania stali, warto kierować się sprawdzonymi standardami, co zapewnia nie tylko efektywność, ale i bezpieczeństwo podczas dalszej obróbki materiału.

Pytanie 25

Aby uzyskać 1 m³ mieszanki betonowej o konsystencji gęstoplastycznej C20/25, konieczne jest użycie 280 kg cementu oraz 140 l wody. Jaką ilość wody trzeba dodać do mieszanki betonowej z 300 kg cementu, aby uzyskać mieszankę o identycznej konsystencji?

A. 320 l

B. 460 l

C. 160 l

D. 150 l

Odpowiedzi, które wskazują na inne ilości wody niż 150 l, opierają się na niepoprawnych założeniach dotyczących proporcji wody do cementu w mieszankach betonowych. Wiele osób może mylnie przyjąć, że każda ilość cementu wymaga stałej ilości wody, co jest błędne. Proporcjonalność między cementem a wodą jest kluczowa dla uzyskania odpowiedniej konsystencji mieszanki. Niektórzy mogą również mylić ogólną ilość składników z ilością wody potrzebną do danej masy cementu, co prowadzi do niepoprawnych wyników. Odpowiednie zrozumienie i stosowanie zasad mix designu betonu jest istotne, aby uniknąć zbyt suchej lub zbyt mokrej mieszanki, co może wpływać na wytrzymałość i trwałość gotowego produktu. W praktyce budowlanej, niedoszacowanie lub przeszacowanie ilości wody może skutkować poważnymi problemami, takimi jak pękanie betonu, co prowadzi do dodatkowych kosztów i opóźnień w budowie. Właściwe proporcje są zatem nie tylko kwestią techniczną, ale również ekonomiczną, gdzie każdy kilogram materiału ma znaczenie w kontekście całkowitych kosztów budowy i jakości końcowego produktu.

Pytanie 26

Zgodnie z przedstawioną recepturą roboczą do przygotowania 1 m3 mieszanki betonowej należy użyć m. in.

A. 210 kg cementu i 300 dm3 piasku.

B. 105 kg cementu i 150 dm3 piasku.

C. 21 kg cementu i 120 dm3 piasku.

D. 84 kg cementu i 30 dm3 piasku.

Widzisz, te błędne odpowiedzi pokazują, że dużo osób ma problem z tym, jakie proporcje są właściwe w mieszankach betonowych. Na przykład, stosując 21 kg cementu i 120 dm3 piasku, to totalnie za mało cementu i może wyjść z tego jakiś słaby materiał. Nawet 105 kg cementu i 150 dm3 piasku, choć może się wydawać, że to bliżej prawdy, to wciąż nie daje wystarczającej ilości cementu. Wiesz, brak dobrych proporcji to poważna sprawa, bo może osłabić strukturę betonu, a to w budownictwie to nie jest coś, co chcemy. 84 kg cementu i 30 dm3 piasku to już całkiem nie w porządku, bo cementu jest za mało, a piasku też brak. To takie błędy wynikają z tego, że nie zawsze ludzie rozumieją, jak ważne są proportiony w betonie. Każdy inżynier powinien o tym wiedzieć, żeby nie narobić sobie kłopotów z konstrukcją. Dobre proporcje to klucz do trwałych budowli, moim zdaniem.

Pytanie 27

Na podstawie przedstawionego fragmentu instrukcji określ jak długo należy pielęgnować beton wykonany z użyciem cementu portlandzkiego.

Instrukcja pielęgnacji betonu
(fragment)

(...) Beton dojrzewający należy pielęgnować między innymi poprzez utrzymywanie go w stałej wilgotności:

3 dni w wypadku użycia cementu portlandzkiego szybkowiążącego,
7 dni, gdy użyto cementu portlandzkiego,
14 dni, gdy użyto cementu hutniczego i innych.

Polewanie należy rozpocząć po 24 h.(...)

A. 14 dni.

B. 3 dni.

C. 10 dni.

D. 7 dni.

Beton wykonany z użyciem cementu portlandzkiego wymaga szczególnej pielęgnacji przez okres 7 dni. To podejście jest zgodne z normami budowlanymi, które zalecają utrzymanie odpowiednich warunków wilgotności i temperatury, aby zapewnić właściwą hydratację cementu. Pielęgnacja betonu na tym etapie jest kluczowa, ponieważ pozwala na osiągnięcie optymalnych właściwości mechanicznych i minimalizuje ryzyko pojawienia się mikropęknięć, które mogą negatywnie wpłynąć na trwałość i wytrzymałość elementów betonowych. Przykłady dobrych praktyk obejmują nawadnianie betonu lub przykrywanie go wilgotnymi matami, co skutecznie utrzymuje odpowiednie warunki przez zalecany czas. Warto zauważyć, że prawidłowa pielęgnacja nie tylko wpływa na wytrzymałość betonu, ale także na jego estetykę oraz odporność na czynniki atmosferyczne.

Pytanie 28

Który element żelbetowy betonuje się w przedstawionym na rysunku deskowaniu?

A. Płytę stropową.

B. Stopę fundamentową schodkową.

C. Stopę fundamentową trapezową.

D. Płytę fundamentową.

Na podstawie przedstawionego rysunku możemy zaobserwować deskowanie, które jest charakterystyczne dla stóp fundamentowych schodkowych. Elementy te mają zróżnicowaną wysokość i schodkowy kształt, co umożliwia ich dostosowanie do warunków gruntowych i obciążeniowych na placu budowy. Stopy fundamentowe schodkowe są szczególnie użyteczne w przypadku nierównych terenów, ponieważ ich konstrukcja pozwala na lepsze rozłożenie obciążeń i stabilizację całej konstrukcji. W praktyce, ich zastosowanie jest zgodne z obowiązującymi normami budowlanymi, które wskazują na konieczność odpowiedniego fundamentowania w trudnych warunkach gruntowych. Dodatkowo, przy projektowaniu takich elementów należy zwrócić uwagę na zastosowanie odpowiednich materiałów, które zapewnią odpowiednią wytrzymałość oraz trwałość konstrukcji. Przykładem mogą być stopy fundamentowe schodkowe używane pod słupy nośne lub w konstrukcjach mostów, gdzie stabilność jest kluczowym czynnikiem.

Pytanie 29

Na podstawie Specyfikacji warunków technicznych wykonania zbrojenia w słupach żelbetowych nieuzwojonych, określ ile powinna wynosić minimalna średnica strzemion w zbrojeniu słupa żelbetowego nieuzwojonego, jeżeli największa średnica prętów podłużnych w tym zbrojeniu wynosi 30 mm?

Specyfikacja warunków technicznych wykonania zbrojenia w słupach żelbetowych nieuzwojonych
(fragment)

Minimalna odległość między prętami wynosi 50 mm, a maksymalna nie może przekraczać 400 mm.
Zbrojenie podłużne słupów powinno być wykonane z prętów o średnicy 6÷32 mm.
Średnica strzemion powinna być nie mniejsza niż ¼ największej średnicy prętów podłużnych i wynosić nie mniej niż 6 mm.
Rozstaw strzemion nie powinien być mniejszy niż 20 minimalnych średnic zbrojenia podłużnego.

A. 5 mm

B. 6 mm

C. 7 mm

D. 8 mm

Często można spotkać się z błędnym rozumowaniem, które prowadzi do wyboru niewłaściwej średnicy strzemion w zbrojeniu słupa żelbetowego. Wartości takie jak 6 mm, 7 mm czy 5 mm są niewłaściwe, ponieważ nie spełniają podstawowych wymagań określonych w normach budowlanych. Minimalna średnica strzemion powinna wynikać z analizy największej średnicy prętów podłużnych, co w przypadku 30 mm daje nam wymaganą wartość 7,5 mm, którą zaokrąglamy do 8 mm. Niezastosowanie się do tych zasad może prowadzić do zastosowania strzemion o zbyt małej średnicy, co z kolei wpływa na stabilność całej konstrukcji. W praktyce, nieodpowiednie strzemiona mogą nie zapewnić właściwego zbrojenia w kierunku poprzecznym, co skutkuje zwiększonym ryzykiem pęknięć betonu. Ponadto, inżynierowie mogą nie brać pod uwagę wpływu obciążeń dynamicznych, co może prowadzić do katastrofalnych skutków. Standardy, takie jak Eurokod 2, wyraźnie określają wymogi dotyczące zbrojenia, aby uniknąć takich problemów. Warto zatem dogłębnie zapoznać się z wymaganiami norm i standardów, aby podejmować prawidłowe decyzje inżynieryjne, które zapewnią bezpieczeństwo i trwałość konstrukcji.

Pytanie 30

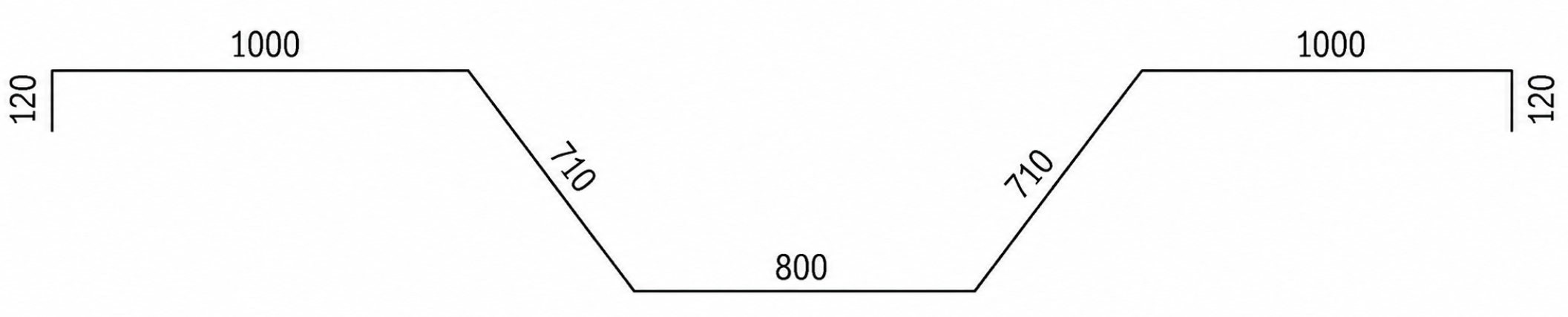

Oblicz całkowitą długość 4 prętów głównych o kształcie przedstawionym na rysunku.

A. 9,32 m

B. 4,46 m

C. 17,84 m

D. 12,37 m

Wybór błędnej odpowiedzi jest często wynikiem nieprawidłowego rozumienia zasad obliczania długości elementów konstrukcyjnych. Wiele osób może popełniać błąd, myśląc, że wystarczy dodać długości poszczególnych prętów bez uwzględnienia ich geometrii i specyfiki projektu. Na przykład, jeżeli długości prętów są różne, konieczne jest dokładne zrozumienie, jak te różnice wpływają na całkowitą długość. Często mylnie zakłada się, że wszystkie pręty mają identyczne wymiary, co prowadzi do zawyżonych lub zaniżonych wyników. Warto również zauważyć, że obliczenia nie uwzględniające dodatkowych czynników, takich jak tolerancje produkcyjne, mogą prowadzić do nieprawidłowych oszacowań. Dla zapewnienia dokładności obliczeń, zaleca się korzystanie z narzędzi takich jak programy CAD, które pozwalają na precyzyjne modelowanie i obliczanie długości prętów w oparciu o rzeczywiste wymiary i parametry materiałowe. Użycie standardów branżowych jest kluczowe, aby uniknąć typowych błędów myślowych, takich jak przyjmowanie uproszczeń, które nie biorą pod uwagę złożoności rzeczywistych konstrukcji. Ignorowanie tych aspektów może prowadzić do poważnych problemów w trakcie realizacji projektu, a nawet w przyszłym użytkowaniu konstrukcji.

Pytanie 31

Pręt nośny prosty belki jednoprzęsłowej oznaczono na rysunku cyfrą

A. 4

B. 2

C. 1

D. 3

Wybierając jedną z pozostałych odpowiedzi, można napotkać szereg nieporozumień związanych z identyfikacją prętów nośnych w konstrukcji belki jednoprzęsłowej. Odpowiedzi sugerujące inne cyfry mogą wynikać z mylnego rozumienia oznaczeń w rysunkach technicznych. Często, podczas analizy konstrukcji, inżynierowie mogą błędnie zinterpretować, który element pełni funkcję nośną. Na przykład, wybierając cyfrę 1, można pomylić element podporowy z prętem nośnym. W rzeczywistości, element ten nie przenosi obciążeń w taki sam sposób jak pręt nośny, który jest kluczowy w kontekście statyki i dynamiki konstrukcji. Z kolei wybór cyfry 2 lub 4 może wynikać z braku zrozumienia, jak różne elementy wchodzą w interakcje ze sobą w systemie nośnym. Każdy z tych elementów ma swoją specyfikę i rolę, co wymaga dokładnej analizy i znajomości zasad statyki. Błędne podejście do interpretacji rysunku technicznego może prowadzić do poważnych konsekwencji w projektowaniu, w tym do niewłaściwego doboru materiałów i obliczeń nośności. W inżynierii budowlanej, kluczowe znaczenie ma ścisłe przestrzeganie norm, takich jak PN-EN 1991, które wskazują na konieczność poprawnej oceny obciążeń w konstrukcjach. Zrozumienie tych zasad jest niezbędne, aby uniknąć typowych błędów myślowych, które mogą prowadzić do fałszywych wniosków.

Pytanie 32

Przedstawione na rysunku przekładki dystansowe stosowane są w celu zapewnienia właściwego rozstawu między

A. zbrojeniem podłużnym a deskowaniem słupa żelbetowego.

B. podłużnym a poprzecznym zbrojeniem ławy żelbetowej.

C. dolnym a górnym zbrojeniem płyty żelbetowej.

D. dolnym zbrojeniem a deskowaniem belki żelbetowej.

Analizując przedstawione odpowiedzi, można zauważyć kilka powszechnych błędów myślowych, które prowadzą do niepoprawnych wniosków. W pierwszej kolejności, odpowiedzi dotyczące zbrojenia deskowań belki i słupa żelbetowego pokazują nieporozumienie związane z funkcją przekładek dystansowych. Przekładki nie są stosowane do regulacji odległości między zbrojeniem a deskowaniem; ich główną funkcją jest utrzymanie właściwego rozstawu między warstwami zbrojenia. W przypadku odpowiedzi sugerujących, że przekładki można używać do regulacji odległości między zbrojeniem podłużnym a deskowaniem słupa, świadczy to o braku zrozumienia roli deskowania i zbrojenia w kontekście konstrukcji żelbetowych. Deskowanie ma za zadanie jedynie formowanie konstrukcji, podczas gdy przekładki dystansowe są kluczowe dla zapewnienia odpowiedniego ułożenia zbrojenia wewnątrz betonu, co przekłada się na jego wytrzymałość. Warto przypomnieć, że nieodpowiednie rozmieszczenie zbrojenia może prowadzić do poważnych problemów w konstrukcji, takich jak zmniejszona nośność czy zwiększone ryzyko pęknięć, co jest sprzeczne z najlepszymi praktykami budowlanymi, które kładą nacisk na precyzyjne wykonanie detali konstrukcyjnych. Dlatego znajomość funkcji przekładek oraz ich zastosowania jest kluczowa w projektowaniu oraz w wykonywaniu zadań związanych z budową konstrukcji żelbetowych.

Pytanie 33

Jeżeli podczas badania konsystencji mieszanki betonowej metodą stożka opadowego po podniesieniu formy opad stożka wyniósł 18 cm, to konsystencja badanej mieszanki jest

Klasy konsystencji mieszanki betonowej wg metody opadu stożka pomiarowego (wg PN-EN 206-1:2003/A2:2006)
Klasa	Opad stożka mm
S1 (wilgotna)	10 ÷ 40
S2 (gęstoplastyczna)	50 ÷ 90
S3 (plastyczna)	100 ÷ 150
S4 (półciekła)	160 ÷ 210
S5 (ciekła)	≥ 220

A. wilgotna.

B. ciekła

C. plastyczna.

D. półciekła.

Wybór odpowiedzi, która klasyfikuje mieszankę jako ciekłą, nie jest prawidłowy. Zdefiniowana klasa S5, do której przyporządkowuje się mieszanki ciekłe, występuje przy opadzie przekraczającym 210 mm. Mieszanka klasyfikowana jako ciekła ma znacznie wyższą płynność, co skutkuje łatwiejszym wylewaniem, ale również może prowadzić do problemów z nadmiernym rozprzestrzenieniem się mieszanki, co nie jest zawsze pożądane. W kontekście budowlanym, nadmiar płynności może skutkować niewłaściwymi formami i deformacjami, które wpływają na stabilność strukturalną. Odpowiedzi klasyfikujące mieszankę jako plastyczną wskazują na mylne zrozumienie pojęcia konsystencji. Klasa S3, do której należy mieszanka plastyczna, ma opad od 130 mm do 160 mm, co oznacza, że jest mniej płynna i bardziej zwarta niż mieszanka półciekła. Zbyt mała płynność może powodować trudności w formowaniu, co ogranicza zastosowanie betonu w bardziej skomplikowanych projektach. Z kolei określenie mieszanki jako wilgotnej wprowadza w błąd, ponieważ wilgotność odnosi się do zawartości wody w mieszance, a nie do jej konsystencji. Takie nieporozumienia mogą prowadzić do błędów w doborze materiałów oraz technologii, co w konsekwencji wpływa na jakość i trwałość końcowego produktu.

Pytanie 34

Podstawowym wymogiem skutecznego transportu zbrojenia jest wybór takiego środka transportu, który

A. ułatwi załadunek zbrojenia

B. zabezpieczy materiał przed deformacją

C. usprawni rozładunek zbrojenia

D. przewiezie zbrojenie w możliwie najkrótszym czasie

Kiedy myślimy o transporcie zbrojenia, ważne jest, by zrozumieć, że nie wszystkie aspekty logistyki mają równą wagę. Wybór środka transportu wyłącznie na podstawie jego zdolności do szybkiego przewozu zbrojenia, ignorując przy tym aspekty zabezpieczenia materiału przed deformacją, jest podejściem niepełnym i potencjalnie ryzykownym. Przewóz zbrojenia w najkrótszym czasie może prowadzić do pośpiechu, co z kolei zwiększa ryzyko niewłaściwego załadunku i zabezpieczenia materiału. Takie przypadki mogą prowadzić do uszkodzeń, które mają długofalowy wpływ na jakość konstrukcji. Podobnie, skoncentrowanie się na ułatwieniu załadunku lub rozładunku, bez uwzględnienia ochrony przed deformacją, może skutkować nieprawidłowym ułożeniem zbrojenia, co stwarza ryzyko jego przemieszczenia w trakcie transportu. Istotne jest, aby mieć na uwadze zasady dotyczące transportu materiałów budowlanych, które kładą nacisk na ochronę przed uszkodzeniem. Takie zasady są osadzone w najlepszych praktykach branżowych, które podkreślają, że bezpieczeństwo i jakość materiałów są zawsze priorytetem, a nie tylko czas dostawy.

Pytanie 35

Jakie urządzenie wykorzystuje się do gięcia prętów na strzemiona o średnicy do 12 mm?

A. wyciągarkę ręczną

B. giętarkę widełkową

C. zwijarkę

D. giętarkę trzpieniową

Giętarka widełkowa jest specjalistycznym urządzeniem zaprojektowanym do precyzyjnego gięcia prętów o średnicach do 12 mm, co czyni ją idealnym narzędziem w procesie produkcji strzemion. Jej konstrukcja pozwala na uzyskanie powtarzalnych kształtów oraz dokładnych kątów gięcia, co jest kluczowe w budownictwie, gdzie strzemiona muszą spełniać konkretne normy wytrzymałościowe i projektowe. Przykładowo, podczas produkcji elementów zbrojeniowych do żelbetonowych konstrukcji, giętarka widełkowa umożliwia efektywne i szybkie formowanie prętów, co z kolei wpływa na skrócenie czasu realizacji projektu. Dodatkowo, stosowanie giętarek w procesach produkcyjnych sprzyja podwyższeniu jakości elementów oraz zmniejsza ryzyko błędów ludzkich, co jest zgodne z najlepszymi praktykami w branży budowlanej. Warto również zwrócić uwagę, że giętarki widełkowe są często wykorzystywane w warsztatach i na budowach, co potwierdza ich wszechstronność i niezawodność w codziennej pracy inżynierów budowlanych.

Pytanie 36

Jak można pozbyć się oblodzenia ze stali zbrojeniowej?

A. Przy użyciu strumienia ciepłego powietrza

B. Dzięki oczyszczeniu za pomocą szczotki drucianej

C. Poprzez ostukanie stalowym młotkiem

D. Za pomocą strumienia piasku pod dużym ciśnieniem

Usunięcie oblodzenia ze stali zbrojeniowej strumieniem ciepłego powietrza jest uznaną praktyką w branży budowlanej i inżynieryjnej. Ciepłe powietrze skutecznie rozmraża lód, co pozwala na bezpieczne i szybkie usunięcie lodu bez ryzyka uszkodzenia powierzchni stalowej. Proces ten jest również zgodny z normami bezpieczeństwa, które zalecają unikanie metod, które mogą prowadzić do uszkodzeń mechanicznych materiału. W praktyce, stosowanie nagrzewnic powietrza lub urządzeń typu hot air gun w celu podgrzania stalowej powierzchni przed usunięciem lodu jest powszechną metodą w warunkach budowlanych, zwłaszcza w okresie zimowym. Dzięki tej metodzie można również zminimalizować ryzyko dalszego zamarzania, co jest istotne w kontekście ochrony konstrukcji. Dodatkowo, stosowanie ciepłego powietrza jest bardziej ekologiczne, ponieważ nie generuje odpadów ani nie wymaga stosowania chemikaliów, które mogą być szkodliwe dla otoczenia.

Pytanie 37

Zagęszczanie betonu przy zastosowaniu deskowania aktywnego polega na jego

A. podgrzewaniu

B. wibrowaniu

C. odpowietrzaniu

D. prasowaniu

Podgrzewanie mieszanki betonowej to sposób na poprawienie jej właściwości przez zwiększenie temperatury, co często przyspiesza reakcję hydratacji. Ale nie jest to metoda zagęszczania, bardziej chodzi o to, żeby osiągnąć lepszą jakość, szczególnie jak jest zimno. Wibrowanie, które sporo osób myli z odpowietrzaniem, służy głównie do zagęszczania betonu, co może pomóc w usunięciu powietrza, ale nie ma nic wspólnego z aktywnym deskowaniem. W praktyce wibrowanie czasem przesuwa kruszywa, co może wpłynąć na jednolitość mieszanki. Prasowanie też jest metodą wykorzystywaną przy produkcji niektórych prefabrykatów, ale to nie klasyczne zagęszczanie betonu. Jak używamy tych metod niewłaściwie, to możemy trafić na problemy, np. z pękaniem czy osiadaniem elementów betonowych. Często mylimy zagęszczanie z odpowietrzaniem, przez co niedoceniamy, jak ważne jest usunięcie powietrza, a to jest kluczowe dla strukturalnej integralności betonu. Właściwe metody odpowietrzania, jak aktywne deskowanie, powinny być zawsze stosowane zgodnie z najlepszymi praktykami budowlanymi oraz normami, żeby beton miał najlepsze właściwości mechaniczne.

Pytanie 38

Jakie urządzenie powinno zostać zastosowane do gięcia prętów zbrojeniowych o średnicy 40 mm?

A. Klucza zbrójarskiego

B. Giętarki ręcznej

C. Wciągarki mechanicznej

D. Giętarki mechanicznej

Giętarki ręczne są narzędziem, które wytwarza zgięcia w prętach zbrojeniowych, jednak ich zastosowanie ogranicza się do prętów o mniejszych średnicach. Przy próbie wyginania prętów o średnicy 40 mm, siła potrzebna do ich ugięcia może być zbyt duża, co może prowadzić do uszkodzenia narzędzia oraz niewłaściwego wykonania zgięcia. Dlatego ich wykorzystanie w takim przypadku jest nieefektywne i może zagrażać bezpieczeństwu operatora. Klucz zbrojarski, choć użyteczny w niektórych aspektach pracy zbrojarskiej, nie jest przeznaczony do gięcia prętów. Służy on do mocowania lub przytrzymywania prętów w odpowiedniej pozycji, ale nie ma funkcji wyginania, co czyni go niewłaściwym narzędziem w tej sytuacji. Wciągarki mechaniczne, z drugiej strony, są używane do podnoszenia ciężarów, a nie do ich wyginania. Użycie wciągarki do tego celu byłoby nie tylko nieefektywne, ale także niebezpieczne, gdyż nie została ona zaprojektowana do generowania siły w sposób, który umożliwiałby wyginanie prętów. Kluczowym błędem myślowym w przypadku odpowiedzi na to pytanie jest niezrozumienie, że różne narzędzia są przeznaczone do różnych zastosowań i ich wybór powinien być zgodny z wymogami technicznymi oraz standardami budowlanymi. Właściwe narzędzie nie tylko wpływa na jakość pracy, ale także na bezpieczeństwo osób pracujących na budowie.

Pytanie 39

Włókna stalowe, szklane lub syntetyczne stosowane są jako dodatki do mieszanek betonowych podczas wytwarzania

A. żużlobetonów

B. asfaltobetonów

C. polimerobetonów

D. fibrobetonów

Włókna stalowe, szklane lub syntetyczne są kluczowymi dodatkami do mieszanek betonowych w produkcji fibrobetonów. Fibrobeton to rodzaj betonu, w którym włókna są dodawane w celu poprawy właściwości mechanicznych oraz trwałości materiału. Włókna te działają jako zbrojenie w betonie, co pozwala na zwiększenie jego odporności na pękanie oraz poprawę elastyczności. Przykładem praktycznego zastosowania fibrobetonów jest budowa nawierzchni drogowych, gdzie ich wytrzymałość na zginanie oraz odporność na zmęczenie są kluczowe. Dodatkowo, fibrobeton może być stosowany w konstrukcjach prefabrykowanych, co zmniejsza ryzyko pęknięć podczas transportu i montażu. W branży budowlanej stosuje się różne normy, takie jak PN-EN 14889-1, które regulują wymagania dotyczące włókien stosowanych w betonie, co potwierdza ich znaczenie i zastosowanie w nowoczesnych technologiach budowlanych.

Pytanie 40

Podczas swobodnego upuszczania mieszanki betonowej z nadmiernej wysokości może dojść do

A. rozsegregowania komponentów mieszanki

B. zmiany proporcji wody do cementu

C. zmiany konsystencji mieszanki

D. szybkiego zagęszczenia mieszanki

Kiedy zrzucasz mieszankę betonową z wysokości, to faktycznie może się zdarzyć, że składniki się rozseparują. Dlatego, że różne składniki mają różną gęstość, to cięższe, jak np. żwir, opadną na dno, a lżejsze jak cement czy woda mogą pozostać na wierzchu. To nie jest najlepsze dla jednorodności mieszanki, a przez to może też wpłynąć na jej właściwości mechaniczne, co obniża jakość finalnego betonu. Lepiej unikać takich sytuacji, więc fajnie jest lać beton z mniejszych wysokości albo używać form, które pomogą w tym procesie. Jak zadbasz o odpowiednią mieszankę, to beton będzie mocniejszy i trwalszy, co jest zgodne z tym, co mówi się w branży budowlanej.

Rozpocznij nowy egzamin

Powrót do strony głównej
