Informacje o egzaminie:

Zawód: Technik mechanik
Kwalifikacja: MEC.05 - Użytkowanie obrabiarek skrawających
Data rozpoczęcia: 8 maja 2026 10:17
Data zakończenia: 8 maja 2026 10:25

Egzamin niezdany

Wynik: 17/40 punktów (42,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

W trakcie toczenia materiału najbardziej pożądanym ze względu na wytrzymałość narzędzia jest wiór

A. piłkowy

B. odpryskowy

C. wstęgowy

D. schodkowy

Odpowiedzi 'wstęgowy', 'piłkowy' oraz 'schodkowy' nie są poprawne z perspektywy trwałości ostrza w procesie toczenia i mają swoje ograniczenia. Wiór wstęgowy powstaje w wyniku działania mniejszych sił skrawających i jest charakterystyczny dla obróbki osiowej, co prowadzi do mniejszych mocy skrawania, ale jednocześnie może zwiększać zużycie narzędzia. W przypadku piłkowego wióra, który jest stosowany głównie w procesach cięcia, jego generacja jest rezultatem pracy narzędzi piłujących, co nie jest odpowiednie w kontekście toczenia, gdzie wymagane jest bardziej precyzyjne odrywanie materiału. Wiór schodkowy, z kolei, pojawia się w wyniku przerywanego skrawania i jest często skutkiem niewłaściwego ustawienia parametrów obróbczych, co prowadzi do gorszej jakości wykończenia i zwiększonego zużycia narzędzi. W rezultacie, przyjmowanie tych wiórów jako optymalnych w kontekście toczenia może prowadzić do mylnych wniosków, obniżenia jakości produkcji oraz wzrostu kosztów związanych z wymianą narzędzi i naprawą powierzchni obrabianych. Warto zwrócić uwagę na znaczenie odpowiednich parametrów skrawania, aby uzyskać pożądany typ wióra, a co za tym idzie, osiągnąć najwyższą efektywność i jakość procesu obróbczej.

Pytanie 2

Sposób mocowania wymiennych płytek skrawających bezotworowych w gniazdach ostrzy noży tokarskich, jest przedstawiony na rysunku oznaczonym literą

A. C.

B. D.

C. A.

D. B.

Sposób mocowania wymiennych płytek skrawających bezotworowych w gniazdach ostrzy noży tokarskich jest kluczowym elementem w obróbce skrawaniem. Odpowiedź A jest poprawna, ponieważ na tym rysunku przedstawiono typowy sposób mocowania tych płytek za pomocą klina, co jest zgodne z praktykami stosowanymi w nowoczesnych technologiach obróbczych. Mocowanie za pomocą klina zapewnia stabilność i precyzję podczas skrawania, co jest istotne dla uzyskiwania wysokiej jakości powierzchni obrabianych. Płytki bezotworowe charakteryzują się prostszą konstrukcją, co eliminuje potrzebę stosowania dodatkowych otworów montażowych, co z kolei przyspiesza proces wymiany narzędzi. Użycie klina do mocowania pozwala na łatwą regulację i wymianę płytek, co zwiększa efektywność produkcji. W praktyce, zastosowanie rozwiązań takich jak te przedstawione na rysunku A znajduje się w wielu branżach, gdzie precyzja i szybkość są kluczowe, jak w przemyśle lotniczym, motoryzacyjnym czy w produkcji narzędzi skrawających.

Pytanie 3

Powierzchnie czopów wałów po utwardzeniu cieplnym powinny być

A. radełkowane

B. frezowane w sposób zgrubny

C. toczone w sposób zgrubny

D. szlifowane

Szlifowanie utwardzonych cieplnie powierzchni czopów wałów to naprawdę ważny proces, bo to właśnie wtedy osiągamy fajną jakość powierzchni i dokładność wymiarową. Utwardzenie cieplne działa tak, że materiał podgrzewa się do wysokiej temperatury, a potem szybko schładza, co sprawia, że stal staje się twarda i bardziej wytrzymała. Dzięki temu jest bardziej odporna na zużycie. Ale uwaga! Takie utwardzone powierzchnie mogą być trudne do obróbki tradycyjnymi metodami, jak toczenie czy frezowanie, bo narzędzia szybko się zużywają. Szlifowanie jest w tej sytuacji lepszym wyjściem, bo używa się tam bardzo drobnych ziaren, więc można uzyskać gładką powierzchnię bez zbędnego usuwania materiału. W praktyce, to jest dość powszechne w przemyśle, zwłaszcza w motoryzacyjnym czy maszynowym, gdzie produkuje się wały korbowe. Tam każdy detal musi być dokładny, by wszystko działało jak należy. Warto też dodać, że zgodnie z normami, jak ISO 1302, szlifowanie utwardzonych powierzchni to najlepsza praktyka, co jeszcze bardziej akcentuje jego znaczenie w obróbce materiałowej.

Pytanie 4

Zabieg toczenia czołowego przedstawia rysunek oznaczony literą

A. B.

B. D.

C. A.

D. C.

Rysunek oznaczony literą C przedstawia toczenie czołowe, które jest kluczowym procesem w obróbce skrawaniem. W toczeniu czołowym narzędzie skrawające porusza się prostopadle do osi obrotu przedmiotu obrabianego, co pozwala na uzyskanie gładkich powierzchni czołowych oraz precyzyjnych kształtów. Toczenie czołowe jest powszechnie stosowane w produkcji detali o dużej dokładności, takich jak wały, tuleje czy zębatki. W praktyce, tocząc elementy w ten sposób, można uzyskać nie tylko wysoką jakość powierzchni, ale także korzystny kształt, co jest istotne w wielu zastosowaniach inżynieryjnych. W standardach obróbczych, takich jak ISO 2768, zwraca się uwagę na znaczenie toczenia czołowego w kontekście tolerancji wymiarowych. Opanowanie tego rodzaju toczenia jest więc fundamentalne dla każdego operatora maszyn skrawających, a także dla inżynierów zajmujących się projektowaniem procesów obróbczych.

Pytanie 5

Oblicz prędkość obrotową wrzeciona (n) tokarki przy toczeniu wałka o średnicy d = 100 mm, mając na uwadze, że prędkość skrawania wynosi v_c = 157 m/min. Wykorzystaj wzór: v_c = πdn/1000.

A. 1500 obr./min

B. 50 obr./min

C. 500 obr./min

D. 250 obr./min

Właściwe zrozumienie obliczeń związanych z obrotami wrzeciona tokarki jest kluczowe dla prawidłowego procesu obróbczej. W przypadku błędnych odpowiedzi, takich jak 50 obr./min, 250 obr./min czy 1500 obr./min, pojawiają się typowe błędy myślowe. Odpowiedź 50 obr./min sugeruje znaczne zaniżenie prędkości skrawania, co może prowadzić do nieefektywnej produkcji oraz niskiej jakości obrabianych elementów. Z kolei 250 obr./min, mimo że jest bliższe poprawnej odpowiedzi, wciąż nie uwzględnia odpowiedniej relacji między prędkością skrawania a obrotami wrzeciona, co skutkuje nieoptymalnym procesem obróbczy. Natomiast odpowiedź 1500 obr./min znacząco przekracza realne wartości, co może prowadzić do uszkodzenia narzędzi skrawających oraz obróbki nadmiernie wydajnej, co w rzeczywistości nie jest praktycznie wykonalne w standardowych warunkach obróbczych. W obliczeniach związanych z obrotami wrzeciona należy zwrócić uwagę na jednostki miary oraz konwersje, aby uniknąć takich pomyłek. Zrozumienie istoty prędkości skrawania oraz jej wpływu na proces obróbczy jest kluczowe dla specjalistów zajmujących się inżynierią produkcji oraz technologii mechanicznej.

Pytanie 6

Aby zrealizować gwint wewnętrzny M10 przy użyciu zestawu gwintowników na tokarkach konwencjonalnych, obrabiarka powinna być wyposażona w

A. konik z pinolą

B. śrubę pociągową

C. podtrzymkę stałą

D. skrzynkę Nortona

Odpowiedź "konik z pinolą" jest poprawna, ponieważ konik pełni kluczową rolę w stabilizacji narzędzi skrawających podczas obróbki gwintów wewnętrznych. W przypadku gwintu M10, który jest powszechnie stosowany w różnych zastosowaniach przemysłowych, ważne jest, aby narzędzie było dokładnie prowadzone, co pozwala na uzyskanie wymaganego wymiaru oraz jakości powierzchni gwintu. Konik z pinolą umożliwia precyzyjne wsparcie narzędzia w trakcie obróbki, co znacząco zmniejsza drgania i poprawia dokładność gwintowania. W praktyce, podczas toczenia gwintów wewnętrznych, konik z pinolą jest ustawiany w taki sposób, aby narzędzie nie tylko dobrze wchodziło w materiał, ale również aby siły skrawania były równomiernie rozłożone na całej długości gwintu. W branży obróbczej standardem jest używanie konika z pinolą podczas gwintowania, co jest zgodne z najlepszymi praktykami stosowanymi w mechanice precyzyjnej oraz w produkcji seryjnej. Dodatkowo, konik z pinolą pozwala na łatwe ustawienie narzędzia pod odpowiednim kątem, co wpływa na jakość obróbki. Takie podejście zwiększa efektywność procesu produkcyjnego i minimalizuje ryzyko błędów wymiarowych.

Pytanie 7

Wiertło przedstawione na rysunku posiada chwyt typu

A. cylindrycznego z płetwą.

B. stożkowego Morse’a.

C. cylindrycznego HE.

D. cylindrycznego pełnego.

Wybór chwytu stożkowego Morse’a, cylindrycznego z płetwą lub cylindrycznego pełnego jest błędny z kilku powodów. Chwyt stożkowy Morse’a charakteryzuje się innym kształtem, który pozwala na osadzenie narzędzia w otworze o stożkowej formie. To zapewnia stabilne mocowanie, jednak nie jest to odpowiedni wybór dla wierteł z rowkiem H, ponieważ ten typ nie pasuje do wymagań dotyczących chwytów cylindrycznych. Chwyt cylindryczny z płetwą wprowadza dodatkowe elementy, które mogą utrudniać łatwe mocowanie i demontaż narzędzi, co jest niepraktyczne w kontekście precyzyjnych operacji wiertarskich. W przypadku chwytu cylindrycznego pełnego, brak rowka H prowadzi do mniejszej stabilności narzędzia w uchwycie, co zwiększa ryzyko wyślizgiwania się wiertła podczas pracy. Wszystkie te błędne odpowiedzi nie uwzględniają kluczowych właściwości chwytów, które są istotne dla efektywności i bezpieczeństwa pracy. Wybór niewłaściwego chwytu może prowadzić do problemów z jakością wykonywanych otworów, a także do zwiększonego zużycia narzędzi, co w konsekwencji generuje dodatkowe koszty produkcji. W przemyśle ważne jest ścisłe przestrzeganie standardów i praktyk, które zapewniają optymalną wydajność i bezpieczeństwo operacji wiertarskich.

Pytanie 8

Na rysunku noża tokarskiego strzałką oznaczono

A. główną krawędź skrawającą.

B. pomocniczą krawędź skrawającą.

C. powierzchnię natarcia.

D. główną powierzchnię przyłożenia.

Główna powierzchnia przyłożenia, oznaczona na rysunku strzałką, jest kluczowym elementem w geometrii noża tokarskiego. Jest to ta płaska powierzchnia znajdująca się bezpośrednio pod główną krawędzią skrawającą, która ma istotny wpływ na proces obróbczy. Jej zadaniem jest zapewnienie stabilności i precyzji podczas obróbki, a także zmniejszenie tarcia, co przekłada się na lepszą jakość powierzchni obrabianych detali. W praktyce, prawidłowe zidentyfikowanie tej powierzchni jest niezbędne dla efektywnego doboru parametrów skrawania oraz narzędzi, które będą stosowane w danym procesie. W branży obróbczej, zrozumienie funkcji głównej powierzchni przyłożenia jest zgodne z najlepszymi praktykami inżynieryjnymi, co pozwala na optymalizację procesów produkcyjnych oraz zwiększenie trwałości narzędzi. Warto wiedzieć, że odpowiedni kąt nachylenia tej powierzchni oraz jej geometria są kluczowe dla efektywności skrawania oraz minimalizacji zużycia narzędzi.

Pytanie 9

Jaką funkcję pełni M03 w programie sterującym?

A. wybranie prawych obrotów wrzeciona

B. postój czasowy trwający trzy sekundy

C. gwintowanie o skoku wzrastającym

D. dosunięcie podparcia kłem konika

Funkcja pomocnicza M03 w programie sterującym jest kluczowa dla operacji obróbczych, ponieważ jej działanie polega na wybraniu prawych obrotów wrzeciona. Prawe obroty są standardowym kierunkiem obrotu narzędzia w większości aplikacji CNC, co sprawia, że ich wybór jest istotny dla efektywności i precyzji obróbki. Przykładem zastosowania tej funkcji jest sytuacja, w której operator musi wykonać cięcie lub frezowanie elementu metalowego, co wymaga precyzyjnych obrotów narzędzia. W sytuacjach, gdy używane są narzędzia skrawające, kierunek obrotów ma wpływ na jakość powierzchni oraz trwałość narzędzia. Standardy branżowe, takie jak ISO 6983, definiują sposób programowania takich funkcji, co podkreśla znaczenie prawidłowego wyboru obrotów wrzeciona w procesie obróbczych. Znajomość tych parametrów oraz ich odpowiednie wykorzystanie w praktyce jest niezbędne dla każdego specjalisty zajmującego się obróbką CNC.

Pytanie 10

Która z poniższych funkcji pomocniczych aktywuje podawanie chłodziwa?

A. M05

B. M09

C. M08

D. M04

Funkcja M08 w systemach sterowania maszynami CNC jest odpowiedzialna za włączenie podawania chłodziwa, co jest kluczowe w procesach obróbczych. Chłodziwo pełni istotną rolę w redukcji temperatury narzędzi skrawających oraz obrabianych materiałów, co z kolei zapobiega ich nadmiernemu zużyciu i uszkodzeniom. W praktyce, zastosowanie chłodziwa przyczynia się do poprawy jakości powierzchni obrabianych detali, a także zwiększa efektywność procesu skrawania. Standardy branżowe, takie jak ISO 23125, podkreślają znaczenie chłodzenia w obróbce skrawaniem, zwracając uwagę na optymalizację parametrów technologicznych. Włączenie chłodziwa za pomocą M08 może być stosowane w różnych operacjach, takich jak frezowanie, toczenie czy wiercenie, gdzie wymagane jest zmniejszenie tarcia i odprowadzanie ciepła. Przykładem zastosowania M08 może być programowanie maszyny do toczenia, gdzie operacje skrawania odbywają się z użyciem olejów chłodzących, co wydłuża żywotność narzędzi i poprawia wygodę pracy. Właściwe zarządzanie chłodziwem jest więc nie tylko kwestią techniczną, ale także aspektem wpływającym na bezpieczeństwo i efektywność produkcji.

Pytanie 11

Na rysunku frezarki CNC - punkt odniesienia narzędzia oznaczono literą

A. B.

B. A.

C. C.

D. D.

Na rysunku frezarki CNC punkt odniesienia narzędzia oznaczony literą 'C' jest kluczowym elementem w procesie obróbczy. Punkt odniesienia narzędzia to miejsce, które maszyna używa jako punkt wyjściowy do określenia pozycji narzędzia w przestrzeni roboczej. Umożliwia to precyzyjne ustawienie narzędzia w stosunku do obrabianego materiału, co jest niezbędne dla uzyskania wysokiej jakości obrabianych elementów. W praktyce, dla frezarek CNC, poprawne zdefiniowanie punktu odniesienia narzędzia wpływa na dokładność i powtarzalność w produkcji. Na przykład, w przypadku obróbki skomplikowanych kształtów, takich jak formy czy detale mechaniczne, precyzyjne pozycjonowanie narzędzia w odniesieniu do punktu odniesienia jest kluczowe, aby uniknąć błędów i strat materiałowych. W standardach branżowych, takich jak ISO 14649, podkreśla się znaczenie dokładnego ustalania punktów odniesienia, co pozwala na zoptymalizowanie procesów produkcyjnych i zwiększenie efektywności.

Pytanie 12

Której z wymienionych operacji nie można wykonać z wykorzystaniem podzielnicy uniwersalnej przedstawionej na zdjęciu?

A. Frezowanie krótkich zębatek.

B. Frezowanie rowków nieprzelotowych zewnętrznych.

C. Frezowanie zębów metodą kształtową.

D. Frezowanie rowków wpustowych wewnętrznych.

Widzę, że wybrałeś odpowiedź na temat frezowania krótkich zębatek lub rowków, ale może nie do końca zrozumiałeś, jak działa podzielnica uniwersalna. Ona jest głównie do dzielenia kątowego, więc można ją używać do ustawiania narzędzi, ale nie do wszystkich operacji frezarskich. Frezowanie zębatek to coś, gdzie potrzebujesz konkretnych ustawień, a podzielnica może nie wystarczyć do precyzyjnego frezowania zębów. Różne rodzaje obróbki wymagają różnych narzędzi, a to, że niektóre operacje są do siebie podobne, wcale nie oznacza, że można je robić tym samym sprzętem. Warto zwracać uwagę na szczegóły i myśleć przed działaniem, bo to może uratować cię od wielu błędów.

Pytanie 13

Na podstawie oznaczeń na przedstawionym rysunku można stwierdzić, że wałek jest ustalony i zamocowany

A. w uchwycie pneumatycznym szczękowym i podparty kłem obrotowym.

B. w uchwycie pneumatycznym tulejkowym i podparty kłem obrotowym.

C. w uchwycie mechanicznym szczękowym i podparty kłem obrotowym.

D. na trzpieniu rozprężnym i podparty kłem obrotowym.

Słuchaj, te odpowiedzi, które wybrałeś, pokazują, że nie do końca rozumiesz, jak działają podstawowe zasady mocowania elementów. Na przykład uchwyt mechaniczny szczękowy działa na zasadzie siły zacisku, ale w precyzyjnych operacjach to może być za mało. Uchwyty pneumatyczne szczękowe też mogą wprowadzać w błąd, bo nie pasują do symbolu, który widziałeś. A trzpień rozprężny? No, to już w ogóle nie pasuje do wałka, który próbujesz mocować. Widać, że mylisz różne typy mocowania i źle interpretujesz symbole graficzne. Często osoby, które uczą się techniki, nie dostrzegają tych subtelnych różnic, co prowadzi do złych wyborów. Dlatego warto zrozumieć, co oznaczają te symbole i jak ich używać w praktyce, żeby dobrze pracować w technice i produkcji. Dobrze dobrane narzędzia i techniki mocowania mają naprawdę duży wpływ na jakość pracy i bezpieczeństwo w warsztatach.

Pytanie 14

Jakie narzędzie do obróbki służy do wykonywania otworów o różnych kształtach, rowków, płaskich powierzchni oraz bardziej zaawansowanych zewnętrznych kształtów, gdzie narzędzie usuwa cały nadmiar materiału w trakcie jednego cyklu roboczego?

A. Przeciągarki

B. Wytaczarki

C. Tokarki

D. Szlifierki

Wytaczarki, szlifierki i tokarki, mimo że są to istotne narzędzia w obróbce skrawającej, nie odpowiadają opisanej funkcji przeciągarki. Wytaczarki są używane głównie do obróbki otworów o dużych średnicach i do precyzyjnego wykańczania. W przypadku wytaczania, narzędzie porusza się wzdłuż osi otworu, co nie pozwala na jednoczesne usunięcie naddatku w jednym ruchu roboczym, jak ma to miejsce w przeciągarkach. Szlifierki z kolei, skonstruowane do uzyskiwania wysokiej gładkości powierzchni poprzez drgania lub ruch obrotowy, również nie są w stanie obrobić złożonych kształtów w sposób opisany w pytaniu. Tokarki natomiast są bardziej uniwersalne, ale ich głównym celem jest obróbka kształtów cylindrycznych, co różni je od przeciągarek, które obsługują detale o bardziej skomplikowanej geometrii. Typowe błędy myślowe, prowadzące do mylnego przypisywania tych narzędzi do opisanego zadania, to nieprawidłowe utożsamianie funkcji obróbczej z rodzajem obrabiarki, bez uwzględnienia specyfiki procesów technologicznych. W praktyce, posługiwanie się niewłaściwymi narzędziami do określonego typu obróbki może skutkować nie tylko stratami materiałowymi, ale także obniżeniem jakości wykonania detali oraz zwiększeniem kosztów produkcji.

Pytanie 15

Maszyna CNC wykonująca obróbkę wielu elementów uruchamiana jest w trybie

A. AUTOMATIC

B. REFPOINT

C. MDI-AUTOMATIC

D. JOG

Odpowiedź 'AUTOMATIC' jest poprawna, ponieważ tryb automatyczny w obrabiarkach CNC jest przeznaczony do realizacji obróbki seryjnej wielu części bez potrzeby interwencji operatora w trakcie procesu. W trybie tym obrabiarka wykonuje wszystkie zaprogramowane operacje w pełni automatycznie, co znacząco zwiększa wydajność produkcji oraz powtarzalność wykonania detali. Przykładem zastosowania tego trybu może być produkcja komponentów w przemyśle motoryzacyjnym, gdzie setki identycznych części muszą być wytwarzane z wysoką dokładnością. Korzystanie z trybu automatycznego umożliwia również zminimalizowanie ryzyka błędów ludzkich oraz pozwala na pełną kontrolę nad parametrami obróbczości. Dobre praktyki branżowe wskazują, że dla uzyskania optymalnych wyników w pracy obrabiarki CNC, operator powinien również regularnie monitorować stan maszyny oraz jakość wytwarzanych części, co jest łatwiejsze do realizacji, gdy proces odbywa się w trybie automatycznym. To podejście jest zgodne z europejskimi normami jakości, takimi jak ISO 9001, które podkreślają znaczenie procesów zautomatyzowanych w zapewnieniu wysokiej jakości produkcji.

Pytanie 16

Odczytaj wskazanie z przedstawionego na ilustracji mikromierza.

A. 11,87 mm

B. 11,37 mm

C. 8,87 mm

D. 8,37 mm

Wybór odpowiedzi 11,87 mm, 8,87 mm lub 11,37 mm wskazuje na błędne zrozumienie zasad odczytu mikrometru. Odczyt z mikrometru wymaga precyzyjnego zsumowania trzech elementów, co w tym przypadku nie zostało zachowane. Odpowiedź 11,87 mm sugeruje, że użytkownik mógł błędnie dodać wartości, bądź pomylić odczyt z podziałki głównej z bębna. Istotne jest, aby pamiętać, że odczyt podziałki głównej to tylko podstawowa wartość całkowita, która nie może być większa niż rzeczywisty pomiar. Odpowiedzi 8,87 mm i 11,37 mm również wskazują na pomyłki w interpretacji wartości z bębna i noniusza. Często zdarza się, że pomiar na bębnie jest mylony z wartością noniusza, co prowadzi do nieprawidłowych wyników. Zrozumienie wartości pomiarowych oraz ich sumowanie jest kluczowe, aby uniknąć takich błędów. W praktyce, aby upewnić się, że pomiar jest dokładny, warto kilkakrotnie powtórzyć odczyt oraz zrozumieć zasady działania mikrometru. Użycie mikrometru w kontekście przemysłowym wymaga precyzji i dokładności, a niewłaściwe odczyty mogą prowadzić do poważnych błędów w produkcji i kontroli jakości. Dlatego ważne jest, aby nauczyć się poprawnych technik odczytu oraz praktykować je na różnych przykładach.

Pytanie 17

Elementem służącym do zmiany kierunku ruchu mechanicznego sań wzdłużnych przy zachowaniu kierunku obrotu wrzeciona jest

A. nawrotnica

B. wałek pociągowy

C. skrzynka suportowa

D. gitara

Skrzynka suportowa jest istotnym elementem w mechanizmach obróbczych, jednak jej funkcja nie sprowadza się do zmiany kierunku przesuwu sań bez zmiany kierunku obrotów wrzeciona. Skrzynka suportowa umożliwia przekazywanie ruchu z wrzeciona na narzędzie skrawające, ale nie jest zaprojektowana do zmiany kierunku ruchu mechanicznego bez zmiany kierunku obrotu. Gitara, w kontekście pytania, jest instrumentem muzycznym i nie ma znaczenia w obróbce mechanicznej, więc nie można jej uznać za odpowiedni mechanizm do zmiany kierunku przesuwu. Wałek pociągowy, z kolei, jest elementem układów napędowych w niektórych maszynach, ale ma ograniczone zastosowanie w kontekście precyzyjnego zarządzania kierunkiem ruchu sań wzdłużnych. W praktyce, błędne zrozumienie funkcji tych mechanizmów może prowadzić do nieefektywnego projektowania maszyn oraz niepoprawnego doboru elementów w procesie obróbki. Kluczowe jest zrozumienie, że różne mechanizmy mają określone funkcje i zastosowania, a ich mylne utożsamianie może skutkować problemami w produkcji oraz obniżeniem jakości wykonanej pracy.

Pytanie 18

Która maszyna narzędziowa wykonuje główny ruch roboczy w formie posuwisto-zwrotnej, a narzędzie porusza się w ruchu obrotowym oraz wgłębnym?

A. Przeciągarka

B. Strugarka wzdłużna

C. Szlifierka do płaszczyzn

D. Honownica

Honownica to maszyna, która wykonuje ruch posuwisto-zwrotny, ale głównie poprawia wymiary wewnętrzne otworów i chropowatość. Nie obraca narzędzia, co w tym przypadku jest kluczowe. Przeciągarka z kolei służy do obróbki długich elementów i przesuwa narzędzie wzdłuż materiału, więc też nie spełnia wymagań. Z kolei strugarka wzdłużna, jak przeciągarka, jest skupiona na formowaniu na długich elementach, a jej ruch nie jest posuwisto-zwrotny w tradycyjnym sensie, bo to bardziej ruch jednostajny. Szlifierka do płaszczyzn łączy cechy obu, skupiając się na precyzyjnych powierzchniach. Jeśli nie rozumiemy ruchów roboczych i zastosowań różnych obrabiarek, to łatwo możemy popełnić błąd w projektowaniu procesów produkcyjnych i przy wyborze narzędzi, co w perspektywie prowadzi do słabszej jakości i większych problemów z produkcją.

Pytanie 19

Posuw wykorzystywany podczas wiercenia w stali stopowej wynosi f_n = 0,05 mm/obr., a prędkość obrotowa n = 650 obr/min. Jaką wartość posuwu ν_f otrzymamy, wyrażoną w mm/min?
Wykorzystaj wzór: ν_f = f_n×n

A. 12,5

B. 10,5

C. 64,5

D. 32,5

Posuw ν_f w mm/min obliczamy tak: ν_f = f_n × n. Tu f_n to posuw na obrót, a n to prędkość obrotowa. W naszym przypadku mamy f_n = 0,05 mm/obr. i n = 650 obr/min. Podstawiając te wartości do wzoru, dostajemy: ν_f = 0,05 mm/obr. × 650 obr/min = 32,5 mm/min. Taki wynik jest ważny w obróbce, bo wpływa na jakość detali, efektywność narzędzi i czas cyklu obróbczej. Dobry dobór posuwu ma duże znaczenie, żeby produkcja była optymalna, a zużycie narzędzi minimalne. Z mojego doświadczenia, gdy używamy właściwego posuwu, łatwiej osiągnąć gładkie powierzchnie i precyzyjne wymiary. I to się zgadza z tym, co mówi branża i normy ISO dotyczące obróbki skrawaniem. Pamiętaj, że za duży posuw może uszkodzić narzędzia, więc warto dobrze przemyśleć obliczenia.

Pytanie 20

Na zdjęciu przedstawiono

A. frezarkę uniwersalną.

B. szlifierkę do wałków.

C. wiertarkę promieniową.

D. tokarkę karuzelową.

Niepoprawne odpowiedzi, jak szlifierka do wałków, frezarka uniwersalna oraz wiertarka promieniowa, wskazują na błędne rozumienie cech charakterystycznych tych narzędzi oraz ich specyficznych zastosowań. Szlifierka do wałków, na przykład, służy do precyzyjnego szlifowania cylindrycznych powierzchni, a jej konstrukcja i mechanizm pracy różnią się znacznie od tokarki karuzelowej. Frezarka uniwersalna, z kolei, jest używana do skrawania płaskich lub kształtowych powierzchni i zazwyczaj nie dysponuje dużym stołem obrotowym, co czyni ją nieodpowiednią dla dużych detali. Wiertarka promieniowa jest urządzeniem skonstruowanym z myślą o wierceniu otworów w materiałach, a nie o obróbce detali o symetrii obrotowej. Kluczową pomyłką jest zatem utożsamianie tych narzędzi z tokarką karuzelową, co może wynikać z braku wiedzy na temat różnic między tymi maszynami. W praktyce, każda z tych maszyn ma ściśle określone zastosowanie, a ich zdolności operacyjne są dostosowane do różnorodnych potrzeb produkcyjnych. Warto zauważyć, że błędne przypisanie funkcji narzędzi może prowadzić do nieefektywności w procesie produkcyjnym oraz zwiększenia kosztów, co podkreśla znaczenie odpowiedniego przygotowania i edukacji w zakresie technologii obróbczej.

Pytanie 21

Który blok programu realizuje ruch narzędzia po łuku z punktu P1 do P2?

A. N30 G2 X0 Y25 I0 J-25

B. N30 G3 X0 Y-25 I25 J0

C. N30 G2 X0 Y-50 I0 J-25

D. N30 G2 X0 Y-50 I-25 J0

Wybór innej odpowiedzi niż N30 G2 X0 Y-50 I0 J-25 wskazuje na błędne zrozumienie zasad działania G-code. Odpowiedzi, które sugerują użycie G3, są nieodpowiednie, ponieważ G3 oznacza ruch po łuku w kierunku przeciwnym do ruchu wskazówek zegara. Dla osób pracujących w dziedzinie obróbki CNC, kluczowe jest zrozumienie różnicy między G2 a G3 oraz umiejętność poprawnego określenia kierunku ruchu narzędzia. Dodatkowo, błędne wartości I i J w odpowiedziach mogą prowadzić do niewłaściwego położenia środka łuku względem punktów P1 i P2. Na przykład, w odpowiedziach, gdzie wartości I i J są niepoprawne, narzędzie może przemieszczać się w sposób niezgodny z zaplanowanym procesem produkcyjnym, co zwiększa ryzyko uszkodzenia zarówno materiału, jak i samego narzędzia. Typowym błędem jest również nieprawidłowe ograniczenie się tylko do kierunku ruchu i zaniedbanie odległości i położenia środka łuku, co ma kluczowe znaczenie dla uzyskania wymaganej precyzji w obróbce. W związku z tym, odpowiednie rozumienie oraz poprawne zastosowanie poleceń G-code jest niezbędne dla każdego operatora CNC, by zapewnić efektywność i dokładność w procesach produkcyjnych.

Pytanie 22

Czym jest funkcja M04 w systemie sterującym?

A. interpolacją liniową

B. lewym obrotem wrzeciona

C. interpolacją kołową

D. zatrzymaniem wrzeciona

Funkcja M04 w programie sterującym rzeczywiście odnosi się do lewej rotacji wrzeciona. Jest to kluczowy aspekt w kontekście obróbki CNC, gdzie precyzyjne sterowanie kierunkiem obrotu narzędzia ma fundamentalne znaczenie dla jakości i dokładności wykonanych operacji. Lewe obroty wrzeciona są wykorzystywane w sytuacjach, gdy konieczne jest usunięcie materiału w określony sposób, co może być szczególnie istotne w przypadku obróbki materiałów o specyficznych właściwościach. Na przykład, podczas frezowania lub wiercenia w materiałach takich jak aluminium czy stal, kontrola kierunku obrotu pozwala na optymalne wykorzystanie narzędzi skrawających, co przekłada się na wydajność procesu oraz jakość powierzchni obrabianych. W przemyśle obróbczo-mechanicznym standardy, takie jak ISO 9001, kładą nacisk na systematyczne podejście do zapewnienia wysokiej jakości procesów, co w pełni koresponduje z umiejętnością stosowania odpowiednich funkcji w programowaniu maszyn CNC.

Pytanie 23

Który element programu ISO zawiera dane dotyczące aktywacji funkcji kompensacji w prawo dla narzędzia?

A. G02 X0 Y20 I0 J-5 F300

B. G01 G41 X-6 Y19

C. G00 G42 X-10 Y20

D. G01 X45 Y12 F1500

Odpowiedzi G02 X0 Y20 I0 J-5 F300 oraz G01 G41 X-6 Y19 nie są dobre, bo brakuje w nich G42, a bez tej komendy to ciężko mówić o kompensacji prawej. G02 z parametrami I i J to ruch w lewo, więc nie ma co się łudzić, że to mogłoby coś pomóc w tej kwestii. A G41 w ogóle dotyczy kompensacji lewostronnej, co jest kompletnie sprzeczne z tym, co chcemy osiągnąć. Używając G41 zamiast G42, można ustawić narzędzie źle w stosunku do detalu, co prowadzi do błędów wymiarowych. Co do G01 X45 Y12 F1500, to tylko prosta linia, nic wspólnego z kompensacją. Często zdarza się mylić te komendy, co potrafi sporo namieszać w obróbce i podnieść koszty. Warto zrozumieć, co różni te kompensacje, żeby później programować poprawnie.

Pytanie 24

To punkt ustalony przez producenta, służący do określenia korektów narzędzia. Do którego punktu charakterystycznego obrabiarki odnosi się powyższy opis?

A. Punkt zerowy obrabiarki

B. Punkt odniesienia narzędzia

C. Punkt wymiany narzędzia

D. Punkt wyjściowy obrabiarki

Odniesienie narzędzia to kluczowy punkt charakterystyczny obrabiarki, który pozwala na precyzyjne ustawienie narzędzi skrawających względem obrabianego materiału. Ustalony przez producenta, punkt ten stanowi bazę do określenia wszelkich korektorów narzędzi, co jest niezbędne dla zachowania wysokiej dokładności obróbczej. Dzięki właściwemu ustawieniu odniesienia narzędzia, operatorzy mogą wprowadzać odpowiednie korekcje, co pozwala na minimalizację błędów w procesie frezowania czy toczenia. W praktyce, prawidłowe odniesienie narzędzia skutkuje lepszą jakością obróbki, wydajnością oraz zmniejszeniem zużycia narzędzi. W branży standardem jest stosowanie zaawansowanych technologii pomiarowych, które umożliwiają dokładne określenie położenia narzędzia względem tego punktu. To podejście jest zgodne z najlepszymi praktykami, pozwalającymi na optymalizację procesów produkcyjnych oraz zwiększenie ich efektywności.

Pytanie 25

Na podstawie informacji zawartych w programie sterującym określ numer gniazda narzędziowego, w którym należy zamocować nóż przecinak.

M33

G90 T1 D10 M4 S800

G00 X36 Z0

G01 X-1 F0.1 (TOCZENIE CZOŁA)

G00 X100 Z100

T2 D4 S500

G00 X36 Z-50

G01 X0 F0.06 (PRZECINANIE)

G00 X100 Z100

M30

A. 10

B. 1

C. 2

D. 4

Odpowiedź "2" jest poprawna, ponieważ zgodnie z informacjami zawartymi w programie sterującym CNC, linijka "T2 D4 S500" wskazuje na narzędzie o numerze 2, które powinno być użyte w procesie obróbczy. W kontekście programowania maszyn CNC, kluczowym aspektem jest prawidłowe przypisanie narzędzi do odpowiednich gniazd, co wpływa na efektywność i precyzję obróbki. Użycie narzędzi o właściwych numerach gniazd zapewnia szybką wymianę narzędzi oraz minimalizuje ryzyko błędów podczas programowania. Dodatkowo, stosowanie dokumentacji technicznej oraz schematów gniazd narzędziowych jest normą w przemyśle, aby zapewnić spójność i zrozumienie wśród operatorów. Przykładowo, jeśli gniazdo narzędziowe jest niewłaściwie przypisane, może to prowadzić do nieprawidłowej obróbki, a co za tym idzie, uszkodzenia zarówno narzędzia, jak i obrabianego materiału. Zrozumienie tych podstawowych zasad jest kluczowe dla każdego operatora CNC, aby efektywnie zarządzać procesem obróbczy.

Pytanie 26

Która komenda umożliwia wybór płaszczyzny interpolacji w osiach XY?

A. G90

B. G17

C. G01

D. G91

Wybór innych kodów G w kontekście pytania nie prowadzi do prawidłowego określenia płaszczyzny interpolacji w osiach XY. G01, na przykład, jest kodem odpowiadającym za liniowe interpolowanie ruchu narzędzia, ale nie definiuje konkretnej płaszczyzny, co może prowadzić do mylnych wniosków na temat jego zastosowania. Kiedy operatorzy używają G01 bez wcześniejszego zadeklarowania, w której płaszczyźnie powinien odbywać się ruch, istnieje ryzyko wprowadzenia niepożądanych błędów w realizacji programu. G90 z kolei aktywuje tryb adresowania absolutnego, co oznacza, że wszystkie ruchy są obliczane w odniesieniu do stałych pozycji na maszynie, a nie w odniesieniu do ostatniej pozycji narzędzia. To podejście może być użyteczne, ale nie odnosi się bezpośrednio do kwestii wyboru płaszczyzny interpolacji. G91 z kolei wprowadza tryb adresowania inkrementalnego, w którym ruchy są określane na podstawie przemieszczenia od bieżącej pozycji narzędzia. Tak jak w przypadku G90, ten kod nie wpływa na wybór płaszczyzny interpolacji. Zrozumienie roli każdych kodów G i ich zastosowania w kontekście programowania CNC jest kluczowe dla uniknięcia błędów i osiągnięcia zamierzonych efektów w obróbce, dlatego tak istotne jest prawidłowe korzystanie z G17 w celu zapewnienia precyzyjnych operacji w osiach XY.

Pytanie 27

Na rysunku przedstawiono oprawkę, która służy do mocowania

A. noży wytaczaków.

B. narzynek.

C. wierteł z chwytem walcowym.

D. głowic frezarskich.

Pomimo atrakcyjności niektórych odpowiedzi, żadna z nich nie pasuje do opisanego przypadku oprawki do wierteł z chwytem walcowym. Głowice frezarskie, będące narzędziem skrawającym, charakteryzują się inny systemem mocowania i nie są przystosowane do współpracy z oprawkami przeznaczonymi na wiertła. W przypadku noży wytaczaków, ich konstrukcja oraz sposób mocowania także różni się od wymaganej specyfikacji oprawki do wierteł, co może prowadzić do niewłaściwego użytkowania narzędzi. Należy pamiętać, że narzynki służą do gwintowania, a ich mocowanie ma zupełnie inny charakter. Umożliwiają one tworzenie gwintów wewnętrznych, co wskazuje na ich specyfikę i ograniczenia w zastosowaniu. Często mylnie można przyjąć, że różnorodność narzędzi prowadzi do ich uniwersalności, lecz każdy z tych elementów wymaga odpowiednich parametrów i dostosowania do konkretnego zastosowania. Błędem jest także zakładanie, że jedna oprawka może być uniwersalna dla wszystkich typów narzędzi; w rzeczywistości każdy element musi być dobrany zgodnie z jego przeznaczeniem, co zapewnia efektywność oraz bezpieczeństwo w pracy.

Pytanie 28

Jakie urządzenia stosuje się do mocowania toczonych elementów o dużych gabarytach lub o nieregularnych kształtach?

A. uchwyty trój szczękowe samocentrujące

B. uchwyty z tuleją zaciskową

C. podtrzymki stałe

D. tarcze tokarskie

Tarcze tokarskie są specjalistycznymi narzędziami wykorzystywanymi do zamocowania toczonych przedmiotów o dużych wymiarach oraz o nieregularnych kształtach. Dzięki swojej konstrukcji, tarcze umożliwiają stabilne przymocowanie materiału, co jest kluczowe podczas obróbki skrawaniem, gdzie precyzja ma zasadnicze znaczenie. Tarcze tokarskie mogą być wyposażone w różne systemy mocowania, które pozwalają na optymalne dopasowanie do kształtu obrabianego elementu. W praktyce wykorzystuje się je do obróbki dużych bloków metalowych, drewna czy kompozytów, które nie mogą być pewnie zamocowane w standardowych uchwytach. W branży stosuje się również standardy ISO dotyczące projektowania i produkcji narzędzi tokarskich, co zapewnia ich wysoką jakość oraz zgodność z wymaganiami technicznymi. Ze względu na ich wszechstronność, tarcze tokarskie są niezbędnym elementem wyposażenia w warsztatach obróbczych oraz w przemyśle, w tym w produkcji seryjnej, gdzie powtarzalność i dokładność mają kluczowe znaczenie.

Pytanie 29

Posuw równy f = 0,2 mm/obr, ustawia się na

A. szlifierce do płaszczyzn

B. strugarce poprzecznej

C. wiertarce kadłubowej

D. frezarce uniwersalnej

Wybór niewłaściwej maszyny do obróbki, takiej jak strugarka poprzeczna, szlifierka do płaszczyzn czy frezarka uniwersalna, wskazuje na brak zrozumienia podstawowych zasad działania tych urządzeń. Strugarka poprzeczna jest przeznaczona do skrawania wzdłużnego i poprzecznego drewnianych oraz metalowych elementów, jednak nie ma możliwości precyzyjnego ustawienia posuwu na poziomie 0,2 mm/obr w kontekście wiercenia. Szlifierka do płaszczyzn z kolei służy przede wszystkim do wygładzania i precyzyjnego szlifowania powierzchni, co całkowicie odbiega od funkcji wiercenia, a zatem nie jest odpowiednia dla wartości posuwu referencyjnego. Frezarka uniwersalna, mimo że jest wszechstronnym narzędziem, również nie jest przeznaczona do wiercenia na poziomie tak drobnych parametrów posuwu, jak w przypadku wiertarki kadłubowej. Typowe myślenie, które prowadzi do wyboru tych urządzeń, polega na błędnym założeniu, że każda maszyna do obróbki może być użyta do każdego rodzaju operacji, co często kończy się nieefektywnym procesem produkcyjnym oraz niską jakością finalnych produktów. Kluczowym jest zatem, aby przy wyborze maszyny kierować się jej przeznaczeniem oraz specyfikacją techniczną dostosowaną do wymagań konkretnego zadania.

Pytanie 30

Na rysunku podziałki mikrometru wewnętrznego wynik pomiaru ma wartość

A. 13,35 mm

B. 16,85 mm

C. 13,85 mm

D. 14,35 mm

Niepoprawna odpowiedź jest wynikiem nieprawidłowego odczytu wartości z mikrometru. Wiele osób popełnia typowy błąd, polegający na pomyleniu wartości głównej z wartością z noniusza. Na przykład, wybór 16,85 mm może wynikać z błędnego dodania nadmiarowej wartości z noniusza do głównej podziałki, co jest powszechnym błędem, gdy pomiar jest wykonywany w pośpiechu lub bez szczególnej uwagi. Odpowiedzi takie jak 14,35 mm czy 13,35 mm mogą wskazywać na pomyłki w odczycie, gdzie użytkownik może błędnie interpretować, które linie na noniuszu odpowiadają danej wartości na podziałce głównej. Kluczowe jest zrozumienie, że mikrometr wymaga dokładności i uwagi, aby zminimalizować ryzyko błędów. Pomiar powinien być przeprowadzany w dobrze oświetlonym miejscu, a narzędzie powinno być stabilne podczas dokonywania odczytu. Dodatkowo, brak doświadczenia w korzystaniu z mikrometru może prowadzić do zbytniego polegania na intuicji zamiast na precyzyjnych odczytach. Praktyka i znajomość zasad działania mikrometru są niezbędne do osiągania wiarygodnych wyników, co czyni tę umiejętność kluczową w obszarze inżynierii i technologii produkcji.

Pytanie 31

Rysunek przedstawia operację toczenia stożka

A. przy przesuniętym koniku.

B. przy skręconym suporcie narzędziowym.

C. nożem kształtowym.

D. za pomocą liniału.

Wybór odpowiedzi związanych z nożem kształtowym i różnymi ustawieniami maszyny może prowadzić do wielu nieporozumień. Noż kształtowy, chociaż jest narzędziem stosowanym w obróbce, nie jest odpowiedni do toczenia stożków. Narzędzie to jest bardziej skuteczne w przypadkach, gdy wymagana jest obróbka powierzchniowa lub skomplikowanych kształtów, ale nie w przypadku standardowego toczenia stożków, gdzie najważniejsze jest zachowanie specyficznych kątów i wymiarów. W kontekście toczenia, przy skręconym suporcie narzędziowym, operatorzy mogą sądzić, że zmiana kąta narzędzia skrawającego poprawi efektywność obróbki. Jednak to podejście może prowadzić do nieprawidłowego skrawania i deformacji materiału. Przesunięcie konika również nie jest praktyką rekomendowaną w toczeniu stożków, ponieważ może prowadzić do niestabilności procesu i zmniejszenia precyzji. Właściwe ustawienie konika jest kluczowe dla stabilności obrabianego elementu, a jego niewłaściwe umiejscowienie może wywołać wibracje, co negatywnie wpłynie na jakość wykończenia. Zrozumienie wartości precyzyjnych technik toczenia i ich zastosowań w praktyce jest niezbędne dla operatorów maszyn, aby uniknąć błędów, które mogą prowadzić do kosztownych strat materiałowych i czasu produkcji.

Pytanie 32

W trakcie próby uruchomienia tokarki CNC z hydraulicznym uchwytem samocentrującym na panelu sterującym obrabiarki wyświetlił się komunikat: "przekroczony zakres mocowania". Aby poprawnie uruchomić obrabiarkę, należy

A. usunąć komunikat

B. zlekceważyć komunikat

C. dostosować zakres mocowania szczęk

D. zwiększyć siłę mocowania obrabianego materiału

Zlekceważenie komunikatu o "przekroczonym zakresie mocowania" to naprawdę nie jest dobry pomysł. Może to prowadzić do poważnych problemów, bo jeśli coś się popsuje, to koszty naprawy mogą być spore. Skasowanie komunikatu sprawia, że nie masz pojęcia o tym, co się dzieje, a maszyna może pracować w niewłaściwych warunkach, co grozi awarią. Podnoszenie siły mocowania nie rozwiązuje problemu z zakresem szczęk - to nie działa w ten sposób. Siłę trzeba ustawiać odpowiednio do materiału i jego wymagań, a nie tylko zwiększać. Każde takie podejście jest błędne, bo mocowanie powinno być dostosowane do charakterystyki materiału, żeby produkcja była efektywna. Dobrze jest stosować procedury, jak kalibracja uchwytu i dostosowywanie szczęk, żeby uniknąć błędów i poprawić jakość. Pamiętaj, że lekceważenie ostrzeżeń to zawsze ryzykowna sprawa!

Pytanie 33

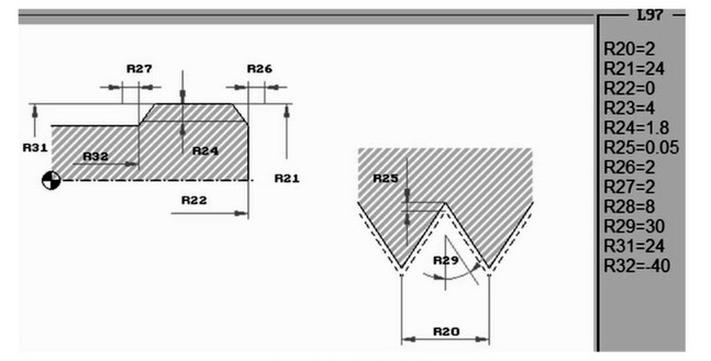

Na podstawie parametrów w cyklu stałym określ, ile wynosi średnica zewnętrzna gwintu.

A. 8 mm

B. 24 mm

C. 30 mm

D. 40 mm

Wybór niepoprawnej odpowiedzi na pytanie o średnicę zewnętrzną gwintu może wynikać z kilku typowych błędów myślowych. Przykładowo, odpowiedzi takie jak 30 mm, 8 mm czy 40 mm mogą być efektem nieporozumienia dotyczącego interpretacji rysunku technicznego. Użytkownicy, którzy wskazali te wartości, mogą nie uwzględniać rzeczywistych wymiarów określonych w dokumentacji technicznej, co jest kluczowe w inżynierii. Rysunki techniczne zawierają precyzyjne wymiary, które muszą być przestrzegane, aby zapewnić kompatybilność i funkcjonalność komponentów. Odpowiedź 30 mm jest zbyt duża w kontekście standardowych wymiarów gwintów, co może sugerować, że osoba oceniająca rysunek nie zrozumiała skali lub nie uwzględniła innych elementów konstrukcyjnych, które mogły wpłynąć na taki wybór. Z kolei 8 mm jest zbyt małą średnicą, co może świadczyć o braku wiedzy na temat typowych wymiarów gwintów stosowanych w danej aplikacji. Warto również zauważyć, że średnica 40 mm wykracza poza zakres standardowych wymiarów dla wielu gwintów, co może być wynikiem niewłaściwej analizy rysunku lub stosowania nieaktualnych norm. Zrozumienie zasad i parametrów dotyczących gwintów jest kluczowe w procesie projektowania i produkcji, a ich właściwe określenie ma istotne znaczenie dla bezpieczeństwa i trwałości końcowych wyrobów.

Pytanie 34

Ile wynosi długość czynnej krawędzi skrawającej dla kąta przystawienia Kr = 60° i głębokości skrawania ap= 5 mm? Skorzystaj z danych w tabeli.

K_r	95°	95°	93°	90°	75°	72,5°	63°	60°	45°
sin K_r	0,996	0,996	0,999	1	0,966	0,954	0,891	0,866	0,707

A. lSa = 8,44 mm

B. lSa = 7,26 mm

C. lSa = 5,77 mm

D. lSa = 4,65 mm

Wybór niewłaściwej długości czynnej krawędzi skrawającej może wynikać z nieprawidłowego zrozumienia podstawowych zasad obliczeń w obróbce skrawaniem. Niektórzy mogą błędnie interpretować głębokość skrawania jako wartość całkowitą, a nie jako parametr, który należy podzielić przez sinus kąta przystawienia. W przypadku kąta 60°, kluczowym krokiem jest zrozumienie, że sinus tego kąta wynosi 0,866, co jest niezbędne do prawidłowego obliczenia długości czynnej krawędzi. Wybór innych wartości, takich jak 4,65 mm czy 7,26 mm, może sugerować, że użytkownik nie zastosował wzoru lub zmienił parametry na etapie obliczeń. Często występującym błędem jest także mylenie kątów przystawienia z innymi kątami, co prowadzi do zastosowania błędnych danych tabelarycznych. W praktyce, niepoprawne obliczenia mogą prowadzić do znacznych strat materiałowych oraz obniżenia jakości produkcji. Dlatego tak istotne jest zachowanie precyzji oraz znajomości podstawowych zasad obliczeń w procesach skrawania, co jest kluczowe dla uzyskania pożądanych efektów oraz zgodności z normami branżowymi.

Pytanie 35

Który fragment programu sterującego odnosi się do gwintowania o stałym skoku wynoszącym 2 mm?

A. G03 X4 Z2 U3

B. G35 Z12 K2 F0.05

C. G33 Z4 K2

D. G34 Z12 K2 F0.05

Odpowiedź G33 Z4 K2 jest rzeczywiście trafna. Ta komenda w G-code jest używana do gwintowania o stałym skoku. Wartość K2, czyli 2 mm, mówi nam, jak głęboko ma być gwint. W praktyce G33 jest dość ważne, bo pozwala na tworzenie gwintów o precyzyjnych parametrach, co ma ogromne znaczenie w obróbce skrawaniem. Kiedy używasz G33 z odpowiednimi wartościami Z i K, to możesz mieć pewność, że gwint będzie zrobiony tak, jak trzeba. Przykład? Produkcja części maszyn, gdzie musisz mieć pewność, że gwinty pasują do siebie i są mocne. Jeśli zgodne są z normami ISO, to elementy będą miały odpowiednie właściwości mechaniczne. Moim zdaniem, umiejętność programowania takich komend to podstawa w pracy z maszynami CNC, żeby wszystko działało efektywnie i było dobrej jakości.

Pytanie 36

Który z zamieszczonych rysunków przestawia krawędź skrawającą ostrza narzędzia z narostem?

A. A.

B. D.

C. B.

D. C.

Wybór niewłaściwej odpowiedzi może wynikać z nieporozumienia dotyczącego charakterystyki narzędzi skrawających oraz zjawiska narostu. W przypadku rysunków A, B i D, możliwe jest, że przedstawiają one narzędzia w stanie, który nie odzwierciedla typowych objawów zużycia, takich jak narost. Na przykład, rysunki te mogą ukazywać krawędzie skrawające w stanie zupełnie nienaruszonym lub z innymi formami uszkodzeń, które nie są związane z adhezją materiału. W obróbce skrawaniem, kluczowe jest zrozumienie przyczyn powstawania narostów, które związane są z parametrami obrabiarki, takimi jak prędkość skrawania, głębokość skrawania oraz zastosowanie odpowiednich chłodziw. Często operatorzy popełniają błąd, zakładając, że każde zużycie narzędzia jest wynikiem jego niewłaściwego użytkowania, podczas gdy może to być również efekt zastosowania nieodpowiednich parametrów obróbczych. Uznanie narostu jako wskaźnika wydajności narzędzia jest kluczowe dla oceny jego stanu i wymiany w odpowiednim momencie. Takie zrozumienie pozwala na minimalizację nieefektywności w procesie produkcyjnym oraz przedłużenie żywotności narzędzi, co jest zgodne z najlepszymi praktykami w branży.

Pytanie 37

Funkcja gwintowania G33 wymaga określenia współrzędnej Z oraz

A. ilości przejść oraz głębokości skrawania w każdym cyklu.

B. skoku gwintu.

C. głębokości skrawania w każdym cyklu.

D. ilości przejść.

Wskazywanie głębokości skrawania przy każdym przejściu, liczby przejść, czy też ich kombinacji z głębokością skrawania jako odpowiedzi na pytanie o funkcję toczenia gwintu G33 jest nieprawidłowe, ponieważ te parametry są istotne w innych kontekstach obróbczych, ale nie są bezpośrednio związane z toczeniem gwintów. Głębokość skrawania odnosi się do maksymalnej wartości, na jaką narzędzie wkracza w materiał w jednym przejściu i jest bardziej kluczowa w operacjach takich jak frezowanie czy toczenie cylindryczne. W przypadku toczenia gwintów, głównym celem jest uzyskanie prawidłowego profilu gwintu, co osiąga się poprzez precyzyjne określenie skoku gwintu oraz prędkości obrotowej. Liczba przejść jest również parametrem stosowanym w ogólnym toczeniu, ale w kontekście toczenia gwintów skupiamy się przede wszystkim na tym, jak każdy obrót wrzeciona wpływa na kształt gwintu, a nie na liczbę przejść czy głębokości skrawania. Typowym błędem jest mylenie tych koncepcji, co może prowadzić do nieodpowiednich ustawień maszyn i w efekcie do produkcji wyrobów o niewłaściwych wymiarach oraz tolerancjach. W obróbce gwintów istotne jest, aby operacje były zharmonizowane z wymaganiami projektowymi, co wymaga zrozumienia, jakie parametry są krytyczne w tym konkretnym procesie.

Pytanie 38

Wskazanie adresu S w bloku z zapisem G97 SI500 odnosi się do

A. posuwu roboczego

B. szybkości skrawania

C. prędkości obrotowej

D. szybkiego przesuwu

Odpowiedź dotycząca prędkości obrotowej jest prawidłowa, ponieważ zapis G97 w kontekście programowania CNC oznacza, że maszyna ma działać w trybie stałej prędkości obrotowej wrzeciona. W tym trybie operator może ustawić odpowiednią prędkość obrotową, niezależnie od zmieniającego się posuwu narzędzia. Przykładowo, w przypadku frezowania lub toczenia, stabilna prędkość obrotowa jest kluczowa dla uzyskania odpowiedniej jakości powierzchni obrabianego przedmiotu oraz dla wydajności procesu. W praktyce, wprowadzenie G97 ma ogromne znaczenie, gdyż pozwala uniknąć niekorzystnych warunków pracy, takich jak wibracje czy przegrzewanie narzędzia, co mogłoby prowadzić do uszkodzenia zarówno narzędzia, jak i obrabianego materiału. W kontekście zastosowań przemysłowych, znajomość i umiejętność zarządzania parametrami prędkości obrotowej jest niezbędna do osiągnięcia optymalnych wyników produkcyjnych i minimalizacji kosztów eksploatacji.

Pytanie 39

Którego narzędzia stosowanego na obrabiarce CNC, dotyczą informacje zapisane w ramce?

1.	Przesunięcie w osi X (L₁)
2.	Przesunięcie w osi Z (L₂)
3.	Promień płytki wieloostrzowej.

A. Nawiertaka.

B. Freza palcowego.

C. Gwintownika.

D. Noża tokarskiego.

Nóż tokarski jest narzędziem kluczowym w obróbce skrawaniem, zwłaszcza na obrabiarkach CNC. Informacje zapisane w ramce odzwierciedlają parametry, które są fundamentalne dla prawidłowego działania tokarki, takie jak przesunięcia w osiach X i Z oraz promień płytki wieloostrzowej. Osie X i Z w tokarkach CNC odpowiadają za ruch narzędzia względem obrabianego przedmiotu, co umożliwia precyzyjne frezowanie i toczenie. Promień płytki wieloostrzowej natomiast ma kluczowe znaczenie dla efektywności skrawania, wpływając na jakość wykończenia powierzchni oraz trwałość narzędzia. W praktyce, odpowiednie ustawienie tych parametrów zgodnie z informacjami z ramki wpływa na ogólną wydajność procesu produkcyjnego, co jest zgodne z normami ISO 9001 w zakresie zarządzania jakością. Warto również pamiętać, że umiejętność właściwego interpretowania danych technicznych jest niezbędna do optymalizacji procesów produkcyjnych na tokarkach CNC.

Pytanie 40

Przedstawioną na ilustracji tulejkę stosuje się do mocowania

A. wierteł z chwytem walcowym.

B. wierteł z chwytem stożkowym.

C. gwintowników ręcznych.

D. frezów tarczowych.

Mocowanie wierteł z chwytem stożkowym przy użyciu tulejek zaciskowych typu ER jest koncepcją, która nie znajduje uzasadnienia w praktyce inżynieryjnej. Tulejki te są zaprojektowane do mocowania narzędzi o chwycie walcowym, co oznacza, że stosowanie ich do narzędzi stożkowych prowadzi do nieprawidłowego mocowania i potencjalnych uszkodzeń zarówno narzędzi, jak i samej maszyny. W przypadku gwintowników ręcznych, ich konstrukcja nie przewiduje użycia tulejek ER; zamiast tego, stosuje się specjalne uchwyty, które umożliwiają precyzyjne prowadzenie gwintownika i minimalizują ryzyko uszkodzenia gwintu. Frezy tarczowe również wymagają innego rodzaju mocowania, które zapewnia stabilność podczas obróbki, co jest kluczowe dla uzyskania odpowiedniej jakości powierzchni. Typowe błędy myślowe prowadzące do takich nieprawidłowych wniosków to brak zrozumienia różnic między różnymi systemami mocowania oraz niewłaściwe przypisanie zastosowań narzędzi. Dlatego ważne jest, aby zaznajomić się z właściwościami narzędzi oraz ich odpowiednimi systemami mocowania, aby zapewnić bezpieczeństwo i efektywność podczas pracy w obrabiarkach.
