Pytanie 2
Instalacja, w której zamontowano piec oporowy zawierający 3 grzałki o mocy 1 kW i napięciu 230 V każda, jest zasilana jednofazowo przewodem miedzianym o długości 45 m. Aby spadek napięcia \( \Delta U\% \) nie był większy niż 3%, do rozdzielniczy zasilającej powinien dochodzić przewód o przekroju nie mniejszym niż
$$ S = \frac{200 \cdot P \cdot l}{U_n^2 \cdot \Delta U_{\%} \cdot \gamma_{Cu}} $$
\( \gamma_{Cu} = 57 \, \text{m/} \Omega \, \text{mm}^2 \)
A. 4 mm²
B. 6 mm²
C. 1,5 mm²
D. 2,5 mm²
Brak odpowiedzi na to pytanie.
Wyjaśnienie poprawnej odpowiedzi:
Twoja odpowiedź jest prawidłowa. Aby zapewnić, że spadek napięcia w instalacji nie przekroczy 3%, konieczne jest obliczenie minimalnego przekroju przewodu zasilającego. Używając wzoru S = (200 * P * l) / (Un² * ΔU% * γCu), podstawiamy wartości: moc (P) wynosi 3 kW (3 grzałki po 1 kW), długość przewodu (l) to 45 m, napięcie znamionowe (Un) to 230 V, a wartość ΔU% to 3%. Po obliczeniach otrzymujemy wynik około 5.25 mm². Zgodnie z normami oraz dobrymi praktykami w branży, zawsze należy stosować przewody o przekroju większym lub równym uzyskanym wartościom, aby zapewnić bezpieczeństwo i odpowiednią wydajność. W tym przypadku najbliższy większy standardowy przekrój to 6 mm². W praktyce, dobór odpowiedniego przekroju przewodu jest kluczowy dla unikania strat energii, przegrzewania oraz potencjalnych zagrożeń związanych z pożarami elektrycznymi.
Twoja odpowiedź jest prawidłowa. Aby zapewnić, że spadek napięcia w instalacji nie przekroczy 3%, konieczne jest obliczenie minimalnego przekroju przewodu zasilającego. Używając wzoru S = (200 * P * l) / (Un² * ΔU% * γCu), podstawiamy wartości: moc (P) wynosi 3 kW (3 grzałki po 1 kW), długość przewodu (l) to 45 m, napięcie znamionowe (Un) to 230 V, a wartość ΔU% to 3%. Po obliczeniach otrzymujemy wynik około 5.25 mm². Zgodnie z normami oraz dobrymi praktykami w branży, zawsze należy stosować przewody o przekroju większym lub równym uzyskanym wartościom, aby zapewnić bezpieczeństwo i odpowiednią wydajność. W tym przypadku najbliższy większy standardowy przekrój to 6 mm². W praktyce, dobór odpowiedniego przekroju przewodu jest kluczowy dla unikania strat energii, przegrzewania oraz potencjalnych zagrożeń związanych z pożarami elektrycznymi.
Pytanie 3
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 4
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 5
Układ przedstawiony na schemacie pełni funkcję
A. podwajacza napięcia.
B. dzielnika napięcia.
C. podwajacza prądu.
D. dzielnika prądu.
Układ z rysunku to klasyczny dzielnik napięcia zbudowany z dwóch rezystorów połączonych szeregowo (2R i 10R), zasilanych źródłem 6 V. Napięcie wyjściowe pobieramy z punktu pomiędzy rezystorami względem dolnego zacisku (masy). Z prawa Ohma i z zależności dla dzielnika napięcia wynika, że napięcie na dolnym oporniku jest równe: Uwy = Uzasilania · Rdolny / (Rgórny + Rdolny). W tym przypadku Uwy = 6 V · 10R / (2R + 10R) = 6 V · 10/12 = 5 V. W praktyce właśnie tak projektuje się proste stopnie dopasowania napięcia, np. do wejść układów pomiarowych, sterowników PLC, wejść analogowych mikrokontrolerów albo do obniżenia napięcia odniesienia dla jakiegoś czujnika. Moim zdaniem warto zapamiętać, że dzielnik zawsze rozdziela jedno napięcie na dwa (lub więcej) mniejsze zgodnie z proporcją rezystancji, ale nie „tworzy” dodatkowej mocy ani prądu. W profesjonalnych instalacjach i urządzeniach pamięta się też o tym, żeby dzielnik nie był zbyt mocno obciążany – obciążenie podłączone do wyjścia nie może za bardzo zmieniać efektywnej rezystancji dolnej gałęzi, bo wtedy napięcie wyjściowe przestaje być stabilne. Dlatego w dobrych praktykach projektowych (wg zaleceń katalogowych producentów układów scalonych, norm dotyczących torów pomiarowych itp.) dobiera się rezystancje tak, żeby prąd przez dzielnik był kilka–kilkanaście razy większy niż prąd pobierany przez wejście mierzonego układu. Ten schemat jest więc książkowym przykładem dzielnika napięcia: jedno źródło, dwa oporniki szeregowo i punkt wyjściowy w środku.
Pytanie 6
Jakie jest minimalne zabezpieczenie, jakie powinien posiadać osprzęt instalacyjny przeznaczony do montażu instalacji elektrycznej w pomieszczeniach charakteryzujących się częstym występowaniem podwyższonej wilgotności oraz pylenia?
A. IP 22
B. IP 44
C. IP 66
D. IP 00
Odpowiedź IP 44 to dobry wybór. Oznacza, że osprzęt jest odporny na ciało stałe, które jest większe niż 1 mm, i nie przepuszcza wody. To sprawia, że nadaje się do miejsc, gdzie jest więcej wilgoci, jak w łazienkach czy kuchniach. W praktyce oznacza to, że możesz używać tego osprzętu tam, gdzie jest para wodna, kurz lub inne zanieczyszczenia. W pomieszczeniach przemysłowych, gdzie produkuje się dużo pyłu, IP 44 też się sprawdzi. Nasze normy, czyli IEC 60529, mówią, że IP 44 to dobry poziom ochrony, co jest istotne, żeby było bezpiecznie i trwało to dłużej. Ale jeśli potrzebujesz czegoś lepszego, to niektóre sytuacje mogą wymagać wyższych stopni ochrony, jak IP 54 czy IP 66. Jednak zazwyczaj IP 44 da radę w standardowych warunkach.
Pytanie 7
Na rysunku 1 przedstawiono schemat prostownika trójpulsowego w układzie podstawowym, na rysunku 2 przebiegi czasowe napięć fazowych zasilających ten prostownik oraz przebieg napięcia na obciążeniu rezystancyjnym Ud. Jaką modyfikację wprowadzono do układu prostownika, aby uzyskać kształt napięcia wyprostowanego Ud jak na rysunku?
A. Szeregowo z obciążeniem R dołączono dławik o dużej indukcyjności.
B. Równolegle z obciążeniem R dołączono kondensator o dużej pojemności.
C. Równolegle z obciążeniem R dołączono dławik o dużej indukcyjności.
D. Szeregowo z obciążeniem R dołączono kondensator o dużej pojemności.
Dołączenie elementów takich jak dławiki czy kondensatory w niewłaściwy sposób może prowadzić do niepożądanych efektów w układzie prostownika. Na przykład, wprowadzenie dławika o dużej indukcyjności równolegle z obciążeniem R może rzeczywiście powodować pewne wygładzanie, jednak nie jest to najefektywniejsza metoda. Dławik ogranicza zmiany prądu, co może prowadzić do sytuacji, w której napięcie wyjściowe pozostaje niestabilne w chwilach zapotrzebowania na większe wartości prądu. Ostatecznie, może to prowadzić do nieefektywnej pracy obciążenia oraz zwiększonego ryzyka uszkodzeń, ponieważ niejasności w przepływie prądu mogą skutkować zarówno przesterowaniem, jak i podniesieniem wartości napięcia powyżej tolerancji urządzeń. Równoległe dołączenie kondensatora o dużej pojemności zamiast dławika jest bardziej uzasadnione, ponieważ kondensator nie tylko magazynuje energię, ale również dostarcza ją w chwilach wzmożonego zapotrzebowania, zapewniając stabilność. Przykładowo, w systemach zasilania, gdzie wymagana jest wysoka jakość energii, standardy takie jak IEC 61000-3-2 wskazują na konieczność stosowania odpowiednich rozwiązań, które zapewniają wygładzenie przebiegów napięciowych, a kondensatory są kluczowym elementem w wielu takich układach.
Pytanie 8
W skład badań eksploatacyjnych silnika klatkowego wchodzi pomiar
A. stratności magnetycznej blach stojana
B. rezystancji uzwojeń wirnika
C. rezystancji uzwojeń stojana
D. natężenia pola magnetycznego rozproszenia
Brak odpowiedzi na to pytanie.
Wyjaśnienie poprawnej odpowiedzi:
Pomiar rezystancji uzwojeń stojana jest kluczowym elementem badań eksploatacyjnych silnika klatkowego, ponieważ pozwala na ocenę stanu technicznego silnika oraz jego efektywności. Wysoka rezystancja może wskazywać na uszkodzenia uzwojeń, które mogą prowadzić do przegrzewania i obniżenia sprawności energetycznej silnika. Przykładem zastosowania tej wiedzy jest regularna konserwacja silników w przemyśle, gdzie monitorowanie rezystancji uzwojeń pozwala na wczesne wykrycie potencjalnych awarii. Zgodnie z normą IEC 60034, regularne pomiary rezystancji oraz analiza ich trendów mogą być wykorzystane do planowania działań prewencyjnych, co znacząco wydłuża żywotność maszyny i zwiększa bezpieczeństwo pracy. Dodatkowo, wiedza na temat rezystancji uzwojeń stoi w związku z szerszym zagadnieniem strat w silnikach elektrycznych, co jest kluczowe dla optymalizacji zużycia energii w zakładach przemysłowych.
Pomiar rezystancji uzwojeń stojana jest kluczowym elementem badań eksploatacyjnych silnika klatkowego, ponieważ pozwala na ocenę stanu technicznego silnika oraz jego efektywności. Wysoka rezystancja może wskazywać na uszkodzenia uzwojeń, które mogą prowadzić do przegrzewania i obniżenia sprawności energetycznej silnika. Przykładem zastosowania tej wiedzy jest regularna konserwacja silników w przemyśle, gdzie monitorowanie rezystancji uzwojeń pozwala na wczesne wykrycie potencjalnych awarii. Zgodnie z normą IEC 60034, regularne pomiary rezystancji oraz analiza ich trendów mogą być wykorzystane do planowania działań prewencyjnych, co znacząco wydłuża żywotność maszyny i zwiększa bezpieczeństwo pracy. Dodatkowo, wiedza na temat rezystancji uzwojeń stoi w związku z szerszym zagadnieniem strat w silnikach elektrycznych, co jest kluczowe dla optymalizacji zużycia energii w zakładach przemysłowych.
Pytanie 9
Jakiego rodzaju zabezpieczenie powinno być zastosowane, gdy rozruch silnika indukcyjnego pierścieniowego bez urządzeń rozruchowych jest niedopuszczalny?
A. Zabezpieczenia podnapięciowego
B. Zabezpieczenia nadnapięciowego
C. Zabezpieczenia zwarciowego
D. Zabezpieczenia przeciążeniowego
Zastosowanie zabezpieczeń przeciążeniowych, zwarciowych, czy nadnapięciowych w kontekście rozruchu silników indukcyjnych pierścieniowych nie jest może najlepszym rozwiązaniem, bo jak rozruch się odbywa bez odpowiednich urządzeń, to może być kłopot. Zabezpieczenie przeciążeniowe niby chroni silnik przed przeciążeniem, no ale nie radzi sobie z problemem za niskiego napięcia. Z kolei zabezpieczenia zwarciowe mają na celu ochronę przed krótkimi spięciami, ale nie zapobiegają uruchomieniu przy niskim napięciu, co może prowadzić do uszkodzenia. Producenci sprzętu elektrycznego i dostawcy energii czasem zalecają stosowanie zabezpieczeń podnapięciowych jako ważny element w systemie ochrony silników, aby uniknąć złego rozruchu. Nadnapięcie to inny temat, jest groźne dla silnika, ale w kontekście rozruchu ważne jest to, żeby napięcie nie było za niskie, bo wtedy silnik nie ruszy, albo jeszcze gorzej – działa źle. Warto pomyśleć o tym, że wybór złego zabezpieczenia może prowadzić do dużych problemów i wyższych kosztów, co pokazuje, jak ważne jest, aby stosować odpowiednie rozwiązania według norm i dobrych praktyk inżynieryjnych.
Pytanie 10
Który z mierników przeznaczony jest do bezpośredniego pomiaru napięcia na uzwojeniu wzbudzenia maszyny synchronicznej?
A. Miernik 1.
B. Miernik 2.
C. Miernik 3.
D. Miernik 4.
Wybór czegoś innego niż woltomierz do pomiaru napięcia na uzwojeniu wzbudzenia maszyny synchronicznej to po prostu zła decyzja. Amperomierze, jak Miernik 1 i Miernik 2, są stworzone do mierzenia natężenia prądu, więc do napięcia się nie nadają. Jak użyjesz amperomierza do pomiaru napięcia, to możesz dostać błędne odczyty, a w najgorszym przypadku nawet zepsuć urządzenie, bo amperomierze muszą być podłączone w szereg, co przy pomiarze napięcia nie ma sensu. Poza tym, woltomierz, taki jak Miernik 4, działa na zasadzie pomiaru różnicy potencjałów, co jest mega istotne dla działania maszyny synchronicznej. Jak ktoś nie rozumie różnicy między tymi urządzeniami i ich zastosowaniami, to może popełnić duże błędy w diagnostyce systemów elektrycznych. W przemyśle, gdzie kontrolowanie parametrów elektrycznych jest na wagę złota, źle dobrany sprzęt może prowadzić do dużych problemów i awarii. Dlatego tak ważne jest, żeby wiedzieć, jakie narzędzia wybrać do różnych pomiarów, bo to jest kluczowe w branży elektrycznej.
Pytanie 11
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 12
W instalacji trójfazowej działającej w układzie TN-C, gdy na odbiornikach wystąpi napięcie fazowe przekraczające 300 V, co może być tego przyczyną?
A. zwarciem pomiędzy fazami
B. zwarciem między fazą a przewodem PEN
C. przerwą w jednej z faz
D. przerwaniem ciągłości przewodu PEN
Zwarcie fazy z przewodem PEN prowadziłoby do nieprawidłowego rozkładu napięć, jednak nie jest to główny powód wzrostu napięcia powyżej 300 V na odbiornikach. W sytuacji zwarcia fazowego, napięcia na pozostałych fazach mogą spadać, ponieważ dochodzi do podziału prądów i obciążenia. Zwarcie międzyfazowe także wprowadza nieprawidłowości w dostawie energii, lecz skutkiem jest zazwyczaj wyzwolenie zabezpieczeń, co chroni urządzenia przed nadmiernym napięciem. Natomiast przerwa w jednej z faz skutkuje z kolei nierównomiernym rozkładem obciążenia w systemie trójfazowym, co może prowadzić do problemów z równowagą obciążenia, ale rzadko skutkuje wzrostem napięcia na odbiornikach do wartości niebezpiecznych. W przypadku układu TN-C kluczowe znaczenie ma ciągłość przewodu PEN, który jest odpowiedzialny za ochronę przed porażeniem. Brak tego przewodu może spowodować, że napięcie na odbiornikach będzie w sposób niekontrolowany rosło, co zagraża bezpieczeństwu użytkowników oraz urządzeń. Dlatego uznanie przerwania ciągłości przewodu PEN za główną przyczynę wzrostów napięcia w tym układzie jest kluczowe dla prawidłowego zrozumienia funkcjonowania instalacji elektrycznych oraz ich bezpieczeństwa.
Pytanie 13
Korzystając z tabeli oceń, który wynik badania pozwala wyciągnąć pozytywny wniosek o stanie izolacji jednofazowej instalacji elektrycznej 230 V, 50 Hz.
| Napięcie nominalne obwodu | Napięcie pomiarowe prądu stałego d.c. | Wymagana rezystancja izolacji |
|---|---|---|
| V | MΩ | |
| SELV i PELV | 250 | ≥ 0,5 |
| do 500 V włącznie, w tym FELV | 500 | ≥ 1,0 |
| powyżej 500 V | 1000 | ≥ 1,0 |
| Wynik badania | Napięcie pomiarowe prądu stałego, kV | Rezystancja izolacji, kΩ |
|---|---|---|
| A. | 230 | 1050 |
| B. | 250 | 500 |
| C. | 400 | 1100 |
| D. | 500 | 1000 |
A. D.
B. C.
C. A.
D. B.
Odpowiedź D jest prawidłowa, ponieważ zgodnie z obowiązującymi normami, szczególnie normą PN-EN 60204-1, rezystancja izolacji dla instalacji jednofazowych o napięciu nominalnym do 500 V powinna wynosić co najmniej 1,0 MΩ. W przypadku badania przedstawionego w odpowiedzi D, rezystancja izolacji wynosi 1000 kΩ, co jest równoważne 1 MΩ, a więc spełnia wymagania normatywne. W praktyce oznacza to, że instalacja elektryczna jest w dobrym stanie, a ryzyko wystąpienia awarii izolacji lub porażenia prądem jest zminimalizowane. Istotne jest, aby regularnie przeprowadzać pomiary rezystancji izolacji, aby zapewnić bezpieczeństwo użytkowników oraz prawidłowe funkcjonowanie urządzeń elektrycznych. Normy te mają na celu nie tylko ochronę przed porażeniem prądem, ale także zapobieganie uszkodzeniom sprzętu w wyniku niewłaściwej izolacji. Utrzymywanie odpowiedniej izolacji w instalacjach elektrycznych jest kluczowym elementem zarządzania bezpieczeństwem w każdym obiekcie.
Pytanie 14
Zatrzymanie pracy grzejnika skutkuje natychmiastowym działaniem zabezpieczenia nadprądowego. Co to sugeruje?
A. uszkodzenie w przewodzie fazowym
B. uszkodzenie w grzałce
C. zwarcie przewodu ochronnego z obudową
D. zwarcie przewodu fazowego oraz neutralnego
W przypadku innych odpowiedzi, które mogłyby być uznane za poprawne, jak przerwa w przewodzie fazowym, zwarcie przewodu ochronnego do obudowy czy zwarcie przewodu fazowego i neutralnego, warto wskazać na ich merytoryczne błędy. Przerwa w przewodzie fazowym nie mogłaby skutkować natychmiastowym działaniem zabezpieczenia nadprądowego, ponieważ w takim przypadku prąd nie popłynąłby w ogóle, co nie aktywuje zabezpieczeń. Zwarcie przewodu ochronnego do obudowy z kolei powinno wywołać reakcję wyłącznika różnicowoprądowego, a nie nadprądowego, jako że jest to zupełnie inny mechanizm zabezpieczający, który odpowiada za ochronę przed porażeniem prądem. Natomiast zwarcie przewodu fazowego i neutralnego zazwyczaj prowadzi do sytuacji nadmiernego przepływu prądu, co również spowodowałoby zadziałanie zabezpieczenia nadprądowego, ale w inny sposób i z innymi konsekwencjami. Niekiedy błędne wnioski płyną z niepełnego zrozumienia zasad działania zabezpieczeń oraz ich różnic, co prowadzi do pomyłek. Wiedza na temat tego, jak i dlaczego zabezpieczenia działają w dany sposób, jest kluczowa dla bezpieczeństwa instalacji elektrycznych i ich użytkowników. Dlatego zawsze należy dokładnie analizować przyczyny działania zabezpieczeń w kontekście konkretnego problemu.
Pytanie 15
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 16
Który z pokazanych na zdjęciach przewodów przeznaczony jest do układania w tynku?
A. A.
B. C.
C. B.
D. D.
Przewód pokazany na zdjęciu C jest rurą osłonową, która jest przeznaczona do układania w tynku. Jego gładka powierzchnia zewnętrzna oraz elastyczność sprawiają, że idealnie sprawdza się w warunkach budowlanych, gdzie istnieje potrzeba łatwego prowadzenia instalacji elektrycznych w ścianach. W kontekście standardów branżowych, takie rury powinny spełniać normy dotyczące odporności na działanie ognia oraz mechaniczne uszkodzenia. Zastosowanie rur osłonowych w tynku, zgodnie z Polskimi Normami PN-IEC 61386, zapewnia odpowiednią ochronę przewodów przed uszkodzeniami mechanicznymi i przed wpływem wilgoci. Przykładem praktycznego zastosowania może być instalacja elektryczna w nowo budowanym domu, gdzie przewody są układane w tynkach, co zapobiega ich wystawieniu na działanie czynników zewnętrznych oraz zwiększa bezpieczeństwo użytkowania. Warto również zwrócić uwagę, że stosowanie odpowiednich rur osłonowych w tynku jest kluczowe dla długowieczności instalacji oraz dla utrzymania estetyki wnętrz.
Pytanie 17

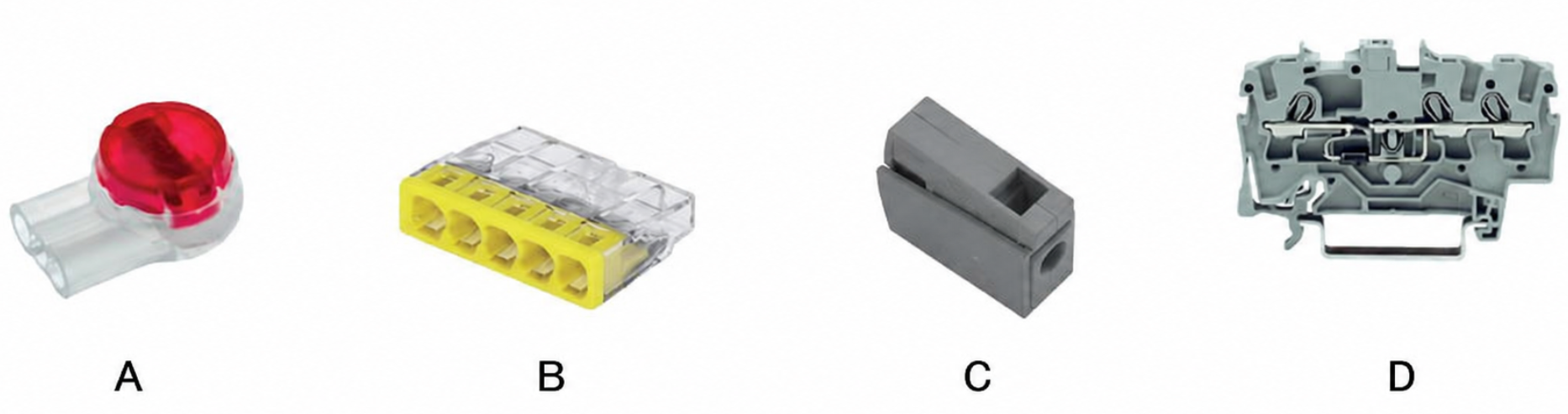

Którą z przedstawionych złączek należy zastosować do rozgałęzienia jednodrutowych żył przewodów instalacyjnych w puszce łączeniowej?
A. D.
B. B.
C. C.
D. A.
Złączka przedstawiona na zdjęciu pod literą B. to złączka instalacyjna typu "szybkozłączka", która jest szczególnie polecana do łączenia jednodrutowych żył przewodów instalacyjnych. Jej konstrukcja umożliwia szybkie i pewne połączenie bez konieczności użycia narzędzi, co jest niezwykle praktyczne w przypadku rozgałęzania przewodów w puszkach łączeniowych. Dzięki temu, oszczędzamy czas podczas instalacji oraz minimalizujemy ryzyko błędów w połączeniach elektrycznych. Szybkozłączki są zgodne z normami bezpieczeństwa, co czyni je odpowiednim wyborem w zastosowaniach domowych oraz przemysłowych. Warto zwrócić również uwagę na odporność materiałów, z których są wykonane, co zapewnia ich długotrwałe użytkowanie w różnych warunkach. Dodatkowo, stosowanie odpowiednich złączek, takich jak ta, przyczynia się do zachowania standardów instalacji elektrycznych, co jest kluczowe dla bezpieczeństwa i funkcjonalności całego systemu.
Pytanie 18
Który z podanych sposobów ochrony przed porażeniem elektrycznym pełni rolę zabezpieczenia dodatkowego w przypadku uszkodzenia instalacji elektrycznych niskonapięciowych?
A. Podwójna lub wzmocniona izolacja elektryczna
B. Umieszczenie części czynnych poza zasięgiem ręki
C. Separacja elektryczna odbiornika
D. Ochronne miejscowe połączenia wyrównawcze
Odpowiedzi takie jak podwójna lub wzmocniona izolacja elektryczna, separacja elektryczna odbiornika oraz umieszczenie części czynnych poza zasięgiem ręki, są istotnymi elementami ochrony przeciwporażeniowej, lecz nie spełniają roli uzupełniającej w kontekście uszkodzeń w instalacjach niskonapięciowych. Podwójna lub wzmocniona izolacja może rzeczywiście skutecznie chronić przed porażeniem, jednak w przypadku jej uszkodzenia nie zapewnia dodatkowej ochrony, ponieważ nie ma możliwości odprowadzenia prądu do ziemi. Separacja elektryczna, polegająca na oddzieleniu odbiornika od źródła zasilania, może zredukować ryzyko, ale nie eliminuje go całkowicie i nie zapewnia dodatkowego zabezpieczenia w przypadku awarii izolacji. Umieszczenie części czynnych poza zasięgiem ręki to praktyka prewencyjna, która ma na celu zminimalizowanie ryzyka dostępu do niebezpiecznych elementów, jednak nie odpowiada na sytuacje, gdy dojdzie do awarii systemu. Kluczowym błędem w myśleniu jest skupienie się na pojedynczych metodach ochrony, zamiast na kompleksowym podejściu do bezpieczeństwa elektrycznego. Właściwe wdrożenie połączeń wyrównawczych, zgodnie z normami EN 61140, ma fundamentalne znaczenie w kontekście całościowego bezpieczeństwa instalacji elektrycznych.
Pytanie 19
Jaką wartość powinno mieć napięcie testowe podczas pomiaru rezystancji izolacyjnej uzwojenia wtórnego transformatora ochronnego?
A. 1 000 V
B. 250 V
C. 2 000 V
D. 500 V
Wybór wartości napięcia probierczego spośród 1000 V, 500 V oraz 2000 V może być wynikiem niepełnego zrozumienia specyfiki pomiarów rezystancji izolacji uzwojeń wtórnych transformatorów bezpieczeństwa. Przy pomiarze rezystancji izolacji kluczowe jest zrozumienie, że transformator bezpieczeństwa jest przeznaczony do pracy w niskonapięciowych systemach elektrycznych, co wymaga zastosowania odpowiednich wartości napięcia probierczego. Napięcia na poziomie 1000 V i 2000 V są zbyt wysokie i mogą prowadzić do uszkodzenia izolacji oraz wrażliwych komponentów elektrycznych, co w konsekwencji zagraża bezpieczeństwu użytkowników. Napięcie 500 V, choć niższe od 1000 V, nadal jest zbyt wysokie dla niektórych zastosowań, szczególnie w kontekście transformatorów bezpieczeństwa, gdzie obowiązują normy ograniczające stosowane napięcia probiercze. Wybierając niewłaściwe napięcie, można również pominąć kluczowe testy, które powinny być przeprowadzane zgodnie z najlepszymi praktykami branżowymi. Dlatego istotne jest, aby podczas określania wartości napięcia probierczego kierować się zaleceniami takich norm jak IEC 61557, które wyraźnie wskazują na 250 V jako optymalną wartość dla takich pomiarów. Niezrozumienie tej kwestii może prowadzić do nieodpowiednich wniosków oraz potencjalnych zagrożeń, co podkreśla wagę znajomości i przestrzegania obowiązujących standardów w branży.
Pytanie 20
Piec elektryczny o mocy 12 kW jest zasilany z trójfazowej instalacji 3 x 400 V za pomocą przewodu o długości 20 m i przekroju 4 mm2. Jakie konsekwencje przyniesie wymiana tego przewodu na przewód o tej samej długości, lecz o przekroju 6 mm2?
A. Moc wydobywana w piecu zmaleje 1,5 raza.
B. Spadek napięcia na przewodach zasilających wzrośnie.
C. Spadek napięcia na przewodach zasilających zmniejszy się.
D. Moc wydobywana w piecu wzrośnie 1,5 raza.
Wymiana przewodu o przekroju 4 mm² na 6 mm² w instalacji trójfazowej przynosi ze sobą korzyści związane z obniżeniem spadku napięcia na przewodach zasilających. Spadek napięcia jest wynikiem oporu przewodów, a ten opór maleje wraz ze zwiększeniem przekroju przewodu. W przypadku instalacji elektrycznych, zgodnie z normami IEC 60228, mniejsze spadki napięcia są kluczowe dla efektywności operacyjnej urządzeń elektrycznych. Przy większym przekroju przewodu, przepływ prądu staje się bardziej efektywny, co oznacza mniejsze straty energii w postaci ciepła. Przykładem praktycznym może być zastosowanie takich przewodów w instalacjach przemysłowych, gdzie urządzenia o dużej mocy, jak piec elektryczny, muszą działać optymalnie, aby zminimalizować zużycie energii i zapewnić trwałość systemu. Mniejszy spadek napięcia pozwala na stabilniejsze zasilanie, co jest szczególnie ważne w kontekście ochrony urządzeń elektronicznych i ich długoterminowej wydajności.
Pytanie 21
Podczas pracy szlifierka kątowa nagle przestała działać. Ustalono, że nie jest to spowodowane brakiem zasilania. Aby zlokalizować awarię, należy odłączyć napięcie, a następnie
A. zmierzyć rezystancję izolacji kabla zasilającego
B. sprawdzić rezystancję przewodu ochronnego
C. ocenić stan szczotek
D. zmierzyć temperaturę uzwojenia stojana
Odpowiedź 'sprawdzić stan szczotek' jest prawidłowa, ponieważ szczotki w szlifierkach kątowych odgrywają kluczową rolę w przewodzeniu prądu do wirnika silnika. Ich zużycie lub zablokowanie może prowadzić do przerwy w obwodzie, co objawia się nagłym zatrzymaniem urządzenia. Praktyczne podejście do diagnostyki polega na regularnym monitorowaniu stanu szczotek, co powinno być uwzględnione w harmonogramie konserwacji. W przypadku stwierdzenia ich zużycia zaleca się wymianę, aby uniknąć dalszych uszkodzeń silnika. Standardy branżowe, takie jak IEC 60034, podkreślają znaczenie utrzymania stanu technicznego maszyn elektrycznych, co obejmuje również regularne sprawdzanie i konserwację szczotek. Ponadto, warto zaznaczyć, że używanie oryginalnych części zamiennych zwiększa niezawodność i żywotność urządzeń, co jest zgodne z najlepszymi praktykami w dziedzinie elektryki i mechaniki.
Pytanie 22
W instalacji elektrycznej z napięciem nominalnym 230 V, skonstruowanej w systemie TN-S, działa urządzenie, które należy do pierwszej klasy ochronności. Jakie środki powinny być wdrożone, aby zapewnić dodatkową ochronę przed porażeniem w tym urządzeniu?
A. Wykonać lokalne połączenia wyrównawcze
B. Połączyć obudowę z przewodem ochronnym
C. Zainstalować transformator redukcyjny
D. Ułożyć dodatkową warstwę izolacyjną na podłożu
Połączenie obudowy urządzenia z przewodem ochronnym jest kluczowym środkiem zabezpieczającym przed porażeniem elektrycznym w instalacjach elektrycznych. W przypadku urządzeń klasy I, które polegają na ochronie poprzez uziemienie, takie połączenie ma na celu zapewnienie, że w przypadku awarii izolacji, prąd upływowy zostanie skierowany do ziemi, co zminimalizuje ryzyko porażenia prądem. W instalacjach TN-S, gdzie przewód ochronny (PE) jest oddzielony od przewodu neutralnego (N), jest to szczególnie istotne. Przykładem praktycznym może być sprzęt AGD, jak lodówka czy pralka, które muszą mieć pewne połączenia ochronne, aby zapewnić bezpieczeństwo użytkowników. Standardy takie jak PN-IEC 60364 stanowią podstawę dla projektowania i wykonania instalacji elektrycznych, a także definiują wymagania dotyczące ochrony przed porażeniem elektrycznym, co podkreśla znaczenie właściwego połączenia obudowy z przewodem ochronnym.
Pytanie 23
Kontrola instalacji elektrycznych w obiektach użyteczności publicznej powinna być przeprowadzana nie rzadziej niż co
A. 5 lat
B. 2 lata
C. 4 lata
D. 3 lata
Zwróć uwagę, że często myślimy, że przeglądy co 3, 2 czy 4 lata są wystarczające, ale to nie do końca tak działa. Przeglądy co 3 lata mogą nam się wydawać ok, ale w praktyce mogą nie dostosowywać się do stanu instalacji, która może potrzebować więcej sprawdzeń. Jak zbyt długo nie robisz kontroli, to mogą się nazbierać problemy, które byłyby wykryte wcześniej. W budynkach, gdzie jest duże natężenie ludzi, pomijanie tego pięcioletniego terminu może prowadzić do uszkodzeń i poważnych zagrożeń dla życia. Przepisy, jak PN-IEC, jasno mówią, że te inspekcje co 5 lat są konieczne, bo pomagają uniknąć awarii i trzymają instalację w dobrym stanie. Warto zrozumieć te zasady i stosować je dla bezpieczeństwa użytkowników oraz sprawności instalacji elektrycznych.
Pytanie 24
Na podstawie fragmentu tabeli obciążalności prądowej długotrwałej dobierz przekrój przewodów dla instalacji 1-fazowej prowadzonej przewodami DY w rurkach w ścianie. Obliczony prąd obciążenia Ig = 20 A.
| Oznaczenia | A1 | A2 | B1 | B2 | ||||
|---|---|---|---|---|---|---|---|---|
| Miejsce i sposób ułożenia przewodów | W rurach i kanałach (listwach) instalacyjnych pod tynkiem | W rurach i kanałach (listwach) instalacyjnych na ścianie | ||||||
| Przewody jednożyłowe | Przewody wielożyłowe | Przewody jednożyłowe | Przewody wielożyłowe | |||||
| Liczba przewodów obciążonych | 2 | 3 | 2 | 3 | 2 | 3 | 2 | 3 |
| Przekrój [mm2] | Idd [A] | Idd [A] | Idd [A] | Idd [A] | Idd [A] | Idd [A] | Idd [A] | Idd [A] |
| 1,5 | 16,5 | 14,5 | 18,5 | 14 | 18,5 | 16,6 | 17,5 | 16 |
| 2,5 | 21 | 19 | 19,5 | 18,5 | 25 | 22 | 24 | 21 |
| 4 | 28 | 25 | 27 | 24 | 34 | 30 | 32 | 29 |
| 6 | 36 | 33 | 34 | 31 | 43 | 38 | 40 | 36 |
A. 4 mm2
B. 6 mm2
C. 2,5 mm2
D. 1,5 mm2
Wybór niewłaściwego przekroju przewodów może prowadzić do poważnych konsekwencji, które nie zawsze są oczywiste na pierwszy rzut oka. Na przykład, 1,5 mm2 jest zbyt małym przekrojem dla obciążenia 20 A. W praktyce oznacza to, że przewód ten nie spełnia wymagań dotyczących obciążalności prądowej, co może prowadzić do jego przegrzewania się i potencjalnego uszkodzenia izolacji, a w skrajnych przypadkach może być przyczyną pożaru. Zbyt małe przekroje są często wynikiem błędnego kalkulowania zapotrzebowania na prąd w instalacji, co jest typowym błędem. Z drugiej strony, wybór zbyt dużego przekroju, jak 4 mm2 czy 6 mm2, może wydawać się na pierwszy rzut oka bezpieczniejszym rozwiązaniem, jednak takie podejście nie jest uzasadnione ekonomicznie. Wiąże się to z wyższymi kosztami materiałów, a także z trudnościami w montażu i manipulacji przewodami. Ponadto, stosowanie nadmiarowych przekrojów może prowadzić do nieefektywności energetycznej, ponieważ większe przewody mają wyższe pojemności cieplne, co może wpłynąć na straty energii. Warto również podkreślić, że przy doborze przekrojów przewodów niezbędne jest uwzględnienie takich czynników jak długość przewodów, sposób ich ułożenia oraz temperatura otoczenia, a ich zaniedbanie prowadzi do błędnych decyzji projektowych. Zatem, istotne jest, aby przy doborze przewodów kierować się zarówno zasadami bezpieczeństwa, jak i dobrymi praktykami inżynieryjnymi, aby uniknąć poważnych problemów w przyszłości.
Pytanie 25
Który kondensator pracy należy zainstalować w silniku indukcyjnym jednofazowym o mocy 0,5 kW zasilanym z sieci 230 V?
Wzór do wykorzystania:
$$ C_P = 1800 \cdot \frac{P_n}{U^2} \, \mu\text{F} $$
| Parametry kondensatora | ||
|---|---|---|
| Napięcie znamionowe | \( C_P \) | |
| A. | DC 250 V | \( 17 \, \mu\text{F} \) |
| B. | DC 350 V | \( 0{,}017 \, \mu\text{F} \) |
| C. | AC 250 V | \( 17 \, \mu\text{F} \) |
| D. | AC 350 V | \( 0{,}017 \, \mu\text{F} \) |
A. D.
B. C.
C. B.
D. A.
Odpowiedź C jest jak najbardziej na miejscu, bo zgadza się z tym, co powinien mieć kondensator do silnika indukcyjnego jednofazowego o mocy 0,5 kW przy 230 V. Dzięki wzorowi Cp = 1800 * (Pn / U^2) μF łatwo możesz policzyć, jaka pojemność kondensatora jest nam potrzebna, a to jest mega ważne, żeby silnik działał jak należy. Podstawiając Pn = 500 W i U = 230 V, dostajemy Cp ≈ 17 μF. Tylko odpowiedź C (AC 250 V, 17 μF) to, co pasuje do tych wymagań, bo zapewnia, że silnik będzie działał optymalnie, zmniejszając straty energii i ryzyko awarii. Z mojego doświadczenia, dobór kondensatora jest kluczowy, żeby urządzenie działało efektywnie. Pamiętaj też o tym, żeby wybierać kondensatory dobrej jakości, bo to wpływa na ich trwałość i niezawodność, co jest ważne dla długowieczności silnika. Odpowiedni kondensator pomoże też ustabilizować obroty silnika i moment obrotowy, co w przemyśle ma ogromne znaczenie dla precyzyjnej pracy.
Pytanie 26
Jaką minimalną wartość rezystancji powinno się zmierzyć w ścianach i podłodze w izolowanym miejscu pracy z urządzeniami o napięciu 400 V, aby zabezpieczenie przed dotykiem pośrednim było efektywne?
A. 25 kΩ
B. 50 kΩ
C. 10 kΩ
D. 75 kΩ
Brak odpowiedzi na to pytanie.
Wyjaśnienie poprawnej odpowiedzi:
Najmniejsza zmierzona wartość rezystancji ścian i podłogi na izolowanym stanowisku pracy z urządzeniami o napięciu 400 V powinna wynosić 50 kΩ, aby zapewnić skuteczną ochronę przeciwporażeniową. Zgodnie z normami bezpieczeństwa elektrycznego, takimi jak PN-EN 61140, minimalna rezystancja izolacji jest kluczowym czynnikiem, który wpływa na bezpieczeństwo użytkowników. W praktyce, wyższa rezystancja izolacji oznacza mniejsze ryzyko przebicia i przemieszczenia prądu do części nieizolowanych. W przypadku pracy z urządzeniami o napięciu 400 V, wartość 50 kΩ jest często stosowana jako standardowy wskaźnik, aby zminimalizować ryzyko porażenia prądem. Wartości te stosuje się nie tylko w przemyśle, ale również w kontekście instalacji elektrycznych w budynkach. Regularne pomiary rezystancji izolacji powinny być przeprowadzane na stanowiskach pracy, aby upewnić się, że systemy ochrony są nadal skuteczne. Przykładem może być przemysł produkcyjny, gdzie urządzenia o wysokim napięciu są powszechnie używane, a każda usterka izolacji może prowadzić do poważnych wypadków, podkreślając znaczenie monitorowania rezystancji izolacji.
Najmniejsza zmierzona wartość rezystancji ścian i podłogi na izolowanym stanowisku pracy z urządzeniami o napięciu 400 V powinna wynosić 50 kΩ, aby zapewnić skuteczną ochronę przeciwporażeniową. Zgodnie z normami bezpieczeństwa elektrycznego, takimi jak PN-EN 61140, minimalna rezystancja izolacji jest kluczowym czynnikiem, który wpływa na bezpieczeństwo użytkowników. W praktyce, wyższa rezystancja izolacji oznacza mniejsze ryzyko przebicia i przemieszczenia prądu do części nieizolowanych. W przypadku pracy z urządzeniami o napięciu 400 V, wartość 50 kΩ jest często stosowana jako standardowy wskaźnik, aby zminimalizować ryzyko porażenia prądem. Wartości te stosuje się nie tylko w przemyśle, ale również w kontekście instalacji elektrycznych w budynkach. Regularne pomiary rezystancji izolacji powinny być przeprowadzane na stanowiskach pracy, aby upewnić się, że systemy ochrony są nadal skuteczne. Przykładem może być przemysł produkcyjny, gdzie urządzenia o wysokim napięciu są powszechnie używane, a każda usterka izolacji może prowadzić do poważnych wypadków, podkreślając znaczenie monitorowania rezystancji izolacji.
Pytanie 27
Jaka jest przyczyna pojawiających się zakłóceń RTV w czasie pracy jednofazowego silnika komutatorowego połączonego w układzie, którego schemat przedstawiono na rysunku?
A. Przerwa w cewce uzwojenia wzbudzenia.
B. Nadmierny luz w łożyskach.
C. Zbyt duża wartość rezystora regulacyjnego.
D. Złe ustawienie szczotek.
Złe ustawienie szczotek w silniku komutatorowym ma kluczowe znaczenie dla prawidłowego działania urządzenia oraz minimalizacji zakłóceń RTV. Szczotki, które są źródłem przewodzenia prądu do wirnika silnika, powinny być prawidłowo ustawione, aby unikać iskrzenia na komutatorze. Iskrzenie to prowadzi nie tylko do strat energii, ale również do emisji zakłóceń elektromagnetycznych, które mogą wpływać na urządzenia RTV. W praktyce, właściwe ustawienie szczotek można osiągnąć poprzez regularne kontrole i właściwą konserwację sprzętu. Dobrze jest stosować się do wytycznych producenta dotyczących wymiany szczotek oraz ich ustawienia, co pozwoli na zwiększenie efektywności silnika i zminimalizowanie ryzyka wystąpienia zakłóceń. W przemyśle elektrycznym i elektronicznym, przestrzeganie standardów dotyczących jakości materiałów eksploatacyjnych, takich jak szczotki węglowe, ma fundamentalne znaczenie dla poprawy wydajności i żywotności silników komutatorowych.
Pytanie 28
Jaka przyczyna powoduje rozbieżność w działaniu silnika bocznikowego prądu stałego?
A. Przerwa w uzwojeniu wzbudzenia
B. Przerwa w uzwojeniu twornika
C. Luzy w łożyskach
D. Brak obciążenia
Brak odpowiedzi na to pytanie.
Wyjaśnienie poprawnej odpowiedzi:
Jak masz przerwę w uzwojeniu wzbudzenia silnika bocznikowego prądu stałego, to silnik zaczyna się rozbiegać. Dlaczego? No bo to uzwojenie odpowiada za wytwarzanie pola magnetycznego, które jest potrzebne, żeby silnik działał. Bez tego pola, silnik nie ma żadnego oporu, a to skutkuje tym, że kręci się bez kontroli. To może być naprawdę niebezpieczne, bo prowadzi do uszkodzeń. Żeby tego uniknąć, ważne są regularne kontrole i konserwacje. W przemyśle, według norm IEC 60034, trzeba monitorować stan uzwojeń i mieć systemy ochrony, które coś wykryją, gdy coś się popsuje. W silnikach używanych w różnych sprzętach, jak taśmociągi, warto też pomyśleć o dodatkowych zabezpieczeniach, żeby nie było niekontrolowanego działania silnika, gdy uzwojenie zawiedzie.
Jak masz przerwę w uzwojeniu wzbudzenia silnika bocznikowego prądu stałego, to silnik zaczyna się rozbiegać. Dlaczego? No bo to uzwojenie odpowiada za wytwarzanie pola magnetycznego, które jest potrzebne, żeby silnik działał. Bez tego pola, silnik nie ma żadnego oporu, a to skutkuje tym, że kręci się bez kontroli. To może być naprawdę niebezpieczne, bo prowadzi do uszkodzeń. Żeby tego uniknąć, ważne są regularne kontrole i konserwacje. W przemyśle, według norm IEC 60034, trzeba monitorować stan uzwojeń i mieć systemy ochrony, które coś wykryją, gdy coś się popsuje. W silnikach używanych w różnych sprzętach, jak taśmociągi, warto też pomyśleć o dodatkowych zabezpieczeniach, żeby nie było niekontrolowanego działania silnika, gdy uzwojenie zawiedzie.
Pytanie 29
Który z wymienionych środków ochrony przeciwporażeniowej przedstawiony jest na schemacie?
A. Izolacja stanowiska.
B. Umieszczenie części czynnych poza zasięgiem ręki.
C. Wysokoczuły wyłącznik różnicowoprądowy.
D. Separacja elektryczna obwodu zasilającego więcej niż jeden odbiornik.
Wybór innych odpowiedzi, takich jak wysokoczuły wyłącznik różnicowoprądowy, umieszczenie części czynnych poza zasięgiem ręki czy izolacja stanowiska, jest wynikiem niepełnego zrozumienia zasad ochrony przeciwporażeniowej. Wysokoczuły wyłącznik różnicowoprądowy jest istotnym elementem w systemach zabezpieczeń, jednak jego działanie polega na detekcji różnicy prądów, co nie jest bezpośrednio związane z separacją obwodów. Należy zauważyć, że wyłącznik ten nie zapobiega sytuacjom awaryjnym, gdyż jego zadaniem jest jedynie przerwanie obwodu w momencie wykrycia niebezpieczeństwa. Umieszczanie części czynnych poza zasięgiem ręki, mimo że jest praktyką związaną z bezpieczeństwem, nie ma zastosowania w kontekście obwodów zasilających wiele odbiorników. Tego typu rozwiązanie jest bardziej odpowiednie dla urządzeń o niskim napięciu, gdzie ograniczenie dostępu do niebezpiecznych elementów jest kluczowe, ale nie wpływa na separację obwodów. Izolacja stanowiska, chociaż również ważna, odnosi się do ochrony pracownika przed bezpośrednim kontaktem z częściami czynnymi, a nie do zasadności stosowania odrębnych obwodów. Zrozumienie tych koncepcji jest niezbędne dla prawidłowego podejścia do zagadnień ochrony przeciwporażeniowej w obiektach użyteczności publicznej oraz przemysłowych, gdzie niezawodność i bezpieczeństwo są kluczowe.
Pytanie 30
Którego z przedstawionych na rysunkach przyrządów należy użyć do pomiaru rezystancji izolacji w instalacji elektrycznej?
A. A.
B. C.
C. B.
D. D.
Pomiar rezystancji izolacji w instalacji elektrycznej jest kluczowym elementem zapewnienia bezpieczeństwa i niezawodności systemów elektrycznych. W tym kontekście megomierz, przedstawiony na rysunku D, odgrywa nieocenioną rolę. Urządzenie to jest zaprojektowane do pomiaru wysokich wartości rezystancji, co jest szczególnie istotne w testach izolacji, gdzie wartości te powinny być zdecydowanie wyższe niż standardowe rezystancje obwodów elektrycznych. Megomierz generuje napięcie do kilku tysięcy woltów, co pozwala na dokładne określenie stanu izolacji. Przykładowo, w przypadku instalacji w budynkach mieszkalnych, dokonanie pomiaru rezystancji izolacji przed oddaniem budynku do użytku jest wymagane przez normy PN-IEC 60364. Dzięki tym pomiarom można wykryć potencjalne usterki, takie jak przebicia czy degradację materiałów izolacyjnych, co w konsekwencji zapobiega poważnym awariom i zagrożeniom dla zdrowia ludzi. W zastosowaniach przemysłowych, regularne testy izolacji są niezbędne do zapewnienia ciągłości działania maszyn oraz minimalizacji przestojów.
Pytanie 31
Jaką wartość prądu znamionowego powinien posiadać wyłącznik instalacyjny nadprądowy typu B, aby zabezpieczyć grzejnik jednofazowy o parametrach UN = 230 V oraz Py = 2,4 kW przed zwarciem?
A. 6A
B. 20A
C. 10A
D. 16A
Wybór wyłącznika instalacyjnego nadprądowego o charakterystyce typu B do zabezpieczenia grzejnika jednofazowego o parametrach U<sub>N</sub> = 230 V i P<sub>y</sub> = 2,4 kW jest kluczowy dla prawidłowego działania instalacji elektrycznej. Obliczając wartość prądu znamionowego, korzystamy ze wzoru: I = P / U, gdzie P to moc grzejnika, a U to napięcie zasilania. Zatem I = 2400 W / 230 V = 10,43 A. Wyłącznik nadprądowy powinien mieć wartość prądu znamionowego większą od prądu obliczonego, co w praktyce oznacza, że dla tego zastosowania odpowiedni będzie wyłącznik 16A, który pozwoli na swobodne działanie urządzenia, nie wyzwalając w normalnych warunkach pracy. Wyłączniki instalacyjne charakteryzujące się typem B są przeznaczone do ochrony obwodów zawierających urządzenia o charakterze rezystancyjnym, co jest typowe dla grzejników. Użycie wyłącznika o odpowiedniej charakterystyce minimalizuje ryzyko uszkodzeń instalacji elektrycznej oraz pożarów. W praktyce oznacza to, że dobór 16A jest zgodny z obowiązującymi normami, co wpływa na bezpieczeństwo i wiarygodność całej instalacji.
Pytanie 32
Obwód typu SELV powinien być zasilany z sieci energetycznej poprzez
A. rezystor w układzie szeregowym
B. dzielnik napięcia
C. autotransformator
D. transformator bezpieczeństwa
Transformator bezpieczeństwa jest kluczowym elementem zasilania obwodów SELV (Separated Extra Low Voltage), który zapewnia izolację i bezpieczeństwo użytkowników. Takie zasilanie charakteryzuje się niskim napięciem, co minimalizuje ryzyko porażenia prądem oraz innych niebezpieczeństw. Transformator bezpieczeństwa działa poprzez separację obwodu niskonapięciowego od sieci zasilającej, dzięki czemu nie ma bezpośredniego połączenia ze źródłem wysokiego napięcia. Przykładem zastosowania transformatorów bezpieczeństwa mogą być systemy oświetlenia w obiektach użyteczności publicznej, gdzie zapewnia się wysokie bezpieczeństwo, zwłaszcza w miejscach narażonych na kontakt z wodą, takich jak łazienki czy baseny. Zastosowanie transformatora bezpieczeństwa jest zgodne z normami, takimi jak IEC 60364 oraz dyrektywami Unii Europejskiej, które podkreślają znaczenie stosowania urządzeń zapewniających bezpieczeństwo elektryczne. Dzięki tym rozwiązaniom można znacząco zredukować ryzyko wypadków związanych z elektrycznością.
Pytanie 33
W instalacjach oświetleniowych w mieszkaniach nie wolno używać opraw oświetleniowych stałych i regulowanych wykonanych w klasie ochronności
A. 0
B. II
C. III
D. I
Odpowiedź 0 jest ok, bo w mieszkaniach nie powinniśmy używać opraw oświetleniowych klasy ochronności 0. One nie mają żadnej dodatkowej izolacji, a to znaczy, że mogą być niebezpieczne, zwłaszcza gdy mówimy o kontaktach z prądem. Klasa ochronności 0 nie chroni przed prądami błądzącymi, a to niesie ryzyko, zwłaszcza tam, gdzie są wilgotne powierzchnie, jak w łazienkach. Z norm PN-IEC 61140 i PN-EN 60598 wynika, że najlepiej używać opraw przynajmniej klasy I, które mają uziemienie i dodatkowe zabezpieczenia. W praktyce, jeśli wybierzemy oprawy klasy I lub II, zwiększamy bezpieczeństwo, co w domowych warunkach jest bardzo ważne. W miejscach, gdzie może być woda, naprawdę warto postawić na oprawy odpowiedniej klasy, żeby zminimalizować ryzyko porażenia prądem.
Pytanie 34
Do zabezpieczenia nadprądowego których z wymienionych urządzeń przeznaczony jest element przedstawiony na ilustracji?
A. Prostowników półprzewodnikowych.
B. Multimetrów przenośnych.
C. Zasilaczy komputerowych.
D. Paneli fotowoltaicznych.
Odpowiedź jest poprawna, ponieważ element przedstawiony na ilustracji to bezpiecznik przeznaczony do stosowania w systemach zasilania z napięciem stałym (DC) oraz prądem do 350A. Bezpieczniki tego typu są kluczowym komponentem w instalacjach fotowoltaicznych, gdzie wymagane są zabezpieczenia zdolne do pracy z wysokimi napięciami stałymi, często sięgającymi 1500V. W systemach fotowoltaicznych, ochrona przed przeciążeniem i zwarciami jest niezbędna, aby zapewnić bezpieczeństwo zarówno sprzętu, jak i użytkowników. Stosowanie odpowiednich zabezpieczeń nadprądowych jest zgodne z normami branżowymi, takimi jak IEC 60947-3, które regulują kwestie dotyczące urządzeń rozdzielczych. W praktyce, zastosowanie bezpieczników w systemach PV pozwala na minimalizację ryzyka uszkodzeń, co jest niezwykle ważne w kontekście inwestycji w odnawialne źródła energii. Dobrą praktyką jest regularne sprawdzanie i konserwacja zabezpieczeń, co przyczynia się do długowieczności systemu.
Pytanie 35
Jaką maksymalną wartość impedancji pętli zwarcia można zastosować w trójfazowym układzie elektrycznym o napięciu nominalnym 230/400 V, aby zapewnić skuteczność ochrony przeciwporażeniowej w przypadku uszkodzenia izolacji, gdy wyłączenie tego obwodu ma być realizowane przez instalacyjny wyłącznik nadprądowy C10?
A. 4,6 Ω
B. 2,3 Ω
C. 8,0 Ω
D. 7,7 Ω
Brak odpowiedzi na to pytanie.
Wyjaśnienie poprawnej odpowiedzi:
Maksymalna dopuszczalna wartość impedancji pętli zwarcia w trójfazowym obwodzie elektrycznym o napięciu znamionowym 230/400 V wynosząca 2,3 Ω jest zgodna z wymaganiami bezpieczeństwa, które zapewniają skuteczną ochronę przeciwporażeniową. W przypadku uszkodzenia izolacji, odpowiednia impedancja pętli zwarcia pozwala na szybkie wyłączenie zasilania przez wyłącznik nadprądowy, w tym przypadku typu C10. Zgodnie z normą PN-IEC 60364, szybkość wyłączenia zasilania jest kluczowa dla ochrony osób przed porażeniem prądem. Wyłącznik C10 ma charakterystykę, która zapewnia zadziałanie przy prądzie zwarciowym wynoszącym 10 A. W praktyce, im niższa impedancja pętli zwarcia, tym wyższy prąd zwarciowy, co przyspiesza zadziałanie wyłącznika. Przykładowo, przy impedancji 2,3 Ω, prąd zwarciowy wynosi około 174 A, co pozwala na zadziałanie wyłącznika w czasie nieprzekraczającym 0,4 sekundy. Takie wartości są zgodne z zasadami projektowania instalacji elektrycznych, które mają na celu minimalizację ryzyka porażenia prądem elektrycznym.
Maksymalna dopuszczalna wartość impedancji pętli zwarcia w trójfazowym obwodzie elektrycznym o napięciu znamionowym 230/400 V wynosząca 2,3 Ω jest zgodna z wymaganiami bezpieczeństwa, które zapewniają skuteczną ochronę przeciwporażeniową. W przypadku uszkodzenia izolacji, odpowiednia impedancja pętli zwarcia pozwala na szybkie wyłączenie zasilania przez wyłącznik nadprądowy, w tym przypadku typu C10. Zgodnie z normą PN-IEC 60364, szybkość wyłączenia zasilania jest kluczowa dla ochrony osób przed porażeniem prądem. Wyłącznik C10 ma charakterystykę, która zapewnia zadziałanie przy prądzie zwarciowym wynoszącym 10 A. W praktyce, im niższa impedancja pętli zwarcia, tym wyższy prąd zwarciowy, co przyspiesza zadziałanie wyłącznika. Przykładowo, przy impedancji 2,3 Ω, prąd zwarciowy wynosi około 174 A, co pozwala na zadziałanie wyłącznika w czasie nieprzekraczającym 0,4 sekundy. Takie wartości są zgodne z zasadami projektowania instalacji elektrycznych, które mają na celu minimalizację ryzyka porażenia prądem elektrycznym.
Pytanie 36
Jak wymiana uzwojenia pierwotnego na inne, wykonane z drutów nawojowych o podwójnym przekroju i tej samej liczbie zwojów, wpłynie na działanie transformatora, przy zachowanym uzwojeniu wtórnym?
A. Zwiększy się efektywność transformatora
B. Zredukuje się moc pobierana z transformatora
C. Wzrasta napięcie na końcówkach uzwojenia wtórnego
D. Zmaleje napięcie na końcówkach uzwojenia wtórnego
Wymiana uzwojenia pierwotnego na druty o większym przekroju, przy tej samej liczbie zwojów, wpływa korzystnie na sprawność transformatora. Zwiększenie przekroju drutów prowadzi do obniżenia oporu elektrycznego uzwojenia, co w efekcie zmniejsza straty mocy na skutek efektu Joule'a (straty I²R). To oznacza, że przy tej samej wartości prądu, straty ciepła w uzwojeniu pierwotnym będą mniejsze, co przekłada się na wyższą sprawność całego urządzenia. W praktyce, zastosowanie drutów o większym przekroju jest zgodne z zasadami inżynierii, gdzie dąży się do minimalizacji strat energii oraz poprawy efektywności energetycznej urządzeń. W przemyśle energetycznym, efektywność transformatorów jest kluczowa, ponieważ ma bezpośredni wpływ na zużycie energii i koszty operacyjne. Na przykład, w elektrowniach i stacjach transformacyjnych stosuje się takie rozwiązania, aby zminimalizować straty energii i poprawić parametry pracy urządzeń.
Pytanie 37
Jakie powinno być napięcie pomiarowe przy ocenie rezystancji izolacji obwodów w instalacjach elektrycznych 230/400 V, w których brak jest ochrony przed przepięciami?
A. 1 000 V
B. 250 V
C. 500 V
D. 750 V
Wynik 500 V jako wymagane napięcie pomiarowe przy badaniu rezystancji izolacji obwodów w instalacjach elektrycznych 230/400 V bez ochrony przeciwprzepięciowej jest zgodny z zaleceniami normy PN-EN 61557-2, która określa metody pomiaru rezystancji izolacji. Użycie napięcia 500 V pozwala na uzyskanie wiarygodnych wyników pomiarów, ponieważ jest wystarczające do wykrycia potencjalnych uszkodzeń izolacji, które mogą prowadzić do zwarć lub innych awarii. W praktyce, pomiar 500 V jest standardowo stosowany zarówno w budynkach mieszkalnych, jak i przemysłowych, co zapewnia bezpieczeństwo użytkowników oraz niezawodność instalacji. Ważne jest, aby pomiar był przeprowadzany w odpowiednich warunkach, a urządzenia pomiarowe były regularnie kalibrowane. Przykładem zastosowania może być ocena stanu izolacji w trakcie przeglądów okresowych instalacji, co pozwala na wczesne wykrycie problemów, zanim dojdzie do poważnych awarii lub zagrożeń.
Pytanie 38
W których pomieszczeniach mogą być stosowane środki ochrony przeciwporażeniowej pokazane na rysunku?
A. W pomieszczeniach laboratoryjnych.
B. W pomieszczeniach ruchu elektrycznego.
C. W piwnicach budynków mieszkalnych.
D. W halach hurtowni elektrycznych.
Pomieszczenia ruchu elektrycznego to miejsca, w których zachodzi realne ryzyko porażenia prądem elektrycznym, dlatego stosowanie środków ochrony przeciwporażeniowej jest szczególnie istotne. Środki te są projektowane, aby uniemożliwić niebezpieczny kontakt z elementami instalacji elektrycznej pod napięciem. W takich miejscach, jak np. rozdzielnie elektryczne czy pomieszczenia z urządzeniami wysokiego napięcia, można zastosować różnorodne systemy ochrony, takie jak osłony, separacje czy automatyczne wyłączniki. Stosowanie takich zabezpieczeń jest zgodne z normami, takimi jak PN-IEC 61140, które określają wymagania dotyczące ochrony przed porażeniem prądem. Przykładami praktycznymi są zastosowanie barier ochronnych wokół urządzeń elektrycznych oraz systemy automatycznego odłączania zasilania w sytuacjach awaryjnych, co znacząco podnosi bezpieczeństwo osób pracujących w tych przestrzeniach.
Pytanie 39
Po włączeniu oświetlenia na klatce schodowej przez automat schodowy, żarówka na pierwszym piętrze nie zaświeciła, podczas gdy pozostałe żarówki na innych piętrach działały bez zarzutów. Jakie może być źródło tej awarii?
A. Niedokręcony przewód do oprawy na pierwszym piętrze
B. Uszkodzony łącznik na pierwszym piętrze
C. Uszkodzony automat schodowy
D. Niedokręcony przewód do łącznika na pierwszym piętrze
Niedokręcony przewód do oprawy na pierwszym piętrze może być przyczyną braku działania żarówki w tym miejscu. Ta sytuacja często występuje w instalacjach elektrycznych, gdy podczas montażu lub konserwacji, przewody nie są odpowiednio dokręcone. W przypadku oświetlenia na klatkach schodowych, gdzie automaty schodowe kontrolują oświetlenie, każdy element musi być prawidłowo podłączony, aby zapewnić szczelność obwodu. Przykładem może być sytuacja, gdy podczas wymiany żarówki osoba nie zwraca uwagi na stan połączeń, co może prowadzić do ich luzowania. W praktyce, regularne kontrole i konserwacja instalacji elektrycznych, zgodne z normami PN-IEC 60364, są kluczowe dla zapewnienia bezpieczeństwa oraz efektywności działania systemów oświetleniowych. Zawsze warto sprawdzić połączenia przed uznaniem, że część jest uszkodzona, co może zaoszczędzić czas i koszty związane z naprawą.
Pytanie 40
Które wymaganie dotyczące zasilania silnika indukcyjnego musi być spełnione, aby podczas regulacji prędkości obrotowej dało się uzyskać przedstawione na wykresie charakterystyki mechaniczne?
A. U/f = const.
B. f = const.
C. U = const.
D. U · f = const.
Niektóre odpowiedzi, takie jak f = const. czy U = const., mogą wydawać się na pierwszy rzut oka logiczne, jednak nie uwzględniają one kluczowego aspektu działania silników indukcyjnych - konieczności dostosowywania napięcia i częstotliwości do zmieniających się warunków obciążenia. Utrzymywanie stałej częstotliwości f w praktyce ogranicza elastyczność systemu, co w dłuższej perspektywie może prowadzić do nieefektywnego działania silnika oraz nieoptymalnego wykorzystania energii. Z kolei założenie, że napięcie U ma pozostać stałe, prowadzi do sytuacji, w której silnik nie jest w stanie dostosować się do zmiennych warunków obciążenia, co może skutkować spadkiem momentu obrotowego i spadkiem wydajności. Warto także zauważyć, że odpowiedź U · f = const. sugeruje, iż produkt napięcia i częstotliwości powinien pozostać stały, co jest mylne, gdyż nie uwzględnia zmiennej charakterystyki obciążeń oraz dynamiki systemu. Kluczowe jest zrozumienie, że nie tylko napięcie i częstotliwość muszą być dostosowywane w odpowiedni sposób, ale również ich relacja. Ignorowanie tej relacji prowadzi do typowych błędów w projektowaniu układów napędowych i może negatywnie wpływać na efektywność energetyczną oraz bezpieczeństwo pracy silników indukcyjnych. W praktyce, aby uzyskać optymalne osiągi silnika, inżynierowie powinni kierować się wytycznymi i zaleceniami zawartymi w standardach branżowych, takich jak IEC 60034 dotyczących silników elektrycznych, co pozwoli uniknąć pułapek związanych z niewłaściwą regulacją prędkości obrotowej.
