Zawód: Technik elektryk
Kwalifikacja: ELE.05 - Eksploatacja maszyn, urządzeń i instalacji elektrycznych
Data rozpoczęcia: 17 grudnia 2025 14:39
Data zakończenia: 17 grudnia 2025 14:55

Egzamin niezdany

Wynik: 18/40 punktów (45,0%)

Wymagane minimum: 20 punktów (50%)

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jakie jest najwyższe dozwolone różnicowe natężenie prądu znamionowego wyłącznika różnicowoprądowego w celu zapewnienia ochrony przeciwpożarowej?

A. 100 mA

B. 10 mA

C. 300 mA

D. 30 mA

Wybór wartości 30 mA, 100 mA lub 10 mA jako maksymalnego dopuszczalnego różnicowego prądu znamionowego dla wyłącznika różnicowoprądowego w kontekście ochrony przeciwpożarowej jest błędny. Prąd różnicowy 30 mA jest najczęściej stosowany w instalacjach do ochrony przed porażeniem elektrycznym ludzi, natomiast jego zastosowanie w kontekście ochrony przeciwpożarowej jest niewłaściwe. W tego typu sytuacjach, wyłączniki o wartości 30 mA mogą być niewystarczające, gdyż ich czułość nie jest zaprojektowana do detekcji prądów, które mogą prowadzić do zapłonu. Podobnie, wartości 100 mA i 10 mA również nie są adekwatne w kontekście ochrony przeciwpożarowej. Wyłączniki 100 mA mogą być stosowane w instalacjach przemysłowych, ale ich zastosowanie również nie zapewnia odpowiedniego poziomu ochrony przed ryzykiem pożaru, ponieważ nie są przeznaczone do wykrywania niewielkich prądów upływowych, które mogą być początkiem pożaru. Ponadto, wyłącznik 10 mA, choć oferuje wysoką czułość dla ochrony ludzi, nie jest rekomendowany dla ogólnej ochrony przeciwpożarowej, ponieważ jego zastosowanie w instalacjach elektrycznych o dużym obciążeniu może prowadzić do częstych fałszywych alarmów. W praktyce, właściwy dobór wyłączników różnicowoprądowych powinien opierać się na analizie ryzyk i zgodności z odpowiednimi normami, takimi jak normy IEC 61008 oraz IEC 60947, które definiują wymagania dotyczące bezpieczeństwa urządzeń elektrycznych. Właściwy dobór wartości prądu gwarantuje nie tylko bezpieczeństwo ludzi, ale również minimalizuje ryzyko strat materialnych związanych z pożarami wywołanymi przez instalacje elektryczne.

Pytanie 2

Który z podanych środków można uznać za metodę ochrony przed porażeniem w przypadku uszkodzenia?

A. Ogrodzenie

B. Obudowa

C. Umieszczenie części czynnych poza zasięgiem ręki

D. Samoczynne wyłączenie zasilania

Samoczynne wyłączenie zasilania jest kluczowym środkiem ochrony przeciwporażeniowej, który automatycznie przerywa dopływ energii elektrycznej w przypadku wykrycia nieprawidłowości, takich jak zwarcie czy przeciążenie. To działanie jest zgodne z normami bezpieczeństwa, takimi jak PN-EN 61140, które określają wymagania dotyczące ochrony przed porażeniem prądem elektrycznym. Samoczynne wyłączenie zasilania minimalizuje ryzyko wystąpienia niebezpiecznych sytuacji, a jego zastosowanie jest powszechne w instalacjach elektrycznych, w których występują urządzenia o podwyższonym ryzyku. Przykładem zastosowania może być automatyczny wyłącznik różnicowoprądowy, który nie tylko wyłącza zasilanie, ale także monitoruje różnicę prądów, co jest istotne w ochronie osób pracujących w pobliżu urządzeń elektrycznych. Dzięki takiemu rozwiązaniu, w przypadku wystąpienia niebezpiecznego prądu różnicowego, zasilanie jest natychmiastowo odłączane, co znacznie zwiększa bezpieczeństwo użytkowników.

Pytanie 3

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 4

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 5

Aby ocenić kondycję techniczną przewodów wyrównawczych, należy zmierzyć między każdą dostępną częścią przewodzącą a najbliższym punktem głównego przewodu wyrównawczego

A. rezystancję przewodów

B. pojemność doziemną

C. natężenie prądu

D. spadek napięcia

Pomiar rezystancji przewodów wyrównawczych jest kluczowym elementem w ocenie ich stanu technicznego. Wyrównanie potencjałów w instalacjach elektrycznych ma na celu zwiększenie bezpieczeństwa oraz ochronę przed porażeniem prądem. W przypadku przewodów wyrównawczych, ich ciągłość oraz niski opór elektryczny są niezbędne, aby zapewnić skuteczne odprowadzanie prądów zwarciowych. Zgodnie z normami, takimi jak PN-HD 60364, powinny być one badane, aby weryfikować, że rezystancja nie przekracza określonych wartości, co może zapobiegać niebezpiecznym sytuacjom. Praktycznym przykładem jest pomiar rezystancji przewodu między punktami, gdzie przewody są połączone z ziemią lub innymi elementami instalacji. Wartości te powinny być rejestrowane i analizowane, aby zapewnić, że instalacja spełnia wymogi bezpieczeństwa oraz normy techniczne. W przypadku wykrycia wysokiej rezystancji, konieczne mogą być działania naprawcze, takie jak wymiana lub naprawa przewodów, co jest niezbędne dla prawidłowego funkcjonowania systemów elektrycznych.

Pytanie 6

Przedstawione w tabeli wyniki pomiarów rezystancji uzwojeń i izolacji silnika trójfazowego wskazują na

Pomiar między zaciskami silnika	Rezystancja
U1 – U2	32 Ω
V1 – V2	32 Ω
W1 – W2	32 Ω
U1 – V1	0
V1 – W1	5 MΩ
U1 – W1	5 MΩ
U1 – PE	0
V1 – PE	0
W1 – PE	5 MΩ

A. zwarcie między uzwojeniami U1 – U2 oraz W1 – W2

B. przerwę w uzwojeniu U1 – U2

C. zwarcie międzyzwojowe w uzwojeniu W1 – W2

D. uszkodzoną izolację w uzwojeniach U1 – U2 oraz V1 – V2

Odpowiedź wskazująca na uszkodzoną izolację w uzwojeniach U1 – U2 oraz V1 – V2 jest prawidłowa ze względu na wyniki pomiarów rezystancji, które zostały przedstawione w tabeli. Wartości wynoszące 0 Ω dla izolacji są alarmującym sygnałem, wskazującym na bezpośrednie połączenie z masą, co oznacza, że nie ma odpowiedniej bariery izolacyjnej. Zgodnie z normą IEC 60034, rezystancja izolacji powinna wynosić przynajmniej kilkaset megaomów, aby zapewnić bezpieczną i niezawodną pracę silnika. Praktyka przemysłowa zaleca, aby regularnie monitorować stan izolacji silników poprzez pomiary rezystancji, co pozwala na wczesne wykrywanie potencjalnych problemów. W przypadku stwierdzenia uszkodzonej izolacji, należy podjąć natychmiastowe działania, takie jak odłączenie silnika od zasilania i dokładna inspekcja uzwojeń, aby zapobiec poważniejszym uszkodzeniom oraz zminimalizować ryzyko pożaru. Usunięcie tego typu defektów jest kluczowe dla zapewnienia bezpieczeństwa na stanowisku pracy oraz długoterminowej efektywności urządzenia.

Pytanie 7

Jakie uszkodzenie lub defekt można wykryć podczas przeglądu instalacji elektrycznej w budynku mieszkalnym?

A. Pogorszenie się stanu mechanicznego złącz i połączeń

B. Brak ciągłości połączeń

C. Pogorszenie się stanu izolacji

D. Przekroczenie dopuszczalnego czasu zadziałania wyłącznika ochronnego

Podczas analizy defektów instalacji elektrycznej w budynku mieszkalnym, niektóre odpowiedzi mogą wydawać się na pierwszy rzut oka poprawne, ale w rzeczywistości nie odnoszą się bezpośrednio do kwestii, które można zlokalizować podczas oględzin. Na przykład, pogorszenie stanu izolacji, choć istotne z perspektywy bezpieczeństwa, może być trudne do zidentyfikowania jedynie na podstawie wizualnych oględzin. Izolacja może wykazywać uszkodzenia, które nie są widoczne gołym okiem, co wymagałoby zastosowania specjalistycznych narzędzi pomiarowych, takich jak mierniki rezystancji izolacji. Przekroczenie dopuszczalnego czasu zadziałania wyłącznika ochronnego również nie jest czymś, co można w prosty sposób zlokalizować podczas standardowych oględzin. Wymaga to analizy działania urządzenia pod obciążeniem i oceny czasów reakcji wyłącznika, co przekracza zakres podstawowych oględzin. Brak ciągłości połączeń jest inną kwestią, która wymaga pomiarów technicznych, takich jak testy ciągłości, co również nie jest częścią typowych oględzin. W rzeczywistości, te aspekty wymagają bardziej zaawansowanych metod diagnostycznych, co może prowadzić do mylnych wniosków o ich wykrywalności podczas prostych inspekcji. Dlatego ważne jest, aby zrozumieć, że nie wszystkie problemy instalacji elektrycznej mogą być zidentyfikowane bez odpowiednich narzędzi i metod badawczych, co podkreśla znaczenie zastosowania specjalistycznych norm i procedur w praktyce inżynieryjnej.

Pytanie 8

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 9

Jaki jest maksymalny dopuszczalny czas wyłączenia zasilania w celu zapewnienia ochrony przed porażeniem elektrycznym w przypadku uszkodzenia w systemie sieciowym TN-S, kiedy napięcie fazowe przekracza 400 V, a obwody odbiorcze mają prąd znamionowy do 32 A?

A. 0,8 s

B. 0,5 s

C. 0,1 s

D. 0,2 s

Odpowiedź 0,1 s jest poprawna, ponieważ zgodnie z normą PN-EN 60364-4-41, dla obwodów o prądzie znamionowym do 32 A oraz w układzie TN-S, największy dopuszczalny czas wyłączenia zasilania dla ochrony przed porażeniem prądem elektrycznym wynosi właśnie 0,1 s. Taki krótki czas wyłączenia jest kluczowy, aby zminimalizować ryzyko poważnych uszkodzeń ciała w przypadku porażenia prądem. Przykładowo, w instalacjach przemysłowych, gdzie pracownicy mogą mieć kontakt z elementami przewodzącymi, szybkie wyłączanie zasilania pozwala na ochronę przed skutkami wypadków elektrycznych. W praktyce montażu instalacji elektrycznych, stosowanie zabezpieczeń czasowych, takich jak wyłączniki różnicowoprądowe, jest często spotykane, aby spełnić wymagania dotyczące minimalizacji czasu wyłączenia. Dodatkowo, należy pamiętać, że odpowiednie projektowanie instalacji elektrycznych uwzględniające te wymagania jest niezbędne do zapewnienia bezpieczeństwa użytkowników.

Pytanie 10

Kto jest zobowiązany do opracowania planów regularnych przeglądów oraz konserwacji instalacji elektrycznej w obiekcie mieszkalnym?

A. Organ inspekcji technicznej

B. Dostawca energii elektrycznej

C. Właściciel lub zarządca nieruchomości

D. Użytkownicy mieszkań

Właściciel lub zarządca budynku jest odpowiedzialny za sporządzenie planów okresowych kontroli i napraw instalacji elektrycznej, co wynika z przepisów prawa budowlanego oraz standardów dotyczących zarządzania budynkami. Właściciel budynku ma obowiązek zapewnienia bezpieczeństwa instalacji elektrycznej, co obejmuje regularne przeglądy, które mogą wykryć potencjalne zagrożenia, takie jak przestarzałe komponenty, uszkodzenia mechaniczne czy nieprawidłowe połączenia. W praktyce, właściciele i zarządcy często korzystają z usług wyspecjalizowanych firm zajmujących się audytem i konserwacją instalacji elektrycznych. Dobre praktyki branżowe wskazują, że takie kontrole powinny być przeprowadzane co najmniej raz w roku, a szczególnie w przypadku starszych budynków, gdzie ryzyko awarii jest wyższe. Dodatkowo, zgodnie z normą PN-IEC 60364-6, regularne inspekcje są kluczowe dla zapewnienia bezpieczeństwa użytkowników oraz minimalizacji ryzyka pożarowego. Właściciele powinni również prowadzić dokumentację tych przeglądów, co jest istotne nie tylko dla utrzymania standardów, ale także w kontekście ewentualnych roszczeń ubezpieczeniowych.

Pytanie 11

Trójfazowy silnik indukcyjny, obciążony połową swojej mocy znamionowej, działa z prędkością n = 1450 obr/min. W pewnym momencie doszło do spadku prędkości obrotowej, co spowodowało charakterystyczne "buczenie" silnika. Jakie mogły być przyczyny tego zakłócenia w pracy silnika?

A. Podwojony moment obciążenia

B. Brak napięcia w jednej z faz

C. Odłączenie przewodu ochronnego od zacisku PE

D. Kilku procentowy wzrost napięcia zasilania

Zanik napięcia w jednej z faz silnika indukcyjnego trójfazowego prowadzi do nierównomiernego przepływu prądu w uzwojeniach, co skutkuje spadkiem momentu obrotowego oraz zwiększeniem prędkości ślizgu. Silnik, zamiast stabilnie pracować, zaczyna generować wibracje i dźwięki, co objawia się charakterystycznym "buczeniem". W przypadku pracy z obciążeniem wynoszącym połowę mocy znamionowej, silnik może być w stanie tolerować pewne zakłócenia, ale zanik napięcia w jednej fazie jest krytycznym problemem. Przykładowo, w przemyśle, awarie zasilania w jednej fazie mogą prowadzić do uszkodzeń silników oraz innych komponentów systemu, dlatego ważne jest stosowanie zabezpieczeń, takich jak wyłączniki różnicowoprądowe oraz monitoring jakości zasilania. Aby poprawić niezawodność systemów elektrycznych, stosuje się również układy równoważące obciążenia międzyfazowe. Stosując te zasady, można znacząco zwiększyć bezpieczeństwo i efektywność pracy silników.

Pytanie 12

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 13

Gdzie w instalacji jednofazowej należy umieścić wyłącznik RCD?

A. w przewodzie neutralnym i ochronnym

B. w przewodzie fazowym i ochronnym

C. w przewodzie fazowym i neutralnym

D. w przewodzie fazowym i fazowym

Wyłącznik RCD (Residual Current Device) jest istotnym urządzeniem w systemach elektrycznych, służącym do ochrony przed porażeniem prądem elektrycznym oraz do zapobiegania pożarom spowodowanym upływem prądu. Montuje się go w przewodach fazowym i neutralnym, ponieważ jego głównym zadaniem jest monitorowanie różnicy prądów między tymi dwoma przewodami. W przypadku, gdy wystąpi różnica prądu, na przykład w wyniku uszkodzenia izolacji, urządzenie natychmiast odłącza zasilanie. Dzięki temu, gdy prąd wypływa do ziemi, wyłącznik RCD minimalizuje ryzyko porażenia prądem oraz potencjalnych zagrożeń pożarowych. Przykładem zastosowania wyłącznika RCD są instalacje elektryczne w domach jednorodzinnych oraz w miejscach użyteczności publicznej, gdzie zwiększone ryzyko kontaktu z wodą wymaga dodatkowych zabezpieczeń. W Polsce, zgodnie z normą PN-EN 61008-1, stosowanie RCD w instalacjach elektrycznych jest zalecane jako standardowa praktyka w celu zwiększenia bezpieczeństwa użytkowników.

Pytanie 14

Na podstawie informacji przedstawionych na zamieszczonym na rysunku ekranie urządzenia pomiarowego ocen stan techniczny wyłącznika różnicowoprądowego 40 A/0,03 A.

A. Aparat jest sprawny, miernik ustawiono w nieodpowiedni dla badanego RCD tryb.

B. Aparat jest sprawny, właściwa wartość prądu zadziałania.

C. Aparat jest uszkodzony, zbyt duża wartość rezystancji przewodu ochronnego RE.

D. Aparat jest uszkodzony, niewłaściwa wartość prądu zadziałania.

Odpowiedź "Aparat jest uszkodzony, niewłaściwa wartość prądu zadziałania" jest całkiem na miejscu. Problem z wyłącznikiem różnicowoprądowym, czyli RCD, może być poważny. Mamy tu na ekranie miernika 9,0 mA, co wyraźnie jest poniżej wymaganych 30 mA. Zgodnie z normami IEC 61008, te urządzenia powinny działać przy prądzie różnicowym, który nie przekracza określonej wartości. Kiedy widzimy taką niską wartość, to może sugerować, że coś w środku wyłącznika nie działa tak, jak powinno. I tu pojawia się duże ryzyko, bo jeśli RCD nie działa, to może nas nie ochronić przed porażeniem prądem w krytycznych momentach. W praktyce, testowanie działania RCD jest bardzo ważne, zwłaszcza tam, gdzie jest wilgoć albo mamy do czynienia z instalacjami elektrycznymi. Regularne sprawdzanie RCD według wskazówek producenta i standardów to klucz do bezpieczeństwa użytkowników.

Pytanie 15

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 16

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 17

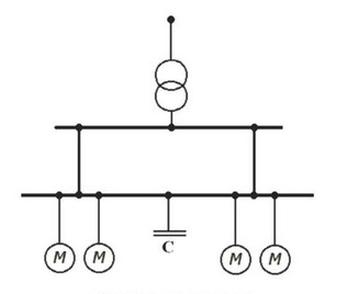

Na rysunku przedstawiono schemat układu pracy grupy silników trójfazowych w zakładzie przemysłowym.
Zmiana wartości pojemności baterii kondensatorów C powoduje zmianę

A. częstotliwości napięcia w układzie.

B. mocy biernej pobieranej przez układ.

C. prądu rozruchowego silników.

D. prędkości obrotowej silników.

Rozważając niepoprawne odpowiedzi, warto zwrócić uwagę na mylne założenia dotyczące wpływu pojemności baterii kondensatorów na częstotliwość napięcia w układzie. Częstotliwość napięcia w układzie trójfazowym jest zdefiniowana przez źródło zasilania i nie jest bezpośrednio zależna od wartości pojemności kondensatorów. Wprowadzenie kondensatorów do układu ma na celu kompensację mocy biernej, ale nie zmienia ono częstotliwości napięcia. Kolejnym błędnym podejściem jest myślenie, że zmiana pojemności wpływa na prąd rozruchowy silników. Prąd rozruchowy jest zjawiskiem związanym z początkowym poborem energii przez silnik oraz z jego momentem obrotowym, co nie jest bezpośrednio powiązane z pojemnością kondensatorów. Warto również zaznaczyć, że moc bierna i moc czynna są ze sobą powiązane, ale pojemność kondensatorów nie wpływa na prędkość obrotową silników, gdyż ta zależy od konstrukcji silnika i częstotliwości źródła zasilania. Typowe błędy w rozumieniu tych zagadnień wynikają często z braku znajomości podstawowych zasad dotyczących mocy w systemach elektrycznych oraz nieprawidłowego postrzegania roli kondensatorów w układzie trójfazowym.

Pytanie 18

Który z podanych przewodów jest przeznaczony do instalacji wtynkowej?

A. YDYt

B. LYg

C. YADYn

D. OMYp

Odpowiedź YDYt jest poprawna, ponieważ ten typ przewodu jest specjalnie zaprojektowany do instalacji wtynkowych. Przewody YDYt są izolowane i osłonięte, co czyni je odpowiednimi do układania w ścianach oraz innych strukturach budowlanych. Zbudowane z miedzi, posiadają wielowarstwową izolację, która chroni je przed uszkodzeniami mechanicznymi oraz wpływem niekorzystnych warunków atmosferycznych, co jest kluczowe w kontekście ich zastosowania w budynkach. Przewody te są zgodne z normami PN-IEC 60227, co potwierdza ich wysoką jakość oraz bezpieczeństwo użytkowania. Przykładem zastosowania YDYt może być instalacja oświetlenia w pomieszczeniach biurowych, gdzie przewody te są układane w ścianach, co zapewnia estetykę oraz bezpieczeństwo. Warto również zaznaczyć, że przewody te są dostępne w różnych przekrojach, co pozwala na dopasowanie do specyficznych wymagań instalacyjnych.

Pytanie 19

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 20

Który z poniższych środków ostrożności nie jest wymagany dla zapewnienia bezpieczeństwa podczas realizacji prac przy linii napowietrznej, która została odłączona od zasilania?

A. Realizowanie pracy w zespole

B. Ogrodzenie terenu, na którym prowadzone są prace

C. Przyłączenie wyłączonej linii do uziemienia

D. Używanie sprzętu izolacyjnego

Wykonywanie prac zespołowo, ogrodzenie miejsca wykonywania pracy oraz uziemienie wyłączonej linii to kluczowe środki ostrożności, które są istotne w kontekście bezpieczeństwa przy pracach przy linii napowietrznej. Pracowanie w zespole pozwala na lepszą koordynację działań oraz szybszą reakcję w sytuacjach awaryjnych, co jest niezbędne w okolicznościach, gdzie ryzyko wypadku jest wyższe. Ogrodzenie miejsca pracy jest podstawowym działaniem w celu zabezpieczenia obszaru, co zapobiega nieautoryzowanemu dostępowi osób trzecich oraz minimalizuje ryzyko przypadkowych incydentów. Uziemienie wyłączonej linii jest fundamentalną praktyką, gdyż pozwala na odprowadzenie wszelkich ładunków elektrycznych, które mogą występować na linii, co znacząco zwiększa bezpieczeństwo pracowników. Ignorowanie tych praktyk może prowadzić do tragicznych konsekwencji, dlatego też każdy pracownik powinien być odpowiednio przeszkolony w zakresie zastosowania tych środków. W branży energetycznej nieprzestrzeganie zasad BHP i standardów, takich jak normy IEC, może skutkować poważnymi wypadkami, dlatego tak istotne jest, aby każdy pracownik był świadomy i przestrzegał ustalonych procedur.

Pytanie 21

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 22

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 23

Co oznacza symbol IP44 w kontekście ochrony urządzeń elektrycznych?

A. Ochronę przed bezpośrednim działaniem promieni słonecznych

B. Ochronę przed pełnym zanurzeniem w wodzie

C. Ochronę przed ciałami stałymi większymi niż 1 mm oraz przed bryzgami wody z dowolnego kierunku

D. Ochronę przed pyłem oraz działaniem pary wodnej

Symbol IP44 w kontekście ochrony urządzeń elektrycznych oznacza, że urządzenie jest zabezpieczone przed ciałami stałymi o średnicy większej niż 1 mm oraz przed bryzgami wody z dowolnego kierunku. Jest to standardowy sposób klasyfikacji stopnia ochrony zapewnianej przez obudowy urządzeń elektrycznych, określany przez normę IEC 60529. Pierwsza cyfra '4' oznacza, że urządzenie jest chronione przed cząstkami stałymi większymi niż 1 mm, co jest istotne w kontekście ochrony przed kurzem, pyłem czy nawet niewielkimi owadami. Druga cyfra '4' wskazuje na ochronę przed wodą bryzgającą z dowolnego kierunku, co jest istotne w środowiskach, gdzie urządzenie może być narażone na deszcz lub inne źródła wilgoci, ale nie jest przewidziane do zanurzenia. Tego rodzaju ochrona jest szczególnie ważna w przypadku instalacji zewnętrznych lub w miejscach o podwyższonej wilgotności, gdzie niezawodność sprzętu elektrycznego jest kluczowa dla bezpieczeństwa i ciągłości pracy. W praktyce, wybór odpowiedniej klasy IP pozwala na dostosowanie urządzenia do specyficznych warunków pracy, zapewniając jego długowieczność i niezawodność, co jest zgodne z dobrymi praktykami branżowymi.

Pytanie 24

Jakie urządzenie powinno być użyte do zasilania obwodu SELV z sieci 230 V, 50 Hz?

A. Falownikiem

B. Autotransformatorem

C. Transformatorem bezpieczeństwa

D. Dzielnikiem napięcia

Dzielniki napięcia, falowniki i autotransformatory nie nadają się do obwodów SELV z kilku powodów. Dzielnik napięcia to prosta konstrukcja, ale nie daje izolacji od źródła zasilania, co może narazić użytkowników na niebezpieczeństwo. Falowniki przekształcają prąd stały na zmienny, ale do obwodów SELV się nie nadają, bo nie mają odpowiedniej izolacji. Autotransformatory, mimo możliwości obniżania napięcia, też nie zapewniają izolacji, co czyni je zupełnie niewłaściwymi. Generalnie, jeśli myślimy o zasilaniu obwodów SELV, musimy stawiać na sprzęt, który przede wszystkim gwarantuje bezpieczeństwo i spełnia normy. Niestety, w przypadku tych trzech urządzeń to nie działa.

Pytanie 25

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 26

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 27

Jaki dodatkowy komponent (urządzenie) jest wymagany do funkcjonowania silnika indukcyjnego trójfazowego, zasilanego napięciem jednofazowym U = 230 V, f= 50 Hz?

A. Bezpiecznik różnicowoprądowy

B. Opornik

C. Bezpiecznik silnikowy

D. Kondensator

Wyłącznik różnicowoprądowy, rezystor i wyłącznik silnikowy to elementy, które pełnią różne funkcje, ale nie są odpowiednie do konwersji jednofazowego źródła zasilania na trójfazowe, które jest konieczne do prawidłowego działania silnika indukcyjnego trójfazowego. Wyłącznik różnicowoprądowy ma na celu zabezpieczenie instalacji elektrycznej przed porażeniem prądem poprzez wykrywanie różnicy między prądem wpływającym a wypływającym. Choć jest to kluczowy element w zapewnieniu bezpieczeństwa, nie wpływa na generację fazy niezbędnej dla silnika. Rezystor, z kolei, jest używany do ograniczenia prądu w obwodach, ale nie ma zdolności do generowania drugiej fazy zasilania, co jest niezbędne dla silników indukcyjnych. Wyłącznik silnikowy, mający za zadanie ochronę silnika przed przeciążeniem, również nie rozwiązuje problemu zasilania jednofazowego. Te odpowiedzi mogą prowadzić do mylnego przekonania, że wystarczą one do zasilania silnika trójfazowego, co jest nieprawidłowe. Zrozumienie różnicy między tymi urządzeniami a kondensatorem, który jest w stanie dostarczyć dodatkową fazę, jest kluczowe dla efektywnego działania silników elektrycznych w praktycznych zastosowaniach.

Pytanie 28

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 29

Istotnym czynnikiem wpływającym na skuteczność chłodzenia indukcyjnego silnika elektrycznego jest

A. wlot powietrza

B. koło pasowe

C. klatka wirnika

D. czujnik temperatury

Wlot powietrza odgrywa kluczową rolę w efektywności chłodzenia indukcyjnego silnika elektrycznego. Odpowiednia wentylacja jest niezbędna do odprowadzania ciepła generowanego podczas pracy silnika, co wpływa na jego wydajność i żywotność. Wlot powietrza umożliwia cyrkulację chłodnego powietrza do wnętrza silnika, co przyczynia się do obniżenia temperatury komponentów, takich jak stator i wirnik. Zastosowanie odpowiednio zaprojektowanych kanałów wentylacyjnych, zgodnych z normami IEC 60034, pozwala na optymalne chłodzenie silnika, minimalizując ryzyko przegrzania. W praktyce, wloty powietrza powinny być regularnie kontrolowane oraz wentylowane, aby zapewnić właściwe odprowadzanie ciepła. Przykładem skutecznego zastosowania jest użycie wentylatorów chłodzących, które wspomagają naturalną cyrkulację powietrza w silnikach o dużej mocy, co znacząco poprawia ich efektywność energetyczną i wydajność operacyjną.

Pytanie 30

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 31

W jakim celu stosuje się kompensację mocy biernej w instalacjach przemysłowych?

A. Zwiększenia napięcia znamionowego

B. Zwiększenia częstotliwości prądu

C. Zmniejszenia prędkości obrotowej silników

D. Zmniejszenia strat energii i poprawy współczynnika mocy

Wśród błędnych koncepcji dotyczących kompensacji mocy biernej, często pojawia się przekonanie, że ma ona wpływ na częstotliwość prądu w instalacji. W rzeczywistości częstotliwość prądu jest określana przez dostawcę energii i nie jest bezpośrednio związana z działaniami kompensacyjnymi. Podobnie, kompensacja mocy biernej nie wpływa na napięcie znamionowe w instalacji. Napięcie znamionowe to wartość określona przez specyfikacje sieci energetycznej i urządzeń, które są do niej podłączone. Zwiększenie napięcia znamionowego wymagałoby zmian w konstrukcji urządzeń lub dostosowania sieci przesyłowej, a nie samej kompensacji mocy biernej. Kolejnym błędnym przekonaniem jest wpływ kompensacji na prędkość obrotową silników. Prędkość ta jest zależna od konstrukcji silnika i częstotliwości zasilania, a nie bezpośrednio od mocy biernej. Kompensacja mocy biernej jest więc działaniem ukierunkowanym na poprawę efektywności energetycznej i zmniejszenie strat energii, a nie na modyfikację parametrów elektrycznych takich jak częstotliwość, napięcie czy prędkość obrotowa silników.

Pytanie 32

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 33

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 34

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 35

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 36

Jaki rodzaj wyłącznika nadprądowego powinno się użyć do ochrony kuchenki elektrycznej z trzema jednofazowymi grzałkami, których łączna moc wynosi 8,4 kW, zasilanych w fazach L1, L2, L3 w systemie trójfazowym o napięciu 230/400 V?

A. B10

B. B16

C. C10

D. C6

Wybór wyłącznika nadprądowego jest kluczowym elementem każdej instalacji elektrycznej. Odpowiedzi C6, B10 i C10 nie są odpowiednie do zabezpieczenia kuchenki elektrycznej o mocy 8,4 kW. Wyłącznik C6, który ma prąd znamionowy 6 A, jest zbyt mały, aby poradzić sobie z obciążeniem wynikającym z działania kuchenki. Przy takiej mocy, przewidywany prąd roboczy wynosi około 12 A, co powoduje, że C6 wyzwoliłby się zbyt szybko, co prowadziłoby do częstych przerw w zasilaniu i potencjalnych uszkodzeń urządzenia. Z kolei wyłącznik B10, o prądzie 10 A, również nie spełnia wymagań, gdyż jego zdolność do zabezpieczenia kuchenki w sytuacjach przeciążeniowych jest niewystarczająca. Chociaż jest on bardziej adekwatny niż C6, wciąż jest poniżej wymagań dla takiej mocy. Odpowiedź C10, będąca wyłącznikiem o prądzie 10 A, również nie jest właściwa, gdyż nie bierze pod uwagę nie tylko mocy, ale również ewentualnych skoków prądu przy rozruchu urządzenia. Wybór odpowiedniego wyłącznika nadprądowego powinien zawsze bazować na rzeczywistym obciążeniu i ewentualnych nadmiarach prądowych, co czyni wyłącznik B16 najlepszym wyborem dla tego scenariusza.

Pytanie 37

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 38

Która z poniższych przyczyn powoduje, że przekaźnik Buchholza działa na wyłączenie transformatora?

A. Niesymetryczne obciążenie transformatora

B. Zwarcie między uzwojeniem pierwotnym a wtórnym

C. Brak uziemienia punktu neutralnego

D. Brak w uzwojeniu pierwotnym

Przerwa w uziemieniu punktu neutralnego, niesymetryczne obciążenie transformatora oraz przerwa w uzwojeniu pierwotnym to problemy, które mogą wpływać na funkcjonowanie transformatora, ale nie są bezpośrednimi przyczynami, które aktywują przekaźnik Buchholza. Przerwa w uziemieniu punktu neutralnego może prowadzić do przyrostu napięcia w systemie, co może stwarzać ryzyko dla sprzętu, jednak nie powoduje to od razu zwarcia, które jest kluczowe dla działania przekaźnika. Niesymetryczne obciążenie może prowadzić do przegrzewania się uzwojeń, a w dłuższej perspektywie do ich uszkodzenia, ale również nie jest to sytuacja, która bezpośrednio aktywuje przekaźnik Buchholza. Przerwa w uzwojeniu pierwotnym z kolei, chociaż może powodować zakłócenia w pracy transformatora, nie prowadzi do gwałtownych zmian przepływu oleju, co jest kluczowe dla reakcji przekaźnika. Istotnym błędem myślowym jest pomylenie symptomów uszkodzeń transformatora z jego przyczynami. Dobrą praktyką jest regularne monitorowanie parametrów pracy transformatora oraz wdrażanie systemów zabezpieczeń, takich jak przekaźnik Buchholza, które są projektowane do reakcji na konkretne i krytyczne warunki, a nie na ogólne problemy. Zrozumienie, jakie konkretne sytuacje powodują działanie zabezpieczeń, jest kluczowe w skutecznej diagnostyce i konserwacji urządzeń elektroenergetycznych.

Pytanie 39

Jaką minimalną liczbę osób należy zaangażować do pracy w warunkach szczególnego zagrożenia?

A. Cztery osoby

B. Dwie osoby

C. Jedna osoba

D. Trzy osoby

Minimalna liczba osób wykonujących prace w warunkach szczególnego zagrożenia powinna wynosić dwie osoby, co jest zgodne z zasadami bezpieczeństwa pracy oraz regulacjami prawnymi. W praktyce, obecność co najmniej dwóch pracowników zapewnia wzajemne wsparcie i możliwość szybkiej reakcji w sytuacjach awaryjnych. Na przykład, w przypadku prac w zamkniętych przestrzeniach, takich jak zbiorniki czy kanały, jeden pracownik może pełnić rolę osoby asekurującej, co jest niezbędne w przypadku wystąpienia zagrożenia zdrowia lub życia. Istotne jest, by w ramach tych prac, każdy z pracowników miał przypisane konkretne zadania oraz mógł efektywnie komunikować się z partnerem. Zgodnie z normami, takimi jak PN-N-18002 dotycząca zarządzania bezpieczeństwem i higieną pracy, pracodawcy są zobowiązani do zapewnienia odpowiednich warunków, które minimalizują ryzyko wypadków. W praktyce, w przypadku awarii sprzętu lub nagłych problemów zdrowotnych, obecność drugiej osoby może być kluczowa w zapewnieniu szybkiej pomocy oraz wezwania służb ratunkowych.

Pytanie 40

Zwiększenie liczby kabli umieszczonych w jednej rurze instalacyjnej spowoduje

A. zmniejszenie wartości obliczeniowej rezystancji żył pojedynczego kabla

B. zwiększenie dozwolonej wartości spadku napięcia na kablach

C. zmniejszenie dopuszczalnego obciążenia prądem długotrwałym jednego kabla

D. wydłużenie czasu osiągania granicznej temperatury izolacji kabli

Zrozumienie konsekwencji zwiększenia liczby przewodów w jednej rurze instalacyjnej wymaga znajomości podstawowych zasad dotyczących przewodnictwa elektrycznego oraz zarządzania ciepłem. Wydłużenie czasu osiągania temperatury granicznej izolacji przewodów to pojęcie, które nie ma zastosowania w kontekście większej liczby przewodów w rurze. Zwiększona liczba przewodów prowadzi do szybszego nagrzewania się izolacji, a nie do wydłużenia czasu, co może skutkować jej uszkodzeniem. Podobnie, zmniejszenie wartości obliczeniowej rezystancji żył pojedynczego przewodu nie jest również poprawnym podejściem, ponieważ rezystancja konkretnego przewodu nie ulega zmianie wskutek liczby przewodów w tej samej rurze. Rezystancja żył obliczana jest na podstawie materiałów, z których są wykonane oraz ich przekroju, a nie od ich liczby. Z kolei zwiększenie dopuszczalnej wartości spadku napięcia na przewodach jest całkowicie błędnym założeniem; spadek napięcia wzrasta proporcjonalnie do obciążenia i długości przewodów. Dlatego kluczowe jest zrozumienie, że niepoprawne odpowiedzi wynikają z mylnego postrzegania zjawisk cieplnych oraz zasad obliczeniowych stosowanych w elektryce. Konsekwencje niewłaściwego obciążenia mogą prowadzić do poważnych awarii, co podkreśla konieczność przestrzegania norm oraz zasad planowania instalacji elektrycznych.
