Informacje o egzaminie:

Zawód: Technik mechatronik
Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
Data rozpoczęcia: 9 maja 2026 01:06
Data zakończenia: 9 maja 2026 01:31

Egzamin niezdany

Wynik: 19/40 punktów (47,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Do montażu zaworu przedstawionego na rysunku należy zastosować klucz

A. płaski.

B. nasadowy.

C. imbusowy.

D. oczkowy.

Klucz płaski to narzędzie, które idealnie nadaje się do montażu zaworów z sześciokątnymi nakrętkami, co wynika z jego konstrukcji. Jego szczęki przylegają do krawędzi nakrętki, co zapewnia pewny chwyt i minimalizuje ryzyko jej uszkodzenia. Używając klucza płaskiego, możemy również precyzyjnie kontrolować moment obrotowy, co jest kluczowe podczas montażu zaworów, aby uniknąć ich zbyt mocnego dokręcenia, co mogłoby prowadzić do awarii uszczelek lub uszkodzenia gwintów. W praktyce, klucz płaski jest preferowany w wielu aplikacjach przemysłowych, gdzie precyzyjne połączenia są niezbędne. Warto również wspomnieć, że w odpowiednich standardach związanych z montażem zaworów, klucz płaski jest często rekomendowany jako najbardziej odpowiednie narzędzie do obsługi tego typu elementów złącznych. Przy odpowiednim doborze narzędzi zwiększamy efektywność pracy oraz bezpieczeństwo całego systemu. Zastosowanie kluczy innych typów, jak nasadowe czy oczkowe, może prowadzić do niepożądanych skutków, takich jak słabsze dokręcenie lub uszkodzenie nakrętki.

Pytanie 2

Przedstawione na rysunku przebiegi czasowe są właściwe dla licznika o cyklu zliczania

A. 4

B. 6

C. 7

D. 9

Poprawna odpowiedź to 6, ponieważ cykl zliczania licznika binarnego trwa od momentu, gdy wszystkie bity są na niskim poziomie (0), do momentu, gdy wszystkie osiągną wysoki poziom (1). Na przedstawionym rysunku widzimy, że cykl zliczania zaczyna się w momencie 1, gdy wszystkie sygnały Qa, Qb, Qc i Qd są na poziomie niskim (0), a kończy w momencie 6, kiedy to wszystkie sygnały osiągają poziom wysoki (1). Dla 4-bitowego licznika, który może reprezentować liczby od 0 do 15, cykl zliczania obejmuje 16 stanów (od 0000 do 1111). Zrozumienie cyklu zliczania jest kluczowe w projektowaniu systemów cyfrowych oraz w programowaniu systemów FPGA i mikroprocesorów, gdzie liczniki są często wykorzystywane w licznikach zdarzeń, timerach czy w obliczeniach cyfrowych. Znajomość tego procesu pozwala na efektywne zarządzanie czasem oraz synchronizację procesów w systemach elektronicznych.

Pytanie 3

Zespół elementów przedstawiony na rysunku pełni funkcję

A. filtra.

B. powielacza napięcia.

C. prostownika.

D. stabilizatora napięcia.

Wybór odpowiedzi innej niż prostownik może wynikać z mylnego zrozumienia funkcji układów elektronicznych oraz ich komponentów. Stabilizatory napięcia, takie jak układy LDO czy buck convertery, mają za zadanie utrzymanie stałego napięcia na wyjściu niezależnie od zmieniającego się napięcia wejściowego lub obciążenia. Ich działanie opiera się na regulacji napięcia, co różni się zasadniczo od funkcji prostownika, który jedynie przekształca prąd przemienny w stały, nie regulując jego wartości. Filtry służą do eliminacji niepożądanych częstotliwości w sygnałach elektrycznych, zarówno w kontekście sygnałów analogowych, jak i cyfrowych. Natomiast powielacze napięcia, jak sama nazwa wskazuje, podstawową funkcją jest zwiększenie wartości napięcia, co również diametralnie różni się od działania prostownika. Prostownik jedynie przekształca i nie zmienia nominalnych wartości napięcia. Typowym błędem jest mylenie funkcji prostownika z funkcjami innych układów elektronicznych, co może prowadzić do niepoprawnych wniosków na temat ich zastosowania. Kluczowe jest zrozumienie, że każdy z tych układów pełni inną rolę w obwodach elektronicznych oraz że ich projekty są dostosowane do konkretnych zastosowań i norm, takich jak IEC czy ANSI, które regulują zasady projektowania i wykorzystania tych komponentów w praktyce inżynieryjnej.

Pytanie 4

Jakiego materiału powinno się użyć do ekranowania urządzeń pomiarowych, aby zredukować wpływ pól elektromagnetycznych na ich funkcjonowanie?

A. Szkło

B. Preszpan

C. Aluminium

D. Teflon

Teflon, szklano i preszpan to materiały, które z różnych powodów nie nadają się do ekranowania elektromagnetycznego. Teflon, chociaż ma dobre właściwości dielektryczne i jest odporny na wiele chemikaliów, nie ma ani wystarczającej przewodności elektrycznej, ani zdolności do odbicia fal elektromagnetycznych. Z tego powodu nie jest skutecznym materiałem do ochrony przed zakłóceniami elektromagnetycznymi. Podobnie szkło, które również charakteryzuje się niską przewodnością, nie ma zdolności do efektywnego blokowania pól elektromagnetycznych. W rzeczywistości szkło może nawet stwarzać problemy w aplikacjach wymagających ekranowania, ponieważ promieniowanie elektromagnetyczne może przechodzić przez nie, co skutkuje zakłóceniami w działaniu delikatnych urządzeń pomiarowych. Preszpan, z kolei, to materiał kompozytowy, który ma zastosowanie głównie w dziedzinie elektroniki ze względu na swoje właściwości izolacyjne, ale ponownie, jego brak przewodności elektrycznej czyni go nieodpowiednim do ekranowania. Nieporozumienia związane z tymi materiałami często wynikają z mylnego przekonania, że dobra izolacja wystarcza do ochrony przed zakłóceniami elektromagnetycznymi. Kluczowe jest rozumienie różnicy między materiałami dielektrycznymi a przewodzącymi w kontekście ekranowania, co prowadzi do bardziej efektywnego projektowania systemów odpornych na zakłócenia.

Pytanie 5

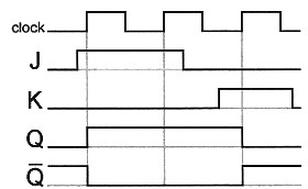

Na podstawie diagramu czasowego, określ jaką reakcję na wyjściu Q przerzutnika JK spowodowało podanie stanu wysokiego na wejście J (C↑, J=1, K=0).

A. Zmianę stanu na przeciwny.

B. Podtrzymanie stanu poprzedniego.

C. Pojawienie się stanu wysokiego.

D. Pojawienie się stanu niskiego.

Prawidłowa odpowiedź to pojawienie się stanu wysokiego na wyjściu Q przerzutnika JK. Gdy na wejście J podawany jest stan wysoki (J=1), a na wejście K stan niski (K=0), w momencie zbocza narastającego zegara (C↑), przerzutnik JK wykonuje operację, która ustawia wyjście Q w stanie wysokim. Taki mechanizm działania przerzutnika JK znajduje zastosowanie w wielu systemach cyfrowych, gdzie wymagana jest efektywna synchronizacja i przechowywanie stanów logicznych. Przykładem może być rejestr przesuwający, który wykorzystuje przerzutniki JK do przechowywania bitów danych. Warto zauważyć, że przerzutnik JK jest bardziej wszechstronny niż przerzutniki typu D, ponieważ pozwala na różne kombinacje wejść, co czyni go użytecznym w bardziej złożonych zastosowaniach. Zrozumienie działania przerzutnika JK jest kluczowe dla projektowania układów cyfrowych, a jego znajomość jest standardem w edukacji elektronicznej i inżynierii komputerowej.

Pytanie 6

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 7

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 8

Znamionowe napięcie międzyfazowe uzwojenia stojana silnika asynchronicznego, trójfazowego, o danych znamionowych podanych w tabelce jest równe

Δ	400V	5,9A
2,5kW	S1	cosφ = 0,8
1425obr/min	50Hz
Y	240V	6,6A
Izol. – Kl.B/F	IP33	35kg

A. 400 V

B. 380V

C. 240 V

D. 230 V

Nieprawidłowe odpowiedzi są wynikiem błędnego zrozumienia zasad działania silników trójfazowych oraz ich charakterystyki elektrycznej. Odpowiedzi 240 V, 380 V i 230 V są typowymi wartościami napięć, które mogą występować w różnych kontekstach, jednak nie odpowiadają one znamionowemu napięciu międzyfazowemu dla silnika asynchronicznego o danych znamionowych. W przypadku silników trójfazowych, napięcie międzyfazowe wynoszące 400 V jest normą w wielu krajach, w tym w Europie. Odpowiedzi 240 V, 230 V i 380 V mogą wynikać z nieporozumień dotyczących napięcia międzyfazowego i jednofazowego lub pomiarów napięcia w różnych warunkach. Często występującym błędem jest mylenie napięcia fazowego z napięciem międzyfazowym; w układzie trójfazowym napięcie fazowe wynosi 230 V, co prowadzi do mylnego wniosku, że jest to wartość właściwa dla napięcia międzyfazowego. Dlatego ważne jest, aby przy analizie danych technicznych silników oraz przy projektowaniu instalacji elektrycznych mieć na uwadze standardy oraz dobre praktyki w branży, których celem jest zapewnienie bezpieczeństwa i niezawodności systemów zasilania.

Pytanie 9

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 10

Jaki zawór powinien być użyty, aby umożliwić przepływ czynnika wyłącznie w jednym kierunku?

A. Regulacyjny

B. Dławiący

C. Zwrotny

D. Rozdzielający

Wybór niewłaściwego zaworu w systemie hydraulicznym lub pneumatycznym może prowadzić do poważnych problemów operacyjnych. Zawór rozdzielający ma na celu kierowanie przepływu czynnika do różnych sekcji systemu, ale nie ma właściwości zabezpieczających przed cofaniem się medium. Jego główną rolą jest zatem dystrybucja, a nie kontrola kierunku przepływu, co czyni go nieodpowiednim do zastosowań wymagających zapobiegania cofaniu. Zawór regulacyjny, z drugiej strony, jest zaprojektowany do kontrolowania ciśnienia lub przepływu, ale nie zapewnia jednoznacznej blokady cofaniu się medium. Tego rodzaju zawory są stosowane w aplikacjach, gdzie istotne jest dostosowanie parametrów pracy, a nie ochrona przed odwrotnym przepływem. Zawór dławiący również nie spełnia wymagań dotyczących kierunku przepływu; jego funkcją jest ograniczanie przepływu, co może prowadzić do niekontrolowanych warunków w układzie. Użycie niewłaściwego zaworu, takiego jak rozdzielający, regulacyjny czy dławiący, może prowadzić do uszkodzenia systemu, awarii sprzętu lub nawet zagrożeń dla bezpieczeństwa. W związku z tym, przy projektowaniu systemów hydraulicznych czy pneumatycznych, kluczowe jest dobieranie odpowiednich zaworów zgodnie z ich funkcjami i zastosowaniami w oparciu o normy branżowe i najlepsze praktyki.

Pytanie 11

Na rysunku przedstawione zostały fragmenty dwóch elementów, które należy połączyć techniką połączenia wciskowego wtłaczanego. Jaka powinna być zależność pomiędzy wymiarami d1 i d2?

A. d1 = d2

B. d1 > d2

C. d1 < d2

D. d1 ≤ d2

W przypadku, gdy d1 jest mniejsze od d2, granice trwałości połączenia wciskowego zostaną przekroczone. To podejście jest błędne, ponieważ element wciskany nie będzie miał odpowiedniego oparcia, co może prowadzić do poluzowania lub wręcz całkowitego wyjścia elementu z otworu. W inżynierii mechanicznej i projektowaniu, każdy element połączenia musi być odpowiednio dostosowany do wymagań funkcjonalnych oraz warunków pracy. Stosowanie zależności, gdzie d1 jest mniejsze lub równe d2, prowadzi do sytuacji, w której element wciskany nie osiąga wymaganego momentu siły, co może skutkować nieprawidłowym funkcjonowaniem urządzenia. Dodatkowo, częstym błędem jest zakładanie, że elementy mogą być montowane bez uwzględnienia tolerancji produkcyjnych, co jest kluczowe w zastosowaniach przemysłowych. Warto zwrócić uwagę, że standardy branżowe, takie jak normy ISO w zakresie połączeń mechanicznych, definiują wymagania dotyczące wymiarów i tolerancji dla połączeń wciskowych, co jest niezbędne do zapewnienia jakości i niezawodności. Każde połączenie powinno być projektowane w oparciu o konkretne obliczenia i analizy, które potwierdzają, że d1 musi być większe od d2, aby zminimalizować ryzyko awarii.

Pytanie 12

Poniższy zapis w metodzie Grafcet oznacza otwarcie zaworu 1V1

D	Otworzyć zawór 1V1 t = 2s

A. z opóźnieniem czasowym.

B. impulsowo.

C. warunkowo.

D. z ograniczeniem czasowym.

Wybór odpowiedzi, która sugeruje inne metody otwarcia zaworu, opiera się na nieprawidłowym zrozumieniu specyfiki działania systemu Grafcet oraz funkcji poszczególnych typów akcji. Zapis "z ograniczeniem czasowym" wskazywałby na sytuację, w której zawór otwierany jest tylko przez określony czas, co może prowadzić do niepożądanych skutków, takich jak niedostateczne dostarczenie medium lub nadmierne ciśnienie. Takie podejście jest nieefektywne w kontekście precyzyjnego sterowania, które wymaga pełnej kontroli nad czasem działania urządzeń. Ponadto, odpowiedź "warunkowo" sugeruje, że otwarcie zaworu zależy od spełnienia określonych warunków, co w tym kontekście nie znajduje zastosowania, ponieważ zapis jednoznacznie definiuje działanie z opóźnieniem. W sytuacjach, gdy działanie powinno być uzależnione od warunków, stosuje się inne symbole w Grafcet, co może prowadzić do błędów w interpretacji schematów. Odpowiedź "impulsowo" zaprzecza idei opóźnienia, ponieważ sugeruje jednokrotne, krótkotrwałe działanie, co jest niezgodne z wymaganiami stabilnego otwierania zaworu. Ostatnia opcja, "z opóźnieniem czasowym", jest jedyną, która prawidłowo oddaje założenia dotyczące sekwencji działania, a pominięcie tej koncepcji może prowadzić do nieefektywnego i niebezpiecznego zarządzania przepływem w systemach automatyki.

Pytanie 13

Który z przedstawionych symboli graficznych oznacza tranzystor MOSFET ze wzbogaconym kanałem typu n?

A. Symbol 2.

B. Symbol 3.

C. Symbol 4.

D. Symbol 1.

Symbol 3 rzeczywiście przedstawia tranzystor MOSFET ze wzbogaconym kanałem typu n. Tego rodzaju tranzystory są niezwykle istotne w nowoczesnych układach elektronicznych, ponieważ charakteryzują się niskim poziomem szumów oraz wysoką szybkością przełączania. W zastosowaniach praktycznych, tranzystory MOSFET typu n są często wykorzystywane w układach zasilania, takich jak przetwornice DC-DC, a także w obwodach wzmacniaczy. W kontekście standardów, projektanci układów elektronicznych powinni zwracać uwagę na normy IEEE dotyczące symboli schematycznych, aby zapewnić zgodność i zrozumiałość w dokumentacji technicznej. Dzięki zastosowaniu tranzystorów MOSFET ze wzbogaconym kanałem, możliwe jest osiągnięcie wyższej efektywności energetycznej w systemach, co jest kluczowe w kontekście rosnących wymagań dotyczących oszczędności energii i redukcji emisji. Znajomość takich symboli graficznych jest niezbędna w pracy inżyniera elektronika, aby prawidłowo interpretować schematy oraz projektować złożone układy elektroniczne z uwzględnieniem nowoczesnych technologii.

Pytanie 14

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 15

Który symbol oznacza czujnik ultradźwiękowy?

A. A.

B. D.

C. C.

D. B.

Wybór innej odpowiedzi może wynikać z niepełnego zrozumienia symboliki używanej w dokumentacji technicznej oraz schematach elektrycznych. Odpowiedzi A, B i D mogą reprezentować inne elementy elektroniczne, takie jak czujniki optyczne, czujniki dotykowe lub elementy pasywne. Na przykład czujniki optyczne, często stosowane do detekcji obecności obiektów, używają światła do wykrywania przeszkód. Ich symbolika różni się znacząco od symboli czujników ultradźwiękowych, co czyni identyfikację na schematach kluczową umiejętnością. Zrozumienie różnic pomiędzy tymi czujnikami jest fundamentem projektowania systemów, w których ich zastosowanie w pełni odpowiada wymaganiom. Często, brak znajomości standardów, takich jak Międzynarodowe Normy Elektrotechniczne (IEC), prowadzi do mylnych wniosków na temat roli i zastosowania danych elementów. Typowym błędem jest zakładanie, że symbolika jest uniwersalna, co nie jest prawdą, gdyż każdy typ czujnika ma swoje specyficzne oznaczenia, które należy respektować w celu zapewnienia właściwego działania systemu. Zachęca się do studiowania dokumentacji oraz materiałów referencyjnych, aby uniknąć nieporozumień związanych z efektywnością i bezpieczeństwem w projektach inżynieryjnych.

Pytanie 16

Jak można zmierzyć prędkość przepływu gazu?

A. używając czujnika termoelektrycznego

B. przy pomocy pirometru radiacyjnego

C. z wykorzystaniem impulsatora fotoelektrycznego

D. za pomocą zwężki Venturiego

Pirometr radiacyjny jest urządzeniem służącym do pomiaru temperatury na podstawie promieniowania emitowanego przez obiekt. Choć temperatura może mieć wpływ na gęstość i lepkość gazów, nie bezpośrednio mierzy prędkość ich przepływu. Zastosowanie pirometru jest szczególnie istotne w procesach przemysłowych, gdzie kontrola temperatury jest kluczowa, ale nie ma on zastosowania w pomiarze prędkości. Czujnik termoelektryczny, z kolei, służy do pomiaru temperatury i działa na zasadzie generacji napięcia w odpowiedzi na różnice temperatur. Jak w przypadku pirometru, jego zastosowanie jest ograniczone do monitorowania temperatury, a nie prędkości przepływu gazu. Impulsator fotoelektryczny, natomiast, jest urządzeniem do detekcji obiektów i zliczania impulsów, co również nie ma bezpośredniego związku z pomiarem prędkości gazów. Te pomyłki wynikają z nieporozumienia dotyczącego funkcji i zastosowań różnych typów czujników i przyrządów pomiarowych. Ważne jest, aby rozumieć, jakie właściwości fizyczne są mierzonymi i w jakich kontekstach powinno się ich używać, aby uniknąć błędów w interpretacji danych oraz podjęcia niewłaściwych decyzji inżynieryjnych.

Pytanie 17

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 18

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 19

Efektor umieszczony na końcu ramienia robota pełni przede wszystkim funkcję

A. ochrony ramienia robota przed zderzeniem z operatorem

B. ochrony ramienia robota przed przeciążeniem

C. umieszczania elementu w odpowiedniej lokalizacji

D. chwytania elementu z odpowiednią siłą

Efektor umieszczony na końcu ramienia robota odgrywa kluczową rolę w procesie manipulacji obiektami, a jego podstawową funkcją jest chwytanie elementu z odpowiednią siłą. Efektory, w zależności od ich konstrukcji i przeznaczenia, mogą być wyposażone w różnorodne mechanizmy, takie jak szczęki, przyssawki czy chwytaki pneumatyczne, które umożliwiają precyzyjne uchwyty. Na przykład, w branży produkcyjnej, roboty stosowane do montażu często wykorzystują efektory do chwytania i manipulacji drobnymi komponentami, co zwiększa efektywność i precyzję procesu. Dobrą praktyką jest dostosowywanie siły chwytu do specyfiki materiałów – w przypadku delikatnych obiektów stosuje się mniejsze siły, aby uniknąć uszkodzeń. Efektory są również zaprojektowane zgodnie z normami bezpieczeństwa, co zapewnia, że ich działanie nie będzie zagrażać operatorom ani innym pracownikom. Wybór odpowiedniego efektora i jego parametrów jest zatem kluczowym elementem w projektowaniu systemów automatyzacji procesów.

Pytanie 20

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 21

Element oznaczony symbolem BC 107 to tranzystor?

A. germanowy mocy

B. krzemowy m.cz.

C. krzemowy w.cz.

D. germanowy impulsowy

Odpowiedź 'krzemowy m.cz.' jest poprawna, ponieważ tranzystor BC 107 to tranzystor bipolarny wykonany z krzemu, który jest powszechnie stosowany w aplikacjach analogowych, zwłaszcza w obwodach wzmacniaczy niskosygnałowych. Krzem charakteryzuje się lepszymi właściwościami elektrycznymi w porównaniu do germanowych odpowiedników, co czyni go bardziej odpowiednim dla większości zastosowań. Tranzystor BC 107 ma maksymalne napięcie kolektor-emiter wynoszące 45V oraz maksymalny prąd kolektora do 100mA, co czyni go odpowiednim do niskonapięciowych zastosowań. Jego zastosowania obejmują wzmacniacze, przełączniki oraz zastosowania w układach cyfrowych. W kontekście praktycznym, użytkownicy powinni pamiętać, że dobór odpowiedniego tranzystora do aplikacji ma kluczowe znaczenie dla efektywności i niezawodności układu elektronicznego. Dlatego zawsze warto zapoznać się ze specyfikacjami technicznymi danego elementu przed jego zastosowaniem w projekcie.

Pytanie 22

Dioda podłączona równolegle do cewki przekaźnika pracującego w obwodzie prądu stałego

A. zwiększa rezystancję styków przekaźnika.

B. eliminuje napięcie samoindukcji w cewce podczas zwalniania.

C. zmniejsza czas reakcji styków przekaźnika.

D. likwiduje drgania styków przekaźnika podczas zadziałania.

Często, gdy wybierasz złą odpowiedź na to pytanie, wynika to z tego, że nie do końca rozumiesz, jak działa dioda i przekaźniki w obwodach prądu stałego. Jak chcesz pozbyć się drgań styków przekaźnika, musisz wiedzieć, że dioda nie ma nic wspólnego z tym mechanizmem. Drgania mogą być spowodowane tym, że przekaźnik jest źle dobrany lub zasilanie też nie jest odpowiednie. To styk, ich konstrukcja i siła sprężyny decydują o ich działaniu, nie to czy dioda jest w obwodzie. Zwiększona rezystancja styków też nie ma nic wspólnego z diodą, bo to, jak są zbudowane, zależy od materiałów. Nawet czas reakcji styków przekaźnika jest raczej związany z jego budową i materiałami, a dioda tu nic nie zmienia. Często mylone są też zasady działania obwodów elektrycznych z teorią obwodów elektronicznych, co prowadzi do błędnych wniosków. Jak się uczysz o diodach i przekaźnikach, musisz zrozumieć, jak każda z tych części działa, bo to jest kluczowe przy projektowaniu i analizowaniu układów elektrycznych.

Pytanie 23

Który z wymienionych zaworów hydraulicznych powinien być zainstalowany w układzie, aby prędkość obrotowa silnika hydraulicznego pozostawała stała, niezależnie od zmian wartości momentu obciążenia na wale?

A. Rozdzielacz suwakowy

B. Zawór przelewowy

C. Regulator przepływu

D. Zawór dławiąco-zwrotny

Regulator przepływu jest kluczowym elementem w układach hydraulicznych, który umożliwia utrzymanie stałej prędkości obrotowej silnika hydraulicznego, niezależnie od zmian momentu obciążenia na wale. Działa on poprzez automatyczne dostosowanie przepływu cieczy hydraulicznej, co pozwala na zachowanie stabilności pracy urządzenia. Przykładem zastosowania regulatorów przepływu są maszyny budowlane, gdzie zmienne obciążenia są powszechne. W takich aplikacjach, regulator przepływu zapewnia, że silnik hydrauliczny działa w optymalnym zakresie prędkości, co prowadzi do efektywnego zużycia energii i minimalizacji zużycia komponentów. Stosowanie regulatorów przepływu jest zgodne z najlepszymi praktykami w inżynierii hydraulicznej, ponieważ pozwala na zwiększenie wydajności układów oraz przedłużenie żywotności systemów hydraulicznych poprzez eliminację ryzyka przeciążeń. Dodatkowo, w kontekście norm ISO dotyczących systemów hydraulicznych, regulacja przepływu jest uznawana za niezbędny element, który przyczynia się do bezpieczeństwa i funkcjonalności układów hydraulicznych.

Pytanie 24

Przy obróbce metalu z użyciem pilników, jakie środki ochrony osobistej są wymagane?

A. rękawicach i okularach ochronnych

B. kasku ochronnym i rękawicach elektroizolacyjnych

C. rękawicach skórzanych i fartuchu skórzanym

D. obuwiu z gumową podeszwą oraz fartuchu ochronnym

Obrabianie metalu wymaga stosowania odpowiednich środków ochrony osobistej, a rękawice i okulary ochronne są kluczowe dla zapewnienia bezpieczeństwa podczas tego procesu. Rękawice chronią dłonie przed ostrymi krawędziami oraz szkodliwymi substancjami, które mogą wystąpić w wyniku obróbki. Okulary ochronne są niezbędne, aby zabezpieczyć oczy przed odłamkami metalu oraz pyłem, który może być generowany podczas obróbki. W praktyce, np. podczas używania pilników, niewłaściwe zabezpieczenie może prowadzić do poważnych urazów, dlatego stosowanie rękawic i okularów jest zgodne z normami BHP oraz zasadami dobrych praktyk przemysłowych. Dodatkowo, warto zwrócić uwagę na jakość stosowanych środków ochrony; rękawice powinny być wykonane z materiałów odpornych na przekłucia i ścieranie, a okulary muszą spełniać normy EN 166, które określają ich właściwości ochronne. Przestrzeganie tych zasad nie tylko minimalizuje ryzyko urazów, ale także przyczynia się do poprawy komfortu pracy.

Pytanie 25

W układzie zastosowano przetworniki ciśnienia o prądowych sygnałach wyjściowych. Na podstawie danych katalogowych przetworników oraz wyników przeprowadzonych pomiarów wskaż, który z przetworników nie działa prawidłowo.

Przetwornik	Zakres sygnału wejściowego [MPa]	Zakres sygnału wyjściowego [mA]	Wartość sygnału wejściowego [MPa]	Wartość sygnału wyjściowego [mA]
1	0 ÷ 1	0 ÷ 20	0,50	10
2	0 ÷ 2	0 ÷ 20	0,50	5
3	0 ÷ 1	4 ÷ 20	0,50	12
4	0 ÷ 2	4 ÷ 20	0,50	5

A. Przetwornik 3

B. Przetwornik 1

C. Przetwornik 2

D. Przetwornik 4

Decyzja o wyborze innych przetworników, jak Przetwornik 1, 2 lub 3, wskazuje na błędne zrozumienie podstawowych zasad działania tych urządzeń. Każdy przetwornik ciśnienia ma swoje specyfikacje i charakterystyki wyjściowe, które muszą być zgodne z wartościami ciśnienia, jakie są mierzone. Nieprawidłowe przypisanie funkcji lub wartości sygnałów wyjściowych prowadzi do redukcji efektywności systemu pomiarowego oraz może wprowadzać niepewności w dalszych analizach danych. Problemy te mogą wynikać z niepełnej interpretacji danych katalogowych lub nieuwagi przy analizie wyników pomiarów. W praktyce, przetworniki ciśnienia powinny zawsze działać w określonych granicach tolerancji, a ich sygnały powinny być ściśle monitorowane, aby zapewnić dokładność. Ponadto, nieprawidłowe założenia dotyczące działania przetworników mogą prowadzić do sytuacji, w których błędne decyzje operacyjne są podejmowane na podstawie niedokładnych danych. Warto zwrócić uwagę na standardy branżowe, takie jak normy ISO, które podkreślają znaczenie kalibracji i weryfikacji urządzeń pomiarowych. Niezrozumienie tych zasad może prowadzić do błędnych konkluzji i obniżenia jakości całego procesu technologicznego.

Pytanie 26

Śrubę mikrometryczną do pomiaru głębokości otworów przedstawia rysunek

A. B

B. D

C. A

D. C

Śruba mikrometryczna do pomiaru głębokości otworów jest niezwykle precyzyjnym narzędziem, które znajduje zastosowanie w różnych dziedzinach inżynieryjnych i technicznych. Odpowiedź B jest poprawna, ponieważ przedstawia narzędzie, które posiada płaską podstawę oraz wysuwany pręt pomiarowy, co jest kluczowe dla dokładnego pomiaru głębokości otworów. Tego rodzaju sprzęt jest wykorzystywany w procesach produkcyjnych oraz w laboratoriach, gdzie precyzja pomiarów ma ogromne znaczenie. Dzięki możliwości dokładnego pomiaru głębokości, śruba mikrometryczna pozwala na kontrolę wymiarów elementów, co jest istotne w kontekście zachowania tolerancji wymiarowej określonej w normach ISO. Przykładem zastosowania może być pomiar głębokości otworów w metalowych częściach maszyn, gdzie każdy milimetr ma znaczenie dla poprawności montażu i działania mechanizmów. Warto zaznaczyć, że posługiwanie się tym narzędziem wymaga nie tylko wiedzy teoretycznej, ale także praktycznych umiejętności, co czyni je niezbędnym w pracy technika czy inżyniera.

Pytanie 27

Jakie jest moment obrotowy na wale silnika synchronicznego o mocy 3,14 kW przy prędkości obrotowej 3000 obr/min?

A. 986 Nm

B. 1 Nm

C. 10 Nm

D. 9 420 Nm

W przypadku momentu obrotowego na wale silnika synchronicznego, istnieje kilka kluczowych koncepcji, które mogą prowadzić do błędnych odpowiedzi. Moment obrotowy jest miarą siły, która powoduje obrót ciała wokół osi. Odpowiedzi takie jak 986 Nm, 1 Nm, czy 9 420 Nm nie uwzględniają prawidłowego przeliczenia mocy na moment obrotowy. Często mylnie przyjmuje się, że moc silnika bezpośrednio przekłada się na moment obrotowy, co jest nieprawidłowe. Prawidłowe obliczenie wymaga uwzględnienia zarówno mocy, jak i prędkości obrotowej. Typowym błędem jest także mylenie jednostek, zwłaszcza przy konwersji mocy z kilowatów na waty, co może prowadzić do znacznych niedoszacowań lub przeszacowań momentu obrotowego. Przykładowo, odpowiedź 986 Nm sugeruje, że silnik jest znacznie bardziej mocny niż to wynika z podanych danych. Z drugiej strony, odpowiedzi takie jak 1 Nm czy 10 Nm również nie oddają rzeczywistej wartości momentu, co może wpłynąć na niewłaściwy dobór napędu w praktycznych zastosowaniach przemysłowych. Dokładne zrozumienie tych zasad jest kluczowe dla inżynierów i techników, aby unikać potencjalnych problemów w projektowaniu układów napędowych.

Pytanie 28

Na rysunku przedstawiono frezowanie

A. czołowe niepełne.

B. obwodowe przeciwbieżne.

C. obwodowe współbieżne.

D. czołowe pełne.

Frezowanie obwodowe przeciwbieżne to technika, w której kierunek obrotu narzędzia jest przeciwny do kierunku posuwu materiału. Taki sposób obróbki powoduje, że narzędzie najpierw wchodzi w kontakt z najtwardszą częścią obrabianego materiału, co znacząco zmniejsza ryzyko uszkodzenia narzędzia oraz zapewnia lepszą jakość finalnego produktu. W praktyce, zastosowanie tej metody jest powszechne w obróbce detali o złożonym kształcie, gdzie precyzja i estetyka wykończenia powierzchni są kluczowe. W przypadku frezowania obwodowego przeciwbieżnego, takie parametry jak prędkość obrotowa oraz posuw narzędzia muszą być starannie dobrane zgodnie z normami branżowymi, aby uzyskać optymalne wyniki. Warto również zwrócić uwagę, że ta technika minimalizuje wibracje i hałas, co jest korzystne dla operatorów maszyn oraz wpływa na trwałość narzędzi. W kontekście standardów, warto odnosić się do norm ISO dotyczących obróbki skrawaniem, które podkreślają znaczenie odpowiedniego doboru parametrów obróbczych dla osiągnięcia wysokiej jakości wyrobów.

Pytanie 29

Symbolem K1 oznaczono

A. pompę hydrauliczną.

B. silnik pneumatyczny.

C. pompę próżniową.

D. sprężarkę.

Wydaje mi się, że wybór sprężarki, pompy próżniowej czy silnika pneumatycznego jako symbolu K1 to efekt pewnych nieporozumień. Bo sprężarka, to wiadomo, przekształca energię mechaniczną na energię sprężonego powietrza i zupełnie nie pasuje do roli pompy hydraulicznej. A pompa próżniowa? Jej robotą jest usuwanie powietrza z przestrzeni, a nie podawanie cieczy pod ciśnieniem, więc to też nie to. Silnik pneumatyczny, który działa na sprężone powietrze, to też inna bajka niż pompa hydrauliczna. Źle dobrany symbol może pogmatwać całą interpretację układów hydraulicznych, co w praktyce może prowadzić do problemów, jak awarie. Dlatego warto znać różnice między tymi urządzeniami i ich zastosowaniami, żeby uniknąć typowych wpadek myślowych.

Pytanie 30

Blok przedstawiony na rysunku realizuje funkcję logiczną

A. OR

B. AND

C. NAND

D. NOR

Blok przedstawiony na rysunku realizuje funkcję logiczną AND, co można łatwo zauważyć po symbolu "&" umieszczonym wewnątrz bloku. Funkcja AND jest jedną z podstawowych funkcji logicznych stosowanych w elektronice cyfrowej oraz programowaniu. Działa na zasadzie, że jej wyjście będzie miało wartość prawda (1) tylko wtedy, gdy wszystkie podłączone wejścia mają wartość prawda (1). W praktyce funkcja ta jest często wykorzystywana w układach cyfrowych, takich jak bramki logiczne, gdzie umożliwia realizację złożonych operacji działania systemu. Na przykład, w systemach alarmowych, sygnał alarmowy może być aktywowany tylko wtedy, gdy wszystkie czujniki wykryją intruza. Warto zaznaczyć, że zgodnie z normami IEEE i innymi standardami branżowymi, użycie funkcji AND jest kluczowe w budowie niezawodnych układów logicznych, co czyni tę wiedzę niezwykle ważną w kontekście inżynierii elektronicznej.

Pytanie 31

Pracownik obsługujący urządzenia pneumatyczne generujące wibracje powinien mieć na sobie

A. okulary ochronne

B. fartuch ochronny

C. kask ochronny

D. buty na gumowej podeszwie

Buty na gumowej podeszwie stanowią kluczowy element ochrony w środowisku pracy z urządzeniami pneumatycznymi, które mogą generować drgania. Te drgania mogą przenikać przez podłogę, co w dłuższym czasie może prowadzić do uszkodzenia stóp oraz stawów pracownika. Obuwie o gumowej podeszwie zapewnia lepszą przyczepność i amortyzację, co jest istotne w pracy z maszynami wytwarzającymi drgania. Przykładem zastosowania takiego obuwia może być praca w magazynach, gdzie używa się wózków widłowych – gumowe podeszwy pomagają w stabilności oraz redukują ryzyko poślizgnięcia. Zgodnie z normą PN-EN ISO 20345, obuwie robocze powinno być dostosowane do specyficznych warunków pracy, a wybór odpowiedniego obuwia może znacząco wpłynąć na bezpieczeństwo oraz komfort pracy. Dlatego istotne jest, aby pracownicy byli świadomi znaczenia odpowiedniego obuwia.

Pytanie 32

Na rysunku przedstawiono

A. frezowanie.

B. toczenie.

C. struganie.

D. szlifowanie.

Struganie to proces obróbki skrawaniem, gdzie narzędzie porusza się wzdłuż materiału, usuwając warstwę materiału. W przeciwieństwie do toczenia, przy którym obrabiany materiał obraca się, a narzędzie wykonuje ruch posuwowy, w struganiu materiał pozostaje nieruchomy lub przemieszcza się minimalnie. Narzędzie strugarskie ma charakterystyczny kształt, co pozwala na uzyskanie gładkiej powierzchni oraz precyzyjne wymiarowanie. Proces ten jest powszechnie stosowany w obróbce drewna oraz metali, umożliwiając uzyskanie odpowiednich wymiarów i kształtów elementów. Przykładowo, w przemyśle meblarskim struganie jest używane do wygładzania powierzchni drewnianych, co zwiększa estetykę i jakość wyrobu finalnego. Dobre praktyki związane z struganiem obejmują dobór odpowiednich narzędzi oraz parametrów obróbczych, takich jak prędkość posuwu i głębokość skrawania, co ma kluczowe znaczenie dla uzyskania optymalnych rezultatów i minimalizacji odpadów materiałowych.

Pytanie 33

Podczas nieostrożnego lutowania pracownik narażony jest przede wszystkim na

A. uszkodzenie słuchu

B. poparzenie dłoni

C. krwawienie z nosa

D. uszkodzenie wzroku

Poparzenia dłoni są jednym z najczęstszych zagrożeń dla pracowników lutujących, ze względu na wysoką temperaturę topnienia materiałów lutowniczych oraz używanych narzędzi. W trakcie lutowania, szczególnie przy użyciu lutownic o dużej mocy, istnieje ryzyko kontaktu nagrzanych elementów z naskórkiem, co może prowadzić do poważnych oparzeń. Przykładem dobrej praktyki w zapobieganiu takim incydentom jest stosowanie odpowiedniej odzieży ochronnej, takiej jak rękawice odporną na wysoką temperaturę oraz osłony na przedramiona. Ponadto, w standardach BHP w przemyśle elektronicznym zaleca się regularne szkolenia dla pracowników, aby zwiększyć ich świadomość na temat zagrożeń związanych z lutowaniem i nauczyć ich technik bezpiecznej pracy. Dodatkowo, stosowanie narzędzi takich jak podkładki izolacyjne oraz zachowanie odpowiedniego dystansu od elementów, które mogą być gorące, jest kluczowe dla minimalizacji ryzyka poparzeń.

Pytanie 34

Na rysunku przedstawione zostały fragmenty dwóch elementów, które należy połączyć techniką połączenia wciskowego wtłaczanego. Jaka powinna być zależność pomiędzy wymiarami d₁ i d₂?

A. dl ≤ d2

B. dl > d2

C. dl < d2

D. dl = d2

Zrozumienie związku między wymiarami d1 i d2 w połączeniu wciskowym wtłaczanym jest kluczowe dla projektowania trwałych i efektywnych połączeń. Odpowiedzi, które sugerują, że dl ≤ d2, dl < d2 lub dl = d2, są błędne i wynikają z nieprawidłowego zrozumienia zasady działania połączenia wciskowego. Przy założeniu, że d2 jest mniejsze lub równe d1, można by pomyśleć, że niewielkie różnice wymiarowe są wystarczające do zapewnienia stabilności. W rzeczywistości, aby zapewnić odpowiednie tarcie i uniknąć luzu, średnica wału musi być zdecydowanie większa od średnicy otworu. Jeśli d1 jest równe lub mniejsze od d2, połączenie nie będzie miało wystarczającej siły utrzymującej, co może prowadzić do przemieszczenia elementów lub ich uszkodzenia podczas pracy. W praktyce, takie błędne podejście można spotkać w przypadkach, gdzie inżynierowie nie uwzględniają odpowiednich tolerancji wymiarowych, co prowadzi do niepewnych i nietrwałych połączeń. Dlatego kluczowe jest zrozumienie, że połączenia wciskowe wymagają starannego doboru wymiarów, aby uniknąć nadmiernych naprężeń, które mogą uszkodzić zarówno element wciskany, jak i otwór. Właściwe projektowanie zgodnie z normami, takimi jak ISO lub ANSI, powinno opierać się na zasadzie, że d1 zdecydowanie przewyższa d2, co zapewnia niezawodność i efektywność połączenia.

Pytanie 35

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 36

Jaka powinna być zależność pomiędzy rezystancją wewnętrzną \( R_w \) źródła napięcia, a rezystancją odbiornika \( R_o \), przyłączonego do tego źródła, aby ze źródła była przekazywana maksymalna moc do odbiornika?

A. \( R_o = \sqrt{R_w} \)

B. \( R_o > 0,1 \, R_w \)

C. \( R_o = R_w \)

D. \( R_o < 10 \, R_w \)

Wielu osobom może się wydawać, że wystarczy, aby rezystancja odbiornika była po prostu większa lub mniejsza od wartości rezystancji źródła, żeby uzyskać dobre rezultaty – stąd te pomysły typu „większe niż 0,1 Rw” czy „mniejsze niż 10 Rw”. Niestety, to tak nie działa w rzeczywistych układach. Z punktu widzenia teorii obwodów, moc przekazywana do odbiornika zależy nie tylko od tego, żeby był on „jakikolwiek”, ale od precyzyjnego dopasowania. Przy zbyt małej rezystancji odbiornika (dużym prądzie) większość mocy wydziela się na rezystancji wewnętrznej źródła, więc odbiornik praktycznie nie skorzysta. Z kolei jeśli obciążenie jest bardzo duże (rezystancja odbiornika dużo większa niż rezystancja źródła), prąd będzie bardzo mały i znowu – moc na odbiorniku spada. Propozycja, że moc jest maksymalna dla \( R_o = \sqrt{R_w

Pytanie 37

Typowym elementem konstrukcji siłownika, przygotowanego do współpracy z bezdotykowymi czujnikami położenia krańcowego, jest

A. zawór dławiący

B. membrana

C. tłumik

D. magnes stały

Magnes stały jest kluczowym elementem siłowników przystosowanych do współpracy z bezdotykowymi sensorami położeń krańcowych, ponieważ umożliwia precyzyjne i niezawodne określenie pozycji roboczej siłownika. Bezdotykowe sensory, takie jak czujniki Halla, działają w oparciu o pole magnetyczne generowane przez magnes stały, co pozwala na zdalne monitorowanie i kontrolowanie pracy siłownika bez ryzyka mechanicznego zużycia. Przykładem zastosowania jest automatyka przemysłowa, gdzie magnesy stałe są wykorzystywane w siłownikach do precyzyjnego pozycjonowania w systemach transportowych. Dobrym standardem w branży jest stosowanie magnesów neodymowych ze względu na ich wysoką siłę magnetyczną oraz kompaktowe wymiary, co przekłada się na mniejsze rozmiary i większą efektywność systemów automatyki. Ponadto, zastosowanie magnesów stałych zwiększa żywotność komponentów, zmniejsza koszty utrzymania i zwiększa niezawodność całego systemu, co jest zgodne z najlepszymi praktykami inżynieryjnymi.

Pytanie 38

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 39

Co należy zrobić w pierwszej kolejności, gdy poszkodowany w wypadku jest nieprzytomny i nie wykazuje oznak oddychania?

A. pozostawić poszkodowanego w aktualnej pozycji i zatelefonować po pomoc

B. wezwać pomoc i przeprowadzić sztuczne oddychanie

C. wezwać pomoc i zapewnić drożność dróg oddechowych poszkodowanego

D. przeprowadzić reanimację poszkodowanego i wezwać pomoc

Inne odpowiedzi, które zaznaczyłeś, mają błędne podejście do tego, co jest najważniejsze w sytuacji wypadku. Pamiętaj, że nie można najpierw robić sztucznego oddychania, gdy drogi oddechowe są zablokowane, bo to jest naprawdę niebezpieczne. Jak coś zablokuje drogi, to powietrze się nie dostanie do płuc i tylko pogorszymy sytuację. Odpowiedź, w której zostawiasz poszkodowanego w pozycji, w jakiej go znalazłeś, jest też zła, bo może prowadzić do kompikacji jak aspiracja. No i w resuscytacji najważniejsze jest, by najpierw otworzyć drogi oddechowe, a potem wezwać pomoc. Każdy, kto chce być ratownikiem, powinien to wiedzieć. Ignorowanie tych zasad może naprawdę zaszkodzić osobie, która potrzebuje pomocy.

Pytanie 40

Czy rdzenie maszyn elektrycznych produkuje się z stali?

A. chromowych

B. chromowo-krzemowych

C. krzemowych

D. krzemowo-manganowych

Wybór stali chromowej, chromowo-krzemowej czy krzemowo-manganowej jako materiałów rdzeniowych dla maszyn elektrycznych świadczy o pewnym nieporozumieniu w kwestii zastosowania materiałów ferromagnetycznych. Stal chromowa, choć charakteryzująca się wysoką odpornością na korozję, nie jest optymalnym materiałem dla rdzeni magnetycznych ze względu na wysokie straty magnetyczne, które prowadzą do obniżenia efektywności energetycznej urządzeń. Z kolei stal chromowo-krzemowa, mimo że zawiera krzem, nie ma takich samych właściwości magnetycznych jak czysta stal krzemowa, co ogranicza jej zastosowanie w maszynach elektrycznych. Dodatkowo, stal krzemowo-manganowa również nie jest odpowiednia, gdyż mangan wpływa na właściwości magnetyczne w sposób negatywny, zwiększając straty energii. W praktyce, używanie tych rodzajów stali może prowadzić do problemów z wydajnością i przegrzewaniem się urządzeń, co jest sprzeczne z zasadami projektowania efektywnych maszyn elektrycznych. Kluczowe jest zrozumienie, że dobór odpowiednich materiałów w inżynierii elektrycznej nie jest przypadkowy, lecz oparty na szczegółowych badaniach właściwości fizycznych i chemicznych materiałów. Prawidłowe zrozumienie właściwości materiałów oraz ich zastosowania jest kluczowe dla projektowania nowoczesnych urządzeń elektrycznych, a wybór stali krzemowej jako materiału rdzeniowego jest potwierdzony przez liczne standardy branżowe.
