Pytanie 1
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Wyniki egzaminu
Informacje o egzaminie:
- Zawód: Technik elektryk
- Kwalifikacja: ELE.05 - Eksploatacja maszyn, urządzeń i instalacji elektrycznych
- Data rozpoczęcia: 17 grudnia 2025 14:31
- Data zakończenia: 17 grudnia 2025 14:57
Egzamin zdany!
Wynik: 24/40 punktów (60,0%)
Wymagane minimum: 20 punktów (50%)
Szczegółowe wyniki:
Pytanie 2
Który z wymienionych rozwiązań powinien być zastosowany w warsztacie remontowym, aby zapewnić podstawową ochronę przed porażeniem prądem elektrycznym?
A. Separacja elektryczna
B. Obudowy i osłony
C. Miejscowe połączenia wyrównawcze
D. Wyłączniki różnicowoprądowe
Obudowy i osłony to kluczowe elementy zabezpieczeń elektrycznych, które mają na celu ochronę użytkowników przed niebezpieczeństwem porażenia prądem elektrycznym. Ich głównym zadaniem jest zapobieganie bezpośredniemu kontaktowi z elementami pod napięciem, co minimalizuje ryzyko wypadków. Standardy takie jak PN-EN 61140 określają wymagania dotyczące ochrony przed porażeniem prądem, a zastosowanie odpowiednich obudów, które są wykonane z materiałów odpornych na działanie prądu, jest jedną z podstawowych zasad. Przykładowo, w warsztatach remontowych, gdzie często używane są narzędzia elektryczne, zastosowanie obudów ochronnych na gniazdka i urządzenia jest konieczne. Dzięki temu, nawet w przypadku uszkodzenia izolacji, ryzyko porażenia prądem zostaje znacząco ograniczone. Dodatkowo, stosowanie osłon na kable i urządzenia może przyczynić się do zmniejszenia uszkodzeń mechanicznych, co jest istotne w kontekście długoterminowej niezawodności oraz bezpieczeństwa pracy.
Pytanie 3
Jakie będą konsekwencje zmiany w instalacji elektrycznej w budynku mieszkalnym przewodów ADG 1,5 mm2 na przewody DY 1,5 mm2?
A. Zwiększenie obciążalności prądowej instalacji
B. Zwiększenie rezystancji pętli zwarcia
C. Obniżenie napięcia roboczego
D. Osłabienie wytrzymałości mechanicznej przewodów
Wymiana przewodów ADG 1,5 mm² na przewody DY 1,5 mm² w elektrycznej instalacji mieszkaniowej prowadzi do zwiększenia obciążalności prądowej instalacji. Przewody DY, w przeciwieństwie do przewodów ADG, charakteryzują się lepszymi właściwościami przewodzenia prądu oraz wyższą odpornością na wpływy mechaniczne i chemiczne. Dzięki zastosowaniu materiałów wysokiej jakości oraz odpowiedniej konstrukcji, przewody DY mogą przenieść większe obciążenia prądowe, co jest szczególnie istotne w kontekście rosnącego zapotrzebowania na energię elektryczną w nowoczesnych gospodarstwach domowych. Przykładem zastosowania przewodów DY może być zainstalowanie w domach systemów inteligentnego zarządzania energią, gdzie stabilność i wydajność przewodów mają kluczowe znaczenie. Warto zauważyć, że zgodnie z obowiązującymi normami, takich jak PN-IEC 60364, zaleca się użycie przewodów o wyższej obciążalności w instalacjach, w których przewiduje się duże obciążenia prądowe.
Pytanie 4
Jakie urządzenie powinno być wykorzystane do płynnej regulacji prędkości obrotowej silnika indukcyjnego zwartego?
A. Softstart
B. Rozrusznik
C. Autotransformator
D. Falownik
Falownik to urządzenie elektroniczne, które pozwala na płynną regulację obrotów silników indukcyjnych poprzez modulację częstotliwości i napięcia zasilającego. Dzięki zastosowaniu falowników, można precyzyjnie dostosować prędkość obrotową silnika do aktualnych potrzeb aplikacji, co jest szczególnie istotne w procesach przemysłowych, gdzie zmiana prędkości ma kluczowe znaczenie dla efektywności działania. Na przykład, w systemach transportowych, takich jak przenośniki taśmowe, regulacja prędkości pozwala na optymalizację przepływu materiałów. Falowniki są zgodne z normami IEC 61800, które określają wymagania dotyczące regulacji napędów elektrycznych. Ponadto, zastosowanie falowników wpływa na zmniejszenie zużycia energii, co jest zgodne z aktualnymi trendami w kierunku zrównoważonego rozwoju i efektywności energetycznej. Dzięki swojej wszechstronności, falowniki są wykorzystywane w różnych gałęziach przemysłu, w tym w automatyce budynkowej, klimatyzacji i wentylacji, co czyni je niewątpliwie najlepszym wyborem do regulacji obrotów silników indukcyjnych.
Pytanie 5
Kontrolę instalacji elektrycznej, znajdującej się w miejscach o podwyższonej wilgotności (75-100%), pod kątem efektywności zabezpieczeń przeciwporażeniowych należy przeprowadzać nie rzadziej niż co
A. 4 lata
B. 3 lata
C. 2 lata
D. 1 rok
Zgodnie z polskimi normami oraz przepisami związanymi z instalacjami elektrycznymi w pomieszczeniach wilgotnych, inspekcje i kontrole instalacji powinny być przeprowadzane nie rzadziej niż co 1 rok. Wilgoć w takich pomieszczeniach może znacząco wpływać na bezpieczeństwo użytkowników, prowadząc do zwiększonego ryzyka porażenia prądem. Regularne kontrole pozwalają na wczesne wykrycie potencjalnych usterek oraz degradacji materiałów izolacyjnych, co jest kluczowe dla zapewnienia skutecznej ochrony przeciwporażeniowej. Przykładowo, w łazienkach, które są klasyfikowane jako pomieszczenia wilgotne, należy regularnie sprawdzać stan gniazdek, włączników oraz przewodów elektrycznych. Warto pamiętać, że nieprzestrzeganie tych zasad może prowadzić do poważnych wypadków, dlatego organizacje i osoby odpowiedzialne za instalacje muszą stosować się do takich wytycznych, aby zapewnić bezpieczeństwo użytkowników.
Pytanie 6
Jakie będą konsekwencje podniesienia częstotliwości napięcia zasilającego stojan w trakcie działania trójfazowego silnika indukcyjnego?
A. Wzrost prędkości obrotowej wirnika silnika
B. Nawrót wirnika silnika
C. Spadek prędkości obrotowej wirnika silnika
D. Całkowite zniszczenie wirnika silnika
Zwiększenie częstotliwości napięcia zasilania stojana trójfazowego silnika indukcyjnego prowadzi do podwyższenia prędkości obrotowej wirnika zgodnie z zasadą synchronizacji. W silnikach indukcyjnych prędkość obrotowa wirnika jest ściśle związana z częstotliwością zasilania, co wynika z relacji: n = 120 * f / p, gdzie n to prędkość obrotowa w obr/min, f to częstotliwość w Hz, a p to liczba par biegunów. Zwiększenie częstotliwości powoduje, że wirnik osiąga wyższą prędkość, co ma zastosowanie w różnych procesach przemysłowych, gdzie wymagana jest regulacja prędkości napędu, na przykład w systemach transportowych czy w automatyce przemysłowej. W praktyce możemy wykorzystać falowniki, które umożliwiają precyzyjne sterowanie częstotliwością, a tym samym prędkością obrotową silnika, co optymalizuje zużycie energii i zwiększa efektywność procesów. Warto również zauważyć, że zgodnie z normami IEC 60034, projektowanie systemów napędowych powinno uwzględniać odpowiednie parametry zasilania, co wpływa na trwałość i wydajność silników."
Pytanie 7
Jakie oznaczenie stopnia ochrony powinna mieć obudowa urządzenia elektrycznego, które jest zainstalowane w pomieszczeniach o dużej wilgotności?
A. IP11
B. IP44
C. IP32
D. IP22
Oznaczenie stopnia ochrony IP44 wskazuje, że urządzenie elektryczne jest chronione przed ciałami stałymi o średnicy 1 mm oraz przed wodą, która może padać w dowolnym kierunku. To czyni je odpowiednim rozwiązaniem do stosowania w pomieszczeniach wilgotnych, takich jak łazienki czy kuchnie, gdzie występuje ryzyko kontaktu z wodą i wilgocią. Zgodnie z normą IEC 60529, IP44 zapewnia odpowiedni poziom ochrony, który minimalizuje ryzyko uszkodzeń związanych z wilgocią, co jest kluczowe dla zapewnienia bezpieczeństwa użytkowników. W praktyce, urządzenia takie jak oświetlenie zewnętrzne, gniazda elektryczne czy wyłączniki umieszczone w wilgotnych pomieszczeniach powinny posiadać tę klasę ochrony, aby zminimalizować ryzyko zwarcia elektrycznego oraz wypadków. Dobrą praktyką jest również regularne sprawdzanie stanu obudów i uszczelek, aby zapewnić ich ciągłą skuteczność ochrony przed wodą i zanieczyszczeniami.
Pytanie 8
Dokumentacja użytkowania instalacji elektrycznych chronionych wyłącznikami nadprądowymi nie musi obejmować
A. zasad bezpieczeństwa przy realizacji prac eksploatacyjnych
B. spisu terminów oraz zakresów prób i badań kontrolnych
C. opisu doboru urządzeń zabezpieczających
D. specyfikacji technicznej instalacji
Właściwie dobrana instrukcja eksploatacji instalacji elektrycznych zabezpieczonych wyłącznikami nadprądowymi jest kluczowym dokumentem, który powinien zawierać niezbędne informacje dotyczące utrzymania i bezpieczeństwa tych systemów. Odpowiedź wskazująca na brak potrzeby zawarcia opisu doboru urządzeń zabezpieczających jest prawidłowa, ponieważ ten aspekt nie jest bezpośrednio związany z codzienną eksploatacją i konserwacją instalacji. W praktyce, dobór urządzeń zabezpieczających jest zagadnieniem, które powinno zostać omówione na etapie projektowania instalacji. W tej fazie kluczowe jest dostosowanie wyłączników do specyfiki obciążenia i warunków pracy, co powinno być zgodne z normami PN-IEC 60898 oraz PN-IEC 60947. Możliwość doboru odpowiednich urządzeń powinna być wcześniej przeanalizowana przez projektanta, a w instrukcji eksploatacyjnej powinny być uwzględnione jedynie informacje dotyczące ich użytkowania i konserwacji, co zwiększa efektywność i bezpieczeństwo pracy w obiektach.
Pytanie 9
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 10
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 11
Której z poniższych czynności nie obejmuje zakres kontrolny badań instalacji elektrycznej?
A. Oględzin związanych z ochroną przeciwpożarową
B. Pomiarów oraz weryfikacji spadków napięć
C. Pomiarów rezystancji izolacji przewodów
D. Badania zabezpieczeń przed dotykiem pośrednim
Badania okresowe instalacji elektrycznej są niezbędnym elementem zapewnienia bezpieczeństwa użytkowników oraz prawidłowego funkcjonowania systemów elektroenergetycznych. Pomiar rezystancji izolacji przewodów to kluczowy element tych badań, który pozwala na ocenę integralności izolacji. Niska rezystancja może wskazywać na uszkodzenia izolacji, co stwarza ryzyko porażenia prądem lub awarii systemu. Sprawdzanie ochrony przed dotykiem pośrednim, które ma na celu zminimalizowanie ryzyka kontaktu z elementami na potencjale uziemienia, również jest istotne w kontekście analiz okresowych. Oględziny dotyczące ochrony przeciwpożarowej, które obejmują ocenę układów elektrycznych pod kątem możliwości zapłonu lub zwarcia, są zgodne z normami bezpieczeństwa. Z kolei pomiar i sprawdzanie spadków napięć, chociaż ważne w kontekście analizy wydajności i jakości energii elektrycznej, nie jest częścią standardowego zakresu badań okresowych. Użytkownicy mogą mylnie uznać, że każde badanie związane z instalacją elektryczną powinno być uwzględnione w okresowych przeglądach, jednak różnica w celach tych badań jest kluczowa dla ich odpowiedniego przeprowadzenia. Właściwe podejście do badań określa, które pomiary są kluczowe dla dbałości o bezpieczeństwo oraz funkcjonalność instalacji.
Pytanie 12
Aby ocenić efektywność ochrony przed porażeniem elektrycznym realizowanej przez automatyczne odłączenie zasilania zabezpieczeniem o określonym prądzie wyłączenia w systemie elektrycznym o danej wartości napięcia znamionowego, potrzebna jest informacja o wartości
A. mocy zainstalowanych urządzeń elektrycznych w instalacji
B. impedancji pętli zwarcia instalacji
C. maksymalnej współczynnika przepięć
D. maksymalnego spadku częstotliwości w sieci zasilającej
Odpowiedzi dotyczące maksymalnego współczynnika przepięć, mocy zainstalowanych urządzeń elektrycznych w instalacji oraz maksymalnego spadku częstotliwości w sieci zasilającej nie są związane z kluczowym zagadnieniem, jakim jest ocena skuteczności ochrony przeciwporażeniowej z wykorzystaniem samoczynnego wyłączenia zasilania. Współczynnik przepięć dotyczy ochrony przed przepięciami, które są zjawiskami związanymi z nagłymi wzrostami napięcia, a nie z bezpieczeństwem ludzi w przypadku uszkodzeń instalacji. Moc zainstalowanych urządzeń jest istotna dla obliczeń obciążenia, ale nie ma bezpośredniego wpływu na skuteczność wyłączania zasilania w przypadku zwarcia. Z kolei spadek częstotliwości w sieci zasilającej odnosi się do parametrów jakości energii elektrycznej, które są bardziej związane z charakterystyką zasilania niż z mechanizmami ochrony przeciwporażeniowej. Te odpowiedzi mogą sugerować, że ochronę przeciwporażeniową należy oceniać jedynie na podstawie wyspecyfikowanych parametrów związanych z instalacją, co jest błędne. Kluczowym aspektem oceny tej ochrony jest bowiem poprawne dobieranie zabezpieczeń na podstawie analizy impedancji pętli zwarcia, co zapewnia szybkie wyłączenie zasilania i minimalizuje ryzyko porażenia prądem. Ignorowanie tego elementu prowadzi do niebezpiecznych sytuacji, w których oszacowane parametry instalacji mogą nie spełniać wymogów bezpieczeństwa.
Pytanie 13
Jaką minimalną wartość rezystancji powinna mieć podłoga i ściany w izolowanym miejscu pracy z urządzeniami pracującymi na napięciu 400 V, aby zapewnić efektywną ochronę przeciwporażeniową przed dotykiem pośrednim?
A. 50kΩ
B. 10kΩ
C. 25kΩ
D. 75kΩ
Rezystancja ścian i podłogi w izolowanym stanowisku pracy z urządzeniami o napięciu 400 V powinna wynosić co najmniej 50 kΩ, aby zapewnić skuteczną ochronę przed dotykiem pośrednim. Wysoka wartość rezystancji jest kluczowa, ponieważ zmniejsza ryzyko przepływu prądu przez ciało człowieka w przypadku awarii izolacji. Zgodnie z normami IEC 60364 oraz PN-EN 61140, minimalna rezystancja ochronna dla urządzeń elektrycznych w takich warunkach powinna wynosić 50 kΩ. W praktyce, stosowanie takiej wartości rezystancji wpływa na zwiększenie bezpieczeństwa operatorów, zwłaszcza w środowiskach przemysłowych, gdzie ryzyko porażenia prądem jest wyższe. Przykładem może być zakład produkcyjny, w którym regularnie stosuje się urządzenia do pomiarów rezystancji w celu zapewnienia, że izolacja jest odpowiednia i nie zagraża pracownikom. Dobre praktyki obejmują także okresowe przeglądy instalacji elektrycznych oraz testowanie zabezpieczeń, co dodatkowo minimalizuje ryzyko awarii.
Pytanie 14
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 15
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 16
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 17
Zmierzone parametry rezystancji cewki stycznika umiejscowionej w obwodzie sterującym silnikiem wynoszą 0 Ω. Na tej podstawie można wnioskować, że
A. cewka stycznika działa prawidłowo
B. przewód fazowy jest odłączony
C. cewka stycznika jest uszkodzona
D. przewód neutralny jest odłączony
Pomiar rezystancji cewki stycznika wynoszący 0 Ω wskazuje na zwarcie w obwodzie, co sugeruje, że cewka stycznika jest uszkodzona. W normalnych warunkach cewka powinna mieć określoną rezystancję, zazwyczaj w zakresie od kilku omów do kilkuset omów, w zależności od specyfikacji. Cewki styczników są projektowane tak, aby w momencie włączenia generować pole magnetyczne, które uruchamia mechanizm zamykający styki. Zwarcie może być skutkiem zniszczenia izolacji lub uszkodzenia uzwojenia. Przykładem zastosowania tej wiedzy jest diagnostyka w układach sterowania silnikami, gdzie uszkodzone cewki mogą prowadzić do awarii całego systemu. W takich sytuacjach zgodnie z najlepszymi praktykami należy wymieniać uszkodzone komponenty, aby zapewnić niezawodność i bezpieczeństwo operacji, a także unikać potencjalnych zagrożeń elektrycznych. Zrozumienie tego zjawiska jest kluczowe dla techników i inżynierów pracujących w dziedzinie automatyki i elektrotechniki.
Pytanie 18
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 19
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 20
W tabeli przedstawiono wyniki pomiarów napięć między przewodami w sieci typu TN-C-S. Jakie uszkodzenie występuje w instalacji?
| L1-N | 240 V |
| L2-N | 240 V |
| L3-N | 240 V |
| PEN-N | 0 V |
| PEN-PE | 10 V |
A. Przebicie izolacji między L1-N
B. Uszkodzenie przewodu N
C. Brak ciągłości przewodu PE
D. Zwarcie między fazami L1-L2
Brak ciągłości przewodu PE w instalacjach TN-C-S jest kluczowym problemem, który może prowadzić do poważnych zagrożeń dla bezpieczeństwa. W sieci TN-C-S przewód PEN pełni podwójną rolę: przewodu neutralnego oraz ochronnego. Przykładowo, w sytuacji, gdy napięcie między przewodem PEN a PE wynosi 10 V, wskazuje to na brak ciągłości w przewodzie PE. W idealnych warunkach napięcie to powinno wynosić 0 V, co oznacza, że przewód ochronny jest prawidłowo uziemiony i pełni swoją funkcję zabezpieczającą. W przypadku braku ciągłości przewodu PE, istnieje ryzyko, że metalowe obudowy urządzeń mogą stać się naładowane, co stwarza niebezpieczeństwo porażenia prądem. W praktyce, wszelkie prace w instalacjach elektrycznych powinny być prowadzone zgodnie z normami, takimi jak PN-IEC 60364, które podkreślają znaczenie prawidłowego uziemienia i ochrony przeciwporażeniowej. Regularne pomiary i inspekcje mogą pomóc w identyfikacji takich problemów, co jest zgodne z zaleceniami zawartymi w dokumentach branżowych.
Pytanie 21
Podczas wymiany uszkodzonego przewodu PEN w instalacji o napięciu do 1 kV, która jest trwale zamontowana, należy pamiętać, aby nowy przewód miał przekrój co najmniej
A. 16 mm2 Cu lub 16 mm2 Al
B. 16 mm2 Cu lub 10 mm2 Al
C. 10 mm2 Cu lub 16 mm2 Al
D. 10 mm2 Cu lub 10 mm2 Al
Zastosowanie nieodpowiednich przekrojów przewodów w instalacjach elektrycznych prowadzi do wielu problemów, w tym do zwiększonego ryzyka awarii i zagrożeń związanych z bezpieczeństwem. Wybór przewodu 16 mm2 Cu lub 16 mm2 Al, jak wskazano w pierwszej opcji, jest niepoprawny, ponieważ nie uwzględnia różnic w przewodności między miedzią a aluminium. Miedź ma znacznie lepsze właściwości przewodzące niż aluminium, co oznacza, że przewody miedziane mogą być cieńsze przy tej samej dopuszczalnej obciążalności prądowej. Kolejna błędna opcja, czyli 10 mm2 Cu lub 10 mm2 Al, również nie spełnia wymogów bezpieczeństwa, ponieważ przewody aluminiowe o przekroju 10 mm2 nie są wystarczające do prawidłowego funkcjonowania w instalacjach o napięciu do 1 kV, co jest wyraźnie określone w normach branżowych. Najczęstsze błędy myślowe prowadzące do takich wniosków wynikają z braku zrozumienia różnic w materiałach oraz ich właściwości elektrycznych. Użytkownicy często mylą minimalne przekroje z maksymalnymi wartościami, co prowadzi do niewłaściwej kalkulacji wymagań dla instalacji. W praktyce, ignorowanie norm dotyczących przekrojów przewodów może prowadzić do przegrzewania się, a w skrajnych przypadkach do pożarów, dlatego kluczowe jest stosowanie się do obowiązujących standardów i wytycznych w celu zapewnienia bezpieczeństwa zarówno ludzi, jak i mienia.
Pytanie 22
Aby zmierzyć rezystancję izolacji w instalacji elektrycznej, trzeba wyłączyć zasilanie, zablokować włączniki instalacyjne oraz
A. uziemić instalację
B. odłączyć uziemienie
C. odłączyć odbiorniki
D. podłączyć odbiorniki
Odpowiedzi, które sugerują uziemienie instalacji lub podłączenie odbiorników, są błędne z kilku powodów. Uziemienie podczas pomiaru rezystancji izolacji jest niewłaściwe, ponieważ może prowadzić do przepływu prądu przez uziemienie, co zafałszuje wyniki pomiaru i uniemożliwi ocenę stanu izolacji. Standardy bezpieczeństwa, takie jak PN-IEC 60364, wskazują, że przed pomiarami należy całkowicie odłączyć zasilanie i wyeliminować wszelkie potencjalne ścieżki przewodzenia prądu, w tym uziemienie. Podłączenie odbiorników w trakcie pomiaru również jest niewłaściwe, gdyż może to stworzyć dodatkowe obciążenie, które zakłóci ocenę stanu izolacji. Często zdarza się, że technicy pomijają ten kluczowy krok, sądząc, że pomiar można przeprowadzić bez demontażu odbiorników, co prowadzi do błędnych wniosków o jakości izolacji. Podczas przeprowadzania pomiarów rezystancji izolacji, ważne jest, aby przestrzegać procedur, które zapewniają dokładność i bezpieczeństwo. Pamiętajmy, że prawidłowe podejście do pomiarów nie tylko zapewnia zgodność z normami, ale także chroni przed potencjalnymi uszkodzeniami sprzętu oraz zagrożeniem dla użytkowników.
Pytanie 23
Przeglądy okresowe instalacji elektrycznej w budynkach mieszkalnych powinny być realizowane co najmniej raz na
A. 1 rok
B. 4 lata
C. 3 lata
D. 5 lat
Badania okresowe mieszkaniowej instalacji elektrycznej powinny być przeprowadzane co pięć lat, co jest zgodne z obowiązującymi przepisami prawa budowlanego oraz normami PN-HD 60364. Regularne kontrole instalacji elektrycznej są kluczowe dla zapewnienia bezpieczeństwa użytkowników oraz prawidłowego funkcjonowania systemu. W trakcie takich badań specjaliści sprawdzają między innymi stan izolacji przewodów, działanie zabezpieczeń oraz ich prawidłowe umiejscowienie. W praktyce oznacza to, że po pięciu latach użytkowania instalacji, warto zlecić jej audyt, aby upewnić się, że nie doszło do degradacji elementów elektrycznych, co mogłoby prowadzić do zwarcia lub pożaru. Dobrą praktyką jest również prowadzenie dokumentacji z przeprowadzonych badań, co ułatwia późniejsze analizy i decyzje dotyczące eksploatacji oraz ewentualnych modernizacji. Osoby wynajmujące mieszkania powinny być świadome, że odpowiedzialność za stan instalacji spoczywa na właścicielu, a regularne przeglądy są nie tylko wyrazem dbałości o bezpieczeństwo, ale również wymaganiem prawnym.
Pytanie 24
Jakie warunki muszą zostać spełnione podczas pomiaru rezystancji izolacji w instalacji elektrycznej po wcześniejszym odłączeniu napięcia zasilającego?
A. Włączone odbiorniki do gniazd wtyczkowych, włączone przełączniki oświetleniowe, zamontowane źródła światła
B. Odłączone odbiorniki od gniazd wtyczkowych, włączone przełączniki oświetleniowe, wymontowane źródła światła
C. Włączone odbiorniki do gniazd wtyczkowych, włączone przełączniki oświetleniowe, wymontowane źródła światła
D. Odłączone odbiorniki od gniazd wtyczkowych, włączone przełączniki oświetleniowe, zamontowane źródła światła
Wybór niepoprawnych warunków do pomiaru rezystancji izolacji często wynika z braku zrozumienia podstawowych zasad bezpieczeństwa i metodologii pomiarowej. W scenarios, gdzie odbiorniki pozostają włączone do gniazd wtyczkowych, istnieje realne ryzyko zwarcia oraz uszkodzenia sprzętu. Takie podejście zaprzecza podstawowym zasadom ochrony przeciwporażeniowej, które mówią o konieczności całkowitego odłączenia zasilania przed przystąpieniem do jakichkolwiek działań pomiarowych. Obecność zamontowanych źródeł światła również stwarza zagrożenie, ponieważ może prowadzić do fałszywych odczytów wyników, które nie odzwierciedlają rzeczywistej sytuacji stanu izolacji instalacji. Ponadto, włączone łączniki oświetleniowe, mimo że mogą wydawać się korzystne, mogą w rzeczywistości wprowadzać dodatkowe obciążenie do obwodu, co prowadzi do nieprecyzyjnych pomiarów. Zgodnie z normami, takimi jak PN-EN 61557, kluczowe jest, aby wszystkie potencjalne obciążenia były usunięte przed przystąpieniem do pomiarów. Tego typu błędne podejścia mogą prowadzić do poważnych konsekwencji, w tym do uszkodzenia instalacji, urządzeń oraz, co najważniejsze, mogą zagrażać zdrowiu i życiu osób pracujących z instalacjami elektrycznymi.
Pytanie 25
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 26
Jakie powinno być napięcie pomiarowe przy ocenie rezystancji izolacji obwodów w instalacjach elektrycznych 230/400 V, w których brak jest ochrony przed przepięciami?
A. 1 000 V
B. 250 V
C. 750 V
D. 500 V
Wybór napięcia 1 000 V, 250 V lub 750 V w badaniach rezystancji izolacji w instalacjach 230/400 V jest nieodpowiedni i niezgodny z branżowymi standardami. Napięcie 1 000 V jest stosowane w niektórych specyficznych przypadkach, jednakże w instalacjach o napięciu nominalnym 230/400 V, użycie tak wysokiego napięcia może prowadzić do uszkodzenia delikatnych komponentów elektronicznych, co może skutkować nieprawidłowymi wynikami pomiarów, a także zagrażać bezpieczeństwu osób przeprowadzających testy. Z kolei napięcia 250 V i 750 V są zbyt niskie, aby skutecznie ocenić właściwości izolacji, co może prowadzić do fałszywie pozytywnych wyników, gdzie uszkodzona izolacja nie zostanie wykryta, a tym samym wprowadzi w błąd użytkowników co do bezpieczeństwa instalacji. Tego typu błędy często wynikają z niedostatecznego zrozumienia zasad działania izolacji oraz niewłaściwego doboru sprzętu pomiarowego. Aby zapewnić, że wyniki są rzetelne, niezbędne jest stosowanie właściwego napięcia, zgodnego z wymaganiami norm, co zwiększa bezpieczeństwo i niezawodność systemów elektrycznych.
Pytanie 27
Na podstawie wyników pomiarów przedstawionych w tabeli określ, który z obwodów nie spełnia warunków ochrony przeciwporażeniowej.
| Obwód | Nazwa urządzenia elektrycznego | Zastosowane zabezpieczenie | Prąd wyłączalny z charakterystyki | Czas wyłączenia | Zmierzona impedancja | Prąd zwarcia obliczeniowy |
|---|---|---|---|---|---|---|
| Ib w A | Iw w A | T≤... w s | Zz w Ω | Izw w A | ||
| A. | gniazdo jednofazowe | B16 | 80 | 0,2 | 2,30 | 100,00 |
| B. | gniazdo jednofazowe | B16 | 80 | 0,2 | 2,53 | 90,09 |
| C. | gniazdo jednofazowe | B16 | 80 | 0,2 | 3,36 | 68,45 |
| D. | gniazdo jednofazowe | B16 | 80 | 0,2 | 1,32 | 174,24 |
A. B.
B. C.
C. D.
D. A.
Obwód C został zidentyfikowany jako ten, który nie spełnia warunków ochrony przeciwporażeniowej ze względu na prąd różnicowy równy 68,45A, który jest niższy niż prąd wyzwalający zabezpieczenia wynoszący 80A. Zgodnie z normą IEC 60364-4-41, prąd różnicowy powinien być wystarczająco duży, aby zapewnić skuteczne zadziałanie zabezpieczenia w przypadku awarii. W praktyce oznacza to, że jeśli wystąpiłby prąd upływowy, zabezpieczenie nie zadziałałoby, co stwarzałoby ryzyko porażenia prądem. Przykładem zastosowania tych norm może być instalacja zabezpieczeń różnicowoprądowych w budynkach mieszkalnych. Wysokiej jakości zabezpieczenia są niezbędne, aby zminimalizować ryzyko porażenia i pożaru, co jest kluczowe dla bezpieczeństwa użytkowników. Ponadto, regularne kontrole i testy tych zabezpieczeń są zalecane w celu upewnienia się, że działają one prawidłowo, co jest zgodne z praktykami utrzymania bezpieczeństwa elektrycznego.
Pytanie 28
Na rysunku przedstawiono schemat układu pracy grupy silników trójfazowych w zakładzie przemysłowym.
Zmiana wartości pojemności baterii kondensatorów C powoduje zmianę
A. częstotliwości napięcia w układzie.
B. prądu rozruchowego silników.
C. mocy biernej pobieranej przez układ.
D. prędkości obrotowej silników.
Zmiana wartości pojemności baterii kondensatorów C w układzie trójfazowym ma istotny wpływ na moc bierną pobieraną przez układ. Kondensatory w tym kontekście są kluczowymi elementami, które służą do kompensacji mocy biernej. W praktyce oznacza to, że ich odpowiednie dobranie pozwala na poprawienie współczynnika mocy, co z kolei przyczynia się do zwiększenia efektywności energetycznej instalacji elektrycznej. Wysoka moc bierna, pobierana przez silniki trójfazowe, może prowadzić do obciążenia transformatorów i linii przesyłowych, a także do zwiększenia kosztów energii elektrycznej. Dobre praktyki inżynieryjne zalecają stosowanie baterii kondensatorów w celu redukcji tej mocy, co przynosi korzyści zarówno ekonomiczne, jak i operacyjne. Na przykład w zakładach przemysłowych, w których eksploatowane są duże silniki, zastosowanie kondensatorów pozwala na zmniejszenie strat energii, co jest zgodne z normami IEC dotyczących efektywności energetycznej.
Pytanie 29
Jeżeli silnik prądu stałego z komutatorem po włączeniu zasilania nie zaczyna pracować, to możliwą przyczyną tej sytuacji może być
A. umiejscowienie szczotek poza obszarem neutralnym
B. brak kontaktu szczotek z komutatorem
C. zbyt mocny nacisk szczotek na komutator
D. zaśmiecenie komutatora pyłem węglowym
Zbyt silny docisk szczotek do komutatora może prowadzić do nadmiernego zużycia zarówno szczotek, jak i samego komutatora. Chociaż teoretycznie można by sądzić, że mocniejszy docisk poprawi przewodnictwo, w praktyce może prowadzić do powstania większych oporów oraz przegrzewania się silnika. Ustawienie szczotek poza strefą neutralną również jest problematyczne, ponieważ strefa ta jest obszarem, w którym nie ma indukcji elektromotorycznej, co skutkuje zmniejszoną efektywnością. Nieprawidłowe ustawienie prowadzi do drgań i nierównomiernego działania silnika. Zabrudzenie komutatora pyłem węglowym stanowi kolejny problem, ponieważ zanieczyszczenia mogą zakłócać przewodzenie prądu. Użytkownicy powinni być świadomi, że wszelkie te problemy są wynikiem niewłaściwej konserwacji lub użytkowania silnika. Typowe błędy myślowe to nadmierne uproszczenie problemu do jednego czynnika, bez uwzględnienia kompleksowości działania silnika. Dbanie o silnik wymaga holistycznego podejścia, które obejmuje regularne przeglądy, czyszczenie oraz wymianę zużytych elementów.")
Pytanie 30
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 31
Jakiego rodzaju pracy powinien być przystosowany silnik elektryczny, który ma napędzać wentylator wyciągowy w procesie obróbki drewna?
A. S3 - praca okresowa przerywana
B. S9 - praca z nieokresowymi zmianami obciążenia i prędkości obrotowej
C. S1 - praca ciągła
D. S7 - praca okresowa długotrwała z hamowaniem elektrycznym
Silnik elektryczny do wentylatora wyciągowego w obróbce drewna powinien być przystosowany do pracy ciągłej. To znaczy, że powinien działać bez przerwy, co jest bardzo ważne w kontekście wentylacji. Wentylatory wyciągowe często są używane tam, gdzie potrzebne jest ciągłe usuwanie powietrza z miejsca pracy. Przykładem mogą być hale produkcyjne, gdzie trzeba na bieżąco pozbywać się pyłów i szkodliwych oparów. Z mojego doświadczenia wynika, że takie warunki są kluczowe, by zapewnić zdrowie pracowników. Silniki do pracy ciągłej są też tak projektowane, żeby uniknąć przegrzewania. To z kolei przekłada się na ich wydajność i niezawodność. W branży są normy, jak IEC 60034, które określają, jak powinny działać silniki w różnych sytuacjach, co zapewnia bezpieczeństwo i efektywność.
Pytanie 32
Zamiana przewodu OWY 2,5 mm2 na YKY 2,5 mm2 w odbiorniku ruchomym doprowadzi do
A. wzrostu wytrzymałości mechanicznej przewodu
B. podniesienia obciążalności prądowej
C. zmiany wytrzymałości mechanicznej przewodu
D. obniżenia obciążalności prądowej
Wybór odpowiedzi dotyczącej zmniejszenia obciążalności prądowej przewodu jest błędny, gdyż obciążalność prądowa nie jest bezpośrednio związana z typem przewodu, ale raczej z jego konstrukcją oraz materiałem, z którego został wykonany. W przypadku przewodów YKY, ze względu na zastosowane materiały i budowę, mają one często wyższą obciążalność prądową w porównaniu do OWY, co może prowadzić do fałszywych wniosków o ich wydajności. Ponadto, stwierdzenie, że zmiana przewodu powoduje zmniejszenie mechanicznej wytrzymałości, ignoruje kluczowe różnice w projektowaniu tych przewodów. Przewody YKY, mimo że są sztywniejsze, są również projektowane z myślą o lepszej ochronie przed działaniem czynników zewnętrznych, takich jak wilgoć czy chemikalia, co może podnieść ich długoterminową niezawodność w trudnych warunkach. Kolejną pomyłką jest twierdzenie o zmniejszeniu wytrzymałości mechanicznej. Przewody YKY, mimo dość sztywnej konstrukcji, często stosuje się w przemyśle, gdzie są narażone na intensywne warunki pracy, co wymaga ich wytrzymałości. Logicznym błędem w myśleniu jest założenie, że sztywność oznacza słabość; w rzeczywistości, odpowiedni dobór przewodów do danego zastosowania jest kluczowy. W praktyce, decyzje dotyczące wyboru przewodów powinny opierać się na szczegółowej analizie ich właściwości, zgodności z normami oraz realnym zastosowaniu w danym środowisku.
Pytanie 33
Dokumentacja użytkowania instalacji elektrycznych chronionych wyłącznikami nadmiarowoprądowymi nie jest zobowiązana do zawierania
A. zasad bezpieczeństwa dotyczących wykonywania prac eksploatacyjnych
B. spisu terminów oraz zakresów testów i pomiarów kontrolnych
C. opisu doboru urządzeń zabezpieczających
D. charakterystyki technicznej instalacji
Twoja odpowiedź jest całkiem trafna. Wiesz, że instrukcje dotyczące eksploatacji instalacji elektrycznych zabezpieczonych wyłącznikami nadmiarowoprądowymi nie muszą zawierać szczegółowych informacji o doborze urządzeń. Z mojego doświadczenia, dobór tych urządzeń najczęściej robi się na etapie projektowania, według norm, jak chociażby PN-IEC 60364-1. W instrukcji powinno być raczej opisane, jak działają już wybrane urządzenia, ich typy i zasady użytkowania. Na przykład, lista terminów i zakresów prób oraz pomiarów kontrolnych jest kluczowa, żeby wszystko działało bezpiecznie i sprawnie. No i oczywiście, zasady bezpieczeństwa przy pracach eksploatacyjnych to podstawa, bo przecież chcemy zminimalizować ryzyko wypadków. Dobrze, żeby dokumentacja była jasna i zgodna z aktualnymi przepisami – to przecież wpływa na bezpieczeństwo i efektywność pracy. Instrukcja to powinna być pomoc, która zapewnia, że instalacja będzie działać prawidłowo, a nie miejsce na podstawowe zasady doboru zabezpieczeń.
Pytanie 34
Jakie skutki przyniesie zmiana przewodów ADG 1,5 mm2 na przewody DY 1,5 mm2 w instalacji elektrycznej podtynkowej w budynku mieszkalnym?
A. Wzrost obciążalności prądowej instalacji
B. Wzrost rezystancji pętli zwarcia
C. Obniżenie wytrzymałości mechanicznej przewodów
D. Obniżenie napięcia roboczego
Wybór odpowiedzi dotyczącej zwiększenia rezystancji pętli zwarcia jest błędny, ponieważ nie uwzględnia podstawowych zasad dotyczących przewodnictwa elektrycznego. Przewody DY, w przeciwieństwie do ADG, mają lepsze parametry przewodzenia prądu, co automatycznie wiąże się z obniżeniem rezystancji. Wykorzystanie przewodów o niższej rezystancji jest kluczowe dla bezpieczeństwa instalacji, ponieważ zmniejsza ryzyko przegrzania oraz skutków zwarcia. Zwiększenie rezystancji pętli zwarcia mogłoby prowadzić do niepożądanych skutków, takich jak zbyt wysokie napięcia podczas zwarcia, co zagraża bezpieczeństwu użytkowników. Kolejnym błędnym rozumowaniem jest przekonanie, że zmiana na przewody DY zmniejsza wytrzymałość mechaniczną przewodów. W rzeczywistości przewody DY mają lepsze właściwości mechaniczne, co czyni je bardziej odpornymi na uszkodzenia, a tym samym zwiększa ich żywotność. Co więcej, obniżenie napięcia roboczego nie ma związku z rodzajem zastosowanych przewodów, ponieważ napięcie robocze zależy od projektowanych parametrów instalacji oraz używanych urządzeń. Właściwy dobór przewodów nie tylko poprawia parametry techniczne instalacji, ale także zwiększa jej bezpieczeństwo i niezawodność, co jest zgodne z obowiązującymi normami i standardami branżowymi.
Pytanie 35
Które z podanych wskazówek nie odnosi się do projektanta oraz wykonawcy nowej instalacji elektrycznej w lokalu mieszkalnym?
A. Odbiorniki o dużej mocy, które są zainstalowane na stałe, powinny być zasilane z wydzielonych obwodów
B. Gniazda wtykowe w kuchni należy zasilać z oddzielnego obwodu
C. Oddzielić obwody oświetlenia od obwodów z gniazdami wtykowymi
D. Gniazda wtykowe w każdym pomieszczeniu zasilane powinny być z oddzielnego obwodu
Zalecenia dotyczące projektowania instalacji elektrycznych obejmują wiele praktycznych aspektów, które mają na celu zarówno bezpieczeństwo, jak i efektywność energetyczną. Rozdzielanie obwodów oświetleniowych od obwodów gniazd wtykowych jest standardową praktyką, która pomaga w zarządzaniu obciążeniem elektrycznym oraz zapewnia łatwiejszą diagnostykę w razie awarii. Takie rozdzielenie pozwala na niezależne wyłączanie oświetlenia, co jest szczególnie istotne w przypadku awarii obwodów gniazd. Z kolei zasilać gniazda wtykowe w kuchni z osobnego obwodu to również właściwe zalecenie, z uwagi na większe obciążenie związane z urządzeniami AGD. Zasilanie urządzeń o dużej mocy z wydzielonych obwodów jest praktyką, która chroni inne obwody przed przeciążeniem oraz zabezpiecza przed ryzykiem uszkodzenia urządzeń oraz pożaru."
Pytanie 36
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 37
Przygotowując miejsce do przeprowadzania badań odbiorczych trójfazowego silnika indukcyjnego o parametrach: UN = 230/400 V, PN = 4 kW, należy, oprócz wizualnej inspekcji i analizy stanu izolacji uzwojeń, uwzględnić między innymi realizację pomiarów
A. drgań
B. charakterystyki stanu jałowego
C. rezystancji uzwojeń
D. izolacji łożysk
Pomiar rezystancji uzwojeń silnika indukcyjnego jest kluczowym etapem w diagnostyce stanu technicznego tego urządzenia. Wartość rezystancji uzwojeń pozwala ocenić ich stan, a także zidentyfikować ewentualne uszkodzenia. W praktyce, pomiar ten powinien być przeprowadzany zgodnie z normami, takimi jak PN-EN 60034-1, które określają metody badania właściwości elektrycznych maszyn elektrycznych. Rezystancja uzwojeń wpływa na straty mocy, a ich zbyt wysoka wartość może wskazywać na problemy z przewodami lub złączeniami. Regularne monitorowanie rezystancji uzwojeń umożliwia wczesne wykrywanie problemów, co jest kluczowe dla utrzymania efektywności energetycznej i niezawodności pracy maszyny. W praktyce, wartości rezystancji uzwojeń porównuje się z danymi producenta oraz z wynikami pomiarów z przeszłości, co pozwala na identyfikację trendów i potencjalnych zagrożeń dla pracy silnika.
Pytanie 38
Jakie jest prawidłowe postępowanie w przypadku podejrzenia obecności napięcia na obudowie urządzenia elektrycznego?
A. Zmiana przewodów, chociaż to nie rozwiązuje problemu napięcia na obudowie
B. Natychmiastowe wyłączenie zasilania
C. Podłączenie dodatkowego obciążenia, co może pogorszyć sytuację
D. Odłączenie uziemienia, co jest niebezpieczne i niewłaściwe
W przypadku podejrzenia obecności napięcia na obudowie urządzenia elektrycznego, najlepszym i najbezpieczniejszym działaniem jest natychmiastowe odłączenie zasilania. Jest to zgodne z podstawowymi zasadami bezpieczeństwa elektrycznego i normami BHP. Gdy urządzenie elektryczne ma napięcie na obudowie, może to oznaczać uszkodzenie izolacji lub inny problem techniczny, który stwarza ryzyko porażenia prądem. Szybkie odłączenie zasilania eliminuje to ryzyko i pozwala na dalsze, bezpieczne działania. Po odłączeniu zasilania należy również upewnić się, że urządzenie jest odpowiednio uziemione, aby uniknąć podobnych problemów w przyszłości. Następnie można przystąpić do diagnostyki i naprawy urządzenia przez wykwalifikowanego specjalistę, co jest zgodne z dobrą praktyką w branży elektrycznej. Ważne jest również, by regularnie sprawdzać stan techniczny urządzeń elektrycznych i ich uziemienia, aby uniknąć takich sytuacji w przyszłości. Moim zdaniem, wiedza o bezpiecznym postępowaniu w takich sytuacjach powinna być podstawą w każdej edukacji technicznej.
Pytanie 39

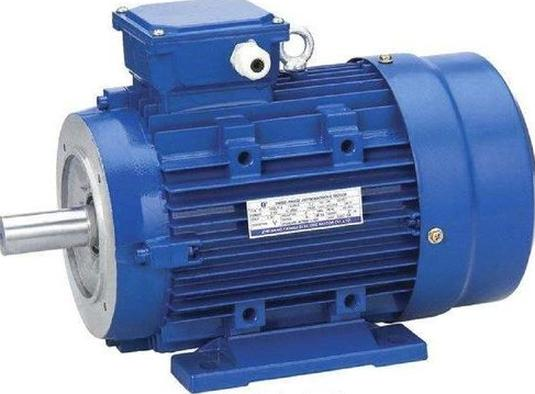

Który z wymienionych zestawów narzędzi jest niezbędny do wymiany łożysk silnika przedstawionego na rysunku?
A. Klucz francuski nastawny, komplet wkrętaków, młotek gumowy, nóż monterski.
B. Komplet wkrętaków, młotek, przecinak, tuleja do łożysk.
C. Komplet kluczy, komplet wkrętaków płaskich, szczypce boczne, ściągacz łożysk, młotek.
D. Komplet kluczy, komplet wkrętaków, ściągacz łożysk, tuleja do łożysk, młotek.
Analizując inne zestawy narzędzi, można zauważyć, że niektóre z nich nie zawierają kluczowych elementów potrzebnych do wymiany łożysk. Przykładowo, zestaw z wkrętakami, młotkiem, przecinakiem i tuleją do łożysk jest niewystarczający, ponieważ brakuje w nim ściegacza łożysk. Przecinak nie jest narzędziem odpowiednim do demontażu łożysk, a jego użycie może prowadzić do uszkodzenia silnika. Inny zestaw, zawierający klucz francuski, młotek gumowy i nóż monterski, również nie spełnia wymogów. Klucz francuski jest zbyt ogólnym narzędziem, które nie jest zawsze odpowiedni do pracy w ciasnych przestrzeniach silnika. Młotek gumowy może być użyty do montażu, ale nie jest kluczowy w procesie wymiany łożysk, a nóż monterski nie ma zastosowania w tym kontekście. Kluczowe jest, aby w procesie wymiany łożysk korzystać z narzędzi, które są dostosowane do specyfiki zadania, co zapewnia nie tylko bezpieczeństwo, ale także efektywność pracy. Pominięcie istotnych narzędzi, takich jak ściągacz łożysk, może prowadzić do problemów z montażem nowych łożysk oraz potencjalnych uszkodzeń silnika podczas prac serwisowych. Zawsze należy kierować się zasadami dobrych praktyk oraz standardami branżowymi, aby uniknąć błędów, które mogą wpływać na późniejszą eksploatację urządzenia.
Pytanie 40
Który przekrój kabla najczęściej używa się do tworzenia obwodów gniazdek w instalacjach domowych podtynkowych?
A. 1 mm²
B. 4 mm²
C. 1,5 mm²
D. 2,5 mm²
Przekrój przewodu 2,5 mm² jest najczęściej stosowany do wykonywania obwodów gniazd wtyczkowych w instalacjach mieszkaniowych podtynkowych, ponieważ zapewnia odpowiednią nośność prądową oraz minimalizuje ryzyko przegrzewania się przewodów. Zgodnie z normą PN-IEC 60364, obwody gniazd wtyczkowych powinny być projektowane z uwzględnieniem maksymalnych obciążeń, które mogą wystąpić w gospodarstwie domowym. Obwody z przekrojem 2,5 mm² są w stanie obsłużyć obciążenie do 16A, co jest wystarczające dla większości sprzętu AGD oraz elektroniki. Przykładowo, standardowa pralka, zmywarka czy kuchenka elektryczna wymagają takiego przekroju, aby zapewnić ich prawidłowe działanie. Użycie mniejszych przekrojów, takich jak 1 mm² czy 1,5 mm², może prowadzić do nadmiernego nagrzewania się przewodów, co zwiększa ryzyko pożaru. Dlatego stosowanie przewodów o przekroju 2,5 mm² w gniazdach wtyczkowych jest zgodne z zasadami bezpieczeństwa oraz dobrymi praktykami w zakresie instalacji elektrycznych.
