Informacje o egzaminie:

Zawód: Technik elektronik
Kwalifikacja: ELM.02 - Montaż oraz instalowanie układów i urządzeń elektronicznych
Data rozpoczęcia: 9 maja 2026 11:04
Data zakończenia: 9 maja 2026 11:18

Egzamin niezdany

Wynik: 15/40 punktów (37,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Zmiana parametrów elementów R i C, w przedstawionym na rysunku układzie, wpływa na

A. stopień synchronizacji wejściem B

B. czułość wejścia A2

C. czułość wejścia A1

D. czas trwania impulsu wyjściowego.

No, wybór odpowiedzi odnoszących się do innych aspektów układu RC, jak czułość wejść A1 i A2 czy synchronizacja wejściem B, mógłby wprowadzić trochę zamieszania. Te odpowiedzi sugerują, że zmiany w R i C wpływają na rzeczy, które tak naprawdę nie mają z tym związku. Synchronizacja najczęściej wynika z pracy układów synchronizacyjnych, a nie od charakterystyki obwodów RC. Czułość wejść A1 i A2 zależy bardziej od innych elementów aktywnych w układzie niż tylko od rezystancji czy pojemności. W elektronice często myli się te pojęcia, bo czułość i synchronizacja są bardziej związane z sygnałami wejściowymi i ich obróbką, a nie tyle z czasem ładowania kondensatora. Zrozumienie układów RC wymaga analizowania ich podstawowych właściwości czasowych, co jest kluczowe w kontekście działania wielu elektroniki. Tak więc, ważne jest skupienie się na tym, jak te elementy wpływają na czas trwania impulsu, a nie na mylnych skojarzeniach z czułością czy synchronizacją.

Pytanie 2

Na jaki zakres należy ustawić miernik napięcia, aby poprawnie zmierzyć z największą dokładnością napięcie akumulatora przedstawionego na rysunku?

A. 20 V DC

B. 200 V DC

C. 20 V AC

D. 200 V AC

Wybór za szerokiego zakresu pomiarowego to chyba najczęstsza pułapka, w którą można wpaść, bo może to skutkować nieprecyzyjnymi wynikami i błędnymi wnioskami. Jak ustawisz miernik na 200 V AC, to jest dramat, bo akumulatory działają na napięciu stałym (DC), a nie zmiennym (AC). Użycie AC przy pomiarze napięcia akumulatora to jak strzelanie z armaty do wróbli – nic dobrego z tego nie wyjdzie. A nawet jeśli ustawisz 200 V DC, to nie ma sensu, bo ten zakres jest znacznie wyższy niż to, co masz w akumulatorze, przez co dokładność pomiaru spadnie. Często widzę, że ludzie wybierają zbyt szeroki zakres, co wprowadza zamieszanie w wynikach. Dlatego ważne jest, żeby dobrze dobierać zakres pomiarowy, bo to jest klucz do uzyskania rzetelnych wyników. Znajomość zasad działania mierników i umiejętność ich odpowiedniego użycia to podstawy, które każdy technik powinien znać.

Pytanie 3

Podczas wykonywania prac istnieje ryzyko niedotlenienia organizmu z powodu spadku zawartości tlenu w atmosferze. Jakie środki ochrony dróg oddechowych należy zastosować?

A. maskę pełną

B. filtr krótkoczasowy

C. półmaskę

D. aparat oddechowy zasilany powietrzem

Wybór nieodpowiedniego środka ochrony dróg oddechowych może prowadzić do poważnych konsekwencji zdrowotnych. Maska pełna, mimo że zapewnia osłonę całej twarzy i filtruje powietrze, nie jest wystarczająco skuteczna w przypadku niskiej zawartości tlenu. Działa ona poprzez filtrowanie zanieczyszczeń, co oznacza, że użytkownik nadal będzie oddychał powietrzem, które może być ubogie w tlen, co grozi niedotlenieniem. Półmaski, podobnie jak maski pełne, również nie dostarczają dodatkowego tlenu, a ich użycie w sytuacjach z obniżonym poziomem tego gazu jest szczególnie niebezpieczne. Z kolei filtry krótkoczasowe są przeznaczone do ochrony przed określonymi zanieczyszczeniami powietrza, ale nie są w stanie zapewnić odpowiedniej ilości tlenu. Wybierając niewłaściwe metody ochrony, można łatwo wpaść w pułapkę myślenia, że wystarczy jedynie zablokować toksyczne substancje, co jest błędnym założeniem. Kluczowe jest zrozumienie, że w sytuacjach, gdzie grozi niedotlenienie, należy stosować rozwiązania, które zapewnią dostęp do świeżego powietrza, a nie tylko filtrację. Przykładem takiego rozwiązania są aparaty oddechowe zasilane powietrzem, które są zgodne z normami bezpieczeństwa i pozwalają na skuteczną ochronę zdrowia pracownika.

Pytanie 4

Czym jest watchdog?

A. rodzaj timera kontrolującego działanie mikroprocesora

B. system bezpośredniego dostępu do pamięci mikroprocesora

C. system bezpośredniego dostępu do portów I/O mikroprocesora

D. typ licznika rejestrującego impulsy zewnętrzne

W odpowiedziach, które nie są poprawne, występują różne koncepcje techniczne, które nie są zgodne z definicją i funkcją watchdogów. Na przykład, układ bezpośredniego dostępu do portów I/O mikroprocesora oznacza sprzętowy komponent, który umożliwia komunikację z urządzeniami zewnętrznymi, ale nie ma bezpośredniego związku z monitorowaniem pracy mikroprocesora. Tego rodzaju układy służą do współpracy z otoczeniem, a nie do nadzorowania i kontrolowania stanu mikroprocesora. Podobnie, rodzaj licznika zliczającego impulsy zewnętrzne również nie odnosi się do funkcji watchdogów. Liczniki te mają zastosowanie w pomiarach czasowych i zliczaniu zdarzeń, co nie jest ich funkcją. Również układ bezpośredniego dostępu do pamięci mikroprocesora, który umożliwia szybki transfer danych, nie pełni roli nadzoru nad jego pracą. Te błędne odpowiedzi mogą wynikać z nieporozumienia dotyczącego funkcji i zastosowania różnych komponentów systemu mikroprocesorowego. Kluczowe jest zrozumienie, że watchdog jest specjalizowanym narzędziem, które pełni unikalną rolę w zapewnieniu stabilności i niezawodności systemów, a nie jest jedynie wewnętrznym komponentem, który zajmuje się pamięcią czy portami I/O.

Pytanie 5

Przy R3 = R1 wzmocnienie K_U przedstawionego układu wynosi

A. 2 V/V

B. -1 V/V

C. -2 V/V

D. 1 V/V

W odpowiedzi -1 V/V prawidłowo zidentyfikowano wzmocnienie układu w konfiguracji odwracającej. Wzmacniacz operacyjny w tej konfiguracji ma wzmocnienie określone wzorem K_U = -R2/R1. W sytuacji, gdy R3 = R1, rezystancja R2, która jest równoległa z R3, również równa się R1, co prowadzi do uproszczenia równania. Wobec tego wzmocnienie K_U = -R1/R1 = -1 V/V, co oznacza, że sygnał wyjściowy jest odwrócony i ma taką samą amplitudę jak sygnał wejściowy. Przykładem zastosowania takiego wzmocnienia jest klasyczny układ wzmacniacza odwracającego, który znajduje zastosowanie w różnych dziedzinach elektroniki, w tym w systemach audio oraz przetwarzaniu sygnałów analogowych. W branży elektronicznej ważne jest, aby zrozumieć zasady działania wzmacniaczy operacyjnych, ponieważ są one szeroko stosowane w projektowaniu układów analogowych i cyfrowych, a ich właściwe dobranie i konfiguracja wpływają znacząco na wydajność całego układu.

Pytanie 6

Jakie urządzenie wchodzące w skład instalacji odbiornika satelitarnego przedstawiono na fotografii?

A. Transponder.

B. Konwerter.

C. Expander.

D. Tuner.

Wybór konwertera, expandera lub transpondera jako odpowiedzi na pytanie prowadzi do kilku nieporozumień dotyczących funkcji poszczególnych elementów instalacji satelitarnej. Konwerter, umieszczony na antenie parabolicznej, ma za zadanie przekształcanie sygnału satelitarnego z wysokiej częstotliwości na sygnał o niższej częstotliwości, który następnie przesyłany jest do tunera. Kluczowe jest zrozumienie, że konwerter nie odbiera samodzielnie sygnału telewizyjnego; jego rola ogranicza się do adaptacji sygnału w celu umożliwienia jego dalszego przetwarzania. Expander, w kontekście instalacji satelitarnych, jest terminem technicznym używanym w zupełnie innych zastosowaniach, na przykład w systemach audio, i nie ma bezpośredniego związku z odbiorem sygnałów telewizyjnych. Transponder, z drugiej strony, jest częścią satelity, która odbiera sygnał, wzmacnia go i retransmituje na Ziemię. Choć transponder jest niezbędnym elementem w systemach satelitarnych, sam w sobie nie jest urządzeniem odbiorczym, które można by znaleźć w domu użytkownika. Dlatego kluczową pomyłką jest mylenie ról i funkcji tych urządzeń, co może prowadzić do błędnych wniosków i niewłaściwego doboru sprzętu. Zrozumienie tych różnic jest kluczowe dla prawidłowego działania całego systemu satelitarnego i zapobiegania potencjalnym problemom z odbiorem sygnału.

Pytanie 7

Na którym zdjęciu pokazane zostały szczypce do cięcia przewodów, drutów i opasek?

A. C.

B. A.

C. D.

D. B.

Odpowiedź D. to strzał w dziesiątkę! Szczypce boczne, które widzisz na obrazku, są naprawdę fajnym narzędziem, zwłaszcza w elektronice. Używa się ich do precyzyjnego cięcia kabli i drutów, a ich krótkie ostrza dają świetną kontrolę nad cięciem. Długie uchwyty pozwalają na użycie większej siły, co jest super ważne, jak masz twardsze materiały do obróbki. W większości sytuacji przy montażu komponentów elektronicznych musimy dobrze przyciąć przewody, żeby wszystko ładnie wyglądało i działało jak należy. Wiadomo, że używanie odpowiednich narzędzi w pracy to nie tylko kwestia efektywności, ale też bezpieczeństwa. Dlatego szczypce boczne są tu idealnym wyborem, bo pozwalają uniknąć uszkodzenia innych elementów.

Pytanie 8

Urządzenie przedstawione na ilustracji służy do wykonywania połączeń

A. nitowanych.

B. klejonych.

C. lutowanych.

D. zgrzewanych.

Urządzenie przedstawione na ilustracji to pistolet na gorący klej, który jest niezbędnym narzędziem w wielu branżach, w tym w modelarstwie, rzemiośle, oraz przy pracach naprawczych. Pistolet ten działa na zasadzie podgrzewania kleju w postaci półstałej, który następnie aplikuje się na łączone powierzchnie. Po nałożeniu, klej szybko zastyga, tworząc mocne i trwałe połączenie. Zastosowanie kleju w procesie łączenia elementów pozwala na uzyskanie połączeń, które są elastyczne, a zarazem mocne, co jest szczególnie istotne w aplikacjach, gdzie niezbędna jest odporność na wibracje czy zmiany temperatury. W kontekście standardów branżowych, klejenie jest uznawane za metodę łączenia o wysokiej jakości, spełniającą wymagania norm EN 1993-1-8 dotyczących połączeń w konstrukcjach stalowych i wielu innych. W praktyce, technika klejenia stanowi efektywną alternatywę dla tradycyjnych metod łączenia, takich jak spawanie czy nitowanie, oferując większą wszechstronność oraz możliwość zastosowania w różnych materiałach, takich jak drewno, metal czy tworzywa sztuczne.

Pytanie 9

Terminologie takie jak Fullband, Twin, Quad, Monoblock odnoszą się do

A. filtrów

B. rozgałęźników antenowych

C. konwerterów satelitarnych

D. multiswitchów

Odpowiedź 'konwerterów satelitarnych' jest prawidłowa, ponieważ nazwy takie jak Fullband, Twin, Quad i Monoblock odnoszą się właśnie do typów konwerterów używanych w systemach satelitarnych. Konwertery satelitarne są kluczowymi komponentami, które przekształcają sygnał satelitarny na sygnał elektryczny, który może być odbierany przez odbiornik telewizyjny. Fullband to konwerter, który jest w stanie odbierać sygnały o szerokim zakresie częstotliwości, co pozwala na lepszą jakość odbioru. Konwertery Twin mają dwa wyjścia, co umożliwia jednoczesne podłączenie dwóch różnych urządzeń, natomiast Quad posiada cztery wyjścia, co pozwala na podłączenie kilku tunerów. Monoblock to specjalny typ konwertera, który łączy w sobie dwa konwertery w jednym urządzeniu, co jest praktyczne w przypadku odbioru sygnałów z dwóch satelitów. Zrozumienie tych typów konwerterów jest niezbędne dla profesjonalistów zajmujących się instalacjami satelitarnymi, aby prawidłowo dobierać sprzęt w zależności od potrzeb klienta oraz warunków lokalnych, co zgodne jest z najlepszymi praktykami w branży.

Pytanie 10

Stabilność systemu automatycznej regulacji to umiejętność systemu do

A. utrzymywania stabilnych parametrów obiektu po ustaniu sygnału zakłócającego

B. działania w skrajnie niskich lub skrajnie wysokich temperaturach

C. działania pod dużymi obciążeniami

D. minimalizowania zakłóceń wpływających na obiekt regulacji

Stabilność w układach automatycznej regulacji to kluczowa sprawa. Chodzi o to, że system musi umieć wrócić do ustawionej wartości, nawet jak coś nieprzewidzianego się wydarzy. Weźmy na przykład systemy HVAC – dzięki stabilności możemy mieć pewność, że temperatura w pomieszczeniu będzie utrzymana, nawet jeśli na zewnątrz nagle zrobi się zimniej. Jak wiadomo, standardy jak ISO 9001 kładą duży nacisk na monitorowanie i kontrolowanie procesów, żeby wszystko działało sprawnie. Dobrze zaprojektowane układy regulacji, na przykład z użyciem regulatorów PID, szybko i precyzyjnie odpowiadają na różne zakłócenia. Moim zdaniem, zrozumienie stabilności układów regulacji jest niezbędne, jeśli chcemy budować systemy, które poradzą sobie z różnymi zmianami w otoczeniu.

Pytanie 11

Jaki układ pracy wzmacniacza przedstawiono na schemacie?

A. Różniczkujący.

B. Całkujący.

C. Nieodwracający.

D. Sumujący.

Wybór odpowiedzi nieprawidłowej dla tego pytania może wynikać z nieporozumienia dotyczącego różnicy między układami sumującymi, różniczkującymi a całkującymi. Układ sumujący, który mógł zostać pomylony z całkującym, ma na celu dodawanie kilku sygnałów wejściowych, co różni się od integracji sygnału. W praktyce, wzmacniacze sumujące są używane w zastosowaniach, gdzie konieczne jest łączenie różnych źródeł sygnału, co nie ma związku z charakterystyką całkowania. Z kolei układ różniczkujący, również nieprawidłowy w tym kontekście, działa na zasadzie obliczania pochodnej sygnału wejściowego, co prowadzi do generowania wyjścia proporcjonalnego do szybkości zmian sygnału. Wzmacniacze różniczkujące są stosowane w systemach, które wymagają pomiaru zmian wartości sygnału, co znów nie jest zgodne z działaniem układu całkującego. Warto również zauważyć, że wybór odpowiedzi 'nieodwracający' jest błędny, ponieważ układ ten nie zmienia charakterystyki czasowej sygnału, a jedynie powiela go w fazie. Kluczowe jest zrozumienie, że różne układy wzmacniaczy operacyjnych mają swoje specyficzne zastosowania i różnice w działaniu. Dlatego tak istotne jest dokładne zapoznanie się z ich właściwościami oraz praktycznymi zastosowaniami.

Pytanie 12

Które urządzenie przedstawiono na rysunku?

A. Zasilacz napięcia.

B. Transformator separujący.

C. Przemiennik częstotliwości.

D. Ogranicznik poboru mocy.

Pomimo, że niektóre z pozostałych odpowiedzi mogą wydawać się logiczne, każda z nich nieprawidłowo interpretuje funkcję urządzenia przedstawionego na rysunku. Przemiennik częstotliwości, na przykład, jest używany do zmiany częstotliwości sygnału elektrycznego, co jest przydatne głównie w aplikacjach silnikowych, natomiast jego zadaniem nie jest konwersja napięcia AC na DC. Transformator separujący, z drugiej strony, służy do izolacji obwodów elektrycznych, ale nie dokonuje konwersji napięcia, co oznacza, że nie może pełnić funkcji zasilacza napięcia. Ogranicznik poboru mocy jest urządzeniem, które kontroluje ilość energii pobieranej z sieci, co jest zupełnie inną funkcją niż ta, którą realizuje zasilacz napięcia. Wynikowe nieporozumienia mogą wynikać z niepełnego zrozumienia specyfikacji technicznych różnych urządzeń elektrycznych i ich zastosowań w praktyce. Aby skutecznie rozwiązywać problemy związane z wyborami sprzętowymi, kluczowe jest dokładne zrozumienie konkretnej roli każdego urządzenia oraz wiedza na temat ich standardów, co pozwala uniknąć powszechnych błędów w ocenie ich funkcji.

Pytanie 13

Który spośród zaznaczonych na fotografii portów komputera jest interfejsem równoległym?

A. LPT

B. RS-232

C. PS/2

D. USB

Wybór odpowiedzi innej niż LPT wskazuje na nieporozumienie dotyczące klasyfikacji interfejsów komunikacyjnych. USB, chociaż bardzo popularny, jest interfejsem szeregowym, który przesyła dane w sposób sekwencyjny, co różni go od interfejsu równoległego. Użytkownicy często mylą USB z portem równoległym ze względu na jego powszechność i wszechstronność, jednak w rzeczywistości USB wykorzystuje architekturę, która umożliwia podłączanie wielu różnych urządzeń, ale działa w trybie szeregowym. PS/2, będący interfejsem przeznaczonym do klawiatur i myszy, również korzysta z przesyłania szeregowego bitów, co sprawia, że nie nadaje się do klasyfikacji jako port równoległy. Dodatkowo, port RS-232, choć wykorzystuje wiele linii do komunikacji, nadal jest klasyfikowany jako port szeregowy, ponieważ dane są przesyłane w formie sekwencyjnej. Te nieścisłości w zrozumieniu różnic między różnymi typami interfejsów mogą prowadzić do błędnych wniosków i trudności w prawidłowym łączeniu urządzeń. Dla efektywnej pracy z elektroniką i technologią informacyjną, istotne jest, aby zrozumieć te różnice, co pozwoli na lepsze dobieranie komponentów i ich prawidłowe wykorzystanie w praktyce.

Pytanie 14

Podczas instalacji kabla krosowego w przyłączach gniazd nie można pozwolić na rozkręcenie par przewodów na odcinku większym niż 13 mm, ponieważ

A. kabel stanie się źródłem intensywniejszego pola elektromagnetycznego

B. może to prowadzić do obniżenia odporności na zakłócenia

C. nastąpi wzrost jego impedancji

D. zredukowana zostanie jego impedancja

Wybór odpowiedzi, że zmniejszenie impedancji byłoby wynikiem rozkręcenia par przewodów, jest niepoprawny, gdyż pojęcie impedancji odnosi się do oporu, który przewód stawia przepływowi prądu przemiennego. W kontekście kabli krosowych, rozkręcenie przewodów na większym odcinku wpływa na charakterystykę sygnału, ale nie w sposób, który prowadziłby do jednoznacznego zmniejszenia impedancji. Również stwierdzenie, że kabel stanie się źródłem większego pola elektromagnetycznego, jest mylące; owszem, większe pole elektromagnetyczne może wystąpić, lecz niekoniecznie w wyniku samego rozkręcenia. Całkowita emisja pola elektromagnetycznego zależy od wielu czynników, w tym od konstrukcji kabla, jego ekranowania oraz otaczających go elementów. Warto zauważyć, że zwiększone pole elektromagnetyczne nie jest bezpośrednio związane z zakłóceniami, które mogą wpływać na sygnał. Ostatecznie, stwierdzenie, że nastąpi zwiększenie impedancji, jest również nieprawdziwe, ponieważ impedancja zależy od długości kabla i jego właściwości, a nie od długości rozkręcenia pary. Dlatego tak ważne jest zwracanie uwagi na parametry techniczne instalacji i przestrzeganie standardów, aby zminimalizować ryzyko zakłóceń w systemach komunikacyjnych.

Pytanie 15

Jaką funkcję pełni układ przedstawiony na poniższym schemacie, składający się z elementów T3, R31, R32, R33?

A. Wtórnika emiterowego.

B. Układu Darlingtona.

C. Äąąródła stałoprądowego.

D. Układu zapewniającego stałą temperaturę pracy tranzystorów T1 i T2.

Wybór odpowiedzi związanych z układami Darlingtona, zapewnianiem stałej temperatury pracy tranzystorów oraz wtórnikami emiterowymi wskazuje na szereg nieporozumień dotyczących podstaw działania układów elektronicznych. Układ Darlingtona jest konstrukcją, w której dwa tranzystory są połączone w taki sposób, aby zyskać wysokie wzmocnienie prądowe. Choć może być użyteczny w niektórych aplikacjach, jego funkcjonalność nie jest tożsama z rolą źródła stałoprądowego, które ma za zadanie dostarczanie stabilnego prądu. Również twierdzenie, że układ zapewnia stałą temperaturę pracy tranzystorów T1 i T2, jest mylne. Stabilizacja temperatury wymaga użycia dodatkowych elementów, takich jak termistory, które nie są uwzględnione w tym schemacie. Ponadto, wtórnik emiterowy, mimo że służy do wzmocnienia prądu i izolacji napięcia, również nie zapewnia funkcji stałego źródła prądu. Podejścia te mogą prowadzić do zamieszania, ponieważ ich zastosowanie w różnych kontekstach jest istotne, ale nie w kontekście pytania o funkcję układu. Kluczowe jest zrozumienie, że źródło stałoprądowe reaguje na zmiany obciążenia i napięcia w sposób, który różni się od zachowania układów Darlingtona oraz innych wspomnianych konstrukcji. Przykłady zastosowania źródeł stałoprądowych w praktyce podkreślają ich znaczenie w precyzyjnym zasilaniu układów elektronicznych.

Pytanie 16

W wyniku pomiarów stanów logicznych stwierdzono, że uszkodzeniu uległa bramka

A. EX-OR

B. NAND

C. EX-NOR

D. AND

Wybór niepoprawnej bramki, takiej jak AND, NAND czy EX-OR, może wynikać z typowych nieporozumień dotyczących ich funkcji i zastosowań w układach cyfrowych. Bramka AND generuje wyjście wysokie (1) tylko wtedy, gdy oba jej wejścia są wysokie. To oznacza, że nie jest w stanie zrealizować funkcji porównania dwóch sygnałów, ponieważ wymaga obu sygnałów jednocześnie w stanie wysokim, co jest nieadekwatne w kontekście uszkodzenia bramki EX-NOR. Z kolei bramka NAND, będąca negacją AND, również nie dostarcza informacji o równoważności stanów logicznych, a jedynie potwierdza, że przynajmniej jedno z jej wejść jest w stanie niskim. Ponadto, bramka EX-OR, która generuje stan wysoki, gdy jedno wejście jest wysokie, a drugie niskie, nie jest w stanie dostarczyć stanów równoważności, co czyni ją nieodpowiednią w analizowanych warunkach. Zrozumienie różnic pomiędzy tymi bramkami jest kluczowe dla analizy układów logicznych. W kontekście uszkodzenia bramki EX-NOR, nieprawidłowe rozumienie logiki działania tych bramek może prowadzić do błędnych wniosków i ustaleń dotyczących stanu układów. Kluczowym błędem jest mylenie funkcji porównawczych bramki EX-NOR z funkcjami logicznymi niezdolnymi do analizy równoważności, co w konsekwencji prowadzi do niewłaściwej diagnostyki uszkodzeń w obwodach cyfrowych.

Pytanie 17

Na fotografii przedstawiono kompas elektroniczny składający się z dwu geodezyjnych odbiorników GPS umieszczonych na jednej osi oraz oprogramowania służącego do zapisywania danych pomiarowych. Urządzeniem tym nie można zmierzyć

A. azymutu.

B. wysokości.

C. kąta elewacji.

D. prędkości wiatru.

Wybór odpowiedzi dotyczącej pomiaru wysokości, prędkości wiatru czy kąta elewacji może sugerować błędne zrozumienie funkcji i ograniczeń kompasu elektronicznego. Warto zauważyć, że kompas ze względu na swoją konstrukcję oraz zastosowane technologie, w tym geodezyjne odbiorniki GPS, może rzeczywiście mierzyć wysokość, co jest kluczowym parametrem w geodezji i inżynierii lądowej. Wysokość jest obliczana na podstawie współrzędnych GPS, co sprawia, że urządzenie to ma zastosowanie zarówno w geodezji, jak i w architekturze. Kąt elewacji również jest mierzony przez takie urządzenia, co pozwala na dokładne określenie nachylenia terenu oraz przydatne w nawigacji. Natomiast prędkość wiatru wymaga innych systemów pomiarowych. Zrozumienie różnic w tych pomiarach jest kluczowe, aby nie wprowadzać się w błąd przy interpretacji danych. W praktyce, pomiar prędkości wiatru jest realizowany przy użyciu anemometrów, które różnią się zasadą działania i przeznaczeniem. Błędem jest zakładać, że urządzenie geodezyjne, mimo zaawansowanej technologii, może zastąpić dedykowane urządzenia meteorologiczne. Dlatego ważne jest, aby znać zakres funkcji używanego sprzętu i jego ograniczenia, co jest istotną częścią wiedzy w dziedzinach związanych z pomiarami i analizą danych.

Pytanie 18

Multiswitch zainstalowany w systemie antenowym, mający 5 wejść, w tym jedno dla telewizji naziemnej, umożliwia odbiór wszystkich kanałów u każdego abonenta?

A. z 4 satelitów

B. z 5 satelitów

C. z 2 satelitów

D. z 1 satelity

Odpowiedzi wskazujące na możliwość odbioru sygnału z dwóch, czterech czy pięciu satelitów są nieprawidłowe i opierają się na błędnych założeniach dotyczących działania multiswitcha. Multiswitch, w zależności od swojego typu i ilości wejść, umożliwia podział sygnału pochodzącego z jednego źródła satelitarnego, a nie z wielu jednocześnie. Istnieje technologia, która pozwala na odbiór sygnału z kilku satelitów, jednak wymaga to zastosowania specjalnych konwerterów typu quad lub octo oraz dodatkowego sprzętu, co nie jest zgodne z założeniami tego pytania. Typowym błędem w myśleniu jest założenie, że multiswitch automatycznie może obsługiwać więcej niż jeden sygnał satelitarny, co jest nieprawda. W rzeczywistości, każdy multiswitch ma określoną liczbę wejść, które są przystosowane do jednego konkretnego sygnału, a ich ilość nie oznacza liczby satelitów, z których można odbierać sygnał. Przykładowo, maksymalna liczba sygnałów, które można obsługiwać, jest ograniczona przez konwertery oraz ich konfigurację, a nie przez multiswitch. Dlatego odpowiedzi sugerujące możliwość odbioru z dwóch, czterech czy pięciu satelitów są wynikiem nieporozumienia dotyczącego architektury systemów antenowych oraz funkcji, jakie pełni multiswitch w takim systemie.

Pytanie 19

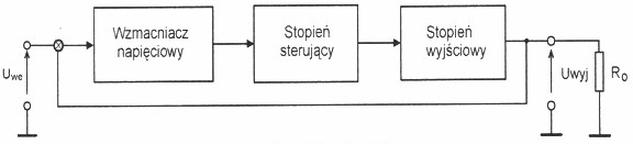

Rysunek przedstawia schemat blokowy

A. wzmacniacza mocy.

B. wzmacniacza selektywnego.

C. generatora Hartleya.

D. generatora Meissnera.

Wybór wzmacniacza selektywnego, generatora Meissnera lub generatora Hartleya wskazuje na nieporozumienie dotyczące podstawowych zasad działania wzmacniaczy i układów elektronicznych. Wzmacniacz selektywny jest używany głównie w aplikacjach radiowych do wzmacniania sygnałów o określonych częstotliwościach, co czyni go niewłaściwym w kontekście ogólnego wzmacniania mocy dla sygnałów audio. Generatory Meissnera i Hartleya, z kolei, służą do generowania sygnałów o określonych częstotliwościach, przy czym różnią się one konfiguracją obwodów i zastosowaniami. Oba te typy generatorów nie mają zastosowania w kontekście wzmacniania sygnału do poziomu, który byłby odpowiedni do napędzania głośników. Typowym błędem jest mylenie funkcji wzmacniacza z funkcjami generatora, co może prowadzić do nieprawidłowego zrozumienia ich zastosowań. Zrozumienie tych różnic jest kluczowe dla projektowania układów elektronicznych i implementacji skutecznych rozwiązań audio, gdzie każda z tych jednostek ma swoje specyficzne funkcje i zastosowania w zależności od wymagań projektu.

Pytanie 20

Oszacuj wartość potencjału bazy przy pracy aktywnej tranzystora, którego schemat przedstawiono poniżej.

A. - 7,3 V

B. -10,0 V

C. - 8,0 V

D. - 8,7 V

Odpowiedzi -10,0 V, -8,7 V oraz -8,0 V nie są prawidłowe, ponieważ bazują na błędnym zrozumieniu zasady działania tranzystora w układzie. W przypadku pracy aktywnej tranzystora, spadek napięcia na złączu baza-emiter wynosi około 0,7 V, a nie 1,0 V czy wartości ujemne znacznie przekraczające ten standard. Użytkownicy, wybierając te opcje, mogą mylić pojęcie napięcia na bazie z typowym potencjałem emiterowym, co prowadzi do nieprzemyślanych obliczeń. Napięcie na bazie powinno być zawsze wyższe niż napięcie na emiterze w kontekście warunków pracy aktywnej. Wartości -10,0 V i -8,7 V sugerują, że użytkownik nie uwzględnił właściwego spadku napięcia na złączu, co jest kluczowe dla zrozumienia działania tranzystora. Ponadto, wybór -8,0 V może wskazywać na pomyłkę przy dodawaniu wartości napięcia bazy i napięcia emiterowego. W takich sytuacjach ważne jest, aby zrozumieć, jak napięcia wpływają na pracę tranzystora oraz jakie są standardowe wartości dla typowych złączy w tranzystorach krzemowych. Niewłaściwe podejście do analizy może prowadzić do niepoprawnych projektów układów elektronicznych, co w praktyce skutkuje awariami lub niewłaściwym działaniem całego układu. Aby uniknąć takich błędów, warto zapoznać się z podstawami teorii tranzystorów oraz przeprowadzać dokładne analizy napięć w obwodach przed podjęciem decyzji o doborze komponentów.

Pytanie 21

Podczas konserwacji systemu telewizyjnego, oceniając jakość sygnału w gniazdku abonenckim, co należy zmierzyć?

A. moc

B. prąd

C. napięcie

D. MER i BER

Mierzenie napięcia, prądu lub mocy w kontekście konserwacji instalacji telewizyjnych nie jest wystarczające do oceny jakości sygnału w gniazdku abonenckim. Napięcie i prąd mogą dostarczyć informacji o stanie zasilania urządzeń, ale nie mówią nam nic na temat jakości samego sygnału telewizyjnego. Zmiany w napięciu mogą wpływać na działanie sprzętu, jednak nie są one bezpośrednio powiązane z jakością odbioru sygnału. Podobnie, pomiar mocy sygnału, chociaż może być przydatny w ogólnym kontekście analizy, nie dostarcza pełnego obrazu sytuacji, ponieważ nie uwzględnia jakości sygnału w odniesieniu do błędów, które mogą występować w procesie odbioru. W praktyce, by zrozumieć, dlaczego sygnał może być zakłócony lub niesatysfakcjonujący, nie wystarczy spojrzeć na te jedynie podstawowe parametry. Odpowiednie zrozumienie wskaźników takich jak MER i BER jest kluczowe, by móc skutecznie diagnozować problemy z jakością sygnału. Nieprawidłowe podejście do analizy sygnału może prowadzić do mylnych wniosków, a tym samym do nieefektywnej konserwacji systemu, co z kolei może przekładać się na niezadowolenie użytkowników końcowych.

Pytanie 22

Przedstawiony na rysunku element elektroniczny to

A. komparator napięć.

B. tranzystor bipolarny.

C. stabilizator napięcia.

D. dioda prostownicza.

Wybór odpowiedzi, która wskazuje na komparator napięć, tranzystor bipolarny lub diodę prostowniczą, odzwierciedla nieporozumienie w zakresie funkcji oraz charakterystyki tych elementów elektronicznych. Komparator napięć jest układem, który porównuje dwa napięcia i generuje sygnał wyjściowy w zależności od tego, które napięcie jest wyższe. Jego zastosowanie znajduje się głównie w systemach detekcji, sygnalizacji oraz w różnych układach kontrolnych, co jest zupełnie inną funkcjonalnością niż stabilizator napięcia. Tranzystor bipolarny jest używany jako element przełączający lub wzmacniający sygnał, ale nie reguluje napięcia. Jest on kluczowy w projektach, gdzie niezbędne jest wzmocnienie sygnałów lub sterowanie obciążeniem. Dioda prostownicza natomiast to element, który pozwala na przepływ prądu w jedną stronę, stosowany głównie w układach prostownikowych. Wybór tych odpowiedzi może wynikać z pomyłki w identyfikacji funkcji przedstawionego elementu. Aby uniknąć takich błędów, ważne jest zrozumienie podstawowych funkcji poszczególnych komponentów oraz ich zastosowań. Dobrym podejściem jest zapoznanie się z charakterystyką każdego z tych elementów, co pozwoli na skuteczniejsze rozróżnienie ich zastosowań w praktyce.

Pytanie 23

Fotografia przedstawia panel czołowy bramofonu

A. 2-rzędowego z 14 przyciskami wywołania.

B. 3-rzędowego z 14 przyciskami wywołania.

C. 3-rzędowego z 16 przyciskami wywołania.

D. 2-rzędowego z 16 przyciskami wywołania.

Wybór odpowiedzi dotyczącej układu 2-rzędowego z 16 przyciskami wywołania jest nietrafiony z kilku istotnych powodów. Przede wszystkim, zasada projektowania paneli czołowych bramofonów opiera się na zapewnieniu wygodnego dostępu do przycisków, co w przypadku 2-rzędowego rozwiązania ogranicza możliwości wywołania abonentów. W odpowiedziach, które sugerują 2-rzędowy układ, błędnie zakłada się, że dostępna liczba przycisków jest wystarczająca dla większej liczby użytkowników, co w praktyce prowadziłoby do chaosu i trudności w obsłudze. Ponadto, błędne jest również założenie, że przyciski są w stanie pomieścić większą liczbę abonentów, co jest niezgodne z rzeczywistością. W systemach bramofonowych, zwłaszcza w większych budynkach, kluczowe jest posiadanie większej liczby rzędów, co umożliwia efektywniejsze zarządzanie i szybkie wywoływanie. Odpowiedzi sugerujące obecność 3 rzędów z inną liczbą przycisków również prowadzą do nieporozumień dotyczących projektowania takich systemów. Właściwe zrozumienie liczby rzędów i ich rozmieszczenia w kontekście ilości przycisków jest kluczowe dla zapewnienia funkcjonalności i wygody użytkowników. Dlatego tak ważne jest, aby w analizie tego typu paneli zawsze uwzględniać zarówno normy branżowe, jak i praktyczne aspekty ich użytkowania.

Pytanie 24

Jak silne zachmurzenie wpływa na działanie odbiorników GPS?

A. Poprawia warunki funkcjonowania odbiornika.

B. Modyfikuje zakres częstotliwości filtra w.cz.

C. Pogarsza warunki pracy odbiornika.

D. Aktywuje filtr fal odbitych w odbiorniku.

Duże zachmurzenie ma negatywny wpływ na pracę odbiorników GPS, ponieważ sygnały satelitarne są osłabiane przez warstwy chmur oraz związane z nimi czynniki atmosferyczne. Gdy sygnał GPS przemieszcza się przez atmosferę, odbija się od cząsteczek wody w chmurach, co prowadzi do opóźnień i zniekształceń. Jak pokazują badania, w przypadku intensywnego zachmurzenia, zwłaszcza w chmurach deszczowych, jakość sygnału może ulec znacznemu pogorszeniu. Przykładem zastosowania tej wiedzy jest planowanie misji lotniczych lub morskich, gdzie precyzyjne wskazania GPS są kluczowe. Odbiorniki GPS mogą również korzystać z technik takich jak różnicowanie sygnału (DGPS), aby zwiększyć dokładność położenia pomimo zakłóceń spowodowanych atmosferą. W praktyce operatorzy powinni być świadomi, że w trudnych warunkach pogodowych, jak zachmurzenie, mogą wystąpić większe błędy w pomiarach, co powinno być uwzględnione w analizach ryzyka i podczas podejmowania decyzji operacyjnych. Ponadto, zgodnie z wytycznymi organizacji zajmujących się nawigacją satelitarną, istotne jest monitorowanie warunków atmosferycznych w celu optymalizacji pracy systemów GPS.

Pytanie 25

W urządzeniu elektronicznym narażonym na drgania może dojść do

A. zmniejszenia pojemności kondensatorów

B. uszkodzenia obwodów drukowanych

C. spadku efektywności zasilacza

D. utraty danych w pamięci wewnętrznej

Uszkodzenie obwodów drukowanych w urządzeniach elektronicznych narażonych na wibracje jest rzeczywiście problemem technicznym, który może prowadzić do poważnych awarii sprzętowych. Wibracje mechaniczne mogą wpływać na integralność fizyczną ścieżek prowadzących sygnały w obwodach drukowanych, co w konsekwencji prowadzi do przerwania połączeń lub zwarć. Przykładem mogą być urządzenia stosowane w przemyśle motoryzacyjnym, gdzie komponenty elektroniczne są wystawione na stałe drgania podczas jazdy. Standardy takie jak IPC-A-600 dotyczące akceptacji obwodów drukowanych podkreślają znaczenie projektowania z myślą o takich warunkach, oferując wytyczne dotyczące materiałów i technik montażu, aby zminimalizować ryzyko uszkodzeń. Wysokiej jakości projektowanie obwodów, stosowanie odpowiednich technologii lutowania oraz użycie materiałów odpornych na wibracje są kluczowe w zapewnieniu trwałości urządzeń. Dodatkowo, testy w warunkach ekstremalnych, takie jak testy wibracyjne zgodne z normą MIL-STD-810, mogą pomóc w ocenie odporności urządzeń na drgania, zapewniając ich niezawodność w trudnych warunkach operacyjnych.

Pytanie 26

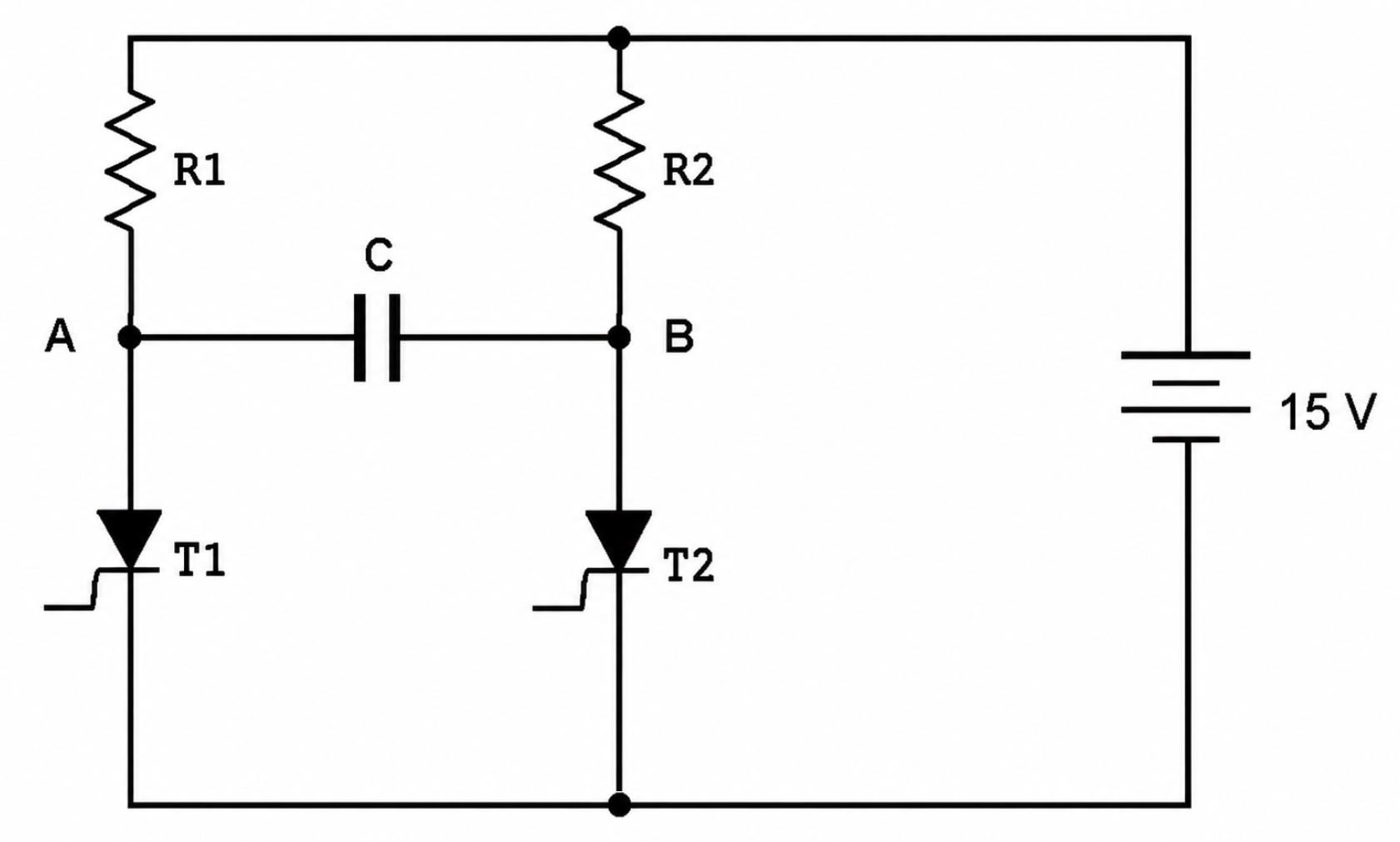

W układzie przedstawionym na rysunku można zastosować kondensator o minimalnym napięciu roboczym

A. 40 V

B. 10 V

C. 30 V

D. 20 V

Minimalne napięcie robocze kondensatora powinno zawsze być wyższe niż maksymalne napięcie, które może pojawić się w układzie, aby zapewnić jego niezawodność i bezpieczeństwo. W analizowanym przypadku napięcie zasilania wynosi 15 V. Wybierając kondensator o napięciu roboczym 20 V, zapewniamy odpowiedni margines bezpieczeństwa, co jest zgodne z najlepszymi praktykami inżynieryjnymi. Zgodnie z normami, zaleca się, aby napięcie robocze kondensatorów było przynajmniej 1,5 do 2 razy wyższe od maksymalnego napięcia w obwodzie. Takie podejście minimalizuje ryzyko uszkodzenia kondensatora, co mogłoby prowadzić do awarii całego systemu. W praktyce, kondensatory o napięciu roboczym 20 V są często stosowane w różnych aplikacjach elektronicznych, takich jak zasilacze, filtry czy układy analogowe, gdzie stabilność i bezpieczeństwo są kluczowe. Dlatego wybór kondensatora o minimalnym napięciu roboczym wynoszącym 20 V w tym przypadku jest jak najbardziej zasadny.

Pytanie 27

Jaką maksymalną liczbę urządzeń sieciowych da się podłączyć do komputerowej sieci, której maska podsieci wynosi 255.255.255.248?

A. 8 urządzeń

B. 6 urządzeń

C. 4 urządzenia

D. 2 urządzenia

Adres maski podsieci 255.255.255.248 oznacza, że mamy do czynienia z maską o długości 29 bitów. W systemie CIDR (Classless Inter-Domain Routing) każda z wartości w masce podsieci 255.255.255.248 odpowiada 8 bitom dla każdego z pierwszych trzech oktetów (255), a ostatni oktet (248) to 11111000 w systemie binarnym. Z tego wynika, że w ostatnim oktetcie mamy 3 bity przeznaczone na adresy hostów. Zasada obliczania liczby dostępnych adresów hostów w danej podsieci jest następująca: 2^n - 2, gdzie n to liczba bitów przeznaczonych na hosty. W naszym przypadku mamy 3 bity, więc obliczamy 2^3 - 2 = 8 - 2 = 6. Odejmujemy dwa adresy, ponieważ jeden adres jest przeznaczony na adres sieci, a drugi na adres rozgłoszeniowy. Taka konfiguracja pozwala na wykorzystanie 6 adresów IP dla urządzeń w tej podsieci, co jest zgodne z praktykami stosowanymi w projektowaniu sieci.

Pytanie 28

Jak nazywa się przedstawiona na rysunku technologia montowania podzespołów elektronicznych na płytce drukowanej?

A. Montaż przewlekany.

B. Montaż powierzchniowy.

C. Klejenie klejem przewodzącym.

D. Nitowanie.

Montaż powierzchniowy, czyli SMT (ang. Surface-Mount Technology), to fajna technologia, bo umożliwia umieszczanie elementów elektronicznych bezpośrednio na płytce drukowanej. Widać to dobrze w przedstawionym na rysunku elemencie SMD, który świetnie pokazuje, jak ta metoda działa i czemu jest tak popularna w nowoczesnej elektronice. Dzięki temu, że montaż powierzchniowy pozwala na większą miniaturyzację urządzeń oraz lepszą gęstość montażu niż montaż przewlekany, mamy mniejsze i lżejsze sprzęty. Z własnego doświadczenia wiem, że automatyzacja tego procesu produkcji oszczędza sporo czasu i pieniędzy. SMT to teraz norma w produkcji różnych urządzeń, jak smartfony czy komputery, a normy branżowe, takie jak IPC-A-610, wskazują, jak powinno to wyglądać jakościowo. Właśnie dlatego, dzięki takim technologiom, elektronika dzisiaj jest produkowana w znacznie bardziej efektywny sposób.

Pytanie 29

Aby połączyć kable współosiowe o impedancji 75 Ω, należy

A. użyć tzw. beczki do zestawienia dwóch wtyków typu F

B. połączyć przewody poprzez ich skręcenie, a następnie zaizolować

C. zlutować przewody główne, zaizolować je, a następnie połączyć ekran

D. połączyć kable stosując kostkę zaciskową

Zastosowanie lutowania żył głównych oraz ekranu w przypadku kabli współosiowych nie jest zalecane ze względu na ryzyko powstania nieodpowiednich połączeń, które mogą prowadzić do strat sygnału. Lutowanie może zmienić charakterystykę impedancyjną kabla, co szczególnie w przypadku kabli o impedancji 75 Ω może powodować odbicia sygnału i zniekształcenia. Współosiowe kable zostały zaprojektowane z myślą o zachowaniu ścisłej tolerancji impedancji, a jakiekolwiek modyfikacje, takie jak lutowanie, mogą naruszyć tę równowagę. Podobnie, połączenie za pomocą kostki zaciskowej nie jest odpowiednie dla kabli współosiowych. Kostki są zazwyczaj stosowane w instalacjach niskonapięciowych, a w przypadku sygnałów wysokiej częstotliwości, jakie są przesyłane przez kable współosiowe, może to prowadzić do dodatkowych strat oraz zakłóceń. Co więcej, skręcanie przewodów ze sobą, pomimo że może wydawać się prostą metodą, również nie zapewnia odpowiedniej jakości sygnału i trwałości połączenia. Takie podejście wprowadza ryzyko luźnych połączeń oraz zmienia długość fal, co negatywnie wpływa na integralność sygnału. W praktyce, aby zapewnić wysoką jakość sygnału i minimalizować straty, należy stosować odpowiednie akcesoria, takie jak beczki, które są zgodne z najlepszymi praktykami i standardami branżowymi.

Pytanie 30

Czego można dokonać za pomocą cęgów bocznych?

A. usuwać izolację z żył przewodów elektrycznych

B. ciąć żyły przewodów elektrycznych

C. skręcać żyły przewodów elektrycznych

D. formować końcówki żył przewodów elektrycznych

Odpowiedzi, które wskazują na formowanie końcówek, skręcanie lub usuwanie izolacji z żył przewodów elektrycznych, na pierwszy rzut oka mogą wydawać się logiczne, jednak w rzeczywistości nie są one właściwym zastosowaniem cęgów bocznych. Formowanie końcówek żył wymaga narzędzi takich jak szczypce do końcówek, które są zaprojektowane do tego celu, wykorzystując inną zasadę działania. Skręcanie żył przewodów elektrycznych to proces, który wymaga zastosowania odpowiednich narzędzi, takich jak szczypce do skręcania, co zapewnia prawidłowe połączenie elektryczne, w przeciwieństwie do cęgów bocznych, które nie są przeznaczone do tego działania. Usuwanie izolacji to także zadanie dla narzędzi takich jak nożyce do izolacji, które precyzyjnie odcinają izolację, nie uszkadzając samej żyły. W kontekście tej analizy, omyłkowe przypisanie funkcji do cęgów bocznych może prowadzić do nieefektywności i potencjalnych uszkodzeń przewodów, co jest sprzeczne z najlepszymi praktykami w zakresie bezpieczeństwa i efektywności pracy w elektrotechnice. Używanie niewłaściwych narzędzi może również stwarzać ryzyko błędów w instalacjach, co może skutkować awarią urządzeń, a nawet zagrożeniem dla zdrowia i życia ludzi. Dlatego ważne jest zrozumienie, jakie narzędzia są przeznaczone do konkretnych zadań w pracy z przewodami elektrycznymi.

Pytanie 31

Którego koloru nie powinien mieć przewód fazowy w kablu zasilającym, który dostarcza napięcie z sieci energetycznej do sprzętu elektronicznego?

A. Szarego

B. Niebieskiego

C. Czarnego

D. Brązowego

Wybór brązowego, czarnego lub szarego przewodu jako odpowiednich kolorów dla przewodu fazowego może prowadzić do nieporozumień i zagrożeń. Chociaż brązowy, czarny i szary są rzeczywiście kolorami stosowanymi dla przewodów fazowych, istotne jest, aby nie mylić ich z kolorem niebieskim, który służy jako przewód neutralny. Myślenie, że przewód fazowy może być niebieski, często wynika z niewłaściwego rozumienia standardów kolorystycznych. Przewody fazowe są przewodnikami, przez które płynie prąd, i ich prawidłowe oznaczenie jest kluczowe dla bezpieczeństwa. Pomyłka może prowadzić do niebezpiecznych sytuacji, takich jak zwarcia czy porażenia prądem. Wiele osób, zwłaszcza laików, może zakładać, że każdy przewód w instalacji elektrycznej może pełnić dowolną funkcję, co jest błędem. Zrozumienie, które kolory przewodów odpowiadają za konkretne funkcje, jest kluczowe dla każdego, kto pracuje z instalacjami elektrycznymi. Dlatego ważne jest, aby zawsze stosować się do standardów i praktyk branżowych, takich jak PN-EN 60446, które jasno określają, jak prawidłowo oznaczać przewody elektryczne, aby zapewnić bezpieczeństwo użytkowników i funkcjonalność instalacji.

Pytanie 32

Jakie urządzenie jest łączone za pomocą interfejsu SATA?

A. napęd dyskietek

B. drukarka

C. karta graficzna

D. dysk twardy

Interfejs SATA (Serial ATA) jest standardem używanym do podłączania urządzeń pamięci masowej, głównie dysków twardych oraz dysków SSD, do płyty głównej komputera. Dzięki swojej architekturze, SATA oferuje znaczące zalety w porównaniu do starszych rozwiązań, takich jak PATA (Parallel ATA). Prędkość transferu danych za pomocą SATA jest znacznie wyższa, co jest kluczowe w przypadku nowoczesnych dysków o dużej pojemności. Na przykład, SATA III, który jest najnowszą wersją tego standardu, pozwala na transfer danych z prędkością do 6 Gb/s. W praktyce oznacza to szybsze ładowanie systemu operacyjnego i aplikacji, a także efektywniejszą pracę z dużymi plikami multimedialnymi. Dobre praktyki branżowe zalecają stosowanie interfejsu SATA w większości nowoczesnych systemów komputerowych, zarówno w komputerach stacjonarnych, jak i laptopach. Warto również zauważyć, że standard SATA jest szeroko stosowany nie tylko w komputerach osobistych, ale także w serwerach i systemach nas, co potwierdza jego uniwersalność i niezawodność.

Pytanie 33

Aby podłączyć dysk twardy do płyty głównej komputera, jaki interfejs należy zastosować?

A. D-SUB 15

B. RS 232

C. SATA

D. LPT

Odpowiedź SATA jest prawidłowa, ponieważ jest to jeden z najpopularniejszych interfejsów stosowanych do podłączania dysków twardych i napędów SSD do płyt głównych komputerów. Standard SATA (Serial ATA) został wprowadzony, aby zastąpić starszy interfejs PATA (Parallel ATA) i oferuje znacznie wyższą prędkość transferu danych, co jest kluczowe w kontekście wydajności nowoczesnych systemów komputerowych. SATA obsługuje prędkości transferu do 6 Gb/s w wersji III, co pozwala na szybki dostęp do danych i efektywne wykonywanie operacji na plikach. Zastosowanie SATA umożliwia również łatwiejsze podłączanie i wymianę dysków, co jest istotne w kontekście modernizacji sprzętu. Warto również zauważyć, że złącza SATA mają charakterystyczny kształt i orientację, co ułatwia ich prawidłowe podłączenie. Przykładowo, podłączając dysk SSD do płyty głównej, użytkownik powinien zwrócić uwagę na odpowiednie złącze SATA, aby uniknąć problemów z wydajnością oraz kompatybilnością.

Pytanie 34

Który element anteny satelitarnej oznaczono na rysunku cyfrą 1?

A. Wspornik.

B. Siłownik.

C. Konwerter.

D. Reflektor.

Element oznaczony na rysunku cyfrą 1 to konwerter, który odgrywa kluczową rolę w funkcjonowaniu anteny satelitarnej. Jego zadaniem jest odbieranie sygnałów satelitarnych, które są na ogół w postaci fal radiowych, oraz ich konwersja na sygnały, które mogą być przetwarzane przez odbiornik telewizyjny. Konwerter działa na zasadzie zmiany częstotliwości sygnału, co umożliwia jego efektywne przesyłanie przez przewód (tzw. kabel koncentryczny) do dekodera lub telewizora. W praktyce, konwertery są dostępne w różnych rodzajach, takich jak konwertery pojedyncze, podwójne czy quad, które różnią się funkcjonalnością i możliwością obsługi wielu odbiorników. Dobrą praktyką jest dobór konwertera odpowiedniego do specyfikacji anteny oraz wymagań systemu, aby zapewnić optymalną jakość odbioru. Wiedza na temat konwerterów oraz ich wpływu na jakość sygnału jest niezbędna, aby skutecznie rozwiązywać ewentualne problemy z odbiorem sygnału satelitarnego.

Pytanie 35

Przedstawiony układ pełni funkcję

A. zabezpieczenia przed przepięciem.

B. wzmacniacza sygnału.

C. separacji galwanicznej.

D. generatora prądu.

No, wybór opcji dotyczącej generatora prądu jest nie na miejscu, bo optoizolator nie wytwarza energii elektrycznej ani nie przekształca jej, jak robią to generatory. Funkcje generatorów polegają na przekształcaniu energii mechanicznej na elektryczną, co w przypadku optoizolatora nie działa. Zresztą, wzmacniacz sygnału działa na zasadzie wzmacniania amplitudy sygnału elektrycznego. To też nie jest to, co robi optoizolator, bo on nie wzmacnia sygnałów, tylko je izoluje. Zabezpieczenie przed przepięciem to coś, co ma chronić obwody przed skokami napięcia, ale to nie do końca odzwierciedla działanie optoizolatora. on nie jest zaprojektowany do tego, żeby bezpośrednio zabezpieczać przed przepięciami, a raczej do separacji galwanicznej, co daje inną formę ochrony. Dlatego takie błędne myślenie, jak mylenie izolacji z wzmacnianiem czy generowaniem energii, prowadzi do złych wniosków. Zrozumienie tych różnic jest naprawdę ważne, jeśli mamy dobrze interpretować schematy elektryczne i ich zastosowania w praktyce.

Pytanie 36

Aby zamontować element na szynie DIN, jakie narzędzie powinno zostać zastosowane?

A. cążków bocznych

B. wkrętaka płaskiego

C. szczypiec płaskich

D. klucza płaskiego

Wkrętak płaski to takie must-have, jeśli chodzi o montowanie elementów na szynie DIN. Dzięki niemu możesz łatwo i dokładnie dokręcać śruby i wkręty, które są naprawdę popularne, gdy mocujemy różne urządzenia elektryczne, jak moduły zabezpieczeń czy przekaźniki. W praktyce, jak już zakładamy te elementy na szynę, ważne jest, żeby śruby były dobrze dokręcone. To daje stabilność całej instalacji i zmniejsza ryzyko luźnych połączeń, które mogą narobić problemów. Z tego, co wiem, każdy element powinien być zamontowany zgodnie z odpowiednim momentem obrotowym, a wkrętak płaski daje możliwość dostosowania siły dokręcania do konkretnego komponentu. No i warto dodać, że wkrętaki płaskie są w różnych rozmiarach, więc można je używać w różnych sytuacjach. Poza tym, korzystanie z wkrętaka płaskiego zamiast innych narzędzi, jak klucz płaski czy cążki, jest lepsze dla ergonomii pracy i bezpieczeństwa, bo daje większą kontrolę podczas montażu.

Pytanie 37

Na rysunku przedstawiono element służący do elektrycznego łączenia przewodów w instalacjach elektronicznych. Jest to złączka instalacyjna

A. śrubowa 5-polowa.

B. bezśrubowa wciskowa 4-polowa.

C. śrubowa 4-polowa.

D. bezśrubowa wciskowa 5-polowa.

Poprawna odpowiedź to złączka bezśrubowa wciskowa 4-polowa. Na przedstawionym rysunku widoczne są cztery miejsca na przewody, co wskazuje na jej 4-polowy charakter. Złączki bezśrubowe są popularne w instalacjach elektronicznych, ponieważ pozwalają na szybkie i łatwe połączenie przewodów bez potrzeby użycia narzędzi, co jest praktyczne w wielu zastosowaniach, takich jak instalacje oświetleniowe czy zasilające. W przypadku złączek bezśrubowych, przewody są po prostu wciskane w odpowiednie otwory, co sprawia, że montaż jest nie tylko szybki, ale także bezpieczny. Standardy branżowe, takie jak IEC 60998, promują stosowanie podobnych rozwiązań w instalacjach, co przyczynia się do zwiększenia efektywności i oszczędności czasu pracy. Złączki te są także dobrze oceniane pod kątem niezawodności i łatwości eksploatacji, dlatego są powszechnie stosowane przez profesjonalnych elektryków oraz w projektach DIY.

Pytanie 38

W układzie pomiarowym wzmacniacza na wyjściu otrzymano przebieg sinusoidalny napięcia, przedstawiony na wykresie. Ile wynosi wartość amplitudy napięcia i jego okresu?

A. U=0,2 V, T=1 s

B. U=0,4 V, T=1 s

C. U=0,4 V, T=2 s

D. U=0,2 V, T=2 s

Wybór odpowiedzi, który nie uwzględnia prawidłowych wartości amplitudy i okresu, może wynikać z zrozumienia dotyczącego odczytu z wykresu oraz błędnej interpretacji jednostek. Użytkownicy często mylą amplitudę z średnią wartością napięcia, co prowadzi do błędnego odczytu wysokości na osi Y. Amplituda sinusoidy jest definiowana jako maksymalne wychylenie od osi zerowej, a nie jako suma wartości. Ponadto, błędne odczytywanie okresu mogą wynikać z niepoprawnego zliczania działek na osi X lub mylenia jednostek czasu. Zrozumienie, że okres to czas potrzebny na pełne powtórzenie cyklu, jest kluczowe; w przypadku sinusoidy liczba działek musi być odpowiednio przeliczona, co w tym przykładzie zostało zrealizowane poprawnie. Kiedy nieprawidłowo odczytujemy okres, często zaniżamy lub zawyżamy wartość, co prowadzi do nieprawidłowych wyników. W kontekście praktycznym, błędna interpretacja tych wartości może skutkować poważnymi problemami w aplikacjach, gdzie precyzyjne pomiary są kluczowe, na przykład w systemach wzmacniaczy audio, które wymagają dokładnych parametrów sygnału do prawidłowego działania. Ważne jest, aby przy analizie przebiegów sinusoidalnych zwracać uwagę na każde szczegółowe oznaczenie na osiach wykresu, aby uzyskać właściwe wartości.

Pytanie 39

Do ilu jednogłowicowych tunerów satelitarnych i z ilu zespołów satelitów jest możliwe przesyłanie sygnału za pośrednictwem konwertera, którego parametry zamieszczono w załączonej dokumentacji technicznej?

Typ konwertera	Monoblock Quad
Liczba wyjść	4
Przełączanie satelitów	DiSEqC
Pasmo dolne	10.7-11.7 GHz
Pasmo górne	11.7-12.75 GHz
Częstotliwość oscylatora	LOW 9.75 GHz HIGH 10.60 GHz
Częstotliwość wyjściowa	Dolne pasmo 950-1950 MHz Górne pasmo 1100-2150 MHz
Sygnał przełączający pasma	22 kHz
Współczynnik szumów	0,1 dB
Separacja pomiędzy sygnałami przełączającymi z tunerów	ok. 28 dB
Średnica mocowania	23 mm

A. Do jednego, z czterech zespołów satelitów.

B. Do czterech, z dwóch zespołów satelitów.

C. Do czterech, z jednego zespołu satelitów.

D. Do dwóch, z dwóch zespołów satelitów.

Wynik, który nie odpowiada rzeczywistości, może wynikać z kilku podstawowych błędów w zrozumieniu działania konwerterów satelitarnych. Na przykład, odpowiedź sugerująca, że możliwe jest podłączenie tylko jednego tunera z czterech zespołów satelitów, jest mylna, ponieważ nie uwzględnia zasady działania konwertera Monoblock Quad, który został zaprojektowany z myślą o obsłudze jednoczesnego dostępu do sygnałów z dwóch zespołów satelitów. Potencjalne mylenie liczby dostępnych tunera z ilością zespołów może prowadzić do niewłaściwych założeń. Istotne jest również zrozumienie, że konwerter ten, działający w standardzie DiSEqC, umożliwia wybór sygnału z dwóch różnych satelitów, co w praktyce oznacza, że korzystanie z jednego zespołu satelitów jest niewystarczające. Ponadto, wybór odpowiedzi zakładający, że liczba tunerów jest ograniczona do dwóch, nie odzwierciedla możliwości technicznych konwertera, ponieważ jego cztery wyjścia są zaprojektowane do zarządzania sygnałem z dwóch zespołów. Warto zwrócić uwagę na to, że praktyczne zastosowania konwerterów często wymagają skomplikowanych rozwiązań, takich jak multiswitche, które umożliwiają dalsze rozgałęzanie sygnału, a zrozumienie ich funkcji jest kluczowe dla właściwego ich wykorzystania.

Pytanie 40

Znak graficzny przedstawiony na rysunku informuje, że podczas prac z urządzeniem należy zastosować środki ochrony indywidualnej zabezpieczające przed

A. substancją żrącą.

B. polem elektromagnetycznym.

C. światłem lasera.

D. mikrofalami.

Wybór odpowiedzi dotyczących mikrofal, substancji żrących czy pól elektromagnetycznych wskazuje na niepełne zrozumienie zagrożeń związanych z różnymi rodzajami promieniowania oraz ich wpływu na zdrowie. Mikrofalowe promieniowanie, choć również może być niebezpieczne, ma zupełnie inne właściwości niż promieniowanie laserowe. W kontekście pracy z urządzeniami emitującymi fale mikrofalowe, ochrona wymaga innych środków, takich jak odpowiednio ekranowane pomieszczenia i stosowanie odpowiednich odzieży ochronnej, co nie jest związane z kontekstem przedstawionym w pytaniu. Substancje żrące, z kolei, wymagają stosowania odzieży ochronnej, rękawic oraz gogli, ale nie dotyczą one promieniowania. Odpowiedzi związane z polem elektromagnetycznym wskazują na mylne przekonanie o tym, że każdy rodzaj promieniowania wymaga tych samych środków ochrony. W rzeczywistości, różne formy promieniowania mają różne mechanizmy działania i wymagają odmiennych środków ochrony. Typowe błędy myślowe, które prowadzą do takich niepoprawnych wniosków, to generalizacja zagrożeń oraz brak zrozumienia specyficznych wymagań ochrony w zależności od używanego sprzętu. W obszarze BHP kluczowe jest dostosowywanie środków ochrony do konkretnych zagrożeń, a nie stosowanie jednego uniwersalnego podejścia do ochrony zdrowia i życia pracowników.
