Stopniowo zmniejszający się zasięg działania bezprzewodowych urządzeń do zdalnego sterowania pracujących w paśmie 433 MHz może świadczyć o
A. usterce w obwodzie anteny nadajników
B. utonie pojemności baterii zasilającej nadajniki
Twoja odpowiedź
C. pogarszających się warunkach atmosferycznych
D. niewystarczającym napięciu zasilającym odbiornik
Poprawna odpowiedź. Utrata pojemności baterii zasilającej nadajniki jest najczęstszym powodem zmniejszenia zasięgu bezprzewodowych urządzeń zdalnego sterowania, szczególnie w przypadku pracy w paśmie 433 MHz. Baterie z czasem tracą swoją wydajność, co prowadzi do obniżenia napięcia zasilającego nadajniki. W rezultacie, moc sygnału emitowanego przez nadajnik maleje, co skutkuje zmniejszeniem zasięgu, a w skrajnych przypadkach, utratą łączności z odbiornikiem. Przykładem zastosowania tej wiedzy może być regularne monitorowanie poziomu naładowania baterii urządzeń zdalnego sterowania, co pozwala na wcześniejsze wykrycie problemów z zasięgiem i wymianę baterii zanim dojdzie do całkowitej utraty funkcjonalności. Zgodnie z dobrymi praktykami branżowymi, zaleca się używanie wysokiej jakości baterii oraz regularne przeprowadzanie przeglądów urządzeń zdalnego sterowania, co może znacznie zwiększyć ich niezawodność oraz wydajność w dłuższej perspektywie.
Pytanie 2

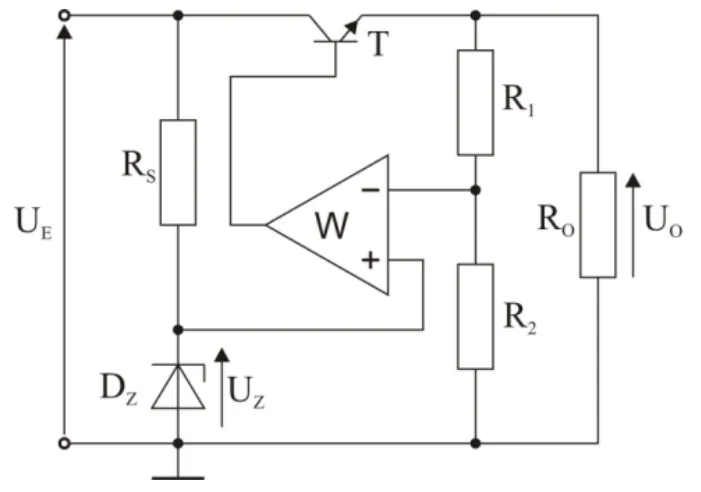

Na rysunku przedstawiono układ ogranicznika napięcia. Który rysunek przedstawia jego charakterystykę?
D.
C.
Twoja odpowiedź
A.
B.
Poprawna odpowiedź. Odpowiedź C jest poprawna, ponieważ dokładnie odzwierciedla charakterystykę pracy układu ogranicznika napięcia z diodą Zenera. W układzie tym, dioda Zenera stabilizuje napięcie na poziomie U2, gdy napięcie wejściowe U1 przekroczy wartość progową. W praktyce oznacza to, że dioda Zenera zaczyna przewodzić prąd w kierunku odwrotnym, co ma na celu zapobieganie zbyt wysokiemu napięciu na wyjściu. Taki mechanizm jest niezwykle istotny w zastosowaniach z zakresu elektroniki, gdzie stabilność napięcia jest kluczowa, na przykład w zasilaczach, gdzie może dochodzić do wahań napięcia. Ograniczniki napięcia są również stosowane w obwodach ochronnych, aby ochronić wrażliwe komponenty przed uszkodzeniem. Warto dodać, że zgodnie z dobrą praktyką inżynieryjną, projektując układy elektroniczne, należy zawsze uwzględniać odpowiednie limity napięcia, aby zapewnić niezawodność i długowieczność urządzeń. Dodatkowo, znajomość charakterystyki diod Zenera jest fundamentalna dla inżynierów i techników, co potwierdzają liczne normy branżowe dotyczące projektowania systemów elektrycznych.
Pytanie 3
Pasywna czujka podczerwieni charakteryzuje się największą czułością, gdy ruch intruza odbywa się
A. równolegle do osi optycznej czujki.
B. pod kątem 60° do osi optycznej czujki.
Twoja odpowiedź
C. pod kątem 30° do osi optycznej czujki.
D. prostopadle do osi optycznej czujki.
Poprawna odpowiedź
Niepoprawna odpowiedź. Wybór odpowiedzi dotyczący ruchu intruza pod kątem 60° lub równolegle do osi optycznej czujki wskazuje na niepełne zrozumienie zasad działania pasywnych czujek podczerwieni. Czujki PIR działają na zasadzie wykrywania zmian w promieniowaniu podczerwonym, co jest efektywne, gdy obiekt przemieszcza się pod kątem prostym, a nie równolegle. Ruch równoległy do osi optycznej czujki nie generuje wystarczających zmian w odczytach promieniowania, co prowadzi do mniejszej czułości urządzenia. Użytkownicy mogą błędnie zakładać, że ruch pod kątem 60° zapewni wystarczającą detekcję, co jest mylnym przekonaniem. Takie podejście wynika często z niewłaściwego zrozumienia sposobu, w jaki czujki PIR interpretują zmiany temperatury otoczenia. Istotne jest, aby pamiętać, że pasywne czujki podczerwieni są projektowane z myślą o detekcji obiektów przechodzących w sposób, który powoduje największe różnice w promieniowaniu, co występuje przy ruchu prostopadłym. Właściwa instalacja oraz kierunek detekcji są kluczowe dla zwiększenia efektywności systemów zabezpieczeń i automatyzacji, dlatego ważne jest, aby dokładnie stosować się do wytycznych producentów i standardów branżowych.
Pytanie z egzaminu CKE, styczeń 2019 (arkusz E.20-X-19.01).
Pytanie 4
Które z poniższych urządzeń elektronicznych wymaga zaprogramowania po jego zainstalowaniu, zanim zacznie działać?
A. Detektor gazu
B. Konwerter satelitarny
C. Domofon cyfrowy
Twoja odpowiedź
D. Telefon analogowy
Poprawna odpowiedź. Domofon cyfrowy to urządzenie, które po zainstalowaniu wymaga zaprogramowania, aby móc w pełni wykorzystać jego funkcje. Konfiguracja domofonu obejmuje ustawienie numerów mieszkańców, przypisanie dzwonków do poszczególnych lokali oraz skonfigurowanie opcji komunikacji z mieszkańcami. W zależności od modelu, programowanie może obejmować także dodawanie użytkowników do systemu, definiowanie uprawnień czy integrację z innymi systemami zabezpieczeń w budynku. Przykłatami zastosowania są nowoczesne budynki mieszkalne, gdzie domofon cyfrowy współpracuje z systemami monitoringu oraz automatyki budynkowej, co podnosi komfort i bezpieczeństwo mieszkańców. Dobry projekt systemu domofonowego uwzględnia standardy branżowe, takie jak systemy interkomowe zgodne z normą IEC 60947-5-1, co zapewnia wysoką jakość i niezawodność działania tego typu urządzeń.
Pytanie 5
Ostatnie dwa stopnie wzmacniacza trójstopniowego mają takie samo wzmocnienie napięciowe wynoszące 20 dB. Jakie powinno być wzmocnienie napięciowe pierwszego stopnia, aby całkowite wzmocnienie napięciowe wynosiło KU = 60 dB?
A. 1 V/V
B. 10 V/V
Twoja odpowiedź
C. 2 V/V
D. 5 V/V
Poprawna odpowiedź. Aby obliczyć wzmocnienie napięciowe stopnia pierwszego w wzmacniaczu trójstopniowym, musimy zrozumieć, jak sumuje się wzmocnienia poszczególnych stopni. Wzmacniacz trójstopniowy ma łącznie trzy stopnie, przy czym dwa ostatnie mają wzmocnienie 20 dB każdy. Wzmocnienie w dB można przeliczyć na współczynnik napięciowy, stosując wzór: KU = 20 * log10(Uout/Uin). W przypadku 20 dB, przeliczając na wartość napięciową, otrzymujemy KU = 10, czyli każde z tych stopni wzmacnia napięcie 10 razy. Łączne wzmocnienie z dwóch ostatnich stopni wynosi więc 20 dB + 20 dB = 40 dB. Aby uzyskać całkowite wzmocnienie 60 dB, pierwszy stopień musi więc dodać brakujące 20 dB. Przeliczając 20 dB na współczynnik napięciowy, dowiadujemy się, że KU = 10, co oznacza, że wzmocnienie pierwszego stopnia powinno wynosić 10 V/V. Przykład zastosowania tej wiedzy znajdziemy w projektowaniu wzmacniaczy audio, gdzie zrozumienie i kontrola wzmocnienia na każdym etapie obiegu sygnału jest kluczowe dla jakości dźwięku.
Pytanie 6
Jakie są komponenty sprzętowe sieci komputerowych?
A. oprogramowanie komunikacyjne
Twoja odpowiedź
B. sterowniki urządzeń
C. protokoły
D. urządzenia dostępu
Poprawna odpowiedź
Niepoprawna odpowiedź. Protokół, oprogramowanie komunikacyjne i sterowniki urządzeń to istotne elementy ekosystemu sieci komputerowych, jednak nie są one klasyfikowane jako sprzętowe elementy sieci. Protokół to zbiór reguł definiujących sposób komunikacji między urządzeniami w sieci; jest to aspekt programowy, nie sprzętowy. Oprogramowanie komunikacyjne, takie jak systemy operacyjne oraz aplikacje, umożliwia wymianę danych, jednak również nie należy do sprzętu. Sterowniki urządzeń to oprogramowanie, które pozwala systemowi operacyjnemu na komunikację z urządzeniami sprzętowymi. Istotne jest, aby zrozumieć, że błędne utożsamienie tych komponentów z elementami sprzętowymi wynika najczęściej z nieprecyzyjnego definiowania terminologii w kontekście technologii. W praktyce, elementy sprzętowe są fizycznymi komponentami sieci, takimi jak kable, przełączniki, routery i inne urządzenia, które mają na celu zapewnienie połączeń i transmisji danych. Biorąc pod uwagę standardy branżowe, jak na przykład ANSI/TIA-568 dotyczące okablowania, dobrze zrozumienie różnicy między sprzętem a oprogramowaniem jest kluczowe dla skutecznego projektowania i zarządzania sieciami komputerowymi.
Pytanie 7
Pokazane na ilustracji wskazanie woltomierza dla zakresu 150 V wynosi
A. 90 V
B. 30 V
C. 75 V
D. 60 V
Twoja odpowiedź
Poprawna odpowiedź. Wskazanie na woltomierzu LM-3 dla zakresu 150 V wynoszące 60 V jest poprawne dzięki zastosowanej analizie skali woltomierza. Skala ta składa się z 75 działek, co oznacza, że każda działka odpowiada wartości 2 V (150 V / 75 działek). Zgodnie z zasadą proporcjonalności, jeśli wskazówka znajduje się na 30 działce, możemy obliczyć wartość napięcia, stosując wzór: x = (30 * 150) / 75, co daje nam 60 V. W praktyce, umiejętność odczytywania wartości z woltomierza jest kluczowa w wielu dziedzinach, takich jak elektronika, automatyka czy instalacje elektryczne. Wiedza na temat sposobu działania woltomierzy oraz interpretacji ich wskazań pozwala na skuteczną diagnostykę oraz monitorowanie systemów elektrycznych. Przy analizie układów elektronicznych zawsze należy uwzględniać margines błędu oraz kalibrację urządzeń, co jest zgodne z najlepszymi praktykami inżynieryjnymi.
Pytanie 8
Wiedząc, że napięcie diody Zenera UZ wynosi 3 V, a rezystancja R2 jest równa 1 kΩ dobierz wartość rezystancji R1 tak, aby napięcie wyjściowe przedstawionego układu UO było równe 6 V.
A. 3 kΩ
B. 9 kΩ
C. 1 kΩ
Twoja odpowiedź
D. 6 kΩ
Poprawna odpowiedź. Poprawna odpowiedź, 1 kΩ, wynika z zastosowania zasady działania wzmacniacza operacyjnego w układzie nieodwracającym. W takim układzie wzmocnienie napięciowe, oznaczane jako K, można obliczyć z wzoru K = 1 + (R1/R2). Mając dane, że napięcie wyjściowe Uo wynosi 6 V, a napięcie Zenera Uz wynosi 3 V, możemy obliczyć wymagane wzmocnienie: K = Uo / Uz = 6 V / 3 V = 2. Podstawiając do wzoru na wzmocnienie, otrzymujemy równanie: 2 = 1 + (R1 / 1 kΩ). Po przekształceniu, uzyskujemy R1 = 1 kΩ. Zastosowanie diod Zenera w takich układach pozwala na stabilizację napięcia, co jest kluczowe w wielu zastosowaniach elektronicznych, takich jak zasilacze stabilizowane czy układy ochrony przed przepięciami. Wartość rezystancji R1 można również dostosować w innych zastosowaniach, gdzie wymagana jest regulacja napięcia wyjściowego, co podkreśla elastyczność tego rozwiązania.
Pytanie z egzaminu CKE, styczeń 2023 (arkusz EE.22-SG-23.01).
Pytanie 9
Jaką kluczową rolę w tunerze satelitarnym pełni moduł CI (Common Interface)?
A. Pozwala na podłączenie pamięci zewnętrznej.
B. Funkcjonuje jako czytnik kart dostępu.
Twoja odpowiedź
C. Daje możliwość aktualizacji oprogramowania tunera.
D. Służy do łączenia urządzeń audio-video.
Poprawna odpowiedź. Moduł CI (Common Interface) w tunerze satelitarnym pełni kluczową rolę jako czytnik kart kodowych, co umożliwia dostęp do zaszyfrowanych kanałów telewizyjnych. System ten pozwala na korzystanie z różnych usług dostarczanych przez operatorów telewizji, którzy wykorzystują karty dostępu, aby chronić swoje treści przed nieautoryzowanym dostępem. W praktyce oznacza to, że użytkownik może włożyć kartę z subskrypcją do modułu CI, co umożliwia dekodowanie sygnału i tym samym oglądanie programów telewizyjnych. Moduł CI jest zgodny z różnymi standardami, takimi jak DVB (Digital Video Broadcasting), co zapewnia jego szeroką kompatybilność z wieloma modelami tunerów i telewizorów. Dzięki temu rozwiązaniu, użytkownicy nie są zmuszeni do korzystania z zewnętrznych dekoderów, co upraszcza instalację i obsługę ich systemów telewizyjnych. Warto również zauważyć, że metoda ta jest stosowana nie tylko w telewizji satelitarnej, ale również w kablowej, co czyni ją uniwersalnym rozwiązaniem w branży telekomunikacyjnej.
Pytanie 10
W jakim urządzeniu wykorzystuje się przetwornik cyfrowo-analogowy?
A. W odtwarzaczu CD
Poprawna odpowiedź
B. W mierniku cyfrowym
C. W magnetowidzie VHS
Twoja odpowiedź
D. W generatorze RC
Niepoprawna odpowiedź. Zarówno magnetowid VHS, generator RC, jak i miernik cyfrowy nie wykorzystują przetworników cyfrowo-analogowych w sposób, w jaki jest to wymagane do konwersji sygnałów cyfrowych na analogowe. Magnetowid VHS jest urządzeniem analogowym, które rejestruje i odtwarza sygnał wideo w formacie analogowym. Jego działanie polega na wykorzystaniu taśmy magnetycznej, a proces zapisu i odczytu odbywa się w technologii, która nie wymaga przetwarzania sygnałów cyfrowych, przez co definicja przetwornika DAC jest w tym kontekście zbędna. Generator RC, z kolei, jest używany do generowania sygnałów analogowych, głównie sinusoidalnych, kwadratowych lub trójkątnych, ale nie przetwarza sygnałów cyfrowych. Jego zastosowanie jest związane z obwodami elektronicznymi, w których kluczowa jest kontrola częstotliwości i amplitudy sygnałów. Miernik cyfrowy, będący urządzeniem pomiarowym, przetwarza sygnały analogowe na cyfrowe, jednak nie wykonuje konwersji w odwrotnym kierunku; jego zadaniem jest pomiar różnych wielkości elektrycznych, takich jak napięcie czy prąd. Oznacza to, że typowe błędy myślowe mogą wynikać z nieodróżniania funkcji pomiędzy przetwarzaniem cyfrowo-analogowym a analogowo-cyfrowym, co prowadzi do mylnego wniosku o zastosowaniu DAC w tych urządzeniach.
Pytanie 11
Schemat którego urządzenia przedstawiono na ilustracji?
A. Multiwibratora bistabilnego.
B. Generatora piłokształtnego.
Twoja odpowiedź
C. Generatora sinusoidalnego.
D. Multiwibratora astabilnego.
Poprawna odpowiedź
Niepoprawna odpowiedź. Niepoprawne odpowiedzi często wynikają z mylnych założeń dotyczących działania i charakterystyki różnych układów elektronicznych. Generator sinusoidalny, będący jednym z proponowanych wyborów, generuje sygnał o charakterystyce sinusoidalnej i jest wykorzystywany w zastosowaniach, gdzie istotna jest czystość sygnału, jak w telekomunikacji czy audio. Z kolei multiwibrator bistabilny to układ, który ma dwa stabilne stany i wymaga sygnału sterującego do przeskoku między nimi, co jest zupełnie innym mechanizmem działania niż układ astabilny. Błędne rozumienie podstawowych różnic między tymi układami prowadzi często do nieporozumień w ich zastosowaniu. Warto również zauważyć, że generator piłokształtny, mimo że jest w stanie generować sygnały o różnych kształtach, również nie spełnia funkcji ciągłej generacji sygnału prostokątnego, co jest kluczowym zadaniem multiwibratora astabilnego. W przypadku tych odpowiedzi, kluczowym błędem myślowym jest nieznajomość podstawowych zasad działania omawianych układów, co może prowadzić do nieprawidłowych wniosków przy projektowaniu układów elektronicznych. Zrozumienie różnic między tymi typami generatorów jest fundamentalne dla elektroniki, co podkreśla znaczenie solidnej wiedzy teoretycznej oraz praktycznych umiejętności w tej dziedzinie.
Pytanie 12

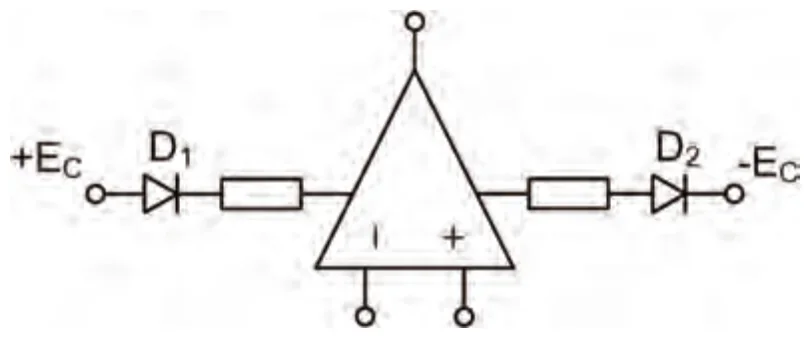

W układzie przedstawionym na rysunku zadaniem diod D1 i D2 jest zabezpieczenie wzmacniacza operacyjnego przed
A. przepięciami pochodzącymi od strony zasilania.
B. przekroczeniem wartości prądu zasilającego wzmacniacz.
C. zwarciem napięcia zasilającego do masy.
D. odwrotnym podłączeniem napięcia zasilania.
Twoja odpowiedź
Poprawna odpowiedź. Odwrotne podłączenie napięcia zasilania to kluczowy problem, z jakim mogą się spotkać inżynierowie projektu elektroniki. Dioda D1 i D2 w przedstawionym układzie działają jako zabezpieczenie, pozwalając na przepływ prądu tylko w jednym kierunku. Gdy napięcie zasilania jest podłączone prawidłowo, diody są w stanie przewodzenia, co umożliwia prawidłowe zasilanie wzmacniacza operacyjnego. W przypadku odwrotnego podłączenia, diody zapobiegną przepływowi prądu do wzmacniacza, chroniąc go przed uszkodzeniem. W praktyce, stosowanie takich diod zabezpieczających jest standardową procedurą w projektowaniu układów elektronicznych, co jest zgodne z zasadami charakterystyki niezawodności systemów elektronicznych. Dobrą praktyką jest także wprowadzenie diod Zenera jako dodatkowego zabezpieczenia przed przepięciami, co zwiększa odporność całego układu na nieprzewidziane warunki. Zrozumienie roli diod w ochronie obwodów jest niezbędne dla każdego inżyniera zajmującego się projektowaniem systemów elektronicznych i może znacznie wpłynąć na trwałość oraz niezawodność urządzeń.
Pytanie z egzaminu CKE, styczeń 2017 (arkusz E.20-X-17.01).
Pytanie 13
Przedstawione na rysunku oprogramowanie stosowane jest do
A. monitorowania aktywności użytkowników w internecie.
B. programowania kanałów cyfrowych w telewizorze.
C. diagnostyki twardych dysków w komputerach PC.
D. monitorowania w systemach telewizji dozorowej.
Twoja odpowiedź
Poprawna odpowiedź. Poprawna odpowiedź odnosi się do oprogramowania zaprezentowanego na zdjęciu, które służy do monitorowania systemów telewizji dozorowej (CCTV). Systemy te są kluczowe w zapewnieniu bezpieczeństwa w obiektach publicznych, takich jak banki, sklepy czy lotniska. Oprogramowanie umożliwia użytkownikom obserwację obrazu z różnych kamer w czasie rzeczywistym, a także przeglądanie archiwalnych nagrań. Interfejs użytkownika, który zawiera opcje takie jak 'Monitoring', 'Dziennik zdarzeń' i 'Ustawienia kamer', jest charakterystyczny dla tego typu aplikacji. Dzięki standardom branżowym, takim jak ONVIF, systemy dozorowe zapewniają interoperacyjność między różnymi urządzeniami, co umożliwia efektywne zarządzanie sieciami kamer. W praktyce, oprogramowanie to wspiera działania prewencyjne, umożliwiając szybką reakcję na incydenty i zwiększając ogólne bezpieczeństwo obiektów. Warto również zaznaczyć, że poprawne zarządzanie danymi z kamer wymaga znajomości przepisów dotyczących ochrony prywatności.
Pytanie 14
Na wejście łańcucha bramek NAND, połączonego w sposób pokazany na rysunku, podano napięcie o przebiegu u1(t). Na wyjściu tego łańcucha zarejestrowano napięcie o przebiegu u2(t). Ile wynosi średni czas propagacji pojedynczej bramki NAND?
A. 15 ns
B. 20 ns
C. 10 ns
D. 5 ns
Twoja odpowiedź
Poprawna odpowiedź. Odpowiedź 5 ns jest poprawna, ponieważ średni czas propagacji bramki NAND można obliczyć poprzez podzielenie całkowitego czasu propagacji sygnału przez liczbę bramek w łańcuchu. W tym przypadku, skoro całkowity czas propagacji wynosi 20 ns, a w łańcuchu znajduje się 4 bramki, to średni czas propagacji pojedynczej bramki wynosi 20 ns / 4 = 5 ns. W praktyce, zrozumienie czasu propagacji jest kluczowe przy projektowaniu układów cyfrowych, zwłaszcza w kontekście synchronizacji sygnałów i zapewnienia prawidłowego działania systemów. Producenci układów cyfrowych często podają wartości czasów propagacji w dokumentacji, co pozwala inżynierom na optymalizację projektów i minimalizację opóźnień sygnałów. Używanie bramek NAND w układach logicznych jest powszechne, a znajomość ich czasów propagacji pozwala na efektywne projektowanie systemów, które muszą spełniać określone parametry czasowe. Dlatego znajomość tego parametru jest tak ważna w praktycznych zastosowaniach inżynieryjnych.
Pytanie 15
Wtyk typu RJ-45 jest przedstawiony na rysunku
C.
D.
Twoja odpowiedź
A.
B.
Poprawna odpowiedź. Wtyk RJ-45 jest kluczowym elementem w budowie sieci komputerowych, wykorzystywanym przede wszystkim w lokalnych sieciach komputerowych (LAN). Jego charakterystyczną cechą jest obecność ośmiu pinów, co pozwala na przesyłanie danych w standardzie Ethernet, w tym 10BASE-T, 100BASE-TX oraz 1000BASE-T. Wtyki RJ-45 są zgodne z normą TIA/EIA-568, która określa standardy dla kabli i złącz w sieciach telekomunikacyjnych. W praktyce wtyki te są powszechnie stosowane do łączenia komputerów z routerami, switchami oraz innymi urządzeniami sieciowymi, co umożliwia efektywną komunikację. Dodatkowo, dzięki zastosowaniu wtyków RJ-45, możliwe jest realizowanie połączeń w różnych topologiach sieciowych, co wpływa na elastyczność i skalowalność sieci. Wiedza na temat wtyków RJ-45 jest niezbędna dla specjalistów IT oraz techników zajmujących się instalacją i konserwacją sieci, ponieważ pozwala na poprawne wykonanie połączeń oraz diagnozowanie ewentualnych problemów z łącznością.
Pytanie 16
Do skonstruowania głośnika dynamicznego należy zastosować magnes wykonany z
A. ferromagnetyka miękkiego
Twoja odpowiedź
B. ferromagnetyka twardego
C. materiału paramagnetycznego
D. materiału diamagnetycznego
Poprawna odpowiedź. Głośniki dynamiczne są jednym z najpowszechniej stosowanych typów głośników w przemyśle audio. W ich budowie wykorzystuje się magnesy z ferromagnetyka miękkiego, co pozwala na uzyskanie wysokiej efektywności przetwarzania sygnału elektrycznego na dźwięk. Ferromagnetyk miękki charakteryzuje się zdolnością do łatwego namagnesowania oraz demagnetyzacji. Dzięki temu, zmiany w kierunku prądu elektrycznego w cewce głośnika powodują, że pole magnetyczne jest dynamicznie modyfikowane, co z kolei wpływa na ruch membrany głośnika i generowanie fal dźwiękowych. W praktyce oznacza to lepsze odwzorowanie dźwięku oraz szybszą reakcję na zmiany sygnału audio. W branży audiofilskiej stosuje się takie rozwiązania w celu maksymalizacji jakości dźwięku, co jest zgodne z wysokimi standardami, jakimi są normy AES i IEC dotyczące sprzętu audio. Przykładem zastosowania ferromagnetyków miękkich mogą być głośniki wysokiej klasy, które muszą odtwarzać dźwięk w szerokim zakresie częstotliwości z zachowaniem wysokiej dynamiki oraz niskich zniekształceń.
Pytanie 17
Szerokość B pasma przenoszenia wzmacniacza wyznacza się, korzystając z zależności
A. \( B = \frac{f_g \cdot f_d}{f_g + f_d} \)
B. \( B = f_g - f_d \)
Twoja odpowiedź
C. \( B = \sqrt{f_g \cdot f_d} \)
D. \( B = f_g + f_d \)
Poprawna odpowiedź. Szerokość pasma przenoszenia wzmacniacza, wyznaczana zgodnie z zależnością B = fg - fd, jest kluczowym parametrem w projektowaniu i analizie systemów elektronicznych. To różnica między częstotliwościami górną (fg) i dolną (fd) definiuje, w jakim zakresie częstotliwości wzmacniacz może skutecznie pracować. W praktyce, jest to niezwykle istotne w kontekście aplikacji audio, telekomunikacyjnych oraz w systemach radarowych, gdzie precyzyjne odwzorowanie sygnałów o różnej częstotliwości jest krytyczne. Na przykład, w systemach audio, szerokość pasma przenoszenia determinuje, jakie częstotliwości dźwięków wzmacniacz jest w stanie przetworzyć, co wpływa na jakość dźwięku. W kontekście standardów branżowych, projektanci wzmacniaczy często kierują się wytycznymi określonymi przez organizacje takie jak IEEE, aby zapewnić optymalne parametry pracy i minimalizować zniekształcenia sygnału. Zrozumienie i umiejętność obliczania szerokości pasma przenoszenia jest zatem fundamentalną umiejętnością w inżynierii elektronicznej.
Pytanie 18
Aktywna bariera podczerwieni może działać, wykorzystując fale elektromagnetyczne o długości wynoszącej
A. 300 nm
B. 900 nm
Twoja odpowiedź
C. 500 nm
D. 600 nm
Poprawna odpowiedź. Aktywna bariera podczerwieni, znana również jako czujnik podczerwieni, wykorzystuje promieniowanie elektromagnetyczne o długości fali około 900 nm do detekcji obiektów. Długość fali 900 nm znajduje się w zakresie bliskiej podczerwieni, co sprawia, że jest idealna do zastosowań związanych z detekcją ruchu i obecności. Czujniki te są powszechnie stosowane w systemach alarmowych, automatycznych drzwiach oraz w systemach inteligentnych budynków. W praktyce, czujniki te działają na zasadzie analizy zmian w promieniowaniu podczerwonym emitowanym przez obiekty w ich zasięgu. Kiedy obiekt, na przykład człowiek, przemieszcza się w polu detekcji, zmienia to ilość promieniowania docierającego do czujnika, co wyzwala sygnał alarmowy. Warto zaznaczyć, że technologie te są zgodne z aktualnymi standardami branżowymi, co zapewnia ich niezawodność oraz efektywność w różnych warunkach zastosowania.
Pytanie 19
Na którym fragmencie układu elektronicznego widoczne są uszkodzone elementy?
A.
Twoja odpowiedź
D.
B.
C.
Poprawna odpowiedź. Odpowiedź A jest prawidłowa, ponieważ na przedstawionym zdjęciu znajdują się kondensatory elektrolityczne, które wykazują wyraźne oznaki uszkodzenia, takie jak wybrzuszone wierzchołki. Uszkodzone kondensatory mogą wpływać na funkcjonowanie całego układu elektronicznego, co czyni je kluczowymi elementami do monitorowania w procesie diagnostyki. Zgodnie z najlepszymi praktykami w elektronice, kondensatory powinny być regularnie sprawdzane, szczególnie w urządzeniach narażonych na wysokie temperatury lub długotrwałe obciążenie. W przypadku wykrycia uszkodzeń należy je niezwłocznie wymienić, aby uniknąć dalszych uszkodzeń w układzie. Praktycznym przykładem mogą być zasilacze komputerowe, gdzie uszkodzone kondensatory mogą prowadzić do niestabilności napięcia, a w konsekwencji do awarii podzespołów. Warto również zaznaczyć, że w przypadku kondensatorów elektrolitycznych, ich wymiana powinna być przeprowadzona z zachowaniem szczególnej ostrożności, aby uniknąć ryzyka porażenia prądem lub uszkodzenia innych komponentów.
Pytanie 20
Temperatura złącza diody osiąga 80 °C przy mocy strat wynoszącej 100 mW, a temperatura otoczenia wynosi 20 °C. Jaką całkowitą rezystancję termiczną ma ta dioda od złącza przez obudowę do otoczenia?
A. 600 K/W
Twoja odpowiedź
B. 200 K/W
C. 1 000 K/W
D. 800 K/W
Poprawna odpowiedź. Poprawna odpowiedź wynika z zastosowania podstawowych zasad obliczania rezystancji termicznej, która jest kluczowym parametrem w kontekście zarządzania ciepłem w komponentach elektronicznych. Aby obliczyć rezystancję termiczną, używamy wzoru: Rth = (Tj - Ta) / P, gdzie Tj to temperatura złącza, Ta to temperatura otoczenia, a P to moc strat. W naszym przypadku mamy Tj = 80 °C, Ta = 20 °C oraz P = 100 mW. Wstawiając te wartości do wzoru, otrzymujemy: Rth = (80 °C - 20 °C) / 0,1 W = 600 K/W. W praktyce, ta wiedza jest niezwykle istotna w projektowaniu układów elektronicznych, gdzie odpowiednie odprowadzanie ciepła wpływa na stabilność i żywotność komponentów. W przypadku diod, zrozumienie rezystancji termicznej pozwala inżynierom na dobór odpowiednich materiałów i metod chłodzenia, co jest zgodne z najlepszymi praktykami w inżynierii elektrycznej.
Pytanie 21
Zawarte w tabeli dane techniczne dotyczą czujki
Typ czujki
NC
Dwa tory detekcji
PIR+MW
Wymiary obudowy
65 x 138 x 58 mm
Zakres temperatur pracy
-40°C...+55°C
Zalecana wysokość montażu
2,4 m
Maksymalny pobór prądu
20 mA
Zasięg działania
15 m
A. akustycznej.
B. czadu.
C. ruchu.
Twoja odpowiedź
D. zalania.
Poprawna odpowiedź. Czujki ruchu są kluczowymi elementami nowoczesnych systemów zabezpieczeń, a ich działanie opiera się na technologii detekcji PIR (pasywnej podczerwieni) oraz MW (mikrofali). W przedstawionej tabeli, informacja o "dwóch torach detekcji PIR+MW" jasno wskazuje, że czujka jest zaprojektowana do wykrywania ruchu. Technologia PIR jest odpowiedzialna za detekcję zmian w promieniowaniu podczerwonym, co jest skuteczne w monitorowaniu obiektów emitujących ciepło, takich jak ludzie. Z kolei technologia mikrofalowa pozwala na wykrywanie ruchu w większym zakresie, co zwiększa niezawodność czujnika. Praktyczne zastosowanie czujek ruchu znajduje się w systemach alarmowych, automatyce budynkowej oraz inteligentnych domach, gdzie mogą służyć do automatycznego włączenia oświetlenia lub alarmu, gdy wykryją obecność. Zastosowanie takich czujników jest zgodne z najlepszymi praktykami w zakresie bezpieczeństwa i komfortu użytkowania, co czyni je niezbędnymi w nowoczesnych instalacjach.
Pytanie 22
Charakterystyka warystora przedstawiona została na rysunku
C.
Twoja odpowiedź
D.
A.
B.
Poprawna odpowiedź. Charakterystyka warystora, jak przedstawia wykres C, jest kluczowym elementem zrozumienia jego funkcji w obwodach elektrycznych. Warystory, jako elementy zabezpieczające, mają nieliniową charakterystykę, co oznacza, że ich opór zmienia się w zależności od przyłożonego napięcia. Przy niskich napięciach opór warystora jest wysoki, co pozwala na ograniczenie przepływu prądu. Gdy napięcie przekracza określony próg, czyli napięcie przebicia, opór gwałtownie spada, co umożliwia przepływ dużych prądów. To zjawisko jest wykorzystywane w obwodach do ochrony przed przepięciami, na przykład w zasilaczach, gdzie warystory pomagają chronić delikatne komponenty przed uszkodzeniem. Dobrze zaprojektowany system zabezpieczeń powinien uwzględniać charakterystykę warystora, aby efektywnie chronić przed szkodliwymi skokami napięcia, zgodnie z normami takimi jak IEC 61000-4-5. Zrozumienie tego działania jest niezbędne dla inżynierów zajmujących się projektowaniem systemów elektronicznych, aby zapewnić ich niezawodność i trwałość.
Pytanie 23
Jeśli skuteczna wartość napięcia przemiennego wynosi 230 V, to jaka jest jego wartość szczytowa?
A. 380 V
B. 245 V
C. 325 V
Twoja odpowiedź
D. 400 V
Poprawna odpowiedź. Wartość szczytowa napięcia przemiennego (czyli Umax) jest powiązana z wartością skuteczną (Urms) za pomocą prostego wzoru: Umax = Urms * √2. Dla napięcia 230 V, obliczamy to tak: Umax = 230 V * √2, co daje nam około 325 V. Dlaczego to jest ważne? Bo przy projektowaniu sprzętu elektrycznego musimy brać pod uwagę te wartości szczytowe, żeby nasze urządzenia działały jak należy w różnych warunkach. Normy IEC 60038 i IEC 61000-3-2 regulują wartości napięć, co zwiększa bezpieczeństwo i niezawodność naszych systemów zasilania. Z mojego doświadczenia, znajomość wartości szczytowych jest super istotna dla inżynierów zajmujących się zasilaniem, żeby unikać sytuacji, gdzie napięcia skaczą i mogą uszkodzić sprzęt.
Pytanie 24
Urządzenie, które automatycznie przerywa zasilanie, gdy prąd elektryczny wypływający z obwodu różni się od prądu wpływającego, to
A. wyłącznik różnicowoprądowy
Poprawna odpowiedź
B. ochronnik przeciwprzepięciowy
Twoja odpowiedź
C. wyłącznik nadmiarowoprądowy
D. bezpiecznik wymienny
Niepoprawna odpowiedź. Ograniczniki przepięć, bezpieczniki topikowe oraz wyłączniki nadmiarowoprądowe pełnią różne funkcje w systemie elektrycznym, ale nie są zaprojektowane do monitorowania różnic w prądach wpływających i wypływających. Ogranicznik przepięć ma na celu ochronę instalacji przed nagłymi wzrostami napięcia, takimi jak te spowodowane wyładowaniami atmosferycznymi. Jego działanie polega na odprowadzaniu nadmiaru energii do ziemi, co nie ma nic wspólnego z różnicą prądów. Bezpiecznik topikowy to urządzenie zabezpieczające, które przerywa obwód w przypadku przekroczenia ustalonego prądu, ale nie zapewnia ochrony przed porażeniem prądem. Z kolei wyłącznik nadmiarowoprądowy reaguje na przeciążenia, czyli sytuacje, w których prąd przekracza normy, nie analizując różnicy między prądem wpływającym a wypływającym. Typowe błędy myślowe prowadzące do błędnych odpowiedzi obejmują mylenie różnych typów zabezpieczeń oraz niedostateczne zrozumienie ich specyfiki. Dlatego kluczowe jest zrozumienie, że odpowiedzialność za bezpieczeństwo elektryczne w instalacjach leży zarówno w odpowiednim doborze urządzeń, jak i ich prawidłowym zastosowaniu zgodnie z normami branżowymi.
Pytanie 25

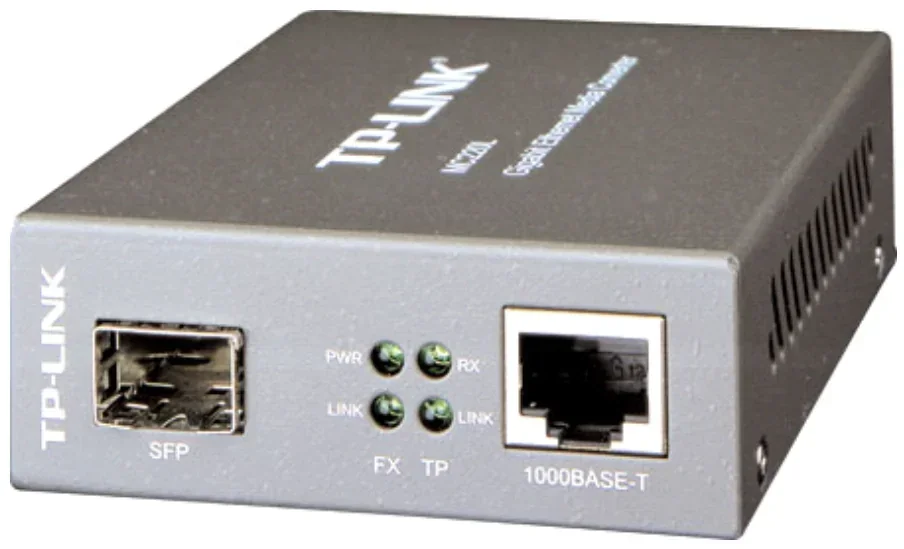

Które urządzenie przedstawia rysunek?
A. Wzmacniak Ethernetowy.
B. Konwerter światłowód – Ethernet.
Twoja odpowiedź
C. Zasilacz PoE.
D. Modem sieciowy.
Poprawna odpowiedź. Poprawnie wskazałeś konwerter światłowód – Ethernet jako urządzenie przedstawione na zdjęciu. To urządzenie jest kluczowe w nowoczesnych sieciach, ponieważ pozwala na efektywne łączenie różnych technologii transmisji danych. Posiada porty SFP, które umożliwiają podłączenie różnych typów modułów światłowodowych, co zapewnia elastyczność w doborze technologii światłowodowej, np. 1G, 10G czy wyższe prędkości. Dodatkowo port RJ-45 umożliwia integrację z urządzeniami Ethernetowymi. W praktyce konwertery te są niezbędne w sytuacjach, gdy istnieje potrzeba połączenia infrastruktury opartych na światłowodach z tradycyjnymi sieciami Ethernet. Używane są w centrach danych, sieciach operatorów telekomunikacyjnych oraz w dużych przedsiębiorstwach, gdzie zarządzanie szerokopasmowym dostępem do internetu wymaga konwersji sygnałów elektrycznych na optyczne i odwrotnie. Zastosowanie konwerterów światłowodowych jest zgodne z najlepszymi praktykami w zakresie projektowania sieci komputerowych, co zwiększa ich wydajność i rozwija możliwości infrastruktury informatycznej.
Pytanie z egzaminu CKE, styczeń 2020 (arkusz E.20-SG-20.01).
Pytanie 26
W celu otrzymania na wyjściu stabilizatora 7805 napięcia o wartości 8 V należy użyć diody Zenera o symbolu
A. BZX85C4V7
B. BZX85C5V6
C. BZX85C2V7
D. BZX85C3V0
Twoja odpowiedź
Poprawna odpowiedź. Dioda Zenera o symbolu BZX85C3V0 jest prawidłowym wyborem do uzyskania napięcia wyjściowego 8 V z stabilizatora 7805, ponieważ jej napięcie Zenera wynosi 3 V. Stabilizator 7805 dostarcza napięcie 5 V, a aby osiągnąć łączną wartość 8 V, konieczne jest dodanie napięcia diody Zenera. Dioda Zenera działa jako element ograniczający napięcie, a jej zastosowanie w tym układzie pozwala na precyzyjne regulowanie wartości napięcia wyjściowego. W praktyce, diody Zenera są szeroko stosowane w zasilaczach, układach stabilizujących napięcie oraz w różnych aplikacjach elektronicznych, gdzie wymagana jest precyzyjna kontrola napięcia. Warto również zwrócić uwagę, że dobór diody Zenera powinien uwzględniać jej moc, aby zapewnić niezawodność działania w określonych warunkach pracy. W branży elektronicznej stosuje się różnorodne diody Zenera, a ich wybór powinien być uzależniony od specyfikacji danego projektu oraz wymagań dotyczących napięć i prądów.
Pytanie 27
W przedstawionym układzie amperomierz wskazuje 7,3 mA. Która dioda Zenera została poddana pomiarom i ile wynosi wskazanie woltomierza?
A. BZX55C7V5, UV=7,5 V
B. BZX55C3V9, UV=3,9 V
C. BZX55C4V7, UV=4,7 V
Twoja odpowiedź
D. BZX55C5V6, UV=5,6 V
Poprawna odpowiedź. Wybór diody Zenera BZX55C4V7 jako poprawnej odpowiedzi jest uzasadniony analizą obliczeń opartych na prawie Ohma. W tym przypadku amperomierz wskazuje prąd 7,3 mA, a rezystor ma wartość 1 kΩ. Zgodnie z prawem Ohma, napięcie na rezystorze obliczamy jako U=I*R, co daje U=7,3 mA * 1 kΩ = 7,3 V. Całkowite napięcie zasilania w układzie wynosi 12 V, więc napięcie na diodzie Zenera wynosi U_zenera = U_zasilania - U_rezystora = 12 V - 7,3 V = 4,7 V. To napięcie odpowiada diodzie Zenera BZX55C4V7. Dioda Zenera jest szeroko stosowana w zastosowaniach stabilizacji napięcia oraz w obwodach ochronnych, gdzie zapewnia stałe napięcie wyjściowe niezależnie od zmian w obciążeniu. W praktyce, diody Zenera są kluczowym elementem w różnych aplikacjach elektronicznych, takich jak regulacja napięcia w zasilaczach czy ochrona przed przepięciami. Zrozumienie właściwych zastosowań oraz sposobu działania diod Zenera jest niezbędne dla każdego inżyniera pracującego w dziedzinie elektroniki.
Pytanie z egzaminu CKE, czerwiec 2022 (arkusz EE.22-SG-22.06).
Pytanie 28
Przedstawione urządzenie to
A. generator funkcyjny.
B. multiswitch.
C. wzmacniacz akustyczny.
Twoja odpowiedź
D. tuner satelitarny.
Poprawna odpowiedź. Wzmacniacz akustyczny to naprawdę ważne urządzenie w systemach audio. Jego głównym zadaniem jest zwiększanie mocy sygnału audio, zanim trafi on do głośników. Na zdjęciu widać typowe złącza, które znajdziesz w wzmacniaczach akustycznych. Co ciekawe, jest też regulacja tonów niskich i wysokich, dzięki czemu możesz dostosować brzmienie do swoich preferencji. Takie wzmacniacze są używane praktycznie wszędzie – od domowych zestawów audio po profesjonalne nagłośnienia na koncertach. Warto pamiętać, że wybór odpowiedniego wzmacniacza do głośników oraz ich impedancja są kluczowe, jeśli chcesz uzyskać dobrą jakość dźwięku. Moim zdaniem, zrozumienie, jak działają wzmacniacze akustyczne, jest niezbędne dla każdego, kto chce stworzyć efektywny system audio z naprawdę dobrym dźwiękiem.
Pytanie 29
Który sygnał należy podać na wejście układu wzmacniacza, aby na wyjściu uzyskać sygnał pokazany na ilustracji?
A. Prostokątny.
Twoja odpowiedź
B. Piłokształtny.
C. Trójkątny.
Poprawna odpowiedź
D. Sinusoidalny.
Niepoprawna odpowiedź. Sygnały sinusoidalny, piłokształtny oraz prostokątny nie są w stanie skutecznie wygenerować przebiegu prostokątnego na wyjściu wzmacniacza operacyjnego, gdyż charakteryzują się innymi właściwościami. Sygnał sinusoidalny, będący naturalnym przebiegiem elektrycznym, ma kształt zaokrąglony, co oznacza, że nie generuje ostrego przełączania pomiędzy stanami wysokim i niskim. W praktyce, gdyby na wejście podano sygnał sinusoidalny, wzmacniacz operacyjny mógłby w ogóle nie osiągnąć poziomu przełączania, co skutkowałoby brakiem wyjścia prostokątnego. Z kolei sygnał piłokształtny, choć posiada wyraźne zmiany napięcia, również nie dostarcza odpowiednich warunków do regularnego przełączania, ponieważ jego zbocza nie są równomiernie ułożone, co może prowadzić do nieprzewidywalnych efektów na wyjściu. Sygnał prostokątny, mimo iż sam w sobie jest kształtem impulsów, nie zadziała w tym kontekście jako sygnał wejściowy, ponieważ wyjście wzmacniacza operacyjnego nie może generować sygnału o stałym poziomie. Kluczowym błędem logicznym jest myślenie, że każdy sygnał o silnym zboczu może automatycznie zadziałać jako sygnał wejściowy dla komparatora. Ważne jest, aby rozumieć, jak różnice w kształcie sygnału wpływają na działanie układu, co jest fundamentem analizy układów elektronicznych i wzmacniaczy operacyjnych.
Pytanie 30
Tuner DVB-T pozwala na odbiór sygnałów
A. telewizji naziemnej cyfrowej
Twoja odpowiedź
B. telewizji satelitarnej cyfrowej
C. telewizji satelitarnej analogowej
D. telewizji naziemnej analogowej
Poprawna odpowiedź. Tuner DVB-T (Digital Video Broadcasting - Terrestrial) jest urządzeniem zaprojektowanym do odbioru sygnałów cyfrowej telewizji naziemnej. W odróżnieniu od analogowej telewizji, która jest stopniowo wycofywana, DVB-T pozwala na odbiór sygnałów w wysokiej jakości, co jest możliwe dzięki kompresji danych oraz cyfrowemu przesyłaniu. W praktyce oznacza to, że użytkownicy mogą korzystać z lepszej jakości obrazu i dźwięku, a także z dodatkowych usług, takich jak napisy czy wiele kanałów w ramach jednego multipleksu. Standard DVB-T jest powszechnie stosowany w wielu krajach, co czyni go rozwiązaniem uniwersalnym. Przykładem zastosowania tunera DVB-T mogą być telewizory i dekodery, które umożliwiają odbiór kanałów telewizyjnych dostępnych w danym regionie bez potrzeby korzystania z kabli czy satelitów. Dodatkowo, tunery te są kompatybilne z różnymi formatami kodowania, co zwiększa ich funkcjonalność i elastyczność w użytkowaniu.
Pytanie 31
Włókno jednomodowe przenosi w swoim rdzeniu osiowo
A. jedną falę świetlną
Twoja odpowiedź
B. trzy fale świetlne
C. dwie fale świetlne
D. cztery fale świetlne
Poprawna odpowiedź. Włókno jednomodowe, ze względu na swoją konstrukcję, przenosi jedną falę świetlną w osiowym rdzeniu. Ta cecha jest kluczowa dla jego zastosowania w telekomunikacji i systemach transmisji danych, gdzie wysoka jakość sygnału i minimalne straty są niezwykle istotne. Włókna jednomodowe mają bardzo małą średnicę rdzenia, zazwyczaj wynoszącą około 8–10 mikrometrów, co umożliwia propagację tylko jednej modełki świetlnej. Dzięki temu, włókna te charakteryzują się niskim współczynnikiem tłumienia, co pozwala na przesyłanie sygnałów na dużych odległościach bez znacznych strat. Przykładem zastosowania włókien jednomodowych są systemy światłowodowe w infrastrukturze telekomunikacyjnej, gdzie stosuje się je do łączenia stacji bazowych z centralami. Właściwe zastosowanie włókien jednomodowych, zgodnie z normami ITU-T G.652, pozwala na efektywne i niezawodne przesyłanie danych.
Pytanie 32
Przestawione na rysunku elementy to
A. potencjometry.
B. fotorezystory.
C. dławiki.
Twoja odpowiedź
D. kondensatory.
Poprawna odpowiedź. Dławiki, które rozpoznajesz na zdjęciu, to pasywne komponenty elektroniczne, których głównym zadaniem jest tłumienie zakłóceń w obwodach elektrycznych oraz stabilizacja prądów. Działają one na zasadzie indukcji elektromagnetycznej, co sprawia, że skutecznie ograniczają zmiany prądu w czasie, co jest niezwykle przydatne w aplikacjach, gdzie stabilność energii jest kluczowa, na przykład w zasilaczach czy filtrach. Dławiki są wykorzystywane w różnych układach elektronicznych, od prostych urządzeń domowych po skomplikowane systemy przemysłowe. Kluczowym elementem dławika jest uzwojenie na rdzeniu, który może być wykonany z różnych materiałów ferromagnetycznych, co wpływa na jego charakterystyki. Dlatego w inżynierii elektrycznej stosuje się standardy dotyczące projektowania dławików, aby zapewnić ich efektywność w redukcji zakłóceń i optymalizacji działania układów elektronicznych.
Pytanie 33
Na rysunku przedstawiony jest manipulator LED centrali alarmowej, na którym zaprogramowana jest pewna wartość szesnastkowa prezentowana przy pomocy czerwonych diod LED. Na podstawie fragmentu Instrukcji programowania centrali alarmowej podaj, jaką liczbę szesnastkową zaprogramowano na tym manipulatorze.
A. 921E
B. E929
Twoja odpowiedź
C. 929E
D. E921
Poprawna odpowiedź. Poprawna odpowiedź to E929, ponieważ wartość ta odzwierciedla stan zapalonych i zgaszonych diod LED na manipulatorze. W systemie szesnastkowym każda czwórka diod odpowiada jednemu znakowi, gdzie zapalona dioda oznacza '1', a zgaszona '0'. Przy odczytywaniu wartości szesnastkowej, ważne jest, aby zrozumieć, jak diody LED reprezentują dane binarne. Na przykład, jeśli grupa diod LED reprezentuje wartość 1110 w postaci binarnej, odpowiada to literze E w systemie szesnastkowym. W tym przypadku, E929 uzyskujemy z kolejnych grup diod, co potwierdza poprawność odpowiedzi. Zrozumienie tego procesu jest kluczowe w programowaniu centrali alarmowej, gdzie takie wartości są krytyczne dla prawidłowego działania systemu. W praktyce, umiejętność szybkiego odczytu i interpretacji wartości szesnastkowych jest niezbędna w diagnostyce i programowaniu systemów zabezpieczeń, a także w sytuacjach wymagających szybkiej reakcji na sygnały alarmowe, co podkreśla znaczenie tej wiedzy w branży.
Pytanie 34
Dołączenie obciążenia R do przedstawionego na rysunku dzielnika napięcia
A. nie zmieni wartości napięcia na R2
B. spowoduje spadek napięcia na rezystorze R2
Twoja odpowiedź
C. spowoduje wzrost napięcia na rezystorze R2
D. spowoduje wzrost lub spadek napięcia na rezystorze R2, zależnie od wartości R
Poprawna odpowiedź. Dołączenie obciążenia R równolegle do rezystora R2 w dzielniku napięcia powoduje spadek napięcia na R2. Wynika to z faktu, że dodanie rezystora obniża całkowitą rezystancję układu, co prowadzi do zwiększenia przepływającego przez obwód prądu. Zgodnie z prawem Ohma, napięcie na rezystorze jest iloczynem prądu i jego rezystancji, stąd większy prąd wywołuje mniejsze napięcie na R2, które jest teraz dzielone z rezystorem R. W praktyce, taki układ jest często wykorzystywany w obwodach pomiarowych, gdzie zmieniające się obciążenie musi być uwzględnione w obliczeniach. Kluczowe jest, aby dobrze rozumieć zasady działania dzielników napięcia, co jest standardową praktyką w projektowaniu układów elektronicznych. Tego rodzaju analizy są niezbędne w kontekście inżynierii elektrycznej i elektroniki, gdzie precyzyjne zarządzanie napięciami i prądami jest kluczowe dla stabilności i wydajności systemu.
Pytanie 35
Na rysunku pokazano zależność tłumienia od częstotliwości A=f(f) pewnego filtru. Jaka jest wartość nachylenia charakterystyki tego filtru?
A. 20 dB/dekadę.
Twoja odpowiedź
B. 10 dB/dekadę.
C. 3 dB/dekadę.
D. 40 dB/dekadę.
Poprawna odpowiedź. Poprawna odpowiedź to 20 dB/dekadę, co wskazuje na typowe podejście do oceny nachylenia charakterystyki filtru. Nachylenie to mierzy zmianę poziomu tłumienia w decybelach w odpowiedzi na jednostkową zmianę częstotliwości, wyrażoną jako dekada. W kontekście filtrów, nachylenie to jest istotne, ponieważ wskazuje na to, jak szybko filtr tłumi sygnał o wyższej częstotliwości. W praktyce, filtry o nachyleniu 20 dB/dekadę często stosowane są w aplikacjach audio i komunikacyjnych, gdzie kontrola pasma przenoszenia i tłumienia sygnałów jest kluczowa. Filtry te mogą być realizowane w różnych technologiach, od cyfrowych po analogowe, i są zgodne z powszechnie przyjętymi standardami, takimi jak ITU-T G.703. Wiedza o nachyleniu filtru jest również istotna przy projektowaniu systemów, aby zapewnić odpowiednie parametry jakości sygnału, co jest niezbędne przy budowie stabilnych i efektywnych systemów komunikacyjnych.
Pytanie 36

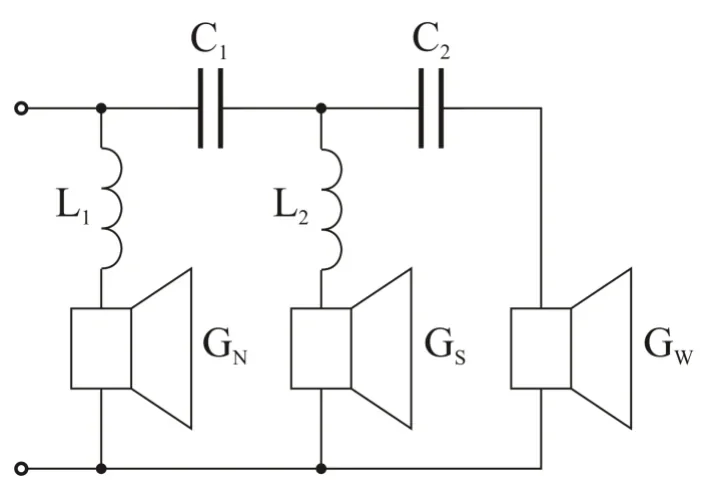

W zwrotnicy głośnikowej trójdrożnej doszło do uszkodzenia (w jednym elemencie nastąpiła przerwa), w wyniku którego przestał odtwarzać dźwięk wyłącznie głośnik średniotonowy GS. Wskaż uszkodzony element.
A. C1
B. C2
C. L2
Twoja odpowiedź
D. L1
Poprawna odpowiedź. Wybór odpowiedzi L2 jest poprawny, ponieważ głośnik średniotonowy w zwrotnicy trójdrożnej jest połączony szeregowo z elementem L2. Uszkodzenie tego elementu skutkuje przerwaniem obwodu, co uniemożliwia odtwarzanie dźwięku przez głośnik średniotonowy. W praktyce, w przypadku zwrotnic głośnikowych, prawidłowe funkcjonowanie głośników jest uzależnione od właściwego działania wszystkich elementów, a szczególnie tych, które są bezpośrednio związane z danym głośnikiem. Warto pamiętać, że zwrotnice głośnikowe są projektowane według określonych standardów, takich jak określenie wartości impedancji i częstotliwości podziału. W przypadku tego uszkodzenia, można zaobserwować, że głośniki wysokotonowe i niskotonowe nadal działają poprawnie, co potwierdza, że problem leży wyłącznie w obwodzie głośnika średniotonowego, a uszkodzenie elementu L2 uniemożliwia przesyłanie sygnałów audio do tego konkretnego głośnika.
Pytanie z egzaminu CKE, styczeń 2019 (arkusz E.20-X-19.01).
Pytanie 37
Aby przeprowadzić ocenę jakości sygnału cyfrowej telewizji satelitarnej, wymagane jest użycie miernika
A. DVB-T
B. DVB-H
C. DVB-S
Twoja odpowiedź
D. DVB-C
Poprawna odpowiedź. Odpowiedź DVB-S jest prawidłowa, ponieważ jest to standard telewizji satelitarnej, który jest wykorzystywany do przesyłania sygnałów cyfrowych przez satelity. Mierniki DVB-S są zaprojektowane specjalnie do analizy sygnałów satelitarnych, co obejmuje pomiar jakości sygnału, siły sygnału oraz innych parametrów, takich jak BER (Bit Error Rate) i MER (Modulation Error Ratio). Zastosowanie takiego miernika jest kluczowe dla instalacji anten satelitarnych i optymalizacji ich ustawienia, co może znacząco wpłynąć na jakość odbioru. Na przykład, w przypadku ustawiania anteny, ważne jest, aby uzyskać jak najwyższą jakość sygnału, aby zminimalizować utratę pakietów danych i zniekształcenia obrazu. Standard DVB-S jest powszechnie stosowany w Europie i wielu innych regionach, co czyni go najlepszym wyborem dla profesjonalistów w dziedzinie telekomunikacji satelitarnej. Warto pamiętać, że podczas pomiarów należy także zwrócić uwagę na warunki atmosferyczne, które mogą wpływać na jakość sygnału.
Pytanie 38

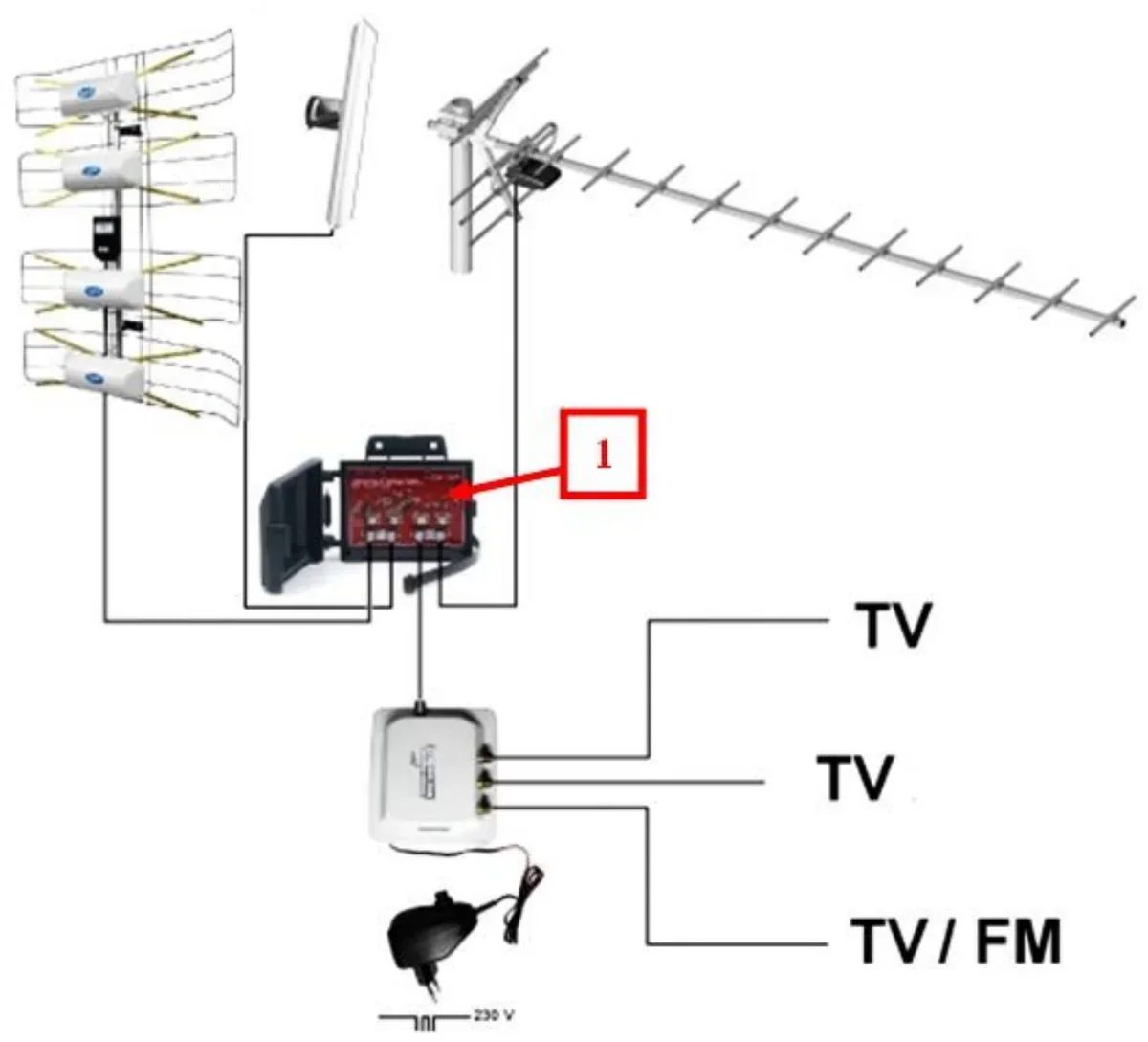

Urządzenie oznaczone na rysunku cyfrą 1 to
A. rozdzielacz sygnału.
B. zwrotnica antenowa.
Twoja odpowiedź
C. zasilacz sieciowy.
D. konwerter satelitarny.
Poprawna odpowiedź. Urządzenie, które widzisz na rysunku z numerem 1, to zwrotnica antenowa. Jest ona naprawdę ważna w systemach telewizyjnych. Dzięki niej można korzystać z różnych typów anten, na przykład UHF i VHF, co poprawia odbiór sygnału telewizyjnego. Zwrotnica łączy sygnały z różnych źródeł, co sprawia, że można je przesłać do kilku telewizorów. W praktyce to coś super przydatnego, zwłaszcza tam, gdzie używasz kilku anten. Lepiej wtedy odbierasz programy. Trzeba też pamiętać, że zwrotnice powinny być używane zgodnie z normami w branży telekomunikacyjnej, żeby wszystko działało jak należy. Dobrze dobrana zwrotnica nie tylko polepsza sygnał, ale także zmniejsza straty, co jest naprawdę ważne dla efektywności instalacji telewizyjnych.
Pytanie z egzaminu CKE, styczeń 2019 (arkusz E.20-X-19.01).
Pytanie 39
Wykonano pomiary rezystancji Rab, czujki ruchu typu NC połączonej w konfiguracji 2EOL/NC z rezystorami R1=R2=1,1 kΩ. Na podstawie zamieszczonych w tabeli wyników pomiarów oraz schematu połączeń można stwierdzić, że
Stan styków
naruszenie
sabotaż
naruszenie oraz sabotaż
brak naruszenia i sabotażu
Rab [kΩ]
2,2
∞
∞
1,1
A. czujka ruchu działa poprawnie.
Twoja odpowiedź
B. uszkodzone są styki NC i TMP.
C. uszkodzony jest styk TMP.
D. uszkodzony jest styk NC.
Poprawna odpowiedź. Czujka ruchu, w której przeprowadzono pomiary rezystancji Rab, wykazuje wartości zgodne z oczekiwanym działaniem urządzenia. Rezystancja wynosząca 1,1 kΩ przy stanie braku naruszenia i sabotażu wskazuje, że zarówno rezystory R₁, jak i R₂ są sprawne i poprawnie połączone w konfiguracji 2EOL/NC. W praktyce, w systemach alarmowych istotne jest, aby czujki ruchu prawidłowo reagowały na zmiany stanu, co zapewnia ich skuteczność w wykrywaniu intruzów. W przypadku, gdyby czujka była uszkodzona, spodziewalibyśmy się znacznych odchyleń od normy w pomiarach rezystancji, co mogłoby prowadzić do fałszywych alarmów lub braku reakcji na rzeczywiste zagrożenia. Stąd, zgodność wyników pomiarów z wartościami standardowymi stanowi solidny dowód na poprawne działanie urządzenia, zgodne z najlepszymi praktykami instalacji i konserwacji systemów zabezpieczeń.
Pytanie 40
Na podstawie charakterystyki napięciowej stabilizatora Uwy=f(Uwe, przy Iwy=const określ wartość współczynnika stabilizacji Su.
A. Su=20%
B. Su=10%
Twoja odpowiedź
C. Su=2%
D. Su=5%
Poprawna odpowiedź. Wybór poprawnej odpowiedzi, czyli współczynnika stabilizacji napięcia Su równym 10%, jest uzasadniony na podstawie analizy charakterystyki napięciowej stabilizatora. Współczynnik stabilizacji Su określa zdolność stabilizatora do utrzymania stałego napięcia wyjściowego w obliczu zmian napięcia wejściowego. Odczytując wartości z wykresu, obliczyliśmy zmiany napięć, co pozwoliło nam użyć wzoru na obliczenie Su. Uzyskany wynik około 7.14% wskazuje, że stabilizator jest w stanie skutecznie stabilizować napięcie, a wartość 10% jest najbliższa uzyskanemu wynikowi, co czyni ją poprawnym wyborem. Taka zdolność stabilizacji jest kluczowa w aplikacjach, gdzie wahania napięcia mogą wpływać na działanie układów elektronicznych. W praktyce, aby zapewnić optymalne działanie obwodów, stabilizatory często projektuje się z wartościami Su w zakresie 5-15%, co umożliwia im efektywne działanie w warunkach zmiennego napięcia sieciowego. W branży elektronicznej takie parametry są standardem, co podkreśla znaczenie tego zagadnienia w projektowaniu i użytkowaniu stabilizatorów.
