Informacje o egzaminie:

Zawód: Technik elektronik
Kwalifikacja: ELM.02 - Montaż oraz instalowanie układów i urządzeń elektronicznych
Data rozpoczęcia: 7 grudnia 2025 12:14
Data zakończenia: 7 grudnia 2025 12:29

Egzamin zdany!

Wynik: 31/40 punktów (77,5%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Czego można dokonać za pomocą cęgów bocznych?

A. skręcać żyły przewodów elektrycznych

B. ciąć żyły przewodów elektrycznych

C. formować końcówki żył przewodów elektrycznych

D. usuwać izolację z żył przewodów elektrycznych

Cęgi boczne to specjalistyczne narzędzia stosowane w elektrotechnice do cięcia przewodów, w tym żył przewodów elektrycznych. Dzięki ich konstrukcji, która posiada ostre krawędzie, umożliwiają one precyzyjne i efektywne cięcie różnych typów materiałów, co jest kluczowe w pracy z instalacjami elektrycznymi. Przykładowo, podczas montażu urządzeń elektrycznych, technicy często muszą dostosować długość przewodów, co wymaga ich cięcia. Ponadto, cęgi boczne są nieocenione w sytuacjach, gdy konieczne jest przycinanie przewodów w ograniczonej przestrzeni, gdzie tradycyjne narzędzia mogą być zbyt duże. W kontekście standardów branżowych, cięcie przewodów powinno być przeprowadzane zgodnie z normami IEC 60204-1, które nakładają obowiązek zapewnienia bezpieczeństwa operacji elektrycznych. Używanie cęgów bocznych zapewnia nie tylko dokładność, ale także minimalizuje ryzyko uszkodzenia izolacji przewodu, co mogłoby prowadzić do awarii instalacji elektrycznej.

Pytanie 2

Instalując czujkę ruchu typu NC w konfiguracji EOL, rezystor parametryczny powinien być połączony szeregowo ze stykiem alarmowym czujki i umiejscowiony

A. bezpośrednio przy centrali

B. na środku przewodu

C. niezależnie od miejsca

D. w obudowie czujki

Podłączenie czujki ruchu typu NC (Normalnie Zamknięty) w konfiguracji EOL (End Of Line) z rezystorem parametrycznym umieszczonym w obudowie czujki to rozwiązanie zgodne z najlepszymi praktykami w dziedzinie systemów zabezpieczeń. Umieszczenie rezystora w obudowie czujki pozwala na minimalizację długości przewodów, co z kolei zmniejsza ryzyko zakłóceń sygnału oraz zapewnia lepszą ochronę przed manipulacją. Taka konfiguracja zapewnia także, że wszelkie zmiany w obwodzie, takie jak odłączenie przewodu, będą natychmiastowo wykrywane przez system alarmowy, co zwiększa jego niezawodność. W praktyce, wiele systemów alarmowych wymaga stosowania rezystorów w obudowach czujek, aby sprostać normom EN 50131 oraz innym standardom branżowym dotyczącym instalacji zabezpieczeń. Dodatkowo, umieszczenie rezystora w obudowie czujki ułatwia konserwację i diagnostykę, ponieważ w razie potrzeby można szybko sprawdzić stan rezystora oraz samej czujki, co jest istotne w kontekście utrzymania sprawności systemu.

Pytanie 3

Przedstawiony wtyk RJ11 stosuje się do podłączenia

A. karty sieciowej.

B. plotera.

C. drukarki.

D. telefonu.

Podczas analizy odpowiedzi, które nie są zgodne z rzeczywistością, warto zaznaczyć, że wtyki RJ11 nie są przeznaczone do podłączania urządzeń takich jak plotery, drukarki czy karty sieciowe. Ploter i drukarka zazwyczaj komunikują się za pośrednictwem portów USB, równoległych (LPT) lub sieciowych (Ethernet), a nie przez wtyki RJ11, które są dedykowane do sygnałów telefonicznych. Karty sieciowe, używane do łączenia komputerów z sieciami lokalnymi, z strefą internetu, wymagają wtyków RJ45, które są przystosowane do przesyłania danych w większej ilości i szybkości. Istnieje częsta mylna koncepcja, że wtyki RJ11 mogą być używane do przesyłania danych w sieciach komputerowych, co jest błędne, ponieważ ich konstrukcja i liczba pinów nie są wystarczające do obsługi typowych protokołów komunikacyjnych używanych w sieciach Ethernet. Ponadto, RJ11 jest zaprojektowany w celu zapewnienia łączności głównie z urządzeniami telefonicznymi, co oznacza, że jego zastosowanie w innych kontekstach, takich jak komputery czy drukarki, jest nieefektywne i niezgodne z normami branżowymi. W związku z tym, dla właściwego zrozumienia zastosowania wtyków, kluczowe jest zapoznanie się z ich specyfiką i standardami, a także z różnicami w ich przeznaczeniu.

Pytanie 4

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 5

Na rysunku przedstawiono symbol

A. tranzystora unipolarnego.

B. tranzystora bipolarnego.

C. tyrystora symetrycznego.

D. diody prostowniczej.

Symbol na rysunku przedstawia tranzystor unipolarny, znany również jako tranzystor polowy (FET). Kluczowym elementem jego budowy są trzy terminale: bramka (G), źródło (S) oraz dren (D). W odróżnieniu od tranzystorów bipolarności, które wymagają prądu do sterowania, tranzystory unipolarne wykorzystują pole elektryczne, co pozwala na osiągnięcie większej szybkości przełączania oraz mniejszych strat energii. W praktyce, tranzystory unipolarne są szeroko stosowane w układach analogowych i cyfrowych, w tym w aplikacjach takich jak wzmacniacze operacyjne, układy logiczne oraz w systemach zasilania. Ich zastosowanie w technologii scalonej i w elektronice mocy ma ogromne znaczenie, ponieważ pozwala na miniaturyzację urządzeń oraz zwiększenie ich wydajności. Zgodnie z aktualnymi standardami branżowymi, projektując układy elektroniczne, warto uwzględnić wybór odpowiedniego tranzystora unipolarnego w celu optymalizacji parametrów pracy, takich jak prędkość, moc i efektywność energetyczna.

Pytanie 6

Na fotografii przedstawiono czujkę

A. zmierzchu.

B. wilgoci.

C. dymu.

D. ruchu.

Czujka dymu, jak przedstawiona na zdjęciu, jest kluczowym elementem systemów przeciwpożarowych, mającym na celu wczesne wykrywanie dymu, co pozwala na szybką reakcję w sytuacjach zagrożenia. Dym jest często pierwszym sygnałem wystąpienia pożaru, a czujka dymu, dzięki swojej konstrukcji, jest w stanie szybko zareagować na zmiany w powietrzu. W standardzie EN 14604 określono wymagania dotyczące czujników dymu, a ich instalacja w pomieszczeniach mieszkalnych jest zalecana w celu zwiększenia bezpieczeństwa. Dobrą praktyką jest umieszczanie takich czujek w miejscach, gdzie istnieje największe prawdopodobieństwo wystąpienia pożaru, jak kuchnie czy korytarze. Warto również regularnie sprawdzać ich działanie, co może uratować życie w przypadkach awaryjnych. Czujki dymu mogą być zintegrowane z systemami alarmowymi oraz monitorującymi, co dodatkowo zwiększa ich efektywność.

Pytanie 7

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 8

Na podstawie dołączonej dokumentacji technicznej monitorów LCD określ, jaki typ źródła światła zastosowano do podświetlania matrycy?

Wyświetlacz	TN-film TFT 17''	PVA TFT 19''
Ilość kolorów	16,77 mln	16,77 mln
Przekątna, cale/cm	17,0/43,27	19/48,2
Rozmiar plamki	0,264 mm	0,294 mm
Jasność (typ)	250 cd/m²	250 cd/m²
Rodzaj podświetlenia	2 CCFL	2 CCFL
Kontrast	1000:1	1500:1
Kąt widzenia CR 5:1/CR 10:1 (poziom/pion)	176/170/160/160	178/178/176/176
Czas reakcji matrycy	5 ms	20 ms
Częstotliwość pozioma	31,5÷81,1 kHz	30÷82 kHz
Częstotliwość pionowa	56÷76 Hz	56÷75 Hz
Pasmo przenoszenia	25÷135 MHz	25÷135 MHz
Optymalna rozdzielczość	1280x1024	1280x1024

A. Lampy fluorescencyjne.

B. Lasery gazowe.

C. Lasery półprzewodnikowe.

D. Lampy halogenowe.

Wybór nieodpowiednich żarówek do monitorów LCD często bierze się z braku wiedzy o tym, jak te urządzenia działają. Lampy halogenowe, chociaż czasami używane w innych typach oświetlenia, wcale nie są dobre do podświetlania matryc LCD, bo nagrzewają się za bardzo i wymagają skomplikowanego chłodzenia. W przypadku monitorów LCD użycie halogenów może prowadzić do przegrzewania, co wpływa na ich trwałość oraz obraz. Jeśli chodzi o lasery gazowe czy półprzewodnikowe, to są to nowinki techniczne używane głównie w skanerach lub projektorach, ale w standardowych monitorach LCD raczej się nie pojawiają. Owszem, lasery w monitorach mogłyby być rozważane przy technologiach OLED, ale w LCD to nie ma sensu. Ponadto, mylenie różnych źródeł światła często prowadzi do złych wniosków o wydajności i jakości obrazu. Ważne, żeby zrozumieć zastosowania i ograniczenia różnych technologii, to pomoże lepiej dobierać sprzęt. Na dobrą sprawę można znaleźć w branży wiele wskazówek, które mówią o znaczeniu efektywności źródeł światła w elektronice użytkowej. Dlatego warto poświęcić czas na rozwijanie wiedzy o technologii podświetlenia, żeby lepiej dobierać komponenty w różnych projektach.

Pytanie 9

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 10

Pasywny komponent wykorzystywany w telekomunikacyjnych oraz komputerowych sieciach, który na zewnątrz posiada gniazda, a wewnątrz styki do zamocowania kabla, określany jest jako

A. panelem krosowniczym

B. skrótką

C. kanałem kablowym

D. złączką

Panel krosowniczy to kluczowy element infrastruktury sieciowej, który umożliwia organizację i zarządzanie połączeniami kablowymi w sieciach telekomunikacyjnych oraz komputerowych. Zewnętrzne gniazda pozwalają na łatwe podłączanie kabli, natomiast wewnętrzne styki umożliwiają ich uporządkowanie i terminację. Dzięki takiej konstrukcji, inżynierowie sieciowi mogą szybko i efektywnie zmieniać konfigurację połączeń, co jest niezwykle ważne w dynamicznych środowiskach, takich jak centra danych czy biura. Przykładem zastosowania paneli krosowniczych jest możliwość łatwej reorganizacji sieci przy zmianach w infrastrukturze biurowej, co pozwala na elastyczność w zarządzaniu zasobami. Zgodnie z najlepszymi praktykami branżowymi, stosowanie paneli krosowniczych znacznie ułatwia diagnostykę i utrzymanie sieci, umożliwiając łatwe identyfikowanie problemów związanych z połączeniami kablowymi. Ponadto, panele krosownicze są zgodne z różnorodnymi standardami, takimi jak TIA/EIA, co zapewnia ich szeroką kompatybilność z innymi elementami infrastruktury sieciowej.

Pytanie 11

Bezpiecznik topikowy stanowi komponent, który chroni przed efektami

A. przepięć w instalacji elektrycznej

B. zwarć w obwodzie elektrycznym

C. nagromadzenia ładunku elektrostatycznego

D. spadku napięcia zasilającego

Bezpiecznik topikowy jest kluczowym elementem zabezpieczeń elektrycznych, zapobiegającym skutkom zwarć w obwodzie elektrycznym. Działa na zasadzie przerywania obwodu, gdy prąd przepływający przez niego przekroczy określoną wartość. W przypadku zwarcia, prąd składający się z dużych wartości może prowadzić do przegrzania przewodów, co skutkuje uszkodzeniem urządzeń i zwiększa ryzyko pożaru. Bezpieczniki topikowe są powszechnie stosowane w instalacjach domowych i przemysłowych, zgodnie z normami takimi jak PN-EN 60269. Dobrze dobrany bezpiecznik topikowy chroni nie tylko instalację, ale również podłączone urządzenia, takie jak komputery czy sprzęt RTV. W przypadku awarii, wymiana bezpiecznika jest prostym zadaniem, które można wykonać samodzielnie, co czyni je praktycznym rozwiązaniem. Zrozumienie roli bezpiecznika topikowego w systemach zabezpieczeń jest kluczowe dla zapewnienia bezpieczeństwa oraz niezawodności instalacji elektrycznych.

Pytanie 12

Na jaki zakres powinien być ustawiony woltomierz analogowy, aby minimalizować błąd pomiaru napięcia wynoszącego 19 V?

A. 0 do 700 V

B. 0 do 200 V

C. 0 do 20 V

D. 0 do 2 V

Woltomierz analogowy powinien być ustawiony na zakres 0 do 20 V, aby minimalizować błąd pomiaru napięcia wynoszącego 19 V. Ustawienie na ten zakres umożliwia uzyskanie największej dokładności pomiaru, ponieważ analogowe przyrządy pomiarowe zazwyczaj osiągają swoją optymalną precyzję, gdy mierzona wartość znajduje się blisko górnej granicy zakresu. W przypadku napięcia 19 V, to ustawienie daje możliwość uzyskania dokładności w granicach 1-2% w zależności od specyfiki danego woltomierza. Używając zbyt szerokiego zakresu, jak 0 do 200 V lub 0 do 700 V, zjawisko nazywane 'efektem rozdzielczości' powoduje, że pomiary mogą być mniej precyzyjne, a większe wartości mogą generować znaczący błąd w odczycie. Na przykład, jeśli zakres zostanie ustawiony na 200 V, niewielkie zmiany napięcia w pobliżu 19 V mogą nie być wystarczająco wyraźnie widoczne na skali. Ponadto zgodnie z praktykami w zakresie metrologii, ważne jest, aby dostosować przyrządy pomiarowe do specyficznych warunków, co ma kluczowe znaczenie w laboratoriach oraz podczas prac inżynieryjnych, aby zapewnić wiarygodność wyników pomiarów.

Pytanie 13

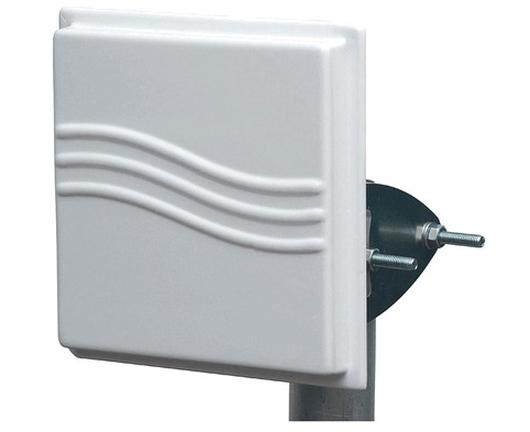

Na zdjęciu przedstawiona jest antena

A. panelowa.

B. offsetowa.

C. szczelinowa.

D. paraboliczna.

Anteny panelowe charakteryzują się płaską, prostokątną konstrukcją, co doskonale odpowiada opisowi przedstawionego obiektu na zdjęciu. Są one zaprojektowane w celu minimalizacji rozpraszania energii i skoncentrowania sygnału w określonym kierunku, co czyni je idealnym wyborem do zastosowań w systemach komunikacji bezprzewodowej, zwłaszcza w sieciach komórkowych oraz Wi-Fi. Anteny te są często wykorzystywane w stacjach bazowych, gdzie wymagane jest skierowanie sygnału na duże odległości z minimalnym zakłóceniem. Dzięki swojej konstrukcji pozwalają na efektywne pokrycie terenu, a ich zastosowanie zwiększa jakość połączeń oraz zasięg. W praktyce, stosując anteny panelowe w instalacjach telekomunikacyjnych, inżynierowie kierują się standardami branżowymi, aby zapewnić wysoką jakość sygnału oraz niezawodność systemu. Dodatkowo, anteny te są również używane w systemach monitoringu i transmisji danych, co potwierdza ich uniwersalność i znaczenie w nowoczesnej technologii komunikacyjnej.

Pytanie 14

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 15

Aby zmierzyć tłumienie w światłowodzie jednomodowym, które urządzenie powinno zostać użyte?

A. reflektometr

B. wobuloskop

C. oscyloskop

D. fotometr

Reflektometria optyczna to technika pomiarowa, która jest kluczowa w ocenie tłumienności światłowodów jednomodowych. Reflektometr, wykorzystujący metodę czasu przelotu (OTDR), umożliwia dokładne pomiary strat sygnału w światłowodzie, co jest istotne dla zapewnienia jakości transmisji danych. Dzięki tej metodzie można identyfikować miejsca uszkodzeń, zagięć i innych anomalii, które mogą wpływać na wydajność sieci. Przykładowo, w trakcie instalacji nowych światłowodów, reflektometr pozwala na szybkie zlokalizowanie ewentualnych problemów, co przyspiesza proces serwisowania i minimalizuje przestoje w komunikacji. Dobre praktyki w branży telekomunikacyjnej zalecają regularne korzystanie z reflektometrów podczas konserwacji sieci, aby utrzymać optymalną jakość sygnału oraz spełniać standardy branżowe, takie jak ITU-T G.652. Reflektometr jest więc niezbędnym narzędziem w pracy techników zajmujących się sieciami optycznymi.

Pytanie 16

Objawem zużycia głowicy laserowej w odtwarzaczu CD będzie

A. wzrost obrotów silnika

B. wzrost prądu lasera

C. obniżenie prądu lasera

D. spadek obrotów silnika

Zmniejszenie obrotów silnika, zmniejszenie prądu lasera oraz zwiększenie obrotów silnika są mylnymi interpretacjami symptomów związanych z zużyciem głowicy laserowej. Zmniejszenie obrotów silnika w odtwarzaczu CD zwykle jest związane z problemami z mechaniką napędu lub zasilaniem, a nie bezpośrednio z głowicą laserową. Gdy silnik nie może osiągnąć odpowiednich obrotów, może to wpłynąć na jakość odczytu, jednak nie jest to objaw zużycia głowicy. Z kolei zmniejszenie prądu lasera wskazuje na problem z jego wydajnością, co może oznaczać, że laser nie jest w stanie poprawnie skanować płyty, ale nie jest to symptom zużycia, a raczej efekt ewentualnej awarii. Zwiększenie obrotów silnika również nie jest powiązane z zużyciem lasera; może to sugerować, że napęd próbuje nadrobić straty wynikające z niewłaściwego odczytu, co jest symptomem problemów mechanicznych. Do typowych błędów myślowych prowadzących do takich niepoprawnych wniosków należy sądzenie, że wszystkie zmiany w parametrach pracy urządzenia są bezpośrednio związane z głowicą laserową. Kluczowe jest zrozumienie, że wiele komponentów urządzeń elektronicznych współpracuje ze sobą i zmiana jednego z parametrów może wynikać z różnych przyczyn, dlatego diagnostyka powinna być kompleksowa.

Pytanie 17

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 18

Jednym z technicznych parametrów charakteryzujących wzmacniacze o niskiej częstotliwości jest

A. napięcie detektora

B. współczynnik zawartości harmonicznych

C. zmiana częstotliwości

D. typ modulacji

Współczynnik zawartości harmonicznych (THD - Total Harmonic Distortion) jest kluczowym parametrem w ocenie jakości sygnału w wzmacniaczach małej częstotliwości. Mierzy on, w jakim stopniu sygnał wyjściowy wzmacniacza zawiera harmoniczne, które nie występują w sygnale wejściowym. W praktyce, im niższy współczynnik THD, tym wyższa jakość dźwięku, ponieważ oznacza to mniejsze zniekształcenia sygnału. Wzmacniacze audio, na przykład, często dążą do uzyskania wartości THD poniżej 1%, co jest standardem w branży audiofilskiej. Dobrze zaprojektowane wzmacniacze powinny minimalizować zniekształcenia w celu wiernego odwzorowania dźwięku. Warto zwrócić uwagę na to, że współczynnik THD można poprawić poprzez odpowiedni dobór komponentów oraz zastosowanie technik, takich jak sprzężenie zwrotne, co jest powszechnie stosowane w inżynierii elektronicznej. Analiza THD jest więc istotna nie tylko dla inżynierów projektujących wzmacniacze, ale także dla użytkowników szukających sprzętu o wysokiej jakości dźwięku.

Pytanie 19

Aby przeprowadzić konserwację systemu alarmowego, należy

A. wyczyścić wnętrze obudowy z centralą, ocenić jakość styku sabotażowego centrali, zabrać akumulator do ładowania

B. zmierzyć omomierzem jakość połączeń kabli, sprawdzić stan izolacji przewodów induktorem

C. zobaczyć reakcję czujników na ruch, sprawdzić datę wyświetlaną na manipulatorze, ocenić napięcie akumulatora

D. przywrócić centralę do ustawień fabrycznych, ponownie zainstalować oprogramowanie centrali alarmowej

Dokładne sprawdzenie reakcji czujek na ruch, daty wyświetlanej na manipulatorze oraz napięcia akumulatora jest kluczowe w procesie konserwacji systemu alarmowego. Czujki ruchu są podstawowym elementem zabezpieczeń, a ich regularne testowanie pozwala upewnić się, że działają zgodnie z normami i są w pełni funkcjonalne. Przykładowo, w przypadku, gdy czujki nie reagują na ruch, może to prowadzić do fałszywego poczucia bezpieczeństwa oraz zwiększonego ryzyka włamania. Sprawdzanie daty na manipulatorze jest istotne, gdyż wiele systemów alarmowych ma przypisane terminy do aktualizacji oprogramowania czy wymiany baterii, co pomaga w utrzymaniu ich efektywności. Napięcie akumulatora również jest czynnikiem krytycznym, ponieważ niewłaściwy poziom napięcia może skutkować awarią systemu w sytuacji braku zasilania. Standardy branżowe, takie jak EN 50131, podkreślają znaczenie regularnych przeglądów i konserwacji, co jest kluczowe dla zapewnienia bezpieczeństwa obiektów. Wiedza na temat tych procedur pozwala nie tylko na poprawne funkcjonowanie systemu, ale także na zwiększenie jego żywotności oraz niezawodności.

Pytanie 20

Odbiornik cyfrowy DVB-C jest zaprojektowany do przyjmowania sygnałów telewizyjnych

A. satelitarnych

B. kablowych

C. naziemnych

D. z internetu

Odbiornik DVB-C to sprzęt stworzony właśnie do telewizji kablowej. Działa dzięki standardowi DVB-C, czyli Digital Video Broadcasting - Cable. Co to oznacza? Że sygnał jest przesyłany przez kable koncentryczne. Dzięki temu, jakość obrazu i dźwięku jest na naprawdę dobrym poziomie, a do tego można oglądać więcej kanałów niż w tradycyjny sposób. Telewizje kablowe, które korzystają z DVB-C, oferują różne pakiety programowe, co daje użytkownikom dostęp do masy kanałów, w tym tych w jakości HD czy VOD, czyli video na żądanie. To fajne, bo nie tylko można oglądać ulubione programy, ale także korzystać z EPG, czyli elektronicznego przewodnika po programach, oraz interaktywnych usług, co znacząco ułatwia korzystanie z telewizji.

Pytanie 21

Do odkręcenia śruby, którą przedstawiono na zdjęciu należy zastosować klucz

A. nasadowy sześciokątny.

B. imbusowy Torx.

C. imbusowy sześciokątny.

D. nasadowy Torx.

Poprawna odpowiedź to klucz nasadowy sześciokątny, ponieważ do odkręcenia śruby z sześciokątną głową wymaga się zastosowania narzędzia o odpowiednim profilu. Klucz nasadowy sześciokątny jest standardowym narzędziem w mechanice, które zapewnia doskonałe dopasowanie do sześciokątnych gniazd śrub, co minimalizuje ryzyko uszkodzenia zarówno śruby, jak i narzędzia. Użycie tego klucza pozwala na skuteczne przeniesienie momentu obrotowego, co jest kluczowe w przypadku mocno dokręconych elementów. W praktyce, klucze nasadowe są często wykorzystywane w warsztatach samochodowych, budowlanych oraz w różnych projektach DIY, gdzie ważna jest precyzja i efektywność. Utrzymanie kluczy w dobrym stanie technicznym oraz ich odpowiednie oznaczenie zgodnie z normami, takimi jak ISO, jest kluczowe dla zapewnienia bezpieczeństwa i efektywności pracy.

Pytanie 22

Na podstawie rysunku określ na jakiej wysokości prowadzone będą przewody ułożone w strefie przypodłogowej.

A. Od 0 do 30 cm nad podłogą.

B. Od 30 do 45 cm nad podłogą.

C. Od 15 do 45 cm nad podłogą.

D. Od 15 do 30 cm nad podłogą.

Wybierając wysokość od 30 do 45 cm lub jeszcze niższe wartości, jak 0 do 30 cm, można napotkać poważne problemy. Przewody umieszczone zbyt blisko podłogi mogą być łatwo uszkodzone, zwłaszcza w miejscach, gdzie jest dużo ruchu. Niebezpieczeństwo zwiększa się, bo w takich wysokościach przewody są bardziej narażone na przypadkowe uderzenia. A jak już znajdą się poniżej 15 cm, to naprawdę trudno je ochronić przed wilgocią. Takie przewody mogą być też ciężkie do znalezienia w razie awarii, co jeszcze bardziej wydłuża czas naprawy. Często ludzie mają błędne wyobrażenia na temat bezpieczeństwa tych instalacji. W rzeczywistości, odpowiednie umiejscowienie przewodów to ważny aspekt, który wpływa na ich trwałość i funkcjonalność, a także na zgodność z przepisami budowlanymi. Trzeba pamiętać, że te przepisy są po to, by zapewnić bezpieczeństwo i warto je zawsze respektować.

Pytanie 23

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 24

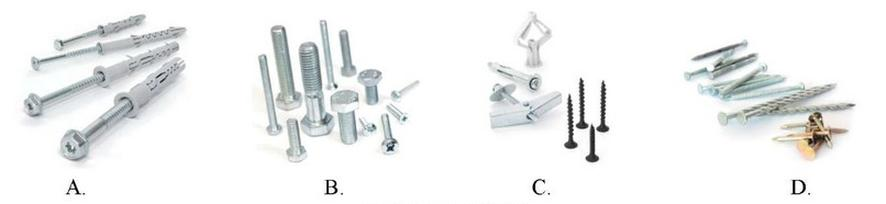

Które elementy mocujące należy zastosować do montażu obudowy natynkowej centralki alarmowej do ściany wykonanej z betonu?

A. C.

B. B.

C. D.

D. A.

Do montażu obudowy natynkowej centralki alarmowej do ściany wykonanej z betonu, kołki rozporowe są najlepszym rozwiązaniem ze względu na ich właściwości mocujące. Kołki te zostały zaprojektowane do pracy w materiałach pełnych, takich jak beton, co gwarantuje ich wysoką efektywność. Dzięki swojej konstrukcji, kołki rozporowe rozwierają się w otworze, co zwiększa pole kontaktu i zapewnia trwałe połączenie. W praktyce oznacza to, że po zastosowaniu odpowiednich kołków, obudowa centralki będzie stabilnie mocowana, co jest niezbędne dla zapewnienia prawidłowego działania systemu alarmowego. Zastosowanie kołków rozporowych spełnia również standardy branżowe dotyczące montażu urządzeń elektronicznych, gdzie stabilność konstrukcji jest kluczowa. Warto również zwrócić uwagę na dobór odpowiednich kołków w zależności od średnicy otworu oraz wielkości śrub, co pozwoli na uzyskanie optymalnych rezultatów montażowych.

Pytanie 25

Przełącznik satelitarny pozwala na podłączenie

A. jednego transpondera do dwóch anten satelitarnych

B. jednego konwertera do dwóch tunerów

C. dwóch konwerterów do jednego tunera

D. dwóch transponderów do jednej anteny satelitarnej

Odpowiedź "dwóch konwerterów do jednego tunera" jest poprawna, ponieważ przekaźniki satelitarne, znane również jako przełączniki, są projektowane do zarządzania sygnałami z różnych konwerterów, umożliwiając jednoczesne korzystanie z dwóch lub więcej źródeł sygnału satelitarnego. W praktyce, przełącznik taki pozwala na podłączenie dwóch konwerterów, co jest szczególnie przydatne w systemach, gdzie użytkownik chce odbierać sygnał z różnych satelitów. Taki układ jest zgodny z zasadami instalacji satelitarnych, gdzie elastyczność i możliwość dostosowania systemu do różnych potrzeb są kluczowe. Ponadto, stosowanie przełączników zwiększa efektywność instalacji, umożliwiając lepsze wykorzystanie zasobów. Ważne jest, aby dobierać odpowiednie komponenty, które spełniają standardy jakości i wydajności, co zapewnia stabilne połączenie i minimalizuje straty sygnału. Przykładowo, w instalacjach wielosatelitarnych, gdzie użytkownik może chcieć odbierać programy z różnych źródeł, zastosowanie przełączników staje się niezbędne.

Pytanie 26

W tabeli przedstawiono fragment danych technicznych kamery IP. W jakim maksymalnym zakresie temperatur może ona pracować?

Dane techniczne
Przetwornik	1/3" 2 MP PS CMOS
Rozdzielczość	2 Mpx, 1920 x 1080 pikseli
Czułość	0,01 lux/F 1,2, 0 lux (IR LED ON)
Obiektyw	3,6 mm
Oświetlacz	35 diod ⌀5 IR LED (zasięg 20 m)
Stosunek sygnału do szumu	>50 dB (AGC OFF)
Kompresja wideo	H.264/MJPEG/MPEG4
Prędkość i rozdzielczość przetwarzania	25 kl/s @ 1920×1080 (2 Mpx)
Strumienie	transmisja strumienia głównego: 2 Mpx / 720 p (25 kl/s) transmisja strumienia pomocniczego: D1/CIF (25 kl/s)
Bitrate	32 K ~ 8192 Kbps (H.264), 32 K ~ 12288 Kbps (MJPEG)
Ustawienia	AWB, ATW, AGC, BLC, DWDR, 3DNR, HLC, MIR
Dzień / Noc	ICR
Ethernet	10/100 Base-T PoE 802.3af
Wsparcie dla protokołów	Onvif, PSIA, CGI
Obsługiwane protokoły	IPv4/IPv6, HTTP, HTTPS, SSL, TCP/IP, UDP, UPnP, ICMP, IGMP, SNMP, RTSP, RTP, SMTP, NTP, DHCP, DNS, PPPOE, DDNS, FTP, IP Filter, QoS, Bonjour
Klasa szczelności	IP66
Zacisk przewodu ochronnego	TAK
Zasilanie	DC 12 V (gniazdo 5,5/2,1) lub PoE 48 V (802.3af)
Wilgotność	0 ~ 95%
Temperatura pracy	-20°C ~ 60°C
Waga	650 g
Wymiary	70x66x160 mm

A. Od -30°C do +80°C

B. Od -10°C do +40°C

C. Od -20°C do +60°C

D. Od 0°C do +40°C

Odpowiedź "Od -20°C do +60°C" jest poprawna, ponieważ w tabeli danych technicznych kamery IP zawarto dokładny zakres temperatury, w jakim urządzenie może niezawodnie funkcjonować. Wartości te są kluczowe dla użytkowników, którzy planują zastosowanie kamery w różnorodnych warunkach środowiskowych. Na przykład, kamery pracujące w temperaturach poniżej zera, takie jak -20°C, są szczególnie przydatne w systemach monitoringu w rejonach o ostrym klimacie. Z kolei górny limit +60°C może być istotny w miejscach narażonych na intensywne nasłonecznienie. Przestrzeganie tych parametrów zapewnia nie tylko prawidłowe działanie, ale również wydłuża żywotność sprzętu, co jest zgodne z najlepszymi praktykami branżowymi, które sugerują, aby zawsze operować w zalecanych przez producenta zakresach temperatur. W przypadku przekroczenia tych wartości, ryzykujemy uszkodzenie podzespołów, co może prowadzić do awarii systemu monitoringu. Zrozumienie zakresu temperatury pracy jest więc kluczowe dla efektywności i niezawodności monitoringu w różnych warunkach zewnętrznych.

Pytanie 27

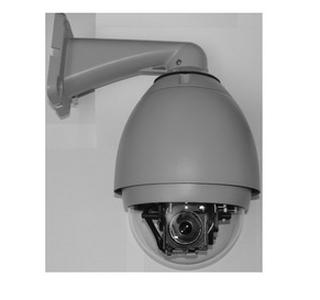

Jaką kamerę przedstawiono na zdjęciu?

A. Kopułkową z oświetlaczem.

B. Obrotową.

C. Obrotową bez obiektywu.

D. Kopułkową.

Kamera obrotowa to urządzenie, które posiada mechanizm pozwalający na obrót wokół własnej osi, co umożliwia zdalne monitorowanie większego obszaru. W przypadku kamer obrotowych ważne jest, aby były one odpowiednio zainstalowane i skonfigurowane, aby maksymalnie wykorzystać ich funkcjonalność. Przykłady zastosowania kamer obrotowych obejmują monitoring obiektów, takich jak parkingi, centra handlowe czy obszary przemysłowe. Warto również zauważyć, że kamery obrotowe mogą być sterowane zdalnie, co umożliwia operatorom szybką reakcję na zdarzenia. Zgodnie z dobrymi praktykami branżowymi, zaleca się regularne przeglądy oraz aktualizację oprogramowania kamer, co wpływa na ich bezpieczeństwo i efektywność. Warto także dodać, że kamery obrotowe często współpracują z systemami analizy obrazu, które mogą automatycznie identyfikować ruch czy rozpoznawać twarze, co znacząco zwiększa ich użyteczność.

Pytanie 28

Które złącza zaciska się za pomocą narzędzia przedstawionego na rysunku?

A. PS-2

B. SC

C. RJ

D. BNC

Odpowiedź BNC jest poprawna, ponieważ narzędzie przedstawione na rysunku to zaciskarka przeznaczona do złącz BNC. Złącze to jest powszechnie stosowane w systemach monitoringu wideo, w tym CCTV, gdzie umożliwia szybkie i efektywne połączenie kabli koncentrycznych. Zaciskarka do złącz BNC jest niezbędnym narzędziem w instalacjach audio-wideo oraz w telekomunikacji, gdzie często wykorzystuje się sygnały RF (radio-frequency). W praktyce, poprawne zaciskanie złącz BNC zapewnia stabilność połączenia oraz minimalizuje straty sygnału, co jest kluczowe w zastosowaniach wymagających wysokiej jakości transmisji, jak np. w systemach zabezpieczeń. Przykładami zastosowania są instalacje CCTV w obiektach komercyjnych oraz systemy wideo w domach. Warto również zaznaczyć, że w branży telekomunikacyjnej i elektronicznej przestrzega się standardów dotyczących jakości połączeń, co podkreśla znaczenie właściwego doboru narzędzi, tak aby zapewnić optymalne działanie systemów.

Pytanie 29

Aby podłączyć monitor do jednostki centralnej, należy użyć interfejsu

A. SATA

B. USB

C. D-SUB 15

D. IDE

Interfejs D-SUB 15, znany również jako VGA (Video Graphics Array), jest standardowym złączem stosowanym do przesyłania sygnału wideo z jednostki centralnej do monitora. To złącze umożliwia przesyłanie analogowego sygnału wideo, co czyni je jednym z najczęściej stosowanych rozwiązań w przypadku starszych monitorów oraz projektorów. D-SUB 15 jest zaprojektowany do obsługi rozdzielczości do 640x480 pikseli przy 60 Hz, a w przypadku nowszych technologii może obsługiwać wyższe rozdzielczości, chociaż z ograniczeniami wynikającymi z analogowej natury sygnału. W praktyce, aby prawidłowo podłączyć monitor z interfejsem D-SUB 15, użytkownik powinien upewnić się, że zarówno jednostka centralna, jak i monitor mają odpowiednie złącza. D-SUB 15 jest powszechnie stosowany w różnych zastosowaniach, takich jak prezentacje multimedialne czy w biurach, gdzie starsze technologie nadal są w użyciu.

Pytanie 30

Element pasywny w sieciach telekomunikacyjnych oraz komputerowych, który posiada gniazda po stronie zewnętrznej oraz styki do montażu kabla od wewnątrz, określamy mianem

A. panelu krosowniczego

B. złączki

C. skréty

D. kanału kablowego

Panel krosowniczy to kluczowy pasywny element w infrastrukturze sieciowej, który pełni rolę centralnego punktu połączeń dla różnych segmentów sieci. Zewnętrzna strona panelu wyposażona jest w gniazda, które umożliwiają podłączenie kabli, natomiast wewnętrzna strona zawiera styki, do których przypina się przewody. Dzięki temu, panel krosowniczy umożliwia łatwe i elastyczne zarządzanie połączeniami w sieci, co jest niezwykle istotne w przypadku rozbudowy lub modyfikacji systemu. W praktyce, korzysta się z paneli krosowniczych w serwerowniach oraz w szafach rackowych, gdzie porządkowanie i organizacja kabli jest kluczowa dla efektywności operacyjnej. Zgodnie z normami TIA/EIA-568, zaleca się stosowanie paneli krosowniczych do zarządzania kablami z kategorii 5e, 6, a także wyższych, co zapewnia odpowiednią jakość połączeń oraz minimalizuje interferencje elektromagnetyczne. Dodatkowo, panele te pozwalają na zastosowanie technik takich jak „plug-and-play”, co znacząco ułatwia prace serwisowe i konserwacyjne.

Pytanie 31

Za pomocą narzędzia pokazanego na rysunku wykonuje się montaż

A. wtyków RJ-45.

B. złączy F.

C. złączy BNC.

D. modułów KEYSTONE.

Moduły KEYSTONE to wszechstronne elementy stosowane w instalacjach teleinformatycznych, które umożliwiają łatwe i bezpieczne montowanie różnorodnych złączy w panelach krosowych oraz gniazdach ściennych. Narzędzie przedstawione na rysunku, znane jako narzędzie do wciskania modułów KEYSTONE, ma ergonomiczny kształt, co pozwala na komfortowe użytkowanie. Dzięki niemu można precyzyjnie umieścić moduł w odpowiednim gnieździe, co jest niezbędne dla zapewnienia stabilnych połączeń w sieciach LAN. Warto zaznaczyć, że stosowanie tego narzędzia przyspiesza proces instalacji oraz minimalizuje ryzyko uszkodzenia modułów. Dobrą praktyką jest również przestrzeganie norm instalacyjnych, takich jak T568A oraz T568B, które regulują sposób okablowania sieci. Moduły KEYSTONE mogą być dostosowane do różnych złączy, takich jak RJ-45, co czyni je niezwykle elastycznym rozwiązaniem w projektach sieciowych.

Pytanie 32

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 33

Aby podłączyć czujnik PIR do linii parametrycznej 2EOL (DEOL), co jest wymagane?

A. 6 żył przewodu i jeden rezystor

B. 4 żyły przewodu i jeden rezystor

C. 4 żyły przewodu i dwa rezystory

D. 6 żył przewodu i dwa rezystory

Podłączenie czujnika PIR do linii parametrycznej 2EOL (DEOL) wymaga użycia 4 żył przewodu oraz dwóch rezystorów w celu prawidłowego działania systemu. Czujniki PIR, które są wykorzystywane w systemach alarmowych i automatyki budowlanej, potrzebują odpowiedniego zasilania oraz sygnału, aby mogły skutecznie wykrywać ruch. W przypadku linii DEOL, zastosowanie dwóch rezystorów pozwala na właściwe dopasowanie impedancji i umożliwia dokładne monitorowanie stanu linii. Dobrą praktyką branżową jest zapewnienie, że każdy element w systemie jest zgodny z aktualnymi normami, co podnosi niezawodność i stabilność całej instalacji. W praktyce, takie rozwiązanie pozwala na efektywne wykrywanie ruchu w obszarach o dużym natężeniu, takich jak biura czy obiekty przemysłowe, gdzie niezbędne jest szybkie i precyzyjne reagowanie na potencjalne zagrożenia. Dodatkowo, stosując standardy EOL (end of line), zabezpieczamy system przed fałszywymi alarmami, co jest kluczowe w systemach bezpieczeństwa."

Pytanie 34

Multiswitch zainstalowany w systemie antenowym, mający 5 wejść, w tym jedno dla telewizji naziemnej, umożliwia odbiór wszystkich kanałów u każdego abonenta?

A. z 5 satelitów

B. z 2 satelitów

C. z 1 satelity

D. z 4 satelitów

Odpowiedzi wskazujące na możliwość odbioru sygnału z dwóch, czterech czy pięciu satelitów są nieprawidłowe i opierają się na błędnych założeniach dotyczących działania multiswitcha. Multiswitch, w zależności od swojego typu i ilości wejść, umożliwia podział sygnału pochodzącego z jednego źródła satelitarnego, a nie z wielu jednocześnie. Istnieje technologia, która pozwala na odbiór sygnału z kilku satelitów, jednak wymaga to zastosowania specjalnych konwerterów typu quad lub octo oraz dodatkowego sprzętu, co nie jest zgodne z założeniami tego pytania. Typowym błędem w myśleniu jest założenie, że multiswitch automatycznie może obsługiwać więcej niż jeden sygnał satelitarny, co jest nieprawda. W rzeczywistości, każdy multiswitch ma określoną liczbę wejść, które są przystosowane do jednego konkretnego sygnału, a ich ilość nie oznacza liczby satelitów, z których można odbierać sygnał. Przykładowo, maksymalna liczba sygnałów, które można obsługiwać, jest ograniczona przez konwertery oraz ich konfigurację, a nie przez multiswitch. Dlatego odpowiedzi sugerujące możliwość odbioru z dwóch, czterech czy pięciu satelitów są wynikiem nieporozumienia dotyczącego architektury systemów antenowych oraz funkcji, jakie pełni multiswitch w takim systemie.

Pytanie 35

W trakcie serwisowania, dotyczącego wylutowywania komponentów elektronicznych w wzmacniaczu dźwiękowym, pracownik powinien mieć

A. fartuch bawełniany

B. rękawice ochronne

C. buty na izolowanej podeszwie

D. okulary ochronne

Na pierwszy rzut oka można sądzić, że okulary ochronne, rękawice ochronne i buty na izolowanej podeszwie również mogą być odpowiednimi elementami odzieży ochronnej podczas prac serwisowych. Jednak ich zastosowanie nie jest wystarczające w kontekście wylutowywania podzespołów elektronicznych. Okulary ochronne są ważne do ochrony oczu przed odpryskami i substancjami chemicznymi, jednak nie chronią one całego ciała przed zanieczyszczeniem oraz niepełnym zabezpieczeniem odzieży. Rękawice ochronne mogą być niezbędne, gdy pracujemy z substancjami niebezpiecznymi, jednak w przypadku wylutowywania, ich stosowanie może być niewygodne i obniżać precyzję manipulacji delikatnymi komponentami. Wiele osób może również mylnie sądzić, że buty na izolowanej podeszwie są wystarczające do ochrony w takim środowisku; owszem, chronią one przed porażeniem prądem, ale nie zabezpieczają w wystarczającym stopniu przed chemikaliami czy odpadami, które mogą być wytwarzane podczas prac serwisowych. Dlatego kluczowe jest zrozumienie, że odpowiedni fartuch bawełniany stanowi najbardziej wszechstronną i skuteczną ochronę, zapewniając jednocześnie komfort i bezpieczeństwo. Efektywna odzież ochronna powinna być zgodna z zaleceniami BHP oraz standardami branżowymi, co w praktyce oznacza, że fartuch bawełniany jest najodpowiedniejszym rozwiązaniem w tym przypadku.

Pytanie 36

Podczas instalacji wzmacniacza antenowego najpierw należy

A. najpierw podłączyć zasilanie, uziemić, następnie podłączyć przewody antenowe, a na końcu zamontować urządzenie

B. uziemić urządzenie, następnie podłączyć przewody antenowe, włączyć zasilanie, a na końcu zamontować urządzenie

C. zamontować urządzenie, uziemić, podłączyć przewody antenowe, a na końcu podłączyć zasilanie

D. najpierw podłączyć przewody antenowe, później włączyć zasilanie, uziemić i na końcu zamontować urządzenie

Poprawna odpowiedź polega na odpowiednim porządku prac przy montażu wzmacniacza antenowego. Proces ten powinien zaczynać się od zamontowania urządzenia, co zapewnia, że wszystkie elementy są prawidłowo zainstalowane i mają odpowiednie wsparcie mechaniczne. Następnie kluczowe jest uziemienie urządzenia, aby zminimalizować ryzyko uszkodzeń spowodowanych przepięciami czy wyładowaniami atmosferycznymi. Uziemienie jest istotnym krokiem w ochronie zarówno sprzętu, jak i osób korzystających z systemu. Po tym etapie powinno się podłączyć przewody antenowe, co jest niezbędne do prawidłowego funkcjonowania wzmacniacza, a na końcu można podłączyć zasilanie, co pozwoli na uruchomienie urządzenia. Taki porządek działań jest zgodny z dobrymi praktykami instalacyjnymi i zapewnia zarówno bezpieczeństwo, jak i skuteczność działania wzmacniacza. Przykładem zastosowania tych zasad może być instalacja anteny telewizyjnej, gdzie odpowiednia sekwencja zwiększa jakość odbioru sygnału.

Pytanie 37

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 38

Które narzędzie służy do zaciskania wtyków typu F na końcach przewodów antenowych?

A. C.

B. D.

C. A.

D. B.

Odpowiedź D jest prawidłowa, ponieważ narzędzie przedstawione na zdjęciu to specjalistyczne szczypce przeznaczone do zaciskania wtyków typu F na końcach przewodów antenowych. Wtyki te są powszechnie używane w instalacjach telewizyjnych i antenowych, a ich poprawne połączenie z przewodem jest kluczowe dla uzyskania optymalnej jakości sygnału. Użycie odpowiednich szczypiec zapewnia nie tylko prawidłowe zaciskanie, ale także minimalizuje ryzyko uszkodzenia przewodu, co jest szczególnie istotne w przypadku kabli o niskiej impedancji. W praktyce, zaciskanie wtyków typu F powinno być wykonywane zgodnie z wytycznymi producenta, a także z uwagą na techniki, które zapewniają stabilność i trwałość połączenia. Warto również pamiętać, że stosowanie narzędzi nieodpowiednich do tego celu może prowadzić do błędów w instalacji, a w konsekwencji do utraty jakości sygnału. Dlatego zawsze zaleca się korzystanie z wyspecjalizowanych narzędzi, które są zgodne z aktualnymi standardami branżowymi.

Pytanie 39

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 40

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.
