Informacje o egzaminie:

Zawód: Technik mechanik
Kwalifikacja: MEC.09 - Organizacja i nadzorowanie procesów produkcji maszyn i urządzeń
Data rozpoczęcia: 27 maja 2026 13:24
Data zakończenia: 27 maja 2026 13:39

Egzamin zdany!

Wynik: 27/40 punktów (67,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Koła zębate stosowane w specjalistycznych przekładniach, które są silnie obciążone, produkuje się z

A. stali węglowej o zwykłej jakości

B. stopu miedzi

C. stopu aluminium

D. stali węglowej stopowej

Stal węglowa stopowa jest materiałem o podwyższonych właściwościach mechanicznych, co czyni ją idealnym wyborem do produkcji kół zębatych w przekładniach specjalnego przeznaczenia, które są narażone na wysokie obciążenia. W porównaniu do stali węglowej zwykłej jakości, stal stopowa zawiera dodatkowe składniki, takie jak chrom, nikiel lub molibden, które poprawiają jej wytrzymałość, twardość oraz odporność na zużycie. Dzięki tym właściwościom, koła zębate wykonane ze stali węglowej stopowej mogą pracować w bardziej ekstremalnych warunkach, co jest kluczowe w aplikacjach przemysłowych, takich jak maszyny budowlane czy systemy napędowe w motoryzacji. Wysoka jakość stali stopowej pozwala również na osiągnięcie lepszej efektywności pracy przekładni, minimalizując straty energii i zwiększając żywotność elementów mechanicznych. W praktyce, takie rozwiązania są zgodne z normami ISO oraz normami branżowymi, które promują stosowanie materiałów o wysokiej wytrzymałości w krytycznych zastosowaniach mechanicznych.

Pytanie 2

Jakie materiały mogą być ponownie wykorzystane w procesie wytłaczania?

A. Chemoutwardzalne

B. Termoutwardzalne

C. Termoplastyczne

D. Fotoutwardzalne

Termoplastyczne tworzywa sztuczne, takie jak polietylen, polipropylen czy polistyren, mają zdolność do wielokrotnego przetwarzania w procesie wytłaczania. W przeciwieństwie do innych typów tworzyw, termoplasty mogą być podgrzewane i formowane, a następnie schładzane, co pozwala na ich ponowne użycie w kolejnych cyklach produkcyjnych. Przykładem może być recykling odpadów z produkcji opakowań plastikowych, które są przetwarzane na granulat i ponownie wykorzystane w procesie wytłaczania do produkcji nowych opakowań lub elementów konstrukcyjnych. W kontekście standardów branżowych, recykling termoplastów jest zgodny z normami ISO 14021, które dotyczą oznaczania produktów pod względem ich przyjazności dla środowiska. Właściwe przetwarzanie tych materiałów przyczynia się nie tylko do oszczędności surowców, ale także do redukcji odpadów i ograniczenia negatywnego wpływu na środowisko. Z tego powodu, termoplasty są preferowane w wielu branżach, które dążą do zrównoważonego rozwoju i efektywności surowcowej.

Pytanie 3

Na podstawie tabeli wybierz wyroby wykonane w ramach produkcji seryjnej.

Rodzaj produkcji	Roczny program produkcyjny
Rodzaj produkcji	Wyroby A	Wyroby B	Wyroby C
Jednostkowa	do 5	do 10	do 100
Małoseryjna	5÷100	10÷200	100÷500
Seryjna	100÷300	200÷500	500÷5000
Wielkoseryjna	300÷1000	500÷5000	5000÷50000
Masowa	ponad 1000	ponad 5000	ponad 50000
Wyroby A – elementy ciężkie o dużych wymiarach znacznej pracochłonności i ciężarze ponad 300 N Wyroby B – element o średnich wymiarach i pracochłonności oraz ciężarze od 80 N do 300 N Wyroby C – elementy małe, lekkie o niewielkiej pracochłonności i ciężarze do 80 N

A. 520 szt. wałków o masie 10 kg

B. 150 szt. tulei o masie 60 kg

C. 400 szt. tarcz o masie 5,0 kg

D. 750 szt. śrub o masie 12 kg

Wybór odpowiedzi, która nie spełnia kryteriów produkcji seryjnej, może wynikać z nieporozumienia związanego z tym, czym w ogóle jest produkcja seryjna. Odpowiedzi takie jak "520 szt. wałków o masie 10 kg", "400 szt. tarcz o masie 5,0 kg" czy "750 szt. śrub o masie 12 kg" są po prostu za duże na to, co uznajemy za produkcję seryjną. Takie liczby sugerują, że mówimy o produkcji wielkoseryjnej, gdzie procesy się różnią, a jakość może ucierpieć, gdy brak jest dobrych procedur. Często ludzie myślą, że im więcej, tym lepiej, ale w kontekście jakości to nie zawsze tak działa. Rozumienie tych różnic to klucz do podejmowania mądrych decyzji w inżynierii i zarządzaniu produkcją. Bez tej wiedzy można szybko się pogubić, a to prowadzi do problemów z efektywnością oraz jakością wyrobów.

Pytanie 4

Elementy zespołu haka przedstawionego na rysunku montowane są w kolejności:

A. 6,5,1,4,3,2

B. 4,5,6,3,1,2

C. 6,5,1,3,4,2

D. 6,5,1,2,3,4

W przypadku udzielenia niepoprawnej odpowiedzi, warto zwrócić uwagę na kilka istotnych aspektów dotyczących montażu elementów zespołu haka. Przede wszystkim, niektóre z propozycji kolejności montażu ignorują fundamenty prawidłowej sekwencji, co prowadzi do nieprawidłowego osadzenia kluczowych komponentów. Element 6, będący hakiem, pełni rolę głównego nośnika dla pozostałych części, dlatego jego montaż powinien zawsze odbywać się w pierwszej kolejności. Jeśli hak zostanie zamontowany po innych elementach, jak to sugerują niektóre niepoprawne odpowiedzi, to istnieje ryzyko, że cała konstrukcja będzie niestabilna. Dodatkowo, konieczność użycia nakrętki (element 4) do zabezpieczenia trzpienia (element 5) przed nałożeniem podkładki (element 3) jest kluczowym błędem, który może prowadzić do awarii w systemie. Praktyczne zastosowanie inżynieryjnych zasad montażu wymaga ścisłego przestrzegania zaleceń dotyczących kolejności, aby uniknąć sytuacji, w których luźne elementy mogłyby prowadzić do poważnych uszkodzeń lub wypadków. Nieprawidłowe podejście do montażu może również wpływać na dalsze użytkowanie haka, co podkreśla znaczenie dokładnego zrozumienia każdego elementu oraz jego roli w całej konstrukcji. Kluczowe jest, aby inżynierowie i technicy znali poprawną sekwencję montażu, co jest potwierdzone przez liczne standardy branżowe oraz dobre praktyki inżynieryjne. Przeanalizowanie każdego elementu oraz ich wzajemnych relacji w procesie montażu jest niezbędnym krokiem do zapewnienia zarówno bezpieczeństwa, jak i funkcjonalności całego zespołu.

Pytanie 5

Do kosztów materiałowych nie wlicza się

A. zużytego materiału

B. pracy obrabiarki

C. obsługi obrabiarki

D. zużytych narzędzi

Obsługa obrabiarki nie jest zaliczana do kosztów materiałowych, gdyż nie dotyczy bezpośredniego zużycia surowców wykorzystywanych w procesie produkcji. Koszty materiałowe obejmują wszystkie wydatki związane z nabyciem i przetworzeniem surowców, takich jak zużyty materiał oraz zużyte narzędzia. Przykładem może być produkcja elementów metalowych, gdzie do kosztów materiałowych zaliczamy stal, wykorzystywaną do wytwarzania detali. Koszty związane z obsługą obrabiarki, takie jak wynagrodzenia operatorów czy koszty energii, są klasyfikowane jako koszty ogólne produkcji. Zgodnie z dobrymi praktykami branżowymi, kluczowe jest precyzyjne rozdzielenie kosztów, by móc efektywnie analizować rentowność produkcji. Umożliwia to również lepsze zarządzanie budżetem oraz optymalizację procesów produkcyjnych.

Pytanie 6

Narzędzia, które pracują z wysokimi prędkościami skrawania, wykonuje się z stali

A. stopowej narzędziowej szybkotnącej

B. niestopowej do obróbki cieplnej

C. niestopowej narzędziowej

D. stopowej narzędziowej do pracy w wysokich temperaturach

Odpowiedzi, które wskazują na stal niestopową, stal niestopową narzędziową czy stal stopową do pracy na gorąco, przegapiły kilka ważnych spraw związanych z narzędziami skrawającymi do intensywnego użytku. Stal niestopowa, choć może być tańsza, nie ma takich właściwości jak twardość czy odporność na wysokie temperatury, które są ważne przy skrawaniu. Zazwyczaj używa się jej tam, gdzie nie ma dużych obciążeń ani wysokich prędkości. Stal stopowa narzędziowa do pracy na gorąco jest odporna na temperatury, ale nie daje twardości i odporności na ścieranie, jakie są konieczne w przypadku narzędzi szybkotnących. Generalnie, błędne wybory wynikają z niewłaściwego zrozumienia materiałów narzędziowych i ich praktycznego zastosowania. Wybór odpowiedniego materiału narzędziowego jest naprawdę kluczowy dla efektywności obróbki, więc warto dokładnie przeanalizować, co jest potrzebne.

Pytanie 7

Dokumentem stworzonym dla pracownika bezpośrednio realizującego daną czynność, zawierającym wszelkie niezbędne informacje do jej przeprowadzenia, jest?

A. rysunek złożeniowy

B. rysunek wykonawczy

C. karta technologiczna

D. karta instrukcyjna

Rysunek złożeniowy, rysunek wykonawczy oraz karta technologiczna, choć istotne w różnych kontekstach technicznych, nie spełniają funkcji karty instrukcyjnej. Rysunek złożeniowy przedstawia sposób, w jaki różne elementy składają się w całość, jednak nie zawiera szczegółowych instrukcji dotyczących procesu montażu. Jego głównym celem jest wizualizacja końcowego produktu, a nie dostarczenie krok po kroku wytycznych dla operatora. Z drugiej strony, rysunek wykonawczy koncentruje się na szczegółowym przedstawieniu wymiarów i tolerancji poszczególnych elementów, co jest niezwykle ważne dla inżynierów, ale również nie dostarcza pełnych instrukcji montażowych. Karty technologiczne, które definiują procesy produkcyjne oraz parametry technologiczne, także nie zastępują karty instrukcyjnej. Mogą one opisywać ogólne zasady i parametry operacyjne, ale nie są skierowane bezpośrednio do operatora, który potrzebuje konkretnych, praktycznych wskazówek. Wybór niewłaściwego dokumentu może prowadzić do nieporozumień w zespole produkcyjnym, co z kolei może skutkować błędami w wykonaniu operacji, a nawet wytwarzaniem wyrobów niezgodnych z wymaganiami jakościowymi. Dlatego tak ważne jest zrozumienie różnic między tymi dokumentami oraz ich odpowiednie zastosowanie w praktyce.

Pytanie 8

Aby uniknąć uszkodzenia łożyska w postaci zatarcia, nie powinno się podejmować działań korygujących, takich jak

A. użycie bardziej miękkiego smaru oraz unikanie nagłych przyspieszeń

B. korekcja montażu, zastosowanie obciążenia wstępnego lub wybór innego typu łożyska

C. dobór nowego środka smarnego lub zmiana sposobu montażu

D. zwiększenie wcisku i podniesienie ilości oleju

Zwiększenie wcisku oraz zwiększenie ilości oleju to działania, które mogą prowadzić do poprawy pracy łożysk i zmniejszenia ryzyka ich zatarcia. W przypadku łożysk, odpowiednie smarowanie jest kluczowe dla ich długowieczności i prawidłowego funkcjonowania. Zwiększona ilość oleju zapewnia lepsze smarowanie, co zmniejsza tarcie i ryzyko przegrzania. W praktyce, w przypadku łożysk w maszynach przemysłowych, stosuje się różne metody smarowania, takie jak smarowanie olejowe lub smarowanie z zastosowaniem smarów stałych. Warto również zauważyć, że zwiększenie wcisku może zmniejszyć luz w łożysku, co poprawia jego stabilność oraz wydajność. Zgodnie z normami ISO 281, odpowiedni dobór smaru oraz kontrola warunków eksploatacyjnych to kluczowe aspekty dla zapewnienia optymalnych parametrów pracy łożysk. Dlatego w kontekście zapobiegania zatarciom łożysk, te działania są nie tylko uzasadnione, ale wręcz zalecane.

Pytanie 9

Jakie jest naprężenie w pręcie o przekroju 10 mm2, gdy jest on rozciągany siłą 5 kN?

A. 2 MPa

B. 50 MPa

C. 500 MPa

D. 20 MPa

Odpowiedź 500 MPa jest prawidłowa, ponieważ naprężenie w pręcie oblicza się według wzoru: naprężenie = siła / pole przekroju. W tym przypadku siła wynosi 5 kN, co odpowiada 5000 N, a pole przekroju wynosi 10 mm², co możemy przeliczyć na m², co daje 10 x 10^-6 m². Zatem, naprężenie obliczamy jako 5000 N / (10 x 10^-6 m²) = 500 MPa. Taka wartość naprężenia jest istotna w inżynierii materiałowej, ponieważ pozwala na ocenę wytrzymałości materiału i jego zdolności do przenoszenia obciążeń. Przykładowo, w konstrukcjach budowlanych lub mechanicznych, znajomość naprężenia pozwala na dobór odpowiednich materiałów, a także na projektowanie elementów, które nie przekroczą swoich granic wytrzymałościowych. Wartości naprężeń w MPa są często używane w standardach jak ISO czy EN, które regulują bezpieczeństwo i jakość materiałów w różnych zastosowaniach.

Pytanie 10

Która produkcja charakteryzuje się znaczącym udziałem obróbek ręcznych bez użycia specjalistycznych narzędzi oraz z wykorzystaniem maszyn uniwersalnych?

A. Jednostkowa

B. Wielkoseryjna

C. Seryjna

D. Małoseryjna

Odpowiedź "jednostkowa" jest poprawna, ponieważ produkcja jednostkowa charakteryzuje się tym, że powstają pojedyncze egzemplarze produktów, często dostosowane do specyficznych wymagań klientów. W tej formie produkcji istotne jest, że znaczna część obróbki odbywa się ręcznie, co pozwala na dużą elastyczność i dopasowanie do indywidualnych potrzeb. Produkcja jednostkowa jest typowa w przypadku rzemiosła artystycznego, prototypów czy specjalistycznych maszyn. Użytkowanie maszyn uniwersalnych, które są przystosowane do różnych zadań, sprzyja efektywności w małych seriach produkcji i pozwala na szybkie dostosowanie procesu produkcyjnego do zmieniających się wymagań rynku. W kontekście standardów przemysłowych, takie podejście wpisuje się w koncepcję Lean Manufacturing, gdzie istotna jest eliminacja marnotrawstwa i maksymalizacja wartości dla klienta. Dobrą praktyką w produkcji jednostkowej jest również stosowanie technologii CAD/CAM, co pozwala na precyzyjne projektowanie i szybką realizację zamówień.

Pytanie 11

Który wymiar średnicy zewnętrznej wieńca zębatego należy przygotować do wykonania koła zębatego o liczbie zębów 52 i module 3?
Skorzystaj z zależności na średnicę wierzchołkową koła zębatego:
$$ d_w = m \cdot (z + 2) $$

A. 106 mm

B. 104 mm

C. 162 mm

D. 156 mm

Odpowiedź 162 mm jest prawidłowa, ponieważ do obliczenia średnicy wierzchołkowej koła zębatego używamy wzoru dw = m * (z + 2), gdzie m to moduł, a z to liczba zębów. W tym przypadku, mając moduł równy 3 oraz 52 zęby, podstawiamy te wartości do wzoru: dw = 3 * (52 + 2) = 3 * 54 = 162 mm. Zrozumienie tego wzoru jest kluczowe w projektowaniu kół zębatych, gdzie precyzja wymiarów wpływa na efektywność pracy przekładni zębatych. W praktyce, właściwe obliczenie średnicy wierzchołkowej zapewnia prawidłowe dopasowanie zębów kół zębatych, co jest niezbędne dla płynności pracy mechanizmu. W przemyśle inżynieryjnym znajomość takich obliczeń jest podstawą w tworzeniu efektywnych systemów napędowych, a także w utrzymaniu ich w dobrym stanie. Warto również zaznaczyć, że standardy takie jak ISO 6336 regulują szczegóły dotyczące projektowania i wymiarowania kół zębatych, co czyni te obliczenia szczególnie istotnymi w kontekście branży mechanicznej.

Pytanie 12

Jakie metody stosuje się w celu ochrony konstrukcji stalowych przed wpływem warunków atmosferycznych?

A. nagniatanie

B. cynkowanie

C. piaskowanie

D. nawęglanie

Cynkowanie to proces, który polega na pokrywaniu powierzchni stalowych warstwą cynku, co znacząco zwiększa ich odporność na korozję. Jest to jedna z najczęściej stosowanych metod zabezpieczania konstrukcji stalowych narażonych na działanie czynników atmosferycznych, takich jak wilgoć, deszcz czy zmienne temperatury. Cynk pełni funkcję anodową, co oznacza, że w przypadku uszkodzenia powłoki, cynk będzie chronił stal przed korozją, zanim dojdzie do jej uszkodzenia. Przykłady zastosowania cynkowania obejmują ogrodzenia, mosty, konstrukcje przemysłowe oraz elementy infrastruktury, które są szczególnie narażone na szkodliwe działanie środowiska. W praktyce, zgodnie z normą PN-EN ISO 1461, cynkowanie ogniowe jest preferowaną metodą na dużą skalę, zapewniającą długoterminową ochronę. Ta technika stanowi fundament w zakresie ochrony antykorozyjnej i jest wpisana w szereg standardów inżynieryjnych, co czyni ją kluczowym elementem przy projektowaniu i budowie obiektów stalowych.

Pytanie 13

Dokumenty dotyczące organizacji produkcji nie obejmują

A. zestawień pracochłonności wyrobu

B. ewidencji stosowania pomocy warsztatowych

C. harmonogramów obróbki lub montażu

D. rozplanowania stanowisk pracy

Ewidencja stosowania pomocy warsztatowych nie należy do dokumentów związanych z organizacją produkcji, ponieważ jest to bardziej narzędzie wspierające procesy produkcyjne niż dokumentacja organizacyjna samych procesów. Zestawienia pracochłonności wyrobu, harmonogramy obróbki czy rozplanowanie stanowisk pracy są kluczowymi elementami planowania produkcji. Przykładowo, zestawienie pracochłonności wyrobu pozwala na dokładne określenie czasu potrzebnego na wykonanie poszczególnych operacji, co jest istotne dla efektywności procesu produkcyjnego. Harmonogramy obróbki lub montażu zapewniają organizację pracy na poziomie operacyjnym, a rozplanowanie stanowisk pracy wpływa na ergonomię i wydajność pracowników. Dokumenty te są zgodne z najlepszymi praktykami w zakresie zarządzania produkcją, jak np. metodyka Lean Manufacturing, która kładzie nacisk na minimalizację marnotrawstwa i optymalizację procesów. Dzięki temu, organizacja produkcji może działać sprawniej i bardziej efektywnie, co prowadzi do zwiększenia konkurencyjności firmy na rynku.

Pytanie 14

Rysunek przedstawia wszystkie elementy składające się na dane urządzenie

A. złożeniowy

B. operacyjny

C. czynnościowy

D. wykonawczy

Rysunek złożeniowy to dokumentacja techniczna, która przedstawia wszystkie części składające się na dane urządzenie oraz ich wzajemne relacje. W inżynierii mechanicznej oraz produkcji, rysunki złożeniowe są kluczowe, ponieważ umożliwiają projektantom, inżynierom i technikom zrozumienie skomplikowanej struktury urządzenia. Przykładem zastosowania rysunku złożeniowego może być konstrukcja nowego silnika, gdzie każdy komponent, od tłoków po wał korbowy, musi być dokładnie zdefiniowany, aby zapewnić właściwe funkcjonowanie całego systemu. Dobre praktyki inżynieryjne nakazują stosowanie standardów, takich jak ISO 128, które regulują zasady rysunków technicznych i zapewniają ich zrozumiałość oraz jednoznaczność. Zrozumienie dokumentacji złożeniowej jest niezbędne także w procesie serwisowania urządzeń, gdzie technicy muszą wiedzieć, jak zdemontować i złożyć mechanizmy z zachowaniem ich funkcjonalności.

Pytanie 15

Aby wykonać wał o średnim obciążeniu, konieczne jest użycie stali

A. stopowej narzędziowej

B. niestopowej narzędziowej

C. niestopowej wyższej jakości

D. stopowej o wysokich właściwościach wytrzymałościowych

Wybór niestopowej stali wyższej jakości do wykonania średnio obciążonego wału jest uzasadniony ze względu na jej korzystne właściwości mechaniczne oraz kosztowe. Niestopowe stale, takie jak stal C45, charakteryzują się dobrą wytrzymałością na rozciąganie oraz odpowiednią twardością, co czyni je idealnym materiałem do produkcji wałów, które nie są narażone na ekstremalne obciążenia czy korozję. Przykłady zastosowania niestopowych stali wyższej jakości obejmują wały w maszynach przemysłowych, gdzie wymagana jest zarówno trwałość, jak i ekonomiczność. Dodatkowo, stosowanie tego rodzaju stali jest zgodne z normami ISO oraz EN, które zalecają stosowanie materiałów o odpowiednich parametrach wytrzymałościowych w kontekście konstrukcji mechanicznych. Właściwy wybór stali wpływa na żywotność i efektywność pracy maszyn, co podkreśla znaczenie dobrych praktyk inżynieryjnych w projektowaniu i produkcji komponentów mechanicznych.

Pytanie 16

Do nacięcia rowka wpustowego zgodnie z rysunkiem, należy zastosować narzędzie oznaczone literą

A. A.

B. B.

C. C.

D. D.

Wybór narzędzi oznaczonych literami A, B lub D do nacięcia rowka wpustowego jest nieodpowiedni, co wynika z braku odpowiednich cech oraz zastosowań tych narzędzi w kontekście skrawania. Narzędzia te mogą być projektowane do innych zastosowań, które nie odpowiadają wymaganiom związanym z precyzyjnym nacinaniem rowków. Przykładowo, jeśli narzędzie oznaczone literą A to wiertło, jego konstrukcja nie pozwala na wykonywanie operacji skrawania w poziomie, co jest kluczowe w przypadku rowków wpustowych. Wiertła są przeznaczone do wiercenia otworów, nie zaś do formowania rowków. Narzędzie B, przypuszczalnie różnego rodzaju narzędzie skrawające, może nie mieć odpowiedniego kształtu ani geometrii, co uniemożliwia precyzyjne wykonanie rowków. Z kolei narzędzie D, mogące być narzędziem do cięcia lub innego rodzaju obróbki, również nie spełnia wymagań dla tego konkretnego procesu. Kluczowym aspektem przy wyborze narzędzia jest zrozumienie jego funkcji i zastosowania zgodnie z instrukcjami producenta oraz normami branżowymi. Niewłaściwy dobór narzędzi prowadzi nie tylko do nieefektywnej obróbki, ale również zwiększa ryzyko uszkodzenia materiału oraz narzędzi, co w konsekwencji może prowadzić do strat czasowych i finansowych w procesie produkcji.

Pytanie 17

W produkcji masowej do szybkiej weryfikacji wymiarów wałków 30h7 wykorzystuje się

A. sprawdziany dwugraniczne

B. maszynę pomiarową współrzędnościową

C. suwmiarki o zakresie 0,1 mm

D. mikrometryczne przyrządy do pomiaru średnicy

Sprawdziany dwugraniczne to narzędzia pomiarowe, które są szczególnie przydatne w kontroli wymiarowej wałków o tolerancji 30h7. Tolerancja ta oznacza, że średnica wałka powinna mieścić się w określonym zakresie, co wymaga precyzyjnego pomiaru. Sprawdziany dwugraniczne pozwalają na szybkie i efektywne określenie, czy dany element mieści się w wymaganych granicach tolerancji. Dzięki ich konstrukcji użytkownik może łatwo ocenić, czy wymiar elementu jest zgodny z normami, co jest kluczowe w produkcji seryjnej, gdzie czas pomiaru jest istotny. W praktyce, sprawdziany te są wykorzystywane w liniach produkcyjnych, gdzie zapewniają wysoką jakość produktów. Warto również zaznaczyć, że zgodnie z normami ISO, takie sprawdzanie wymiarów jest standardowym procesem, który wspiera utrzymanie wysokiej jakości w produkcji. Użycie sprawdzianów dwugranicznych pozwala na minimalizację błędów pomiarowych oraz zwiększa efektywność kontroli jakości.

Pytanie 18

Odlewy elementów maszyn typu korpus, które powinny cechować się niskimi kosztami oraz dobrym tłumieniem wibracji, najlepiej wykonać

A. z żeliwa szarego

B. ze stali konstrukcyjnej

C. ze staliwa konstrukcyjnego

D. z brązu cynowego

Żeliwo szare jest materiałem, który charakteryzuje się korzystnym stosunkiem ceny do jakości, a także doskonałymi właściwościami tłumiącymi drgania. Jego struktura mikrokrystaliczna, z obecnością grafitu w postaci płatków, sprawia, że jest ono w stanie rozpraszać energię mechaniczną, co czyni je idealnym wyborem do produkcji korpusów maszyn. W zastosowaniach inżynieryjnych, takich jak budowa silników, przekładni czy urządzeń hydraulicznych, żeliwo szare jest często wybierane ze względu na swoją odporność na ścieranie oraz zdolność do absorpcji drgań. Dodatkowo, technologia odlewania żeliwa szarego jest dobrze rozwinięta, co umożliwia uzyskanie precyzyjnych kształtów i wymiarów, co jest kluczowe w aplikacjach wymagających wysokiej dokładności. Zgodność z normami ISO oraz praktykami branżowymi sprawia, że materiał ten jest powszechnie stosowany w przemyśle maszynowym.

Pytanie 19

Który typ stali ma naprężenia dopuszczalne na rozciąganie najbardziej porównywalne z naprężeniami występującymi w elemencie o powierzchni przekroju poprzecznego wynoszącej 100 mm2, który jest rozciągany stałą siłą osiową o wartości 15 000 N?

A. E360 (kr = 175 MPa)

B. S275 (kr = 130 MPa)

C. E295 (kr = 145 MPa)

D. S185 (kr = 100 MPa)

Wybór odpowiedzi E360, S275 czy S185 nie jest uzasadniony w kontekście analizowanego zadania, ponieważ każde z tych gatunków stali posiada różne dopuszczalne naprężenia, które są albo zbyt wysokie, albo zbyt niskie w porównaniu do obliczonego naprężenia 150 MPa. Gatunek E360, o naprężeniu 175 MPa, znacząco przekracza wymagane wartości, co może prowadzić do nieoptymalnego doboru materiału w projektach budowlanych, a tym samym do nadmiernych kosztów. Gatunek S275, z naprężeniem 130 MPa, również nie spełnia kryteriów, ponieważ jego dopuszczalne naprężenie jest niższe niż obliczone ciśnienie. Z kolei stal S185, o wartości 100 MPa, jest zbyt słaba, aby można ją było zastosować w zastosowaniach, gdzie wymagane jest większe naprężenie rozciągające. Takie pomyłki w doborze materiałów mogą wynikać z braku zrozumienia różnicy pomiędzy różnymi klasami stali oraz ich właściwościami mechanicznymi. Należy pamiętać, że odpowiedni dobór materiałów jest kluczowy dla bezpieczeństwa oraz integralności konstrukcji, a także powinien być oparty na konkretnych obliczeniach oraz wymaganiach projektowych.

Pytanie 20

Właściwości plastyczne blachy niskowęglowej, która ma być użyta do głębokiego tłoczenia, poprawia się poprzez

A. hartowanie

B. nawęglanie

C. cyjanowanie

D. przesycanie

Hartowanie, nawęglanie oraz cyjanowanie to procesy obróbcze, które w wielu zastosowaniach metalowych mają swoje uzasadnienie, lecz nie są właściwe dla poprawy plastyczności blachy niskowęglowej przeznaczonej do głębokiego tłoczenia. Hartowanie polega na szybkim chłodzeniu stali po jej nagrzaniu, co zwiększa twardość, ale jednocześnie znacznie obniża plastyczność. To podejście jest zatem sprzeczne z wymaganiami dla materiałów, które muszą być formowalne. Nawęglanie to proces, w którym węgiel jest wprowadzany do powierzchni stali, co może zwiększać twardość tylko w wybranym obszarze, ale nie wpływa na ogólne właściwości plastyczne blachy. W przypadku cyjanowania, który polega na wprowadzeniu węgla i azotu do powierzchni, również obserwujemy wzrost twardości, co w efekcie może czynić materiał bardziej kruchym. Działania te mogą prowadzić do błędnych wniosków, że są to odpowiednie metody dla poprawy plastyczności, podczas gdy w rzeczywistości mogą one negatywnie wpływać na zdolności formowania materiału. W praktyce, dla uzyskania odpowiednich właściwości blachy niskowęglowej, kluczowe jest zastosowanie przesycania, które pozwala na optymalizację zarówno wytrzymałości, jak i plastyczności, co jest niezbędne w aplikacjach przemysłowych.

Pytanie 21

Otwór w części przedstawionej na rysunku należy wywiercić wiertłem pozostawiając naddatek na dalszą obróbkę, a następnie

A. pogłębić pogłębiaczem.

B. rozwiercić rozwiertakiem zgrubnym i wykańczającym.

C. nawiercić nawiertakiem nakiełkującym.

D. po wiercić wiertłem krętym na wymiar nominalny.

Rozwiercanie otworu rozwiertakiem zgrubnym i wykańczającym jest właściwą metodą obróbcza po wierceniu, szczególnie w kontekście otworów o wymaganej dokładności wymiarowej i jakości powierzchni. Otwór oznaczony jako Ø12H7 wymaga precyzyjnego wymiaru, a tolerancja H7 wskazuje na niewielkie dopuszczalne odchylenia od nominalnej średnicy. Stosowanie rozwiertaka zgrubnego pozwala na pierwsze, szybsze uzyskanie zbliżonego wymiaru, a następnie rozwiertak wykańczający pozwala na osiągnięcie ostatecznej dokładności. Dzięki temu procesowi można uzyskać otwory, które spełniają wysokie standardy jakości, co jest kluczowe w aplikacjach inżynieryjnych oraz w produkcji masowej. W praktyce, takie podejście jest zgodne z normami ISO dla obróbki skrawaniem, które podkreślają konieczność stosowania odpowiednich narzędzi dostosowanych do specyficznych wymagań obróbczych. Użycie rozwiertaka w tym przypadku jest zatem najlepszą praktyką, gwarantującą zarówno precyzyjny wymiar, jak i odpowiednią jakość powierzchni.

Pytanie 22

Zakład mechaniczny produkuje 4 000 sztuk prostych profili o masie 500 g każdy. Na podstawie danych z tabeli określ jakim rodzajem produkcji charakteryzuje się ten zakład.

Rodzaj produkcji	Roczny program produkcyjny
Rodzaj produkcji	Wyrób A	Wyrób B	Wyrób C
Jednostkowa	do 5	do 10	do 100
Małoseryjna	5÷100	10÷200	100÷500
Seryjna	100÷300	200÷500	500÷5000
Wielkoseryjna	300÷1000	500÷5000	5000÷50000
Masowa	ponad 1000	ponad 5000	ponad 50000
Wyroby A – elementy o dużych gabarytach, znacznej pracochłonności i ciężarze ponad 300 N.
Wyroby B – elementy o średnich wymiarach i pracochłonności oraz ciężarze od 80 do 300 N.
Wyroby C – elementy małe, o niewielkiej pracochłonności i ciężarze do 80 N.
G=m·g

A. Seryjna.

B. Małoseryjna.

C. Masowa.

D. Wielkoseryjna.

Zakład mechaniczny, produkując 4000 sztuk prostych profili o masie 500 g każdy, charakteryzuje się produkcją seryjną. W kontekście klasyfikacji produkcji, produkcja seryjna odnosi się do wytwarzania wyrobów w ilościach, które mieszczą się w przedziale od 500 do 5000 jednostek, co idealnie pasuje do przedstawionych danych. W związku z tym, produkcja odbywa się w zorganizowany sposób, umożliwiając efektywne wykorzystanie zasobów i optymalizację procesów. W praktyce, produkcja seryjna jest często stosowana w branży, gdzie zapotrzebowanie na produkty jest stabilne, a produkcja może być dostosowana do wymagań rynku. Przykłady zastosowania to produkcja komponentów do pojazdów, elementów konstrukcyjnych czy sprzętu AGD. Ważne jest, aby przedsiębiorstwa stosujące produkcję seryjną wdrażały standardy jakości oraz dobre praktyki w zakresie zarządzania produkcją, co pozwala na utrzymanie wysokiej jakości wyrobów oraz efektywności procesów produkcyjnych.

Pytanie 23

Do wykonania na wiertarce zagłębienia na powierzchni czołowej części przedstawionej na ilustracji, w którym będzie schowany łeb śruby, należy zastosować

A. ściernicę.

B. frez.

C. przeciągacz.

D. pogłębiacz.

Pogłębiacz jest specjalistycznym narzędziem, które znajduje zastosowanie w różnych procesach obróbczych, w tym w przygotowywaniu zagłębień na śruby, co jest kluczowe na etapie montażu. Główna funkcja pogłębiacza polega na precyzyjnym wykonaniu otworów o dokładnie określonej średnicy oraz głębokości, co pozwala na schowanie łba śruby w powierzchni. Użycie pogłębiacza zapewnia nie tylko estetyczny wygląd montowanego elementu, ale także zapobiega uszkodzeniom śruby czy materiału, w którym jest ona osadzona. W praktyce, podczas instalacji elementów mechanicznych, zastosowanie pogłębiacza jest powszechną praktyką zalecaną w dokumentacjach technicznych. Standardy branżowe, takie jak ISO, podkreślają znaczenie precyzyjnego dopasowania elementów, co bezpośrednio wpływa na trwałość i efektywność konstrukcji. Właściwy dobór narzędzi obróbczych, jak pogłębiacz, jest kluczowy dla osiągnięcia wysokiej jakości pracy i uniknięcia późniejszych problemów związanych z montażem.

Pytanie 24

Do jakościowych parametrów procesu produkcji wałka maszynowego nie wlicza się

A. składu chemicznego materiału

B. właściwości warstwy wierzchniej

C. precyzji kształtowej

D. precyzji wymiarowej

Skład chemiczny materiału nie jest bezpośrednim parametrem jakościowym procesu wytwarzania wałka maszynowego, który dotyczy głównie jego funkcjonalnych i geometrycznych właściwości. Parametry jakościowe, takie jak dokładność wymiarowa, dokładność kształtowa oraz własności warstwy wierzchniej, są kluczowe dla zapewnienia, że element będzie spełniał wymagania eksploatacyjne i technologiczne. W praktyce, skład chemiczny materiału jest istotny na etapie doboru surowców oraz może wpływać na właściwości mechaniczne, ale nie jest bezpośrednio związany z jakością wytworzonego wałka w kontekście jego wymiarów czy kształtu. Zgodnie z normami ISO 9001 oraz standardami branżowymi, jakość procesu produkcyjnego ocenia się głównie na podstawie jego zdolności do spełnienia wymagań określonych w dokumentacji technicznej. Przykładowo, w przypadku wałków maszynowych, precyzyjne pomiary wymiarów i kształtów są niezbędne w celu zapewnienia pasowania z innymi elementami układu napędowego, co jest kluczowe dla prawidłowego działania maszyn.

Pytanie 25

Aby wykonać płytę tnącą do wykrojnika, należy użyć stali

A. szybkotnącej

B. narzędziowej do pracy na gorąco

C. narzędziowej do pracy na zimno

D. węglowej standardowej jakości

Prawidłową odpowiedzią jest stal narzędziowa do pracy na zimno, ponieważ wykrojniki wymagają materiałów o wysokiej twardości, odporności na ścieranie oraz stabilności wymiarowej w niskich temperaturach. Stal narzędziowa do pracy na zimno, znana również jako stal o wysokiej twardości, jest idealna do produkcji narzędzi takich jak wykrojniki, z uwagi na swoje właściwości mechaniczne, które pozwalają na długotrwałe użytkowanie bez deformacji. Przykładem takiej stali jest stal typu D2, która charakteryzuje się wysoką twardością po hartowaniu oraz dobrą odpornością na ścieranie, co czyni ją świetnym wyborem dla wykrojników stosowanych w procesach obróbczych. Standardy branżowe, takie jak ISO 4957, definiują wymagania dla stali narzędziowej, co podkreśla znaczenie wyboru odpowiednich materiałów w procesie produkcji. Zastosowanie stali narzędziowej do pracy na zimno w procesach takich jak cięcie, tłoczenie czy formowanie jest kluczowe dla zapewnienia precyzyjnych wymiarów i wysokiej jakości wyrobów.

Pytanie 26

Aby ustalić, jak przylegają do siebie dwie płaszczyzny współdziałających elementów, takich jak łoże tokarki i suport, stosuje się

A. liniał krawędziowy

B. suwmiarkę uniwersalną

C. kalkę techniczną

D. szczelinomierz

Użycie kalki technicznej, liniału krawędziowego i suwmiarki do oceny przylegania płaszczyzn to raczej zły wybór, jak na precyzyjne pomiary. Kalki techniczne są raczej do przenoszenia rysunków, a nie do pomiarów szczelin. A liniał krawędziowy to owszem, może pomóc sprawdzić prostoliniowość, ale nie da nam informacji o luzie między płaszczyznami. Suwmiarka uniwersalna, chociaż popularna, nie jest idealnym narzędziem do tak precyzyjnych pomiarów. Często się zdarza, że ludzie myślą, że mogą używać uniwersalnych narzędzi do zadań, które wymagają czegoś bardziej specjalistycznego, co prowadzi do błędów. W pracach tokarskich, gdzie liczy się precyzja, ważne jest, aby mieć pod ręką odpowiednie narzędzia, jak szczelinomierz. To kluczowe dla jakości produktów i skuteczności procesów produkcyjnych.

Pytanie 27

Kontrola stanu osłon ochronnych maszyny należy do obowiązków serwisowych

A. codziennej

B. sezonowej

C. zabezpieczającej

D. diagnostycznej

Wybór odpowiedzi dotyczącej zabezpieczeń, sezonowej lub diagnostycznej obsługi wskazuje na pewne nieporozumienia dotyczące praktyk związanych z bezpieczeństwem maszyn. Zabezpieczająca obsługa odnosi się zazwyczaj do działań mających na celu wdrożenie systemów ochronnych, ale nie obejmuje codziennego nadzoru nad ich stanem. Sezonowa obsługa, w kontekście maszyn, zazwyczaj dotyczy rutynowych przeglądów technicznych przeprowadzanych w określonych okresach czasu, co nie jest adekwatne w kontekście ochrony osłon, które wymagają codziennej weryfikacji. Z kolei diagnostyczna obsługa skupia się na identyfikacji problemów funkcjonalnych i nie jest skoncentrowana na aspektach bezpieczeństwa, które powinny być monitorowane na bieżąco. Niezrozumienie tych różnic może prowadzić do lekceważenia kluczowych procedur dotyczących bezpieczeństwa. Operatorzy powinni być świadomi, że każdy dzień pracy powinien zaczynać się od przeglądu maszyn i ich osłon, aby minimalizować ryzyko wypadków. To podejście nie tylko jest zgodne z regulacjami prawnymi, ale również wpisuje się w kulturę proaktywnego zarządzania bezpieczeństwem w miejscu pracy.

Pytanie 28

Który z podanych pierwiastków negatywnie wpływa na właściwości antykorozyjne stali?

A. Nikiel.

B. Chrom.

C. Wodór.

D. Molibden.

Wodór to dość ważny pierwiastek, zwłaszcza kiedy myślimy o stali i jej właściwościach antykorozyjnych. Podczas różnych procesów technologicznych, jak spawanie czy obróbka cieplna, wodór może wnikać w stal. To zjawisko może prowadzić do tzw. pęknięć wodorowych, które powstają, gdy wodór osadza się w mikroporach stali. W efekcie, struktura stali staje się słabsza, co niestety zmniejsza jej odporność na korozję. Te właściwości są naprawdę kluczowe w wielu branżach, takich jak budownictwo czy przemysł chemiczny, gdzie stal jest narażona na działanie różnych niebezpiecznych substancji. Aby zminimalizować problemy z wodorem, stosuje się różne techniki, takie jak odpowiednia obróbka cieplna oraz wybór stali o niskiej zawartości tego pierwiastka. Na przykład w budownictwie projektanci muszą brać to pod uwagę, żeby zapewnić trwałość konstrukcji i uniknąć problemów z korozją oraz pęknięciami wywołanymi przez wodór.

Pytanie 29

Kolejność technologiczna zabiegów oraz operacji obróbczych otworu w tulei, w której umieszczone jest łożysko, powinna przedstawiać się następująco:

A. toczenie walcowe, toczenie czołowe, szlifowanie

B. nawiercanie, wiercenie, powiercanie, wytaczanie wykańczające

C. frezowanie czołowe, nakiełkowanie, toczenie czołowe, wytaczanie wykańczające

D. wiercenie, honowanie, polerowanie

Odpowiedź nawiercanie, wiercenie, powiercanie, wytaczanie wykańczające jest prawidłowa, ponieważ przedstawia sekwencję operacji, które są standardowo stosowane w procesie obróbki otworów pod łożyska. Na początku, nawiercanie jest kluczowym etapem, który polega na wytworzeniu początkowego otworu w materiale, co stanowi bazę dla dalszych operacji. Następnie, wiercenie zwiększa średnicę otworu, co pozwala na uzyskanie wymaganych parametrów geometrycznych. Po tym etapie, powiercanie służy do precyzyjnego dopasowania średnicy oraz poprawy jakości powierzchni otworu. W końcu, wytaczanie wykańczające ma na celu uzyskanie ostatecznych tolerancji wymiarowych oraz gładkości powierzchni, co jest szczególnie istotne w przypadku komponentów narażonych na duże obciążenia, jak łożyska. Stosowanie tej kolejności operacji zapewnia nie tylko osiągnięcie właściwych wymiarów, ale również minimalizuje ryzyko powstawania defektów, co jest zgodne z najlepszymi praktykami w branży inżynieryjnej.

Pytanie 30

Który wymiar odpowiada prawidłowo wykonanemu wałkowi c|)50h8? Skorzystaj z tabeli.

Wymiary graniczne mm		Tolerancje normalne w μm
powyżej	do	h6	h7	h8	h9
30	50	16	25	39	62
50	80	19	30	46	74

A. 49,949 mm

B. 50,039 mm

C. 49,999 mm

D. 50,029 mm

Odpowiedź 49,999 mm jest prawidłowa, ponieważ odpowiada wymiarowi granicznemu dolnemu dla wałka φ50h8, który mieści się w ustalonej tolerancji h8. Tolerancja dla wymiaru 50 mm w normie wynosi -39 µm, co oznacza, że wymiar minimalny, który jest akceptowalny dla wałka, wynosi 49,961 mm. Podczas produkcji elementów, takich jak wałki, niezwykle ważne jest, aby wymiary były zgodne z ustalonymi tolerancjami, aby zapewnić odpowiednią funkcjonalność oraz kompatybilność z innymi komponentami w mechanizmach. Przy wymiarach nominalnych, takich jak 50 mm, tolerancje są ustanawiane w celu zminimalizowania luzów i zapewnienia właściwego dopasowania w montażu. W praktyce, dokładność wymiarów może decydować o wydajności oraz trwałości mechanizmów, dlatego znajomość i umiejętność odczytywania tolerancji jest kluczowa w inżynierii mechanicznej, a odpowiednia kontrola wymiarów jest standardem w branży. Wybierając 49,999 mm, masz pewność, że wałek spełnia wymogi wymiarowe i może być użyty w dalszym procesie produkcji.

Pytanie 31

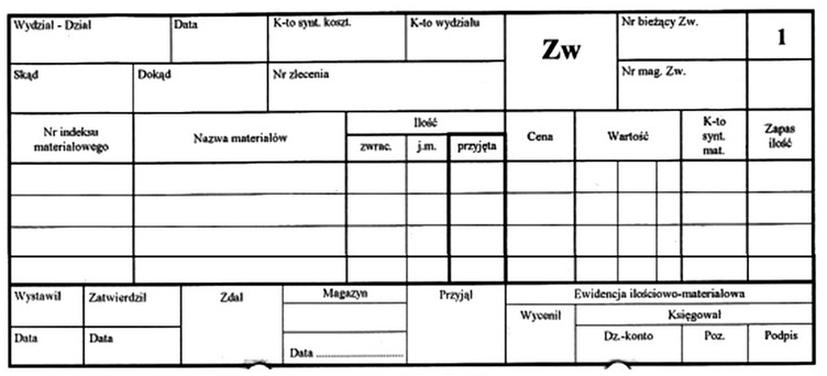

Dokument przedstawiony na rysunku należy wypełnić przy

A. przekazaniu materiału przeznaczonego na sprzedaż.

B. zwrocie pobranego materiału.

C. przekazaniu materiału między magazynami wewnątrz zakładu.

D. przyjęciu materiału z jednostki wchodzącej w skład przedsiębiorstwa.

Zauważyłem, że odpowiedzi, które podałeś, mogą wprowadzać w błąd w kwestii działania dokumentu ZW. Na przykład mówienie o przekazywaniu materiałów między magazynami to nie to samo, co zwroty, a dokumenty ZW dotyczą jednak zwrotów. Do przekazywania materiałów między magazynami używa się innych formularzy, jak PW, które są do tego stworzone. Podobnie, przyjęcie materiału z jednostki w ramach firmy też nie ma nic wspólnego z ZW, bo to dotyczy przyjęcia towaru, a nie zwrotu. Takie myślenie może prowadzić do zamieszania w inwentaryzacji. Warto pamiętać, że przekazanie materiału na sprzedaż też nie mieści się w kontekście zwrotów, bo dokument ZW nie służy do rejestracji sprzedaży. Kluczową rzeczą, którą musisz zrozumieć, to różnica między przyjęciem a zwrotem towarów. To jest naprawdę istotne w pracy w magazynie i ma duże znaczenie dla ogólnej efektywności w logistyce.

Pytanie 32

Aby chronić stalową konstrukcję mostu przed wpływem korozji, należy zastosować

A. elementy galwaniczne

B. platerowanie

C. elementy stężeniowe

D. ochronę elektrochemiczną

Ogniwa stężeniowe i ogniwa galwaniczne to terminy związane z reakcjami elektrochemicznymi, ale ich zastosowanie w kontekście ochrony konstrukcji stalowych przed korozją jest niewłaściwe. Ogniwa stężeniowe dotyczą głównie analiz chemicznych, gdzie stężenia reagentów wpływają na kierunek i intensywność reakcji, ale nie mają bezpośredniego zastosowania w ochronie przed korozją stali. Z kolei ogniwa galwaniczne w istocie mogą być używane w procesach korozji, jednak nie są one metodą ochrony, a raczej przejawem tego zjawiska. Ochrona elektrochemiczna, która jest poprawną odpowiedzią, używa koncepcji galwanizacji i katodowej ochrony, co czyni ją bardziej odpowiednią. Platerowanie natomiast, choć również może być używane do zabezpieczania powierzchni, nie jest metodą elektrochemiczną. Platerowanie polega na nałożeniu cienkiej warstwy metalu na inny metal, co nie zawsze zapewnia efektywną ochronę przed korozją w długim okresie. Często prowadzi to do mylnego przekonania, że im grubsza warstwa, tym lepsza ochrona, co nie jest prawdą, gdyż zbyt gruba warstwa może prowadzić do pękania i łuszczenia się. Uzycie niewłaściwych terminów i koncepcji prowadzi do błędnych wniosków, co może w dłuższym czasie skutkować poważnymi problemami w zachowaniu integralności konstrukcji stalowych.

Pytanie 33

Poprawnie wykonany rysunek zestawieniowy podzespołu maszynowego przedstawiono na rysunku oznaczonym literą

A. A.

B. B.

C. C.

D. D.

Odpowiedź D jest naprawdę trafiona! Pokazuje, jak powinny wyglądać rysunki zestawieniowe podzespołów maszyn. Taki rysunek nie tylko pokazuje, jak coś złożyć, ale też ukazuje, jak poszczególne elementy są ze sobą połączone i w jakich odległościach się znajdują. W przypadku rysunku D, wszystko jest ułożone zgodnie z normami inżynieryjnymi, co znaczy, że mamy do czynienia z dobrze zaprojektowanym dokumentem. Rysunki tego rodzaju są super ważne w projektowaniu maszyn, bo pomagają inżynierom i monterom zrozumieć, jak skomplikowane elementy działają razem. Z mojego doświadczenia, im lepszy rysunek, tym mniejsze ryzyko pomyłek w montażu i większa efektywność produkcji. Każdy element powinien być oznaczony tak, żeby jego miejsce w konstrukcji było jasne, a to ma kluczowe znaczenie dla sukcesu projektów. No i D spełnia też standardy ISO, więc można powiedzieć, że jest wzorem do naśladowania.

Pytanie 34

Schemat przedstawia przebieg operacji wytwarzania charakterystyczny dla produkcji

A. ciągłej.

B. małoseryjnej.

C. masowej.

D. prototypowej.

Podczas analizy błędnych odpowiedzi warto zwrócić uwagę na różnice w charakterystyce procesów produkcji. Prototypowa produkcja koncentruje się na tworzeniu pojedynczych egzemplarzy lub niewielkich serii produktów, co nie wymaga skomplikowanego i elastycznego schematu operacyjnego. Z tego powodu, nie odpowiada to małoseryjnej produkcji, gdzie istotna jest zdolność do powtarzalności i adaptacji. Produkcja masowa, w przeciwieństwie do tego, opiera się na liniowych i powtarzalnych procesach, co nie spełnia wymagań dla małoseryjnej produkcji, gdzie istotne są zmiany i dostosowanie do specyficznych wymagań klientów. Produkcja ciągła charakteryzuje się nieprzerwaną realizacją jednego produktu, co również nie odpowiada na potrzeby związane z różnorodnością małych serii. Osoby analizujące te różnice często popełniają błąd myślowy, zakładając, że wszystkie rodzaje produkcji mogą być zamiennie stosowane w każdych warunkach. Kluczowym aspektem w zrozumieniu tych koncepcji jest świadomość, że różne modele produkcji posiadają swoje określone standardy i dobre praktyki, które najlepiej odpowiadają na wymagania rynku oraz specyfikę wytwarzanych produktów.

Pytanie 35

Jaką grupę materiałów wykorzystuje się do tymczasowego zabezpieczenia elementów maszyn przed procesem korozji?

A. Metale nieżelazne

B. Tworzywa termoplastyczne

C. Środki olejowe

D. Farby proszkowe

Metale kolorowe, takie jak miedź czy aluminium, nie są odpowiednie do zabezpieczania części maszyn przed korozją w sposób czasowy. Chociaż mają one naturalne właściwości, które mogą opóźniać korozję, ich zastosowanie w kontekście ochrony tymczasowej jest ograniczone. Metale kolorowe mogą korodować pod wpływem niektórych chemikaliów, a ich powierzchnia nie tworzy spójnej bariery ochronnej, co jest niezbędne w przypadku elementów narażonych na działanie wilgoci. Farby proszkowe, chociaż skuteczne w ociepleniu i estetyce, nie zapewniają wystarczającej ochrony przed korozją na krótką metę, gdyż ich aplikacja wymaga czasochłonnych procesów, a ich trwałość może być ograniczona w trudnych warunkach atmosferycznych. Tworzywa termoplastyczne są używane w różnych zastosowaniach, ale nie mają właściwości antykorozyjnych, które są kluczowe w kontekście metalowych komponentów. Typowym błędem jest mylenie różnych zastosowań materiałów; nie wszystkie materiały są odpowiednie do ochrony przed korozją, a wybór odpowiednich środków powinien być oparty na specyficznych wymaganiach danego projektu oraz warunków eksploatacyjnych. Takie nieporozumienia mogą prowadzić do szybszego zużycia maszyn oraz wzrostu kosztów związanych z ich konserwacją.

Pytanie 36

Oblicz wartość naprężeń występujących w pręcie obciążonym siłą ściskającą równą 12 kN, którego pole przekroju poprzecznego wynosi 300 mm²?
Skorzystaj z zależności na naprężenia:$$ \sigma_c = \frac{F}{S} \left[ \frac{N}{m^2} = Pa \right] $$gdzie:
$ F $ – siła ściskająca,
$ S $ – pole przekroju poprzecznego.

A. 0,40 MPa

B. 40,00 MPa

C. 4,00 MPa

D. 0,04 MPa

Poprawna odpowiedź to 40,00 MPa, co można obliczyć korzystając z fundamentalnej zależności na naprężenia: σ = F / S. W tym przypadku, siła ściskająca wynosi 12 kN, co przekłada się na 12,000 N, a pole przekroju poprzecznego to 300 mm², równe 0.0003 m² w jednostkach SI. Podstawiając te wartości do wzoru, obliczamy naprężenie: σ = 12,000 N / 0.0003 m², co daje nam 40,000,000 N/m², czyli 40 MPa. Tego typu obliczenia są kluczowe w inżynierii materiałowej oraz konstrukcyjnej, gdzie ocena wytrzymałości materiałów na różne rodzaje obciążeń jest niezbędna dla zapewnienia bezpieczeństwa konstrukcji. W praktyce, dobra znajomość takich zasad pozwala inżynierom na projektowanie bezpiecznych i efektywnych rozwiązań. Warto również zwrócić uwagę, że w różnych standardach budowlanych i inżynieryjnych, takich jak Eurokod, dokładne obliczenia naprężeń są fundamentem dla dalszych analiz stabilności i użyteczności konstrukcji.

Pytanie 37

Powierzchnie, które muszą być zabezpieczone przed penetracją wody i tlenu oraz wpływem kwasów organicznych i nieorganicznych, chroni się poprzez

A. nawilżanie olejem

B. pokrywanie farbą

C. metalizację natryskową

D. emaliowanie

Emaliowanie to naprawdę fajny sposób na zabezpieczanie powierzchni przed wodą, tlenem i innymi groźnymi substancjami, jak kwasy. W skrócie, emaliowanie polega na nałożeniu specjalnej warstwy szkliwa, która po przelaniu się w wysokotemperaturowym piecu staje się mocną i odporną na korozję powłoką. Dzięki temu jest świetna w branżach takich jak chemia, przemysł spożywczy czy budowlany. Możemy ją zobaczyć na przykład w zbiornikach na chemikalia, w naczyniach kuchennych czy na metalowych elementach, które są narażone na różne nieprzyjemne czynniki. W standardach, jak ISO 12944, emaliowanie często jest polecane jako metoda ochrony przed korozją. Oprócz tego, emaliowanie daje też ładny wygląd, co jest ważne w wielu zastosowaniach komercyjnych.

Pytanie 38

Cykle konserwacyjne maszyny przemysłowej nie obejmują naprawy

A. kapitalnego

B. awaryjnego

C. średniego

D. bieżącego

Odpowiedź "awaryjnego" jest poprawna, ponieważ cykl remontowy maszyny technologicznej nie obejmuje remontu awaryjnego, który jest procesem podejmowanym w reakcji na nagłe i nieprzewidziane awarie maszyny. Remont awaryjny, w przeciwieństwie do działań planowanych w cyklu remontowym, jest realizowany w sytuacjach krytycznych, kiedy maszyna przestaje funkcjonować poprawnie, co może prowadzić do przestojów w produkcji. W praktyce, aby zminimalizować ryzyko wystąpienia awarii, przedsiębiorstwa stosują proaktywne podejścia, takie jak prewencyjne przeglądy i konserwacja zgodna z harmonogramem, co jest zgodne z normami ISO i najlepszymi praktykami branżowymi. Dobrą praktyką jest wdrożenie systemów monitorowania stanu technicznego maszyn, które umożliwiają wykrycie nieprawidłowości przed wystąpieniem awarii. Taki system pozwala na efektywniejsze zarządzanie cyklem życia maszyn i ogranicza koszty związane z nieplanowanymi przestojami.

Pytanie 39

W ilu przekrojach ścinany jest każdy nit zastosowany w połączeniu pokazanym na rysunku?

A. 1

B. 4

C. 3

D. 2

No to tak, odpowiedź 2 jest jak najbardziej poprawna. Każdy nit wpływa na połączenie w dwóch miejscach, bo siła ścinająca działa na każdy koniec nita. W praktyce, jak uzyskujemy obciążenie, to ta siła generuje momenty, które musimy brać pod uwagę przy projektowaniu. W inżynierii, zwłaszcza mechanicznej i budowlanej, ważne jest ogarnięcie, jak nity i inne połączenia mają wpływ na nośność całej konstrukcji. Są normy jak Eurokody czy AISC, które mówią, że projektanci muszą uwzględniać te siły w obliczeniach, żeby połączenia były wytrzymałe. Dużo się stosuje nitów w konstrukcjach stalowych i drewnianych, więc znajomość zasad działania tych sił to podstawa, żeby inżynierowie mogli projektować bezpiecznie i efektywnie.

Pytanie 40

Przedstawiony dokument należy wypełnić przed

A. przyjęciem zakupionego materiału do magazynu.

B. wydaniem materiału z magazynu na potrzeby wewnętrzne przedsiębiorstwa.

C. przekazaniem materiału między magazynami wewnątrz zakładu.

D. zwrotem materiału do magazynu.

Dokument MM, który został przedstawiony na zdjęciu, jest kluczowym elementem w procesie zarządzania materiałami w przedsiębiorstwie, szczególnie przy przekazywaniu zapasów między różnymi magazynami wewnętrznymi. Wypełnienie takiego dokumentu przed przekazaniem materiału jest niezbędne dla zachowania porządku i przejrzystości operacji magazynowych. Dokument MM służy nie tylko jako formalny zapis przekazania towarów, ale także umożliwia śledzenie ruchów materiałów, co jest zgodne z dobrymi praktykami w zakresie zarządzania łańcuchem dostaw. Przykładowo, w firmach produkcyjnych, gdzie zarządzanie materiałami jest kluczowe, dokument ten zapewnia, że wszystkie materiały są odpowiednio udokumentowane i że każda jednostka zapasu jest śledzona. Dzięki temu można uniknąć pomyłek i nieefektywności, które mogą prowadzić do strat finansowych. Przestrzeganie tego standardu przyczynia się także do utrzymania odpowiednich poziomów zapasów oraz do ograniczenia ryzyka błędów w procesach logistycznych.

Rozpocznij nowy egzamin

Powrót do strony głównej
