Pytanie 1
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Wyniki egzaminu
Informacje o egzaminie:
- Zawód: Technik mechanik
- Kwalifikacja: MEC.03 - Montaż i obsługa maszyn i urządzeń
- Data rozpoczęcia: 15 maja 2026 09:02
- Data zakończenia: 15 maja 2026 09:17
Egzamin zdany!
Wynik: 20/40 punktów (50,0%)
Wymagane minimum: 20 punktów (50%)
Szczegółowe wyniki:
Pytanie 2
Na rysunku przedstawiono przekładnię zębatą
A. ślimakową.
B. planetarną.
C. stożkową.
D. zębatkową.
Przekładnia ślimakowa to układ mechaniczny, który charakteryzuje się specyficzną strukturą składającą się ze ślimaka i ślimacznicy. Ślimak to element w kształcie spirali, który zazwyczaj ma zęby uformowane wzdłuż swojej długości, natomiast ślimacznica to koło zębate, które ma zęby prostokątne lub helikalne. W przekładniach ślimakowych, zęby ślimaka zazwyczaj zazębiają się z zębami ślimacznicy, co pozwala na przekazywanie ruchu obrotowego. Przekładnie te są często wykorzystywane w aplikacjach, gdzie potrzebne jest duże przełożenie oraz możliwość kompaktowego zamontowania, takich jak w mechanizmach podnośników, wózków jezdnych czy systemach napędowych. Standardy branżowe, takie jak ISO 9001, podkreślają znaczenie jakości i trwałości przekładni, co czyni przekładnie ślimakowe popularnym wyborem w zastosowaniach przemysłowych. Dodatkowo, dzięki swojej konstrukcji, przekładnie te oferują niskie tarcie, co wydłuża ich żywotność i zmniejsza zużycie energii.
Pytanie 3
Czy podzielnica jest wykorzystywana do operacji przeprowadzanych na
A. tokarkach
B. frezarkach
C. walcarkach
D. przeciągarkach
Podzielnica to kluczowy element w konstrukcji frezarek, który umożliwia precyzyjne przetwarzanie materiałów. Jest to mechanizm służący do podziału materiału na mniejsze części, co jest szczególnie istotne w procesie frezowania, gdzie konieczne jest dokładne odwzorowanie wymagań projektowych. W frezarkach podzielnice pozwalają na wykonywanie skomplikowanych kształtów i wzorów poprzez kontrolowane ruchy narzędzia skrawającego. Przykładem zastosowania podzielnicy może być produkcja precyzyjnych komponentów w branży motoryzacyjnej, gdzie dokładność wymiarowa ma kluczowe znaczenie. Dobre praktyki w zakresie wykorzystania podzielnic obejmują regularne kalibracje oraz stosowanie odpowiednich narzędzi pomiarowych, co zapewnia wysoką jakość wykonania i minimalizuje ryzyko błędów. Zastosowanie podzielnic w frezarkach wymaga także znajomości materiałów oraz parametrów obróbczych, co jest fundamentalne dla uzyskania optymalnych efektów pracy.
Pytanie 4
Głównym czynnikiem stwarzającym ryzyko dla wzroku spawacza podczas spawania łukiem elektrycznym jest
A. hałas maszyn
B. wibracje spawarki
C. pylenie w pomieszczeniu
D. promieniowanie ultrafioletowe
Promieniowanie UV to spory problem dla spawaczy, zwłaszcza gdy używają łuku elektrycznego. W trakcie spawania staje się naprawdę intensywnie, a to światło może być niebezpieczne dla oczu. Długotrwała ekspozycja na UV może skutkować poważnymi kłopotami, takimi jak 'spawaczowe zapalenie spojówki', a nawet problemy z siatkówką na dłuższą metę. Dlatego warto nosić odpowiednie okulary ochronne czy przyłbice, które mają filtr UV. Przykładowo, normy, jak te z ANSI Z87.1, mówią o tym, jak powinno się dbać o wzrok w miejscu pracy. Ważne jest, żeby spawacze mieli świadomość tego ryzyka i stosowali środki ochrony, a także żeby uczyli się dobrych praktyk w spawaniu. To pomoże im zadbać o zdrowie i bezpieczeństwo w pracy.
Pytanie 5
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 6
Niewielkie wymiary zewnętrzne w porównaniu do długości skoku są typowe dla siłownika
A. z tłoczyskiem dwustronnym
B. wahliwego
C. z ruchomym cylindrem
D. teleskopowego
Siłowniki z tłoczyskiem dwustronnym są często mylnie interpretowane jako podobne do teleskopowych. Rzeczywiście, tłoczysko dwustronne działa w oparciu o podwójny skok, co pozwala na generowanie większej siły w obie strony. Działają one na zasadzie wciągania lub wypychania tłoczyska, co nie sprzyja jednak minimalizacji wymiarów zewnętrznych w porównaniu z długością skoku. W praktyce, siłowniki takie zajmują więcej miejsca, co może być istotnym ograniczeniem w konstrukcjach o ograniczonej przestrzeni. Siłowniki wahliwe, z drugiej strony, są projektowane do pracy w jednym kierunku, co również nie przekłada się na efektywność przestrzenną, ponieważ wymagają dużej przestrzeni do obrotu. Siłowniki z ruchomym cylindrem mają swoje zastosowanie, jednak ich konstrukcja również nie pozwala na uzyskanie dużych skoków przy małych wymiarach zewnętrznych. Typowym błędem myślowym w tym kontekście jest mylenie funkcjonalności siłowników z ich wymiarami, co prowadzi do nieprawidłowych wniosków o możliwościach ich zastosowania. Zrozumienie różnic w budowie i zastosowaniu tych siłowników jest kluczowe dla efektywnego projektowania i implementacji rozwiązań w automatyce i mechanice. Warto zwrócić uwagę na specyfikacje techniczne i normy branżowe, które wpływają na dobór odpowiedniego siłownika do konkretnego zastosowania.
Pytanie 7
Współczynnik nadmiaru powietrza używany przy określaniu parametrów spalania wskazuje
A. ilość powstającej pary wodnej
B. ilość azotu wprowadzanej w celu zwiększenia jakości spalania
C. ilość generowanego CO zamiast CO2
D. stosunek rzeczywistej ilości powietrza do ilości wymaganej do całkowitego spalenia paliwa
Współczynnik nadmiaru powietrza, określany jako lambda (λ), jest kluczowym parametrem w procesie spalania, który mierzy stosunek rzeczywistej ilości powietrza dostarczonego do reakcji do teoretycznej ilości powietrza wymaganej do całkowitego spalenia paliwa. W praktyce, odpowiedni dobór współczynnika nadmiaru powietrza ma znaczący wpływ na efektywność procesu spalania, emisję zanieczyszczeń oraz zużycie paliwa. Na przykład, w silnikach spalinowych oraz piecach przemysłowych, nadmiar powietrza pomaga w pełnym spaleniu paliwa, co redukuje emisję szkodliwych gazów, takich jak tlenek węgla (CO) i niespalone węglowodory. Optymalizacja współczynnika nadmiaru powietrza jest kluczowa w spełnianiu norm emisji, takich jak te określone w dyrektywie unijnej dotyczącej emisji zanieczyszczeń powietrza. Dobrą praktyką w inżynierii cieplnej jest monitorowanie i regulacja tego współczynnika, aby uzyskać najlepsze wyniki spalania oraz maksymalną efektywność energetyczną.
Pytanie 8
Przedstawiona na rysunku operacja kucia ręcznego, to
A. spęczanie.
B. odsadzanie.
C. wyginanie.
D. poszerzanie.
Wybór jednej z pozostałych odpowiedzi może wynikać z nieporozumienia dotyczącego procesów obróbczych metali oraz ich charakterystyk. Odsadzanie to proces, w którym materiał jest formowany przez usunięcie jego części, co jest odwrotne do tego, co dzieje się w przypadku spęczania. Z kolei wyginanie polega na deformacji materiału przez jego łamanie, co również nie odpowiada opisanemu na rysunku kuciu, gdzie materiał jest plastycznie odkształcany w wyniku uderzenia. Poszerzanie, chociaż z pozoru może wydawać się zbliżone do spęczania, różni się pod względem procedury i efektu końcowego, ponieważ poszerzanie zazwyczaj odnosi się do zwiększenia wymiarów w szerszym zakresie bez skupienia na lokalnym obszarze, jak to ma miejsce w procesie spęczania. Kluczowe dla zrozumienia tych procesów jest pojęcie odkształcenia plastycznego, które jest fundamentalne dla kucia metali. Niezrozumienie różnic między tymi operacjami prowadzi do powszechnych błędów w interpretacji procesów obróbczych. W nazewnictwie technicznym bardzo istotne jest precyzyjne określenie, jakie operacje są wykonywane, aby uniknąć nieporozumień w komunikacji między inżynierami a wykonawcami, co może mieć wpływ na jakość finalnego produktu.
Pytanie 9
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 10
Aplikacja cienkiej warstwy ochronnej srebra za pomocą gorącego nawalcowania to
A. platerowanie
B. galwanizowanie
C. oksydowanie
D. anodowanie
Galwanizowanie to proces, w którym metal jest osadzany na powierzchni innego metalu za pomocą prądu elektrycznego. Chociaż ta technika również może być używana do nałożenia warstwy ochronnej, jest zupełnie inna od platerowania, które polega na mechanicznym nałożeniu powłoki w procesie nawalcowania. W przypadku oksydowania, proces ten polega na utworzeniu tlenków na powierzchni metali; jest to bardziej technika pasywacji niż nakładania powłoki metalowej. Oksydowanie, choć może zapewnić pewną ochronę przed korozją, nie polega na tworzeniu jednolitego, estetycznego pokrycia, jak ma to miejsce w platerowaniu. Anodowanie jest z kolei techniką stosowaną głównie w kontekście metali takich jak aluminium, która polega na wytwarzaniu warstwy tlenkowej na jego powierzchni. Wniosek, że te procesy są odpowiednikami platerowania, często wynika z pomyłki w rozumieniu technik metalurgicznych. Kluczowe jest zrozumienie, że platerowanie ma na celu poprawę zarówno właściwości fizycznych, jak i wizualnych, co nie zawsze jest celem innych wymienionych metod. Użytkownicy często mylą te terminy, co prowadzi do niepoprawnych odpowiedzi w testach związanych z technologią powłok metalowych.
Pytanie 11
Na rysunku przedstawiono przenośnik
A. zabierakowy.
B. wałkowy grawitacyjny.
C. wałkowy napędzany.
D. śrubowy.
Przenośnik wałkowy grawitacyjny, jak przedstawiono na rysunku, jest jednym z najczęściej stosowanych rozwiązań w systemach transportowych, szczególnie w magazynach i liniach produkcyjnych. Działa on na zasadzie wykorzystania siły grawitacji do przemieszczania towarów, co czyni go niezwykle efektywnym i ekonomicznym. Wałki ułożone poziomo pozwalają na swobodne przesuwanie się przedmiotów, co redukuje potrzebę stosowania napędu mechanicznego. W praktyce, tego rodzaju przenośniki są wykorzystywane do transportu różnych materiałów, od lekkich paczek po ciężkie elementy, a ich konstrukcja może być dostosowywana do specyficznych potrzeb produkcji. W branży logistyki i magazynowania, przenośniki grawitacyjne są często wybierane ze względu na ich niskie koszty eksploatacji oraz minimalne wymagania w zakresie konserwacji, co czyni je standardem w projektowaniu efektywnych systemów transportu wewnętrznego. Dodatkowo, stosowanie przenośników grawitacyjnych jest zgodne z najlepszymi praktykami operatorów logistycznych, którzy dążą do optymalizacji procesów transportowych.
Pytanie 12
Wymiana ciepła pomiędzy czynnikiem roboczym w cylindrze silnika spalinowego a cieczą chłodzącą ten silnik odbywa się w wyniku
A. przenoszenia ciepła
B. emiterowania ciepła
C. przenikania ciepła
D. przejmowania ciepła
Wybór innych odpowiedzi, takich jak unoszenie ciepła, promieniowanie ciepła czy przejmowanie ciepła, wskazuje na niepełne zrozumienie procesów termicznych zachodzących w silniku spalinowym. Unoszenie ciepła odnosi się do transportu ciepła przez ruch gazów lub cieczy, co w kontekście silnika spalinowego nie jest głównym mechanizmem wymiany ciepła z cieczą chłodzącą. Promieniowanie ciepła zachodzi na zasadzie emisji energii cieplnej w postaci fal elektromagnetycznych, co ma miejsce w wyższych temperaturach, ale w silnikach spalinowych to zjawisko nie jest dominujące. Przejmowanie ciepła to ogólny termin, który nie definiuje kontekstu wymiany ciepła w materiałach. W silniku kluczowe jest zrozumienie, że to nie te procesy, lecz przewodnictwo cieplne (przenikanie ciepła) jest odpowiedzialne za efektywną wymianę energii między gorącymi ściankami cylindra a cieczą chłodzącą. Typowym błędem myślowym jest mylenie różnych mechanizmów transferu ciepła i nieprawidłowe przypisanie właściwości cieplnych materiałów. W kontekście inżynierii mechanicznej i projektowania silników, znajomość tych podstawowych zasad jest niezbędna do skutecznego projektowania systemów chłodzenia oraz optymalizacji wydajności silnika.
Pytanie 13
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 14
Rodzaj połączenia, w którym następuje zmiana rozmiaru łączonych części wskutek podgrzewania lub chłodzenia jednego z nich, to połączenie
A. zgrzewane
B. wtłaczane
C. skurczowe
D. cierne
Połączenie skurczowe polega na wykorzystaniu różnicy temperatur w celu zwiększenia lub zmniejszenia wymiarów łączonych elementów. W praktyce, podczas tego procesu, jeden z elementów jest podgrzewany, co powoduje jego rozszerzenie, podczas gdy drugi element, w kontakcie z chłodnym środowiskiem, kurczy się. Taki mechanizm jest szczególnie wykorzystywany w technologiach montażowych, gdzie precyzyjne dopasowanie elementów jest kluczowe. Przykładem zastosowania połączeń skurczowych jest montaż wałów i łożysk, gdzie odpowiednie podgrzanie jednego z elementów umożliwia łatwe nasunięcie go na drugi element, a po schłodzeniu uzyskuje się trwałe połączenie. W branży motoryzacyjnej, połączenia skurczowe są stosowane w produkcji silników i skrzyń biegów, co zapewnia wysoką jakość oraz wytrzymałość połączeń. Dobre praktyki w zakresie inżynierii materiałowej zalecają stosowanie tej metody w przypadku, gdy wymagane są dużej trwałości i odporności na obciążenia mechaniczne połączenia.
Pytanie 15

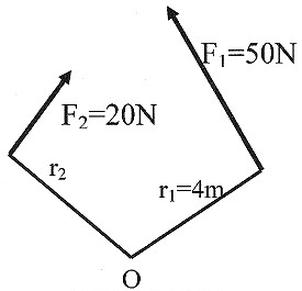

Ile wynosi długość ramienia r2, działania siły F2 względem bieguna O, jeżeli moment główny układu sił względem tego bieguna wynosi 100 N m?
A. 3 m
B. 5 m
C. 4 m
D. 2 m
Poprawna odpowiedź to 5 m. Moment siły F2 względem bieguna O można obliczyć przy użyciu wzoru M = r * F, gdzie M to moment siły, r to długość ramienia, a F to wartość siły. W tym przypadku, aby uzyskać moment 100 N m przy siłach F1 i F2, musimy najpierw zauważyć, że siła F2 wytwarza moment o wartości -100 N m, co jest równoważne z wartością -100 N m, aby suma momentów była równa 100 N m. Używając wzoru, mamy 100 N m = r2 * F2. Dzieląc obie strony równania przez wartość siły F2, otrzymujemy r2 = 100 N m / F2. Zastosowanie tej zasady jest kluczowe w inżynierii i mechanice, gdzie prawidłowe obliczenie momentów jest niezbędne do projektowania stabilnych struktur. W praktyce, gdy projektujemy elementy mechaniczne, zawsze musimy rozważyć momenty sił, aby zapewnić bezpieczeństwo i funkcjonalność urządzeń.
Pytanie 16
Ile wynosi zbieżność stożka przedstawionego na rysunku, jeżeli D=50 mm, d=30 mm, L=200 mm?
A. 1:30
B. 1:20
C. 1:10
D. 1:50
Wybór innej odpowiedzi na to pytanie może wynikać z niepełnego zrozumienia definicji i obliczeń dotyczących zbieżności stożka. Zbieżność to stosunek różnicy średnic podstaw do długości stożka. W przypadku błędnych odpowiedzi, takich jak 1:30, 1:20 czy 1:50, można zauważyć, że opierają się one na niewłaściwych obliczeniach różnicy średnic lub długości. Na przykład, odpowiedź 1:30 mogłaby sugerować, że różnica średnic wynosi 15 mm, co jest błędem, ponieważ prawidłowa różnica to 20 mm. Błędy te mogą wynikać z pomylenia wartości, co jest częstym problemem przy obliczeniach. Niekiedy pomijane są także jednostki miary, co prowadzi do nieporozumień. Dodatkowo, wybrane odpowiedzi mogą również sugerować błędne podejście do interpretacji wymagań projektowych. Kluczowe jest zrozumienie, że zbieżność ma bezpośredni wpływ na jakość i bezpieczeństwo konstrukcji, a stosowanie niepoprawnych wartości może prowadzić do nieefektywnych rozwiązań inżynieryjnych. W praktyce, zbieżność stożków stosuje się w różnych dziedzinach, takich jak hydraulika czy budownictwo, gdzie precyzyjne parametry są niezbędne do zapewnienia trwałości i efektywności systemów.
Pytanie 17
Jaką wartość ma rzeczywista wydajność pompy tłokowej o pojemności skokowej 0,1 dm3, przy prędkości obrotowej 60 obr/min, jeśli jej sprawność objętościowa wynosi 80%?
A. 0,16 dm3/s
B. 0,08 dm3/s
C. 0,32 dm3/s
D. 0,64 dm3/s
Wydajność rzeczywista pompy tłokowej można obliczyć, korzystając ze wzoru: Q = n * V_s * η_v, gdzie Q to wydajność rzeczywista, n to prędkość obrotowa w obrotach na minutę (obr/min), V_s to pojemność skokowa pompy, a η_v to sprawność objętościowa. W naszym przypadku mamy: n = 60 obr/min, V_s = 0,1 dm³ oraz η_v = 0,8. Podstawiając wartości do wzoru, otrzymujemy: Q = 60 * 0,1 * 0,8 = 4,8 dm³/min. Przeliczając tę wartość na dm³/s, uzyskujemy: 4,8 dm³/min * (1 min / 60 s) = 0,08 dm³/s. Wydajność rzeczywista tej pompy jest zatem równa 0,08 dm³/s. W praktyce obliczenie wydajności pompy jest kluczowe dla projektowania systemów hydraulicznych i pneumatycznych, gdzie precyzyjna kontrola przepływu jest niezbędna. Znajomość wydajności pompy pozwala na optymalizację procesów przemysłowych, poprawę efektywności energetycznej oraz minimalizację strat materiałowych, co jest zgodne z najlepszymi praktykami inżynieryjnymi.
Pytanie 18
Jak nazywa się metoda spawania łukowego z wykorzystaniem nietopliwej elektrody wolframowej w atmosferze gazu obojętnego?
A. TAG
B. MIG
C. TIG
D. MAG
Oznaczenie metody spawania łukowego nietopliwą elektrodą wolframową w osłonie gazu obojętnego to TIG, co pochodzi od angielskiego terminu 'Tungsten Inert Gas'. Ta technika jest powszechnie stosowana w spawaniu materiałów o wysokiej jakości, takich jak stal nierdzewna, aluminium i inne metale. Proces polega na wykorzystaniu nietopliwej elektrody wolframowej, która generuje łuk elektryczny między elektrodą a spawanym materiałem. Osłona gazu obojętnego, najczęściej argonu, zapobiega utlenianiu i zanieczyszczeniu spoiny podczas spawania. Dzięki temu uzyskuje się spoiny o doskonałej jakości, co jest kluczowe w branżach takich jak motoryzacja, lotnictwo oraz przemysł chemiczny. Spawanie TIG jest również cenione za swoją precyzję, co pozwala na łączenie cienkowarstwowych materiałów bez ryzyka ich uszkodzenia. Warto również dodać, że metoda ta daje możliwość spawania w różnych pozycjach, co zwiększa jej wszechstronność w praktyce.
Pytanie 19
Aby usunąć złamana śrubę z otworu gwintowanego, przedstawione na rysunkach narzędzia należy użyć w następującej kolejności
A. 1,3,2,4
B. 1,2,3,4
C. 4,2,3,1
D. 4,2,1,3
Wybór nieodpowiedniej sekwencji narzędzi do usunięcia złamanej śruby może prowadzić do wielu problemów, w tym do dalszych uszkodzeń gwintu lub narzędzi. Użycie narzędzi w błędnej kolejności, takich jak najpierw zastosowanie gwintownika lub wykrętaka, jest niewłaściwe, ponieważ może to skutkować zniszczeniem pozostałości śruby, co utrudni ich późniejsze usunięcie. Przykładowo, jeśli najpierw sięgniesz po gwintownik, aby spróbować naprawić gwint, pozostałość śruby w otworze uniemożliwi prawidłowe wprowadzenie gwintownika, co może prowadzić do uszkodzenia narzędzia oraz zmarnowania czasu. Z kolei zastosowanie wykrętaka na początku procesu nie da efektów, ponieważ nie stworzy się odpowiedniego punktu zaczepienia dla narzędzia. W praktyce, proces usuwania złamanej śruby powinien opierać się na metodycznym podejściu z wykorzystaniem narzędzi w ściśle określonej kolejności. Ignorując te zasady, można nie tylko zwiększyć ryzyko uszkodzenia gwintu, ale także stracić cenny czas na rozwiązanie problemu, który mógłby być rozwiązany w sposób bardziej efektywny i bezpieczny.
Pytanie 20
Zgodnie z przedstawionym schematem, śruby należy dokręcać w następującej kolejności:
A. 2,5,4,1,3,6
B. 1,2,3,4,5,6
C. 1,2,3,6,5,4
D. 1,4,2,5,3,6
Dokręcanie śrub w sekwencji krzyżowej, tak jak podałeś w odpowiedzi "2,5,4,1,3,6", to naprawdę dobry wybór. Dzięki temu rozkład sił na elementy konstrukcyjne jest bardziej równomierny. To ważne, bo pomaga zmniejszyć ryzyko, że coś się odkształci lub pęknie. W wielu branżach, szczególnie w motoryzacji, gdzie części muszą wytrzymać duże obciążenia, krzyżowe dokręcanie stało się standardem. Dzięki temu elementy są bardziej stabilne i mogą dłużej służyć. Co więcej, to podejście daje lepszą kontrolę nad momentem dokręcania, zwłaszcza gdy mamy do czynienia z różnymi materiałami. Zdarza się, że inżynierowie korzystają z różnych narzędzi, żeby precyzyjnie dokręcić wszystko w odpowiedniej kolejności — to naprawdę kluczowe dla trwałości konstrukcji.
Pytanie 21
Gdy po weryfikacji poprawności montażu łożyska ślizgowego (przestrzeganiu odpowiednich luzów między łożyskiem a wałkiem) występuje zbyt duże nagrzewanie się łożyska, co powinno się sprawdzić?
A. dokreślenie śrub pokrywy
B. kierunek rotacji wałka
C. smarowanie łożysk
D. prędkość obrotowa wałka
Smarowanie łożysk jest kluczowym czynnikiem wpływającym na ich prawidłowe funkcjonowanie. Niedostateczna ilość smaru może prowadzić do zwiększonego tarcia, co w konsekwencji skutkuje nadmiernym nagrzewaniem się łożyska. Aby zapewnić długotrwałą i efektywną pracę łożysk, istotne jest stosowanie odpowiednich smarów dopasowanych do rodzaju łożyska i warunków pracy. Na przykład w przemyśle wykorzystuje się smary na bazie olejów mineralnych lub syntetycznych, które charakteryzują się wysoką odpornością na utlenianie oraz niską lepkością. Dobrą praktyką jest także regularne kontrolowanie stanu smarowania, co można osiągnąć poprzez zastosowanie systemów monitorowania lub przeprowadzanie planowych przeglądów. Dzięki temu można zminimalizować ryzyko wystąpienia awarii spowodowanych przegrzewaniem się łożyska, co ma kluczowe znaczenie dla efektywności maszyn oraz bezpieczeństwa procesów przemysłowych.
Pytanie 22
Na rysunku przedstawiono nakrętkę
A. skrzydełkową.
B. rzymską.
C. otworową.
D. koronową.
Nakrętka koronowa, przedstawiona na rysunku, charakteryzuje się wypustkami na obwodzie, które umożliwiają łatwe ręczne dokręcanie i odkręcanie. Takie rozwiązanie jest szczególnie przydatne w aplikacjach, gdzie szybkość i wygoda użytkowania mają kluczowe znaczenie. Nakrętki koronowe są powszechnie stosowane w różnych branżach, od motoryzacji po budownictwo, gdzie często występuje potrzeba częstego demontażu i montażu komponentów. W praktyce, ich użycie może znacznie przyspieszyć procesy montażowe, co może być istotnym czynnikiem wpływającym na efektywność produkcji. W kontekście standardów branżowych, nakrętki te są zgodne z normami DIN, co zapewnia ich niezawodność i wymaganą jakość. Przykładem zastosowania nakrętek koronowych mogą być konstrukcje, w których konieczne jest szybkie dostosowanie lub wymiana części, takie jak w meblach modułowych lub systemach instalacyjnych. Dodatkowo, ich stosowanie w połączeniach roboczych, gdzie narzędzia ręczne są często preferowane, czyni je doskonałym wyborem dla wielu inżynierów i techników.
Pytanie 23
Smarownica umożliwia regulację oraz wstrzymywanie wypływu smaru, a także kontrolę przy pomocy wzroku
A. knotowa
B. igłowa
C. kapturowa
D. dociskowa sprężynowa
Smarownice knotowe, kapturowe i dociskowe sprężynowe to różne sposoby na aplikację smaru, ale nie mają tej samej precyzji co smarownice igłowe. Smarownice knotowe działają na zasadzie, że smar jest wchłaniany przez knot, co potrafi prowadzić do nieregularnego wypływu i często za dużo smaru się wydobywa. To może zanieczyścić maszynę i zmniejszyć jej wydajność. Knotowe smarowanie jest lepsze tam, gdzie nie potrzebna jest duża dokładność. Z kolei smarownice kapturowe mają ograniczoną kontrolę, przez co są mniej odpowiednie do precyzyjnych zastosowań mechanicznych. A smarownice dociskowe z sprężyną, to też może być kłopot, bo jak ciśnienie nie jest stabilne, to smar może niekontrolowanie wypływać. Lepiej nie używać tych typów tam, gdzie potrzebne jest dokładne smarowanie, bo mogą prowadzić do problemów jak zanieczyszczenie lub niedostateczne smarowanie, co wpływa na trwałość części. W przemyśle ważne jest, żeby mieć odpowiednie narzędzia, które działają i są efektywne.
Pytanie 24
Rodzajem montażu wykorzystywanym w produkcji jednostkowej oraz małoseryjnej jest montaż
A. ciągły zróżnicowany
B. stacjonarny jednobrygadowy
C. ciągły skoncentrowany
D. stacjonarno-ciągły
Montaż ciągły zróżnicowany, ciągły skoncentrowany oraz stacjonarno-ciąły to podejścia, które nie są odpowiednie dla produkcji jednostkowej i małoseryjnej, ponieważ są zorientowane na masową produkcję. W przypadku montażu ciągłego zróżnicowanego, produkcja odbywa się w sposób nieprzerwany, co jest zgodne z ideą produkcji masowej, gdzie standardyzacja i powtarzalność procesów są kluczowe. Taki montaż nie pozwala na elastyczność, która jest niezbędna w produkcji jednostkowej. Montaż ciągły skoncentrowany jest jeszcze bardziej zautomatyzowaną formą, gdzie linie produkcyjne działają bez przerw, co nie sprzyja dostosowywaniu się do zmieniających się potrzeb klientów w przypadku małoseryjnej produkcji. Z kolei montaż stacjonarno-ciągły jest połączeniem obu metod, jednak również nie jest optymalnym rozwiązaniem dla małych serii. Wszystkie te metody wymagają znacznych zasobów i nie pozwalają na elastyczność, co prowadzi do typowych błędów myślowych związanych z myleniem masowej produkcji z bardziej zindywidualizowanymi metodami montażu. W praktyce, wybierając niewłaściwą metodę, przedsiębiorstwa mogą napotkać problemy związane z wydajnością, jakością oraz satysfakcją klientów, co jest szczególnie dotkliwe w sytuacjach, gdy produkt wymaga indywidualnego podejścia."
Pytanie 25
Ustalenie faktycznej charakterystyki użytkowej, na przykład: weryfikacja rzeczywistej mocy użytecznej, efektywności, prędkości obrotowej oraz precyzji działania, to działania związane z
A. sprawdzeniem stanu ochrony maszyny i urządzeń
B. badaniem maszyn i urządzeń w trybie bez obciążenia
C. badaniem maszyn i urządzeń pod obciążeniem
D. weryfikacją dokładności wykonania maszyn i urządzeń
Podejmowanie działań związanych z określeniem rzeczywistej charakterystyki eksploatacyjnej poprzez sprawdzanie stanu zabezpieczenia maszyny i urządzeń, badanie maszyn i urządzeń bez obciążenia oraz sprawdzenie dokładności ich wykonania jest niewłaściwym podejściem do oceny ich wydajności. Sprawdzenie stanu zabezpieczeń ma na celu jedynie zapewnienie bezpieczeństwa użytkowników i nie wpływa na rzeczywistą wydajność maszyny, co jest kluczowe w kontekście jej eksploatacji. Badanie bez obciążenia nie odzwierciedla rzeczywistych warunków pracy maszyny, ponieważ wiele parametrów, takich jak moment obrotowy czy moc, zmienia się pod wpływem obciążenia. Z kolei sprawdzanie dokładności wykonania maszyn i urządzeń skupia się na aspektach konstrukcyjnych, a nie na ich rzeczywistej wydajności podczas pracy. Te podejścia mogą prowadzić do mylnych wniosków, gdyż nie uwzględniają rzeczywistych warunków pracy, co może skutkować błędną oceną sprawności i niezawodności urządzeń. W praktyce, testy pod obciążeniem są niezbędne do zrozumienia, jak maszyna reaguje w rzeczywistych warunkach operacyjnych, co jest kluczowe dla zapewnienia efektywności oraz bezpieczeństwa operacyjnego.
Pytanie 26
Aby przetransportować urządzenie na miejsce montażu, gdy jego waga przekracza maksymalną nośność dźwigu, wykorzystuje się
A. przenośnik cięgnowy
B. wózki transportowe
C. podnośniki platformowe
D. liny o większej wytrzymałości
Wózki transportowe to specjalistyczne urządzenia służące do przemieszczania ciężkich maszyn i ładunków, szczególnie w sytuacjach, gdy masa przekracza nośność dźwigu. Użycie wózków transportowych jest zgodne z zasadami ergonomii i bezpieczeństwa, co czyni je preferowanym rozwiązaniem w transporcie maszyn. Przykładem zastosowania wózków transportowych może być ich użycie w przemyśle ciężkim, gdzie transportuje się maszyny CNC lub piecze przemysłowe, które są zbyt ciężkie, aby mogły być podnoszone przez standardowy dźwig. Standardy BHP oraz normy europejskie, takie jak EN 1501, określają wymogi dotyczące użycia wózków transportowych, co zapewnia bezpieczeństwo operatorów oraz stabilność ładunku. W praktyce, wózki te są wyposażone w systemy kół, które ułatwiają manewrowanie oraz zapewniają odpowiednie rozkład masy, co pozwala na transport w różnych warunkach. Wiedza na temat ich zastosowania jest kluczowa dla inżynierów i techników zajmujących się logistyką oraz transportem przemysłowym.
Pytanie 27
Co należy wykonać przed próbą uruchomienia systemu hydraulicznego po dokonaniu naprawy?
A. ustalić poziom wody w nowej cieczy hydraulicznej
B. sprawdzić temperaturę cieczy hydraulicznej
C. zweryfikować szczelność połączeń hydraulicznych
D. uruchomić pompę hydrauliczną na kilka sekund 'na sucho' (bez płynu)
Sprawdzenie szczelności połączeń hydraulicznych przed uruchomieniem instalacji jest kluczowym krokiem w zapewnieniu bezpieczeństwa i efektywności systemu. Niedostateczne uszczelnienie może prowadzić do wycieków, co w rezultacie obniża wydajność i może uszkodzić komponenty instalacji. Zgodnie z normami branżowymi, w tym PN-EN 7864, zaleca się przeprowadzenie testów szczelności przy użyciu powietrza lub innego medium testowego, aby ujawnić ewentualne nieszczelności. W praktyce, przed uruchomieniem systemu hydraulicznego, technicy często wykonują testy ciśnieniowe, które pozwalają na weryfikację integralności połączeń. Przykładem może być system hydrauliczny w maszynach budowlanych, gdzie nieszczelności mogą prowadzić do awarii i znacznych kosztów napraw. Dlatego kontrola szczelności stanowi fundament bezpieczeństwa operacyjnego i długotrwałej wydajności instalacji.
Pytanie 28
Na rysunku przedstawione jest sprzęgło
A. kłowe.
B. cierne.
C. kołnierzowe.
D. samonastawne.
Sprzęgła kłowe, cierne i samonastawne to różne typy sprzęgieł, które różnią się nie tylko budową, ale także zasadą działania i zastosowaniem. Sprzęgła kłowe charakteryzują się przekładnią momentu obrotowego przez zęby, co sprawia, że są stosunkowo proste w budowie, ale ich odporność na przeciążenia jest ograniczona. Mogą nie zapewniać pełnej stabilności w przypadku zmiennych obciążeń, co czyni je mniej odpowiednimi do aplikacji wymagających dużej precyzji. Z kolei sprzęgła cierne działają na zasadzie tarcia między powierzchniami, co prowadzi do strat energii w postaci ciepła. Choć sprzęgła cierne są powszechnie stosowane w różnych urządzeniach, ich skuteczność zależy od jakości materiałów ciernych oraz właściwego ustawienia. Sprzęgła samonastawne z kolei są projektowane w celu kompensacji niewielkich przesunięć osi, jednakże ich konstrukcja może wprowadzać dodatkowe komplikacje w systemach, gdzie precyzja jest kluczowa. Zrozumienie różnic między tymi typami sprzęgieł jest istotne, aby odpowiednio dobrać rozwiązanie do konkretnej aplikacji. Typowe błędy myślowe, prowadzące do niepoprawnych odpowiedzi na pytanie, mogą obejmować mylenie cech konstrukcyjnych i funkcji sprzęgieł, co skutkuje niewłaściwym skojarzeniem zastosowań i ogranicza zdolność do analizy rzeczywistych potrzeb technicznych.
Pytanie 29
Łuszczenie (spalling) to proces zużycia, który zachodzi podczas
A. korozji mechanicznej
B. tarcia w warunkach braku smarowania
C. normalnej eksploatacji urządzenia
D. tarcia przy zbyt dużej ilości smaru
Wiele koncepcji związanych z łuszczeniem materiałów jest mylnie interpretowanych. Na przykład korozja mechaniczna, która bywa utożsamiana z łuszczeniem, odnosi się do degradacji materiału spowodowanej połączeniem działania chemicznego i mechanicznego, co jest innym procesem niż tarcie przy braku smarowania. Korozja mechaniczna nigdy nie prowadzi bezpośrednio do łuszczenia, ponieważ jej głównym źródłem są zmiany w strukturze materiałów spowodowane czynnikami chemicznymi, a nie czyste tarcie. Kolejną często stosowaną mylną teorią jest przekonanie, że normalna eksploatacja maszyny zawsze wiąże się z odpowiednim smarowaniem. W rzeczywistości, nawet przy normalnym użytkowaniu, niewłaściwie dobrane smary lub ich całkowity brak mogą prowadzić do uszkodzeń i łuszczenia. Tarcie przy zbyt obfitym smarowaniu także nie jest źródłem łuszczenia, lecz może prowadzić do innych problemów, takich jak zatykanie filtrów czy utrata wydajności. Zastosowanie smarów w odpowiednich ilościach oraz ich regularna wymiana są kluczowe dla prawidłowego funkcjonowania maszyn. Dlatego ważne jest, aby technicy i inżynierowie rozumieli różne mechanizmy zużycia i ich przyczyny, aby skutecznie zapobiegać uszkodzeniom związanym z łuszczeniem.
Pytanie 30
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 31
Jaką metodę stosuje się w montażu, gdy biorą w nim udział pracownicy o mniejszych kwalifikacjach?
A. z indywidualnym dopasowaniem elementów
B. z częściową wymiennością elementów
C. z całkowitą wymiennością elementów
D. z obróbką zgodnie z wymiarem elementu współpracującego
Nieprawidłowe odpowiedzi dotyczące metod montażu często wynikają z niepełnego zrozumienia zasad i praktyk związanych z efektywnym procesem produkcyjnym. W przypadku pierwszej opcji, metoda z indywidualnym dopasowaniem części wymaga znacznego zaangażowania czasu i zasobów na etapie montażu, co czyni ją nieodpowiednią w sytuacjach, gdy pracownicy mają ograniczone doświadczenie. Wymaga to bowiem precyzyjnego pomiaru i obróbki, co wprowadza dodatkowe ryzyko błędów. Druga odpowiedź, dotycząca częściowej zamienności, również nie jest właściwa, ponieważ zakłada, że niektóre komponenty mogą być zamieniane, co może prowadzić do niekompatybilności, a tym samym do problemów podczas montażu. Prawidłowe dopasowanie części jest kluczowe dla zapewnienia jakości i bezpieczeństwa produktu końcowego. Ostatnia propozycja, metoda z obróbką według wymiaru części współpracującej, również nie jest optymalna, ponieważ wymaga wysokiego poziomu umiejętności i doświadczenia od pracowników, co jest sprzeczne z założeniem o niższych kwalifikacjach. Tego rodzaju podejścia mogą prowadzić do nieefektywności w produkcji oraz zwiększonego ryzyka błędów, co w dłuższej perspektywie może wpłynąć na jakość finalnego produktu oraz zadowolenie klienta. Kluczowe jest, by w kontekście montażu wybierać metody, które ułatwiają pracę, a nie ją komplikują, co podkreśla znaczenie zrozumienia różnicy między różnymi strategiami montażu.
Pytanie 32
Podczas montażu prowadnic, które są przykręcane, należy w pierwszej kolejności
A. zweryfikować płaskość i prostoliniowość powierzchni ustalających
B. nałożyć olej lub smar na części współpracujące
C. przykręcić prowadnice i przeszlifować powierzchnie współpracujące
D. przykręcić prowadnice i doskrobać powierzchnie współpracujące
Sprawdzanie płaskości i prostoliniowości powierzchni ustalających jest kluczowym krokiem przy montażu prowadnic. Te parametry wpływają na prawidłowe funkcjonowanie całego systemu, ponieważ wszelkie niesprawności mogą prowadzić do nieprawidłowego działania mechanizmów, zwiększonego zużycia elementów oraz ryzyka awarii. W praktyce, jeśli powierzchnie ustalające są nierówne lub krzywe, prowadnice mogą nie działać efektywnie, co wpływa na precyzję i stabilność ruchu. Przykładem może być zastosowanie prowadnic w maszynach CNC, gdzie nawet minimalne odchylenia mogą skutkować błędami w obróbce. W związku z tym standardy takie jak ISO 2768, które określają tolerancje ogólne dla wymiarów, podkreślają znaczenie staranności na etapie montażu. Warto również pamiętać, że regularne przeglądy i utrzymanie płaskości ułatwiają długoterminową eksploatację i zmniejszają ryzyko kosztownych napraw.
Pytanie 33
Jakie metody stosuje się w celu ochrony powierzchni prowadnic maszyn przed korozją?
A. nałożenie nafty i wysuszenie gorącym powietrzem
B. czyszczenie za pomocą szczotki drucianej
C. umycie wodą i pomalowanie
D. przesmarowanie ich olejem maszynowym
Posmarowanie powierzchni prowadnic maszyn naftą i osuszenie gorącym powietrzem nie jest odpowiednią metodą ochrony przed korozją. Nafta, będąca produktem naftowym, może nie zapewnić wystarczającej ochrony przed wilgocią, a dodatkowo jej właściwości mogą zmieniać się w wyniku utleniania, co prowadzi do powstania osadów, które obniżają efektywność smarowania. Czyszczenie szczotką drucianą może usunąć zanieczyszczenia, ale jednocześnie może prowadzić do zarysowań na powierzchni prowadnic, co zwiększa ryzyko korozji. Umycie wodą i malowanie jest także niewłaściwą metodą, ponieważ nawet najlepsze farby nie są w stanie zapewnić trwałej ochrony na dłuższy czas, zwłaszcza w warunkach przemysłowych, gdzie eksploatacja sprzętu jest intensywna. Przesmarowanie olejem maszynowym jest znacznie bardziej efektywne, ponieważ nie tylko chroni przed korozją, ale również poprawia działanie mechaniczne urządzenia, co jest kluczowe dla utrzymania jego sprawności oraz wydajności w pracy. Efektywność smarowania wpływa także na obniżenie kosztów eksploatacyjnych oraz wydłużenie żywotności maszyn, co jest potwierdzone w wielu standardach branżowych dotyczących utrzymania ruchu.
Pytanie 34
Jakie elementy nie są wykorzystywane do zabezpieczania łączników gwintowych przed samoistnym odkręceniem?
A. podkładki okrągłej i sprężyny
B. nakrętki koronowej i zawleczki
C. nakrętki kołpakowej i podkładki okrągłej
D. podkładki sprężystej i nakrętki sześciokątnej
Zastosowanie podkładek okrągłych i sprężyn, nakrętek koronowych oraz podkładek sprężystych w kontekście zabezpieczania łączników gwintowych przed samoczynnym odkręceniem może prowadzić do nieporozumień. Podkładki okrągłe i sprężyny mogą w pewnym zakresie wspierać stabilność połączenia, lecz ich rola w kontekście zapobiegania odkręcaniu jest ograniczona. Podkładki sprężyste, choć zwiększają tarcie, mogą nie wystarczyć w sytuacjach, gdzie występują znaczne wibracje, takie jak w silnikach czy w urządzeniach przemysłowych. Nakrętki koronowe, z drugiej strony, są bardziej skomplikowane w montażu i wymagają precyzyjnego dopasowania, co może prowadzić do problemów w praktyce, jeśli nie są używane zgodnie z ich przeznaczeniem. Istotne jest także, że błędne dobieranie typów nakrętek i podkładek może prowadzić do niebezpiecznych sytuacji, jak luźne połączenia, które mogą zagrażać stabilności całej konstrukcji. Wiedza o standardach w zakresie doboru elementów złącznych, takich jak normy ISO, jest kluczowa dla zapewnienia bezpieczeństwa i trwałości połączeń. Właściwe zrozumienie i zastosowanie tych norm odgrywa istotną rolę w inżynierii i projektowaniu, co pokazuje, jak ważne jest unikanie wniosków na podstawie niepełnych informacji na temat używanych materiałów czy technik.
Pytanie 35
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 36
Aby przetransportować urządzenie na miejsce montażu, gdy jego waga przekracza maksymalną nośność dźwigu, należy zastosować
A. linę o większej wytrzymałości
B. przenośnik cięgnowy
C. podnośnik platformowy
D. wózek transportowy
Wózek transportowy jest odpowiednim rozwiązaniem do przetransportowania maszyn o dużej masie, gdy ich ciężar przekracza nośność dźwigu. Wózki transportowe są projektowane z myślą o bezpiecznym przemieszczaniu ciężkich obiektów, co sprawia, że są one idealnym narzędziem w takich sytuacjach. Wykorzystują one różnorodne mechanizmy, jak koła o dużej nośności oraz funkcje stabilizacji, co umożliwia transportowanie maszyn na krótszych dystansach bez narażania ich na uszkodzenia. W praktyce, wózki tego typu są powszechnie stosowane w halach produkcyjnych oraz magazynach, gdzie konieczne jest przemieszczenie ciężkiego sprzętu z jednego miejsca na drugie. Ponadto, zgodnie z normami bezpieczeństwa pracy, korzystanie z wózków transportowych minimalizuje ryzyko wypadków, które mogłyby wystąpić podczas prób przenoszenia maszyn przy użyciu dźwigów, których nośność nie jest wystarczająca. Dobre praktyki wskazują, że zawsze należy oceniać nośność poszczególnych urządzeń transportowych przed ich użyciem.
Pytanie 37
Czynnikiem, który nie powoduje przyspieszonego zużycia pasa klinowego w systemie pasowym jest
A. nasączenie pasa olejem
B. zbyt niska prędkość obrotu przekładni
C. nieprostopadłe ustawienie kół względem osi wału
D. brak równoległości osi wałów oraz zamontowanych kół pasowych
Zaolejenie pasa klinowego, brak równoległości osi wałów oraz nieprostopadłe osadzenie kół względem osi wału są znaczącymi czynnikami wpływającymi na jego przyspieszone zużycie. Zaolejenie pasa może prowadzić do utraty przyczepności, co skutkuje poślizgiem i zwiększonym tarciem, co w konsekwencji przyspiesza proces zużycia. Zjawisko to jest szczególnie groźne w zastosowaniach, gdzie pasy muszą przenosić duże obciążenia, ponieważ każdego dnia są one narażone na intensywne tarcie, które przyspiesza ich degradację. Ponadto, brak równoległości osi wałów prowadzi do nierównomiernego zużycia pasa, co może skutkować jego pękaniem i w konsekwencji awarią całego układu napędowego. Z kolei nieprostopadłe osadzenie kół powoduje, że pas klinowy nie jest w stanie prawidłowo wchodzić w interakcję z kołem pasowym, co również skutkuje zwiększonym zużyciem. W praktyce, wiele organizacji stosuje standardy ISO dotyczące montażu przekładni pasowych, które uwzględniają wszystkie te czynniki, aby zminimalizować ryzyko przedwczesnego zużycia elementów. Niezbędne jest regularne sprawdzanie, czy osadzenie kół pasowych jest prawidłowe i czy nie ma zjawiska poślizgu, co pozwoli na przedłużenie żywotności pasa klinowego.
Pytanie 38
Aby prawidłowo zamontować łożysko toczne na wale, co należy zrobić?
A. wywierać jednostronny ucisk na pierścień łożyska
B. osadzić łożysko na wale z bardzo dużym wciśnięciem
C. zapewnić odpowiednie luzy montażowe
D. stosować pasowanie suwliwe dla ruchomego wałka
Stosowanie jednostronnego nacisku na pierścień łożyska jest nieodpowiednie, ponieważ może prowadzić do odkształceń pierścienia oraz nierównomiernego rozłożenia materiału, co skutkuje przedwczesnym zużyciem łożyska. Również osadzanie łożyska na wale z bardzo dużym wciskiem jest praktyką szkodliwą, gdyż może powodować zniszczenie zarówno łożyska, jak i samego wału. Zbyt mocny wciśnięcie może prowadzić do deformacji wewnętrznych elementów łożyska, co negatywnie wpływa na jego funkcjonowanie i trwałość. Stosowanie pasowania suwliwego w przypadku ruchomego wałka również może być niewłaściwe, zwłaszcza gdy wymagana jest precyzyjna współpraca elementów. Przykładowo, w aplikacjach wymagających dużych obciążeń, pasowanie suwliwe może prowadzić do luzów, które będą sprzyjały powstawaniu wibracji i hałasu. Kluczowe jest zrozumienie, że każdy z tych błędów wynika z niedostatecznej wiedzy na temat zasad montażu łożysk. W praktyce, montaż łożysk powinien być przeprowadzany zgodnie z wytycznymi producentów oraz z uwzględnieniem specyfikacji technicznych, co zapewnia ich optymalne działanie oraz minimalizuje ryzyko awarii.
Pytanie 39
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 40
Na zdjęciu przedstawiono
A. frezarkę pionową.
B. tokarkę karuzelową.
C. honownicę do otworów.
D. wiertarkę stojakową.
Wybór wiertarki stojakowej to dobry ruch, bo ma kilka cech, które ją wyróżniają. To narzędzie ma pionowe ustawienie wrzeciona, a to sprawia, że idealnie nadaje się do wiercenia otworów w różnych materiałach, od drewna po metal. Dodatkowo, możliwość regulacji wysokości stołu daje więcej kontroli nad pracą, co przydaje się, jeśli zależy nam na precyzji. Wiertarki stojakowe są często używane w produkcji, gdzie dokładność ma spore znaczenie. Z mojego doświadczenia, jeśli chcesz, żeby wszystko pasowało jak trzeba, to to narzędzie naprawdę się przydaje i jest zgodne z tym, co mówi się o najlepszych praktykach w obróbce skrawaniem.
