Szczegółowe wyniki:

Pytanie 1

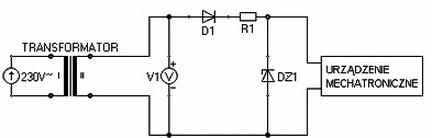

W przedstawionym na rysunku układzie zasilającym urządzenie mechatroniczne zmierzono wartość napięcia na wyjściu transformatora. Woltomierz V1 wskazał napięcie 0 V. Świadczy to o uszkodzeniu

A. diody Zenera DZ1.

B. diody prostowniczej D1.

C. rezystora R1.

D. transformatora.

W sytuacji, gdy woltomierz V1 wskazuje 0 V na wyjściu transformatora, mamy do czynienia z typowym objawem uszkodzenia transformatora. Transformator odgrywa kluczową rolę w obniżaniu napięcia z sieci do poziomu, który jest bezpieczny i odpowiedni dla urządzenia mechatronicznego. Jeśli transformator nie działa prawidłowo, z powodów takich jak uszkodzenie uzwojenia, zwarcie wewnętrzne czy uszkodzenia mechaniczne, nie będzie w stanie dostarczyć napięcia, co objawia się zerowym wskazaniem na wyjściu. W praktyce, w takich sytuacjach często wykonuje się diagnostykę, aby potwierdzić uszkodzenie transformatora, a także ocenia się wpływ na cały układ. Warto również zwrócić uwagę, że standardy branżowe, takie jak IEC 61558, określają zasady dotyczące bezpieczeństwa i niezawodności transformatorów, co podkreśla znaczenie tej jednostki w systemach zasilania. Dlatego zrozumienie roli transformatora w układzie zasilającym jest kluczowe dla prawidłowego funkcjonowania urządzeń mechatronicznych.

Pytanie 2

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 3

Który z przekształtników używanych w systemach zasilania dla urządzeń mechatronicznych przekształca energię prądu stałego na energię prądu przemiennego z regulowanymi wartościami częstotliwości i napięcia?

A. Regulator napięcia przemiennego

B. Rozruch progresywny

C. Falownik

D. Prostownik

Falownik to urządzenie elektroniczne, które konwertuje energię prądu stałego (DC) na energię prądu przemiennego (AC) o regulowanych wartościach częstotliwości i napięcia. Jego podstawowym zastosowaniem jest zasilanie silników elektrycznych w układach mechatronicznych, gdzie wymagana jest precyzyjna kontrola prędkości obrotowej oraz momentu obrotowego. Dzięki falownikom możliwe jest dostosowanie parametrów zasilania do rzeczywistych potrzeb aplikacji, co prowadzi do zwiększenia efektywności energetycznej oraz wydajności urządzenia. Falowniki są szeroko stosowane w różnych gałęziach przemysłu, takich jak automatyka przemysłowa, wentylacja, klimatyzacja czy transport. Warto również wspomnieć o standardach, takich jak IEC 61800, które definiują wymagania dotyczące napędów elektrycznych i systemów sterowania. Stosowanie falowników przyczynia się do minimalizacji zużycia energii, a także poprawy jakości pracy urządzeń, dlatego są one kluczowym elementem nowoczesnych systemów mechatronicznych.

Pytanie 4

Po przeprowadzeniu napraw w szafie sterowniczej numerycznej obrabiarki, pracownik doznał porażenia prądem. Jest nieprzytomny, lecz oddycha. W pierwszej kolejności, po odłączeniu go od źródła prądu, powinno się wykonać następujące kroki:

A. ustawić poszkodowanego w stabilnej pozycji bocznej i wezwać pomoc medyczną

B. ułożyć poszkodowanego na noszach w wygodnej pozycji i przetransportować go do lekarza w celu oceny stanu zdrowia

C. wezwać pomoc medyczną, położyć poszkodowanego na plecach i rozpocząć sztuczne oddychanie

D. ustawić poszkodowanego na boku, zapewnić mu świeże powietrze i rozpocząć sztuczne oddychanie

Odpowiedź, w której porażony zostaje ułożony w pozycji bocznej ustalonej, jest prawidłowa, ponieważ zapewnia to drożność dróg oddechowych i minimalizuje ryzyko aspiracji. Pozycja ta jest kluczowa w przypadku osób nieprzytomnych, które oddychają, ponieważ pozwala na swobodne wydostawanie się ewentualnych wydzielin, a jednocześnie chroni przed zadławieniem. Wzywając pomoc lekarską, dbamy o to, aby profesjonalna interwencja mogła zostać podjęta jak najszybciej, co jest szczególnie ważne w przypadku porażenia prądem, które może prowadzić do poważnych uszkodzeń wewnętrznych. W praktyce, osoby pracujące w środowisku przemysłowym powinny być przeszkolone w zakresie udzielania pierwszej pomocy, co jest zgodne z normą ISO 45001 dotyczącą zarządzania bezpieczeństwem i zdrowiem w pracy. Przykładowo, jeśli pracownik ulegnie porażeniu, niezwłocznie należy ocenić jego stan, a po umieszczeniu go w odpowiedniej pozycji, regularnie kontrolować jego oddech i reakcje, co jest kluczowe do oceny jego stanu przed przybyciem służb medycznych.

Pytanie 5

Efektor zainstalowany na końcu ramienia robota przede wszystkim pełni funkcję

A. chronienia ramienia robota przed przeciążeniem

B. chwytania obiektu z odpowiednią siłą

C. przemieszczania obiektu w przestrzeni

D. ochrony ramienia robota przed kolizjami z operatorem

Efektor, umieszczony na końcu ramienia robota, odgrywa kluczową rolę w jego funkcjonowaniu, zwłaszcza w kontekście automatyzacji procesów produkcyjnych. Jego głównym zadaniem jest chwytanie elementów z odpowiednią siłą, co jest istotne w wielu zastosowaniach przemysłowych, takich jak montaż, pakowanie czy transport materiałów. Efektory mogą mieć różne formy – od prostych chwytaków pneumatycznych, po zaawansowane systemy z czujnikami siły, które umożliwiają precyzyjne dostosowanie siły chwytu do rodzaju i wagi chwytanego obiektu. Dzięki tym technologiom możliwe jest minimalizowanie uszkodzeń delikatnych komponentów oraz zwiększenie efektywności produkcji. Dobre praktyki w zakresie projektowania efektorów obejmują uwzględnienie materiałów, które zapewniają odpowiednią przyczepność i trwałość, a także zastosowanie systemów kontroli, które pozwalają na monitorowanie siły chwytu w czasie rzeczywistym, co może być zgodne z normami ISO 10218 dotyczącymi robotów przemysłowych.

Pytanie 6

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 7

Cewkę zaworu elektromagnetycznego o napięciu znamionowym 24 V AC i częstotliwości 50 Hz, której rezystancja jest równa jej reaktancji, podłączono do napięcia stałego o wartości 24 V. Ile razy wzrosną straty mocy w cewce zaworu, w wyniku takiego podłączenia, w stosunku do strat mocy w znamionowych warunkach pracy?

A. 4

B. 2

C. 1,5

D. √2

Wybór niewłaściwej odpowiedzi może wynikać z błędnego zrozumienia zasad dotyczących impedancji oraz strat mocy w obwodach prądu zmiennego i stałego. W przypadku cewki działającej w obwodzie AC, jej zachowanie obarczone jest efektem reaktancji, co oznacza, że część energii jest przechowywana w polu magnetycznym i nie doprowadza do bezpośrednich strat mocy. Gdy cewka zostaje zasilona napięciem stałym, znikają efekty reaktancyjne, a cała moc w obwodzie przekształca się w straty w postaci ciepła, co znacząco zwiększa straty w porównaniu do warunków przy zasilaniu AC. Odpowiedzi takie jak '1,5' czy '4' mogą sugerować próby przybliżenia tego wzrostu na podstawie błędnych założeń dotyczących pracy cewki. Często występujące błędy związane z nieprawidłowym doborem napięcia lub zrozumieniem proporcji pomiędzy rezystancją a reaktancją mogą prowadzić do niewłaściwych wniosków. Warto zwrócić uwagę, że zrozumienie podstawowych zasad działania elementów indukcyjnych jest kluczowe dla właściwego projektowania i eksploatacji obwodów elektrycznych, co jest zgodne z najlepszymi praktykami w branży elektrotechnicznej.

Pytanie 8

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 9

Modulacja impulsowa określana jako PWM polega na modyfikacji w sygnale, który jest modulowany

A. częstotliwości impulsu

B. szerokości impulsu

C. częstotliwości oraz fazy impulsu

D. amplitudy impulsu

Modulacja szerokości impulsu (PWM) to technika, w której szerokość impulsów w sygnale modulowanym jest zmieniana w zależności od wartości sygnału wejściowego. W praktyce oznacza to, że czas, w jakim sygnał jest w stanie wysokim (ON) lub niskim (OFF), jest dostosowywany, co pozwala na skuteczne reprezentowanie informacji. PWM jest szeroko stosowana w elektronice, zwłaszcza w kontrolowaniu prędkości silników, jasności diod LED oraz w systemach audio. Przy zastosowaniu PWM, możemy zredukować straty energii, co jest zgodne z dobrą praktyką inżynieryjną, ponieważ umożliwia efektywne zarządzanie mocą. Na przykład, w przypadku silników DC, poprzez zmianę szerokości impulsów, inżynierowie mogą precyzyjnie regulować prędkość obrotową silnika, co jest kluczowe w automatyzacji i robotyce. Zgodnie ze standardami branżowymi, stosowanie PWM może również poprawić jakość sygnałów w systemach audio, co przekłada się na lepsze wrażenia słuchowe. Warto również zauważyć, że technika ta jest fundamentalna w systemach zasilania, gdzie precyzyjna kontrola mocy jest niezbędna do zapewnienia stabilności i efektywności operacyjnej.

Pytanie 10

Jaka jest objętość oleju w cylindrze siłownika o powierzchni roboczej 20,3 cm2 oraz skoku 200 mm?

A. 406,00 cm3

B. 4060,00 cm3

C. 4,06 cm3

D. 40,60 cm3

Poprawna odpowiedź to 406,00 cm3, co wynika z obliczenia objętości cylindra siłownika hydraulicznego. Wzór na objętość cylindra to V = A * h, gdzie A to powierzchnia podstawy cylindra, a h to jego wysokość lub skok. W tym przypadku powierzchnia wynosi 20,3 cm2, a skok 200 mm, co po przeliczeniu daje 20 cm. Zatem objętość wynosi: V = 20,3 cm2 * 20 cm = 406,00 cm3. Praktyczne zastosowanie tej wiedzy jest nieocenione w hydraulice, gdzie precyzyjne obliczenia objętości pozwalają na właściwe dobranie siłowników do zadań, co wpływa na efektywność systemów mechanicznych. Dobrze dobrany siłownik zapewnia optymalne parametry pracy urządzenia, a także zwiększa trwałość i niezawodność systemów hydraulicznych. W przemyśle, w którym często wykorzystywane są siłowniki, zrozumienie zasad obliczania objętości jest kluczowe dla zapewnienia efektywności energetycznej i bezpieczeństwa pracy maszyn.

Pytanie 11

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 12

Licznik impulsów rewersyjnych to urządzenie

A. które zapisuje w pamięci określoną liczbę impulsów

B. które zajmuje się dodawaniem impulsów

C. które dokonuje odejmowania impulsów

D. które wykonuje dodawanie i odejmowanie impulsów

Rewersyjny licznik impulsów to urządzenie, które ma zdolność zarówno dodawania, jak i odejmowania impulsów. W praktycznych zastosowaniach, takie liczniki znajdują zastosowanie w dokładnych systemach pomiarowych, gdzie istotne jest monitorowanie zmieniającej się wartości. Na przykład, w automatyce przemysłowej, rewersyjne liczniki impulsów mogą być używane do zliczania liczby jednostek produkcji, a także do korygowania błędów, które mogłyby wystąpić w wyniku problemów z maszyną, takich jak przesunięcia w liczniku. Takie liczniki są zgodne z normami IEEE i innymi standardami, które podkreślają znaczenie elastyczności w systemach automatyki. W przypadku błędnego zliczenia, możliwość odejmowania impulsów pozwala na precyzyjne dostosowanie do rzeczywistej produkcji, co z kolei wpływa na efektywność i jakość procesów produkcyjnych. Ważne jest, aby inżynierowie dobrze rozumieli działanie tych układów, aby skutecznie wdrażać je w praktyce.

Pytanie 13

Na rysunku przedstawione zostały fragmenty dwóch elementów, które należy połączyć techniką połączenia wciskowego wtłaczanego. Jaka powinna być zależność pomiędzy wymiarami d1 i d2?

A. d1 > d2

B. d1 = d2

C. d1 < d2

D. d1 ≤ d2

W przypadku, gdy d1 jest mniejsze od d2, granice trwałości połączenia wciskowego zostaną przekroczone. To podejście jest błędne, ponieważ element wciskany nie będzie miał odpowiedniego oparcia, co może prowadzić do poluzowania lub wręcz całkowitego wyjścia elementu z otworu. W inżynierii mechanicznej i projektowaniu, każdy element połączenia musi być odpowiednio dostosowany do wymagań funkcjonalnych oraz warunków pracy. Stosowanie zależności, gdzie d1 jest mniejsze lub równe d2, prowadzi do sytuacji, w której element wciskany nie osiąga wymaganego momentu siły, co może skutkować nieprawidłowym funkcjonowaniem urządzenia. Dodatkowo, częstym błędem jest zakładanie, że elementy mogą być montowane bez uwzględnienia tolerancji produkcyjnych, co jest kluczowe w zastosowaniach przemysłowych. Warto zwrócić uwagę, że standardy branżowe, takie jak normy ISO w zakresie połączeń mechanicznych, definiują wymagania dotyczące wymiarów i tolerancji dla połączeń wciskowych, co jest niezbędne do zapewnienia jakości i niezawodności. Każde połączenie powinno być projektowane w oparciu o konkretne obliczenia i analizy, które potwierdzają, że d1 musi być większe od d2, aby zminimalizować ryzyko awarii.

Pytanie 14

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 15

Na której ilustracji przedstawiono prawidłowe zaciśnięcie końcówki przewodu w obszarze z izolacją?

A. Na ilustracji 2.

B. Na ilustracji 3.

C. Na ilustracji 4.

D. Na ilustracji 1.

Prawidłowe zaciśnięcie końcówki przewodu w obszarze z izolacją, przedstawione na ilustracji 4, jest kluczowe dla zapewnienia trwałego i bezpiecznego połączenia elektrycznego. Na tej ilustracji widać, że zacisk obejmuje zarówno izolację, jak i przewody, co jest zgodne z najlepszymi praktykami w branży. Takie podejście zapobiega odsłonięciu przewodów, co mogłoby prowadzić do zwarć lub uszkodzeń. Prawidłowe zaciśnięcie jest również zgodne z normami, takimi jak IEC 60947, które definiują wymagania dla urządzeń i elementów stosowanych w instalacjach elektrycznych. Prawidłowo wykonane połączenie gwarantuje nie tylko bezpieczeństwo, ale także efektywność działania instalacji. W praktyce, zapewnienie odpowiedniego zacisku może wpłynąć na żywotność urządzeń oraz zmniejszenie ryzyka awarii. Dlatego istotne jest, aby osoby zajmujące się instalacjami elektrycznymi miały świadomość tych standardów oraz umiejętność ich stosowania w codziennej pracy, co przyczynia się do ogólnego bezpieczeństwa i jakości instalacji elektrycznych.

Pytanie 16

Jakie obwody elektroniczne gwarantują utrzymanie stałego napięcia na wyjściu, niezależnie od zmian obciążenia oraz fluktuacji napięcia zasilającego?

A. Stabilizatory.

B. Generatory.

C. Prostowniki.

D. Flip-flopy.

Stabilizatory to układy elektroniczne, które mają na celu zapewnienie stałej wartości napięcia na wyjściu, niezależnie od zmian w obciążeniu oraz fluktuacji napięcia zasilającego. Działają one na zasadzie automatycznego dostosowywania się, aby utrzymać wyjściowe napięcie w pożądanym zakresie. Przykładem są stabilizatory liniowe, które wykorzystują elementy regulacyjne, takie jak tranzystory, do kontrolowania napięcia. Zastosowania stabilizatorów można znaleźć w zasilaczach do urządzeń elektronicznych, gdzie stabilne napięcie jest kluczowe dla prawidłowego funkcjonowania komponentów, takich jak procesory i układy cyfrowe. W praktyce, stabilizatory są również stosowane w systemach zasilania krytycznych aplikacji, takich jak sprzęt medyczny czy telekomunikacyjny, gdzie wahania napięcia mogłyby prowadzić do awarii systemów. W branży przestrzega się standardów takich jak IEC 62368, które regulują bezpieczeństwo i wydajność układów zasilających, w tym stabilizatorów.

Pytanie 17

Który rodzaj obróbki ręcznej przedstawiono na rysunkach?

A. Wiercenie.

B. Przecinanie.

C. Piłowanie.

D. Ścinanie.

Odpowiedź "Ścinanie" jest poprawna, ponieważ na rysunkach przedstawiono proces, który dokładnie odpowiada tej technice obróbczej. Ścinanie polega na usuwaniu materiału z powierzchni za pomocą narzędzi tnących, takich jak dłuta, przecinaki lub noże, które są używane w różnych zastosowaniach inżynieryjnych i rzemieślniczych. W procesie tym narzędzie tnące jest ustawiane pod kątem do obrabianego materiału, co pozwala na precyzyjne usunięcie nadmiaru materiału. To podejście jest kluczowe w wielu branżach, w tym w obróbce metali, stolarstwie i rzeźbieniu. Na przykład, w stolarstwie ścinanie jest używane do formowania krawędzi mebli, a w metaloplastyce do precyzyjnego kształtowania detali. Dobrą praktyką jest również stosowanie narzędzi o odpowiedniej ostrości oraz zapewnienie stabilności materiału, co minimalizuje ryzyko błędów podczas obróbki. Wiedza o procesach ścinania jest istotna, ponieważ pozwala na uzyskanie wysokiej jakości wykończenia oraz oszczędności materiałowych.

Pytanie 18

W układzie nawrotnym sterowania stycznikowego silnika indukcyjnego klatkowego stwierdzono, że po wciśnięciu przycisku S1 a następnie S2, zadziałają zabezpieczenia w obwodzie siłowym silnika. Przyczyną zadziałania jest

A. źle podłączone przyciski S1 i S2.

B. brak blokady w obwodzie sterowania.

C. źle dobrane zabezpieczenia.

D. zwarcie w obwodzie sterowania.

Brak blokady w obwodzie sterowania w układzie nawrotnym sterowania stycznikowego silnika indukcyjnego klatkowego jest kluczowym czynnikiem dla bezpieczeństwa i prawidłowego działania systemu. W przypadku, gdy oba styczniki są załączane jednocześnie, co jest możliwe przy braku odpowiednich blokad, dochodzi do zwarcia w obwodzie siłowym. Tego rodzaju sytuacje mogą prowadzić do poważnych uszkodzeń zarówno silnika, jak i samego układu sterowania. Dlatego ważne jest, aby przy projektowaniu układów sterowniczych stosować blokady mechaniczne lub elektryczne. Na przykład, stosując styki NC styczników, można zrealizować blokadę, która uniemożliwi załączenie obu styczników w tym samym czasie, co znacząco wpłynie na bezpieczeństwo operacji. W branży elektrycznej standardem jest stosowanie takich blokad w celu zabezpieczenia przed nieprzewidzianymi sytuacjami, co jest zgodne z normami IEC 60204-1, które regulują bezpieczeństwo maszyn.

Pytanie 19

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 20

Wskaż urządzenie, które można wykorzystać do pomiaru ciśnienia wywieranego przez ciecz na ścianki zbiornika?

A. Tachometr

B. Pirometr

C. Żyroskop

D. Tensometr

Tensometr to urządzenie, które służy do pomiaru odkształceń materiałów pod wpływem sił zewnętrznych, w tym ciśnienia cieczy. W kontekście zbiorników, tensometry są wykorzystywane do monitorowania sił działających na ścianki zbiorników, co pozwala na ocenę ciśnienia cieczy wewnętrznej. Przykłady zastosowania to kontrola zbiorników ciśnieniowych w przemyśle chemicznym, gdzie precyzyjny pomiar ciśnienia jest kluczowy dla bezpieczeństwa i efektywności procesów. Tensometry mogą być integrowane z systemami automatyki przemysłowej, co umożliwia zdalne monitorowanie i wczesne wykrywanie nieprawidłowości. Zgodnie z normami branżowymi, stosowanie tensometrów w tych aplikacjach przyczynia się do zwiększenia niezawodności i wydajności operacyjnej. Dodatkowo, dzięki stosowaniu materiałów o wysokiej czułości i precyzji, tensometry zapewniają dokładne i powtarzalne pomiary, co jest niezwykle istotne w kontroli procesów technologicznych.

Pytanie 21

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 22

Który zawór został przedstawiony na rysunku?

A. 5/2 sterowany jednostronnie pneumatycznie.

B. 3/2 sterowany jednostronnie elektrycznie.

C. 3/2 sterowany jednostronnie pneumatycznie.

D. 2/2 sterowany dwustronnie elektrycznie.

Zawór przedstawiony na rysunku to zawór 3/2 sterowany jednostronnie elektrycznie. Oznaczenie 3/2 wskazuje, że zawór posiada trzy porty: jedno wejście i dwa wyjścia, co jest powszechnie stosowane w aplikacjach pneumatycznych i hydraulicznych. Sterowanie elektryczne umożliwia precyzyjne i zdalne zarządzanie przepływem medium, co jest kluczowe w nowoczesnych systemach automatyki przemysłowej. Przykładem zastosowania takiego zaworu jest automatyzacja procesów produkcyjnych, gdzie kontrola nad siłownikami pneumatycznymi wymaga szybkiej reakcji i dokładności. W praktyce, zastosowanie zaworu 3/2 z elektrycznym sterowaniem może znacząco zwiększyć efektywność operacyjną maszyn oraz obniżyć ryzyko awarii poprzez zdalne monitorowanie stanu systemu. Zgodnie z normami ISO 1219, symbole zaworów powinny być jednolite i czytelne, co również potwierdza prawidłowość identyfikacji tego zaworu.

Pytanie 23

Który z przedstawionych na rysunkach podzespołów urządzenia pneumatycznego zapewnia redukcję ciśnienia i zatrzymanie cząstek stałych w układzie zasilania sprężonym powietrzem?

A. C.

B. A.

C. D.

D. B.

Odpowiedź B jest poprawna, ponieważ filtr z regulatorem ciśnienia pełni kluczową rolę w układzie zasilania sprężonym powietrzem. Filtr usuwa zanieczyszczenia, takie jak cząstki stałe, krople wody i oleju, co jest istotne dla zachowania prawidłowego funkcjonowania urządzeń pneumatycznych. Regulacja ciśnienia jest niezbędna, aby uniknąć uszkodzeń systemu spowodowanych nadmiernym ciśnieniem. Przykładem praktycznego zastosowania jest przemysł motoryzacyjny, gdzie sprężone powietrze wykorzystuje się do zasilania narzędzi pneumatycznych. W tym kontekście, filtr z regulatorem ciśnienia zapewnia nie tylko bezpieczeństwo, ale także efektywność operacyjną, redukując ryzyko awarii sprzętu. Normy takie jak ISO 8573-1 definiują wymagania jakości powietrza sprężonego, co potwierdza znaczenie filtracji i regulacji w każdym systemie pneumatycznym. Przestrzeganie dobrych praktyk w zakresie konserwacji tych elementów pozwala na dłuższą żywotność i niezawodność urządzeń.

Pytanie 24

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 25

Zestyk K1 oznaczony na schemacie czerwoną ramką odpowiada za

A. włączenie zasilania cewek przekaźników K1 i K2

B. podtrzymanie zasilania cewek przekaźników K1 i K2

C. blokowanie jednoczesnego załączenia cewek przekaźników K1 i K2

D. wyłączenie zasilania cewek przekaźników K1 i K2

Zestyk K1, oznaczony na schemacie czerwoną ramką, pełni istotną funkcję podtrzymywania zasilania cewek przekaźników K1 i K2. Po naciśnięciu przycisku S1, cewka przekaźnika K1 zostaje zasilona, co skutkuje zamknięciem zestyku K1. To zamknięcie jest kluczowe, ponieważ pozwala na utrzymanie zasilania cewki K1 nawet po zwolnieniu przycisku S1, co jest zgodne z zasadami działania układów elektromechanicznych. Dzięki temu przekaźnik K2 również uzyskuje zasilanie, co jest niezbędne w wielu aplikacjach automatyki, gdzie wymagane jest zachowanie stanu załączenia po przełączeniu. Takie rozwiązanie jest powszechnie stosowane w systemach sterowania, gdzie stabilność i niezawodność działania są priorytetem. Przykładem zastosowania tej funkcjonalności może być system zabezpieczeń, gdzie podtrzymanie zasilania jest kluczowe dla ciągłości działania alarmu. W branży elektrycznej i automatyki, stosowanie zestyków podtrzymujących zgodnie z normami oraz dobrymi praktykami zapewnia bezpieczeństwo i efektywność operacyjną.

Pytanie 26

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 27

Jaki element odpowiada symbolowi graficznemu przedstawionemu na rysunku?

A. Element realizujący iloczyn logiczny.

B. Element dławiący.

C. Przełącznik obiegu.

D. Zawór ograniczający ciśnienie.

Symbol graficzny przedstawiony na rysunku reprezentuje przełącznik obiegu, który jest kluczowym elementem w układach hydraulicznych i pneumatycznych. Przełącznik ten umożliwia zarządzanie kierunkiem przepływu medium, co jest istotne w kontekście pracy wielu urządzeń. W układach, gdzie wymagane jest przełączanie między różnymi źródłami lub kierunkami przepływu, taki element pozwala na elastyczność i efektywność operacyjną. Przykładem zastosowania przełącznika obiegu może być system chłodzenia, w którym przełączanie między różnymi obiegami wody chłodzącej jest niezbędne dla utrzymania optymalnej temperatury. Dobre praktyki w projektowaniu układów sugerują, aby używać przełączników obiegu o potwierdzonej niezawodności, zwracając uwagę na ich parametry pracy, takie jak maksymalne ciśnienie i temperatura, zgodnie z normami ISO 4414 oraz PN-EN 982. Wiedza na temat działania tych elementów jest fundamentalna dla inżynierów zajmujących się automatyką i hydrauliką.

Pytanie 28

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 29

Który symbol graficzny oznacza cewkę przekaźnika o opóźnionym załączaniu?

A. D.

B. B.

C. C.

D. A.

Odpowiedź B jest poprawna, ponieważ znak graficzny cewki przekaźnika o opóźnionym załączaniu jest dobrze zdefiniowany w normach dotyczących symboli elektrycznych. Oznaczenie to zawiera charakterystyczny element w postaci dwóch przekątnych linii, które znajdują się w obrębie prostokąta reprezentującego cewkę. Te linie symbolizują opóźnienie czasowe, co jest istotne w kontekście zastosowania przekaźników w systemach automatyki. Przekaźniki o opóźnionym załączaniu są wykorzystywane w wielu aplikacjach, takich jak systemy zabezpieczeń, gdzie potrzebne jest opóźnienie przed aktywacją alarmu, bądź w układach automatyki domowej, gdzie używa się ich do kontroli oświetlenia lub urządzeń. Zrozumienie tego symbolu jest kluczowe dla inżynierów i techników, którzy zajmują się projektowaniem i wdrażaniem systemów elektrycznych, ponieważ pozwala to na prawidłowe interpretowanie schematów oraz zapewnienie ich zgodności z obowiązującymi standardami, takimi jak IEC 60617, co zwiększa przejrzystość i efektywność projektowania systemów elektronicznych.

Pytanie 30

Umieszczony na rysunku zapis w metodzie Grafcet oznacza otwarcie zaworu 1V1

N	Otworzyć zawór 1V1

A. warunkowo.

B. impulsowo.

C. z zapamiętaniem.

D. bez zapamiętania.

Wybierając odpowiedzi związane z zapamiętaniem, mogą pojawić się nieporozumienia dotyczące działania systemu Grafcet. Sugerowanie, że otwarcie zaworu 1V1 może być realizowane warunkowo, impulsowo lub z zapamiętaniem, pokazuje braki w zrozumieniu podstawowych zasad związanych z tą metodą. Akcje warunkowe sugerują, że wykonanie akcji jest uzależnione od spełnienia dodatkowych kryteriów, co w kontekście zapisu "N" jest nieprawidłowe. W naprawdę zaprogramowanych systemach, gdy akcja jest realizowana z zapamiętaniem, może to prowadzić do sytuacji, w której stan zaworu jest utrzymywany, nawet po tym, jak warunki aktywujące przestają obowiązywać, co jest sprzeczne z ideą działania bez zapamiętania. Typowym błędem myślowym jest mylenie koncepcji akcji jednorazowych z procesami, które wymagają ciągłego monitorowania stanu. Utrzymywanie stanu mimo zmiany warunków może prowadzić do nieefektywności systemu, co jest niezgodne z najlepszymi praktykami w branży automatyki. Zrozumienie, że w przypadku działania "bez zapamiętania" mamy do czynienia z prostym, jednoetapowym procesem, jest kluczowe dla skutecznego projektowania i zarządzania systemami automatyki. Dlatego tak ważne jest, aby dokładnie rozumieć różnice między różnymi typami akcji w metodzie Grafcet.

Pytanie 31

Lampka sygnalizacyjna RUN w programowalnym sterowniku PLC wskazuje, że

A. istnieje możliwość edytowania nowego programu kontrolnego przy użyciu komputera

B. konieczna jest wymiana baterii zasilającej pamięć RAM sterownika

C. nastąpiła awaria wewnętrzna sterownika

D. program kontrolny znajduje się w pamięci RAM sterownika i może zostać uruchomiony

Świecący element sygnalizacyjny RUN w sterowniku programowalnym PLC wskazuje, że program sterowniczy jest załadowany do pamięci RAM sterownika i jest gotowy do uruchomienia. Pamięć RAM jest kluczowym elementem w systemach PLC, ponieważ służy do przechowywania aktywnego programu oraz danych operacyjnych, co pozwala na dynamiczne sterowanie procesami przemysłowymi. W praktyce oznacza to, że operator może bez problemu uruchomić proces produkcyjny, a także wprowadzać zmiany w czasie rzeczywistym, co jest niezwykle istotne w kontekście elastyczności i efektywności systemów automatyki. W standardach branżowych, takich jak IEC 61131, wyróżnia się różne tryby pracy sterowników, a sygnalizacja RUN jest jednym z podstawowych wskaźników stanu, który informuje o poprawnym działaniu systemu. Prawidłowe działanie tego wskaźnika jest także istotne w kontekście diagnostyki, gdyż pozwala na szybką weryfikację, czy urządzenie jest gotowe do pracy.

Pytanie 32

Na rysunku przedstawiono

A. tranzystor.

B. tyrystor.

C. diodę.

D. rezystor.

Tyrystor to element półprzewodnikowy, który składa się z trzech elektrod: anodowej, katodowej oraz bramki (elektrody sterującej). Jego unikalna budowa pozwala na kontrolowanie dużych prądów za pomocą niewielkich sygnałów. W praktyce, tyrystory są szeroko stosowane w aplikacjach, które wymagają sterowania mocą, takich jak w układach prostownikowych, regulatorach mocy i systemach zasilania. Dzięki swojej zdolności do pracy w wysokich napięciach i prądach, tyrystory znajdują zastosowanie w zasilaczach oraz w układach energoelektroniki. Standardy dotyczące tyrystorów, takie jak IEC 60747, określają wymagania techniczne dla tych elementów, co zapewnia ich bezpieczeństwo i niezawodność w aplikacjach przemysłowych. Dodatkowo, tyrystory są często używane w układach zapłonowych w silnikach spalinowych oraz w systemach oświetleniowych, co pokazuje ich wszechstronność i ważną rolę w nowoczesnej elektronice.

Pytanie 33

W sieci TN - C doszło do przerwania przewodu PEN. Jakie są tego konsekwencje?

A. spadkiem napięcia zasilającego do 0,5 UN

B. pojawieniem się napięcia na obudowie urządzeń podłączonych do gniazda z bolcem ochronnym

C. brakiem zasilania dla wszystkich odbiorników

D. przepaleniem bezpieczników w obwodzie

Nieprawidłowe odpowiedzi błędnie wskazują na skutki przerwania przewodu PEN. Przepalenie się bezpieczników w obwodzie nie jest bezpośrednim skutkiem przerwania tego przewodu, ponieważ bezpieczniki działają na zasadzie zabezpieczenia przed przeciążeniem lub zwarciem. W przypadku przerwania przewodu PEN, nie następuje natychmiastowe przeciążenie, które mogłoby prowadzić do przepalenia bezpieczników. Wskazanie braku napięcia zasilającego dla wszystkich odbiorników również jest błędne, ponieważ przerwanie przewodu PEN nie powoduje całkowitego wyłączenia zasilania, lecz może prowadzić do niebezpiecznych sytuacji, takich jak pojawienie się napięcia na obudowach. Spadek napięcia zasilającego do 0,5 UN również nie jest realistyczną konsekwencją. Tego rodzaju zjawisko nie jest standardowym efektem przerwania przewodu PEN, a spadki napięcia są bardziej związane z obciążeniem instalacji lub innymi problemami z siecią. W praktyce, należy pamiętać, że sieć TN-C wymaga szczególnej uwagi w kontekście ochrony przed porażeniem prądem, a kluczowym środkiem ochrony są wyłączniki różnicowoprądowe, które powinny być stosowane w takich systemach, aby zapewnić bezpieczeństwo użytkowników oraz minimalizować ryzyko wystąpienia napięcia na obudowach urządzeń.

Pytanie 34

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 35

Jaką metodę należy wykorzystać do połączenia szkła z metalem?

A. Spawanie

B. Nitowanie

C. Klejenie

D. Zgrzewanie

Klejenie to najskuteczniejsza metoda łączenia szkła z metalem ze względu na różnice w ich właściwościach fizycznych i chemicznych. Szkło jest materiałem kruchym, a metal - plastycznym, co sprawia, że tradycyjne metody, takie jak zgrzewanie czy spawanie, mogą prowadzić do uszkodzenia szkła. Klejenie wykorzystuje specjalistyczne kleje, które tworzą mocne, elastyczne połączenie, a także mogą dostosować się do różnic w rozszerzalności cieplnej obu materiałów. W praktyce, odpowiednie kleje epoksydowe lub akrylowe są często stosowane do takich aplikacji, umożliwiając trwałe i estetyczne łączenie. W branży budowlanej i w przemyśle, klejenie szkła do metalowych elementów jest powszechnie stosowane w oknach strukturalnych, elewacjach oraz w produkcji mebli. Dobrą praktyką jest również stosowanie gruntów, które poprawiają adhezję kleju do powierzchni, co zwiększa trwałość i odporność połączenia na różne czynniki zewnętrzne. Takie podejście jest zgodne z normami ISO dotyczących klejenia i pozwala na uzyskanie wysokiej jakości połączeń.

Pytanie 36

Silnik synchroniczny zasilany z przemiennika częstotliwości o ustawieniach przedstawionych na rysunku, będzie pracował z prędkością obrotową

A. 50 obr./min

B. 4,8 obr./min

C. 400 obr./min

D. 1500 obr./min

Silnik synchroniczny zasilany z przemiennika częstotliwości o częstotliwości 50 Hz i czterech parach biegunów będzie kręcił się z prędkością 1500 obrotów na minutę. To wynika z prostego wzoru na prędkość obrotową silnika, który brzmi: n = (120 * f) / p. Tu n to prędkość w obrotach na minutę, f to częstotliwość w Hertzach, a p to liczba par biegunów. W naszym przypadku mamy 120 * 50 / 4, co daje 1500 obr./min. Dobrze jest wiedzieć, że te obliczenia są mega przydatne w praktyce. Dzięki nim można na przykład precyzyjnie ustawić parametry pracy silników w różnych zastosowaniach przemysłowych, jak taśmy transportowe czy wentylacja. Silniki synchroniczne są super popularne w automatyce, bo są dokładne w utrzymywaniu prędkości i oszczędne energetycznie. W dodatku, dzięki przemiennikom częstotliwości możesz płynnie kontrolować prędkość silnika, co jest zgodne z najlepszymi praktykami zarządzania energią.

Pytanie 37

Pamięć EPROM (ang. Erasable Programmable Read-Only Memory) to typ pamięci cyfrowej realizowanej w formie układu scalonego, którą można

A. kasować za pomocą promieniowania ultrafioletowego

B. tylko odczytywać

C. bezpowrotnie stracić po odłączeniu zasilania

D. programować i usuwać elektrycznie

Pamięć EPROM, czyli Erasable Programmable Read-Only Memory, to dosyć ciekawy typ pamięci. Charakteryzuje się tym, że można w niej skasować dane przy użyciu promieniowania ultrafioletowego. To znaczy, że jak chcemy pozbyć się zapisanych informacji, to wystawiamy chip EPROM na odpowiednie źródło UV i tak to działa. Takie pamięci są bardzo przydatne w sytuacjach, gdzie trzeba często programować i kasować, na przykład w prototypach układów elektronicznych oraz podczas testowania. Osobiście uważam, że EPROM to dobry wybór w elektronice użytkowej i w systemach wbudowanych, bo rzeczywiście lubimy mieć elastyczność w programowaniu. Ważne jest też to, że po zakończonym programowaniu i kasowaniu, dane zostają w pamięci, aż do momentu, kiedy ponownie je skasujemy. To sprawia, że EPROM jest świetnym rozwiązaniem dla systemów, które muszą mieć stabilne dane.

Pytanie 38

Którego urządzenia dotyczą podane w tabeli parametry?

Ilość wejść 24 VDC
Ilość wyjść przekaźnikowych
Rozszerzenie we/wy	Maksymalna ilość
	Maksymalna ilość we/wy
Pojemność programu
Czas przetwarzania	Instrukcji podstawowych
	systemowych
Pamięć danych	Wewnętrznych bajtów
	Słów wewnętrznych
	Timery
	Liczniki
Zasilanie	Znamionowe napięcie zasilania

A. Silnika.

B. Czujnika optycznego.

C. Sterownika PLC.

D. Falownika.

Sterownik PLC, czyli Programmable Logic Controller, jest kluczowym elementem w automatyzacji procesów przemysłowych. Parametry takie jak liczba wejść i wyjść, możliwość rozszerzenia tych wejść i wyjść, pojemność programu oraz czas przetwarzania instrukcji są typowe dla tego urządzenia. Sterowniki PLC są programowalne i umożliwiają realizację złożonych algorytmów sterujących, co jest niezbędne w nowoczesnych liniach produkcyjnych. Na przykład, w przemyśle motoryzacyjnym, sterowniki PLC mogą być używane do kontrolowania procesów montażowych, synchronizując pracę robotów i maszyn. Dodatkowo, możliwość monitorowania danych w czasie rzeczywistym oraz implementacji logiki sekwencyjnej dostosowuje je do różnych zastosowań, co potwierdza ich wszechstronność. Warto również podkreślić, że zastosowanie sterowników PLC zgodnie z zasadami automatyzacji, jak IEC 61131-3, zapewnia efektywność i zgodność z międzynarodowymi standardami.

Pytanie 39

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 40

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.
