Informacje o egzaminie:

Zawód: Technik elektryk
Kwalifikacja: ELE.05 - Eksploatacja maszyn, urządzeń i instalacji elektrycznych
Data rozpoczęcia: 10 czerwca 2026 15:57
Data zakończenia: 10 czerwca 2026 16:01

Egzamin zdany!

Wynik: 31/40 punktów (77,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Na podstawie charakterystyki M = f(s) silnika indukcyjnego przedstawionej na rysunku, określ przedział poślizgu dla pełnego zakresu pracy stabilnej tej maszyny.

A. 0 ÷ s3

B. s3 ÷ s4

C. s2 ÷ s4

D. 0 ÷ s1

Poprawna odpowiedź to 0 ÷ s3, co odzwierciedla zakres stabilnej pracy silnika indukcyjnego. Analizując wykres charakterystyki momentu w zależności od poślizgu, możemy zauważyć, że w momencie rozruchu (s=0) silnik osiąga moment maksymalny, co jest kluczowe dla prawidłowego startu. Przedział ten rozciąga się do poślizgu s3, w którym moment zaczyna spadać, co sygnalizuje pojawienie się niestabilności w pracy maszyny. W praktyce, znajomość tego przedziału jest niezwykle istotna w kontekście projektowania systemów napędowych. Dzięki temu inżynierowie mogą przewidywać, w jakim zakresie silnik będzie działał efektywnie i bezpiecznie. Warto również zauważyć, że obliczenia związane z poślizgiem i momentem są kluczowe w kontekście norm ISO dotyczących efektywności energetycznej maszyn elektrycznych. Zrozumienie tego zagadnienia pozwala na optymalizację działania silników oraz zwiększenie ich trwałości, co jest zgodne z najlepszymi praktykami w branży.

Pytanie 2

Wystąpienie zwarcia przewodu neutralnego z ochronnym w oprawie oświetleniowej zainstalowanej na stałe w przedstawionej instalacji elektrycznej spowoduje zadziałanie wyłącznika oznaczonego symbolem

A. P301 40A

B. P301 25A

C. S301 B16

D. S304 C25

Poprawna odpowiedź to P301 25A, ponieważ w przypadku zwarcia przewodu neutralnego z ochronnym w instalacji elektrycznej, kluczowym elementem ochrony jest wyłącznik różnicowoprądowy. Wyłącznik ten, oznaczony symbolem P301 25A 30mA, jest zaprojektowany do detekcji różnicy prądów między przewodami fazowymi a neutralnym, co w przypadku uszkodzenia instalacji może prowadzić do niebezpiecznych sytuacji. W momencie wystąpienia zwarcia, prąd różnicowy przekracza ustaloną wartość, co powoduje natychmiastowe odcięcie zasilania. Takie działanie jest niezwykle istotne dla ochrony użytkowników przed porażeniem prądem elektrycznym. Zgodnie z normami, takimi jak PN-EN 61008-1, wyłączniki różnicowoprądowe powinny być stosowane w obwodach, gdzie istnieje ryzyko kontaktu z wodą lub innymi przewodnikami. Przykładem zastosowania może być oświetlenie w łazienkach, gdzie obecność wody zwiększa ryzyko porażenia. Dlatego prawidłowe dobranie wyłącznika, takiego jak P301 25A, jest kluczowe dla zapewnienia bezpieczeństwa.

Pytanie 3

Jaką wkładkę topikową należy zastosować zamiast przepalonej wkładki oznaczonej WTS 10A, aby nie zagrażać działaniu ochrony przeciwporażeniowej w przypadku uszkodzenia?

A. WTS o wyższym prądzie znamionowym

B. WTS o prądzie 10 A

C. WTZ o prądzie 10 A

D. WTZ o wyższym prądzie znamionowym

Wybór wkładki topikowej WTS o prądzie 10 A jest prawidłowy, ponieważ ta wkładka jest zaprojektowana do użycia w obwodach chronionych przez zabezpieczenia przeciwporażeniowe. Wkładki typu WTS, czyli wkładki szybkie, zapewniają skuteczną ochronę przed zwarciami i przeciążeniami, a ich zastosowanie w obwodach z zabezpieczeniami różnicowymi jest zgodne z wymaganiami normy PN-EN 60947-3. Utrzymanie tego samego prądu znamionowego (10 A) jest kluczowe, aby nie zakłócić działania istniejących zabezpieczeń. W przypadku zmniejszenia prądu znamionowego, może to prowadzić do nieprzewidywalnych wyłączeń, a zwiększenie prądu może narazić układ na ryzyko uszkodzenia. W praktyce, jeśli w danym obwodzie zastosujemy wkładkę o innym prądzie znamionowym, może to prowadzić do nieprawidłowego działania urządzeń, a w najgorszym przypadku do utraty ochrony przeciwporażeniowej. Dlatego kluczowe jest, aby dobierać wkładki zgodnie z ich oznaczeniem oraz wymaganiami projektu elektrycznego.

Pytanie 4

Podczas uruchamiania silnika pralki wyzwala się od razu wyłącznik różnicowoprądowy. Aby zidentyfikować problem, zmierzono rezystancję pomiędzy wszystkimi zaciskami uzwojeń silnika a obudową, uzyskując dla każdego pomiaru wartość w okolicach 7 kΩ. Co można wnioskować na podstawie tych pomiarów?

A. Pojawiła się przerwa w jednym z uzwojeń silnika

B. Jeden z zacisków silnika może być poluzowany

C. Jedno z uzwojeń odłączyło się od tabliczki zaciskowej

D. Izolacja uzwojeń silnika jest zawilgocona

Rozważając inne możliwe przyczyny zadziałania wyłącznika różnicowoprądowego, warto zauważyć, że twierdzenie o luzie w zaciskach silnika jest nieuzasadnione. Jeśli jeden z zacisków byłby nieprawidłowo podłączony, prawdopodobnie rezystancja między uzwojeniem a obudową byłaby znacznie niższa, a nie w okolicy 7 kΩ. Ponadto, przerwa w uzwojeniu silnika również nie tłumaczy niskiej rezystancji, ponieważ przerwa w uzwojeniu skutkowałaby brakiem rezystancji. Z kolei domniemanie, że jedno z uzwojeń odłączyło się od tabliczki zaciskowej, jest mało prawdopodobne, biorąc pod uwagę, że zadziałanie wyłącznika różnicowoprądowego sugeruje obecność przewodzenia prądu, a nie jego braku. Te błędne interpretacje mogą prowadzić do nieprawidłowej diagnostyki, co w efekcie może skutkować dalszymi uszkodzeniami sprzętu lub zagrożeniem dla użytkownika. Kluczowe jest zrozumienie, że prawidłowe diagnozowanie usterek w urządzeniach elektrycznych wymaga nie tylko znajomości teorii, ale też umiejętności praktycznych w interpretacji wyników pomiarów oraz rozpoznawania przyczyn, które mogą nie być oczywiste na pierwszy rzut oka.

Pytanie 5

W którym z poniższych miejsc podczas pracy z urządzeniami elektrycznymi nie wolno stosować izolacji stanowiska jako zabezpieczenia przed dotykiem pośrednim?

A. Warsztat sprzętu RTV

B. Pracownia szkolna

C. Laboratorium

D. Plac budowy

Plac budowy to miejsce, gdzie występują szczególne warunki pracy, które wymagają szczegółowych zasad bezpieczeństwa. Izolowanie stanowiska jako ochrona przed dotykiem pośrednim, choć teoretycznie może być stosowane, w praktyce nie jest wystarczające ze względu na dynamiczny charakter tego środowiska. Na placu budowy często występują zagrożenia związane z wilgocią, zmiennymi warunkami atmosferycznymi oraz możliwością uszkodzenia izolacji przez inne urządzenia lub materiały budowlane. Dlatego w takich miejscach kluczowe jest stosowanie bardziej zaawansowanych systemów ochronnych, takich jak urządzenia różnicowoprądowe oraz odpowiednie uziemienie, które zapewniają znacznie większą ochronę przed porażeniem prądem elektrycznym. Dodatkowo, zgodnie z normami PN-IEC 60364, na placach budowy należy stosować zabezpieczenia, które są dostosowane do specyfiki tego typu pracy, co podkreśla istotność stosowania wielowarstwowych metod ochrony, a nie tylko polegania na izolacji.

Pytanie 6

Który z wymienionych przetworników należy zastosować do pomiaru momentu obrotowego działającego na wał napędowy silnika elektrycznego?

A. Tensometr.

B. Pozystor.

C. Halotron.

D. Piezorezystor.

Prawidłowo – do pomiaru momentu obrotowego na wale napędowym silnika elektrycznego stosuje się tensometr. Tensometr nie mierzy momentu bezpośrednio, tylko bardzo małe odkształcenia (rozciąganie/ściskanie) materiału wału, które powstają, gdy działa na niego moment skręcający. Zmiana odkształcenia powoduje zmianę rezystancji tensometru, a z tego – po przeliczeniu w mostku pomiarowym – wyznacza się wartość momentu. W praktyce przemysłowej na wale montuje się tzw. czujniki tensometryczne momentu, często w gotowej obudowie, z wyprowadzonym sygnałem 4–20 mA lub 0–10 V. Takie rozwiązania spotyka się np. przy silnikach napędzających przenośniki taśmowe, mieszadła, pompy śrubowe czy w liniach technologicznych, gdzie trzeba kontrolować obciążenie silnika i zabezpieczać go przed przeciążeniem. Moim zdaniem to jedno z ważniejszych zagadnień przy diagnostyce napędów – pomiar momentu pozwala ocenić, czy maszyna pracuje w swoim nominalnym zakresie, czy np. gdzieś jest zatarcie lub nadmierne obciążenie. Z punktu widzenia dobrych praktyk zawsze dąży się do pomiaru jak najbliżej miejsca powstawania zjawiska, czyli właśnie na wale, a nie tylko przez pośrednie obserwacje prądu silnika. Tensometry (najczęściej foliowe) wkleja się na powierzchni wału pod określonym kątem, a sygnał prowadzi się przez pierścienie ślizgowe albo drogą bezprzewodową. W nowocześniejszych rozwiązaniach stosuje się gotowe, skalibrowane przetworniki momentu z wbudowaną elektroniką, które są zgodne z typowymi standardami sygnałów przemysłowych i łatwo je podłączyć do PLC, rejestratorów czy systemów SCADA. Właśnie dlatego tensometr, zastosowany w odpowiedniej konfiguracji, jest standardowym i zalecanym przetwornikiem do pomiaru momentu obrotowego wału silnika.

Pytanie 7

Obwód elektryczny przeznaczony do zasilania grzejników oporowych o łącznej mocy znamionowej 6 kW oraz prądzie ciągłym o natężeniu 26 A należy zasilić za pomocą przewodu miedzianego, ułożonego w rurze w izolowanej cieplnie ścianie. Na podstawie tabeli określ, jaki należy zastosować minimalny przekrój żył.

A. A.

B. D.

C. C.

D. B.

Odpowiedź 'C' jest prawidłowa, ponieważ jej wybór opiera się na właściwej analizie parametrów technicznych przewodów elektrycznych. W przypadku przewodu miedzianego o przekroju 4,0 mm², zgodnie z obowiązującymi normami, jest on w stanie przewodzić prąd o natężeniu do 37 A, co znacznie przekracza wymagane 26 A dla naszego obwodu zasilającego grzejniki oporowe o łącznej mocy 6 kW. Użycie odpowiedniego przekroju żył jest kluczowe, aby zapewnić bezpieczeństwo oraz efektywność energetyczną instalacji. Zastosowanie przewodu o zbyt małym przekroju może prowadzić do przegrzewania się przewodów, a w skrajnych przypadkach do zwarcia lub pożaru. Na przykład w praktycznych zastosowaniach domowych, gdzie miedź jest powszechnie stosowana ze względu na swoje doskonałe właściwości przewodzące, należy zawsze dobierać przekrój przewodu w oparciu o rzeczywiste obciążenie oraz długość przewodu. Tego rodzaju analizy są również regulowane przez normy elektryczne, takie jak PN-IEC 60364, które podkreślają znaczenie odpowiedniego doboru materiałów i przekrojów w instalacjach elektrycznych.

Pytanie 8

Jak wpłynie na ilość wydzielanego ciepła w czasie, w grzejniku elektrycznym, gdy spiralę grzejną zmniejszy się o połowę, a napięcie pozostanie takie samo?

A. Zmniejszy się dwukrotnie

B. Zwiększy się dwukrotnie

C. Zwiększy się czterokrotnie

D. Zmniejszy się czterokrotnie

Odpowiedź, że ilość wydzielonego ciepła w jednostce czasu zwiększy się dwukrotnie, jest prawidłowa, ponieważ zmiana długości spirali grzejnej grzejnika elektrycznego wpływa na opór elektryczny. Zgodnie z prawem Ohma, opór R przewodnika jest proporcjonalny do jego długości l, co można zapisać jako R = ρ * (l/A), gdzie ρ to oporność właściwa, a A to pole przekroju poprzecznego. Skrócenie spirali grzejnej o połowę prowadzi do zmniejszenia oporu R. Przy stałym napięciu zasilania (U), moc P wydobywana z grzejnika może być określona wzorem P = U²/R. Zmniejszenie oporu o połowę spowoduje, że moc wzrośnie dwukrotnie, ponieważ w mianowniku wzoru P mamy wartość oporu, która uległa redukcji. W praktyce oznacza to, że grzejnik będzie efektywniej przekazywał ciepło do otoczenia, co jest istotne w kontekście optymalizacji systemów grzewczych, szczególnie w zastosowaniach przemysłowych i budowlanych, gdzie zarządzanie energią ma kluczowe znaczenie.

Pytanie 9

Jaki jest główny powód stosowania bezpieczników w instalacjach elektrycznych?

A. Ochrona przed przeciążeniem i zwarciem

B. Poprawa jakości dostarczanej energii

C. Redukcja hałasu w instalacji

D. Zmniejszenie wartości napięcia w obwodach

Bezpieczniki to kluczowe elementy ochronne stosowane w instalacjach elektrycznych, mające na celu zapewnienie bezpieczeństwa całego systemu oraz osób z niego korzystających. Głównym powodem stosowania bezpieczników jest ochrona przed przeciążeniem i zwarciem. W przypadku przeciążenia lub zwarcia bezpiecznik przerywa przepływ prądu, co zapobiega uszkodzeniom przewodów, urządzeń i potencjalnie niebezpiecznym sytuacjom, takim jak pożary. Działa to na zasadzie automatycznego wyłączenia obwodu, kiedy przepływ prądu przekracza określoną wartość dopuszczalną. To nie tylko chroni instalację, ale również minimalizuje ryzyko dla użytkowników. Dzięki temu, bezpieczniki stanowią pierwszą linię obrony w systemach elektrycznych. Wiele standardów branżowych, takich jak normy PN-EN, podkreśla konieczność stosowania bezpieczników jako podstawowego elementu ochrony w instalacjach. W praktyce, stosowanie bezpieczników jest nie tylko wymogiem prawnym, ale również dobrą praktyką inżynierską zapewniającą długotrwałą i bezawaryjną pracę urządzeń elektrycznych.

Pytanie 10

Jaki jest minimalny stopień zabezpieczenia sprzętu oraz osprzętu używanego na placach budowy?

A. IP 44

B. IP 67

C. IP 35

D. IP 55

Odpowiedź IP 44 jest prawidłowa, ponieważ oznacza ona, że sprzęt i osprzęt instalacyjny są chronione przed ciałami stałymi o średnicy większej niż 1 mm oraz przed wodą, która będzie miała wpływ na działanie urządzenia w ograniczonym stopniu. To szczególnie ważne na placach budowy, gdzie sprzęt narażony jest na pył, brud oraz wilgoć. W praktyce oznacza to, że urządzenia z klasą IP 44 mogą być używane w warunkach, gdzie może wystąpić kontakt z wodą, na przykład w przypadku deszczu. Taki stopień ochrony jest zalecany w normach ISO oraz IEC, które regulują bezpieczeństwo i niezawodność urządzeń elektrycznych. W kontekście budowy, zastosowanie takich urządzeń minimalizuje ryzyko awarii, a także zapewnia bezpieczeństwo użytkowników i personelu. Przykładem mogą być skrzynki elektryczne, które są używane do zasilania narzędzi i maszyn na otwartej przestrzeni, gdzie ochrona przed wodą i kurzem jest kluczowa dla ich prawidłowego funkcjonowania.

Pytanie 11

Jakie działania mogą przyczynić się do poprawy współczynnika mocy?

A. Zwiększenie częstotliwości regularnych przeglądów urządzeń elektrycznych

B. Wyłączenie silników oraz transformatorów działających przy niskim obciążeniu

C. Podniesienie kwalifikacji personelu obsługującego maszyny elektryczne

D. Uzyskanie w Zakładzie Energetycznym wyższego przydziału mocy

Wyłączenie silników i transformatorów pracujących przy niewielkim obciążeniu jest kluczowym działaniem, które pozwala na poprawę współczynnika mocy. Współczynnik mocy (PF) odzwierciedla stosunek mocy rzeczywistej do mocy pozornej, a jego optymalizacja ma istotne znaczenie dla efektywności energetycznej. Silniki i transformatory, które działają przy niskich obciążeniach, mogą prowadzić do obniżenia PF, ponieważ wytwarzają dużą ilość mocy biernej. Wyłączenie tych urządzeń, gdy nie są potrzebne, zmniejsza zapotrzebowanie na moc bierną, co w rezultacie poprawia współczynnik mocy całego systemu. W praktyce, przedsiębiorstwa energetyczne często wykorzystują analizatory mocy do monitorowania PF i identyfikowania sprzętu, który można wyłączyć. Poprawa PF może również prowadzić do oszczędności w kosztach energii oraz zmniejszenia obciążeń dla systemu energetycznego, co jest zgodne z najlepszymi praktykami określonymi w normach ISO 50001 dotyczących zarządzania energią.

Pytanie 12

Głowica kablowa napowietrzna SN przedstawiona na rysunku zaliczana jest do grupy technologicznej osprzętu

A. taśmowego.

B. nasuwanego.

C. żywicznego.

D. termokurczliwego.

Głowica kablowa napowietrzna SN, przedstawiona na rysunku, klasyfikowana jest jako osprzęt termokurczliwy ze względu na zastosowanie materiałów, które kurczą się pod wpływem podgrzewania. Takie rozwiązanie zapewnia hermetyczne i szczelne połączenia, co jest kluczowe w systemach elektroenergetycznych, gdzie narażenie na czynniki atmosferyczne może wpływać na trwałość i niezawodność instalacji. Przykładowo, w sytuacjach, kiedy przewody kablowe są narażone na intensywne działanie wilgoci, zastosowanie osprzętu termokurczliwego minimalizuje ryzyko korozji oraz uszkodzeń mechanicznych. Zgodnie z normą IEC 60529, osprzęt ten powinien zapewniać odpowiednią klasę szczelności, co jest istotne dla zachowania bezpieczeństwa i efektywności systemów energetycznych. Użycie technologii termokurczliwej jest szeroko rekomendowane w najlepszych praktykach branżowych, a jej wykorzystanie w głowicach kablowych przyczynia się do wydłużenia żywotności instalacji.

Pytanie 13

Jakie zadanie związane z utrzymaniem sprawności technicznej instalacji elektrycznej spoczywa na dostawcy energii?

A. Prowadzenie dokumentacji dotyczącej eksploatacji obiektu

B. Zachowanie zasad bezpieczeństwa korzystania z urządzeń elektrycznych

C. Okresowa legalizacja, naprawa lub wymiana licznika energii

D. Nadzór nad jakością realizacji prac eksploatacyjnych

Odpowiedź dotycząca okresowej legalizacji, naprawy lub wymiany licznika energii jest poprawna, ponieważ dostawcy energii są odpowiedzialni za zapewnienie, że urządzenia pomiarowe są w dobrym stanie technicznym i zgodne z obowiązującymi normami. Legalizacja licznika oznacza jego zatwierdzenie przez odpowiednie organy, co gwarantuje, że pomiary energii są wiarygodne i zgodne z przepisami prawa. W praktyce, dostawcy przeprowadzają regularne kontrole i konserwacje liczników, aby upewnić się, że działają one z wymaganymi tolerancjami. Na przykład, zgodnie z normą PN-EN 62053-21, liczniki energii elektrycznej muszą być regularnie sprawdzane, aby zapewnić ich dokładność. Dobre praktyki w tym zakresie obejmują również prowadzenie szczegółowej dokumentacji dotyczącej stanu technicznego liczników oraz przeprowadzonych działań, co pozwala na łatwe monitorowanie i zarządzanie infrastrukturą pomiarową. Współpraca między dostawcami a organami regulacyjnymi w zakresie legalizacji liczników jest kluczowa dla utrzymania jakości usług i ochrony konsumentów.

Pytanie 14

Jakie dodatkowe urządzenie jest wymagane do funkcjonowania silnika indukcyjnego trójfazowego, zasilanego napięciem jednofazowym U = 230 V, f = 50 Hz?

A. Opornik

B. Wyłącznik różnicowoprądowy

C. Bezpiecznik silnikowy

D. Kondensator

Kondensator jest niezbędnym elementem dla silnika indukcyjnego trójfazowego zasilanego napięciem jednofazowym, ponieważ umożliwia on utworzenie sztucznego przesunięcia fazowego. Silnik indukcyjny trójfazowy wymaga trzech faz zasilania do prawidłowego działania, a zasilanie jednofazowe dostarcza tylko jedną. Dodanie kondensatora do obwodu silnika pozwala na wytworzenie dodatkowej fazy, co z kolei umożliwia rozwinięcie momentu obrotowego i rozpoczęcie pracy silnika. W praktyce zastosowanie kondensatorów jest powszechne w układach, gdzie konieczne jest zasilanie silników trójfazowych z jednofazowych źródeł energii, na przykład w małych warsztatach czy w domach jednorodzinnych. Warto również zaznaczyć, że przy doborze kondensatora należy kierować się jego pojemnością, która powinna być odpowiednia do konkretnego silnika, aby zapewnić optymalne parametry pracy oraz uniknąć uszkodzenia urządzenia. Dobre praktyki wskazują na konieczność stosowania kondensatorów o odpowiedniej klasie i znamionach, aby zapewnić długotrwałą i bezpieczną pracę silnika.

Pytanie 15

Który spośród przedstawionych na rysunkach ograniczników przepięć należy dobrać do zamontowania w rozdzielnicy lub złączu budynku jednorodzinnego?

A. B.

B. A.

C. D.

D. C.

Wybierając odpowiedzi inne niż A, można popełnić kilka poważnych błędów związanych z doborem ograniczników przepięć. Ograniczniki przedstawione w odpowiedziach B, C i D mogą nie spełniać odpowiednich norm technicznych lub być niewłaściwie dostosowane do specyfiki instalacji w budynku jednorodzinnym. Na przykład, ograniczniki klasy III mogą być przeznaczone do zastosowania w mniej wymagających warunkach, co może prowadzić do ich nieskuteczności w przypadku dużych przepięć. Wybór ogranicznika z niewłaściwą klasą ochrony może nie zapewnić odpowiedniego poziomu zabezpieczenia, co naraża instalację na uszkodzenia. Ponadto, niektóre modele mogą być dostosowane do wyższych napięć, nie będąc kompatybilne z typowymi instalacjami jedno- lub trójfazowymi w budynkach jednorodzinnych. Typowe błędy myślowe przy doborze ograniczników obejmują również ignorowanie aktualnych norm i przepisów, które precyzują wymagania dotyczące użycia takich urządzeń. Ważne jest, aby dostosować wybór ogranicznika do specyfikacji technicznych oraz zalecanych praktyk, aby zminimalizować ryzyko uszkodzeń i zapewnić bezpieczeństwo użytkowania instalacji elektrycznej.

Pytanie 16

Na podstawie przedstawionych w tabeli wyników pomiarów, dotyczących silnika prądu stałego, określ które z wymienionych uszkodzeń wystąpiło w tym silniku.

Rezystancja uzwojeń pomiędzy zaciskami:			Rezystancja izolacji pomiędzy zaciskami:
A1-A2	D1-D2	E1-E2	A1-PE	D1-PE	E1-PE
0,8 Ω	0,9 Ω	4,7 Ω	123,1 MΩ	102,5 MΩ	166,6 MΩ

A. Przebicie izolacji uzwojenia twornika do obudowy.

B. Zwarcie międzyzwojowe w uzwojeniu bocznikowym.

C. Nadpalenie izolacji między uzwojeniem bocznikowym, a obudową.

D. Przerwa w uzwojeniu twornika.

Analizując pozostałe odpowiedzi, możemy zauważyć, że przynajmniej każda z nich odnosi się do różnych typów uszkodzeń, które mogą wystąpić w silniku prądu stałego, jednak żadna z nich nie wyjaśnia problemu tak dokładnie jak zwarcie międzyzwojowe w uzwojeniu bocznikowym. Uszkodzenie polegające na nadpaleniu izolacji między uzwojeniem bocznikowym a obudową mogłoby sugerować wystąpienie nadmiernych temperatur, jednak przy wysokiej rezystancji między zaciskami E1-E2, które zostały podane w tabeli, można stwierdzić, że nie występuje bezpośrednie przebicie do obudowy. Przebicie izolacji uzwojenia twornika do obudowy jest problematycznym zagadnieniem, ale również nie pasuje do przedstawionych wartości rezystancji, które wskazują na stabilność izolacji. Z kolei przerwa w uzwojeniu twornika mogłaby prowadzić do braku prądu w silniku, co również nie znajduje odzwierciedlenia w zmierzonych wartościach. Typowe błędy myślowe, które prowadzą do błędnych odpowiedzi, to np. analizowanie jedynie pojedynczych aspektów uszkodzenia, bez uwzględnienia całościowego obrazu pomiarów. W kontekście diagnostyki silników prądu stałego, kluczowe jest przyjrzenie się nie tylko wartościom rezystancji, ale także ich wzajemnym relacjom, aby uzyskać pełny obraz stanu maszyny i jej ewentualnych uszkodzeń.

Pytanie 17

Na wyjściu układu zasilacza przedstawionego na schemacie zaobserwowano przebieg napięcia pokazany na rysunku. Oznacza to, że

A. uszkodzona jest dioda i kondensator.

B. układ pracuje prawidłowo.

C. dioda jest sprawna, a uszkodzony jest kondensator.

D. uszkodzona jest dioda, a kondensator jest sprawny.

Dioda w prostowniku jednopołówkowym pełni kluczową rolę, pozwalając prądowi przepływać tylko w jednym kierunku. W przedstawionym schemacie, przebieg napięcia na wyjściu układu wskazuje na prawidłowe działanie diody, ponieważ prąd przepływa tylko w jednej połówce cyklu. Jednakże, jeżeli obserwujemy pulsujące napięcie, zamiast wygładzonego napięcia stałego, sugeruje to uszkodzenie kondensatora, który powinien pełnić funkcję filtrowania. Kondensator w układzie zasilacza jest odpowiedzialny za redukcję tętnień napięcia i wygładzanie szczytów. Praktyczne zastosowanie tego układu można zauważyć w zasilaczach do urządzeń elektronicznych, gdzie stabilne napięcie jest kluczowe dla poprawnego działania. W przypadkach, gdy kondensator jest uszkodzony, może to prowadzić do wahań napięcia, co może uszkodzić podłączone urządzenia. Dobrą praktyką jest regularne monitorowanie stanu kondensatorów w układach zasilających, aby zapewnić ich niezawodność oraz wydajność.

Pytanie 18

Podczas pomiaru rezystancji izolacji przewodów, jakie napięcie testowe jest zazwyczaj stosowane dla obwodów o napięciu znamionowym 230 V?

A. 500 V

B. 230 V

C. 100 V

D. 750 V

Pomiar rezystancji izolacji jest kluczowym krokiem w ocenie stanu technicznego instalacji elektrycznych. Dla obwodów o napięciu znamionowym 230 V zaleca się stosowanie napięcia testowego 500 V. Wybór tego napięcia wynika z norm i standardów, które nakładają wymogi dotyczące minimalnej wartości napięcia testowego, aby zapewnić wiarygodne wyniki pomiarów. Rozporządzenia takie jak PN-HD 60364-6:2016-07 wskazują, że dla obwodów o napięciu znamionowym do 500 V, napięcie testowe powinno wynosić 500 V. Zastosowanie wyższego napięcia testowego niż napięcie znamionowe jest konieczne, aby wykryć ewentualne uszkodzenia izolacji, które mogą pojawić się w warunkach rzeczywistej eksploatacji. Dzięki temu można zidentyfikować miejsca, gdzie izolacja może być osłabiona, co pozwala na podjęcie kroków naprawczych przed wystąpieniem awarii. To podejście jest powszechnie stosowane w branży, zapewniając bezpieczeństwo i niezawodność instalacji elektrycznej.

Pytanie 19

Który z wymienionych parametrów przewodów nie wpływa na wartość spadku napięcia w instalacji elektrycznej?

A. Typ materiału żyły

B. Przekrój żył

C. Długość przewodu

D. Typ materiału izolacji

Rodzaj materiału izolacji nie wpływa na wartość spadku napięcia w instalacji elektrycznej, ponieważ spadek napięcia jest determinowany przez właściwości przewodnika, a nie jego otoczenie. Kluczowymi czynnikami wpływającymi na spadek napięcia są długość przewodu, jego przekrój oraz materiał, z którego wykonana jest żyła. Spadek napięcia można obliczyć przy pomocy wzorów, które uwzględniają opór przewodnika, a ten z kolei zależy od jego długości, przekroju oraz rodzaju materiału (miedź lub aluminium). W praktyce, dla zminimalizowania spadków napięcia w instalacjach elektrycznych, stosuje się przewody o większym przekroju oraz starannie planuje długości odcinków przewodów. Na przykład, w instalacjach o dużym obciążeniu, takich jak sieci zasilające przemysłowe, zastosowanie przewodów miedzianych o dużym przekroju pozwala na skuteczne ograniczenie strat napięcia, co jest zgodne z wymogami norm PN-IEC 60364-5-52.

Pytanie 20

Jakim przyrządem należy przeprowadzić bezpośredni pomiar mocy biernej?

A. Watomierza

B. Częstościomierza

C. Waromierza

D. Fazomierza

Waromierz jest specjalistycznym przyrządem pomiarowym, który umożliwia bezpośredni pomiar mocy biernej w obwodach prądu zmiennego. Działa na zasadzie pomiaru wartości mocy w układzie, w którym występuje przesunięcie fazowe między napięciem a prądem. Odpowiednią wartość mocy biernej można określić, wykorzystując wzór P = V * I * cos(ϕ), gdzie P to moc pozorna, a ϕ to kąt przesunięcia fazowego. Waromierz jest szczególnie przydatny w zastosowaniach przemysłowych, gdzie występują silniki elektryczne i inne urządzenia indukcyjne, które generują moc bierną. W praktyce, pomiar mocy biernej jest kluczowy dla optymalizacji efektywności energetycznej oraz dla zapobiegania nadmiernym kosztom związanym z opłatami za moc bierną. Przykładem zastosowania waromierza może być analiza obciążeń w zakładzie produkcyjnym, gdzie identyfikacja mocy biernej pozwala na odpowiednie dostosowanie charakterystyk urządzeń do potrzeb sieci energetycznej.

Pytanie 21

Jakie minimalne okresy między kolejnymi sprawdzeniami instalacji elektrycznych są zalecane dla pomieszczeń zagrożonych pożarem?

A. 1 rok dla sprawdzania skuteczności ochrony przeciwporażeniowej i 5 lat dla sprawdzania rezystancji izolacji.

B. 5 lat dla sprawdzania skuteczności ochrony przeciwporażeniowej i 1 rok dla sprawdzania rezystancji izolacji.

C. 1 rok dla sprawdzania skuteczności ochrony przeciwporażeniowej i 1 rok dla sprawdzania rezystancji izolacji.

D. 5 lat dla sprawdzania skuteczności ochrony przeciwporażeniowej i 5 lat dla sprawdzania rezystancji izolacji.

Prawidłowo wskazany okres 5 lat dla sprawdzania skuteczności ochrony przeciwporażeniowej i 1 rok dla sprawdzania rezystancji izolacji dobrze odzwierciedla praktykę eksploatacji instalacji w pomieszczeniach zagrożonych pożarem. W takich miejscach (np. stolarnie, lakiernie, magazyny materiałów łatwopalnych) instalacja elektryczna pracuje w trudniejszych warunkach: większe zapylenie, wilgoć, wyższa temperatura, obecność oparów palnych. To wszystko przyspiesza starzenie się izolacji przewodów i osprzętu. Dlatego pomiar rezystancji izolacji robi się częściej – co najmniej raz w roku – żeby wychwycić w porę spadek jakości izolacji, mikrouszkodzenia, zawilgocenia, nadpalenia. Z mojego doświadczenia w zakładach produkcyjnych roczny przegląd izolacji to absolutne minimum, a czasem robi się go nawet częściej, np. po większych awariach lub modernizacjach. Ochrona przeciwporażeniowa (sprawdzenie impedancji pętli zwarcia, ciągłości przewodów ochronnych, działania zabezpieczeń) jest oczywiście też kluczowa, ale jej parametry nie zmieniają się aż tak szybko w czasie, jeśli instalacja jest poprawnie wykonana i nie jest mechanicznie niszczona. Dlatego okres 5 lat jest tu uznawany za wystarczający, pod warunkiem normalnej eksploatacji i braku sygnałów o uszkodzeniach. Ważne jest też to, że mówimy o minimalnych okresach – dobre praktyki i niektóre wewnętrzne instrukcje zakładowe potrafią te terminy skracać. Normy i przepisy (np. wytyczne oparte na PN-HD 60364 i przepisach przeciwpożarowych) podkreślają, że w obiektach o podwyższonym ryzyku pożaru priorytetem jest kontrola stanu izolacji, bo to właśnie pogorszenie izolacji bardzo często jest początkiem zwarcia, a w konsekwencji pożaru. W praktyce technik lub elektryk z uprawnieniami SEP wykonuje pomiary, sporządza protokół i na tej podstawie ocenia się, czy instalacja nadaje się do dalszej eksploatacji, czy trzeba np. wymienić część przewodów, osprzętu albo dołożyć dodatkowe zabezpieczenia.

Pytanie 22

Który z podanych łączników chroni przewody w systemach elektrycznych przed skutkami zwarć?

A. Odłącznik

B. Przekaźnik termiczny

C. Wyłącznik nadprądowy

D. Stycznik

Wyłącznik nadprądowy jest kluczowym elementem zabezpieczeń w instalacjach elektrycznych, którego głównym zadaniem jest ochrona przewodów przed skutkami zwarć oraz przeciążeń. Działa na zasadzie automatycznego przerwania obwodu, gdy prąd przekroczy określoną wartość nominalną. Dzięki temu minimalizuje ryzyko uszkodzenia instalacji oraz pożaru. W praktyce, wyłączniki nadprądowe są stosowane w różnych typach instalacji, od domowych po przemysłowe. Przykładem mogą być obwody zasilające urządzenia, które mogą generować nagłe skoki prądu, takie jak silniki elektryczne. Zgodnie z normą PN-EN 60898-1, wyłączniki nadprądowe powinny być dobierane w zależności od charakterystyki obciążenia oraz rodzaju zabezpieczanego obwodu, co zapewnia ich skuteczność i niezawodność w działaniu. Warto również wspomnieć, że stosowanie wyłączników nadprądowych jest częścią dobrych praktyk w zakresie projektowania instalacji elektrycznych, co znacząco przyczynia się do bezpieczeństwa użytkowania.

Pytanie 23

Na którym rysunku przedstawiono wtyczkę umożliwiającą podłączenie na placu budowy przenośnego transportera materiałów budowlanych napędzanego silnikiem trójfazowym, do sieci zasilającej pracującej w układzie TN-S?

A. D.

B. B.

C. A.

D. C.

Wtyczka przedstawiona na rysunku D. jest odpowiednia do podłączenia przenośnego transportera materiałów budowlanych napędzanego silnikiem trójfazowym w układzie TN-S, ponieważ posiada pięć bolców: trzy fazy (L1, L2, L3), jeden neutralny (N) oraz jeden ochronny (PE). Taki układ jest zgodny z wymaganiami normy PN-EN 60309-2, która reguluje kwestie związane z gniazdami i wtyczkami przemysłowymi. W zastosowaniach budowlanych, gdzie często zachodzi potrzeba zasilania urządzeń o dużych mocach, konieczne jest, aby używane wtyczki i gniazda były zgodne z odpowiednimi standardami bezpieczeństwa. Wtyczka pięciobolcowa zapewnia nie tylko stabilne zasilanie, ale również skuteczną ochronę przed porażeniem elektrycznym dzięki obecności bolca ochronnego. Przykładem zastosowania takiej wtyczki jest podłączenie do sieci zasilającej agregatu prądotwórczego na placu budowy, co pozwala na bezpieczne i efektywne korzystanie z urządzeń elektrycznych, takich jak betoniarki czy podnośniki. Zastosowanie odpowiednich wtyczek i gniazd jest kluczowe dla zapewnienia niezawodności i bezpieczeństwa pracy w trudnych warunkach budowlanych.

Pytanie 24

W układzie kompensacji mocy biernej silnika trójfazowego, którego schemat przedstawiono na rysunku, współczynnik mocy cosφ wynosi 0,9 przy znamionowym obciążeniu silnika. Jaki będzie skutek zastosowania do napędu tego urządzenia silnika o dwukrotnie większej mocy?

A. Zmniejszenie prądu pobieranego z sieci.

B. Zmniejszenie mocy pozornej.

C. Zwiększenie prądu pobieranego z sieci.

D. Zwiększenie współczynnika mocy.

Wybór odpowiedzi, która sugeruje, że zastosowanie silnika o dwukrotnie większej mocy prowadzi do zwiększenia współczynnika mocy, jest mylny. Współczynnik mocy, określany jako cosφ, jest miarą efektywności wykorzystania energii elektrycznej przez urządzenie. Zmiana mocy silnika nie wpływa bezpośrednio na wartość współczynnika mocy, który pozostaje na tym samym poziomie, jeśli ładunek nie zmienia się. W rzeczywistości wzrost mocy silnika może prowadzić do konieczności zainstalowania dodatkowych elementów kompensacyjnych w celu utrzymania lub poprawy współczynnika mocy. Ponadto, odpowiedzi sugerujące zmniejszenie mocy pozornej lub prądu pobieranego z sieci wskazują na fundamentalne nieporozumienie dotyczące relacji między mocą czynną, bierną i pozorną. Moc pozorna wzrasta w przypadku zwiększenia mocy czynnej, co jest zgodne z definicjami używanymi w inżynierii elektrycznej. Kluczowym błędem myślowym jest założenie, że moc pozorna może zmaleć przy wzroście mocy czynnej, co jest sprzeczne z zasadami obliczeń w obwodach trójfazowych. W praktyce, zmiany w mocy silnika wymagają przemyślanej analizy i odpowiedniego dostosowania pozostałych elementów systemu zasilania.

Pytanie 25

Którym z wymienionych łączników można zastąpić uszkodzony łącznik schodowy, aby zachować funkcjonalność instalacji?

A. Krzyżowym.

B. Jednobiegunowym.

C. Dwubiegunowym.

D. Świecznikowym.

Łącznik krzyżowy jest niezbędnym elementem w instalacjach oświetleniowych, gdzie istnieje potrzeba sterowania jednym punktem świetlnym z trzech lub więcej miejsc. Jego zastosowanie w miejscu uszkodzonego łącznika schodowego pozwala na kontynuację funkcjonalności instalacji. Zastosowanie łącznika krzyżowego umożliwia zwiększenie elastyczności systemu oświetleniowego, co jest niezwykle ważne w obiektach, gdzie różne źródła światła muszą być włączane i wyłączane z wielu lokalizacji. Na przykład, w długich korytarzach lub schodach, gdzie użytkownicy mogą chcieć włączać światło na różnych poziomach. Standardy budowlane i elektryczne, takie jak PN-IEC 61058, podkreślają znaczenie stosowania odpowiednich łączników w celu zapewnienia bezpieczeństwa i funkcjonalności instalacji. W praktyce, łączniki krzyżowe są często stosowane w domach jednorodzinnych, biurach oraz obiektach użyteczności publicznej, co czyni je nie tylko praktycznym, ale i standardowym rozwiązaniem.

Pytanie 26

W przewodzie typu OP 4x4mm² dokonano pomiarów rezystancji żył oraz rezystancji izolacji w układzie przedstawionym na rysunku. Na podstawie wyników pomiarów zamieszczonych w tabeli określ, których żył dotyczy uszkodzenie.

Pomiar między punktami	Wartość rezystancji w Ω
L1.1 – L1.2	1
L2.1 – L2.2	1
L3.1 – L3.2	1
PE.1 – PE.2	1
L1.1 – L2.1	∞
L2.1 – L3.1	0
L1.1 – L3.1	∞
L1.1 – PE.1	∞
L2.1 – PE.1	∞
L3.1 – PE.1	∞

A. LI i PE

B. L3 i PE

C. LI i L2

D. L2 i L3

Wiesz co, uszkodzenie dotyczy żył L2 i L3, więc to się zgadza z tym, co pomierzyliśmy. Wygląda na to, że tylko te żyły mają jakieś problemy, co może sugerować, że gdzieś tam przewody są przerwane. To może być spory kłopot, bo takie uszkodzenia mogą prowadzić do zwarć czy innych awarii sprzętu elektrycznego. Dobrze byłoby, żeby regularnie sprawdzać rezystancję żył, zanim coś poważnego się wydarzy. Dbanie o ciągłość przewodów to podstawa, jeśli chodzi o bezpieczeństwo w instalacjach elektrycznych. Chciałbym też podkreślić, że pomiar izolacji to ważny krok w ocenie stanu technicznego całej instalacji, a także w wychwytywaniu ewentualnych zagrożeń. Korzystajmy z dobrego sprzętu pomiarowego i przestrzegajmy zasad, bo to naprawdę może uratować nas w pracy.

Pytanie 27

Podczas intensywnych opadów śniegu w jednym z rejonów napowietrznej linii niskiego napięcia zaobserwowano zanik napięcia w jednej fazie. Monterzy wymienili uszkodzony bezpiecznik w stacji transformatorowej na słupie, ale po ponownym uruchomieniu zasilania bezpiecznik natychmiast znowu uległ awarii. Jakie mogą być najprawdopodobniejsze przyczyny tej usterki?

A. Zwarcie doziemne jednej fazy

B. Zawilgocenie izolacji przewodów AFL do odbiorców

C. Zbyt duża asymetria obciążenia odbiornikami u jednego z odbiorców

D. Przeciążenie obwodu linii spowodowane dogrzewaniem elektrycznym mieszkań

Odpowiedzi związane z zawilgoceniem izolacji przewodów, przeciążeniem obwodu oraz asymetrią obciążenia, choć mogą być logicznie uzasadnione, nie wyjaśniają w pełni sytuacji opisanej w pytaniu. Zawilgocenie izolacji przewodów AFL, choć może prowadzić do kłopotów z przewodnictwem elektrycznym, nie jest w stanie wywołać natychmiastowego uszkodzenia bezpiecznika po jego wymianie bez dodatkowego czynnika, takiego jak zwarcie doziemne. Przeciążenie obwodu w wyniku dogrzewania mieszkań również nie jest adekwatnym wytłumaczeniem, zwłaszcza że mówimy o szybkim uszkodzeniu bezpiecznika bez wskazania na długotrwałe przeciążenie. W przypadku przeciążenia, bezpiecznik zazwyczaj działa z opóźnieniem, co nie jest zgodne z opisanym zachowaniem. Asymetria obciążenia, chociaż może wprowadzać nierównomierności w działaniu systemu, nie prowadzi do bezpośredniego uszkodzenia bezpiecznika w opisany sposób. Typowe błędy myślowe to nadmierne skupienie na pojedynczym elemencie systemu, podczas gdy w rzeczywistości problem jest bardziej złożony i wymaga kompleksowego podejścia do analizy awarii w systemach elektroenergetycznych. W praktyce, zrozumienie mechanizmów działania zabezpieczeń oraz prawidłowe diagnozowanie problemów może pomóc w uniknięciu takich sytuacji w przyszłości.

Pytanie 28

W szlifierce uszkodzony został wirnik. Na rysunku z dokumentacji techniczno-ruchowej jest on oznaczony numerem

A. 9

B. 35

C. 50

D. 12

Odpowiedź 9 jest prawidłowa, ponieważ na załączonym rysunku z dokumentacji techniczno-ruchowej szlifierki wirnik został oznaczony numerem 9. Wirnik jest kluczowym elementem silnika elektrycznego, którego właściwe funkcjonowanie jest niezbędne dla prawidłowej pracy szlifierki. Wirnik, obracając się, wytwarza pole elektromagnetyczne, które napędza obrót narzędzia szlifierskiego. Zrozumienie oznaczeń w dokumentacji technicznej jest niezbędne dla efektywnej diagnostyki i konserwacji maszyn. W praktyce, gdy dochodzi do uszkodzenia wirnika, konieczne jest jego dokładne zidentyfikowanie w dokumentacji, co umożliwia szybkie zamówienie odpowiednich części zamiennych i wykonanie naprawy. Warto również pamiętać, że zgodnie z normami branżowymi, regularne przeglądy i konserwacja wirników w urządzeniach szlifierskich są kluczowe dla zapewnienia ich długowieczności oraz bezpieczeństwa użytkowania. W przypadku problemów z wirnikiem, jego wymiana powinna być przeprowadzana zgodnie z zaleceniami producenta, co pozwoli na uniknięcie dalszych uszkodzeń oraz gwarancji efektywności działania szlifierki.

Pytanie 29

Jak często, według podanych w tabeli i zalecanych przez Prawo Budowlane czasookresów, należy wykonywać pomiary okresowe skuteczności ochrony przeciwporażeniowej i rezystancji izolacji instalacji elektrycznych w szkołach?

Zalecana częstotliwość wykonywania okresowych badań sprawności technicznej instalacji elektrycznych w zależności od warunków środowiskowych
Lp.	Rodzaj pomieszczenia	Pomiar skuteczności ochrony przeciwporażeniowej (nie rzadziej niż):	Pomiar rezystancji izolacji (nie rzadziej niż):
1	O wyziewach żrących	1 rok	1 rok
2	Zagrożonych wybuchem	1 rok	1 rok
3	Otwarta przestrzeń	1 rok	5 lat
4	Wilgotne i bardzo wilgotne (o wilgotności względnej 75-100%)	1 rok	5 lat
5	Gorące (temperatura powyżej 35 °C)	1 rok	5 lat
6	Zagrożone pożarem	5 lat	1 rok
7	Stwarzające zagrożenie dla ludzi (ZL I, ZL II, ZL III)	5 lat	1 rok
8	Zapylone	5 lat	5 lat

	Pomiar skuteczności ochrony przeciwporażeniowej (nie rzadziej niż):	Pomiar rezystancji izolacji (nie rzadziej niż):
A	1 rok	1 rok
B	1 rok	5 lat
C	5 lat	1 rok
D	5 lat	5 lat

A. B.

B. C.

C. A.

D. D.

Odpowiedź C jest prawidłowa, ponieważ zgodnie z obowiązującymi przepisami prawa budowlanego oraz standardami technicznymi, pomiary skuteczności ochrony przeciwporażeniowej w szkołach powinny być przeprowadzane co 5 lat, natomiast pomiary rezystancji izolacji wymagają okresowego sprawdzania co rok. Takie podejście ma na celu zapewnienie bezpieczeństwa użytkowników obiektów edukacyjnych, gdzie prawidłowa ochrona przed porażeniem prądem elektrycznym jest kluczowa. Przykładowo, w przypadku awarii systemów ochronnych, konsekwencje mogą być nie tylko materialne, ale przede wszystkim zdrowotne, zagrażające życiu uczniów i personelu. Regularne kontrole pozwalają na wczesne wykrycie potencjalnych usterek, co z kolei przyczynia się do zmniejszenia ryzyka wypadków. Warto zwrócić uwagę na standardy, takie jak PN-IEC 60364, które szczegółowo regulują wymagania dotyczące instalacji elektrycznych oraz ich okresowej konserwacji. Przestrzeganie tych zasad jest nie tylko obowiązkiem, ale również najlepszą praktyką w zarządzaniu bezpieczeństwem elektrycznym w obiektach edukacyjnych.

Pytanie 30

Dla urządzenia zasilanego trójfazową instalacją elektryczną o napięciu nominalnym 400 V maksymalny pobór mocy wynosi 13 kW. Określ minimalną wartość prądu znamionowego zabezpieczenia przedlicznikowego, przyjmując rezystancyjny charakter odbiorników i pomijając problem selektywności zabezpieczeń?

A. 20 A

B. 16 A

C. 25 A

D. 10 A

Wybór niewłaściwej wartości prądu znamionowego zabezpieczenia przedlicznikowego może wynikać z błędnych założeń dotyczących obliczeń oraz zrozumienia charakterystyki instalacji trójfazowej. Przykładowo, wybór 25 A może wydawać się uzasadniony w kontekście zabezpieczenia przed przeciążeniem, jednak przekracza on obliczoną wartość prądu znamionowego, co może prowadzić do nieodpowiedniej ochrony. Przy wyborze zabezpieczeń istotne jest, aby były one dostosowane do rzeczywistych warunków pracy. Zbyt wysoka wartość prądu zabezpieczenia zwiększa ryzyko uszkodzenia odbiorników, ponieważ nie będą one odpowiednio chronione przed przeciążeniami, a ich praca może stać się niestabilna. Z kolei wybór 16 A oraz 10 A jest niebezpieczny, ponieważ nie zapewniają one wystarczającej mocy dla zasilania odbiorników o mocy 13 kW. Zabezpieczenia te mogą działać w trybie wyzwolenia zbyt często, co prowadzi do niepożądanych przerw w zasilaniu i mogą skutkować uszkodzeniami urządzeń. Przy doborze wartości prądu zabezpieczenia, warto również wziąć pod uwagę normy branżowe, takie jak PN-IEC 60364, które zalecają dobór zabezpieczeń z odpowiednim marginesem, aby zapewnić bezpieczeństwo i stabilność pracy instalacji. Dlatego kluczowe jest zrozumienie zasadności doboru odpowiednich zabezpieczeń i ich wpływu na pracę całej instalacji elektrycznej.

Pytanie 31

Jakimi drutami nawojowymi można nawinąć uszkodzony transformator, aby zachował swoje parametry elektryczne, jeśli nie ma się drutu o takim samym polu przekroju poprzecznego jak pierwotny?

A. O średnicy dwa razy mniejszej, połączonymi szeregowo

B. O średnicy dwa razy mniejszej, połączonymi równolegle

C. O przekroju dwa razy mniejszym, połączonymi szeregowo

D. O przekroju dwa razy mniejszym, połączonymi równolegle

Odpowiedź, która sugeruje użycie drutu o przekroju dwa razy mniejszym, połączonym równolegle, jest prawidłowa ze względu na zasadę zachowania impedancji w transformatorach. Gdy zmniejszamy pole przekroju poprzecznego drutu nawojowego, zwiększa się jego oporność, co negatywnie wpływa na zdolność przewodzenia prądu. Aby zrekompensować tę utratę, łączenie dwóch lub więcej drutów równolegle pozwala na zwiększenie efektywnej powierzchni przekroju poprzecznego, co przeciwdziała wzrostowi oporności. W praktyce takie podejście jest zgodne z normami stosowanymi w rewitalizacji transformatorów, gdzie zachowanie parametrów elektrycznych jest kluczowe dla ich dalszego funkcjonowania. Dodatkowo, przy odpowiednim doborze materiałów izolacyjnych oraz średnicy drutów, można uzyskać wydajność bliską oryginalnym wartościom. Przykładem może być przezwojenie transformatora w elektrowniach, gdzie zastosowanie drutów o mniejszych średnicach, połączonych równolegle, skutkuje poprawą funkcjonowania urządzenia, a także wpływa na obniżenie kosztów materiałów. Takie praktyki są szeroko przyjęte w branży, co potwierdzają liczne publikacje i normy techniczne.

Pytanie 32

Jaki będzie wpływ zmniejszenia nastawy częstotliwości w falowniku, z którego zasilany jest silnik indukcyjny? (U/f = const)

A. Zmniejszy się prędkość obrotowa silnika.

B. Zwiększy się przeciążalność silnika.

C. Zmniejszy się przeciążalność silnika.

D. Zwiększy się prędkość obrotowa silnika.

Zmniejszenie nastawy częstotliwości w falowniku nie prowadzi do zwiększenia przeciążalności silnika ani do wzrostu jego prędkości obrotowej. W rzeczywistości, obniżenie częstotliwości zasilania powoduje, że silnik indukcyjny pracuje w niższym zakresie prędkości, co bezpośrednio wpływa na jego wydajność. Odpowiedzi wskazujące na wzrost przeciążalności są mylące, ponieważ przeciążalność nie jest funkcją częstotliwości, lecz związana jest z konstrukcją silnika oraz jego charakterystyką termiczną. Zwiększenie prędkości obrotowej w wyniku zmniejszenia częstotliwości jest również nieprawidłowym wnioskiem. Często błędne zrozumienie zasad działania falowników prowadzi do takich konkluzji, co może się przyczynić do nieefektywnego użytkowania silników i systemów napędowych. W kontekście praktycznym, ignorowanie odpowiednich zasad dotyczących częstotliwości może skutkować nieprawidłowym doborem urządzeń, co z kolei prowadzi do ich uszkodzenia, niskiej wydajności oraz zwiększenia kosztów eksploatacji. Ważne jest zatem, aby stosować się do wytycznych i dobrych praktyk inżynieryjnych, które sugerują, że dostosowanie częstotliwości w falowniku powinno być zawsze przeprowadzane z pełnym zrozumieniem jego wpływu na parametry pracy silnika.

Pytanie 33

Jakiego składnika nie może zawierać przewód zasilający rozdzielnię główną w pomieszczeniu przemysłowym, które jest niebezpieczne pod kątem pożarowym?

A. Pancerza stalowego

B. Zewnętrznego oplotu włóknistego

C. Żył aluminiowych

D. Powłoki polietylenowej

Zewnętrzny oplot włóknisty nie jest odpowiednim elementem dla kabel zasilający rozdzielnicę główną w pomieszczeniu przemysłowym uznawanym za niebezpieczne pod względem pożarowym. Takie pomieszczenia wymagają zastosowania materiałów, które są odporne na działanie wysokich temperatur oraz ognioodporne. Oplot włóknisty, choć może być stosowany w mniej ryzykownych warunkach, nie spełnia wymagań dotyczących odporności na ogień. W praktyce oznacza to, że w przypadku pożaru, oplot włóknisty mógłby się szybko zapalić i przyczynić się do rozprzestrzenienia ognia. Aby zapewnić bezpieczeństwo, kabel w pomieszczeniach niebezpiecznych powinien być wykonany z materiałów, które są zgodne z normami, takimi jak PN-EN 60529 czy PN-EN 60332, które definiują wymagania dotyczące ochrony przed ogniem i wysoką temperaturą. Przykładem odpowiedniego rozwiązania są kable zasilające z pancerzem stalowym, które nie tylko chronią przed uszkodzeniami mechanicznymi, ale również mają właściwości ognioodporne, co czyni je idealnym wyborem dla rozdzielnic w krytycznych środowiskach przemysłowych.

Pytanie 34

Na podstawie wyników pomiarów rezystancji wykonanych na zaciskach L1 i N grzejnika jednofazowego, którego schemat przedstawiono na rysunku, określ stan techniczny jego grzałek.

Położenie przełącznika P1	Położenie przełącznika P2	Rezystancja między zaciskami L1 i N w Ω
1	3	∞
1	4	∞
2	3	44
2	4	53

A. Sprawna jest tylko grzałka G3.

B. Uszkodzona jest tylko grzałka G1.

C. Wszystkie grzałki są uszkodzone.

D. Wszystkie grzałki są sprawne.

Prawidłowa diagnoza wynika przede wszystkim z analizy wartości rezystancji dla różnych położeń przełączników. Gdy oba przełączniki są ustawione w pozycjach 1-3 i 1-4, miernik pokazuje nieskończoność (∞), co jednoznacznie wskazuje na przerwę w obwodzie. W praktyce w takich położeniach powinna być widoczna konkretna rezystancja, jeśli wszystkie grzałki są sprawne. Moim zdaniem – i niejednokrotnie widziałem to na warsztacie – najczęściej oznacza to, że jedna z grzałek jest uszkodzona (przerwa). Przy położeniach 2-3 i 2-4 pojawiają się wartości 44 i 53 Ω, czyli dwie grzałki przewodzą prąd i są sprawne. Analizując układ połączeń, łatwo dojść do wniosku, że brak przewodności w pierwszych przypadkach wynika z uszkodzenia G1 – to właśnie ta grzałka odcina całą ścieżkę prądową w tych konfiguracjach. W zawodzie elektryka podobna sytuacja często pojawia się np. przy naprawie pieców czy bojlerów – pomiar rezystancji pozwala błyskawicznie wskazać uszkodzony element bez konieczności rozkręcania całego urządzenia. Taki test to nie tylko teoria, ale bardzo praktyczna metoda, którą polecam każdemu początkującemu elektrykowi. Dobrze wykonana diagnostyka rezystancyjna to podstawa utrzymania ruchu i serwisu urządzeń grzewczych. Warto pamiętać, że zgodnie z dobrą praktyką branżową zawsze należy dokumentować wyniki pomiarów i interpretować je z uwzględnieniem schematu połączeń – to zdecydowanie skraca czas diagnozy i ogranicza ryzyko błędów.

Pytanie 35

Ochrona obiektów budowlanych przed pożarami wywołanymi prądami doziemnymi powinna być realizowana przez zastosowanie wyłączników ochronnych różnicowoprądowych o znamionowym prądzie różnicowym do

A. 300 mA

B. 10 mA

C. 100 mA

D. 30 mA

Prawidłowo – w ochronie przeciwpożarowej obiektów budowlanych stosuje się wyłączniki ochronne różnicowoprądowe o znamionowym prądzie różnicowym 300 mA. Taki RCD nie służy już głównie do ochrony przed porażeniem, tylko do ograniczania skutków prądów doziemnych, które mogą prowadzić do przegrzania instalacji, iskrzenia i w efekcie do zapalenia materiałów palnych. Zgodnie z przyjętymi w praktyce i w normach zasadami (m.in. PN‑HD 60364), wyłączniki o czułości do 30 mA traktuje się jako ochronę dodatkową przed porażeniem, natomiast zakres 100–300 mA wykorzystuje się typowo jako ochronę przeciwpożarową całych obwodów lub nawet całych rozdzielnic. Moim zdaniem dobrze to widać w dużych budynkach, gdzie na zasilaniu głównych linii kablowych daje się RCD 300 mA typu S (selektywne), a dopiero dalej, na obwodach gniazd, stosuje się 30 mA. W praktyce wygląda to tak, że wyłącznik 300 mA „pilnuje”, żeby prądy upływu do ziemi nie osiągnęły wartości mogących powodować nadmierne nagrzewanie izolacji przewodów, szczególnie prowadzonych w drewnie, w materiałach palnych lub w pobliżu takich elementów. Taki poziom czułości jest rozsądny kompromis: z jednej strony wystarczająco duża wrażliwość, aby zadziałać przy groźnych prądach doziemnych, z drugiej strony odporność na typowe, małe prądy upływu, które zawsze występują w dużych instalacjach (filtry przeciwzakłóceniowe, długie przewody, wilgoć). W nowoczesnych obiektach często łączy się tę ochronę z innymi środkami: poprawnym doborem przekrojów przewodów, prawidłowym ułożeniem kabli, zachowaniem wymaganych odstępów od materiałów palnych i regularnymi pomiarami instalacji. Branżową dobrą praktyką jest też stosowanie RCD 300 mA w wersji selektywnej, żeby w razie uszkodzenia w jednym obwodzie nie wyłączać całego obiektu. Takie podejście daje zarówno bezpieczeństwo pożarowe, jak i rozsądną ciągłość zasilania, co w budynkach użyteczności publicznej czy zakładach produkcyjnych ma ogromne znaczenie.

Pytanie 36

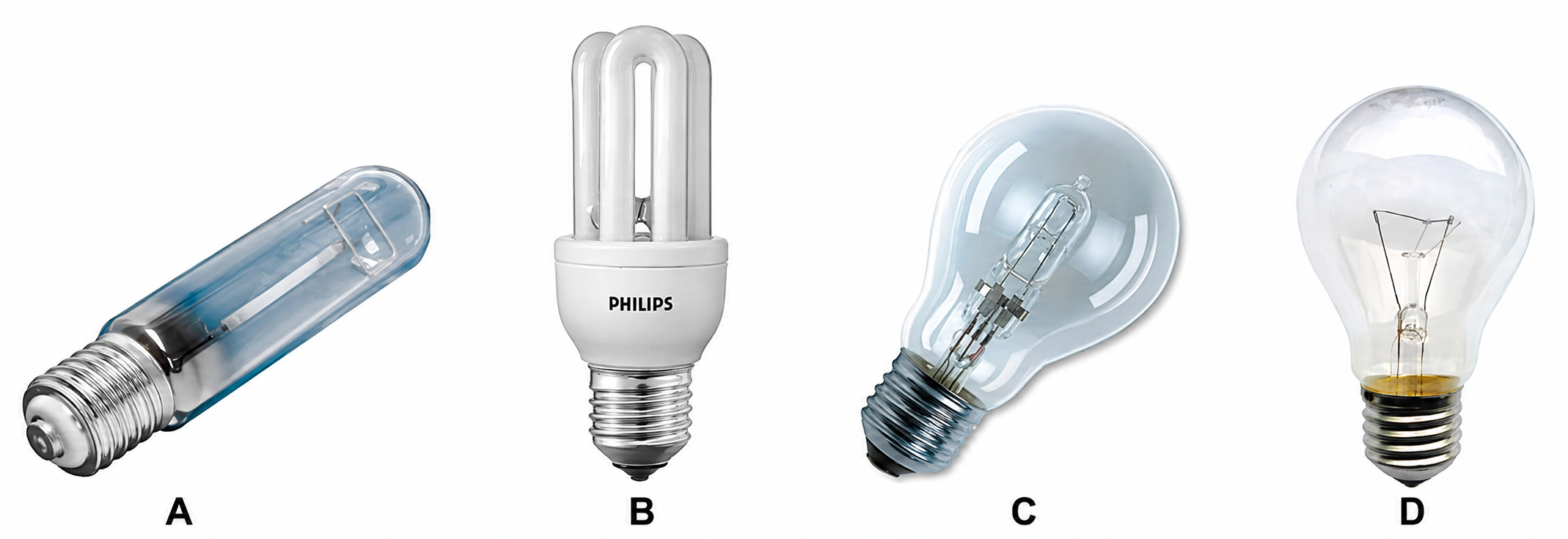

W instalacji oświetleniowej budynku mieszkalnego zamontowane było oświetlenie żarowe. Które źródło światła należy zastosować, modernizując instalację pod kątem zmniejszenia zużycia energii elektrycznej?

A. A.

B. B.

C. C.

D. D.

Odpowiedź B, czyli zastosowanie żarówki energooszczędnej (kompaktowej lampy fluorescencyjnej), jest właściwa, ponieważ tego typu źródła światła charakteryzują się znacznie wyższą efektywnością energetyczną w porównaniu do tradycyjnych żarówek żarowych. Żarówki energooszczędne mogą zużywać do 75% mniej energii, co przekłada się na znaczące oszczędności kosztów eksploatacji w dłuższej perspektywie. Przykładowo, wymieniając 10 żarówek żarowych o mocy 60 W na 10 żarówek energooszczędnych o mocy 15 W, roczne oszczędności w zużyciu energii mogą wynieść nawet 100-150 zł, w zależności od lokalnych stawek za energię elektryczną. Dodatkowo, żarówki energooszczędne mają dłuższą żywotność, co oznacza rzadsze wymiany i mniej odpadów. Zastosowanie takich źródeł światła jest zgodne z aktualnymi standardami ochrony środowiska oraz politykami zrównoważonego rozwoju, co czyni je doskonałym rozwiązaniem dla nowoczesnych instalacji oświetleniowych.

Pytanie 37

Jaka powinna być wartość rezystancji opornika R_p połączonego szeregowo z woltomierzem o zakresie U_n = 100 V i rezystancji wewnętrznej R_V = 10 kΩ, aby za pomocą układu, którego schemat przedstawiono na rysunku, rozszerzyć zakres pomiarowy woltomierza do 500 V?

A. 50 kΩ

B. 40 kΩ

C. 20 kΩ

D. 10 kΩ

Rezystancja opornika Rp powinna wynosić 40 kΩ, co wynika z analizy całkowitej rezystancji układu, który ma na celu rozszerzenie zakresu pomiarowego woltomierza do 500 V. Woltomierz o rezystancji wewnętrznej RV = 10 kΩ w połączeniu z opornikiem Rp tworzy układ szeregowy. Całkowita rezystancja tego układu, aby móc poprawnie mierzyć napięcie do 500 V, powinna wynosić 50 kΩ. W związku z tym, potrzebna rezystancja opornika Rp to różnica między tą wymaganą rezystancją a rezystancją wewnętrzną woltomierza: 50 kΩ - 10 kΩ = 40 kΩ. Takie podejście jest zgodne z zasadami rozszerzania zakresu pomiarowego urządzeń pomiarowych. W praktyce, takie obliczenia są niezbędne przy projektowaniu układów pomiarowych, aby zapewnić ich poprawne działanie w określonych warunkach, co jest istotne w laboratoriach badawczych oraz w zastosowaniach inżynieryjnych. Współczesne standardy pomiarowe wymagają zrozumienia wpływu rezystancji na dokładność pomiaru, co staje się kluczowe w kontekście pomiarów high-voltage.

Pytanie 38

Jakie jest maksymalne dopuszczalne wartości impedancji pętli zwarcia w instalacji elektrycznej o napięciu nominalnym 230 V działającej w układzie TN-S, zabezpieczonej wyłącznikiem nadprądowym C16, aby zapewnić samoczynne wyłączenie zasilania jako środek ochrony przeciwporażeniowej w przypadku awarii?

A. 4,79 Ω

B. 0,71 Ω

C. 1,43 Ω

D. 2,87 Ω

Maksymalna dopuszczalna impedancja pętli zwarcia dla instalacji z wyłącznikiem nadprądowym C16 w sieci TN-S wynosi 1,43 Ω, co zapewnia odpowiednie warunki do samoczynnego wyłączenia zasilania w przypadku uszkodzenia. Taki wyłącznik nadprądowy zadziała, gdy prąd zwarciowy osiągnie wartość wystarczającą do jego uruchomienia, co w przypadku C16 wynosi 16 A. Aby zapewnić skuteczną ochronę, impedancja pętli zwarcia powinna być tak dobrana, aby prąd zwarciowy przekraczał wartość zadziałania wyłącznika. Przy napięciu 230 V, zgodnie z zasadą Ohma (U = I * R), maksymalna impedancja wynosi: Z = U / I = 230 V / 16 A = 14,375 Ω, co daje duży margines, ale w praktyce akceptowana wartość dla bezpiecznego działania to 1,43 Ω. Przykłady praktycznych zastosowań obejmują instalacje w budynkach mieszkalnych, gdzie ważne jest zapewnienie szybkiego odłączenia prądu w przypadku awarii. Standardy PN-IEC 60364-4-41 oraz PN-EN 61140 określają wymagania dotyczące ochrony przeciwporażeniowej, a także metodyka obliczania impedancji pętli zwarcia, co pozwala na właściwe zabezpieczenie przed porażeniem elektrycznym.

Pytanie 39

Wskaźnikuj najprawdopodobniejszą przyczynę nietypowego brzęczenia wydobywającego się z kadzi działającego transformatora energetycznego?

A. Praca na biegu jałowym

B. Drgania skrajnych blach rdzenia

C. Niesymetryczność obciążenia

D. Nieszczelność kadzi transformatora

To nie tak, że niesymetryczność obciążenia bezpośrednio powoduje to nienormalne brzęczenie w transformatorze. Chociaż może prowadzić do innych kłopotów, jak przegrzewanie czy większe straty mocy. Generalnie brzęczenie, które słychać podczas pracy transformatora, najczęściej jest spowodowane drganiami rdzenia. Nieszczelność kadzi również wpływa na wydajność, ale nie jest to główny powód brzęczenia. Jak transformator pracuje na biegu jałowym, to mogą się pojawić inne dźwięki, ale niekoniecznie związane z brzęczeniem. To błędne myślenie, że brzęczenie = problemy z obciążeniem, bo można łatwo pomylić obciążenie z powodem hałasu. W rzeczywistości to mechanika konstrukcji transformatora i interakcje jego elementów mają większy wpływ na te dźwięki. Zrozumienie tego jest istotne dla inżynierów i techników, żeby transformatory mogły działać efektywnie i bez hałasu.

Pytanie 40

Jak wpłynie na napięcie dolnej strony transformatora wzrost liczby aktywnych zwojów w uzwojeniu górnym, przy niezmienionym napięciu zasilania?

A. Nie ulegnie zmianie

B. Wzrośnie

C. Spadnie do zera

D. Zmniejszy się

Zrozumienie działania transformatora wymaga znajomości podstawowych zasad dotyczących napięcia, zwojów oraz ich wzajemnych relacji. Odpowiedzi sugerujące, że napięcie się nie zmieni, mogą wynikać z błędnego założenia, że liczba zwojów nie ma wpływu na napięcie wyjściowe. Takie podejście ignoruje fundamentalne zasady transformacji energii. W rzeczywistości, napięcie na uzwojeniu dolnym jest bezpośrednio związane z liczbą zwojów w uzwojeniu górnym. Jeśli liczba zwojów w uzwojeniu górnym wzrasta, napięcie na dolnym uzwojeniu musi się obniżyć, aby zachować równowagę w transformatorze. Z kolei twierdzenie, że napięcie wzrośnie, jest oparte na niewłaściwym zrozumieniu mechanizmu działania transformatora, gdzie zwiększenie liczby zwojów w jednym uzwojeniu automatycznie nie prowadzi do wzrostu napięcia w innym. Ostatnia możliwość, że napięcie spadnie do zera, może być wynikiem skrajnego myślenia, które nie uwzględnia faktu, że transformator, przy odpowiednim zasilaniu, zawsze wytwarza pewne napięcie na uzwojeniu dolnym, choć może być ono mniejsze niż w przypadku mniejszej liczby zwojów w uzwojeniu górnym. Dobrą praktyką w analizie układów elektrycznych jest zawsze uwzględnianie proporcji i zależności między poszczególnymi elementami, co pozwala na lepsze zrozumienie działania i przewidywanie konsekwencji zmian w układzie.

Rozpocznij nowy egzamin

Powrót do strony głównej
